HEXA RF - Anleitung zum Austausch der Hauptplatine

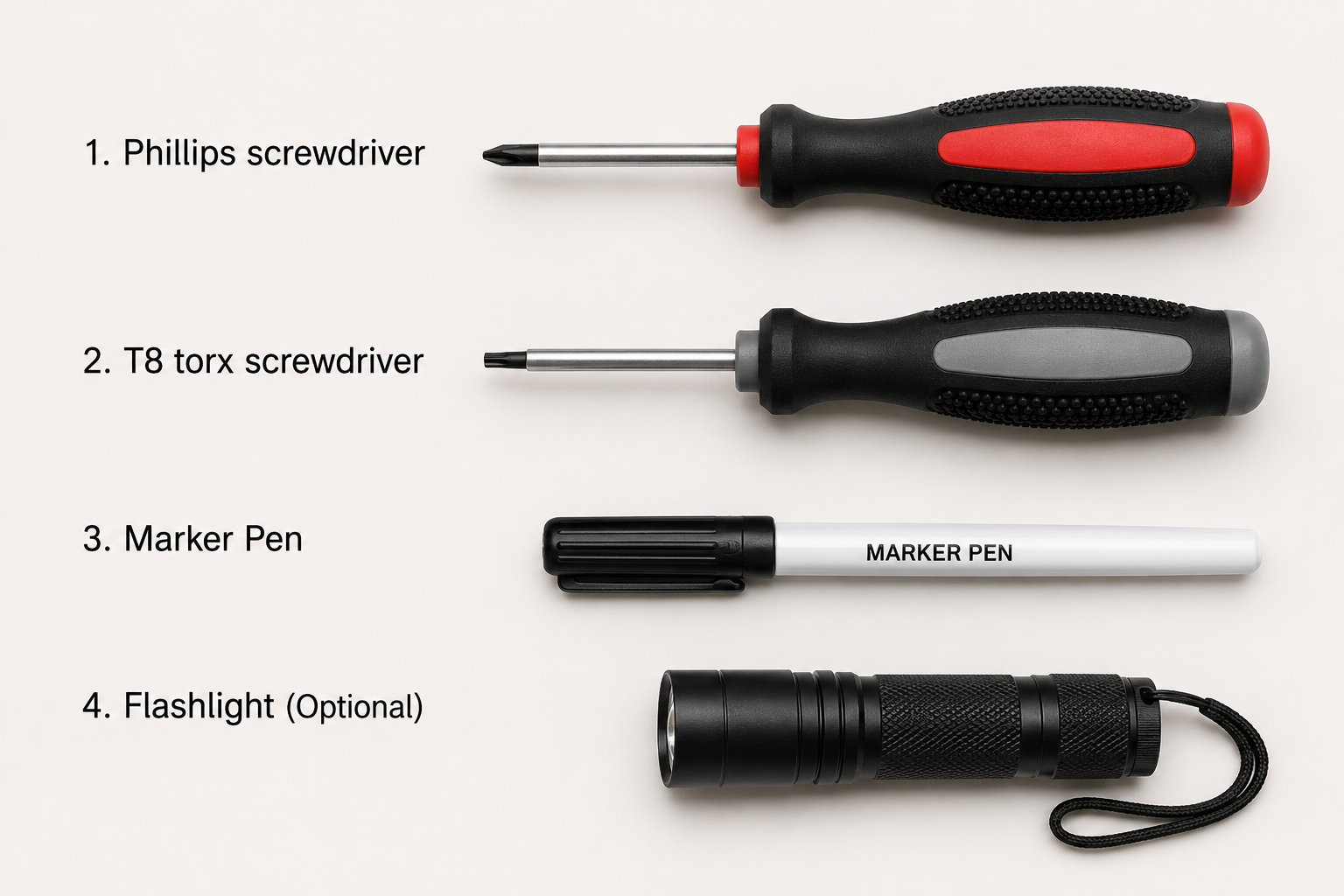

Werkzeuge

Schritt 1

Schalten Sie die Maschine aus und ziehen Sie das Netzkabel ab.

Schritt 2

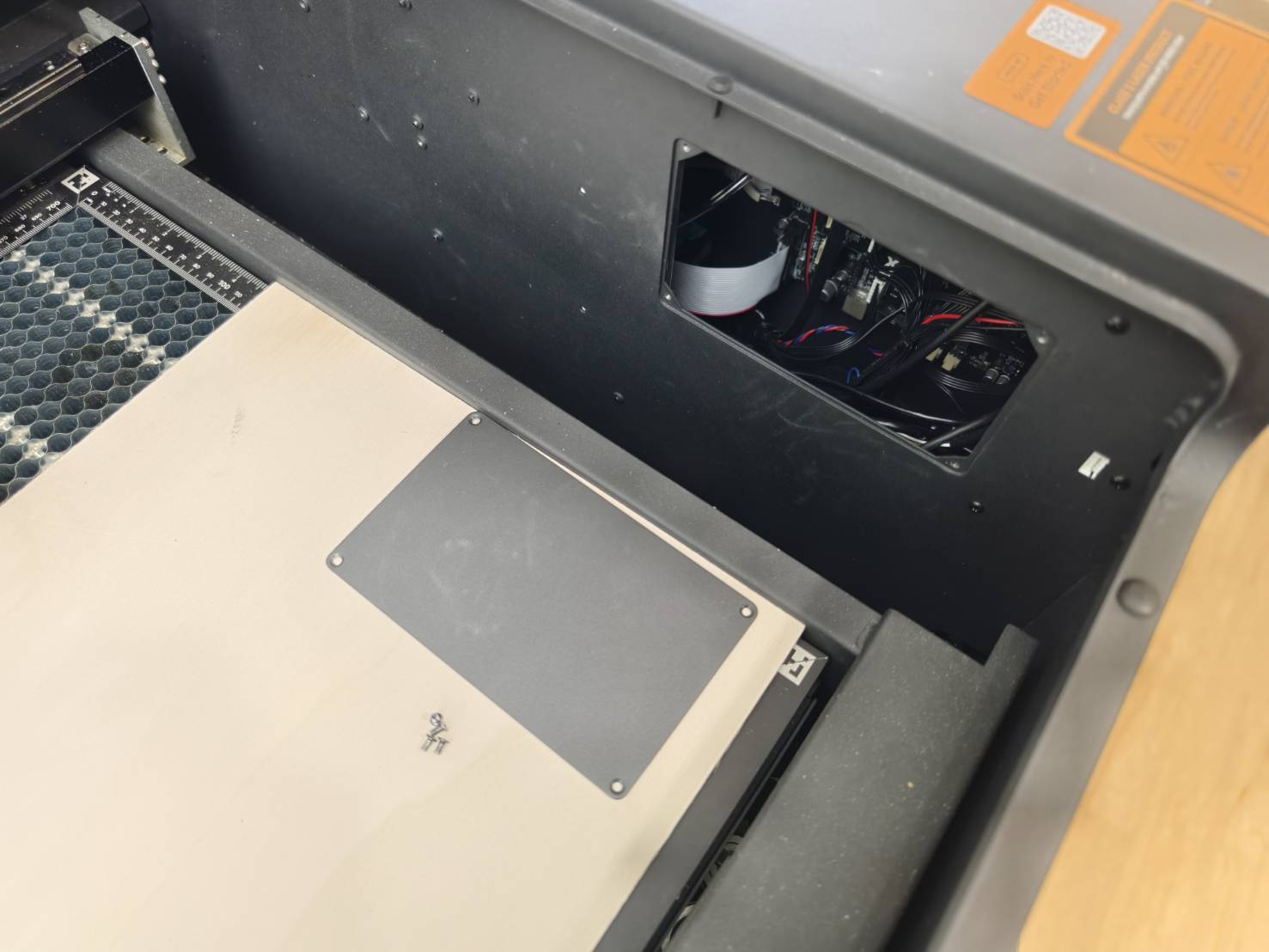

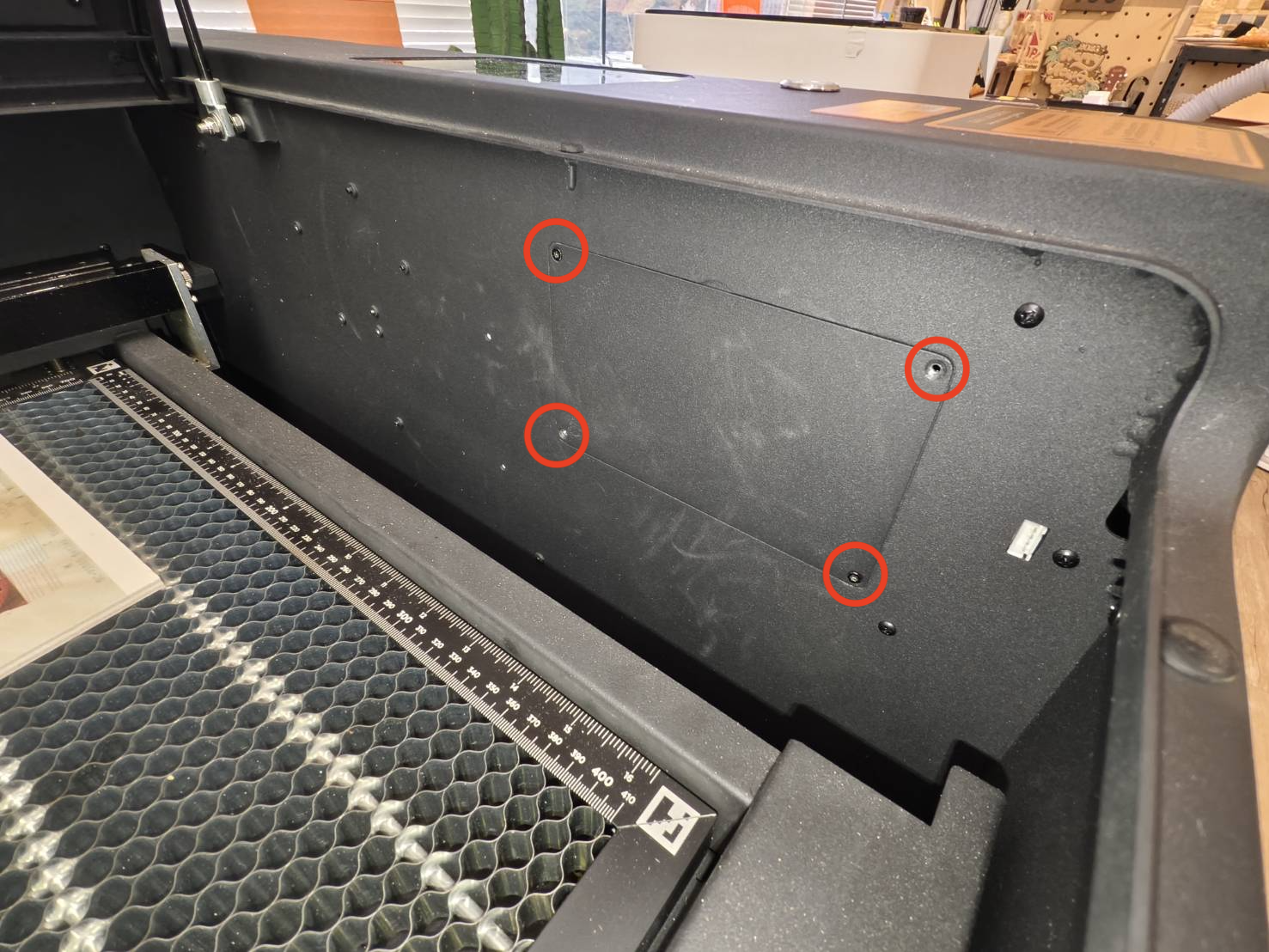

Verwenden Sie einen T8-Torx-Schraubendreher, um die Seitenabdeckung im Arbeitsbereich zu öffnen.

Schritt 3

Es wird dringend empfohlen, eine Videoaufnahme von der Position jedes Kabels anzufertigen, falls Sie vergessen, wo diese wieder angeschlossen werden müssen. (Das folgende Video dient nur zur Veranschaulichung. Die Anordnung der Kabel kann abweichen.)

Schritt 4

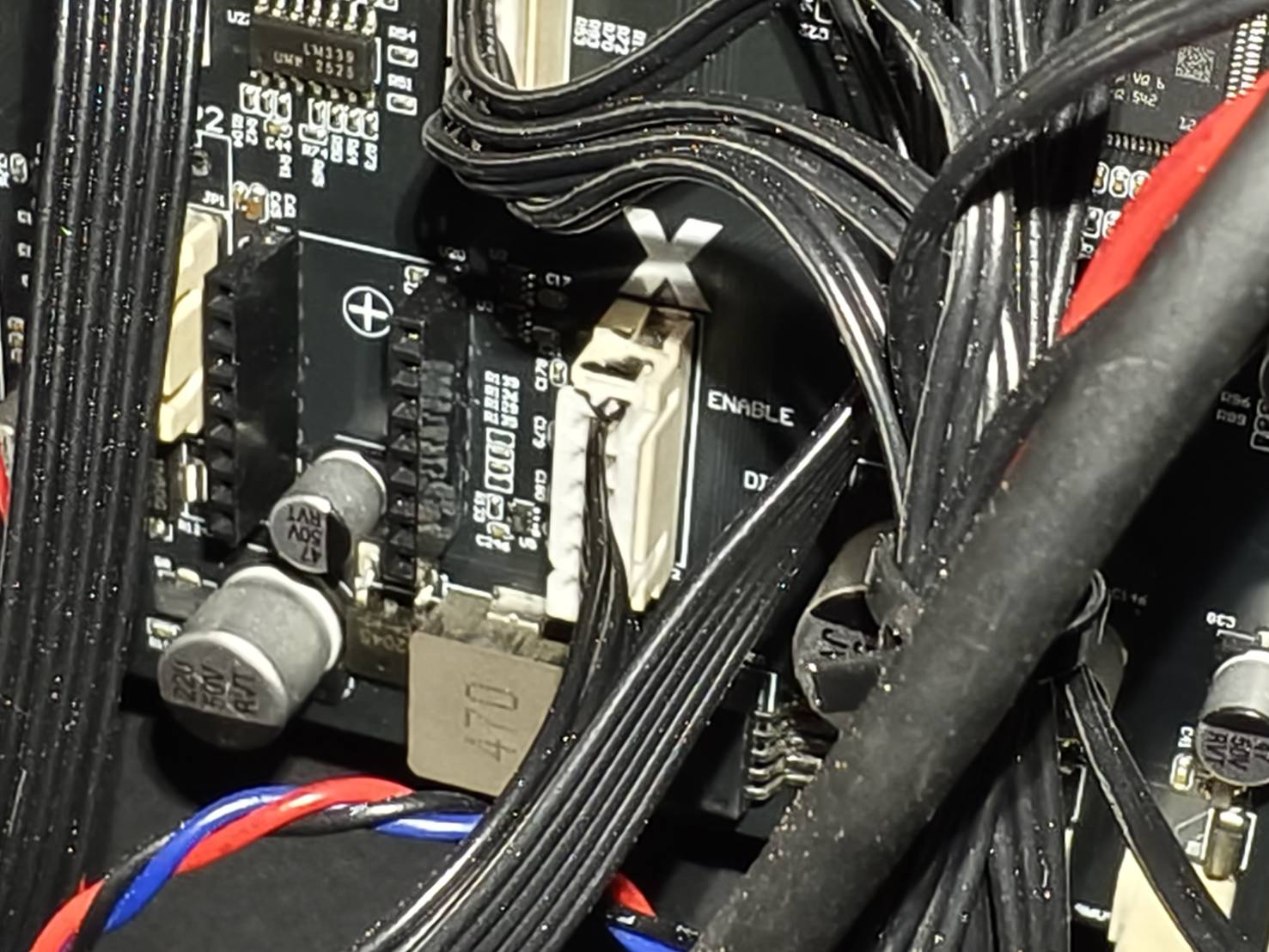

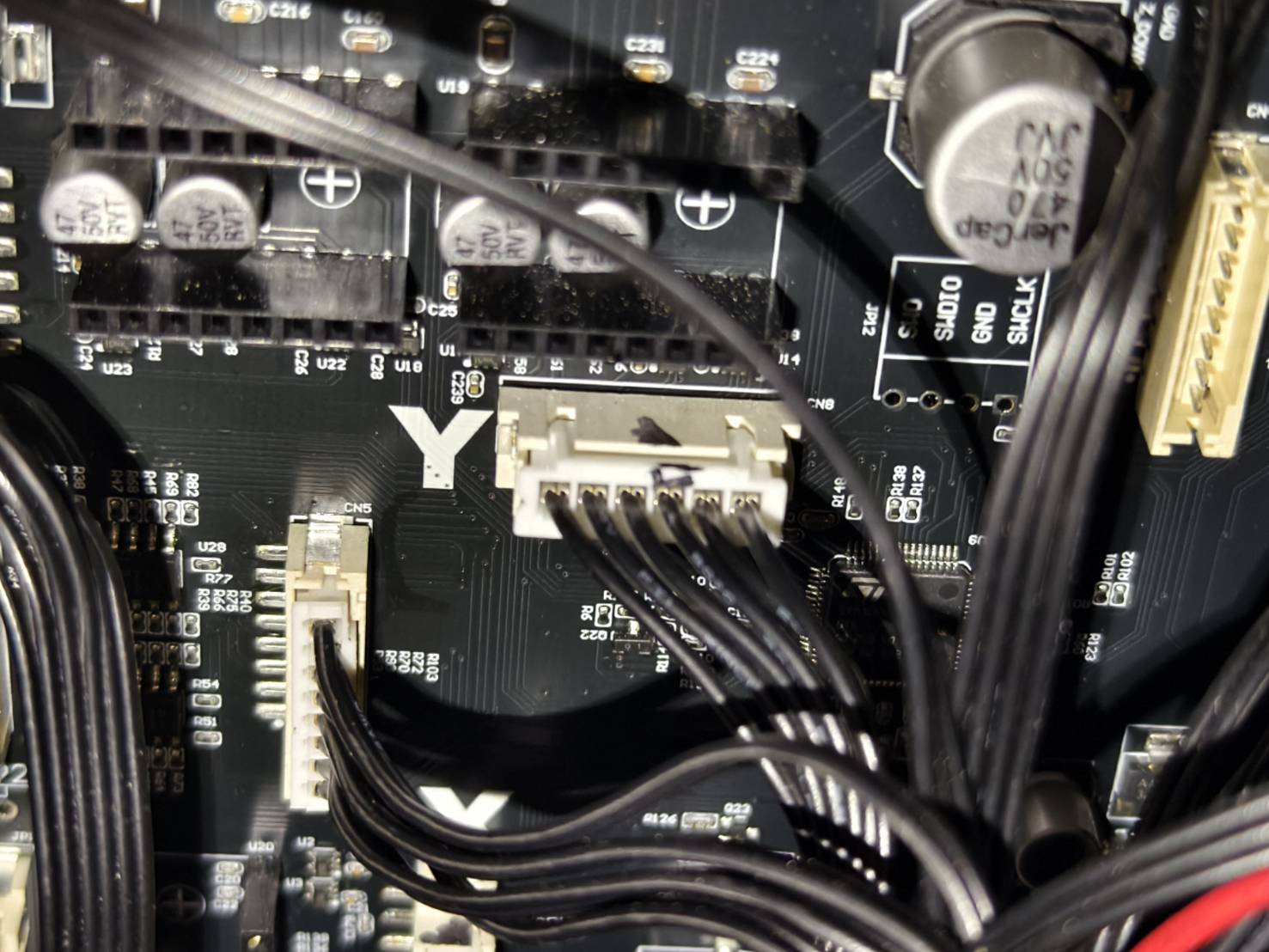

Da die Motorkabel denselben Steckertyp auf der Hauptplatine verwenden, markieren Sie die Motorkabel der X-, Y- und Z-Achse, um ein falsches Einstecken bei der Wiedermontage zu vermeiden.

Stellen Sie sicher, dass Sie Fotos machen, um die Markierung jedes Kabels zu dokumentieren.

X-Achse	Y-Achse	Z-Achse

Schritt 4

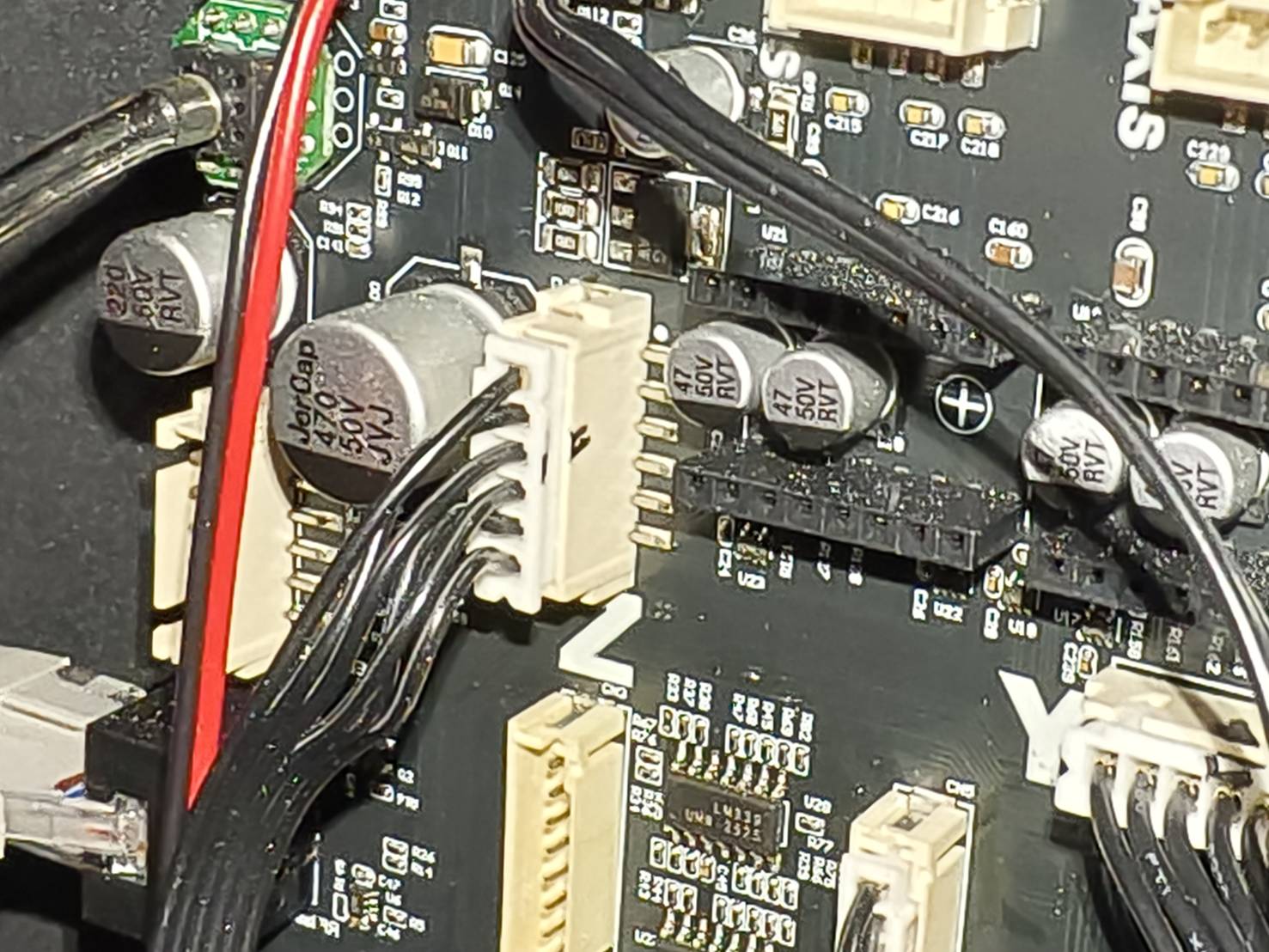

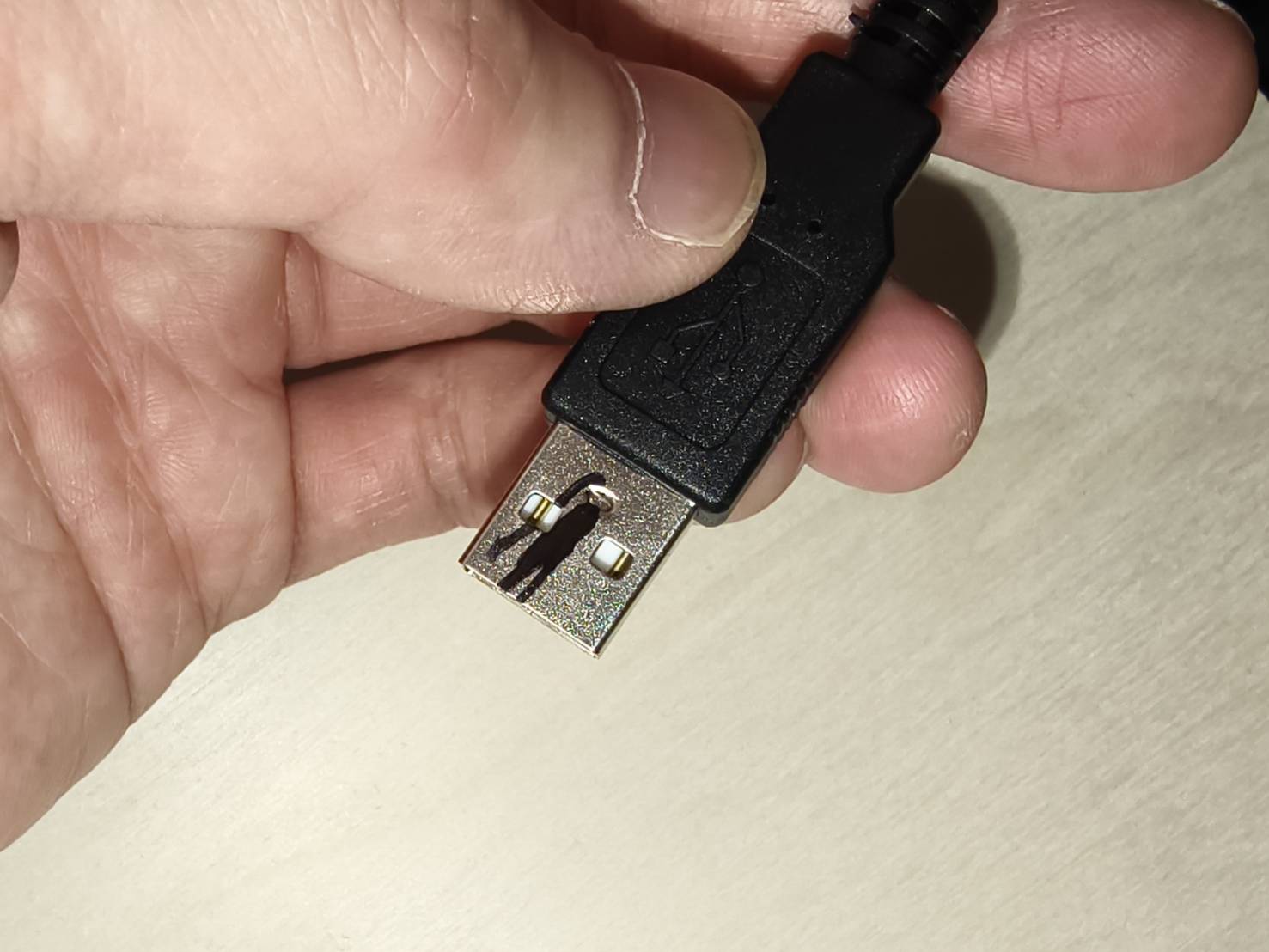

Entfernen Sie das Kamerakabel (CAM1) oben und markieren Sie es, um anzuzeigen, dass es an den oberen USB-Anschluss (CAM1) angeschlossen wird.

Stellen Sie sicher, dass Sie ein Foto machen, um die Markierung des Kabels zu dokumentieren.

Schritt 5

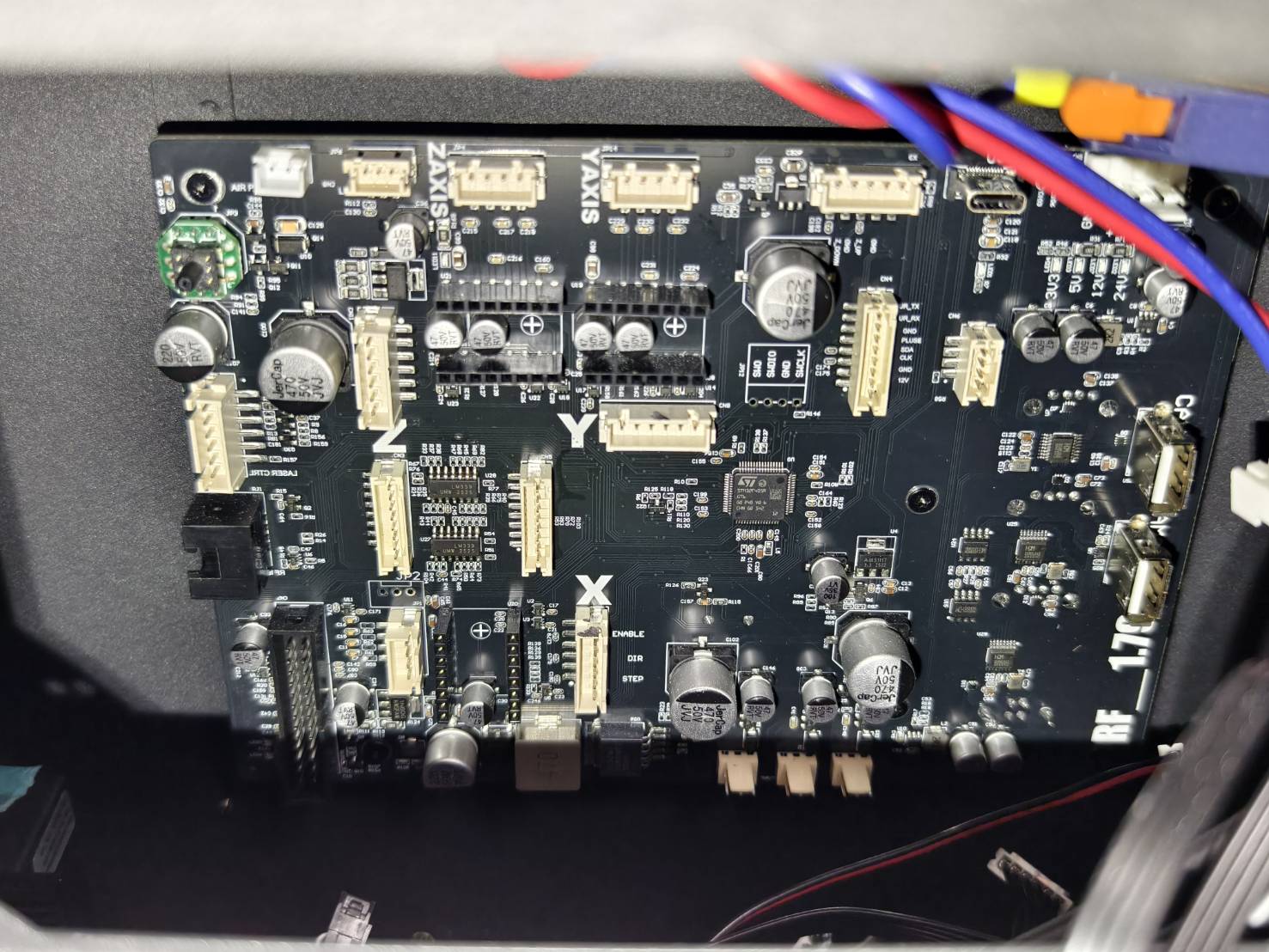

Ziehen Sie alle Kabel von der Hauptplatine ab.

Schritt 6

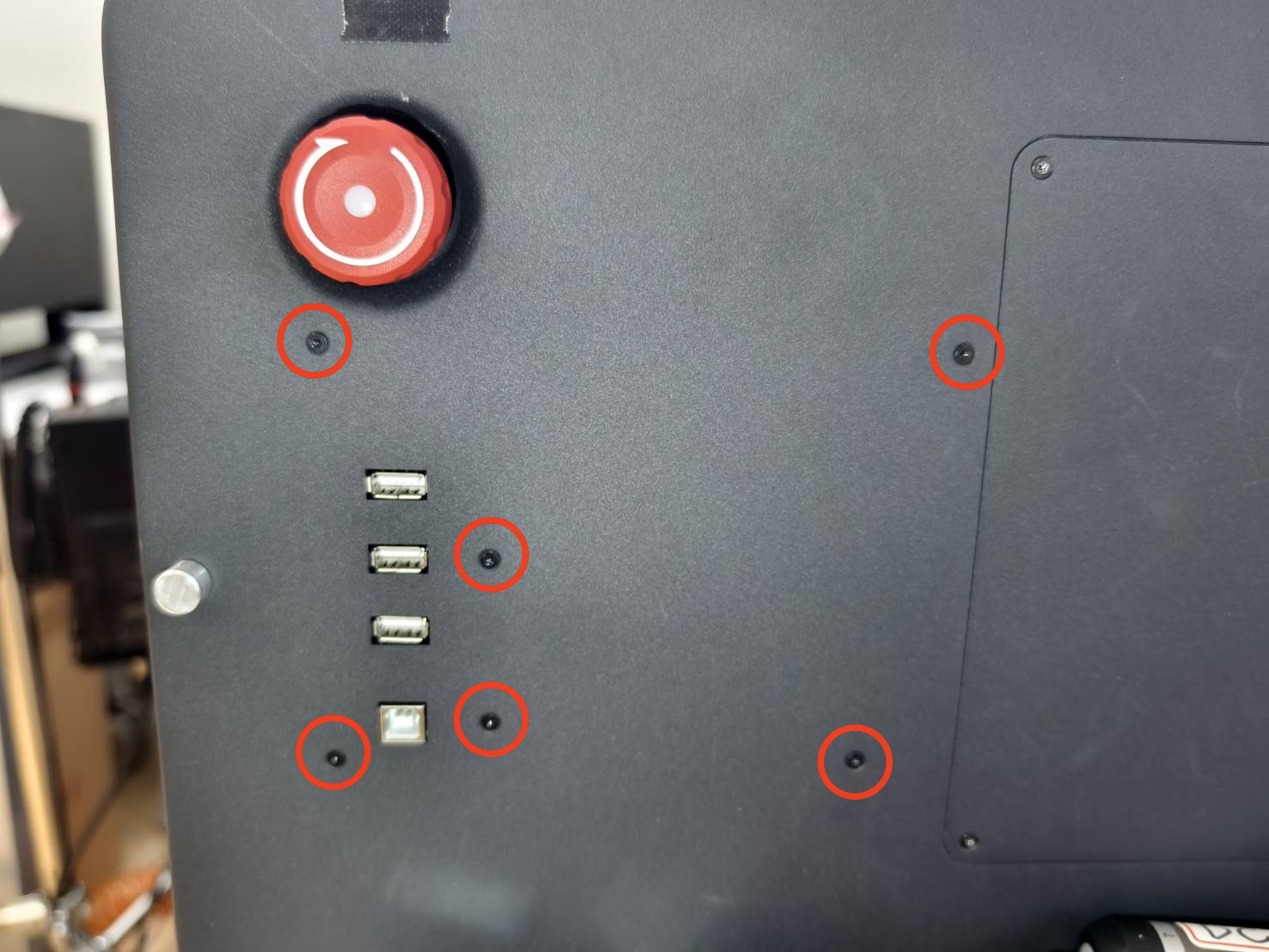

Entfernen Sie auf der rechten Seite der Maschine die T8-Schrauben, um die Hauptplatine vom System zu lösen.

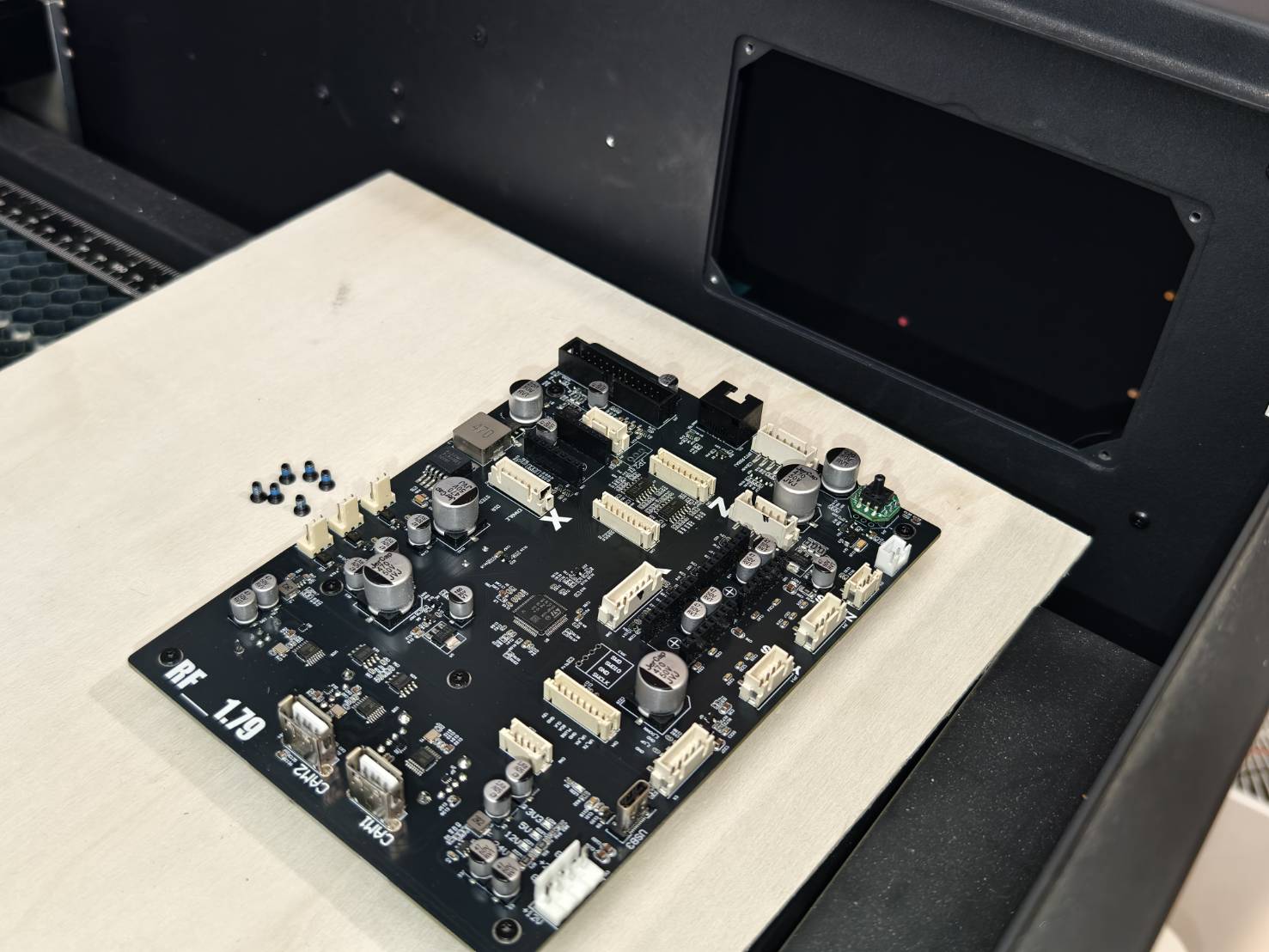

Hier wird gezeigt, wie die Platine durch die Öffnung herausgenommen wird.

Schritt 7

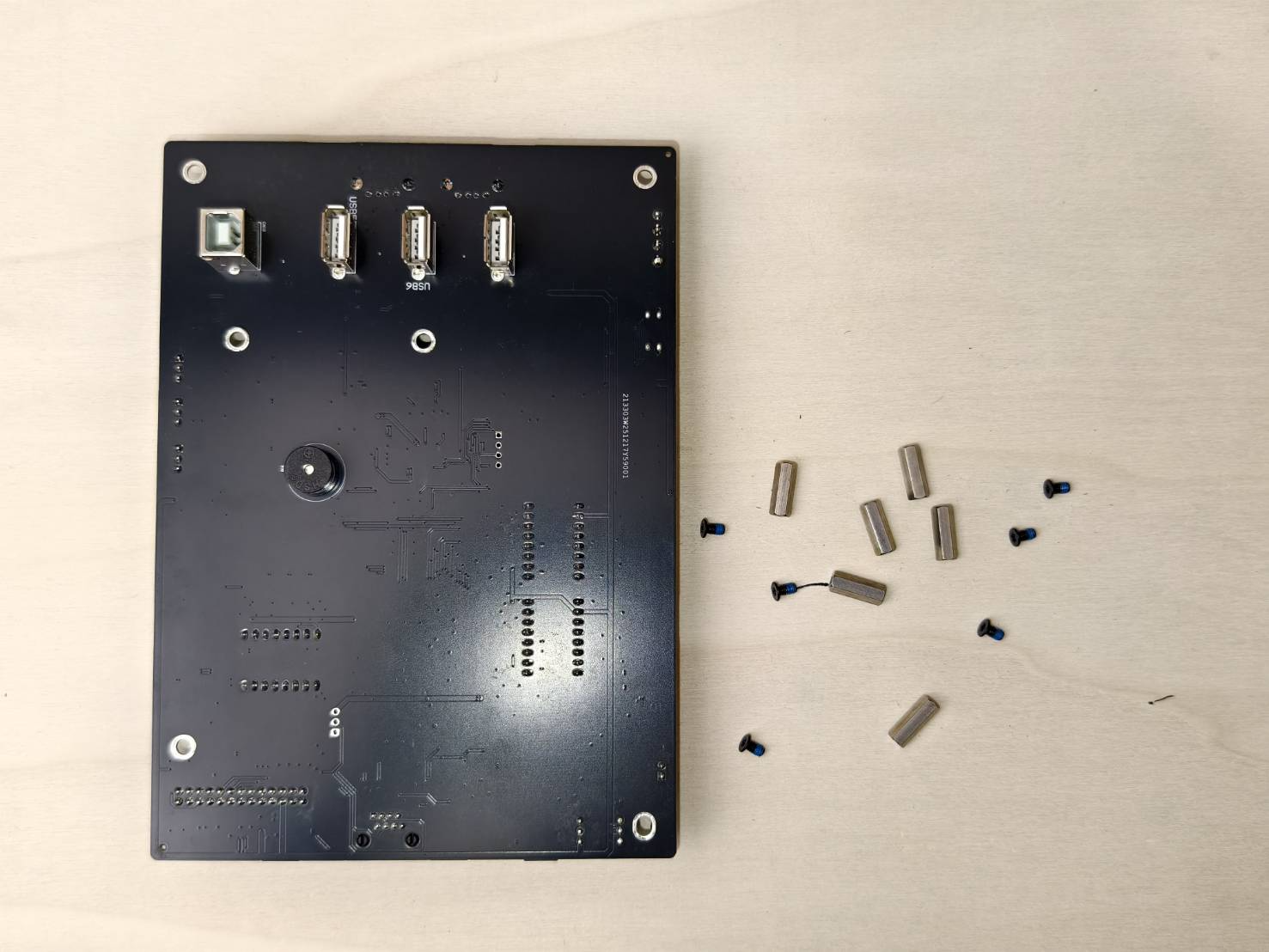

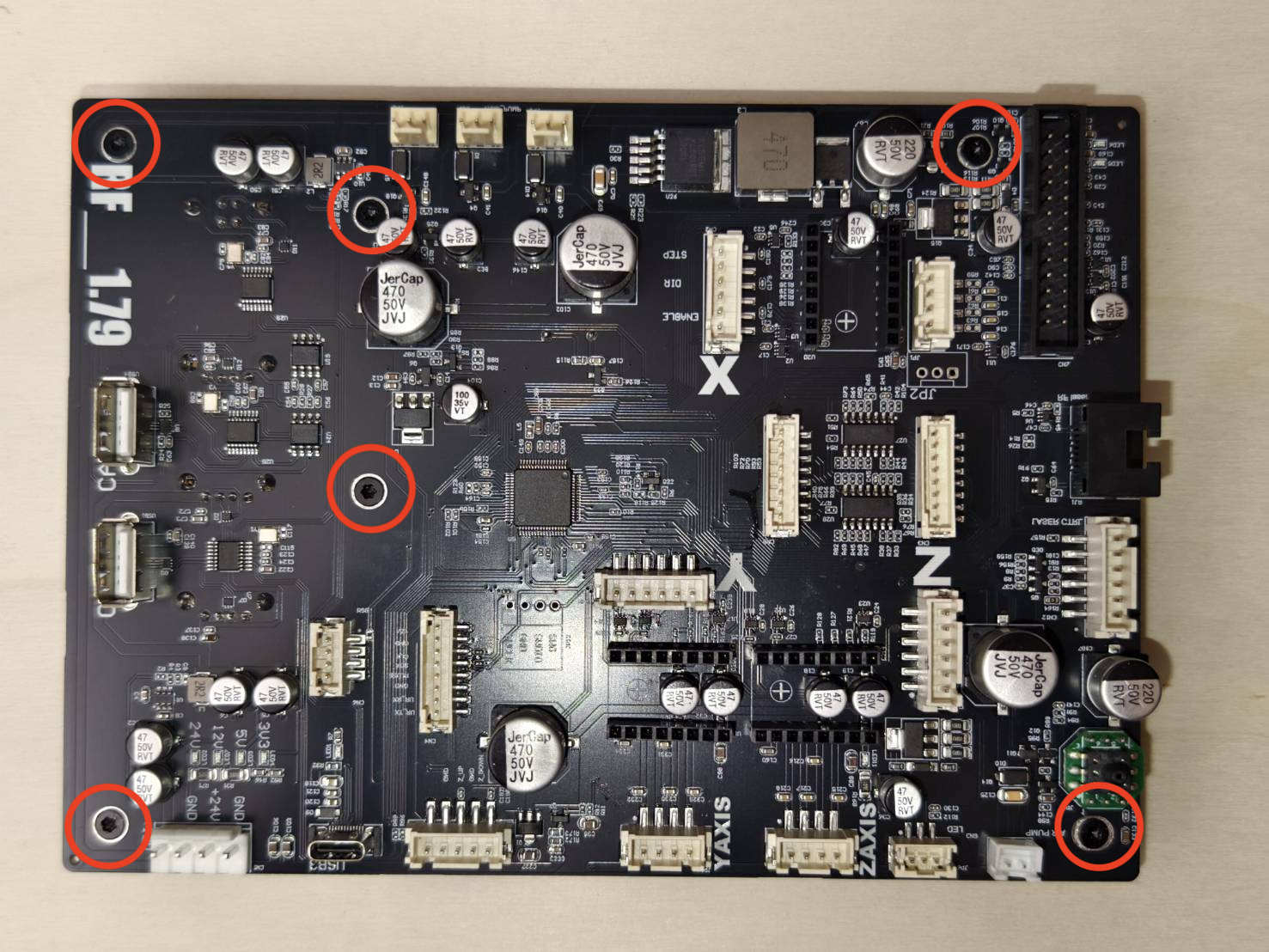

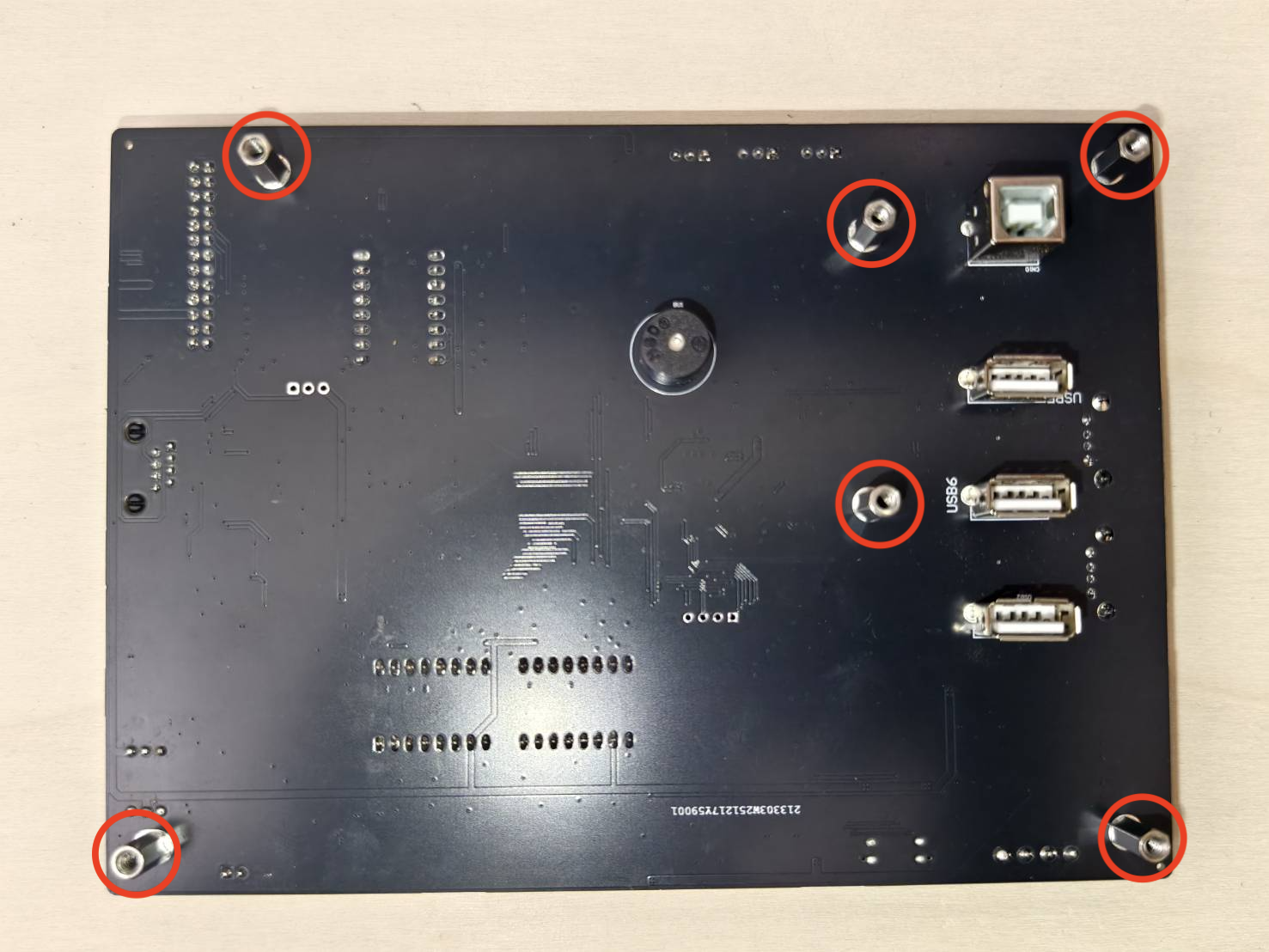

Entfernen Sie die Abstandsbolzenschrauben von der Hauptplatine, indem Sie den Abstandsbolzen festhalten, während Sie die T8-Schraube lösen.

T8-Schrauben (Vorderseite)	Abstandsbolzen (Rückseite)

Schritt 8

Montieren Sie die Abstandsbolzenschrauben an der neuen Hauptplatine.

T8-Schrauben (Vorderseite)	Abstandsbolzen (Rückseite)

Schritt 9

Montieren Sie die neue Hauptplatine mit den Abstandsbolzenschrauben am Gerät.

Hier wird gezeigt, wie die Platine durch die Öffnung eingesetzt wird.

Schritt 10

Schließen Sie alle Kabel wieder an die Hauptplatine an. Stellen Sie sicher, dass das Motorkabel und das Kamera-USB-Kabel an den markierten Positionen angeschlossen werden.

Für die anderen Anschlüsse beachten Sie bitte dieses Diagramm , das zeigt, welche Anschlüsse frei bleiben sollen.

Schritt 11

Montieren Sie die Seitenabdeckung im Arbeitsbereich wieder.

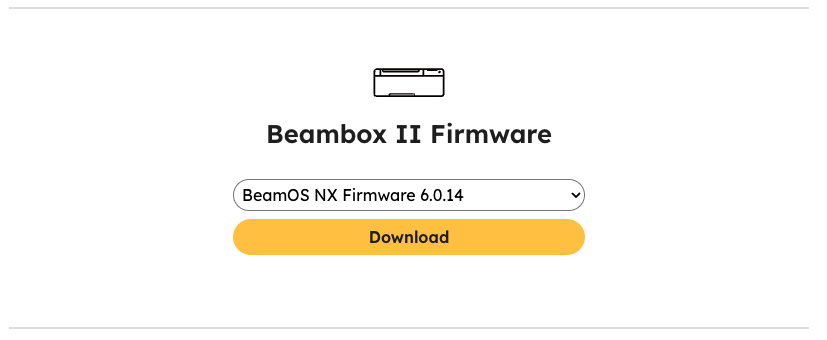

Schritt 12
