HEXA RF - Austausch des 12V-Netzteils (12V PSU)

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.

Schritt 2

Verwenden Sie einen T8-Torx-Schraubendreher, um die Seitenabdeckung zu öffnen.

Schritt 3

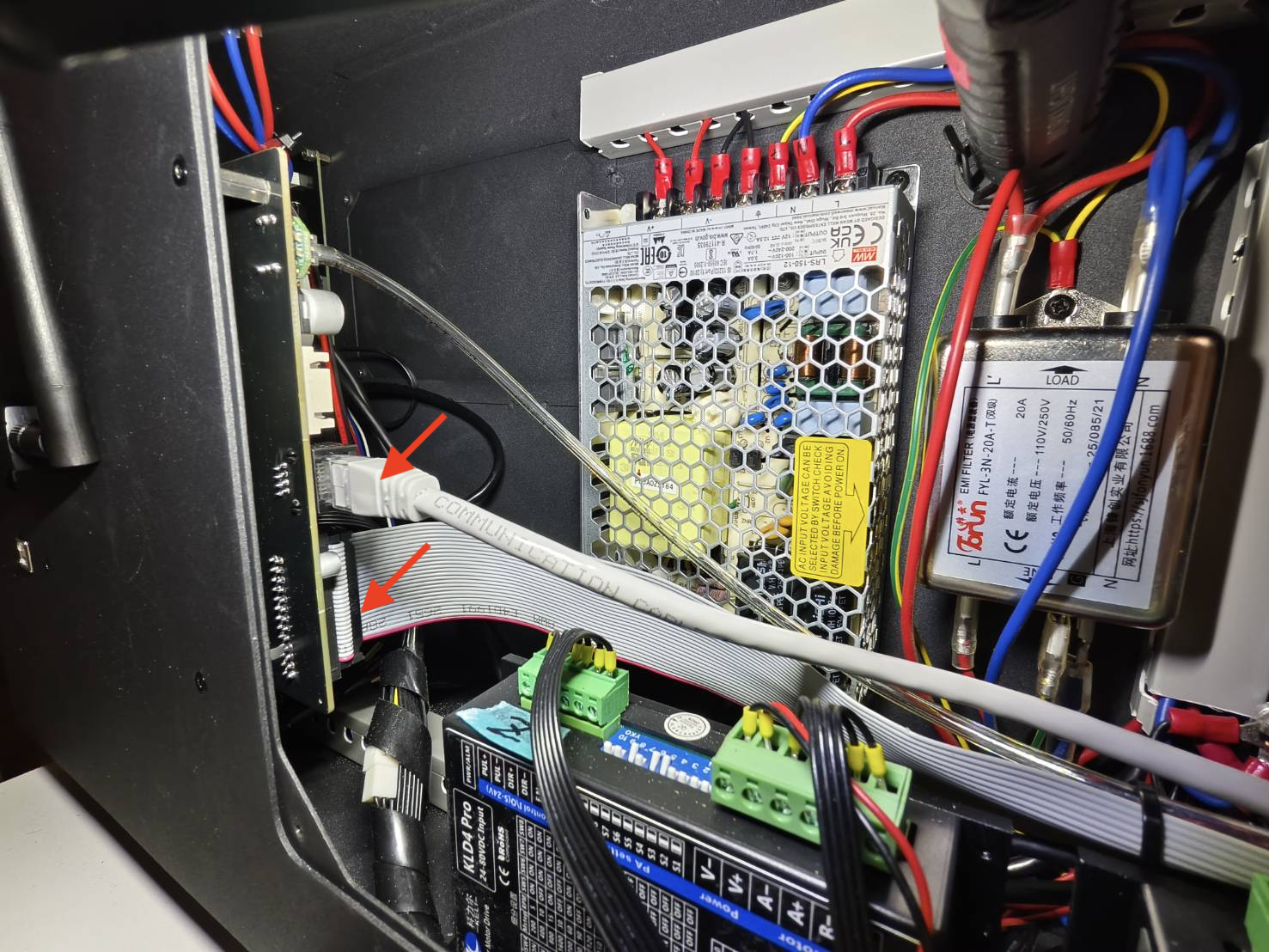

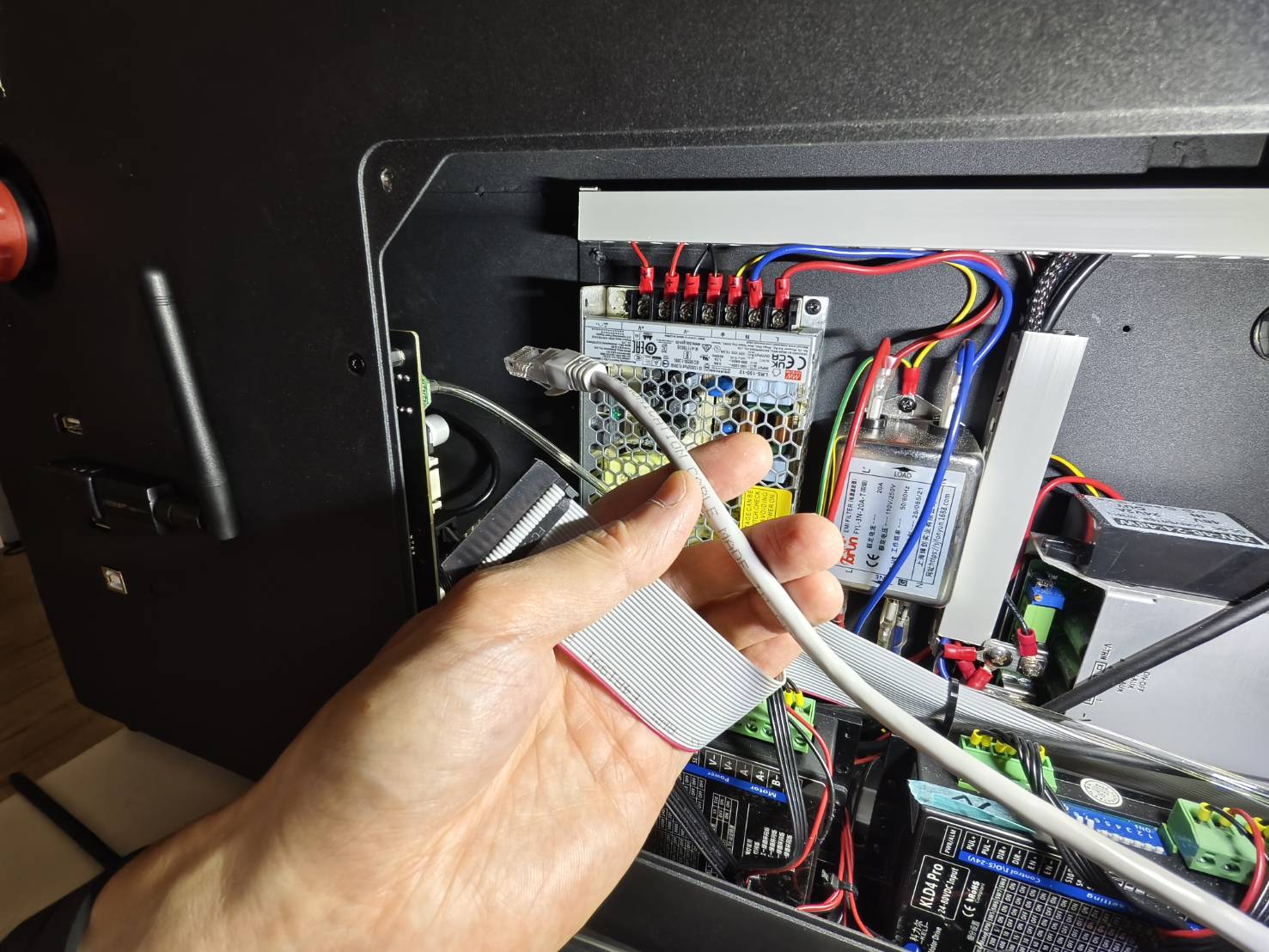

Ziehen Sie das Flachbandkabel und das RJ45-Kabel ab, um mehr Platz zu schaffen.

Schritt 4

Entfernen Sie die linke Treiberbox, um mehr Platz zu schaffen.

Schritt 5

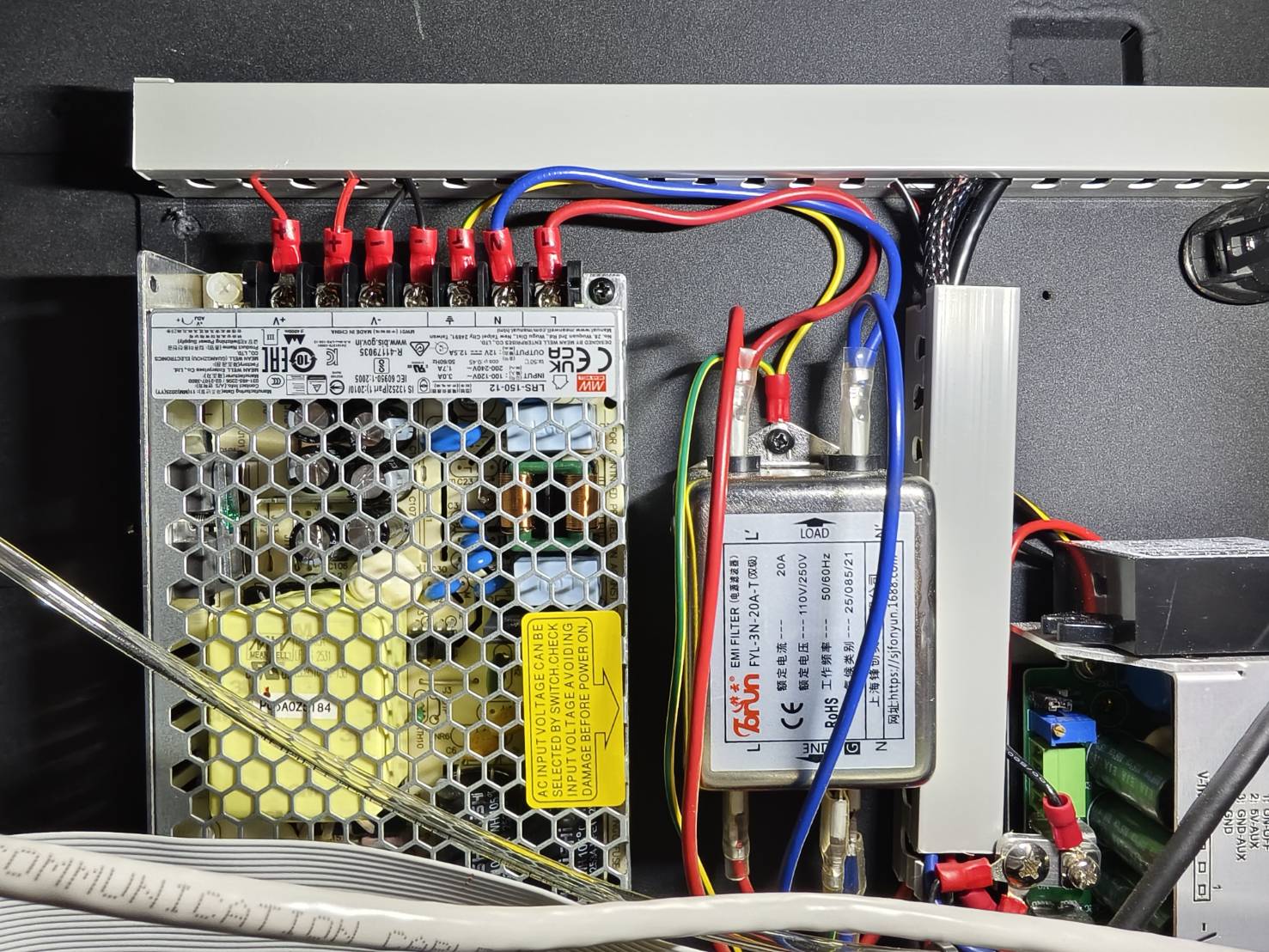

Fotografieren Sie die gesamte Verkabelung des 12V-Netzteils oder markieren Sie die Kabel direkt.
Bitte machen Sie die Fotos so deutlich wie möglich.
Dies dient dazu, zu verhindern, dass Sie beim Einbau des neuen Netzteils vergessen, wohin die Kabel gehören.
(Falls Sie vergessen haben, wohin ein Kabel gehört, entnehmen Sie die aktuelle Konfiguration bitte dem Diagramm .)

Schritt 6

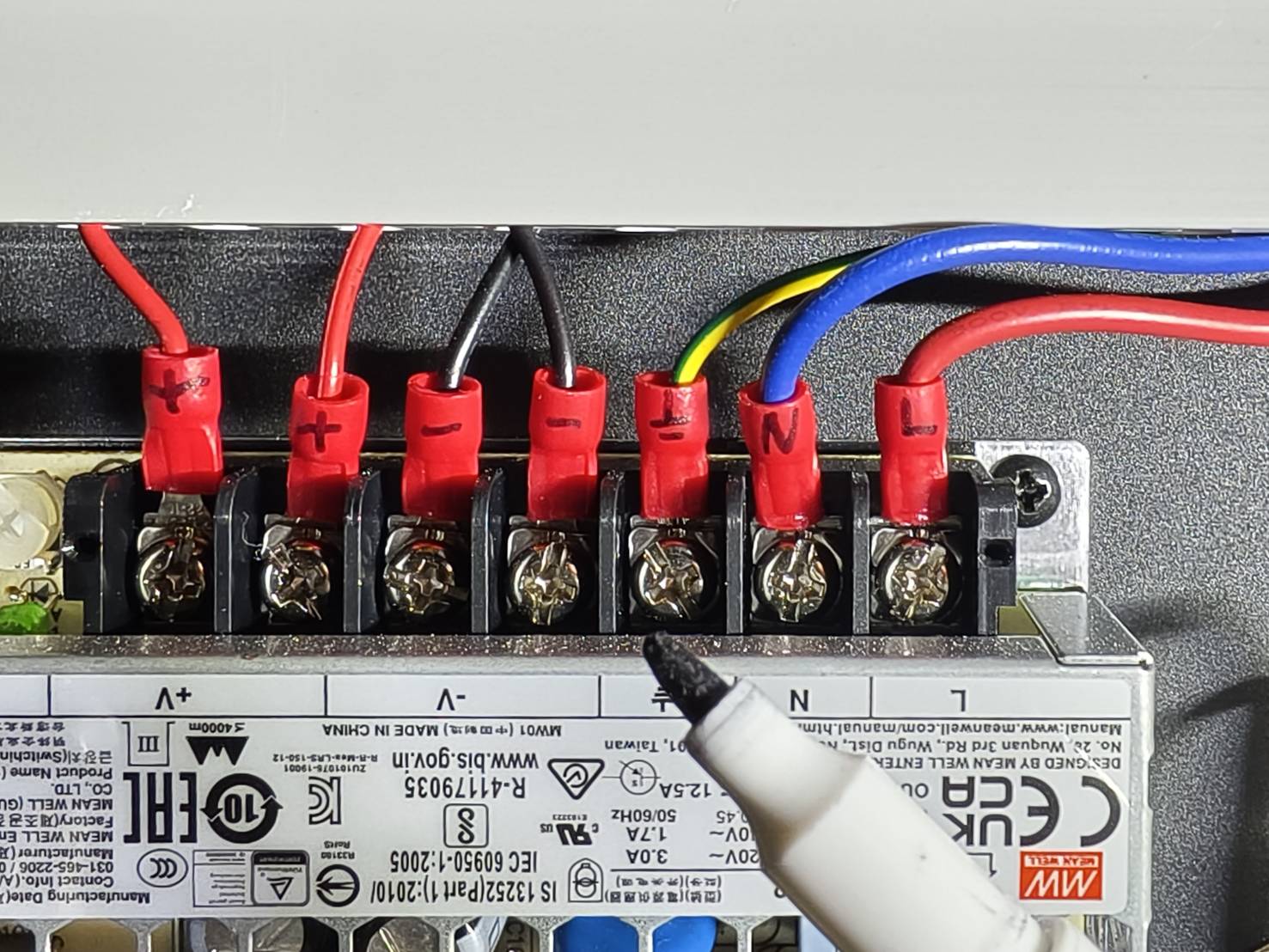

Trennen Sie die Kabel vom 12V-Netzteil.
(Die Schrauben am Netzteil müssen nicht entfernt werden; es reicht aus, sie zu lösen.)

Schritt 7

Entfernen Sie das 12V-Netzteil aus dem System. Das Netzteil ist mit zwei Schrauben befestigt.
Die obere Schraube muss entfernt werden, die untere muss nur gelöst werden, dann kann das Netzteil abgenommen werden.

Schritt 8

Installieren Sie das neue 12V-Netzteil.

Schritt 9

Schließen Sie die Kabel am neuen 12V-Netzteil an. Bitte beachten Sie die Fotos oder Markierungen in Schritt 5.

Schritt 10

Bauen Sie die Treiberbox wieder ein.

Schritt 11

Schließen Sie das Flachbandkabel und das RJ45-Kabel wieder an.

Schritt 12

Bringen Sie die Seitenabdeckung wieder an.
