Unterstützte Softwareversion
Beam Studio v2.7.0 beta oder höher (Herunterladen)
Funktionsübersicht
Die präzise Ausrichtung ist für Anwendungen vorgesehen, bei denen entlang der Kontur eines gedruckten Motivs lasergeschnitten werden soll.

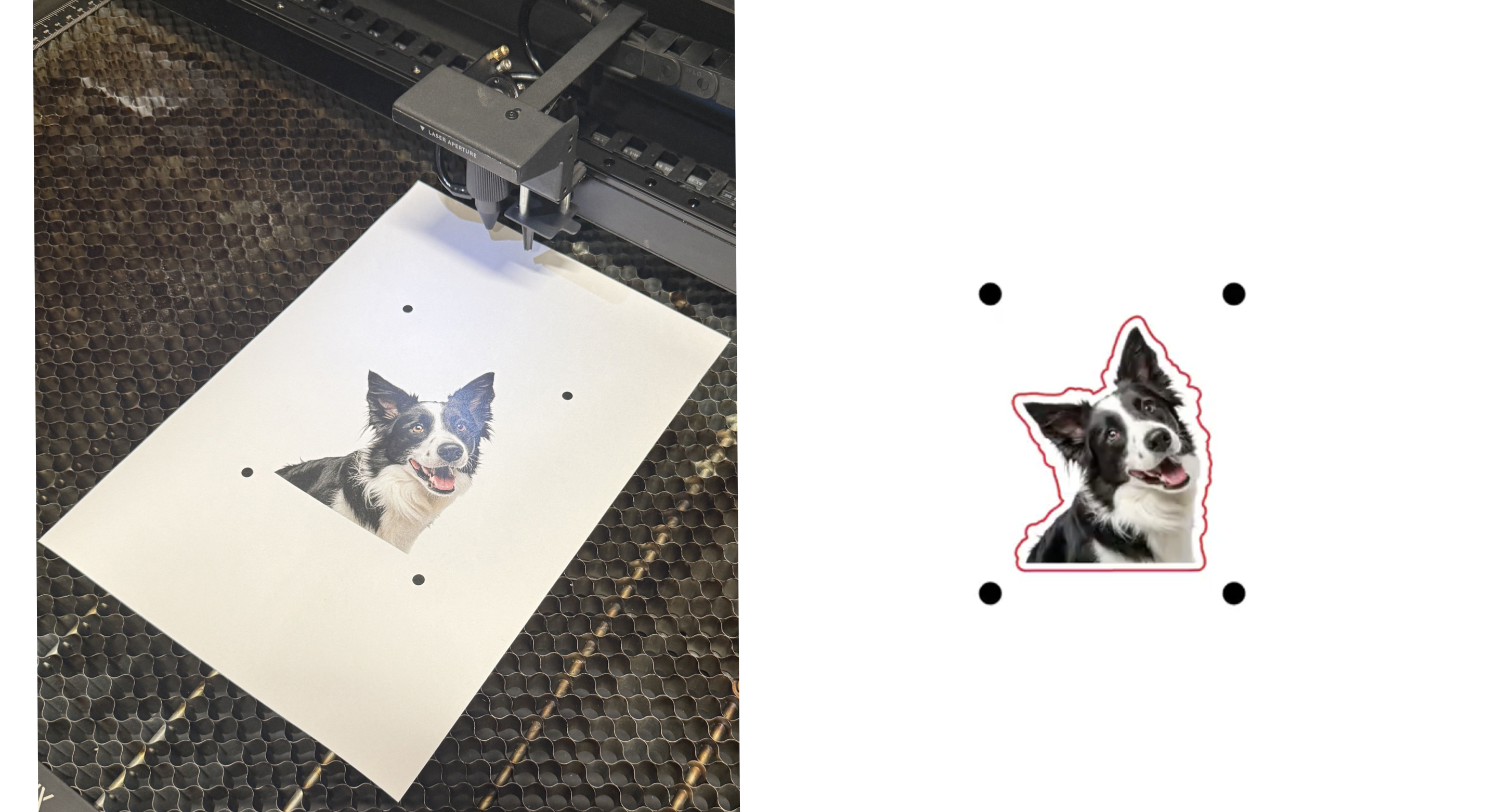

Beam Studio fügt der Druckdatei Passermarken hinzu. Nachdem das bedruckte Material in das Lasergerät gelegt wurde, erkennt die Kamera die Marken, korrigiert automatisch die tatsächliche Position und den Winkel des Materials und richtet den Schneidpfad am gedruckten Motiv aus.
Auch wenn das Material leicht verschoben oder gedreht eingelegt wird, können die Passermarken die Ausrichtung korrigieren und Abweichungen zwischen Motiv und Schneidposition verringern. Die Funktion eignet sich für Aufkleber, Karten und andere Projekte, die nach dem Druck einen Konturschnitt erfordern.
Präzise Ausrichtung verwenden

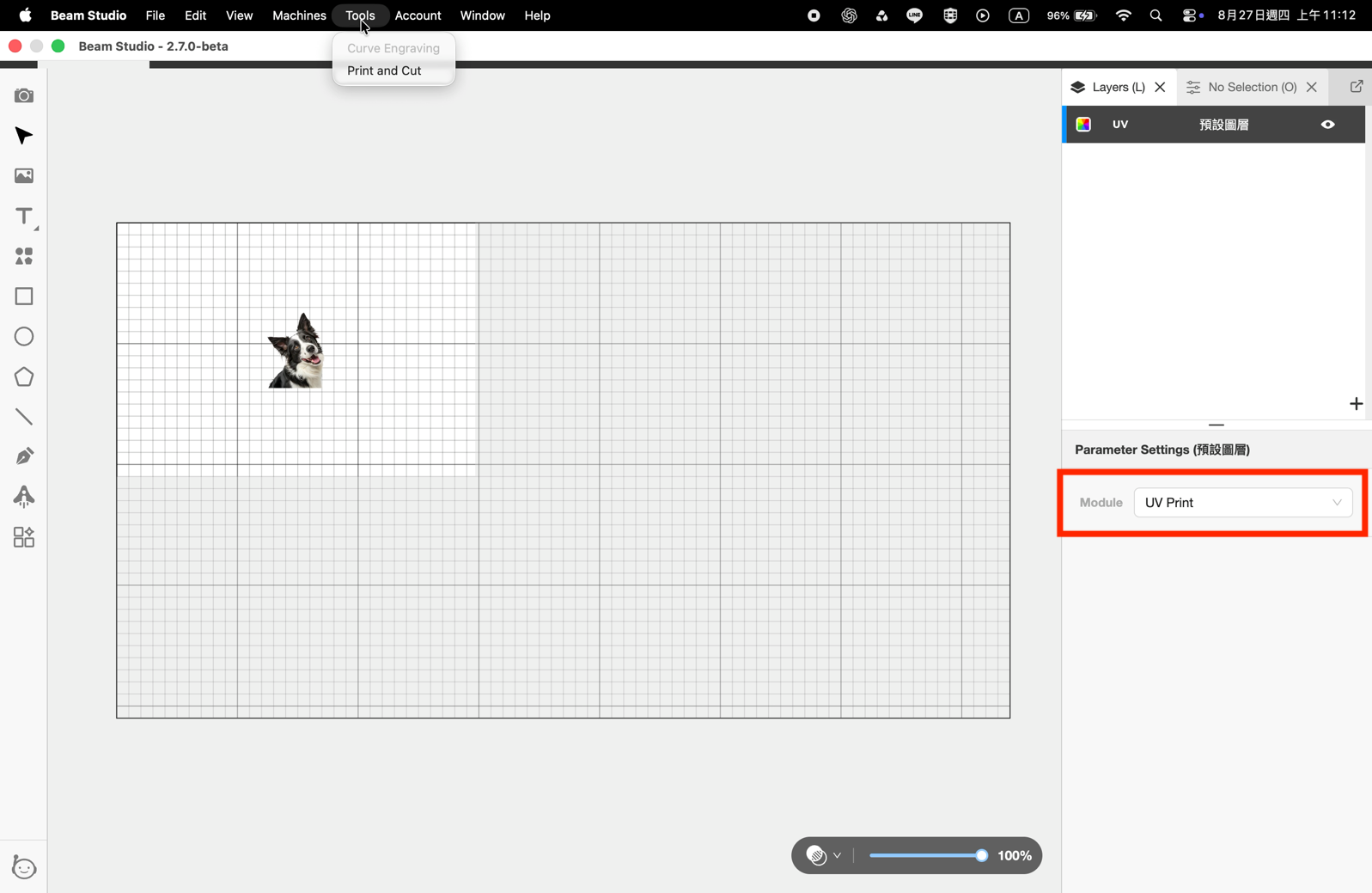

1. Gehen Sie zu Voreinstellungen > Bearbeiten > UV-Druckdatei aktivieren.

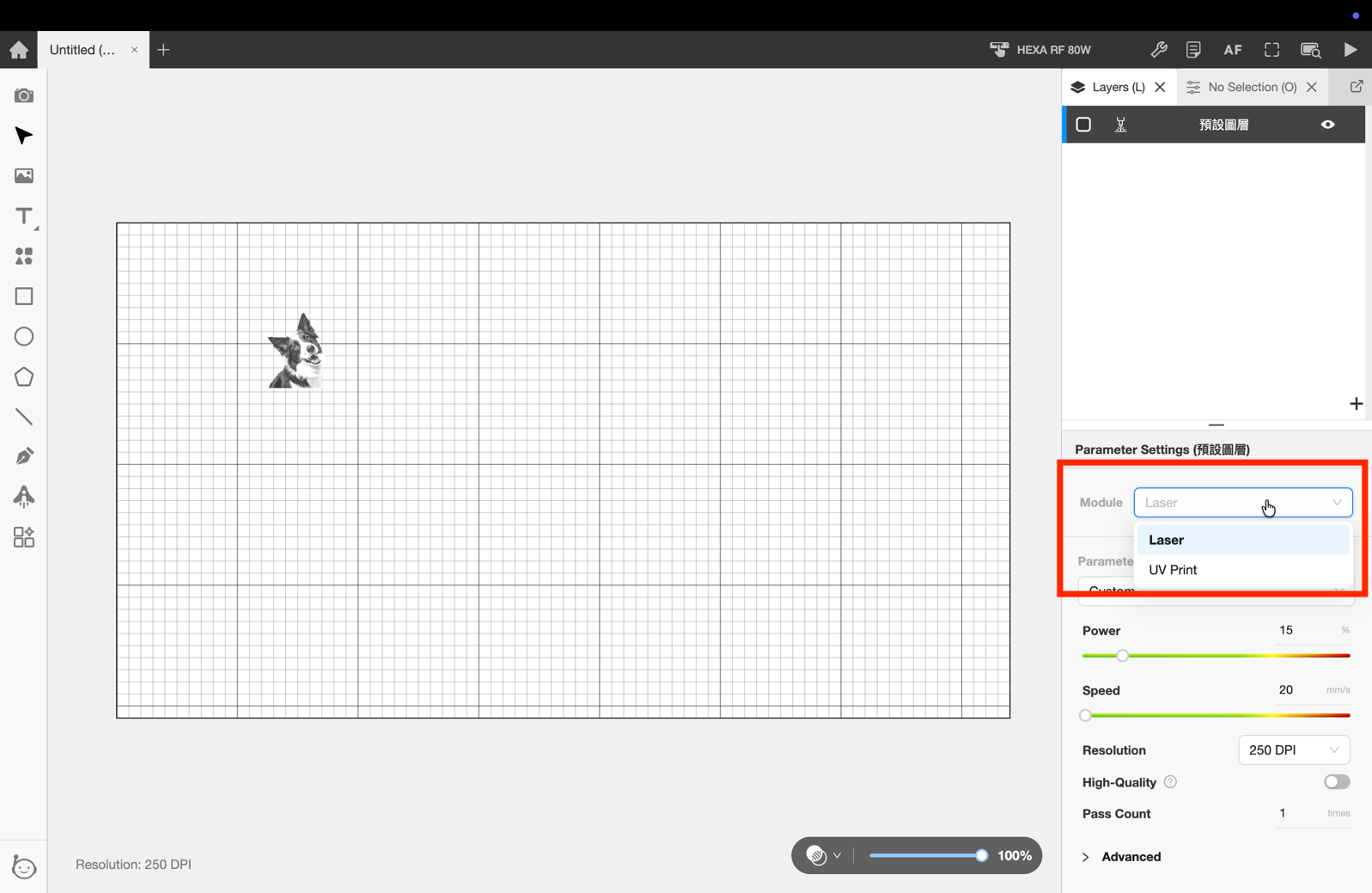

2. Wechseln Sie unter Ebenen zum Modul UV-Druck.
|
*Hinweis: Halten Sie das Bild innerhalb des A4-Bereichs und lassen Sie Druckränder frei, damit das Motiv beim Drucken nicht skaliert wird. *Hinweis: Ändern Sie beim Drucken nicht den Maßstab des Motivs, da dies die Erkennung der Passermarken und die Genauigkeit der Ausrichtung beeinträchtigen kann. |
3. Gehen Sie zu Werkzeuge > Präzise Ausrichtung.
4. Stellen Sie den Versatzabstand der Außenkontur ein.
5. Wählen Sie Größe und Ausrichtung der exportierten PDF-Datei.
6. Wählen Sie die Motivmatrix und passen Sie den Abstand an.
7. Exportieren Sie die PDF-Datei zum Drucken. (Sie können diese Datei direkt mit Ihrem UV-Drucker verwenden.)
| *Hinweis: Ändern Sie beim Drucken nicht den Maßstab des Motivs, da dies die Erkennung der Passermarken und die Genauigkeit der Ausrichtung beeinträchtigen kann. |

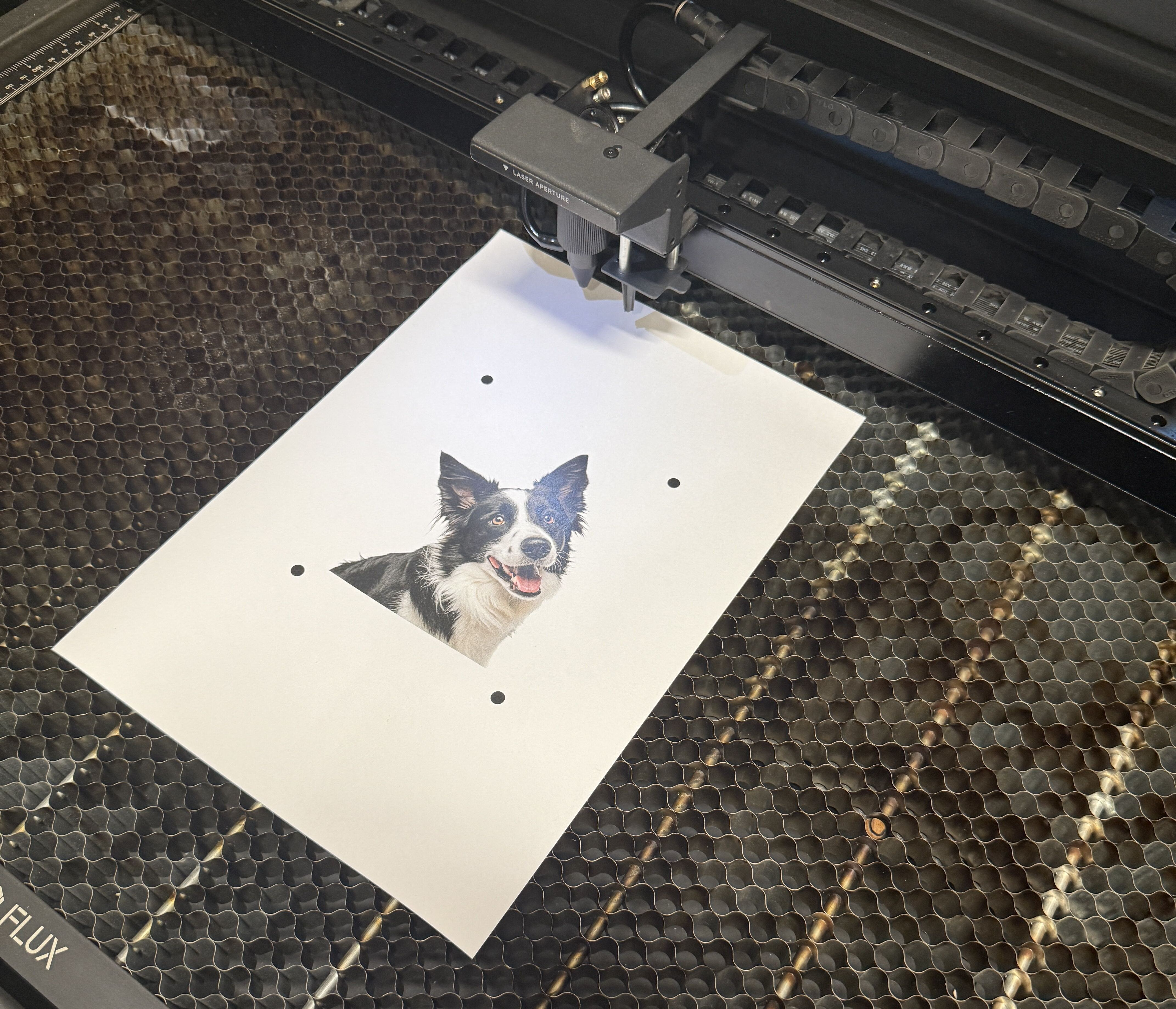

8. Legen Sie das bedruckte Material in das Gerät und stellen Sie den Fokus ein.
9. Schließen Sie Vorschau und Ausrichtung ab und klicken Sie anschließend auf Fertig.
10. Kehren Sie zur Arbeitsfläche zurück und bearbeiten Sie die Ebenenparameter.
