Beambox / Beambox Pro - Motorkabel-Installation

Bitte befolgen Sie die folgenden Schritte zur Installation des Motorkabels.

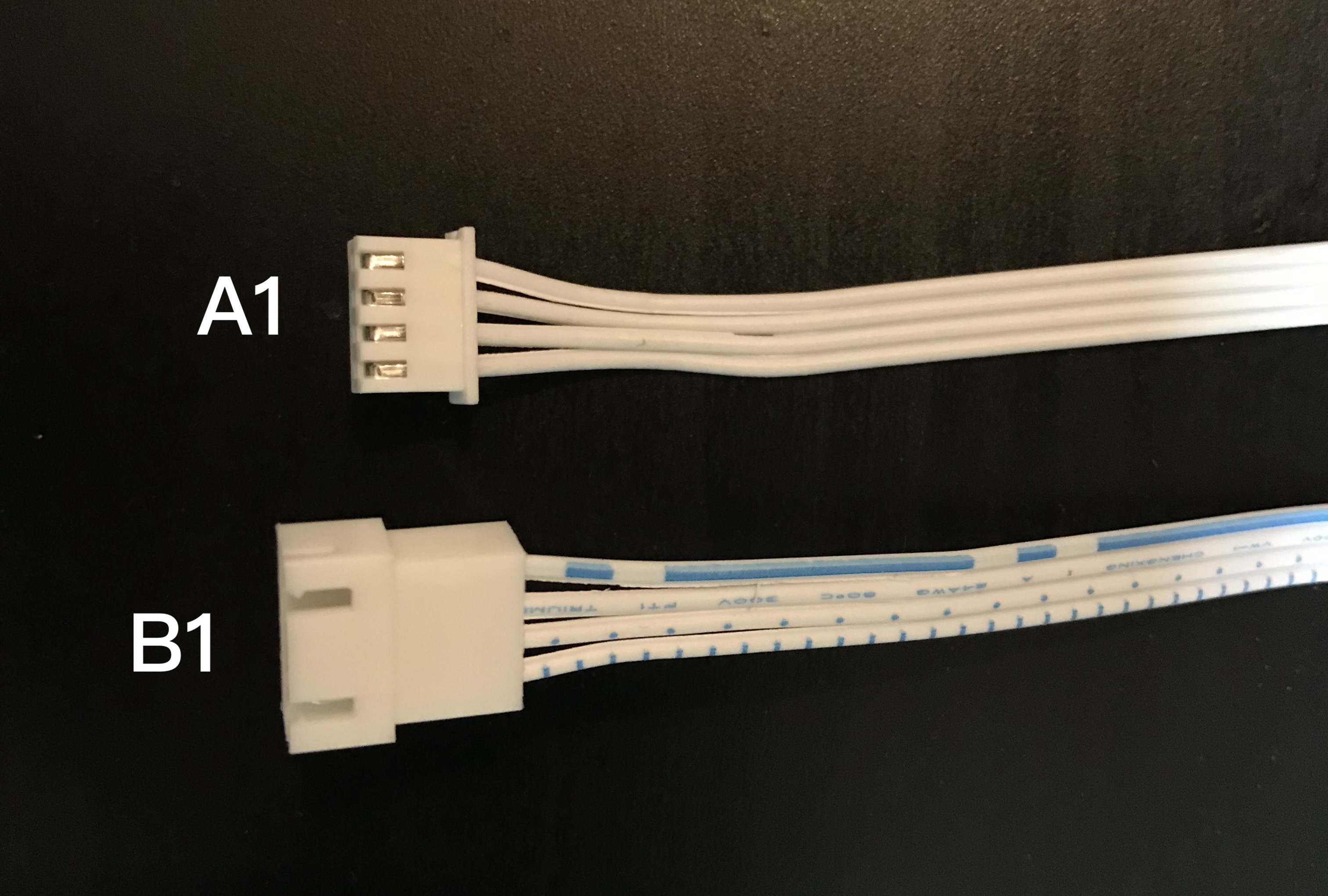

1. Das Motorkabel hat sowohl einen Stecker als auch eine Buchse. Wir bezeichnen diese als A1 und B1.

2. Entfernen Sie die Schraube und öffnen Sie die rechte Abdeckung.

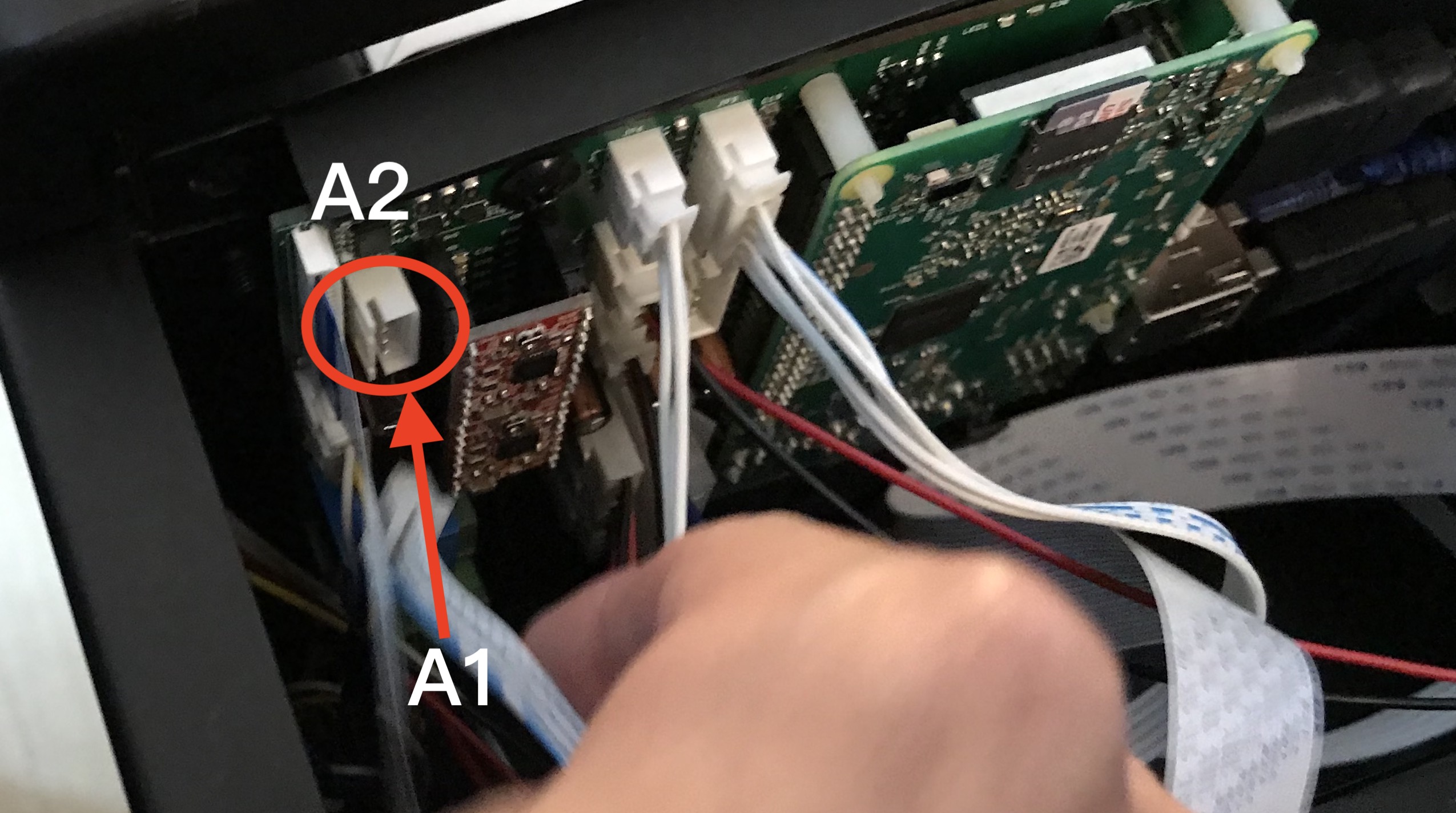

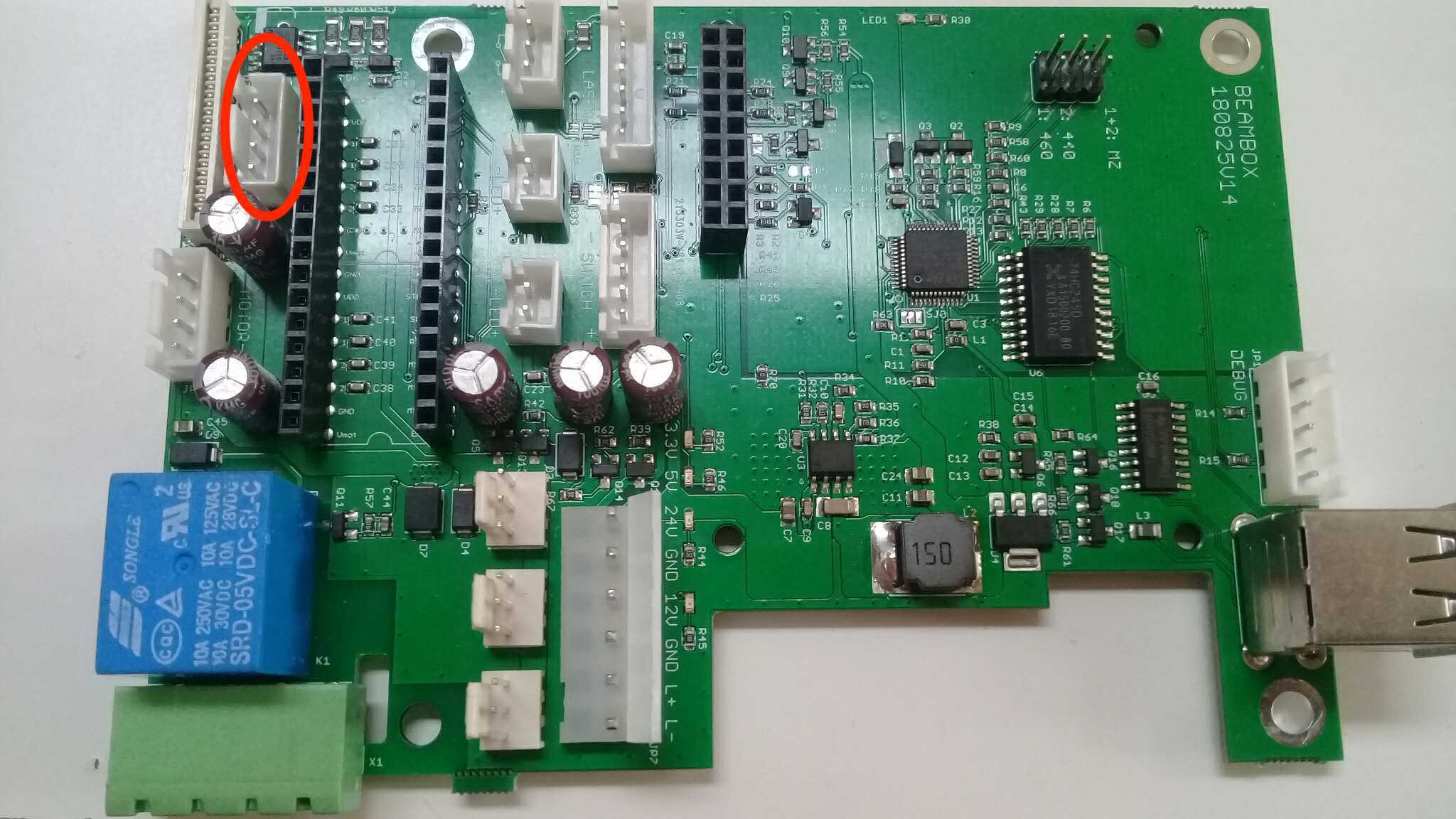

3. Stecken Sie A1 in A2, die Anschlussbuchse auf der Hauptplatine.

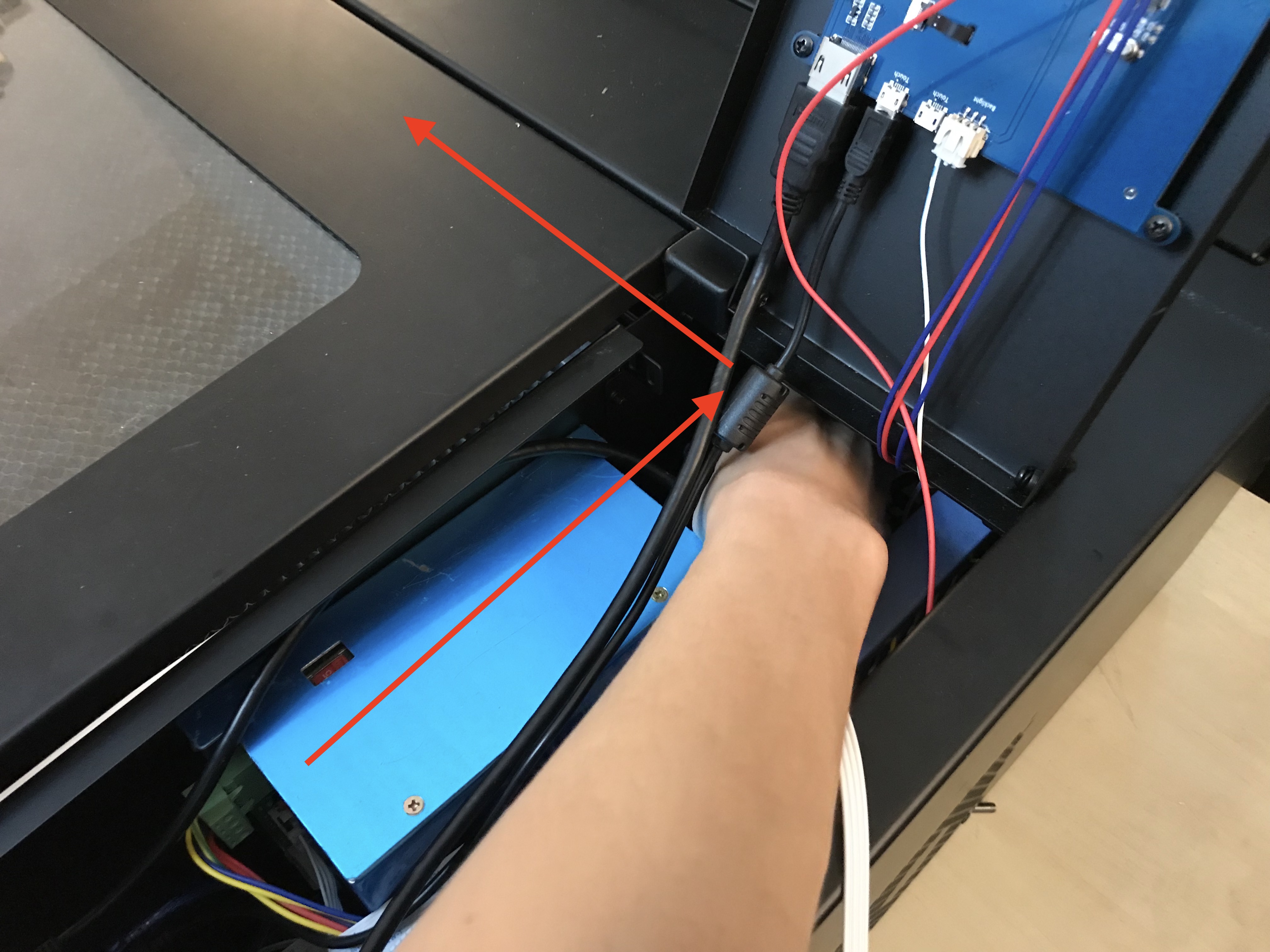

4. Führen Sie das Kabel nach hinten und ziehen Sie es durch die kleine Öffnung auf der linken Seite.

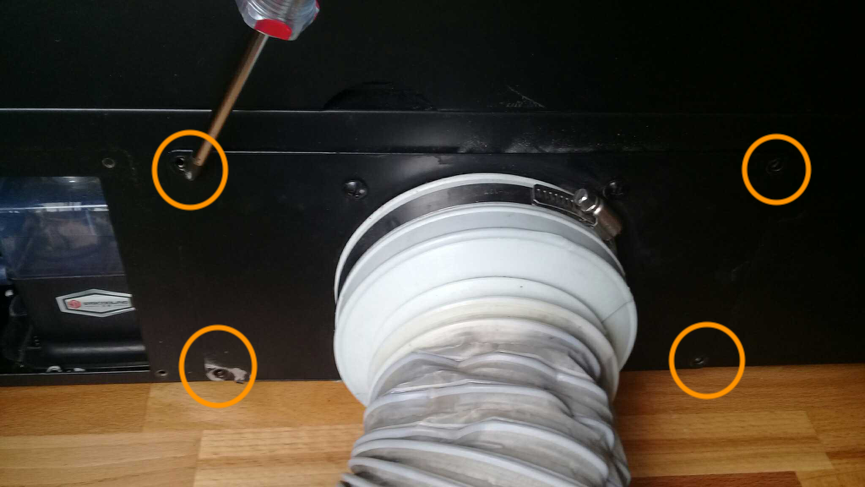

5. Entfernen Sie die 4 Schrauben der Lüfterabdeckung.

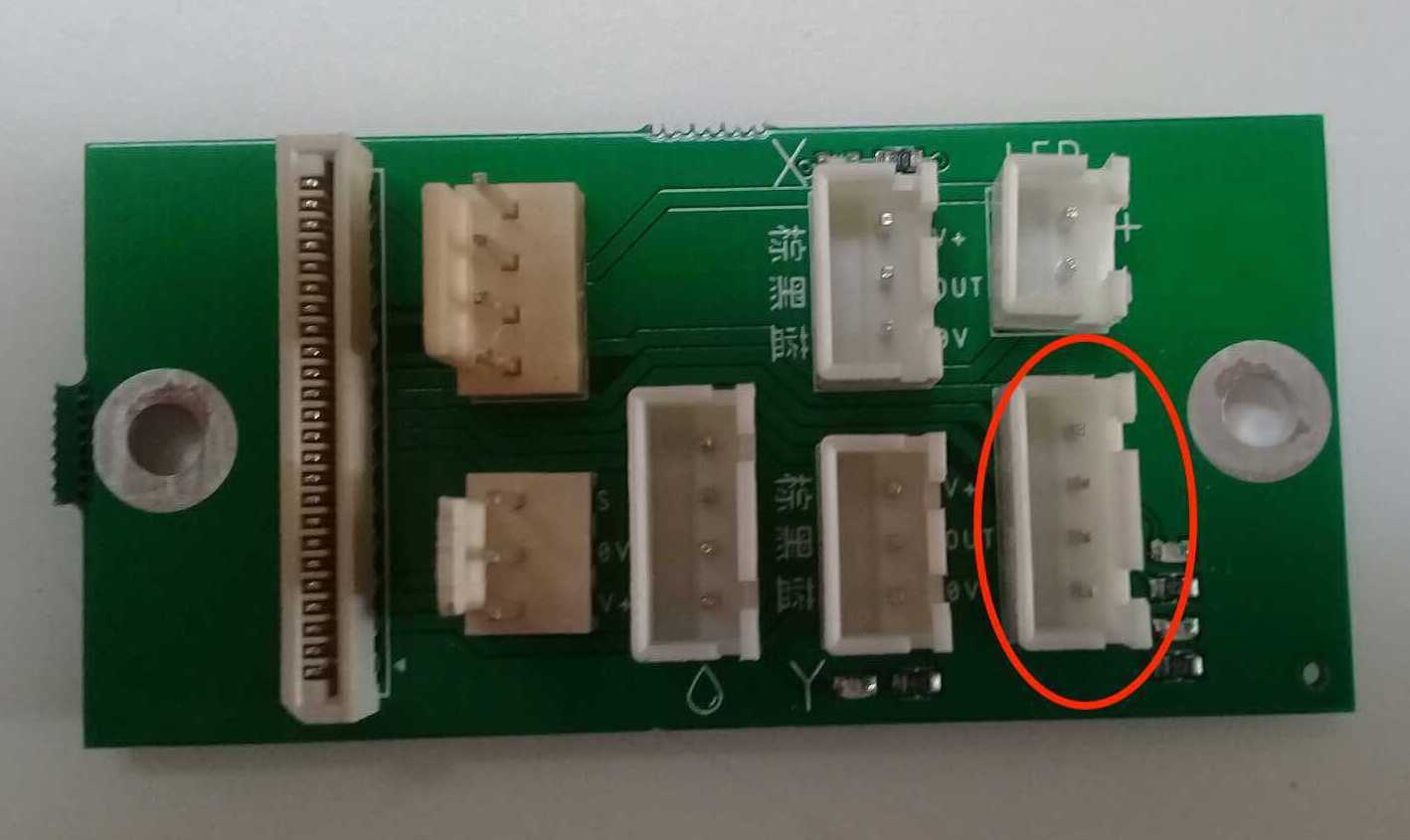

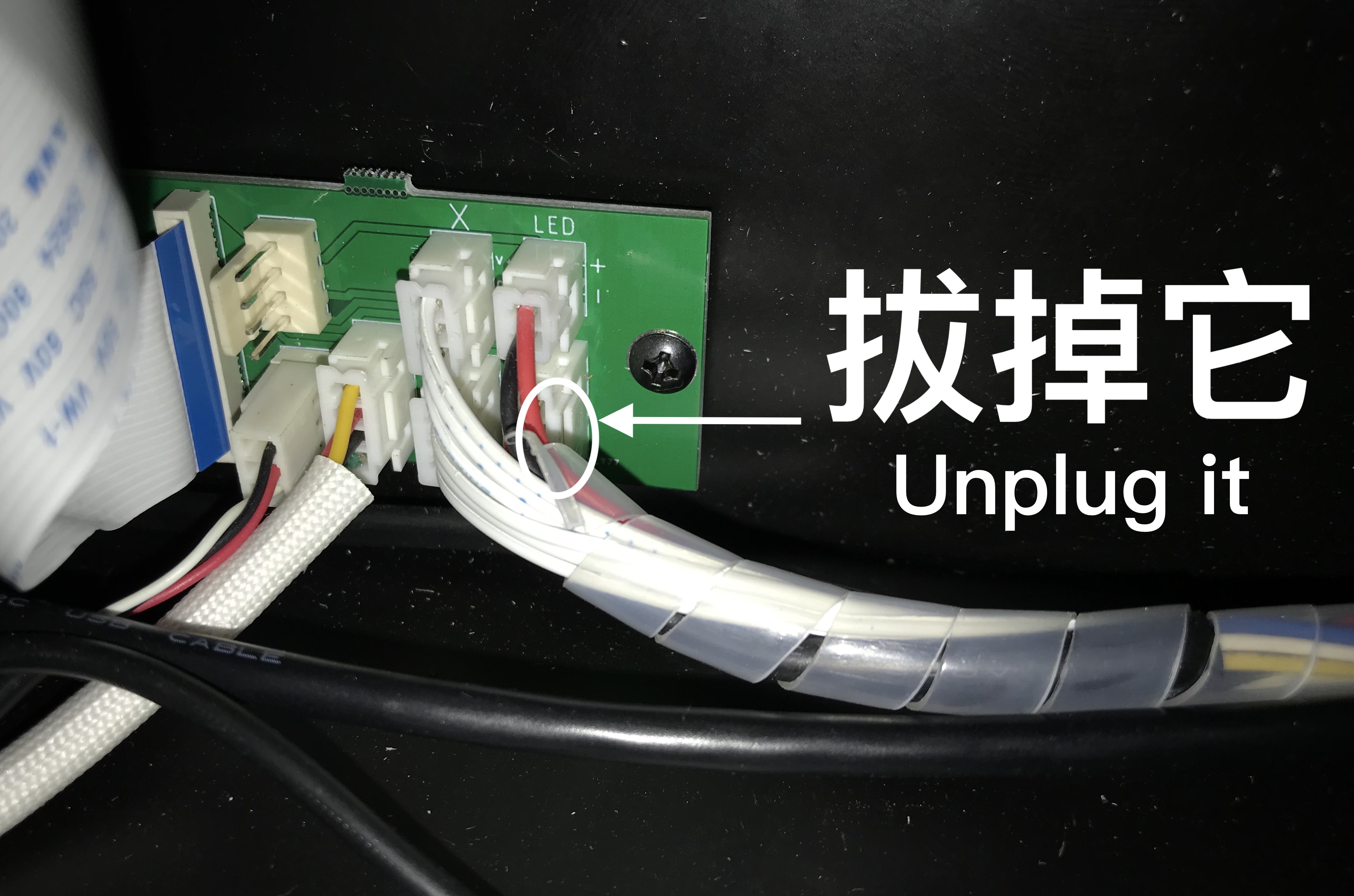

6. Lokalisieren Sie die kleine Leiterplatte und ziehen Sie das im Kreis markierte Kabel ab.

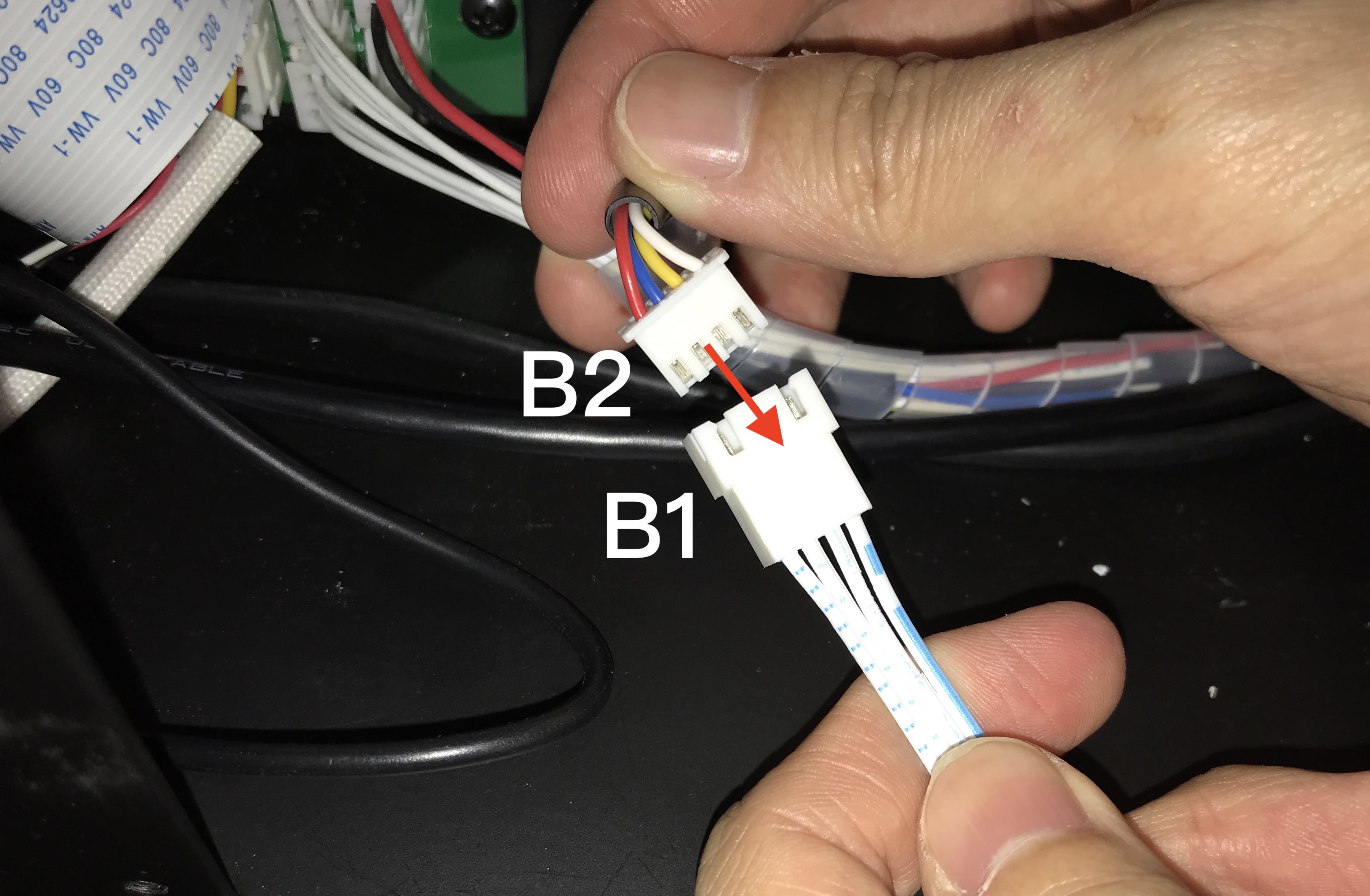

7. Das Kabel, das Sie gerade abgezogen haben, ist B2. Verbinden Sie bitte B2 mit B1.
