Beambox / Beambox Pro - Zusätzlicher Luftschlauch für die Installation der Luftpumpe

Diese Anleitung zeigt Ihnen, wie Sie die Luftpumpe in einer älteren Maschinenversion verbessern können, die häufig verstopft und nicht wie erwartet funktioniert. (Video)

Wie überprüfen Sie, ob Ihre Maschine den zusätzlichen Luftschlauch benötigt?

Prüfen Sie zunächst, ob es sich um eine ältere Version der Maschine handelt.

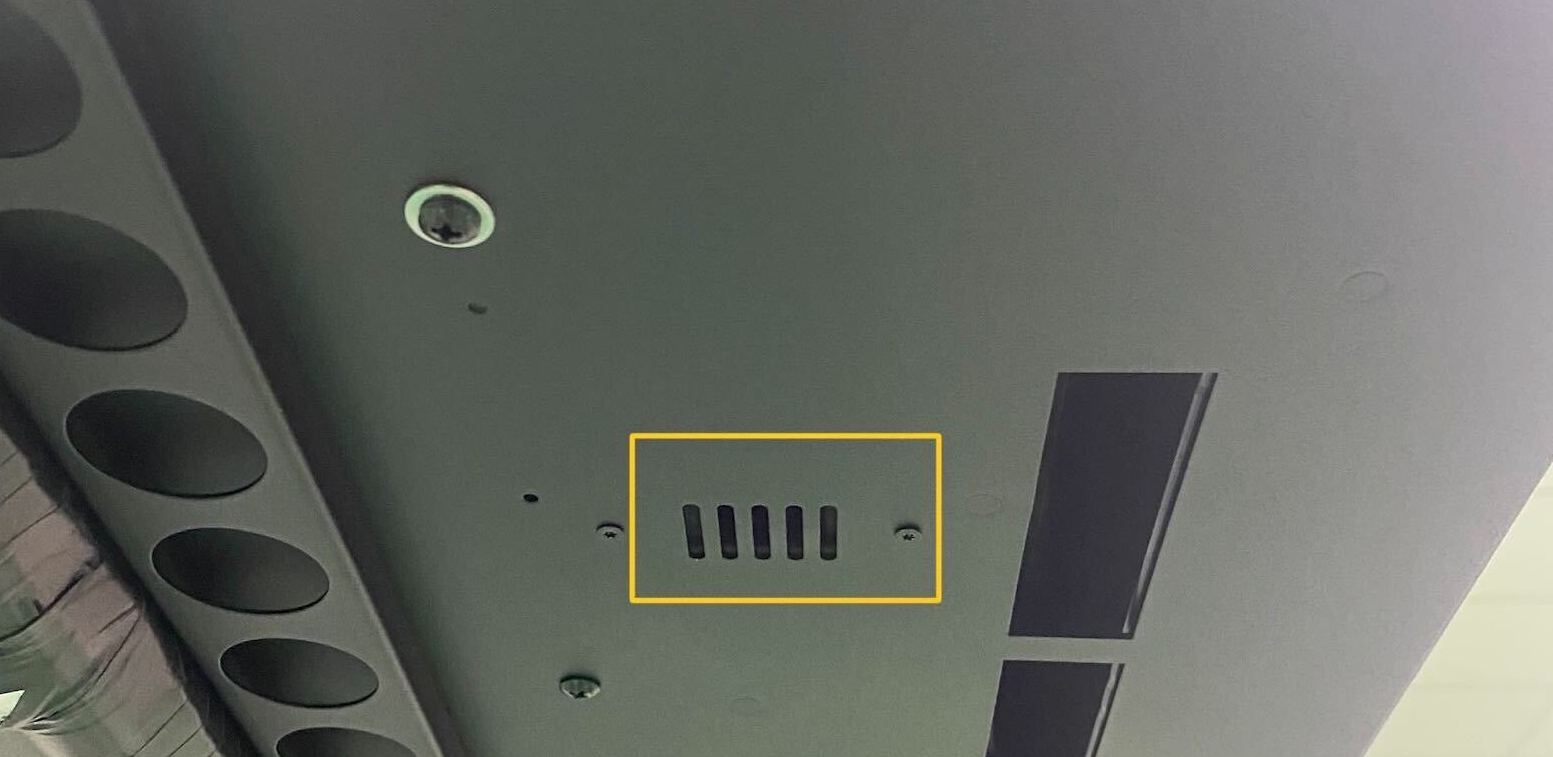

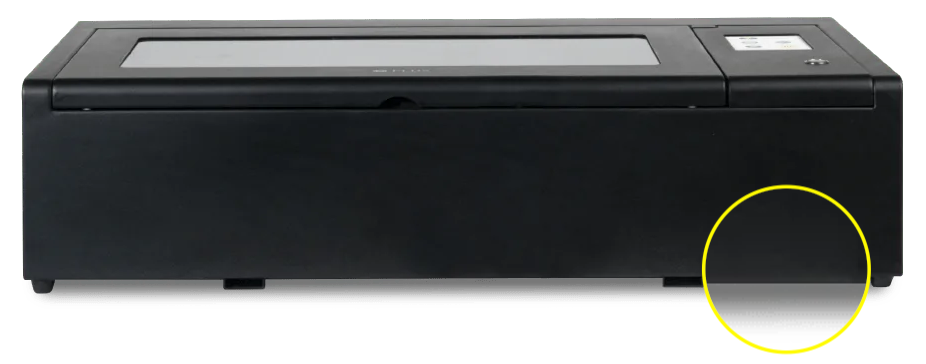

▲ Überprüfen Sie die Lüftungsöffnungen an der Unterseite der Maschine.

Wenn Lüftungsöffnungen vorhanden sind, handelt es sich um das neueste Modell und Sie können diesen Artikel überspringen.

Wenn keine Lüftungsöffnungen vorhanden sind, befolgen Sie bitte die nachstehenden Schritte zur Installation des Luftschlauchs.

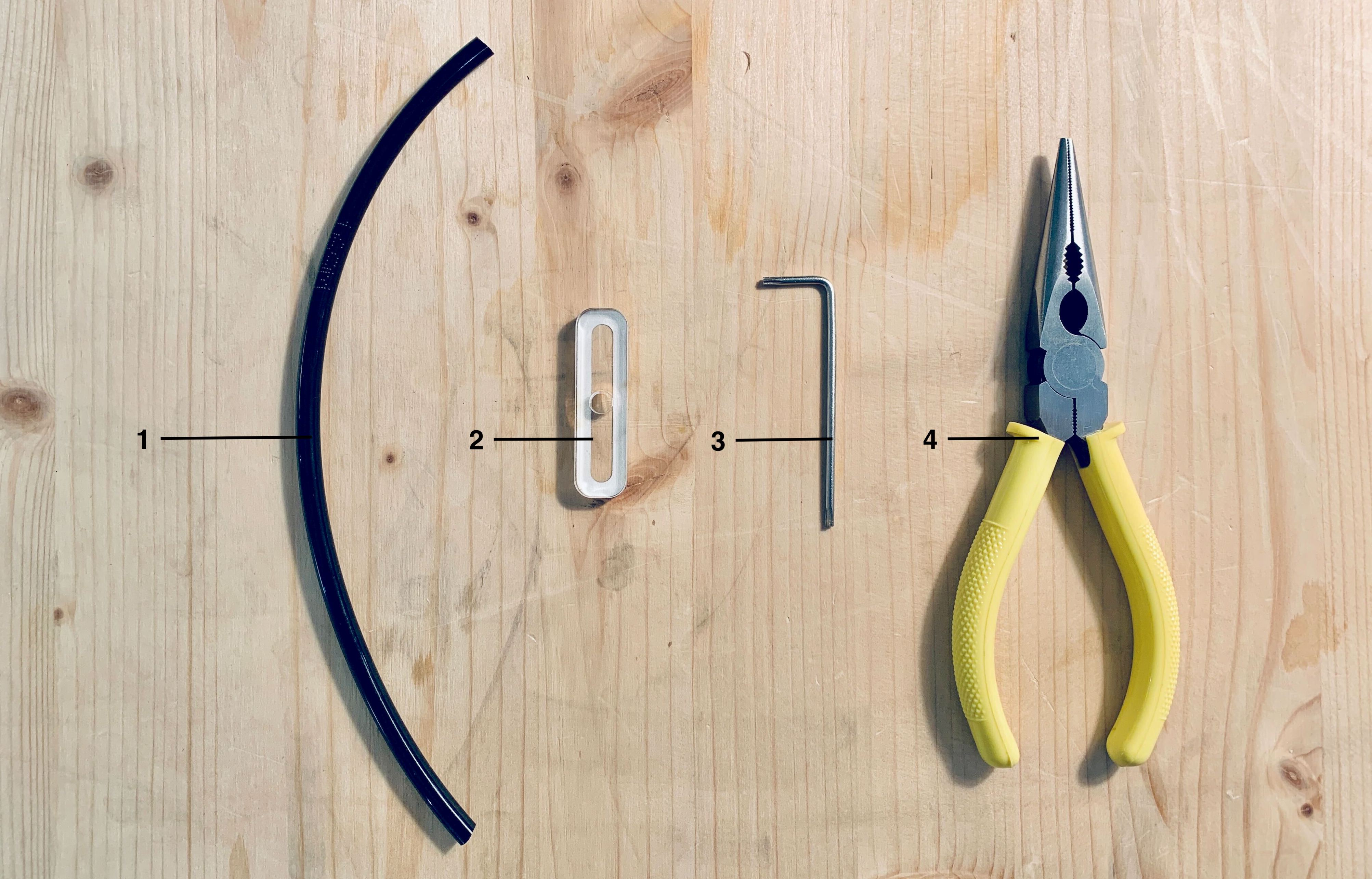

Benötigte Materialien:
Selbst zu besorgen:
1｜AD6*ID4mm Luftschlauch 30cm
2｜Luftschlauchhalterung mit doppelseitigem Klebeband (die Datei für 5mm Acrylglas / die Datei für doppelseitiges Klebeband)
3｜2,5mm Inbusschlüssel
4｜Spitzzange

Installationsschritte

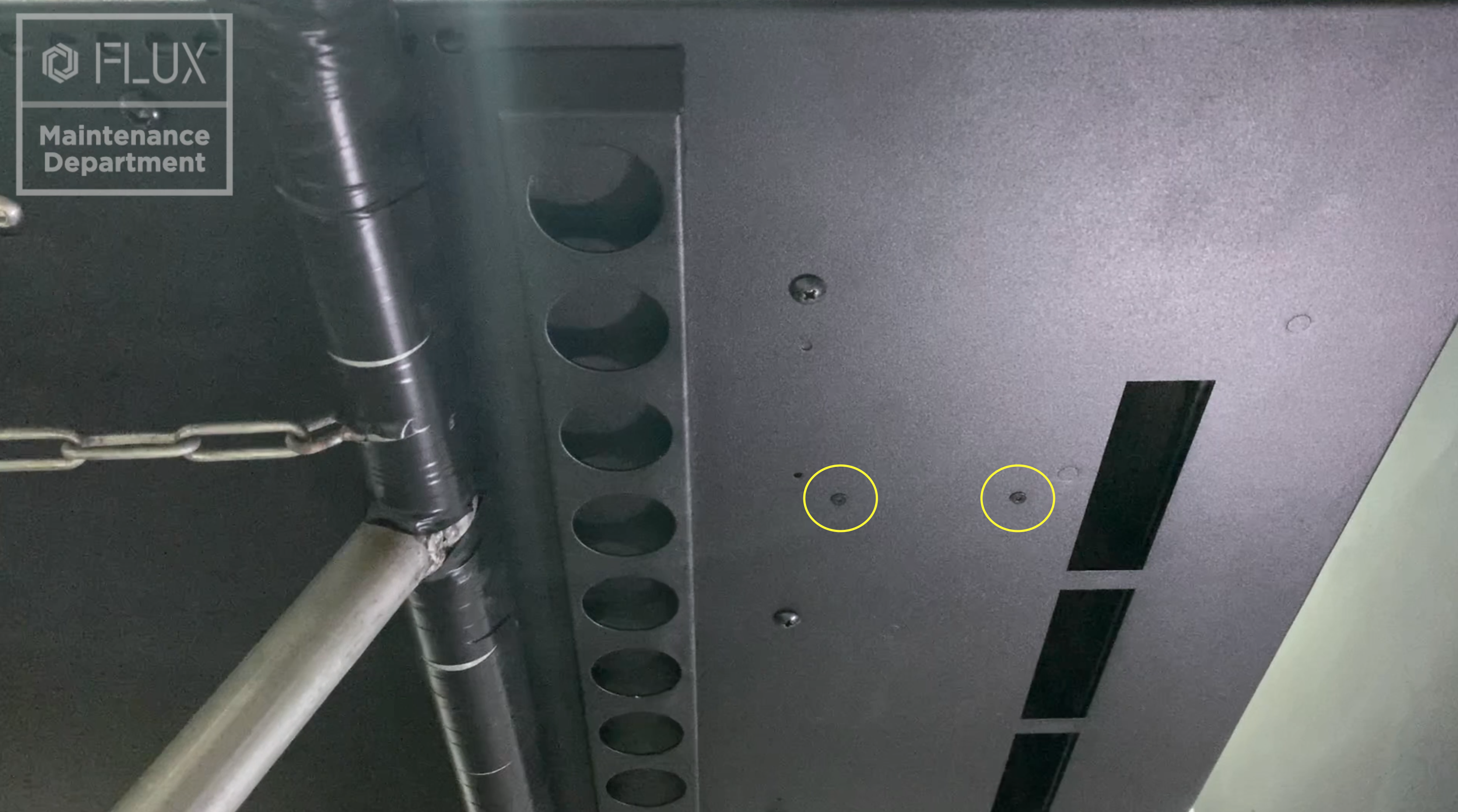

1. Entfernen Sie mit dem T8-Schlüssel die beiden Befestigungsschrauben der Luftpumpe.

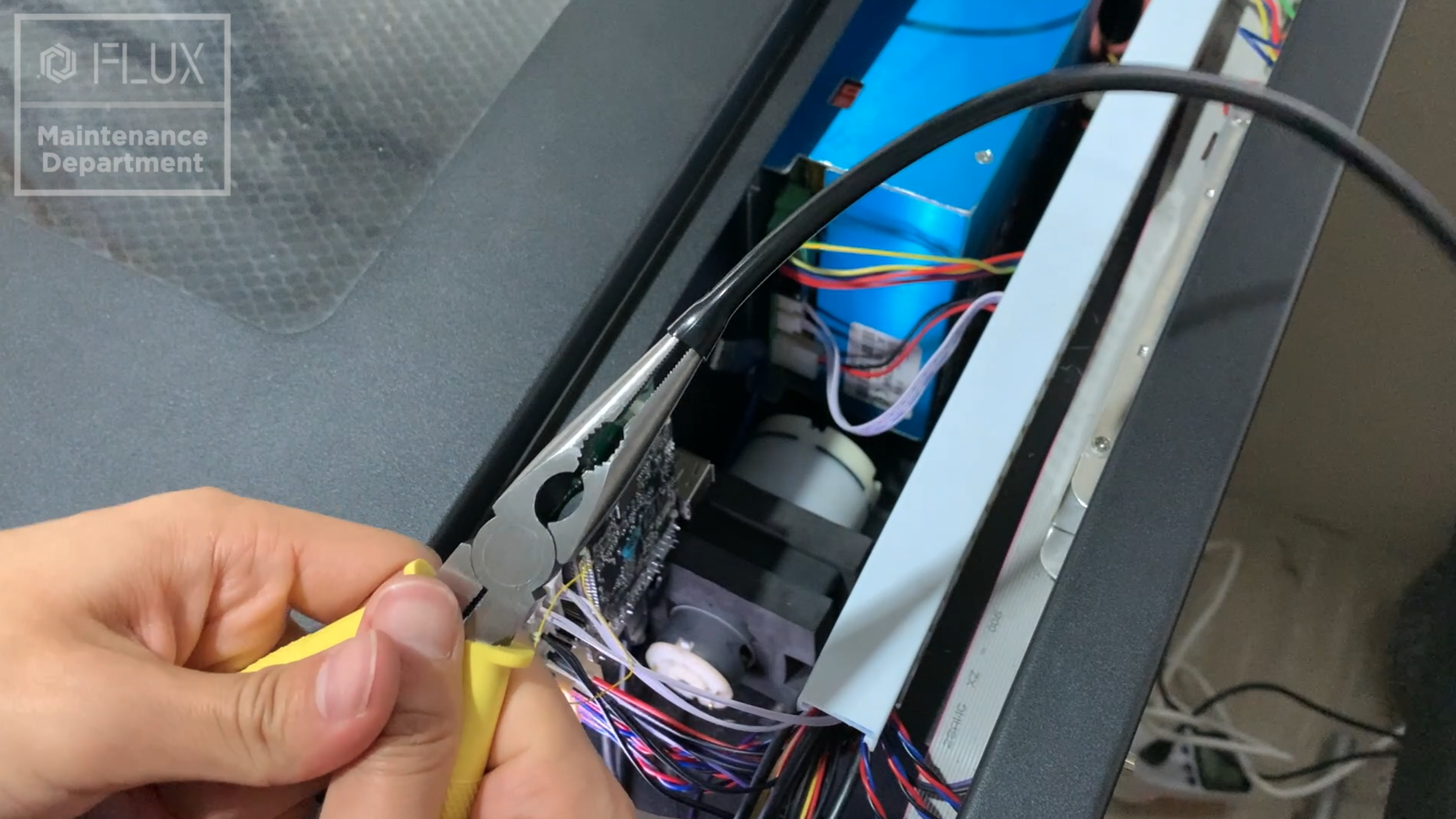

2. Erweitern Sie mit einer Spitzzange die Öffnung des Luftschlauchs leicht.

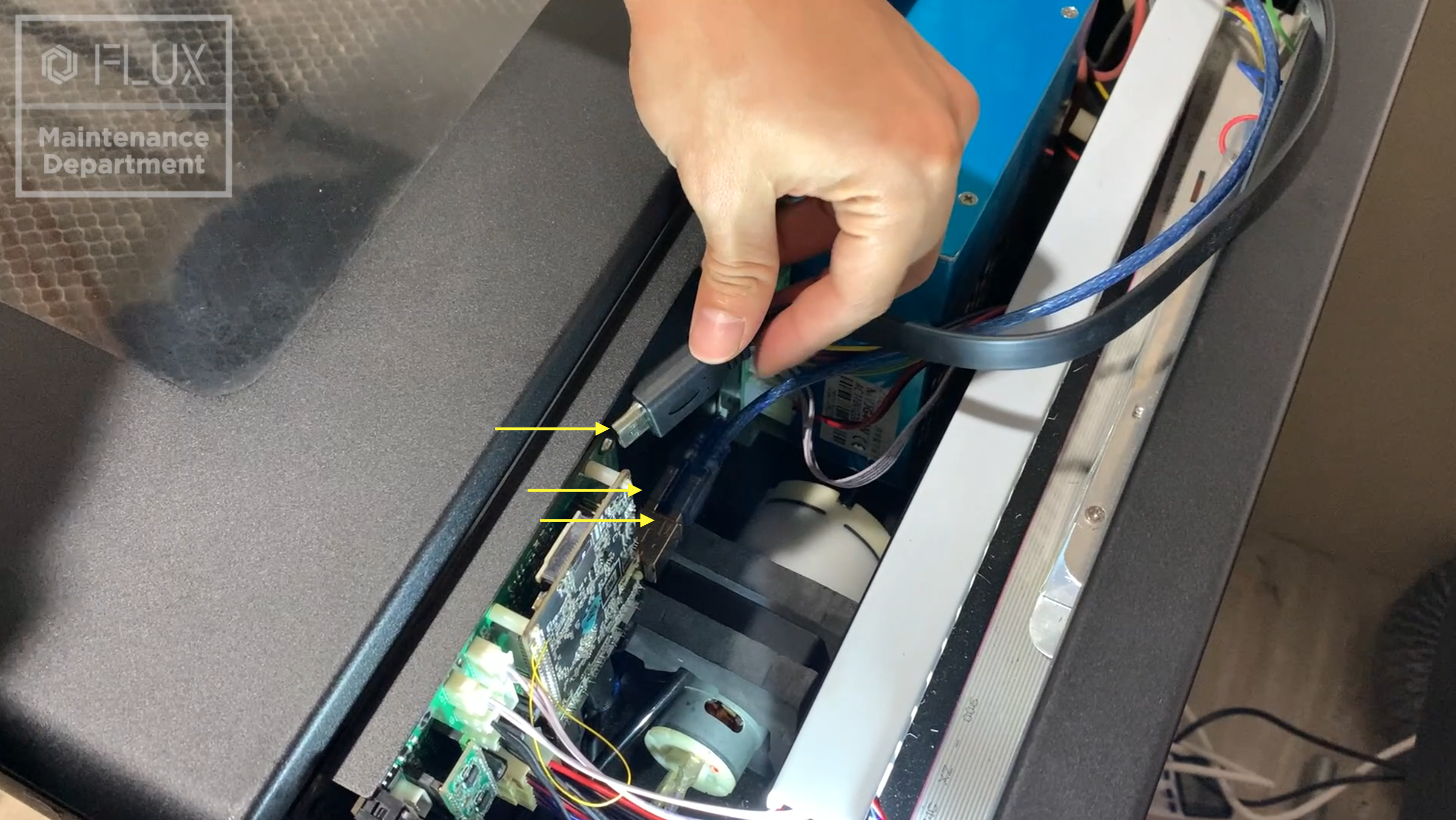

3. Trennen Sie die drei Steckverbinder auf der Hauptplatine.

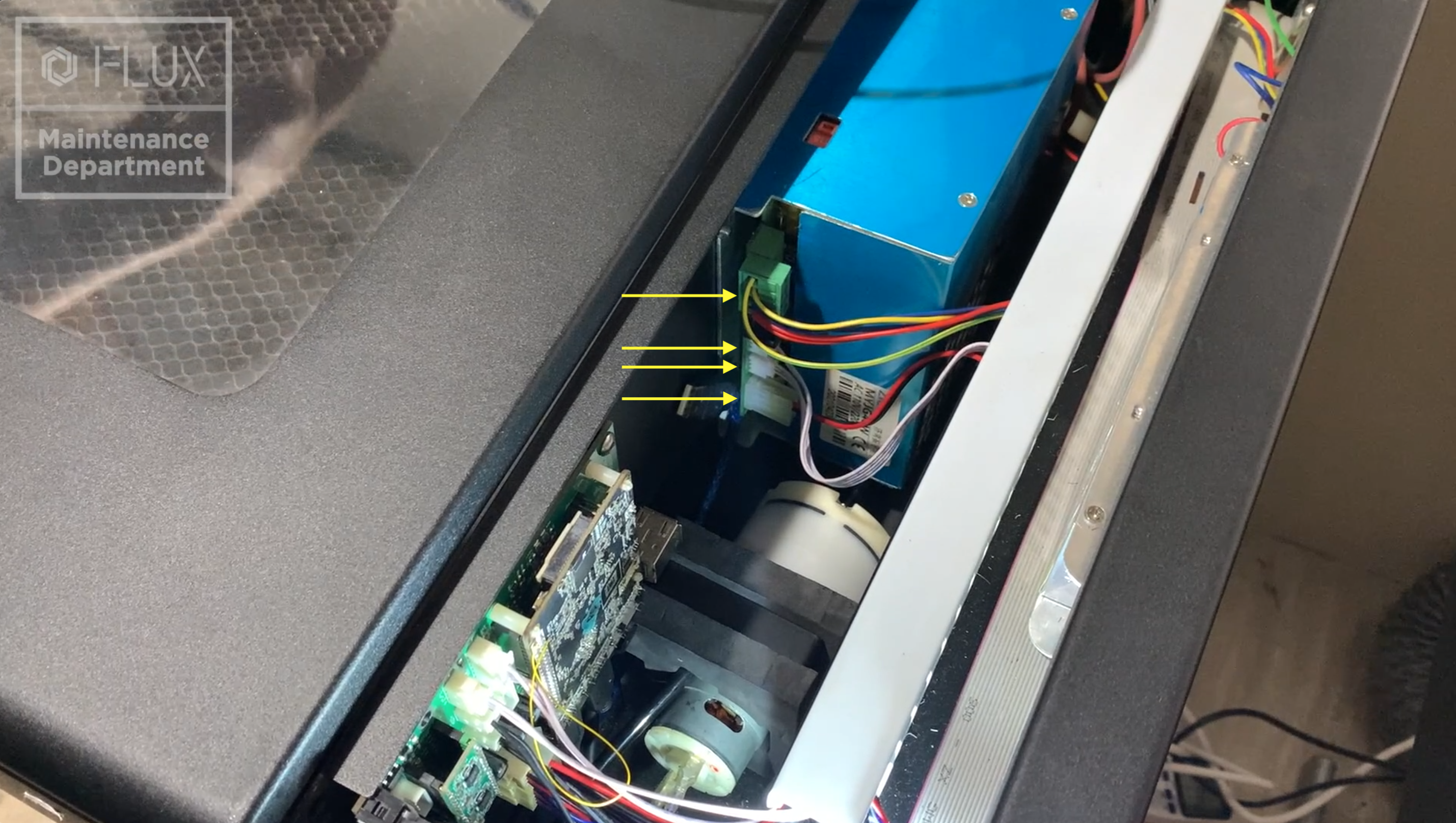

4. Trennen Sie die 4 Steckverbinder am Laser-Netzteil.

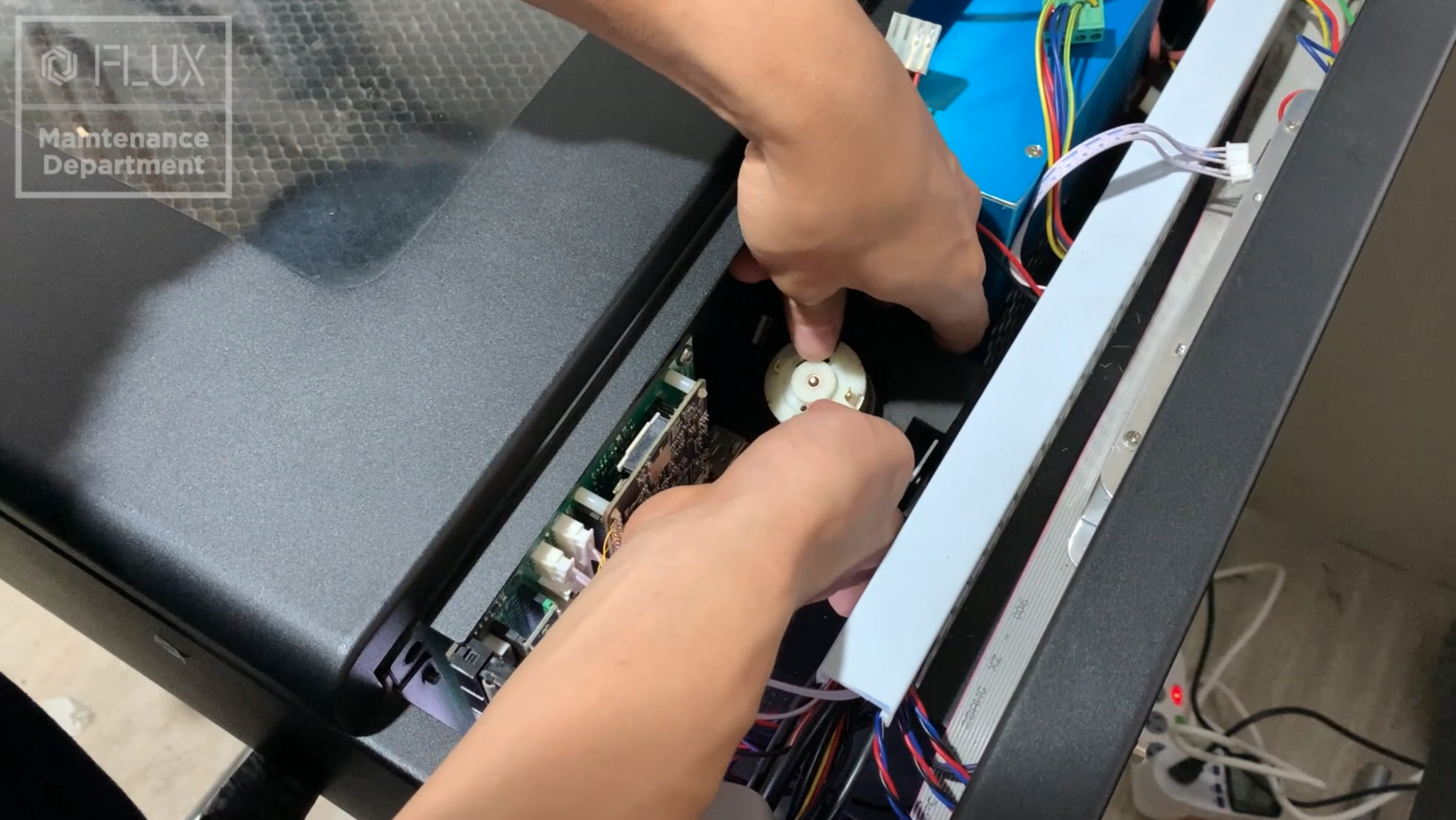

5. Entfernen Sie den Schaumstoff von der Luftpumpe.

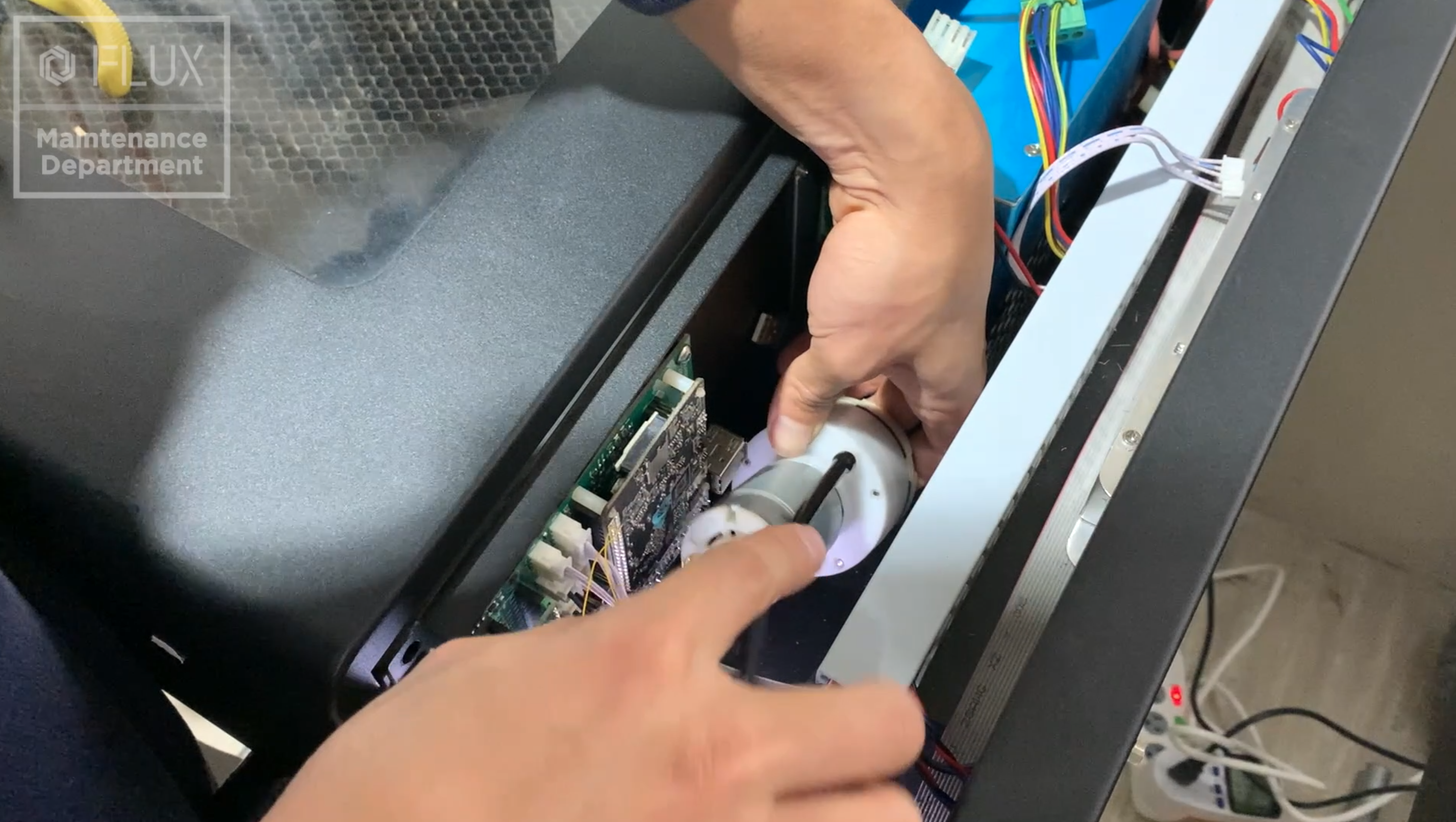

6. Verbinden Sie den Luftschlauch mit dem Lufteinlass.

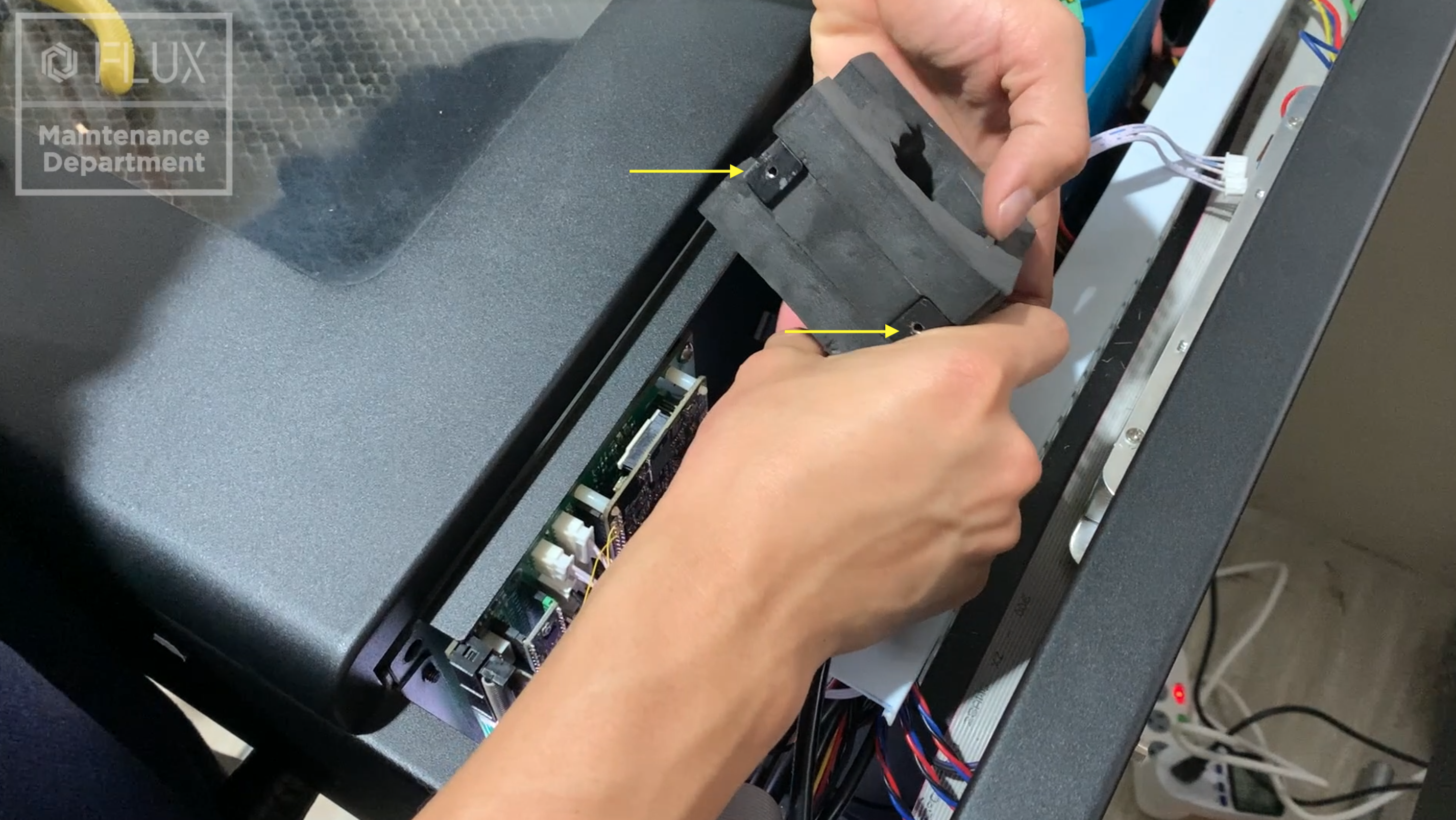

7. Die Schraubenlöcher sollten nach unten zeigen.

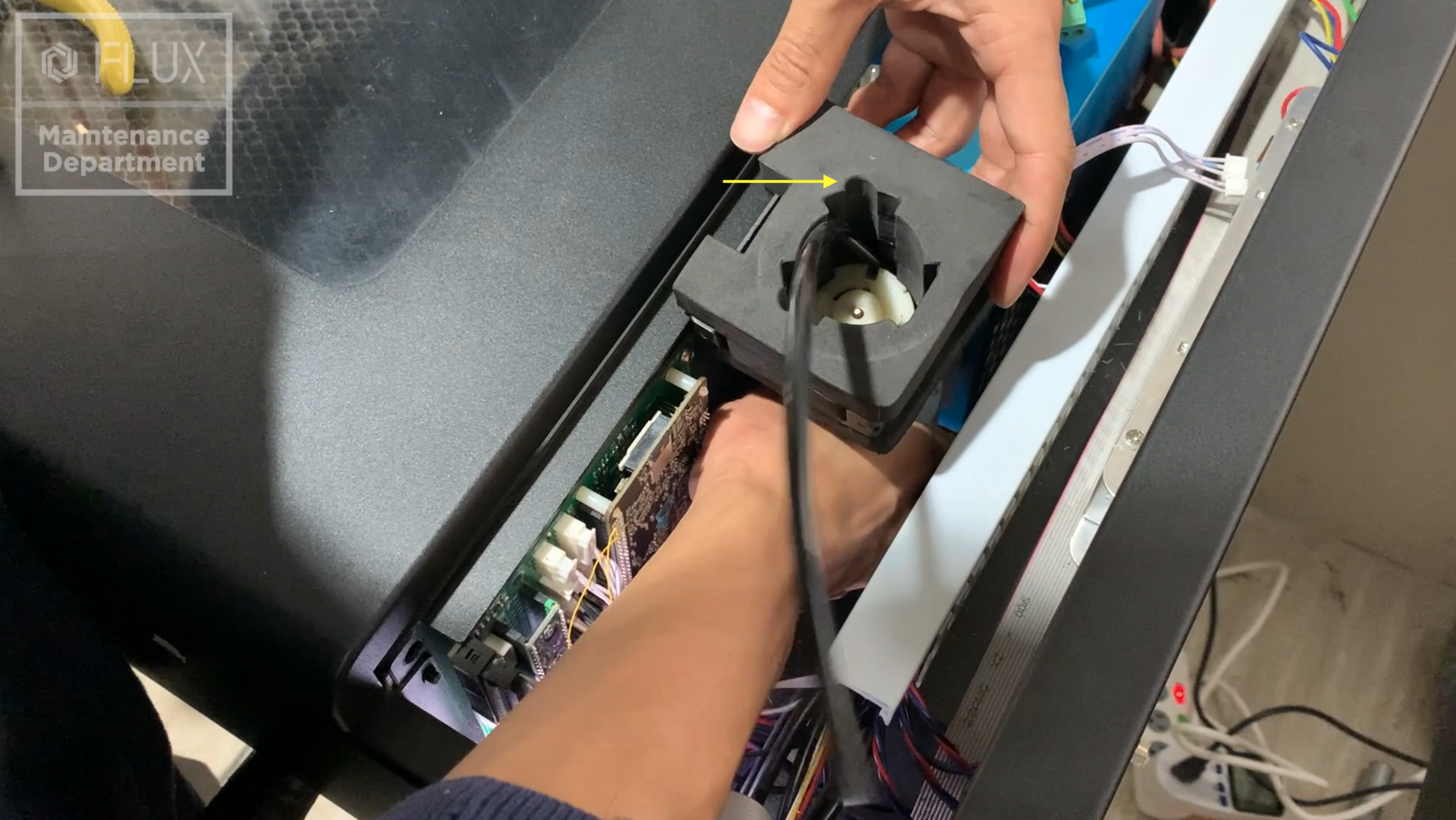

8. Setzen Sie den Schaumstoff mit der Luftpumpe auf; der Luftschlauch sollte durch die runde Öffnung des Schaumstoffs geführt werden.

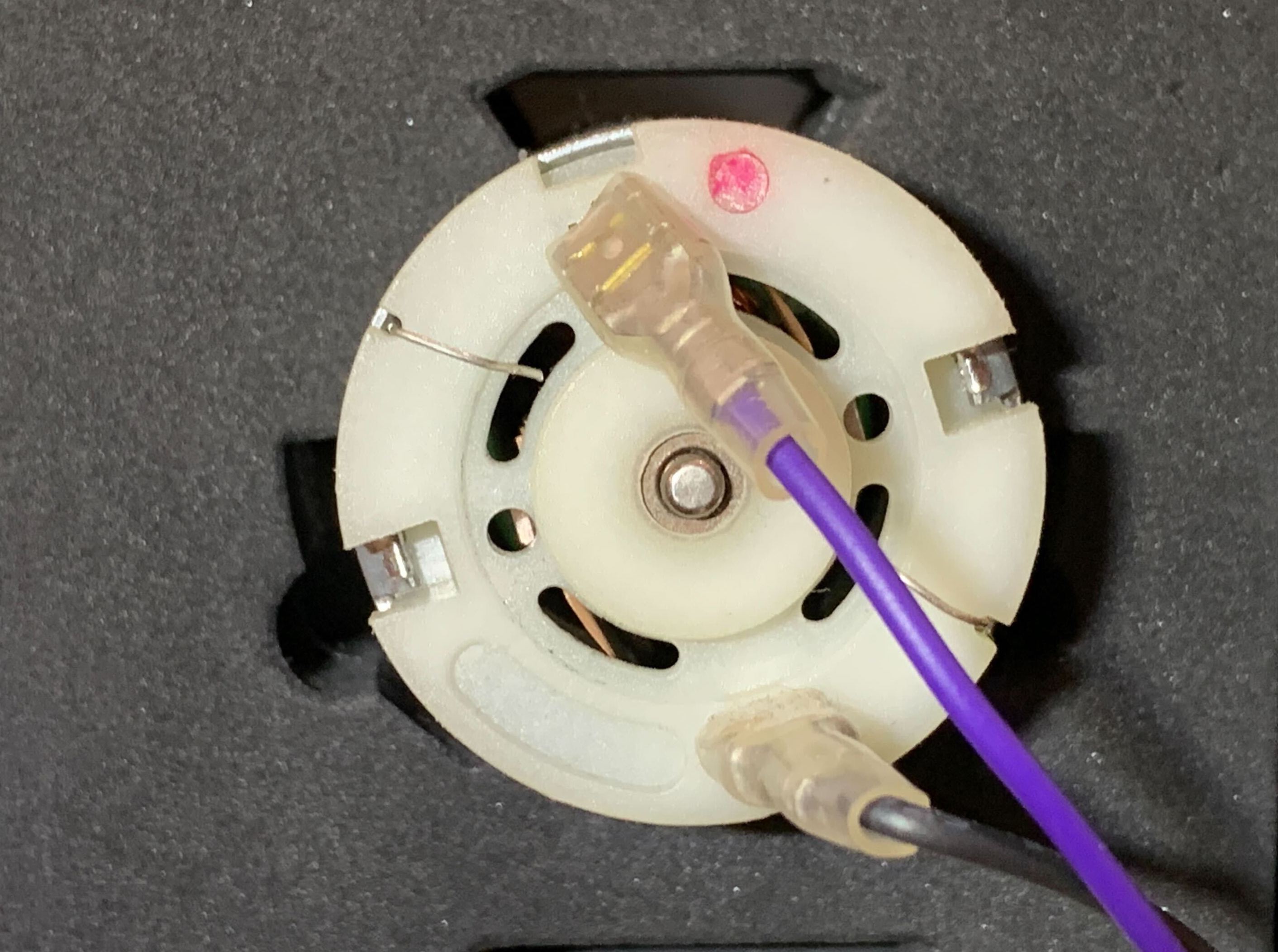

9. Schließen Sie die Kabel der Luftpumpe an (das blaue Kabel gehört zur Elektrode mit der roten Punktmarkierung).

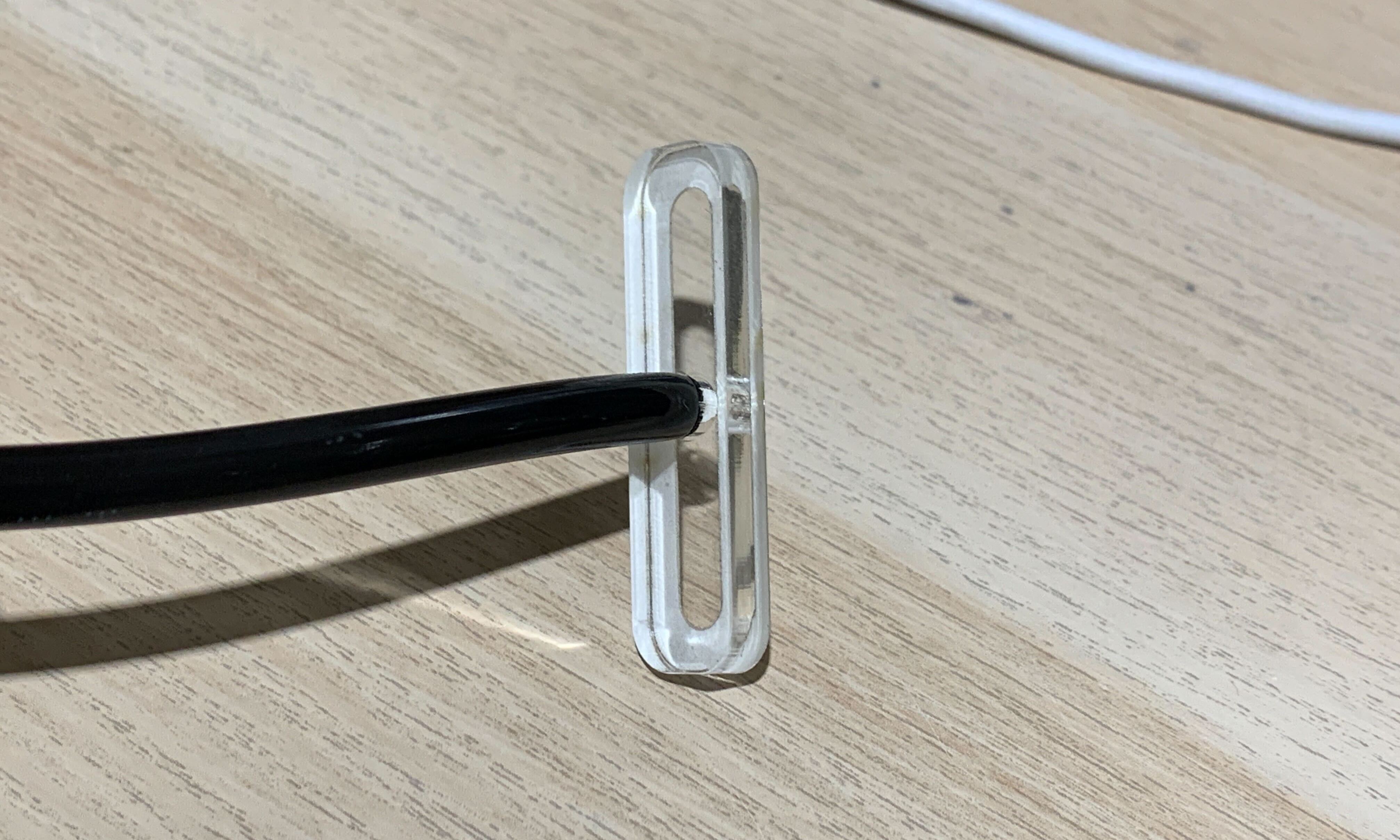

10. Führen Sie den Schlauch in die Öffnung der Halterung ein.

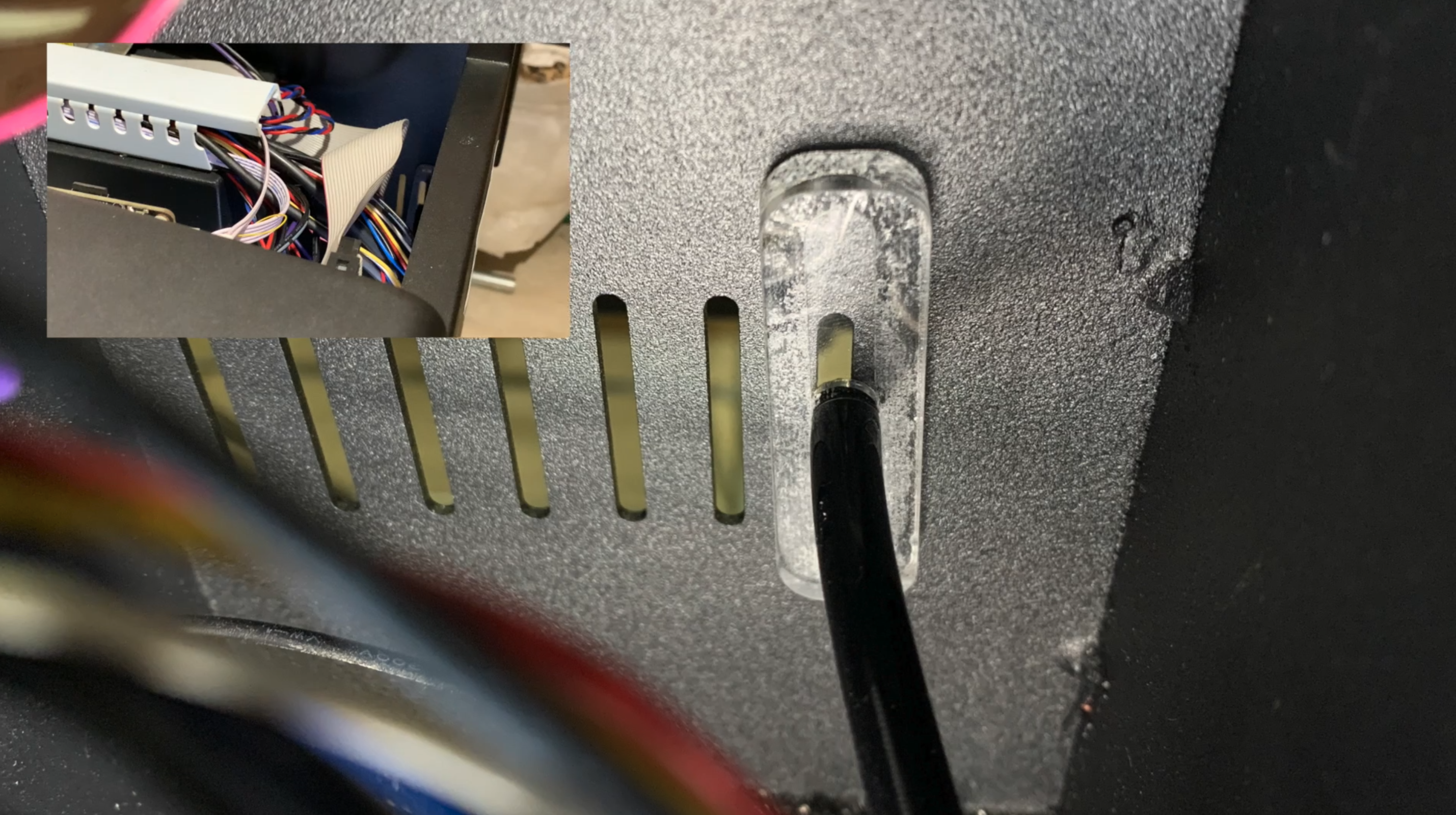

11. Befestigen Sie die Halterung mit einem Aufkleber an der Lüftungsöffnung.

12. Verbinden Sie die Steckverbinder am Laser-Netzteil.

13. Schließen Sie die Steckverbinder an der Hauptplatine an.

14. Verwenden Sie einen T8-Schlüssel, um die Befestigungsschrauben der Luftpumpe festzuziehen.

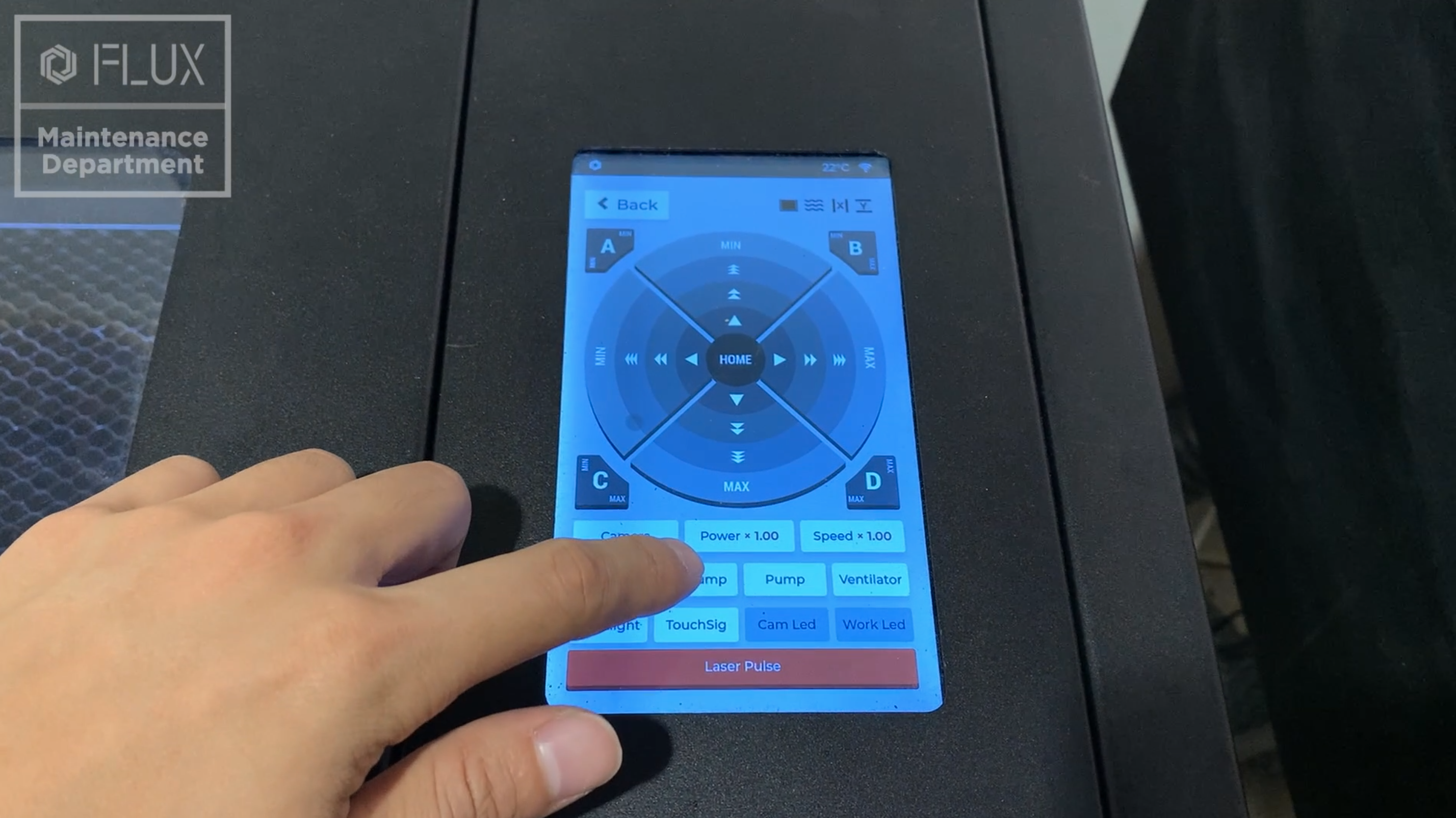

15. Schalten Sie das Gerät ein und überprüfen Sie die Ansaugfunktion der Luftpumpe.

16. ENDE
