Beambox / Beambox Pro - Laserröhren-Austausch

(Bitte aktivieren Sie die englischen Untertitel auf YouTube)

Für den Austausch der Laserröhre mit der alten Halterung bei der älteren Version der Beambox können Sie sich das beamo-Video als Referenz ansehen.

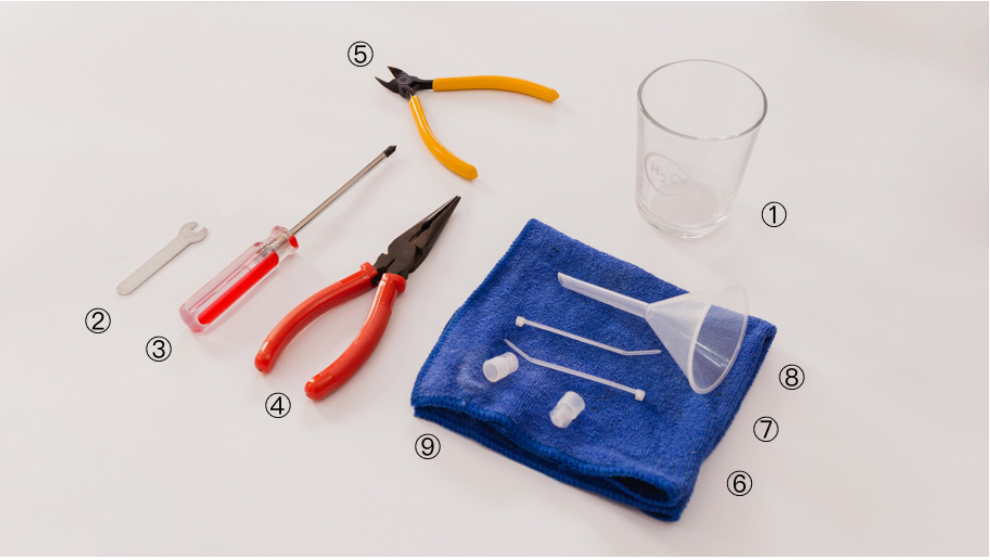

Werkzeuge

Zubehörbox:
① kleiner Schraubenschlüssel
② Trichter

Laserröhrenbox:
⑥ Kabelbinder
⑧ Laserröhrenschlauchstopfen

Selbst zu besorgen:
③ Kreuzschlitzschraubendreher
④ Spitzzange
⑤ Seitenschneider
⑨ Handtuch
⑩ Wasserbehälter

 Bitte trennen Sie vor Beginn der Arbeiten das Gerät vom Stromnetz.

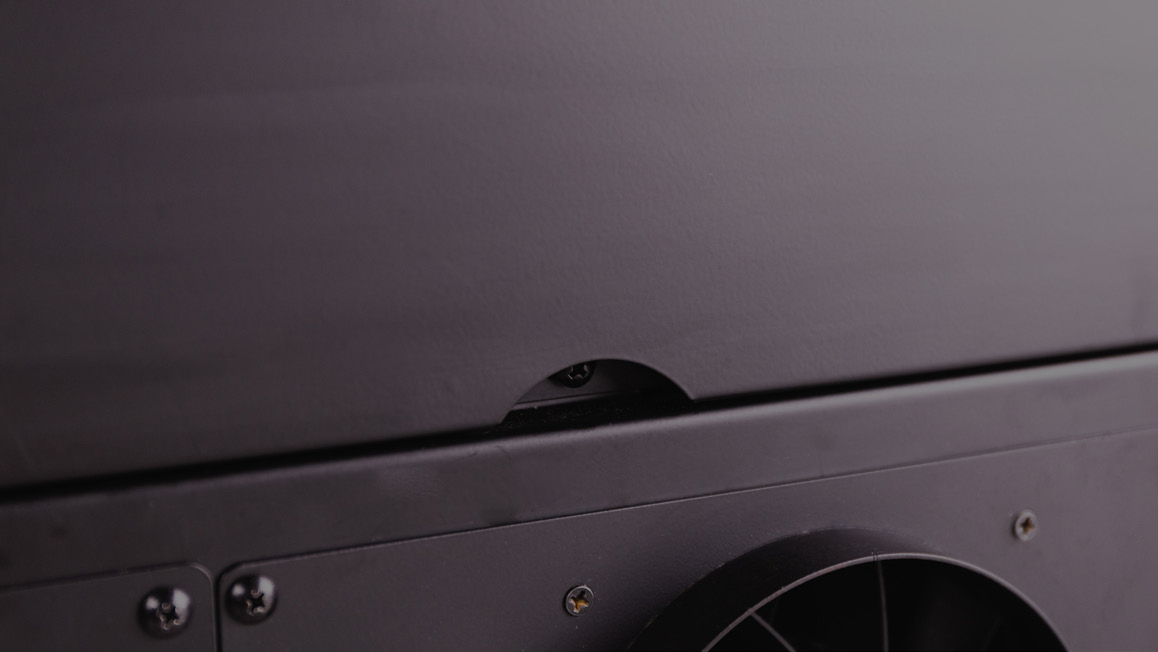

1. Entfernen Sie die Schraube im Griff der hinteren Abdeckung und öffnen Sie dann die Abdeckung.

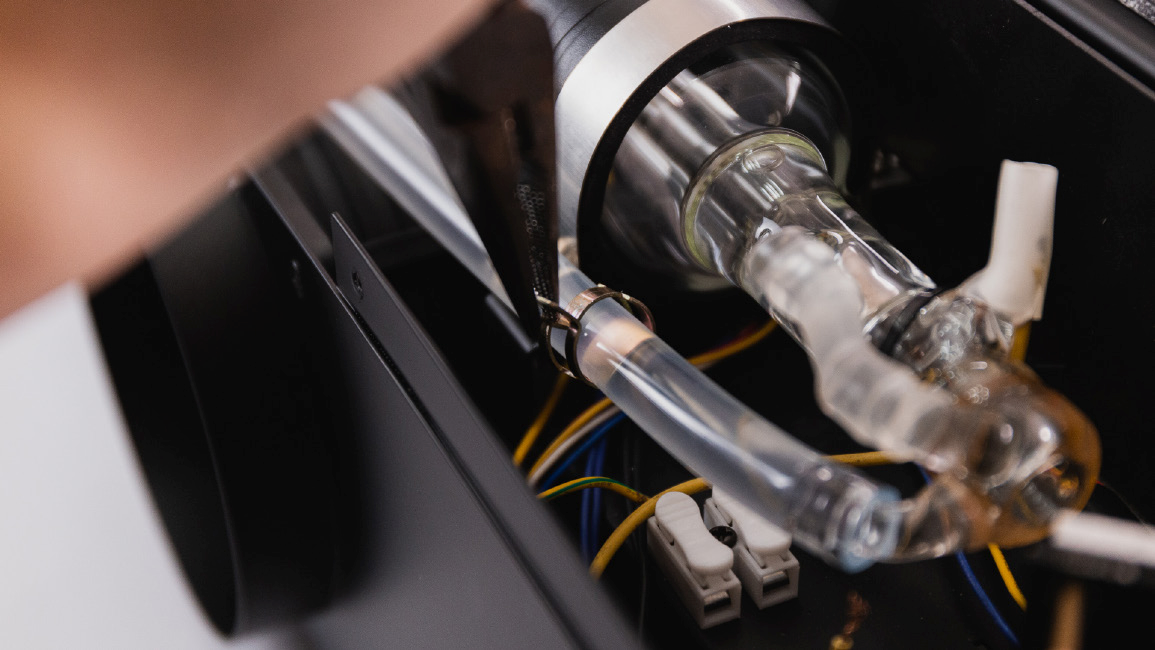

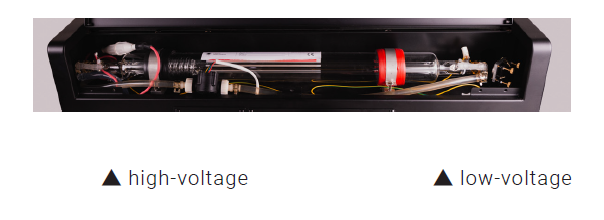

Eine Laserröhre hat zwei Enden. Das Ende mit dem roten Kabel, das sich näher am Touchscreen befindet, wird als Hochspannungsseite bezeichnet. Das andere Ende neben dem ersten Spiegel wird als Niederspannungsseite bezeichnet.

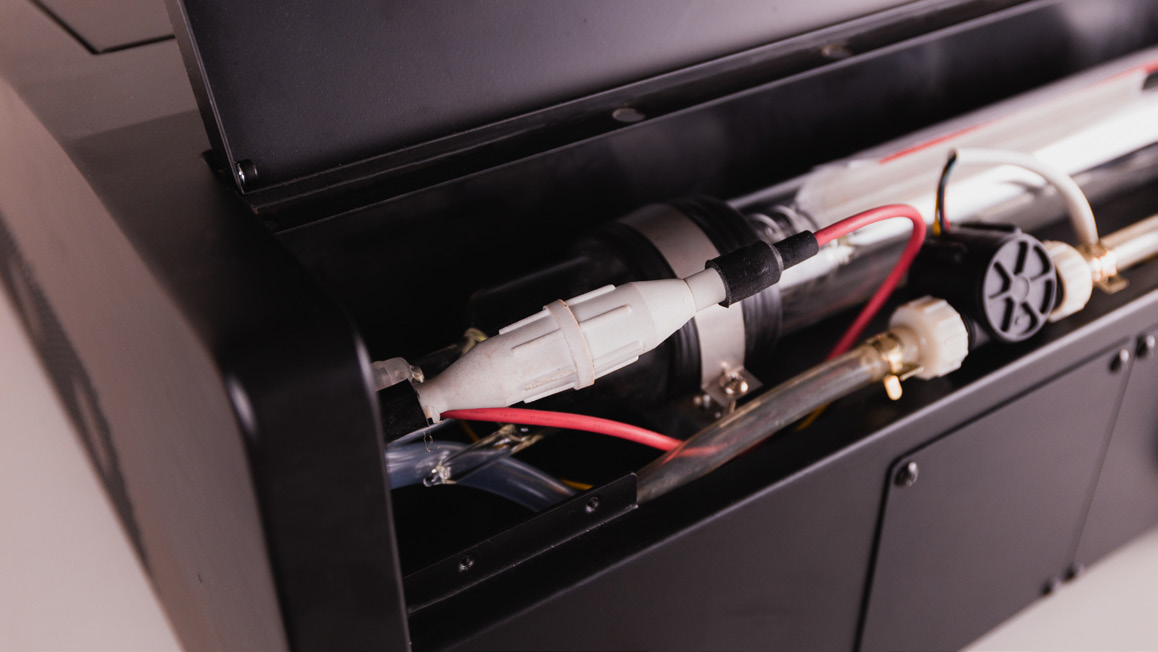

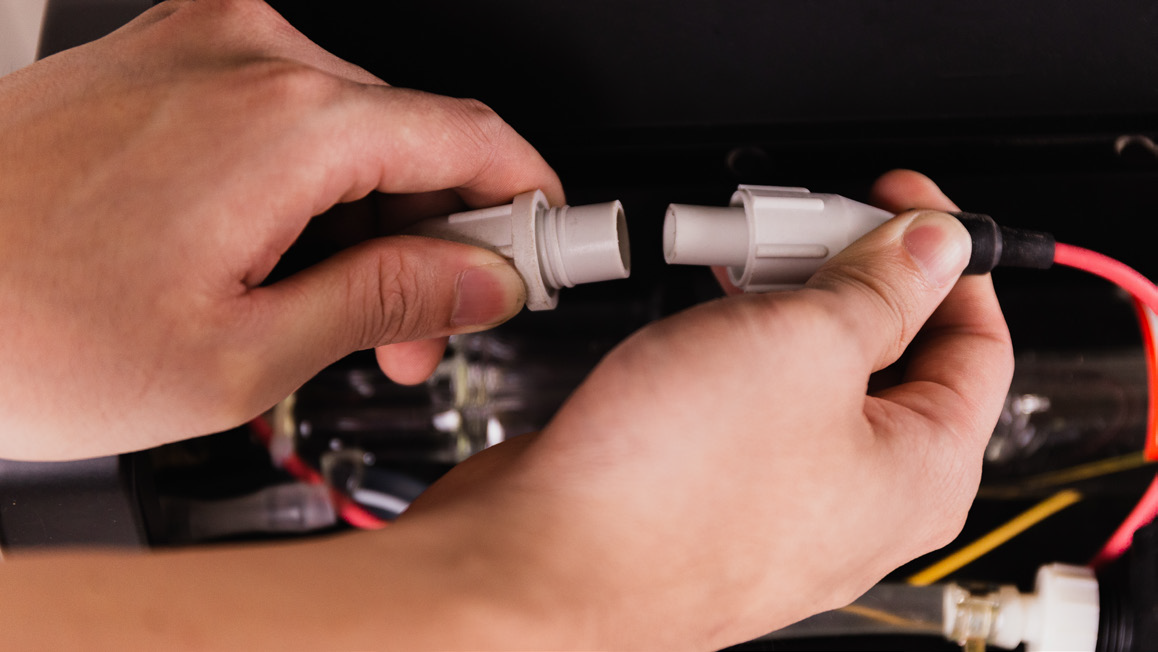

2. Lokalisieren Sie den weißen Steckverbinder an der Hochspannungsseite. Drehen Sie den Steckverbinder auf und trennen Sie ihn.

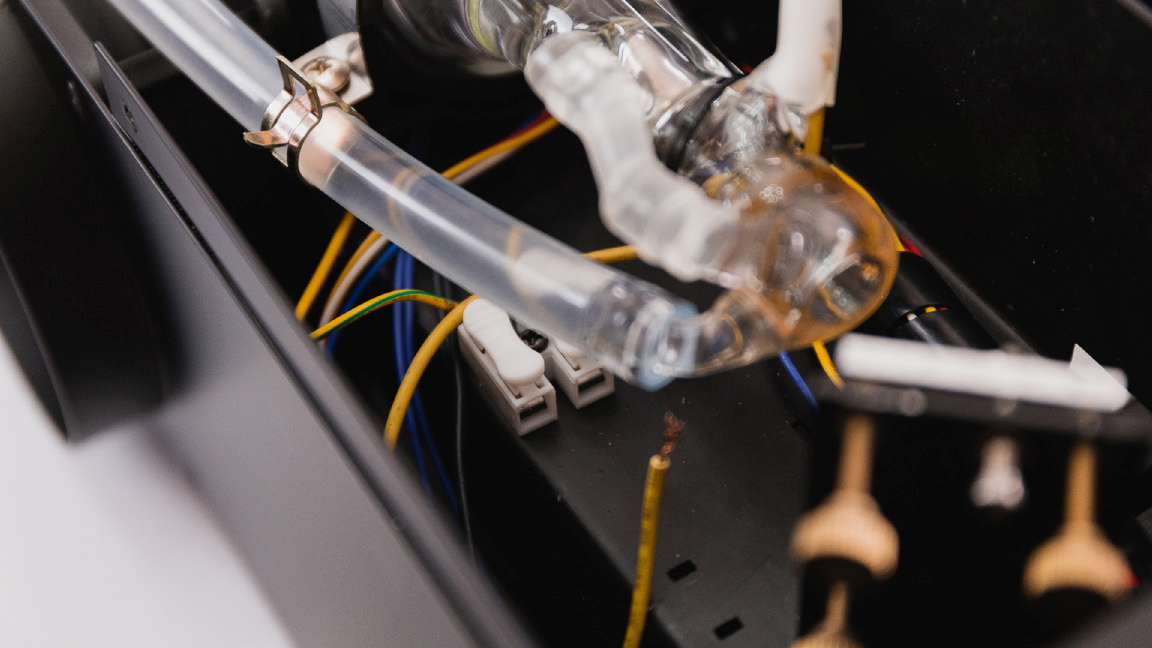

3. Finden Sie die weiße Anschlussklemme in der Nähe der Niederspannungsseite.

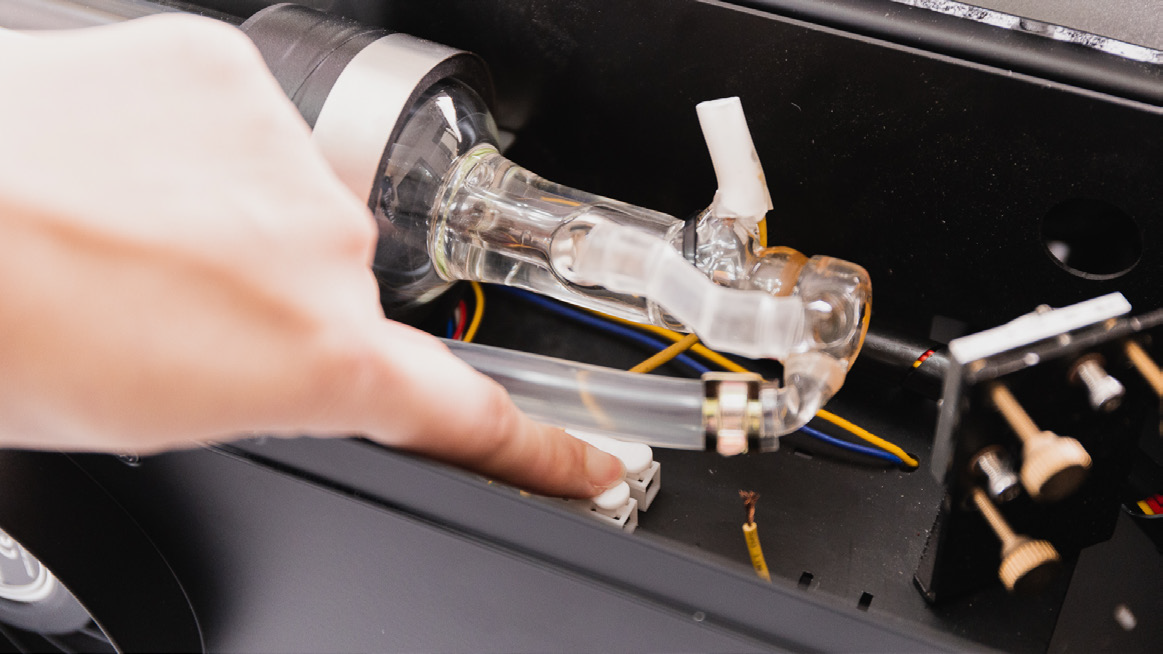

Drücken Sie den Knopf an der weißen Klemme, um das mit der Niederspannung verbundene Kabel zu lösen und zu entfernen.

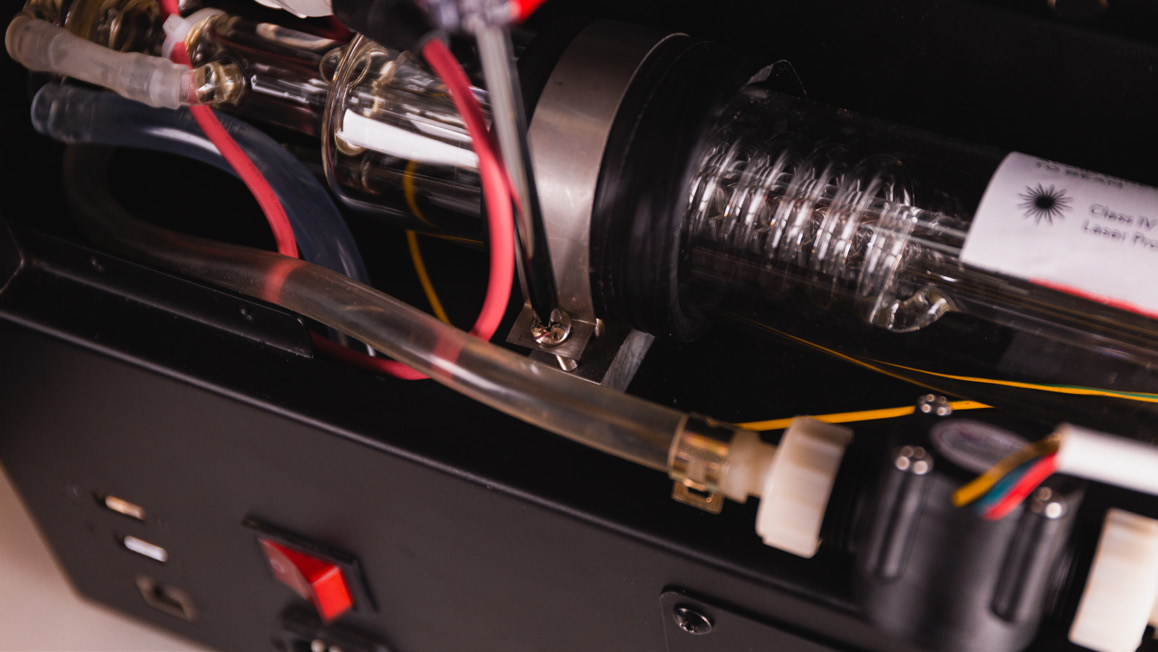

4. Entfernen Sie die Schrauben der Laserröhrenhalterung auf beiden Seiten.

5. Bewegen Sie die Schlauchschelle mit einer Zange von der Laserröhre weg. Entnehmen Sie die Laserröhre aus dem Gehäuse und positionieren Sie die Niederspannungsseite über einem Auffangbehälter. Trennen Sie den Schlauch von der Röhre und lassen Sie das Wasser ablaufen. Verschließen Sie anschließend den Schlauch mit einem Stopfen.

▲ Positionieren Sie das Niederspannungsende über einem Auffangbehälter.

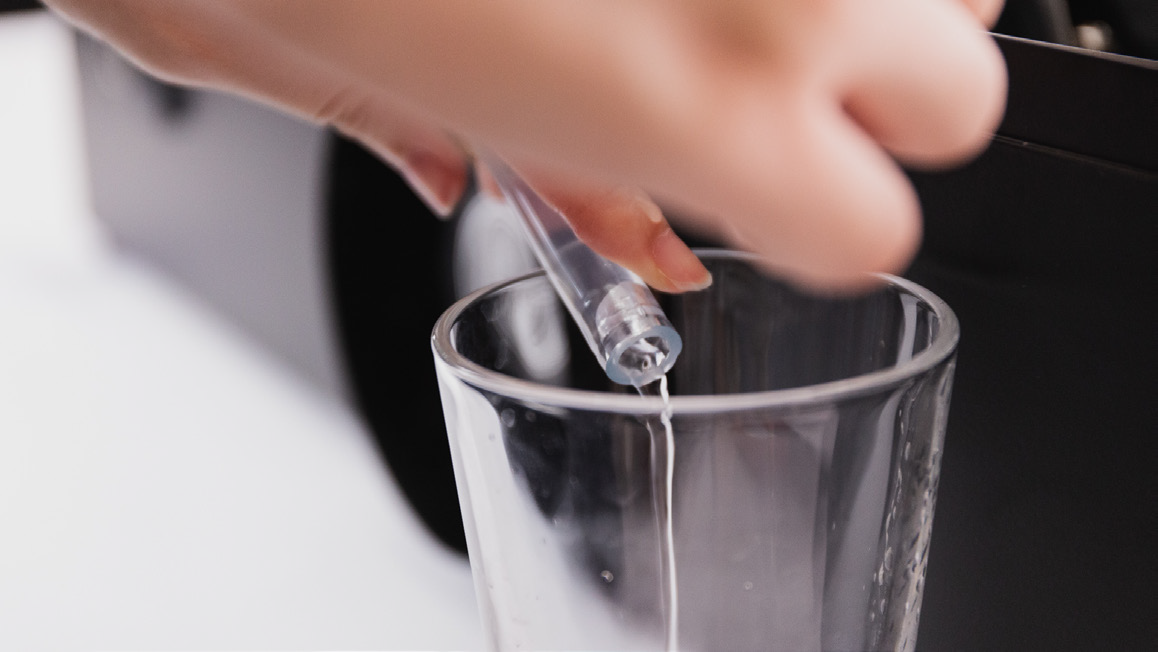

▲ Ziehen Sie den Schlauch ab und entleeren Sie die Röhre

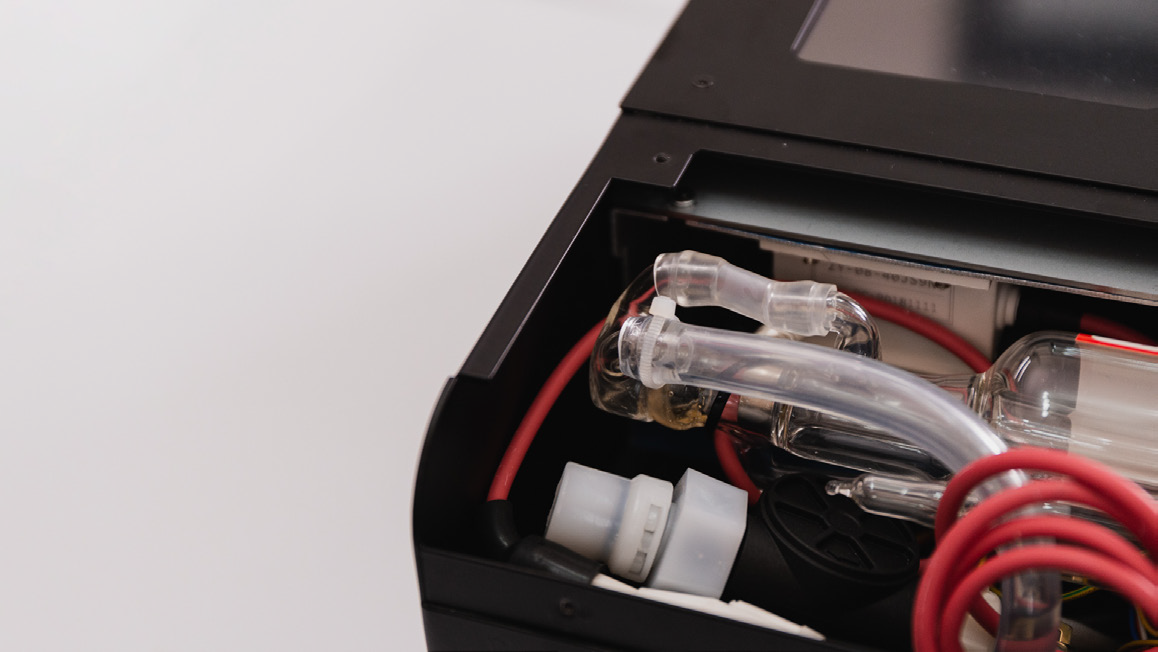

6. Legen Sie ein Handtuch unter die Hochspannungsseite. Durchtrennen Sie den Kabelbinder am Schlauchende mit einem Seitenschneider oder einer Schere. Ziehen Sie den Schlauch ab, sodass die Röhre vollständig gelöst und entfernt werden kann.

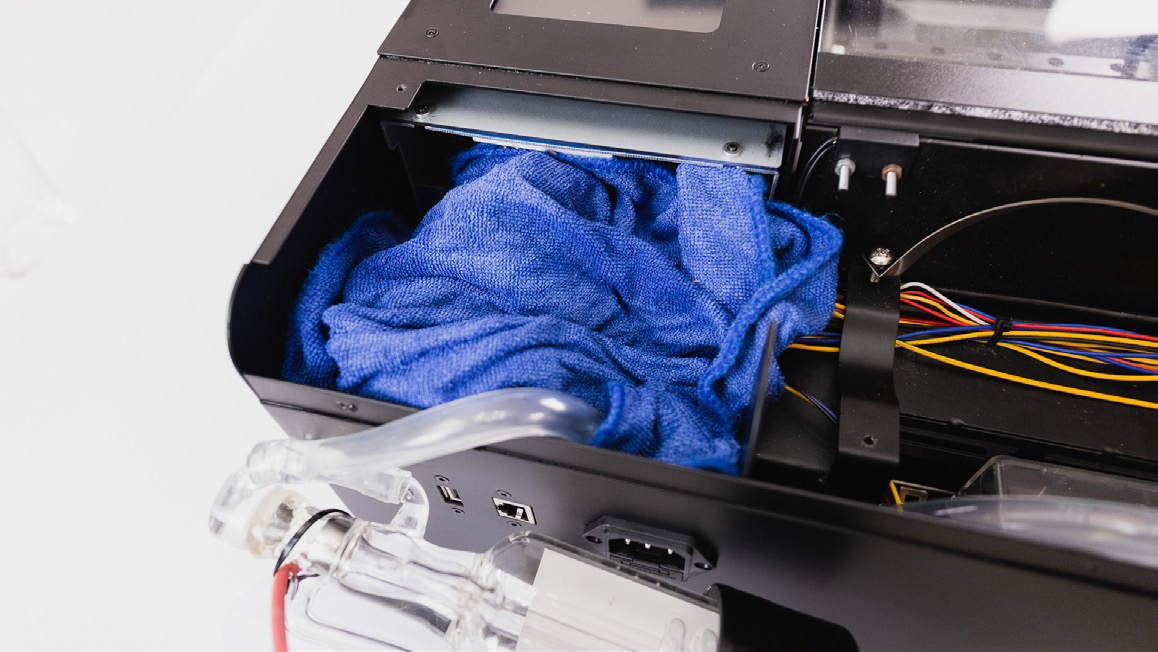

▲ Legen Sie ein Tuch unter die Hochspannungsseite.

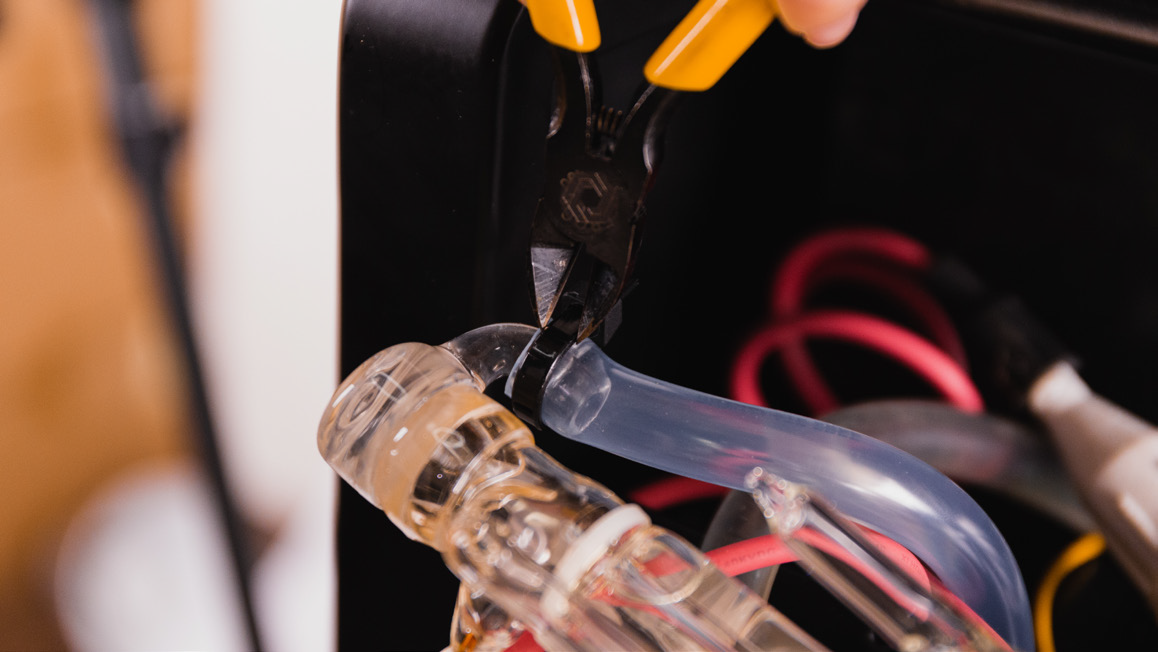

▲ Durchtrennen Sie den Kabelbinder am Schlauchende.

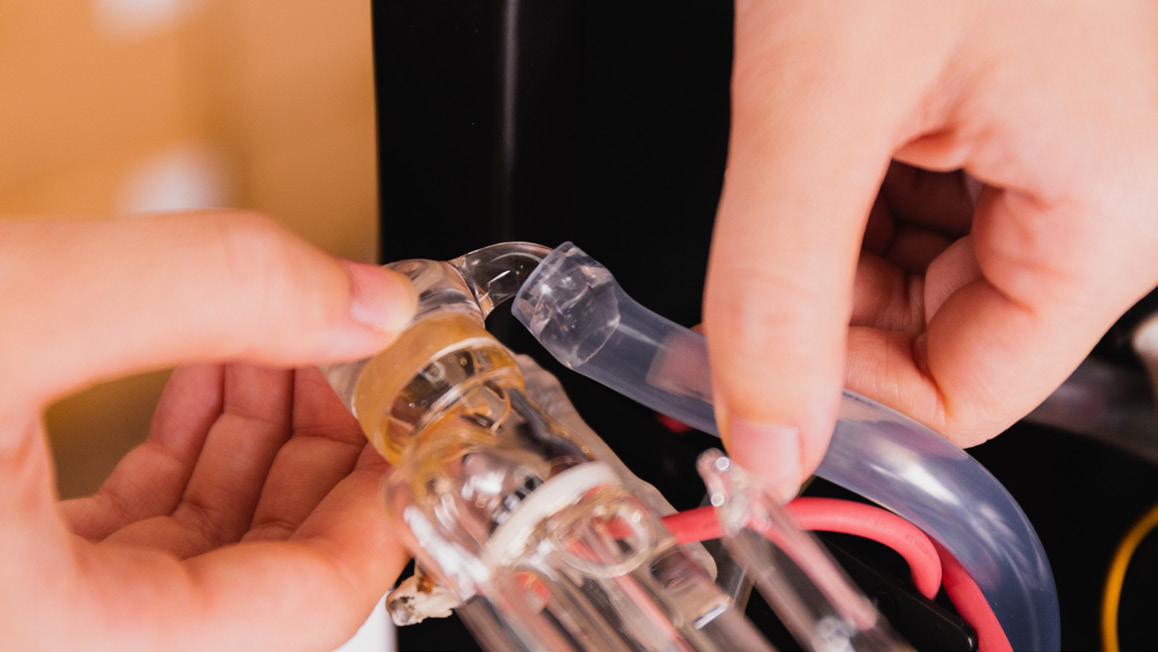

▲ Ziehen Sie den Schlauch ab und verschließen Sie das Ende

 Vermeiden Sie, dass Wasser in das Gerät gelangt. Sollte dies dennoch passieren, wischen Sie die Feuchtigkeit auf und warten Sie, bis das Gerät vollständig getrocknet ist.

▲ Die Laserröhre kann nun vollständig entfernt werden

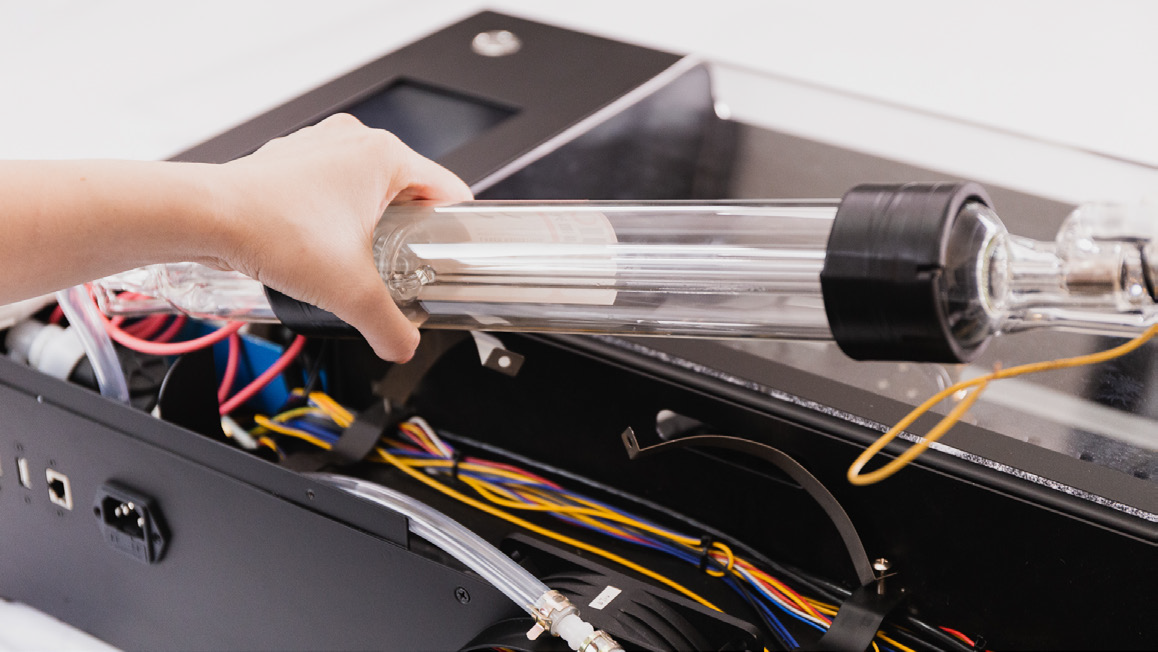

7. Setzen Sie die neue Laserröhre ein und verbinden Sie die Schläuche an beiden Enden. Fixieren Sie das Hochspannungsende mit einem Kabelbinder und befestigen Sie das andere Ende mit der originalen Metallschlauchschelle.

▲ Setzen Sie die neue Laserröhre ein und schließen Sie die Schläuche an

▲ Fixieren Sie das Hochspannungsende mit einem Kabelbinder

▲ Befestigen Sie das Niederspannungsende mit der originalen Metallschlauchschelle.

 Lösen Sie die Metallschelle langsam, um eine Beschädigung der Röhre durch die zurückschnellende Kraft zu vermeiden.

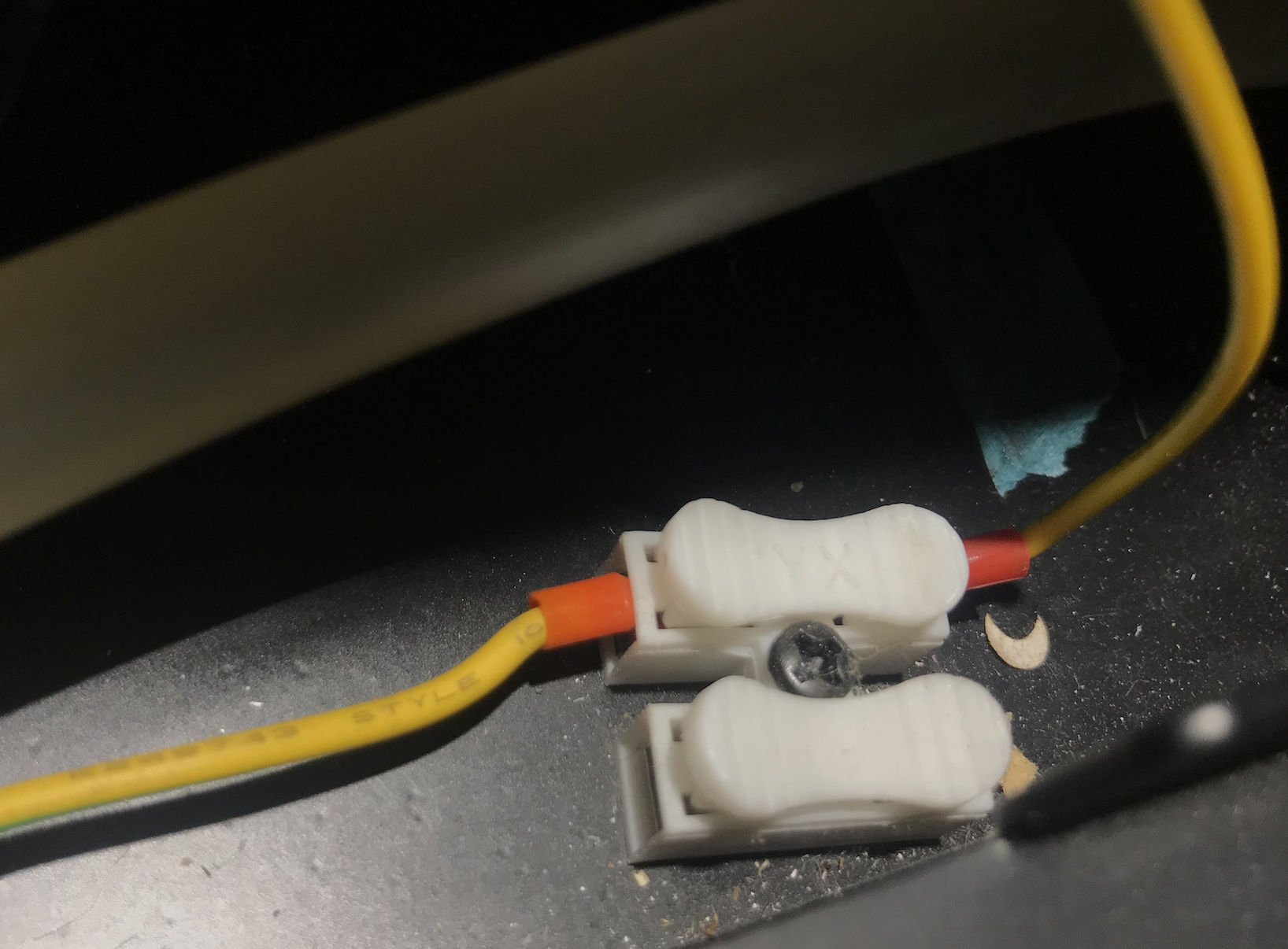

▲ Die 2 gelben Kabel müssen auf derselben Seite sein

8. Schließen Sie den weißen Stecker auf der Hochspannungsseite wieder an. Stecken Sie das Kabel in die Klemme auf der Niederspannungsseite und stellen Sie sicher, dass es fest sitzt und nicht herausfallen kann. Überprüfen Sie, ob das Kabel sicher in der Klemme fixiert ist.

▲ Schließen Sie den weißen Stecker auf der Hochspannungsseite wieder an.

▲ Prüfen Sie, ob das Kabel fest in der Klemme sitzt

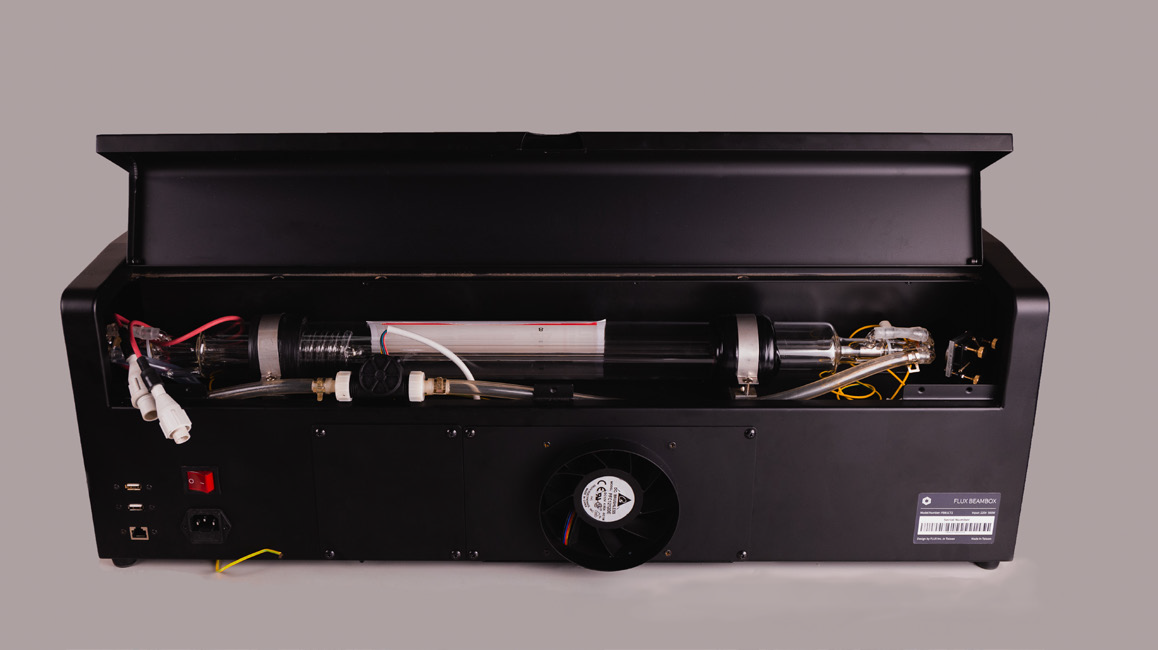

9. Platzieren Sie die Laserröhre im Gehäuse. Stellen Sie sicher, dass an beiden Enden der Röhre ein Abstand breiter als ein Finger vorhanden ist. Der Anschluss an der Laserröhre, der mit dem dicken roten Kabel verbunden ist, sollte nach oben zeigen. Montieren Sie die Schrauben der Röhrenhalterung und stellen Sie sicher, dass die Röhre fest fixiert ist.

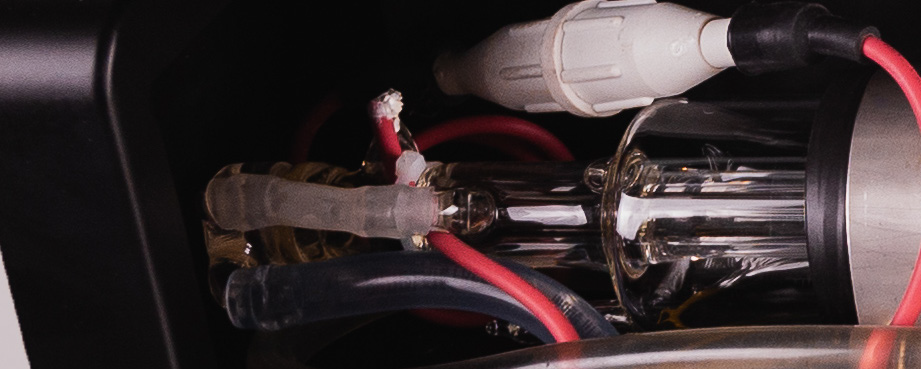

Achten Sie darauf, dass der Anschluss des roten Kabels nach oben zeigt und nicht in einem anderen Winkel. Lassen Sie das Ende der Röhre nicht die Gehäuseseite berühren oder in deren Nähe kommen. Eine falsche Positionierung der Röhre kann zu Spannungsüberschlägen führen.

10. Überprüfen Sie die gesamte Installation. Das Gerät ist nun betriebsbereit.

Berühren Sie nicht den Bereich in der Nähe der Hochspannungsseite der Röhre, um einen elektrischen Schlag zu vermeiden.

11. Drücken Sie "Wartung", und der Laserkopf fährt in die Ausgangsposition. Drücken Sie "Pumpe", und das Kühlwasser wird in die Laserröhre gepumpt.

Achten Sie darauf, nicht "Laser" zu drücken. Bringen Sie Ihre Finger nicht in die Nähe der Laseraustrittsöffnung.

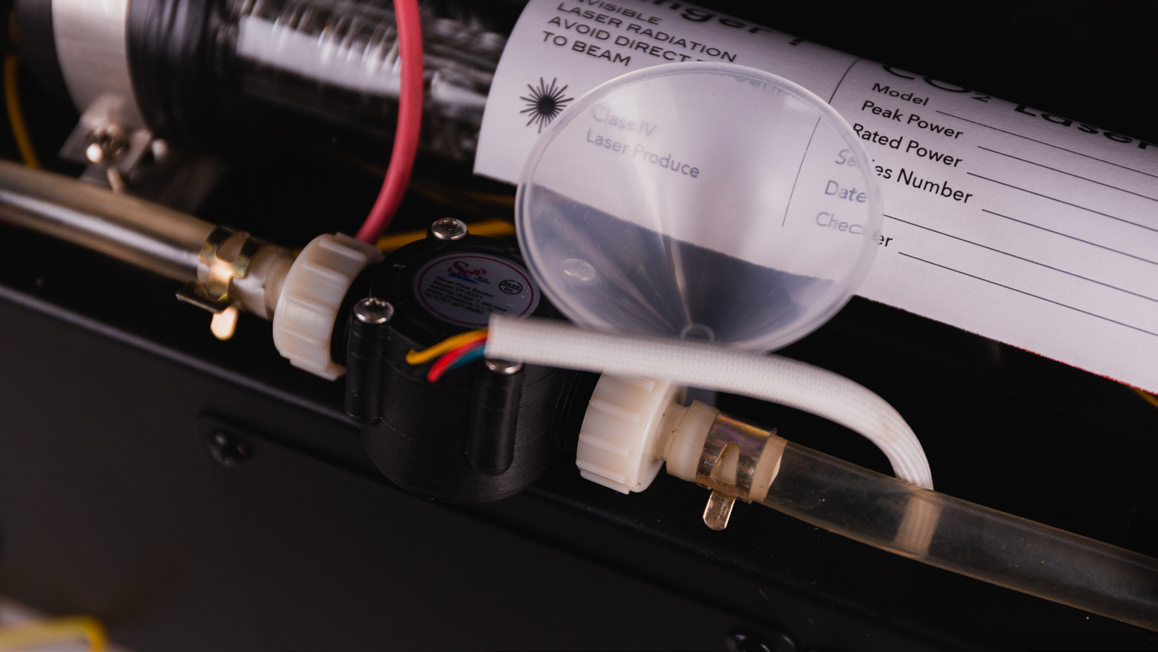

12. Trennen Sie die Stromversorgung und öffnen Sie den Deckel des Wassertanks. Füllen Sie den Tank mithilfe eines Trichters und verschließen Sie ihn wieder.

Beobachten Sie den Wasserstand sorgfältig, um ein Überlaufen zu verhindern. Es wird empfohlen, destilliertes Wasser zu verwenden.

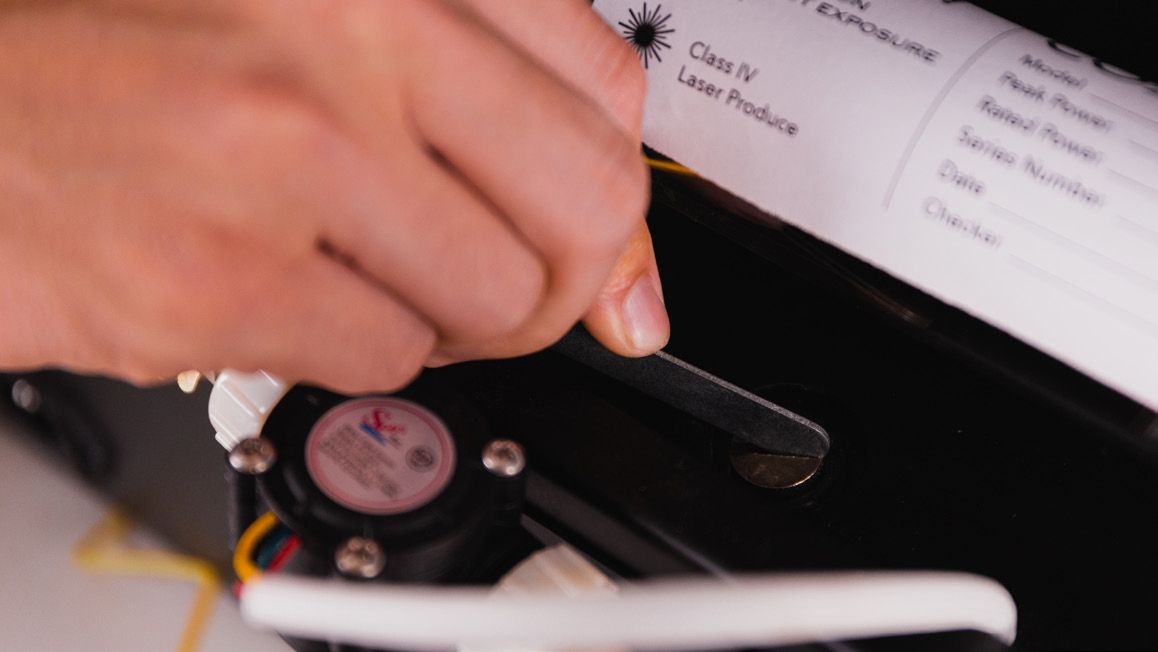

▲ Verwenden Sie eine Münze oder den kleinen Schraubenschlüssel, um den Tank zu öffnen.

13. Wiederholen Sie die Schritte ⓫ und ⓬, bis der Füllstand des Tanks nicht mehr sinkt. Dann ist der Austausch abgeschlossen.
