#904 Referenzfahrt fehlgeschlagen

Aufgrund der Komplexität der Ursache hinter #904 ist es wichtig zu beachten, dass das Lesen dieses Artikels möglicherweise keine sofortige Lösung für Ihr Problem bietet. Dennoch können Sie durch sorgfältiges Befolgen der nachstehenden Schritte wertvolle Informationen sammeln, die Ihren Händlern oder dem FLUX-Support helfen, das Problem effektiver einzugrenzen. Dies wiederum reduziert die für die Fehlerbehebung benötigte Gesamtzeit.

Deaktivieren Sie den Rotationsmodus:

In einigen Fällen vergaßen Benutzer, die Rotationseinheit auszuschalten, was zu einem Homing-Fehler führte.

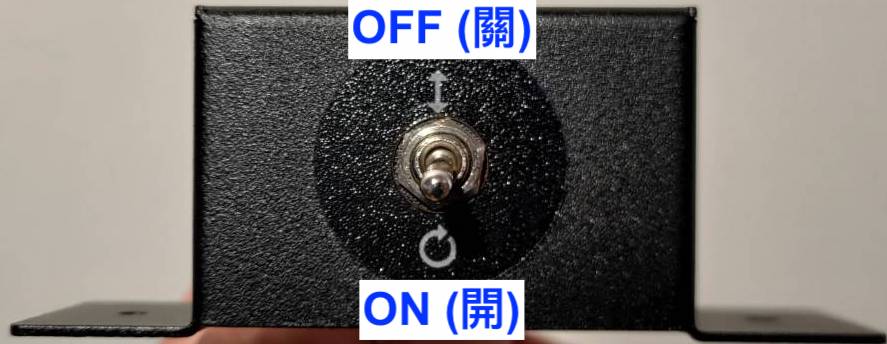

Wenn Sie ein Rotations-Add-on verwendet haben, schalten Sie es aus, indem Sie den Schalter auf die Position ( ↕ ) stellen.

Schritt 0 - Verwenden Sie die Checkliste, während Sie die Schritte durchgehen:

Diese Checkliste wird verwendet, um alle Ihre in diesem Artikel durchgeführten Aktionen zu protokollieren.
Nach Abschluss der Checkliste drucken Sie diese bitte aus, um sie als PDF zu speichern und bei Bedarf an Ihren Wiederverkäufer oder den FLUX-Support zu senden. Dies werden für uns nützliche Informationen sein, um die Fehlerbehebung durchzuführen und das Problem einzugrenzen.
Bitte beachten Sie den Link: 6-7 #904 Referenzfahrt fehlgeschlagen Checklist (Beambox Series)

Schritt 1 - Überprüfen Sie, ob der Laserkopf physisch blockiert ist:

• Schalten Sie die Maschine aus und ziehen Sie das Netzkabel ab.

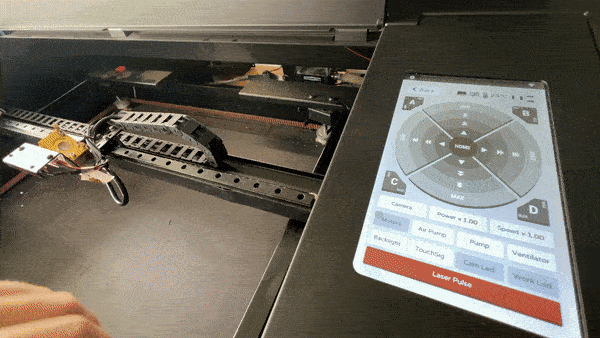

• Bewegen Sie den Laserkopf manuell in Richtung aller vier Ecken.
  (*Ein HEXA wird verwendet, um das Verhalten im Video zu demonstrieren.)

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Schritt 1.1 - Schmieren Sie die Schienen:

• Bitte beachten Sie die Anweisungen im unten stehenden Link, um die Schienen zu schmieren.
  [5-6 Schmierung]
• Versuchen Sie nach dem Schmieren, den Laserkopf erneut zu bewegen und prüfen Sie, ob er sich wie in Schritt 1 bewegen lässt.
  (*Ein HEXA wird verwendet, um das Verhalten im Video zu demonstrieren.)

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Schritt 2 - Schließen Sie die Möglichkeit von Firmware-Problemen aus:

Manchmal kann das Referenzfahrt-Problem durch eine falsch installierte Firmware verursacht werden.
Das Zurücksetzen des Systems ist eine einfache und schnelle Möglichkeit, das Referenzfahrt-Problem zu beheben.

• Versuchen Sie zunächst, die Mainboard-Einstellungen zurückzusetzen.
  (Maschine > Hardware-Einstellungen > Hauptplatinen-Einstellungen zurücksetzen)



• Versuchen Sie als Nächstes, auf Werkseinstellungen zurückzusetzen. (Maschine > Auf Werkseinstellungen zurücksetzen)


• Aktualisieren Sie schließlich auf die neueste Firmware und versuchen Sie erneut die Referenzfahrt.
  (Maschine > Auf die neueste Firmware aktualisieren) oder Sie können Beam Studio zum Aktualisieren verwenden. (Link)


Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

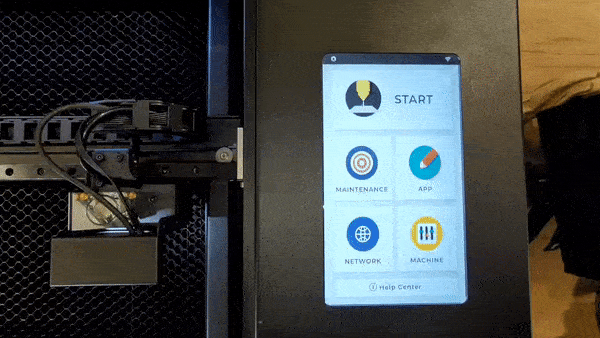

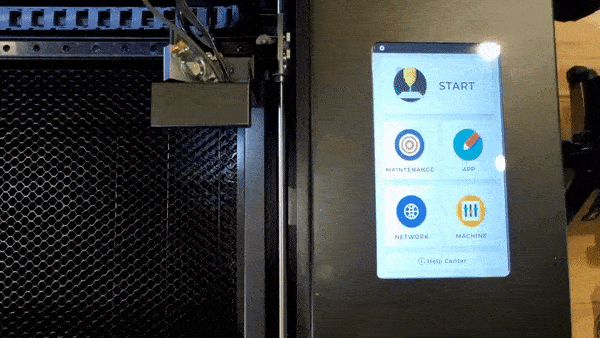

Schritt 3 - Überprüfen Sie das Verhalten Ihrer Maschine beim Homing:

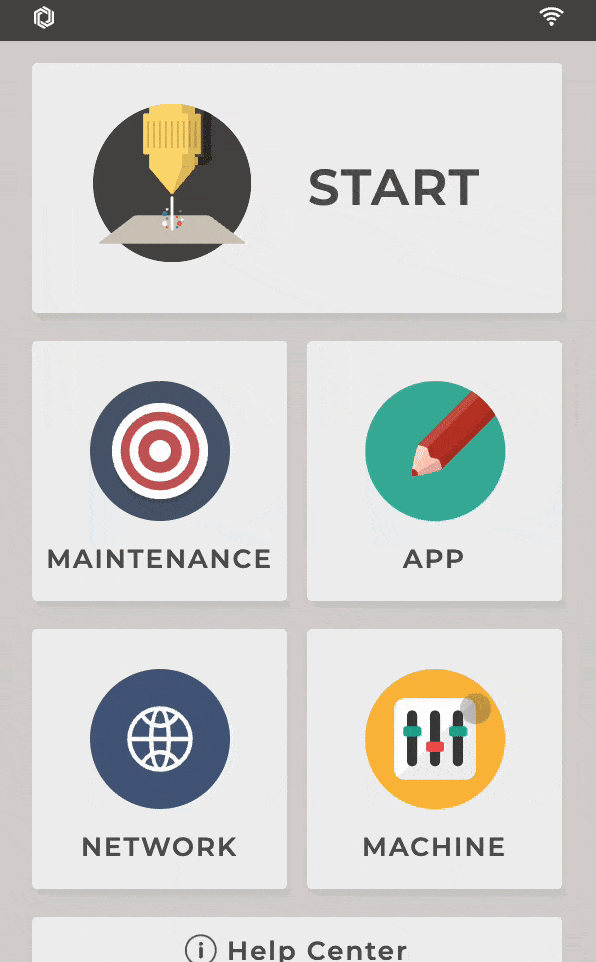

Bitte schalten Sie die Maschine ein und drücken Sie "Wartung", um das Homing zu starten und zu bestimmen, welches Verhalten Ihrer Maschine ähnlich ist, und ergreifen Sie entsprechende Maßnahmen.

Schritt 4 - SD-Karte neu flashen:

Manchmal, wenn das Betriebssystem auf der SD-Karte beschädigt ist, lässt sich das Homing-Problem nicht durch Zurücksetzen und Aktualisieren der Firmware beheben. Es muss dann vollständig neu geschrieben werden, indem die SD-Karte neu geflasht wird.

• Bitte beachten Sie die Anweisungen im unten stehenden Link, um Ihre SD-Karte neu zu flashen.
  [7-5 Beambox - SD-Karte neu flashen]

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Schritt 5 - DriverIC tauschen:

Der DriverIC ist eine Komponente auf der Hauptplatine/Motherboard und wird verwendet, um den Motor anzutreiben, damit sich der Laserkopf in verschiedene Richtungen bewegen kann. In diesem Schritt müssen wir testen, ob das Homing-Problem durch den DriverIC verursacht wird.

1. Schalten Sie die Maschine aus.
2. Öffnen Sie die Seitenabdeckung, um die Hauptplatine zu finden. Bitte beachten Sie den article wo erwähnt wird, wie die Abdeckung geöffnet wird.
3. Trennen Sie den Treiber-IC der X-Achse. Bitte beachten Sie das Diagramm.
   (Stellen Sie sicher, dass Sie sich merken, welcher IC ursprünglich für welche Achse war)
4. Trennen Sie den Treiber-IC der Y-Achse. Bitte beachten Sie das Diagramm.
5. Tauschen Sie beide Treiber-ICs aus und stellen Sie sicher, dass die Richtung die gleiche ist wie im Diagramm.
6. Schalten Sie die Maschine ein und versuchen Sie erneut, die Referenzfahrt durchzuführen.

Demonstration:

(Dieses Video zeigt den Austausch der ICs der X-Achse und Y-Achse.)

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Schritt 6 - Überprüfen Sie die Endschalter:

Ein Endschalter wird verwendet, um den Laserkopf anzuhalten, wenn er das Ende erreicht.
Probleme bei der Referenzfahrt können durch einen defekten Endschalter verursacht werden, was dazu führt, dass der Laserkopf nicht stoppt oder zu früh stoppt.

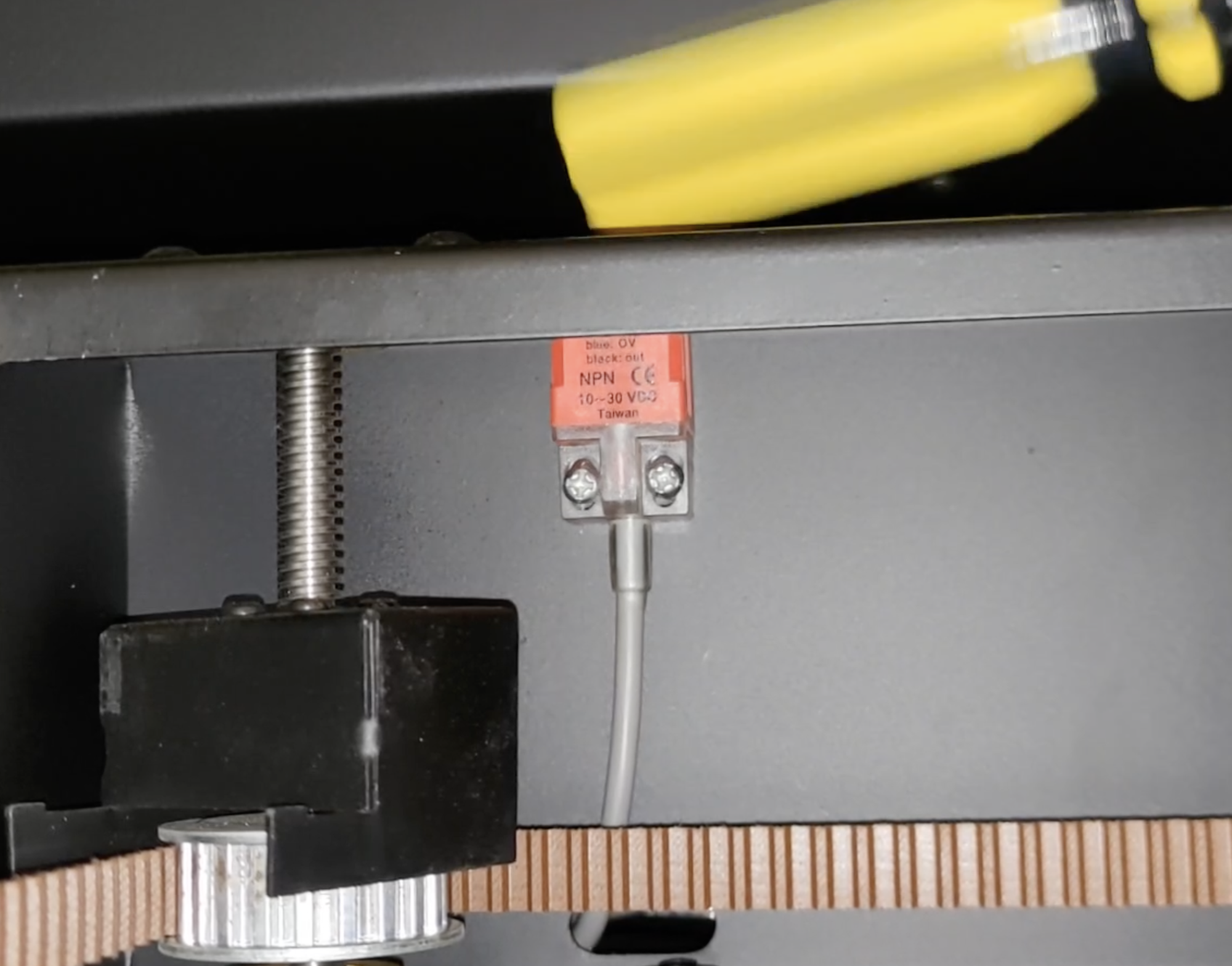

• Bitte sehen Sie sich das folgende Video an, um zu prüfen, ob Ihre Endschalter-Symbole korrekt reagieren, wenn sich ein Schraubendreher nähert.
  • Metall nähert sich = Rote LED AUS = Symbol geschlossen
  • Metall entfernt sich = Rote LED AN = Symbol offen


Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Schritt 7 - Überprüfen Sie die Ebenheit der X-Achse:

• Informationen zum Testen und Einstellen der Ebenheit der X-Achse finden Sie im folgenden Link.
  Stellen Sie sicher, dass die Riemenscheibe/das Rad nicht locker ist, wie am Ende des Videos gezeigt.
  [5-29 Einstellung der Ebenheit der X-Achse]

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

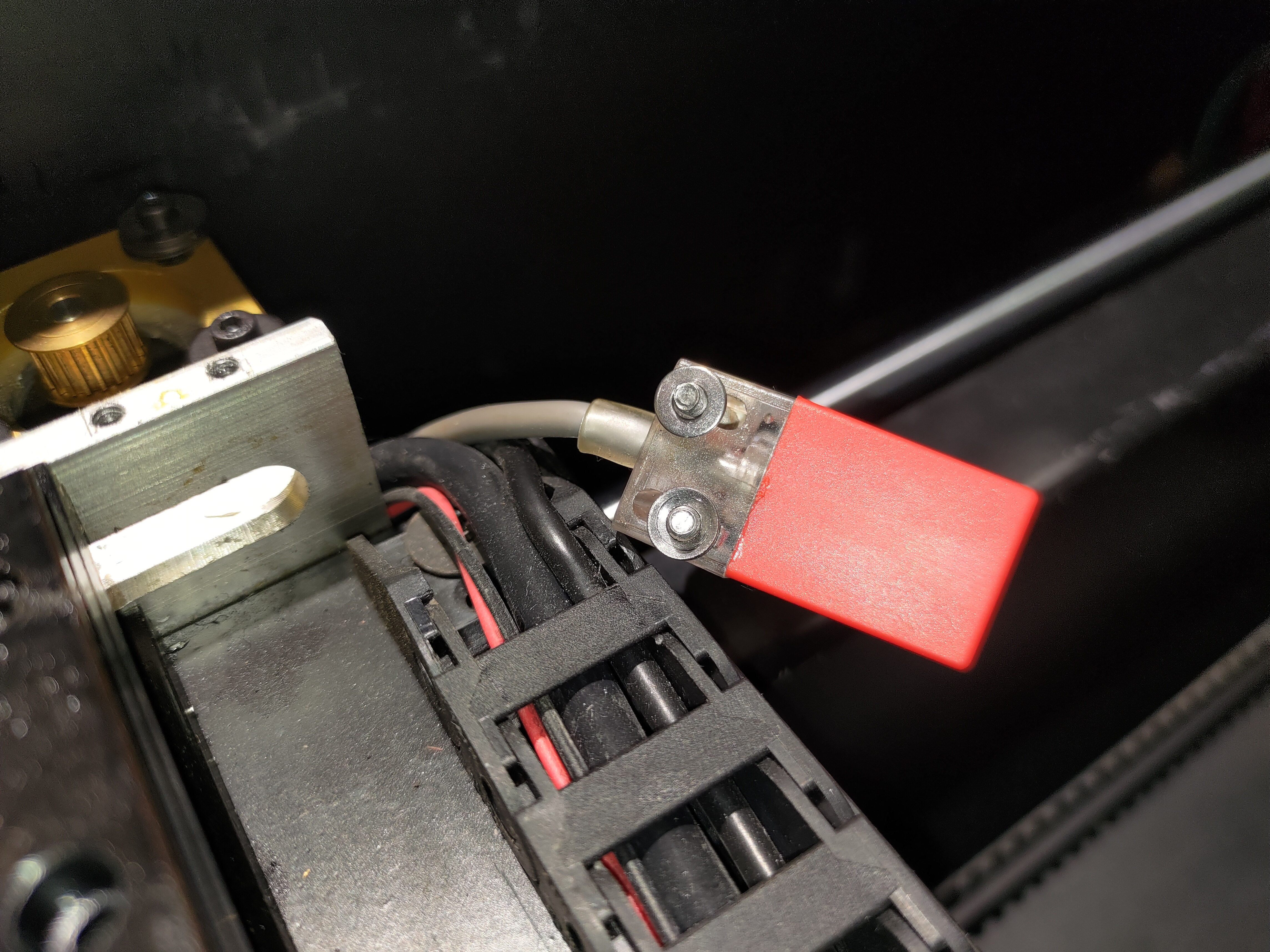

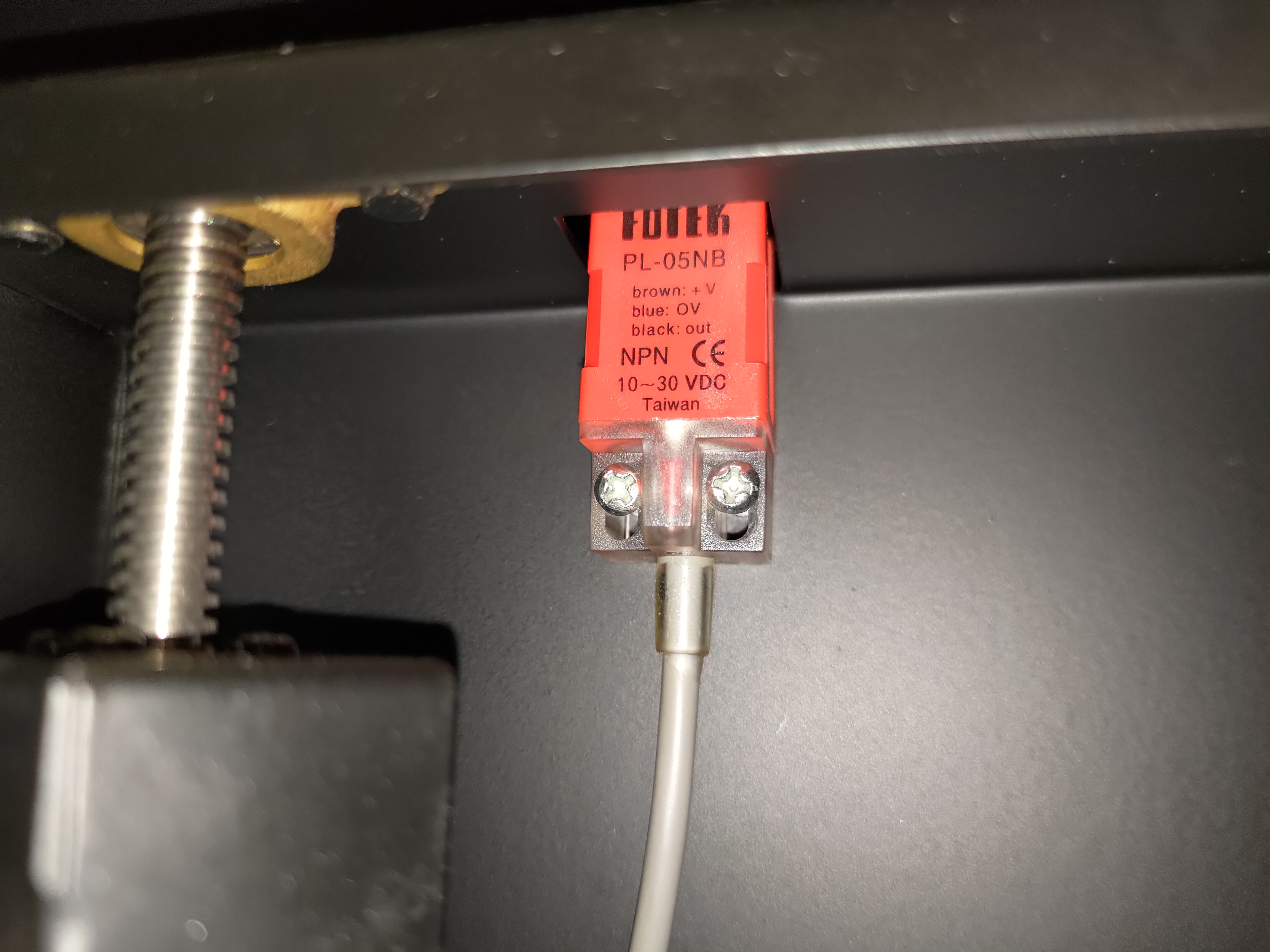

Schritt 8 - Einstellung des Y-Achsen-Endschalters:

Der Erfassungsbereich des Endschalters ist möglicherweise aufgrund der zu hohen oder zu niedrigen Position nicht ausreichend.

• Bitte machen Sie zunächst ein Foto, um die ursprüngliche Position des Schalters zu dokumentieren.



• Bitte lösen Sie diese beiden Schrauben etwas und schieben Sie ihn nach oben, dann versuchen Sie das Homing.



• Wenn das Hochschieben nicht hilft, versuchen Sie, ihn nach unten zu schieben und erneut das Homing.



• Wenn das Herunterschieben nicht hilft, versuchen Sie, ihn in die Mitte zu bewegen und erneut das Homing.


Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

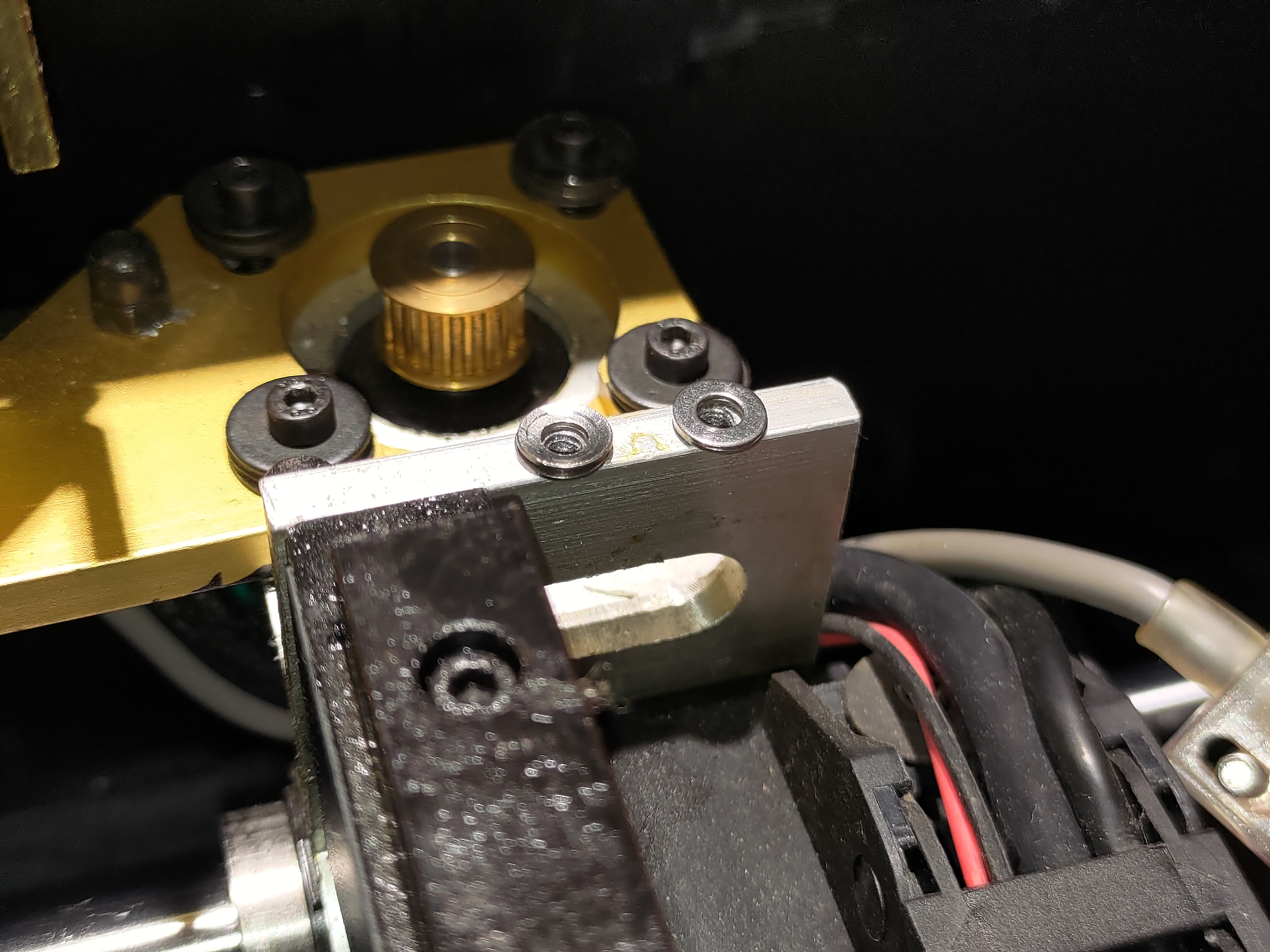

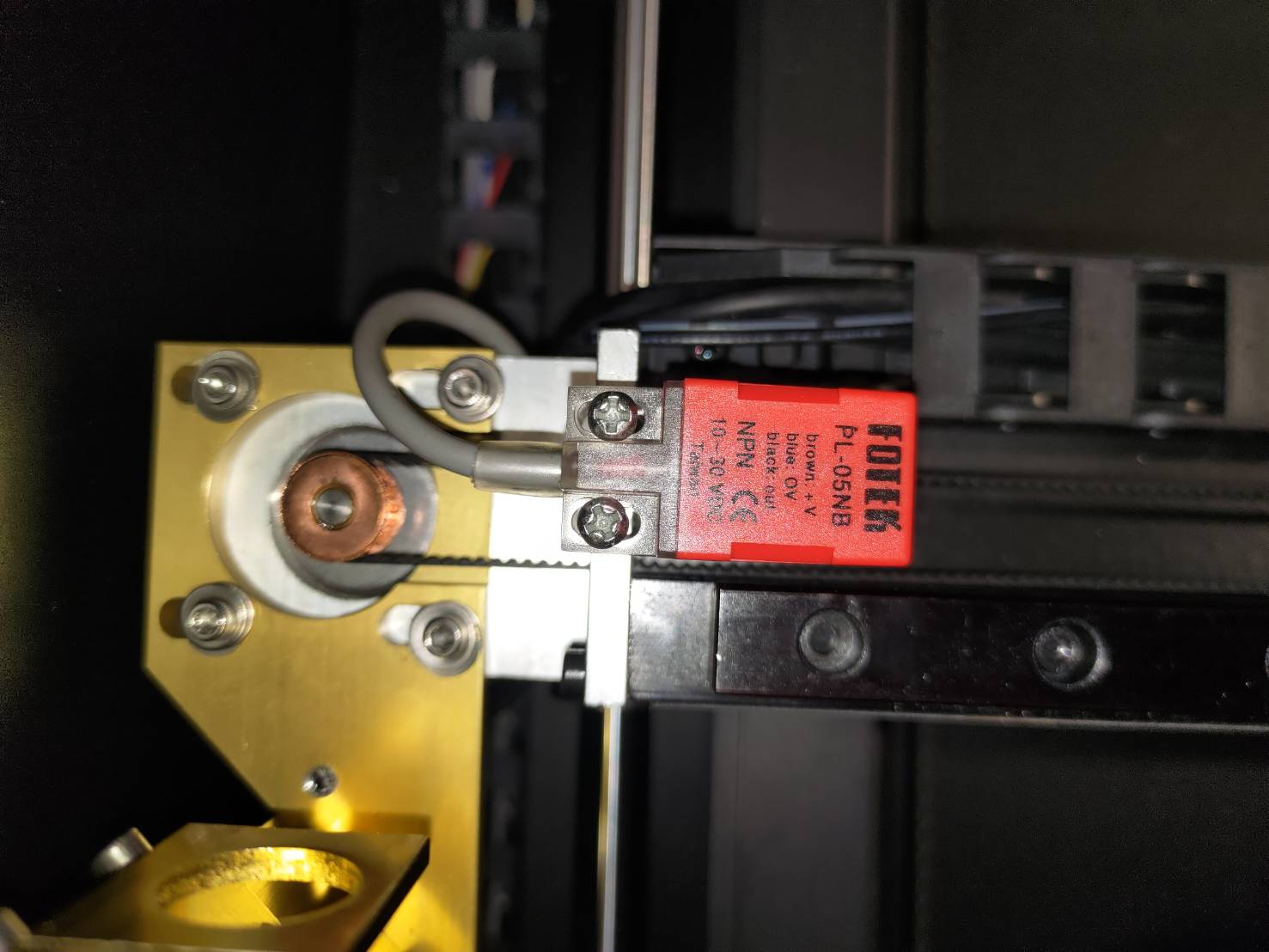

Schritt 8.1 - Einstellung des X-Achsen-Endschalters:

• Der Erfassungsbereich des Endschalters ist möglicherweise aufgrund der falschen Position nicht ausreichend.
  Bitte machen Sie zunächst ein Foto, um die ursprüngliche Position des Schalters zu dokumentieren.


• Bitte lösen Sie diese beiden Schrauben etwas und schieben Sie ihn nach rechts, dann versuchen Sie die Referenzfahrt.



• Wenn das Schieben nach rechts nicht hilft, versuchen Sie, ihn nach links zu schieben und erneut die Referenzfahrt durchzuführen.



• Wenn das Schieben nach rechts nicht hilft, versuchen Sie, ihn in die Mitte zu bewegen und erneut die Referenzfahrt durchzuführen.

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

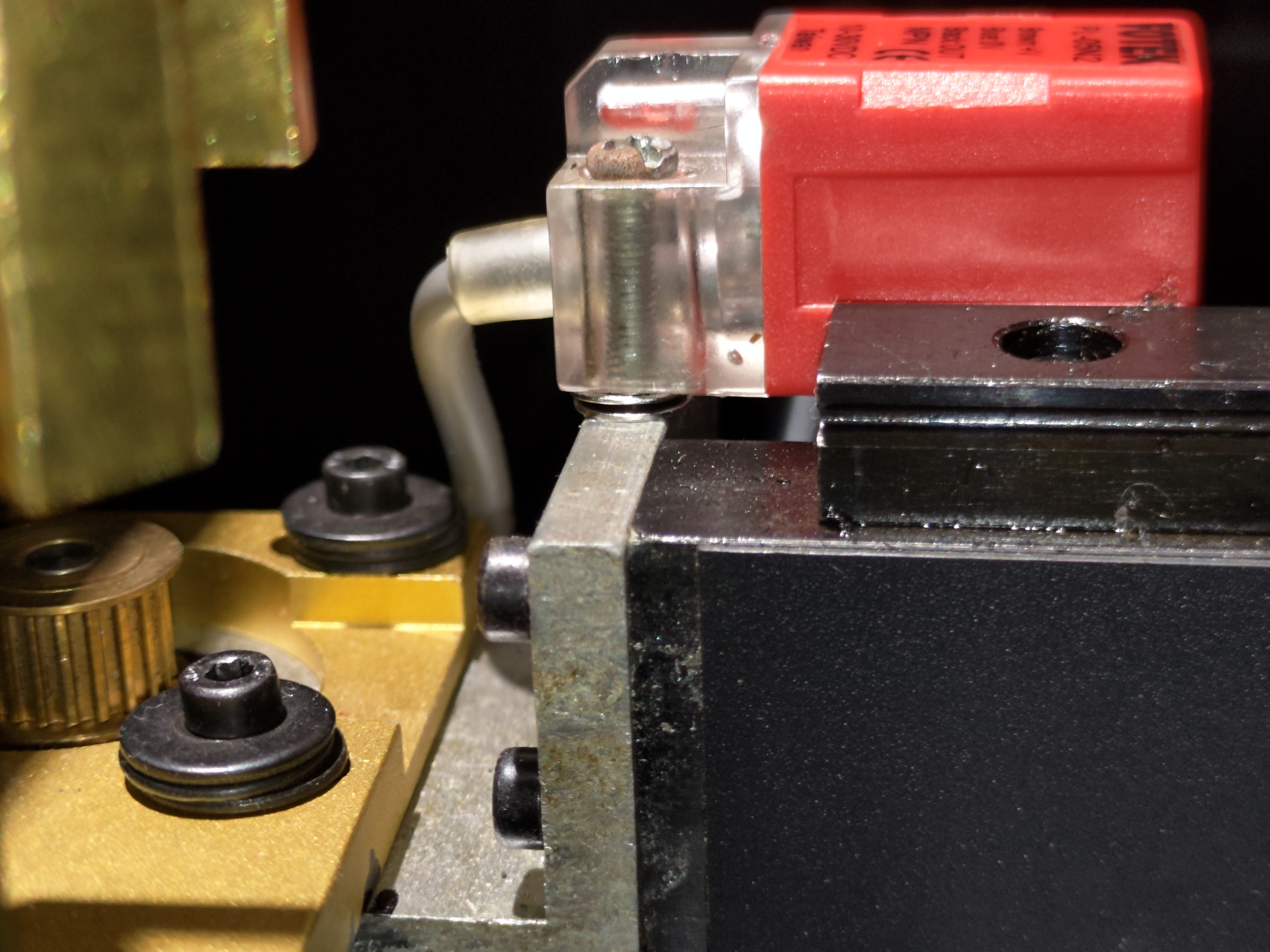

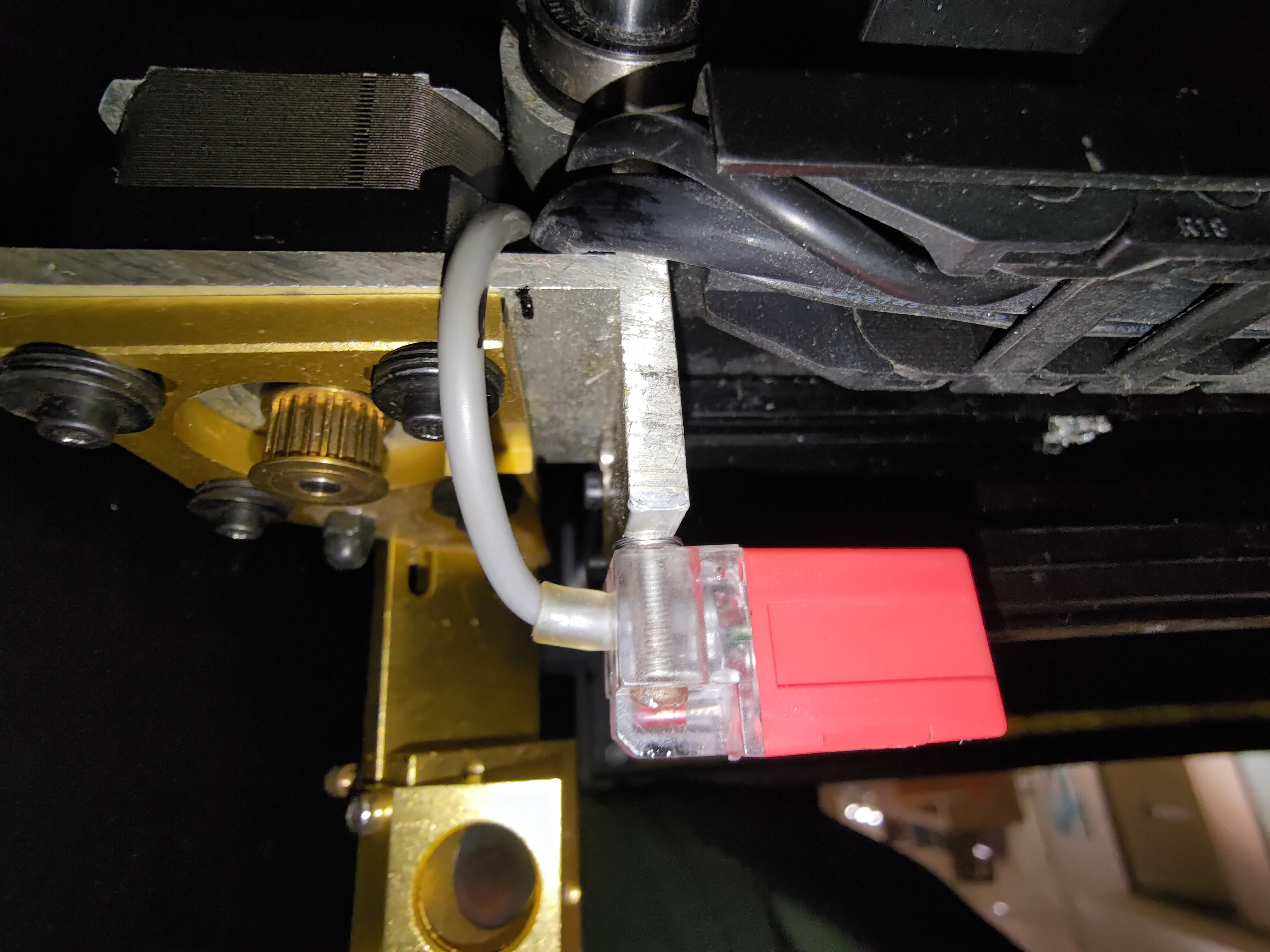

Schritt 8.2 - Abstandshalter/Unterlegscheiben unter dem X-Achsen-Endschalter hinzufügen:

Der Erfassungsbereich des Endschalters ist möglicherweise aufgrund der zu niedrigen Position nicht ausreichend.

• Entfernen Sie den Schalter und fügen Sie einen oder zwei Abstandshalter/Unterlegscheiben auf jede Schraube hinzu, um den Schalter anzuheben.

• Versuchen Sie erneut die Referenzfahrt, um zu sehen, ob dies funktioniert.

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Schritt 9 - Melden Sie sich beim lokalen Händler oder dem FLUX-Support:

• Bitte folgen Sie den Anweisungen im unten stehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]
• Stellen Sie sicher, dass Sie die Checkliste und speichern Sie es als PDF-Datei, um Ihre Aktionen teilen zu können.

*Die in diesem Artikel gesammelten Informationen wie Fotos oder Videos, die das Problem Ihrer Maschine zeigen, müssen mit dem Händler oder FLUX-Support geteilt werden.
