#900 Kühler aus / Ausfall des Kühlsystems

Beschreibung:

Der Fehler tritt auf, wenn eine niedrige Durchflussgeschwindigkeit im System erkannt wird und die Aufgabe wird pausiert.
Die langsame Geschwindigkeit führt dazu, dass die Laserröhre mit einer höheren Temperatur läuft und die Lebensdauer der Röhre verkürzt.

Bitte befolgen Sie die folgenden Anweisungen, um das Problem zu beheben.

---

Mögliche Ursachen

Das System versagt (Firmware neu aktualisieren, auf Werkseinstellungen zurücksetzen oder SD-Karte neu flashen.) Der Wasserstand in der Wasserpumpe ist nicht ausreichend. Die Wasserschläuche sind geknickt, was zu einer niedrigen Durchflussgeschwindigkeit führt. Die Wasserpumpe funktioniert nicht mehr und pumpt kein Wasser. Der Wassertank an der Wasserpumpe ist undicht. Das Mainboard/MB/Motherboard funktioniert nicht richtig und kann das Signal nicht erfassen. Der Durchflusssensor sendet kein Signal der Durchflussgeschwindigkeit. Die Laserröhre ist gebrochen und Wasser ist ausgelaufen. Die 12V-Stromversorgung (12V PSU) funktioniert nicht richtig. (Weniger wahrscheinlich)

---

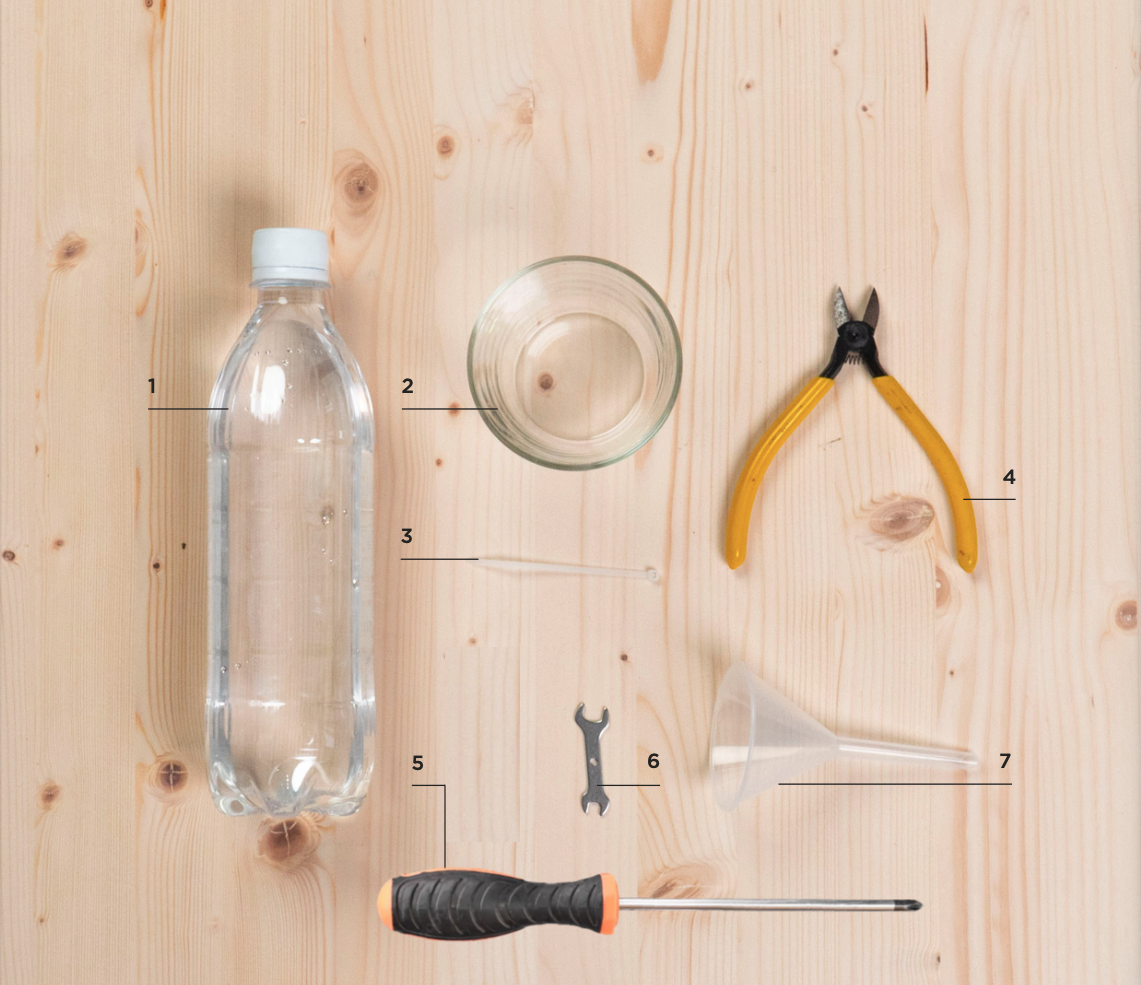

Vorbereitungsgegenstände：

Selbstvorbereitung：
1｜Destilliertes Wasser
2｜Wasserbehälter
3｜Kabelbinder
4｜Seitenschneider

Im Zubehörkarton enthalten：
5｜Kreuzschlitzschraubendreher
6｜Doppelkopf Schraubenschlüssel
7｜Trichter



---

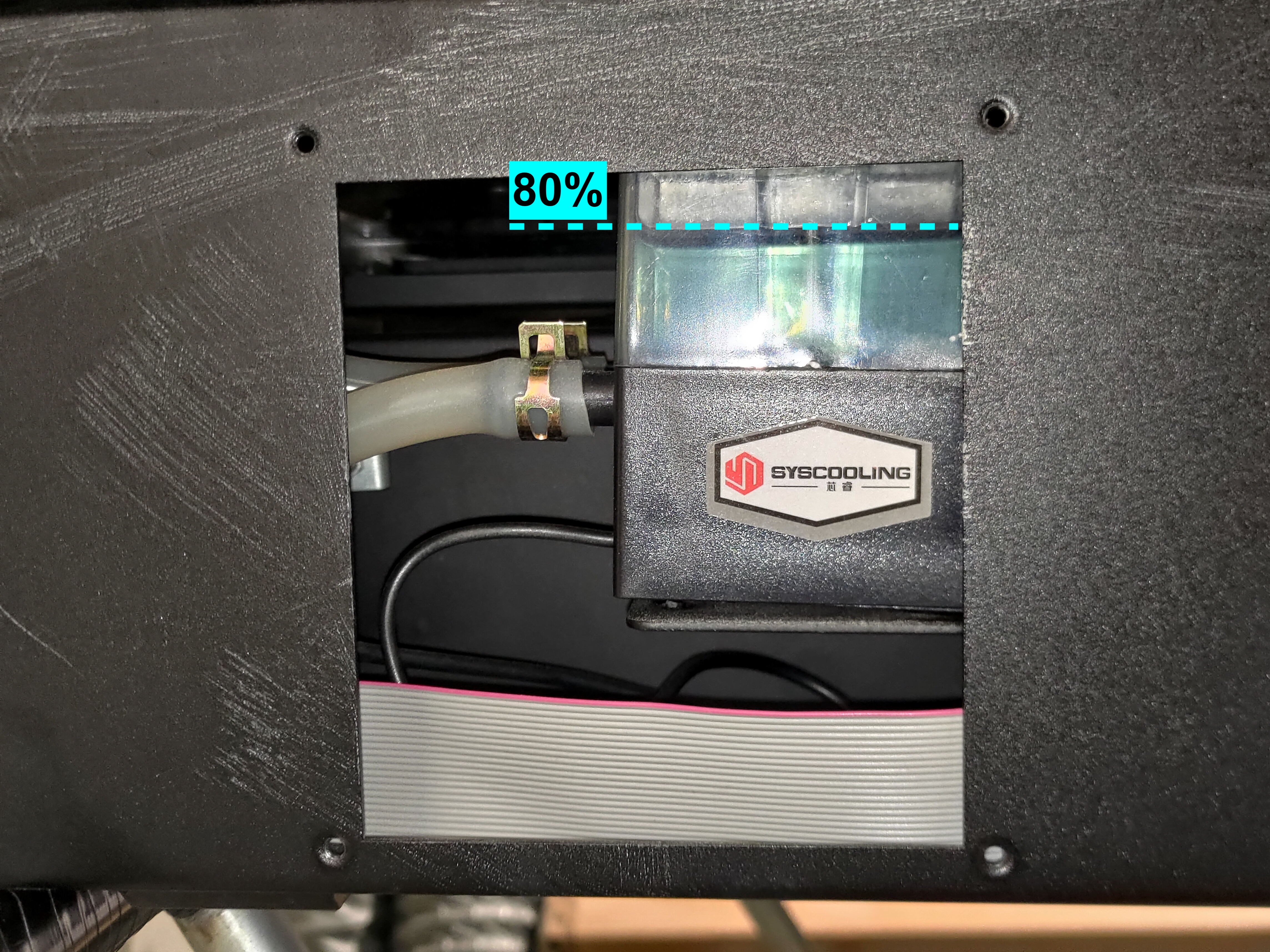

Schritt 1 - Prüfen Sie, ob das Wasser zu 80% voll ist:

Wenn Ihre Maschine nicht genug Wasser hat, kann dies die Durchflussgeschwindigkeit beeinträchtigen und verringern.

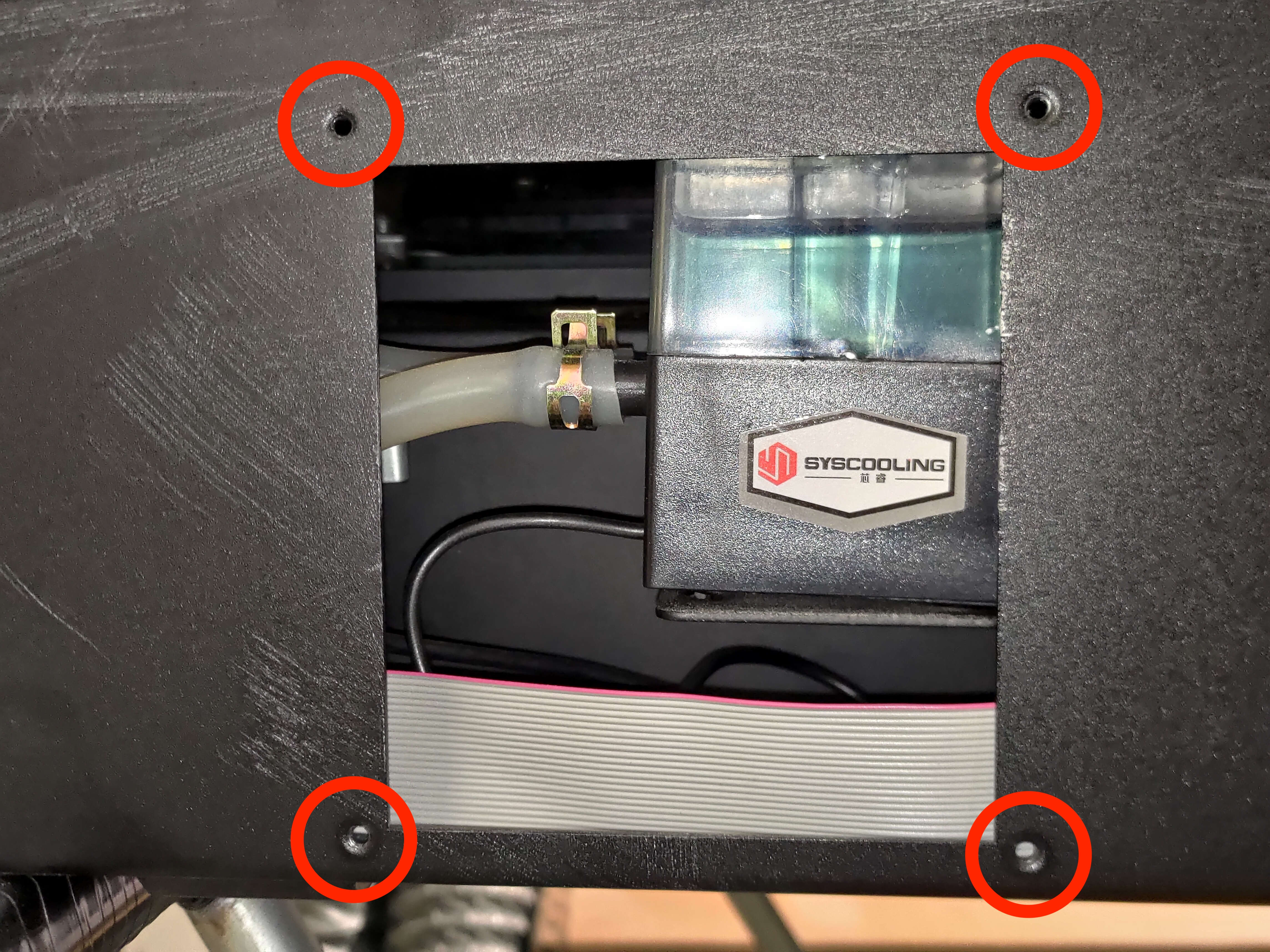

• Öffnen Sie die Abdeckung der Wasserpumpe mit einem Kreuzschlitzschraubendreher und prüfen Sie, ob das Wasser zu 80% voll ist.

• Prüfen Sie, ob an der Pumpe Undichtigkeiten vorhanden sind



Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Ja, es ist zu 80% voll (keine Undichtigkeiten) >> Gehen Sie zu Schritt 2 - Prüfen Sie, ob das Wasser sauber ist.

Nein, es ist NICHT zu 80% voll (keine Undichtigkeiten) >> Gehen Sie zu Schritt 1.1 - Füllen Sie das Wasser auf.

Die Wasserpumpe leckt >> Hardwareproblem: Wasserpumpe ist defekt. >> Bitte nehmen Sie ein Video auf und gehen Sie zu Schritt 9 - Melden Sie sich beim lokalen Händler oder dem FLUX-Support.

---



Schritt 1.1 - Wasser auffüllen:

• Bitte beachten Sie das Video im unten stehenden Link, um mehr Wasser in die Pumpe zu füllen.
  [5-5 Wartung des Wasserkühlers]


• Nach dem Auffüllen des Wassers prüfen Sie bitte, ob das Problem durch Ausführen einer beliebigen Aufgabe gelöst wurde.



Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Ja, das Problem ist gelöst.

Nein, das Problem ist nicht gelöst >> Gehen Sie zu Schritt 2 - Prüfen Sie, ob das Wasser sauber ist.

---



Schritt 2 - Prüfen Sie, ob das Wasser sauber ist:

Verschmutztes Wasser beeinträchtigt den Wasserfluss. Stellen Sie sicher, dass sauberes Wasser im System vorhanden ist.

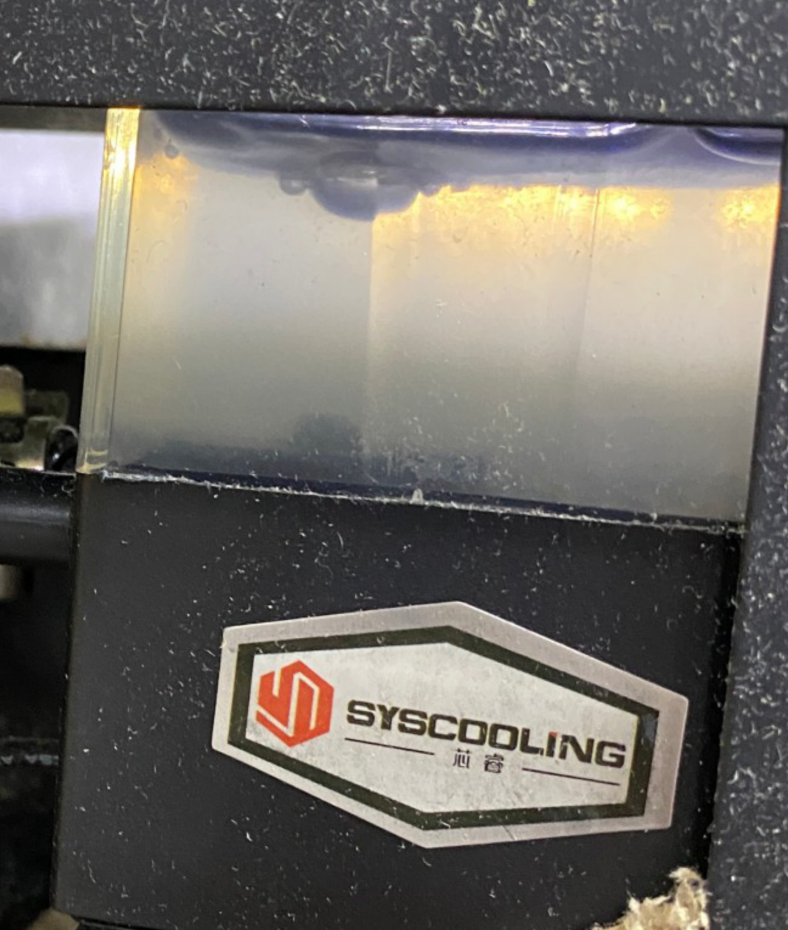

Schmutziges Beispiel:

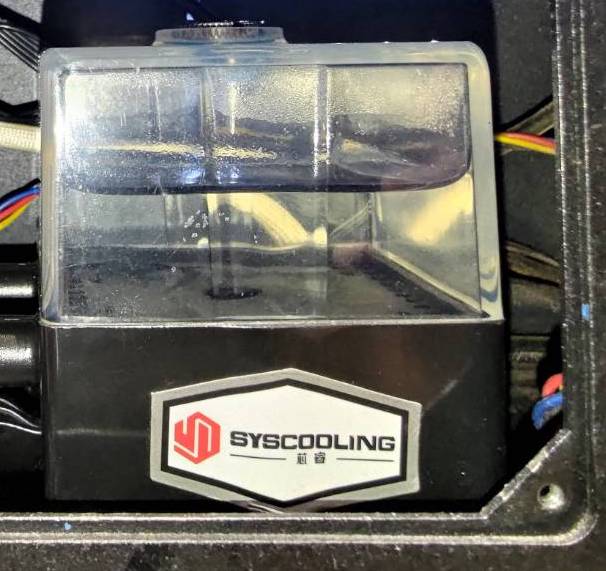

Sauberes Beispiel:



Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Ja, es ist sauber >> Gehen Sie zu Schritt 3 - Testen Sie die Fließgeschwindigkeit.

Nein, es ist nicht sauber >> Gehen Sie zu Schritt 2.1 - Wasser wechseln.

---



Schritt 2.1 - Wasser wechseln:

• Bitte beachten Sie das Video im unten stehenden Link, um das Wasser zu wechseln.
  [5-5 Wartung des Wasserkühlers]

• Nach dem Wechseln des Wassers prüfen Sie bitte, ob das Problem durch Ausführen einer beliebigen Aufgabe gelöst wurde.



Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Ja, das Problem ist gelöst.

Nein, das Problem ist nicht gelöst >> Gehen Sie zu Schritt 3 - Testen Sie die Fließgeschwindigkeit.

---

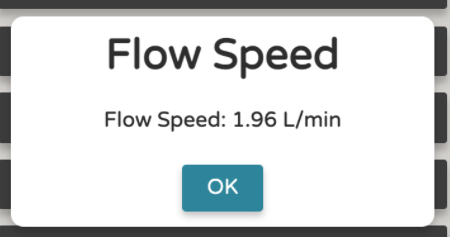

Schritt 3 - Testen Sie die Durchflussgeschwindigkeit:

Bitte führen Sie einen Durchflusstest durch, um zu überprüfen, ob der Wert im Normalbereich liegt.
(Maschinenbedienfeld > Maschine > Hardware-Einstellungen > Durchflussgeschwindigkeitstest)



Bestimmen Sie Ihr Ergebnis und die zu ergreifenden Maßnahmen:

1,0 L/min oder mehr = Guter Wert: Der Fehler #900 tritt während der Aufgaben immer noch auf >> Gehen Sie zu Schritt 8 - SD-Karte neu flashen Der Fehler #900 tritt während der Aufgaben nicht auf >> Problem gelöst.

0 L/min ~ 0,99 L/min = Schlechter Wert: Wenn dies Ihr erster Test ist >> Gehen Sie zu Schritt 4 - Überprüfen Sie die Wasserschläuche Wenn Sie die Wasserschläuche bereits in Schritt 4 überprüft haben >> Gehen Sie zu Schritt 5 - Prüfen Sie, ob die Wasserpumpe aktiviert werden kann. Wenn Sie bereits versucht haben, die Wasserpumpe in Schritt 6 zu aktivieren >> Gehen Sie zu Schritt 7 - Stecken Sie das Kabel des Durchflusssensors erneut ein

---



Schritt 4 - Überprüfen Sie die Wasserschläuche:

Wenn Sie einen schlechten Wert haben, der größer als 0 L/min und kleiner als 1,0 L/min ist, deutet dies darauf hin, dass Ihr gesamtes System in Ordnung ist, aber die Durchflussgeschwindigkeit zu niedrig ist und dies durch geknickte oder verbogene Wasserschläuche verursacht werden kann.

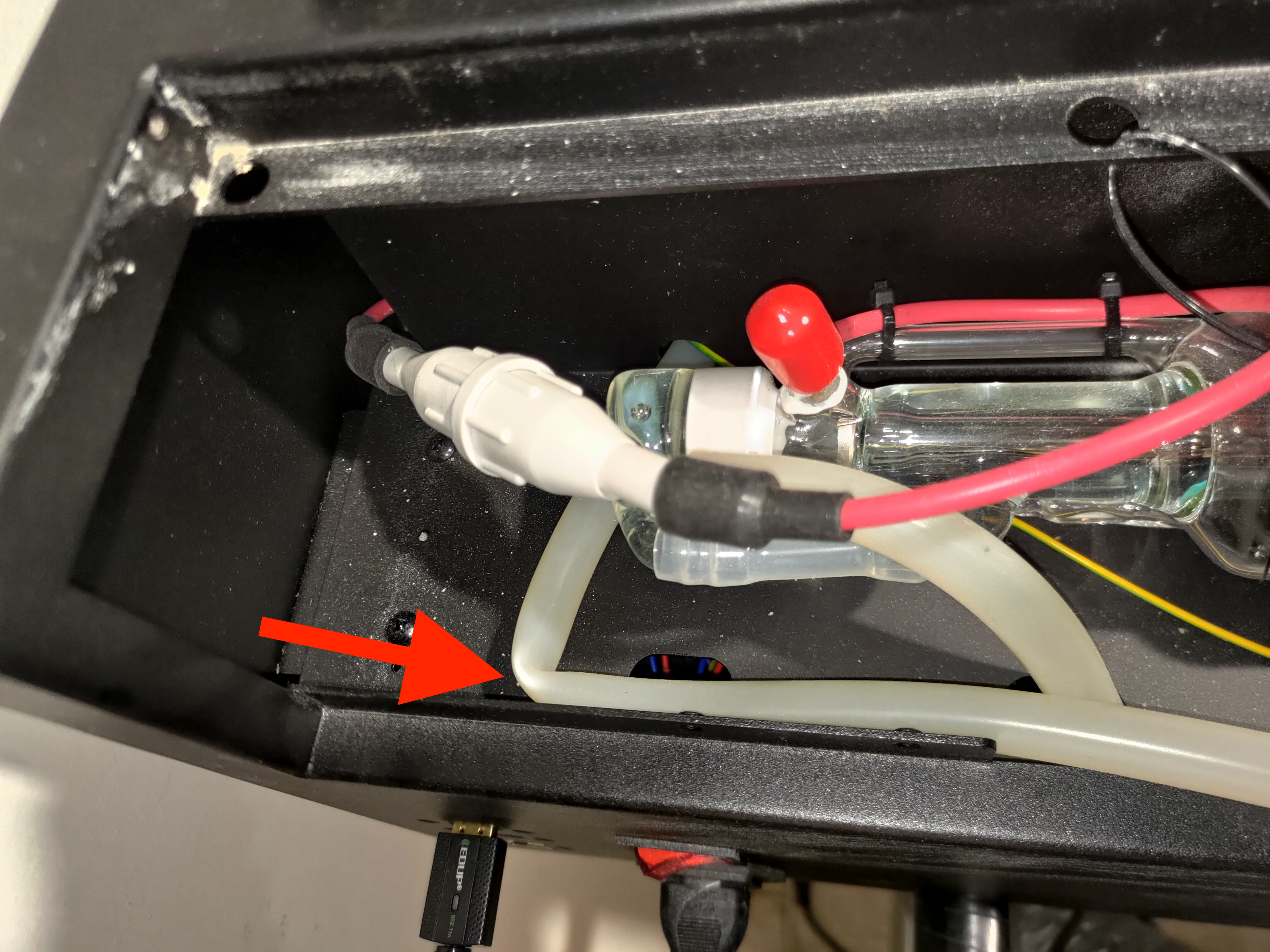

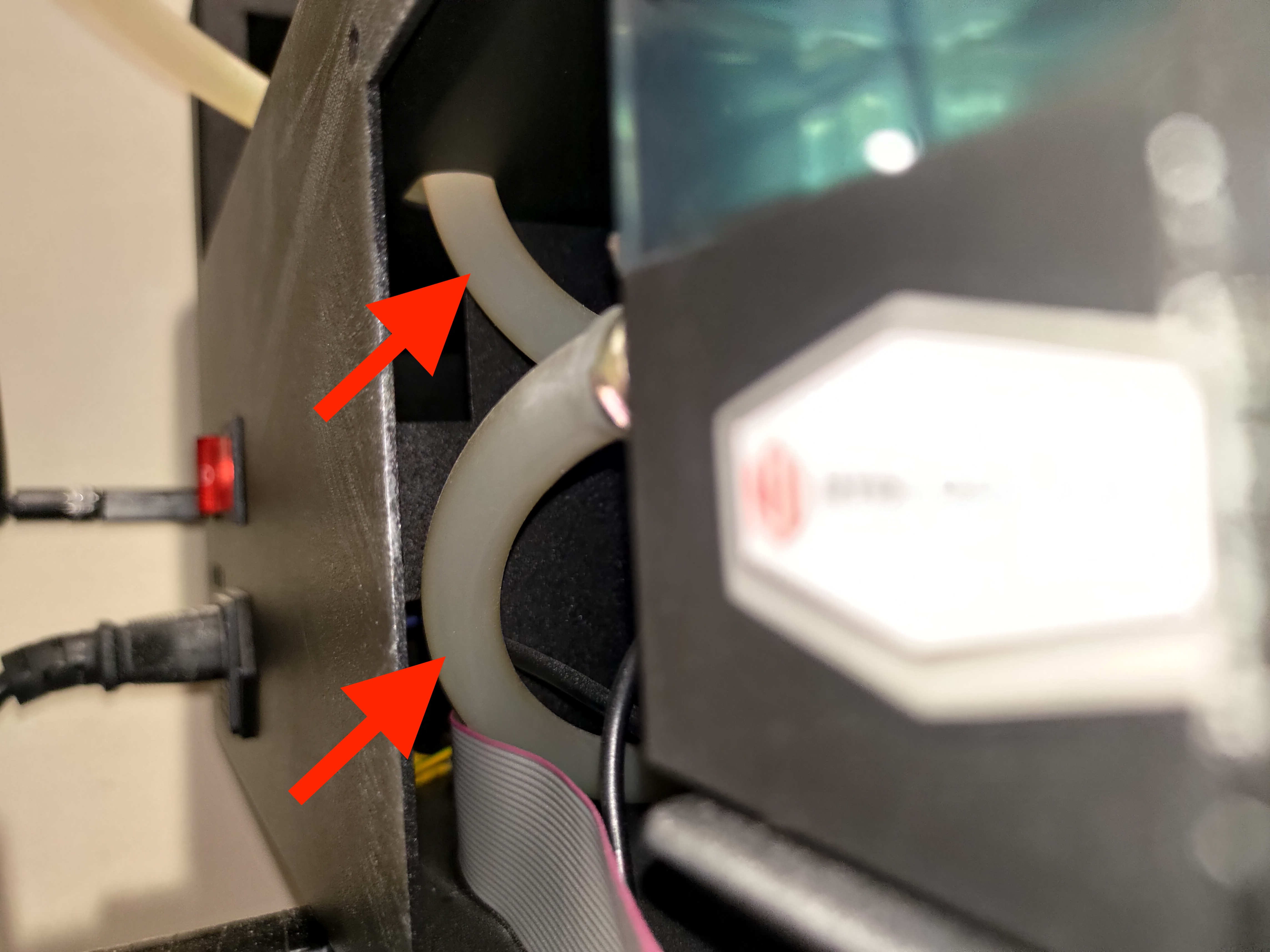

• Geknickter Schlauch: (Schlechtes Beispiel)




Es gibt drei Stellen, an denen Sie die Wasserschläuche überprüfen können.
(Wenn Ihre Schläuche geknickt oder verbogen sind, versuchen Sie bitte, ihre Position anzupassen.)

• Position #1 - Wasserpumpe:



• Position #2 - Kühler & Lüfter:

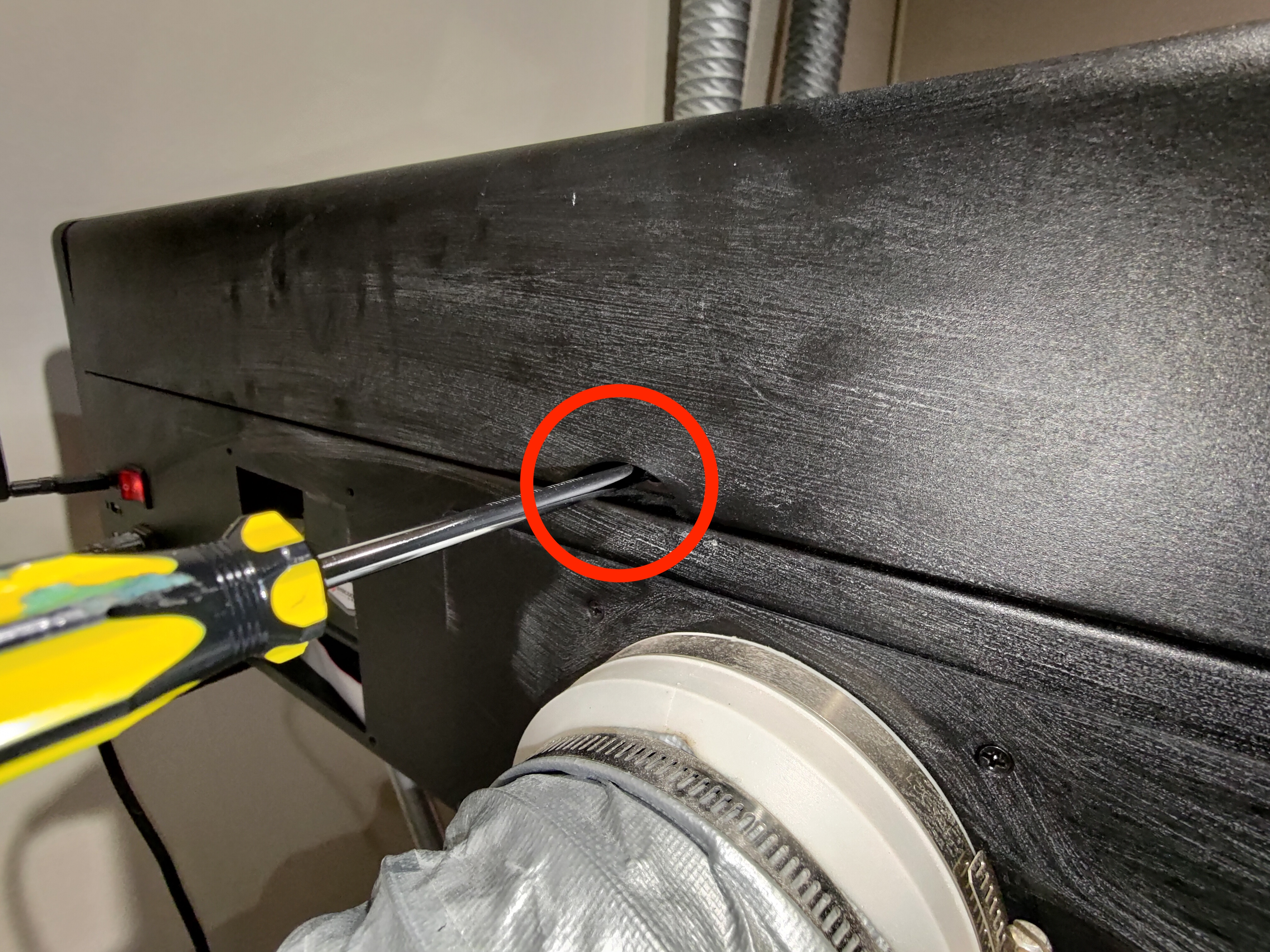

  (Die Seitenabdeckung muss zuerst geöffnet werden. Verwenden Sie einen Kreuzschlitzschraubendreher, um diese Schraube zu lösen.)

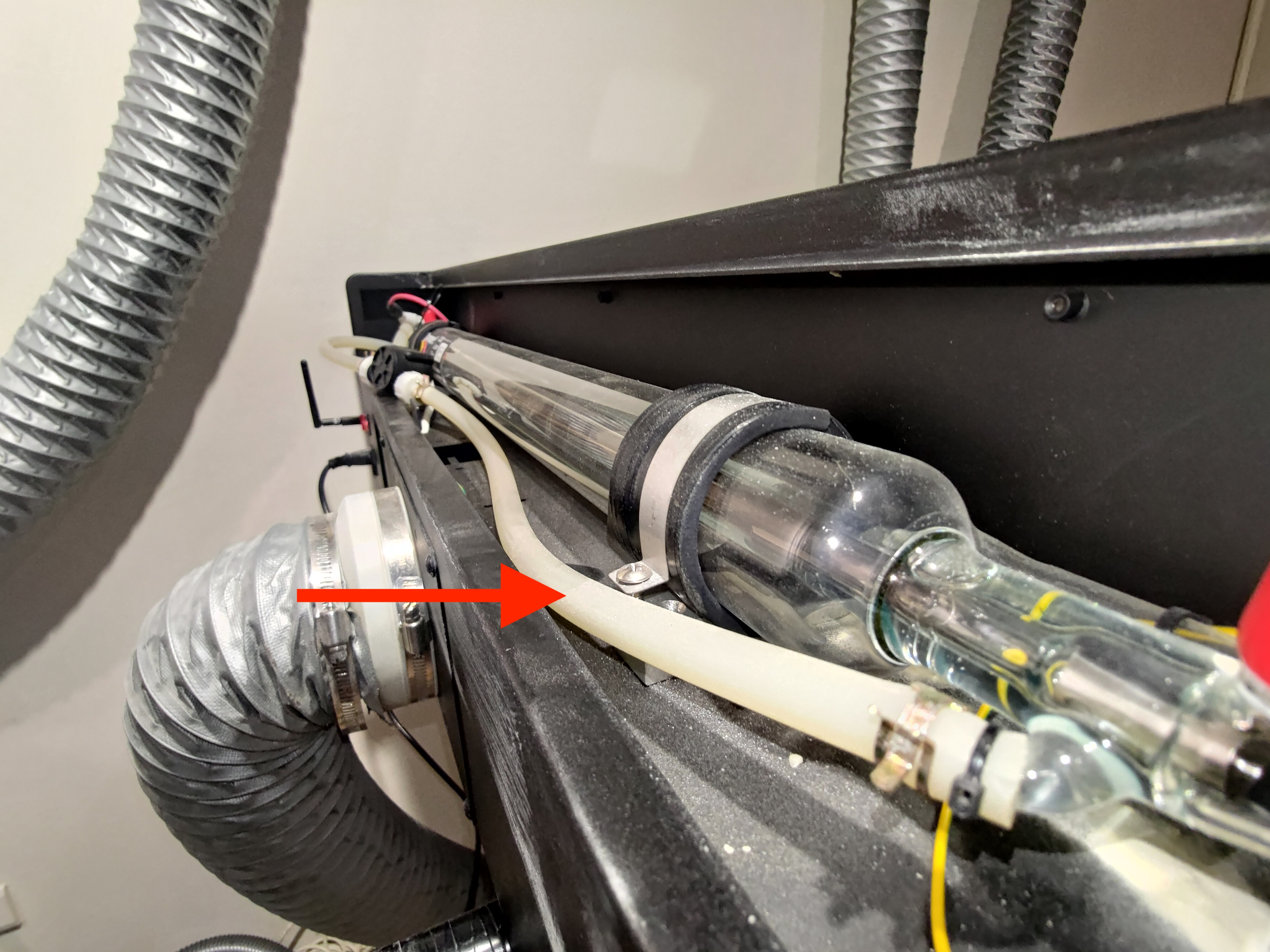

• Position #3 - Laserröhre:

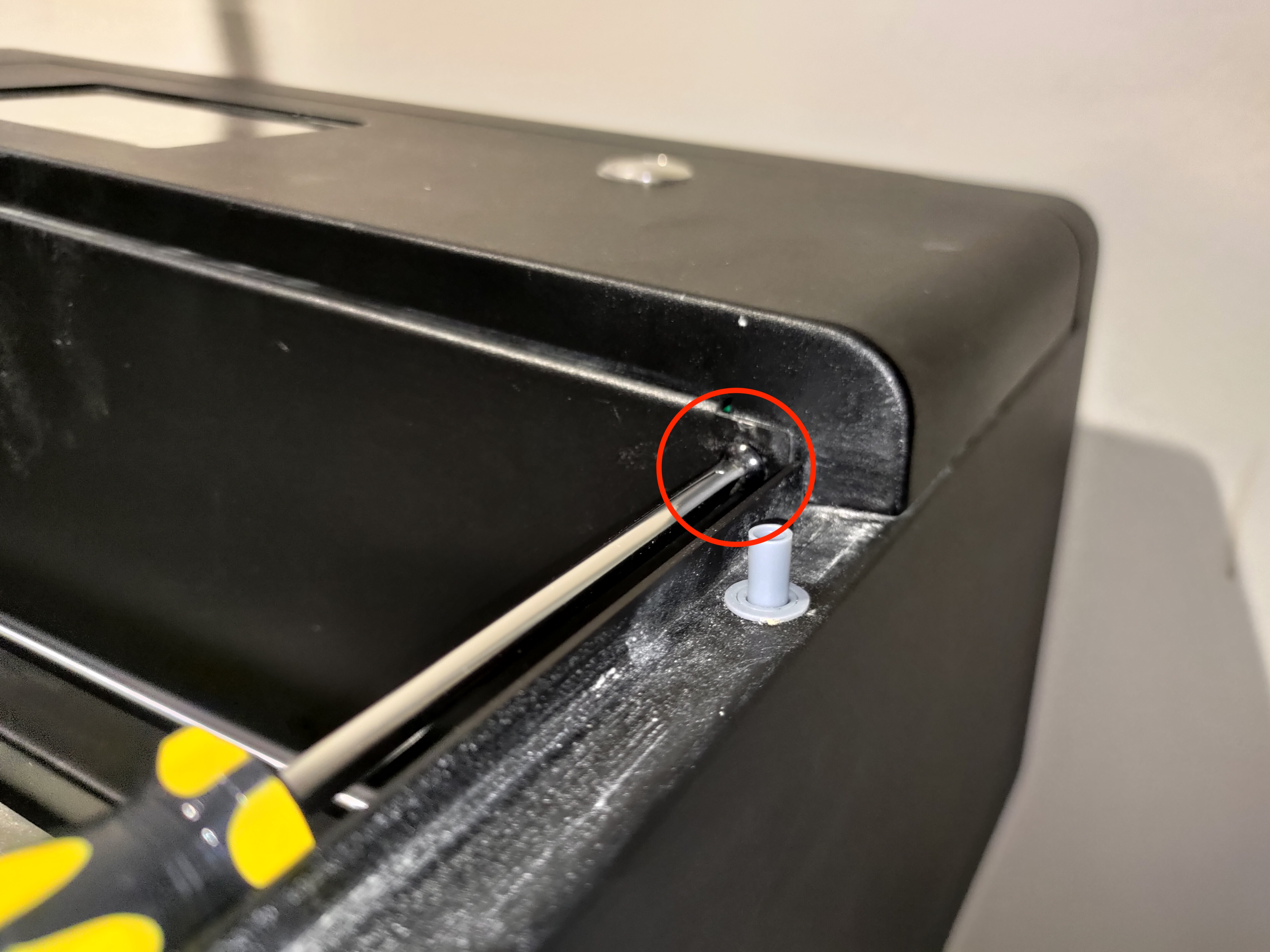

  (Die hintere Abdeckung muss zuerst geöffnet werden. Verwenden Sie einen Kreuzschlitzschraubendreher, um diese Schraube zu lösen.)




Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Die Schläuche sind in guten Positionen >> Schritt 5 - Überprüfen Sie, ob die Wasserpumpe aktiviert werden kann

Die Schläuche wurden angepasst und neu ausgerichtet >> Testen Sie die Durchflussgeschwindigkeit erneut (Gehen Sie zu Schritt 3)

Die Schläuche sind geknickt, können aber nicht angepasst werden.  >> Hardwareproblem: Wasserschläuche sind zu kurz, zu lang oder undicht. >> Machen Sie Fotos von den problematischen Schläuchen und gehen Sie zu Schritt 9 - Melden Sie sich beim lokalen Händler oder dem FLUX-Support.

---



Schritt 5 - Prüfen Sie, ob die Wasserpumpe aktiviert werden kann.

Bitte schauen Sie sich das folgende Video an, um Anweisungen zur Durchführung des Tests zu erhalten.
(Maschinenbedienfeld > Wartung > Pumpe > Überprüfen Sie die Pumpe auf der Rückseite)

• Vorgehensweise zur Überprüfung:



Wenn eine Wasserpumpe erfolgreich aktiviert wird, zeigt sie zwei Verhaltensweisen:

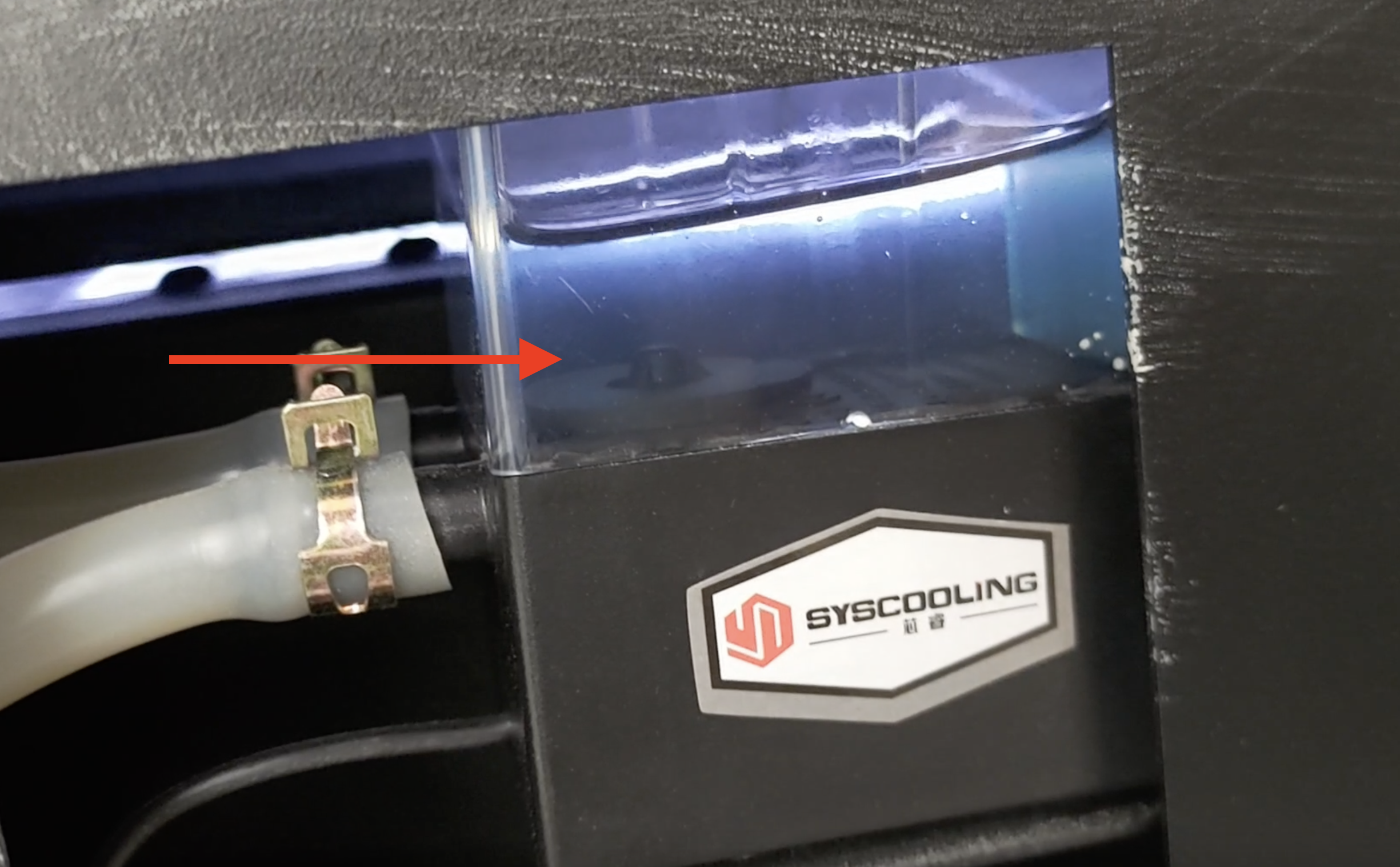

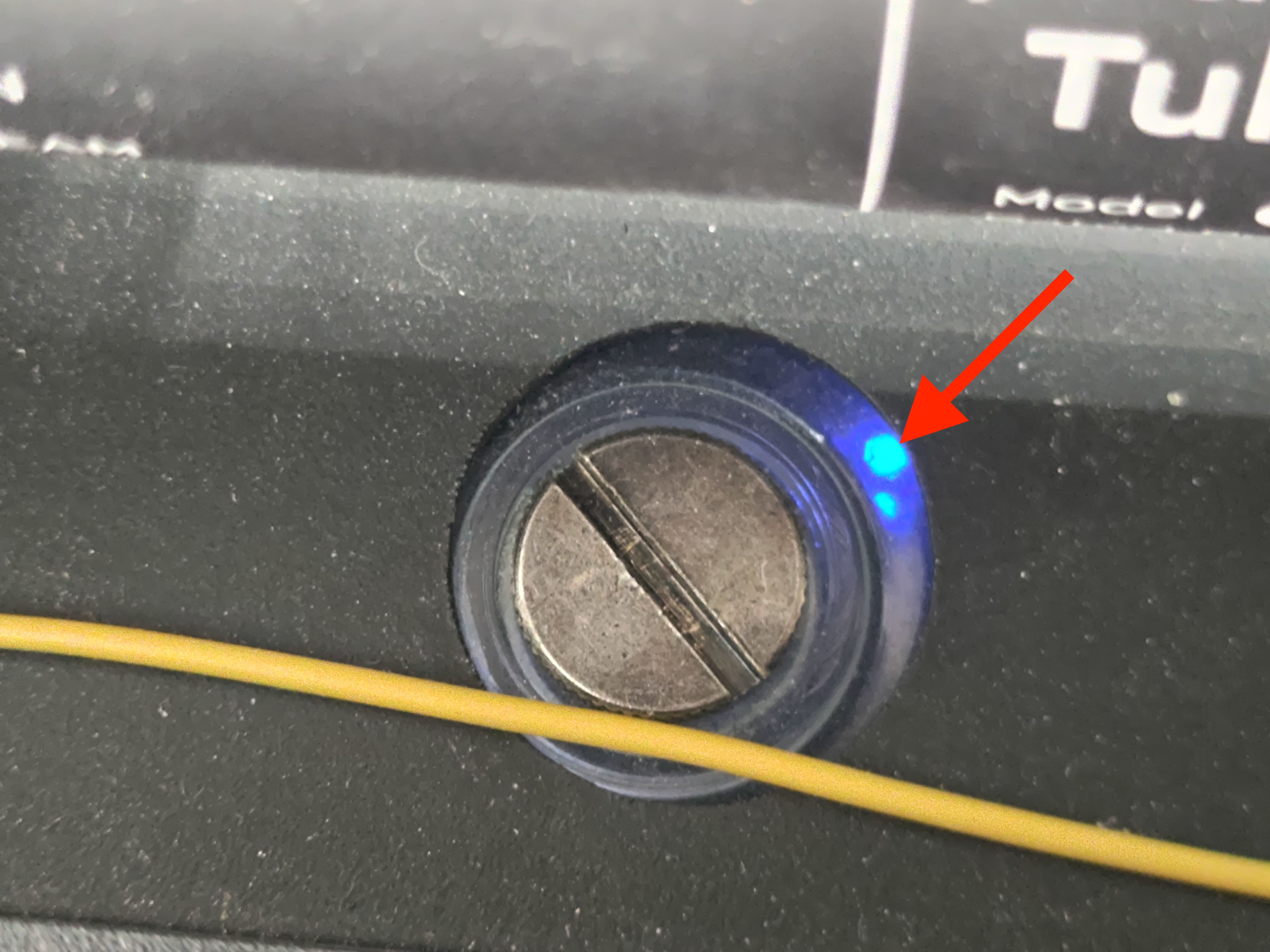

1. Die blaue LED im Tank leuchtet.



2. Das Wasser im Tank wird gepumpt.
   (Sie sollten sehen, wie das Wasser fließt oder Blasen leicht aufsteigen.)




Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Ja, die Wasserpumpe ist aktiviert, aber:  Der Durchflussgeschwindigkeitstest beträgt nur 0L/min. >> Gehen Sie zu Schritt 7 - Stecken Sie das Kabel des Durchflusssensors erneut ein Der Durchflussgeschwindigkeitstest ist größer als 0L/min, aber kleiner als 1,0L/min. >> Hardwareproblem: Die Wasserpumpe ist zu schwach und muss ausgetauscht werden. >> Nehmen Sie ein Video des Durchflusstests mit einem negativen Ergebnis auf und vermerken Sie, dass die Schläuche überprüft wurden. Gehen Sie dann zu Schritt 9 - Melden Sie sich beim lokalen Händler oder dem FLUX-Support.

Nein, die Wasserpumpe ist nicht aktiviert. (Die LED leuchtet nicht oder das Wasser wird nicht gepumpt). >> Gehen Sie zu Schritt 6 - Versuchen Sie, die Wasserpumpe physisch zu aktivieren

---



Schritt 6 - Versuchen Sie, die Wasserpumpe physisch zu aktivieren:

Bitte führen Sie die folgenden Schritte aus, um zu versuchen, die Wasserpumpe zu aktivieren.

Wenn die blaue LED leuchtet, aber die Pumpe nicht pumpt:

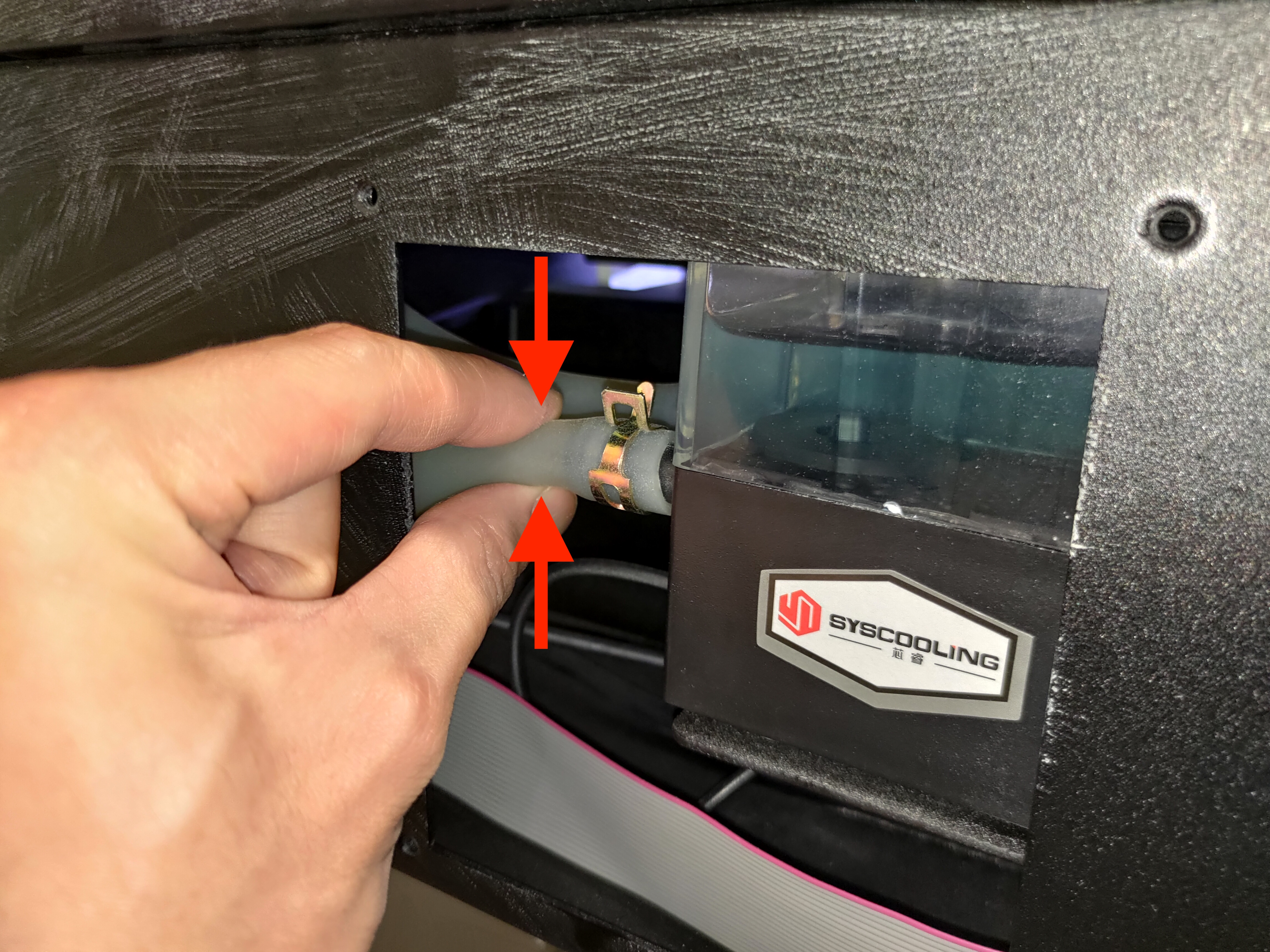

• Aktivieren Sie zuerst die Pumpe auf der Wartungsseite und drücken Sie beide Schläuche am Ein- und Auslass der Pumpe mit den Fingern zusammen, um Druck auszuüben.
  (Es könnte die eingeschlossene Luft im System sein, die die Pumpe nicht fördern kann.)




• Aktivieren Sie zuerst die Pumpe auf der Wartungsseite und versuchen Sie, mit der Hand auf die Pumpe zu klopfen.
  (Es könnte sein, dass die Turbine der Pumpe klemmt und die Pumpe deshalb kein Wasser fördert.)



Wenn die blaue LED AUS ist:

• Stecken Sie das Kabel der Wasserpumpe auf der Plotterplatine an der Rückseite der Maschine wieder ein.
  Bitte beachten Sie das Diagramm , um das Wasserkabel zum erneuten Anschließen zu finden.
  (Möglicherweise ist die Kabelverbindung lose, wodurch die Pumpe nicht funktioniert)



Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Ja, die Wasserpumpe ist nach den obigen Schritten aktiviert. >> Testen Sie die Durchflussgeschwindigkeit erneut (Gehen Sie zu Schritt 3)

Nein, die Wasserpumpe ist nach den obigen Schritten nicht aktiviert. >> Hardwareproblem: Die Wasserpumpe ist defekt und muss ausgetauscht werden. >> Zeichnen Sie ein Video der problematischen Pumpe auf, während die Pumpe am Bedienfeld aktiviert ist, und gehen Sie zu Schritt 9 - Melden Sie sich beim lokalen Händler oder dem FLUX-Support.

---



Schritt 7 - Stecken Sie das Kabel des %s erneut ein Durchflusssensor:

Eine schlechte Durchflussgeschwindigkeit kann durch einen unsachgemäßen Anschluss des Durchflusssensors beeinträchtigt werden.

• Stecken Sie das Kabel des Durchflusssensors auf der Plotterplatine erneut ein an der Rückseite der Maschine wieder ein.
  Bitte beachten Sie das Diagramm um das Kabel zum erneuten Einstecken zu finden.


• Sobald Sie es erneut eingesteckt haben, führen Sie bitte einen Durchflussgeschwindigkeitstest durch und sehen Sie, wie es läuft.



Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Nach dem erneuten Anschließen beträgt die Durchflussrate 1,0 l/min oder mehr: Der Fehler tritt während der Aufgaben nicht auf. >> Problem gelöst. Der Fehler tritt während der Aufgaben auf >> Gehen Sie zu Schritt 8 - SD-Karte neu flashen

Nach dem erneuten Einstecken beträgt die Durchflussgeschwindigkeit immer noch 0 l/min. >> Gehen Sie zu Schritt 8 - SD-Karte neu flashen

---



Schritt 8 - SD-Karte neu flashen:

Bitte beachten Sie das article um Ihre SD-Karte neu zu flashen und dann einen Durchflussgeschwindigkeitstest durchzuführen.
(Der Zweck besteht darin, festzustellen, ob es sich um ein Problem mit der Firmware oder um ein Problem mit der Hardware handelt.)



Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Nach dem erneuten Flashen beträgt die Durchflussrate 1,0 l/min oder mehr: Der Fehler tritt während der Aufgaben nicht auf. >> Problem gelöst. Der Fehler tritt während der Aufgaben auf >> Hardwareproblem: Hauptplatine oder Durchflusssensor haben ein Problem. >> Bitte machen Sie ein Foto vom Durchflussgeschwindigkeitstest und vom Fehler während einer Aufgabe und gehen Sie zu Schritt 9 - Melden Sie sich beim lokalen Händler oder dem FLUX-Support.

Nach dem erneuten Flashen beträgt die Durchflussgeschwindigkeit immer noch 0 l/min >> Hardwareproblem: Hauptplatine oder Durchflusssensor haben ein Problem. >> Bitte machen Sie ein Foto vom Durchflussgeschwindigkeitstest und vom Fehler während einer Aufgabe und gehen Sie dann zu Schritt 9 - Melden Sie sich beim lokalen Händler oder dem FLUX-Support.

---



Schritt 9 - Melden Sie sich bei Ihrem lokalen Händler oder dem FLUX-Support:

• Bitte folgen Sie den Anweisungen im unten stehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]
• Stellen Sie sicher, dass Sie die Checkliste ausgefüllt und als PDF-Datei gespeichert haben, damit Sie Ihre ergriffenen Maßnahmen mitteilen können.

*Die in diesem Artikel gesammelten Informationen wie Fotos oder Videos, die das Problem Ihrer Maschine zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.

---
