2-7 Maschinenschnittstelle

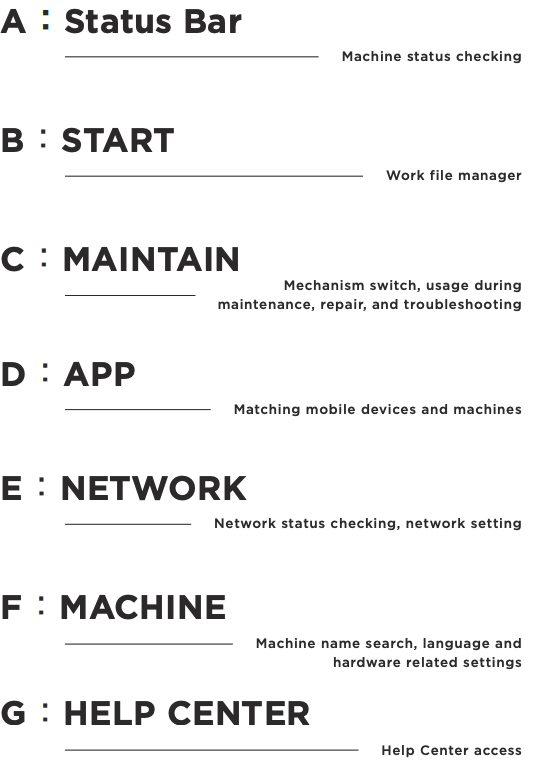

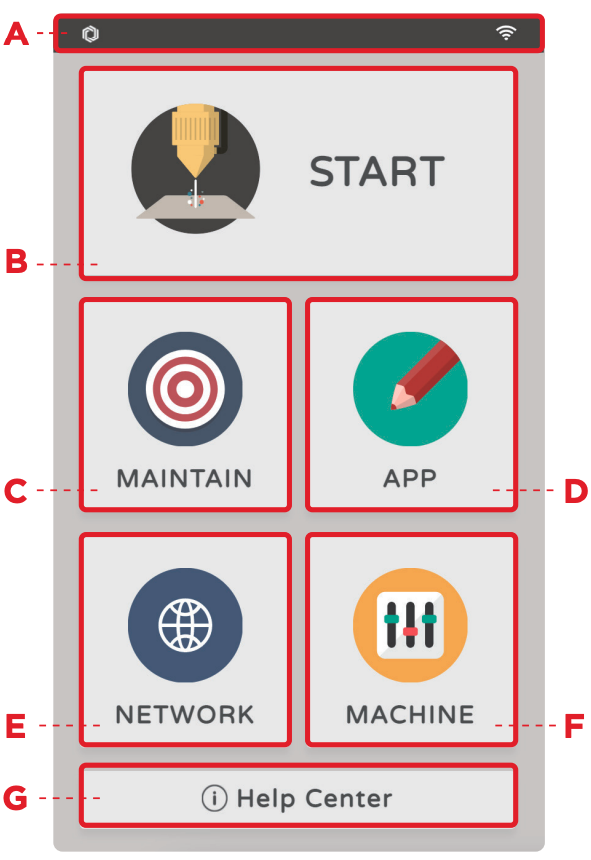

Dieses Kapitel stellt die Maschinenschnittstelle und die sieben Hauptfunktionen vor.

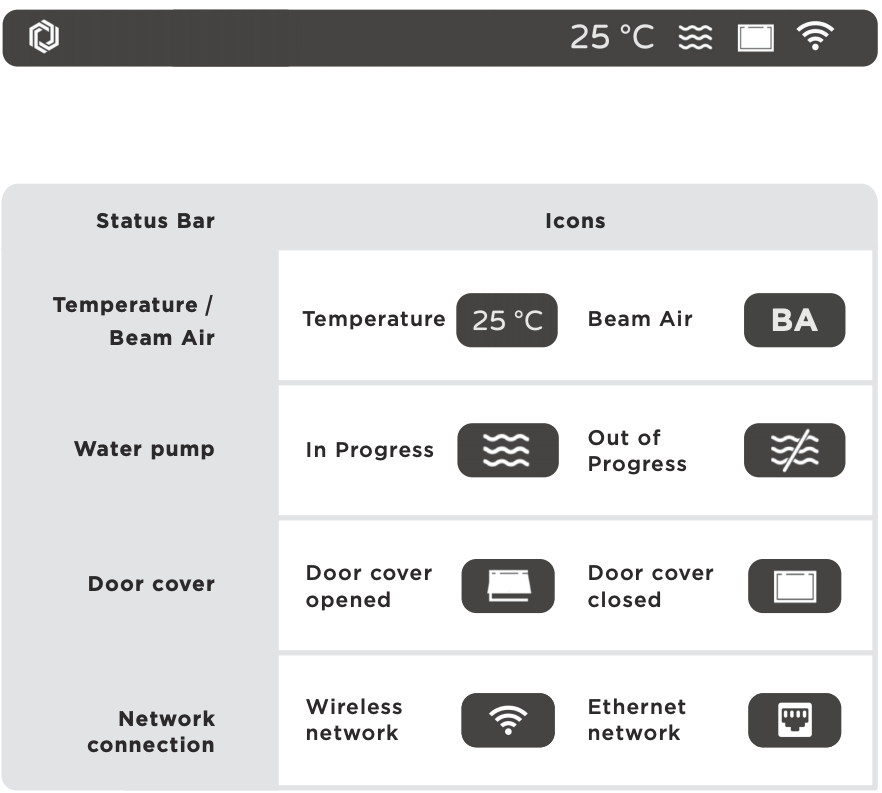

Überprüfung des Maschinenstatus

Die Statusleiste zeigt den Verbindungsstatus der Maschine, die Verbindung zu Beam Air sowie Temperatur, Wasserdurchfluss und Türstatus während des Betriebs an. Ein Klick auf die Statusleiste führt meist zur Startseite zurück; während des Gravierens wird die Seite neu angeordnet.

Arbeitsdatei-Manager

Es gibt zwei Möglichkeiten, Arbeitsaufträge zu übertragen: über die Beam Studio-Software oder per USB-Stick. Nach der Übertragung können die Dateien unter "START" gefunden und verwendet werden.

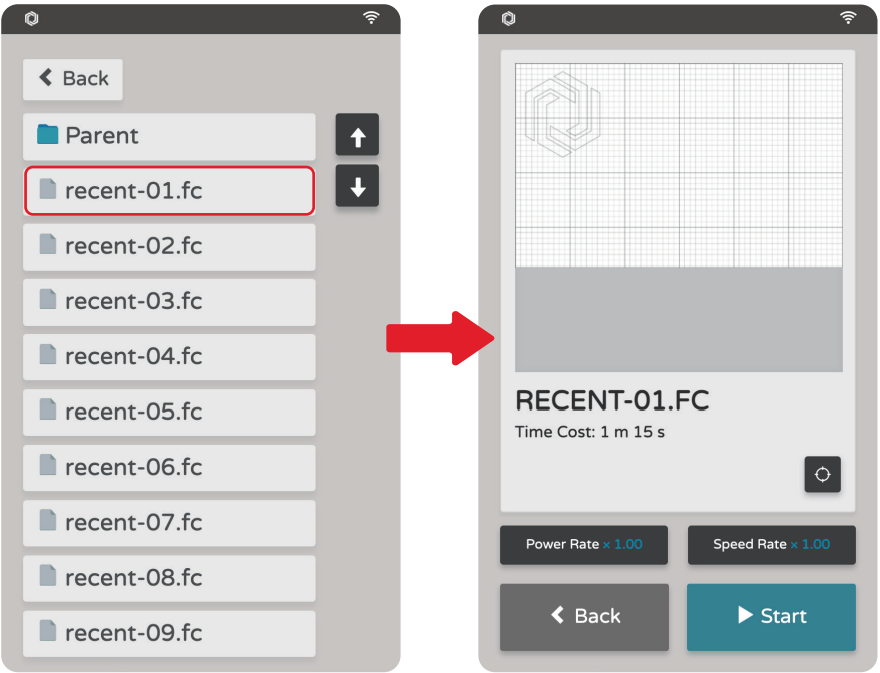

1. Von Beam Studio an die Maschine gesendete Aufträge: "Integrierter Speicher" > "Letzte" > spezifische Aufträge.

Die Maschine kann bis zu 15 von Beam Studio gesendete Aufträge speichern, wobei recent-01.fc der zuletzt gesendete Auftrag ist.

2. Von USB-Sticks gelesene Dateien: USB-Sticks > spezifische Aufträge.

Es gibt keine Begrenzung für die Anzahl der Dateien, die auf einem USB-Stick angezeigt werden können.

Beim Klicken auf eine Arbeit/Datei werden die tatsächliche Position des Bildes im Arbeitsbereich, die geschätzte Bearbeitungszeit und der Echtzeit-Multiplikator für Leistung und Geschwindigkeit angezeigt.

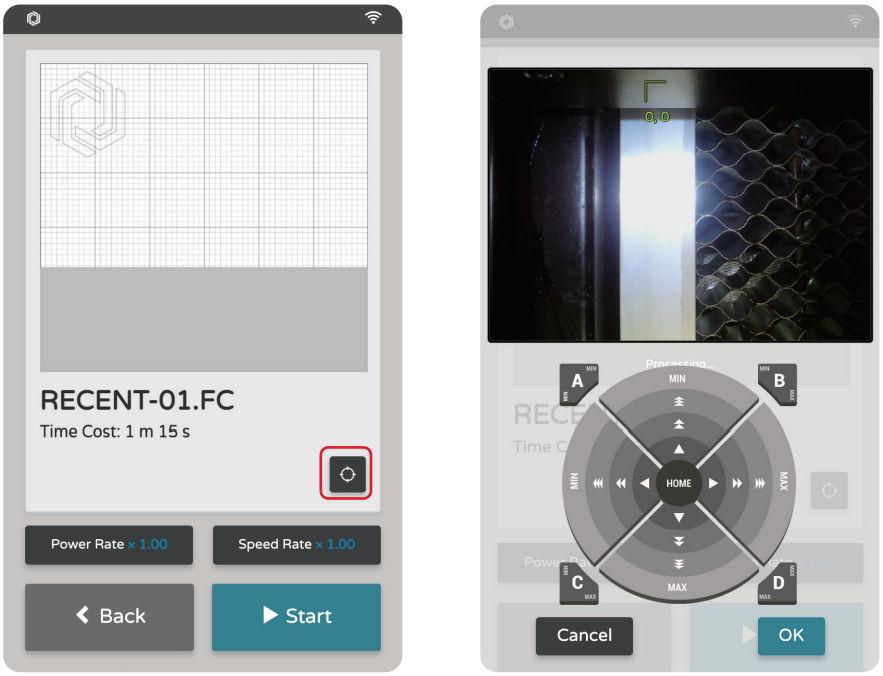

Der Startpunkt kann vor der Arbeit manuell eingestellt werden, Leistung und Geschwindigkeit können während der Arbeit angepasst werden. Manuelle Startpunkteinstellung: Der Startpunkt ist die Nullposition (0,0), klicken Sie auf > Bewegen Sie den Laserkopf über das Bedienfeld in die gewünschte Position > OK.

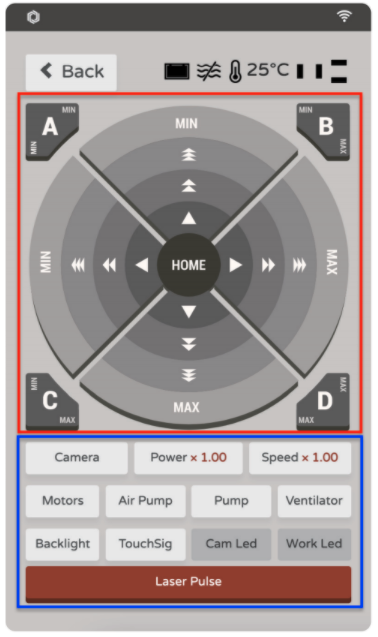

Mechanischer Schalter für Wartung, Reparatur und Fehlerbehebung

Wartung und Reparatur führen zur Seite MAINTAIN, hauptsächlich für Hardware-Schalter und Signalanzeige. Es wird dringend empfohlen, vor der Bedienung das Wartungskapitel zu lesen oder den Kundendienst zu konsultieren.

1. Sie können das rot umrandete Bedienfeld verwenden, um die Position des Laserkopfes zu steuern.

2. Sie können verschiedene Komponenten der Maschine aktivieren/deaktivieren.

• Kamera >> Aktivieren Sie die Kamera, um das Kamerabild auf dem Bedienfeld anzuzeigen
• Leistung >> Erhöhen oder verringern Sie die Leistung manuell.
• Geschwindigkeit >> Erhöhen oder verringern Sie die Leistung manuell.
• Motoren >> Disable the X & Y motors. If this is disabled you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform homing again in order to use the control panel above.
• Luftpumpe >> Luftpumpe ein- oder ausschalten
• Pumpe >> Wasserpumpe ein- oder ausschalten
• Lüfter >> Lüfter ein- oder ausschalten
• Hintergrundbeleuchtung >> Bildschirmhintergrundbeleuchtung testen (Der Bildschirm wird für einige Sekunden schwarz)
• TouchSig >> Touchsignal testen (Die Touchfunktion wird für einige Sekunden deaktiviert)
• Kamera-LED >> LED-Beleuchtung für die Kamera ein- oder ausschalten
• Arbeits-LED >> LED-Beleuchtung im Arbeitsbereich ein- oder ausschalten
• Laserimpuls >> Laserröhre auslösen. Wird hauptsächlich zur Justierung des Strahlengangs und zur Überprüfung des Zustands der Laserröhre verwendet.

Mobilgeräte und Maschinen koppeln

Laden Sie die mobile Version von Beam Go herunter und verbinden Sie Ihr Mobilgerät mit demselben WLAN-Netzwerk. Öffnen Sie dann die App und scannen Sie den QR-Code, um Ihr Mobilgerät mit der Maschine zu koppeln.

* Beam Go ist die mobile Version der Beam Studio-Software für Mobilgeräte

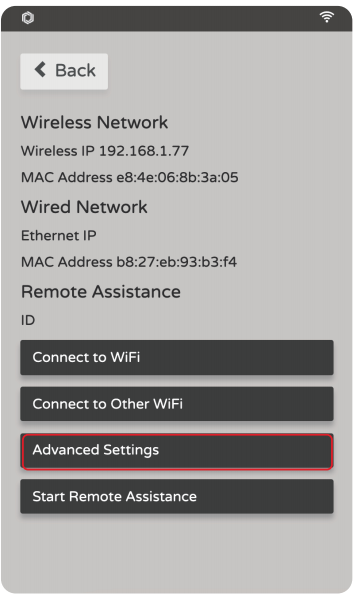

Netzwerkstatus überprüfen, Netzwerkeinstellungen anpassen

Die Netzwerk-IP-Adresse kann überprüft werden, ebenso ob der WLAN-Adapter oder das Ethernet-Kabel ordnungsgemäß funktioniert (bei normalem Betrieb wird eine MAC-Adresse angezeigt).

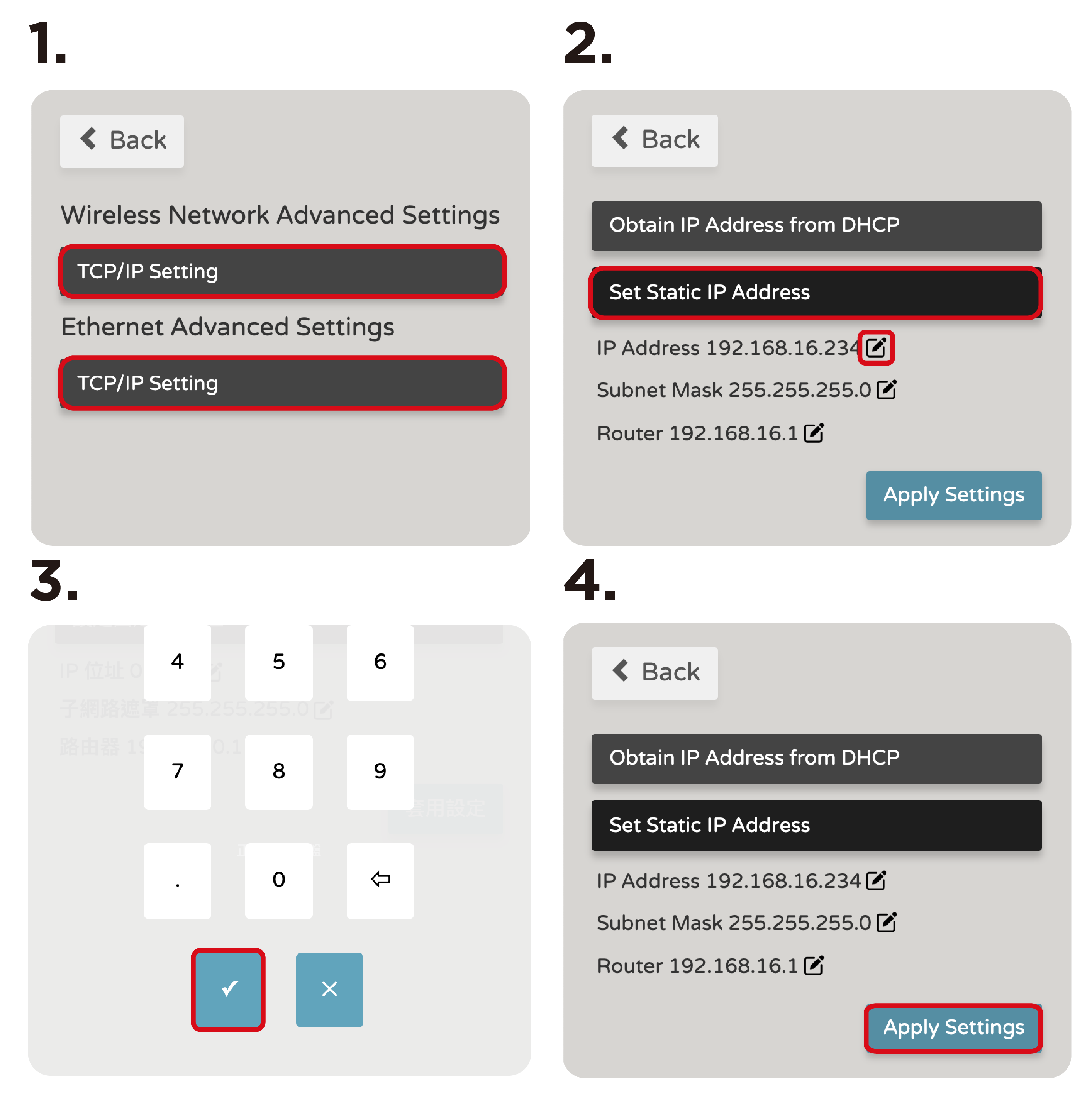

Erweiterte Einstellungen: Sie können manuell eine statische IP-Adresse für die Maschine festlegen. Dafür müssen Sie die IP-Adresse, Subnetzmaske und Router-Adresse eingeben.

Fernwartung starten: Unter Anleitung des Kundendienstes.

Hinweis: Bei Verwendung eines drahtlosen (WLAN) oder kabelgebundenen Netzwerks (außer bei Direktverbindung) kann die Maschine automatisch eine IP-Adresse über DHCP beziehen (für normale Benutzer) oder manuell auf eine statische IP eingestellt werden.

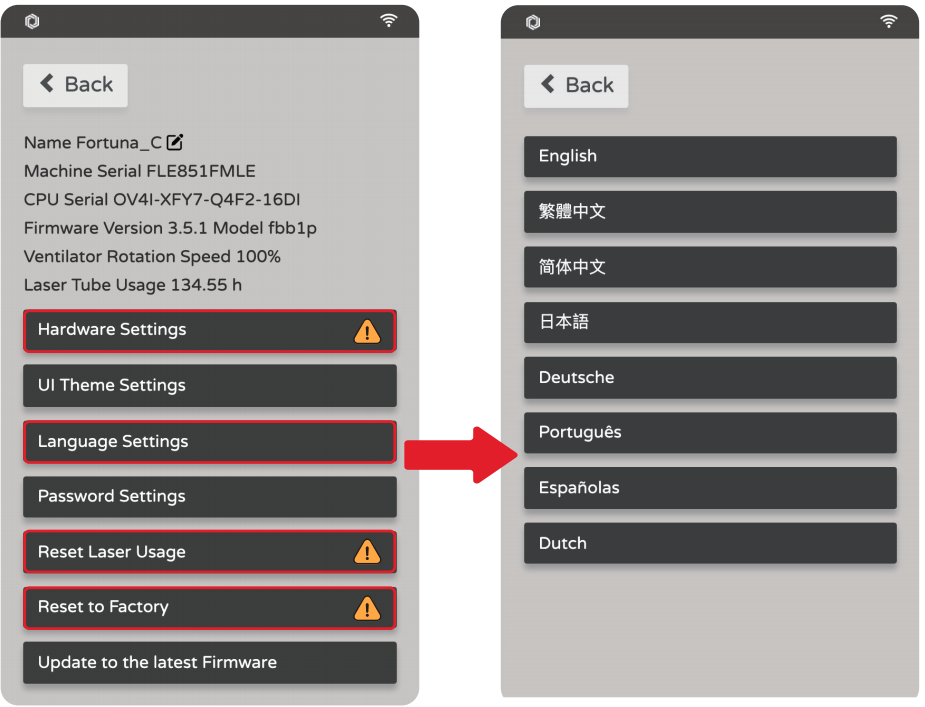

Maschinenname, Sprache und hardwarebezogene Einstellungen

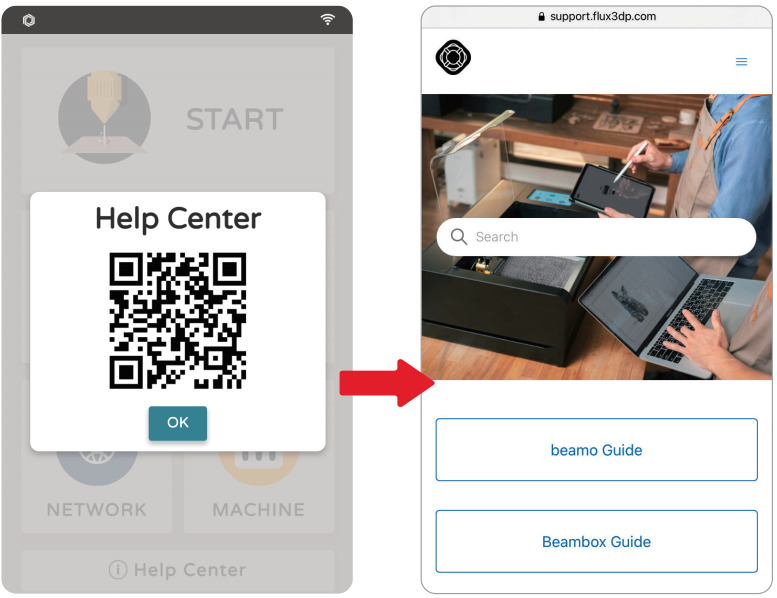

Bei Fragen klicken Sie bitte auf "HILFEZENTRUM", scannen Sie den QR-Code und finden Sie mögliche Lösungen im Hilfezentrum der offiziellen FLUX-Website.

Sobald ein Verbindungspasswort festgelegt wurde, muss es bei der ersten Verbindung mit der Maschine in der Software eingegeben werden. Es kann später geändert oder entfernt werden.

Durch Klicken auf "Auf die neueste Firmware aktualisieren" wird die Firmware auf die neueste Beta-Version aktualisiert. Neben der Aktualisierung über die Maschine können Sie die Firmware auch über die Softwareoberfläche aktualisieren. Siehe【Softwarebedienung】 "Menü" - "Maschinen"  Or update the machine's firmware through the USB flash drive. (storage size <= 64GB, with format as FAT32; rename the firmware file downloaded from the website as autoupdate.fxfw. Restart the machine after plugging the USB flash drive into a USB port in the back of the machine.）

Zugang zum Hilfezentrum
