2-5 Kamerakalibrierung

Bei der ersten Verwendung des Geräts werden Sie aufgefordert, eine Kamerakalibrierung durchzuführen.

Dieser Vorgang stellt sicher, dass die Kamera nach dem Versand korrekt ausgerichtet ist und verbessert die Genauigkeit der Vorschau.

Benötigte Materialien

Weißes Papier im A4-Format (selbst bereitzustellen)

1. Wählen Sie Ihr Gerät aus

Wählen Sie die Bezeichnung des verwendeten Geräts aus.

2. Legen Sie ein weißes Blatt Papier ein

Platzieren Sie ein sauberes weißes Blatt Papier im A4-Format in der oberen linken Ecke des Arbeitsbereichs.

3. Fokussieren Sie auf das Papier

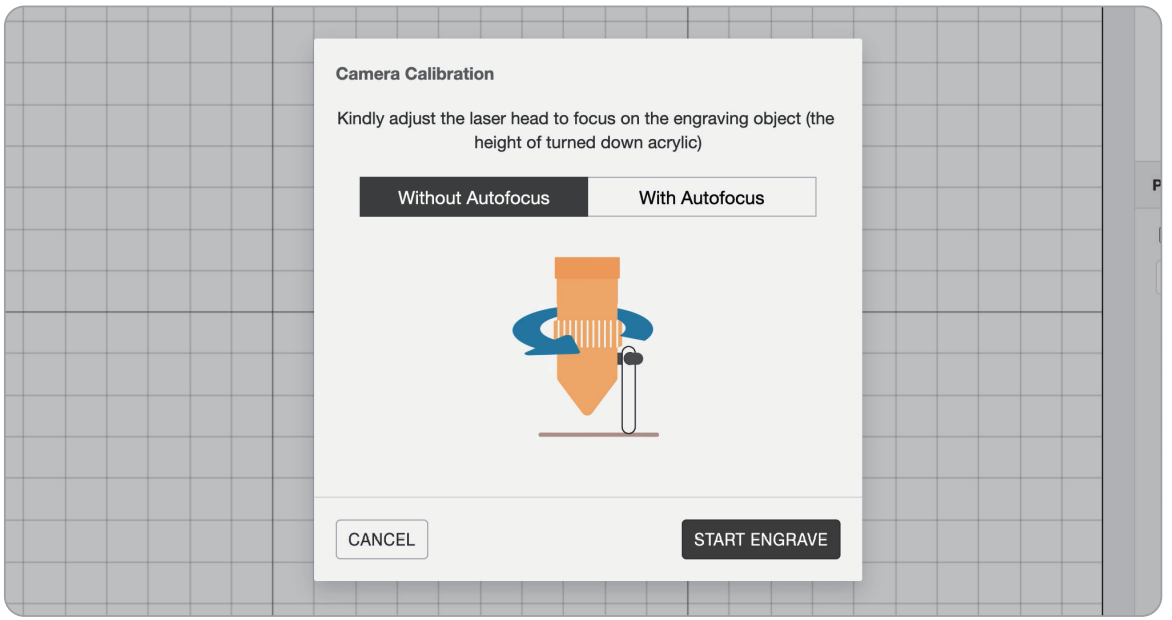

a. Für manuelle Fokussierung

1. Lösen Sie den Düsenbefestigungsring
2. Bringen Sie die Fokussonde in Kontakt mit dem Gravurmaterial
3. Ziehen Sie den Ring fest
4. Drehen Sie die Fokussonde nach Abschluss der Fokussierung zurück.

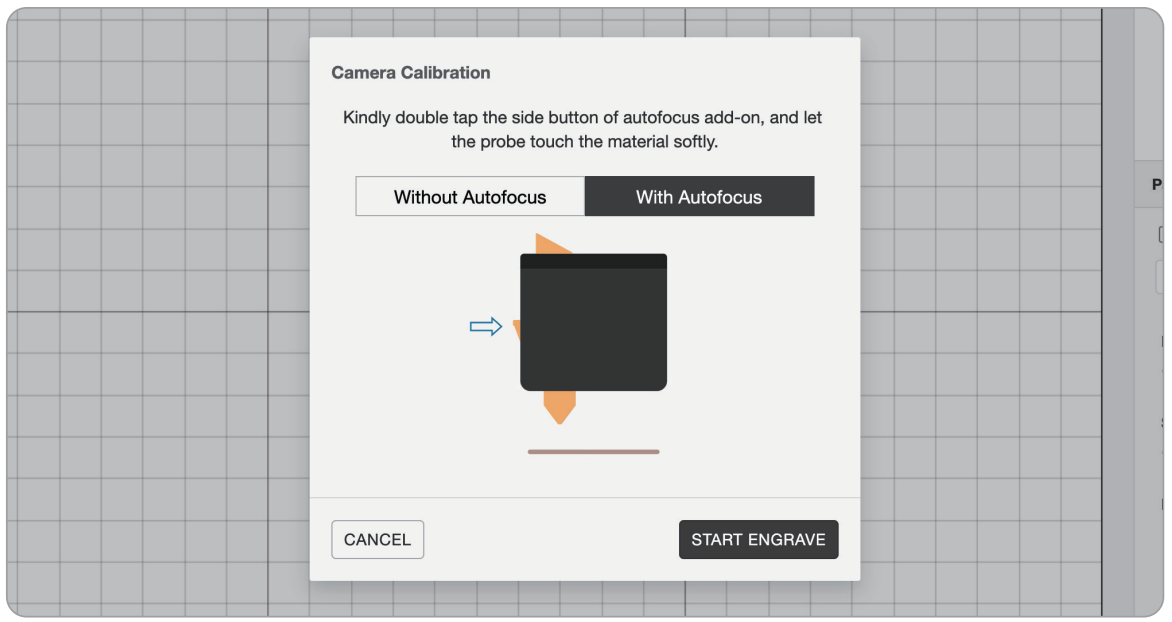

b. Für Geräte mit Autofokus

Doppelklicken Sie auf die seitliche Taste des Zusatzmoduls, damit die Sonde das Gravurmaterial berührt.

4. Gravieren Sie das Kalibriermuster

Das Gerät schneidet Rasterlinien auf das Papier.

Klicken Sie an beliebiger Stelle, um den Gravurvorgang zu überspringen und zum nächsten Schritt zu gelangen.

5. Richten Sie das rote Quadrat aus

Bewegen Sie die Rasterlinien in die Mitte und richten Sie die Außenkante des roten Quadrats am mittleren Quadrat der Rasterlinien aus. Verwenden Sie dazu die Richtungstasten, die horizontale und vertikale Verschiebung, den Drehwinkel und das Größenverhältnis (mit den Pfeiltasten können Sie die Werte anpassen).

Hier finden Sie das Anleitungsvideo.

5. Die Endposition des roten Quadrats

Dies zeigt ein Beispiel für die korrekt ausgerichtete Position des roten Quadrats.

Vergewissern Sie sich, dass sich das rote Quadrat und die Rasterlinien in der Bildschirmmitte befinden.

Klicken Sie nach Erreichen der korrekten Position auf WEITER.

6. Bereit zum Start!

Nach Abschluss der Kamerakalibrierung können Sie Ihr erstes Gravierprojekt beginnen.
