2-6 Beam Studio Tutorial

Nach Abschluss der Kalibrierung werden Sie aufgefordert, das Beam Studio Tutorial durchzuführen.

Sie können den Vorgang neu starten unter Menü > Hilfe > Startanleitung anzeigen falls Sie es versehentlich übersprungen haben.

Benötigte Materialien

3mm Holzstück (im Zubehörkasten enthalten).

Tutorial-Schritte

0. Wählen Sie "Ja", wenn Sie das Beam Studio Tutorial starten möchten.

1. In den Vorschaumodus wechseln:

Klicken Sie auf das Kameravorschau-Symbol links > Wählen Sie die verwendete Maschine aus.

2. Plattform-Vorschau:

a. Legen Sie das Holzstück ein

b. Stellen Sie den Fokus ein

c. Schließen Sie die Abdeckung

d. Zeigen Sie den Gravurbereich in der Vorschau an und klicken Sie auf die Arbeitsfläche oder wählen Sie einen Vorschaubereich aus.

3. Vorschaumodus beenden: Wählen Sie "Vorschau beenden" 。

4. Rechteck zeichnen: Wählen Sie "Rechteck (M)" Zeichnen Sie ein Quadrat in Ebene 1 und drücken Sie die Umschalttaste, um es zu einem perfekten Quadrat zu machen.

5. Ziehen zum Zeichnen: Ziehen Sie in der Arbeitsfläche, um ein Quadrat zu zeichnen.

6. Zum Ebenen-Panel wechseln: Wechseln Sie zur Ebene um die Parameter einzustellen.

7. Voreinstellung wählen: "Wood - 3mm Cutting".

8. Neue Ebene hinzufügen: Der Name der neuen Ebene lautet Ebene 2.

9. Kreis zeichnen: Wählen Sie "Oval (L)" um einen Kreis in Ebene 2 zu zeichnen. Drücken Sie die Umschalttaste, um einen perfekten Kreis zu erstellen.

10. Zeichnen durch Ziehen: Ziehen Sie mit der Maus, um einen Kreis in der Arbeitsfläche zu zeichnen.

11. Füllung aktivieren: Aktivieren Sie die Füllungsfunktion

12. Zur Ebenenansicht wechseln: Wechseln Sie zur Ebene um die Parameter einzustellen.

13. Voreinstellung festlegen: Holz - Gravur : "Wood - Engraving".

14. Datei senden:

a. Überprüfen Sie die Parameter und Ebeneneinstellungen.

b. Wählen Sie den Namen der verwendeten Maschine aus.

c. Klicken Sie auf "Start" um den Gravur- und Schneidvorgang zu starten.

Hinweis:

Um optimale Gravierergebnisse zu gewährleisten, beachten Sie bitte folgende Empfehlungen:

1. Gravieren vor dem Schneiden: Die Bearbeitung erfolgt von der obersten zur untersten Ebene. Stellen Sie sicher, dass die Gravurebene über der Schnittebene liegt, um Fokussierungsprobleme durch vorzeitiges Zerschneiden des Werkstücks zu vermeiden.

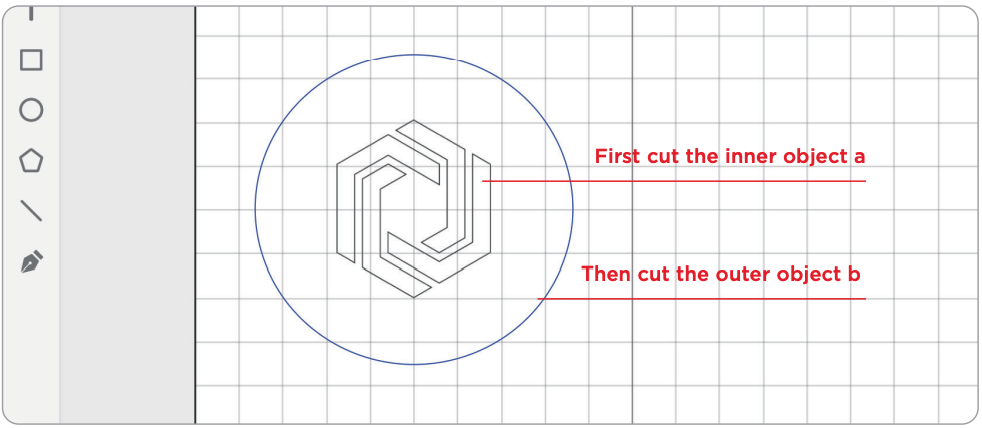

2. Wie unten dargestellt: Befinden sich mehrere Schnittobjekte in derselben Ebene und existiert eine Innen-Außen-Beziehung, werden zuerst die inneren und dann die äußeren Objekte geschnitten. Ist Objekt A in Objekt B enthalten, wird zuerst A und dann B geschnitten.

Fehlerbehebung

• Kühler aus
• Tür geöffnet
• Referenzfahrt fehlgeschlagen
• Wenn das Gravierergebnis unscharf oder die Farbe blass ist, überprüfen Sie bitte, ob das Material korrekt fokussiert ist. Falls dies nicht hilft, wird eine Überprüfung des optischen Pfads empfohlen.
