Beschreibung:
Aufgrund der Komplexität der Ursache hinter #904 ist es wichtig zu beachten, dass das Lesen dieses Artikels möglicherweise keine sofortige Lösung für Ihr Problem bietet. Dennoch werden Sie durch sorgfältiges Befolgen der unten aufgeführten Schritte wertvolle Informationen sammeln, die Ihren Händlern oder dem FLUX-Support dabei helfen können, das Problem effektiver einzugrenzen. Dies wiederum trägt dazu bei, die Gesamtzeit für die Fehlerbehebung zu reduzieren.
Mögliche Ursachen:
- Systemfehler (Firmware neu aktualisieren, auf Werkseinstellungen zurücksetzen oder SD-Karte neu flashen).
- Das Mainboard/MB/Motherboard funktioniert fehlerhaft.
- Der Endschalter funktioniert fehlerhaft.
- Die Führungsschienen sind korrodiert oder beschädigt.
- Die X-Achse ist nicht waagerecht ausgerichtet.
- Der Treiber-IC funktioniert fehlerhaft.
- Der Schrittmotor funktioniert fehlerhaft.
|
Schritt 0 - Verwenden Sie die Checkliste während der Durchführung der Schritte:
Diese Checkliste dient zur Aufzeichnung aller von Ihnen durchgeführten Aktionen in diesem Artikel.
Nach Abschluss der Checkliste drucken Sie diese bitte als PDF aus und senden Sie sie bei Bedarf an Ihren Händler oder den FLUX-Support. Diese Informationen werden uns bei der Fehlersuche und Eingrenzung des Problems helfen.
Bitte beachten Sie den folgenden Link: 5-2-5 #904 Referenzfahrt fehlgeschlagen Checkliste (beamo-Serie)
Schritt 1 - Überprüfen Sie, ob der Laserkopf mechanisch blockiert ist:
- Schalten Sie die Maschine aus und ziehen Sie den Netzstecker.

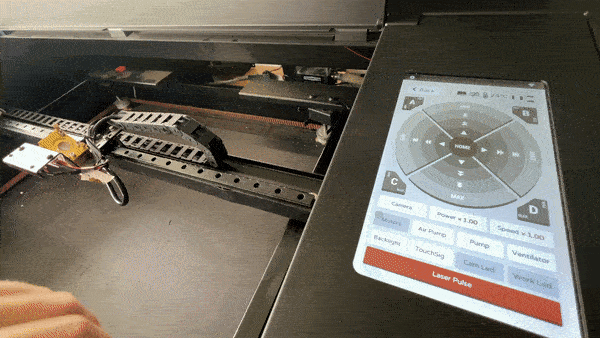

- Bewegen Sie den Laserkopf manuell in alle vier Ecken.
(*Ein HEXA wird im Video zur Demonstration des Verhaltens verwendet.)
Ermitteln Sie Ihr Ergebnis und die nächste Vorgehensweise:
Schritt 1.1 - Schmieren der Schienen:
- Bitte befolgen Sie die Anweisungen im unten stehenden Link zum Schmieren der Schienen.
[4-3-1 Schmierung]
- Versuchen Sie nach dem Schmieren erneut, den Laserkopf zu bewegen und prüfen Sie, ob er sich wie in Schritt 1 bewegen lässt.
Ermitteln Sie Ihr Ergebnis und die nächste Vorgehensweise:
- Ja, er lässt sich wie im Video in Schritt 1 bewegen. >> Problem gelöst
|
|
Beispiele für Fotos oder Videos zur Meldung:
|
X-Achsen-Schiene:
|
|
Y-Achsen-Schiene - Links:
|
|
Y-Achsen-Schiene - Rechts
|
|
Schritt 2 - Firmware-Probleme ausschließen:
Gelegentlich kann das Problem bei der Referenzfahrt durch eine fehlerhaft installierte Firmware verursacht werden.
Ein Zurücksetzen des Systems ist eine einfache und schnelle Methode, um das Referenzfahrt-Problem zu beheben.
-

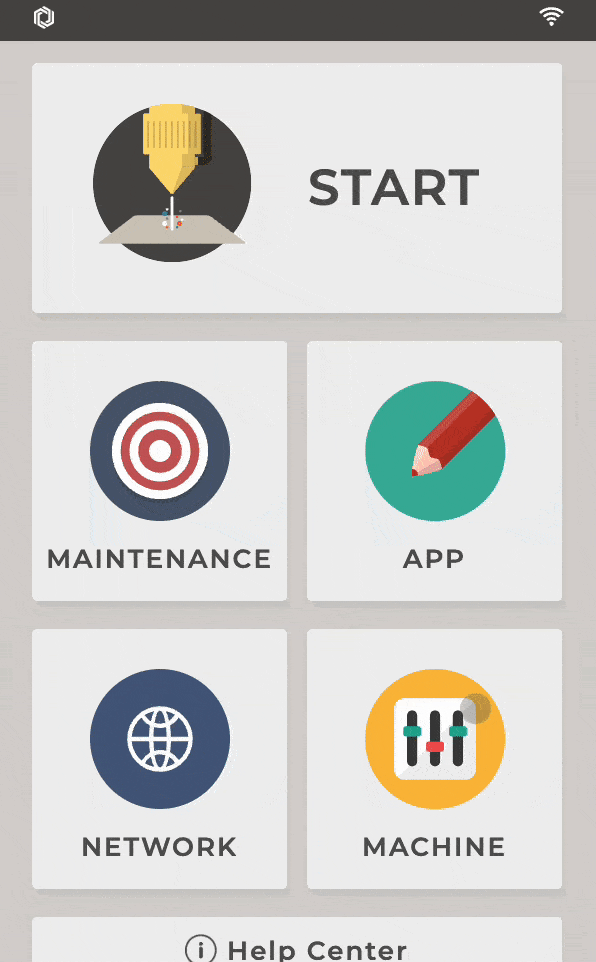

Versuchen Sie zunächst, die Hauptplatinen-Einstellungen zurückzusetzen.
(Maschine > Hardware-Einstellungen > Hauptplatinen-Einstellungen zurücksetzen)
-
Versuchen Sie anschließend, auf Werkseinstellungen zurückzusetzen. (Maschine > Auf Werkseinstellungen zurücksetzen)
-
Aktualisieren Sie abschließend die Firmware auf die neueste Version und führen Sie die Referenzfahrt erneut durch.
(Maschine > Auf neueste Firmware aktualisieren) oder verwenden Sie Beam Studio für die Aktualisierung. (Link)
Ermitteln Sie Ihr Ergebnis und die nächste Vorgehensweise:
- Ja, die Referenzfahrt wird nach dem Zurücksetzen korrekt durchgeführt >> Problem gelöst
|
Schritt 3 - Verhalten der Maschine während der Referenzfahrt überprüfen:
Bitte schalten Sie die Maschine ein und drücken Sie "Wartung", um die Referenzfahrt zu starten. Ermitteln Sie, welches Verhalten dem Ihrer Maschine am ähnlichsten ist, und ergreifen Sie entsprechende Maßnahmen.
-

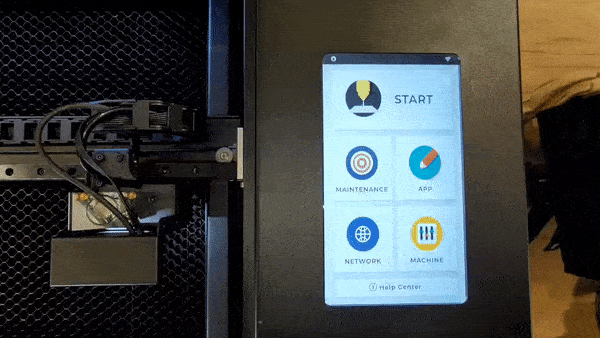

Verhalten #1:
Der Laserkopf bewegt sich nicht und wird nicht arretiert.
Er kann jedoch manuell bewegt werden, während das Bedienfeld 'Referenzfahrt' anzeigt.
(*Ein HEXA wird im Video zur Demonstration des Verhaltens verwendet.)
|
-
Verhalten #2:

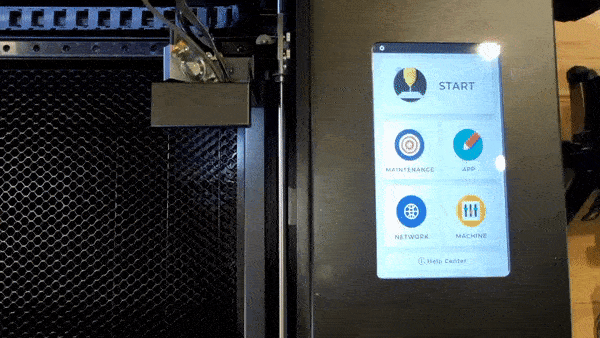

Die Bewegungsrichtung ist entgegengesetzt oder der Kopf bewegt sich hin und her.
(Die korrekte Bewegung ist, zuerst nach oben und dann nach links zu fahren. Während der Referenzfahrt bewegt er sich niemals nach unten oder rechts.)
(*Ein HEXA wird im Video zur Demonstration des Verhaltens verwendet.)
|
-
Verhalten #3:
Der Kopf erreicht die obere oder die obere linke Ecke, stoppt jedoch nicht und verursacht ein Schleifgeräusch.
(*Ein HEXA wird im Video zur Demonstration des Verhaltens verwendet.)
|
-
Verhalten #4:
Der Kopf verursacht ein Schleifgeräusch, auch wenn er nicht die obere oder die obere linke Ecke erreicht.
(*Ein Beambox Pro wird verwendet, um das Verhalten im Video zu demonstrieren.)
|
-
Verhalten #6:
Der Kopf wackelt mehrmals, dann erscheint die Fehlermeldung, oder er erreicht die Oberseite, wackelt und dann erscheint die Fehlermeldung.
(*Ein HEXA wird im Video zur Demonstration des Verhaltens verwendet.)
|
-
Verhalten #7:

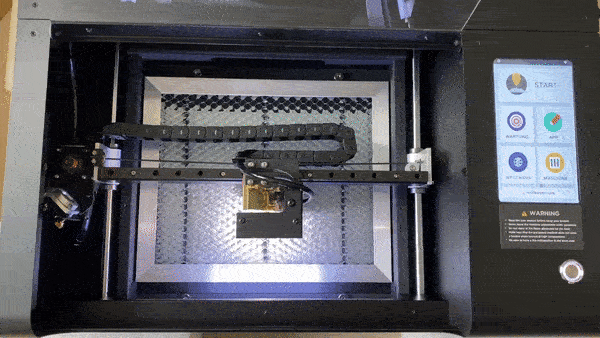

Der Kopf prallt zurück, wenn er sich entlang der Y-Achse nach oben bewegt.
(*Ein Beamo wird im Video verwendet, um das Verhalten zu demonstrieren.)

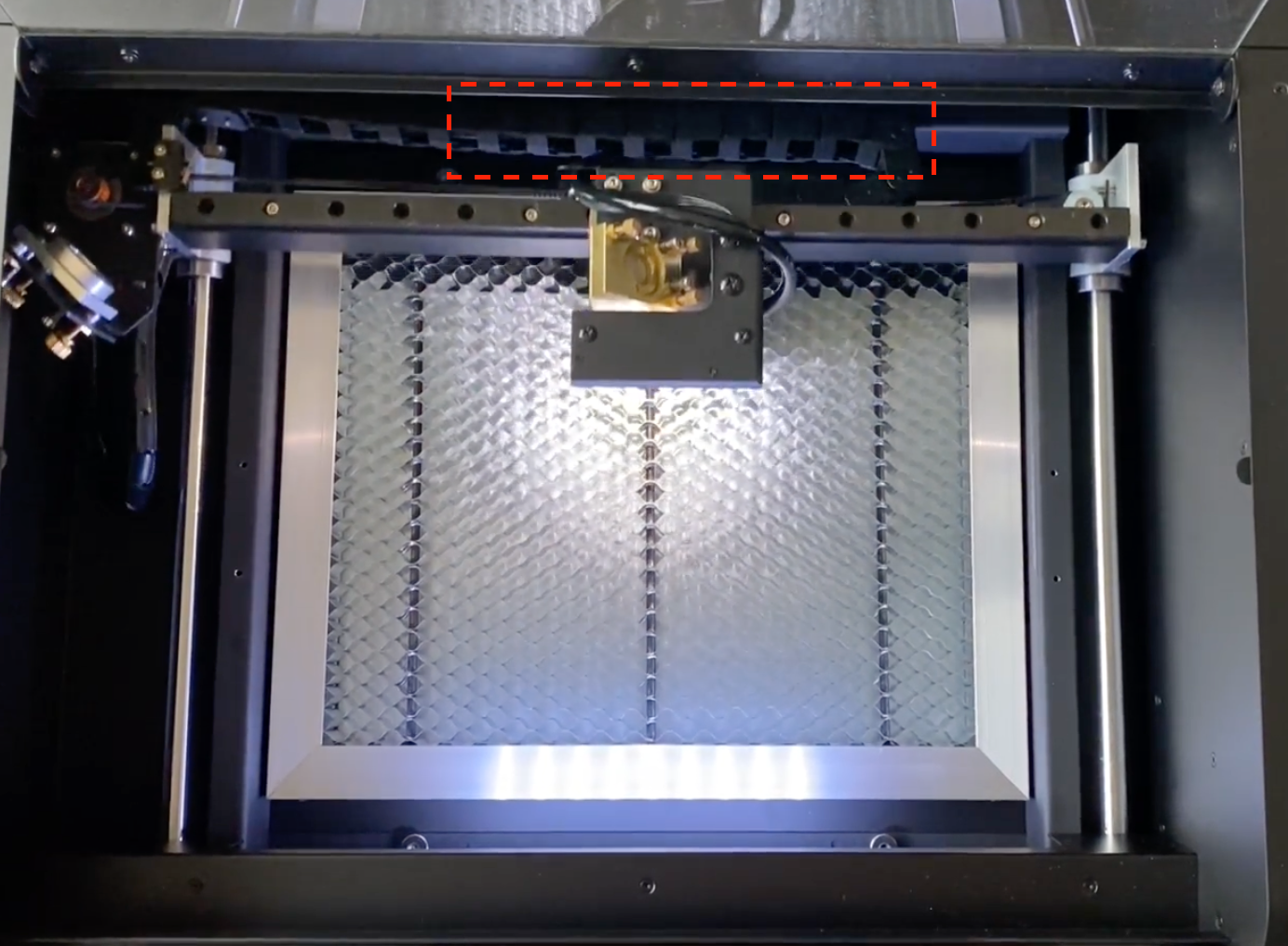

- Dies wird höchstwahrscheinlich dadurch verursacht, dass die Kunststoffkette gegen den Rahmen der Maschine stößt.
Es wird empfohlen, die Kette manuell anzupassen, indem man sie nach oben zieht oder nach unten drückt, um das Problem zu beheben.
|
|
Schritt 4 - SD-Karte neu flashen:
Manchmal lässt sich das Referenzfahrt-Problem nicht durch Zurücksetzen und Aktualisieren der Firmware beheben, wenn das Betriebssystem auf der SD-Karte beschädigt ist. In diesem Fall muss es vollständig neu geschrieben werden, indem die SD-Karte neu geflasht wird.
Ermitteln Sie Ihr Ergebnis und die nächste Vorgehensweise:
- Ja, die Referenzfahrt funktioniert jetzt nach dem Neu-Flashen ordnungsgemäß >> Problem gelöst.
|
Schritt 5 - Treiber-IC austauschen:
DriverIC ist eine Komponente auf der Hauptplatine und wird verwendet, um den Motor anzusteuern, damit sich der Laserkopf in verschiedene Richtungen bewegen kann. In diesem Schritt werden wir testen, ob das Homing-Problem durch den DriverIC verursacht wird.
- Schalten Sie das Gerät aus.
- Öffnen Sie das vordere Gehäuse, um die Hauptplatine freizulegen. Bitte beachten Sie den article , in dem beschrieben wird, wie man das Gehäuse öffnet.
- Trennen Sie den DriverIC der X-Achse. Bitte beachten Sie das Diagramm.
(Merken Sie sich, welcher IC ursprünglich für welche Achse bestimmt war)
- Trennen Sie den DriverIC der Y-Achse. Bitte beachten Sie das Diagramm.
- Tauschen Sie beide DriverICs aus und stellen Sie sicher, dass die Ausrichtung mit der im Diagramm übereinstimmt.
- Schalten Sie das Gerät ein und versuchen Sie erneut, den Homing-Vorgang durchzuführen.
Demonstration:
(Dieses Video zeigt den Austausch der ICs der X-Achse und Y-Achse.)
Ermitteln Sie Ihr Ergebnis und die nächste Vorgehensweise:
-
Der Homing-Vorgang funktioniert jetzt ordnungsgemäß >> Problem gelöst
- Mögliche Ursache: fehlerhafte Verbindung
|
Schritt 6 - Endschalter überprüfen:
Ein Endschalter wird verwendet, um den Laserkopf zu stoppen, wenn er die Endposition erreicht.
Probleme bei der Referenzfahrt können durch einen defekten Endschalter verursacht werden, was dazu führt, dass der Laserkopf nicht stoppt oder zu früh stoppt.

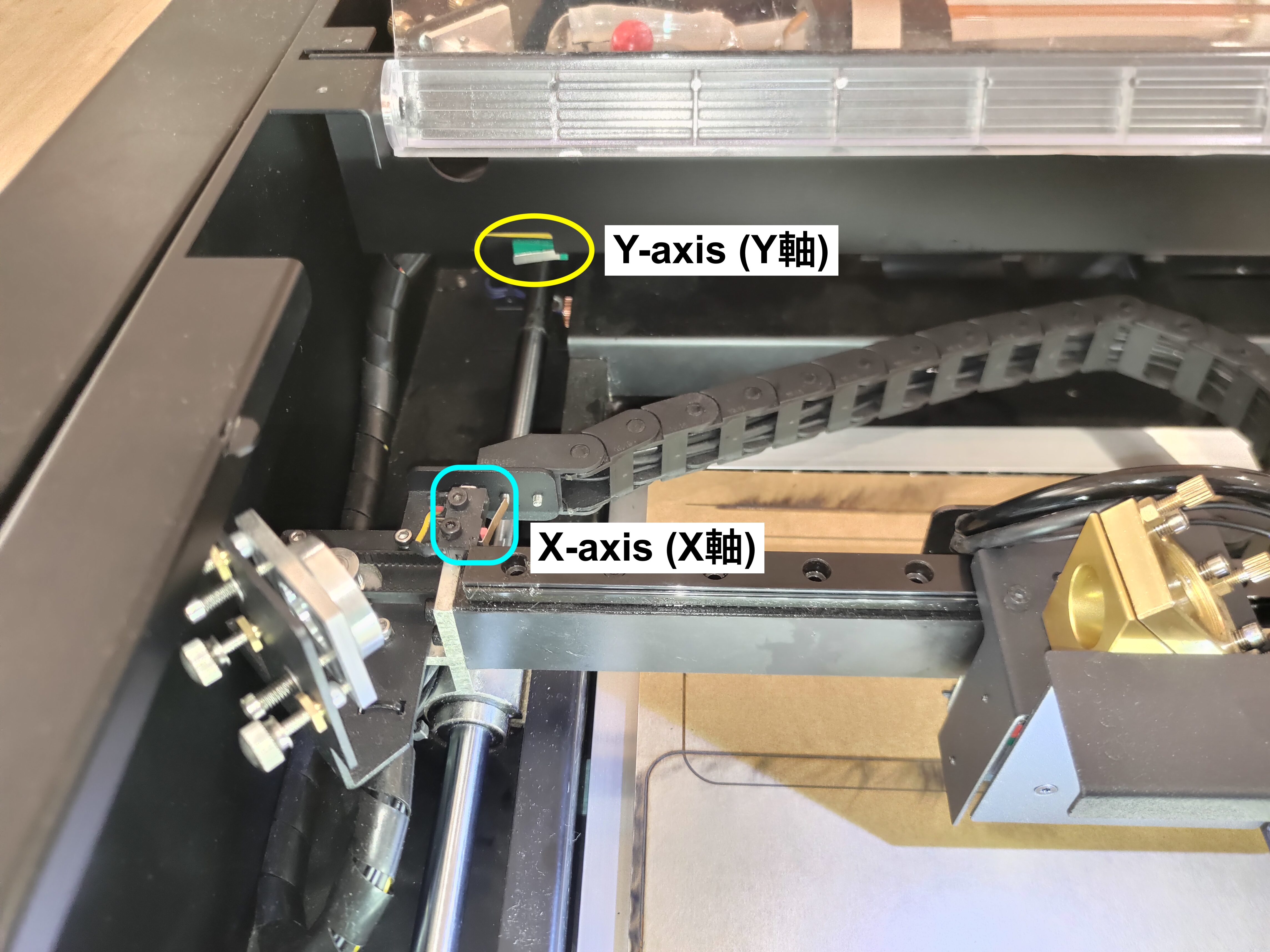

- Die Positionen der Endschalter für beamo:
- Bitte sehen Sie sich das folgende Video an, um zu prüfen, ob Ihre Endschaltersymbole bei Betätigung korrekt reagieren. (Betätigt = Symbol schließt sich / Nicht betätigt = Symbol öffnet sich)
(*Im Video wird ein HEXA zur Demonstration verwendet.)
Ermitteln Sie Ihr Ergebnis und die nächste Vorgehensweise:
Schritt 7 - Überprüfen der Ausrichtung der X-Achse:
- Informationen zum Testen und Einstellen der Ausrichtung der X-Achse finden Sie im folgenden Link.
Stellen Sie sicher, dass die Riemenscheibe/das Rad nicht lose ist, wie am Ende des Videos gezeigt.
[5-29 Nivellierung der X-Achse]
Ermitteln Sie Ihr Ergebnis und die nächste Vorgehensweise:
- Die Maschine kann nun nach der Einstellung die Referenzfahrt durchführen >> Problem gelöst
(Mögliche Ursache: X-Achse war falsch ausgerichtet.)
|

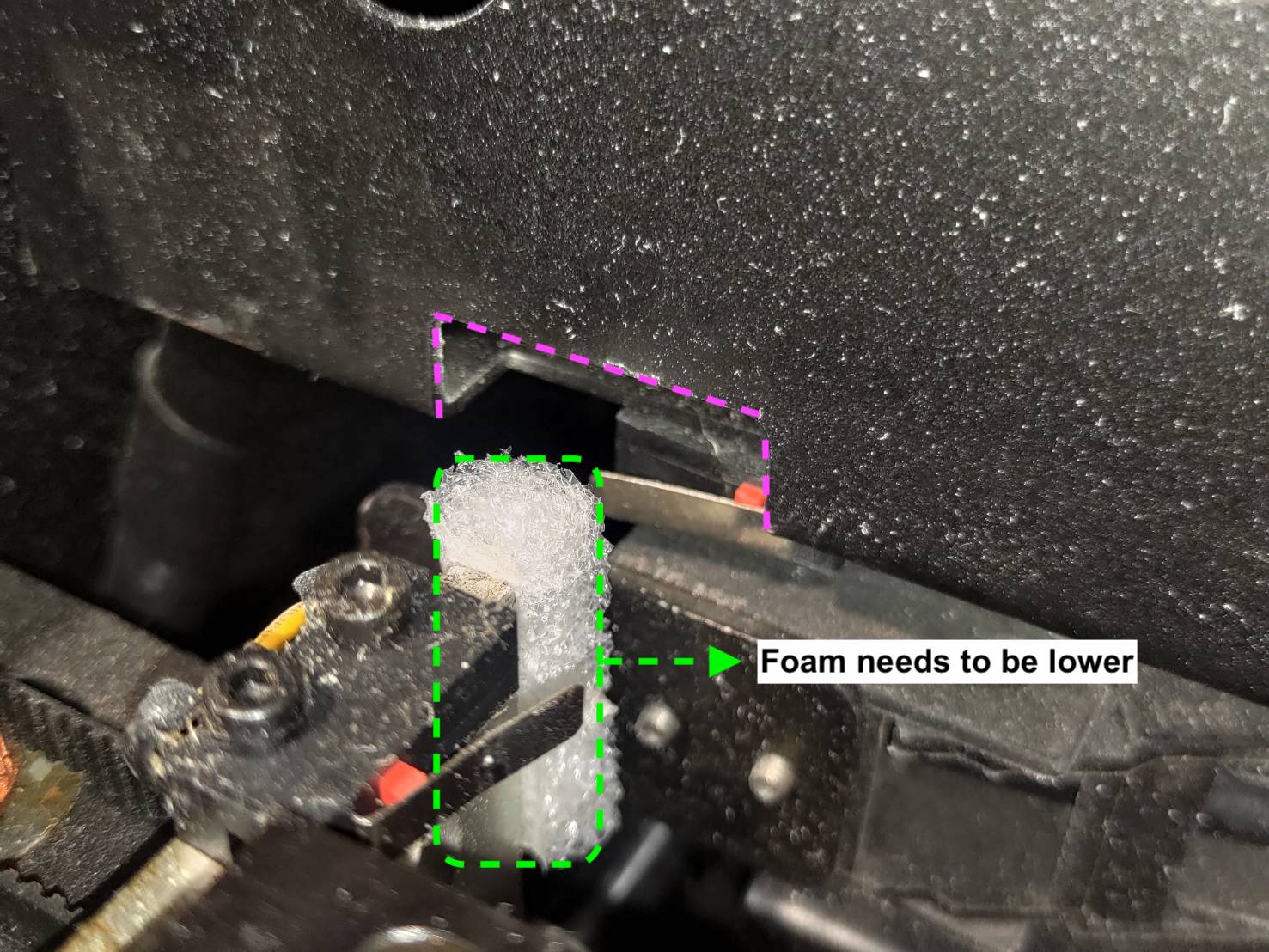

Schritt 8 - Anbringen von Schaumstoff zur Auslösung des Y-Achsen-Endschalters:

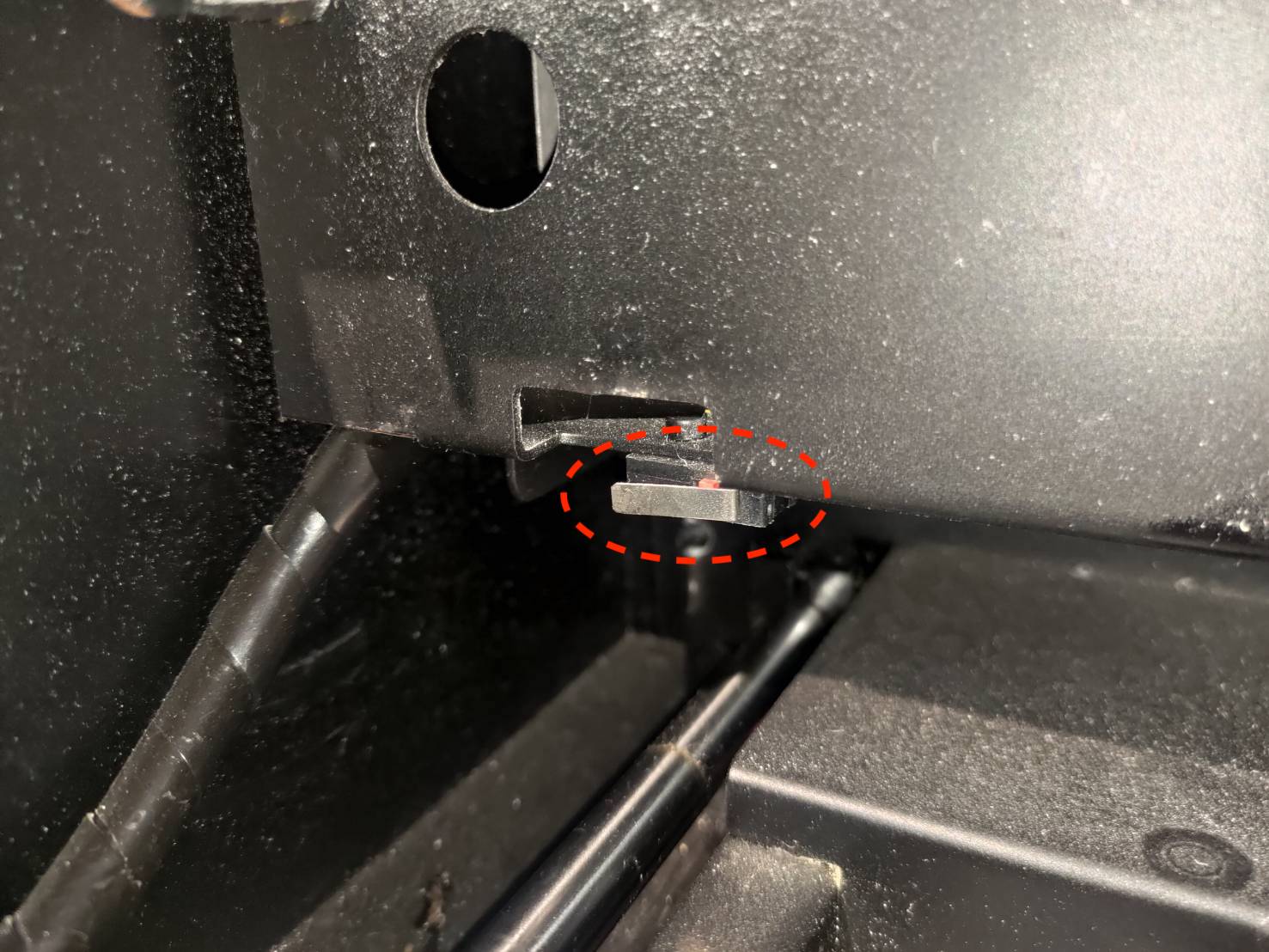

- Das rot eingekreiste Auslösemetall des Endschalters kann sich mit der Zeit lockern und die Empfindlichkeit des Endschalters beeinträchtigen. Dies tritt üblicherweise beim Y-Achsen-Endschalter auf.

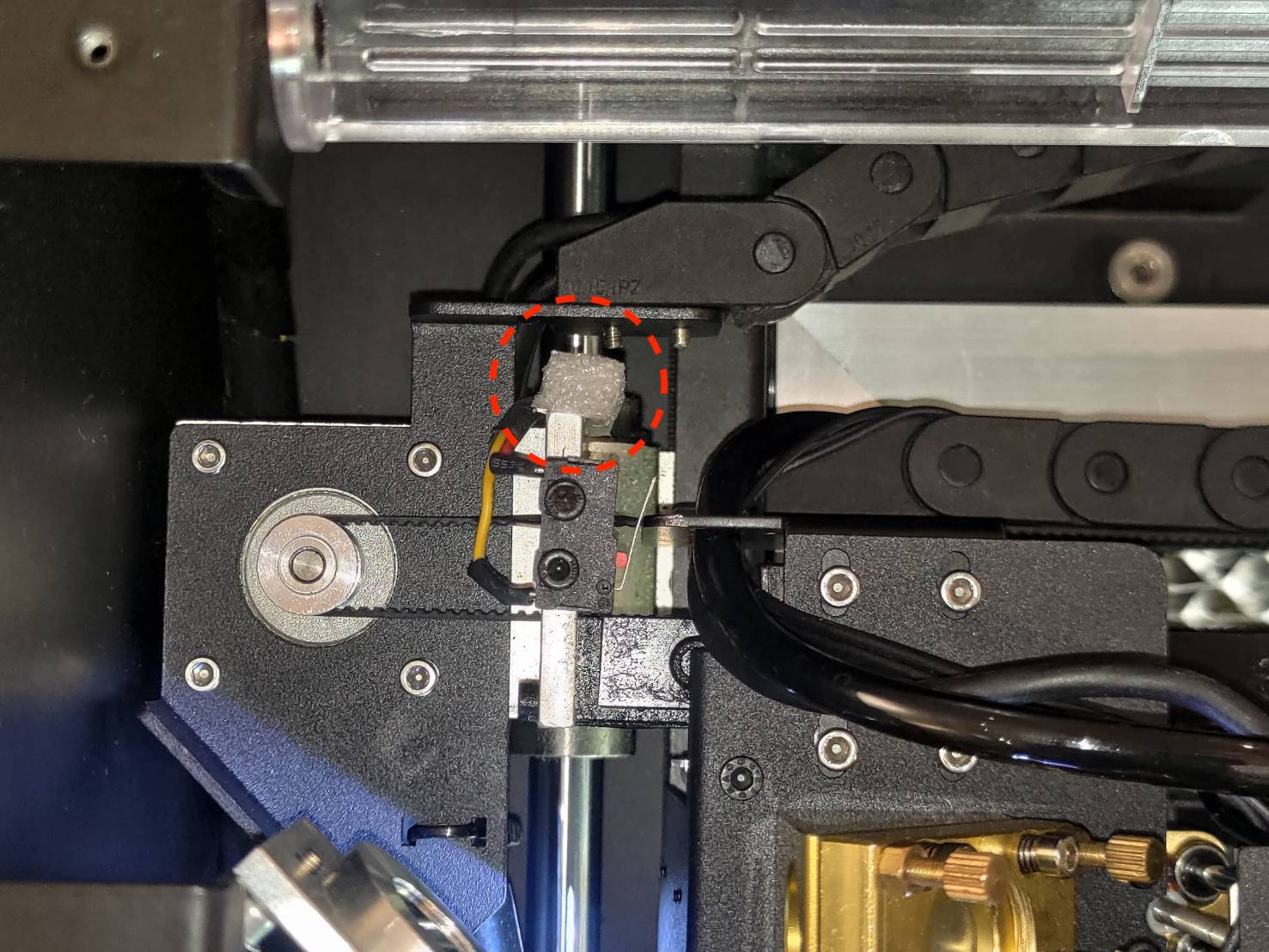

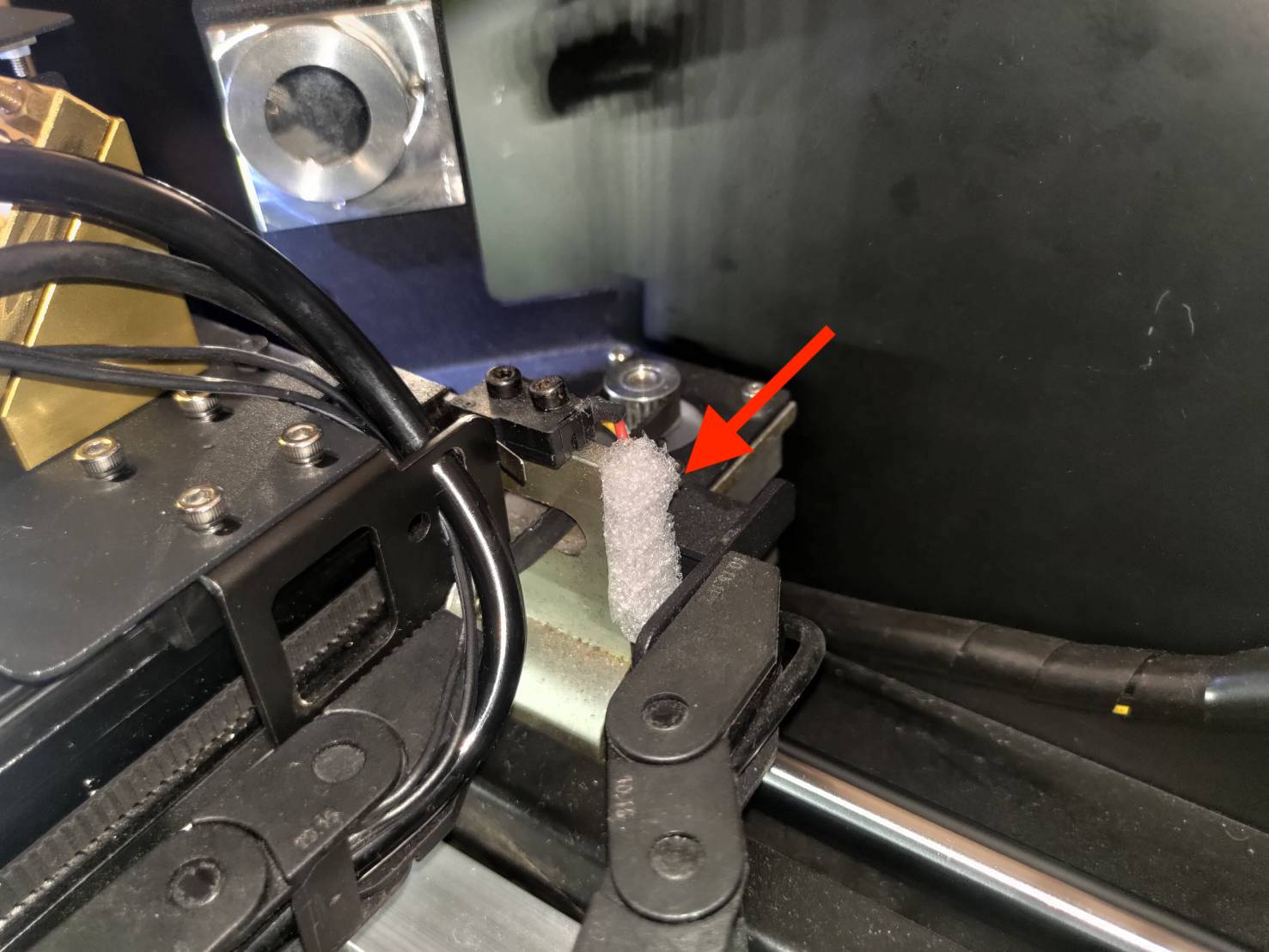

- Hier ist eine schnelle Lösung. Bitte bringen Sie ein Stück Schaumstoff am X-Achsen-Motor an, wie in den folgenden Fotos gezeigt.
- Achten Sie darauf, dass der Schaumstoff niedriger als der Rahmen ist. Andernfalls könnte er den Weg zum Endschalter blockieren.
Ermitteln Sie Ihr Ergebnis und die nächste Vorgehensweise:
- Die Maschine kann nun nach dem Anbringen des Schaumstoffs die Referenzfahrt durchführen >> Problem gelöst
|
Schritt 9 - Kontaktieren Sie den lokalen Händler oder den FLUX-Support:
- Bitte befolgen Sie die Anweisungen im untenstehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]
- Stellen Sie sicher, dass Sie die Checkliste ausgefüllt und als PDF-Datei gespeichert haben, damit Sie Ihre durchgeführten Maßnahmen teilen können.
Die in diesem Artikel gesammelten Informationen wie Fotos oder Videos, die das Problem Ihres Geräts zeigen, müssen gegebenenfalls mit dem Händler oder dem FLUX-Support geteilt werden.
Schlüsselwörter: Referenzfahrtprobleme / Referenzfahrt nicht möglich
#END
