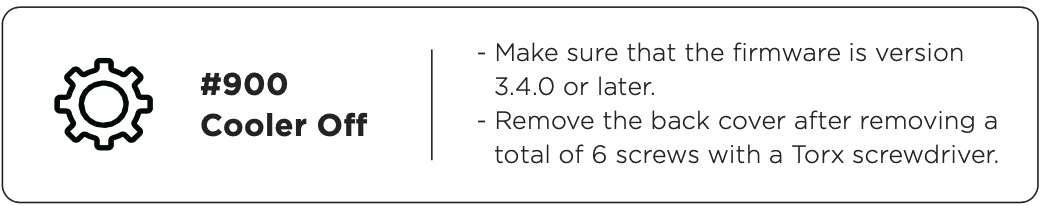

#900 Kühler aus/Ausfall des Kühlsystems

Der Fehler tritt auf, wenn eine niedrige Durchflussgeschwindigkeit im System erkannt wird. Die Aufgabe wird daraufhin pausiert.
Eine zu geringe Geschwindigkeit führt zu einer höheren Betriebstemperatur der Laserröhre, was deren Lebensdauer verkürzt.

Bitte befolgen Sie die nachstehenden Anweisungen zur Fehlerbehebung.

---

Mögliche Ursachen

Systemfehler (Firmware neu aktualisieren, auf Werkseinstellungen zurücksetzen oder SD-Karte neu flashen.) Unzureichender Wasserstand in der Wasserpumpe. Geknickte Wasserschläuche, die zu einer niedrigen Durchflussgeschwindigkeit führen. Wasserpumpe funktioniert nicht und fördert kein Wasser. Wassertank der Pumpe ist undicht. Hauptplatine/Mainboard funktioniert nicht korrekt und kann das Signal nicht erfassen. Durchflusssensor sendet kein Signal zur Durchflussgeschwindigkeit. Laserröhre ist beschädigt und Wasser ist ausgetreten. 12V-Netzteil (12V PSU) funktioniert nicht ordnungsgemäß. (Weniger wahrscheinlich)

---



---

Schritt 1 - Prüfen Sie, ob der Wasserstand 80% erreicht:

Wenn Ihre Maschine nicht genügend Wasser enthält, kann dies die Durchflussgeschwindigkeit beeinträchtigen.

• Entfernen Sie die Rückabdeckung, nachdem Sie 6 Schrauben mit einem Torx-Schraubendreher (T8) gelöst haben.

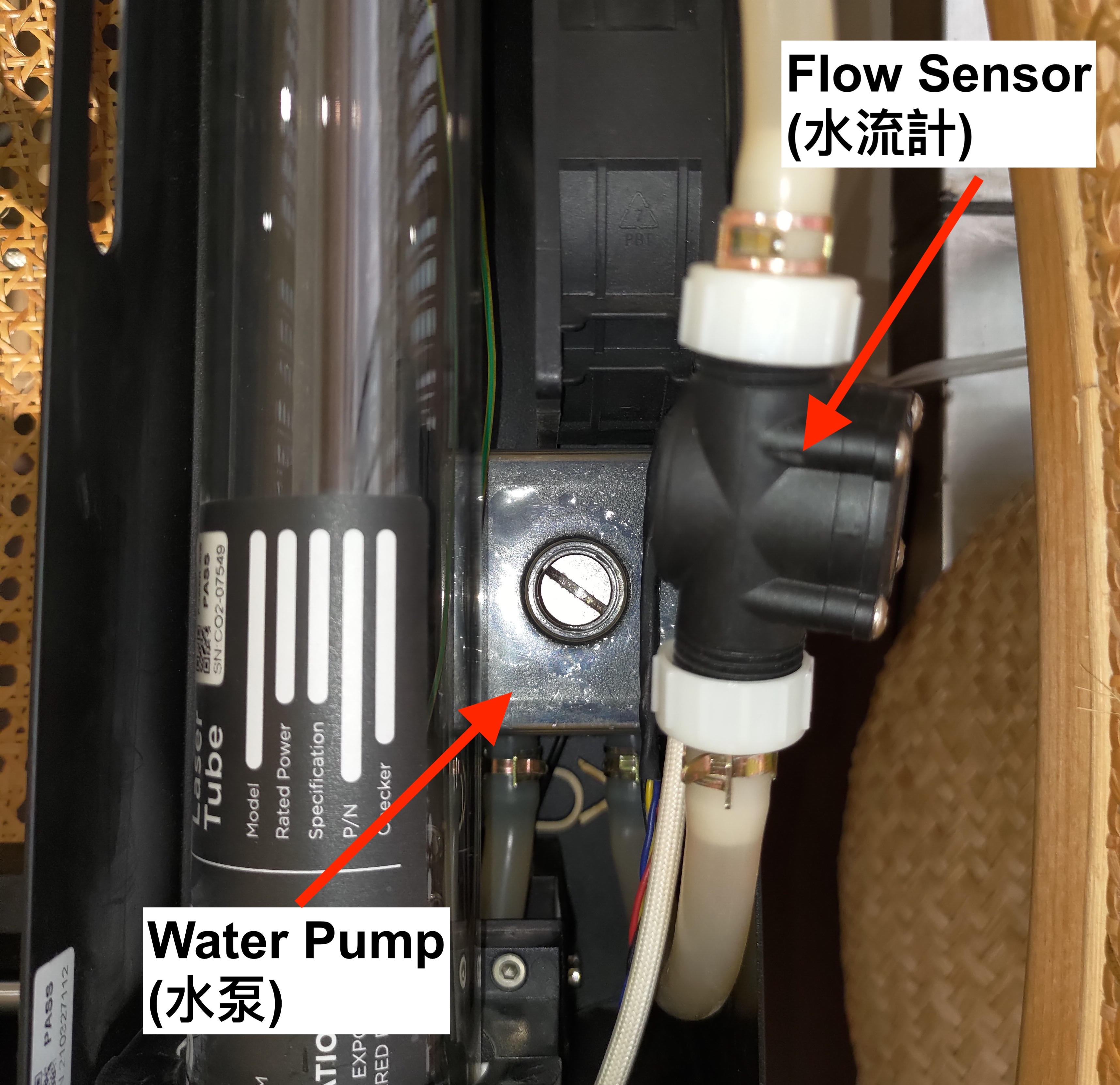

• Die Wasserpumpe befindet sich unterhalb des Durchflusssensors.

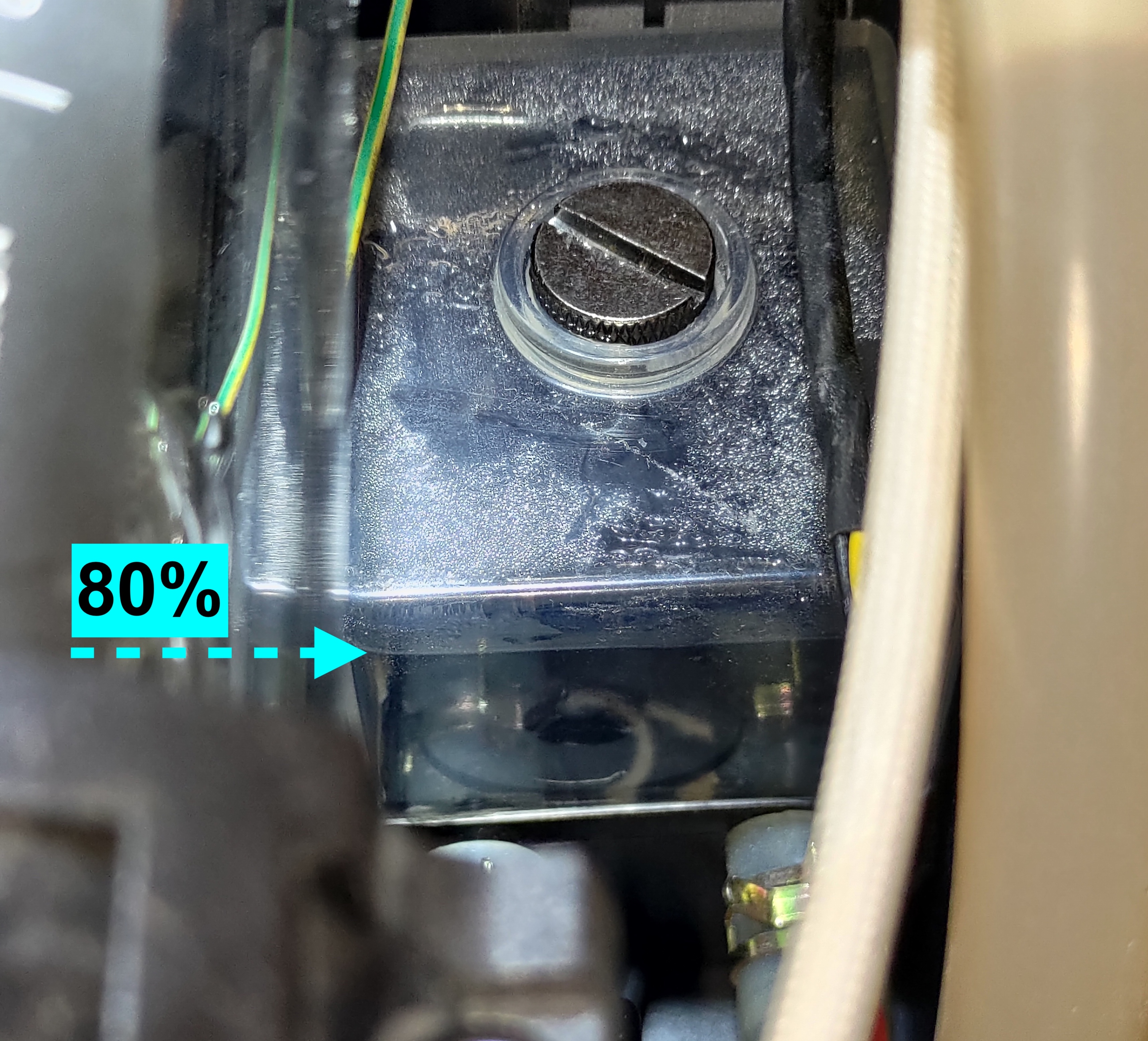

• Überprüfen Sie, ob der Wasserstand 80% beträgt.

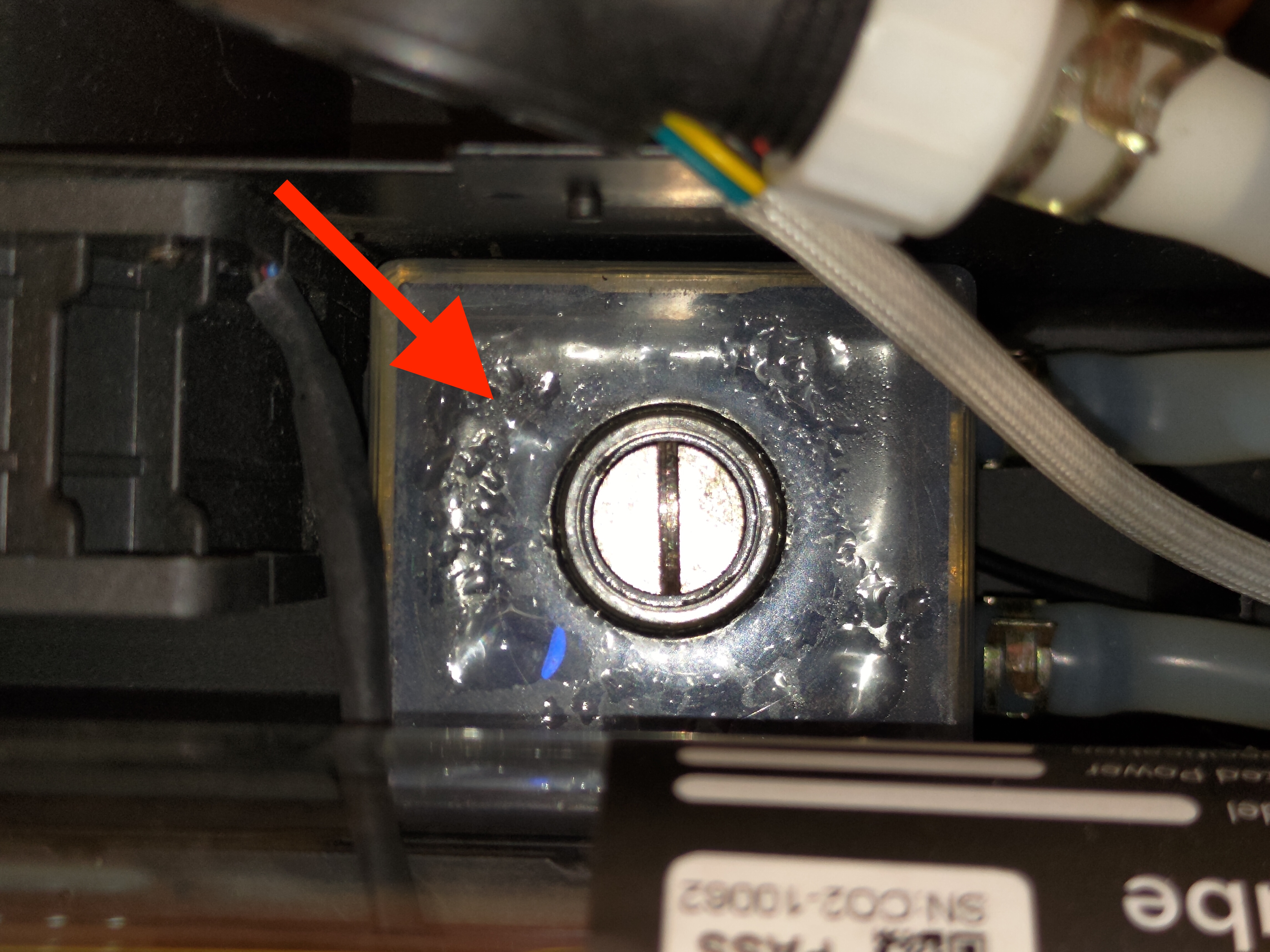

• Prüfen Sie die Pumpe auf eventuelle Undichtigkeiten



Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Ja, der Wasserstand beträgt 80% (Keine Undichtigkeit) >> Fahren Sie fort mit Schritt 2 - Überprüfen Sie die Wasserqualität. Nein, der Wasserstand beträgt NICHT 80% (Keine Undichtigkeit) >> Fahren Sie fort mit Schritt 1.1 - Wasser auffüllen.
Die Wasserpumpe ist undicht >> Hardwareproblem: Die Wasserpumpe ist defekt. >>
Bitte erstellen Sie ein Video und fahren Sie fort mit Schritt 9 - Kontaktieren Sie den lokalen Händler oder den FLUX-Support.

Ja, der Wasserstand beträgt 80% (Keine Undichtigkeit) >> Fahren Sie fort mit Schritt 2 - Überprüfen Sie die Wasserqualität.

Nein, der Wasserstand beträgt NICHT 80% (Keine Undichtigkeit) >> Fahren Sie fort mit Schritt 1.1 - Wasser auffüllen.

Die Wasserpumpe ist undicht >> Hardwareproblem: Die Wasserpumpe ist defekt. >> Bitte erstellen Sie ein Video und fahren Sie fort mit Schritt 9 - Kontaktieren Sie den lokalen Händler oder den FLUX-Support.

---



Schritt 1.1 - Wasser auffüllen:

• Bitte folgen Sie der Anleitung im Video unter dem nachstehenden Link, um Wasser nachzufüllen.
  [4-4-2 Wasserwechsel und -nachfüllung]


• Überprüfen Sie nach dem Auffüllen des Wassers bitte durch Ausführen einer beliebigen Aufgabe, ob das Problem behoben wurde.



Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Ja, das Problem ist gelöst.

Nein, das Problem ist nicht gelöst >> Weiter zu Schritt 2 - Überprüfen Sie die Wasserqualität.

---



Schritt 2 - Überprüfen Sie die Wasserqualität:

Verunreinigtes Wasser beeinträchtigt den Wasserkreislauf. Stellen Sie sicher, dass sich sauberes Wasser im System befindet.

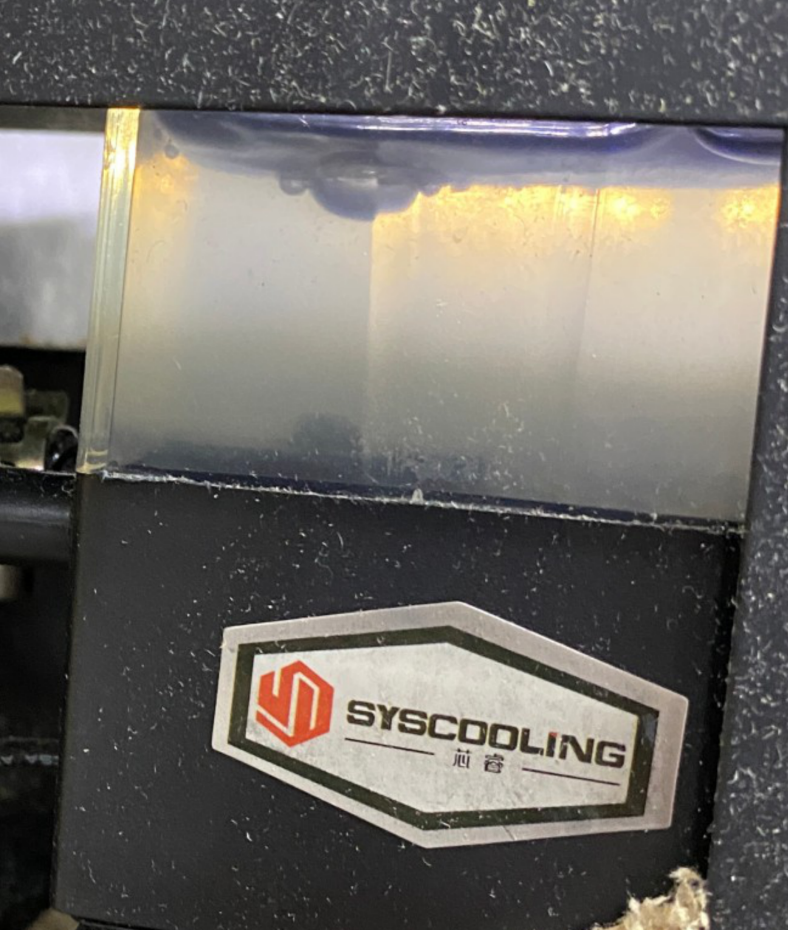

Beispiel für verunreinigtes Wasser:

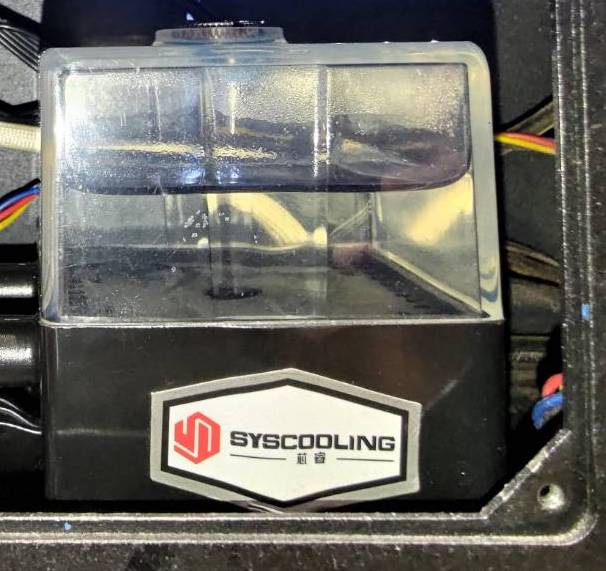

Beispiel für sauberes Wasser:



Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Ja, es ist sauber >> Weiter zu Schritt 3 - Durchflussgeschwindigkeit testen.

Nein, es ist nicht sauber >> Weiter zu Schritt 2.1 - Wasserwechsel durchführen.

---



Schritt 2.1 - Wasserwechsel durchführen:

• Bitte folgen Sie der Anleitung im Video unter dem nachstehenden Link, um den Wasserwechsel durchzuführen.
  [4-4-2 Wasserwechsel und -nachfüllung]


• Überprüfen Sie nach dem Wasserwechsel bitte durch Ausführen einer beliebigen Aufgabe, ob das Problem behoben wurde.



Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Ja, das Problem ist gelöst.

Nein, das Problem ist nicht gelöst >> Weiter zu Schritt 3 - Durchflussgeschwindigkeit testen.

---



Schritt 3 - Durchflussgeschwindigkeit testen:

Stellen Sie sicher, dass die Firmware-Version 3.4.0 oder höher ist.

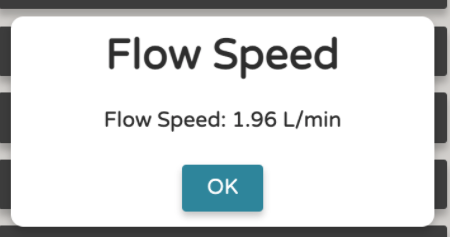

Bitte führen Sie einen Durchflussgeschwindigkeitstest durch und überprüfen Sie, ob der Wert im Normalbereich liegt.
(Maschinenbedienfeld > Maschine > Hardware-Einstellungen > Durchflussgeschwindigkeitstest)



Ermitteln Sie Ihr Ergebnis und die entsprechende Maßnahme:

1,5 L/min oder höher = Guter Wert: Der Fehler #900 tritt während der Aufgaben weiterhin auf >> Gehen Sie zu Schritt 8 - SD-Karte neu flashen Der Fehler #900 tritt während der Aufgaben nicht mehr auf >> Problem gelöst.

0 L/min bis 1,49 L/min = Schlechter Wert: Wenn dies Ihr erster Test ist >> Gehen Sie zu Schritt 4 - Überprüfung der Wasserschläuche Wenn Sie die Wasserschläuche bereits in Schritt 4 überprüft haben >> Gehen Sie zu Schritt 5 - Überprüfen Sie, ob die Wasserpumpe aktiviert werden kann. Wenn Sie bereits in Schritt 6 versucht haben, die Wasserpumpe zu aktivieren >> Gehen Sie zu Schritt 7 - Kabel des Durchflusssensors neu anschließen

---



Schritt 4 - Überprüfung der Wasserschläuche:

Wenn Sie einen Wert haben, der größer als 0 L/min und kleiner als 1,5 L/min ist, deutet dies darauf hin, dass Ihr gesamtes System funktioniert, aber die Durchflussgeschwindigkeit zu niedrig ist. Dies könnte durch geknickte oder verbogene Wasserschläuche verursacht werden.

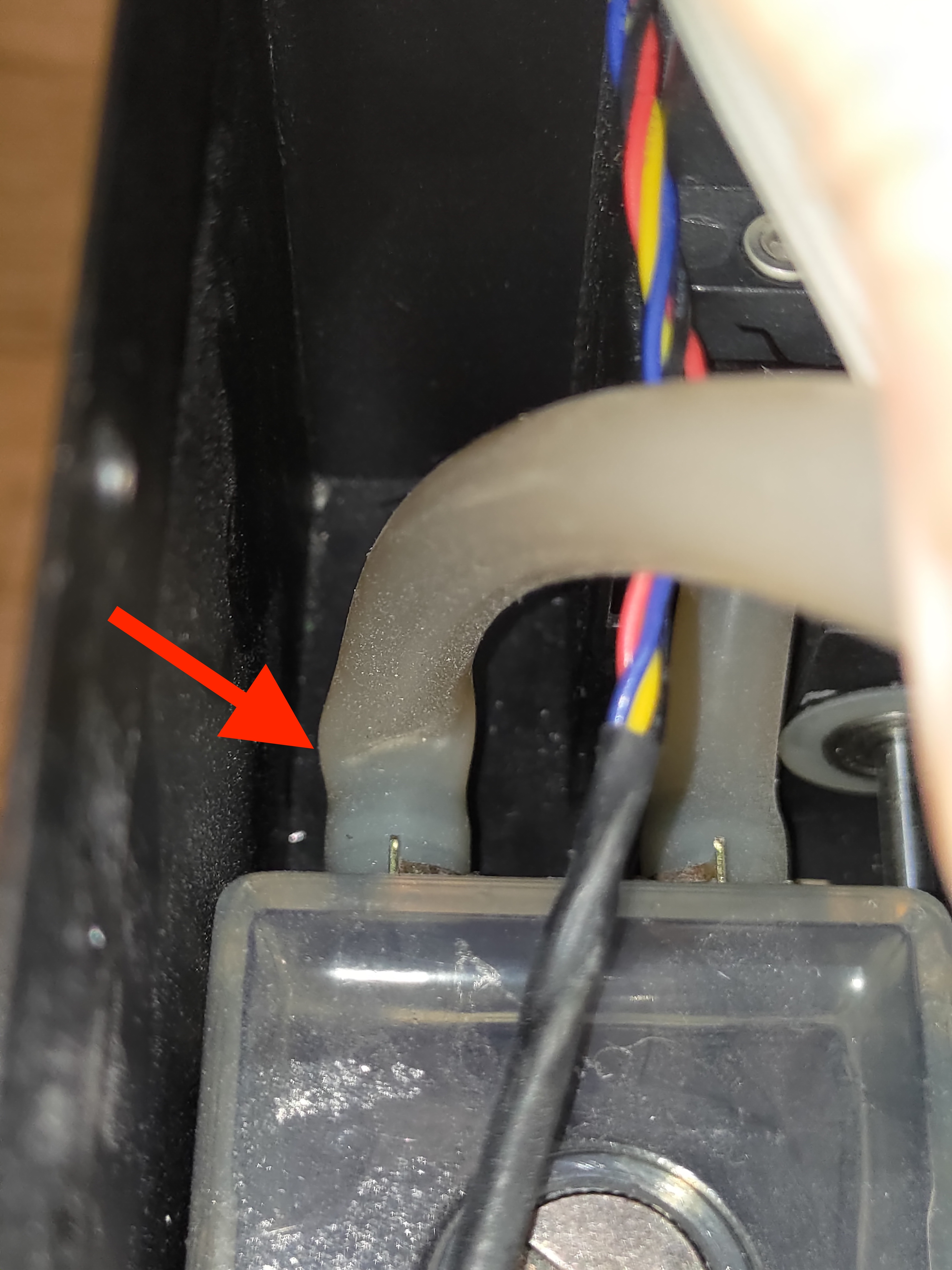

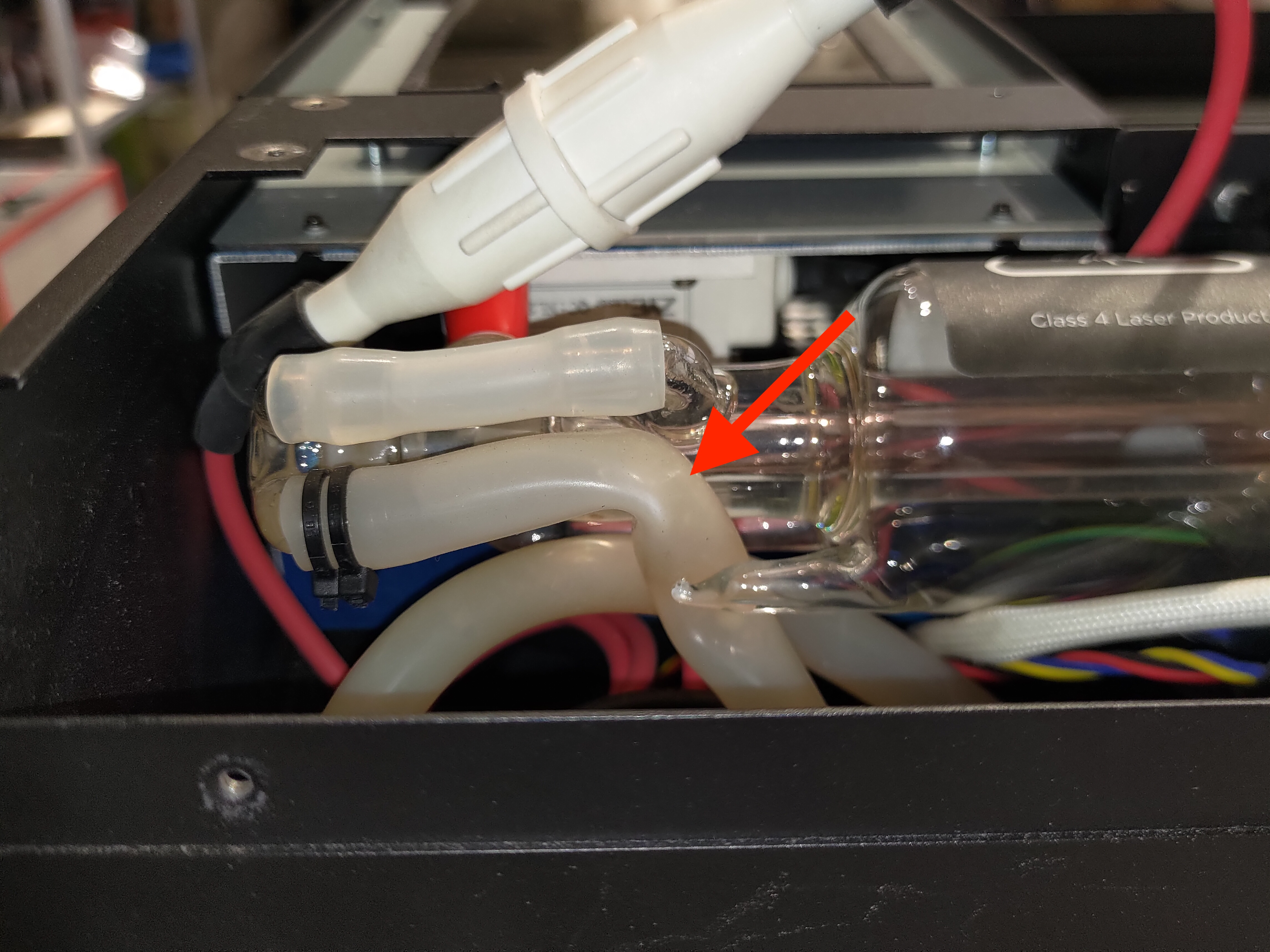

• Geknickter Schlauch: (Schlechtes Beispiel)




Es gibt drei Stellen, an denen die Wasserschläuche überprüft werden müssen.
(Wenn Ihre Schläuche geknickt oder verbogen sind, versuchen Sie bitte, deren Position zu korrigieren.)

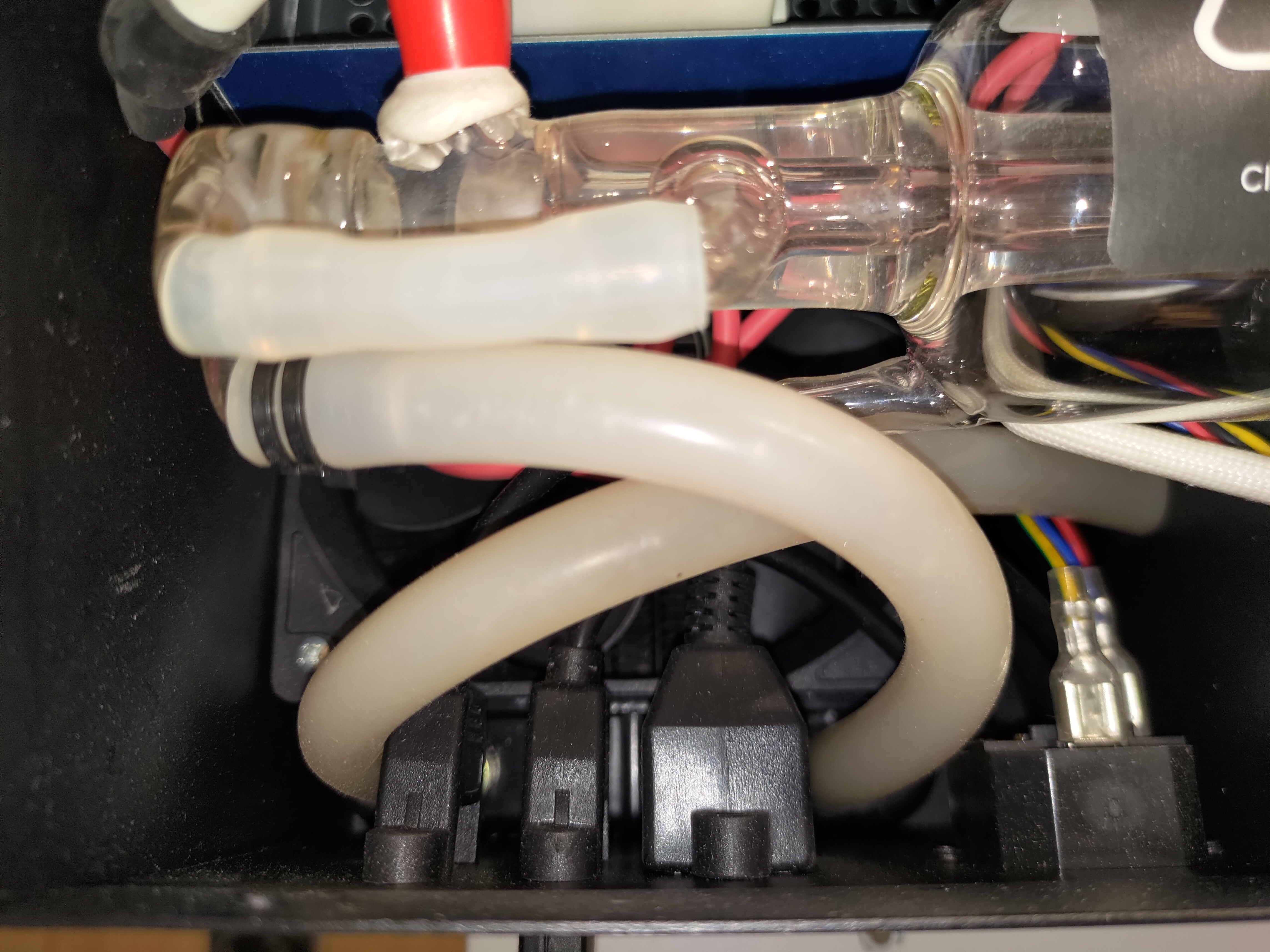

• Position 1 - Hochdruckseite (in der Nähe des Bedienfelds):

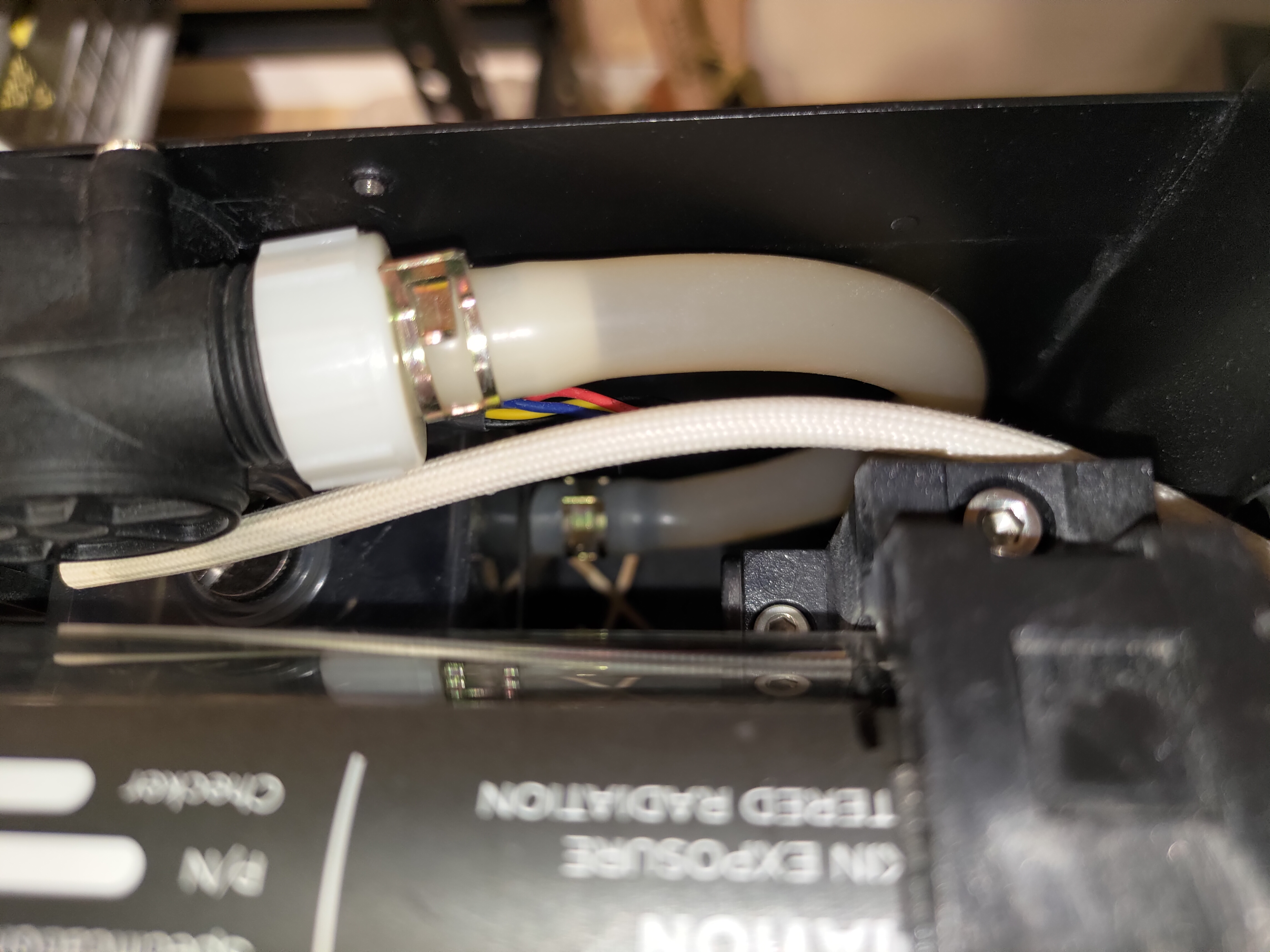

• Position 2 - Wasserpumpeneinlass/-auslass:

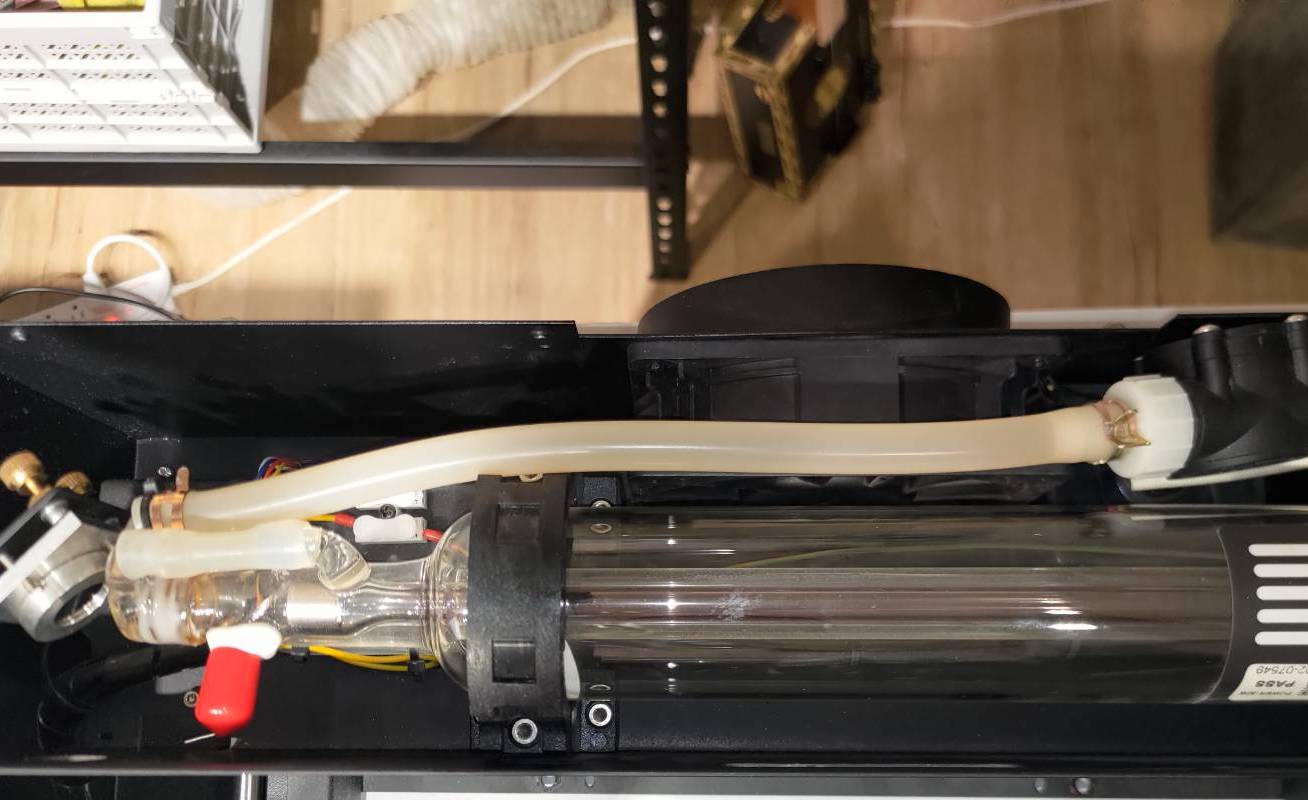

• Position 3 - Laserröhre:





Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Die Schläuche sind korrekt positioniert >> Schritt 5 - Überprüfen Sie, ob die Wasserpumpe aktiviert werden kann

Die Schläuche wurden angepasst und neu ausgerichtet >> Testen Sie die Durchflussgeschwindigkeit erneut (Gehen Sie zu Schritt 3)

Die Schläuche sind geknickt, können aber nicht angepasst werden.  >> Hardwareproblem: Wasserschläuche sind zu kurz, zu lang oder undicht. >> Fotografieren Sie die problematischen Schläuche und gehen Sie zu Schritt 9 - Kontaktieren Sie den lokalen Händler oder den FLUX-Support.

---



Schritt 5 - Überprüfen Sie, ob die Wasserpumpe aktiviert werden kann.

Bitte sehen Sie sich das folgende Video an, um zu erfahren, wie Sie den Test durchführen.
(Maschinenbedienfeld > Wartung > Pumpe > Überprüfen Sie die Pumpe auf der Rückseite)

• Vorgehensweise zur Überprüfung:



Wenn eine Wasserpumpe erfolgreich aktiviert wird, zeigt sie zwei Merkmale:

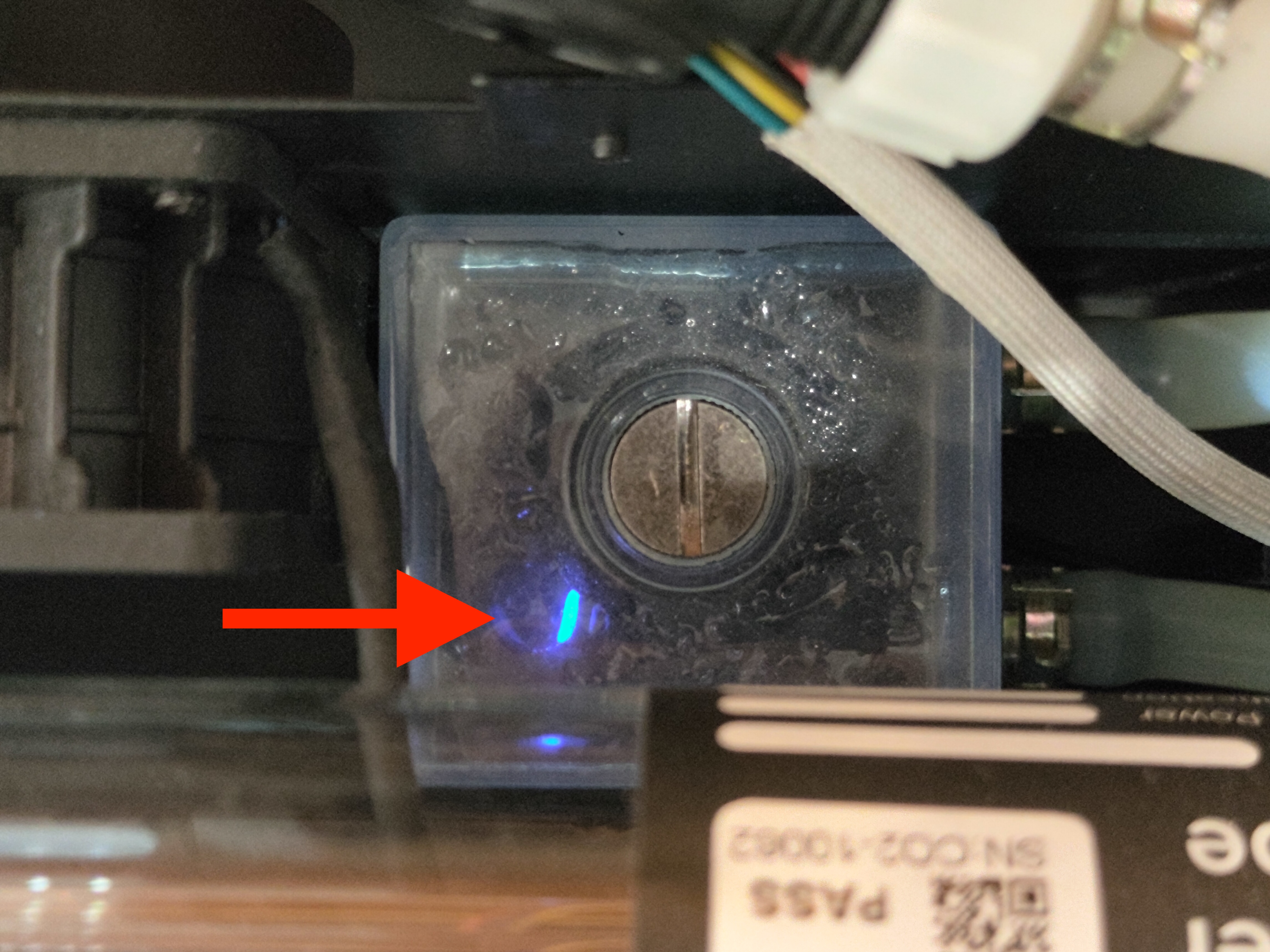

1. Die blaue LED im Tank leuchtet.



2. Das Wasser im Tank wird gepumpt.
   (Sie sollten sehen, wie das Wasser fließt oder leichte Blasenbildung auftritt.)




Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Ja, die Wasserpumpe ist aktiviert, aber:  Der Durchflusstest zeigt nur 0 L/min an. >> Gehen Sie zu Schritt 7 - Kabel des Durchflusssensors neu anschließen Der Durchflusstest zeigt einen Wert größer als 0 L/min, aber kleiner als 1,5 L/min an. >> Hardwareproblem: Die Wasserpumpe ist zu schwach und muss ersetzt werden. >> Nehmen Sie ein Video des Durchflusstests mit schlechtem Ergebnis auf, bestätigen Sie, dass die Schläuche überprüft wurden, und gehen Sie dann zu Schritt 9 - Kontaktieren Sie den lokalen Händler oder den FLUX-Support.

Nein, die Wasserpumpe ist nicht aktiviert. (Die LED leuchtet nicht oder das Wasser wird nicht gepumpt). >> Gehen Sie zu Schritt 6 - Versuchen Sie, die Wasserpumpe manuell zu aktivieren

---



Schritt 6 - Versuchen Sie, die Wasserpumpe manuell zu aktivieren:

Bitte führen Sie die folgenden Schritte aus, um die Wasserpumpe zu aktivieren.

Wenn die blaue LED leuchtet, aber die Pumpe nicht fördert:

• Entfernen Sie die Abdeckung der Pumpe und aktivieren Sie die Pumpe auf der Wartungsseite.
  Ziehen Sie den Schlauch nach oben, um Druck auszuüben, wie im folgenden Video gezeigt.
  (Möglicherweise ist Luft im System eingeschlossen, die die Pumpe nicht herausdrücken kann.)




• Aktivieren Sie zuerst die Pumpe auf der Wartungsseite und versuchen Sie dann, mit einem Stift leicht gegen den Tank zu klopfen.
  (Möglicherweise ist das Pumpenrad blockiert, wodurch die Pumpe kein Wasser fördert.)



Wenn die blaue LED ausgeschaltet ist:

• Bitte entfernen Sie die vordere Abdeckung des Geräts.



• Stecken Sie das Kabel der Wasserpumpe auf der Hauptplatine vorne rechts am Gerät wieder ein.
  Bitte beachten Sie die Abbildung um das neu anzuschließende Wasserkabel zu finden.
  (Möglicherweise ist die Kabelverbindung lose, was dazu führt, dass die Pumpe nicht funktioniert)



Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Ja, die Wasserpumpe wird nach den oben genannten Schritten aktiviert. >> Testen Sie die Durchflussgeschwindigkeit erneut (Gehen Sie zu Schritt 3)

Nein, die Wasserpumpe wird nach den oben genannten Schritten nicht aktiviert. >> Hardwareproblem: Die Wasserpumpe ist defekt und muss ausgetauscht werden. >> Nehmen Sie ein Video der fehlerhaften Pumpe auf, während diese über das Bedienfeld aktiviert ist, und gehen Sie zu Schritt 9 - Kontaktieren Sie den lokalen Händler oder den FLUX-Support.

---



Schritt 7 - Schließen Sie das Kabel des Durchflusssensors:

Eine unzureichende Durchflussgeschwindigkeit kann durch einen fehlerhaften Anschluss des Durchflusssensors verursacht werden.

• Stecken Sie das Kabel des Durchflusssensors auf der Hauptplatine an der Rückseite des Geräts wieder ein.
  Bitte beachten Sie die Abbildung um das neu anzuschließende Kabel zu finden.


• Sobald Sie es wieder angeschlossen haben, führen Sie bitte einen Durchflusstest durch und beobachten Sie das Ergebnis.
  (Wie in Schritt 3)



Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Aach dem erneuten Anschließen beträgt die Durchflussrate 1,5 l/min oder mehr: Der Fehler tritt während der Aufgaben nicht mehr auf. >> Problem gelöst. Der Fehler tritt während der Aufgaben auf >> Gehen Sie zu Schritt 8 - SD-Karte neu flashen

Nach dem erneuten Anschließen beträgt die Durchflussrate immer noch 0 l/min. >> Gehen Sie zu Schritt 8 - SD-Karte neu flashen

---



Schritt 8 - SD-Karte neu flashen:

Bitte beachten Sie die article um Ihre SD-Karte neu zu flashen und anschließend einen Durchflusstest durchzuführen.
(Ziel ist es festzustellen, ob es sich um ein Firmware- oder Hardwareproblem handelt.)



Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Aach dem erneuten Flashen beträgt die Durchflussrate 1,5 l/min oder mehr: Der Fehler tritt während der Aufgaben nicht mehr auf. >> Problem gelöst. Der Fehler tritt während der Aufgaben auf >> Hardwareproblem: Mainboard oder Durchflusssensor weisen ein Problem auf. >> Bitte machen Sie ein Foto vom Durchflusstest und vom Fehler während einer Aufgabe und gehen Sie zu Schritt 9 - Kontaktieren Sie den lokalen Händler oder den FLUX-Support.

Nach dem erneuten Flashen beträgt die Durchflussrate immer noch 0 l/min >> Hardwareproblem: Mainboard oder Durchflusssensor weisen ein Problem auf. >> Bitte machen Sie ein Foto vom Durchflusstest und vom Fehler während einer Aufgabe und gehen Sie dann zu Schritt 9 - Kontaktieren Sie den lokalen Händler oder den FLUX-Support.

---



Schritt 9 - Wenden Sie sich an den lokalen Händler oder den FLUX-Support:

• Bitte befolgen Sie die Anweisungen im untenstehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]
• Stellen Sie sicher, dass Sie die Checkliste ausgefüllt und als PDF-Datei gespeichert haben, damit Sie Ihre durchgeführten Maßnahmen mitteilen können.

Die in diesem Artikel gesammelten Informationen wie Fotos oder Videos, die das Problem Ihres Geräts zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.

---



#ENDE
