Modo de profundidad

Comprendiendo el Modo PWM/Profundidad en el Corte Láser

1. Cabezales Láser de Diodo

Al utilizar un cabezal láser de diodo, el software representa la profundidad y la oscuridad mediante diferentes niveles de potencia, no cambiando la densidad de los puntos láser. Este método permite:

• Un control más preciso en áreas pequeñas
• Una mejor representación de efectos detallados
• Un solo punto puede tener varios niveles de potencia, creando profundidad

Piénselo como ajustar el brillo de un solo píxel en una imagen digital, en lugar de añadir más píxeles.

2. Cabezales Láser de CO2

Para los cabezales láser de CO2, el modo de profundidad funciona de manera ligeramente diferente:

• A medida que se aumenta la potencia del 0% al 100%, el láser graba más profundamente en el material
• Esto crea un efecto de relieve, similar al tallado
• El software muestra esto utilizando diferentes colores para representar los distintos niveles de potencia

Sin embargo, es importante tener en cuenta que aunque se obtienen diferentes profundidades, el nivel de detalle (o 'delicadeza') de la coloración no cambia significativamente. El software sigue dividiendo la imagen en secciones coloreadas y no coloreadas.

Diferencias Clave

• Láseres de diodo: Ajustan la potencia para cada punto para crear profundidad y detalle
• Láseres de CO2: Utilizan la potencia para controlar la profundidad de grabado, creando un efecto de relieve

Estos son ejemplos de la aplicación del Modo Profundidad.

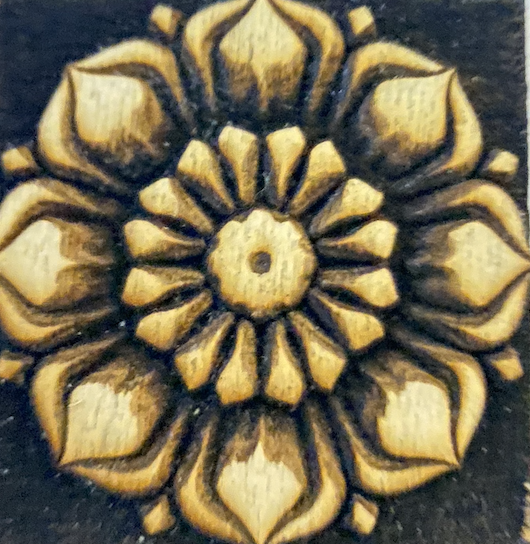

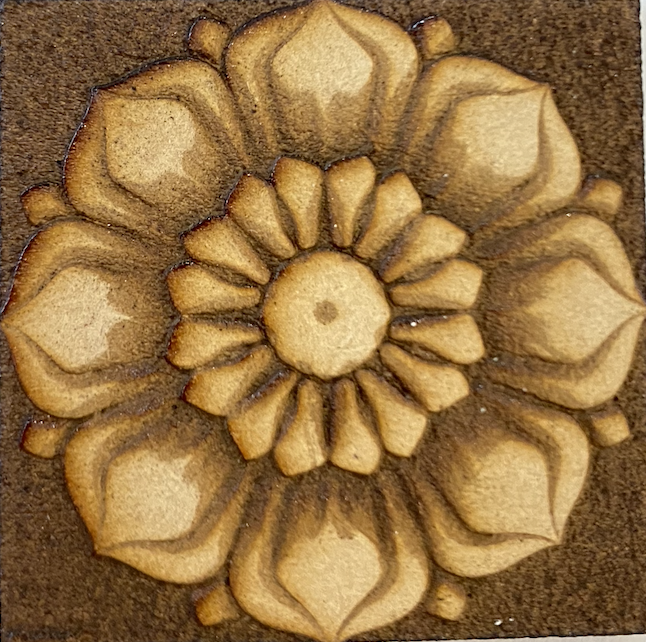

sin Modo Profundidad	con Modo Profundidad

¿Cómo utilizar el Modo Profundidad?

1. Prepare una imagen adecuada.

Si desea crear una pieza grabada con láser con efecto de relieve, debe ser una imagen con degradado en escala de grises ya que el Modo de profundidad utiliza diferentes tonos de gris para representar distintas profundidades y capas en el diseño. Asegúrese de que su imagen tenga transiciones suaves y alta resolución para obtener detalles precisos.

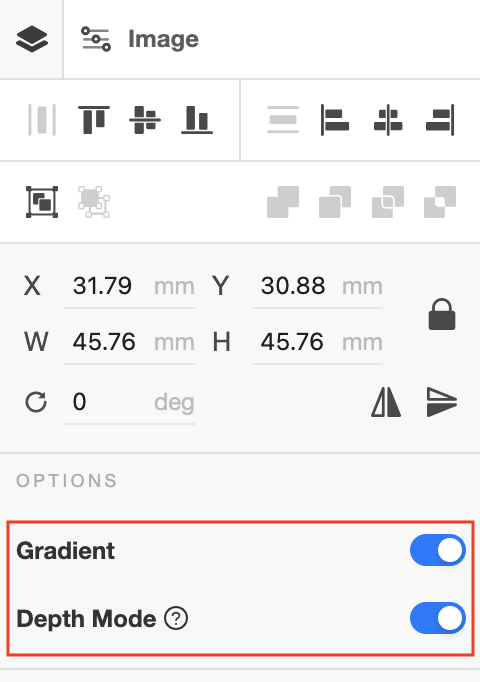

2. Marque la casilla "Modo de profundidad" en el panel de objetos.

Después de importar la imagen, seleccione la que desea utilizar y marque las casillas "Degradado" y "Modo de profundidad" en el panel de objetos.

3. Ajuste los parámetros según su material.

La configuración óptima de los parámetros depende de su diseño y del efecto deseado. Recomendamos comenzar con los ajustes preestablecidos pero a una velocidad y número de pasadas más altos, y luego ejecutar para ajustar con precisión los parámetros. Ajuste según el detalle de la imagen, el sombreado y el resultado deseado para obtener los mejores resultados.

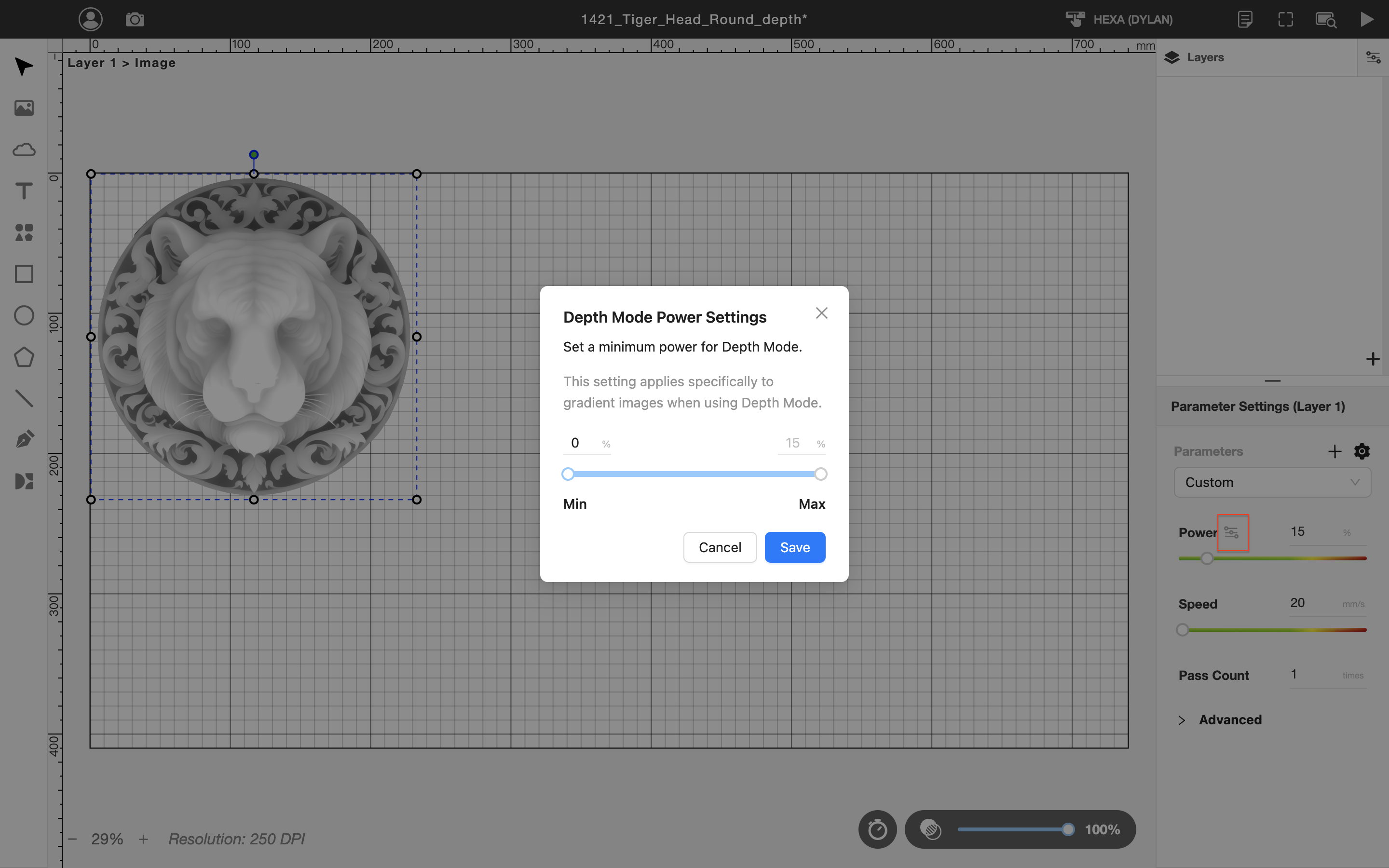

4. Ajuste la potencia mínima del Modo de profundidad si es necesario.

Hemos introducido una configuración avanzada de potencia para el Modo de profundidad para adaptarse a la variación de potencia láser entre diferentes máquinas. Si nota que faltan ciertos detalles en su imagen, ajustar la potencia mínima puede ayudar al láser a funcionar mejor en áreas más claras.

Nota: Esta configuración de potencia mínima solo es visible cuando el Modo de profundidad está activado y se aplica específicamente a imágenes con degradado dentro de la capa.

La potencia máxima está determinada por la configuración de la capa; si se establece por debajo de la potencia mínima, esta última se restablecerá automáticamente a 0.
