La función de deformación rotativa ajusta las proporciones de tu diseño para garantizar que el resultado final aparezca proporcionado al grabar sobre un objeto cónico.
Se requieren dos datos: Diámetro A y Diámetro B. También puedes medir la circunferencia con una cinta métrica e introducir el valor. El siguiente ejemplo utiliza el diámetro.
El Diámetro A corresponde al lado izquierdo del objeto, mientras que el Diámetro B corresponde al lado derecho.
Primero, marca la ubicación prevista para el grabado del diseño en el objeto, luego mide los diámetros del objeto en los extremos superior e inferior del diseño.

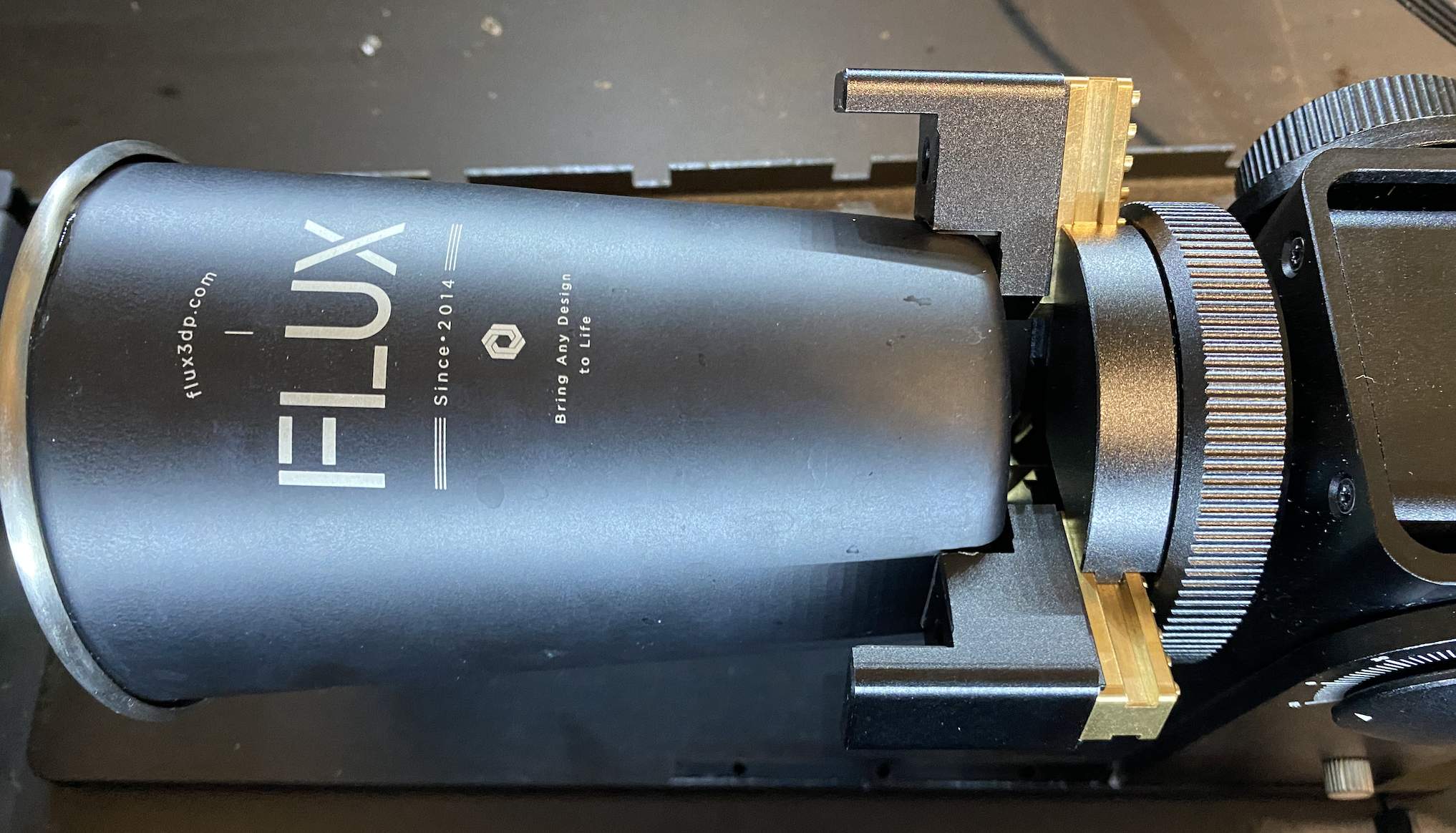

Utilizando la siguiente pieza de trabajo y posición del diseño como ejemplo:
Si el mandril está colocado en el lado derecho y sujeta el extremo más estrecho de la taza, entonces el Diámetro A (a la izquierda) representa el extremo más ancho, mientras que el Diámetro B (a la derecha) representa el extremo más estrecho. Si se invierte la orientación del mandril, los diámetros deben intercambiarse en consecuencia.

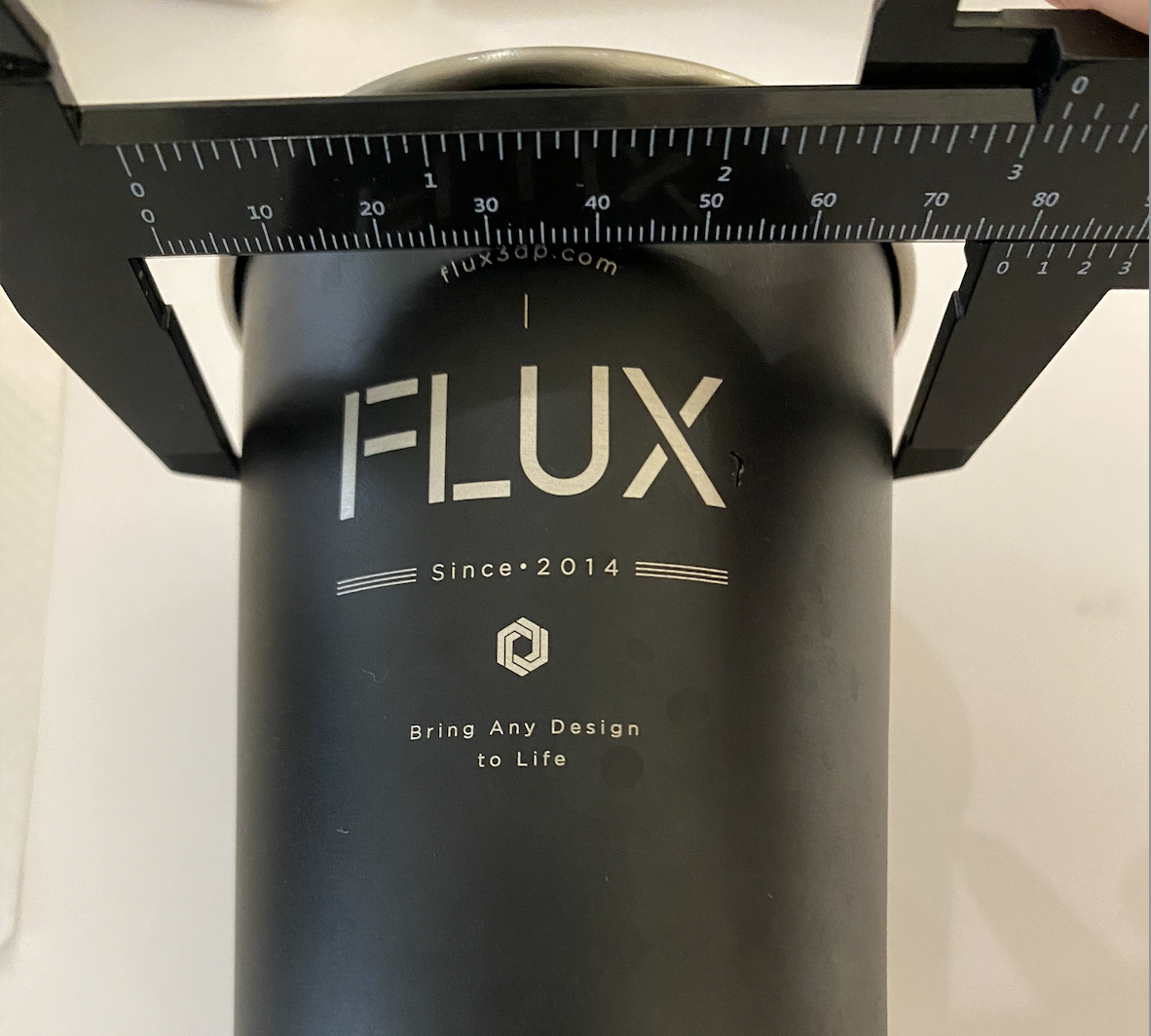

Antes de grabar, primero mide el Diámetro A:

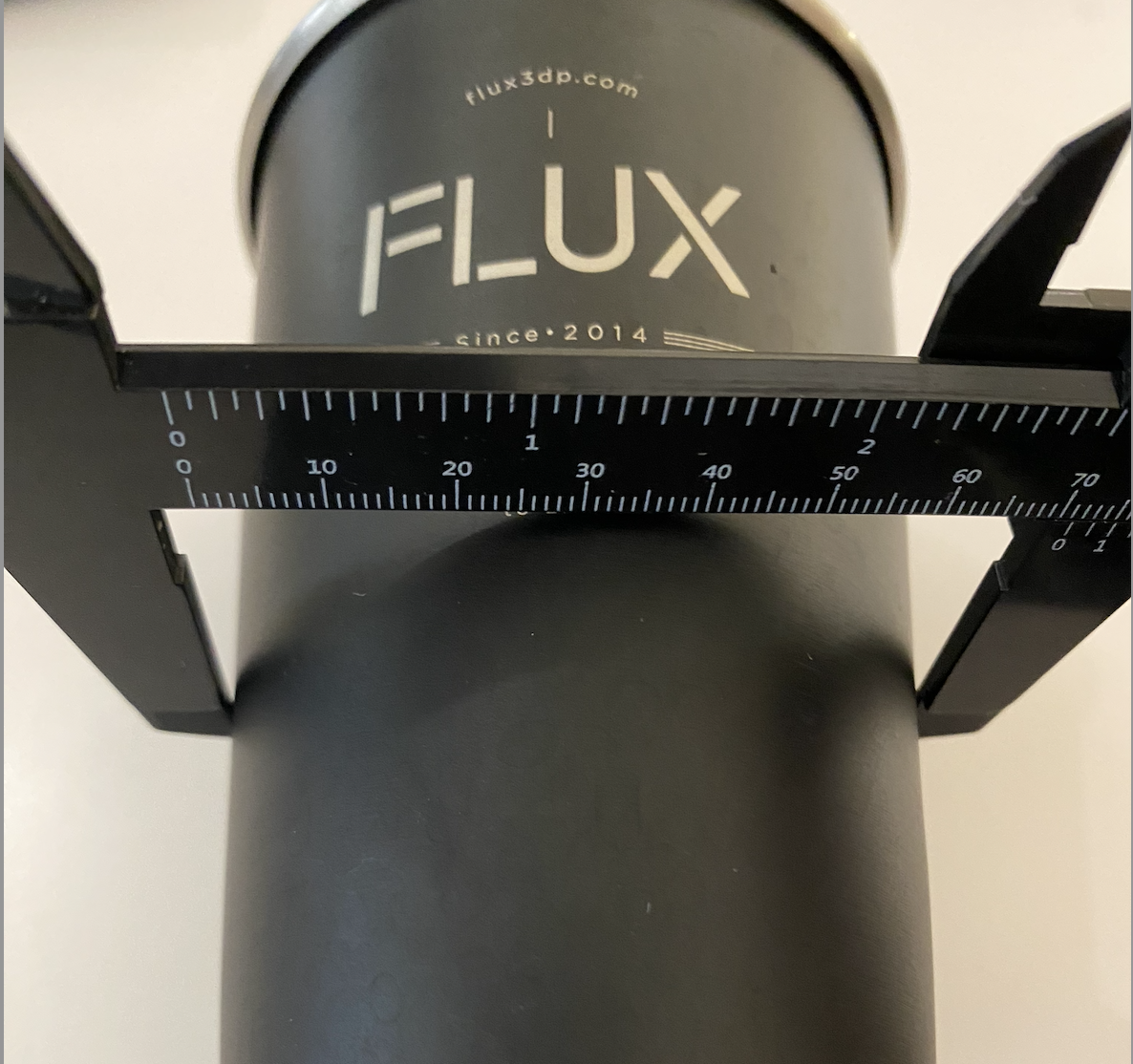

Luego mide el Diámetro B del diseño:

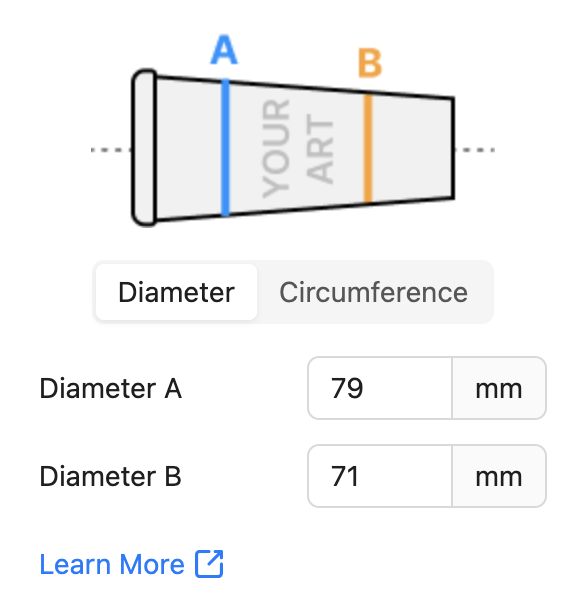

Introduce los valores de los Diámetros A y B en el cuadro de diálogo de Deformación Rotativa, luego haz clic en 'Deformar' para guardar los cambios.
Nota: Esta función solo admite imágenes de mapa de bits en este momento.
