Calibración de Print and Cut

Descripción general de la función

Use esta calibración cuando el resultado de Print and Cut esté desplazado o cuando la posición de corte no coincida con el diseño original.

Paso 1

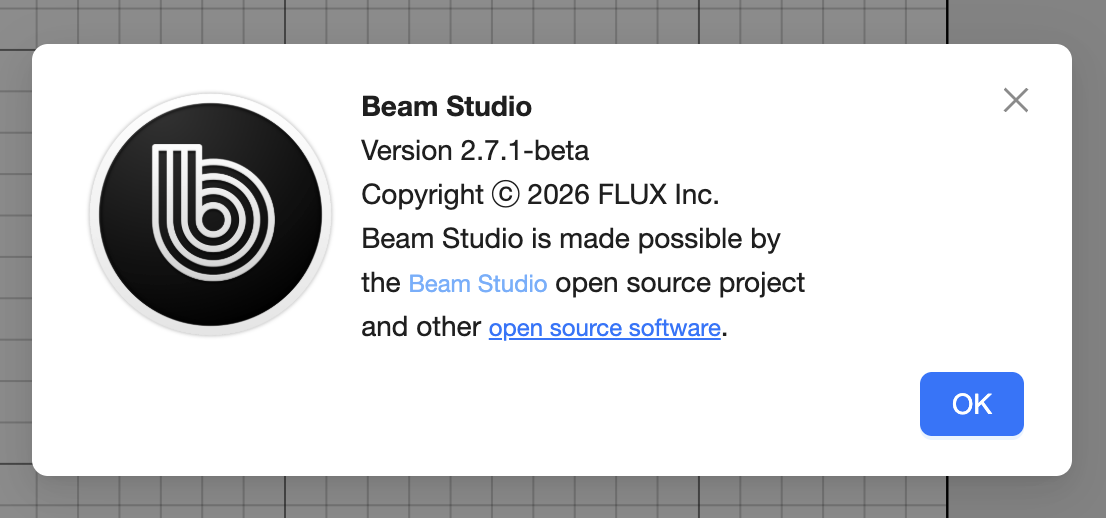

Actualice Beam Studio a la versión 2.7.1 o posterior.

Paso 2

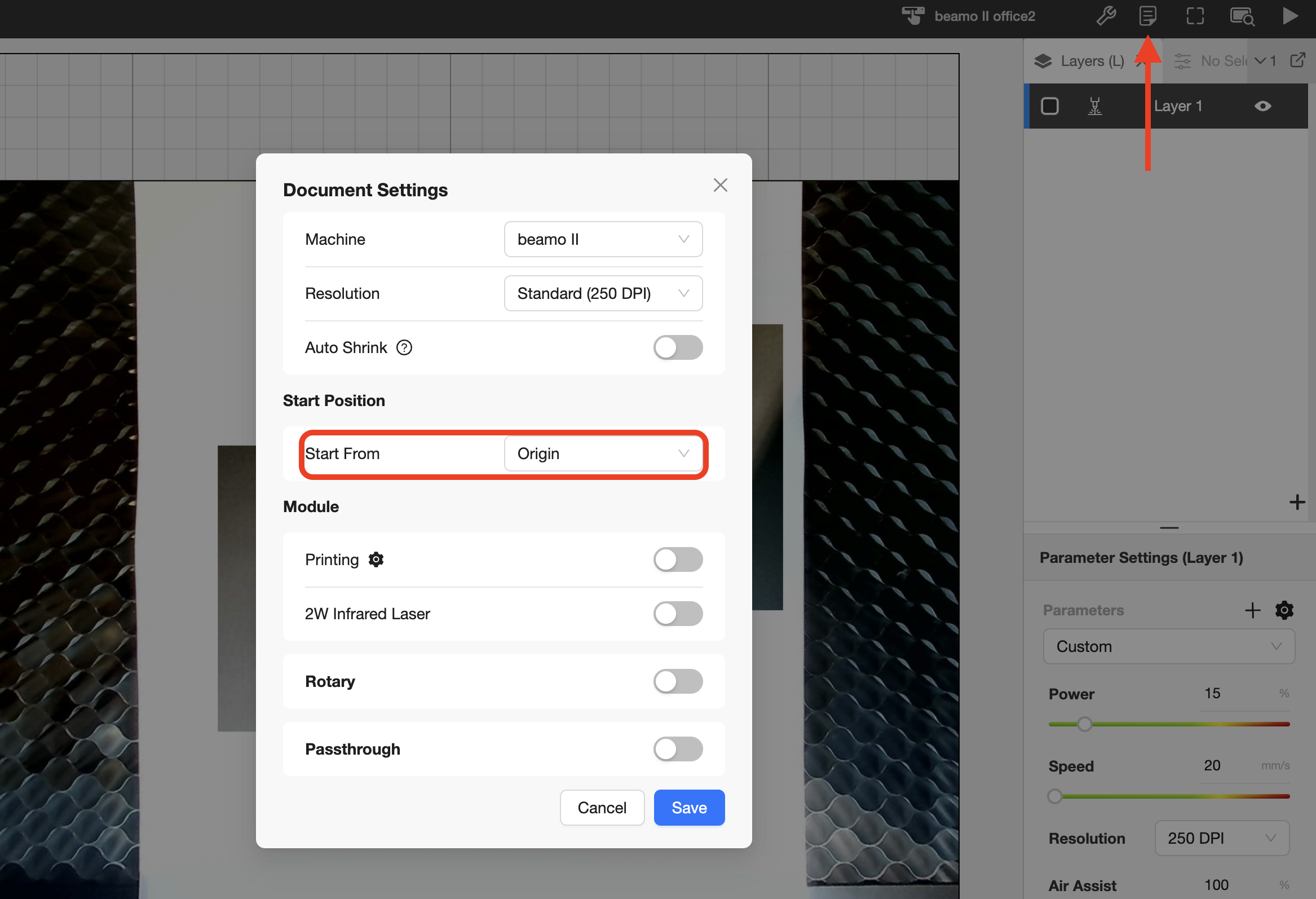

En Configuración del documento, establezca la "Posición inicial" en "Origen".

Paso 3

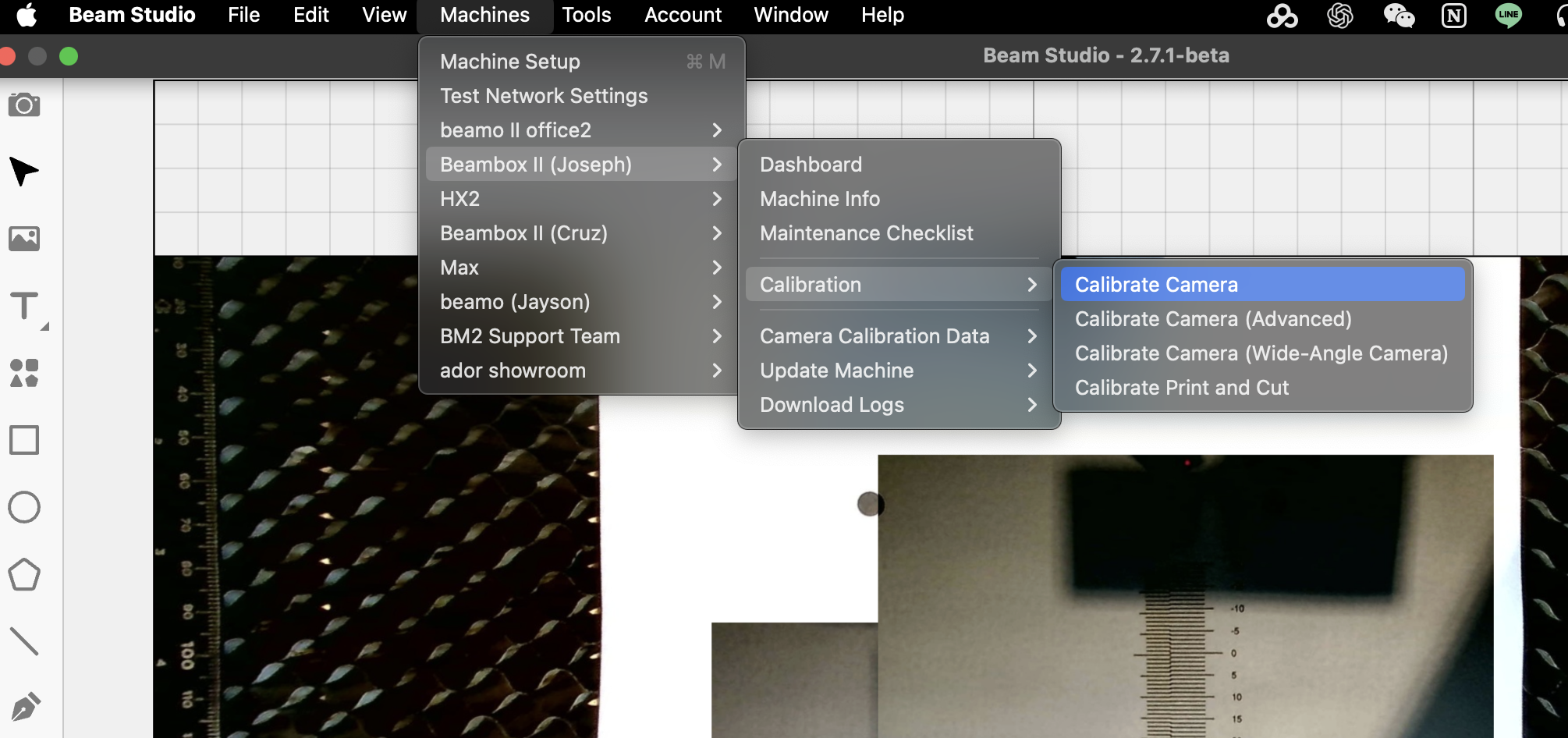

Primero, realice la calibración básica de la cámara para su modelo de máquina y luego siga los pasos para completar el proceso. (Máquinas >> Nombre de la máquina >> Calibrar cámara)

Paso 4

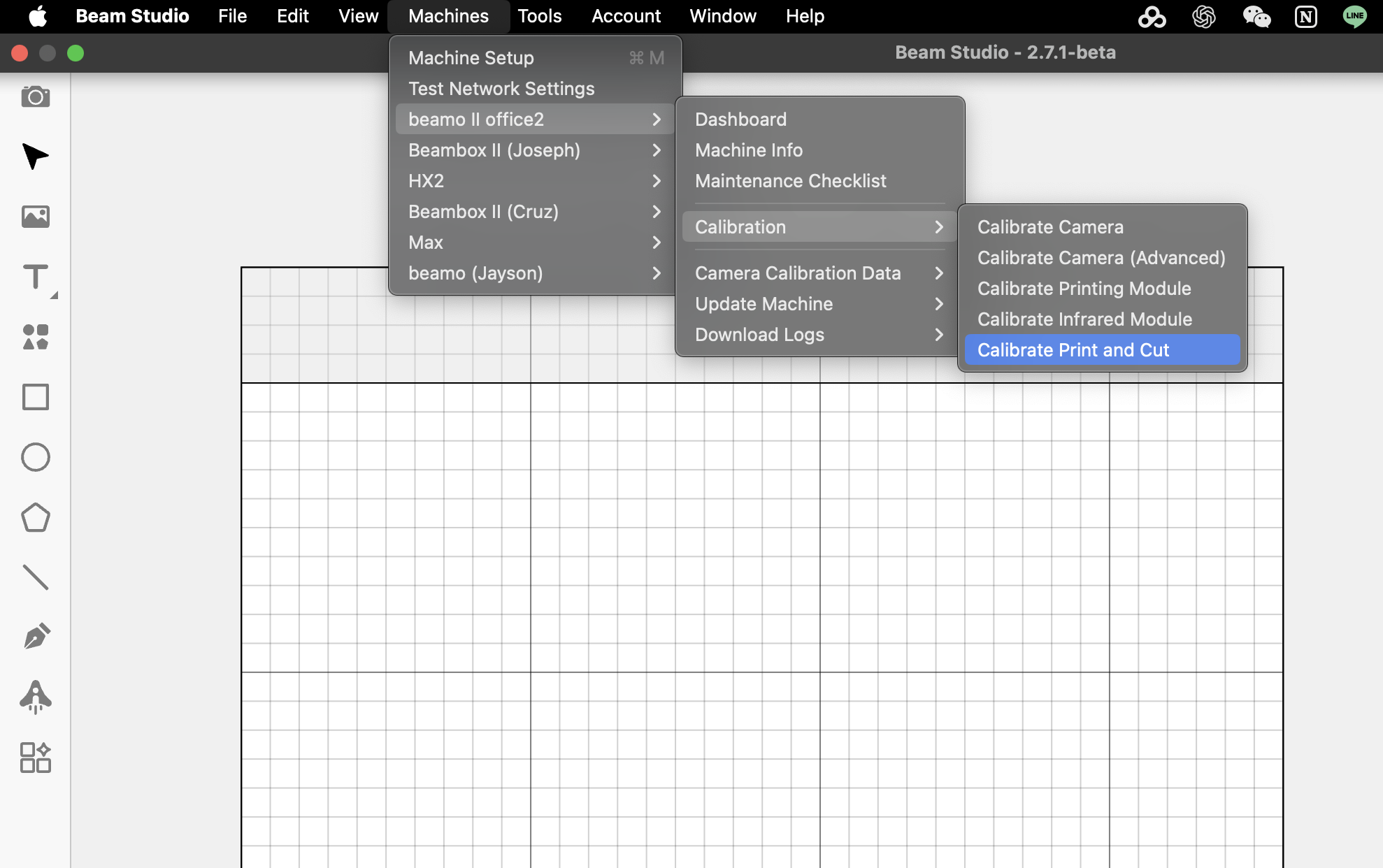

Después de calibrar la cámara, seleccione Calibración de Print and Cut.
(Máquinas >> Nombre de la máquina >> Calibración >> Calibrar Print and Cut)

Paso 5

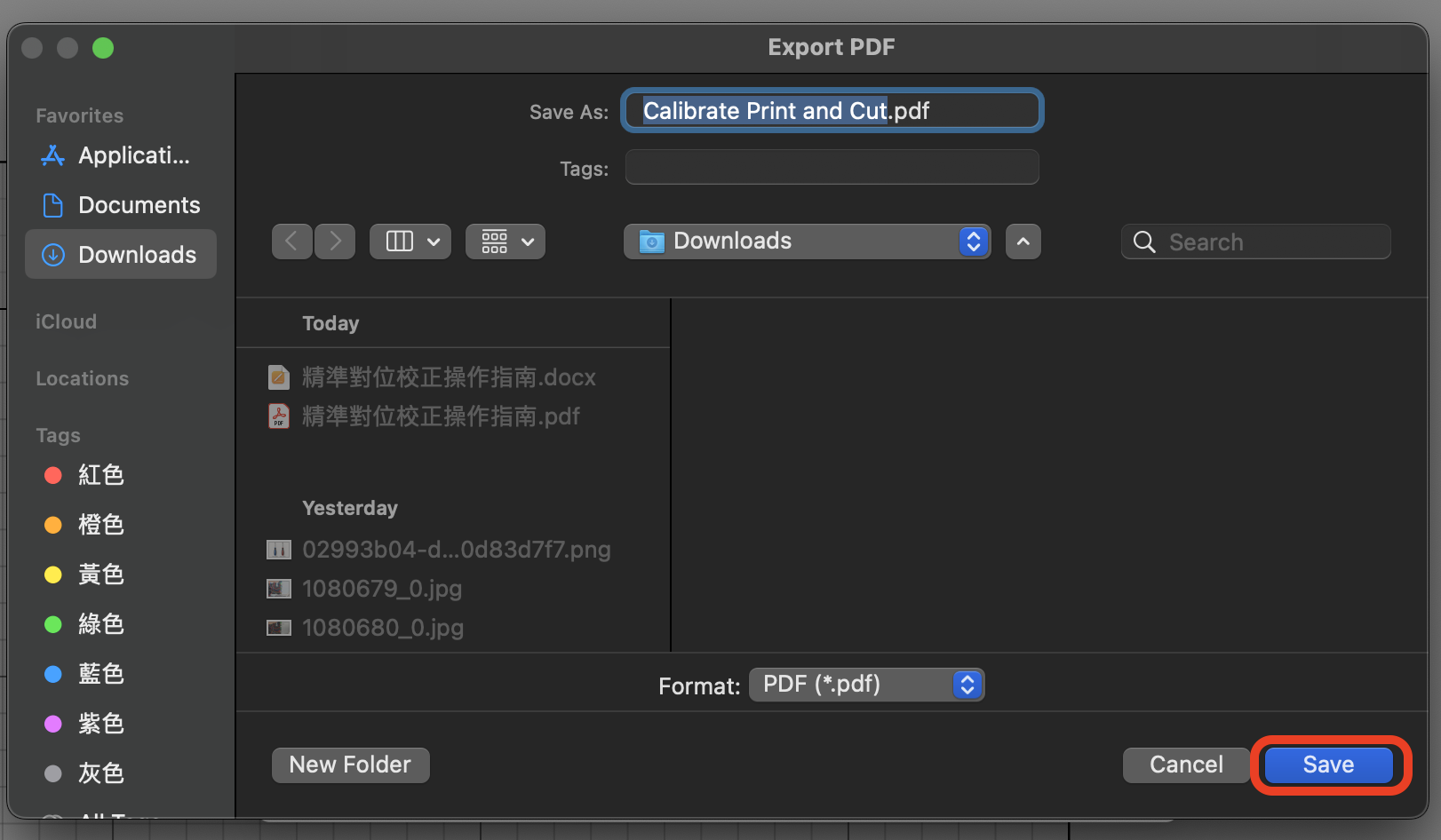

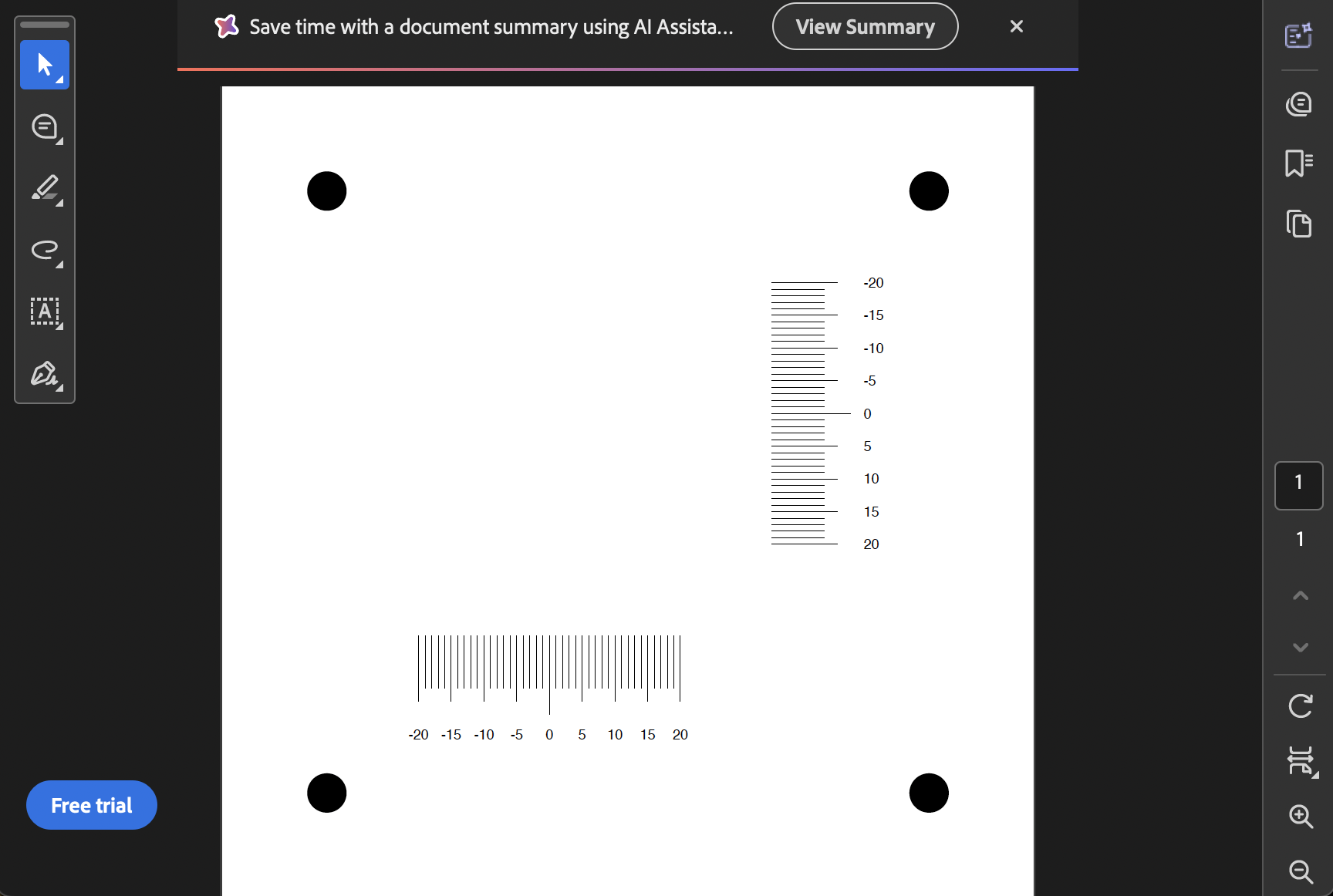

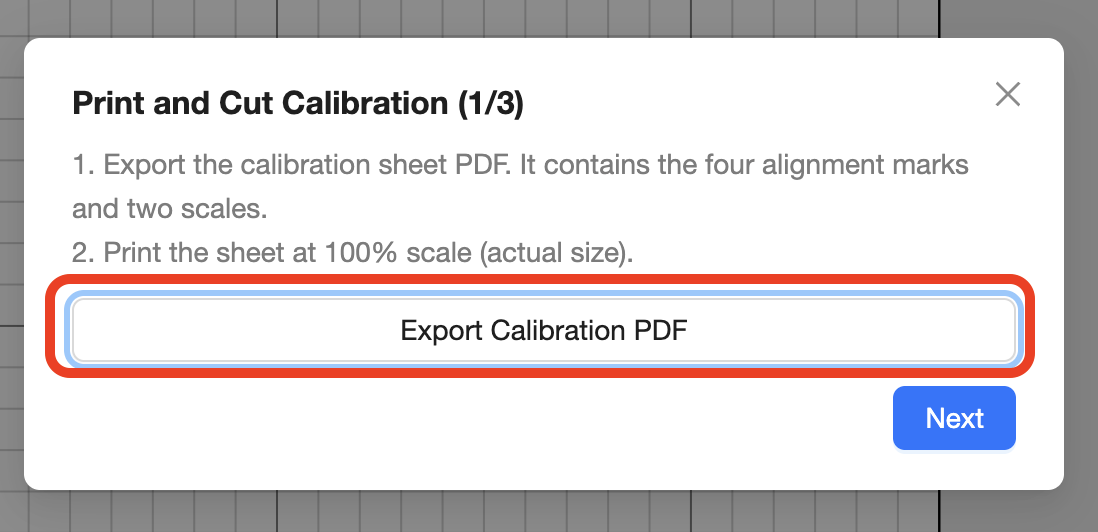

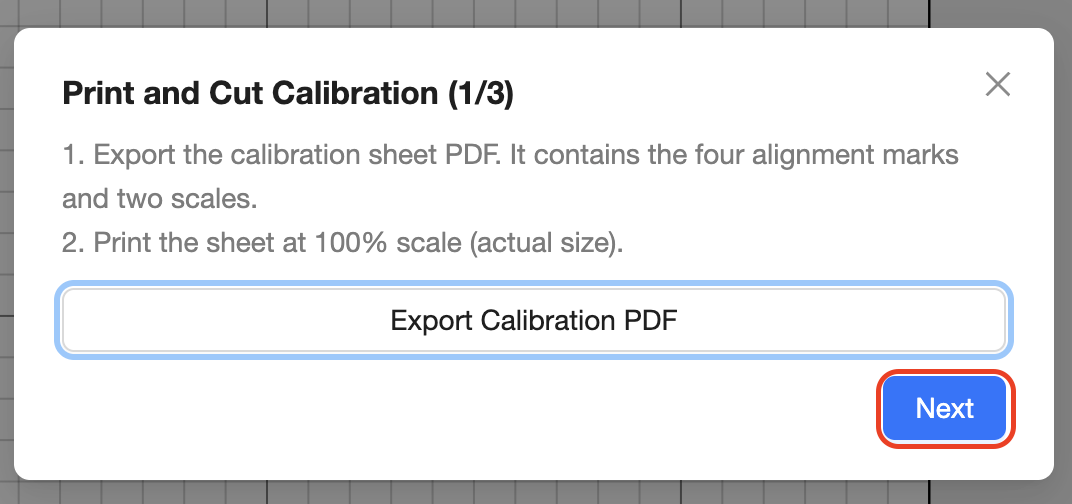

Siga los pasos del software para exportar y guardar el archivo de escala PDF para la calibración.

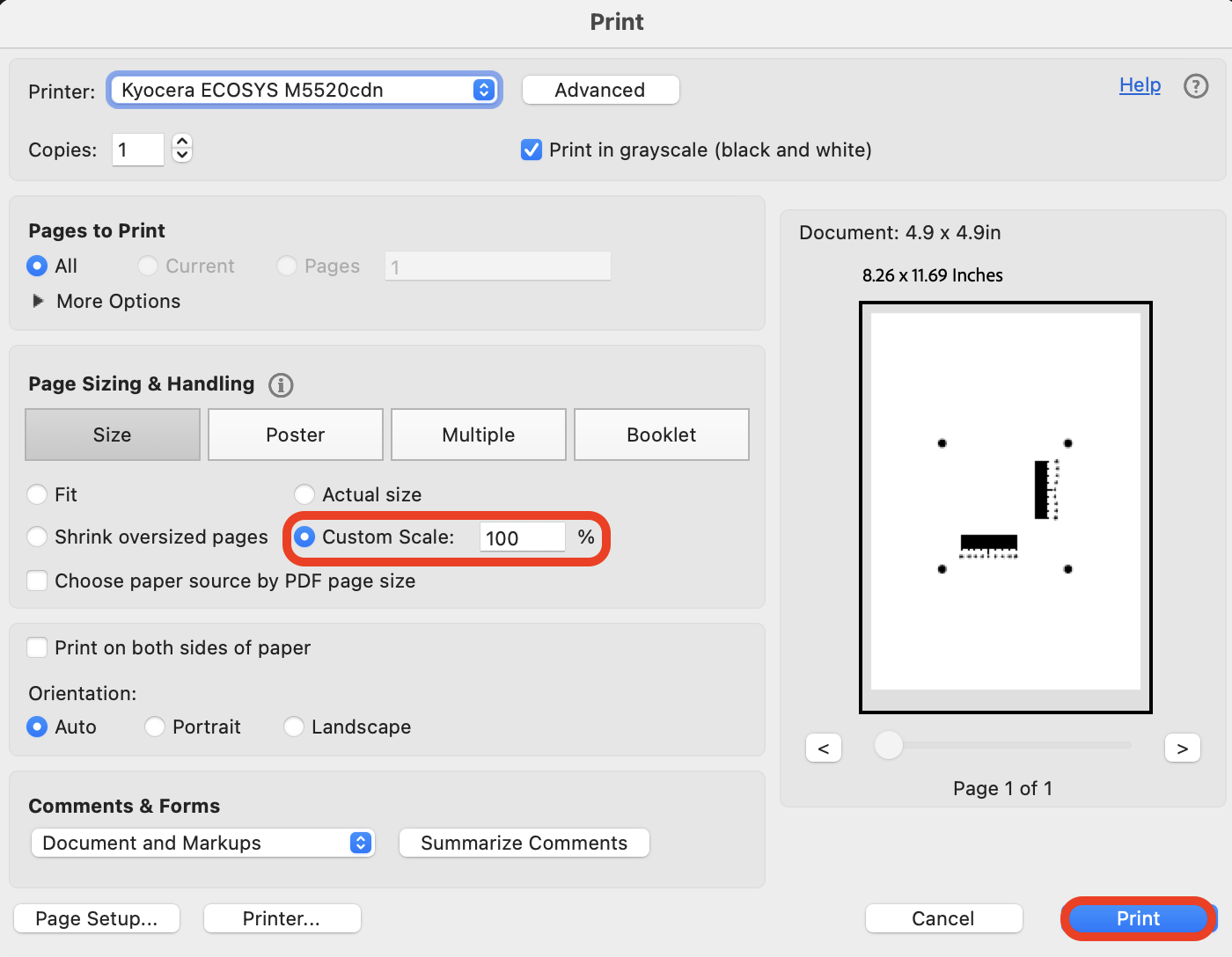

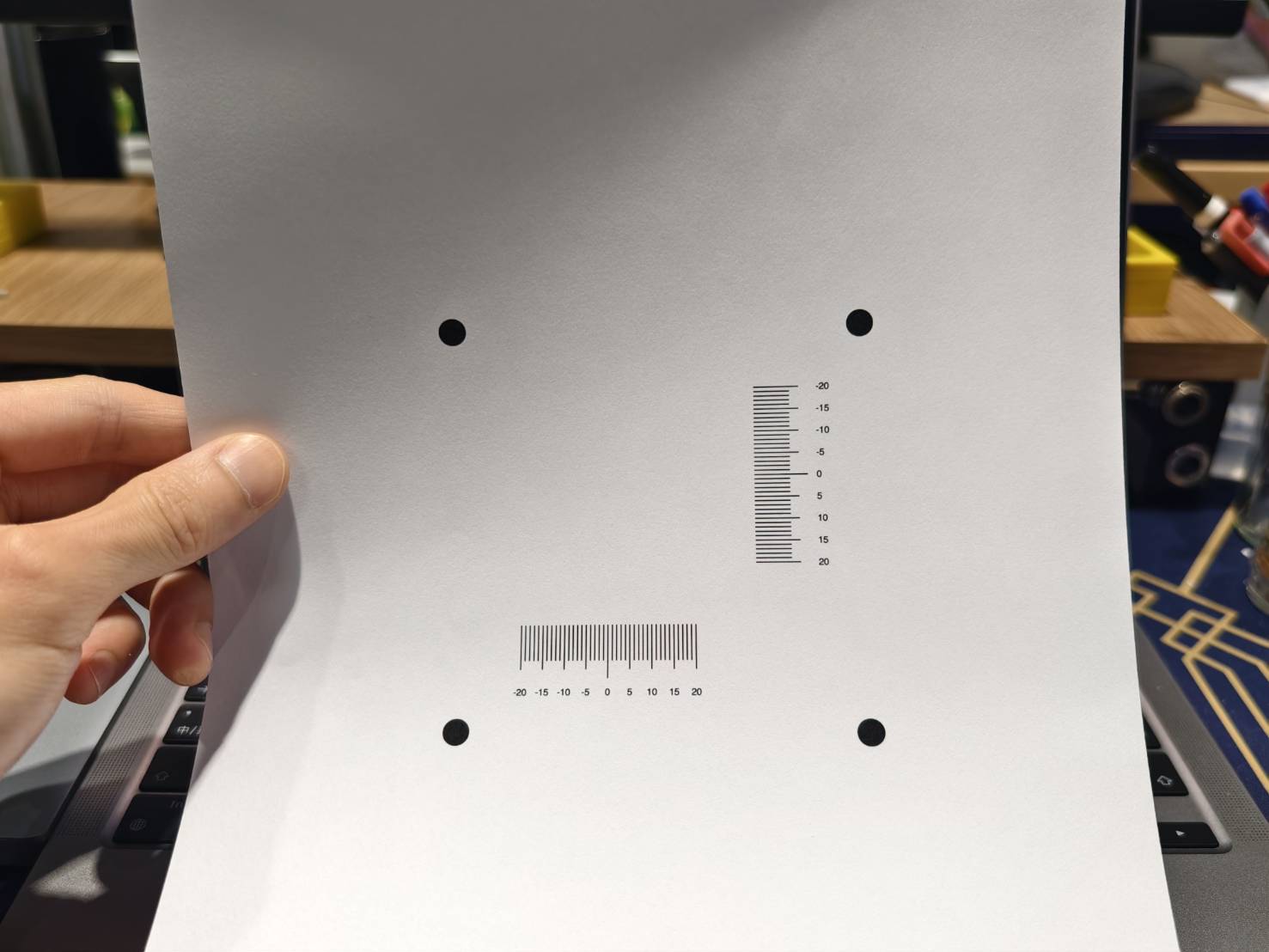

Imprima este archivo y asegúrese de imprimir la hoja a "Escala del 100 %" o "Tamaño real".

Paso 6

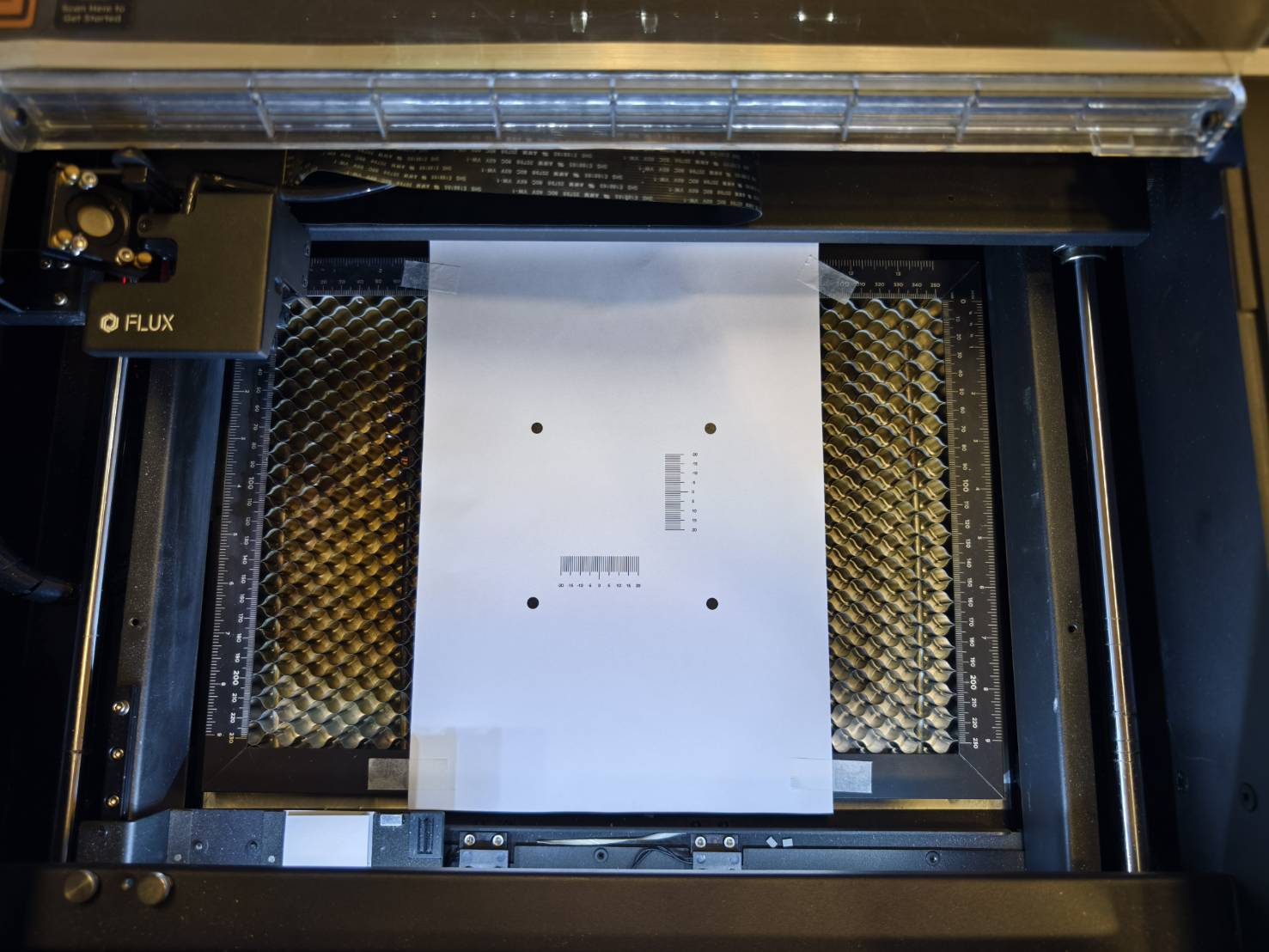

Coloque la hoja impresa en el centro del área de trabajo de la máquina y fíjela a la mesa de panal con cinta adhesiva.

Enfoque la hoja.

Paso 7

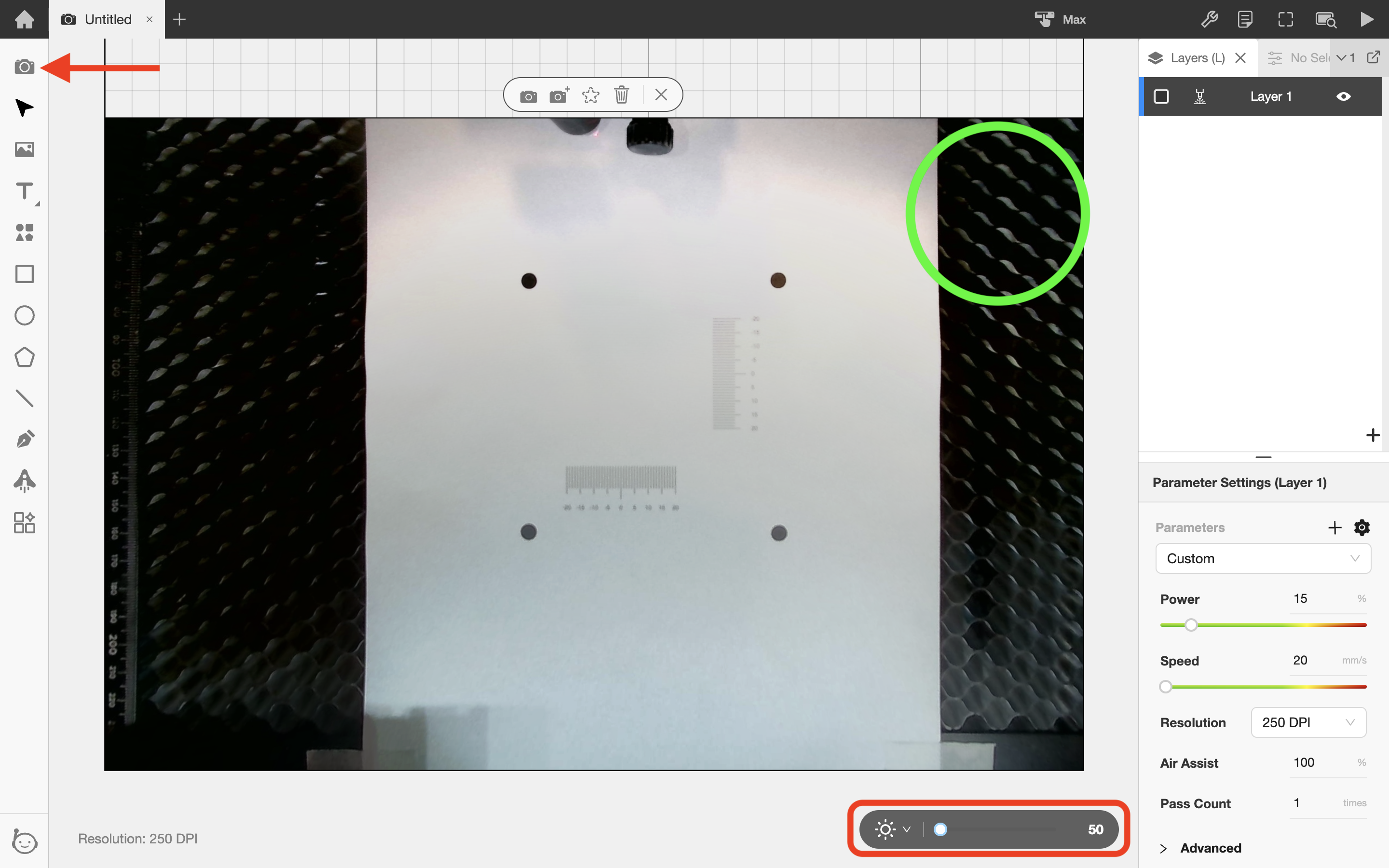

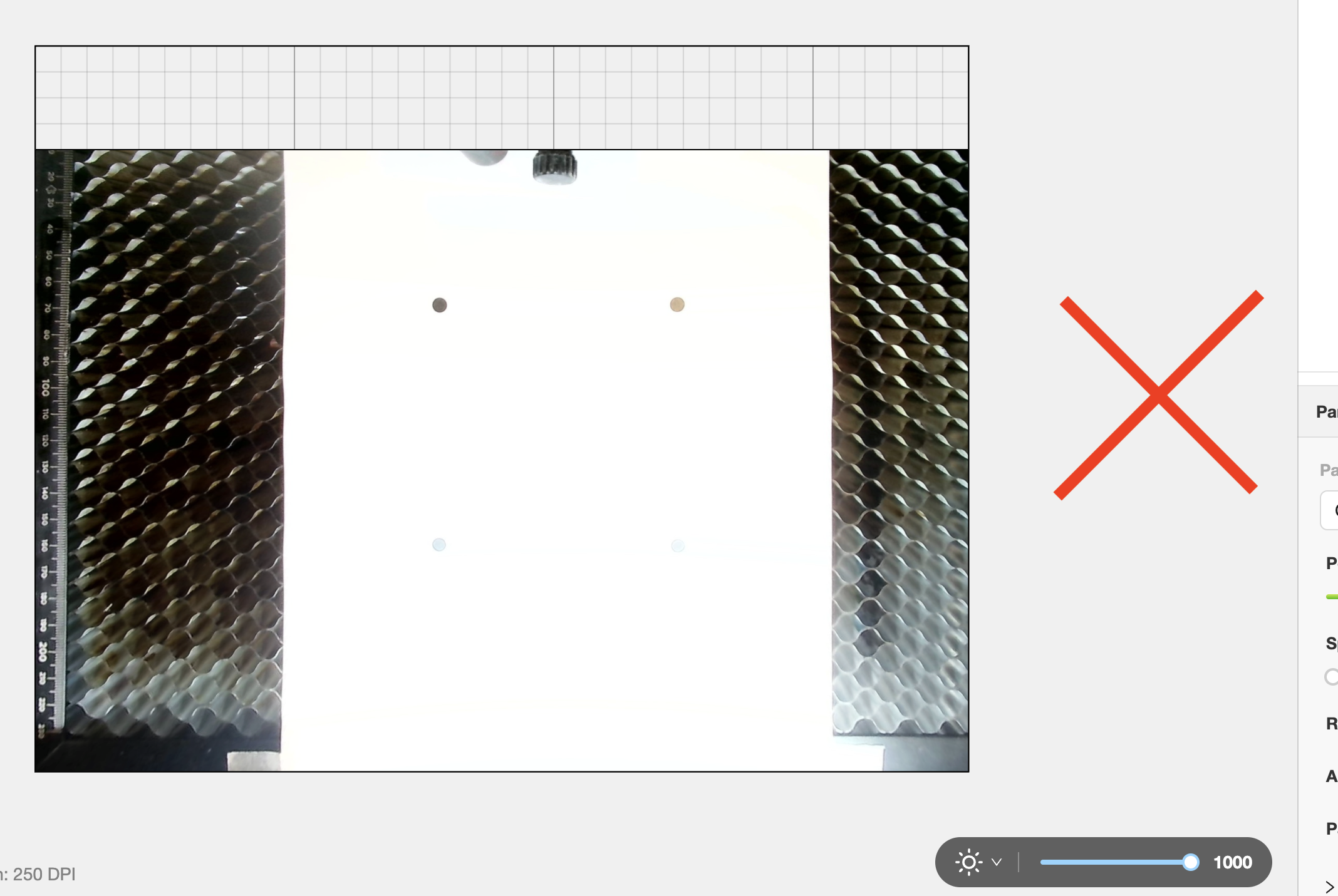

Tome una foto con la vista previa de la cámara y ajuste el brillo para asegurarse de que los 4 puntos negros sean visibles.

Paso 8

Vuelva al software y continúe el proceso.

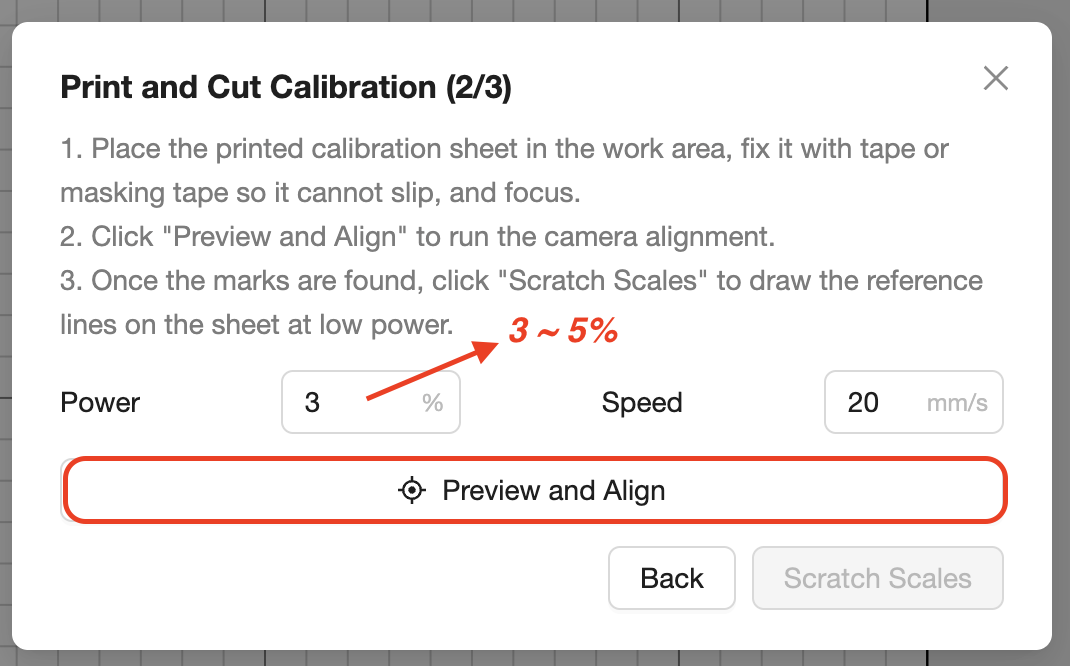

Configure la potencia entre el 3 y el 5 %. Se recomienda un 3 % la primera vez. Auméntela si el láser no dispara al 3 %.

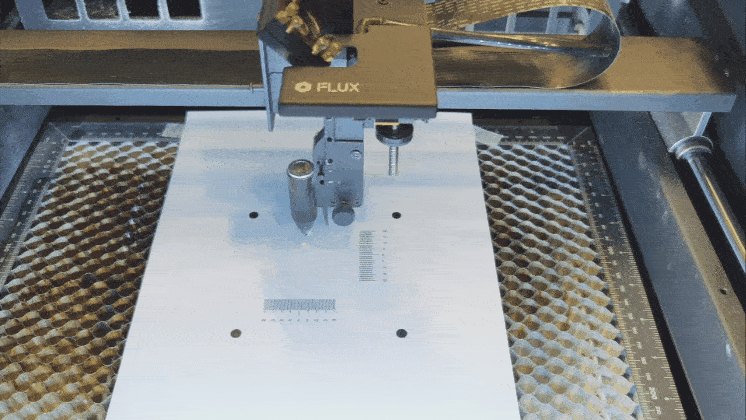

Demostración.

Paso 9

Compruebe el resultado.

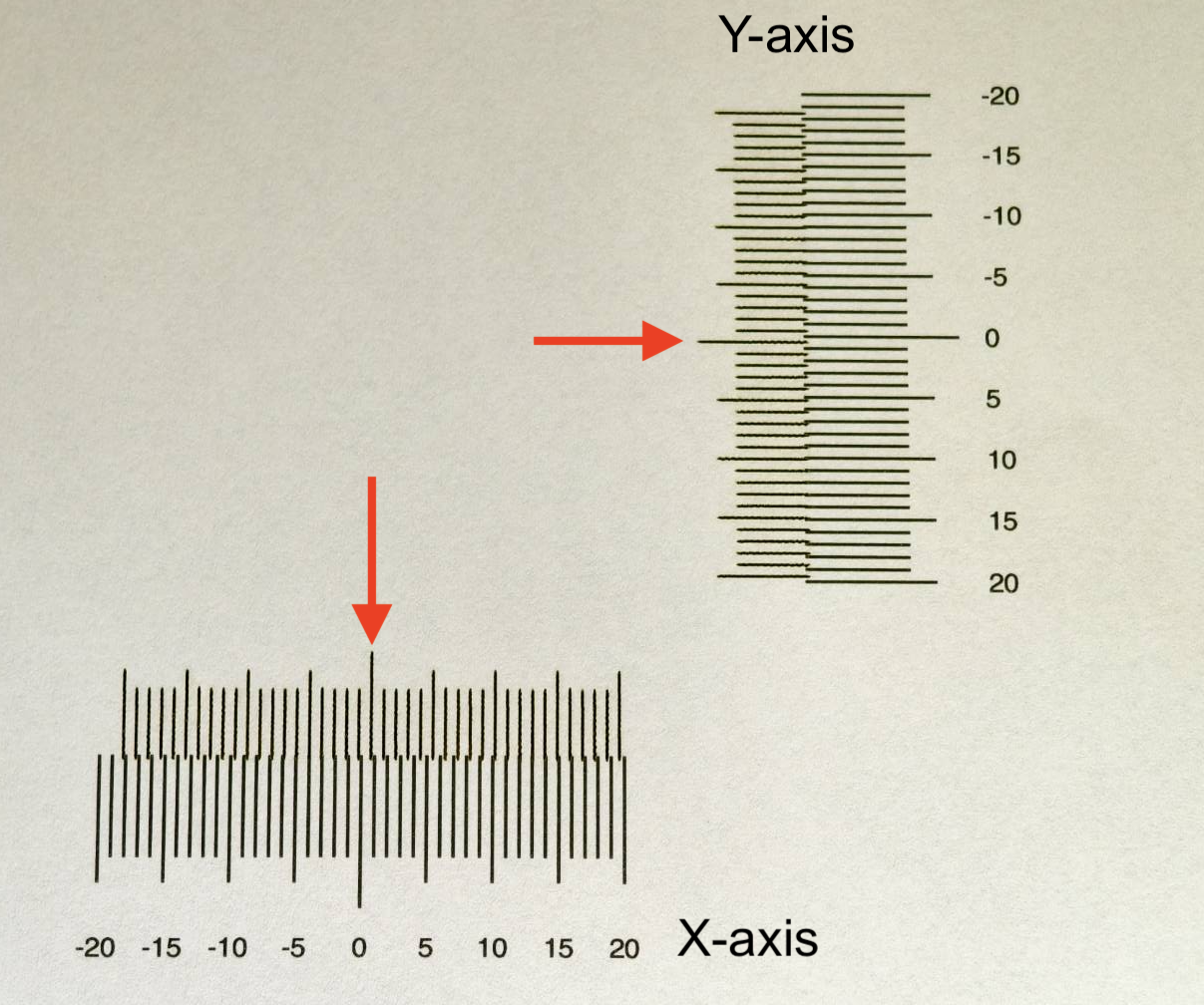

En el ejemplo del video anterior, busque la línea más larga y anote su valor.

La línea del eje X está alrededor de "0,9" y la línea del eje Y, alrededor de "0,5".
Los valores son inferiores a 1, por lo que el software puede completarlos automáticamente hasta 1.

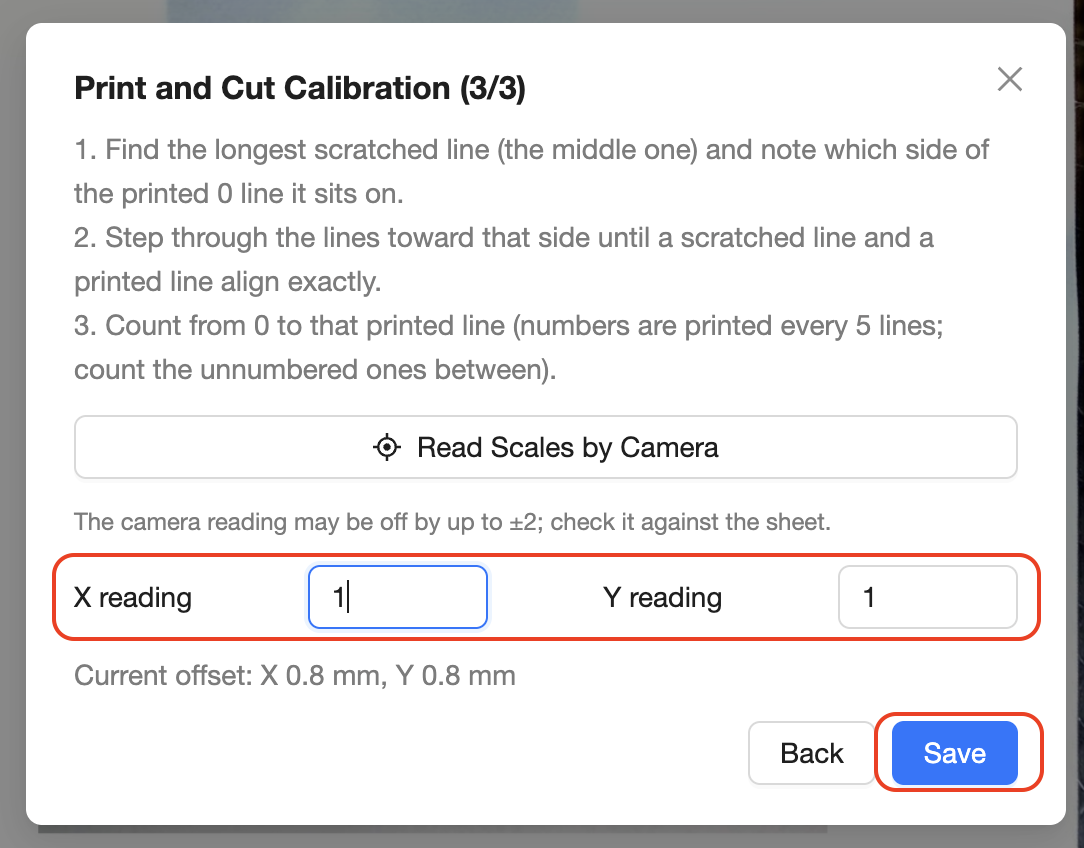

Introduzca los valores y haga clic en "Guardar". La calibración habrá finalizado.
