Descripción
La razón por la que un láser no emite puede ser compleja. Puede deberse a un tubo láser deteriorado, una fuente de alimentación láser (PSU láser) averiada o un fallo del sistema, entre otros.
Siga estos pasos para solucionar el problema.
Posibles causas
|
Herramientas
|
Paso 1
Revise el siguiente vídeo y determine si el síntoma es similar al de su máquina.
(Si no hay salida láser cuando la máquina está en funcionamiento y emite un fuerte sonido de crujido,
indica que el tubo está roto).
Determine el resultado y la siguiente acción a realizar:
|
|
Paso 1.1
Por favor, compruebe si su caso se asemeja a alguna de las siguientes descripciones.
-
No hay salida láser a potencias bajas de alrededor del 10%.
-
La salida láser es demasiado intensa a potencias bajas. (El resultado del grabado es demasiado oscuro o se convierte en corte, etc.)
Determine el resultado y la siguiente acción a realizar:
|
|
Paso 2
Asegúrese de que los ajustes de potencia y velocidad sean correctos en el software.
Determine el resultado y la siguiente acción a realizar:
|
|
Paso 2.1
Duplique los ajustes de potencia, inicie la tarea y compruebe si el láser emite.
(Por ejemplo, si su potencia original es del 15%, auméntela al 30% e inicie la tarea.)
Determine el resultado y la siguiente acción a realizar:
|
|
Paso 3
Apague la máquina.
Abra la tapa trasera y coloque una nueva cinta de doble cara en el primer espejo.
Después de colocar la cinta, por favor vaya al Paso 3.1.
- Utilice un destornillador para aflojar los tornillos en la parte posterior de la máquina, y luego podrá abrir la cubierta trasera.
- Coloque la cinta en el emisor de luz roja formando un ángulo de 90 grados con respecto al haz.
- Cierre la cubierta trasera.
Paso 3.1
Realice 5 pulsos y compruebe si la cinta tiene una marca de quemadura.
(Consulte los ejemplos para determinar el resultado de la cinta.)
A. Encienda la máquina.
B. Cierre la tapa.
C. Entre en el modo de mantenimiento y espere hasta que finalice el proceso de posicionamiento inicial.
(Asegúrese de que los iconos de la puerta, la cubierta trasera y la parte inferior estén cerrados, o no podrá realizar un pulso.)
D. Localice el botón de Pulso.
E. Una pulsación = un pulso, dos pulsaciones = dos pulsos, y así sucesivamente.
F. Examine la cinta
⚠︎ Realice siempre los pulsos con la tapa de la puerta cerrada.
Ejemplos de resultados en la cinta
Buen ejemplo - Redondo y fuerte |
Mal ejemplo - |
Determine el resultado y la siguiente acción a realizar:
|
|
|
Paso 3.2
- Utilice una nueva cinta adhesiva en el emisor de luz roja, como en Paso 3.
-
Por favor, ajuste la potencia al 0% por motivos de seguridad para garantizar que no haya pulsos durante las pruebas.
- El sensor de la puerta está integrado en las luces LED del chasis. Por favor, vea el vídeo a continuación para localizarlo.
(Esto se grabó con un HEXA, pero su estructura es la misma que la de Beambox 2).
- El sensor de la puerta tendrá dos luces LED rojas, y siempre estarán encendidas.
(Esto se grabó con un HEXA, pero su estructura es la misma que la de Beambox 2).
- Coloque los espaciadores cónicos (imanes) cerca de ambas luces LED. La luz debería ser "más intensa" cuando detecte un imán. Cuando ambos LED detecten imanes simultáneamente, se enviará una señal de puerta cerrada al sistema y el icono del panel cambiará.
(Esto se grabó con un HEXA, pero su estructura es la misma que la de Beambox 2).
- Una vez que haya colocado los imanes en su sitio, por favor cierre la puerta.
- Vuelva a cambiar la configuración de potencia al 100%, asegúrese de que el icono de la puerta esté cerrado,
y a continuación realice 5 pulsos. (Por favor, consulte el ejemplos para determinar el resultado de la cinta.)
Determine el resultado y la siguiente acción a realizar:
|
|
|
Paso 3.3
- Utilice una nueva cinta adhesiva en el emisor de luz roja, como en Paso 3.
-
Por favor, ajuste la potencia al 0% por motivos de seguridad para garantizar que no haya pulsos durante las pruebas.
- Abra la cubierta trasera para localizar el sensor de la cubierta trasera.
- El sensor de la cubierta trasera tendrá dos luces LED rojas, y siempre estarán encendidas.
- Coloque dos imanes externos cerca de ambas luces LED. La luz debería estar 'más intensa' cuando detecte un imán. Cuando ambos LED detecten imanes simultáneamente, se enviará una señal de puerta cerrada al sistema y el icono en el panel cambiará.
- Después de colocar los imanes, cierre la cubierta trasera.
- Vuelva a cambiar la configuración de potencia al 100%, asegúrese de que el icono de la puerta esté cerrado,
y a continuación realice 5 pulsos. (Por favor, consulte el ejemplos para determinar el resultado de la cinta.)
Determine el resultado y la siguiente acción a realizar:
|
|
|
Paso 4
- Apague la máquina.
Abra la cubierta lateral desenroscando el tornillo.

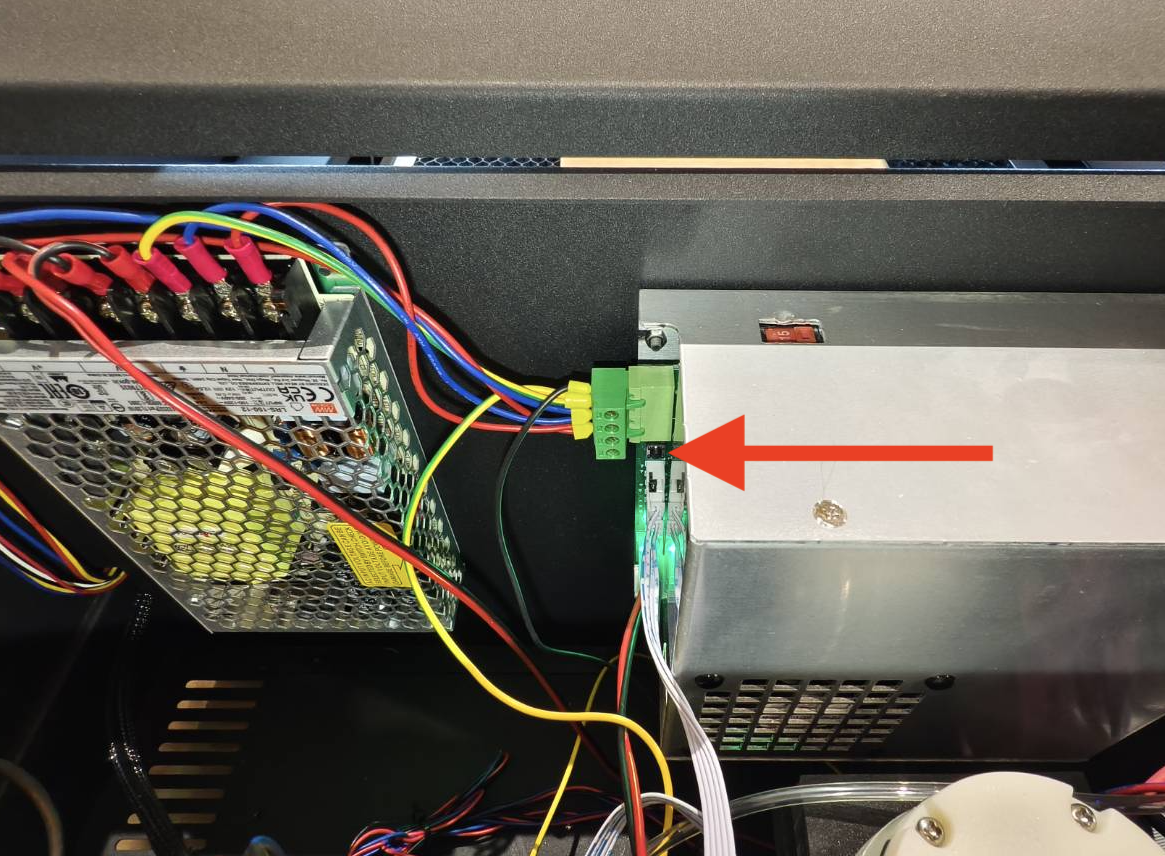

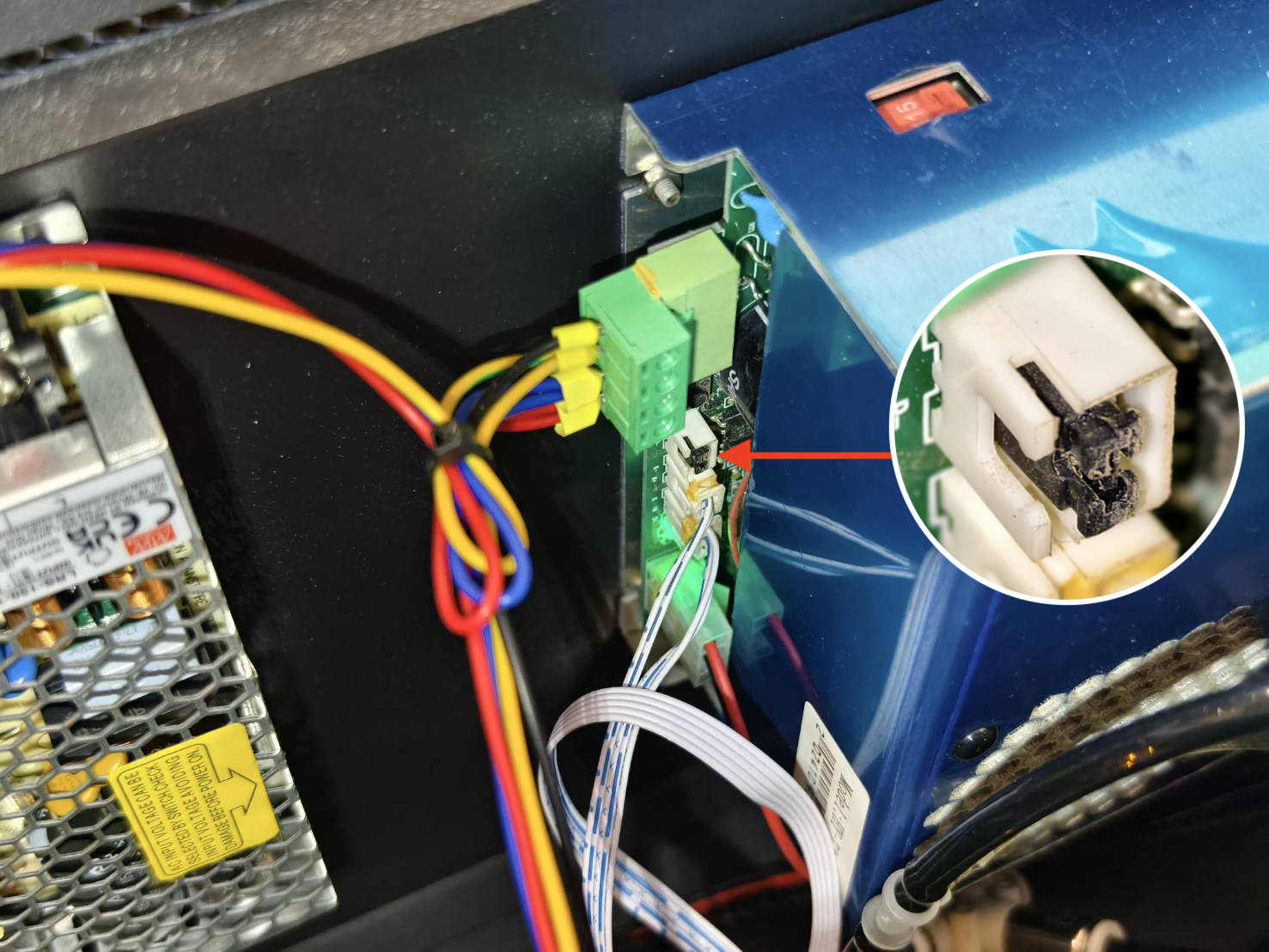

- Compruebe si la fuente de alimentación tiene el puente instalado.
Determine el resultado y la siguiente acción a realizar:
|
|
Paso 4.1

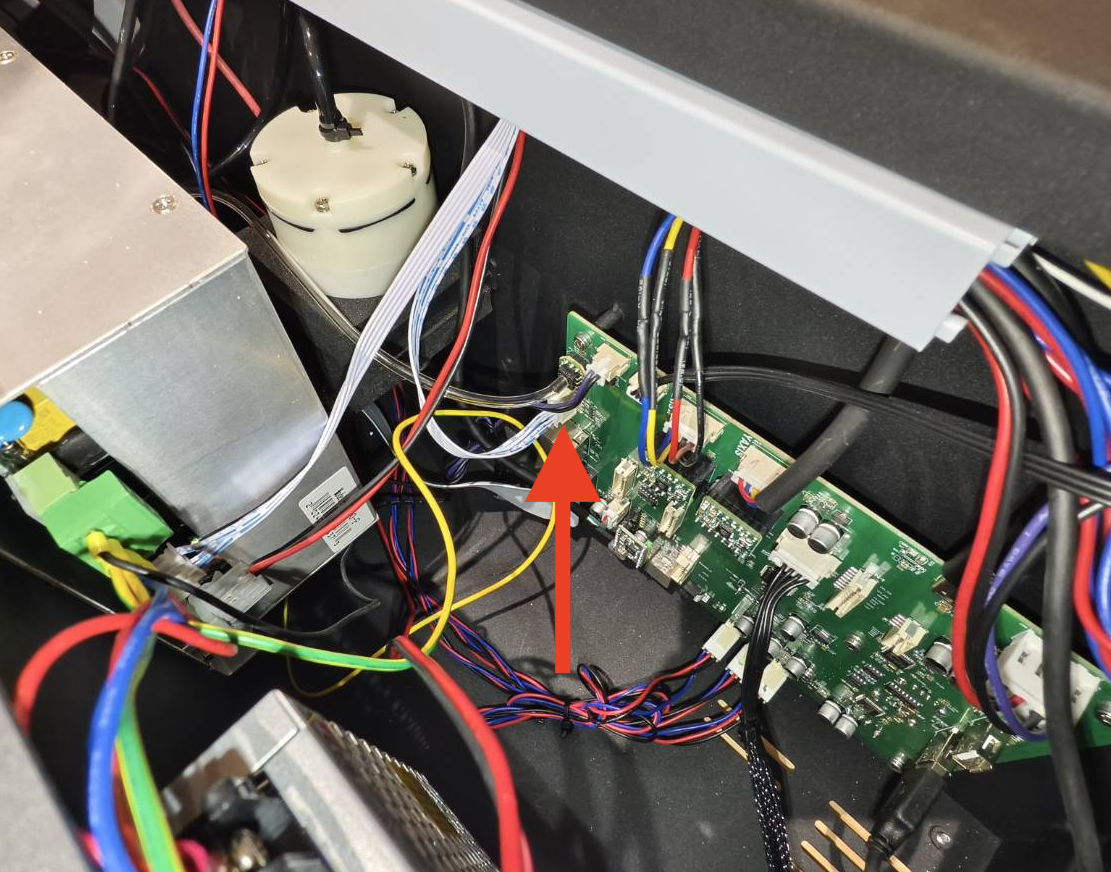

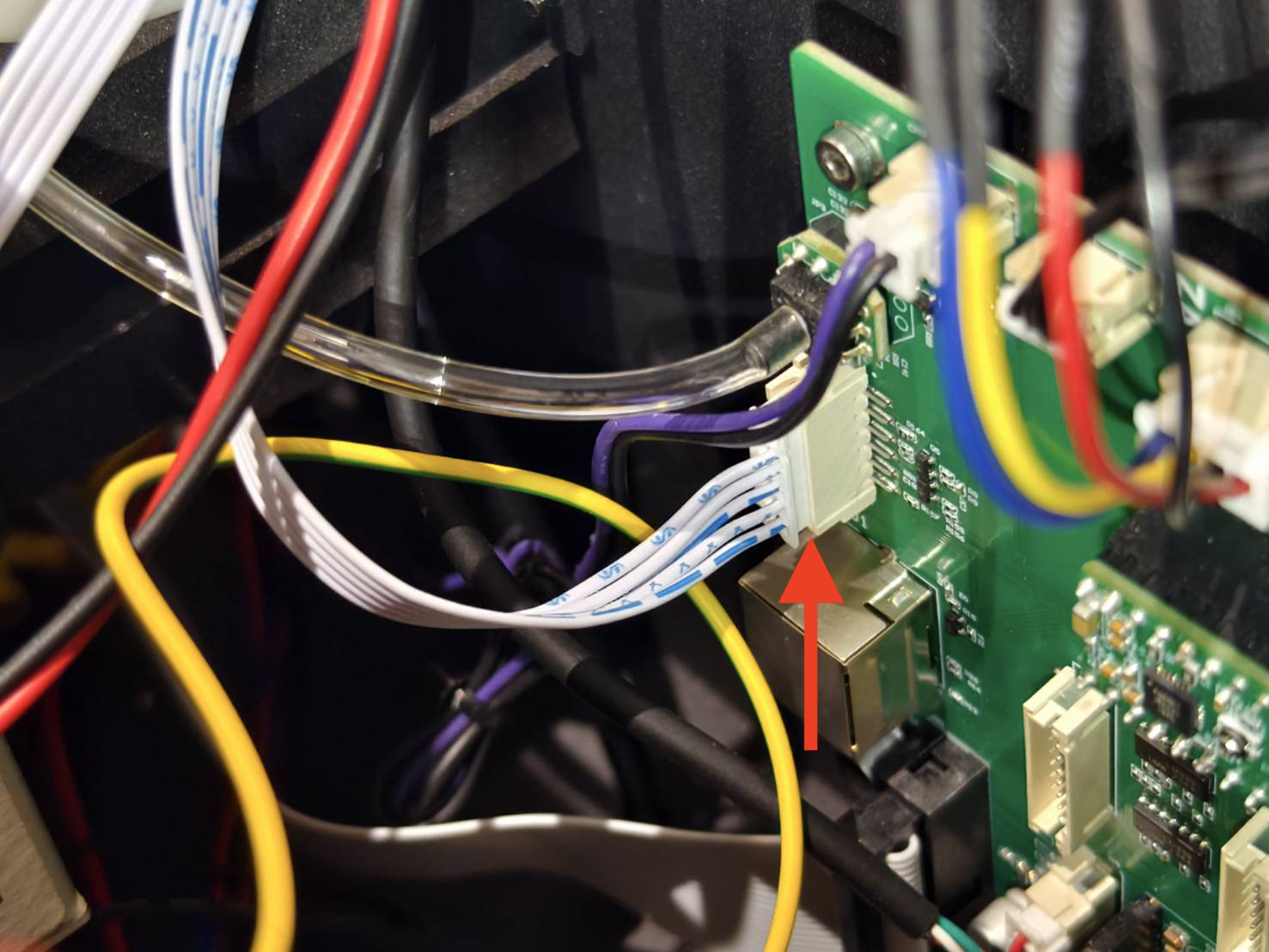

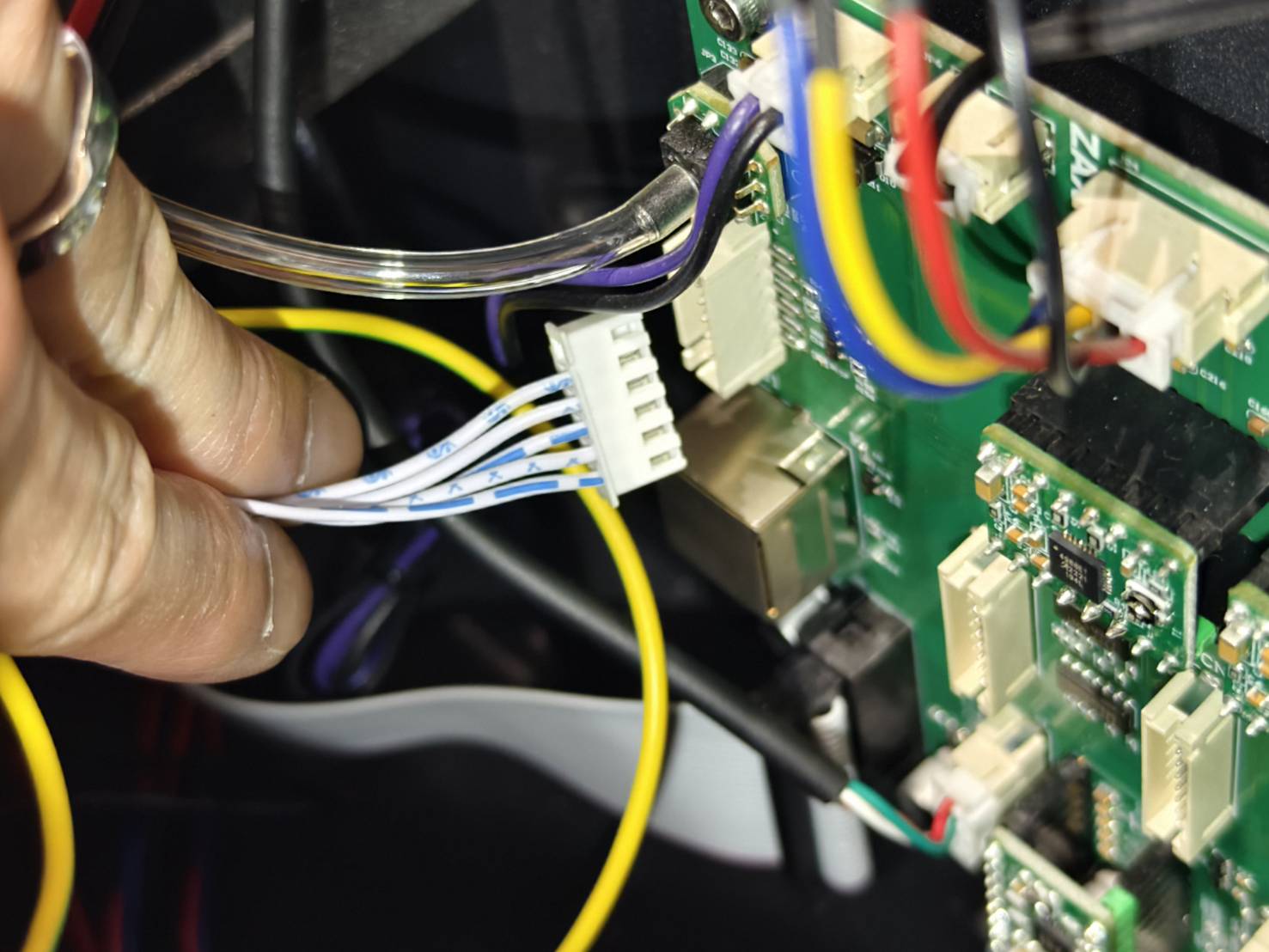

- Desconecte el cable de control del láser de la fuente de alimentación del láser.
(Consulte el diagrama si su placa de circuito impreso no coincide con la de la imagen).
- Tras desconectar el cable, vaya al Paso 4.2.
Paso 4.2

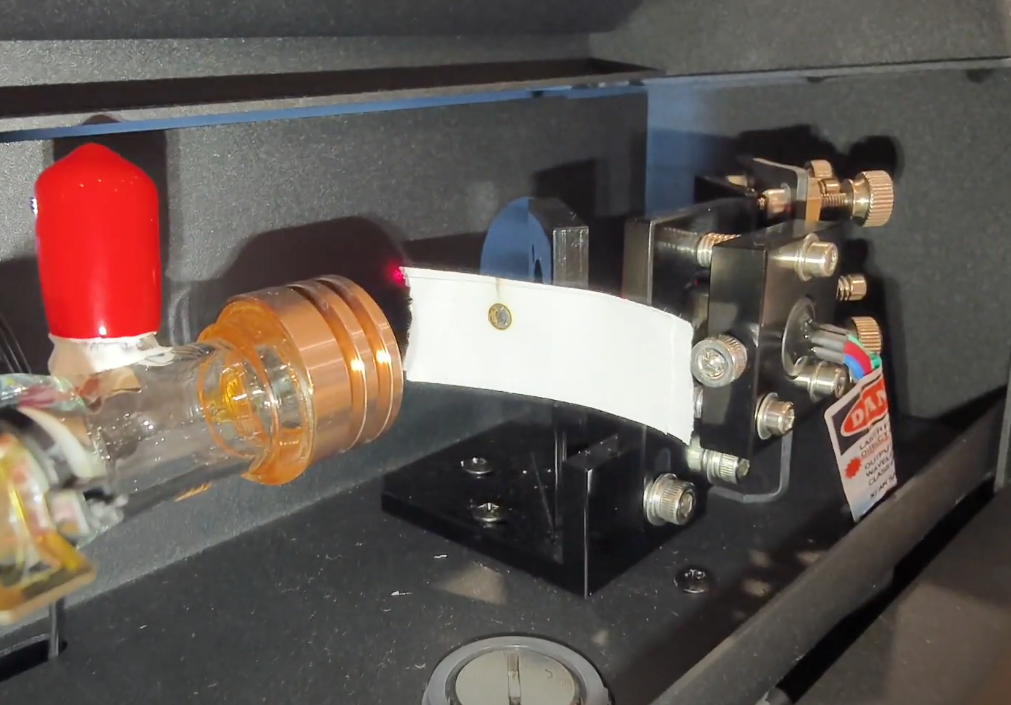

- Abra la cubierta trasera y coloque una cinta sobre el emisor de luz roja formando un ángulo de 90 grados con respecto al haz.
- Cierre la cubierta trasera.
Por favor, póngase guantes de goma antes de realizar la siguiente acción.

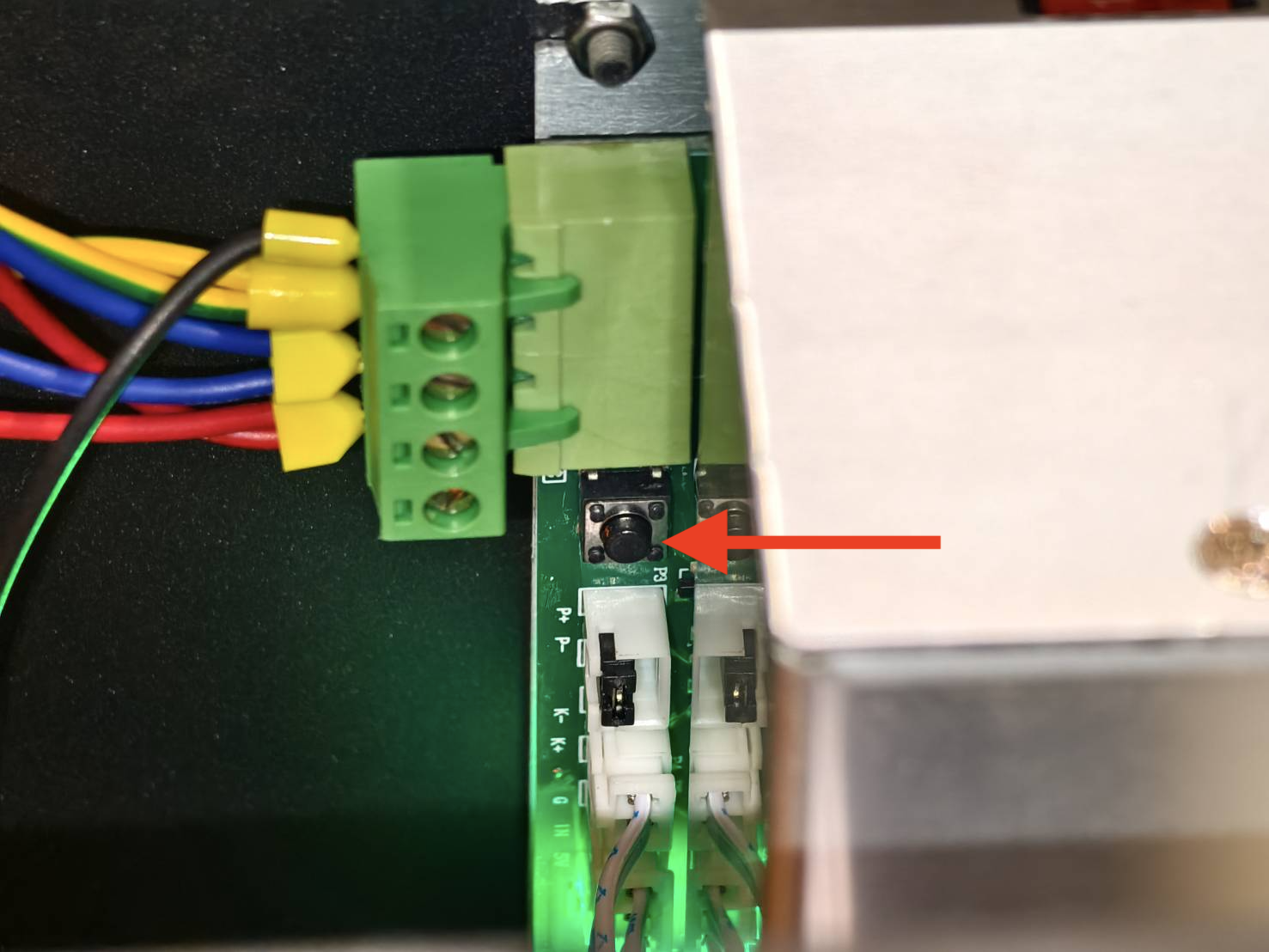

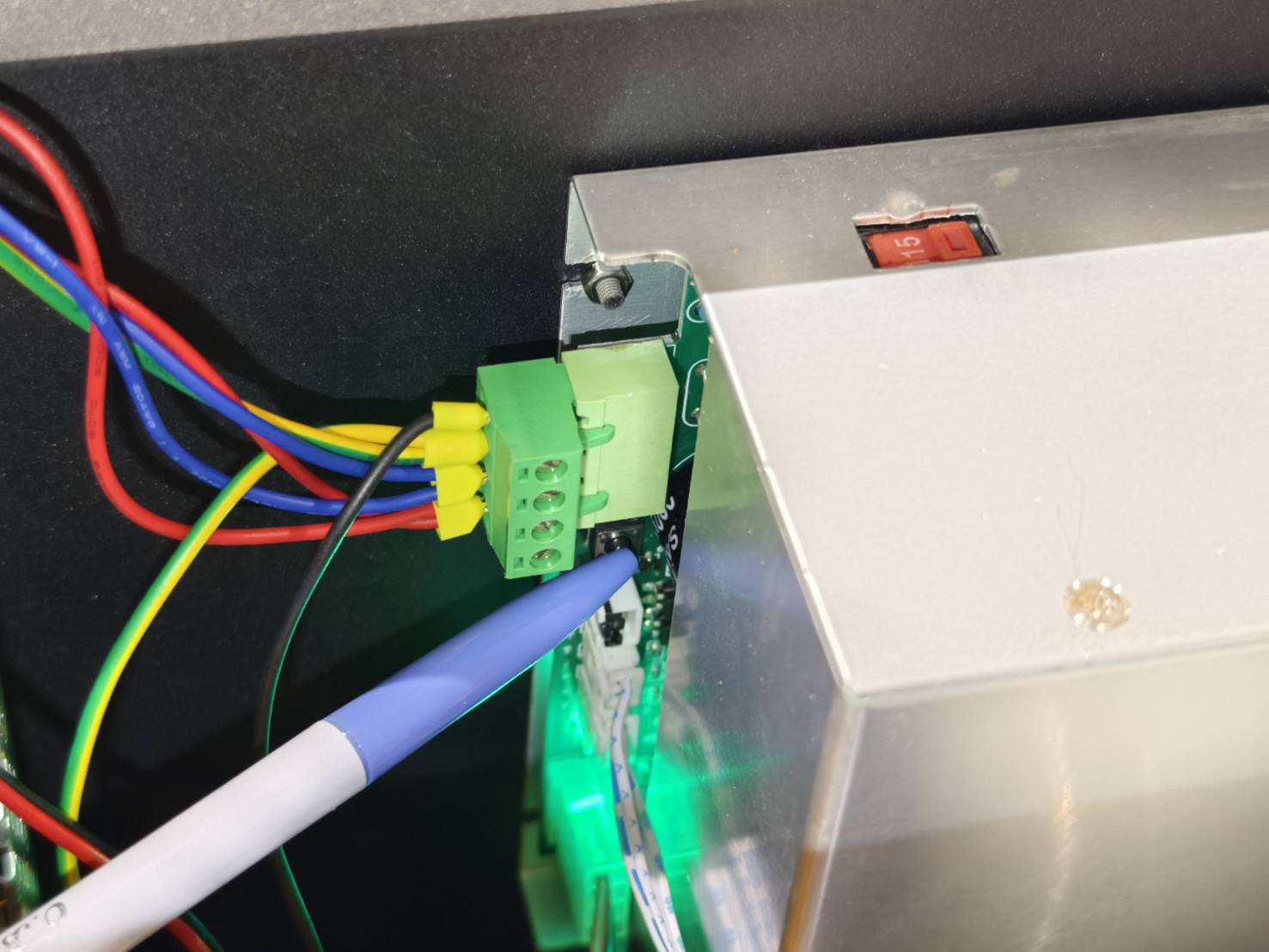

- Encienda la máquina. Pulse el botón de potencia del láser dos veces o manténgalo pulsado durante 1-2 segundos con un bolígrafo o lápiz y compruebe la salida del láser en la cinta.
(Consulte los ejemplos para determinar el resultado de la cinta.)
- Compruebe el resultado en el primer espejo.
(Consulte los ejemplos para determinar el resultado de la cinta.)
Determine el resultado y la siguiente acción a realizar:
|
|
|
Paso 5
- Vuelva a conectar el cable de control del láser.
- Encienda la máquina. Restablezca la máquina a los ajustes de fábrica.
(Página principal > Máquina > Página siguiente > Restablecer a ajustes de fábrica > Sí)
-
Actualice el firmware a la última versión. Consulte el enlace siguiente.
Beambox 2 - Guía de actualización de firmware
- Después de la actualización, vaya al Paso 5.1.
Paso 5.1
Utilice una nueva cinta de doble capa y realice 5 pulsos compruebe si la cinta tiene una marca de quemadura.
(Consulte los ejemplos para determinar el resultado de la cinta.)
Determine el resultado y la siguiente acción a realizar:
|
|
|
Paso 6
- Utilice una nueva cinta de doble capa y colóquela en el primer espejo.
- Aumente la potencia al 150% y realice 5 pulsos compruebe si la marca de quemadura se vuelve más intensa.
(Consulte los ejemplos para determinar el resultado de la cinta.)
Determine el resultado y la siguiente acción a realizar:
|
|
Contacte con el servicio de atención al cliente
Por favor, siga las instrucciones del enlace a continuación para informar correctamente de un problema a su distribuidor local o al soporte técnico de FLUX. [Contactar con el servicio de atención al cliente]
La información recopilada, como fotos o vídeos que muestren el problema de su máquina descrito en este artículo, deberá ser compartida con el distribuidor o con el soporte técnico de FLUX.
