5-15 Enfoque manual

Descripción

Si la función de enfoque automático no funciona, puede continuar su trabajo utilizando el enfoque manual mientras espera la asistencia de FLUX.

Esta guía le mostrará cómo crear una herramienta de enfoque manual sin la función de enfoque automático.

Paso 1

Prepare los siguientes materiales:

• Un trozo de material sólido como acrílico o madera (se recomienda un grosor de 3 mm)
• Monedas o materiales que tengan un grosor de 3 mm a 4 mm.

Las monedas se utilizarán para medir la distancia de enfoque y son más fáciles de obtener.

Paso 2

Coloque el material en el área de trabajo.

Paso 3

Asegúrese de que la lente esté en la capa predeterminada (Superior). Lea detenidamente la explicación a continuación para comprender el concepto de la posición de la lente y la distancia de enfoque.

Explicación del Modo de Enfoque

Por defecto, la lente de enfoque estará en la posición superior, y será de 4 mm, lo que significa que la distancia entre la punta de la boquilla y la superficie del material será de 4 mm. ¿Cómo cambiar la posición de la lente? 1. Desmontar la lente   2. El orden del modo de enfoque Modo de enfoque: 4 mm (Predeterminado) Lente Bloque Anillo Boquilla   3. Volver a montar la lente El lado rojo del bloque debe estar orientado hacia abajo. El lado curvo de la lente debe estar orientado hacia arriba. (Un consejo para identificar rápidamente el lado curvo es que debería reflejar su rostro completo al mirarlo). Gire el anillo en sentido antihorario para apretarlo.

Paso 4

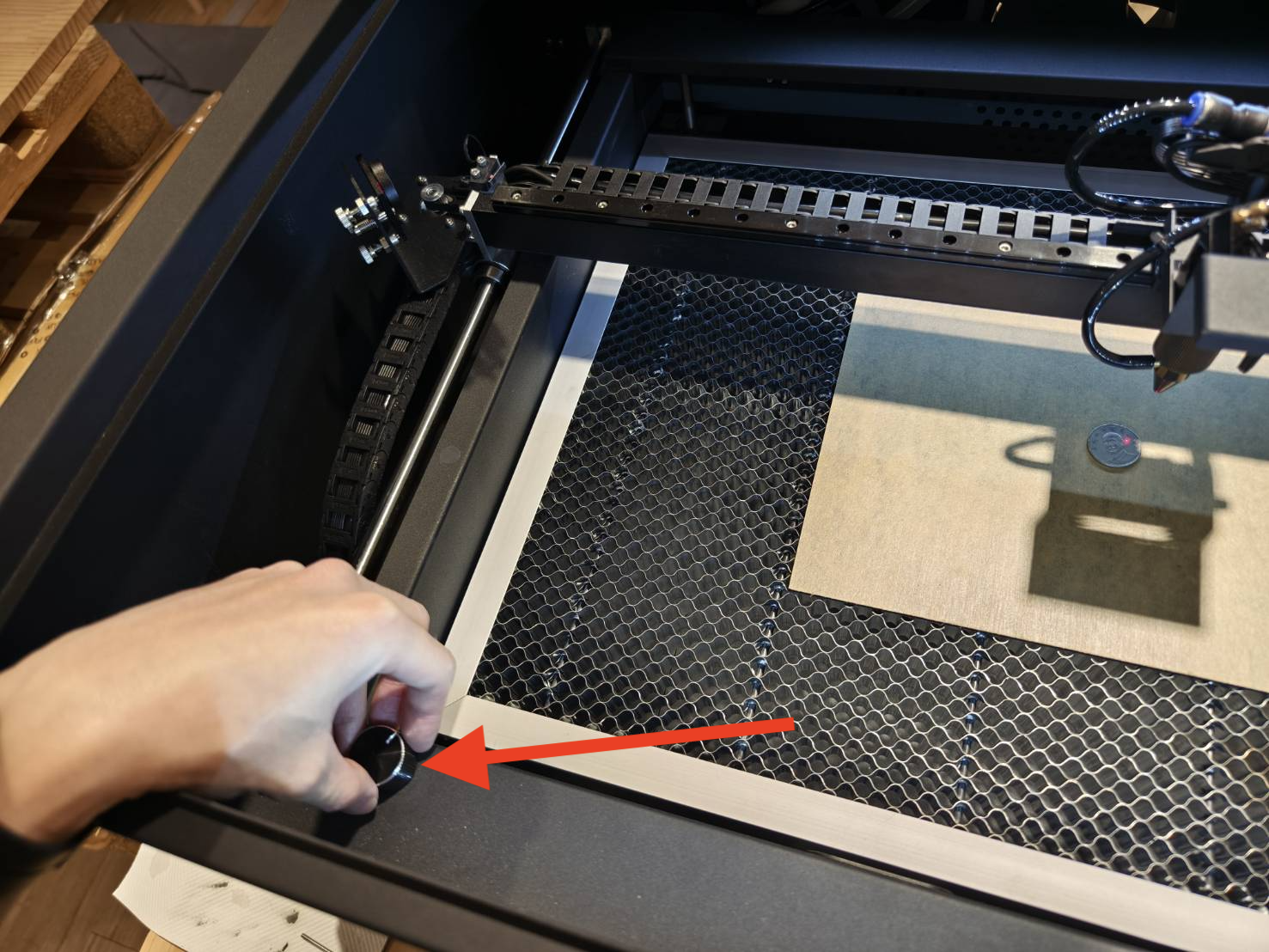

• Coloque las monedas u otros objetos sobre el material y utilice el mando para enfocar manualmente.



• Una vez que la punta de la boquilla toque la moneda, el enfoque estará listo y podrá retirar las monedas.

Paso 5

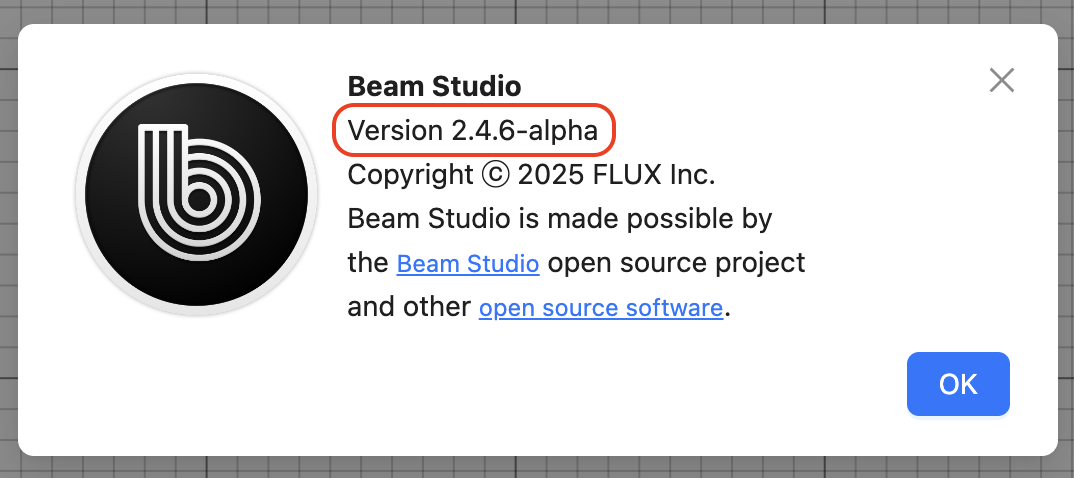

Asegúrese de tener la siguiente versión del software.

Paso 6

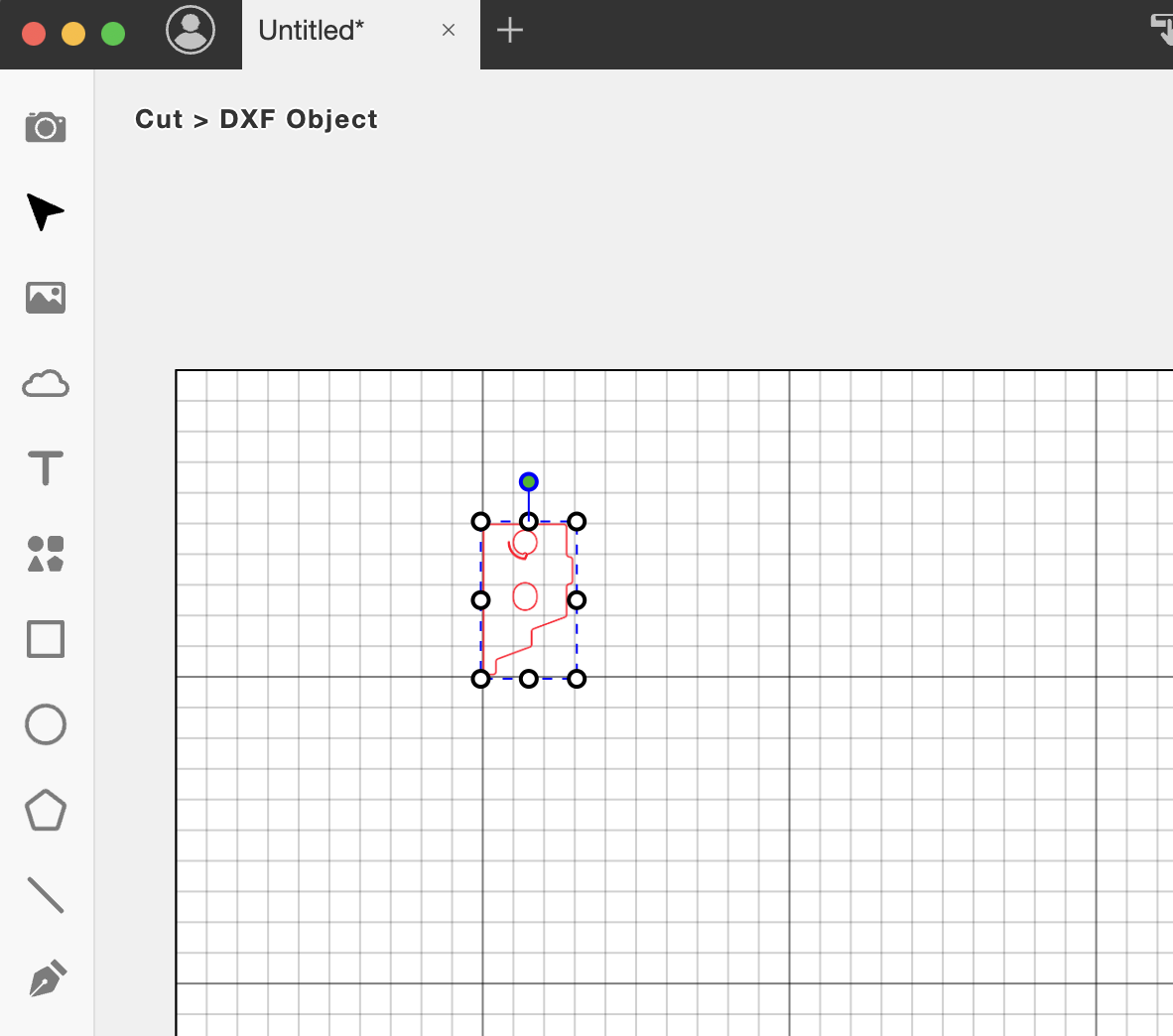

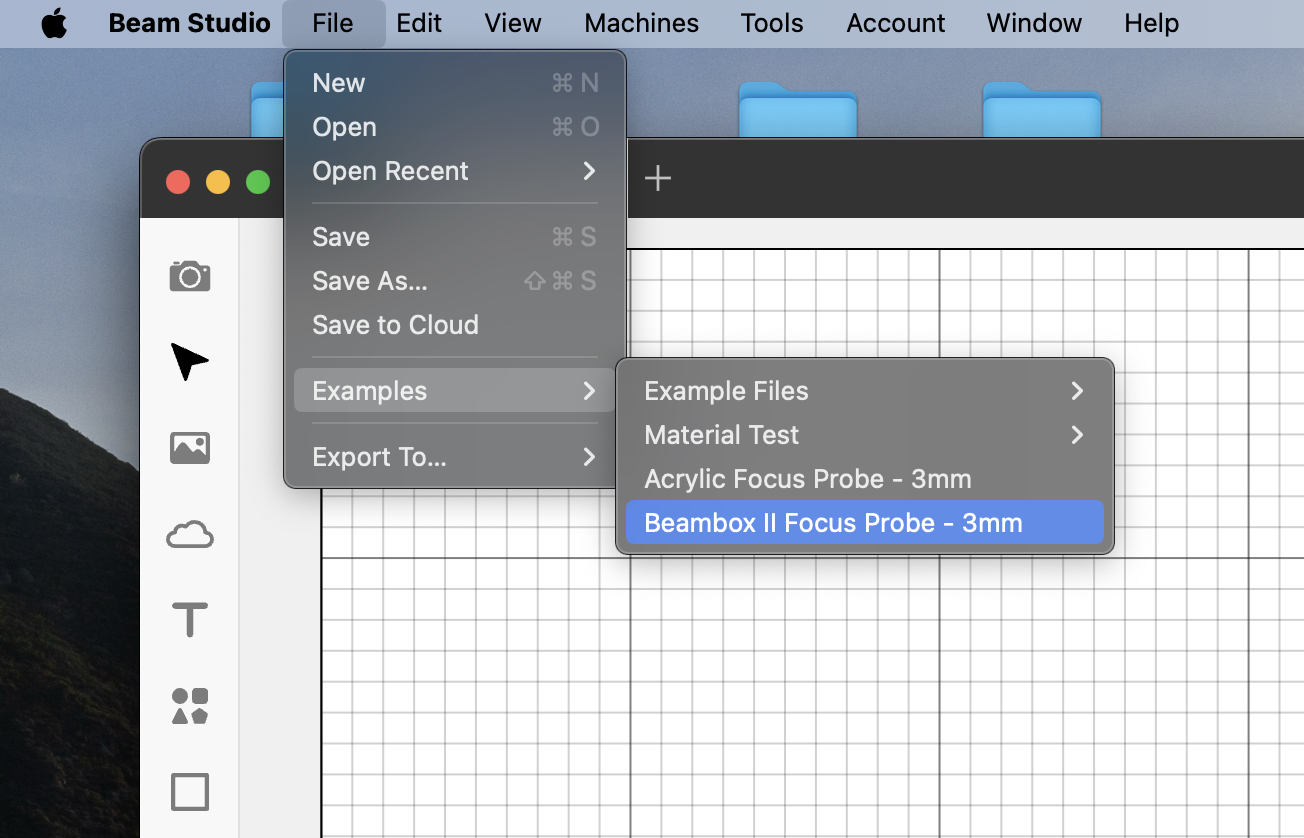

Importe el archivo de la sonda de enfoque utilizando la opción "Ejemplos".

Paso 7

Existen dos métodos para determinar el punto de inicio del trabajo.

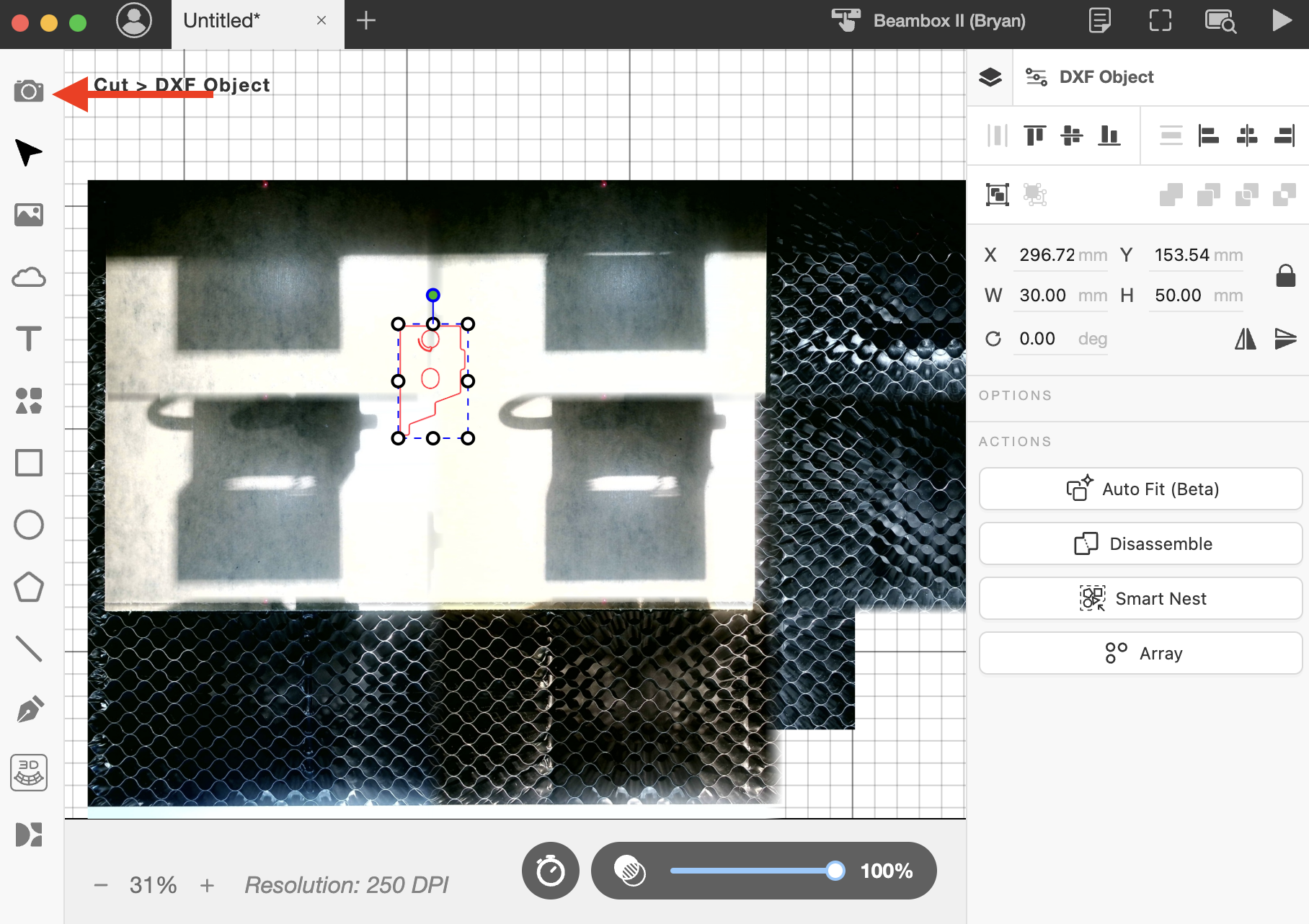

• Utilice la función de vista previa de la cámara para colocar el archivo sobre el material.

OR

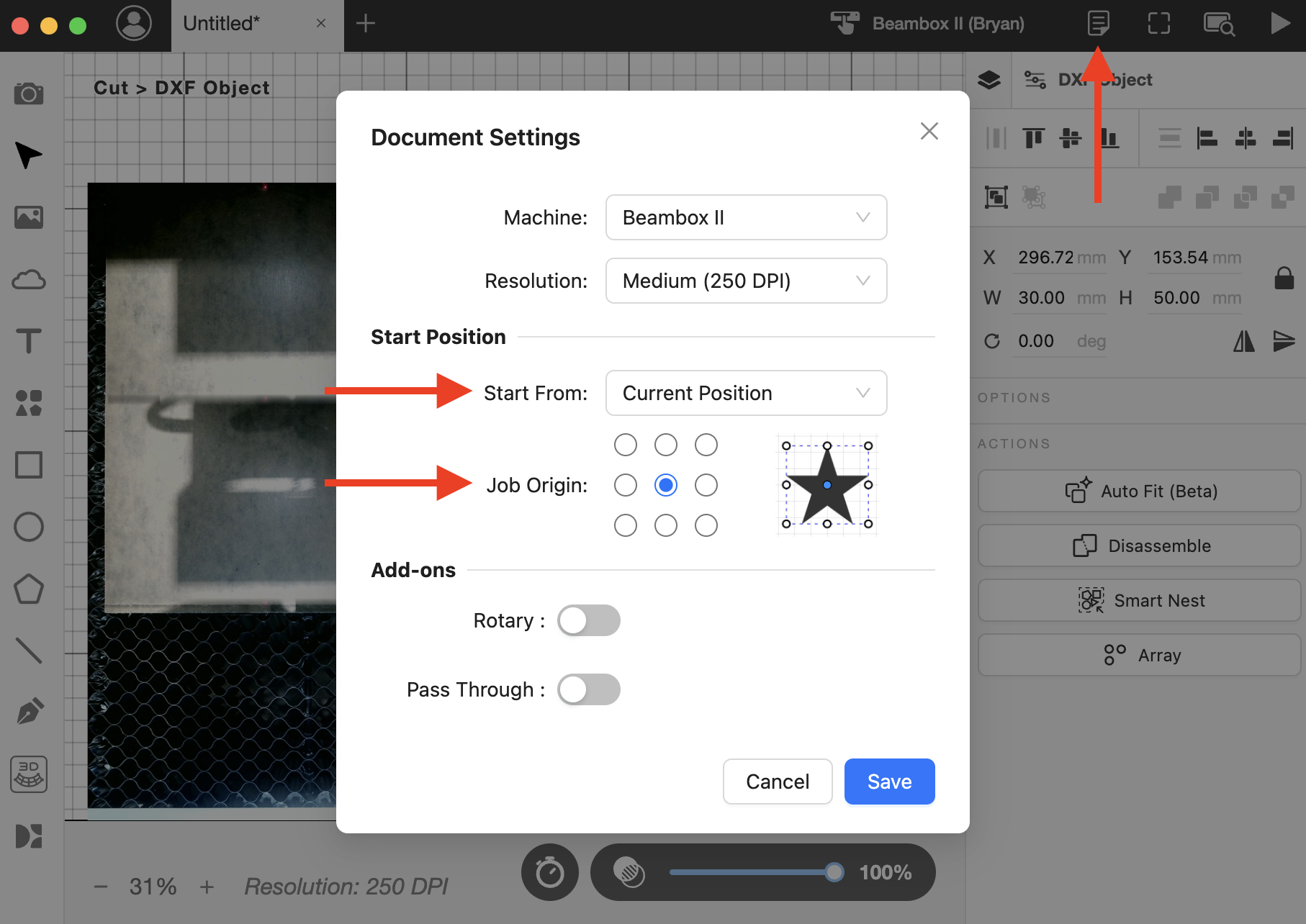

• Utilice la función "Posición actual" para determinar el punto de inicio del trabajo.
  (La boquilla láser debe desplazarse primero hasta el material).


Paso 8

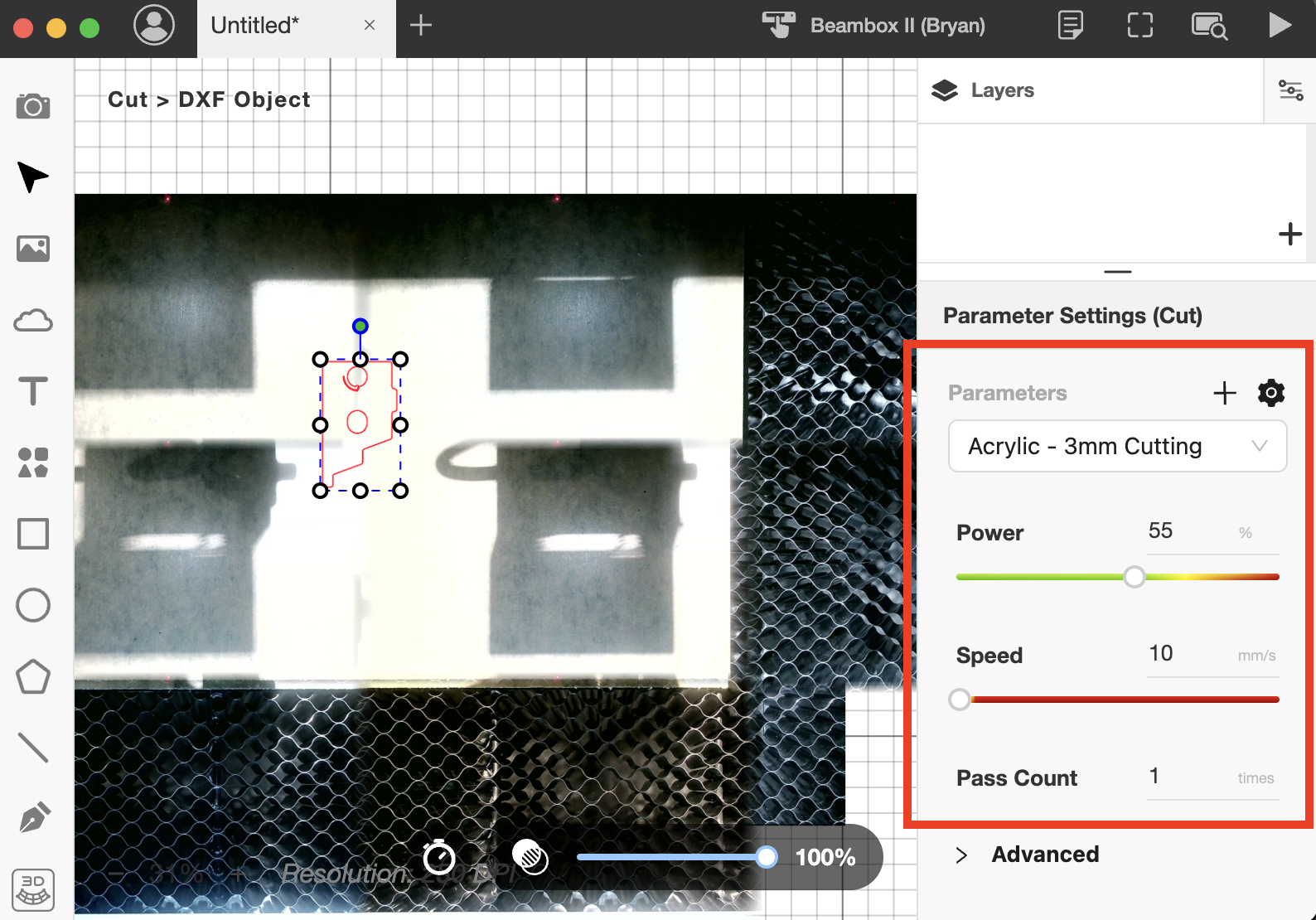

• Configure los parámetros correctos según su material.



• Inicie el trabajo.


Paso 9

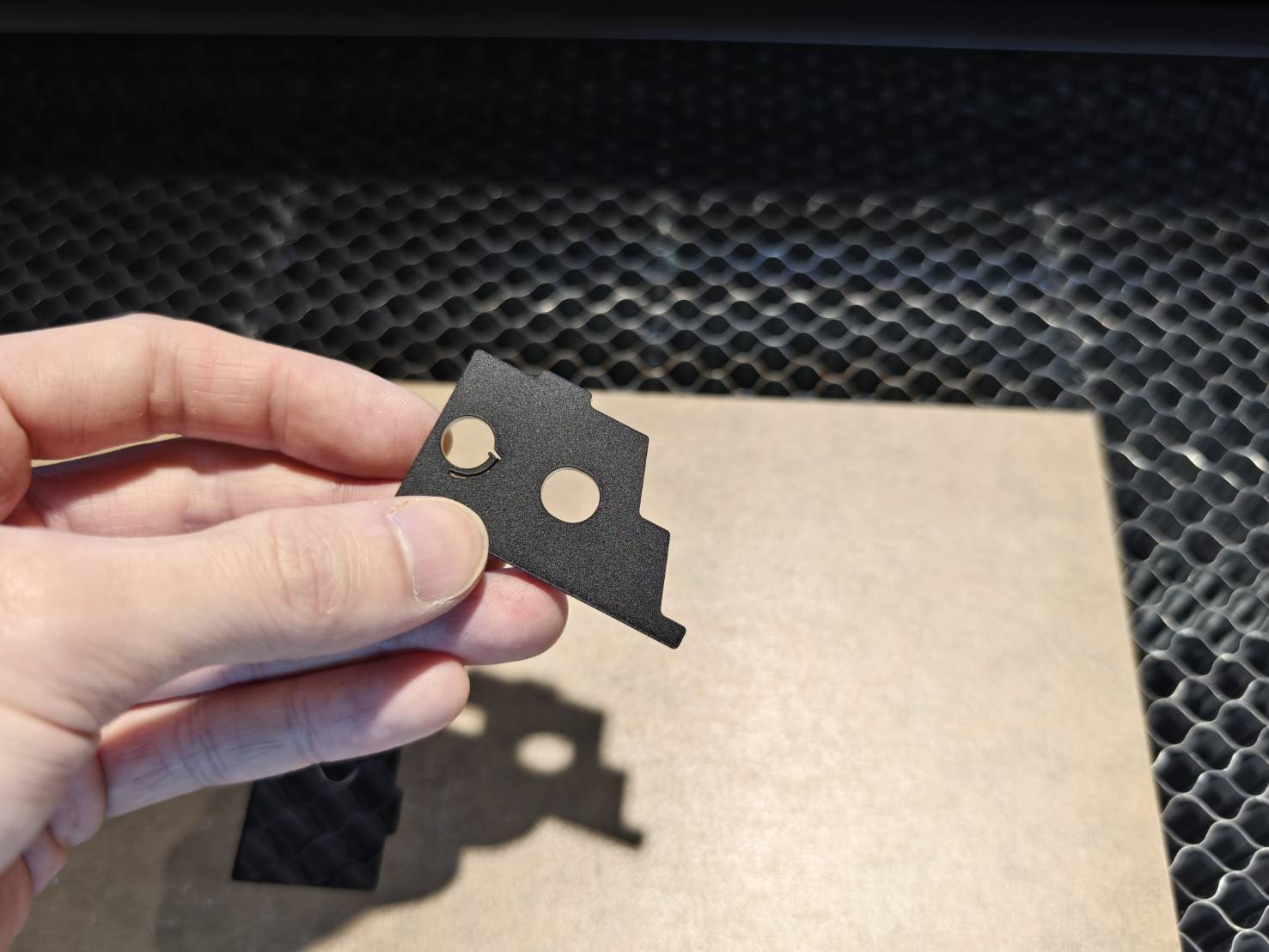

La herramienta de enfoque está ahora lista.

Explicación de la herramienta de enfoque

• La punta de la herramienta tiene un grosor de 4 mm, y la utilizaremos para enfocar.


• Esta herramienta puede sustituir a las monedas.
