5-17 Ajuste de la tensión de la correa del eje Z

Descripción

Ajustar la tensión de la correa garantiza que esta no esté ni demasiado floja ni demasiado tensa. Este documento explica detalladamente cómo ajustar la correa de la plataforma de elevación del eje Z. Si se encuentra con alguno de los siguientes problemas:

• Ruido fuerte y anormal cuando el eje Z se mueve hacia arriba o hacia abajo
• El eje Z se atasca a mitad del recorrido
• La altura de elevación del eje Z es incorrecta
• La correa del eje Z se desliza o salta dientes

...normalmente puede solucionar estos problemas ajustando la tensión de la correa.

＊Aviso:

• Si el eje Z se atasca o hace mucho ruido a altas velocidades, recomendamos aflojar la tensión de la correa.
• Si el eje Z se atasca o la correa se desliza (salta dientes), recomendamos tensar la tensión de la correa.

Versión de Firmware Aplicable: v6.0.10

Herramientas Necesarias

• Llave Allen de 4 mm

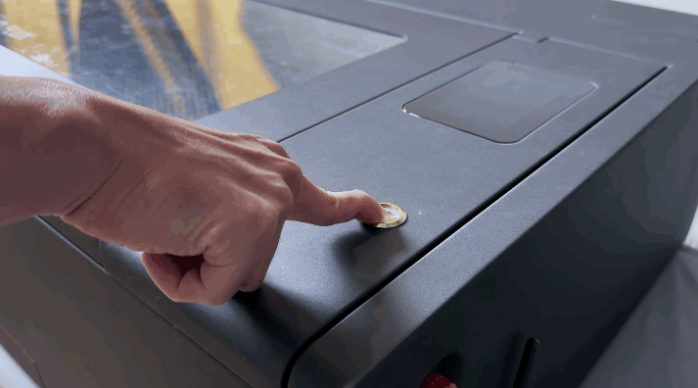

Paso 1 – Apagar la máquina

Antes de realizar cualquier ajuste, asegúrese de que la máquina esté completamente apagada.

Paso 2 – Retirar la placa de panal y el soporte de la plataforma

Paso 3 – Localizar el área de ajuste

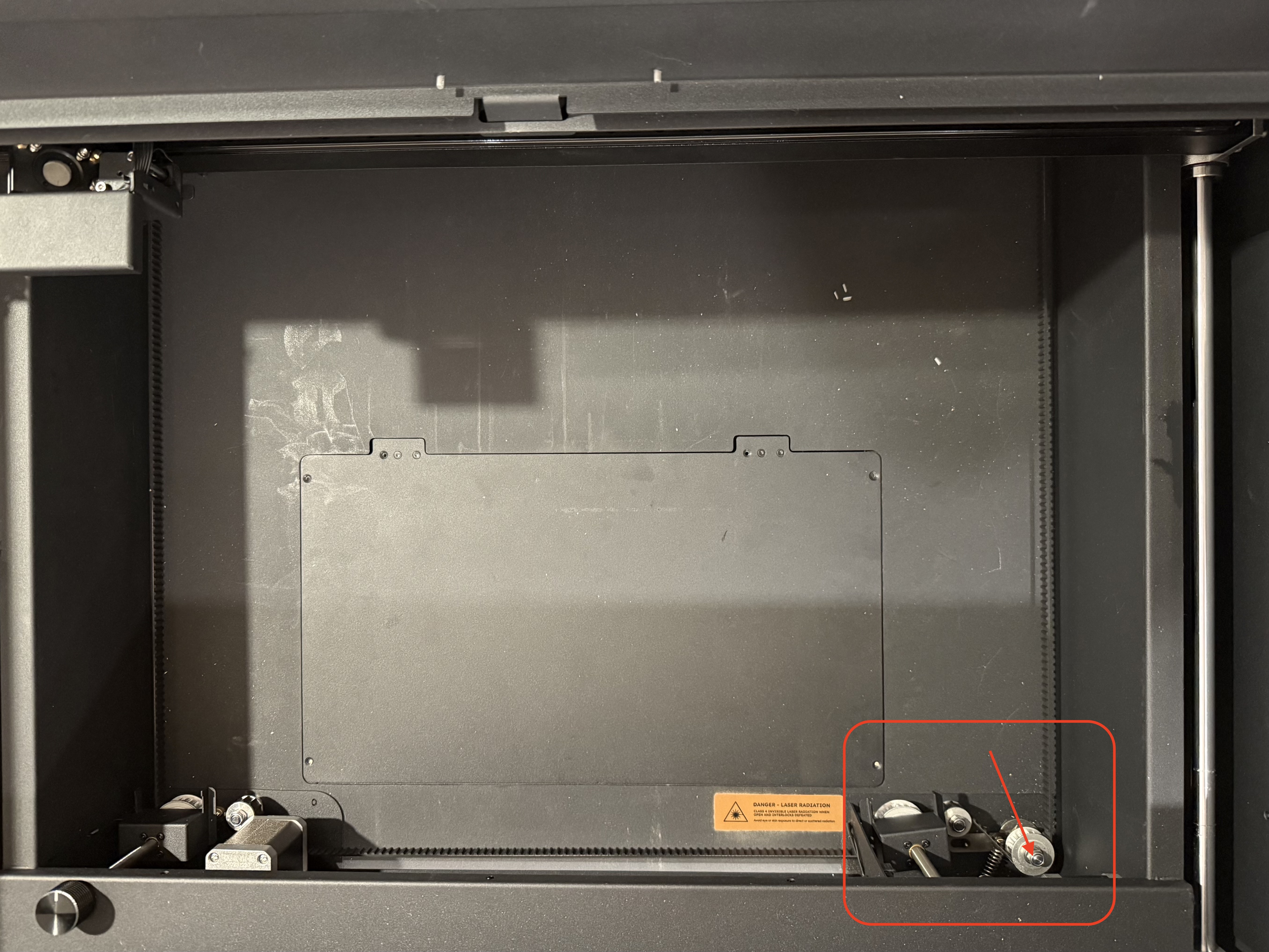

Localice la rueda de ajuste de tensión de la correa. Se encuentra en la zona inferior derecha de la máquina. Siga el eje de la rueda de ajuste de tensión para localizar el tornillo de bloqueo en la parte inferior de la máquina.

Paso 4 – Ajustar la tensión de la correa

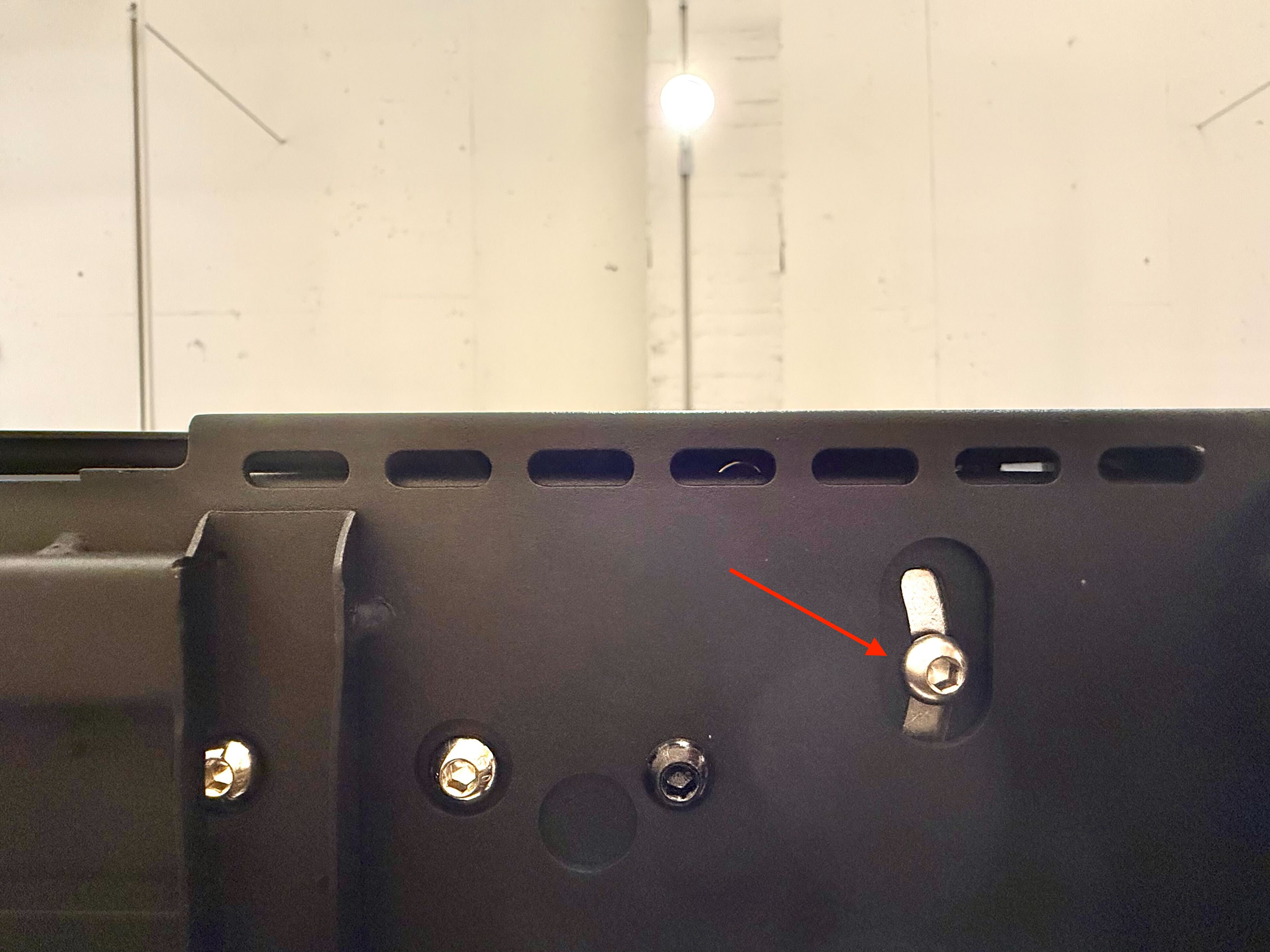

4-1 Aflojar el tornillo de bloqueo

Utilizando la llave Allen de 4 mm, afloje ligeramente el tornillo de bloqueo dando aproximadamente una vuelta y media. No es necesario quitarlo por completo.

4-2 Mover la rueda de ajuste de tensión

Con el tornillo de bloqueo aflojado, coloque la llave Allen de 4 mm en el tornillo y simultáneamente empuje la estructura de la rueda de ajuste de tensión hacia el interior de la máquina. Esto permite que la rueda de tensión de la correa se deslice hacia adelante y hacia atrás.

4-3 Apretar el tornillo de bloqueo

Una vez que haya encontrado la posición adecuada, vuelva a apretar el tornillo de bloqueo con la llave Allen de 4 mm. Asegúrese de que quede bien fijado y no se afloje por sí solo.

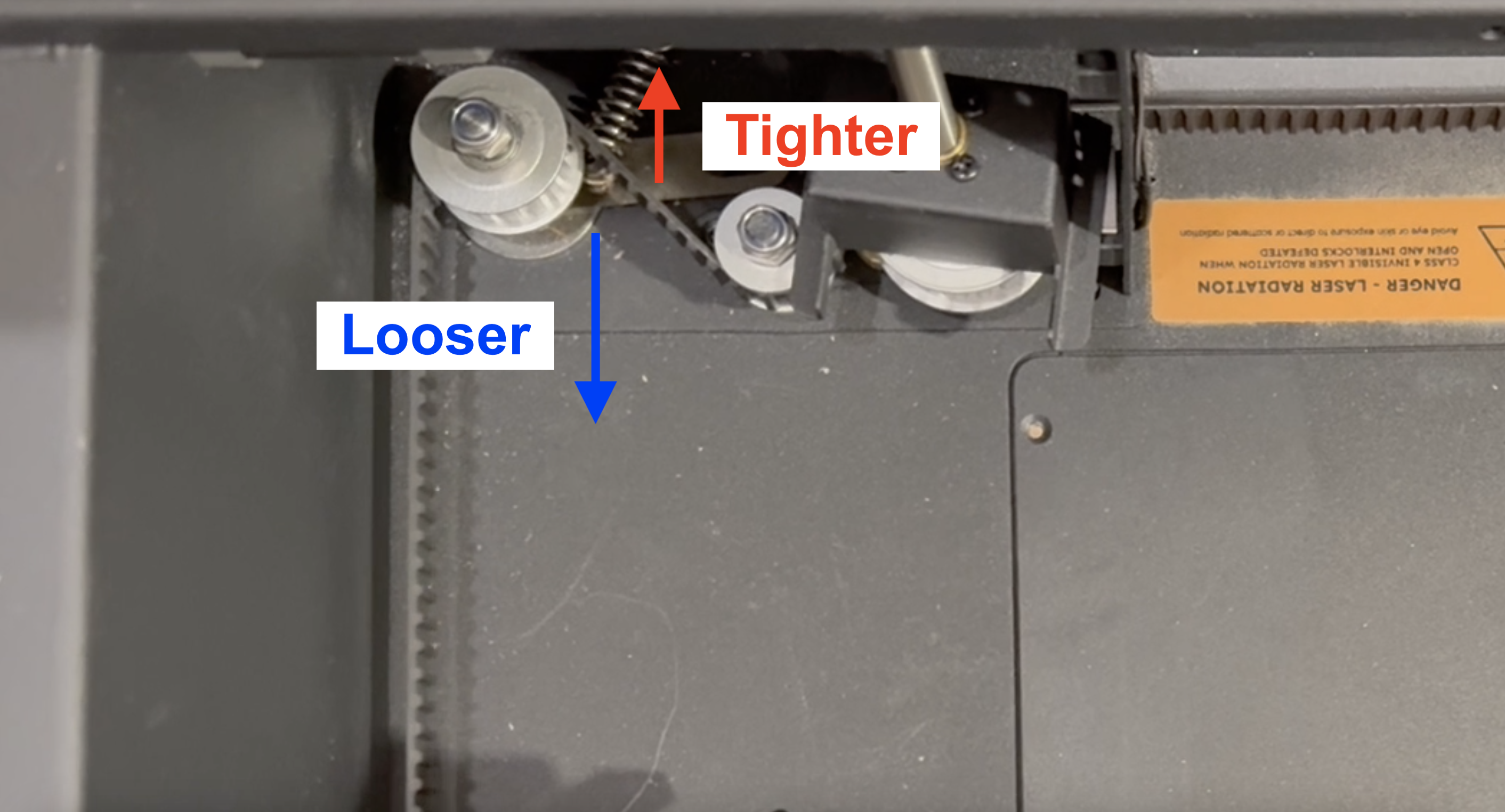

• Mover la rueda de tensión en la dirección de la flecha azul afloja la correa.
• Mover la rueda de tensión en la dirección de la flecha roja tensa la correa.

Paso 5 – Prueba

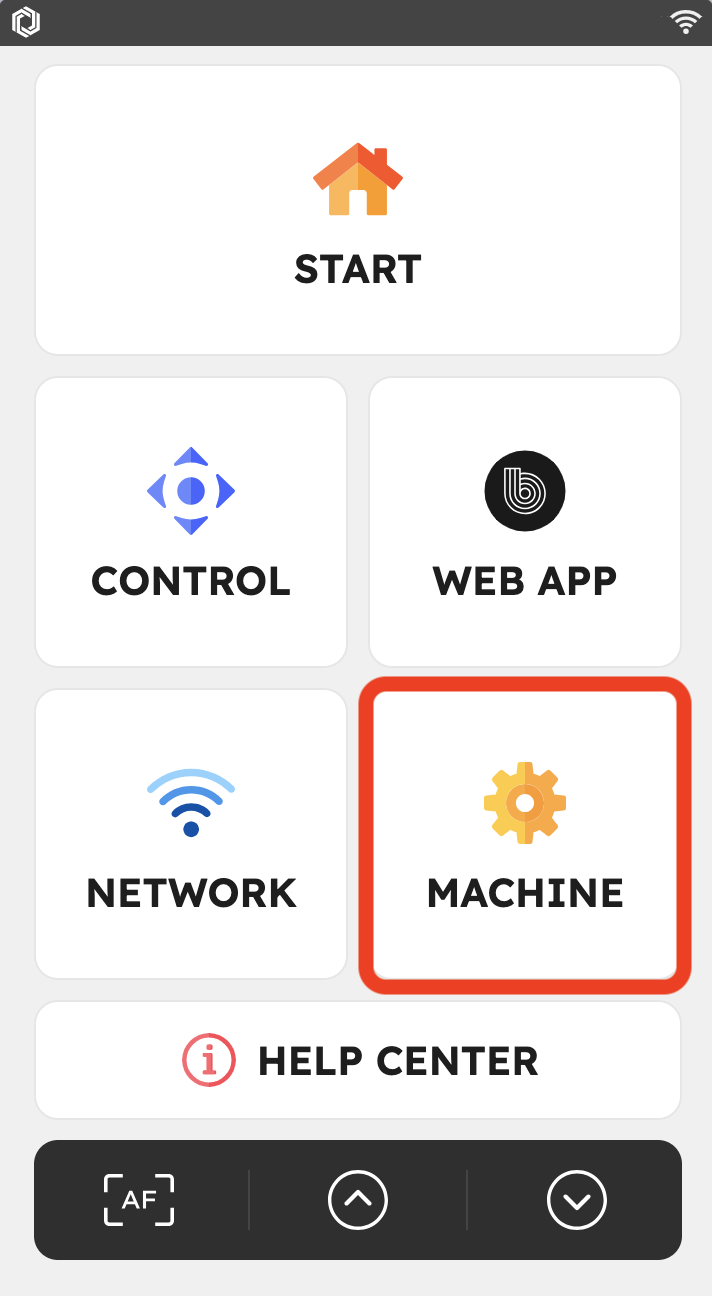

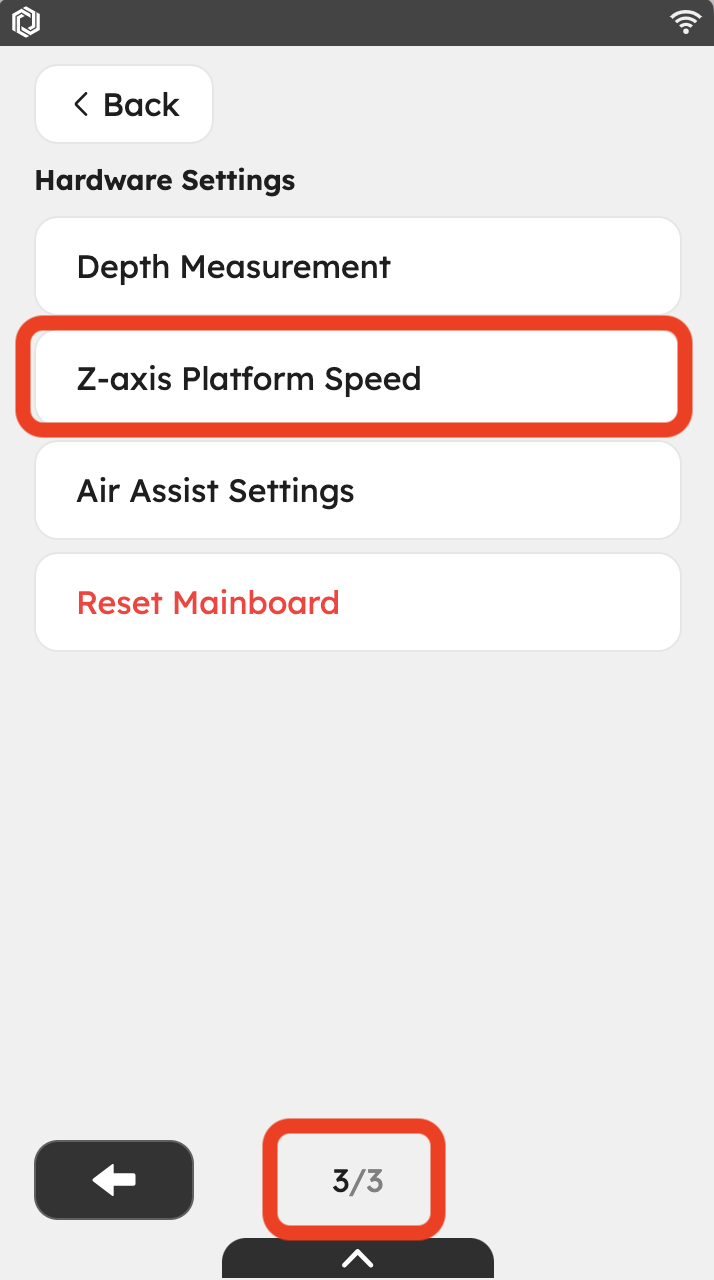

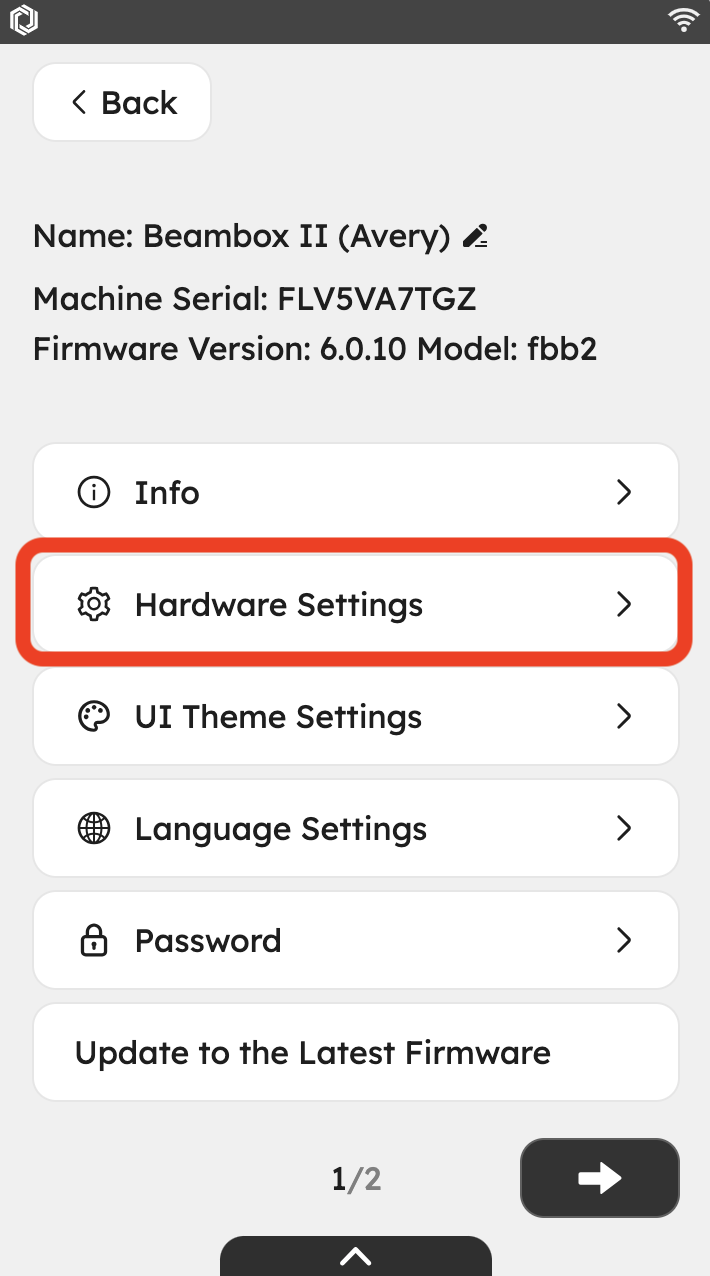

Después del ajuste, vuelva a colocar la placa de panal y el soporte de la plataforma. Asegúrese de ejecutar la 'Prueba de velocidad de la plataforma del eje Z' en la Configuración de hardware para confirmar que la plataforma de elevación se mueve con suavidad. Si no funciona correctamente, repita Paso 4 para reajustar la tensión de la correa.

P1. ¿Cómo puedo comprobar si la plataforma de elevación funciona correctamente?

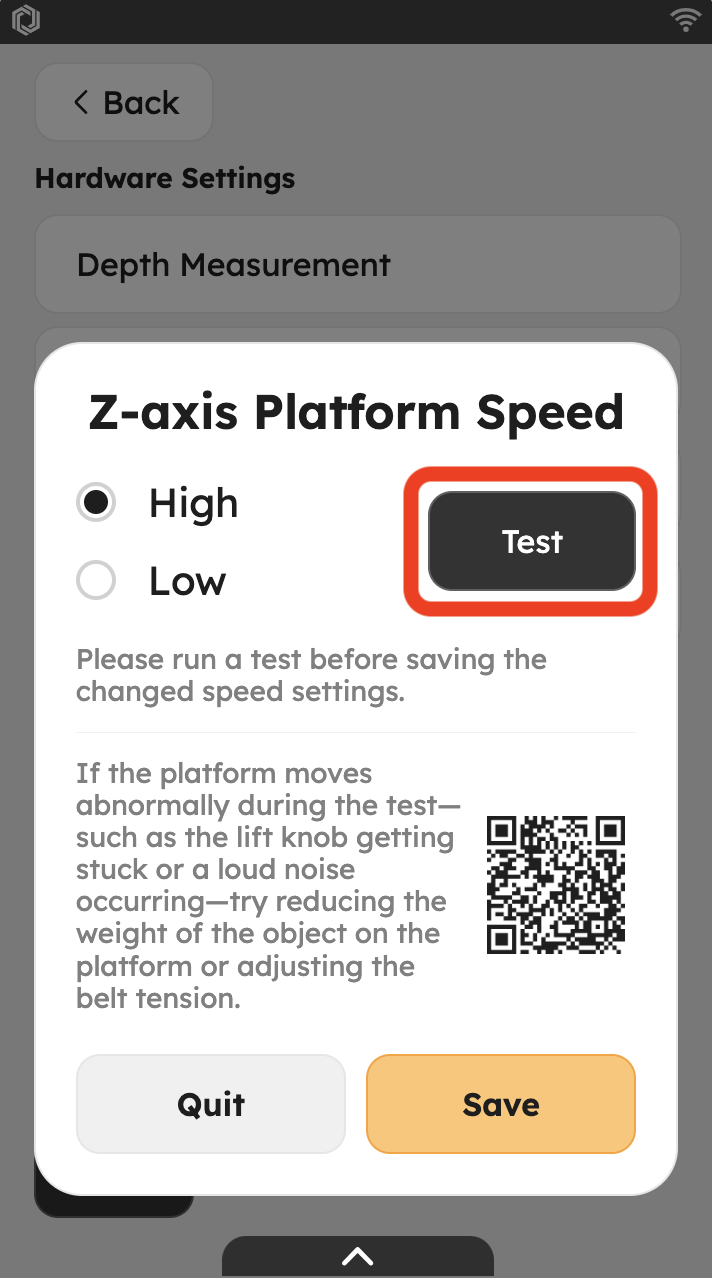

Cuando pulse el botón "Probar" la plataforma de elevación del eje Z se moverá primero a la posición inferior para volver al origen. Después de volver al origen, se elevará y descenderá una vez a la velocidad establecida. Durante todo el proceso de origen y elevación, observe la perilla en la parte inferior izquierda de la máquina para ver si gira normalmente. Si lo hace, el ajuste de la tensión de la correa es correcto.

P2. ¿Es necesario utilizar una velocidad alta para la prueba?

No necesariamente. Si una prueba a baja velocidad funciona sin problemas, puede simplemente usar la configuración de baja velocidad. Solo si necesita velocidades más altas (por ejemplo, cuando se utiliza grabado en superficies curvas) recomendamos configurarlo a alta velocidad.

Los factores que afectan a la estabilidad del eje Z incluyen la velocidad del motor, el peso sobre la plataforma y la tensión de la correa. Para mantener la estabilidad a altas velocidades, normalmente se reduce la carga de la plataforma y se afloja ligeramente la tensión de la correa. Sin embargo, si la correa está demasiado floja, puede saltar o perder dientes durante la elevación. Por lo tanto, la velocidad y tensión óptimas dependen de las necesidades específicas de su aplicación.
