Descripción
Este artículo le guiará sobre cómo iniciar una tarea de grabado con el Alimentador Automático.
Desembalaje:
| Paquete del Alimentador Automático | |||
| # | Nombre del artículo | Descripción | Cant. |
| 1 | Alimentador | La parte principal que controla el movimiento del material y la trayectoria de grabado. | 1pc |
| 2 | Carril | La pieza tiene ruedas de bolas blancas incorporadas, permitiendo que el material se desplace suavemente. | 5pcs |
| 3 | Viga de fijación del carril | Son las barras o vigas que se instalarán horizontalmente para estabilizar la estructura. | 1pc |
| 4 | Correa | Es la correa dentada que se montará en el alimentador, responsable de su movimiento. | 1pc |
| 5 | Abrazadera de la correa | Es el retenedor de la correa utilizado para fijar la posición de la misma. | 2 unidades |
| 6 | Conector de riel | Se utiliza para unir los rieles y obtener una longitud mayor. | 6 unidades |
| 7 | Rodillos guía de borde | Se utilizan para limitar la posición del material y evitar que se desvíe en la dirección incorrecta. | 1 juego |
| 8 | Plataforma para rodillos guía de borde | Es la plataforma donde se apoyan los rodillos. La posición de las plataformas se puede ajustar según el tamaño del material. | 2 unidades |
| 9 | Elevador de rieles | Se puede considerar como un pie utilizado para elevar el montaje. | 5pcs |
| 10 | Adaptador | Es el adaptador del cable con una ranura para el cable de la máquina y otra para el cable del alimentador. | 1pc |
| 11 | Imán de riel | El propósito de esta pieza es limitar la posición del material de manera similar a los rodillos. También se utiliza para fijar el montaje a la máquina. | 4 unidades |
| 12 | Soporte de posicionamiento en forma de L | El imán se instalará en el soporte para fijarlo a la máquina. | 2 unidades |
| 13 | Tuerca en T M5 | Será la tuerca para el imán. | 4 unidades |
| 14 | Abrazadera de carril | Se utilizará para fijar el montaje en la máquina. Algunos montajes no necesitarán esta pieza. | 1pc |
| 15 | Cable | Cable para conectar la máquina y el adaptador. | 1pc |
| 16 | Tornillo M5*6 | Tornillo corto | 6 unidades |
| 17 | Tornillo M5*12 | Tornillo mediano | 6 unidades |
| 18 | Tornillo M5*22 | Tornillo largo | 6 unidades |
| 19 | Destornillador hexagonal M4 | Esta herramienta se utiliza para instalar el montaje. | 1pc |
| 20 | Llave Allen de 2,5 mm | Esta herramienta se utiliza para instalar el montaje. | 1pc |
| 21 | Llave Allen de 2 mm | Esta herramienta se utiliza para instalar el montaje. | 1pc |
| 22 | Llave fija de 10 mm | Esta herramienta se utiliza para ajustar o reemplazar la rueda del alimentador. | 1pc |
| 23 | Rueda de bola blanca | Esta es la pieza de repuesto para las ruedas de bola blancas que están integradas en los carriles. | 3 uds. |
| Paquete de extensión | |||
| # | Nombre del artículo | Descripción | Cant. |
| 1 | Carril | La pieza tiene ruedas de bolas blancas incorporadas, permitiendo que el material se desplace suavemente. | 6 unidades |
| 2 | Conector de riel | Se utiliza para unir los rieles y obtener una longitud mayor. | 6 unidades |
| 3 | Viga de fijación del carril | Son las barras o vigas que se instalarán horizontalmente para estabilizar la estructura. | 2 unidades |
| 4 | Elevador de rieles | Se puede considerar como un pie utilizado para elevar el montaje. | 5pcs |
| 5 | Tornillo M5*6 | Tornillo corto | 8 uds. |
| 6 | Tornillo M5*22 | Tornillo largo | 6 unidades |
| 7 | Tornillo M5*25 | Tornillo extralargo | 4 unidades |
| 8 | Correa de 3 m (300 mm) | Esta correa se utilizará para reemplazar la original cuando se use la configuración más larga. | 1pc |
| 9 | Cable de extensión | Este cable se utilizará para prolongar el cable del alimentador cuando se use la configuración más larga. | 1pc |
| 10 | Rueda de bola blanca | Esta es la pieza de repuesto para las ruedas de bola blancas que están integradas en los carriles. | 3 uds. |
Paso 1
Retire la base metálica de Ador.
Desenrosque estos dos tornillos para retirar la base metálica.
Retire la base metálica levantando ligeramente la máquina y extrayendo la base directamente.
Paso 2
Apague la máquina y desconecte el cable de alimentación.
Paso 3
Localice el carril principal (el que tiene una correa) y retire los conectores del carril.
(Es posible que haya otros conectores de carril en otros carriles.)
Paso 4
Suelte la correa y localice su lado largo.
Afloje el tensor de la correa utilizando la llave Allen pequeña.
| Lado corto de la correa | Lado largo de la correa |
Mientras tanto, por favor apriete el tensor de la correa en el lado corto.
Paso 5
Prepare el alimentador y el carril principal.
Inserte el carril principal en la polea introduciendo primero el lado largo de la correa.
Enganche la correa hacia arriba en el engranaje y guíela hacia abajo, formando una forma de pico.
Es fundamental insertarla en esta dirección, asegurándose de que el lado largo de la correa quede en el mismo lado que la superficie plana del alimentador.
Paso 6
Prepare dos conectores de carril y un carril de extensión (con ruedas blancas).
Cada bloque tiene cuatro tornillos. Fije dos tornillos en el carril principal y dos en el carril de extensión para lograr una sujeción firme.
(Nota: Asegúrese de que el carril de extensión tenga ruedas blancas, ya que estas son para que se muevan los alimentadores. Los conectores deben estar en el mismo lado que las ruedas blancas y en la parte inferior de estas.)
Paso 7
Fije la correa en el lado largo con el tensor de la correa que se retiró anteriormente.
(Asegúrese de que la correa esté bien tensada antes de fijarla).
Compruebe que la correa esté correctamente enganchada en la polea. Si no lo está, retire el retenedor de la correa y vuelva a insertar el alimentador.
Paso 8
Prepare dos conectores de carril y un carril de extensión (con ruedas blancas).
Conecte la viga de fijación del carril al carril del alimentador e instálela utilizando el orificio para tornillo en el centro de la viga.
Paso 9
Prepare un carril y un tornillo M5x22.
Fije el carril a la viga cerca del orificio para tornillo central.
Paso 10
Prepare 2 elevadores de carril y 2 tornillos medianos (M5x12).
Instale los elevadores de carril en ambos lados de la viga de fijación del carril, con el tornillo apretado a mano orientado hacia el lado del alimentador.
Paso 11
Prepare dos carriles.
Instale los dos carriles en la parte superior de las patas de soporte en ambos lados, con los rodillos blancos orientados hacia abajo. Fíjelos utilizando los tornillos apretados a mano.
Paso 12
Prepare 2 elevadores de carril.
Instale los elevadores de carril debajo de los bordes de los carriles en ambos lados y fíjelos utilizando tornillos apretados a mano.
Paso 13
Prepare 1 elevador de carril y 1 tornillo M5\*12.
A continuación, instale el elevador de carril en la parte posterior del carril.
Paso 14
Prepare 2 imanes de carril y tornillos M5\*22.
Instale los imanes de carril en el borde superior de ambos lados del carril, asegurándose de que la cara magnética plateada esté orientada hacia el alimentador.
Paso 15
Prepare 2 imanes de carril, 2 tornillos medianos (M5x12) y 2 tuercas en T.
Ensamble las tuercas y los tornillos, pero no los apriete completamente; asegúrese solo de que los tornillos estén enganchados.
A continuación, instale los bloques magnéticos en la parte superior de la viga de fijación del carril, asegurándolos temporalmente. Su posición se ajustará en los pasos siguientes.
Si toda la estructura no está nivelada o la superficie de la mesa no es plana, puede ajustar la altura de los soportes elevadores.
Paso 16
Prepare dos plataformas de rodillos guía de borde.
Luego, instálelas en la viga de fijación del carril central, orientadas hacia atrás, en dirección al lado del alimentador.
|
|
Las plataformas son móviles y es posible que deban ajustarse según el ancho de su material, lo cual se explicará más adelante en este artículo.
Paso 16

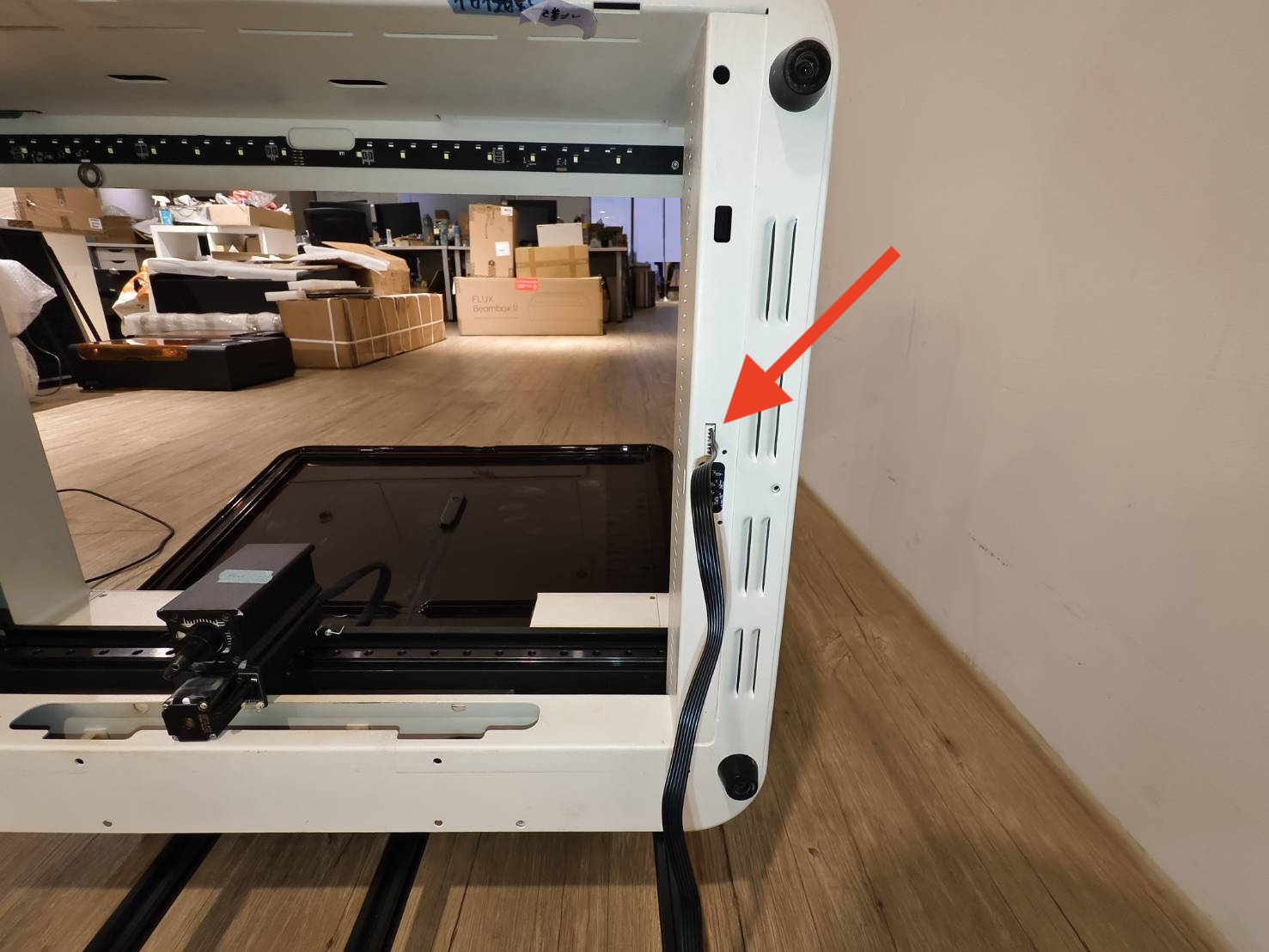

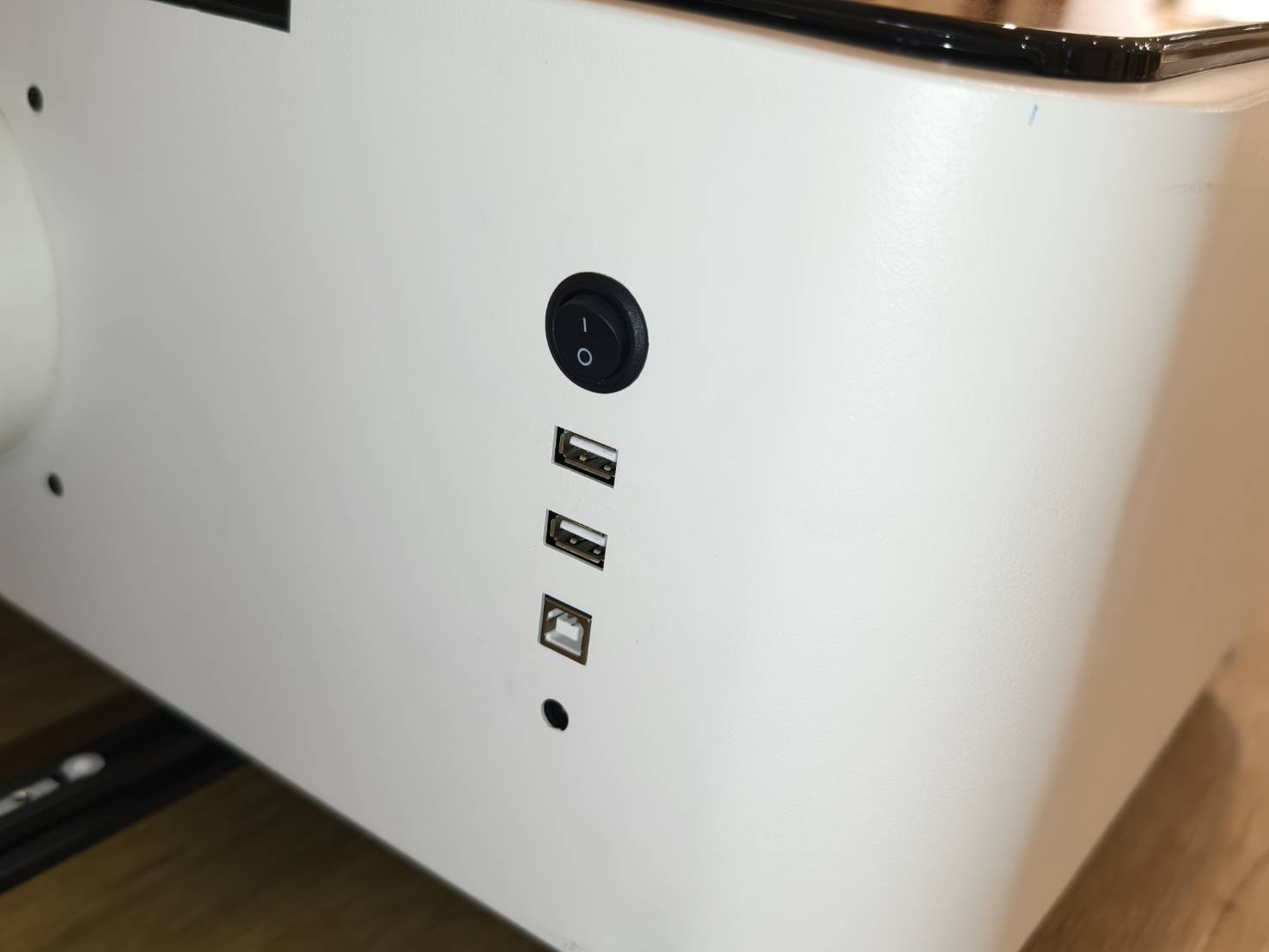

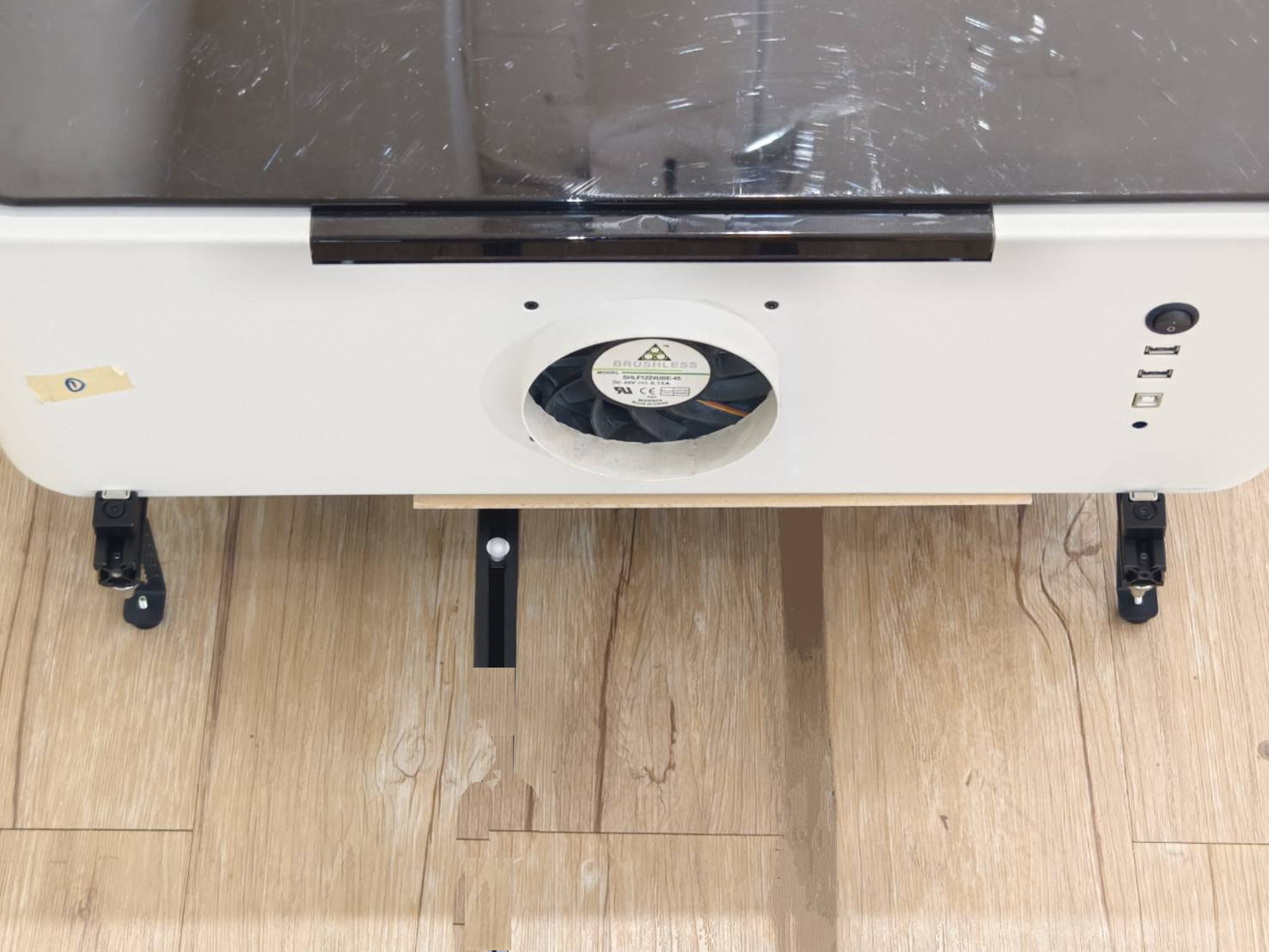

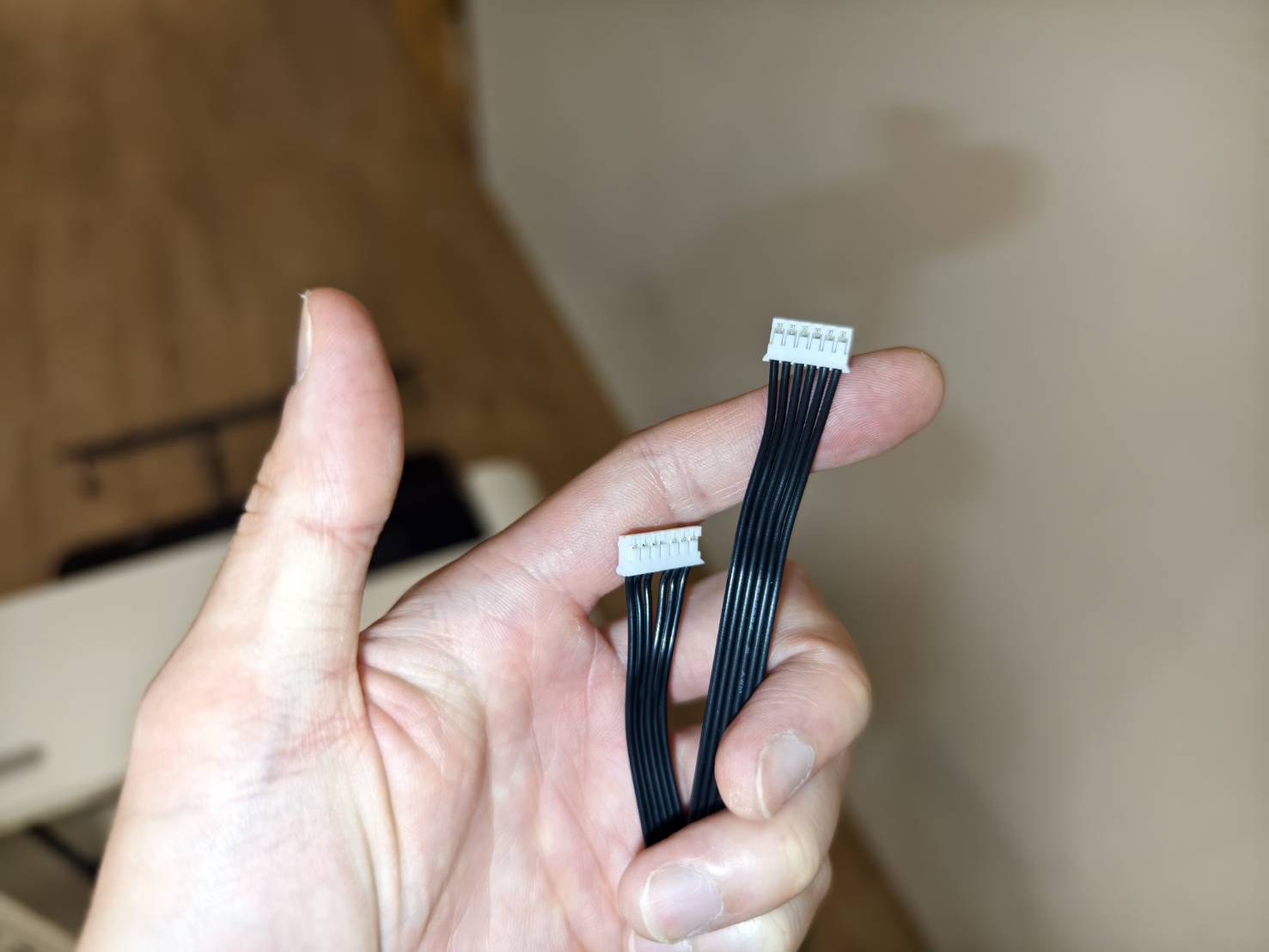

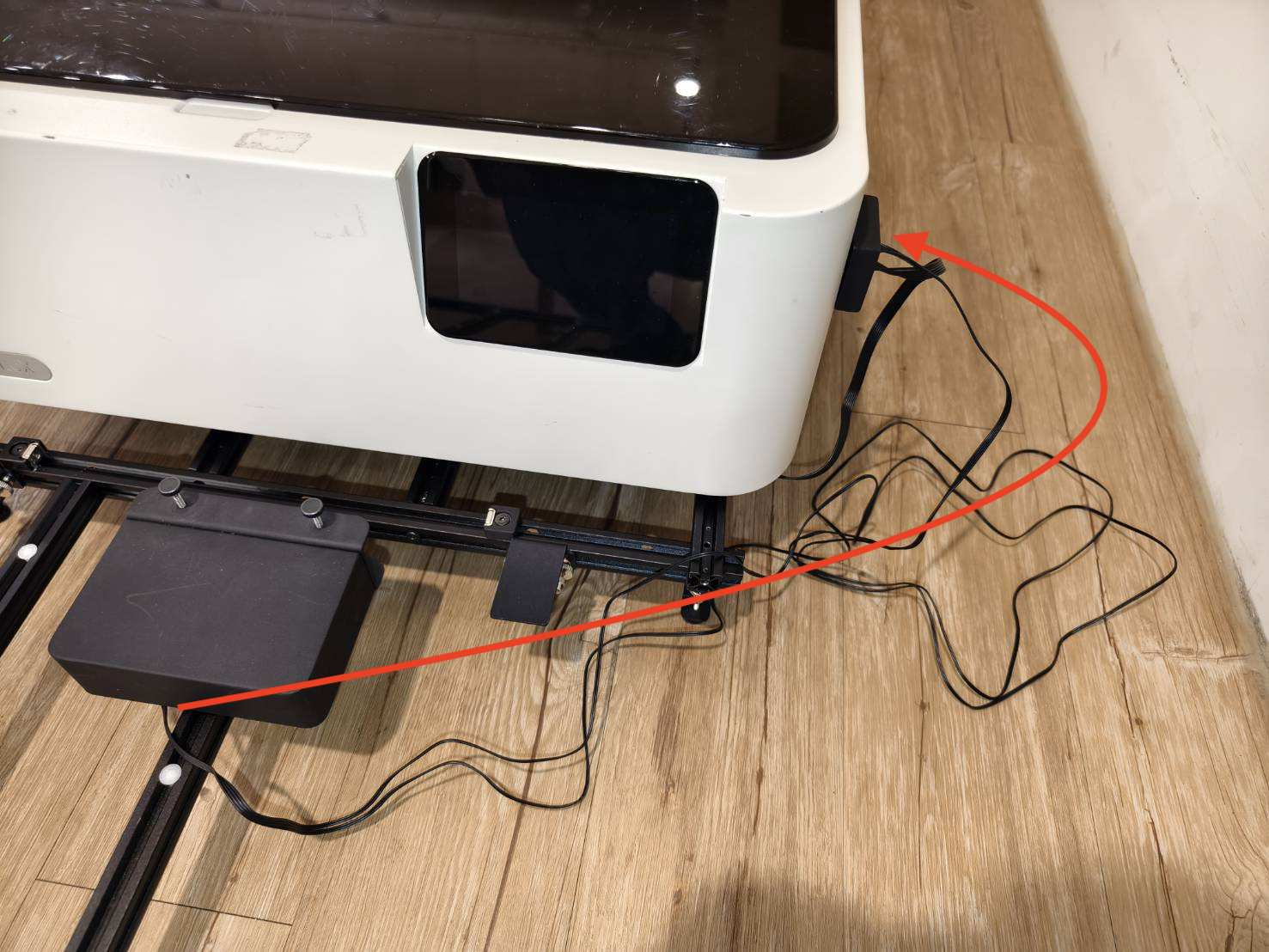

Extraiga el cable de conexión.

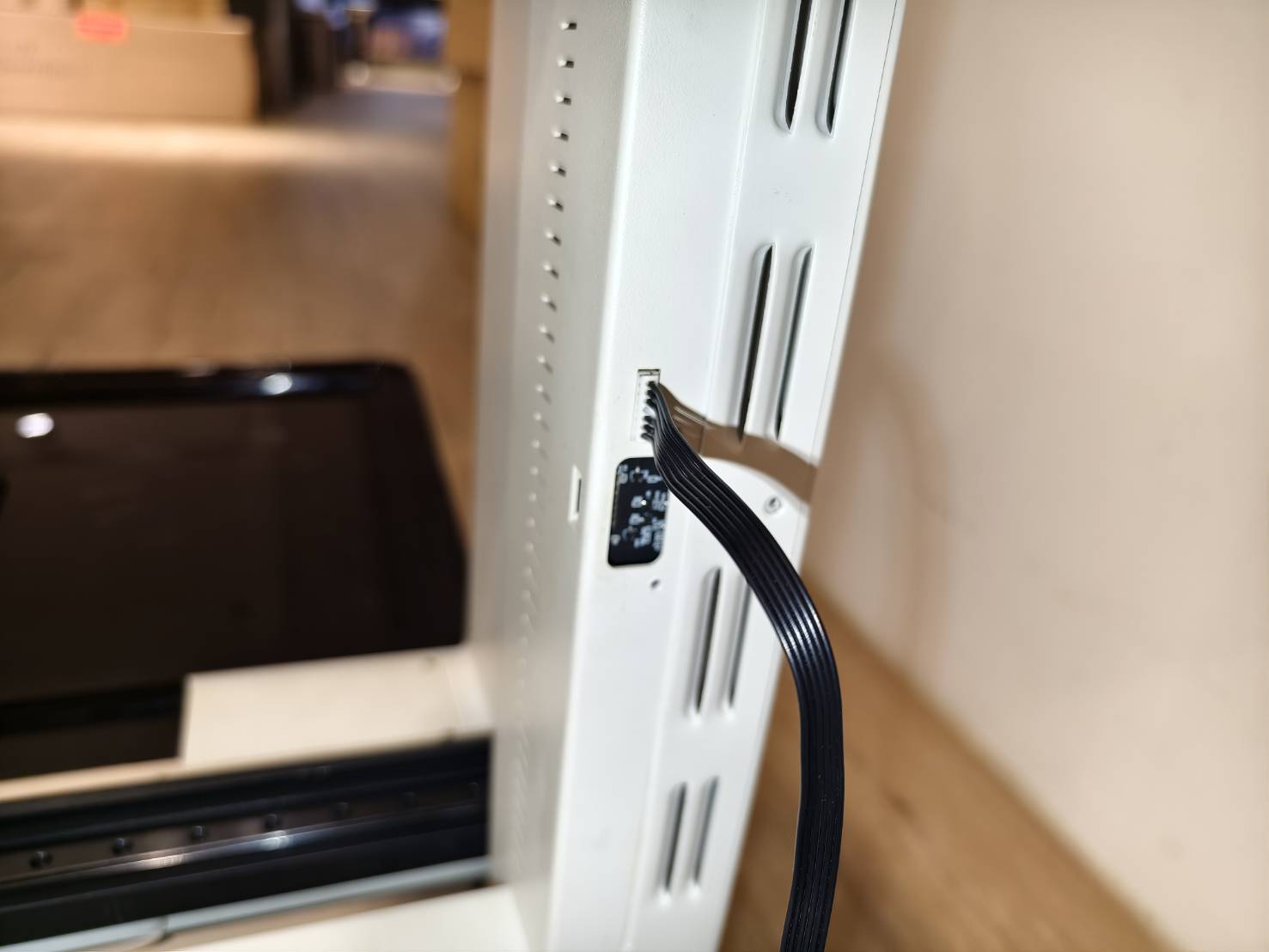

Dé la vuelta a la máquina para localizar el conector hembra y luego inserte el conector macho.
Paso 17

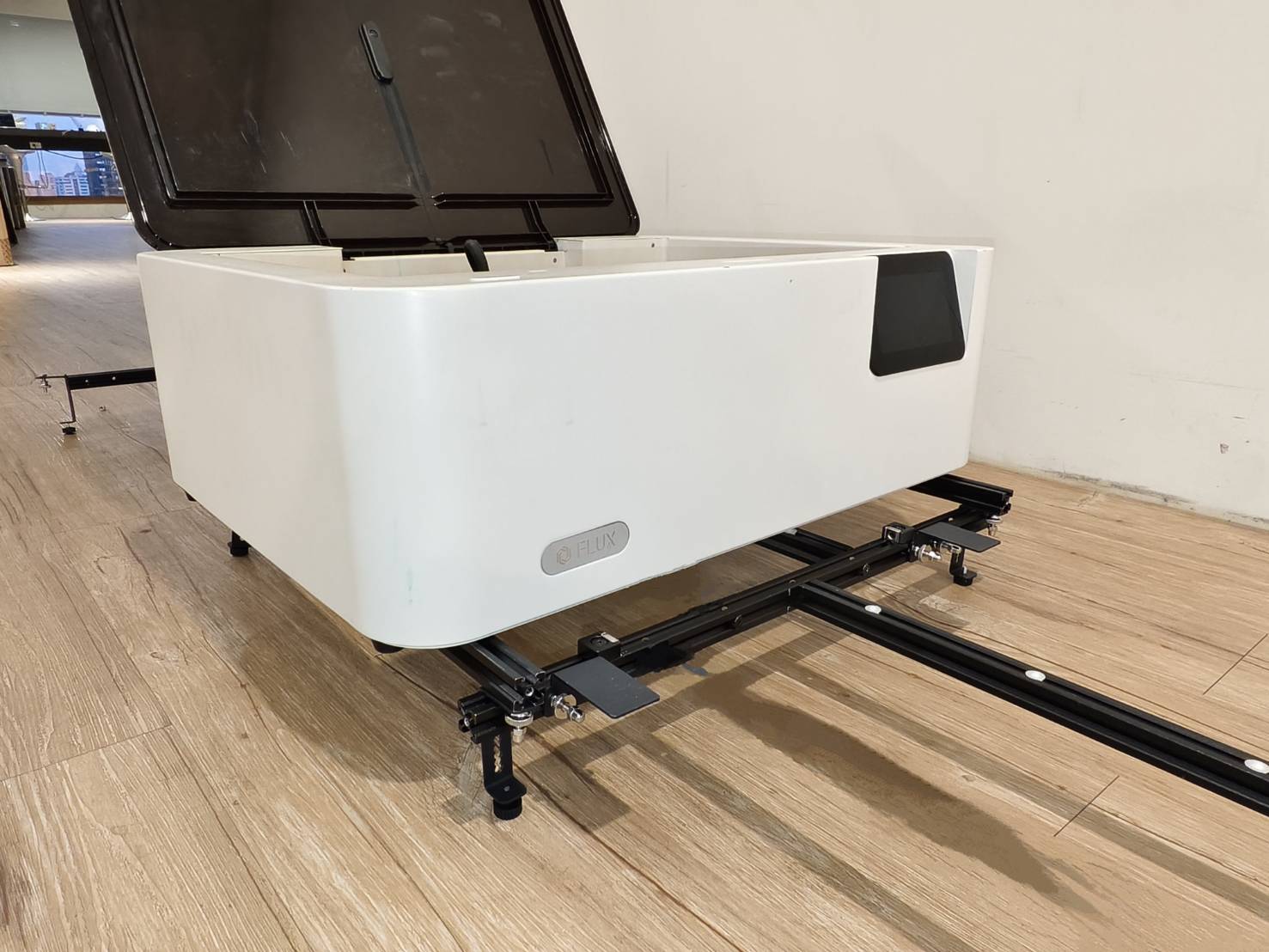

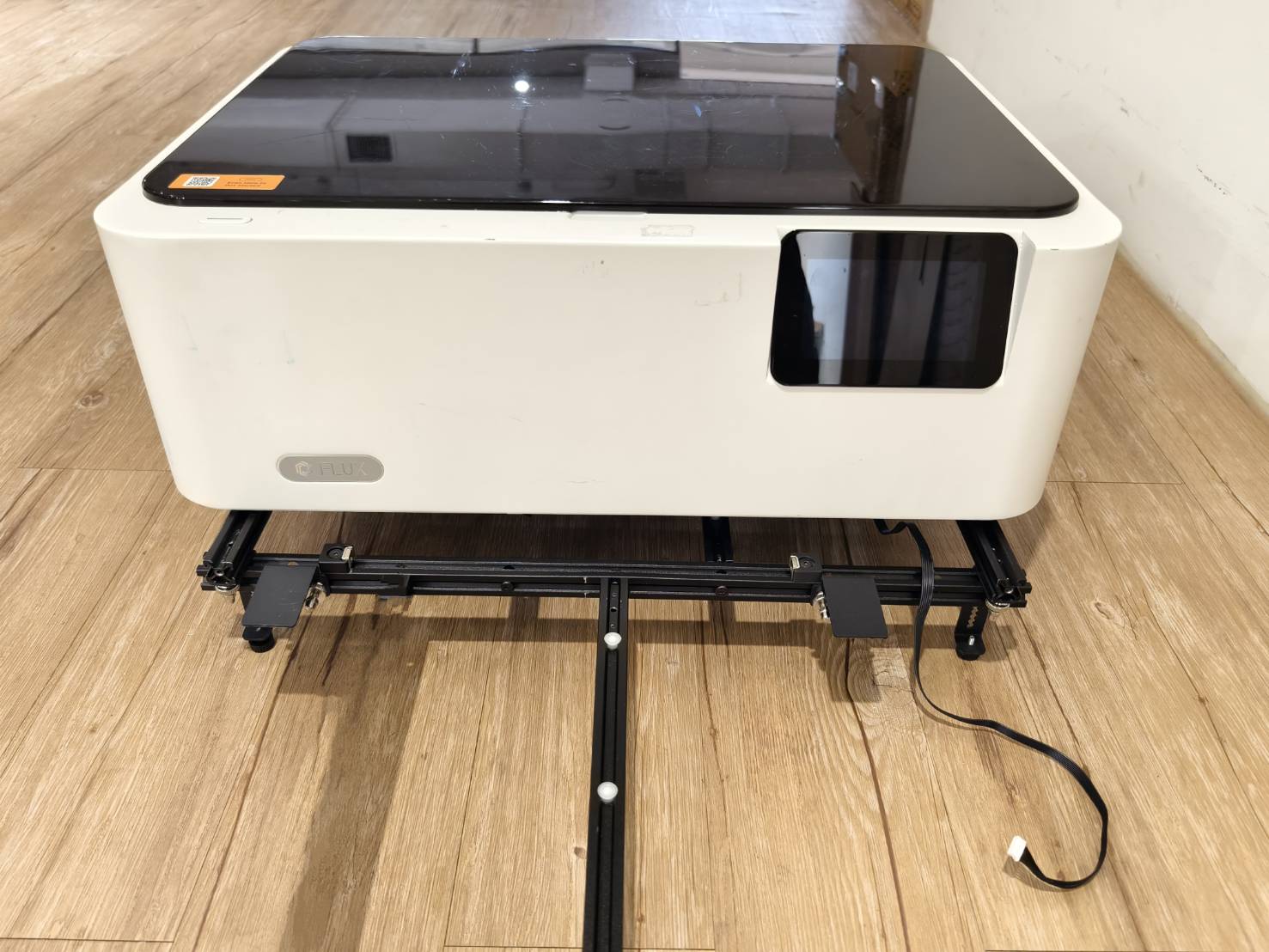

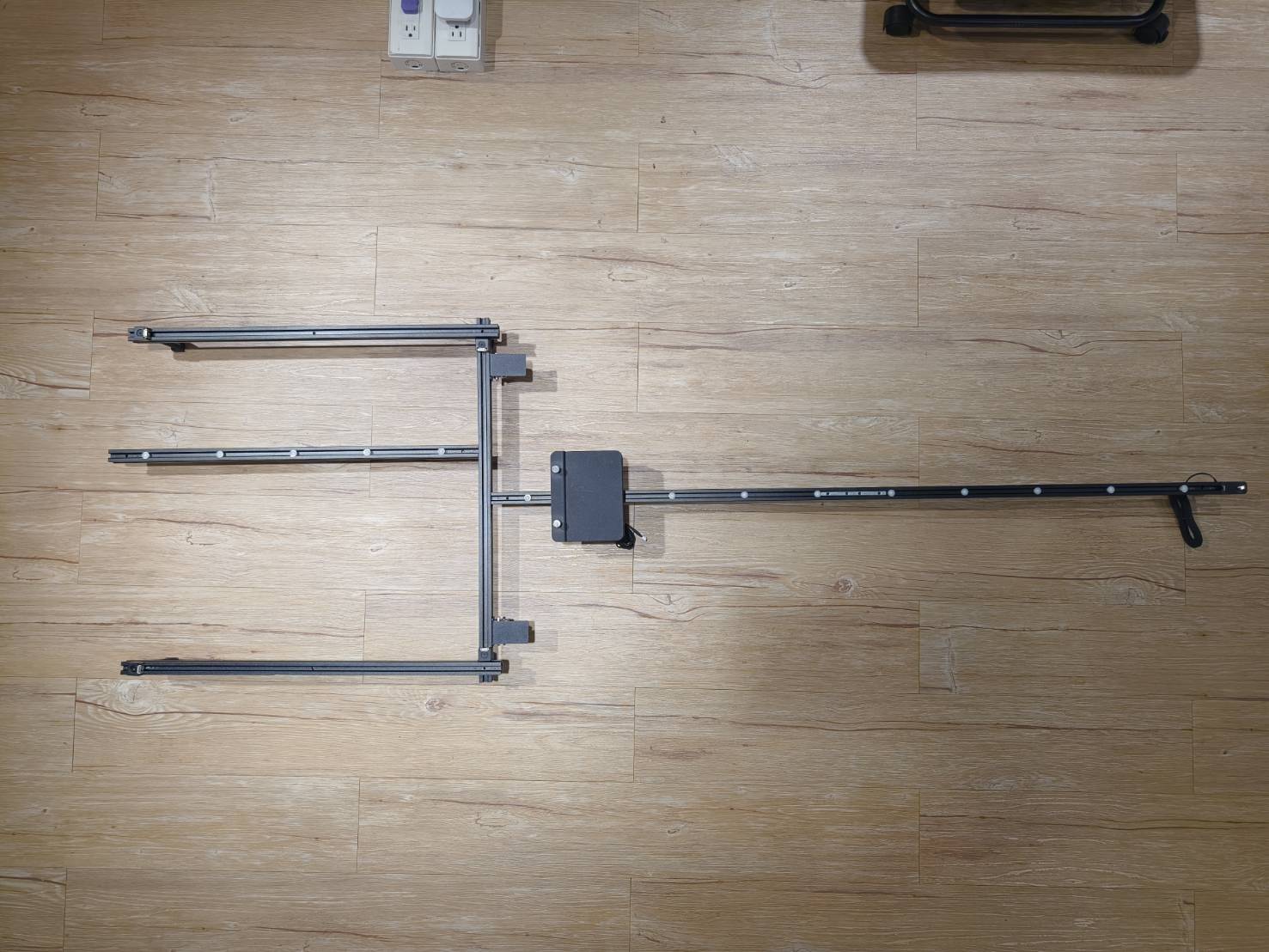

Coloque la máquina sobre el alimentador, como se muestra en la imagen siguiente.
Asegúrese de que la máquina no presione el cable del conector.
Compruebe que el imán esté firmemente adherido a la carcasa de la máquina.
Paso 18

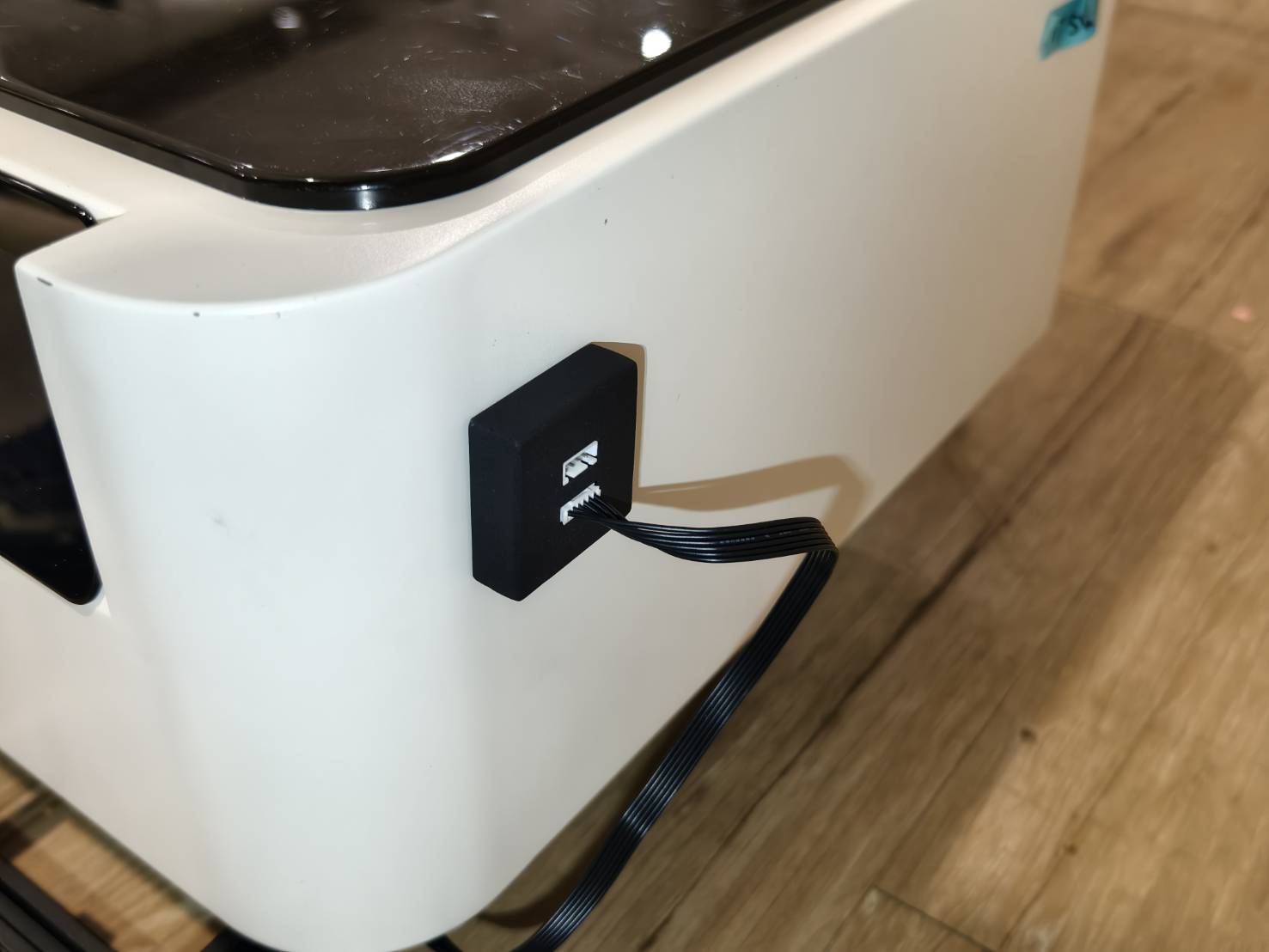

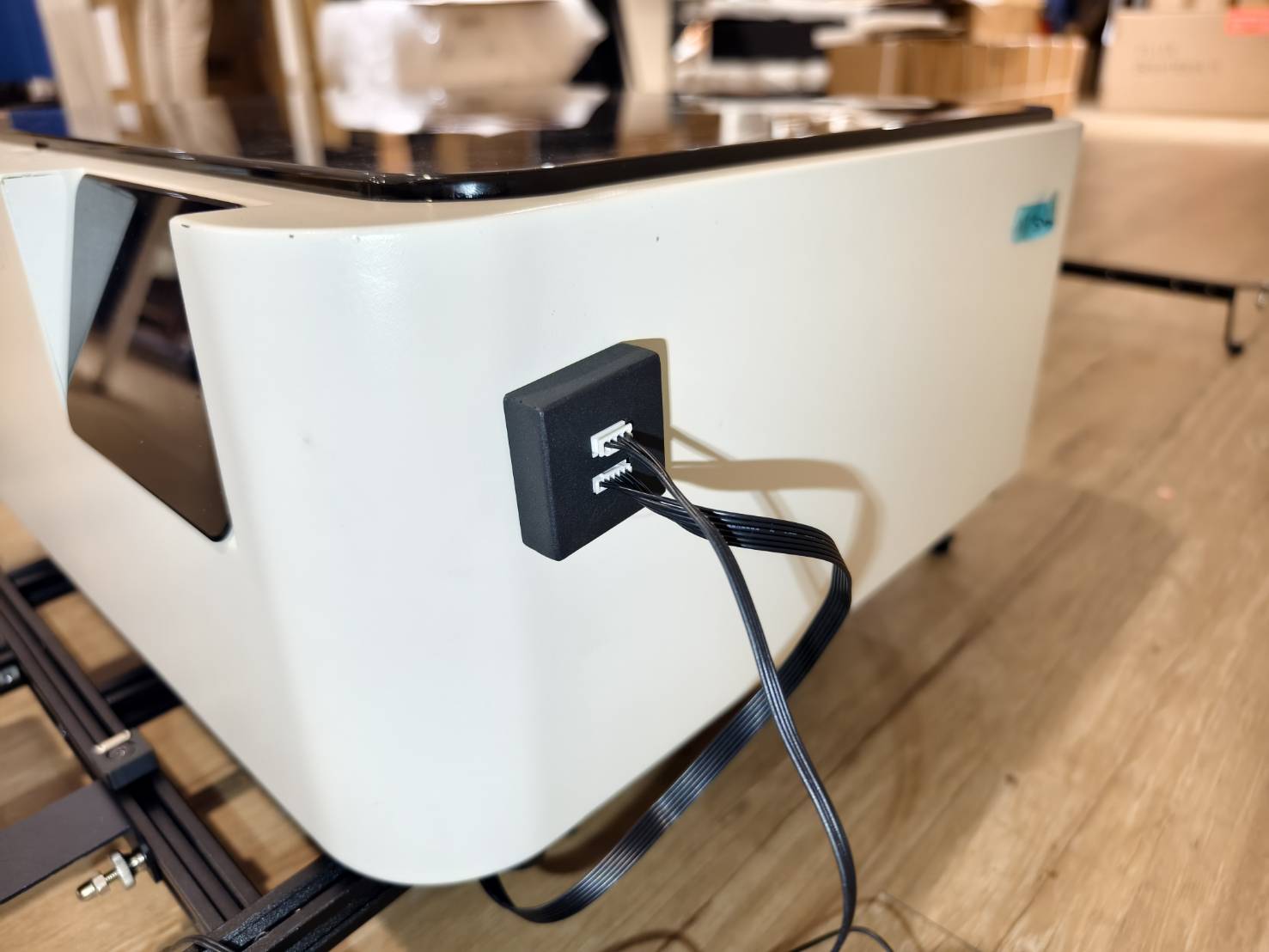

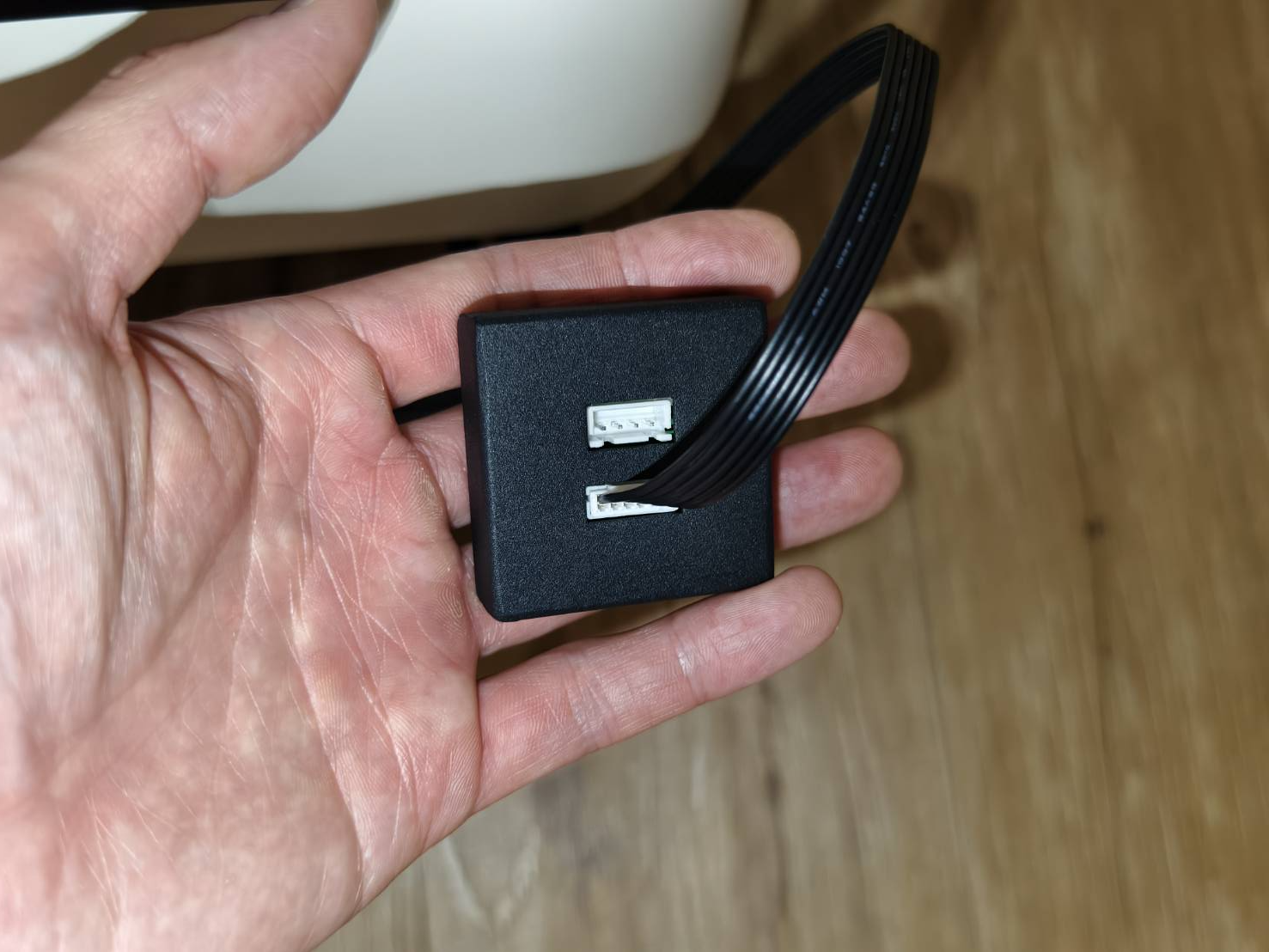

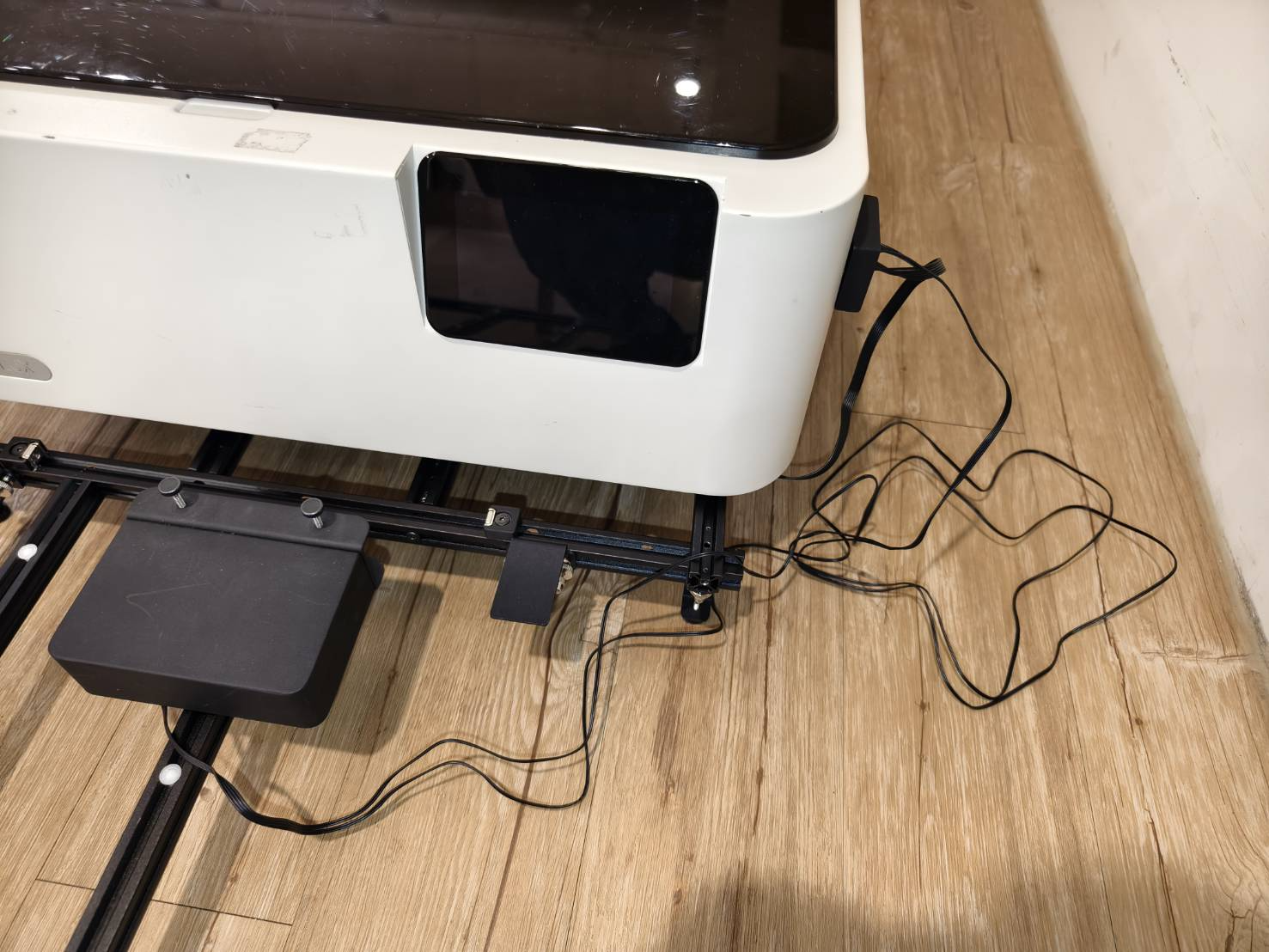

Localice el adaptador, inserte el otro extremo del cable de conexión en la caja y, a continuación, conecte el adaptador a la máquina.
Paso 19
Si hay una brida en el cable de conexión del alimentador, córtela.
Conecte el cable del alimentador al adaptador.
Paso 20

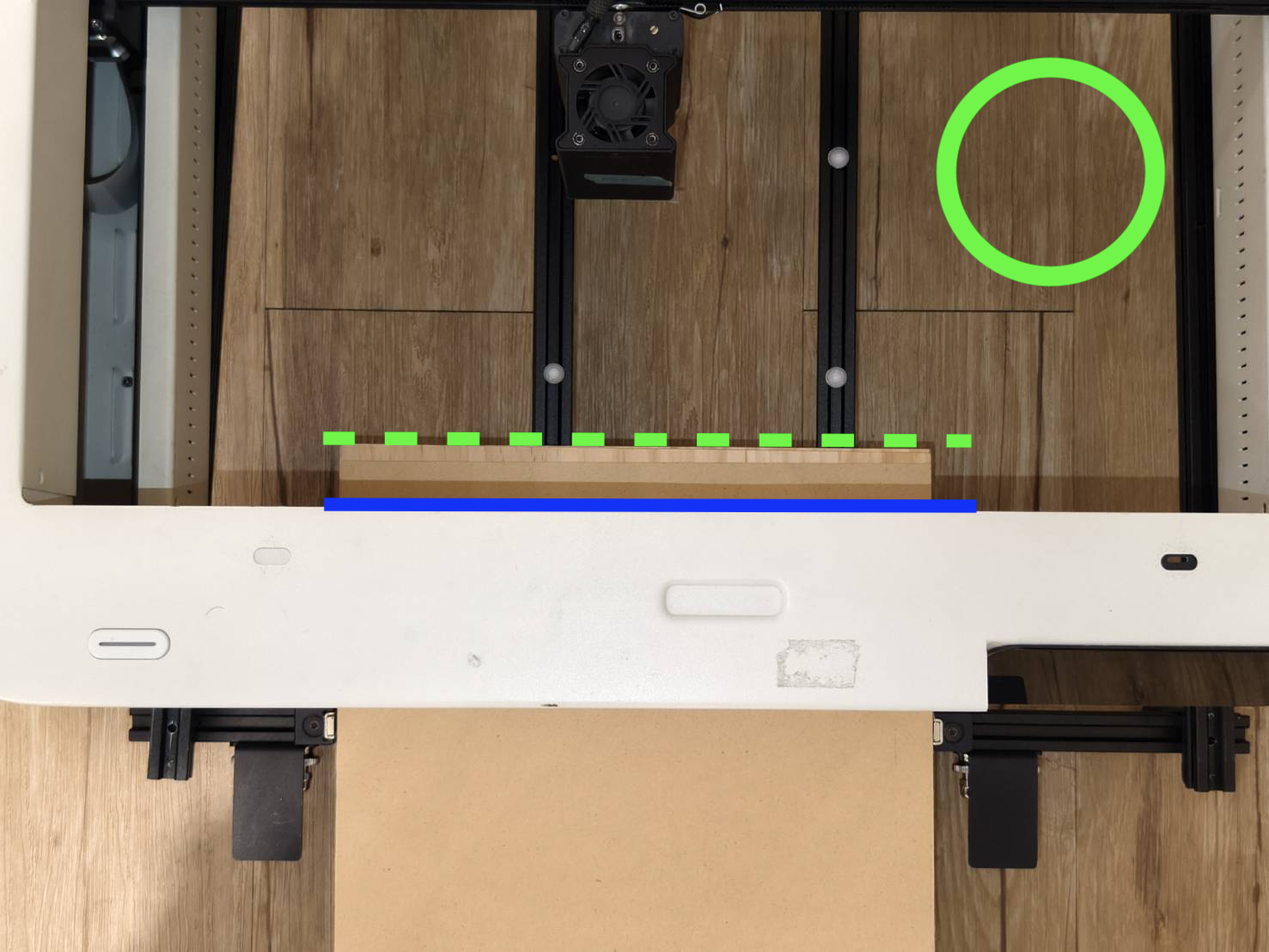

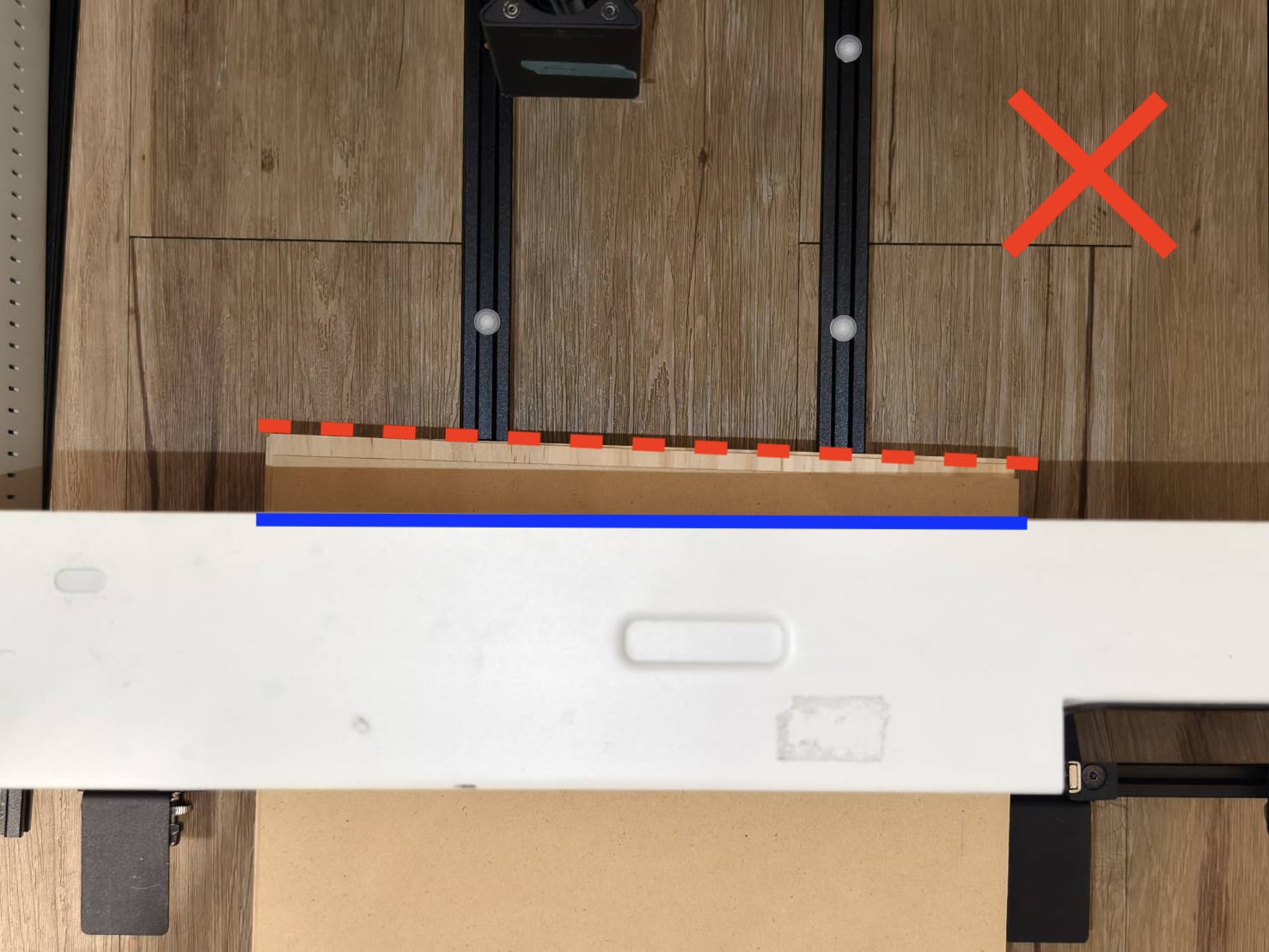

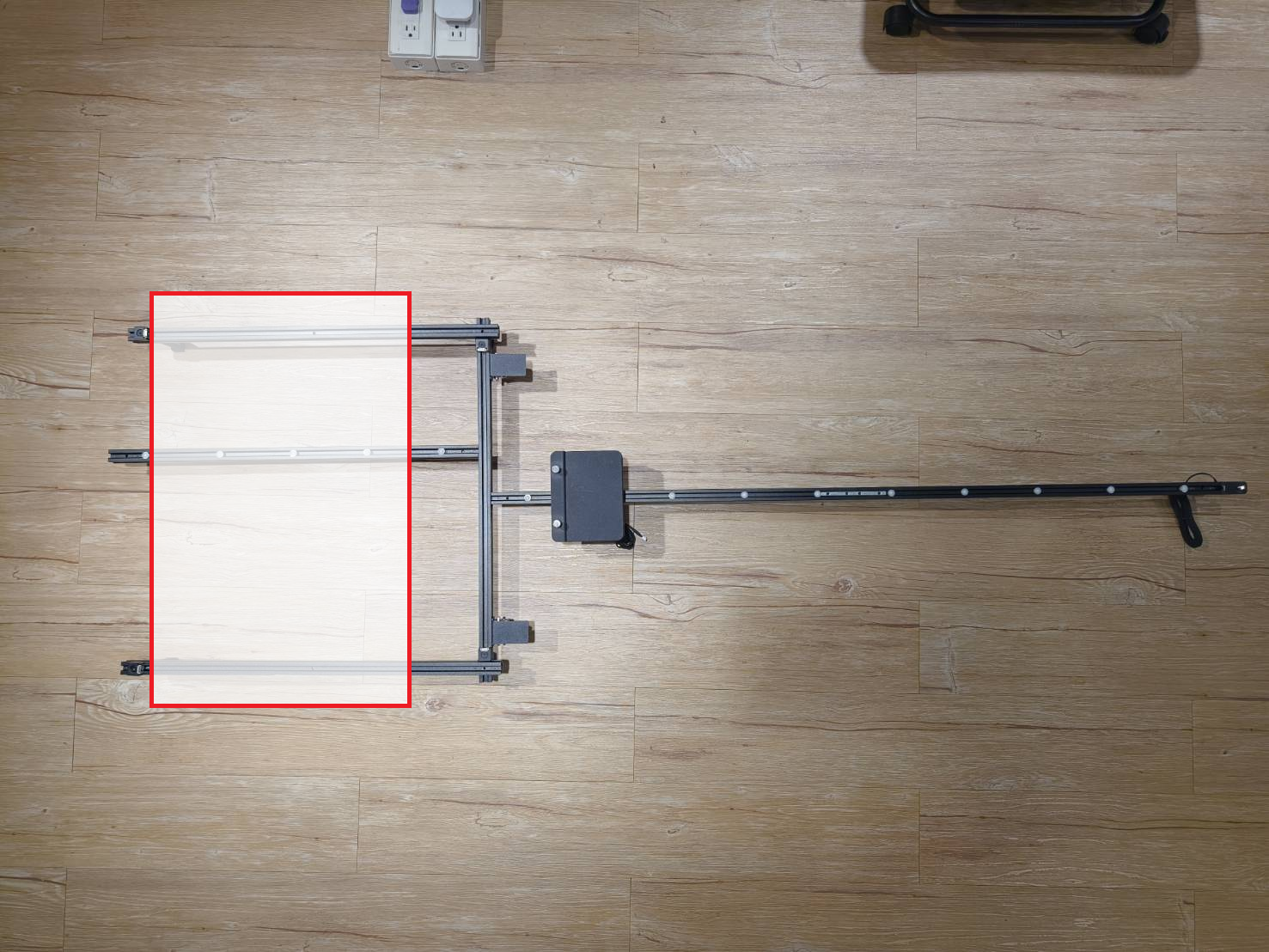

Coloque el material, asegúrese de que esté nivelado contra el alimentador y luego apriete los tornillos de mariposa para fijarlo.

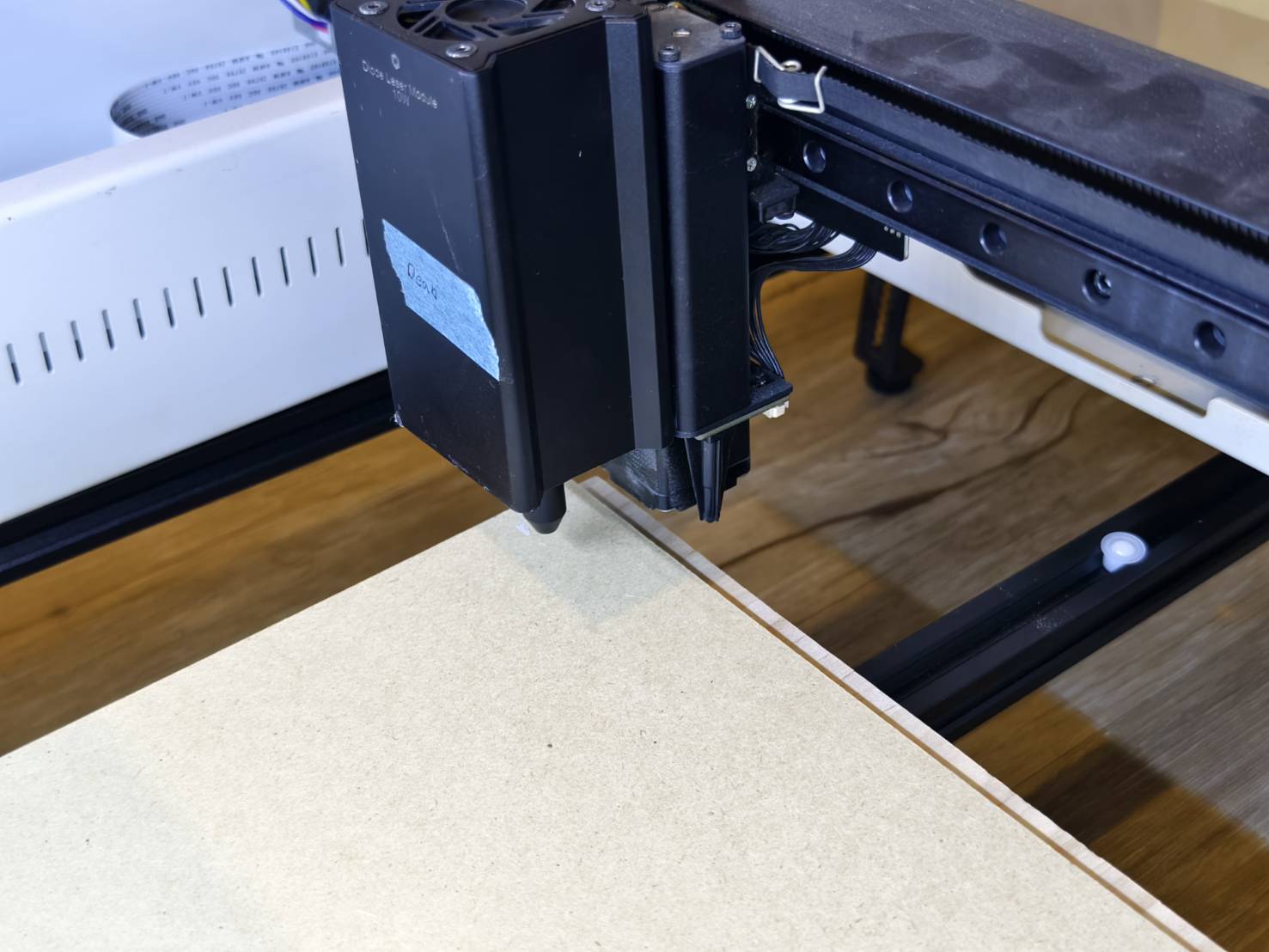

Nota: Cuando la cubierta inferior está abierta, es posible que la sonda de enfoque automático no pueda alcanzar la superficie del material. En este caso, deberá elevar el material aproximadamente 10-12 mm. Si el material ya tiene más de 12 mm de grosor, no es necesaria una elevación adicional.
En el ejemplo mostrado en el vídeo a continuación, el material se eleva 10 mm utilizando dos tableros de madera de 5 mm, siendo la tercera capa el material que se va a grabar.
Empuje y tire del material hacia adelante y hacia atrás para probarlo, mientras observa su apariencia debajo de la cubierta inferior de la máquina para confirmar si está nivelado.
Paso 21

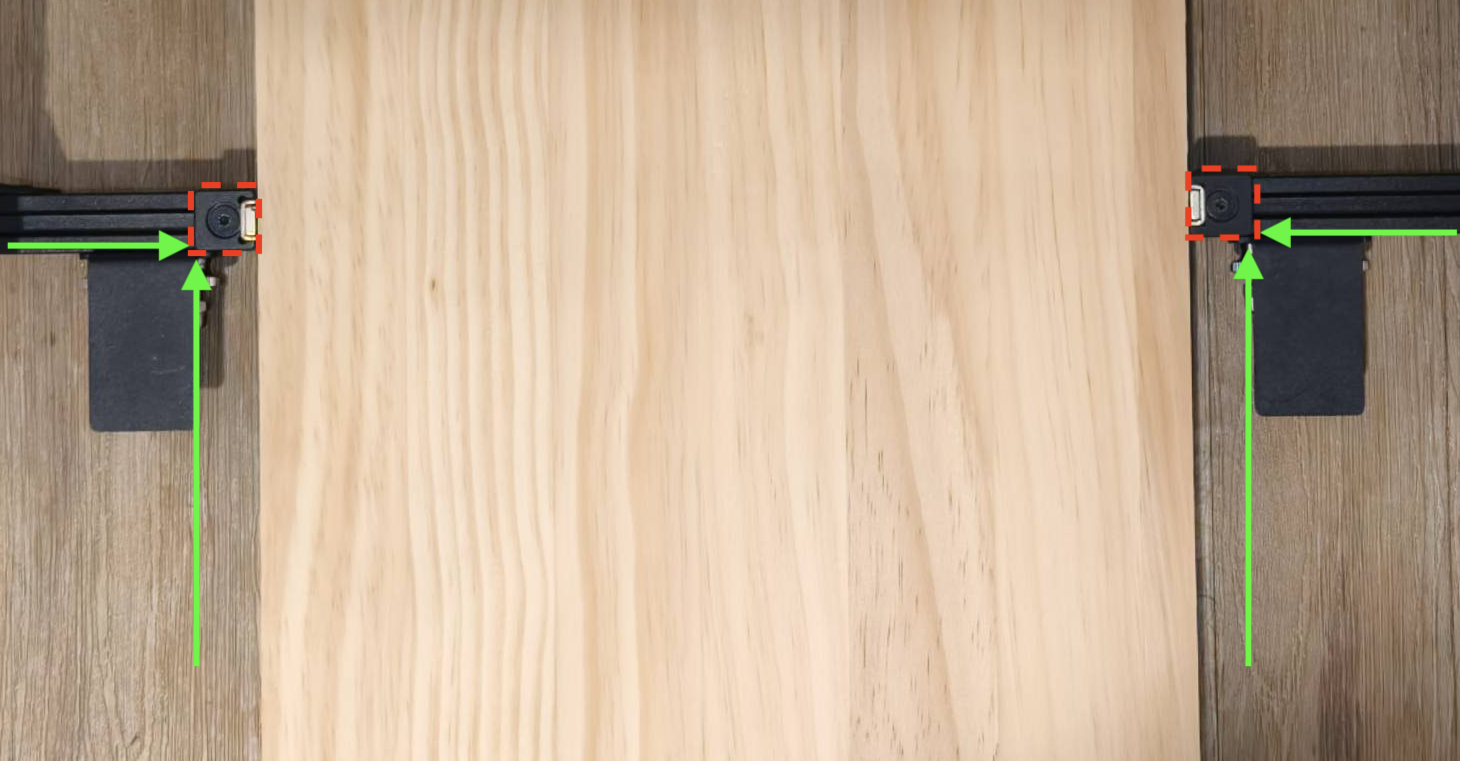

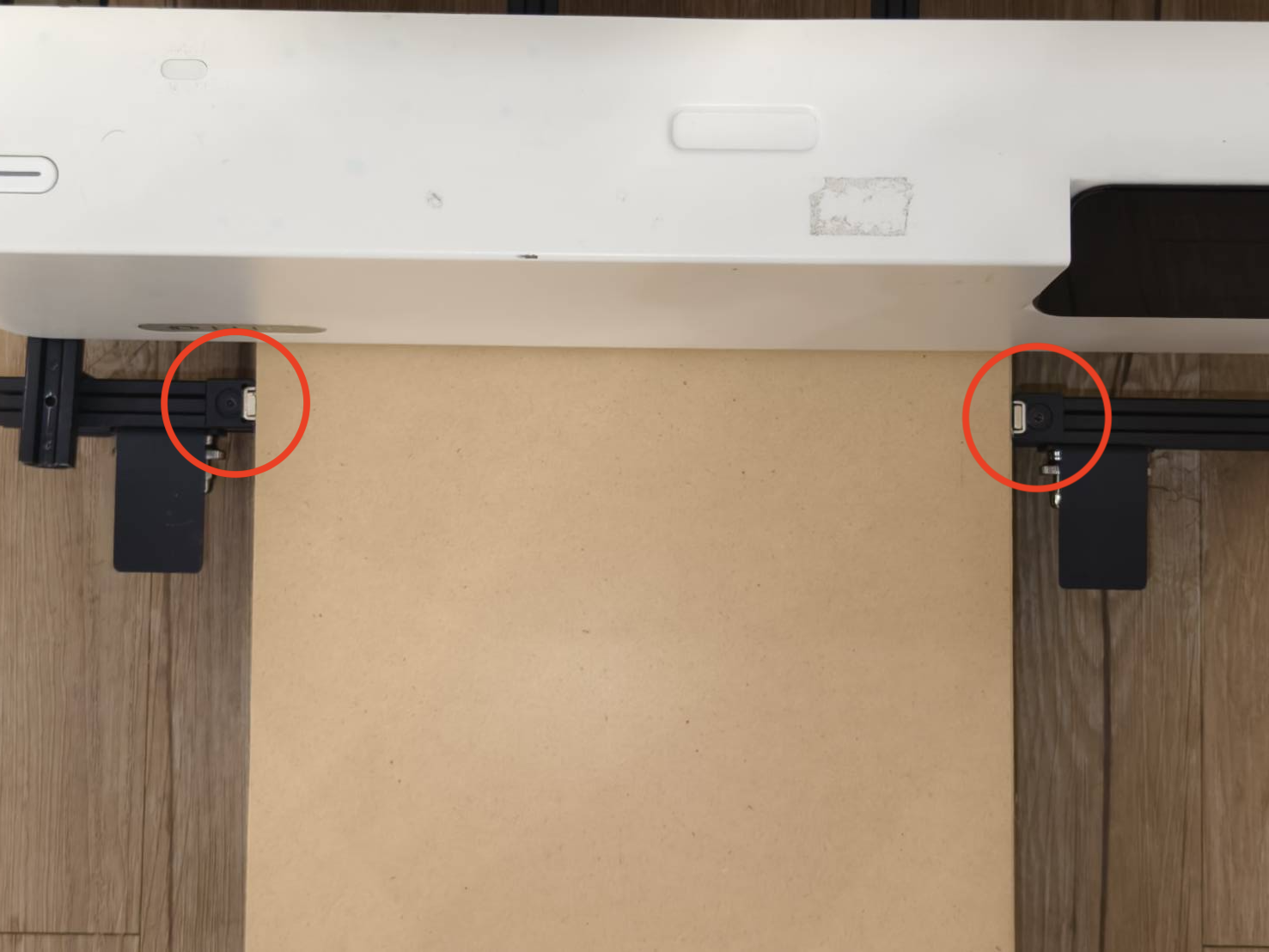

Ajuste la posición de los imanes del carril limitador instalados en el paso 14.
Ajuste la posición de la plataforma del rodillo guía de borde según el vídeo a continuación, alineándola al ras con el borde exterior del imán del carril limitador.
Instale los rodillos. Los rodillos con resorte se pueden instalar en el lado izquierdo o derecho indistintamente. Su función principal es evitar la desviación del material.
| Instalación inversa (para materiales con grosor inferior a 5 mm) | |
| Instalación hacia adelante（para materiales con grosor superior a 5 mm） | |
Paso 22

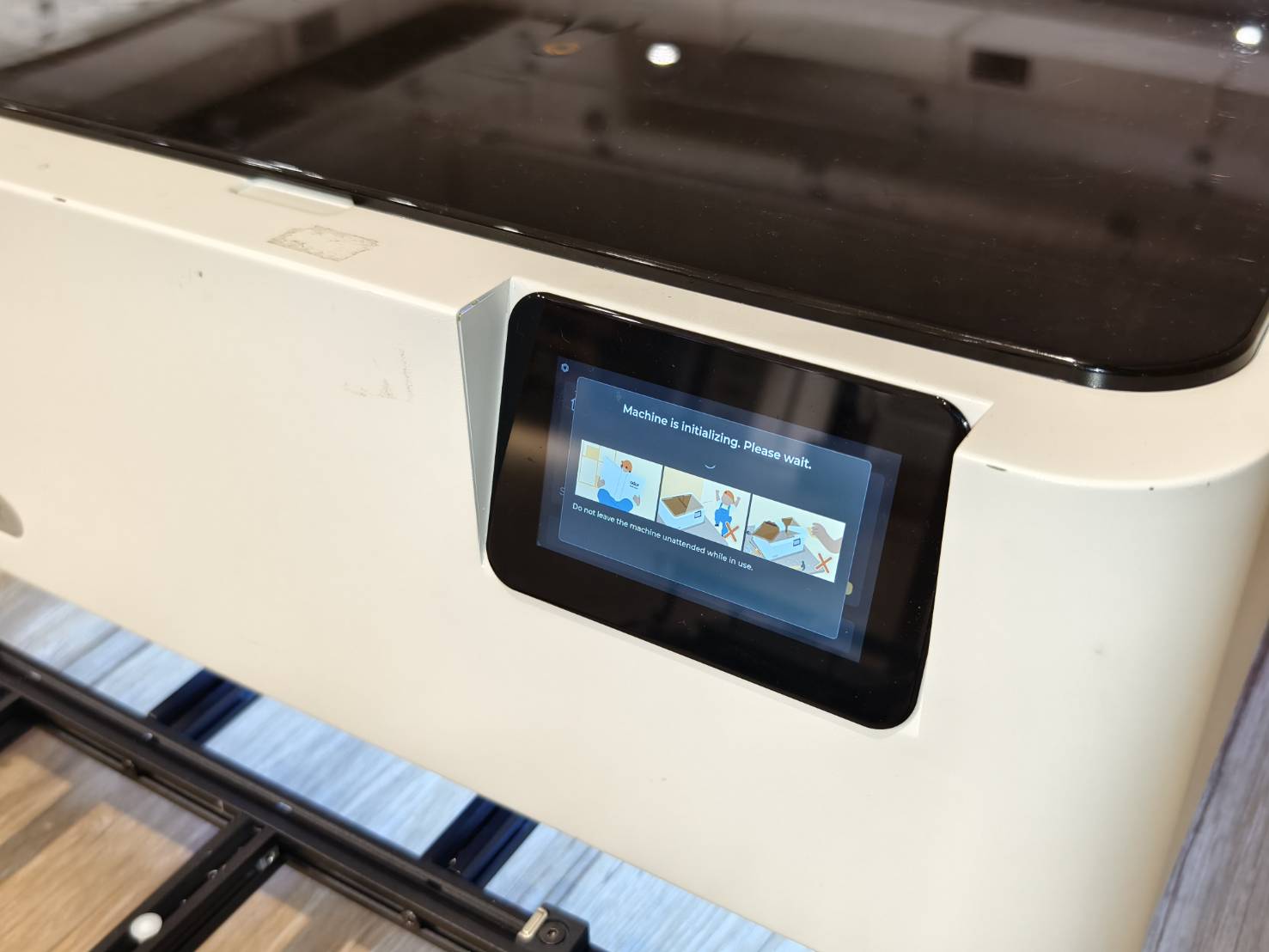

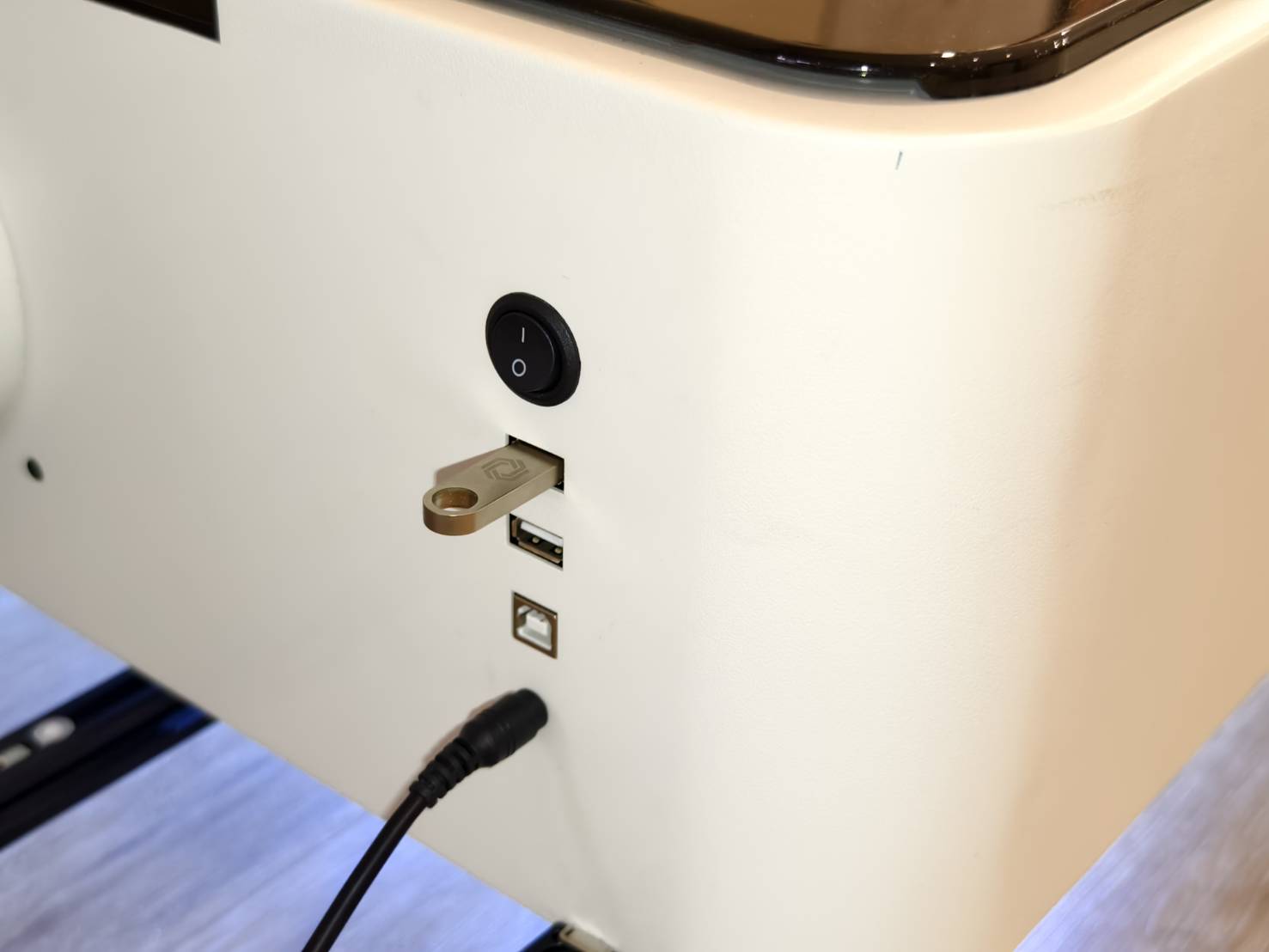

Encienda la máquina.
Asegúrese de que el cierre de seguridad esté insertado en la parte trasera de la máquina.
Paso 23
Verifique que está utilizando las siguientes versiones de software y firmware.
|
Versión de Beam Studio 2.5.3 o superior (Tutorial) |
Versión de Firmware 5.3.8 o superior. (Tutorial) |
|
|
Paso 24

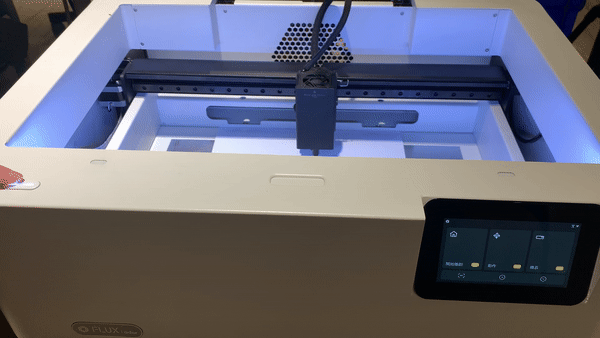

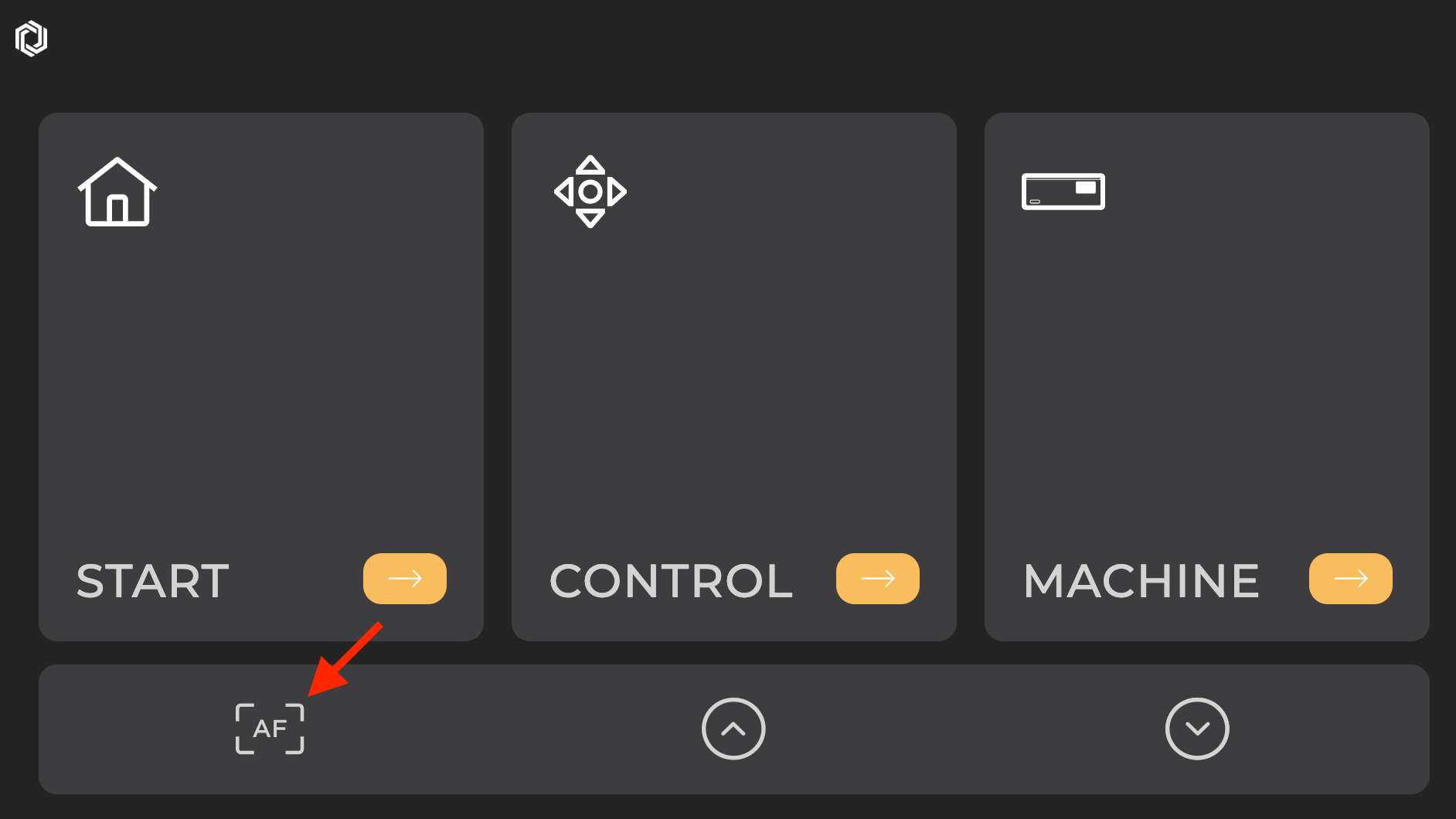

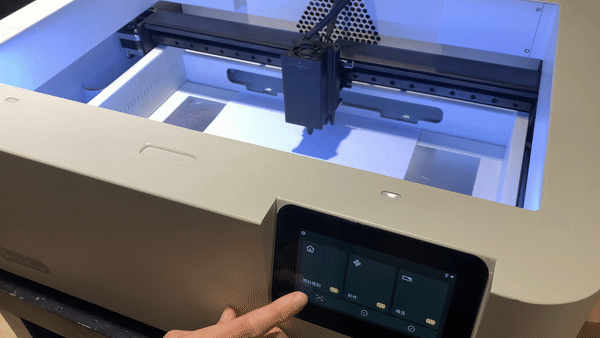

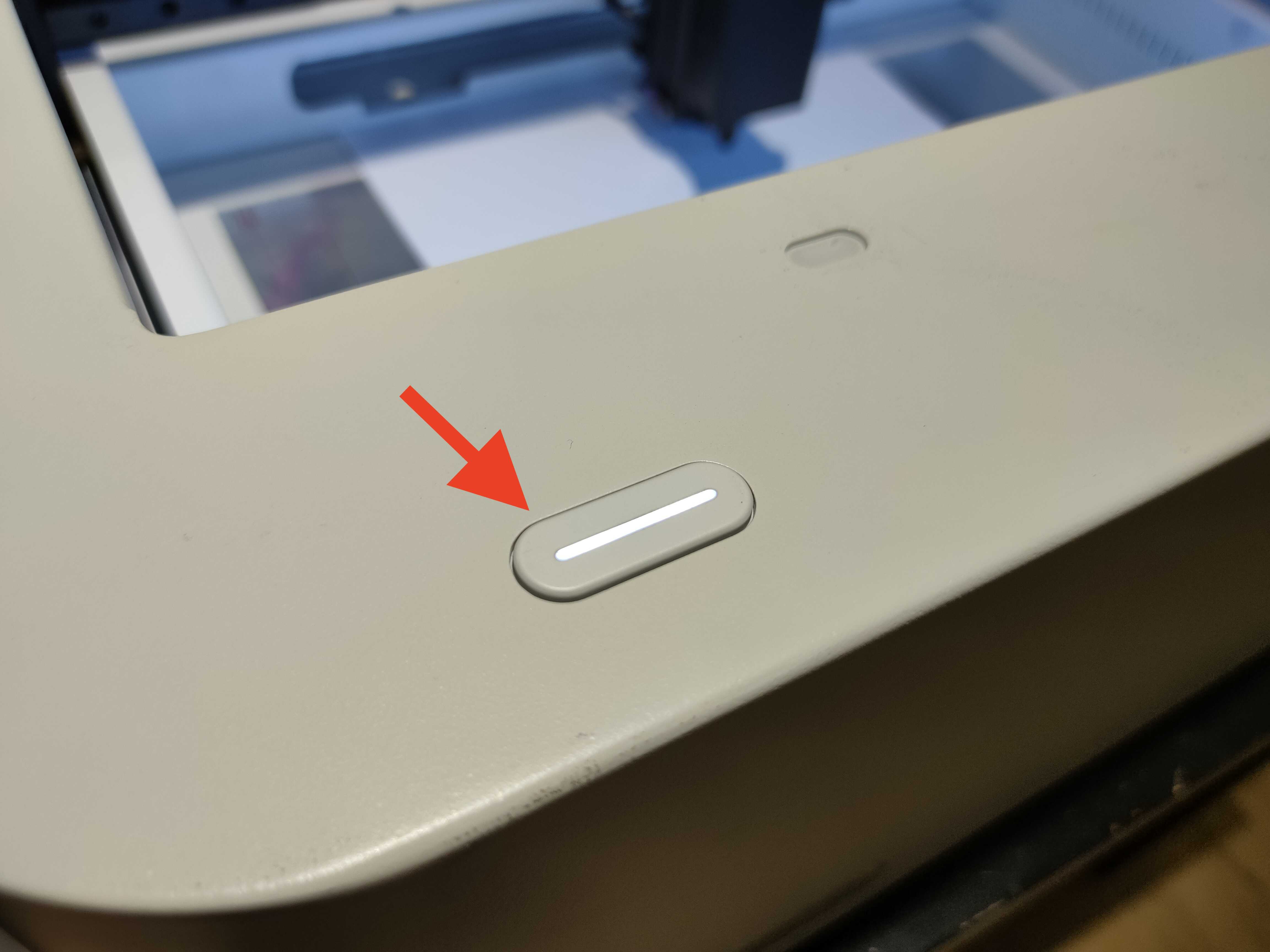

Realice el enfoque utilizando el botón AF de la pantalla o el botón físico del lateral izquierdo.
| Mantenga pulsado el botón AF en el panel de la máquina. | Haga doble clic en el botón de enfoque en el lateral izquierdo de la máquina. |
|
|
|
Paso 25
Mueva el cabezal láser al área que desea grabar o cortar y, a continuación, cierre la tapa.
Paso 26

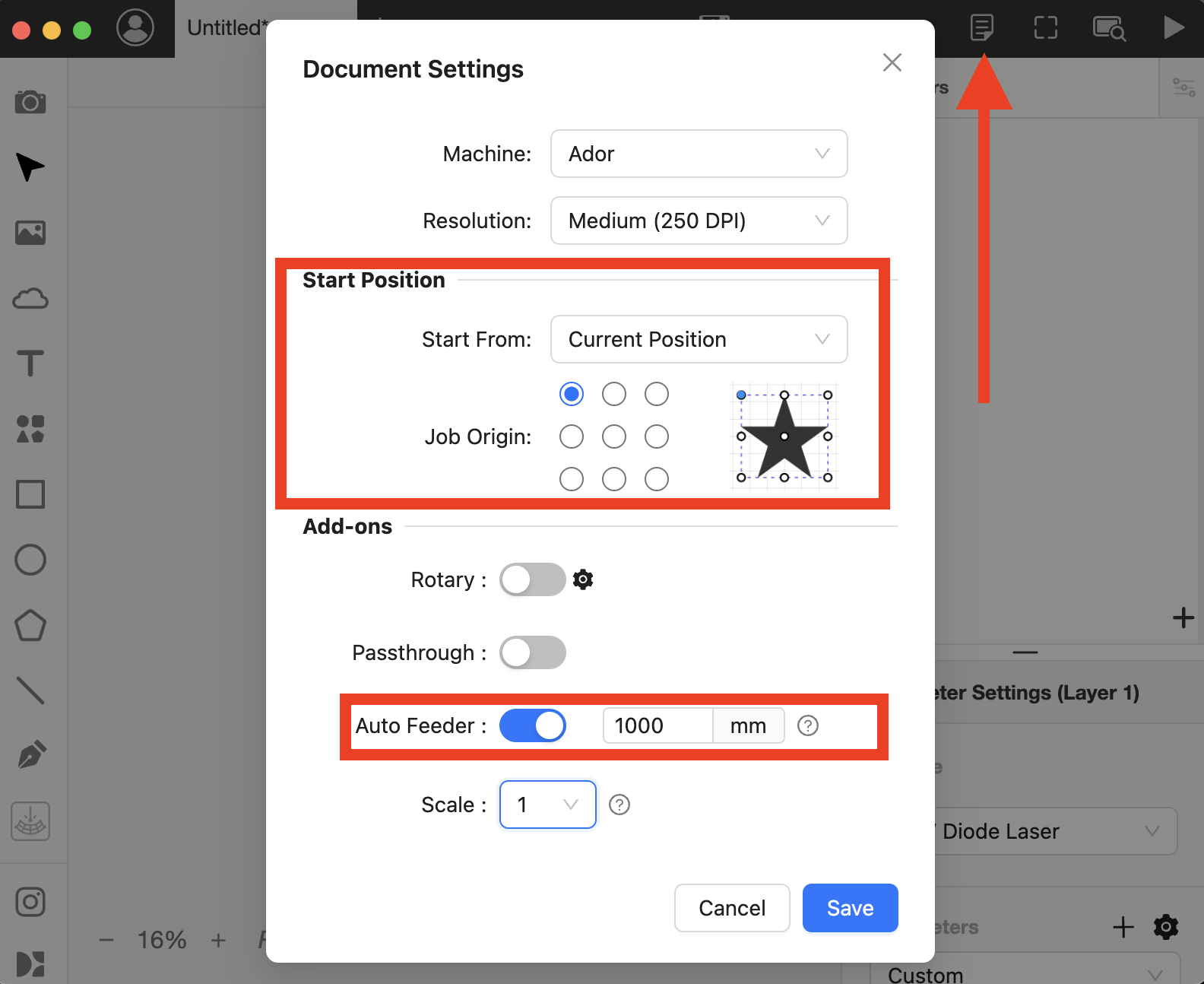

- Inicie Beam Studio y abra la Configuración del documento.
- Establezca la Posición inicial en la Posición actual y configúrela como superior izquierda.
-
Habilite la función del Alimentador automático e introduzca la longitud aproximada de su material.
Paso 27
Importe o cree un archivo.
Configure los parámetros correctos según su material.
Paso 28

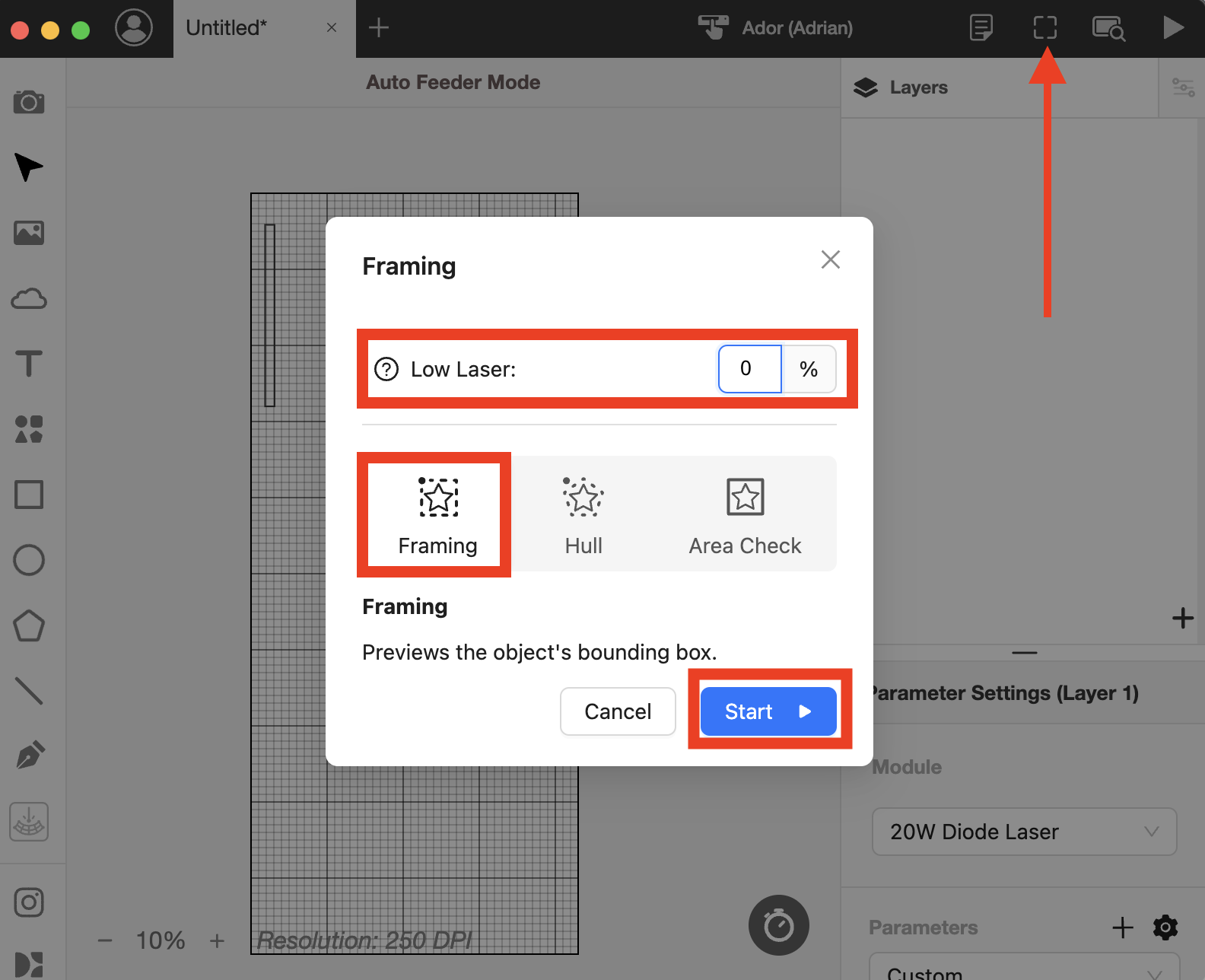

Utilice la función "Encuadre" para previsualizar la trayectoria de grabado.
La función "Láser bajo" permite emitir un láser de baja potencia según el porcentaje que establezca.
Se recomienda configurarlo al 0%. De lo contrario, la trayectoria de grabado podría marcarse en el material.
Paso 29
Inicie la tarea.
Paso 30
Compruebe el resultado.
Si el tamaño del resultado difiere de su diseño, utilice la función "Escala" en la Configuración del documento en Beam Studio y vuelva a intentarlo.
Esta función permite aumentar o reducir el tamaño del diseño proporcionalmente.
- Por ejemplo, si el rectángulo está configurado a 50 cm pero el resultado es de 25 cm, establezca la "Escala" en 2 para que el resultado se amplíe por un factor de 2. (25 cm x 2 = 50 cm >> Resultado)
- Otro ejemplo: si el rectángulo está configurado a 50 cm pero el resultado es de 100 cm, establezca la "Escala" en 0.5 para que el resultado se reduzca por un factor de 0.5. (100 cm x 0.5 = 50 cm >> Resultado)
#FIN
