Ador - Alimentador Automático (K) - Paquete de Alimentador + Extensión - Configuración de 1000mm – Ayuda de FLUX

Descripción

Este artículo le guiará sobre cómo iniciar una tarea de grabado con el Alimentador Automático.

Desembalaje:

Paquete del Alimentador Automático
#	Nombre del artículo	Descripción	Cant.
1	Alimentador	La parte principal que controla el movimiento del material y la trayectoria de grabado.	1 ud.
2	Carril	La pieza tiene ruedas blancas integradas que permiten un movimiento suave del material.	5 uds.
3	Viga de fijación del carril	Son las barras o vigas que se instalan horizontalmente para estabilizar la estructura.	1 ud.
4	Correa	Es la correa dentada que se monta en el alimentador, responsable de su movimiento.	1 ud.
5	Abrazadera de la correa	Es el retenedor de la correa utilizado para fijar la posición de la misma.	2 unidades
6	Conector del carril	Se utiliza para unir los carriles y obtener una longitud mayor.	6 unidades
7	Rodillos guía de borde	Se utilizan para evitar que el material se desvíe de su posición correcta.	1 juego
8	Plataforma para rodillos guía de borde	Es la plataforma sobre la que se apoyan los rodillos. La posición de las plataformas puede ajustarse según el tamaño del material.	2 unidades
9	Elevador de carril	Se puede considerar como un pie utilizado para elevar el conjunto.	5 uds.
10	Adaptador	Es el adaptador del cable que tiene una conexión para el cable de la máquina y otra para el cable del alimentador.	1 ud.
11	Imán de carril	El propósito de esta pieza es limitar la posición del material de manera similar a los rodillos. También se utiliza para fijar el conjunto a la máquina.	4 unidades
12	Soporte de posicionamiento en forma de L	El imán se instalará en el soporte para fijarlo a la máquina.	2 unidades
13	Tuerca en T M5	Será la tuerca para el imán.	4 unidades
14	Abrazadera de carril	Se utilizará para fijar el montaje en la máquina. Algunas configuraciones no necesitarán esta pieza.	1 ud.
15	Cable	El cable para conectar la máquina y el adaptador.	1 ud.
16	Tornillo M5*6	Tornillo corto	6 unidades
17	Tornillo M5*12	Tornillo mediano	6 unidades
18	Tornillo M5*22	Tornillo largo	6 unidades
19	Destornillador hexagonal M4	Esta herramienta se utiliza para realizar el montaje.	1 ud.
20	Llave Allen de 2,5mm	Esta herramienta se utiliza para realizar el montaje.	1 ud.
21	Llave Allen de 2mm	Esta herramienta se utiliza para realizar el montaje.	1 ud.
22	Llave fija de 10mm	Esta herramienta se utiliza para ajustar o reemplazar la rueda del alimentador.	1 ud.
23	Rueda de bola blanca	Esta es la pieza de repuesto para las ruedas de bola blancas que están integradas en los carriles.	3 uds.

Paquete de extensión
#	Nombre del artículo	Descripción	Cant.
1	Carril	La pieza tiene ruedas blancas integradas que permiten un movimiento suave del material.	6 unidades
2	Conector del carril	Se utiliza para unir los carriles y obtener una longitud mayor.	6 unidades
3	Viga de fijación del carril	Son las barras o vigas que se instalan horizontalmente para estabilizar la estructura.	2 unidades
4	Elevador de carril	Se puede considerar como un pie utilizado para elevar el conjunto.	5 uds.
5	Tornillo M5*6	Tornillo corto	8 uds.
6	Tornillo M5*22	Tornillo largo	6 unidades
7	Tornillo M5*25	Tornillo extralargo	4 unidades
8	Correa de 3 m (300 mm)	Esta correa se utilizará para reemplazar la original cuando se use la configuración más larga.	1 ud.
9	Cable de extensión	Este cable se utilizará para extender el cable del alimentador cuando se use la configuración más larga.	1 ud.
10	Rueda de bola blanca	Esta es la pieza de repuesto para las ruedas de bola blancas que están integradas en los carriles.	3 uds.

Paso 1

Retire la base metálica de Ador.
Desatornille estos dos tornillos para retirar la base metálica.

Retire la base metálica levantando ligeramente la máquina y extrayendo la base directamente.

Paso 2

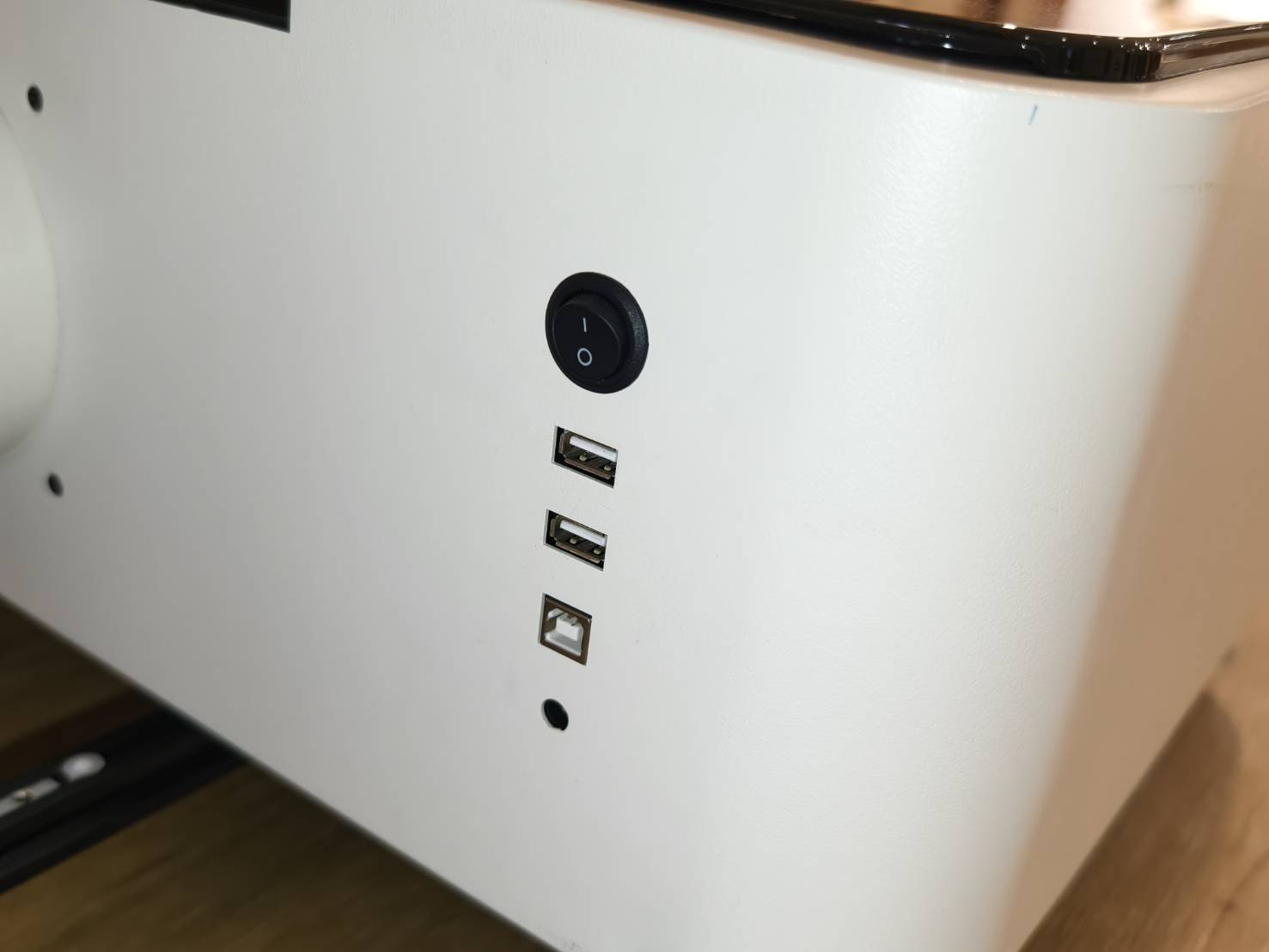

Apague la máquina y desconecte el cable de alimentación.

Paso 3

Localice el riel principal (el que tiene una correa) y retire los conectores del riel.
(Es posible que haya otros conectores de riel en otros rieles.)

Paso 4

Suelta la correa y localiza su lado largo.
Afloja el tensor de la correa utilizando la llave Allen pequeña.

Lado Corto de la Correa	Lado Largo de la Correa

Mientras tanto, por favor aprieta el tensor de la correa en el lado corto

Paso 5

Prepara el alimentador y el carril principal.

Inserta el carril principal en la polea introduciendo primero el lado largo de la correa.
Engancha la correa hacia arriba en el engranaje y guíala hacia abajo, formando una forma de pico.
Es fundamental insertarlo en esta dirección, asegurando que el lado largo de la correa quede en el mismo lado que la superficie plana del alimentador.

Paso 6

Prepara dos conectores de carril y un carril de extensión (con ruedas blancas).

Cada bloque tiene cuatro tornillos. Fija dos tornillos en el carril principal y dos en el carril de extensión para lograr una sujeción firme.

(Nota: Asegúrate de que el carril de extensión tenga ruedas blancas, ya que estas son para el movimiento de los alimentadores. Los conectores deben estar en el mismo lado que las ruedas blancas y en la parte inferior de estas.)

Paso 7

Fija la correa en el lado largo con el tensor de la correa que se retiró anteriormente.
(Asegúrese de que la correa esté bien tensada antes de fijarla).

Compruebe que la correa esté correctamente enganchada en la polea. Si no lo está, retire el retenedor de la correa y vuelva a insertar el alimentador.

Paso 8

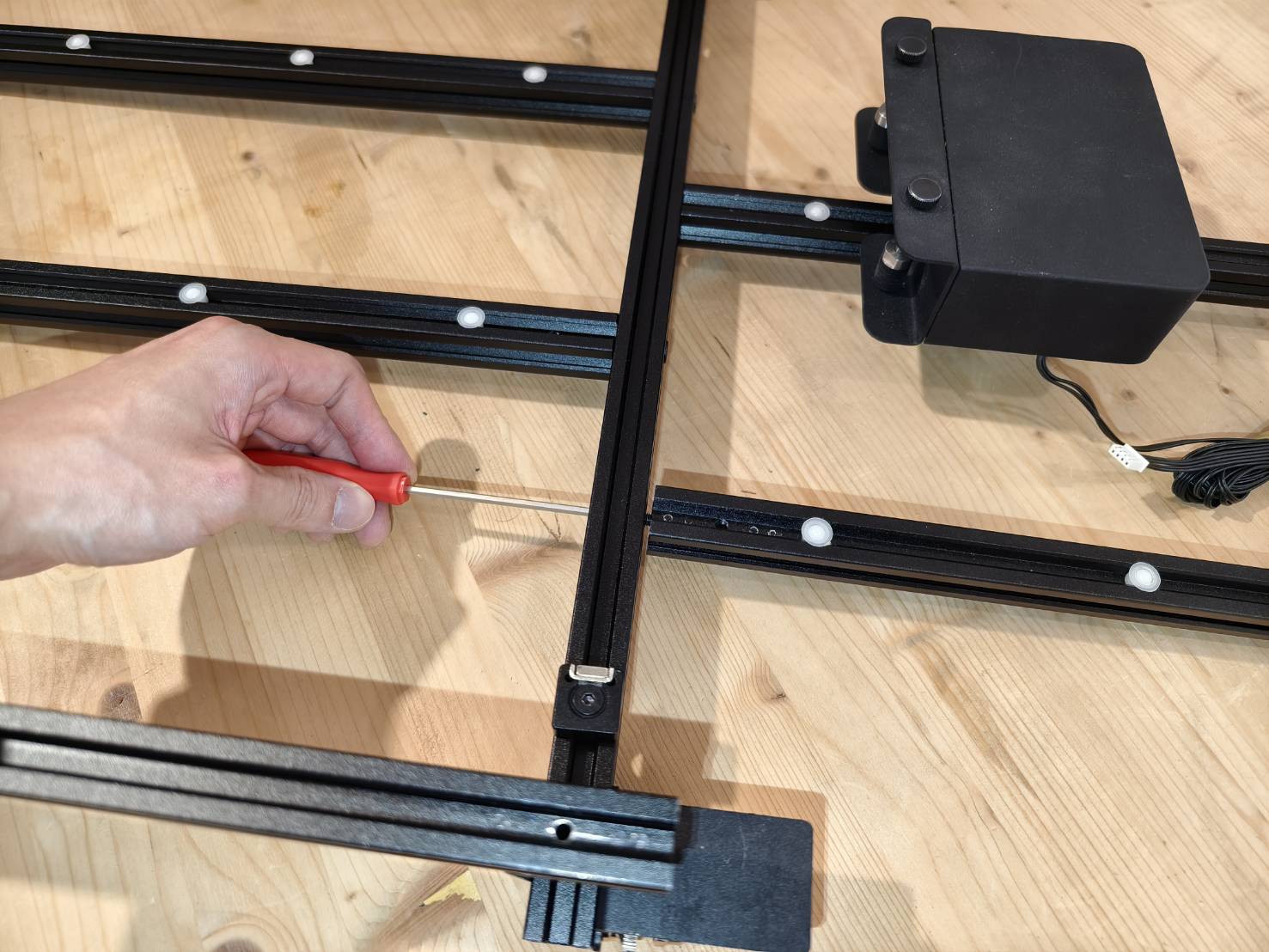

Prepare un carril y un tornillo M5x22.

Fije el carril a la viga cerca del orificio del tornillo central.

Paso 9

Prepare un carril y un tornillo largo (M5x22).

Fije el carril a la viga cerca del orificio del tornillo central.

Paso 10

Prepare 2 elevadores de carril y 2 tornillos medianos (M5x12).

Instale los elevadores de carril en ambos lados de la viga de fijación del carril, con el tornillo apretado a mano orientado hacia el lado del alimentador.

Paso 11

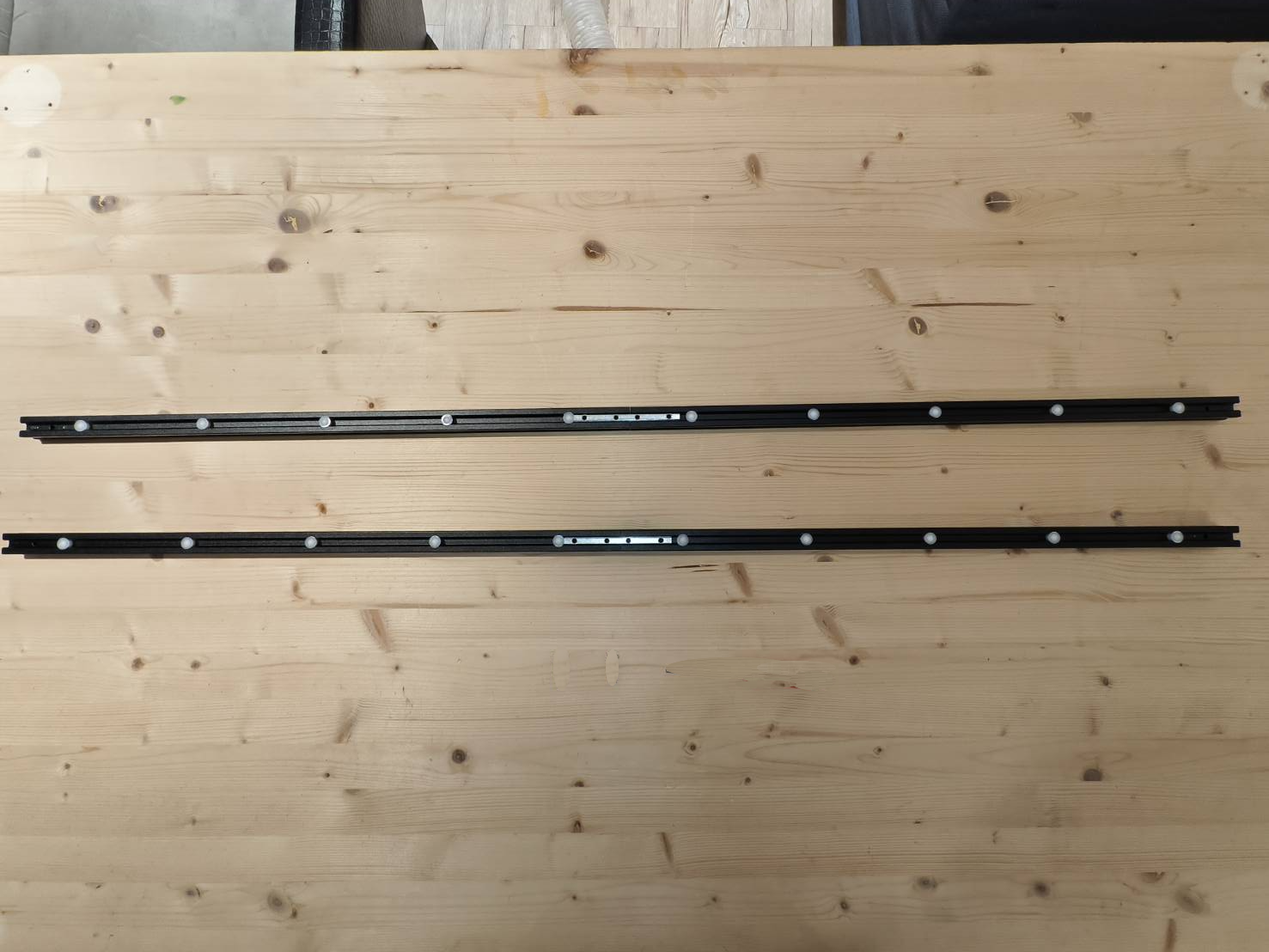

Prepare dos carriles.

Instale los dos carriles en la parte superior de las patas de soporte en ambos lados, con los rodillos blancos orientados hacia abajo. Fíjelos utilizando los tornillos apretados a mano.

Paso 12

Prepare 2 elevadores de carril.

Instale los elevadores de carril debajo de los bordes de los carriles en ambos lados y fíjelos utilizando tornillos apretados a mano.

Paso 13

Prepare 2 imanes de carril y tornillos M5\*22.

Instale los imanes de carril en el borde superior de los dos lados del carril, asegurándose de que el lado magnético plateado esté orientado hacia el alimentador.

Paso 14

Prepare 2 imanes de riel, 2 tornillos medianos (M5x12) y 2 tuercas en T.

Combine las tuercas y los tornillos, pero no los apriete completamente; asegúrese solo de que los tornillos estén enganchados.

A continuación, instale los bloques magnéticos en la parte superior de la viga de fijación del riel, asegurándolos temporalmente. Su posición se ajustará en los pasos siguientes.

Si toda la estructura no está nivelada o la superficie de la mesa no es plana, puede ajustar la altura de los soportes elevadores.

Paso 15

Prepare dos plataformas de rodillos guía de borde.

Luego, instálelas en la viga de fijación del riel central, orientadas hacia atrás, hacia el lado del alimentador.

Por favor, instale primero las dos plataformas en las posiciones más externas.

Las plataformas se pueden mover y es posible que sea necesario ajustarlas según el ancho de su material, lo cual se explicará más adelante en este artículo.

Paso 16

Prepara dos conectores de carril y un carril de extensión (con ruedas blancas).

Extienda el riel y el conector del riel hacia atrás.

Paso 17

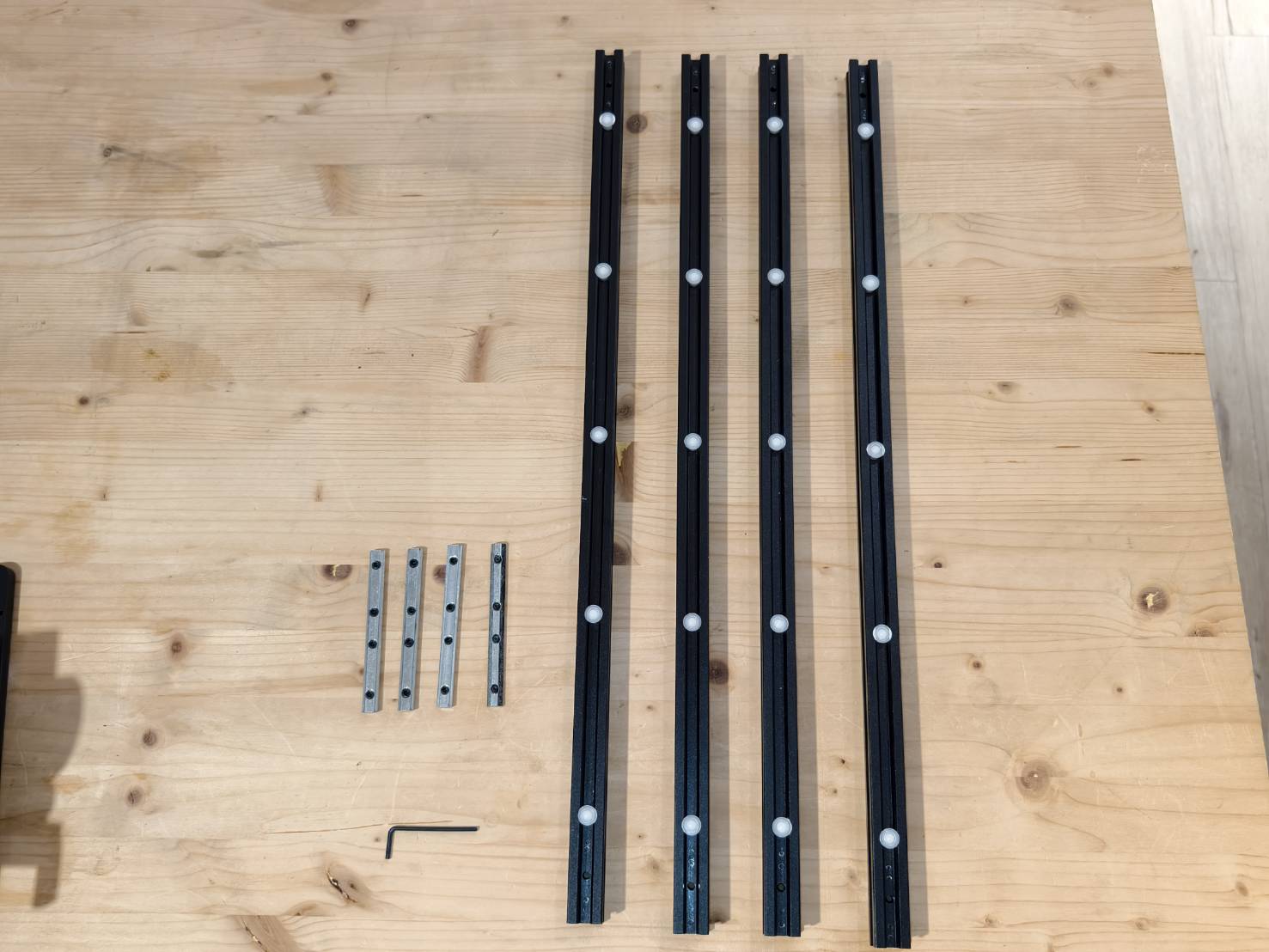

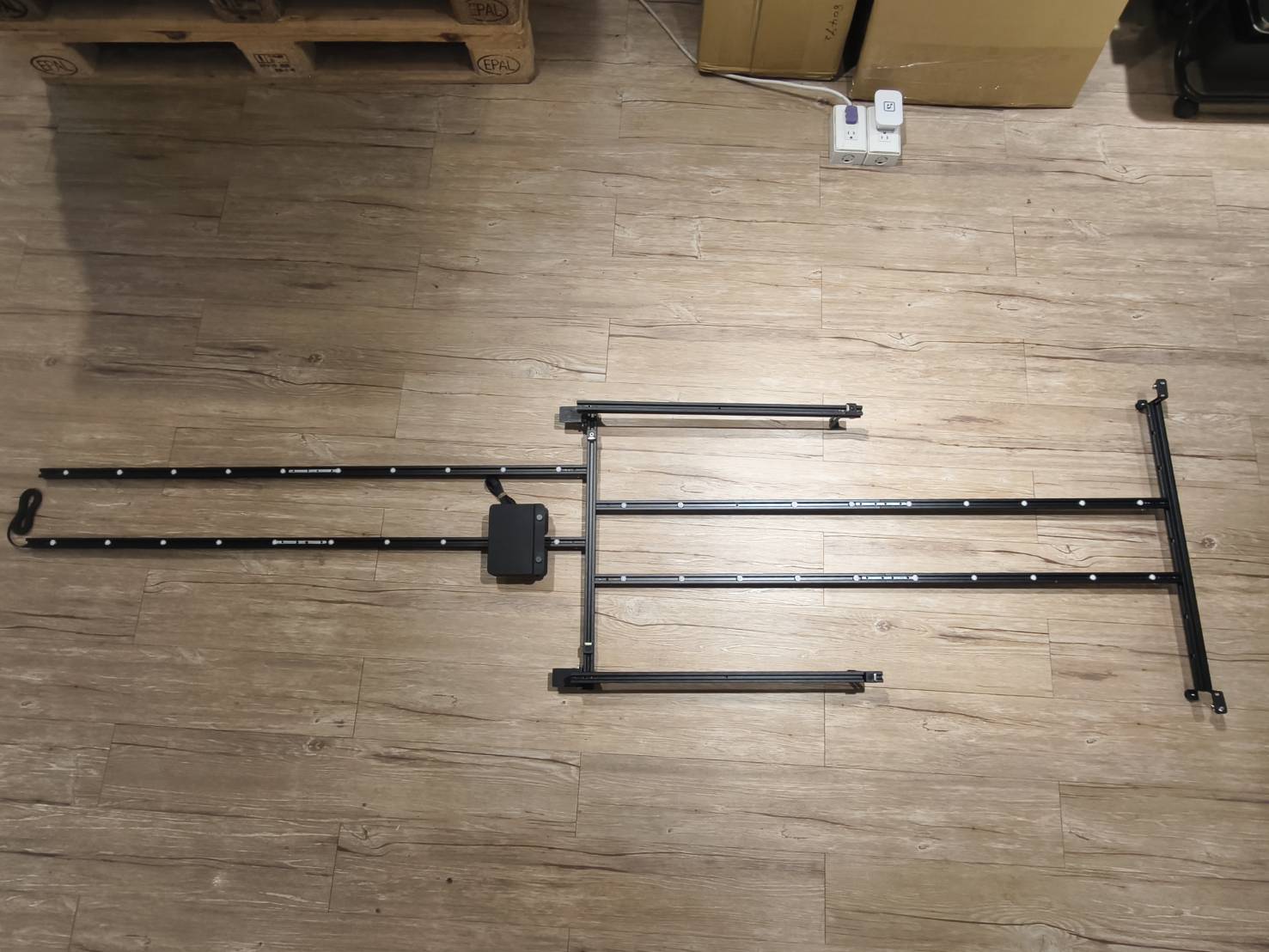

Prepare 4 rieles y 4 conectores de riel.

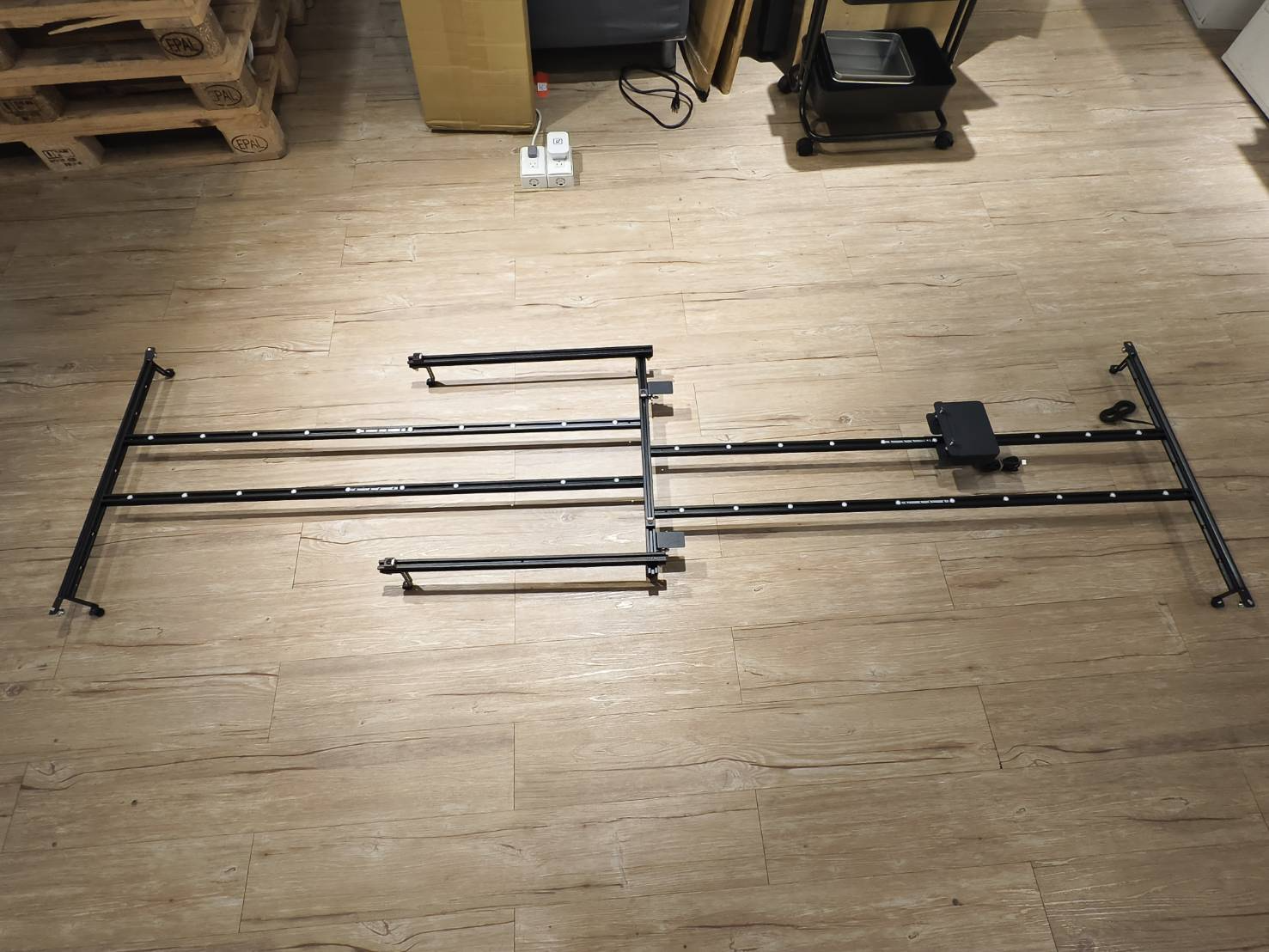

Luego, extienda cada conjunto conectándolos entre sí. Al final, debería tener dos conjuntos de rieles extendidos.

Paso 18

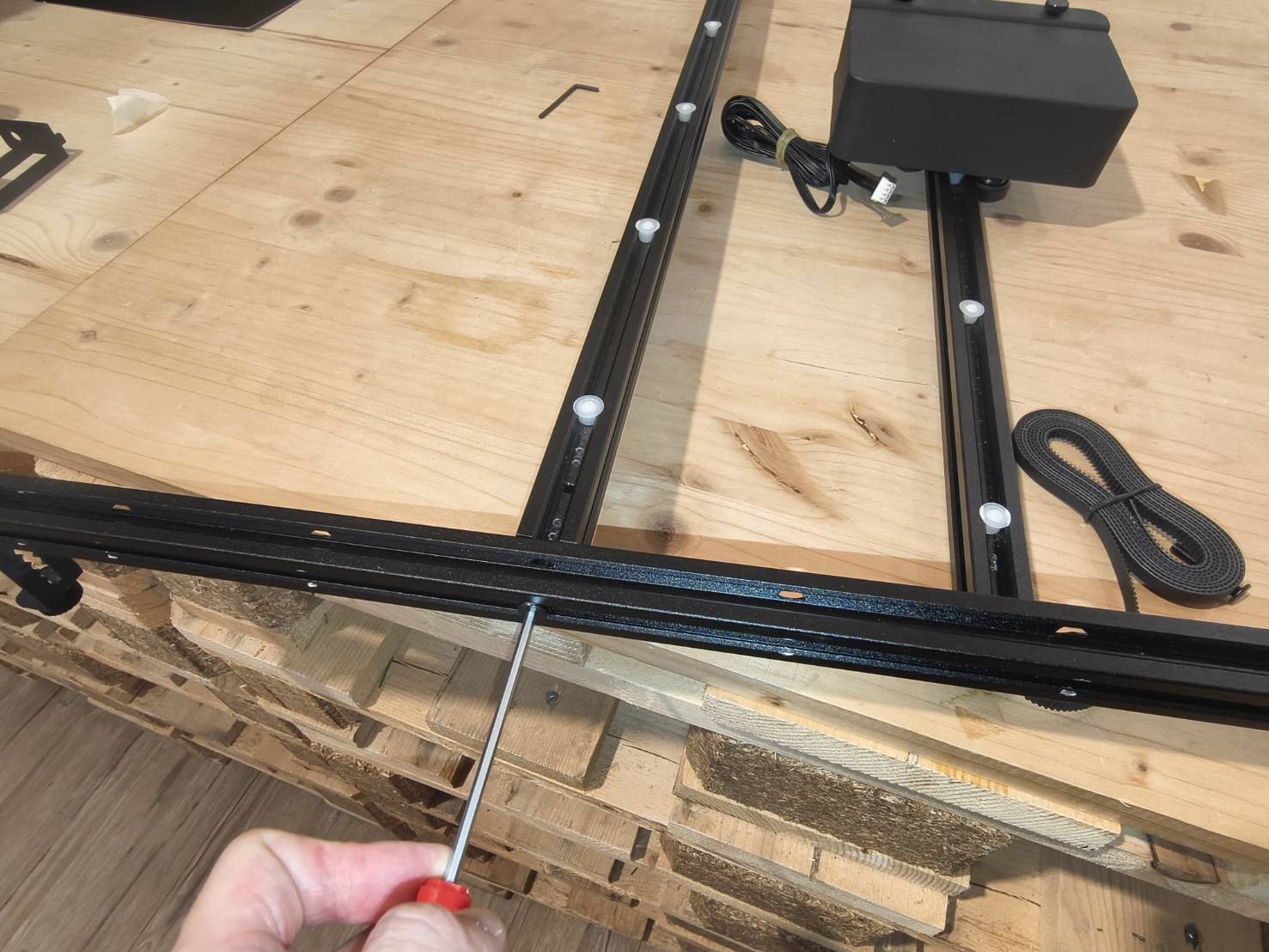

Prepare 2 vigas de fijación de rieles, 4 elevadores de rieles y 4 tornillos cortos (M5\*6).

Utilice los tornillos cortos para fijar los elevadores de rieles a ambos extremos de cada viga de fijación de riel. Terminará con dos conjuntos de ensamblajes de viga de fijación de riel + elevador de riel.
Siga los pasos a continuación para la instalación:

Por favor, compruebe que cuando la viga de fijación del riel esté en posición vertical, los orificios de los tornillos estén en los laterales, no en la parte superior o inferior.
Si los orificios no están en los laterales, afloje los tornillos, gire los elevadores de rieles y luego apriete los tornillos de nuevo.

Paso 19

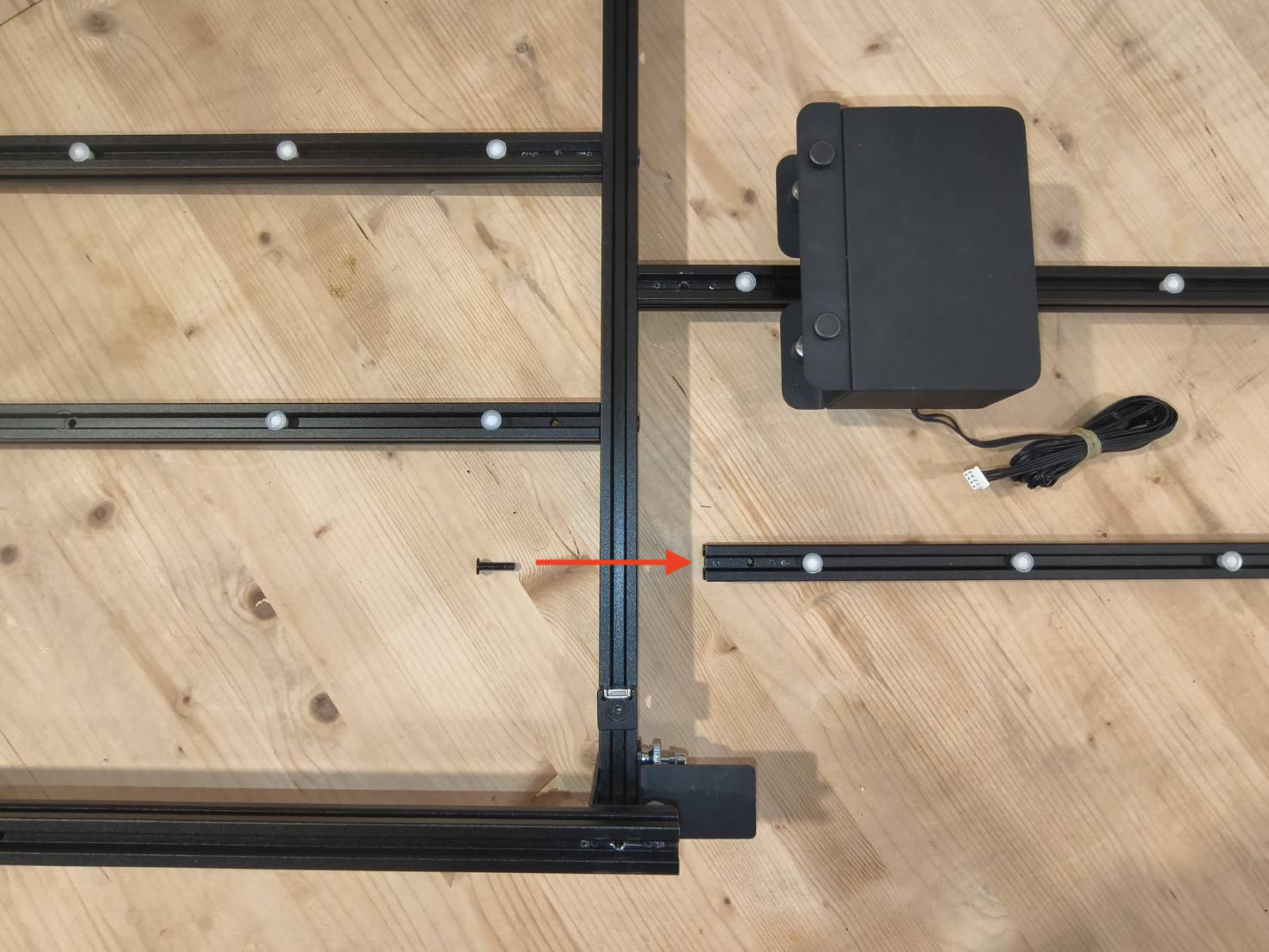

Prepare el carril de extensión x1 y el tornillo largo (M5x22) x1.

Instale el carril de extensión en la viga de fijación del carril, utilizando el orificio para tornillo cerca del centro.

Paso 20

Prepare 1 juego de almohadillas para los pies de la viga del carril y 2 tornillos largos (M5x22).

Instálelo en el otro lado para fijarlo, con la almohadilla negra del pie de la viga del carril orientada hacia abajo.

Si la estructura general no está nivelada, ajuste la posición de los tornillos de los pies de soporte para elevarla o bajarla según sea necesario.

Paso 21

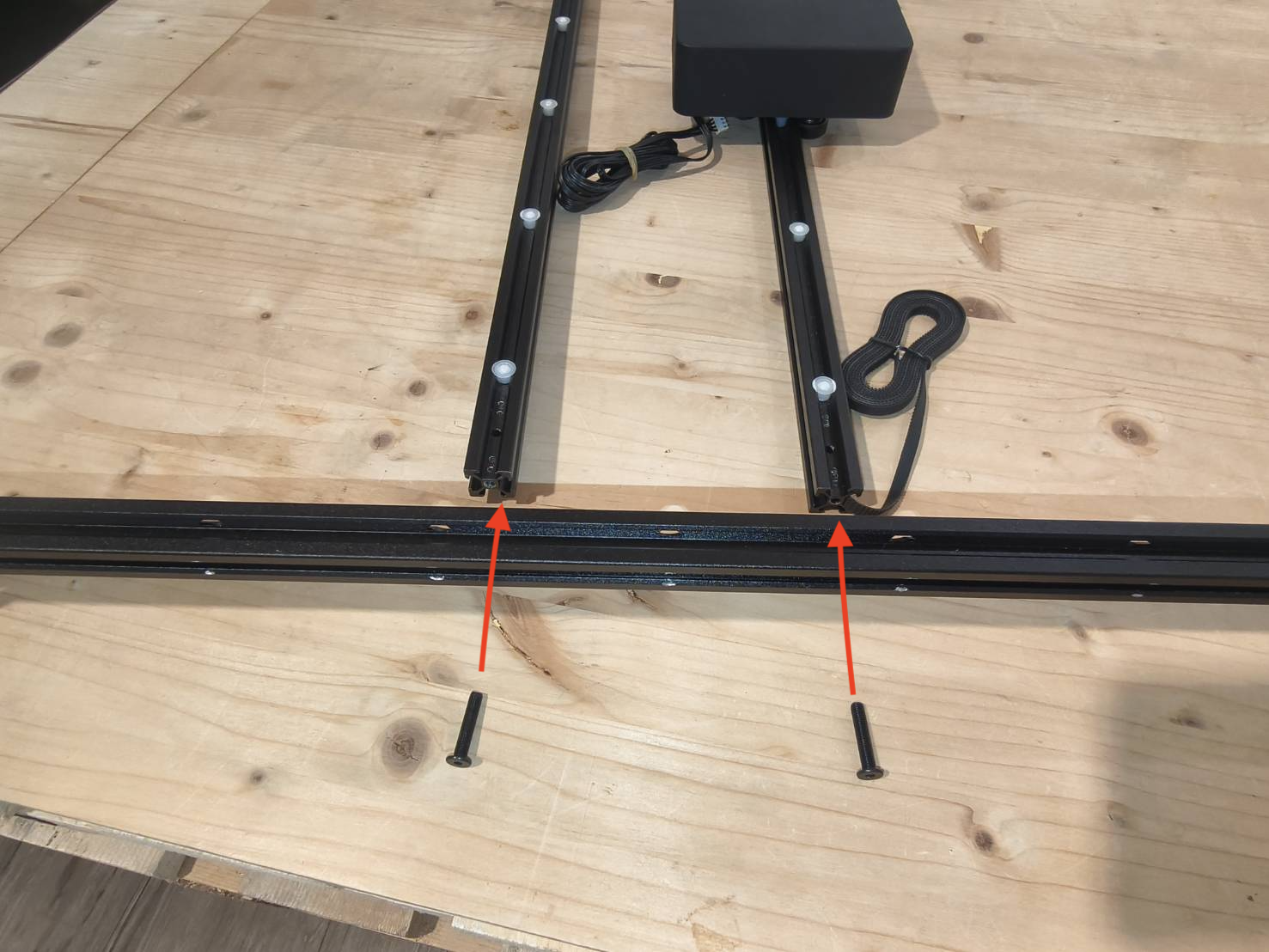

Prepare un carril de extensión y un tornillo largo (M5x22).

Instale el carril de extensión en la viga, en el lado más cercano al alimentador, utilizando el orificio para tornillo más externo.

Paso 22

Prepare el conjunto de almohadilla del pie de la viga x1 y los tornillos largos (M5x22) x2.

Instálelo en el otro lado para fijarlo, asegurándose de que la almohadilla negra del pie de la viga esté orientada hacia abajo.

Si la estructura general no está nivelada, ajuste la posición de los tornillos de los pies de soporte para elevarla o bajarla según sea necesario.

Paso 23

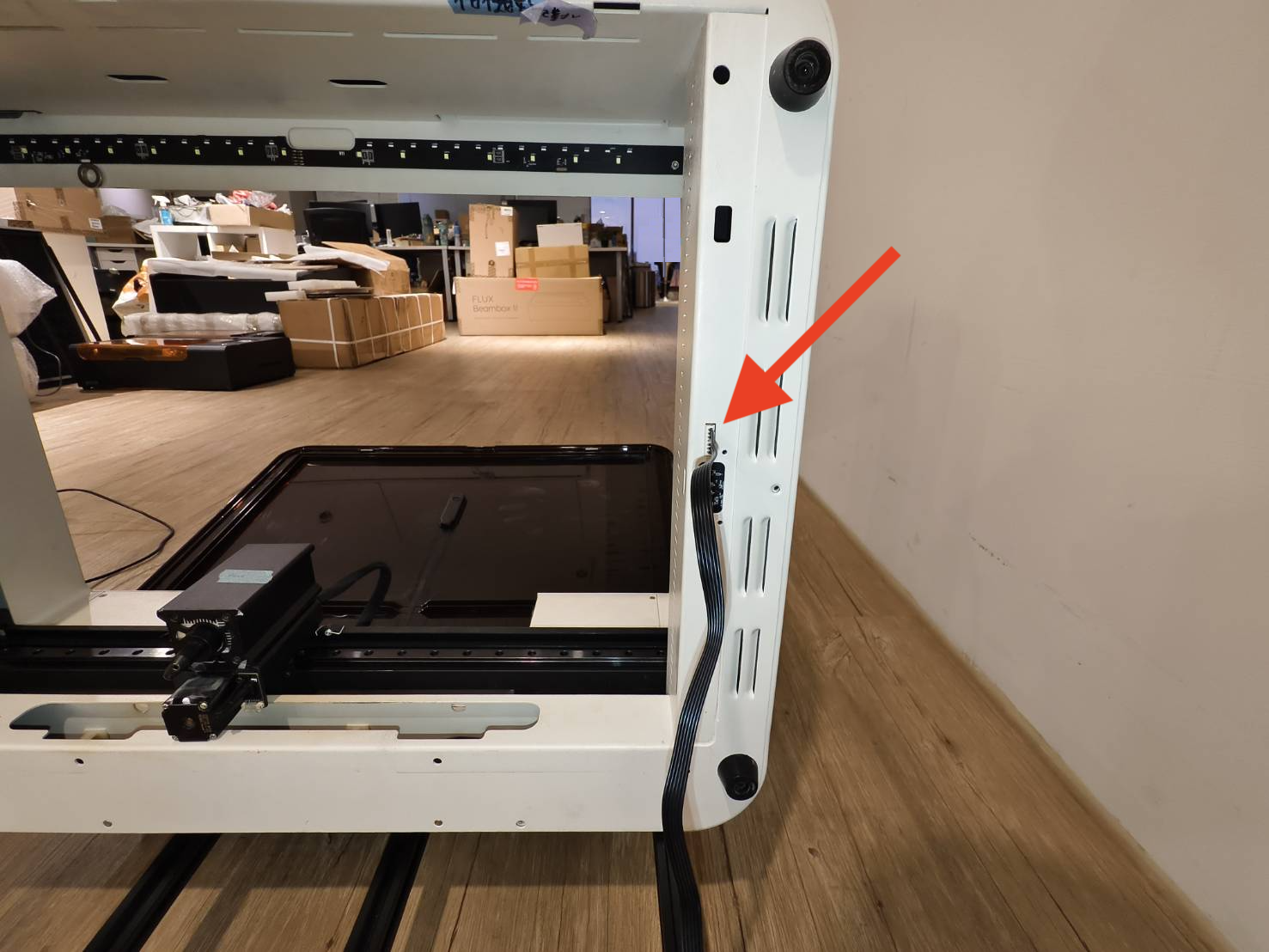

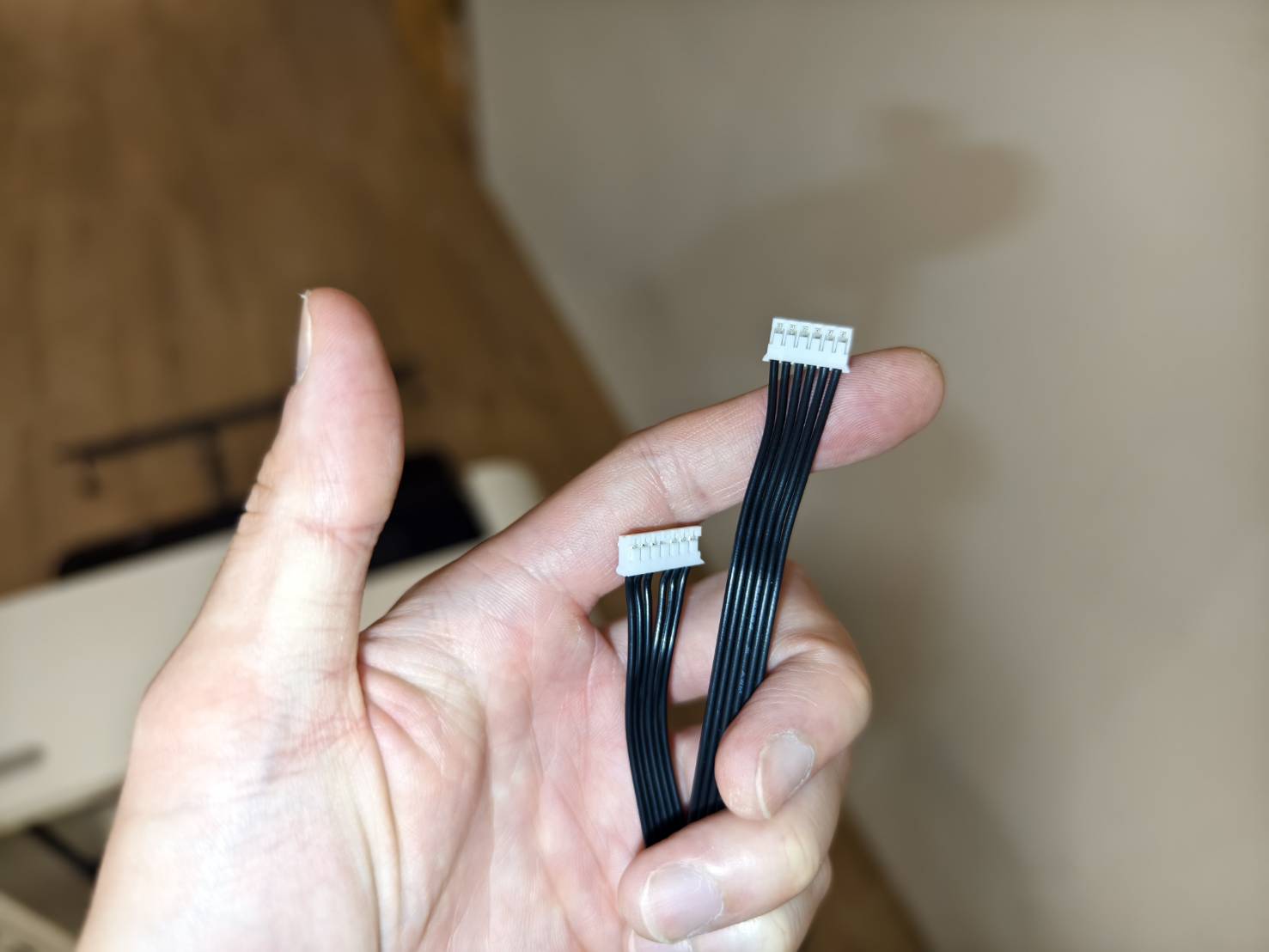

Extraiga el cable de conexión.

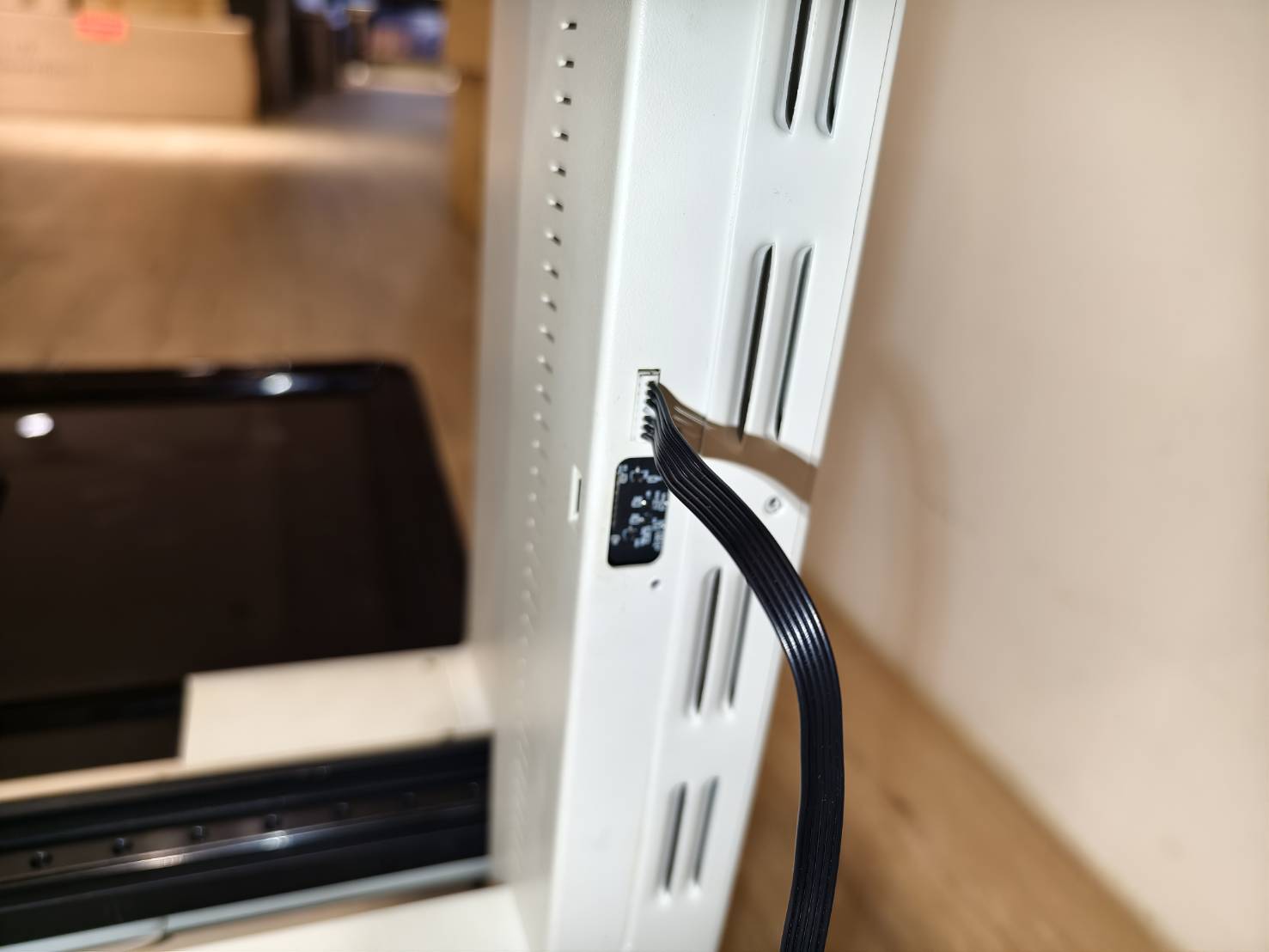

Dé la vuelta a la máquina para localizar el conector hembra y luego inserte el conector macho.

Paso 24

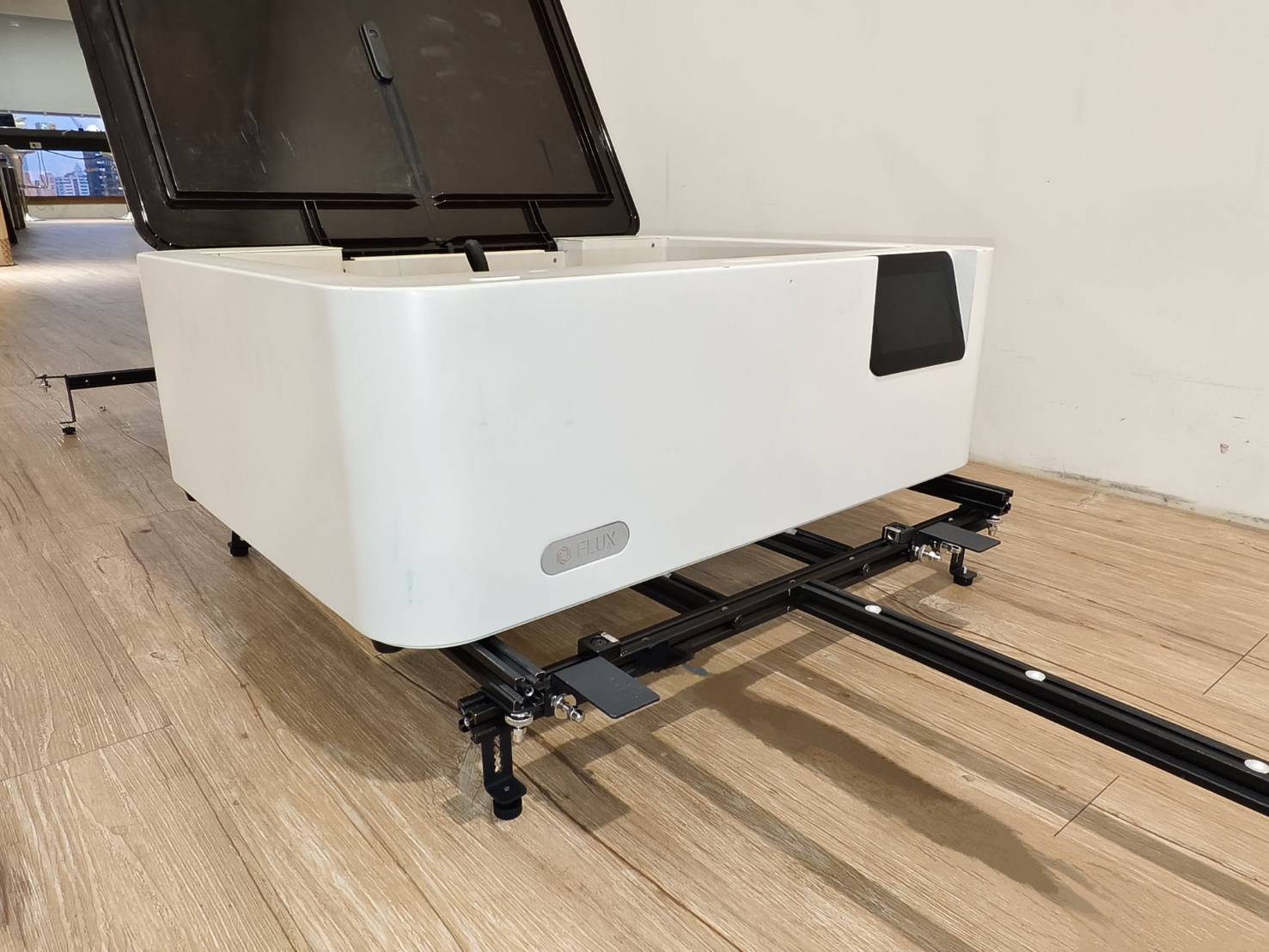

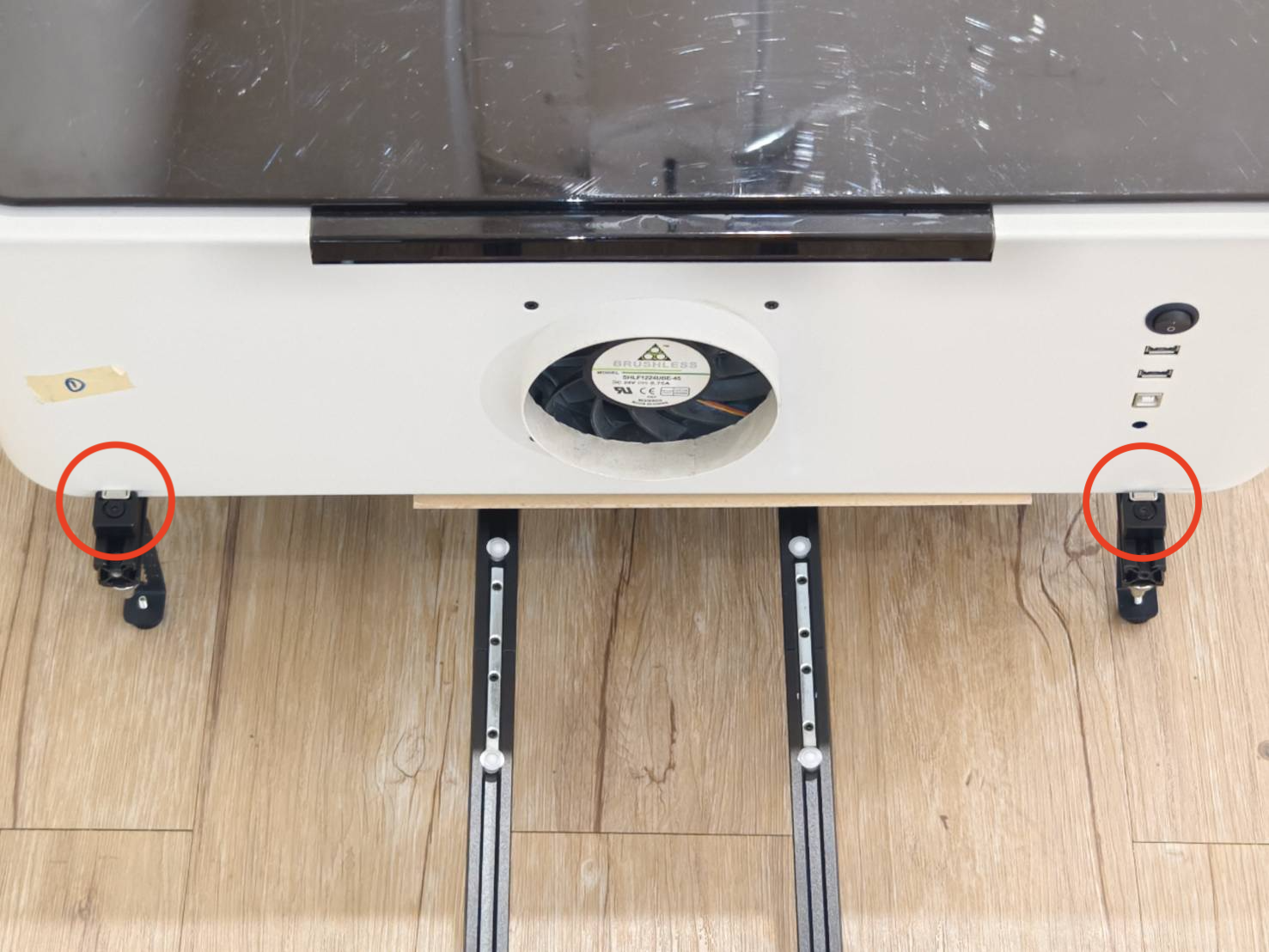

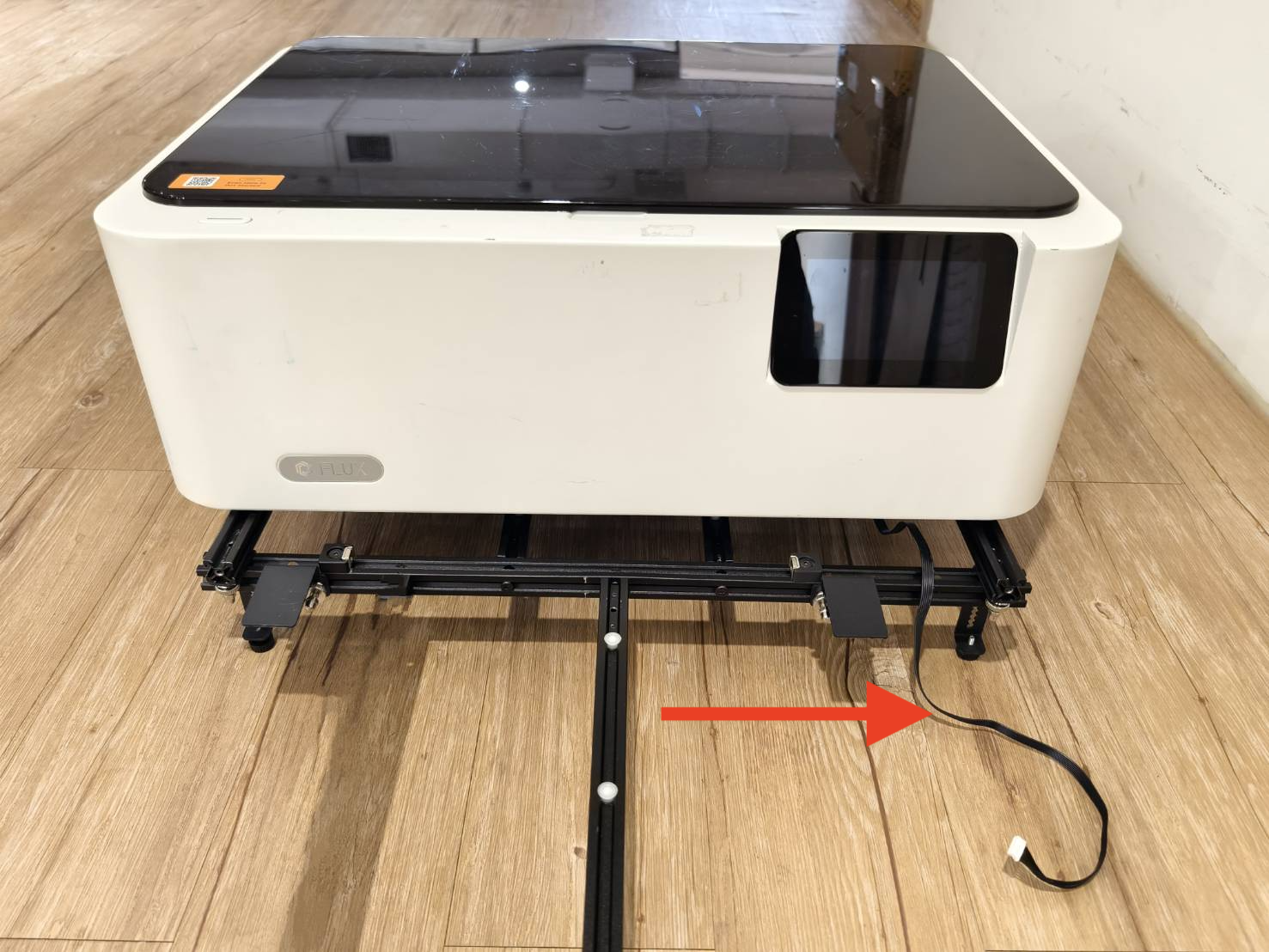

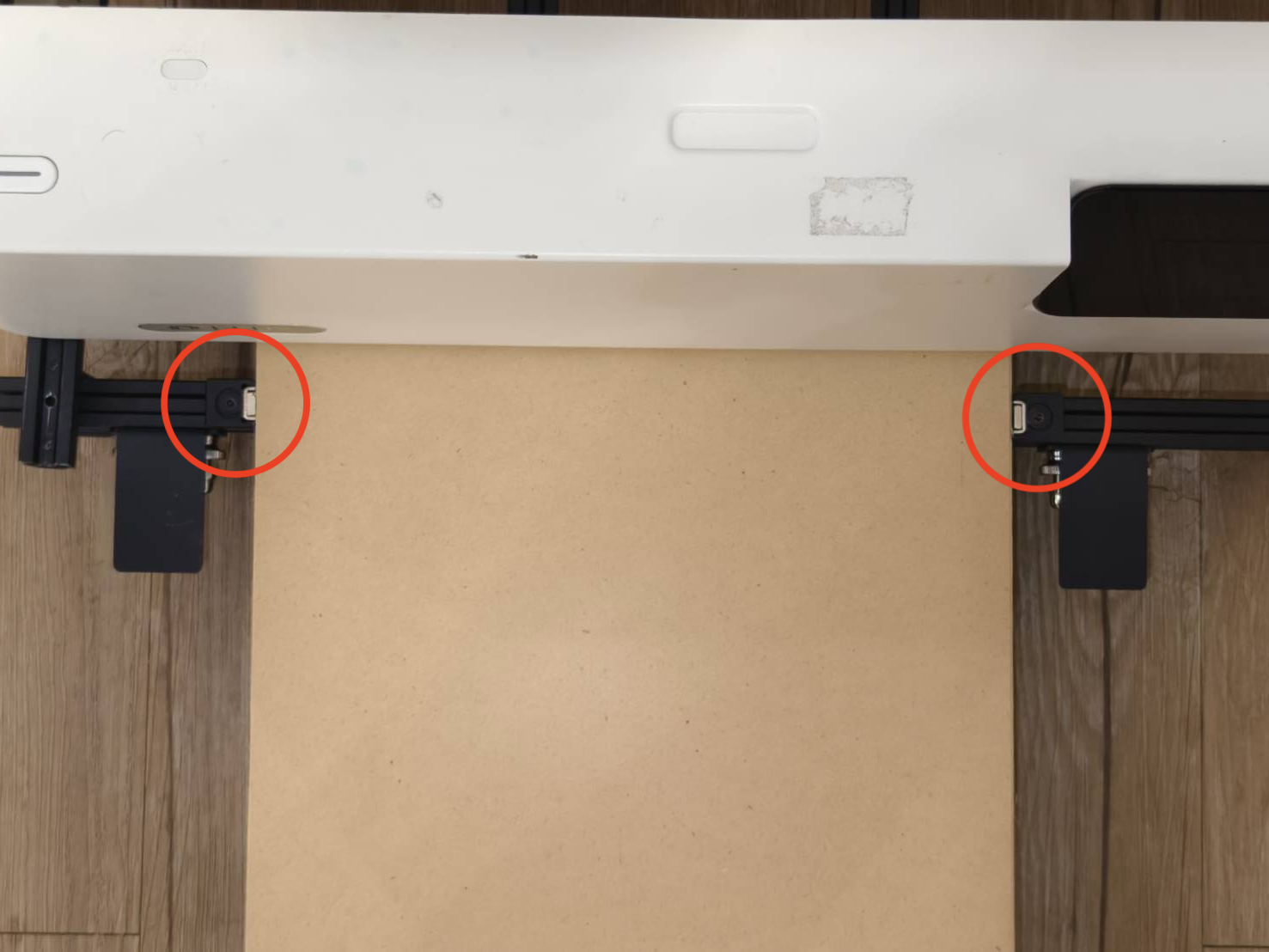

Coloque la máquina sobre el alimentador, como se muestra en la imagen siguiente.。

Asegúrese de que la máquina no presione el cable del conector.

Asegúrese de que el imán esté firmemente fijado a la carcasa de la máquina.

Paso 25

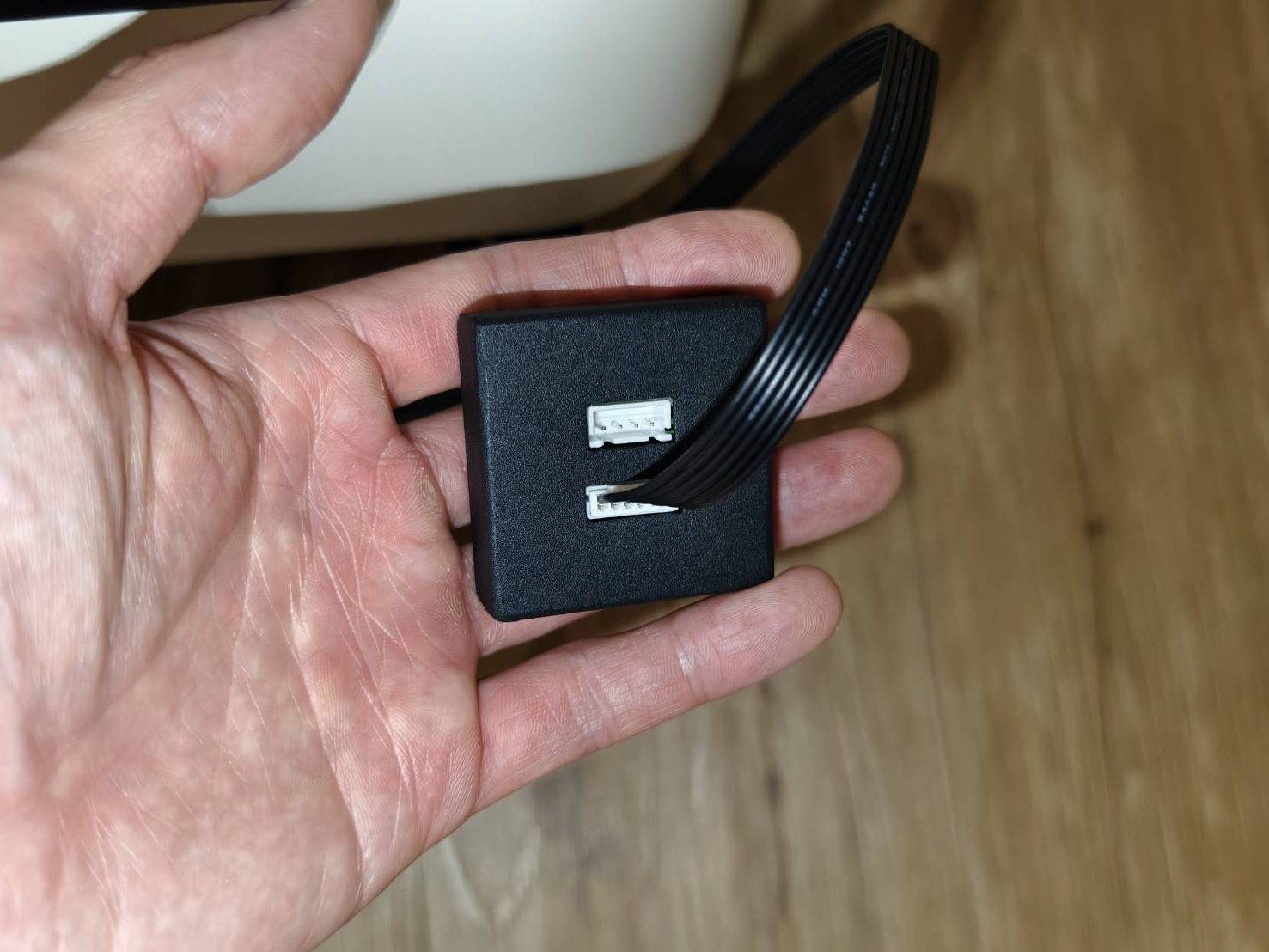

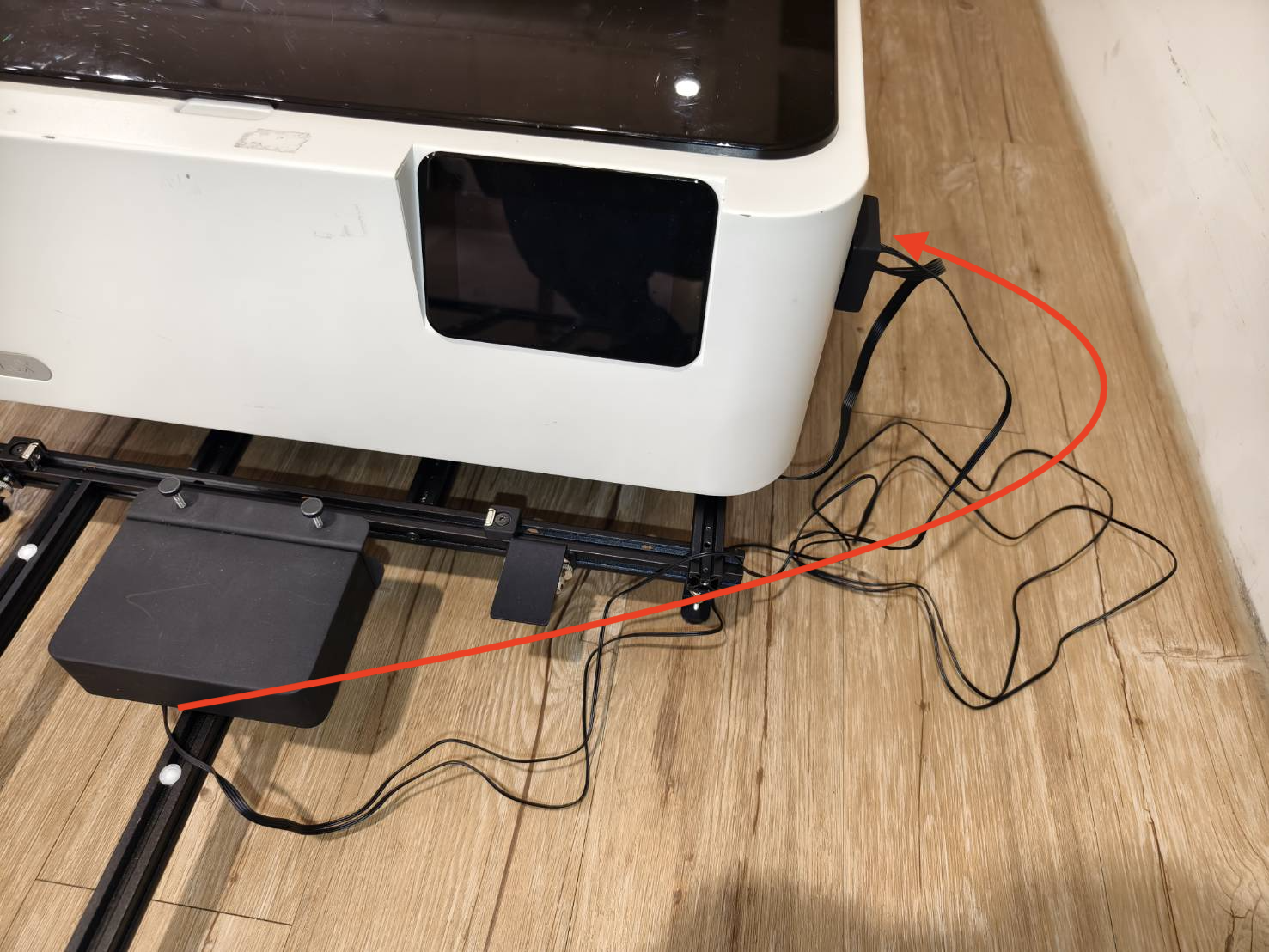

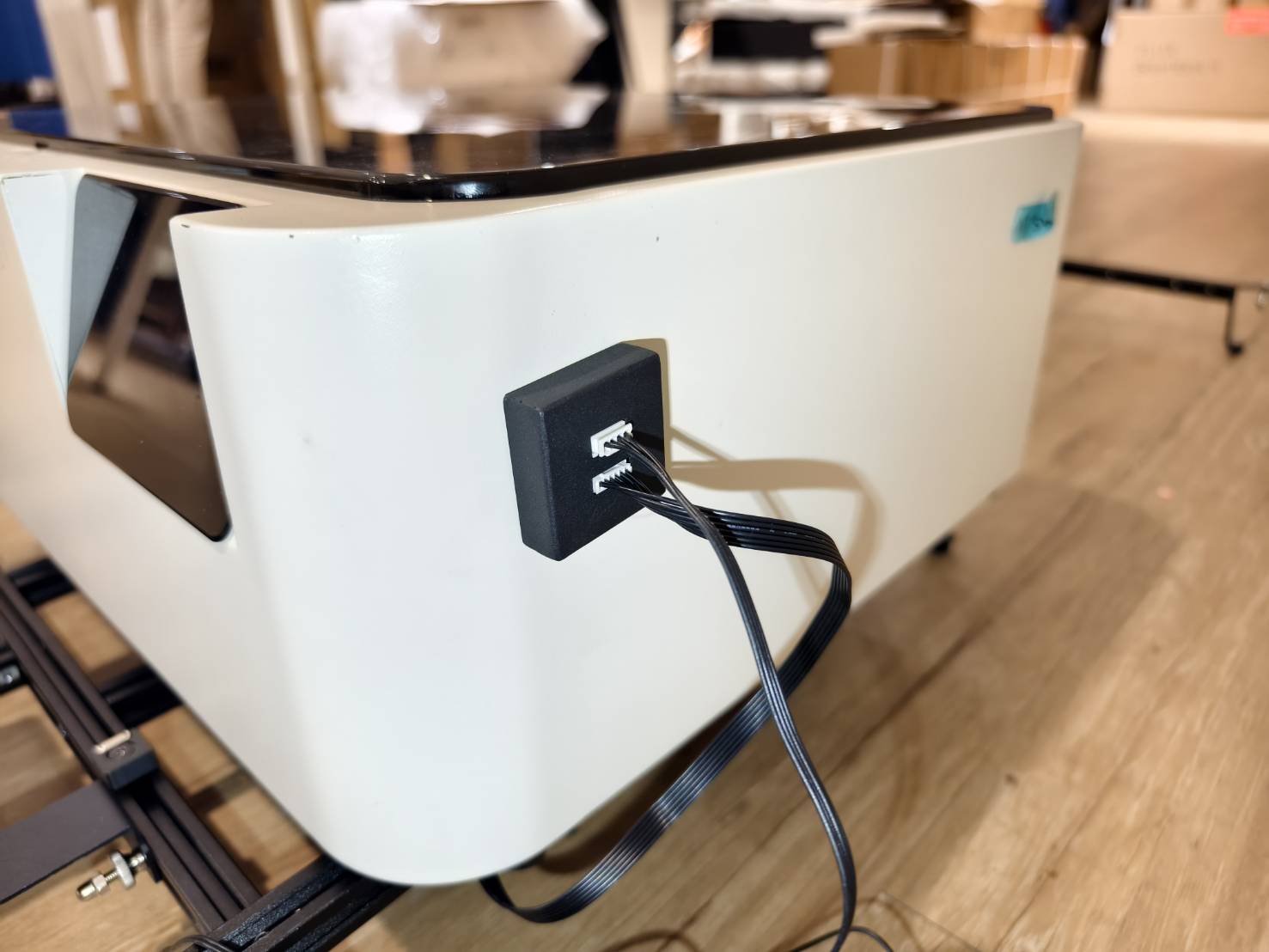

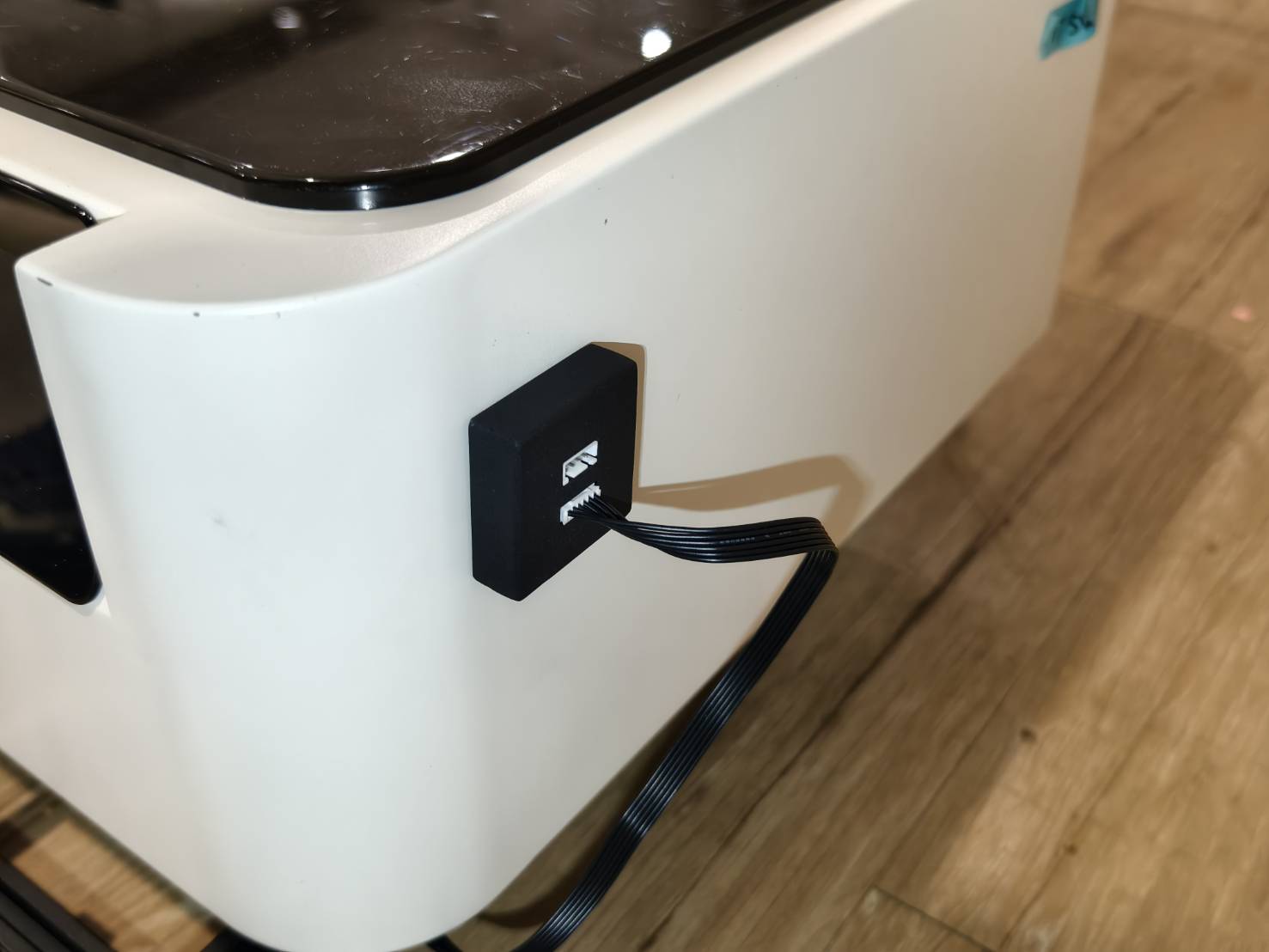

Localice el adaptador, inserte el otro extremo del cable de conexión en la caja y, a continuación, conecte el adaptador a la máquina.

Paso 26

Si hay una brida en el cable de conexión del alimentador, córtela.

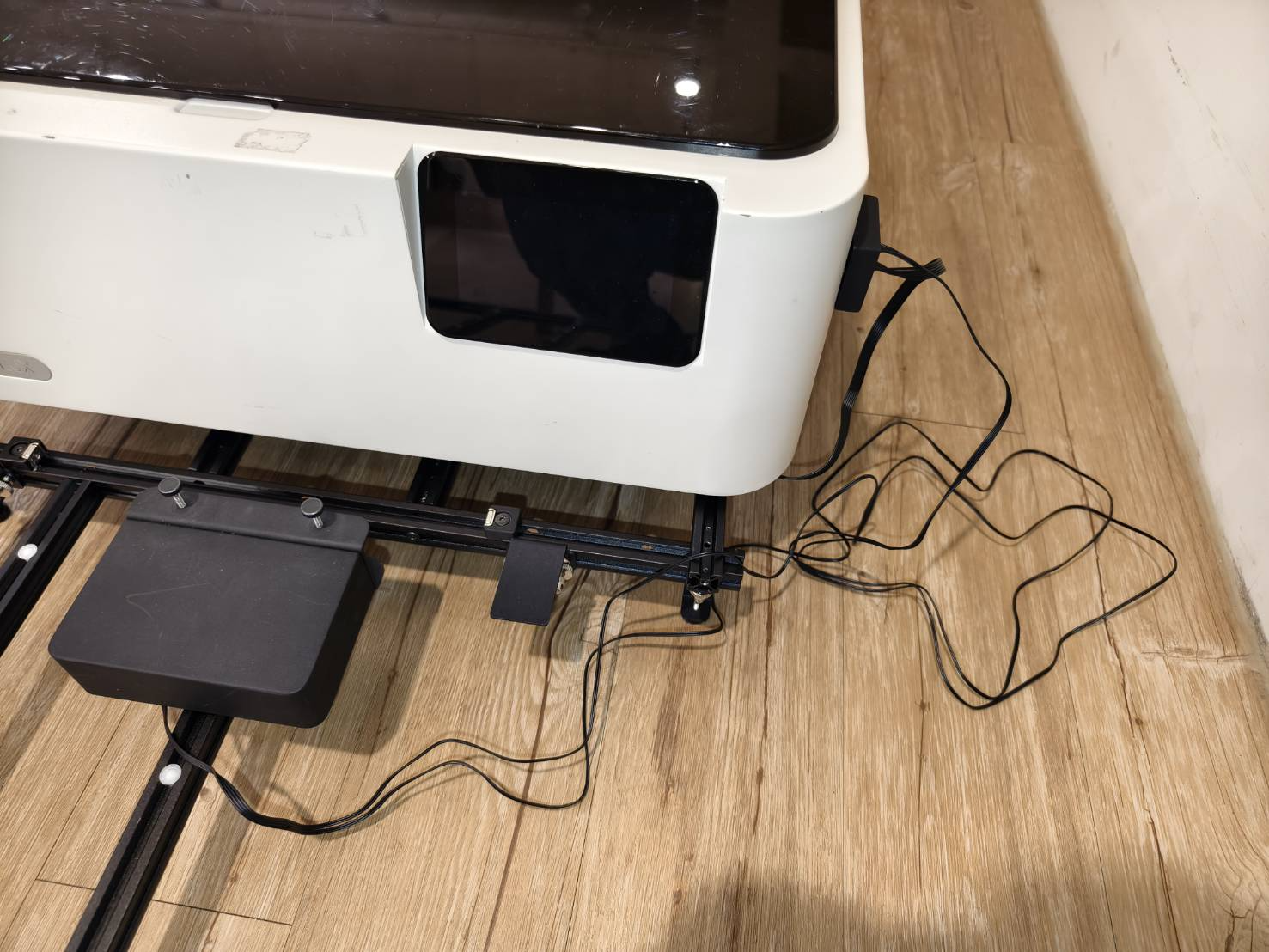

Conecte el cable del alimentador al adaptador.

Paso 27

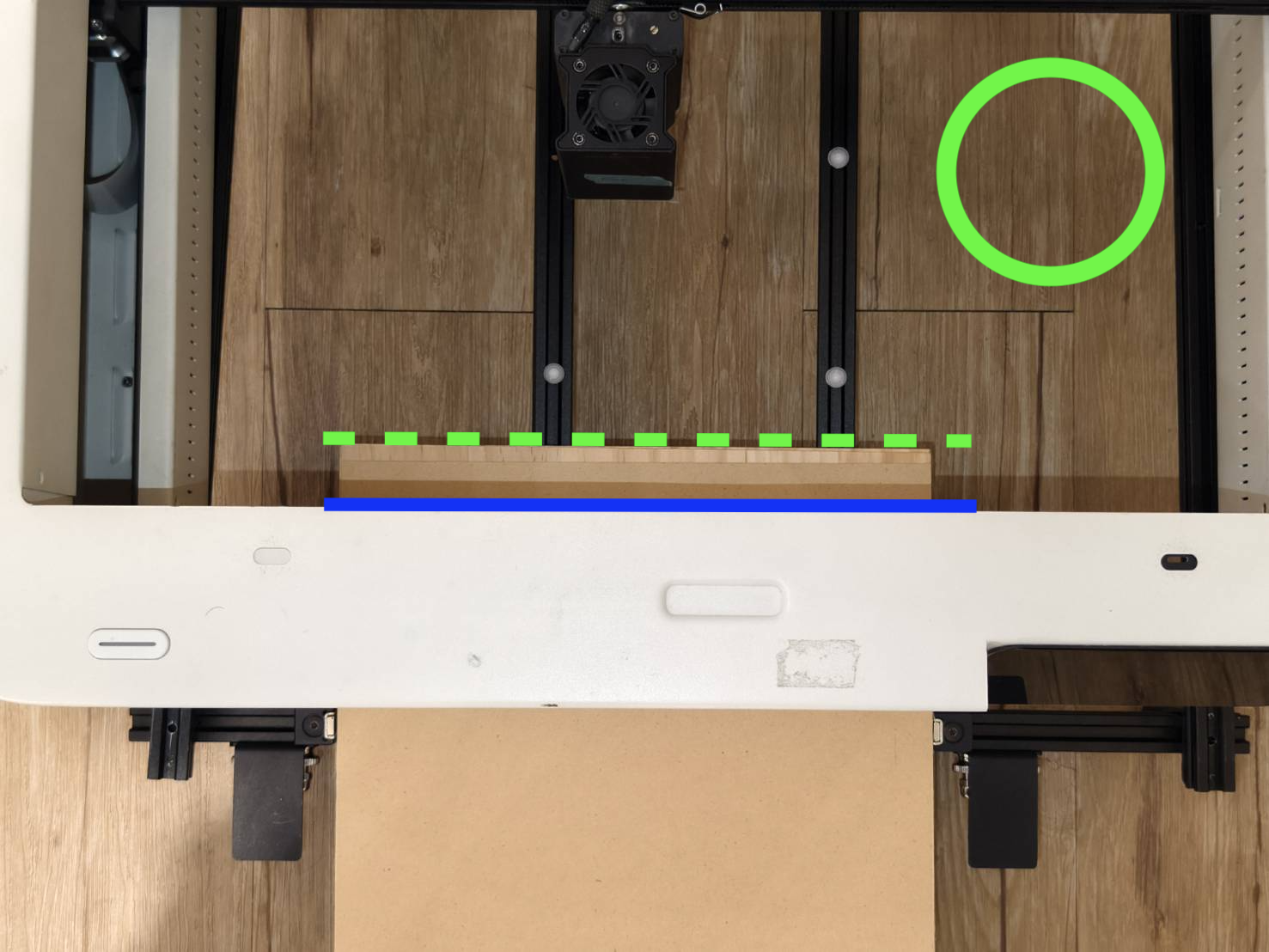

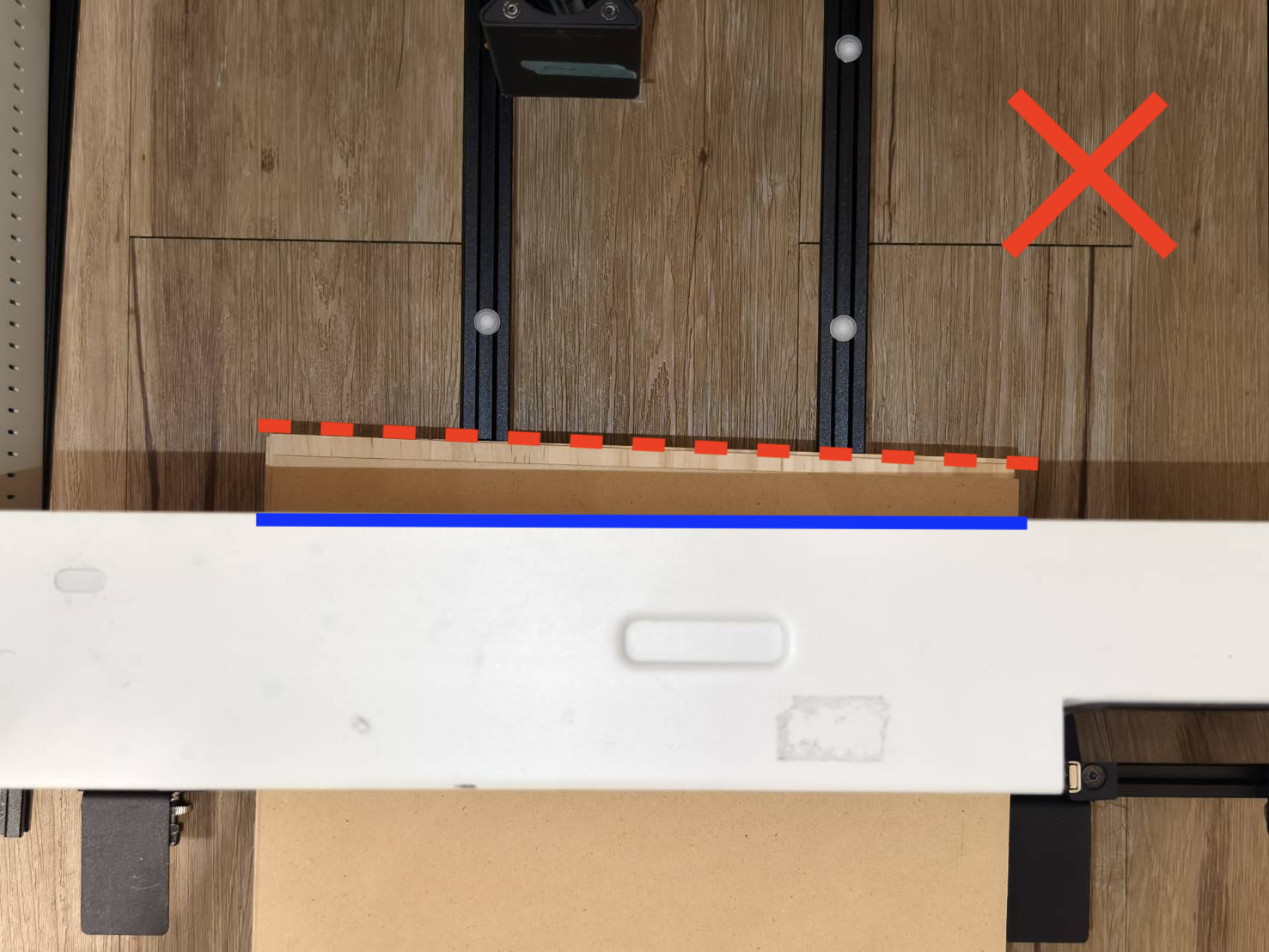

Coloque el material, asegúrese de que esté nivelado contra el alimentador y luego apriete los tornillos de mariposa para fijar el material. C22固定材料.jpeg

Nota: Cuando la cubierta inferior está abierta, es posible que la sonda de enfoque automático no pueda alcanzar la superficie del material. En este caso, deberá elevar el material aproximadamente 10-12 mm. Si el material en sí ya tiene más de 12 mm de grosor, no es necesaria una elevación adicional.

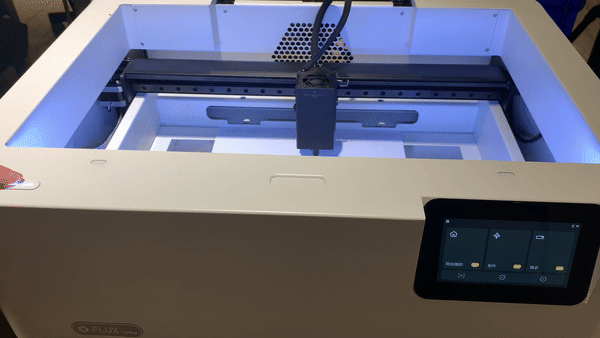

En el ejemplo que se muestra en el vídeo a continuación, el material se eleva 10 mm utilizando dos tableros de madera de 5 mm, siendo la tercera capa el material real que se va a grabar.

Empuje y tire del material hacia adelante y hacia atrás para probarlo, mientras observa la apariencia del material bajo la cubierta inferior de la máquina para confirmar si está nivelado.

Paso 28

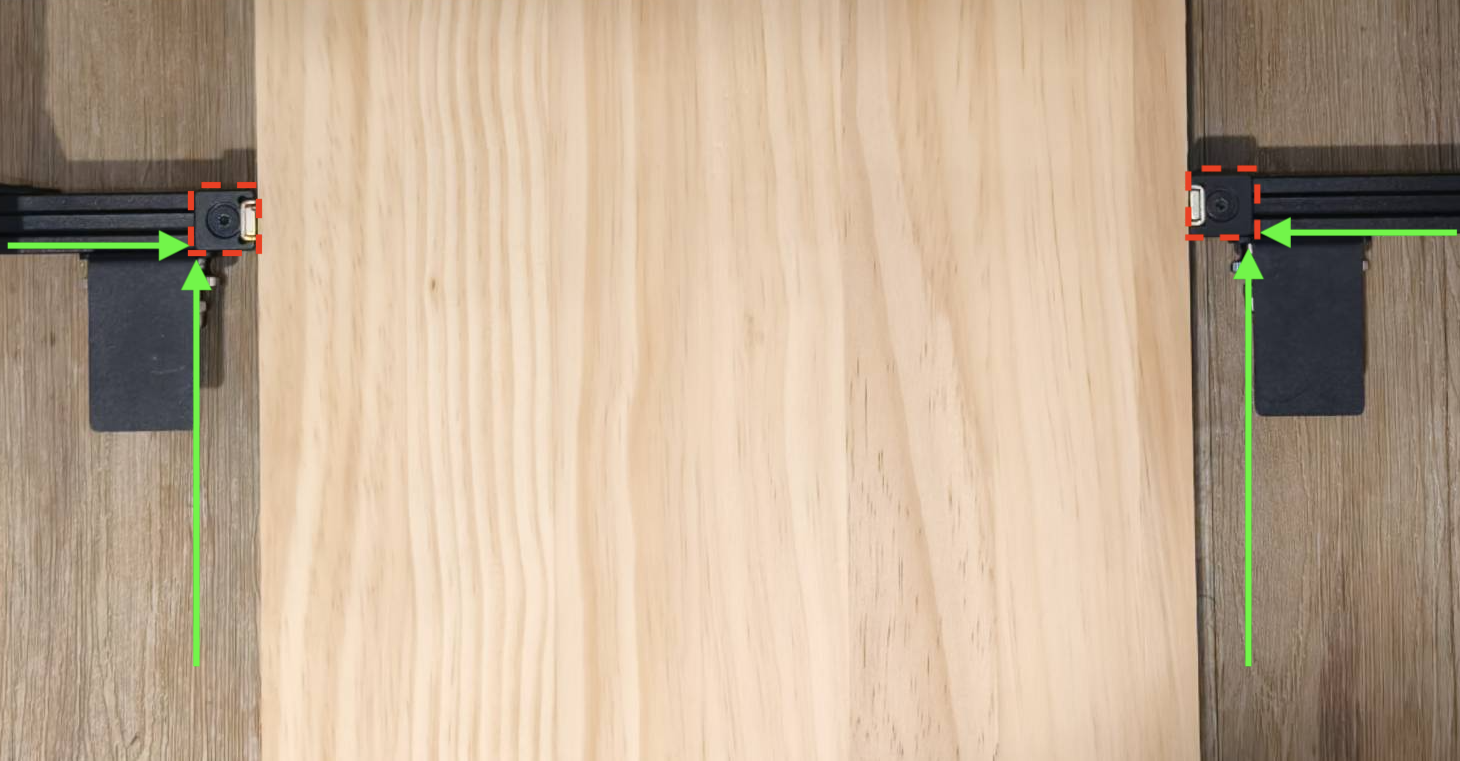

Ajuste la posición de los imanes del carril limitador instalados en el paso 14. C23調整限位磁鐵塊.gif

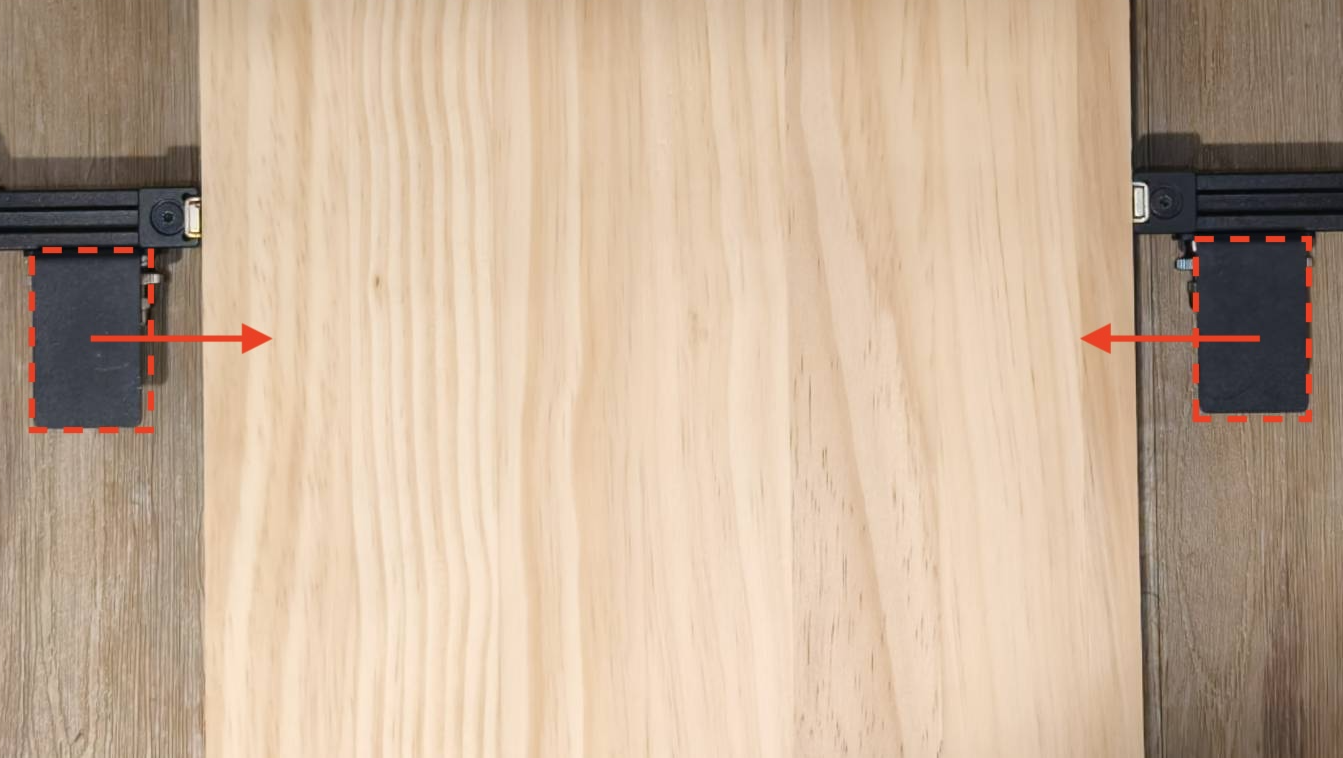

Ajuste la posición de la plataforma del rodillo guía de borde según el vídeo a continuación, alineándola al ras con el borde exterior del imán del carril limitador.

Instale los rodillos. Los rodillos con resorte se pueden instalar tanto en el lado izquierdo como en el derecho sin restricciones. Su función principal es evitar la desviación del material.

Instalación inversa (para materiales con grosor inferior a 5 mm)


Instalación hacia adelante（para materiales con un grosor superior a 5 mm）

Paso 29

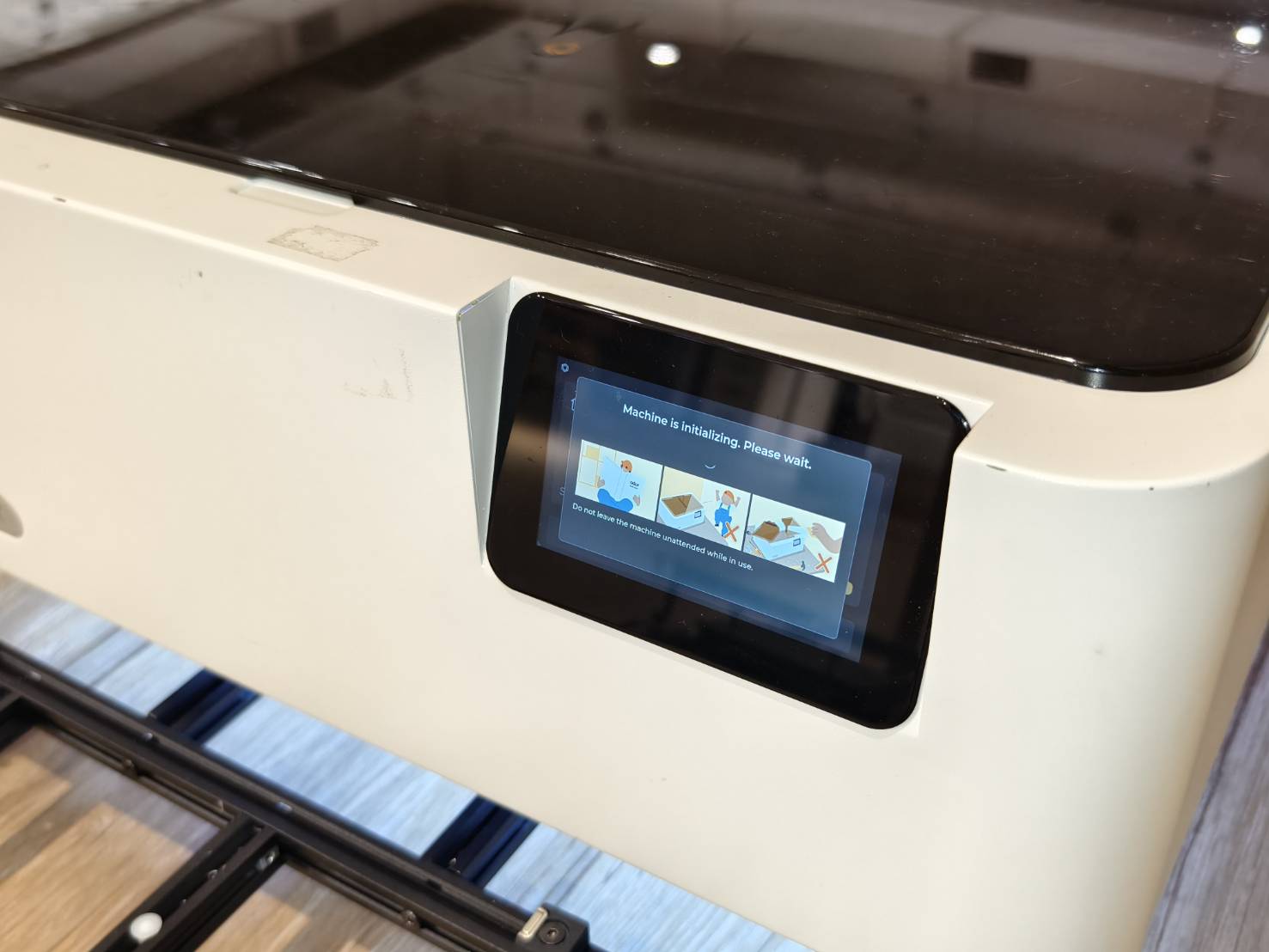

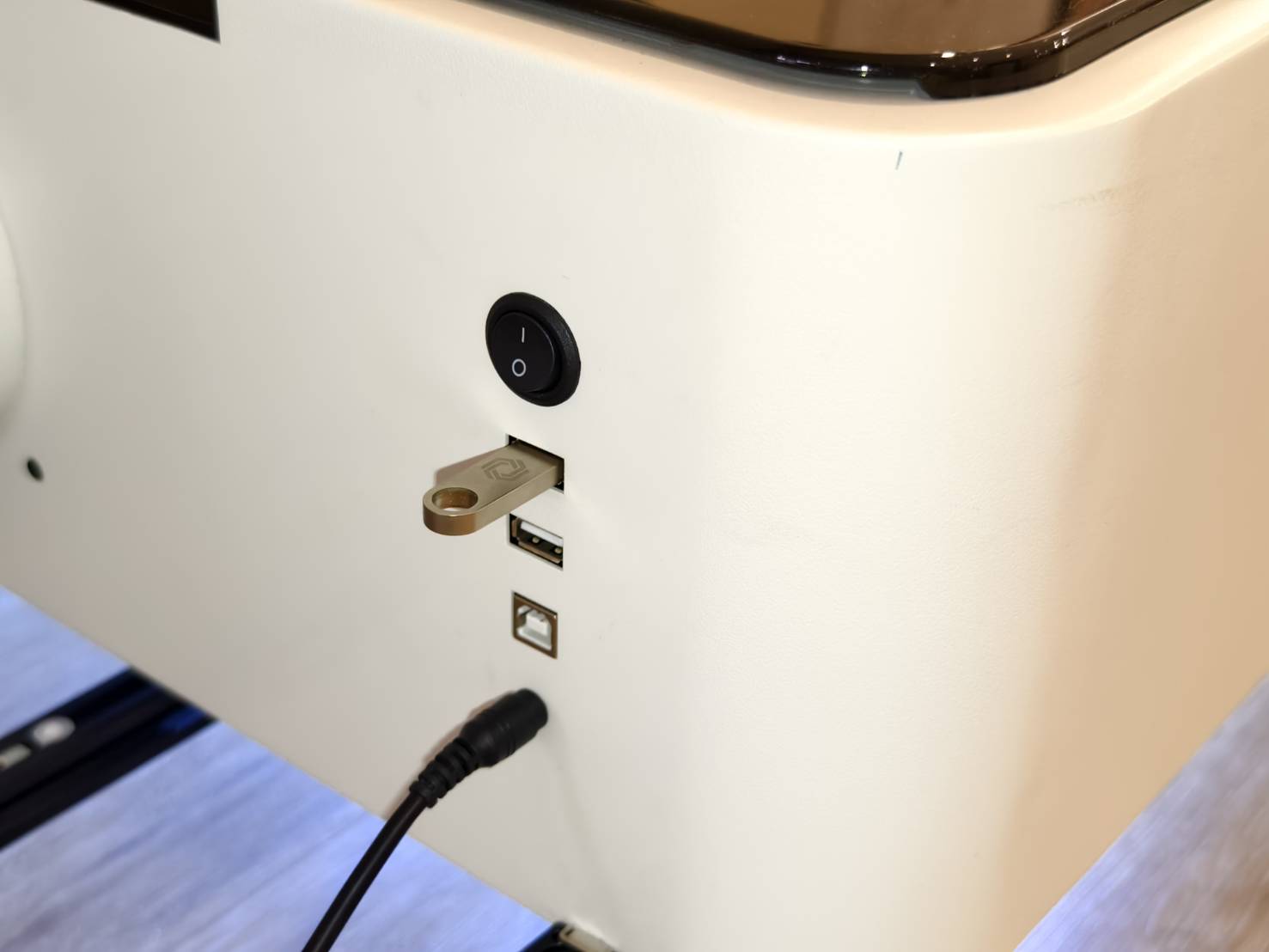

Encienda la máquina.

Asegúrese de que el bloqueo de seguridad esté insertado en la parte trasera de la máquina.

Paso 30

Asegúrese de estar utilizando las siguientes versiones de software y firmware.

Versión de Beam Studio 2.5.3 o superior (Tutorial)	Versión de Firmware 5.3.8 o superior. (Tutorial)

Paso 31

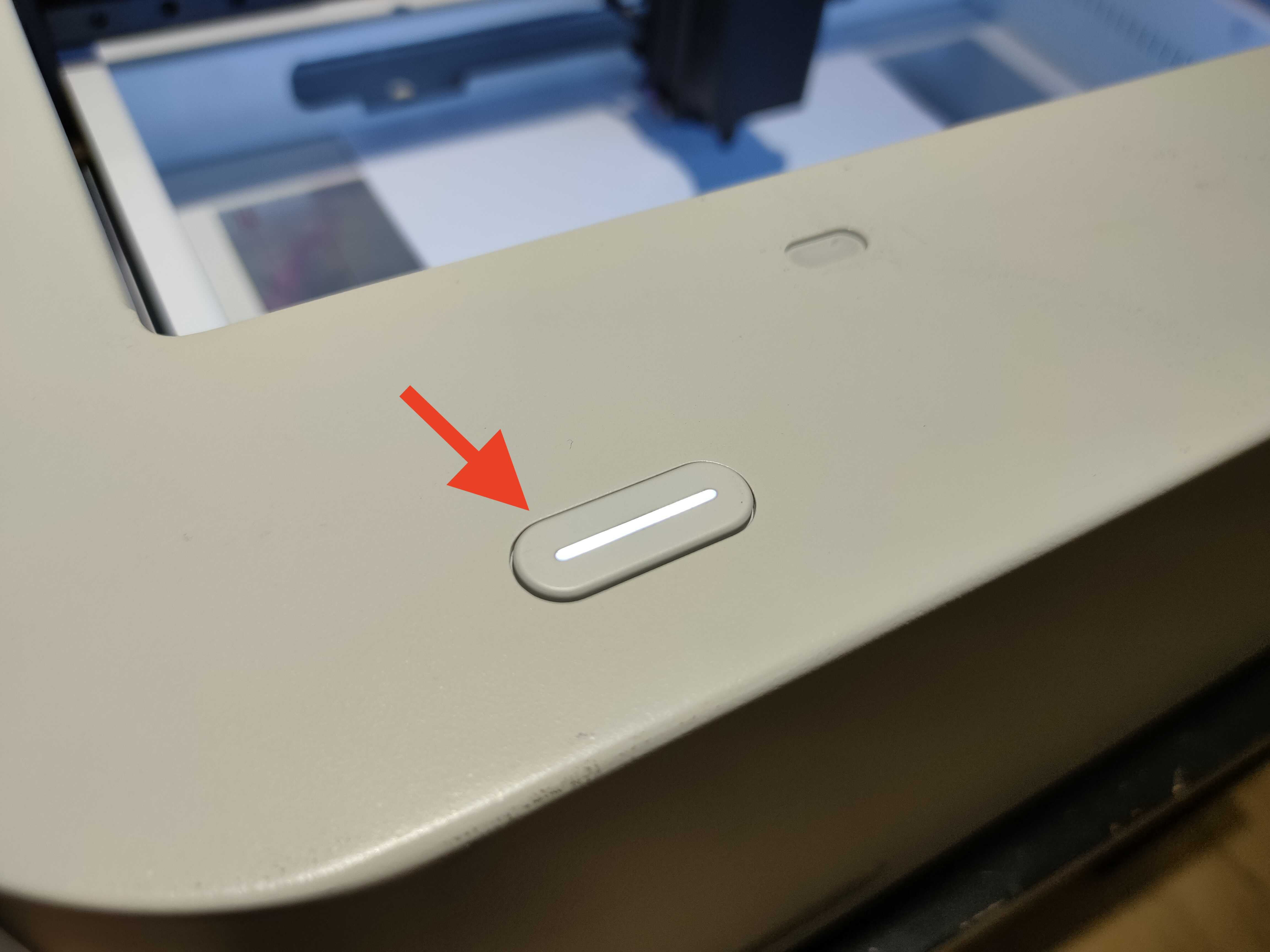

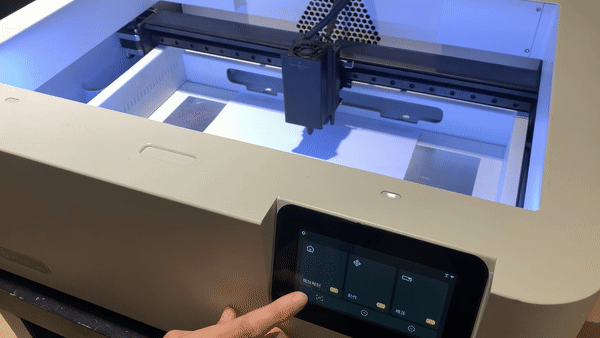

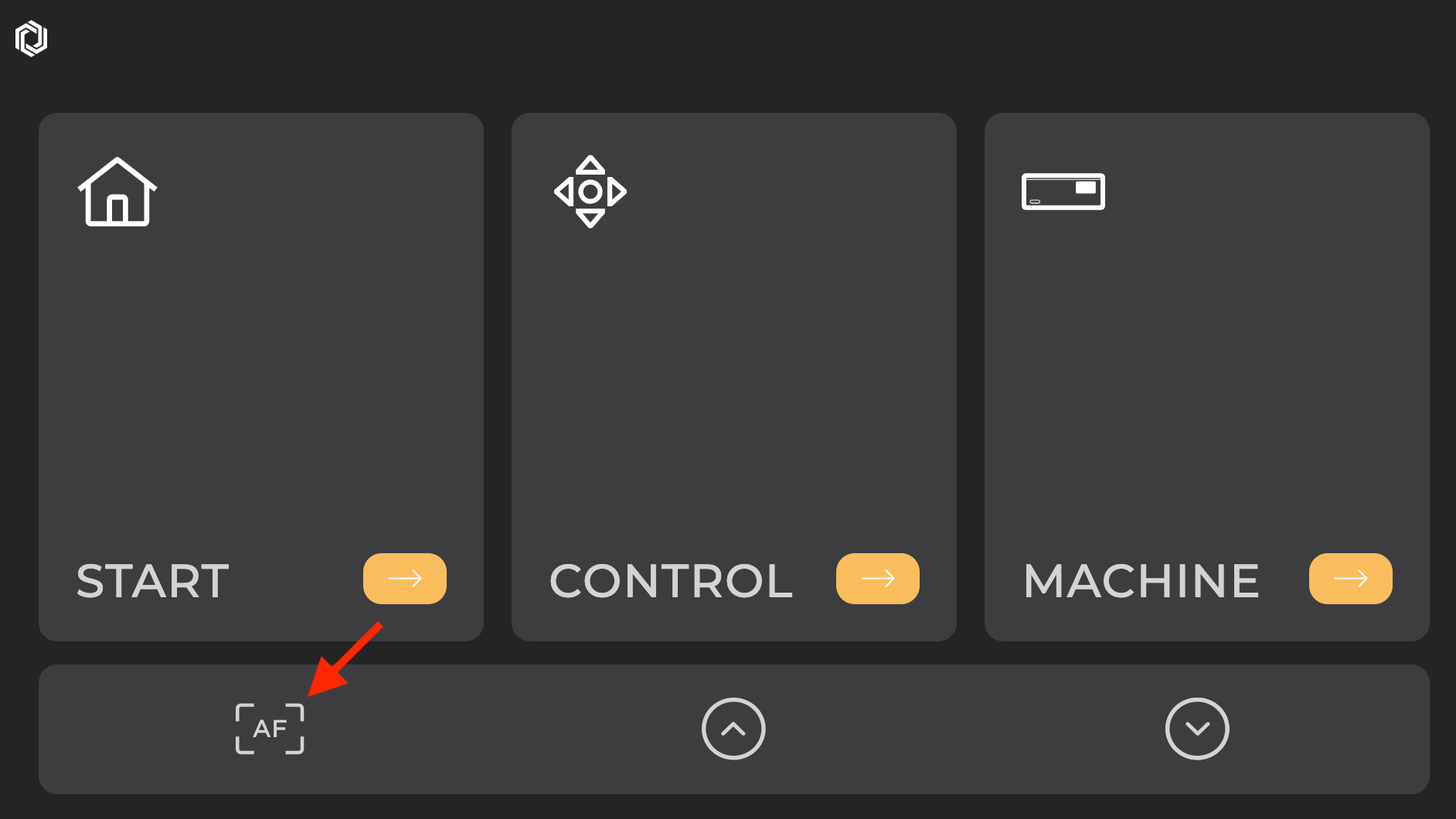

Realice el enfoque utilizando el botón AF de la pantalla o el botón físico del lateral izquierdo.

Mantenga pulsado el botón AF en el panel de la máquina.	Haga doble clic en el botón de enfoque en el lateral izquierdo de la máquina.

Paso 32

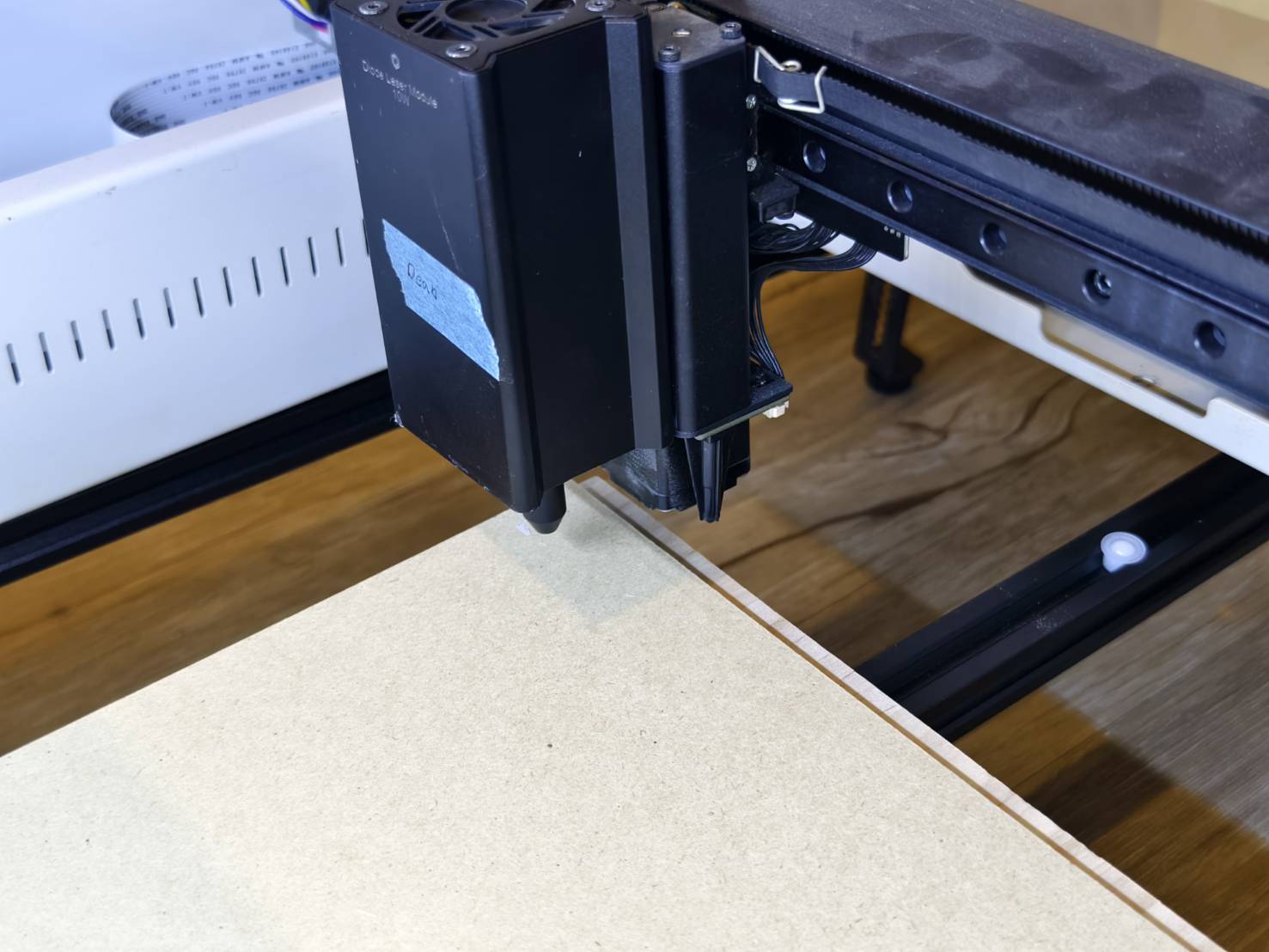

Mueva el cabezal láser al área que desee grabar o cortar y, a continuación, cierre la tapa.

Paso 33

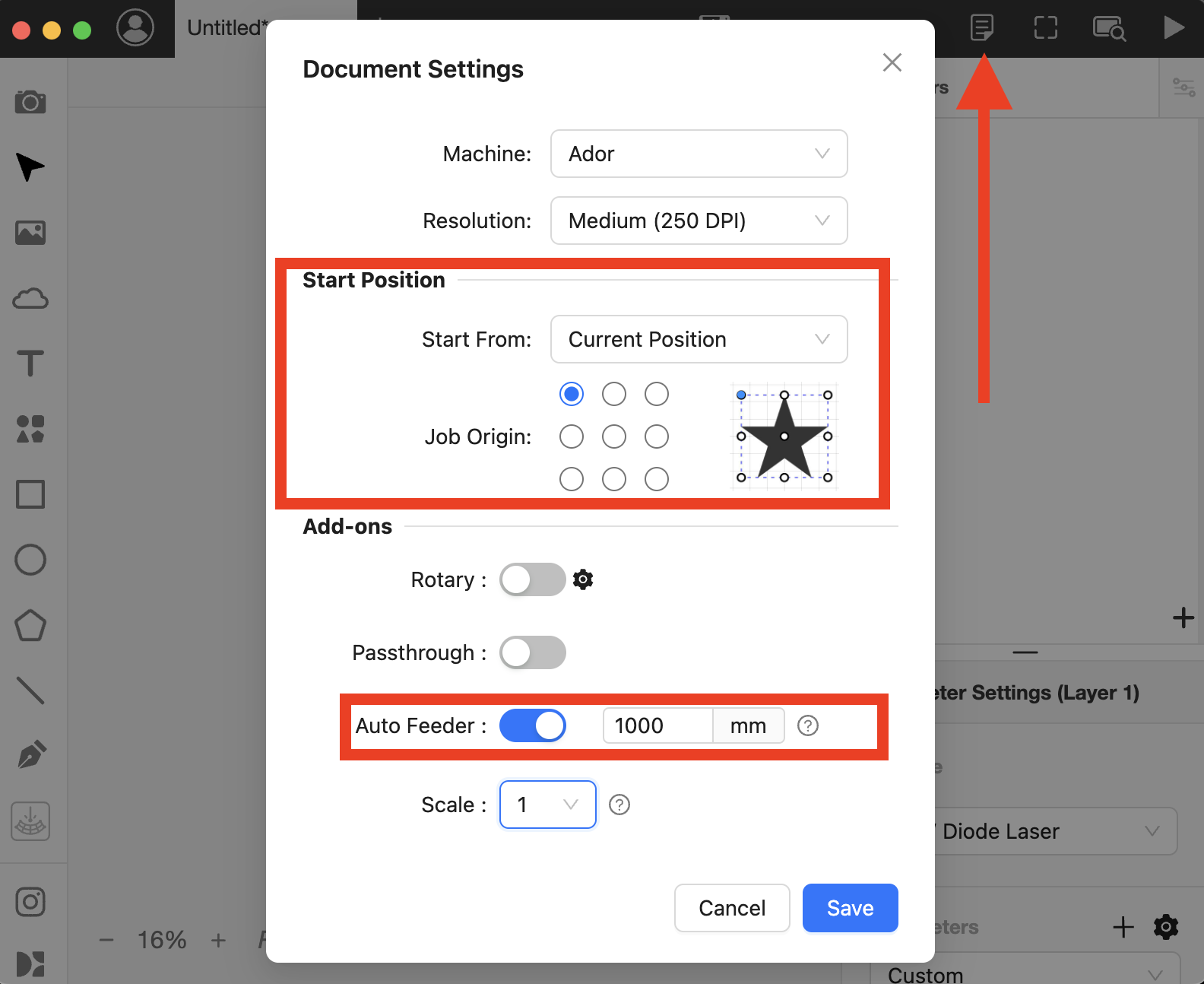

Inicie Beam Studio y abra la Configuración del documento.
Establezca la Posición inicial en la Posición actual y sitúela en la esquina superior izquierda.
Active la función de Alimentador automático e introduzca la longitud aproximada de su material.

Paso 34

Importe o cree un archivo.

Configure los parámetros correctos según su material.

Paso 35

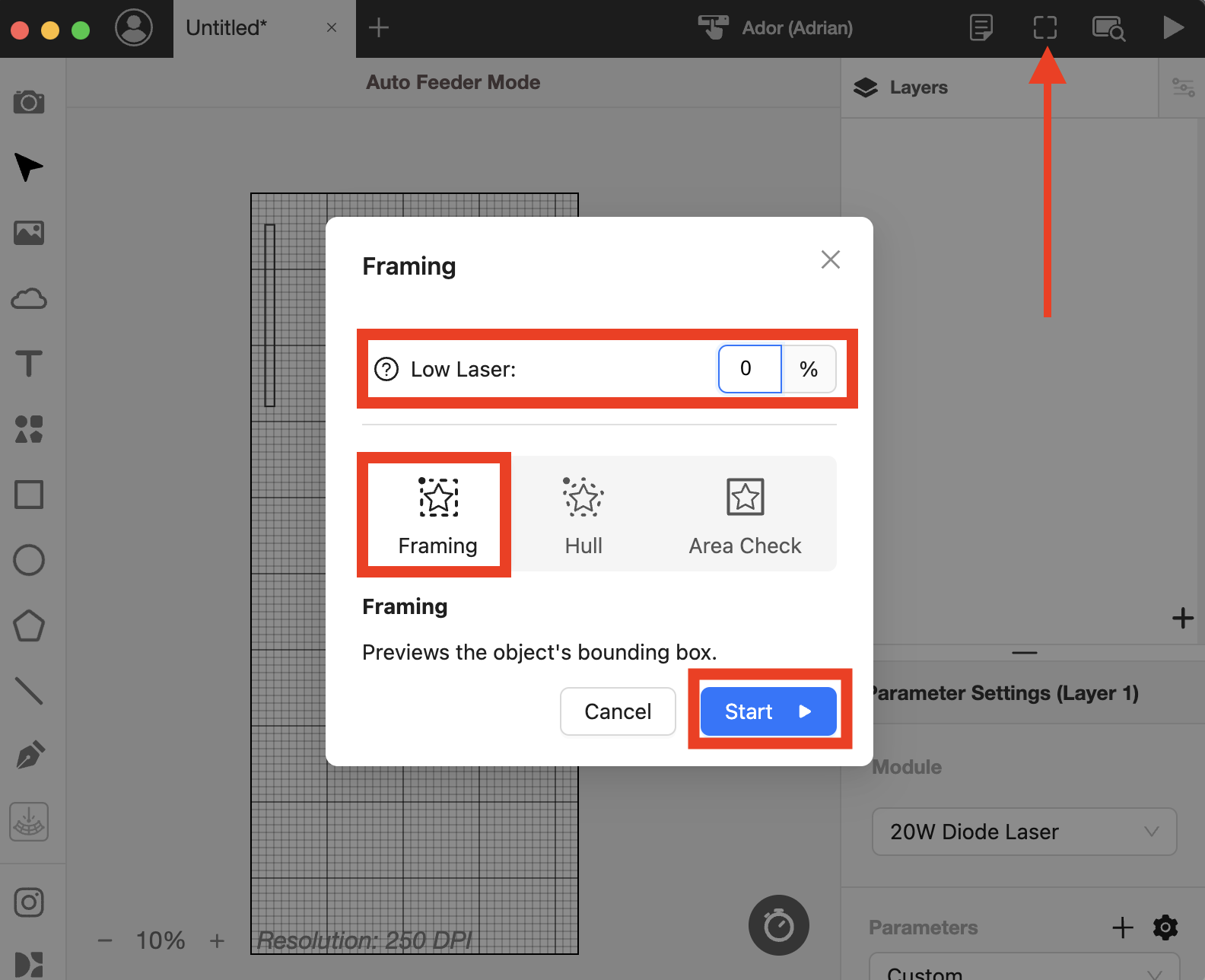

Utilice la función "Encuadre" para previsualizar la trayectoria de grabado.
La función "Láser bajo" permite emitir un láser de baja potencia según el porcentaje que establezca.
Se recomienda establecerlo al 0%. De lo contrario, la trayectoria de grabado podría marcarse en el material.

Paso 36

Inicie el trabajo.

Paso 37

Compruebe el resultado.

Si el tamaño del resultado difiere de su diseño, utilice la función "Escala" en la Configuración del documento de Beam Studio y vuelva a intentarlo.

Esta función permite aumentar o reducir el tamaño del diseño proporcionalmente.

Por ejemplo, si el rectángulo está configurado a 50 cm pero el resultado es de 25 cm, establezca la "Escala" en 2 para que el resultado se amplíe por un factor de 2. (25 cm x 2 = 50 cm >> Resultado)
Otro ejemplo: si el rectángulo está configurado a 50 cm pero el resultado es de 100 cm, establezca la "Escala" en 0.5 para que el resultado se reduzca por un factor de 0.5. (100 cm x 0.5 = 50 cm >> Resultado)

#FIN
