Descripción
Este artículo le guiará sobre cómo iniciar una tarea de grabado con el Alimentador Automático.

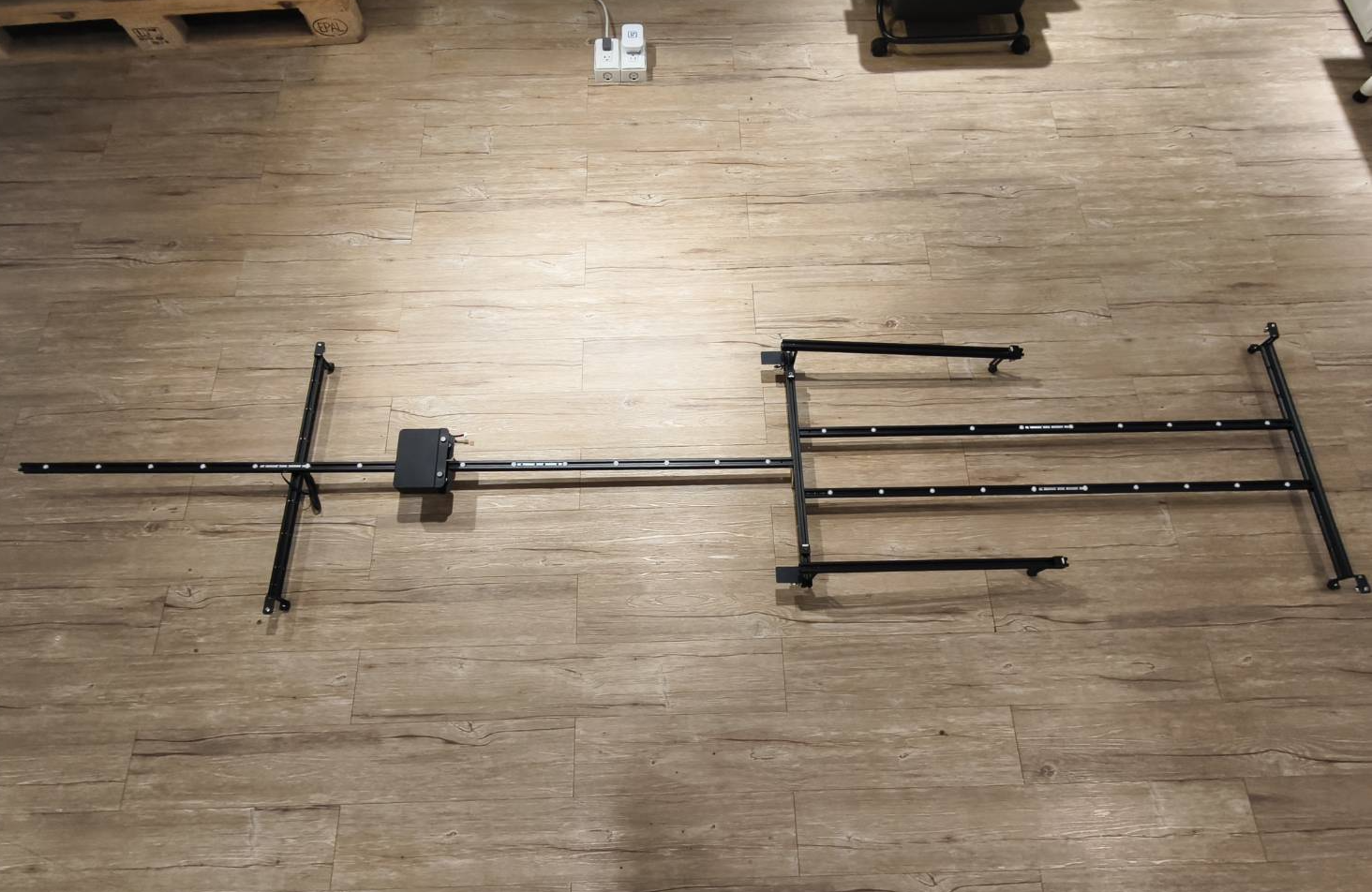

Desembalaje:
| Paquete del Alimentador Automático | |||
| # | Nombre del Artículo | Descripción | Cant. |
| 1 | Alimentador | La parte principal que controla el movimiento del material y la trayectoria de grabado. | 1pc |
| 2 | Riel | La parte tiene ruedas de bolas blancas incorporadas, permitiendo que el material se desplace suavemente. | 5pcs |
| 3 | Viga de fijación del riel | Son las barras o vigas que se instalarán horizontalmente para estabilizar la estructura. | 1pc |
| 4 | Correa | Es la correa dentada que se montará en el alimentador, responsable de su movimiento. | 1pc |
| 5 | Abrazadera de la correa | Es el retenedor de la correa utilizado para fijar la posición de la misma. | 2 unidades |
| 6 | Conector de raíles | Se utiliza para unir los raíles y obtener una longitud mayor. | 6 unidades |
| 7 | Rodillos guía de borde | Se utilizan para limitar la posición del material y evitar que se desvíe en la dirección incorrecta. | 1 juego |
| 8 | Plataforma de rodillos guía de borde | Es la plataforma donde se apoyan los rodillos. La posición de las plataformas se puede ajustar según el tamaño del material. | 2 unidades |
| 9 | Elevador de raíl | Se puede considerar como un pie utilizado para elevar la estructura. | 5pcs |
| 10 | Adaptador | Es el adaptador del cable con una ranura para el cable de la máquina y otra para el cable del alimentador. | 1pc |
| 11 | Imán de raíl | El propósito de esta pieza es limitar la posición del material de manera similar a los rodillos. También se utiliza para fijar la estructura a la máquina. | 4 unidades |
| 12 | Soporte de posicionamiento en forma de L | El imán se instalará en el soporte para fijarlo a la máquina. | 2 unidades |
| 13 | Tuerca en T M5 | Será la tuerca para el imán. | 4 unidades |
| 14 | Abrazadera de carril | Se utilizará para fijar el montaje en la máquina. Algunas configuraciones no necesitarán esta pieza. | 1pc |
| 15 | Cable | Cable para conectar la máquina y el adaptador. | 1pc |
| 16 | Tornillo M5*6 | Tornillo corto | 6 unidades |
| 17 | Tornillo M5*12 | Tornillo mediano | 6 unidades |
| 18 | Tornillo M5*22 | Tornillo largo | 6 unidades |
| 19 | Destornillador hexagonal M4 | Esta herramienta se utiliza para realizar el montaje. | 1pc |
| 20 | Llave Allen de 2,5mm | Esta herramienta se utiliza para realizar el montaje. | 1pc |
| 21 | Llave Allen de 2mm | Esta herramienta se utiliza para realizar el montaje. | 1pc |
| 22 | Llave fija de 10mm | Esta herramienta se utiliza para ajustar o sustituir la rueda del alimentador. | 1pc |
| 23 | Rueda de bola blanca | Esta es la pieza de repuesto para las ruedas de bola blancas que están integradas en los carriles. | 3 uds. |
| Paquete de extensión | |||
| # | Nombre del Artículo | Descripción | Cant. |

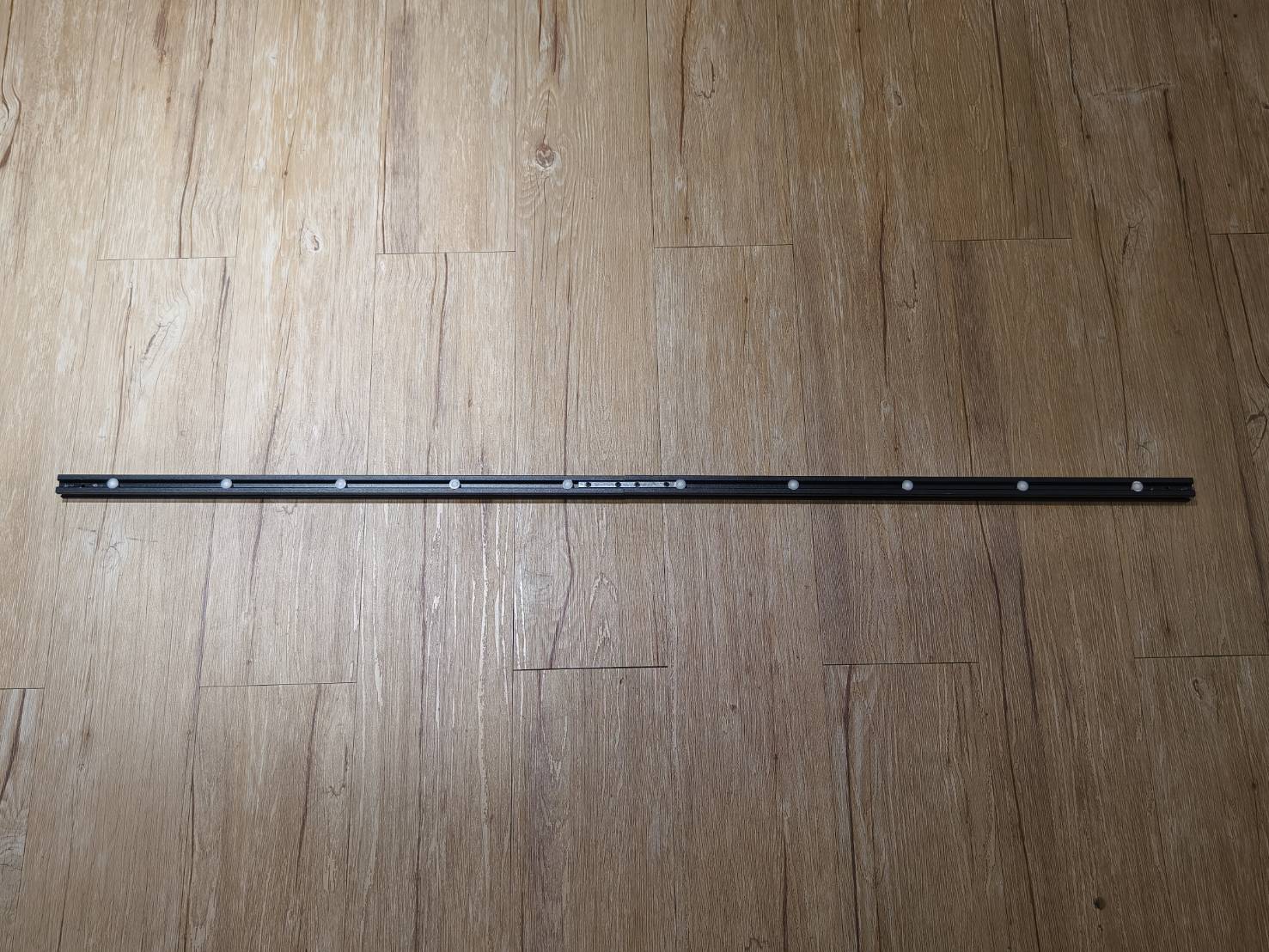

| 1 | Riel | La parte tiene ruedas de bolas blancas incorporadas, permitiendo que el material se desplace suavemente. | 6 unidades |
| 2 | Conector de raíles | Se utiliza para unir los raíles y obtener una longitud mayor. | 6 unidades |
| 3 | Viga de fijación del riel | Son las barras o vigas que se instalarán horizontalmente para estabilizar la estructura. | 2 unidades |
| 4 | Elevador de raíl | Se puede considerar como un pie utilizado para elevar la estructura. | 5pcs |
| 5 | Tornillo M5*6 | Tornillo corto | 8 uds. |
| 6 | Tornillo M5*22 | Tornillo largo | 6 unidades |
| 7 | Tornillo M5*25 | Tornillo extralargo | 4 unidades |
| 8 | Correa de 3 m (300 mm) | Esta correa se utilizará para reemplazar la original cuando se use la configuración más larga. | 1pc |
| 9 | Cable de extensión | Este cable se utilizará para prolongar el cable del alimentador cuando se use la configuración más larga. | 1pc |
| 10 | Rueda de bola blanca | Esta es la pieza de repuesto para las ruedas de bola blancas que están integradas en los carriles. | 3 uds. |
Paso 1
Retire la base metálica de Ador.
Desenrosque estos dos tornillos para retirar la base metálica.
Retire la base metálica levantando ligeramente la máquina y extrayendo la base directamente.
Paso 2
Apague la máquina y desconecte el cable de alimentación.
Paso 3

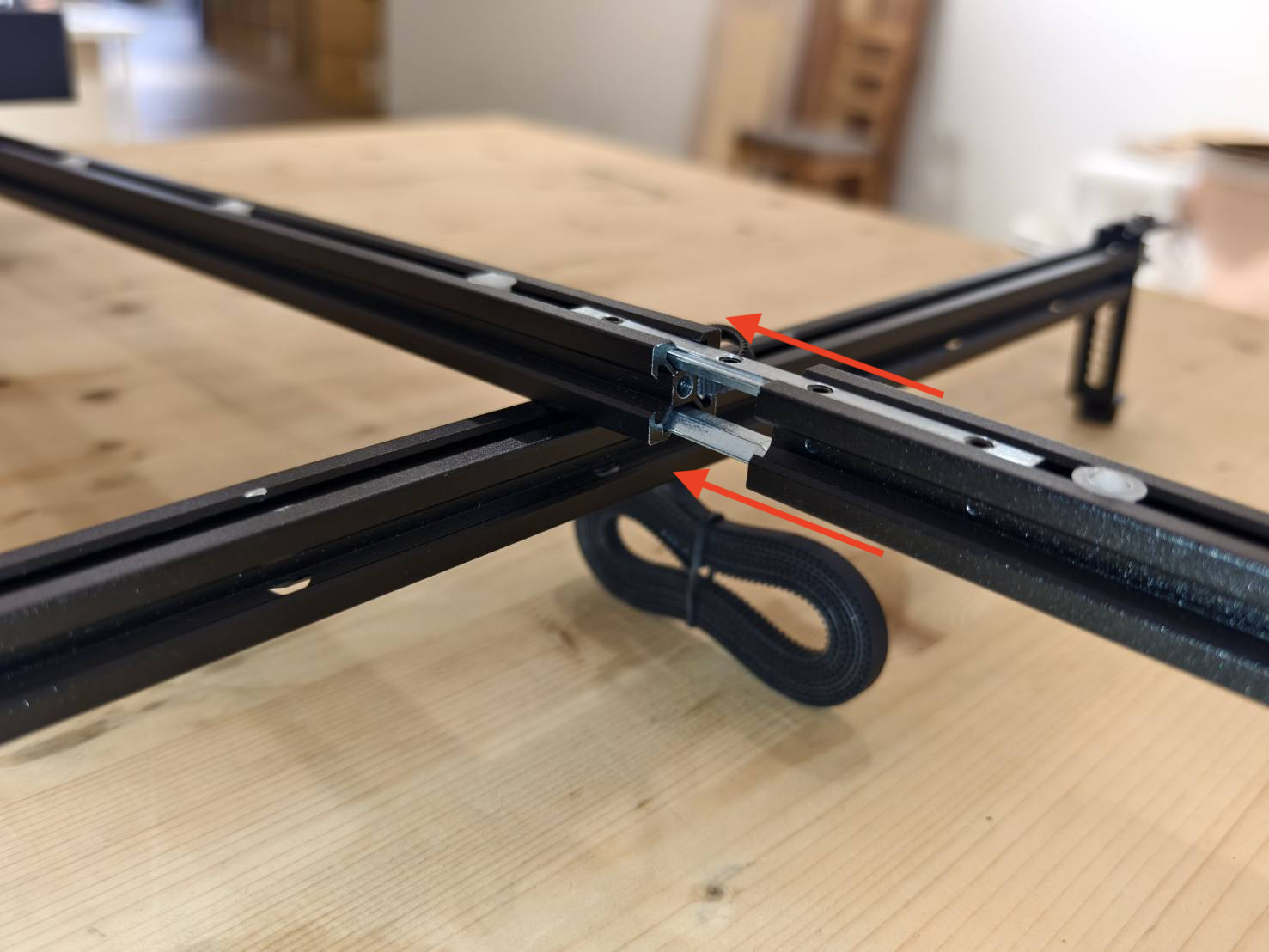

Localice el riel principal (el que tiene una correa) y retire los conectores del riel.
(Es posible que haya otros conectores de rieles en otros rieles.)
Paso 4
Suelte la correa y localice su lado largo.
Afloje el tensor de la correa utilizando la llave Allen pequeña.
| Lado Corto de la Correa | Lado Largo de la Correa |
Mientras tanto, por favor apriete el tensor de la correa en el lado corto.
Paso 5
Prepare el alimentador y el carril principal.
Inserte el carril principal en la polea introduciendo primero el lado largo de la correa.
Enganche la correa hacia arriba en el engranaje y guíela hacia abajo, formando una forma de pico.
Es fundamental insertarlo en esta dirección, asegurándose de que el lado largo de la correa quede en el mismo lado que la superficie plana del alimentador.
Paso 6
Prepare dos conectores de carril y un carril de extensión (con ruedas blancas).

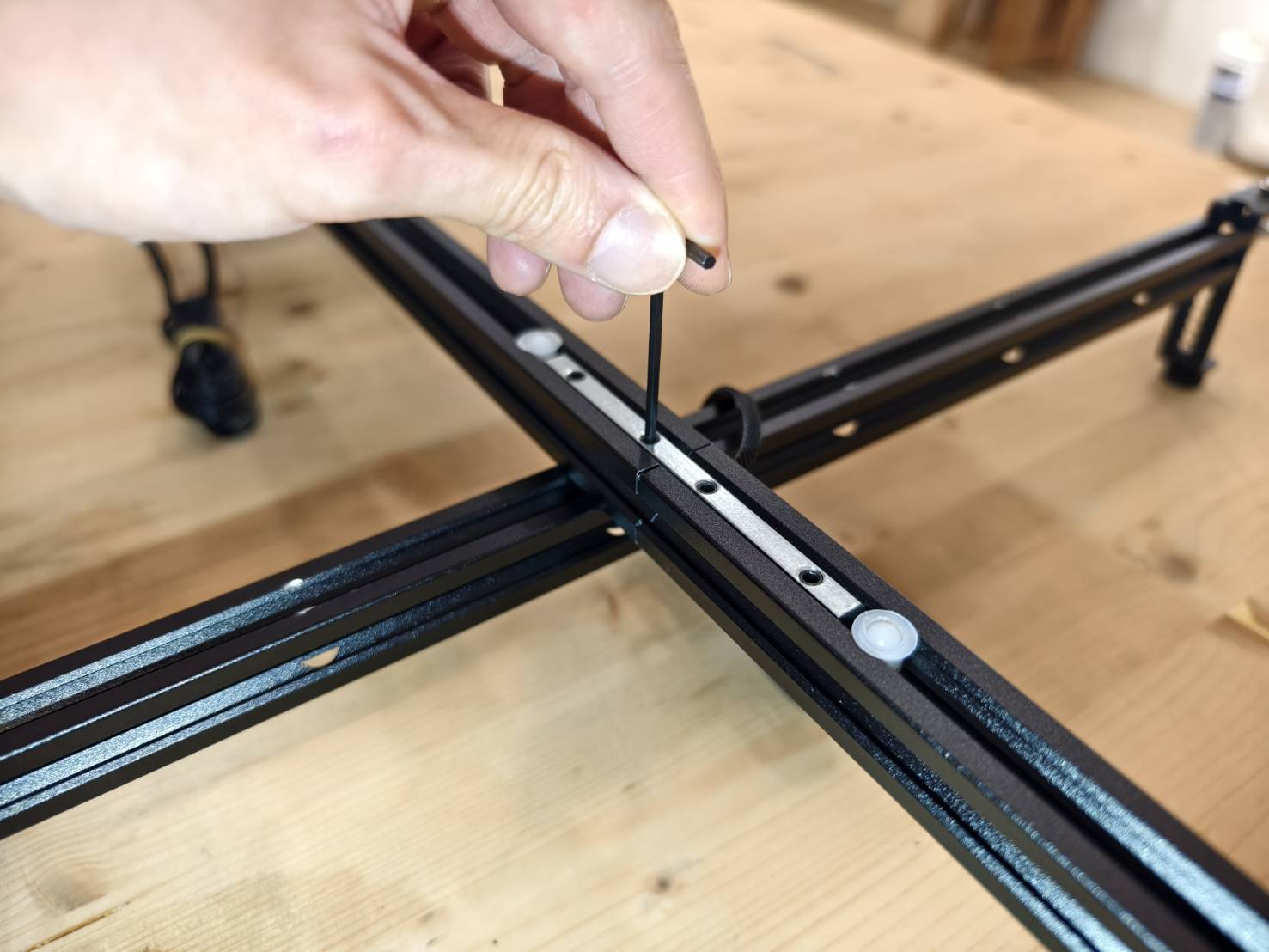

Cada bloque tiene cuatro tornillos. Fije dos tornillos en el carril principal y dos en el carril de extensión para lograr una sujeción firme.
(Nota: Asegúrese de que el carril de extensión tenga ruedas blancas, ya que estas son para el movimiento de los alimentadores. Los conectores deben estar en el mismo lado que las ruedas blancas y en la parte inferior de estas.)
Paso 7
Fije la correa en el lado largo con el tensor de la correa que se retiró anteriormente.
(Asegúrese de que la correa esté bien tensada antes de fijarla).
Compruebe que la correa esté correctamente enganchada en la polea. Si no lo está, retire el retenedor de la correa y vuelva a insertar el alimentador.
Paso 8
Prepare un carril y un tornillo M5x22.
Fije el carril a la viga cerca del orificio del tornillo central.
Paso 9
Prepare un carril y un tornillo largo (M5x22).
Fije el carril a la viga cerca del orificio del tornillo central.
Paso 10

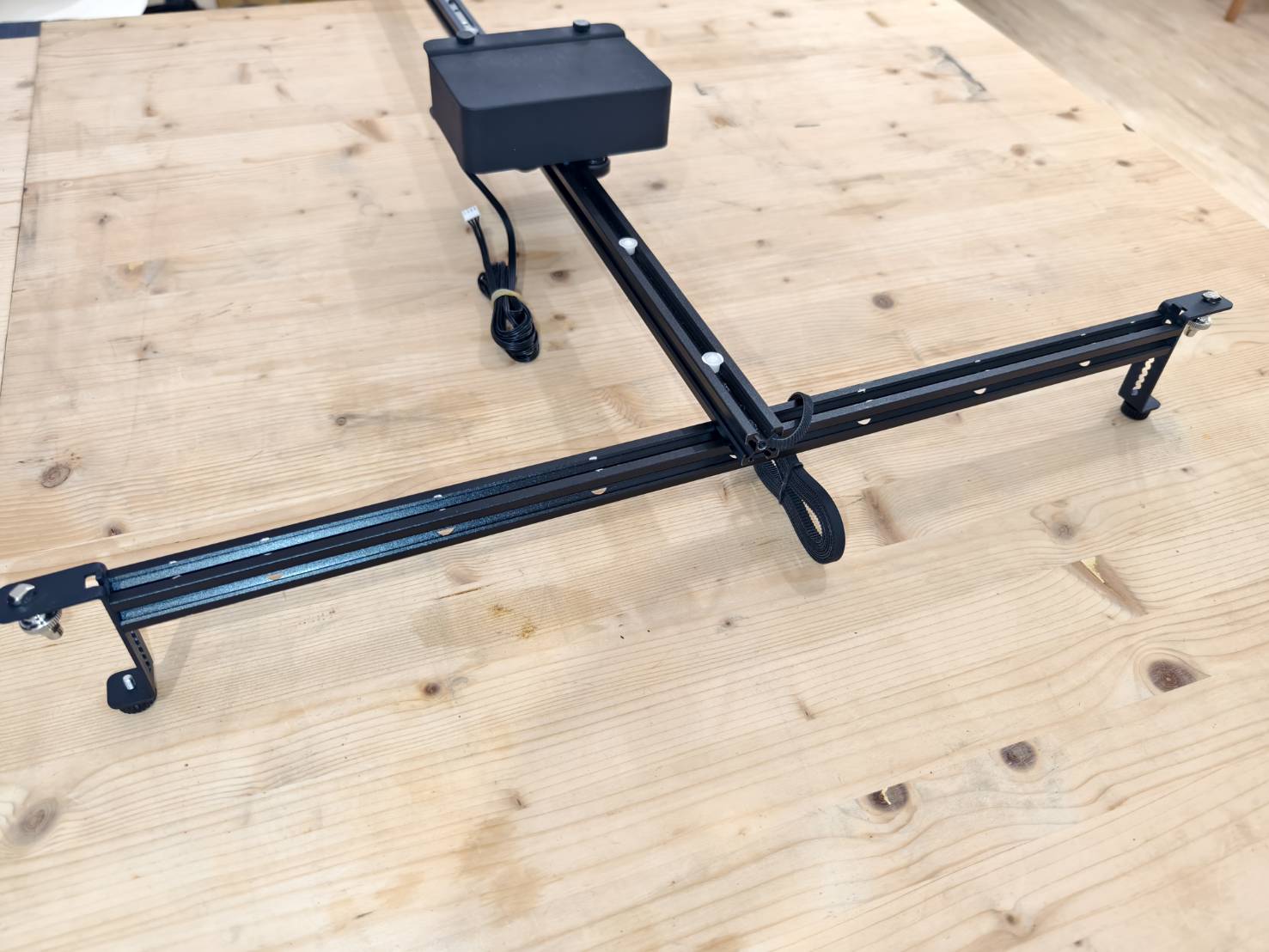

Prepare 2 elevadores de carril y 2 tornillos medianos (M5x12).
Instale los elevadores de carril en ambos lados de la viga de fijación del carril, con el tornillo apretado a mano orientado hacia el lado del alimentador.
Paso 11
Prepare dos carriles.
Instale los dos carriles en la parte superior de las patas de soporte en ambos lados, con los rodillos blancos orientados hacia abajo. Fíjelos utilizando los tornillos apretados a mano.
Paso 12
Prepare 2 elevadores de carril.
Instale los elevadores de carril debajo de los bordes de los carriles en ambos lados y fíjelos utilizando tornillos apretados a mano.
Paso 13
Prepare 2 imanes de carril y tornillos M5\*22.
Instale los imanes de carril en el borde superior de los dos lados del carril, asegurándose de que el lado magnético plateado esté orientado hacia el alimentador.
Paso 14
Prepare 2 imanes de carril, 2 tornillos medianos (M5x12) y 2 tuercas en T.
Combine las tuercas y los tornillos, pero no los apriete completamente; asegúrese solo de que los tornillos estén enganchados.
A continuación, instale los bloques magnéticos en la parte superior de la viga de fijación del carril, asegurándolos temporalmente. Su posición se ajustará en pasos posteriores.
Si toda la estructura no está nivelada o la superficie de la mesa no es plana, puede ajustar la altura de los elevadores de soporte.
Paso 15
Prepare dos plataformas de rodillos guía de borde.
Luego, instálelas en la viga de fijación del carril central, orientadas hacia atrás, hacia el lado del alimentador.
Por favor, instale primero las dos plataformas en las posiciones más externas.
Las plataformas se pueden mover y es posible que sea necesario ajustarlas según el ancho de su material, lo cual se explicará más adelante en este artículo.
Paso 16

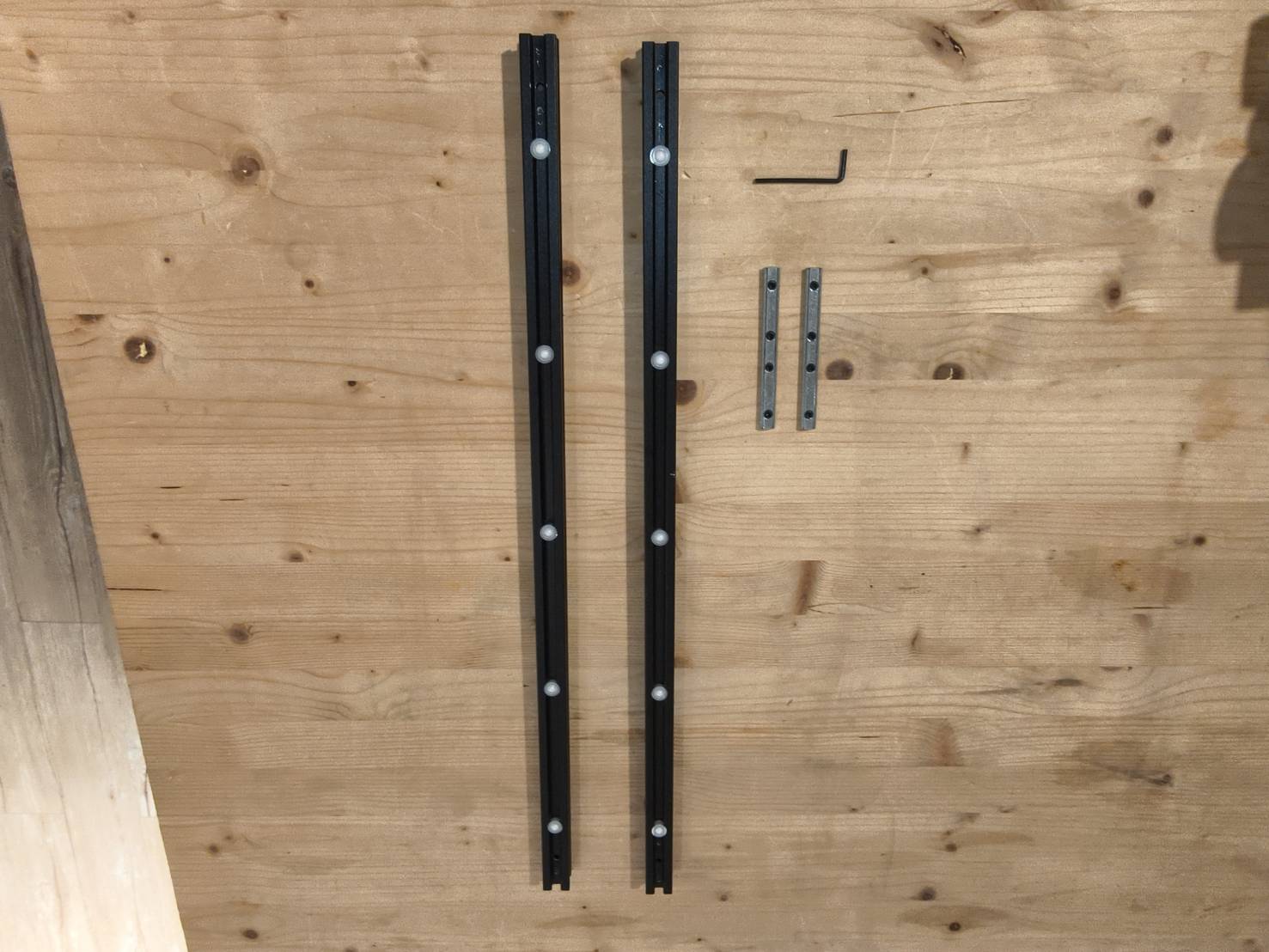

Prepare dos conectores de carril y un carril de extensión (con ruedas blancas).
Extienda el carril y el conector del carril hacia atrás.
Paso 17
Prepare 2 carriles y 2 conectores de carril.
Luego, extienda los carriles conectándolos con los conectores de carril.
Paso 18
Prepare 2 vigas de fijación de carril, 4 elevadores de carril y 4 tornillos cortos (M5\*6).
Utilice los tornillos cortos para fijar los elevadores de carril a ambos extremos de cada viga de fijación de carril. Obtendrá dos conjuntos de ensamblajes de viga de fijación de carril + elevador de carril.
Siga los pasos a continuación para la instalación:
Por favor, confirme que cuando la viga de fijación del carril esté en posición vertical, los orificios de los tornillos estén en los laterales, no en la parte superior o inferior.
Si los orificios no están en los laterales, afloje los tornillos, gire los elevadores de carril y luego apriete los tornillos de nuevo.
Paso 19
Prepare el carril de extensión x1 y el tornillo largo (M5x22) x1.
Instale el carril de extensión en la viga de fijación del carril, utilizando el orificio para tornillo cerca del centro.
Paso 20
Prepare 1 juego de almohadillas para los pies de la viga del carril y 2 tornillos largos (M5x22).
Instálelo en el lado opuesto para fijarlo, con la almohadilla negra de la viga del carril orientada hacia abajo.
Si la estructura general no está nivelada, puede ajustar la altura de las almohadillas o cambiar directamente las posiciones de los tornillos para subir o bajar la altura. Ambas patas de soporte deben ajustarse de manera correspondiente.
Paso 21
Prepare un carril de extensión y un tornillo largo (M5x26).
Primero, gire la viga de fijación del carril para que, cuando esté en posición vertical, los orificios de los tornillos queden orientados hacia arriba.
Instale las vigas de fijación del carril debajo de los carriles, insertando los tornillos desde abajo hacia arriba.
Si la estructura general no está nivelada, puede ajustar la altura de las almohadillas o cambiar directamente las posiciones de los tornillos para subir o bajar la altura. Ambas patas de soporte deben ajustarse de manera correspondiente.
Paso 22
Retire la abrazadera de la correa.
(El vídeo se grabó con una configuración diferente; ignore los otros dos carriles y céntrese solo en quitar el retenedor de la correa del carril principal).
Paso 23
Prepare dos conectores de carril y un carril de extensión (con ruedas blancas).
Conecte el carril al carril principal y extiéndalo hacia atrás.

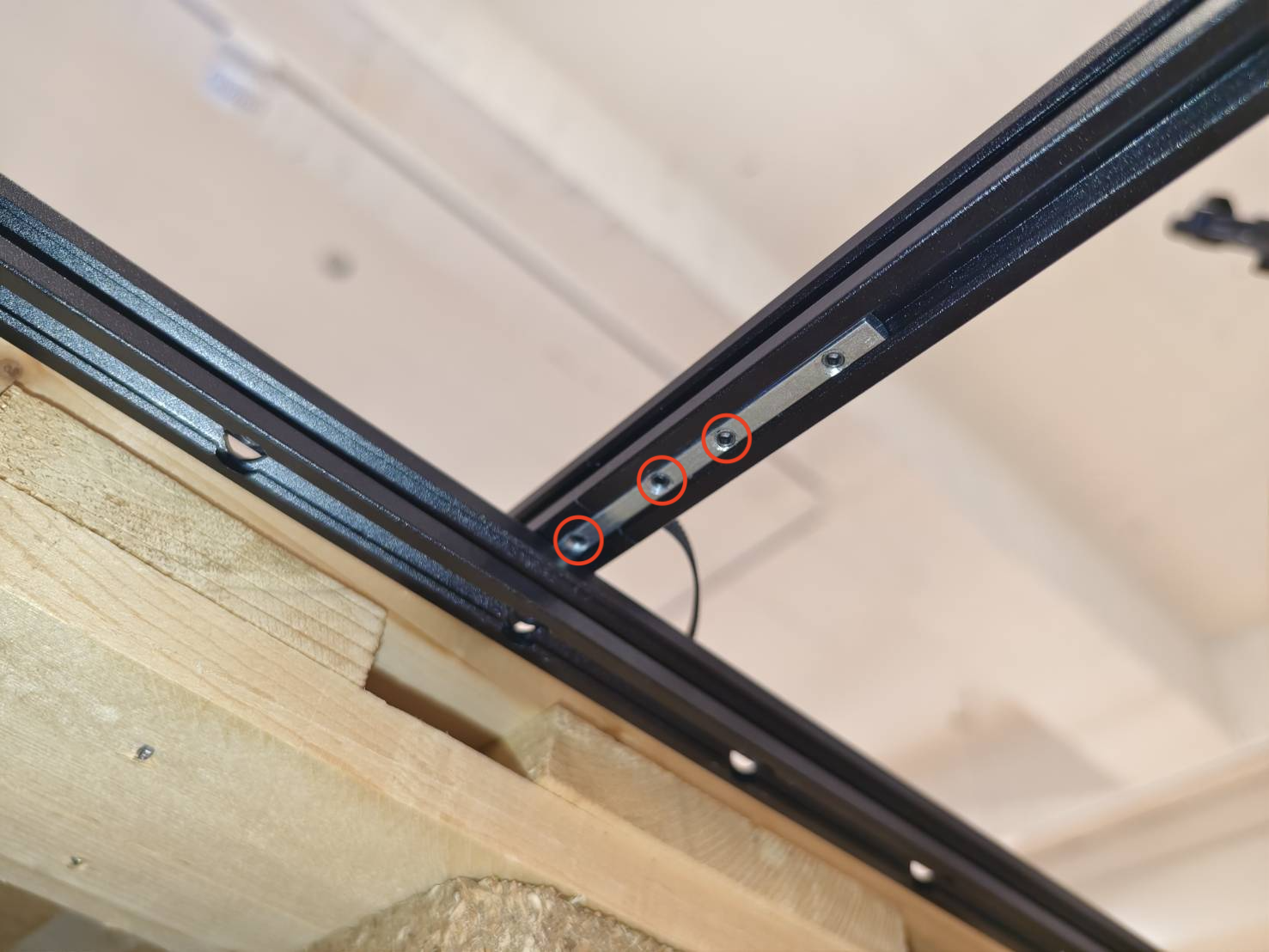

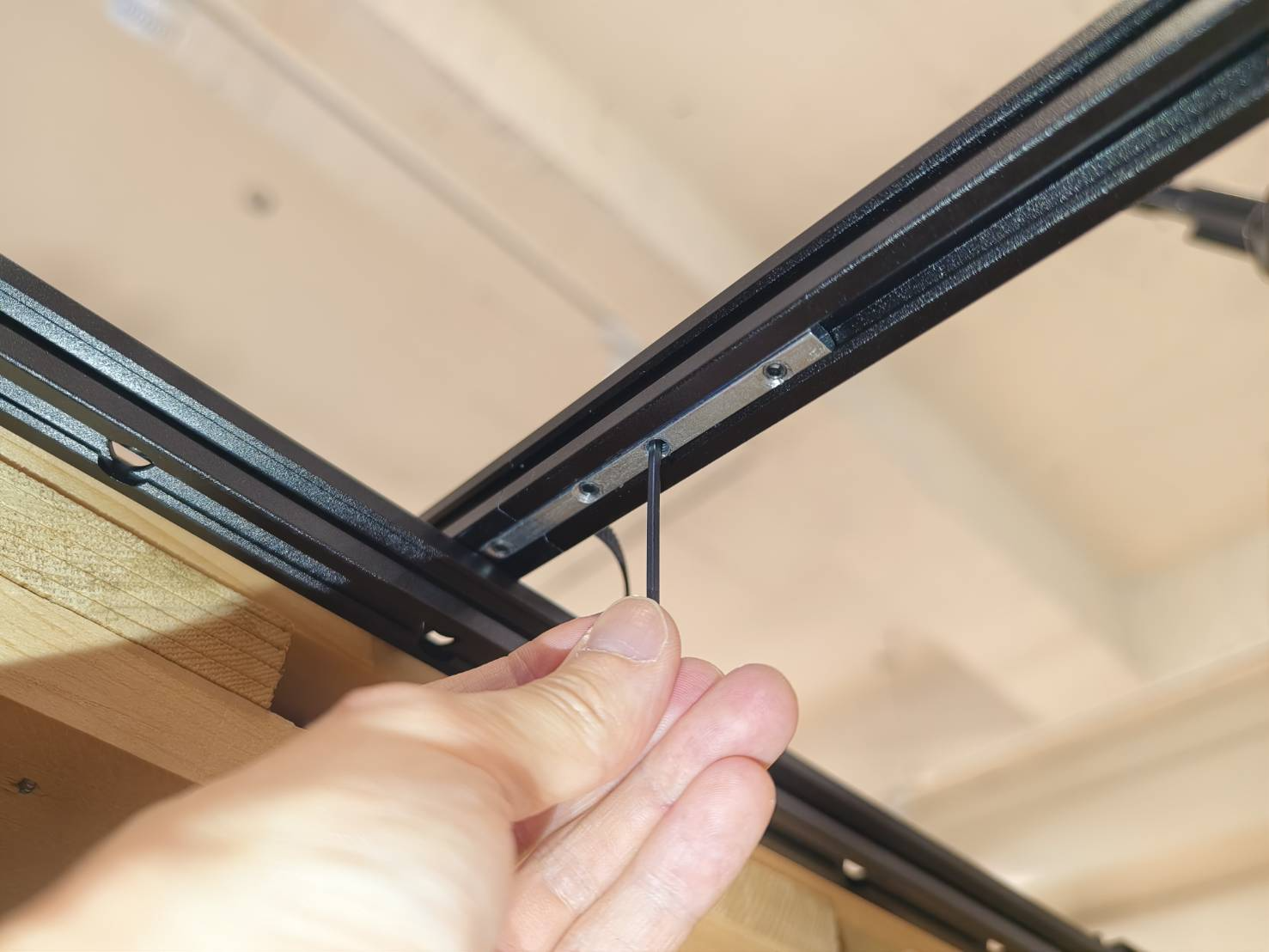

En el conector de la parte inferior, uno de los orificios para tornillos estará bloqueado por el tornillo de la viga de fijación del carril, por lo que solo necesitará apretar tres tornillos.
Paso 24
Localice la abrazadera de la correa que retiró anteriormente.
Utilice la abrazadera para asegurar la correa. Asegúrese de que la correa esté orientada correctamente, con el lado dentado hacia el interior.
Paso 25
Prepare un elevador de carril y un tornillo mediano (M5\*12).
A continuación, instale el elevador del carril en la parte trasera del mismo.
Si la estructura general no está nivelada, puede ajustar la altura de las patas niveladoras o cambiar directamente las posiciones de los tornillos para elevar o bajar ambas patas de soporte.
Paso 26

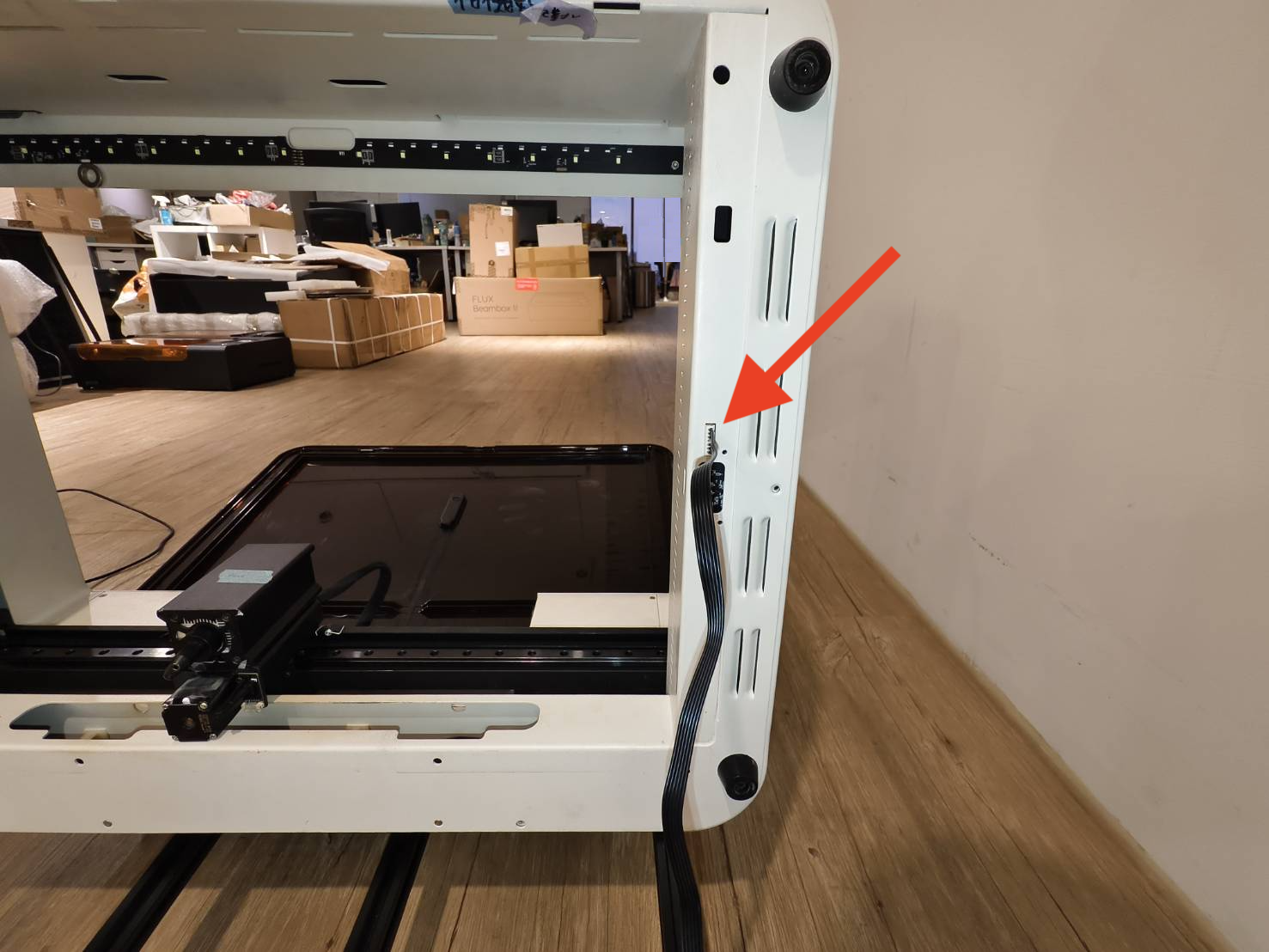

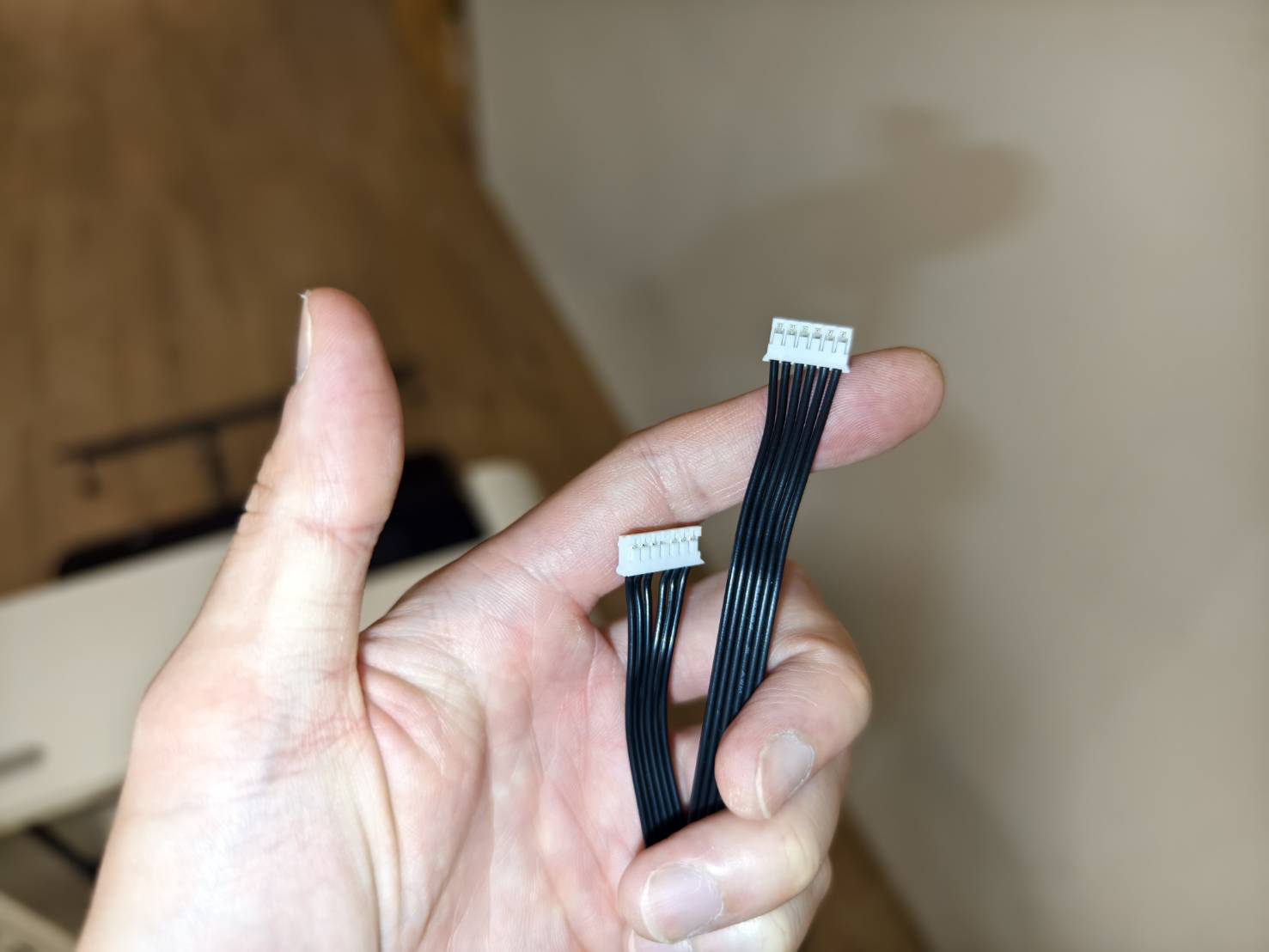

Extraiga el cable de conexión.

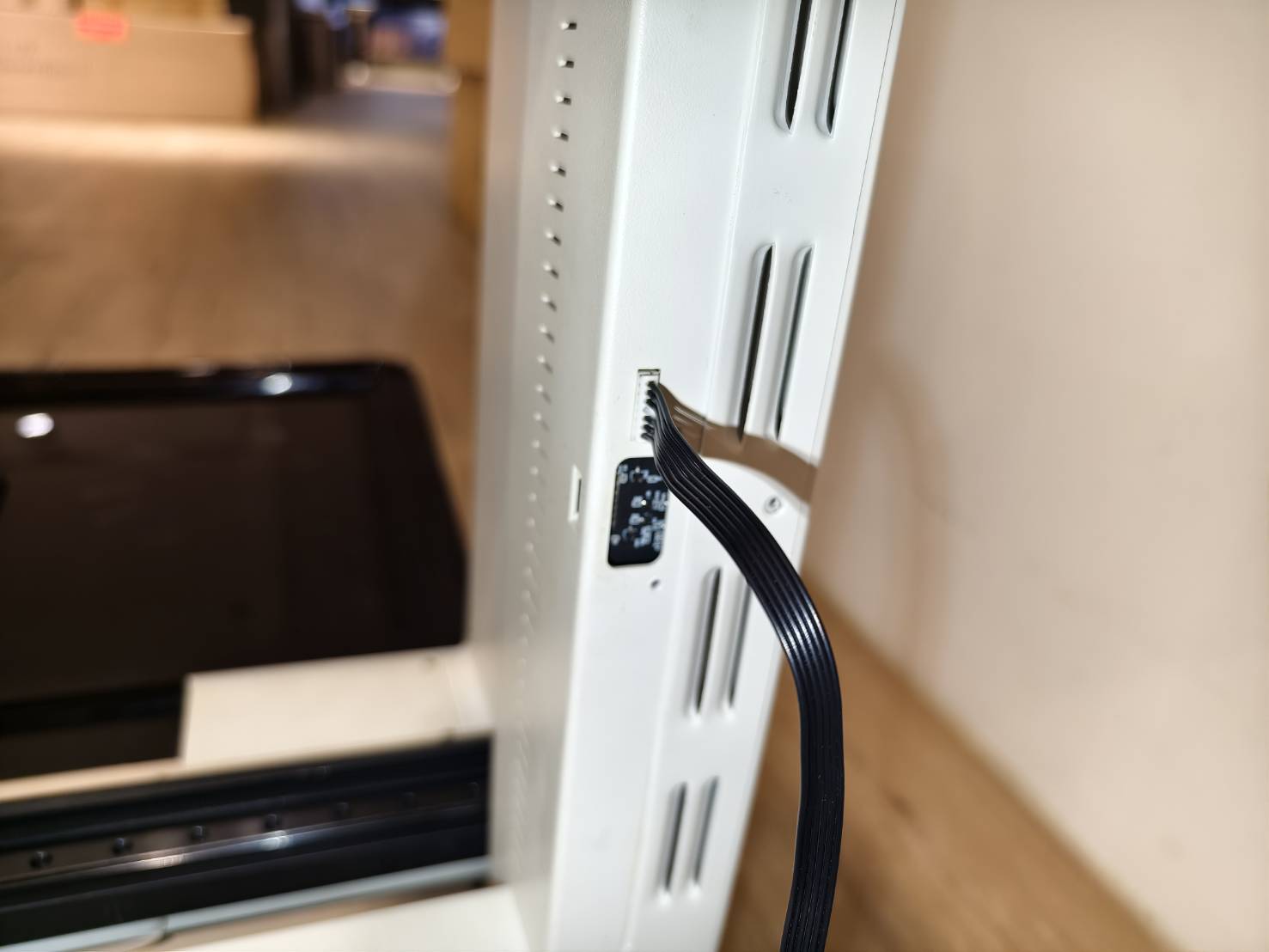

Dé la vuelta a la máquina para localizar el conector hembra y luego inserte el conector macho.
Paso 27

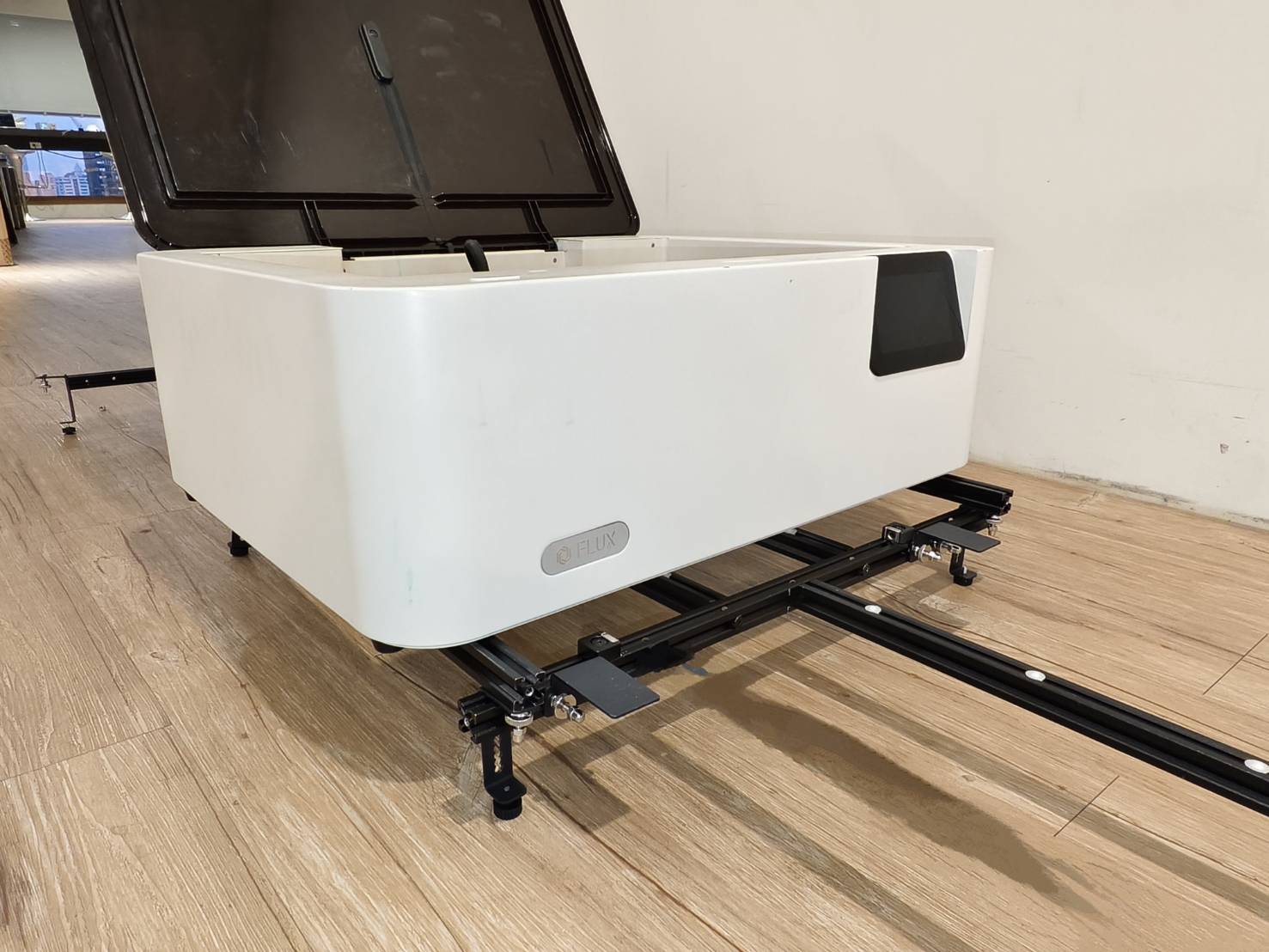

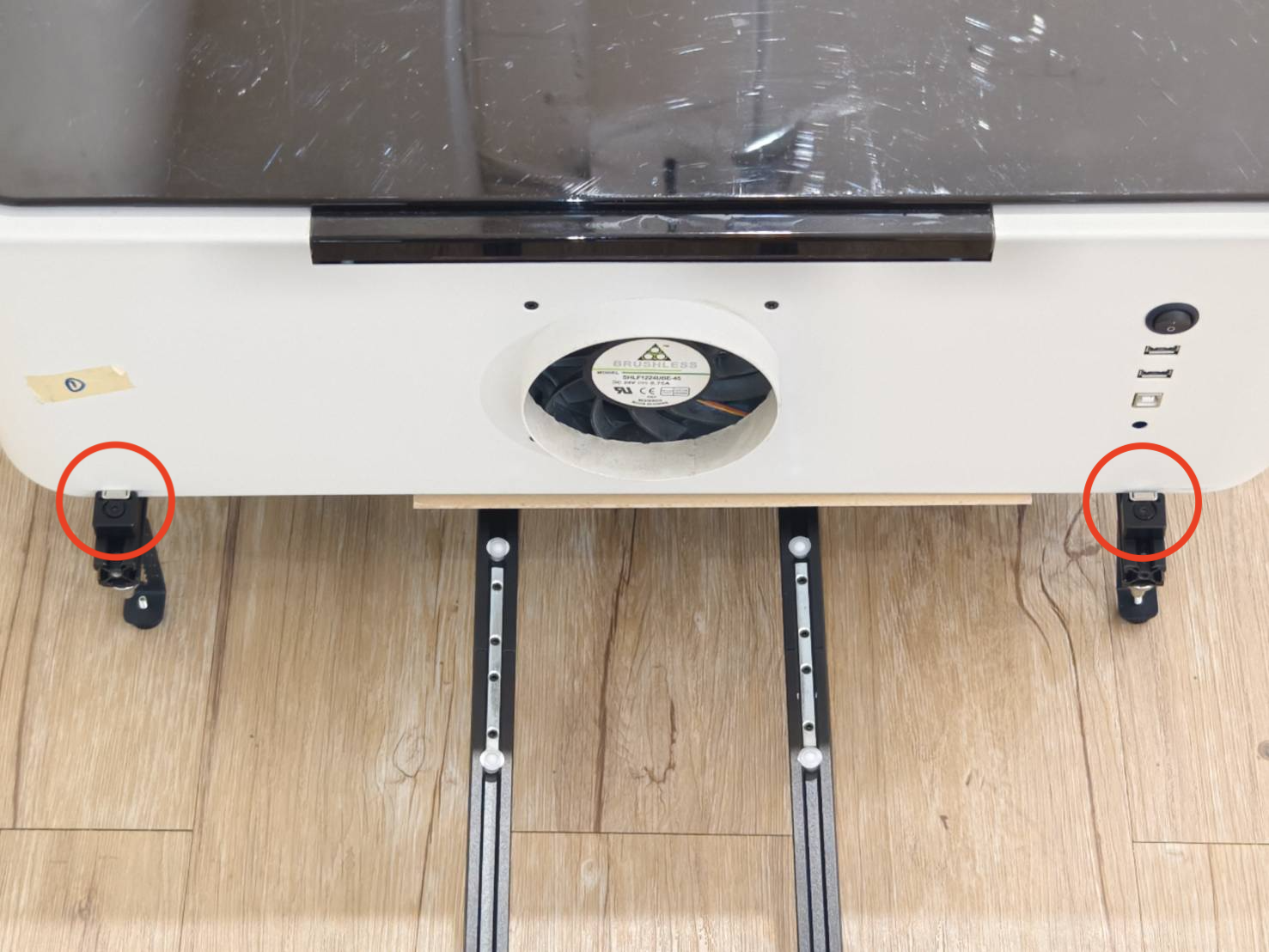

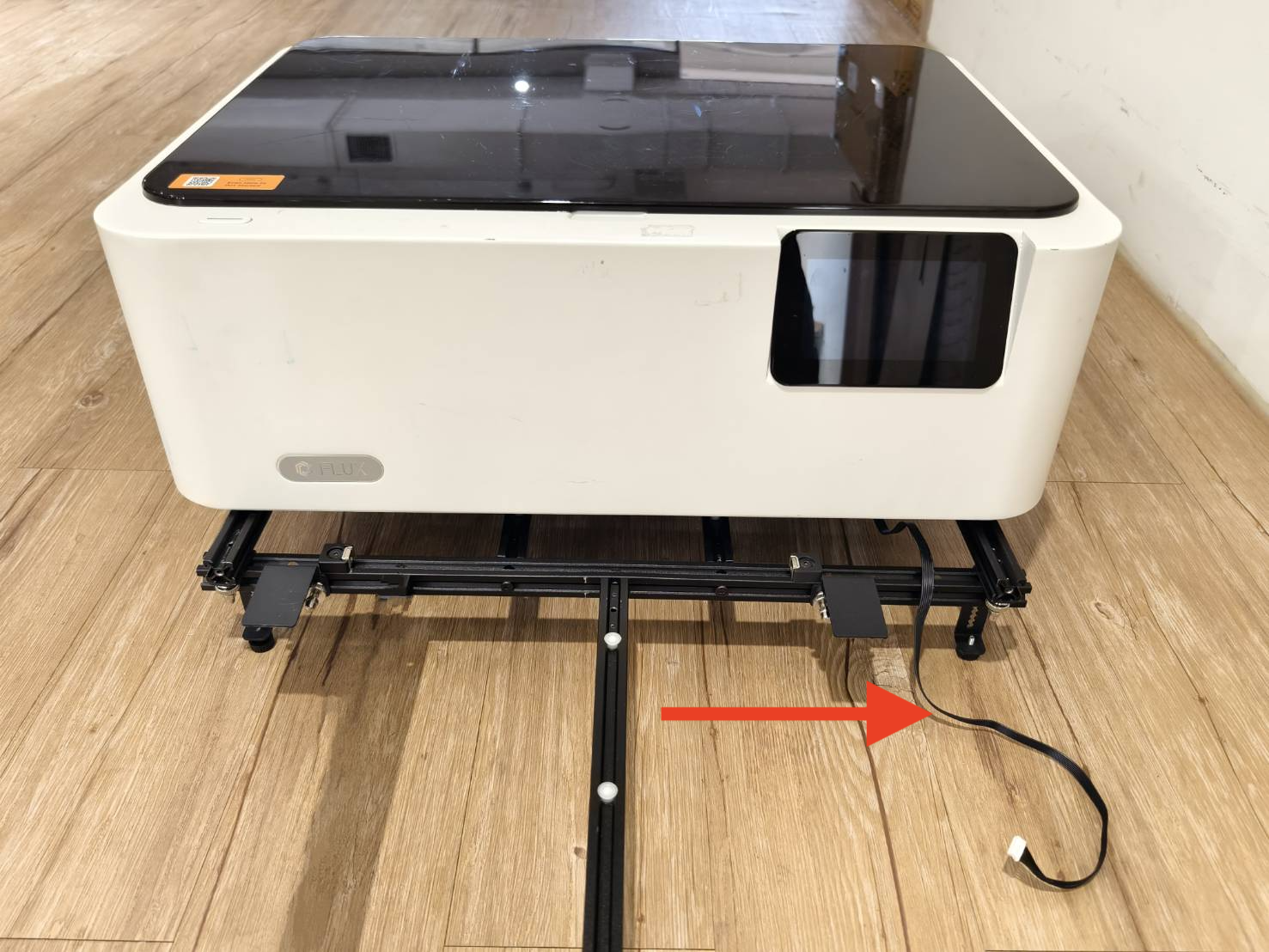

Coloque la máquina sobre el alimentador, como se muestra en la imagen siguiente.。
Asegúrese de que la máquina no presione el cable del conector.

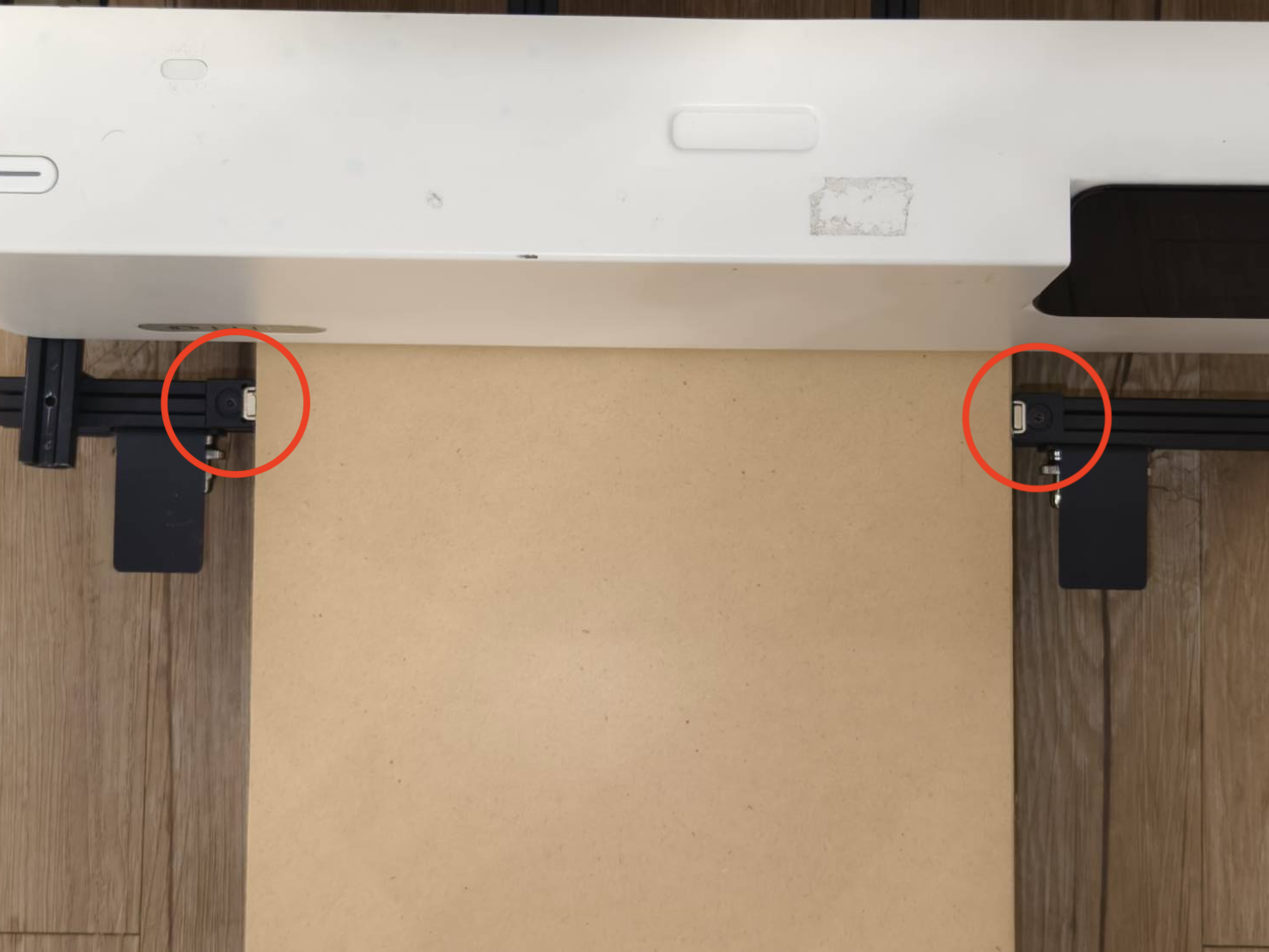

Compruebe que el imán esté firmemente sujeto a la carcasa de la máquina.
Paso 28

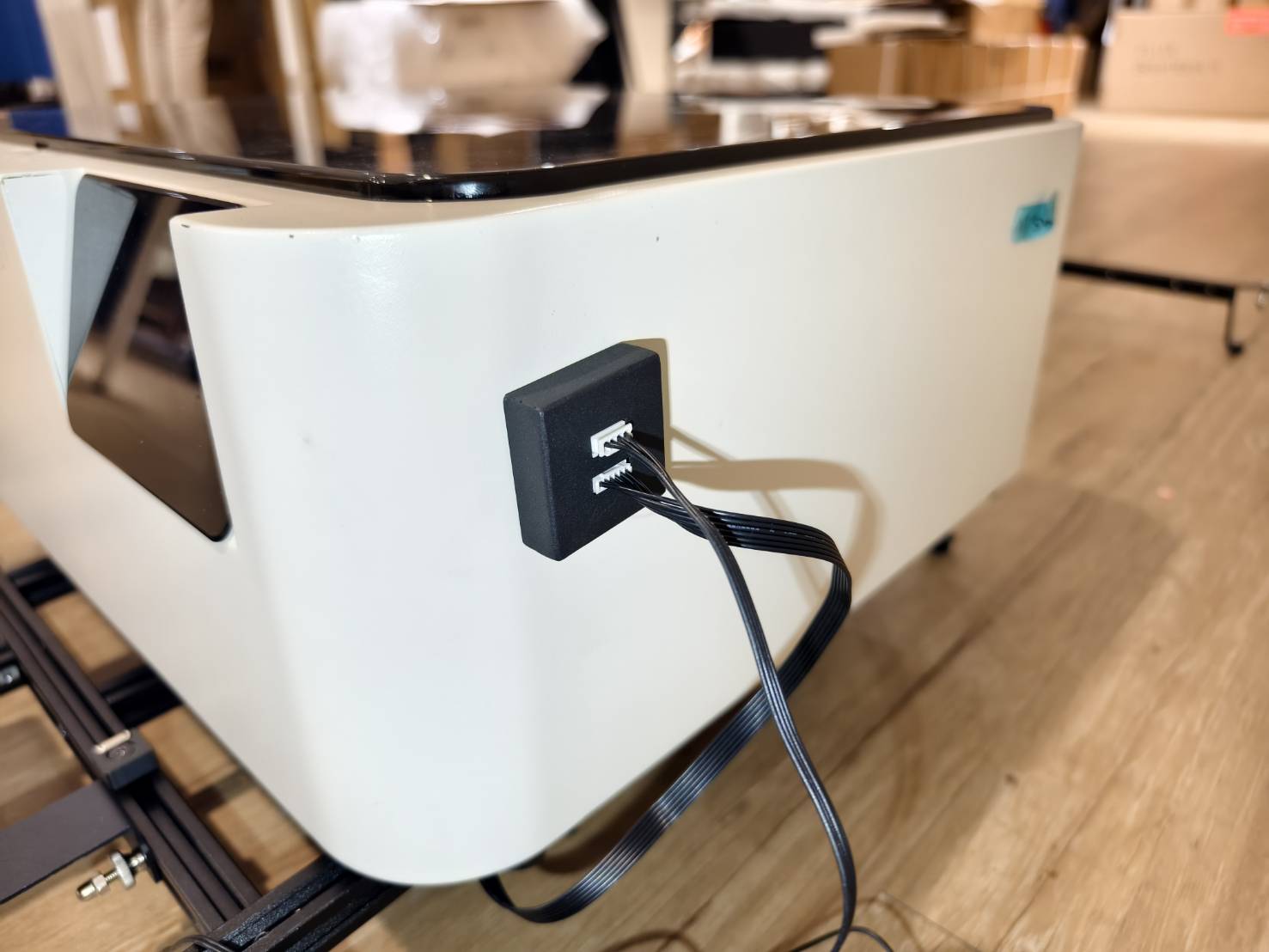

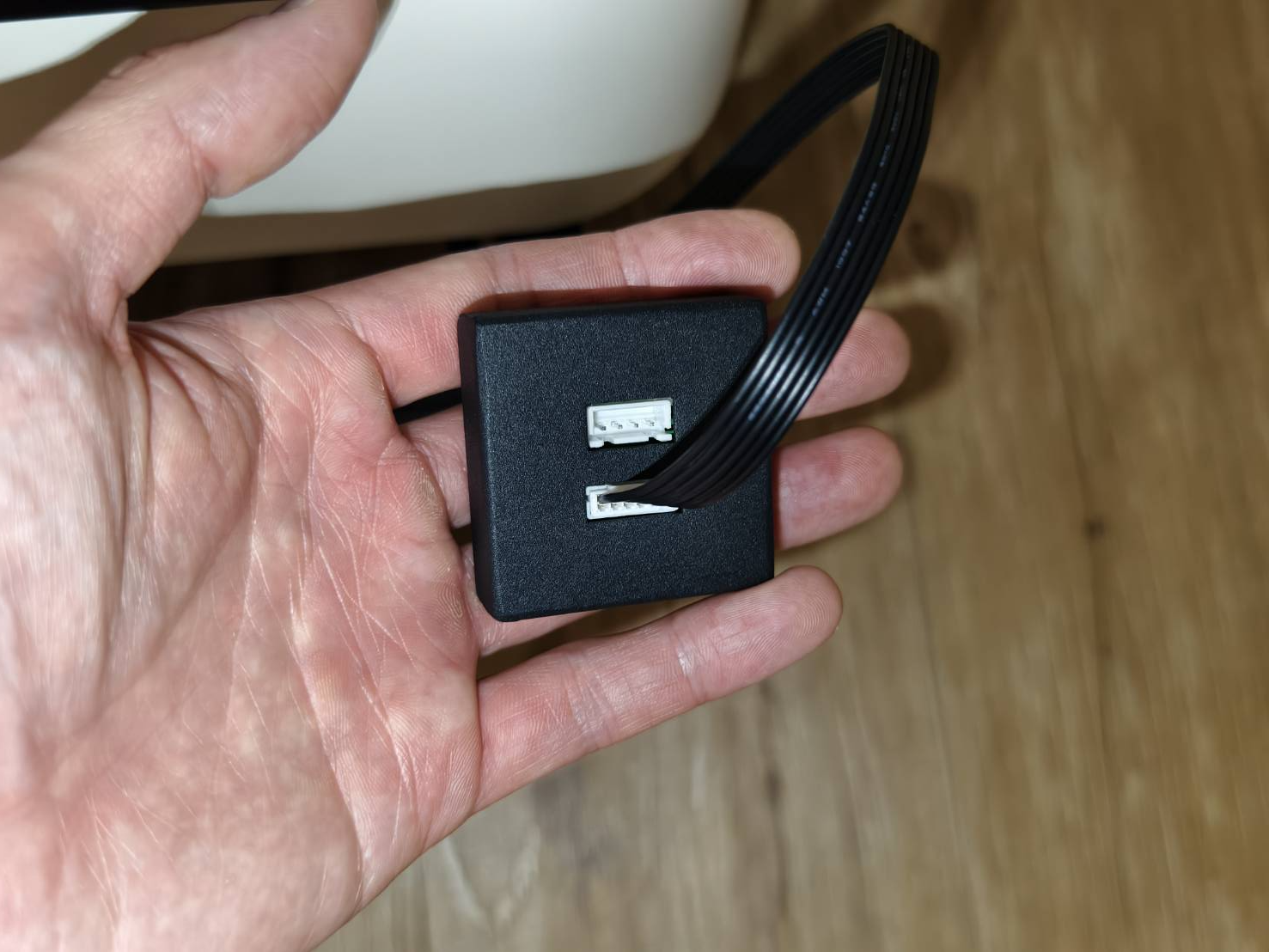

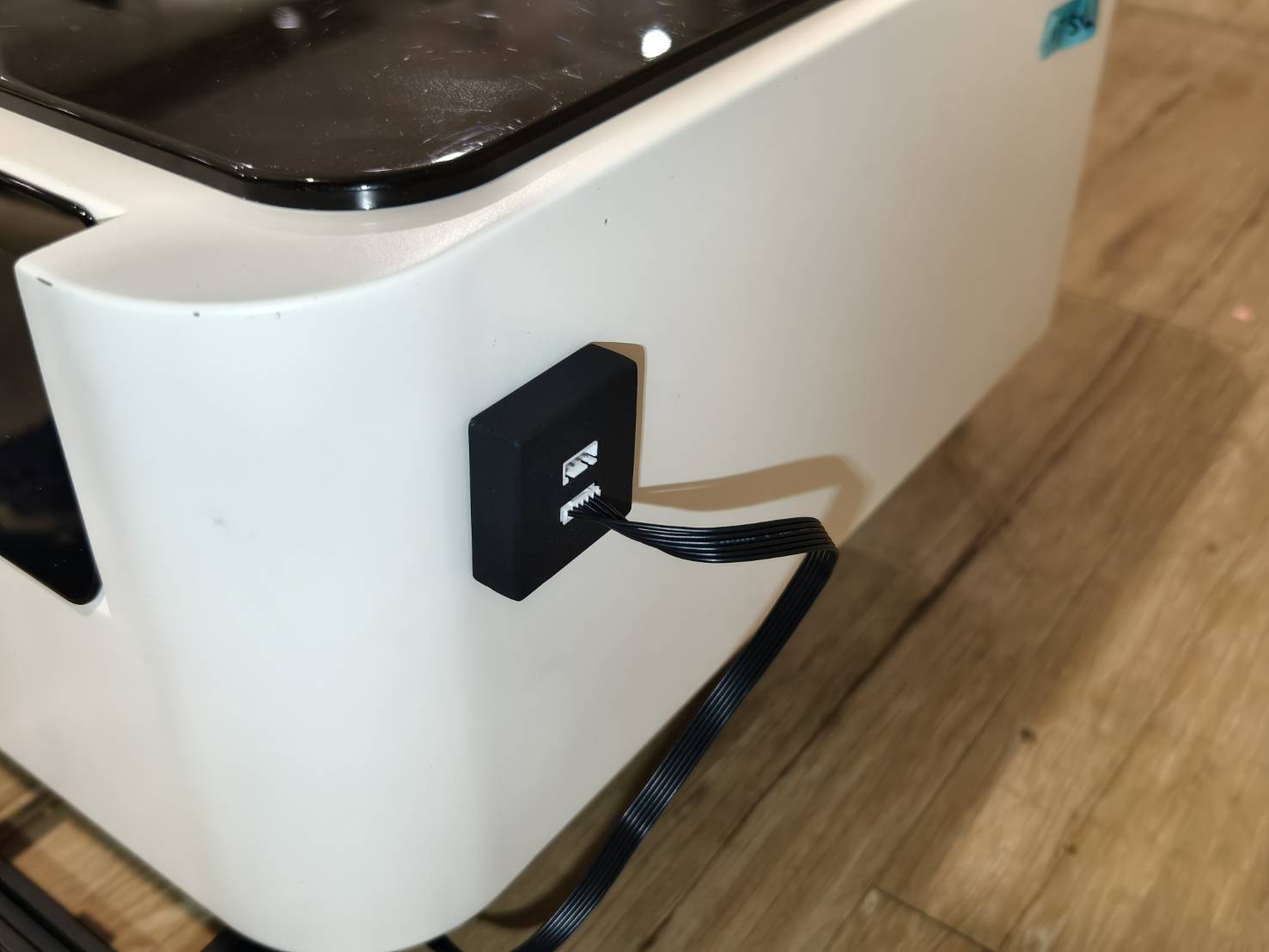

Localice el adaptador, inserte el otro extremo del cable de conexión en la caja y, a continuación, conecte el adaptador a la máquina.
Paso 29
Si hay una brida en el cable de conexión del alimentador, córtela.

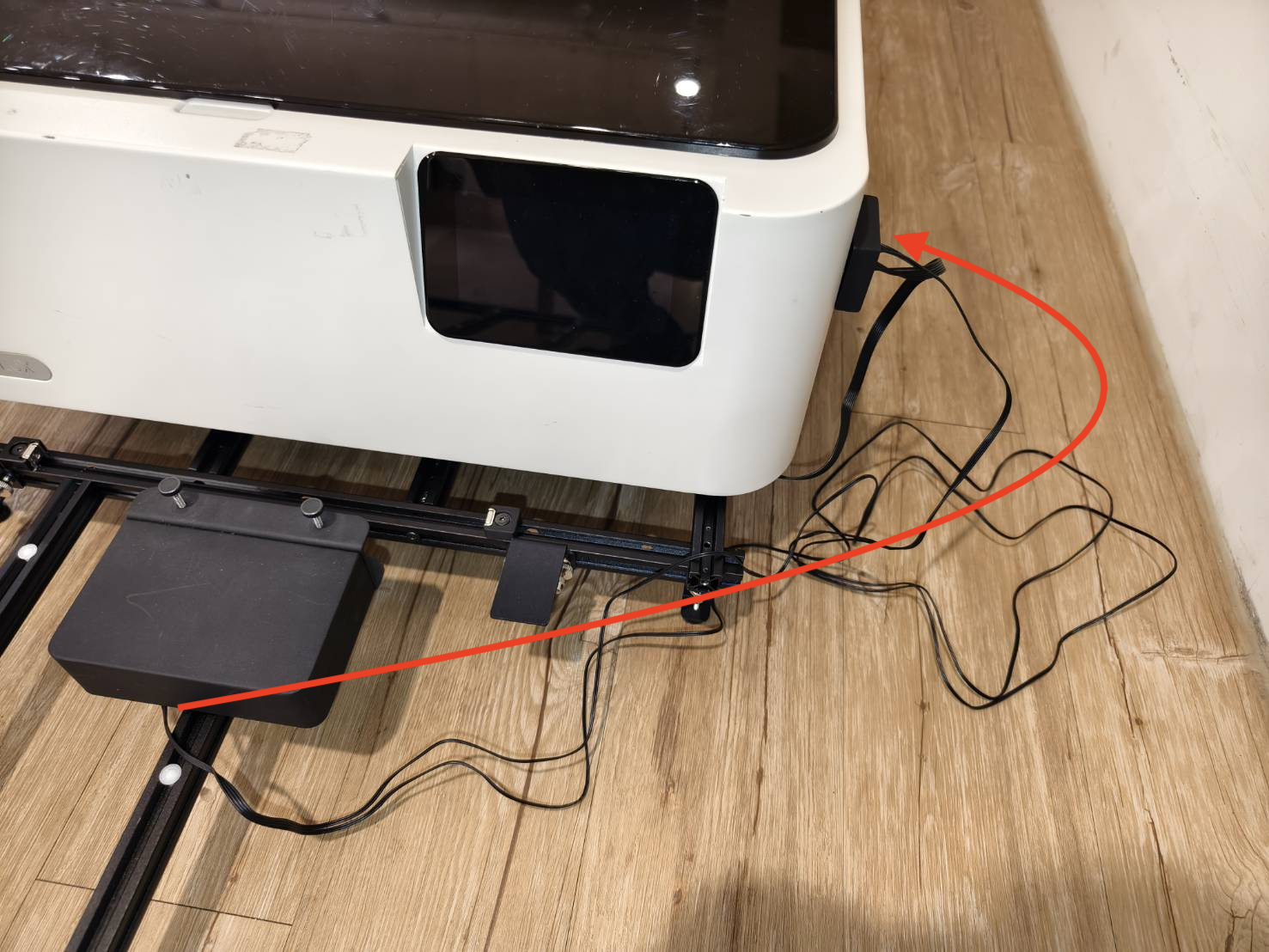

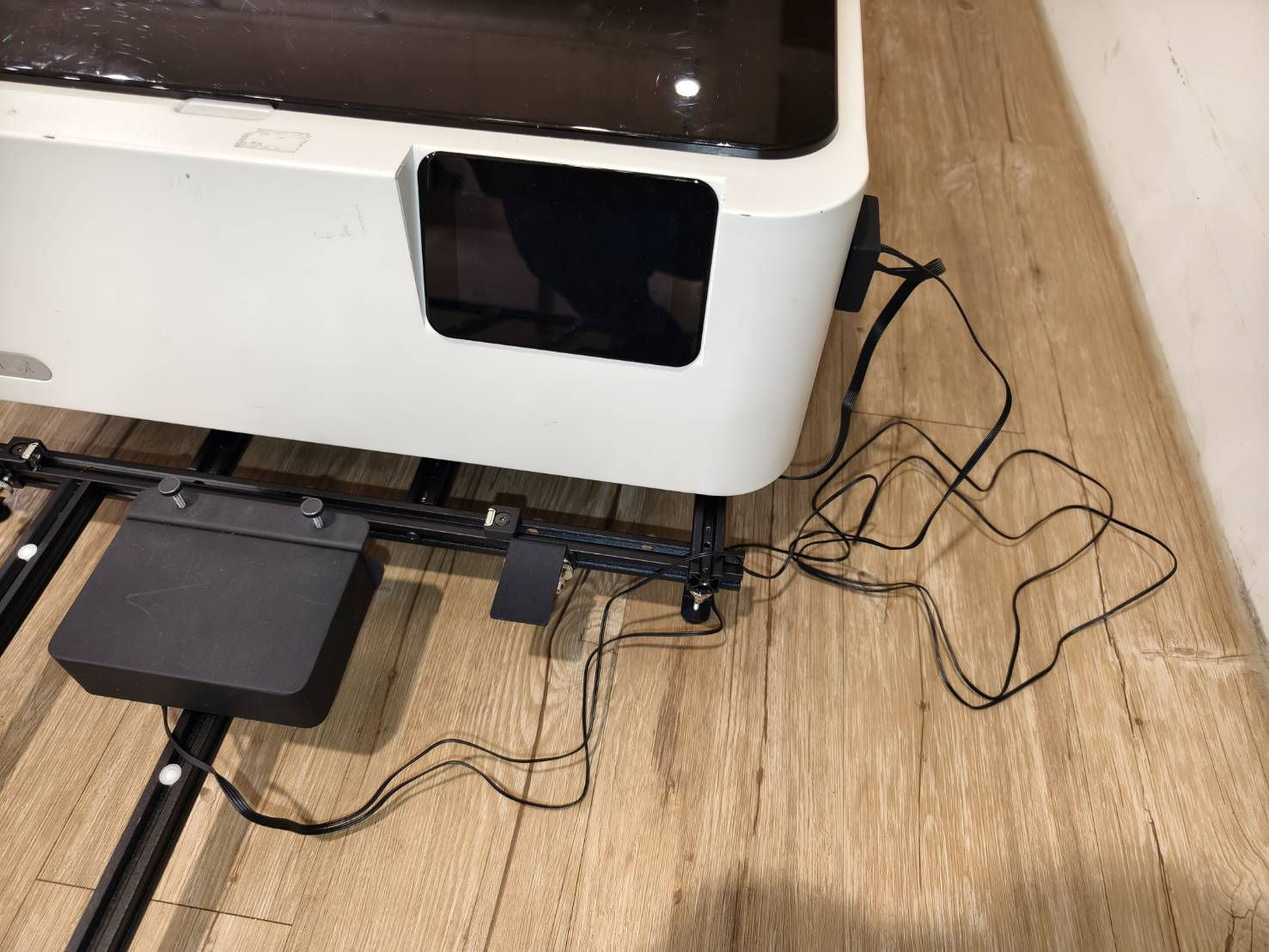

Conecte el cable del alimentador al adaptador.
Paso 30

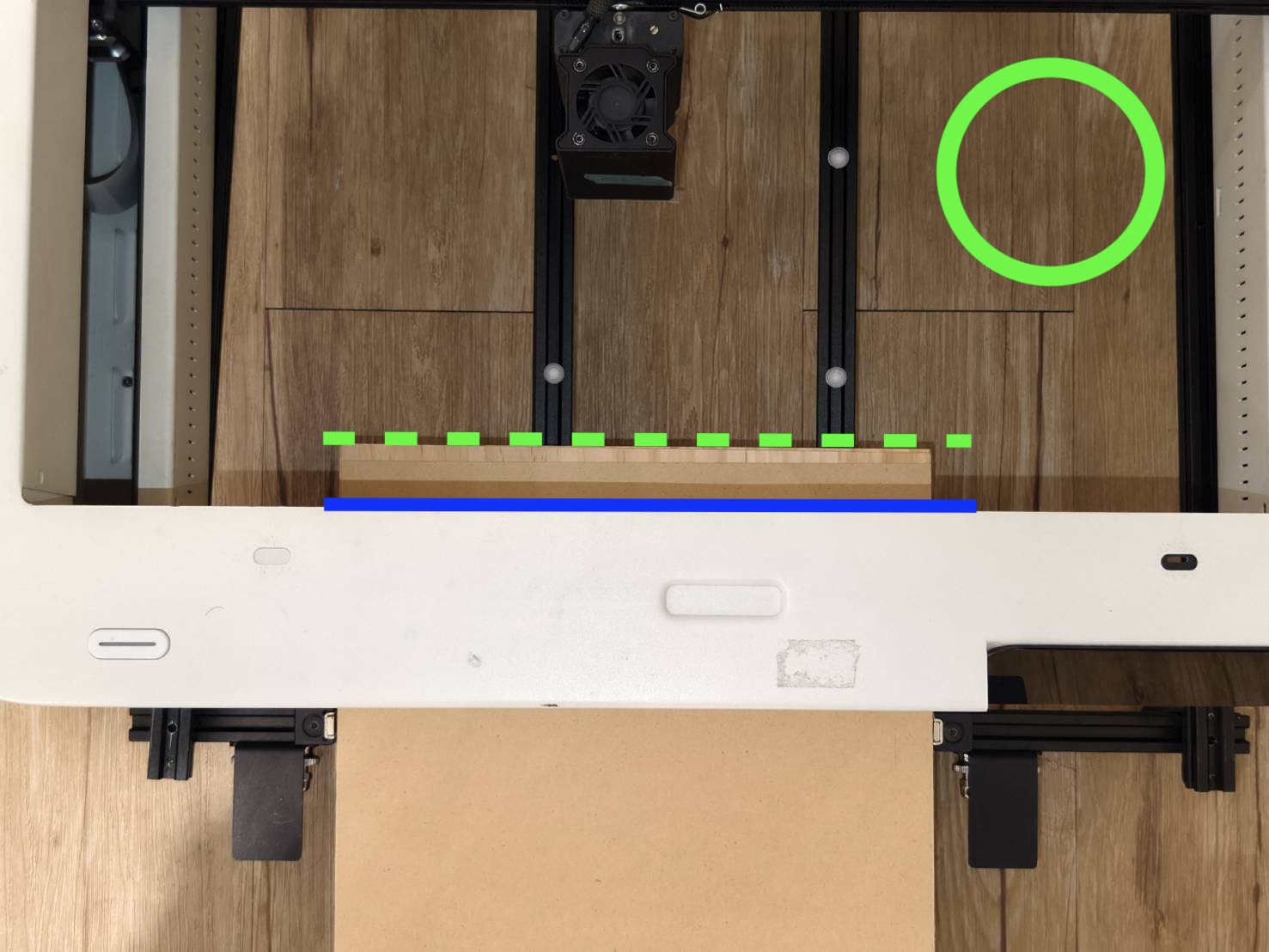

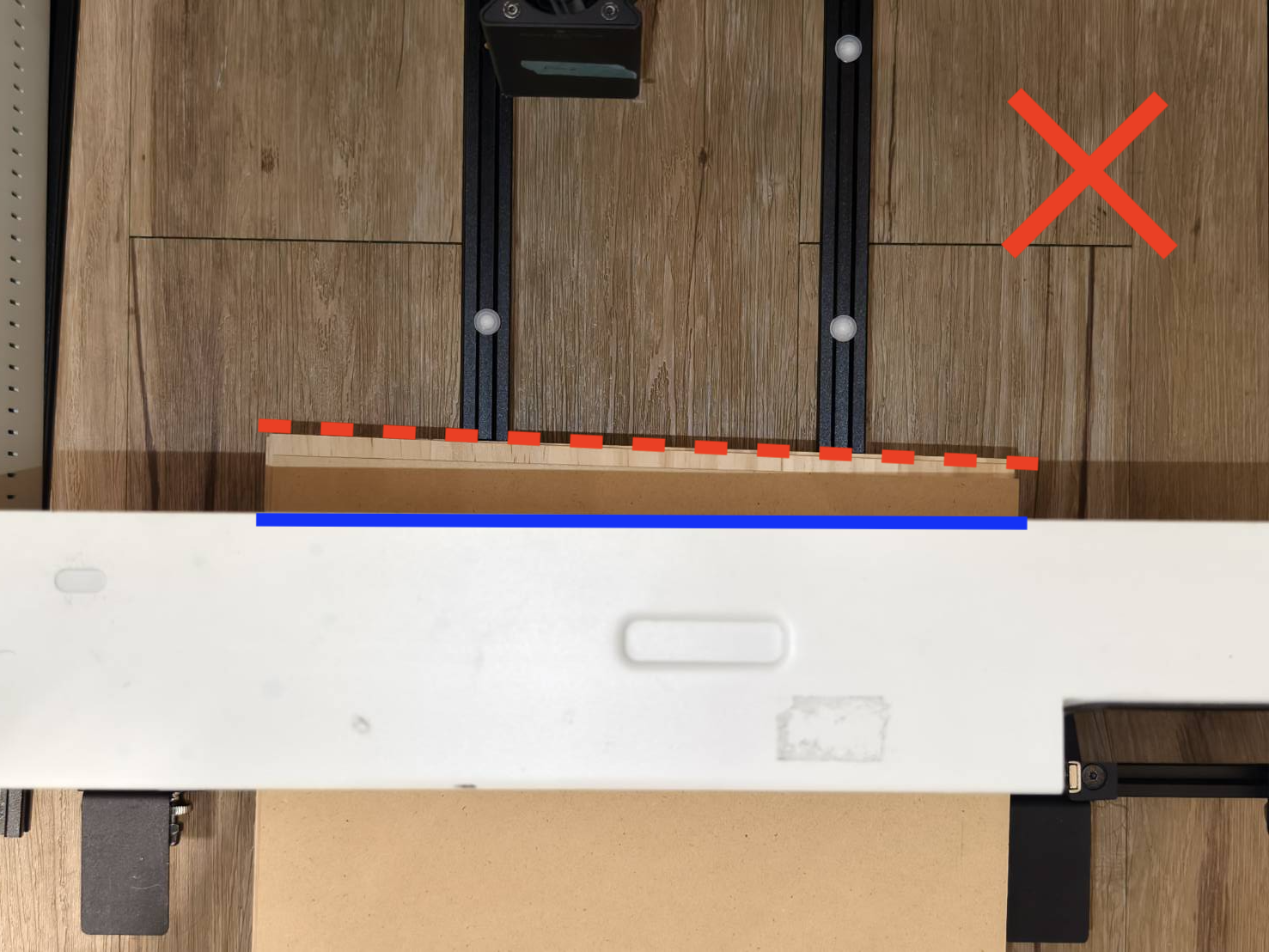

Coloque el material, asegúrese de que esté nivelado contra el alimentador y, a continuación, apriete los tornillos de mariposa para fijar el material.
Nota: Cuando la cubierta inferior está abierta, es posible que la sonda de enfoque automático no pueda alcanzar la superficie del material. En este caso, deberá elevar el material aproximadamente 10-12 mm. Si el material ya tiene un grosor superior a 12 mm, no es necesaria una elevación adicional.
En el ejemplo mostrado en el vídeo a continuación, el material se eleva 10 mm utilizando dos tableros de madera de 5 mm, siendo la tercera capa el material que se va a grabar.
Empuje y tire del material hacia adelante y hacia atrás para probarlo, mientras observa su apariencia bajo la cubierta inferior de la máquina para confirmar si está nivelado.
Paso 31

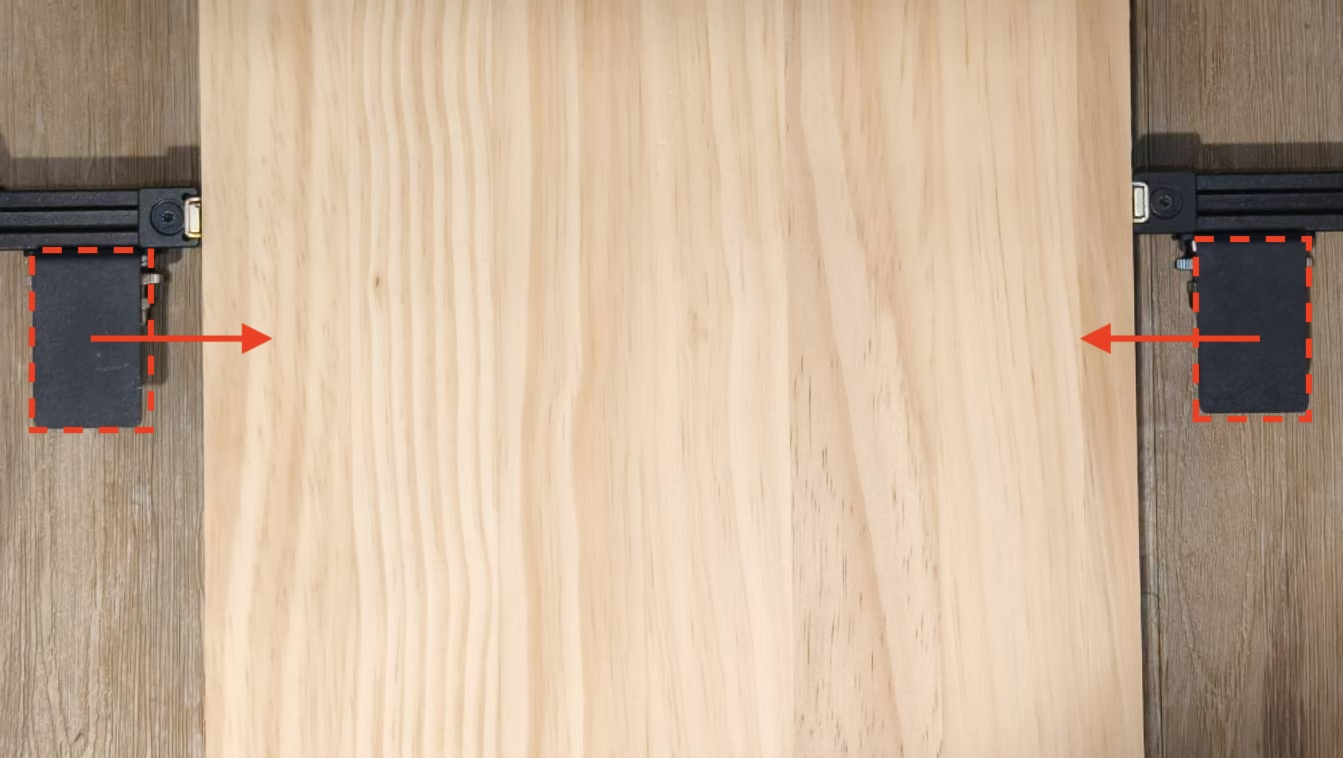

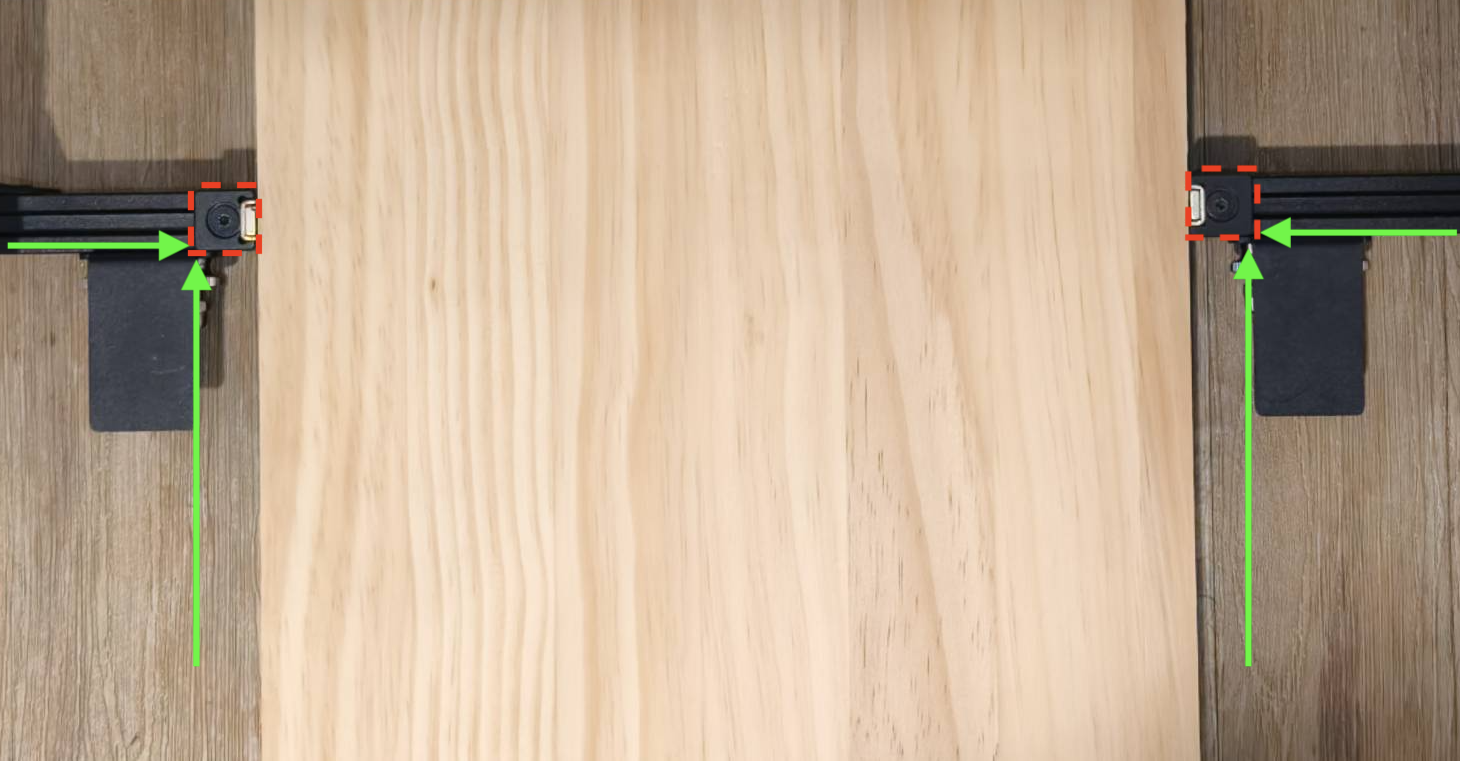

Ajuste la posición de los imanes del carril limitador instalados en el paso 14.
Ajuste la posición de la plataforma del rodillo guía de borde según el vídeo a continuación, alineándola al ras con el borde exterior del imán del carril limitador.
Instale los rodillos. Los rodillos con resorte se pueden instalar tanto en el lado izquierdo como en el derecho sin restricciones. Su función principal es evitar la desviación del material.
| Instalación inversa（para espesores de material inferiores a 5 mm） | |
| Instalación hacia adelante（para espesores de material superiores a 5 mm） | |
Paso 32

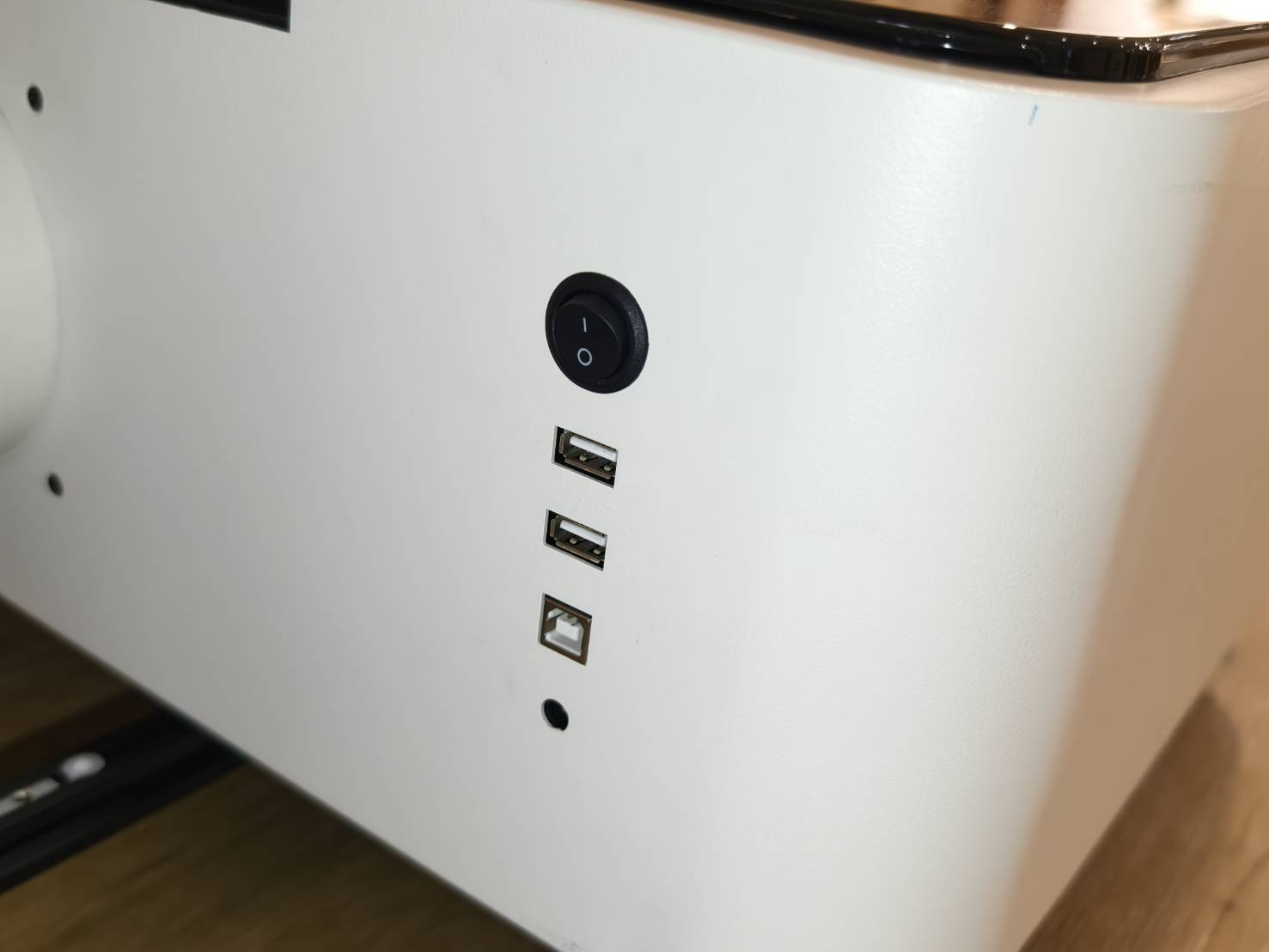

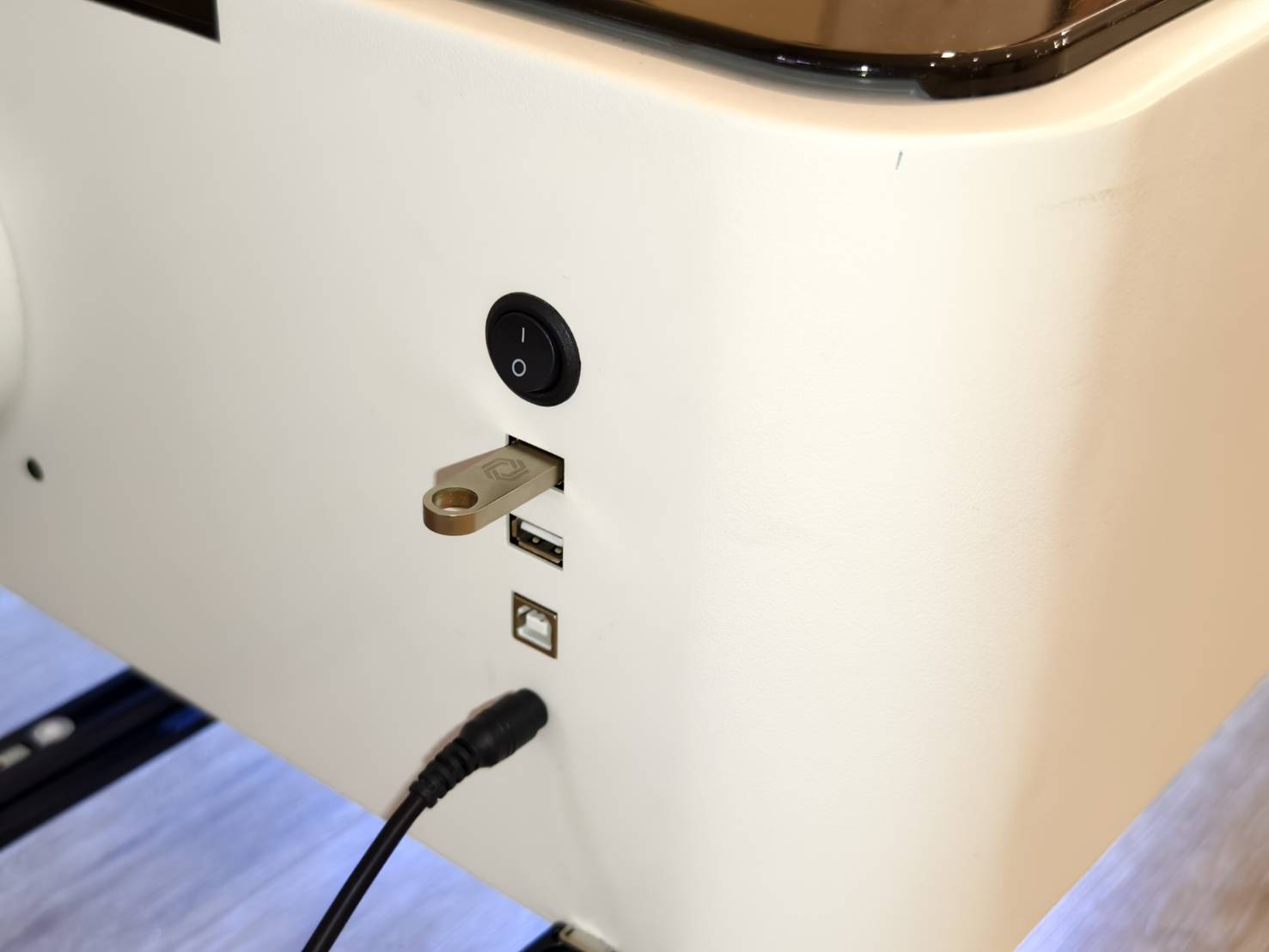

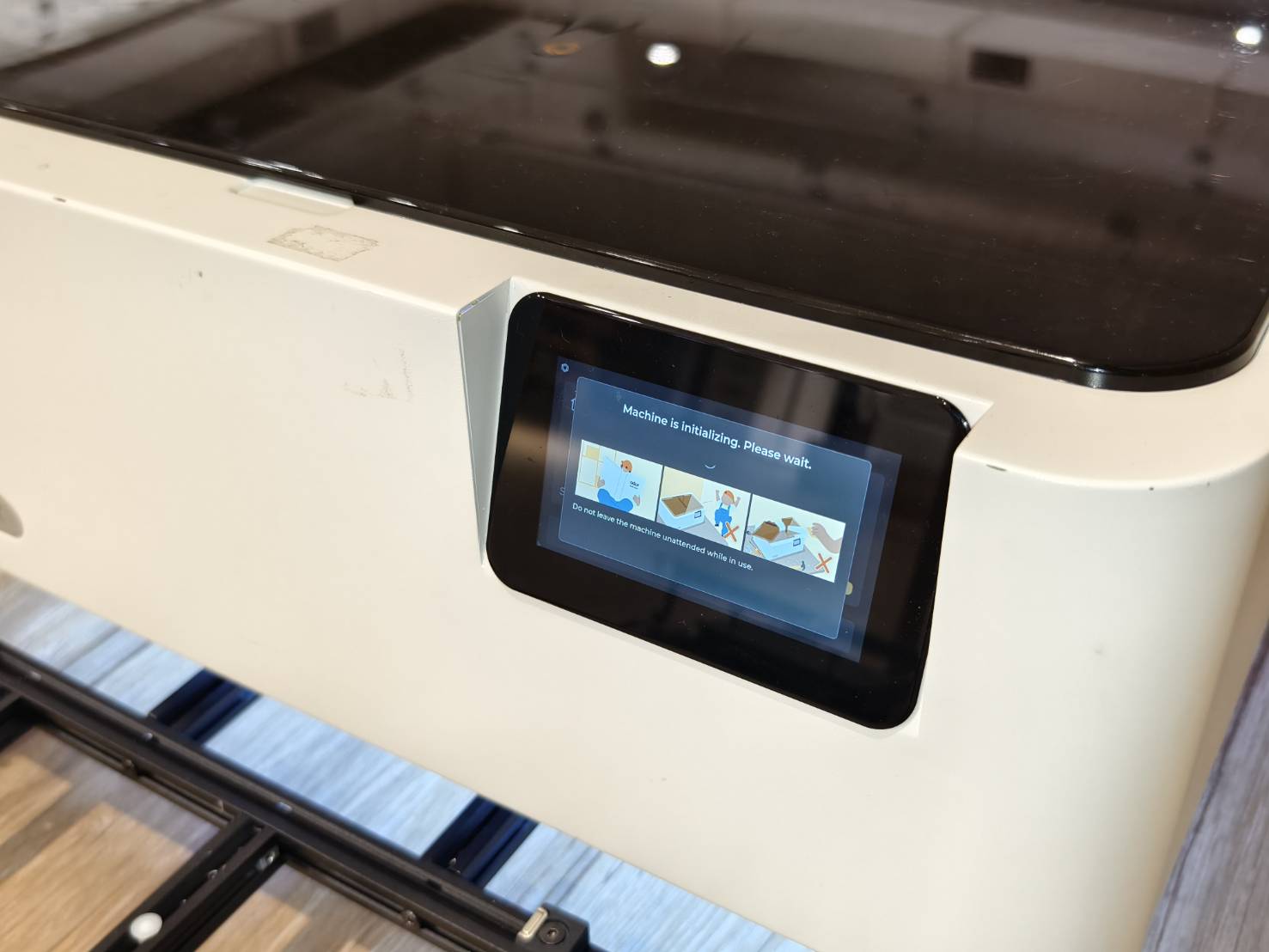

Encienda la máquina.
Asegúrese de que el bloqueo de seguridad esté insertado en la parte trasera de la máquina.
Paso 33
Asegúrese de que está utilizando las siguientes versiones de software y firmware.
|
Versión de Beam Studio 2.5.3 o superior (Tutorial) |
Versión del firmware 5.3.8 o superior. (Tutorial) |
|
|
Paso 34

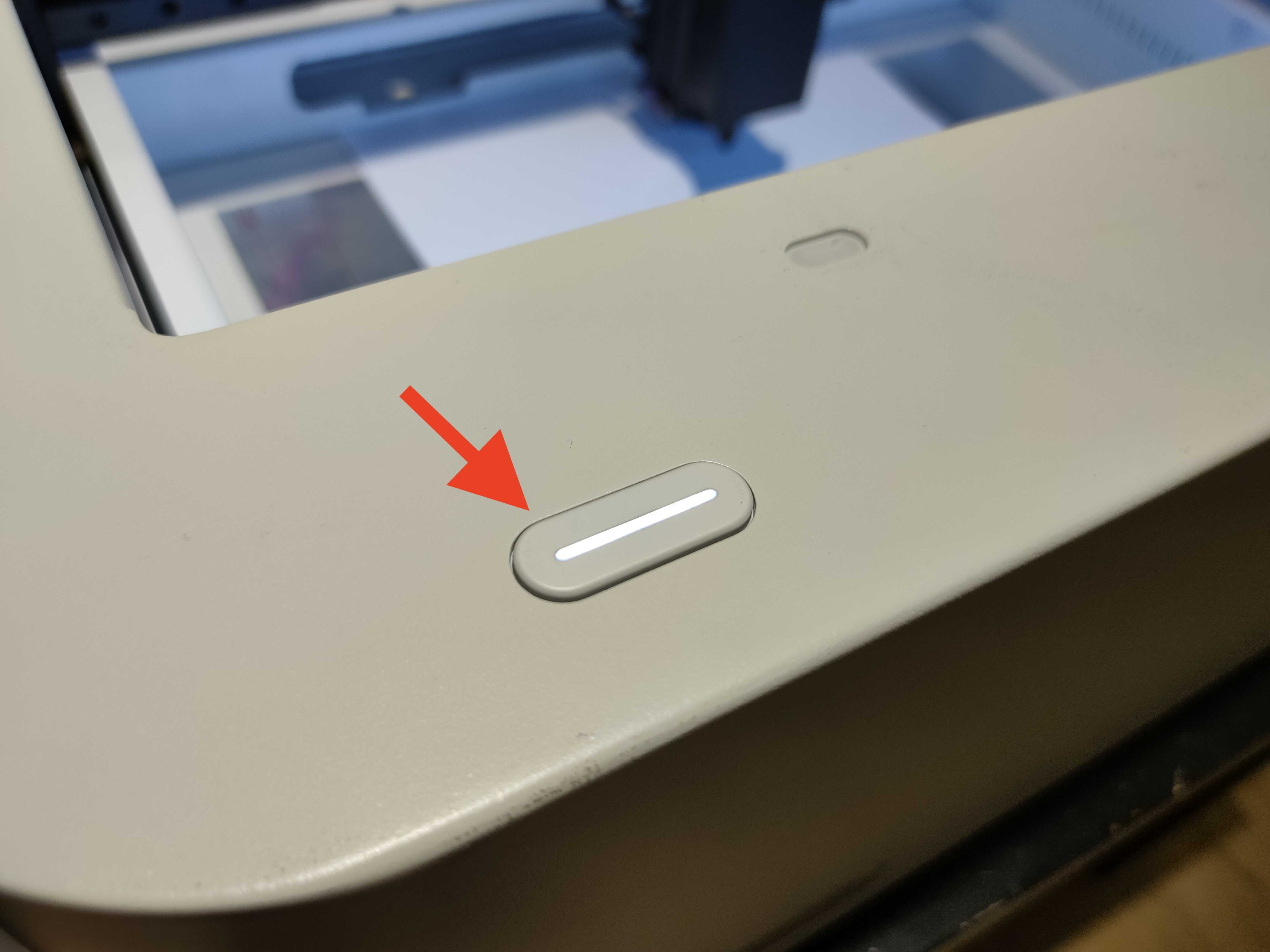

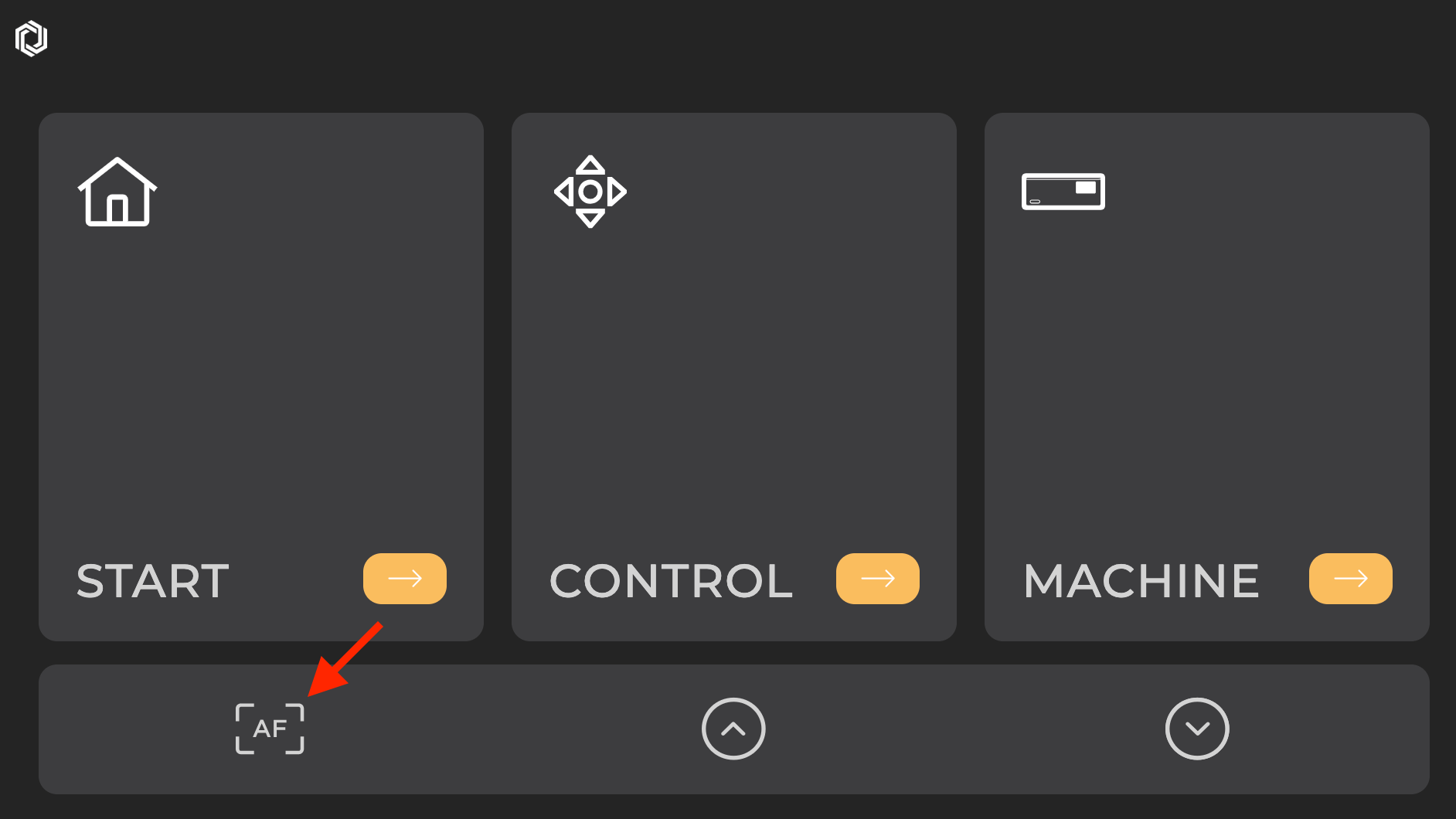

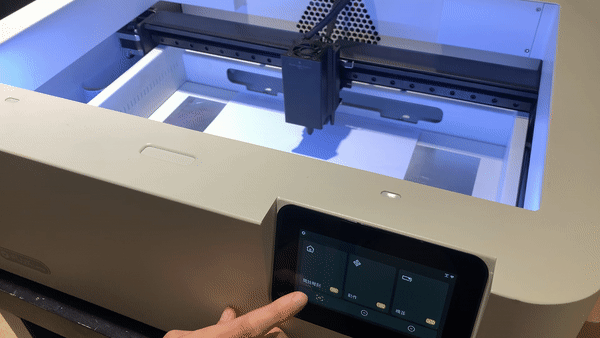

Realice el enfoque utilizando el botón AF de la pantalla o el botón físico del lateral izquierdo.
| Mantenga pulsado el botón AF en el panel de la máquina. | Haga doble clic en el botón de enfoque en el lateral izquierdo de la máquina. |
|
|
|
Paso 35

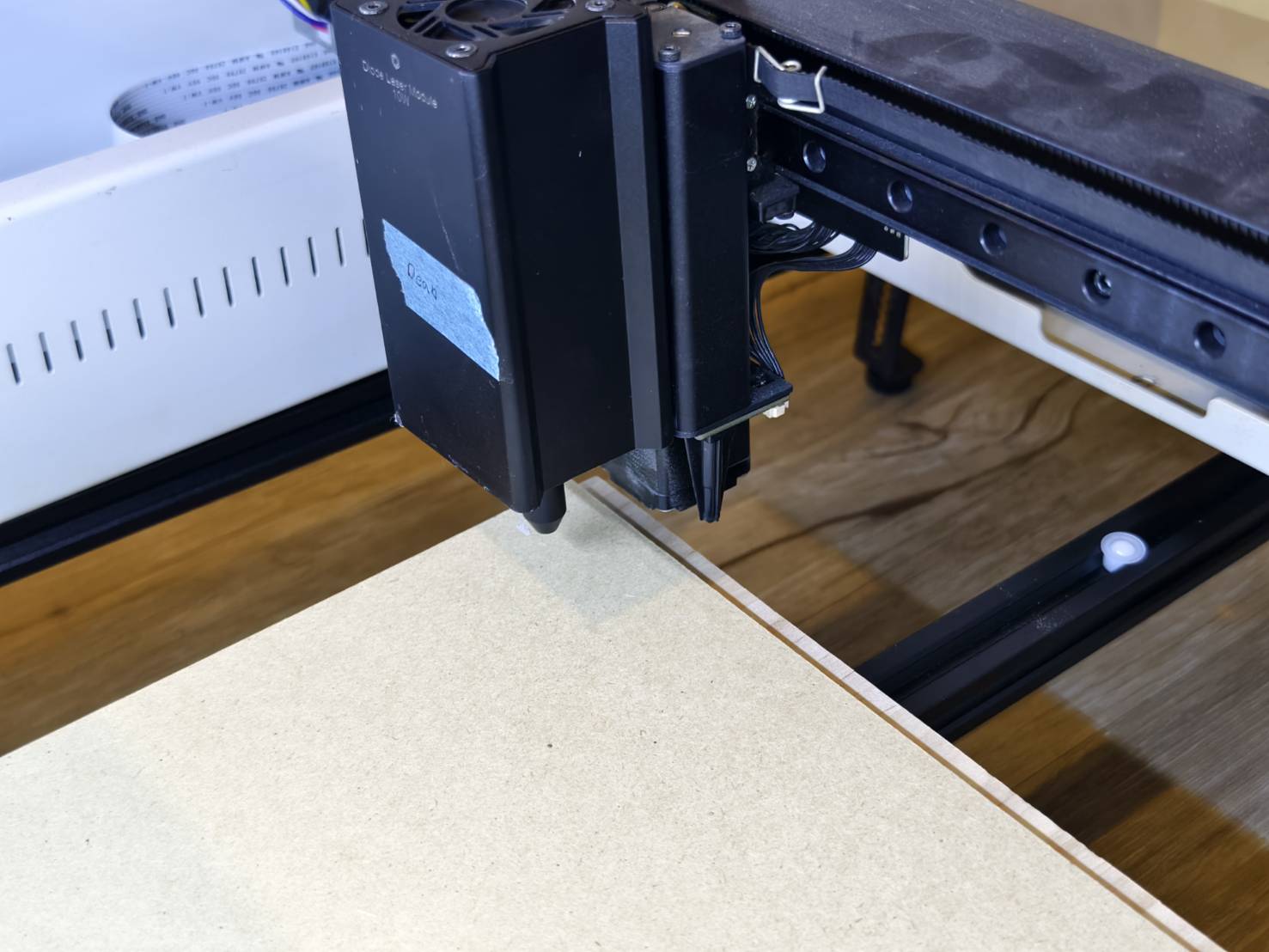

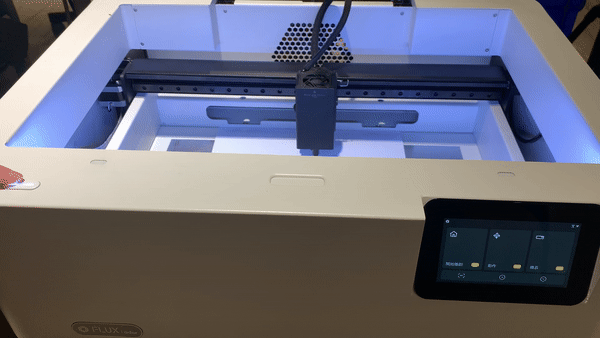

Mueva el cabezal láser al área que desea grabar o cortar y, a continuación, cierre la tapa.
Paso 36

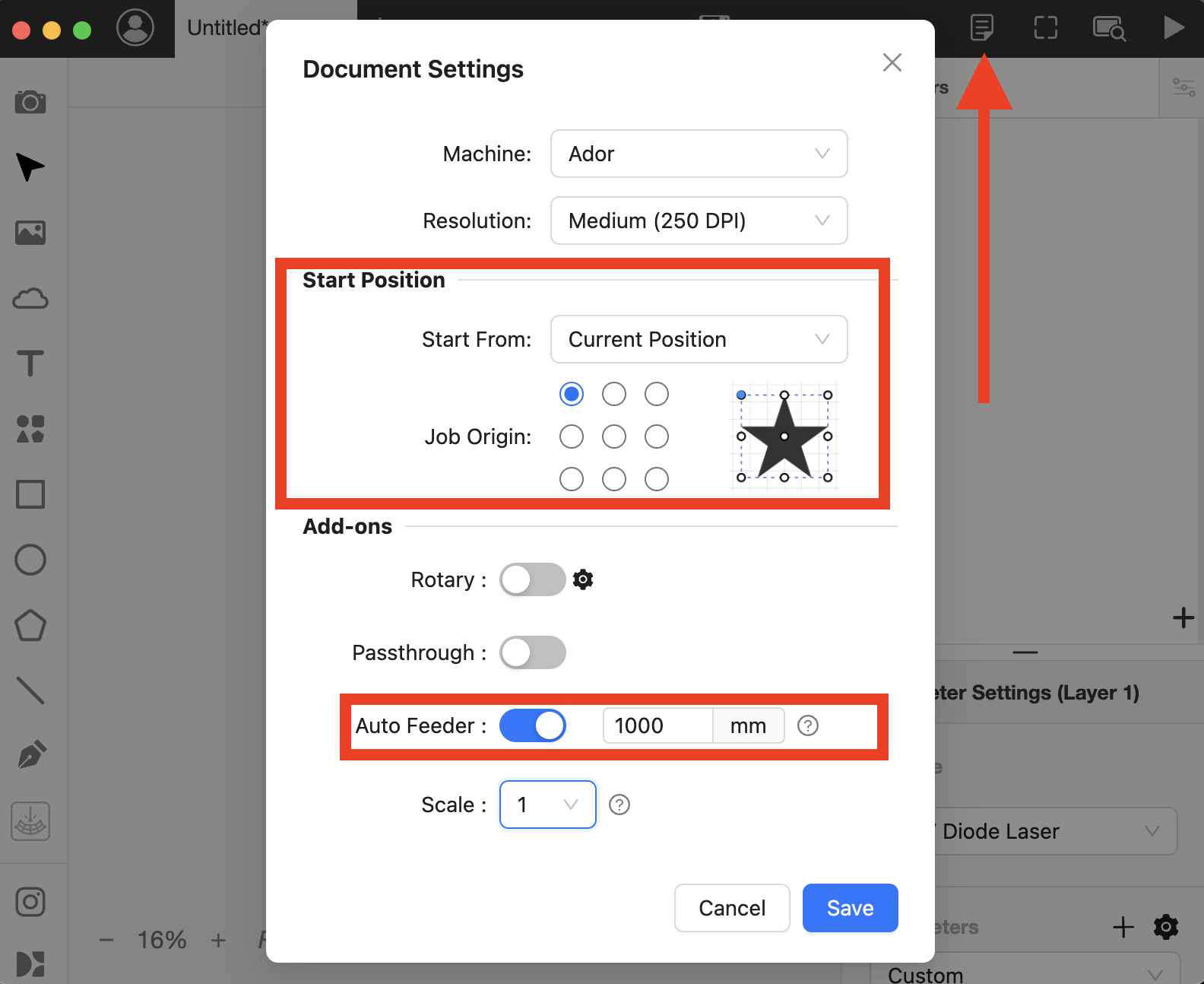

- Inicie Beam Studio y abra la Configuración del documento.
- Establezca la Posición inicial en la Posición actual y seleccione superior izquierda.
-
Active la función de Alimentador automático e introduzca la longitud aproximada de su material.
Paso 37
Importe o cree un archivo.
Configure los parámetros correctos según su material.
Paso 38

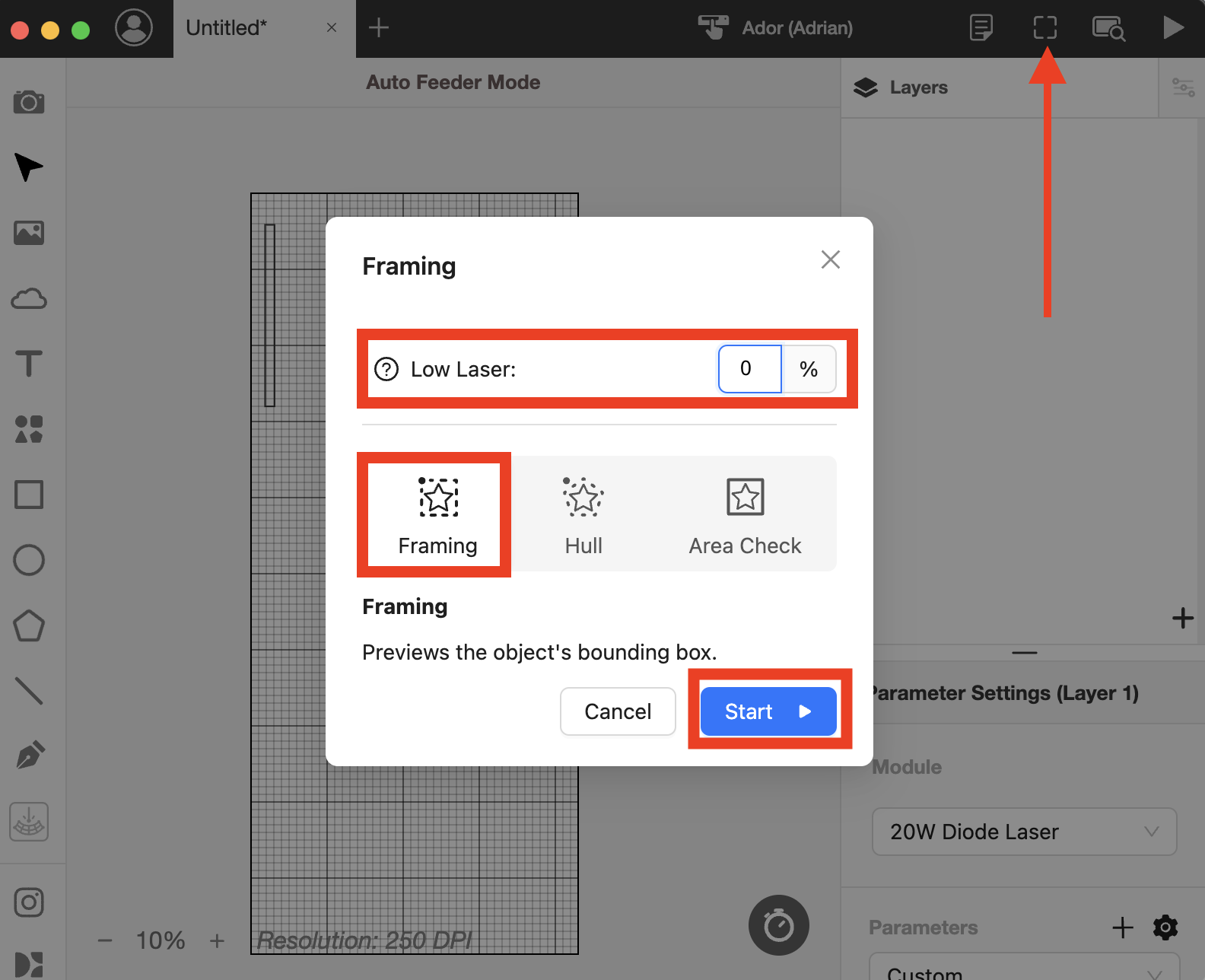

Utiliza la función "Encuadre" para previsualizar la trayectoria de grabado.
La opción "Láser bajo" es una función para emitir un láser de baja potencia según el porcentaje que establezcas.
Se recomienda configurarlo al 0%. De lo contrario, la trayectoria de grabado podría marcarse en el material.
Paso 39
Inicia la tarea.
Paso 40
Comprueba el resultado.
Si el tamaño del resultado difiere de tu diseño, utiliza la función "Escala" en la Configuración del Documento en Beam Studio y vuelve a intentarlo.
Esta función se puede usar para aumentar o reducir el tamaño del diseño proporcionalmente.
- Por ejemplo, si el rectángulo se configura a 50 cm pero el resultado es de 25 cm, establece la "Escala" en 2 para que el resultado se amplíe por un factor de 2. (25 cm x 2 = 50 cm >> Resultado)
- Otro ejemplo: si el rectángulo se configura a 50 cm, pero el resultado es de 100 cm, establece la "Escala" en 0,5 para que el resultado se reduzca por un factor de 0,5. (100 cm x 0,5 = 50 cm >> Resultado)
#FIN
