Si ha sido redirigido a esta guía, indica que la trayectoria vertical del 3.º espejo no se puede alinear, o ha sustituido el tubo láser, el conjunto del soporte del 2.º espejo, etc.
En esta guía se cubrirán los siguientes ajustes avanzados.

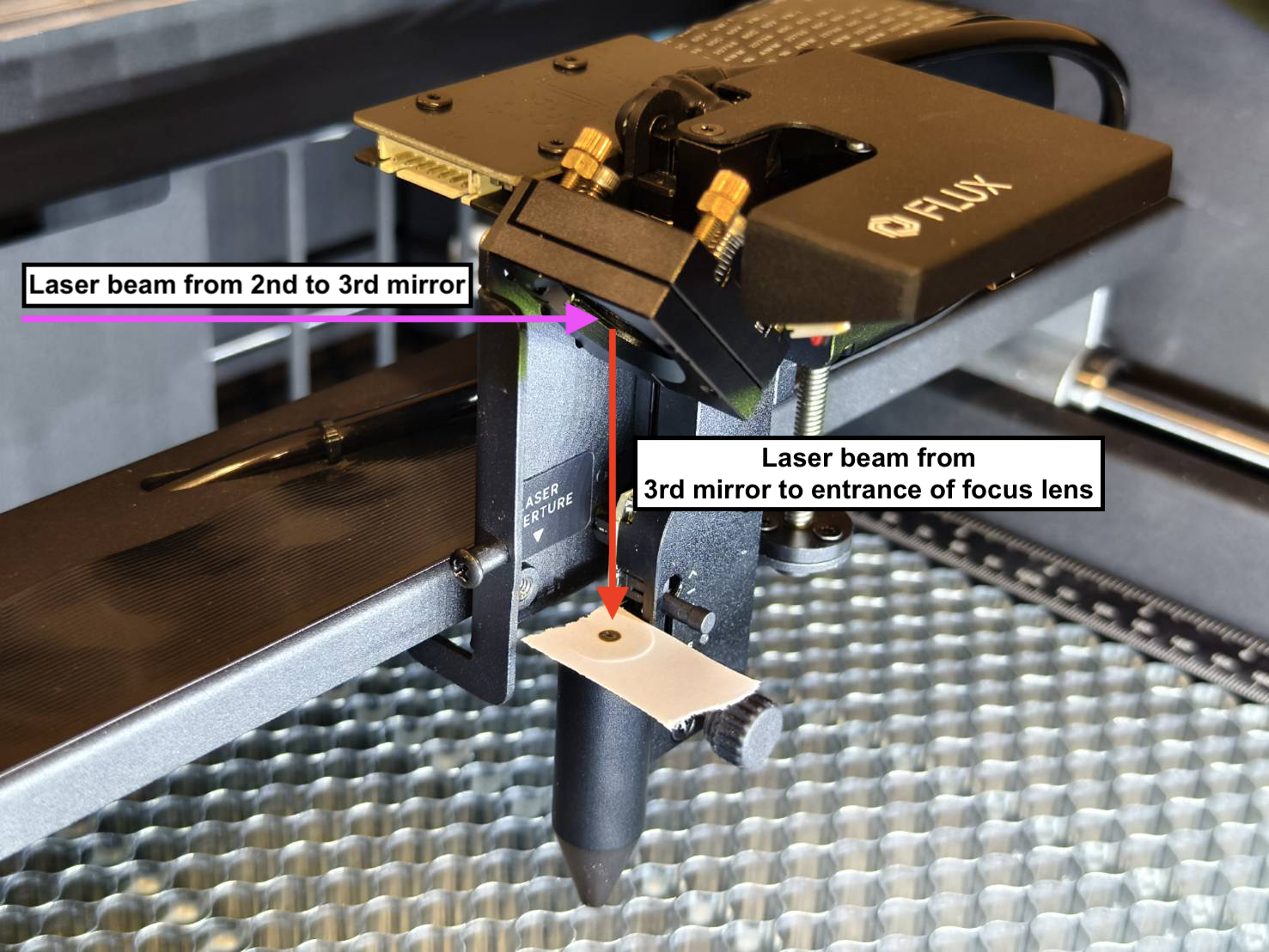

La línea horizontal de la trayectoria desde el 2.º espejo hasta la entrada del 3.º espejo.
La línea vertical de la trayectoria desde el 2.º espejo hasta la entrada del 3.º espejo.
La trayectoria vertical desde el 3.º espejo hasta la plataforma.
Antes de comenzar
Asegúrese de que la trayectoria del 1.º al 2.º espejo y la trayectoria del 2.º al 3.º espejo estén bien alineadas. De lo contrario, los pasos de esta página empeorarán la trayectoria óptica.
Consulte este artículo, 4-10 Ajuste de la trayectoria óptica, desde Paso 1 hasta Paso 7.1 para asegurarse de que las trayectorias mencionadas estén bien alineadas.
Paso 1

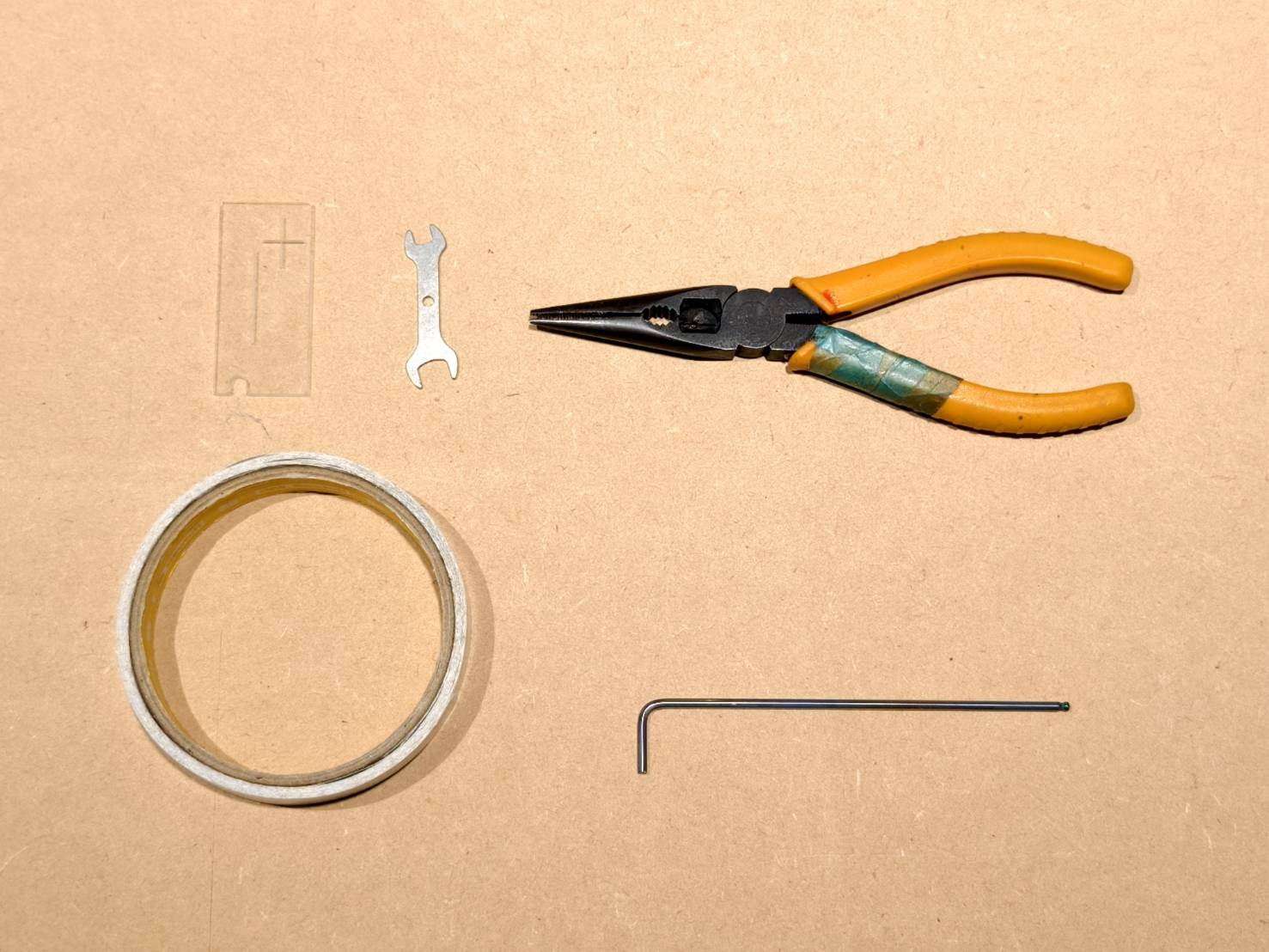

Prepare las siguientes herramientas.
Herramienta OPA
Llave de doble boca
Alicates
Cinta de doble cara
Llave Allen de 2,5 mm
Paso 2
Utilice la herramienta OPA para verificar que el punto esté posicionado en el centro de la entrada del 3.º espejo. Este paso le enseñará a verificar la alineación vertical del haz en la entrada del 3.º espejo utilizando una herramienta OPA.

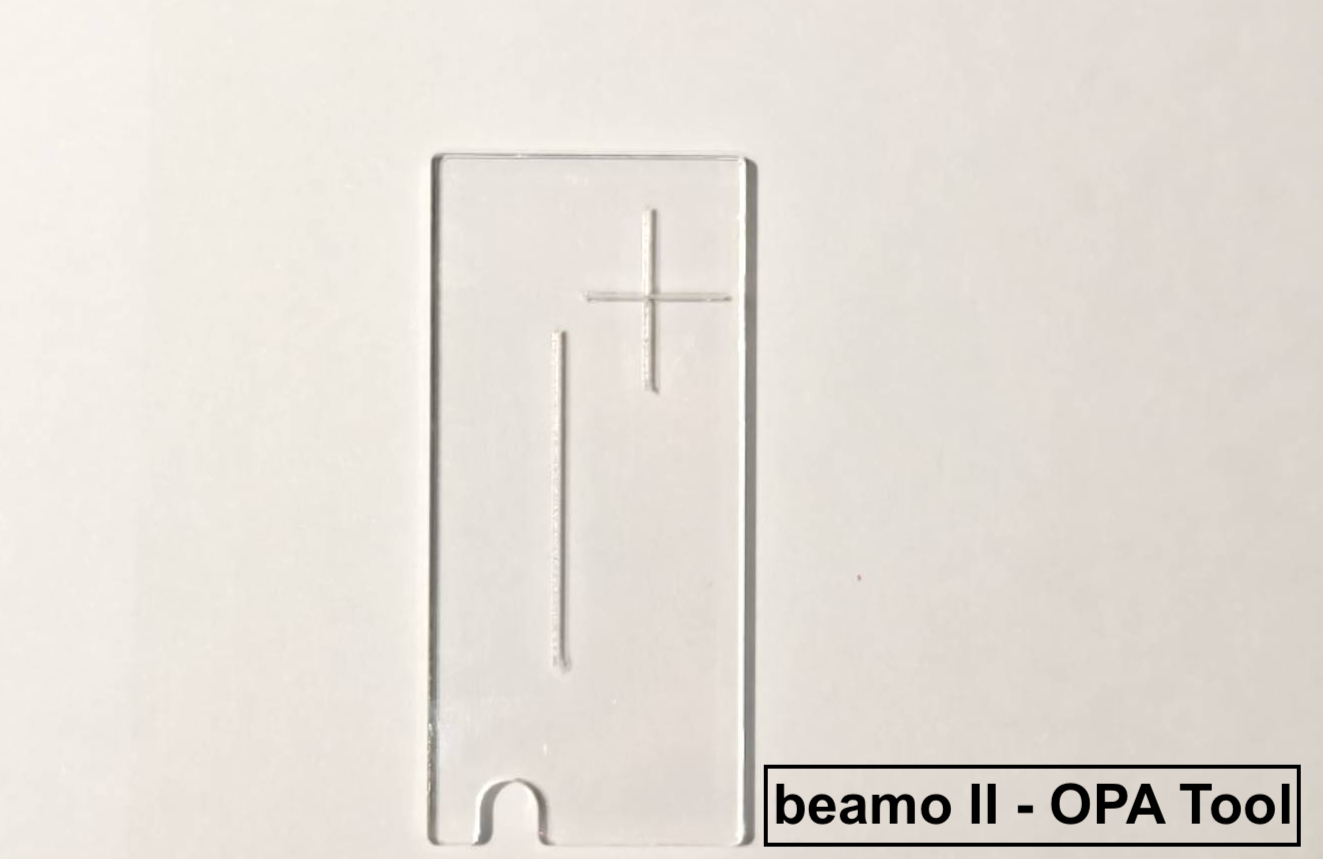

Por favor, utilice el enlace para descargar el archivo y use un acrílico transparente de 3 mm para grabar y cortar.

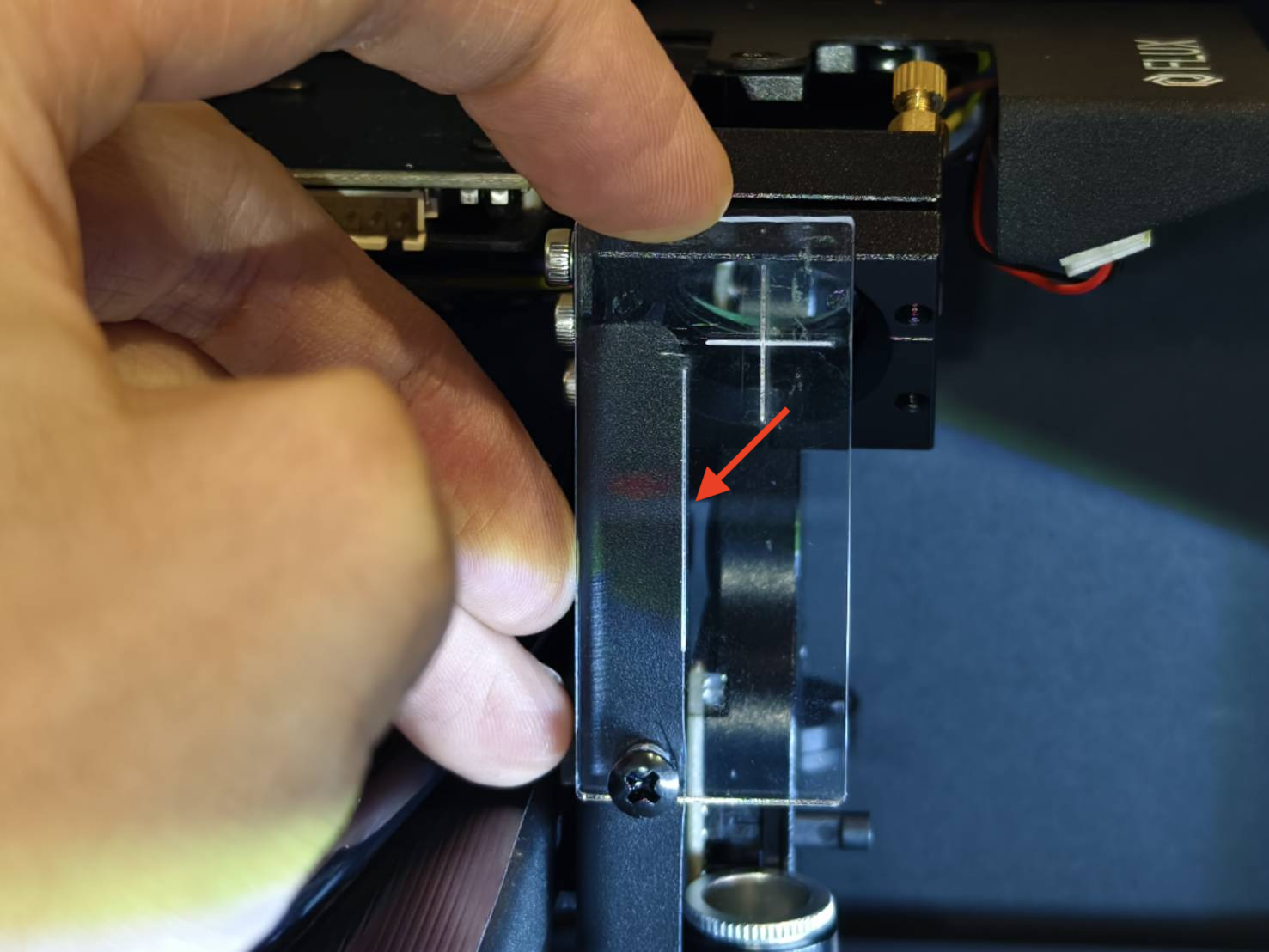

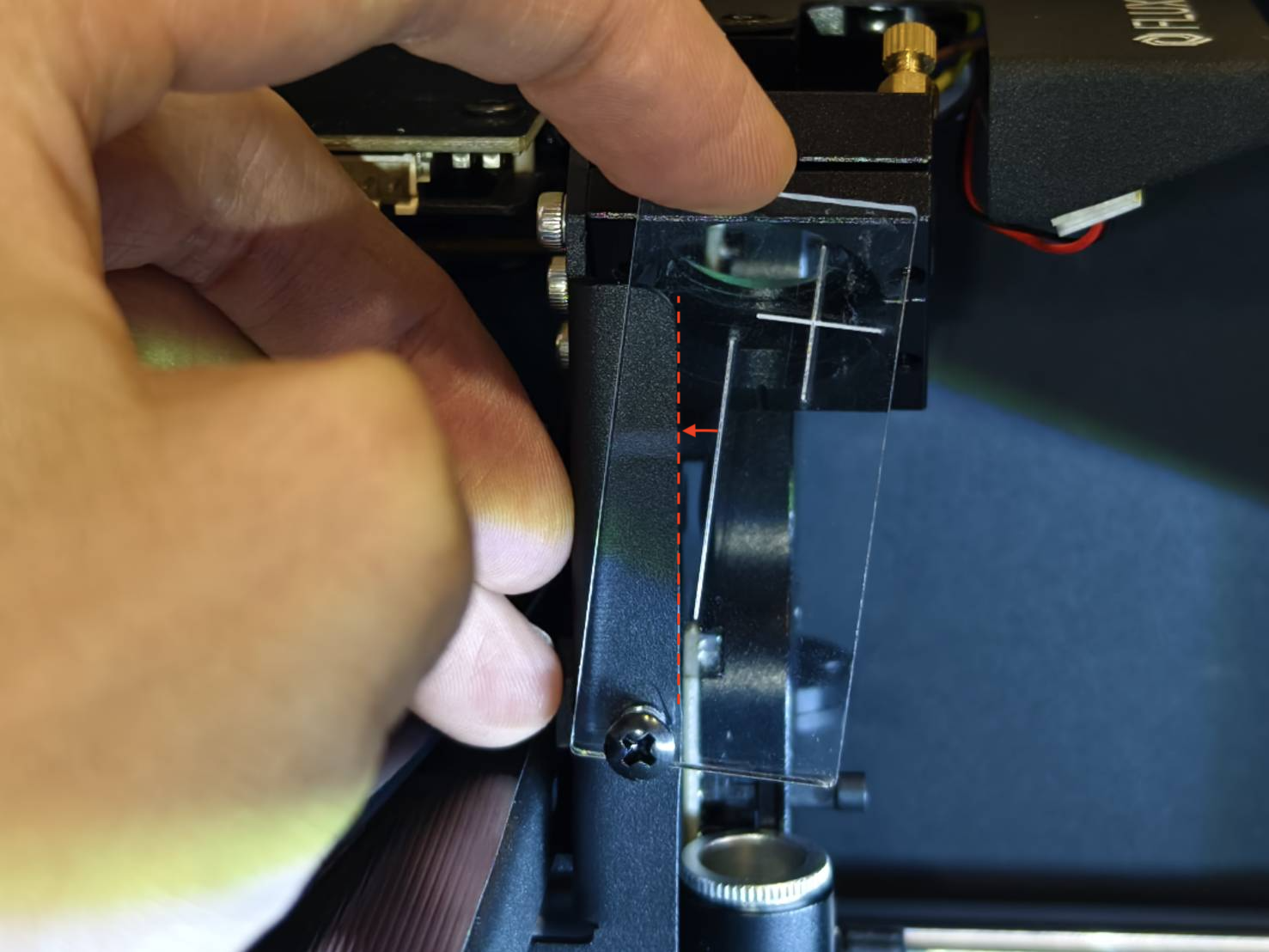

La herramienta se colocará en el tornillo de la entrada del 3.º espejo. La línea más larga de la izquierda se alineará con el borde de la pieza metálica.
Si su máquina no puede cortar en ninguna zona de la cama, deberá fabricar una herramienta temporal. Por favor, consulte la guía, Guía de herramienta temporal para OPA.

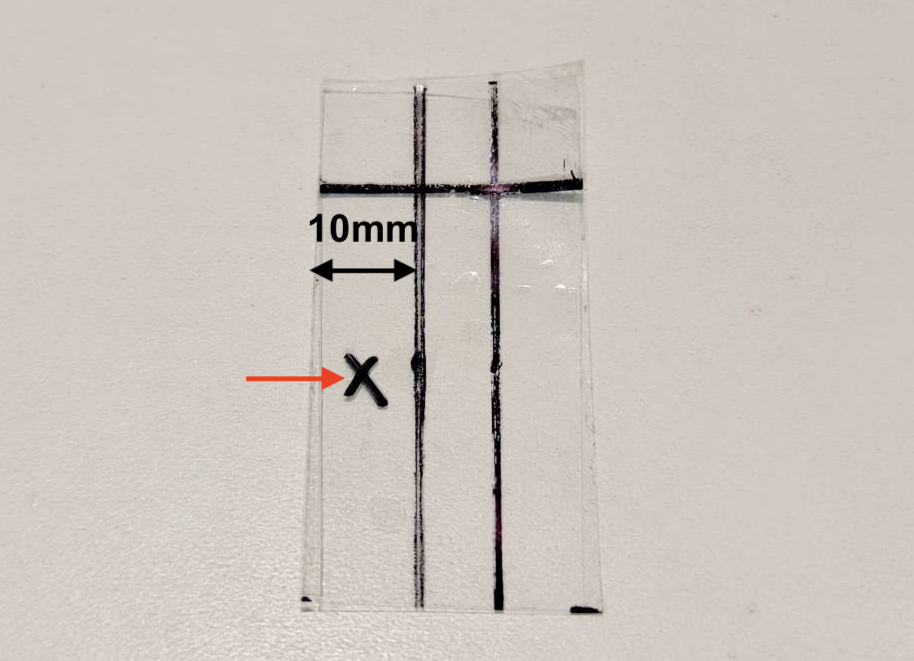

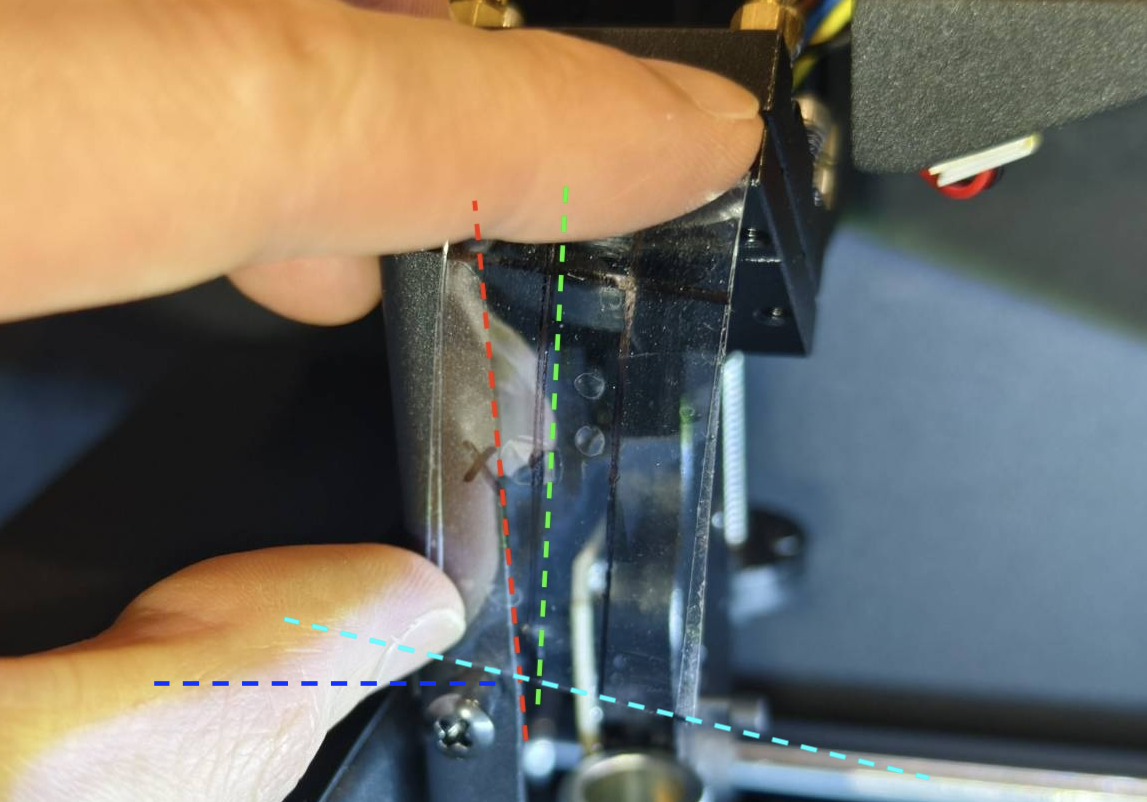

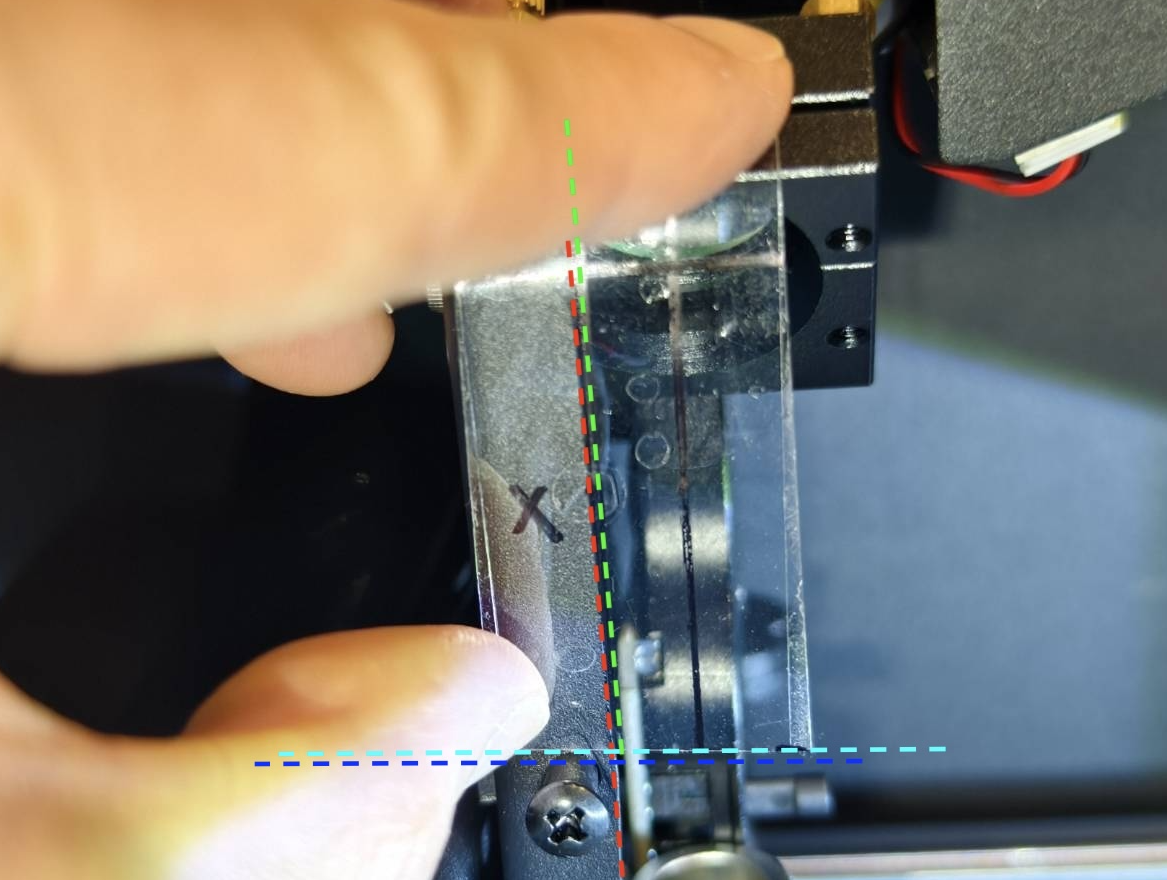

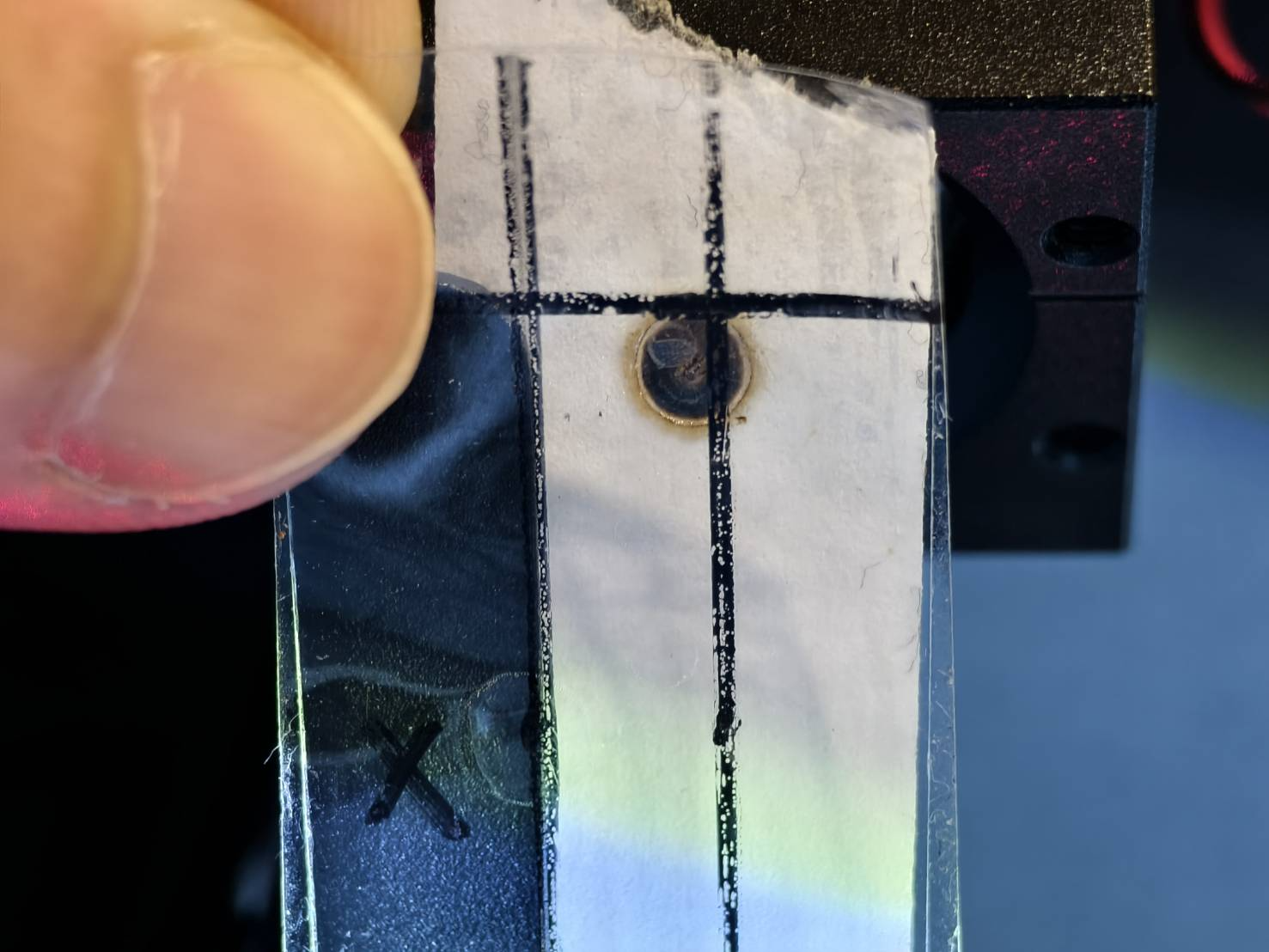

La herramienta se colocará en el tornillo de la entrada del 3.º espejo. El lado con la marca "x" quedará en el lado izquierdo y la línea de 10 mm se alineará con la pieza metálica. Asegúrese de que la parte inferior de la herramienta quede apoyada sobre la superficie superior del tornillo.

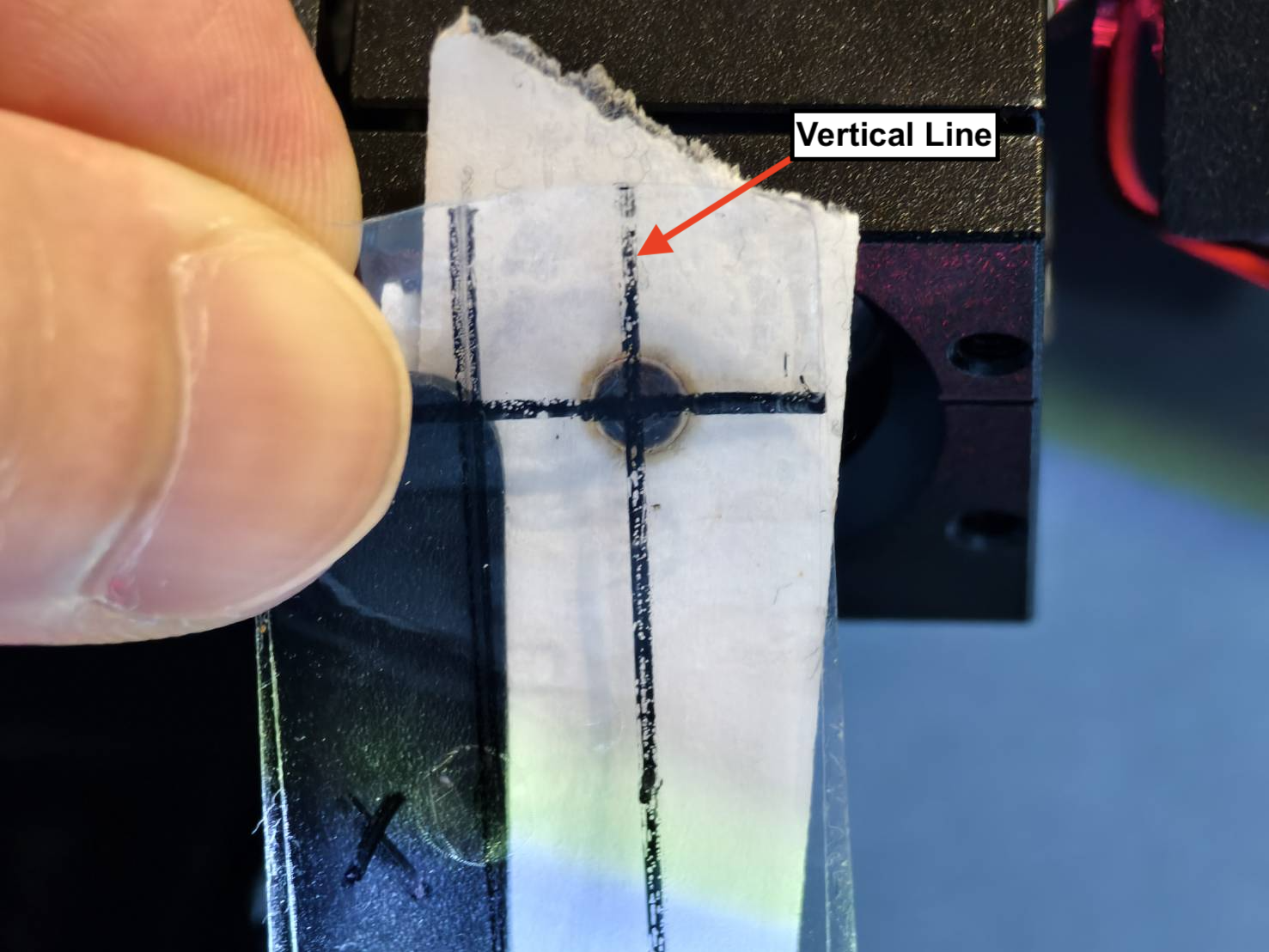

Una vez que tenga la herramienta, mueva el cabezal láser al centro y realice 5 pulsos. Utilice la herramienta para comprobar si el punto está cerca de la línea vertical.

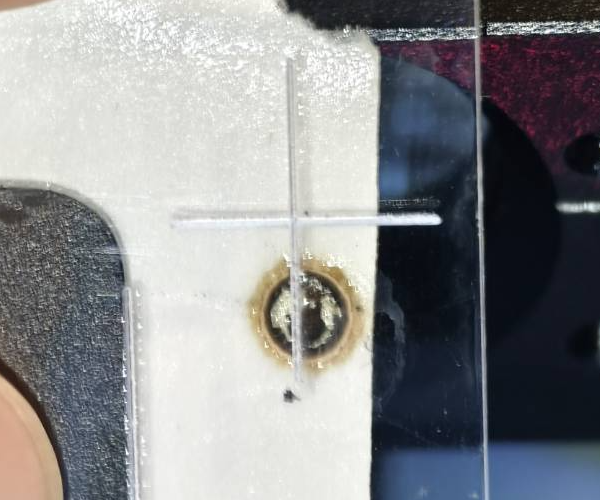

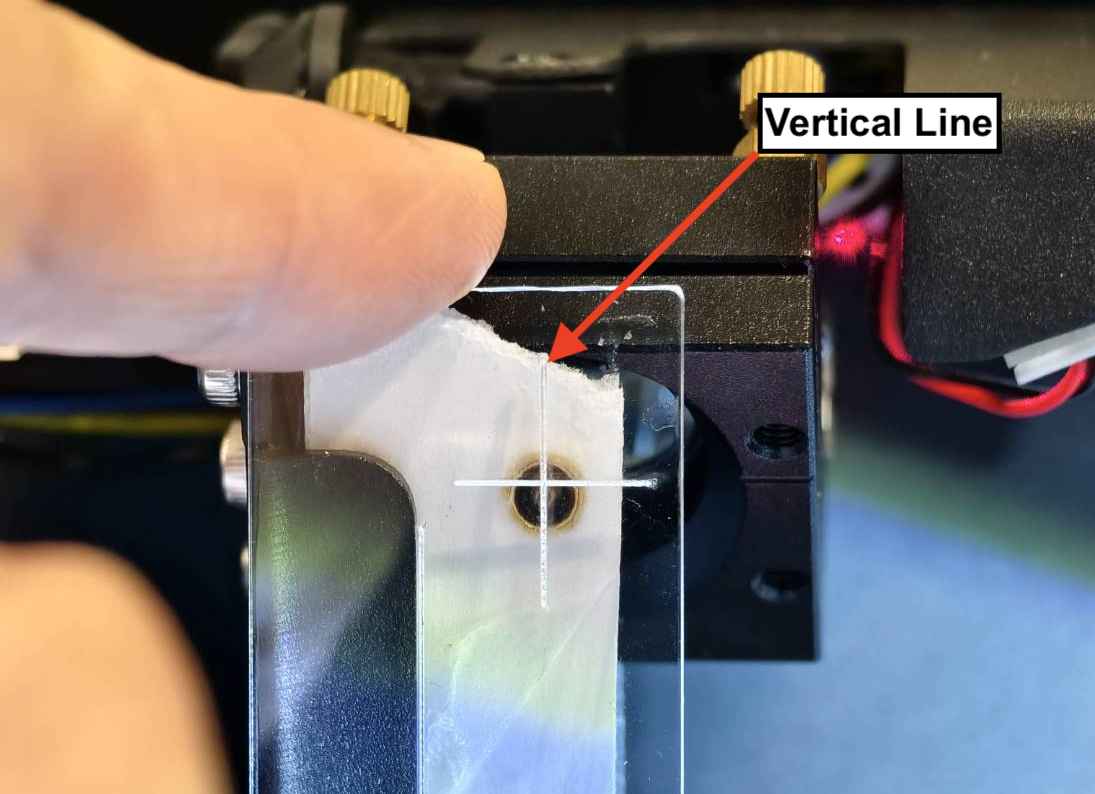

Compruebe la línea vertical con la herramienta. Alinee el círculo o los puntos de la herramienta con la entrada y compruebe la posición del punto.

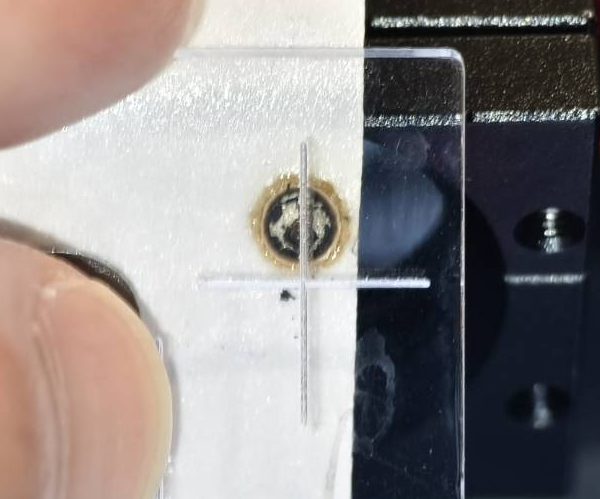

Acrílico
Ejemplo correcto
Ejemplo incorrecto

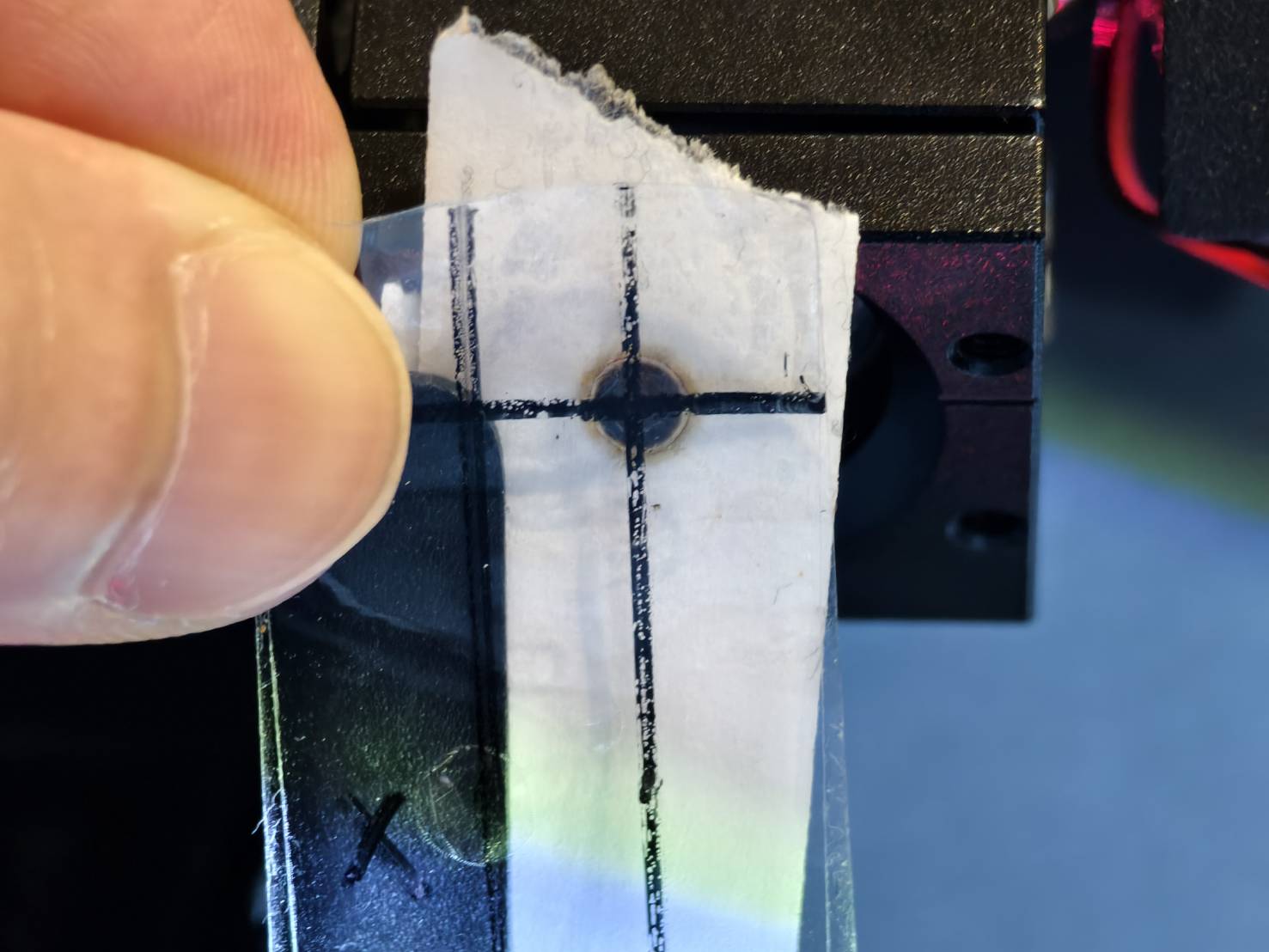

Cinta

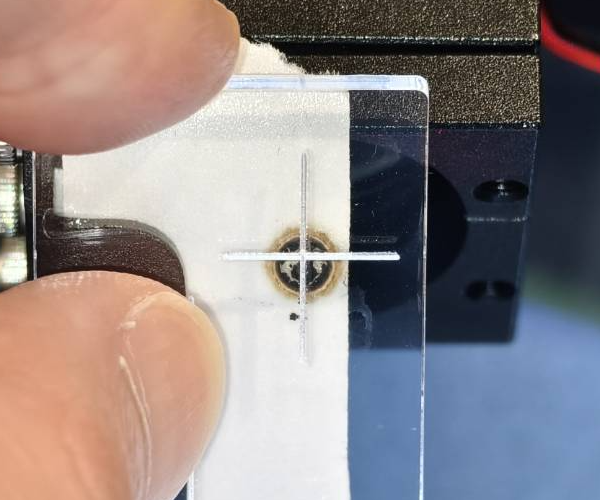

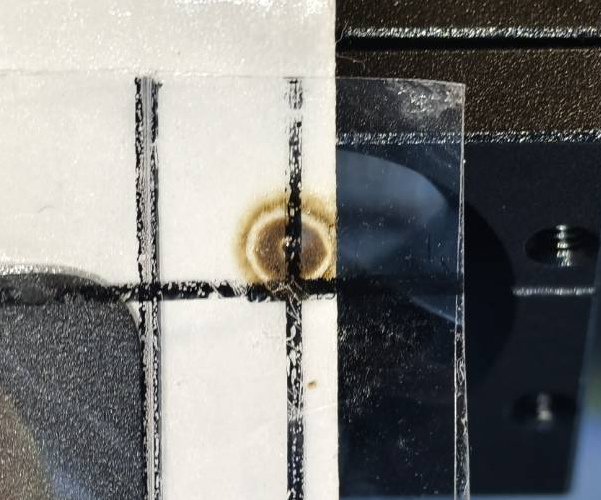

Correcto - Centrado

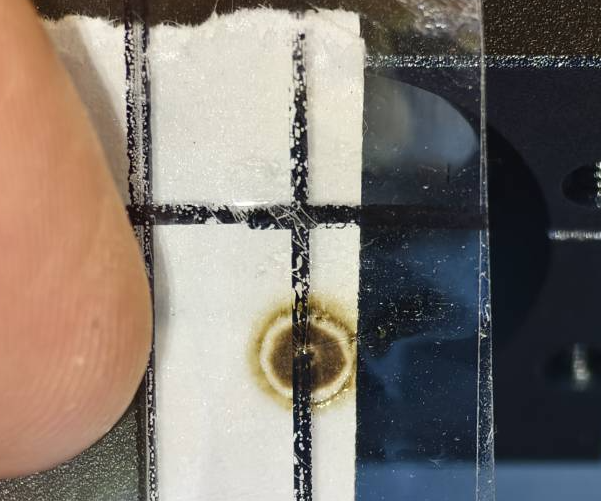

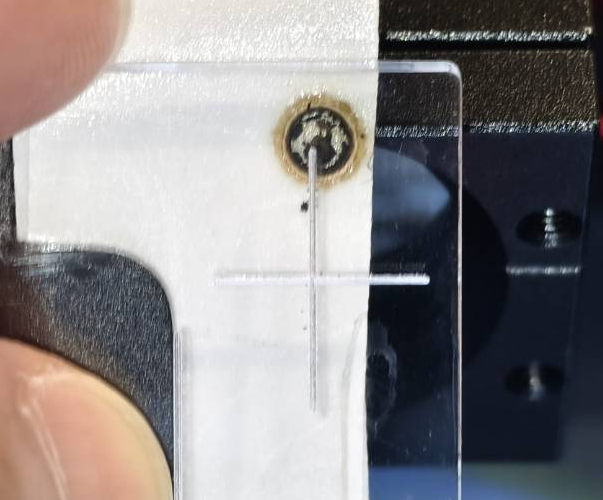

Incorrecto - No centrado
Determine su resultado y la siguiente acción a realizar:

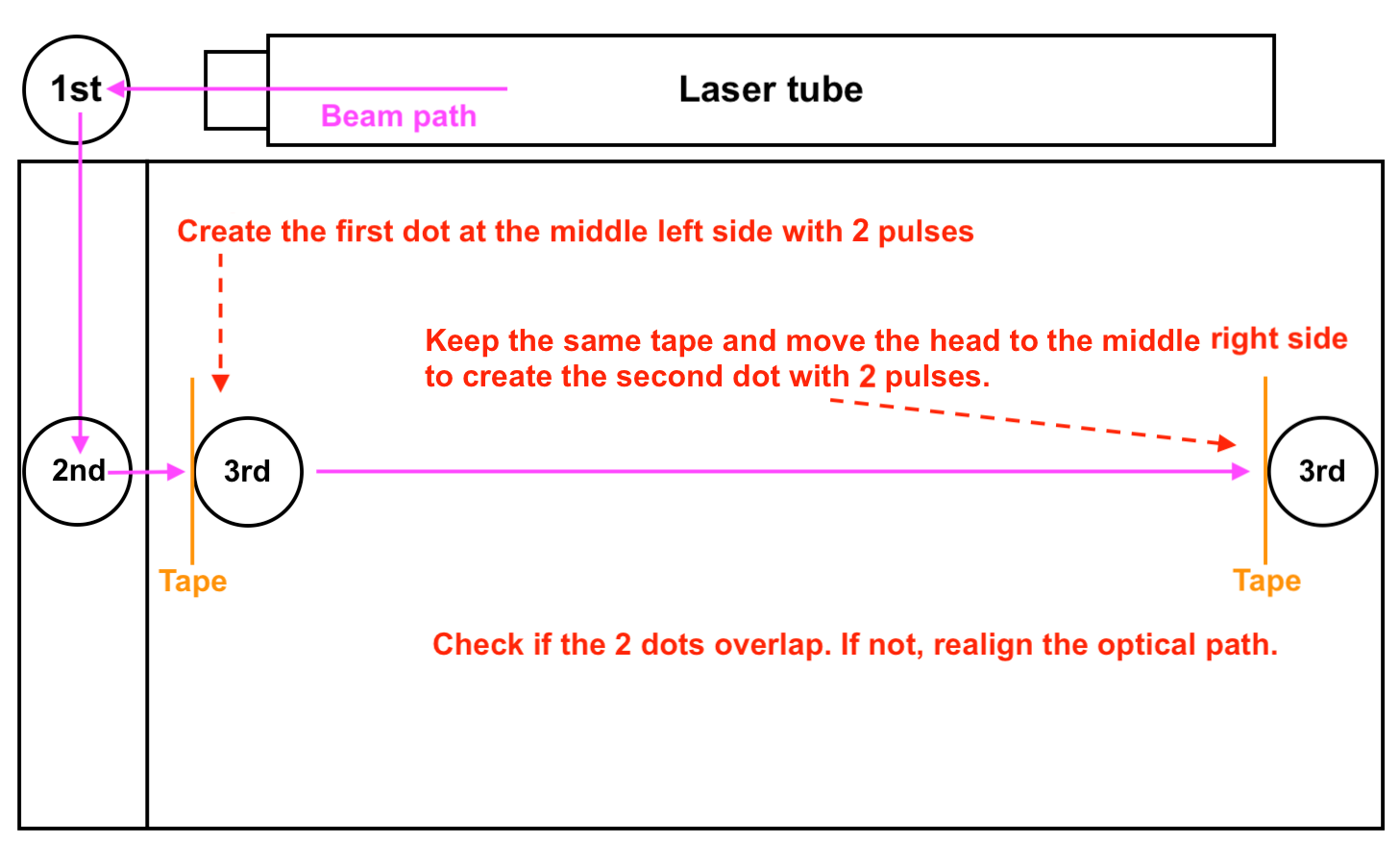

Vuelva a comprobar la trayectoria óptica desde el 2.º espejo hasta el 3.er espejo para ver si los puntos se superponen. Consulte Paso 7 en otro artículo. Si los puntos no se superponen, continúe con Paso 7.1.
Ir a Paso 3 después de la alineación del 2.º al 3.er espejo.
Paso 3

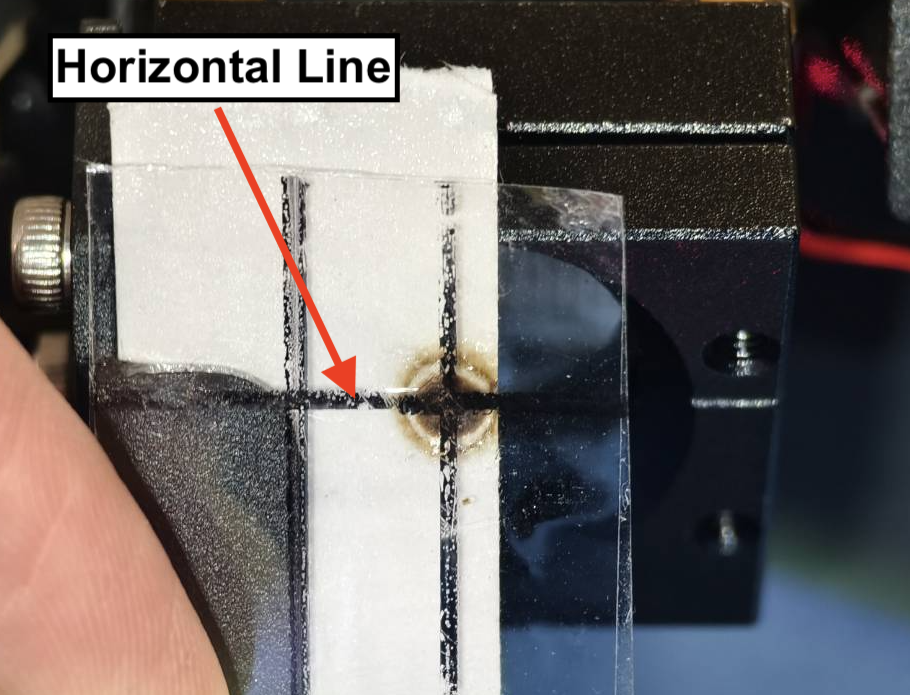

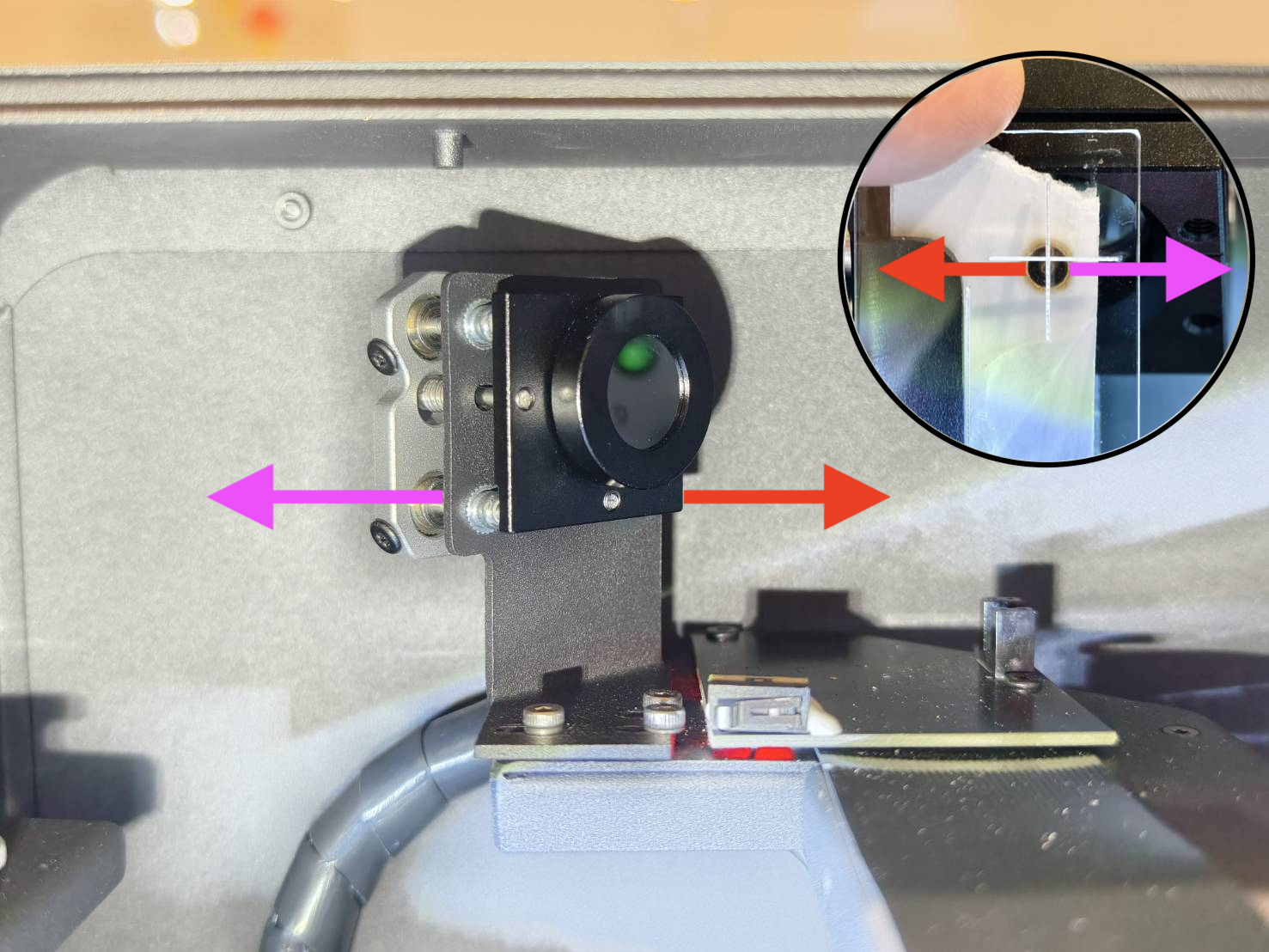

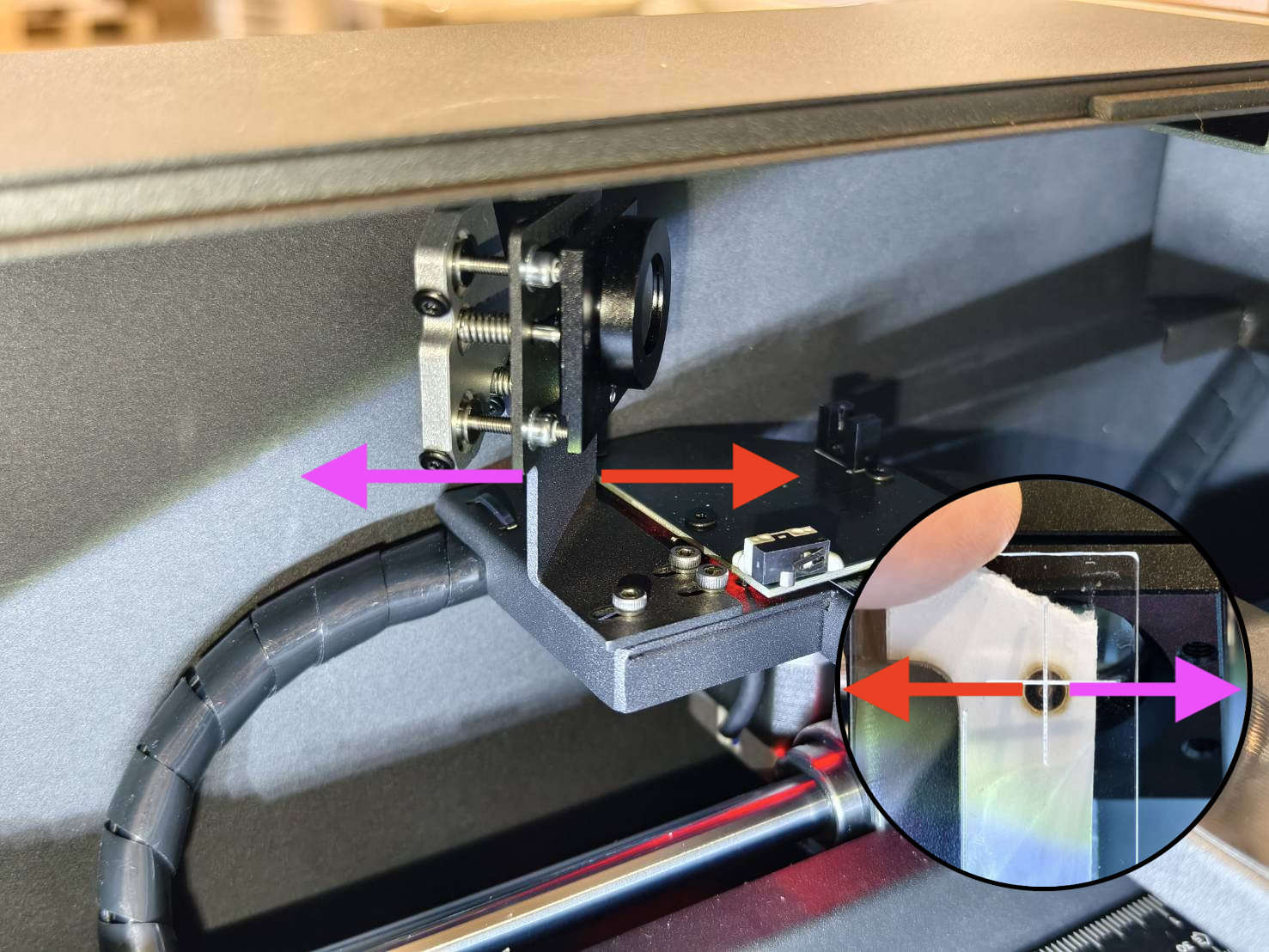

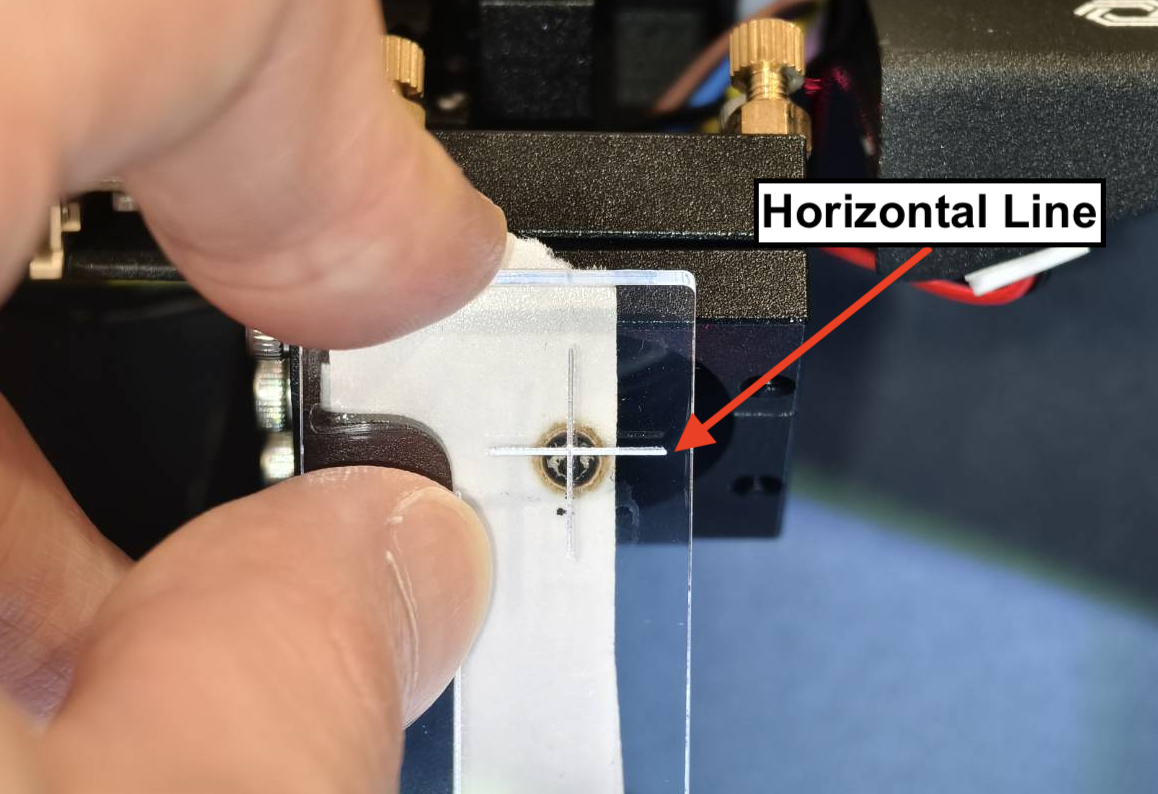

Compruebe la línea horizontal utilizando la herramienta OPA.
Una vez que tenga la herramienta, mueva el cabezal láser al centro y realice 5 pulsos. Utilice la herramienta para comprobar si el punto está cerca de la línea horizontal.
Compruebe la línea vertical con la herramienta. Alinee el círculo o los puntos de la herramienta con la entrada y compruebe la posición del punto.

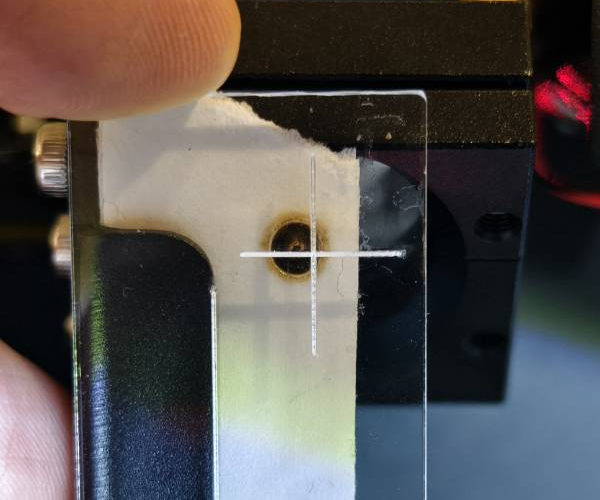

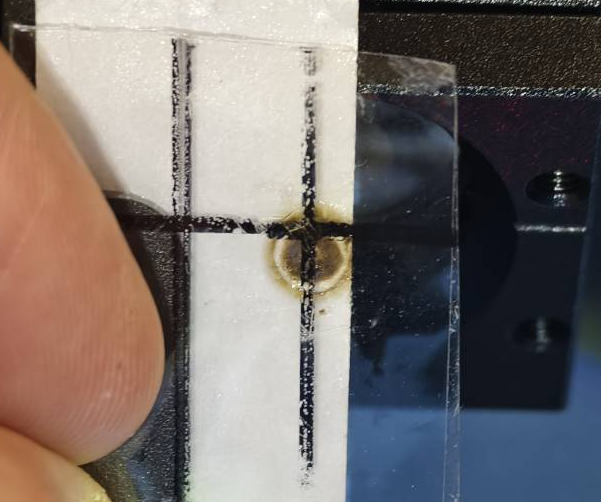

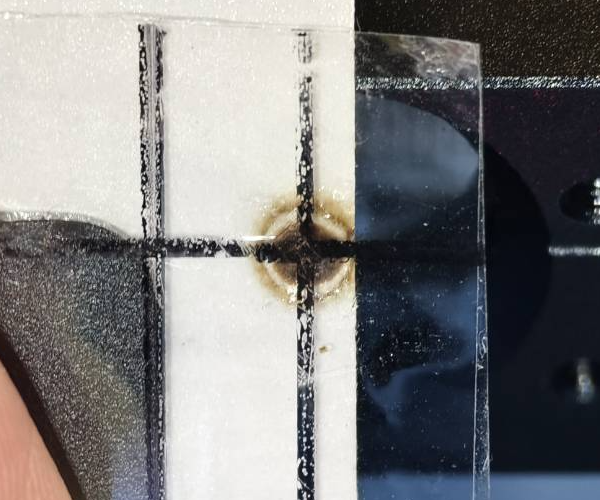

El punto debe estar centrado en la línea. No hay problema si está ligeramente por encima o por debajo, siempre que toque la línea. Si no toca la línea, no es aceptable.

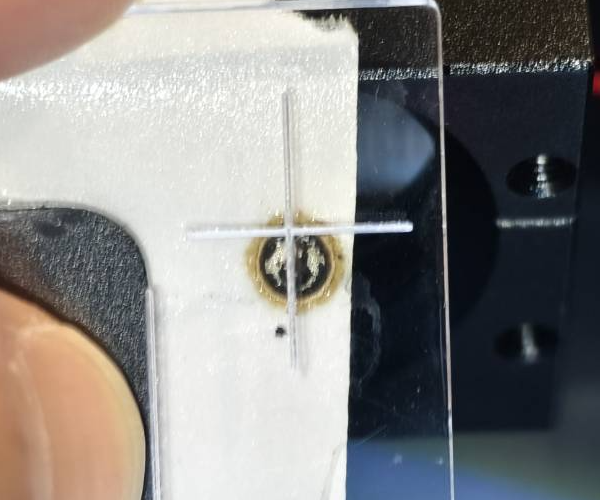

Acrílico

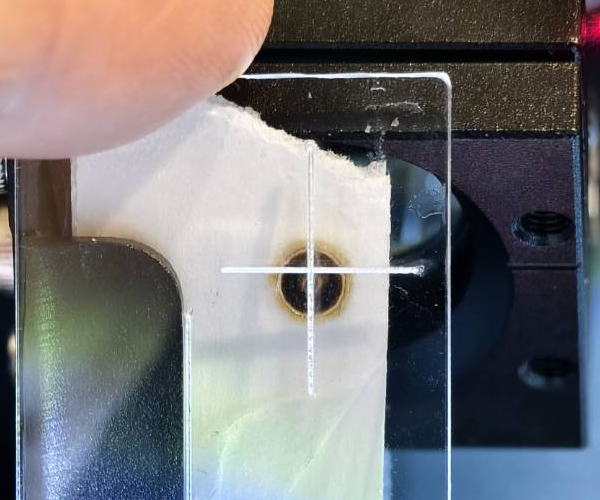

Ejemplo correcto
Ejemplo aceptable
Ejemplo incorrecto

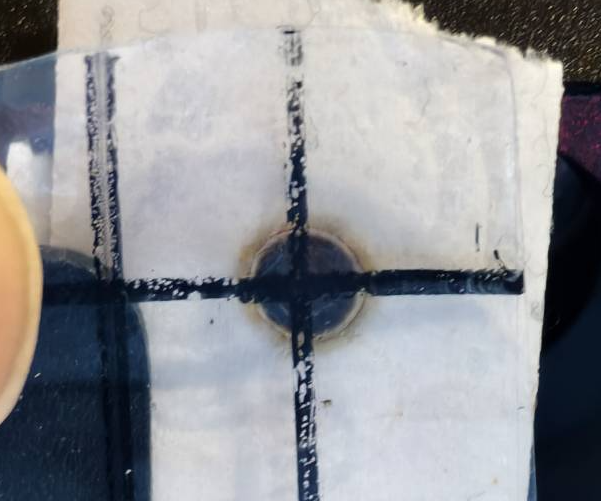

Cinta
Ejemplo correcto
Ejemplo aceptable

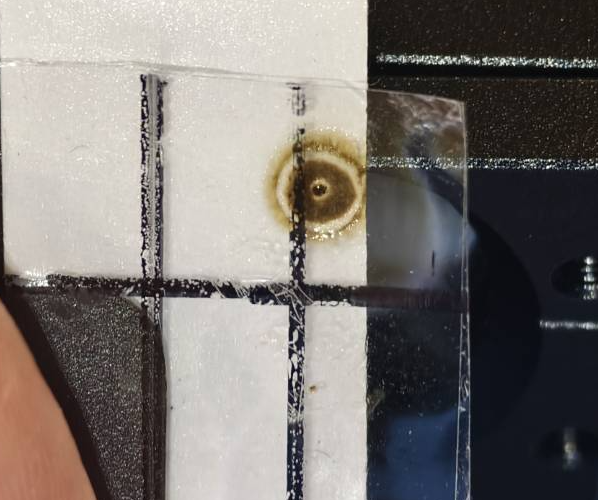

Ejemplo incorrecto
Determine su resultado y la siguiente acción a realizar:
Reinicie y alinee la trayectoria desde el 3.er espejo hasta la entrada de la lente de enfoque.

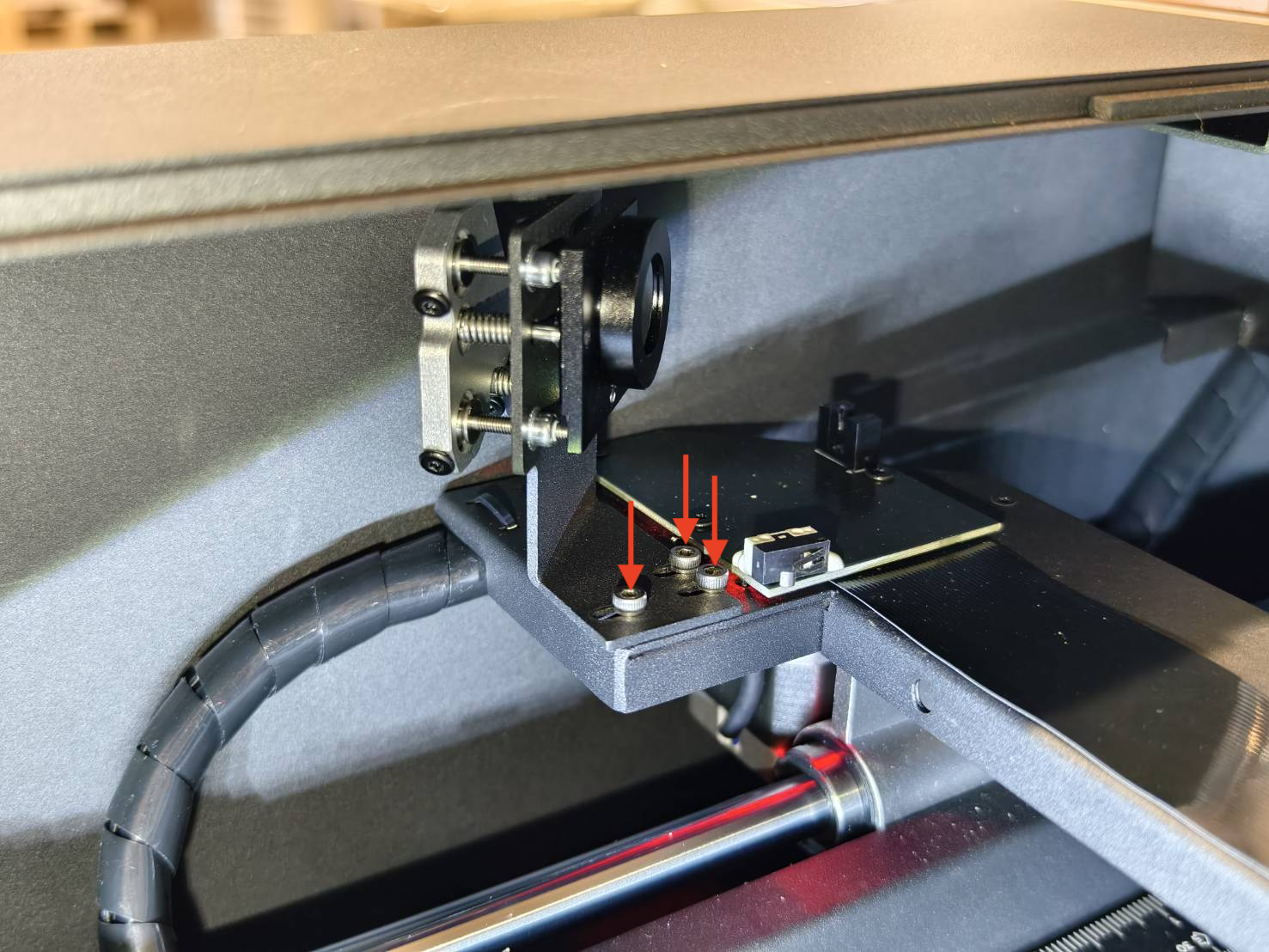

Primero, afloje las tuercas del 3.er espejo y gírelas en sentido antihorario para restablecer la alineación del 3.er espejo.

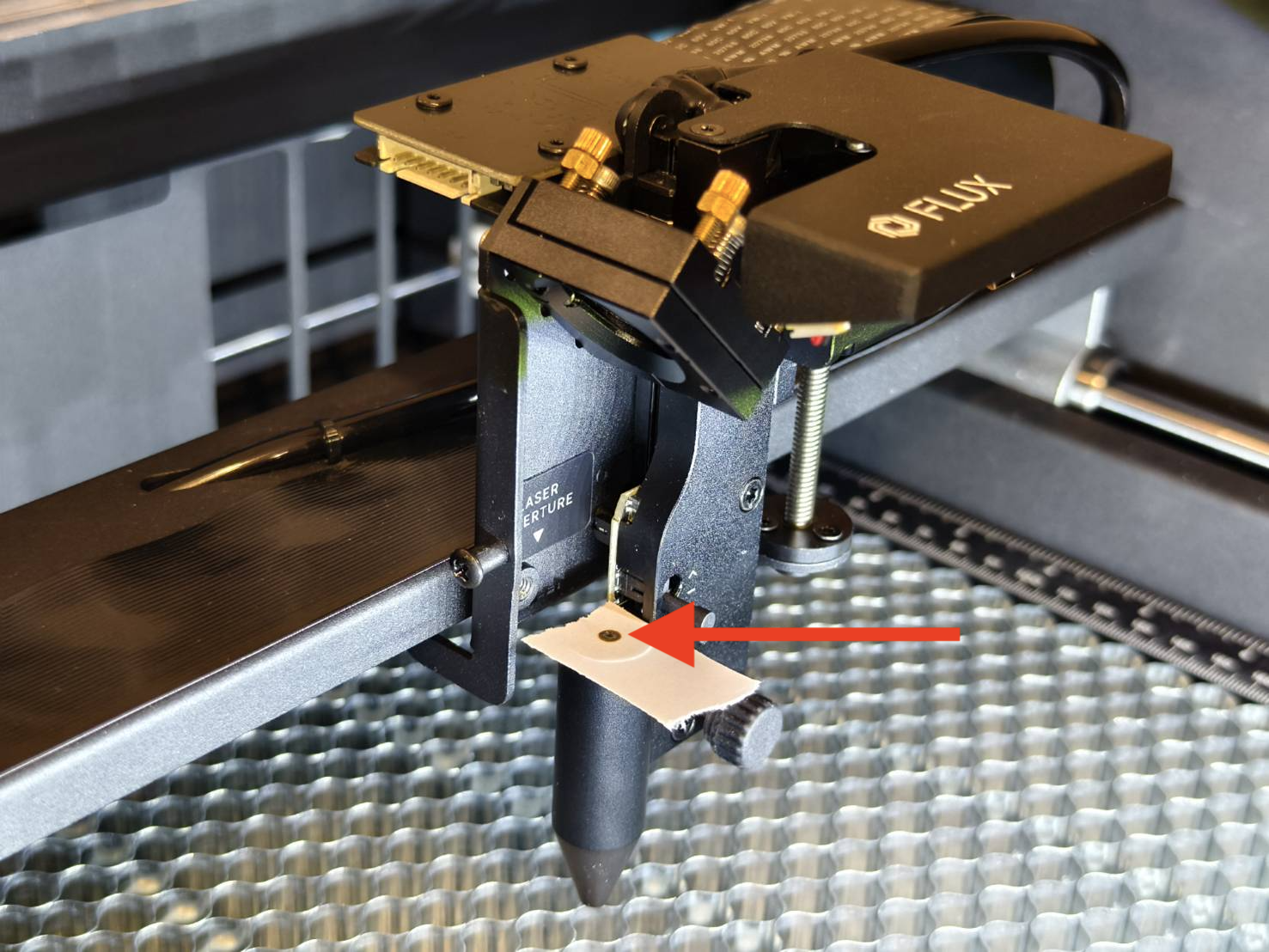

Coloque una cinta de dos capas a la derecha de la boquilla. Realice dos pulsos para crear un punto.

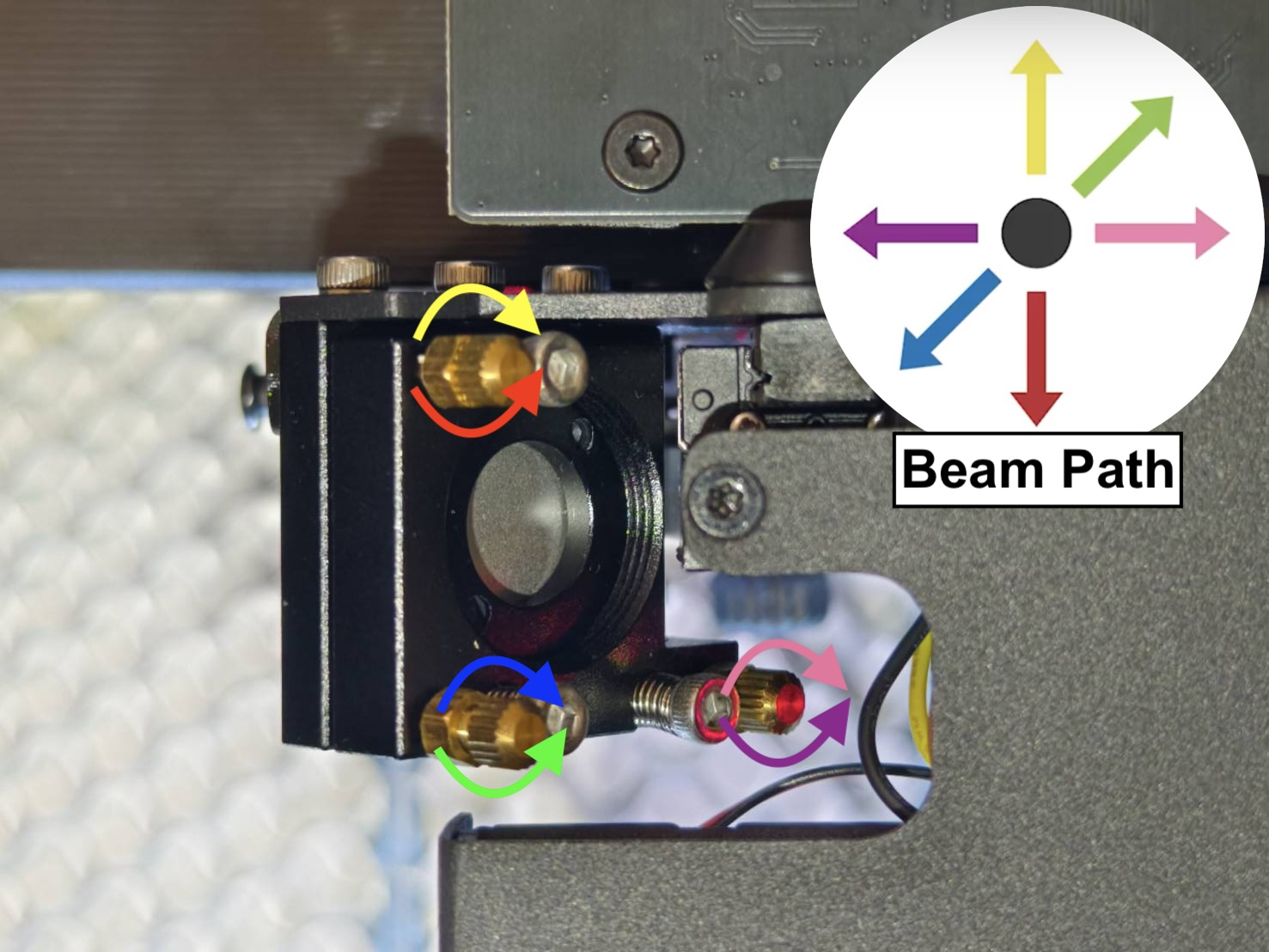

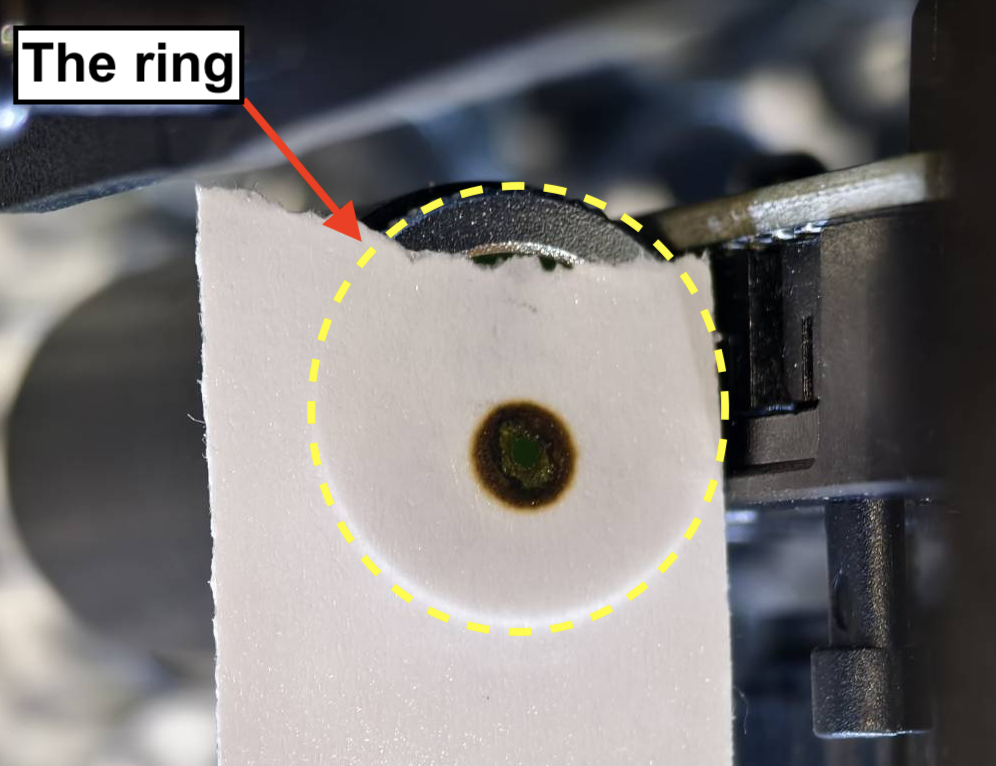

Ajuste los tornillos para que el punto quede en el centro del anillo.
Demostración
(El vídeo es una operación real del personal de FLUX. Es un vídeo largo, puede cambiar la velocidad, pero el concepto y el proceso son la clave para que entienda cómo realizar el ajuste. Por favor, active los subtítulos.)
