5-14 Ajuste de nivelación del eje X

Descripción:

Si la nivelación del eje X no es lo suficientemente horizontal, el interruptor de límite podría no ser activado por el cabezal láser, provocando un problema de posicionamiento inicial (homing). También podría afectar a los resultados de grabado y corte.

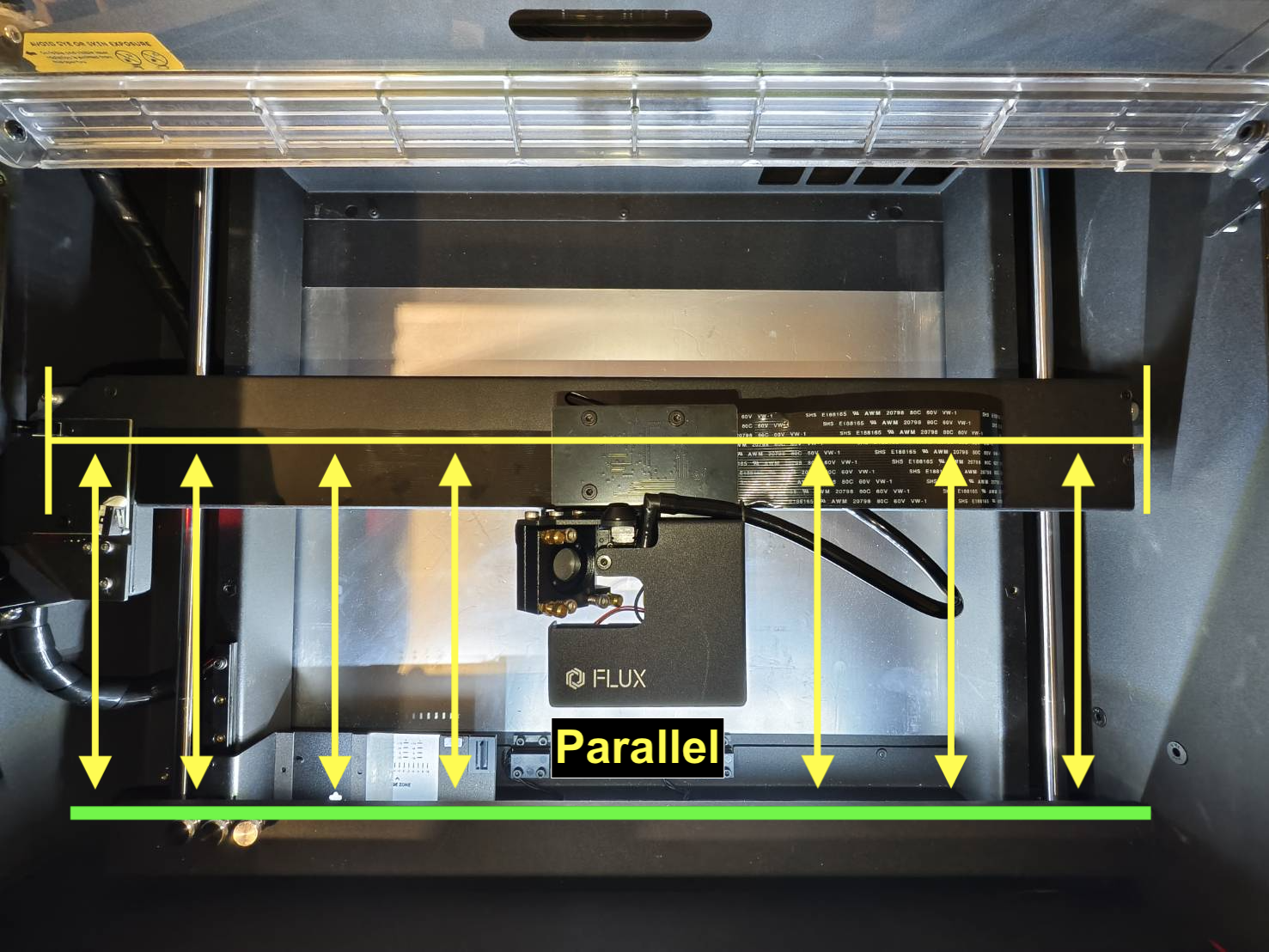

El eje X debe estar paralelo a la pieza de chapa metálica situada en la parte frontal de la máquina.

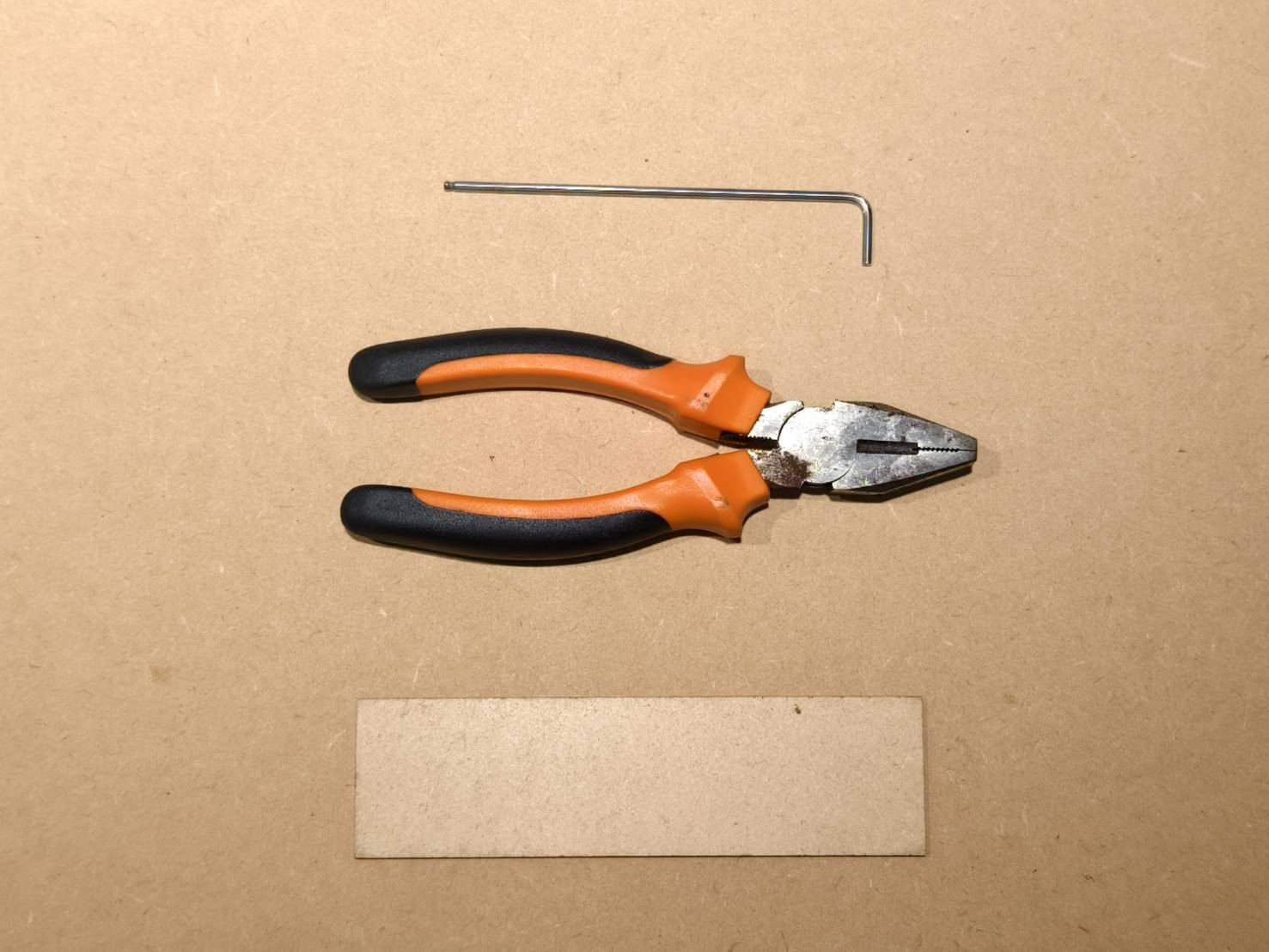

Herramientas:

• Llave Allen de 2 mm
• Unos alicates
• Un trozo de madera o acrílico (5 cm x 10 cm)

Paso 1

Compruebe la nivelación con un trozo de madera o acrílico.

Paso 2

• Localice el acoplador y sus cuatro tornillos de tope.

Paso 3

• Afloje los cuatro tornillos del acoplador.
  Utilice unos alicates para aplicar más par de apriete si los tornillos están demasiado apretados. Es normal escuchar un chasquido cuando el tornillo se afloja.

Paso 4

• El pórtico del eje X ahora estará suelto. Esta es también la forma en que ajustamos la nivelación.

• Ajuste el pórtico del eje X como se muestra en el vídeo a continuación.

Paso 5

Después del ajuste, apriete los tornillos del acoplador.

Paso 6

• A continuación, compruebe si el pórtico está inestable (verifique si el acoplador está bien apretado).


• Comprobación final de la nivelación.
