5-11 Sin emisión de haz láser / El láser no dispara / Sin pulso láser

Descripción

Paso 1

Consulte el vídeo que se muestra a continuación y determine si el síntoma es similar al de su máquina.
(Si no hay emisión de láser cuando la máquina está funcionando y emite un fuerte sonido de chasquido,
indica que el tubo está roto.)

Determine su resultado y la siguiente acción a realizar:

Paso 1.1

Por favor, compruebe si su caso es similar a las siguientes descripciones.

No hay salida de láser a niveles de potencia bajos, alrededor del 10% o inferior.	La salida del láser es demasiado fuerte a niveles de potencia bajos. (El resultado del grabado es demasiado oscuro o se convierte en corte, etc.)

Determine su resultado y la siguiente acción a realizar:

Paso 1.2

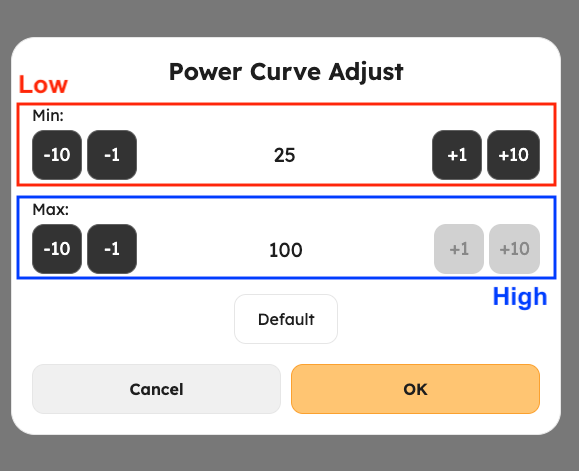

• Por favor, consulte el enlace a continuación para ajustar la curva de potencia.
  [Ajuste de la curva de potencia (beamo II)]


• Después del ajuste, por favor inténtelo de nuevo para ver si su problema se ha resuelto.


Determine su resultado y la siguiente acción a realizar:

Paso 2

• Abra el archivo de ejemplo de la sonda de enfoque.
  Duplique la configuración de potencia, inicie la tarea y compruebe si el láser emite.
  (Por ejemplo, si su potencia es del 20% originalmente, auméntela al 40% e inicie la tarea.)

• Ejecute la tarea y compruebe si el láser emite.



Determine su resultado y la siguiente acción a realizar:

Paso 3

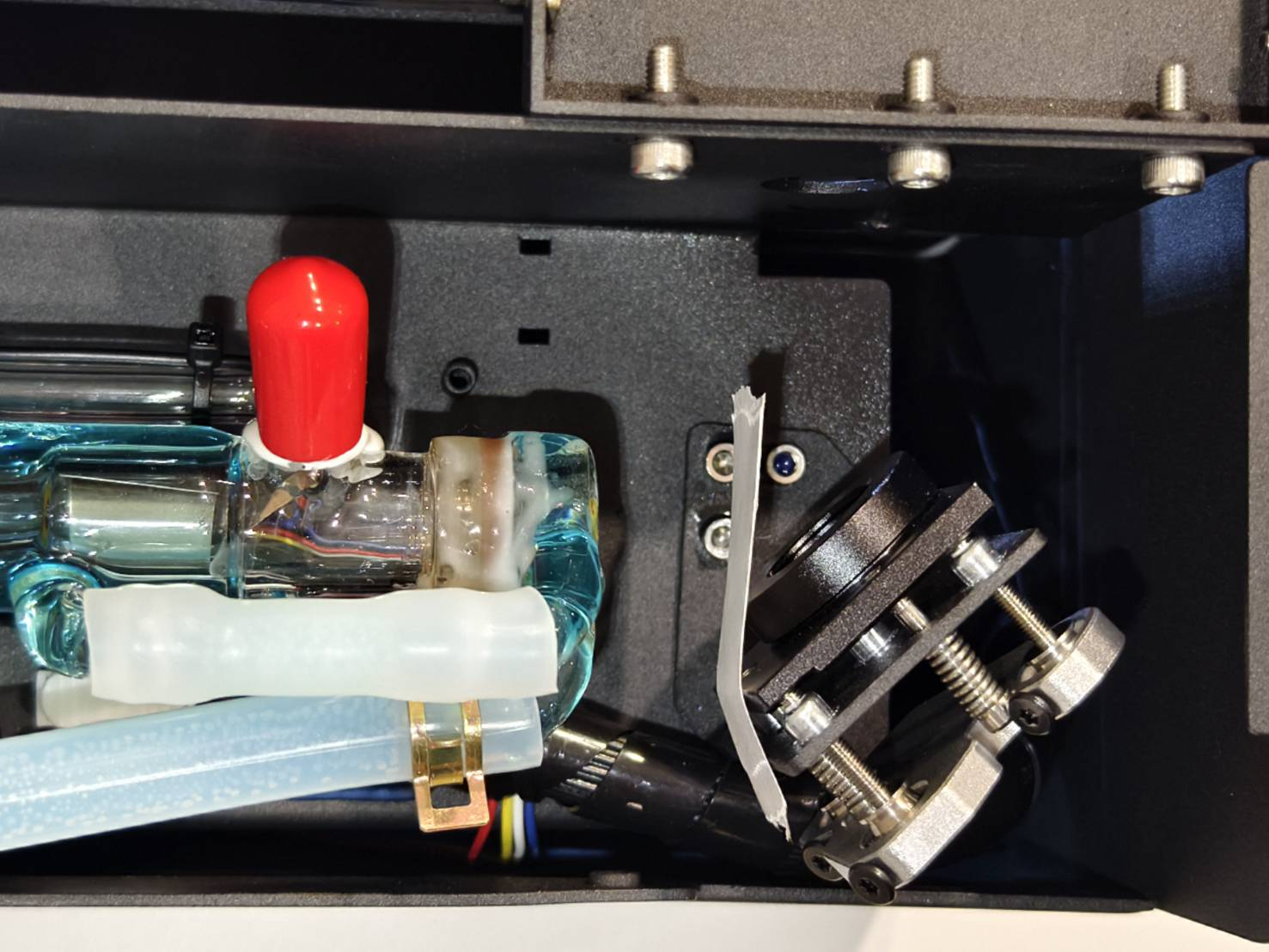

• Retire la cubierta metálica trasera para localizar el primer espejo.

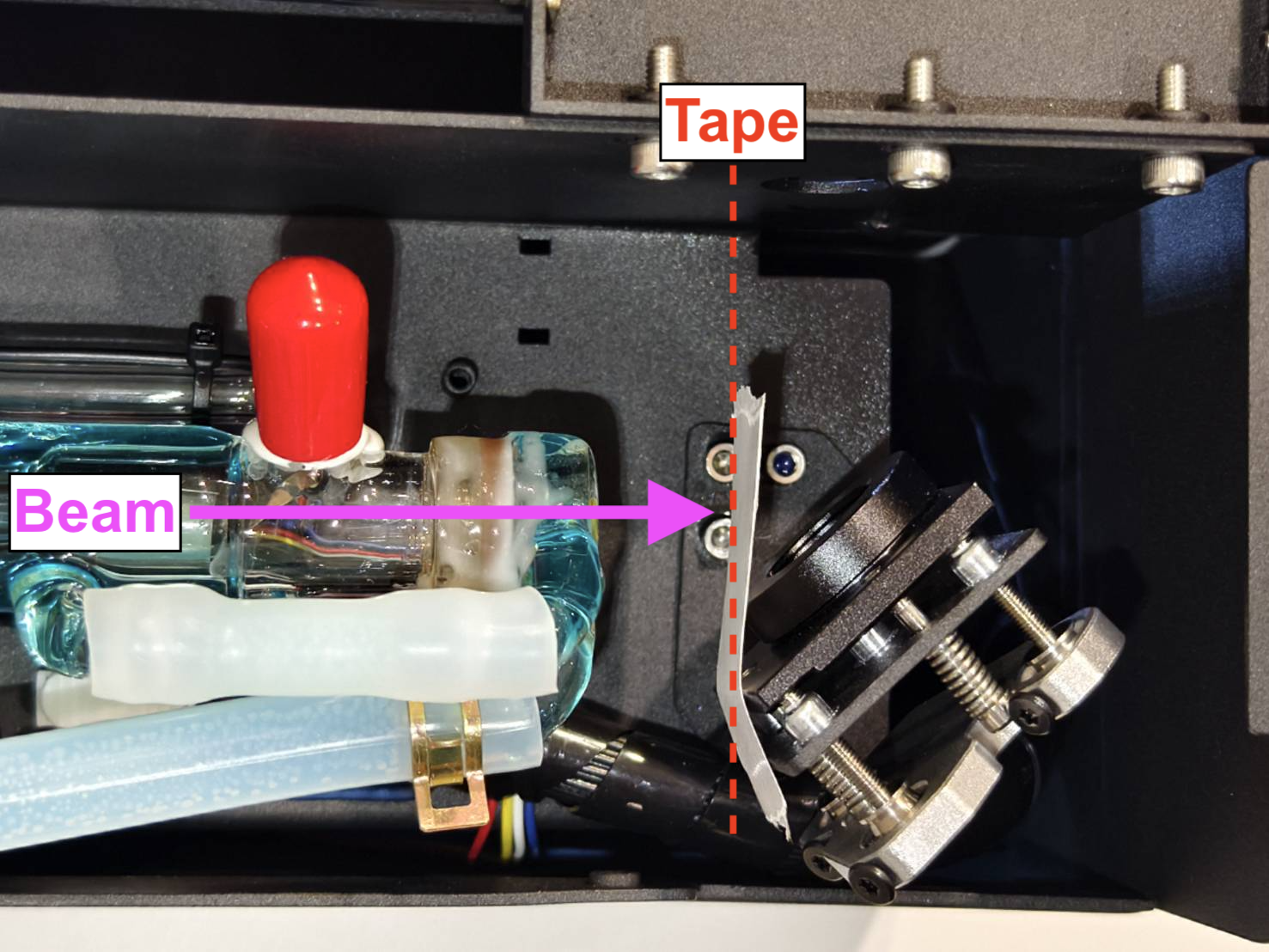

• Coloque la cinta en el primer espejo formando un ángulo de 90 grados respecto al haz.

• Vuelva a colocar la cubierta trasera y realice 5 pulsos.
  (No es necesario apretar los tornillos siempre que pueda realizar un pulso.)

Ejemplos de resultados en la cinta
Buen ejemplo - Redondo e intenso	Mal ejemplo - Débil, hueco o no redondo

Determine su resultado y la siguiente acción a realizar:

Paso 3.1

Paso 3.2

• Vuelva a colocar la cubierta trasera.
  (Solo necesita apretar uno o dos tornillos de la cubierta trasera siempre que el icono de la cubierta trasera aparezca como cerrado.)


• Ejecute el archivo de ejemplo en Beam Studio y compruebe si el láser emite.


Determine su resultado y la siguiente acción a realizar:

Paso 4

• Apague la máquina.
  Retire la cubierta metálica frontal. (Tornillo torx T8 * 10 uds.)

• Desconecte el cable de control del láser. (Máquina apagada.)
  (Consulte el diagrama si su máquina tiene una configuración diferente a las fotos mostradas a continuación.)
• Localice el botón de disparo forzado del láser en la fuente de alimentación del láser.

• Cierre la cubierta trasera. Encienda la máquina y pulse rápidamente el botón 1 vez durante 0,5-1 segundo y compruebe si la cinta del primer espejo presenta alguna marca.

Determine su resultado y la siguiente acción a realizar:

Paso 5

• Aumente la potencia al 150% en el modo de control.


• Realice 5 pulsos para comprobar si la marca de quemadura se intensifica.
  (Utilice una cinta nueva de 2 capas si la actual ya presenta una marca.)
  (Consulte el ejemplos para determinar el resultado de la cinta.)

Determine su resultado y la siguiente acción a realizar:

Contactar con el Servicio de Atención al Cliente

Siga las instrucciones del enlace a continuación para informar correctamente de un problema a su distribuidor local o al soporte técnico de FLUX. [Contactar con el Servicio de Atención al Cliente]

*La información recopilada, como fotos o vídeos que muestren el problema de su máquina en este artículo, deberá ser compartida con el distribuidor o el Soporte Técnico de FLUX.
