Guía de la herramienta OPA temporal

Descripción

Este artículo le guiará en la fabricación de una herramienta OPA.
Asegúrese de que las dimensiones se dibujen o recorten con la mayor precisión posible.

Descripción general

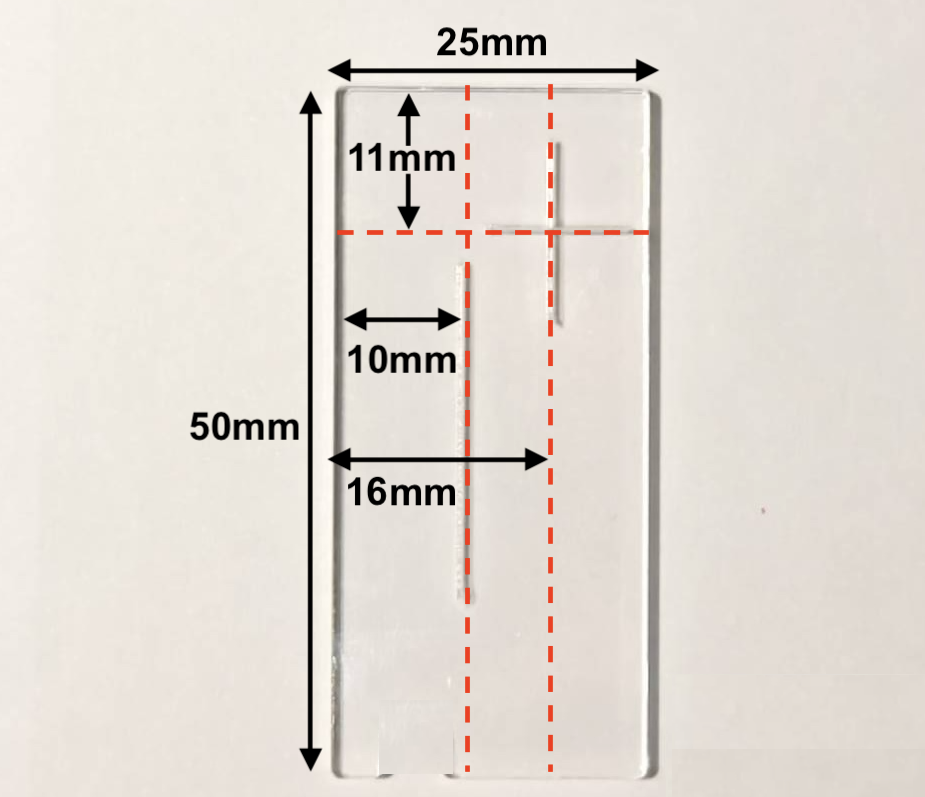

Solo necesita encontrar una pieza transparente de 50mm x 25mm (que se puede recortar a medida) y dibujar tres líneas según las dimensiones mostradas en las líneas rojas de la imagen siguiente.
(Puede utilizar su propio método siempre que las dimensiones de las líneas sean correctas.)

Paso 1

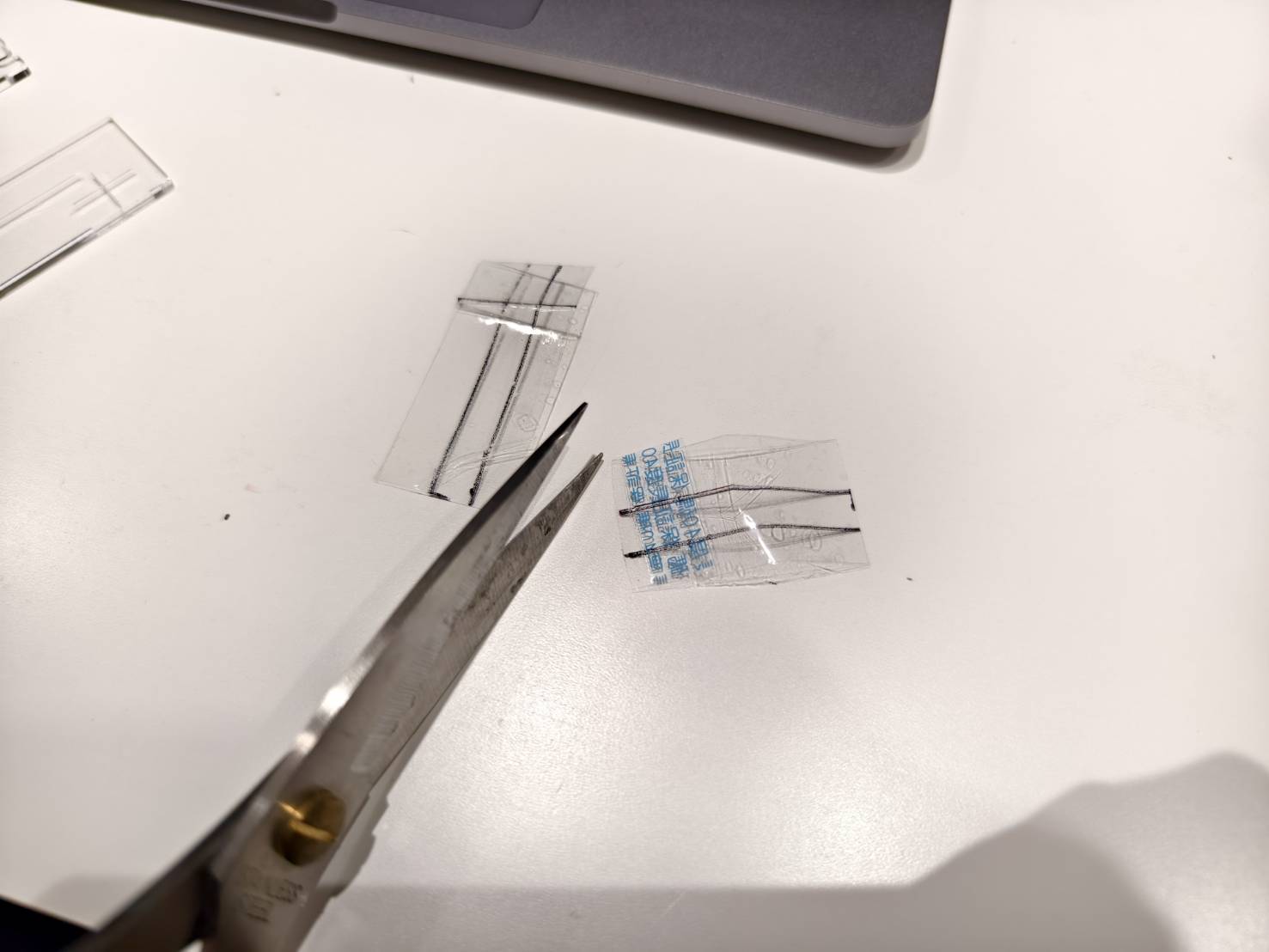

• Encuentre un trozo de cinta adhesiva transparente o cualquier pieza transparente sobre la que se pueda dibujar y cortar.
• Si utiliza cinta adhesiva, dóblela para cubrir la parte adhesiva o combine dos trozos.

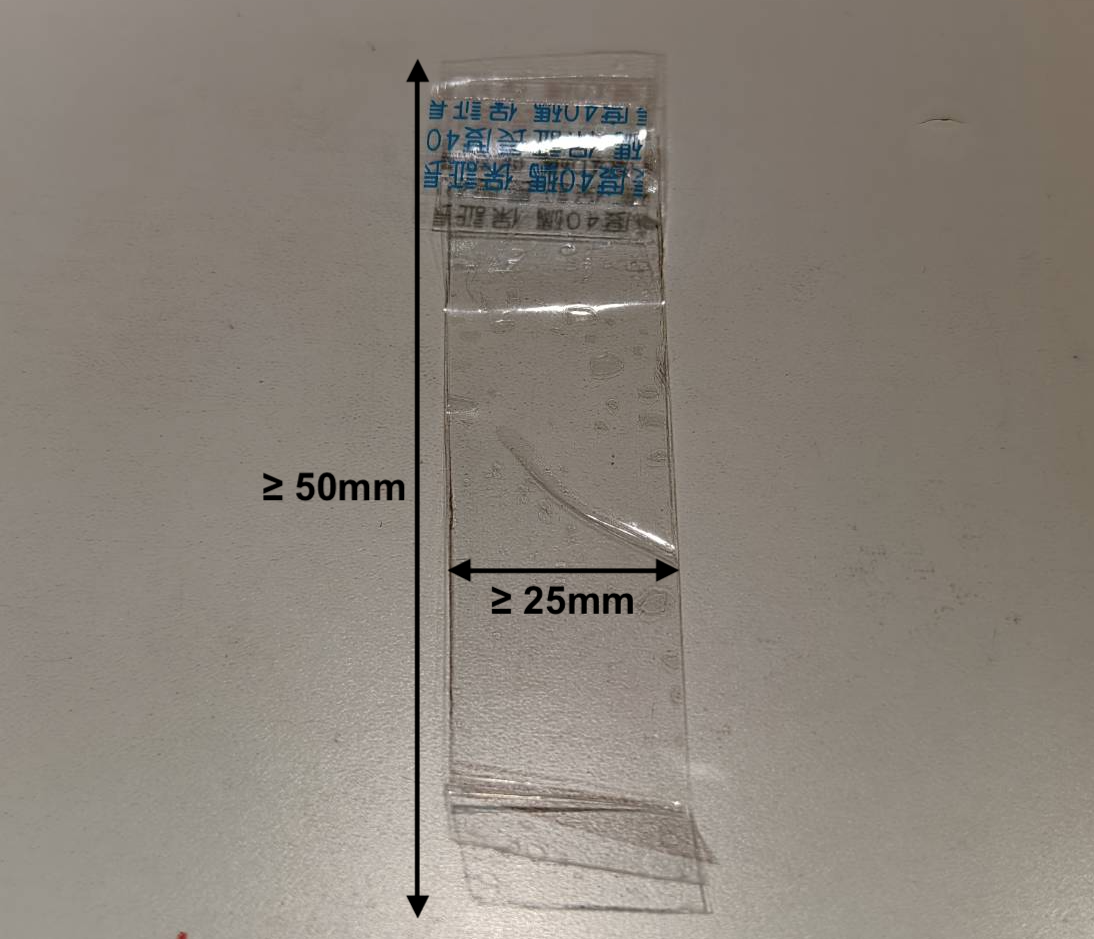

• Después de cubrir la parte adhesiva, la longitud de esta pieza debe ser de al menos 50mm y el ancho de al menos 25mm. (Una longitud mayor es aceptable, ya que puede recortarla.)

Paso 2

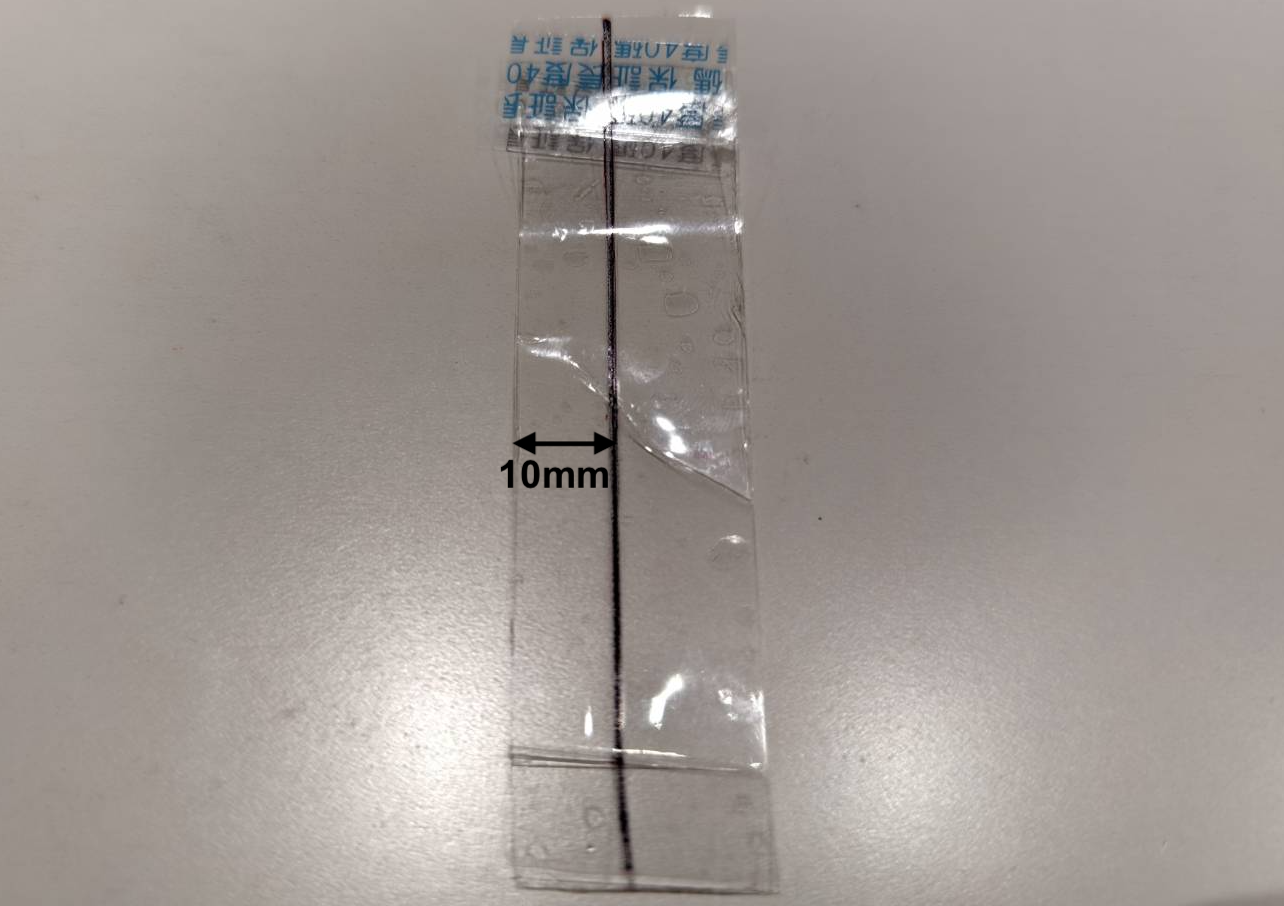

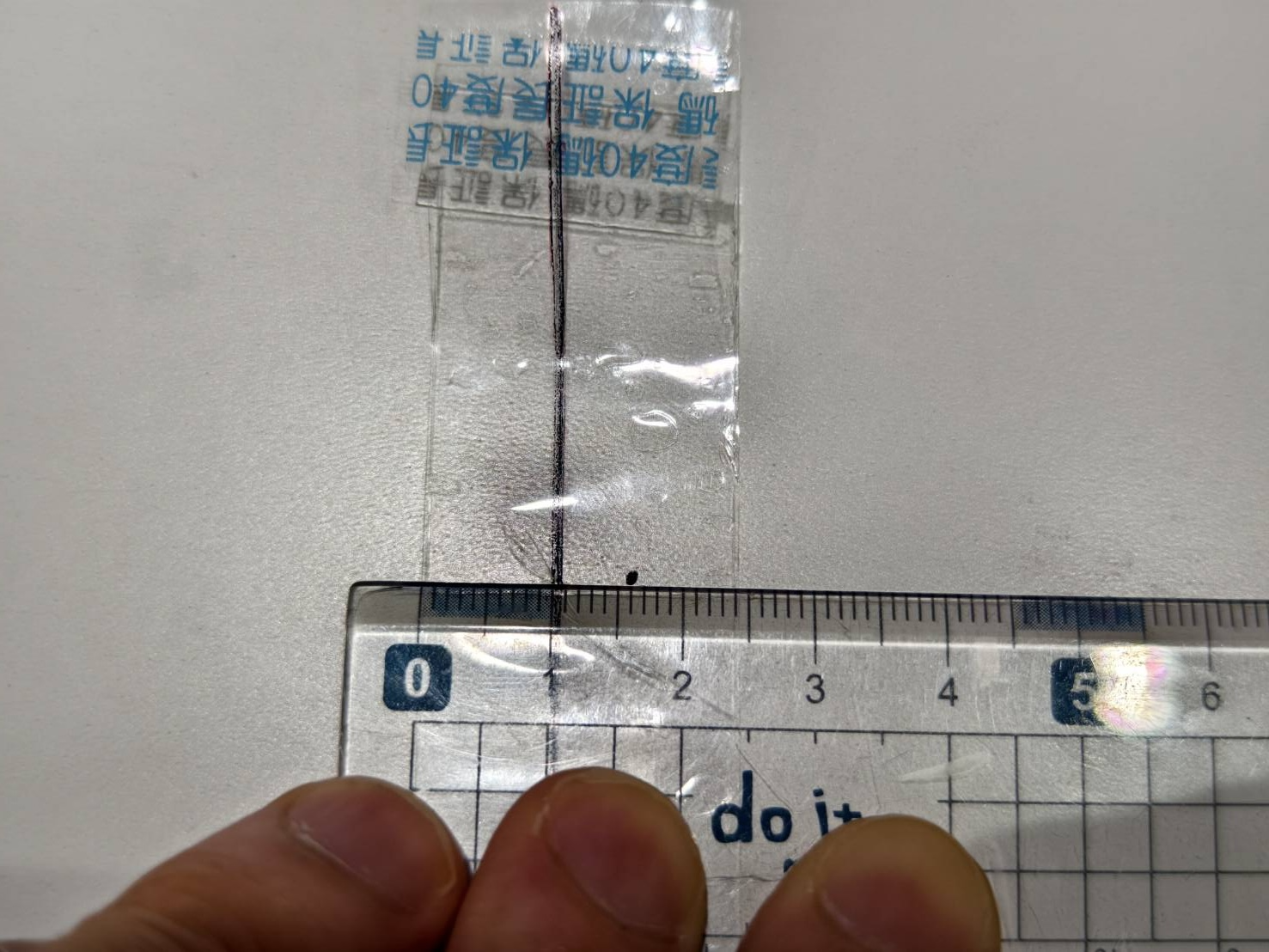

• Localice el punto vertical de 10mm y márquelo.


• Dibuje una línea vertical basándose en la marca a lo largo de toda la pieza transparente.


Paso 3

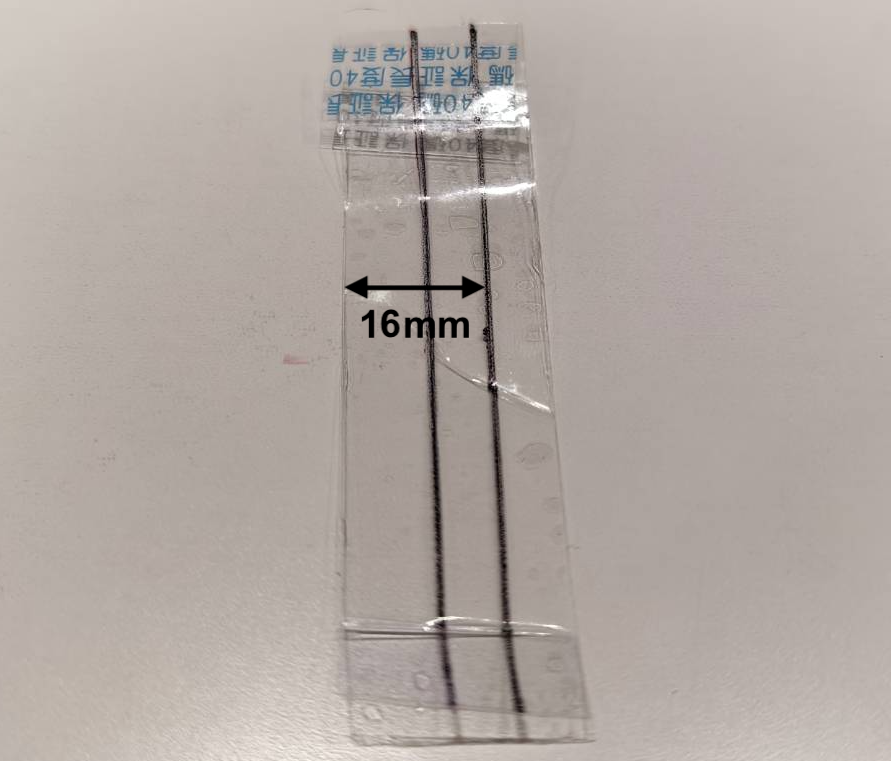

• Localice el punto vertical de 16mm y márquelo.


• Dibuje una línea vertical basándose en la marca a lo largo de toda la pieza transparente.


Paso 4

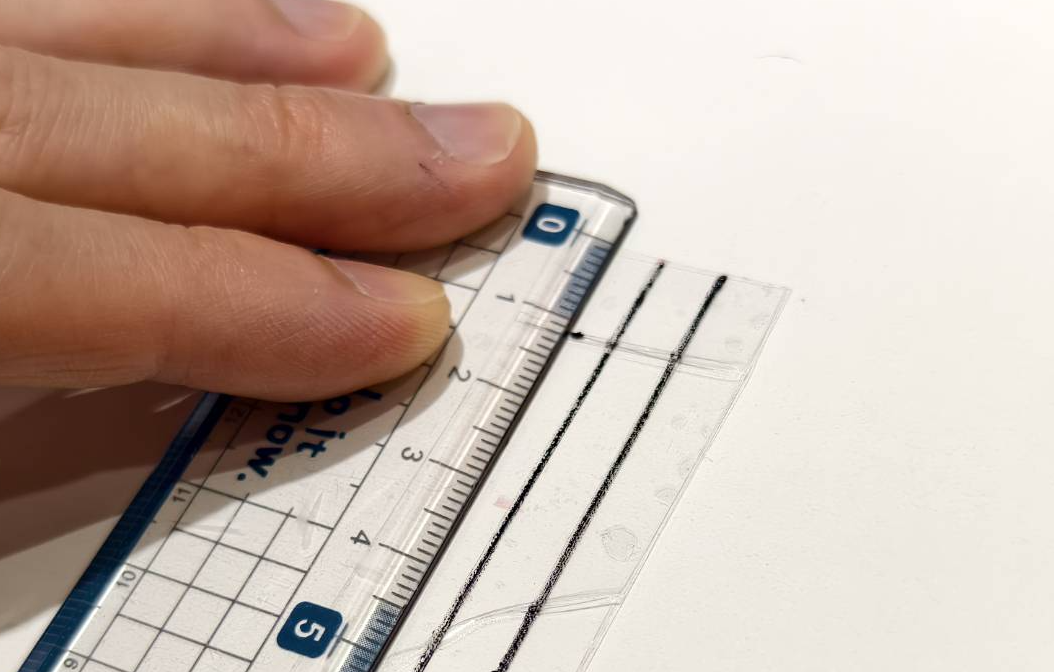

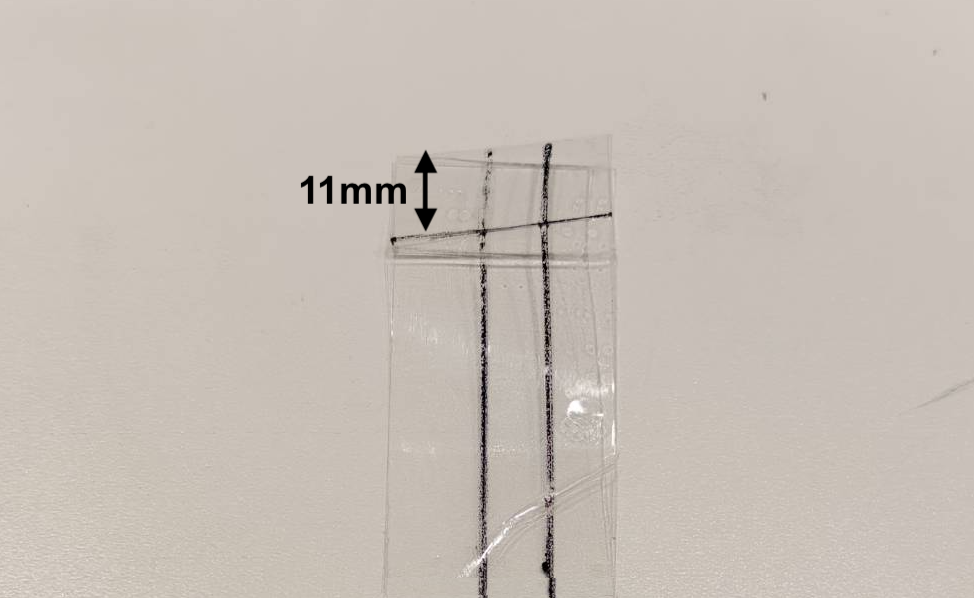

• Localice el punto horizontal de 11mm y márquelo.


• Dibuje una línea vertical basándose en la marca a lo largo de toda la pieza transparente.


Paso 5

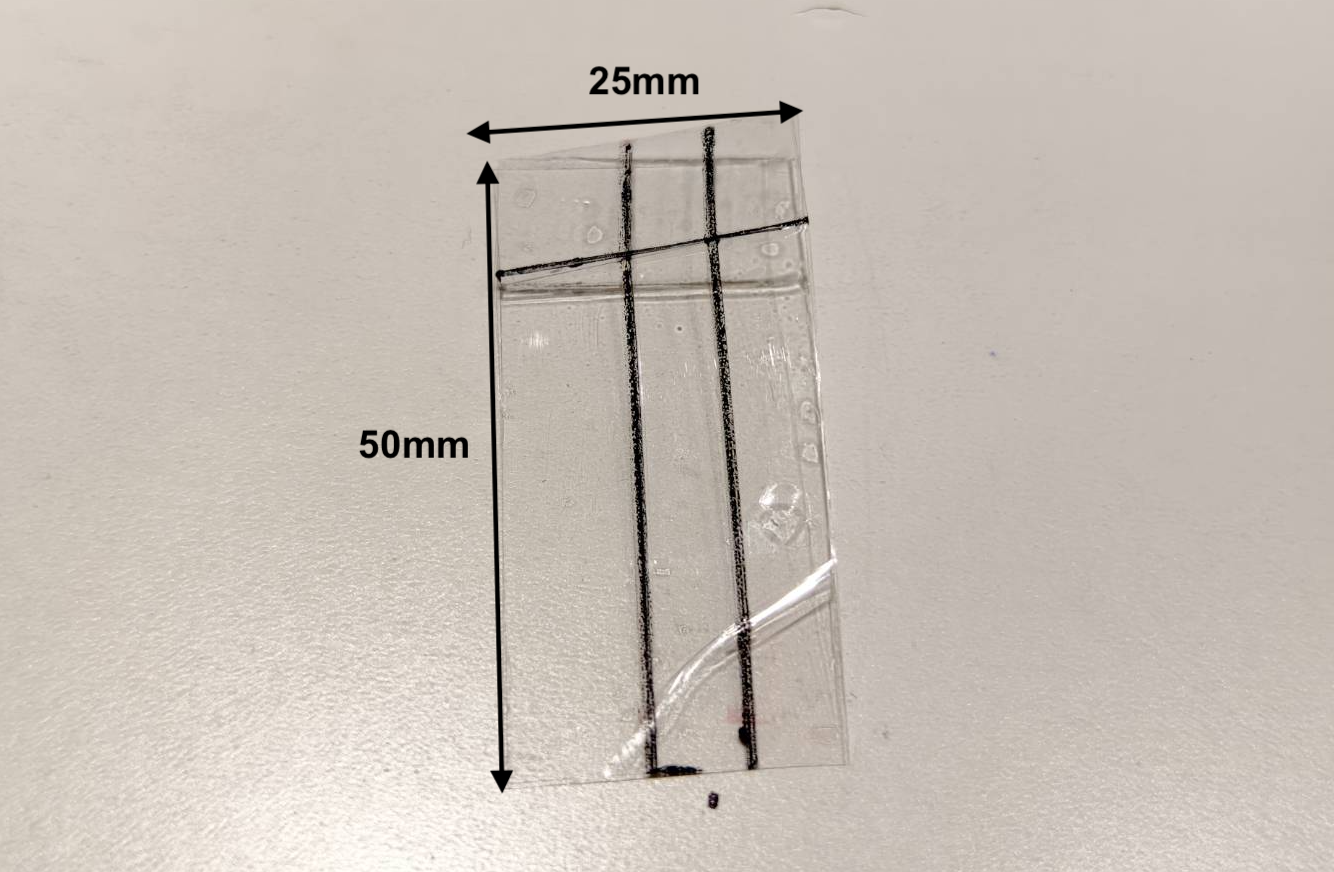

Recorte la pieza a 50mm x 25mm.

Paso 6

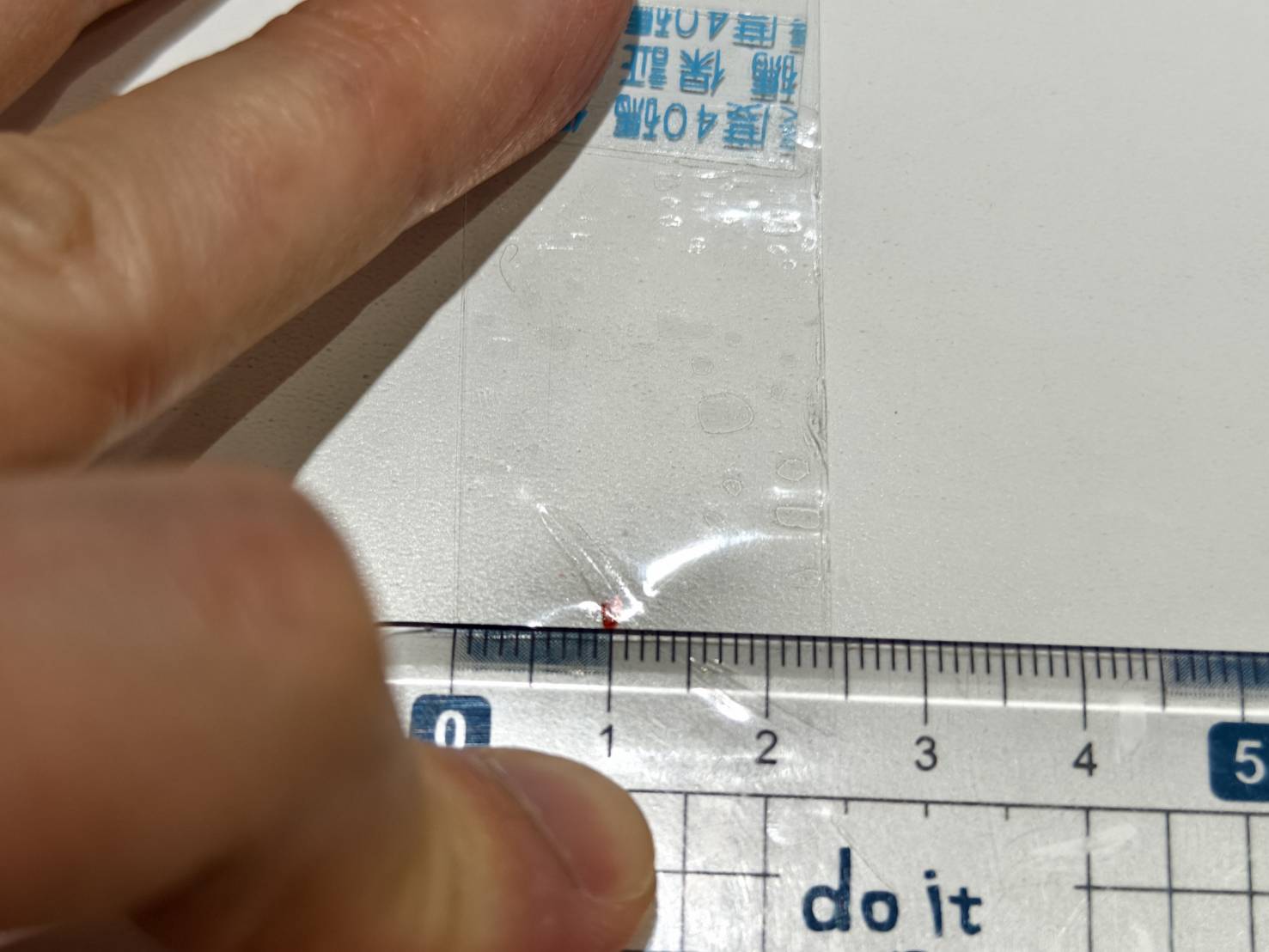

Haga una marca en el lado de 10 mm.

Paso 7

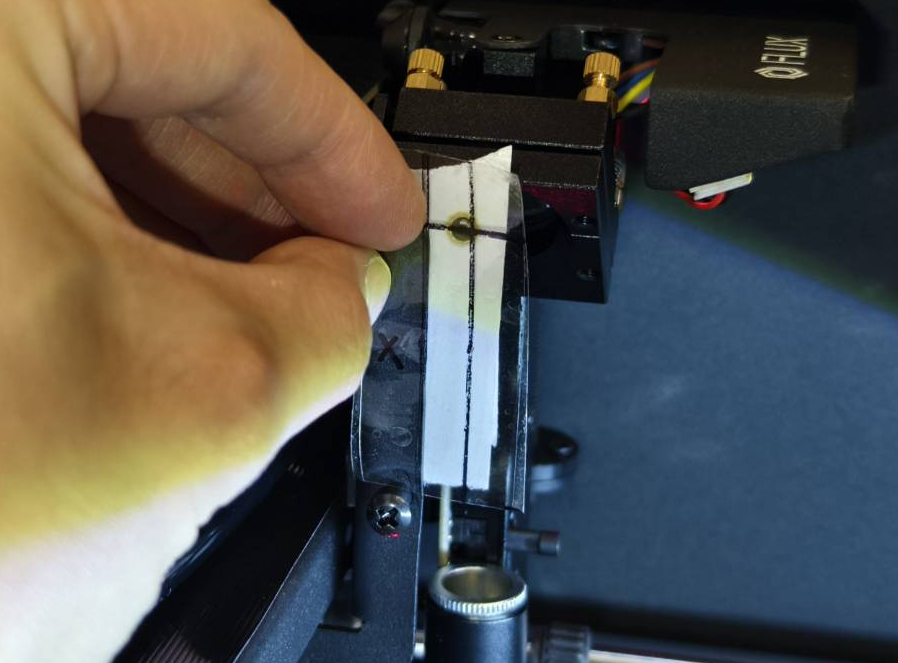

Consulte la Guía de Alineación de la Ruta Óptica para obtener instrucciones sobre el uso de la herramienta.
