Descripción

Esta guía explica cómo configurar LightBurn para FLUX HEXA RF, conectar la cámara USB integrada, calibrar el objetivo de la cámara con el patrón AprilTags de LightBurn y alinear la vista previa de la cámara con el área de trabajo de la máquina.

El procedimiento y los valores que se indican a continuación se verificaron con LightBurn Pro 2.1.03. Los nombres de los menús pueden variar ligeramente en otras versiones de LightBurn.

Importante: Complete la configuración del dispositivo antes de calibrar la cámara. Mantenga el patrón de calibración plano, asegúrese de que cada AprilTag sea completamente visible y utilice la dirección IP que se muestra en su propio HEXA RF. La dirección IP 192.168.1.247 que se muestra en esta guía es solo un ejemplo de la máquina de prueba.

Paso 1

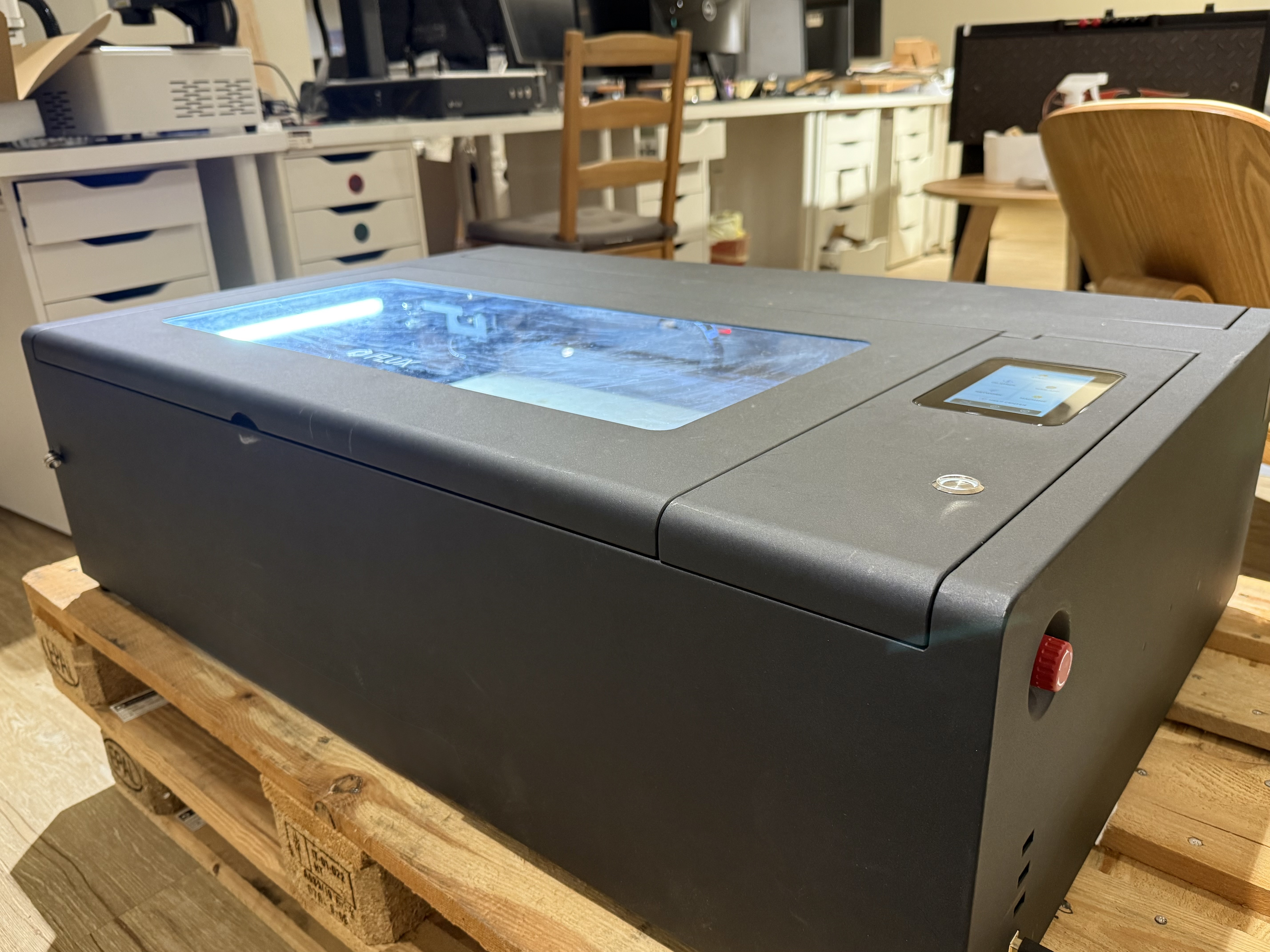

Preparar la máquina, el ordenador y los materiales

Antes de abrir el asistente de calibración, prepare los siguientes elementos:

Un ordenador con LightBurn instalado.
Una conexión de red al HEXA RF y una conexión USB a la cámara del HEXA RF.
Un patrón de calibración de objetivo AprilTags de LightBurn impreso. Imprímalo a escala del 100% sin ajustar ni redimensionar.
(Se le guiará para imprimir el patrón de calibración de objetivo AprilTags en los pasos siguientes).
Cuatro tableros de madera planos de color claro de 3 mm para la alineación del área de trabajo.
La versión del firmware del HEXA RF es v6.5.0 o superior.

Paso 2

Crear un nuevo dispositivo HEXA RF en LightBurn

Abra LightBurn. En el panel Laser , haga clic en Dispositivosy, a continuación, seleccione la opción para crear un dispositivo manualmente. Cuando el Asistente de nuevo dispositivo solicite el controlador, seleccione GRBL y haga clic en Siguiente.

Paso 3

Seleccione el método de conexión de red

Para el método de conexión GRBL, seleccione Ethernet o Wifi/TCP. Haga clic en Siguiente.

Confirme que el ordenador y HEXA RF están en la misma red antes de continuar.

Paso 4

Introduzca la dirección IP de HEXA RF

Busque la dirección IP de su HEXA en la pantalla táctil.
(Si su máquina no ha establecido una conexión WIFI, consulte este article para configurar una conexión.)

Introduzca la dirección IP actual de su HEXA RF y, a continuación, haga clic en Siguiente. Busque la dirección IP de la máquina en la pantalla de información de red de HEXA RF.

La máquina de prueba utilizó 192.168.1.247. Esto es solo un ejemplo; introduzca la dirección asignada a su propia máquina.

Paso 5

Configure el nombre del dispositivo y el tamaño del área de trabajo

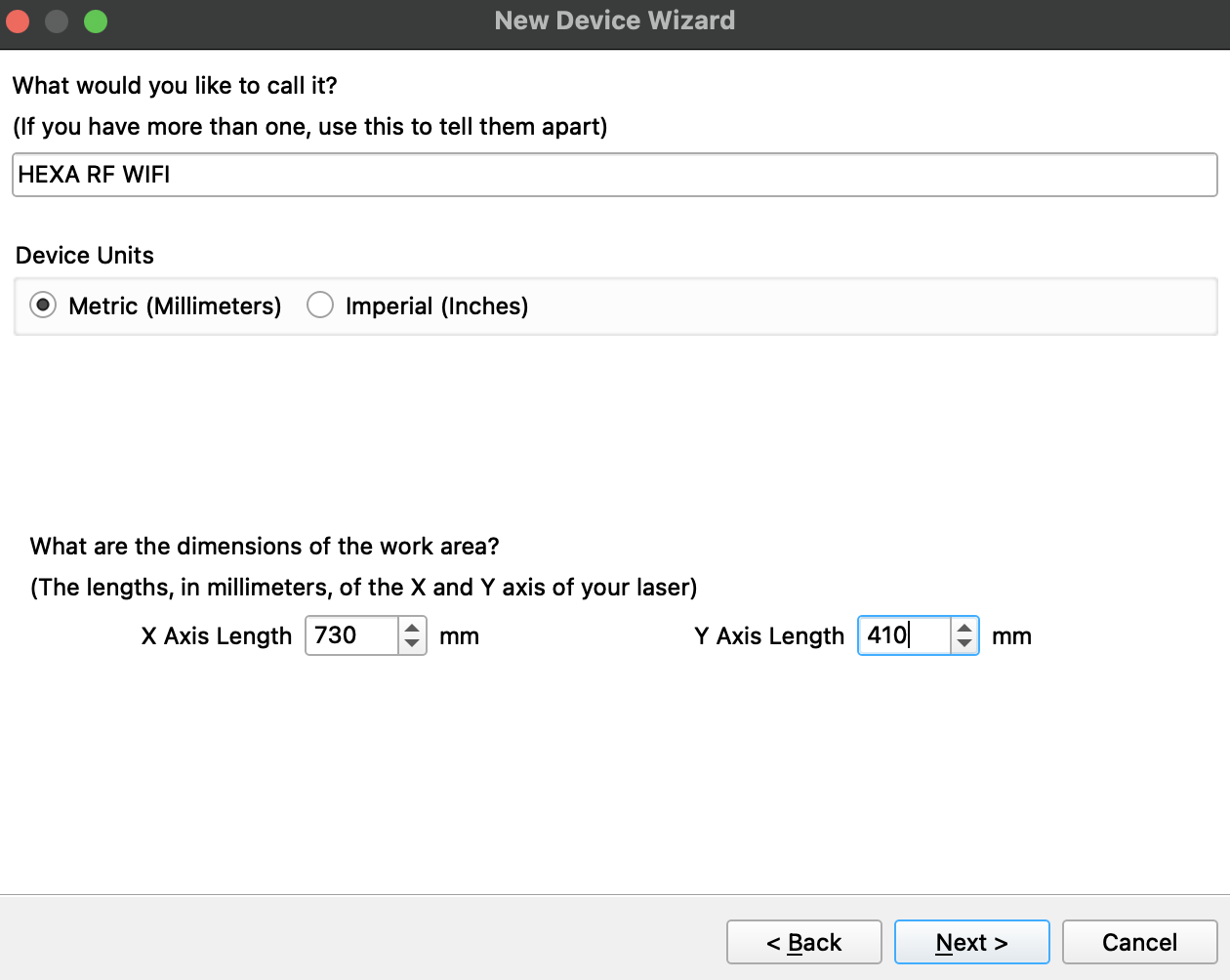

Introduzca un nombre de dispositivo reconocible, como HEXA RF Wifi. Seleccione Milímetros y configure el área de trabajo en:

Longitud del eje X: 730 mm
Longitud del eje Y: 410 mm

Haga clic en Siguiente.

Paso 6

Configure el origen de la máquina y finalice la configuración del dispositivo

Seleccione la esquina trasera izquierda como origen de la máquina. Revise el resumen y confirme los siguientes valores:

Controlador: GRBL
Conexión: Ethernet o Wi-Fi/TCP
Área de trabajo: 730 x 410 mm
Origen: trasera izquierda
Dirección IP: la dirección IP actual de su HEXA RF

Haga clic en Finalizar. Abra Configuración del dispositivo una vez más para confirmar que los valores se guardaron correctamente.

Paso 7

Verificar la conexión de la máquina y el modo de coordenadas

Seleccione el nuevo dispositivo HEXA RF en el panel Láser. Abra el Mover panel y haga clic en Inicio para verificar que LightBurn puede comunicarse con la máquina.

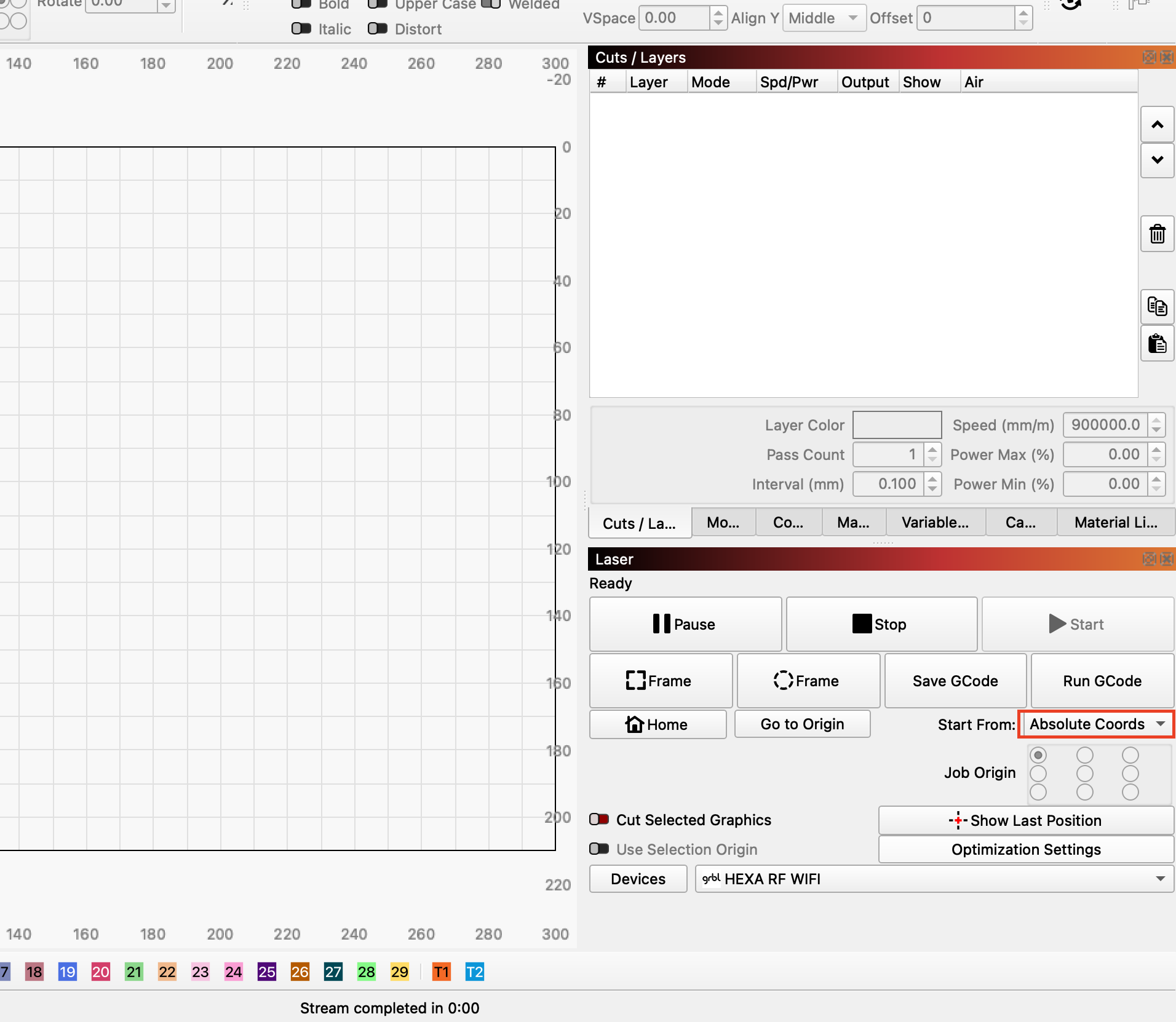

En la ventana principal de LightBurn, configure Iniciar Desde to Coordenadas Absolutas.

Antes de la calibración de la cámara, lleve la máquina a la posición de inicio y mueva el eje Z a su posición de inicio/cero.

Paso 8

Abrir el asistente de configuración de la cámara

Conecte el HEXA RF al ordenador mediante cable USB-A a USB-B.
(El lado USB-B es para la máquina y el lado USB-A es para el ordenador.)

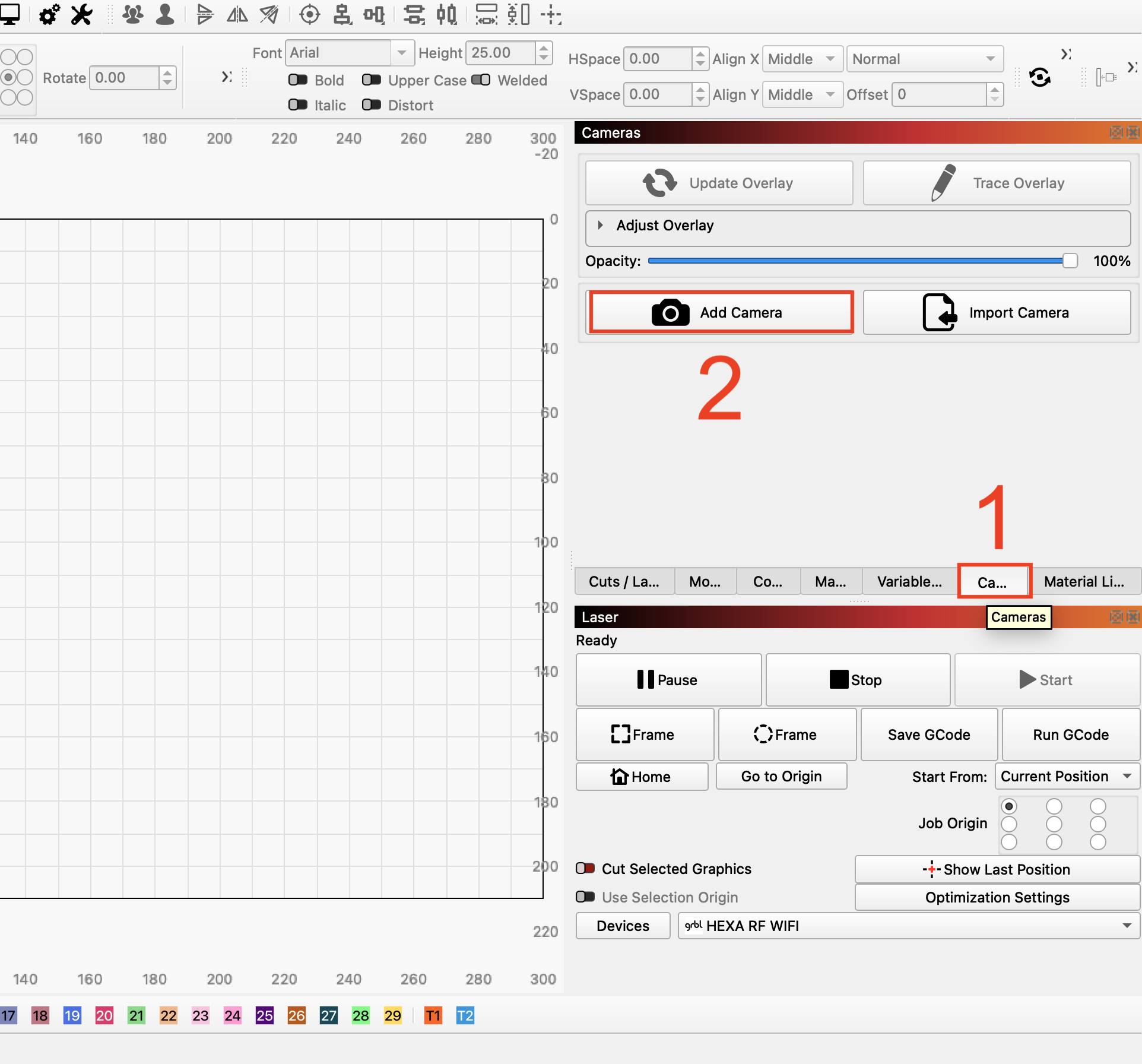

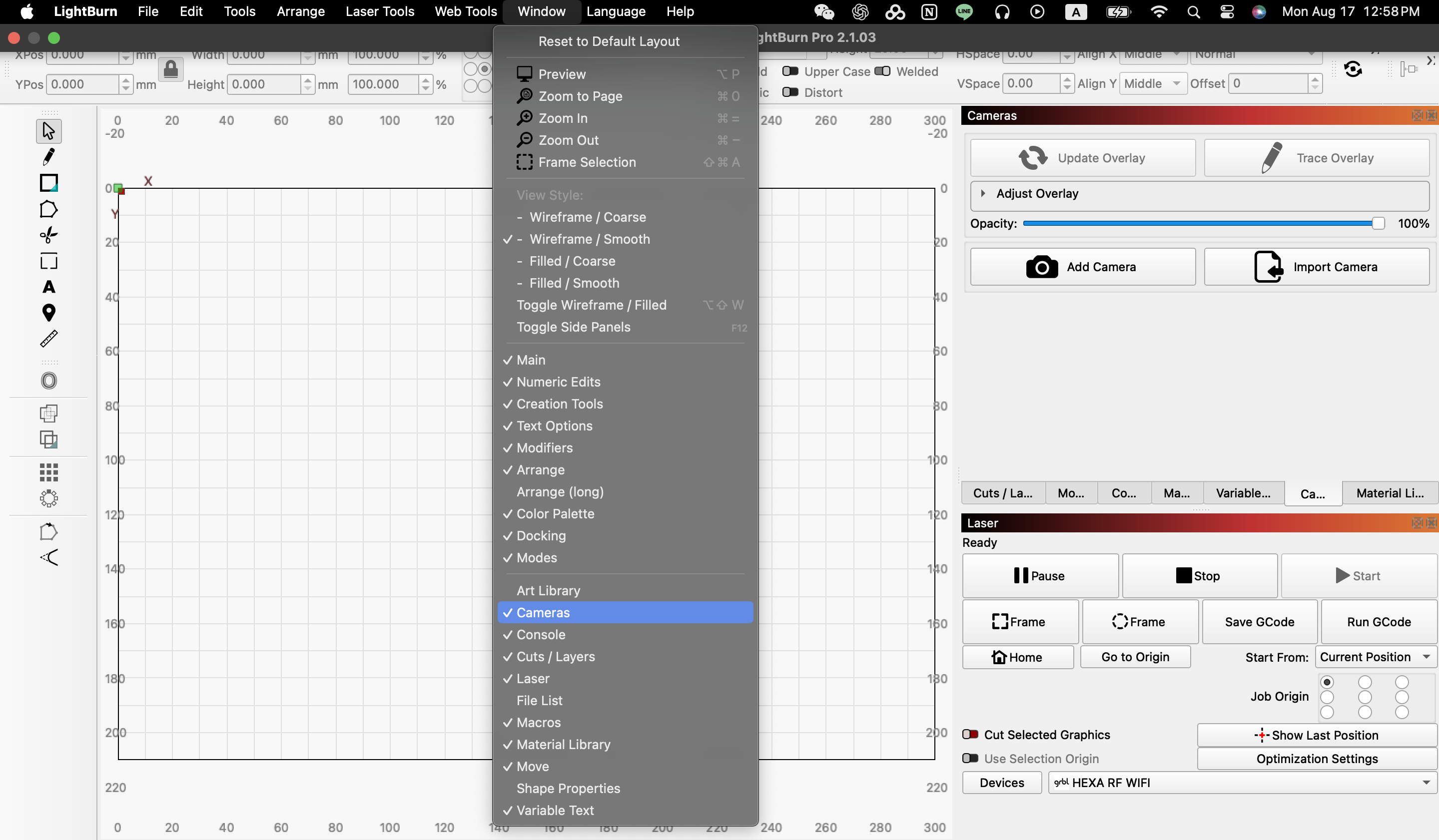

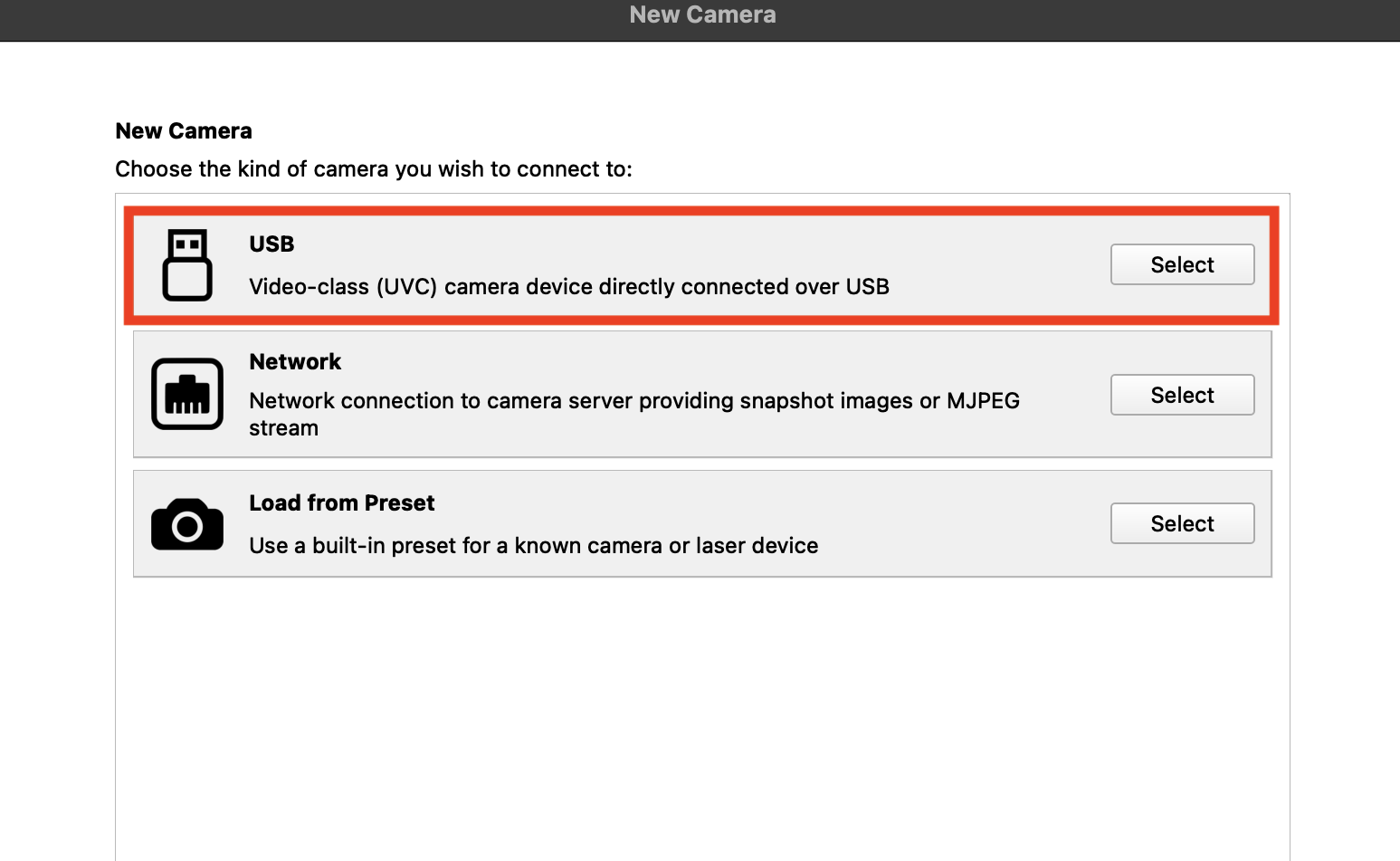

En el Cámara panel en el lado derecho de LightBurn, haga clic en Añadir Cámara. Seleccione USB como método de conexión.

Paso 9

Seleccionar la cámara USB HEXA RF

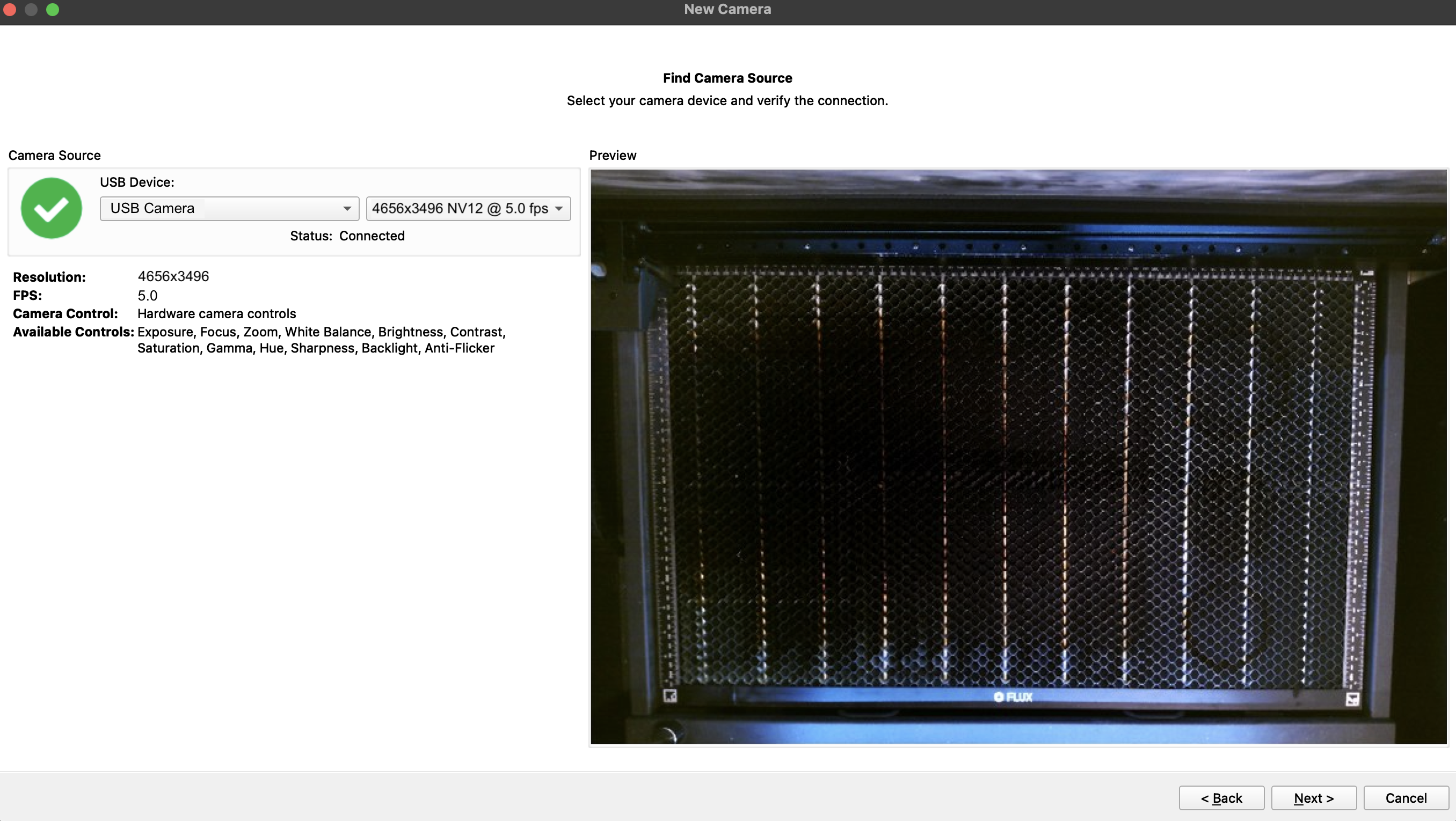

Seleccione Cámara USB como fuente de cámara. Seleccione el siguiente modo de vídeo cuando esté disponible:

Resolución: 4656 x 3496
Formato: NV12
Velocidad de fotogramas: 5.0 fps

Confirme que la vista previa muestra toda el área de trabajo de HEXA RF y que la imagen es estable. LightBurn puede proporcionar controles para Exposición, Enfoque, Balance de blancos, Contraste, Tono y Retroiluminación.

Paso 10

Iniciar una nueva calibración de lente

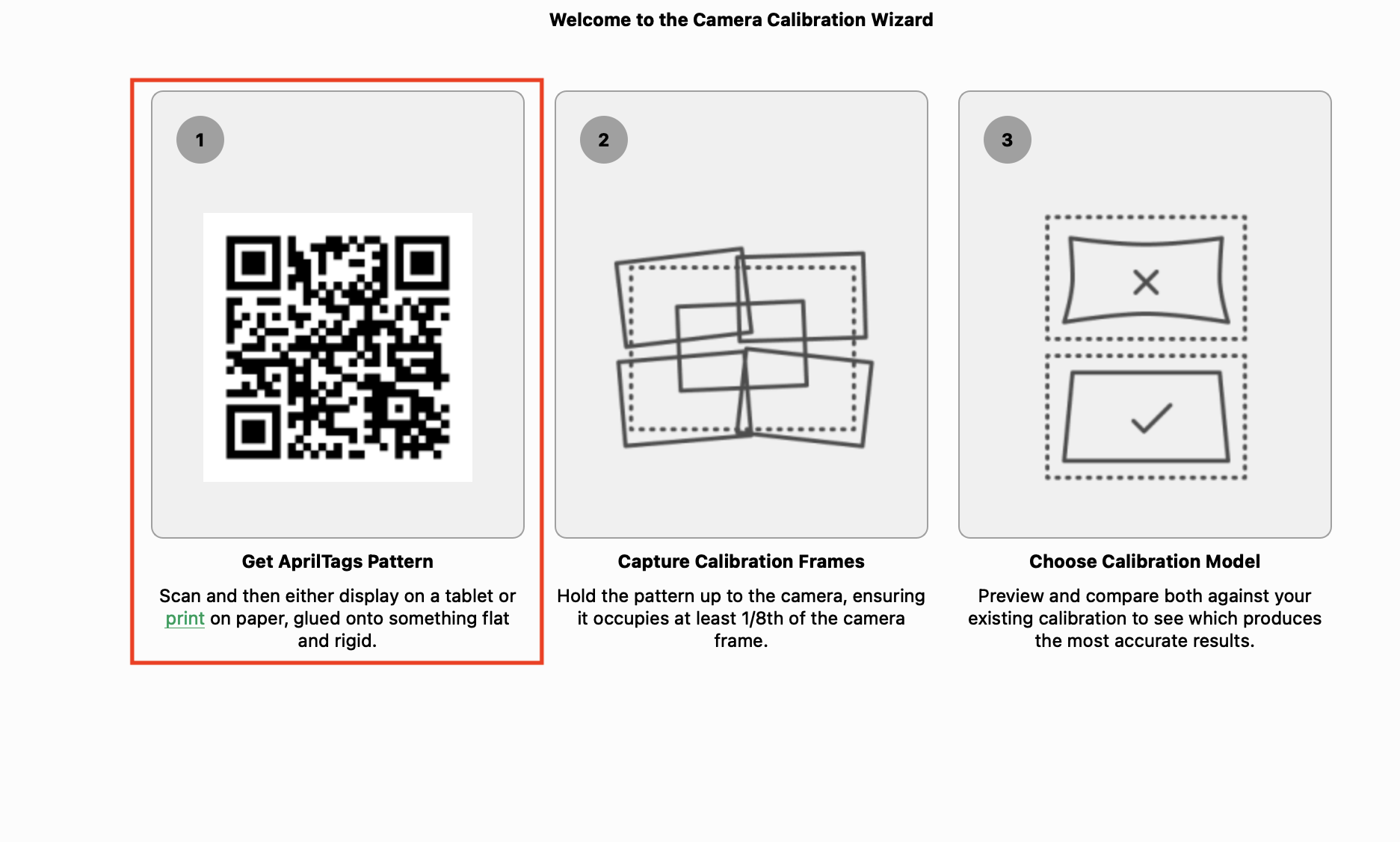

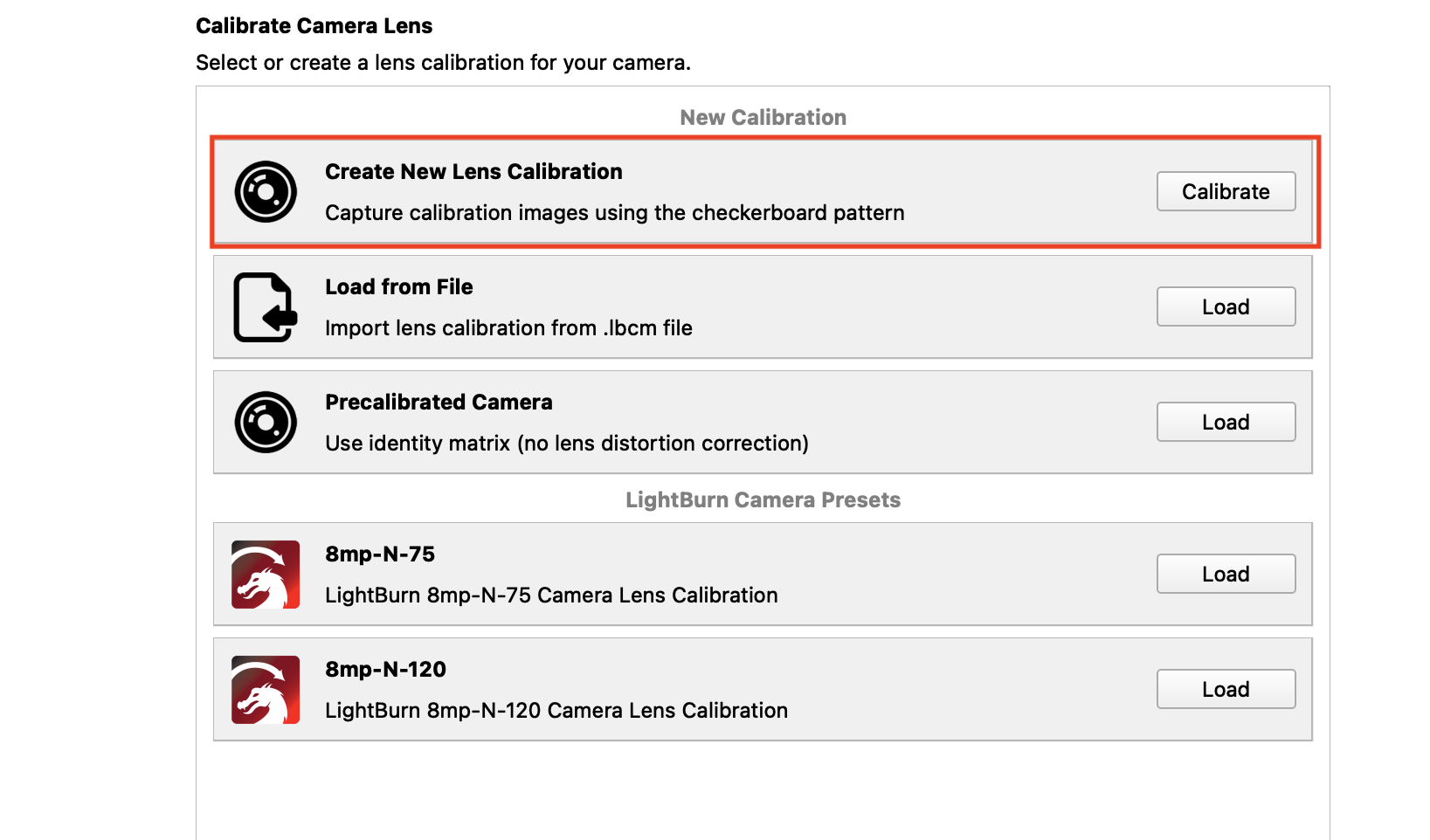

En el asistente de configuración de cámara, seleccione Crear una nueva calibración de lente. Descargue el patrón de calibración AprilTags proporcionado por LightBurn y luego imprímalo a escala 100% en una hoja plana.

No recorte, estire ni cambie la escala del patrón. Una impresión distorsionada reducirá la precisión de la calibración.

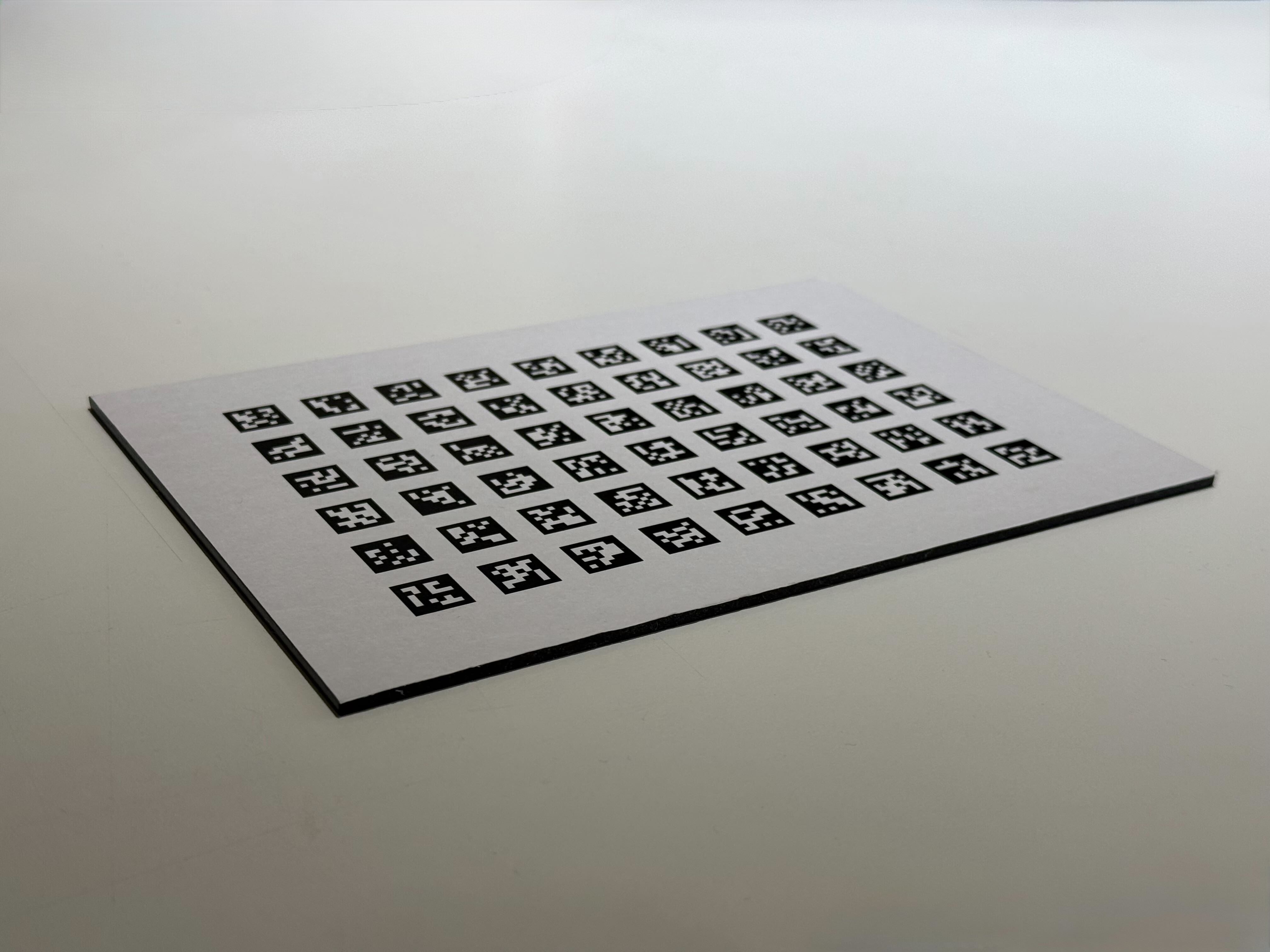

Se recomienda encarecidamente adherir el patrón impreso a un material A4 de 3 mm, como madera o acrílico, para asegurar que esté lo más plano posible al colocarlo en la máquina.

Paso 11

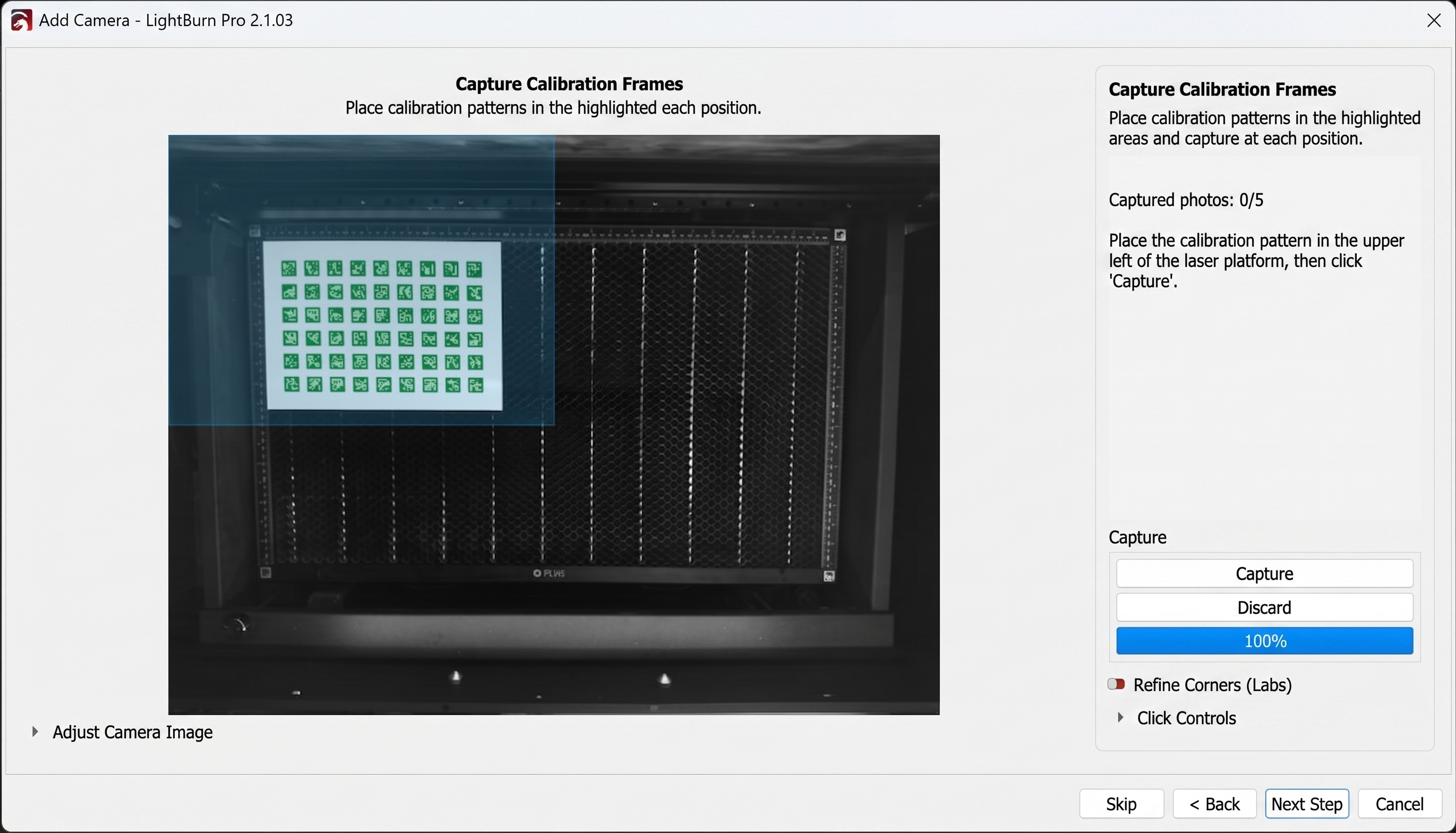

Capturar el patrón AprilTags en la esquina superior izquierda

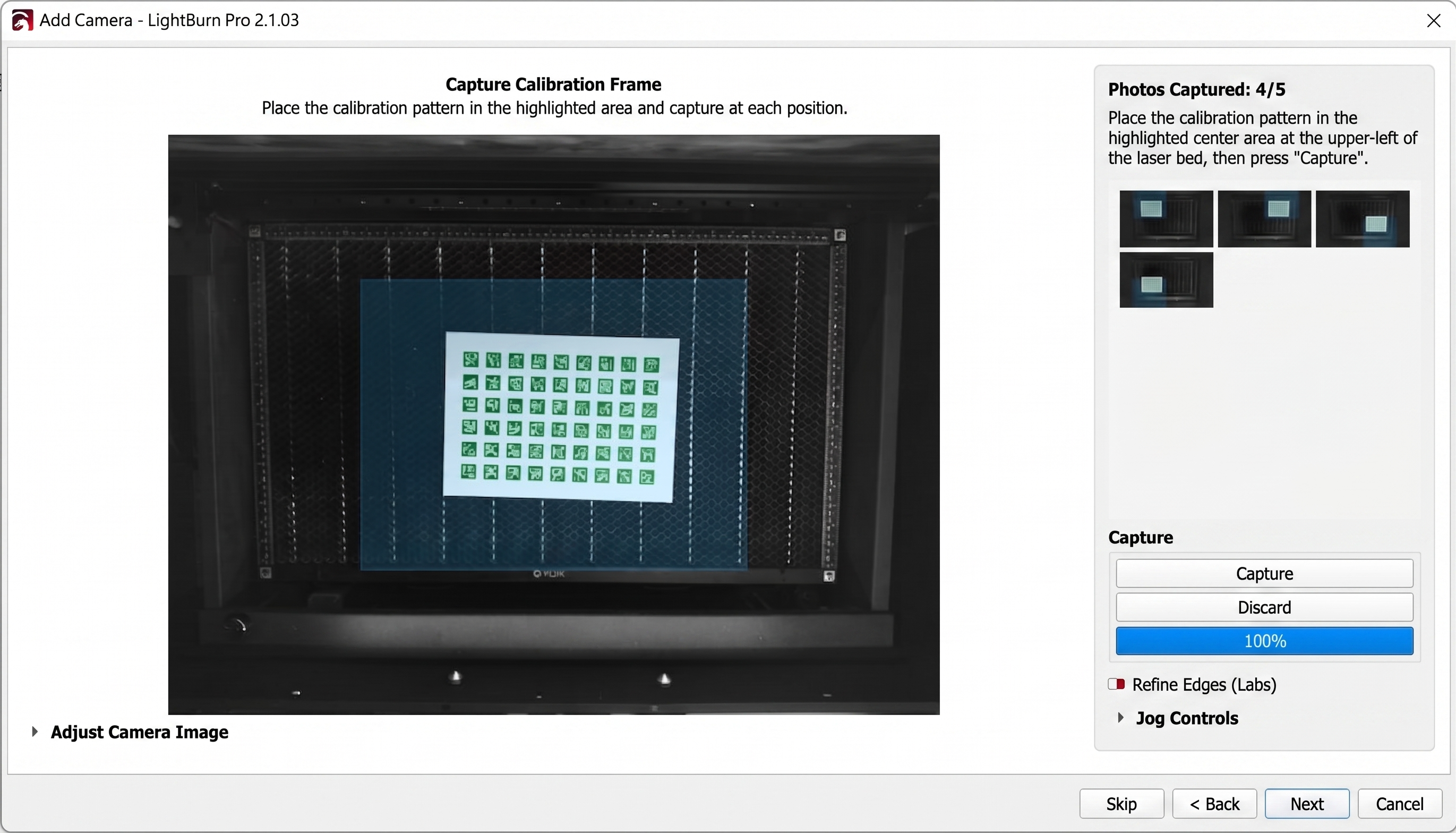

Abra la tapa de HEXA RF. Coloque o sostenga el patrón AprilTags impreso en la esquina superior izquierda del área de captura mostrada por LightBurn.

Mantenga la hoja plana y aproximadamente paralela a la cámara. Asegúrese de que las cuatro esquinas exteriores y todas las etiquetas estén dentro del área de captura resaltada. Haga clic en Capturar solo después de que se reconozca todo el patrón.

Paso 12

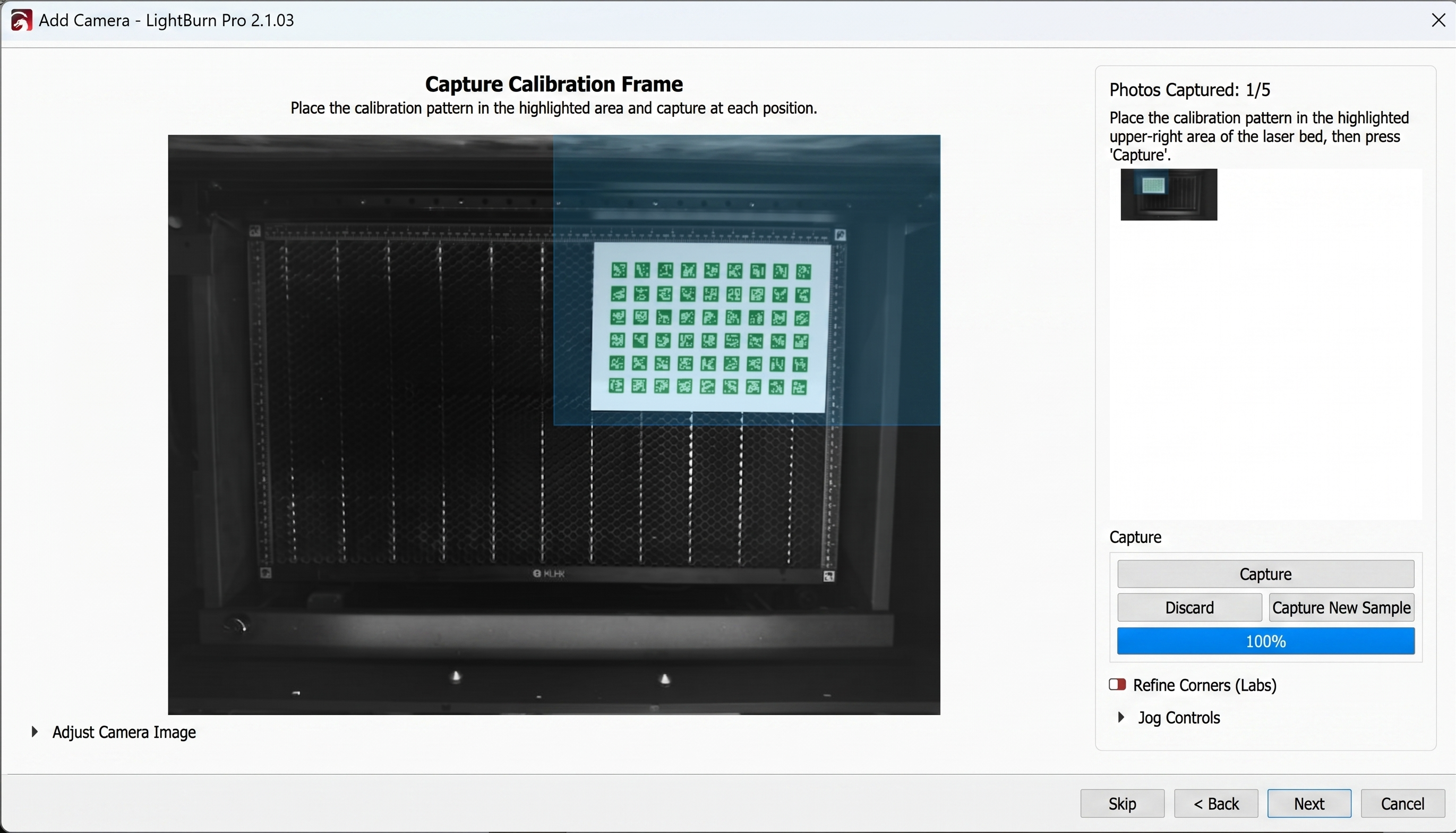

Capturar el patrón de AprilTags en la esquina superior derecha

Mueva el mismo patrón a la zona de captura superior derecha . Mantenga el patrón plano, evite los reflejos y asegúrese de que ninguna etiqueta quede cortada por el borde de la vista de la cámara. Haga clic en Capturar.

Paso 13

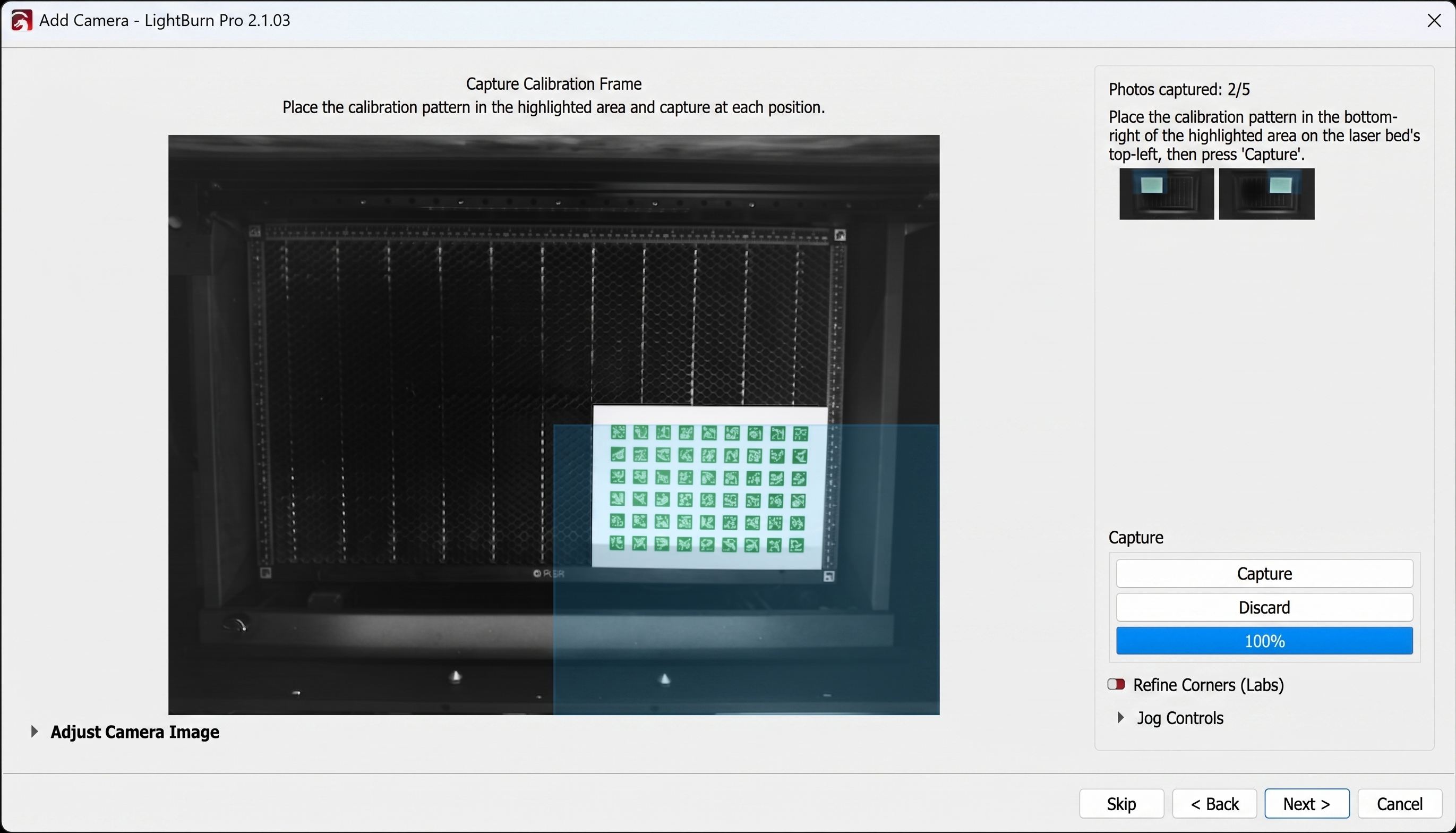

Capturar el patrón de AprilTags en la esquina inferior derecha

Mueva el patrón a la zona de captura inferior derecha . Confirme que el patrón completo sea visible y esté bien enfocado, luego haga clic en Capturar.

Paso 14

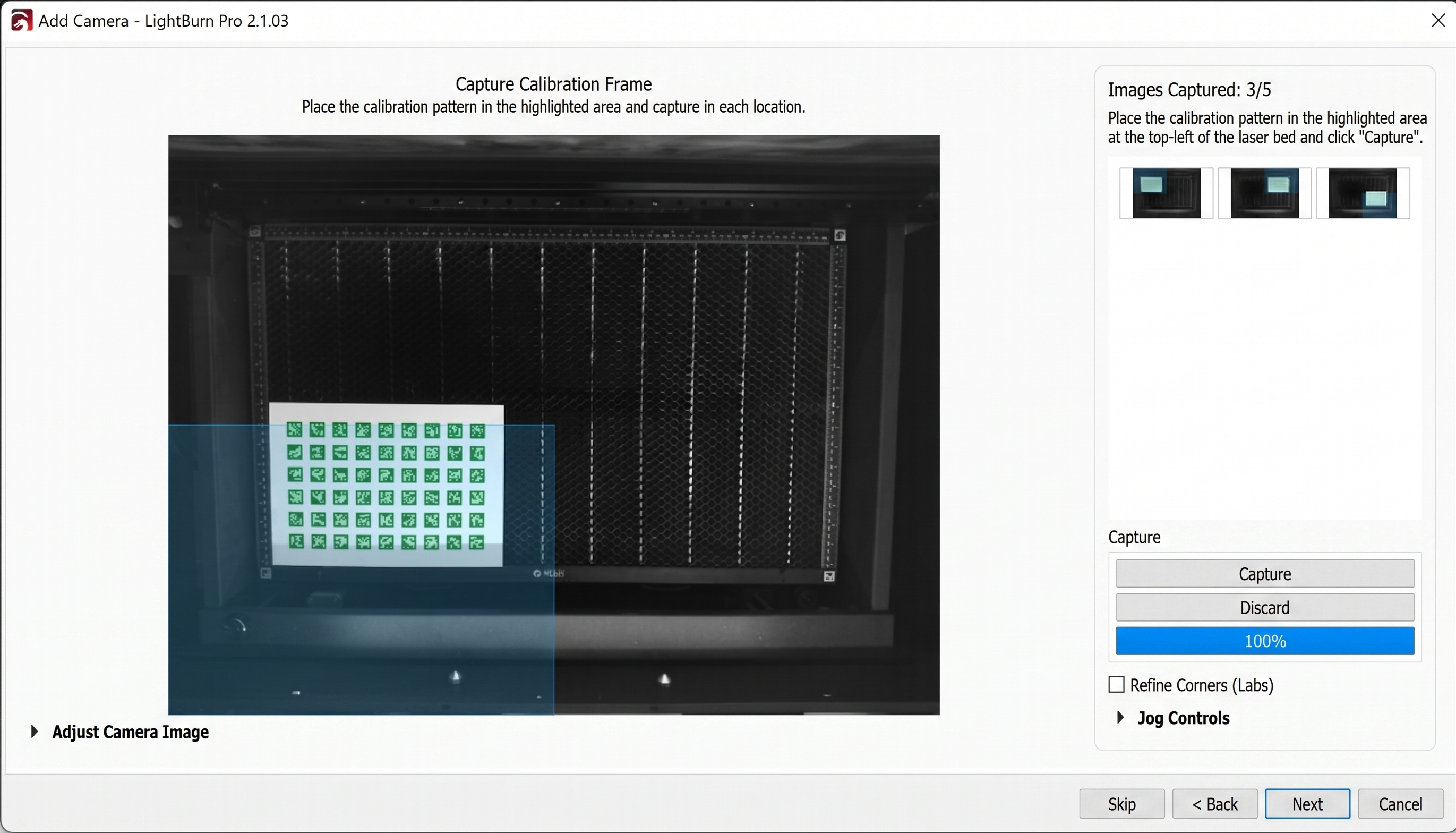

Capturar el patrón de AprilTags en la esquina inferior izquierda

Mueva el patrón a la zona de captura inferior izquierda . Mantenga todas las etiquetas visibles y haga clic en Capturar.

Paso 15

Capturar el patrón de AprilTags en el centro

Coloque el patrón en el centro del área de trabajo y capture la quinta imagen. Confirme que LightBurn muestre cinco capturas completadas antes de continuar.

Si una captura está borrosa, recortada, sobreexpuesta o afectada por reflejos, vuelva a capturar esa posición antes de seleccionar un modelo de calibración.

Paso 16

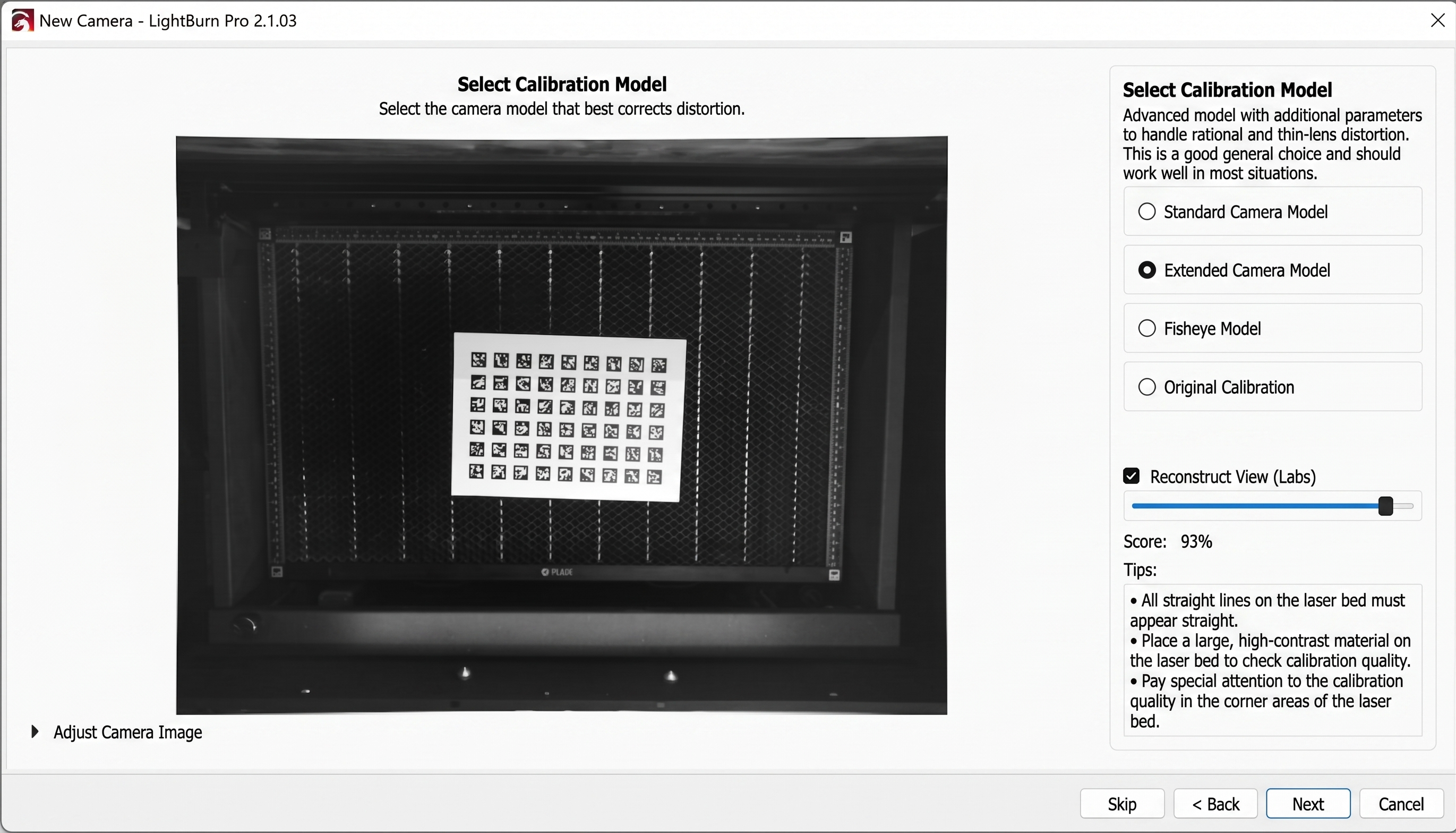

Seleccionar y verificar el modelo de calibración de la lente

Continúe a la pantalla de selección del modelo de calibración. Seleccione el modelo recomendado por LightBurn para las imágenes capturadas y revise la puntuación.

Se recomienda una puntuación de 85% o superior .
La prueba de HEXA RF obtuvo un 93%.

Inspeccione también la vista previa corregida. Los bordes de la imagen y el patrón de AprilTags deben estar completos y no deben mostrar distorsión evidente. Si la puntuación es inferior al 85%, vuelva a posicionar el eje Z en el origen, aplane el patrón, mejore la iluminación, elimine los reflejos y repita las cinco capturas.

Haga clic en Finalizar una vez superada la calibración de la lente.

Paso 17

Iniciar la alineación del área de trabajo de la cámara

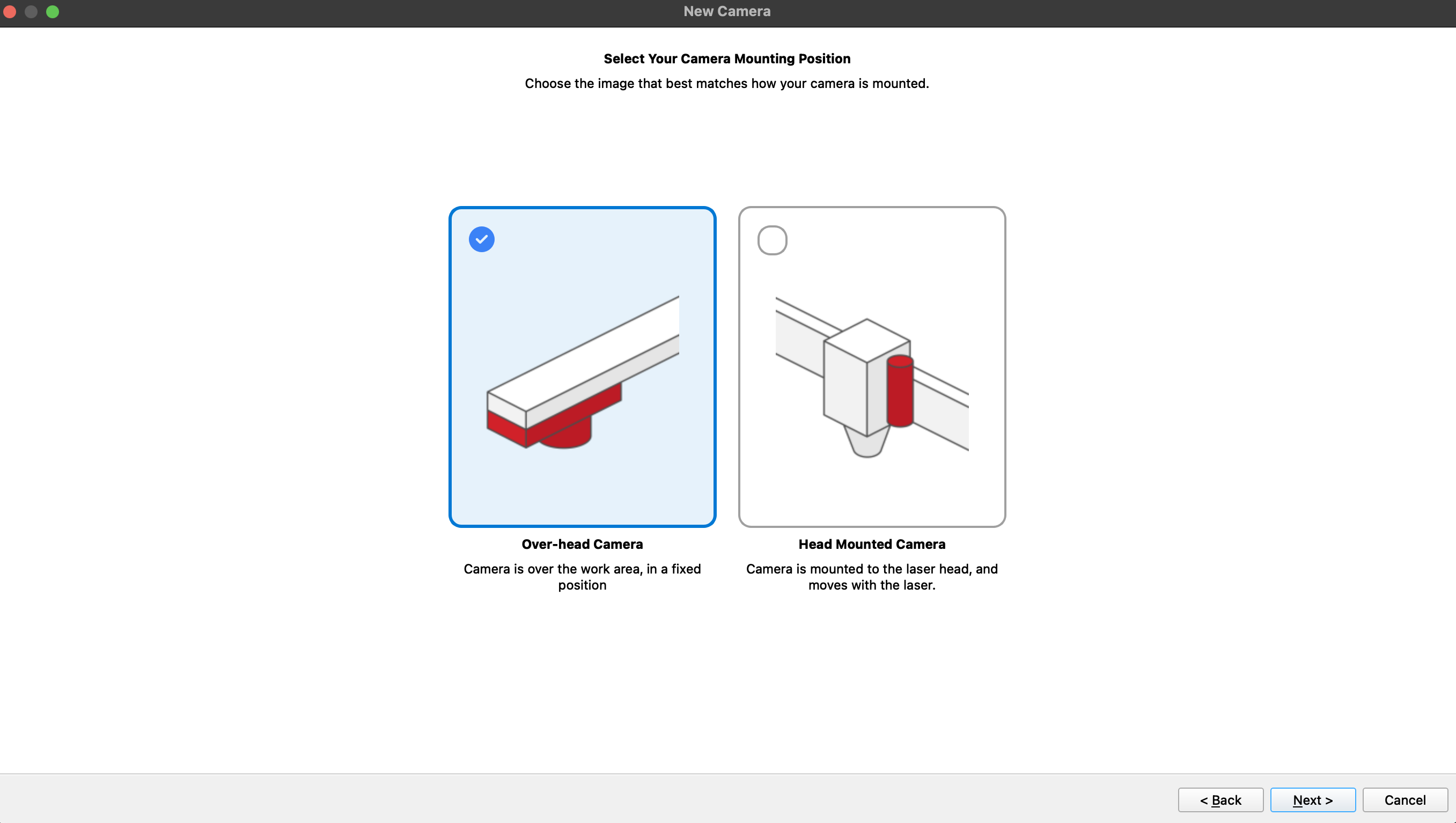

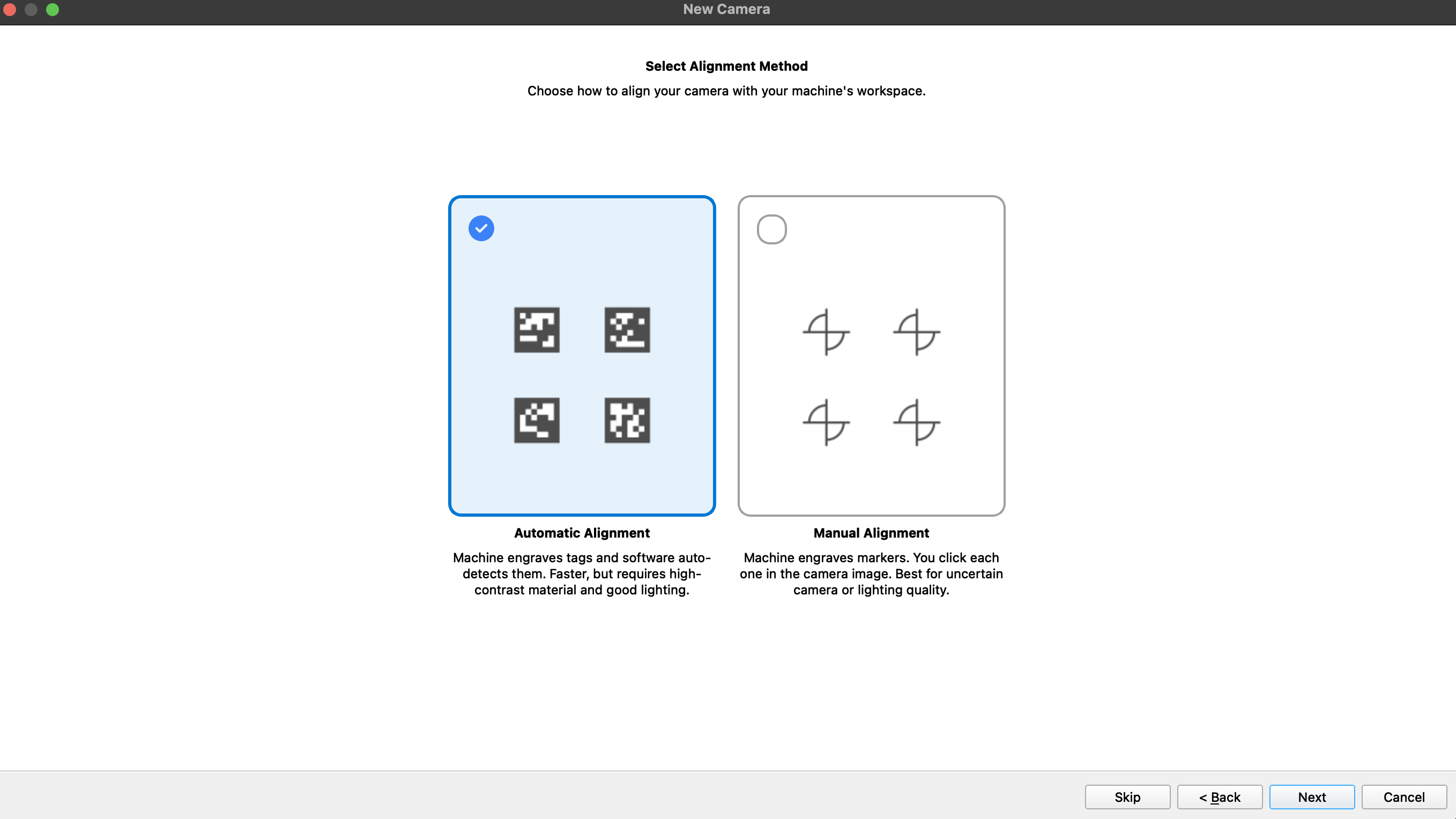

Después de la calibración de la lente, inicie el procedimiento de alineación de la cámara. Seleccione Cámara montada en la parte superior, luego elija Alineación automática.

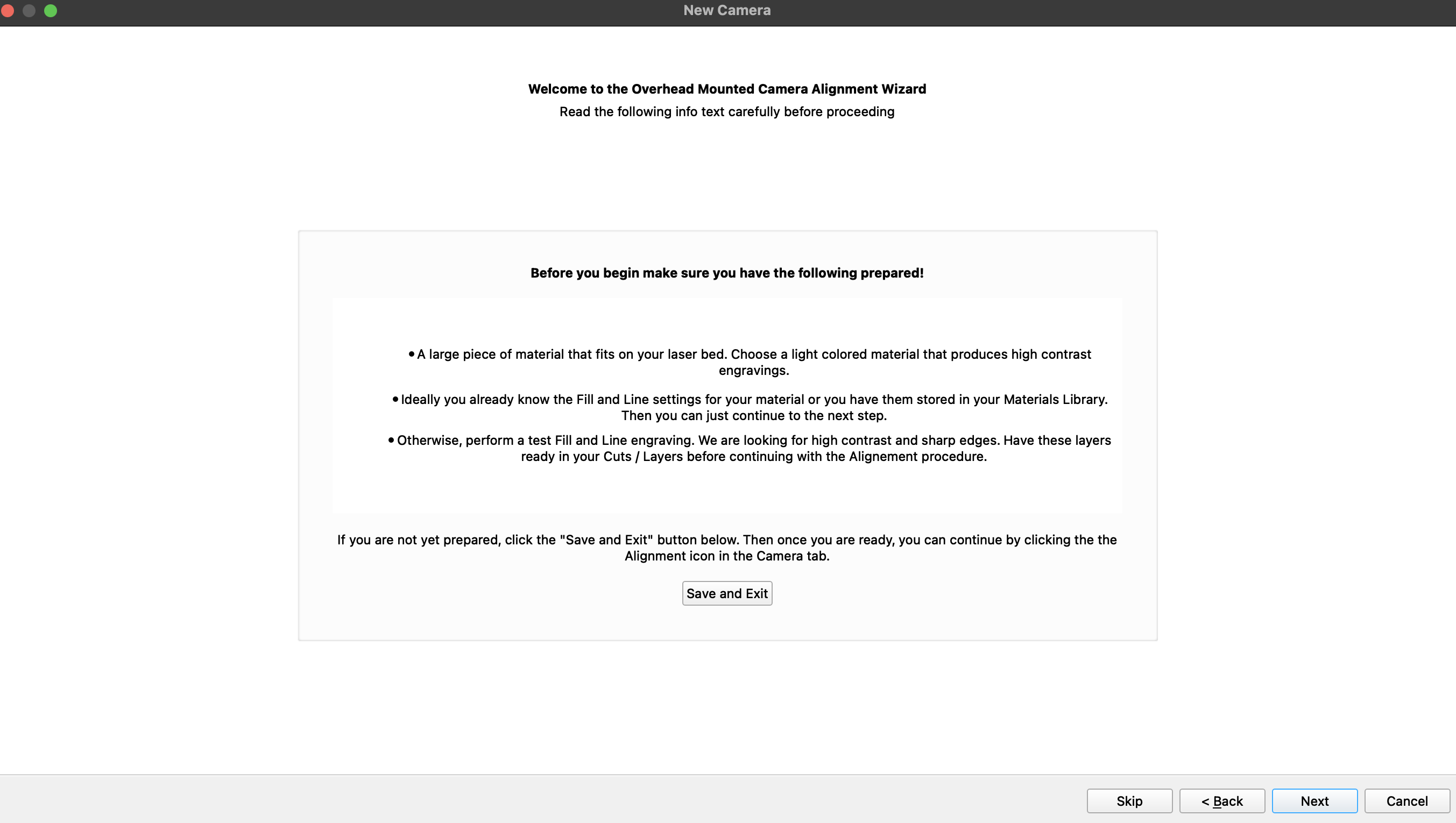

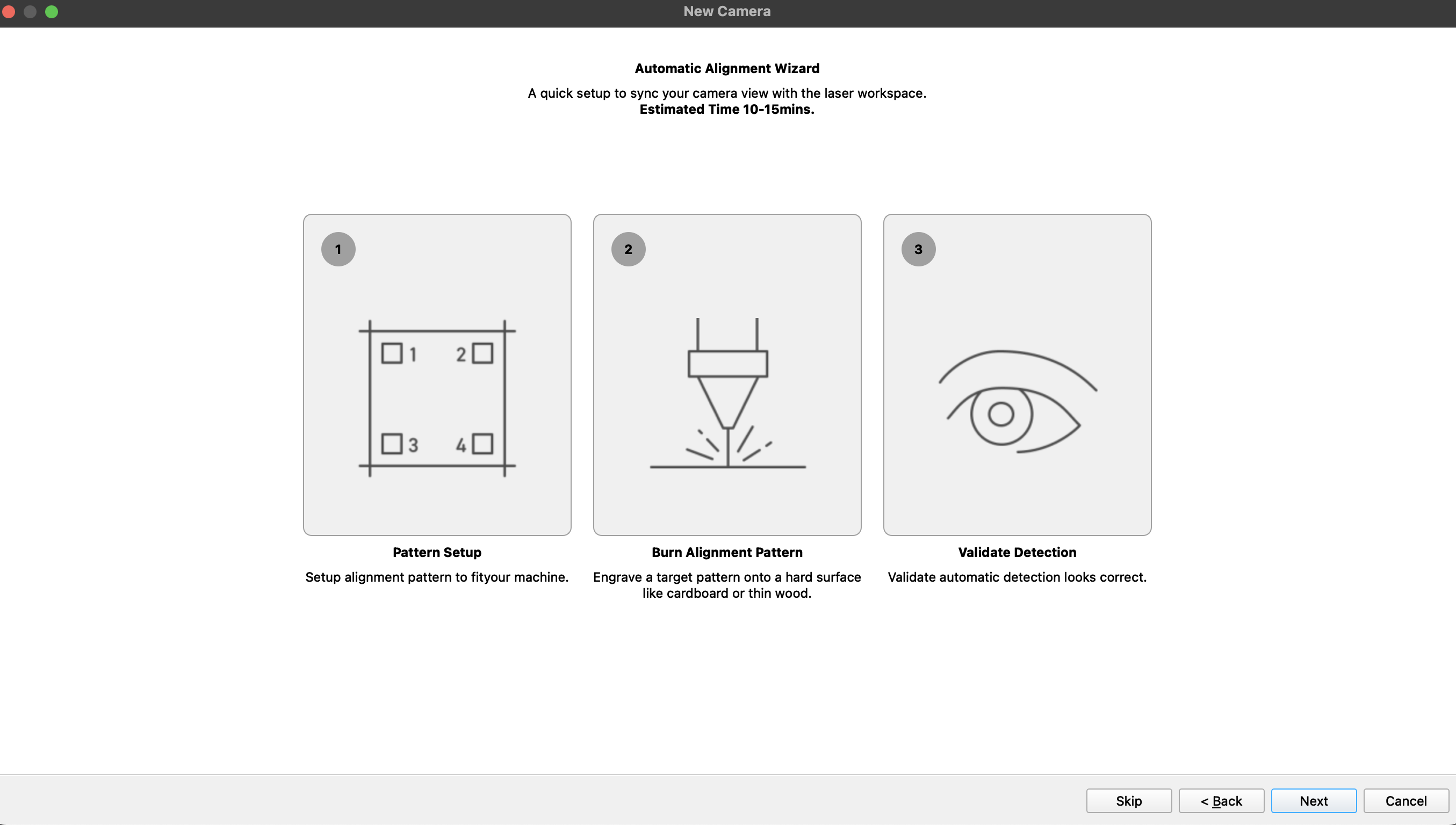

Lea atentamente la pantalla de preparación. El procedimiento automático graba objetivos de alineación y luego utiliza la cámara para localizarlos.

Paso 18

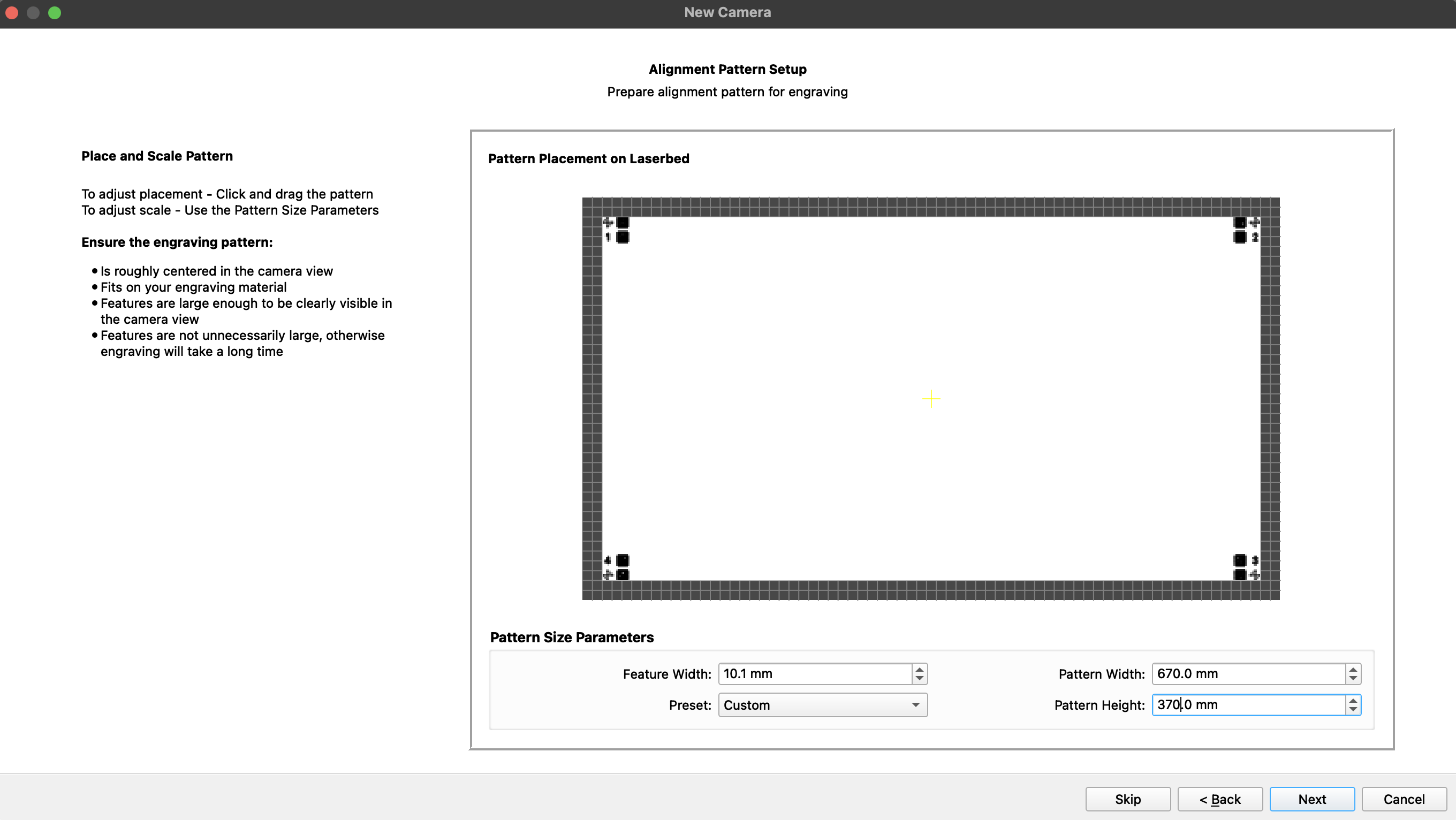

Colocar las placas de alineación y configurar el patrón de destino

Coloque una placa de madera plana de 3 mm en cada esquina del área de trabajo de HEXA RF. Mantenga las cuatro placas dentro del campo de visión de la cámara y deje suficiente espacio libre para que LightBurn grabe los destinos de las esquinas.

Configure el patrón de alineación automática de la siguiente manera:

Tamaño de característica: 25.0 mm
Ancho del patrón: 670.0 mm
Altura del patrón: 370.0 mm
Preajuste: Personalizado

Si es necesario, haga clic y arrastre el patrón en la vista previa para que cada destino quede completamente sobre una placa.

Paso 19

Enfocar las placas y grabar los destinos de alineación

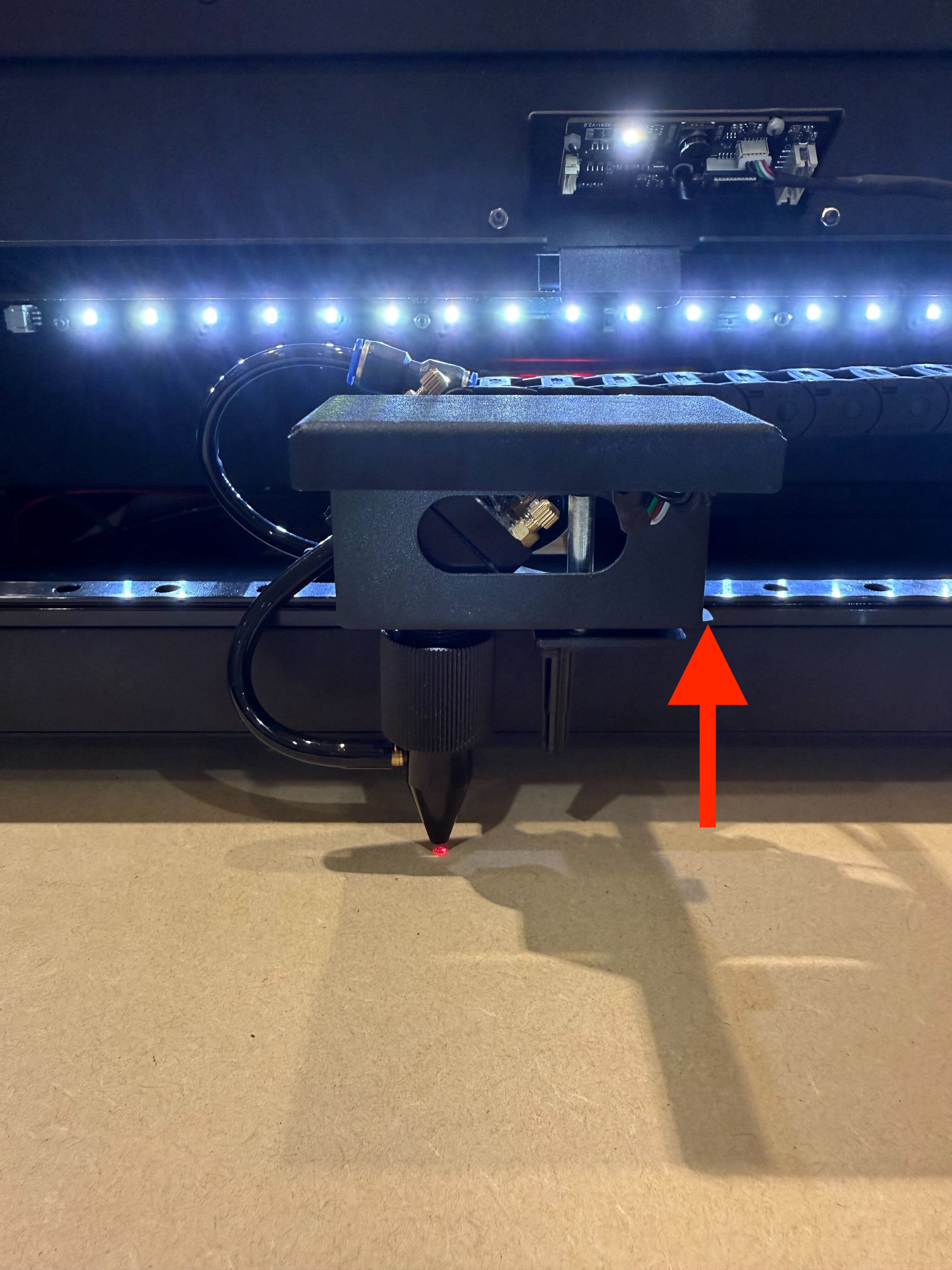

Utilice los controles de la máquina para enfocar la superficie de las placas de 3 mm. Cierre la tapa antes de grabar.

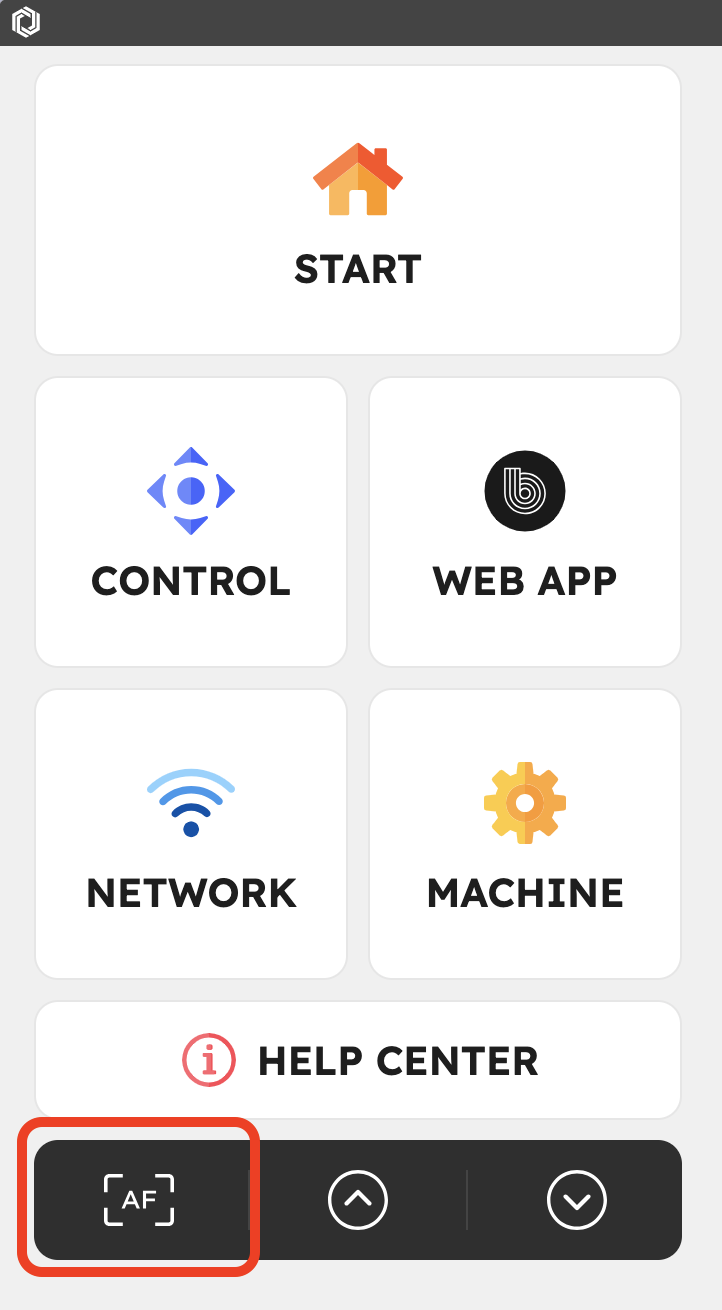

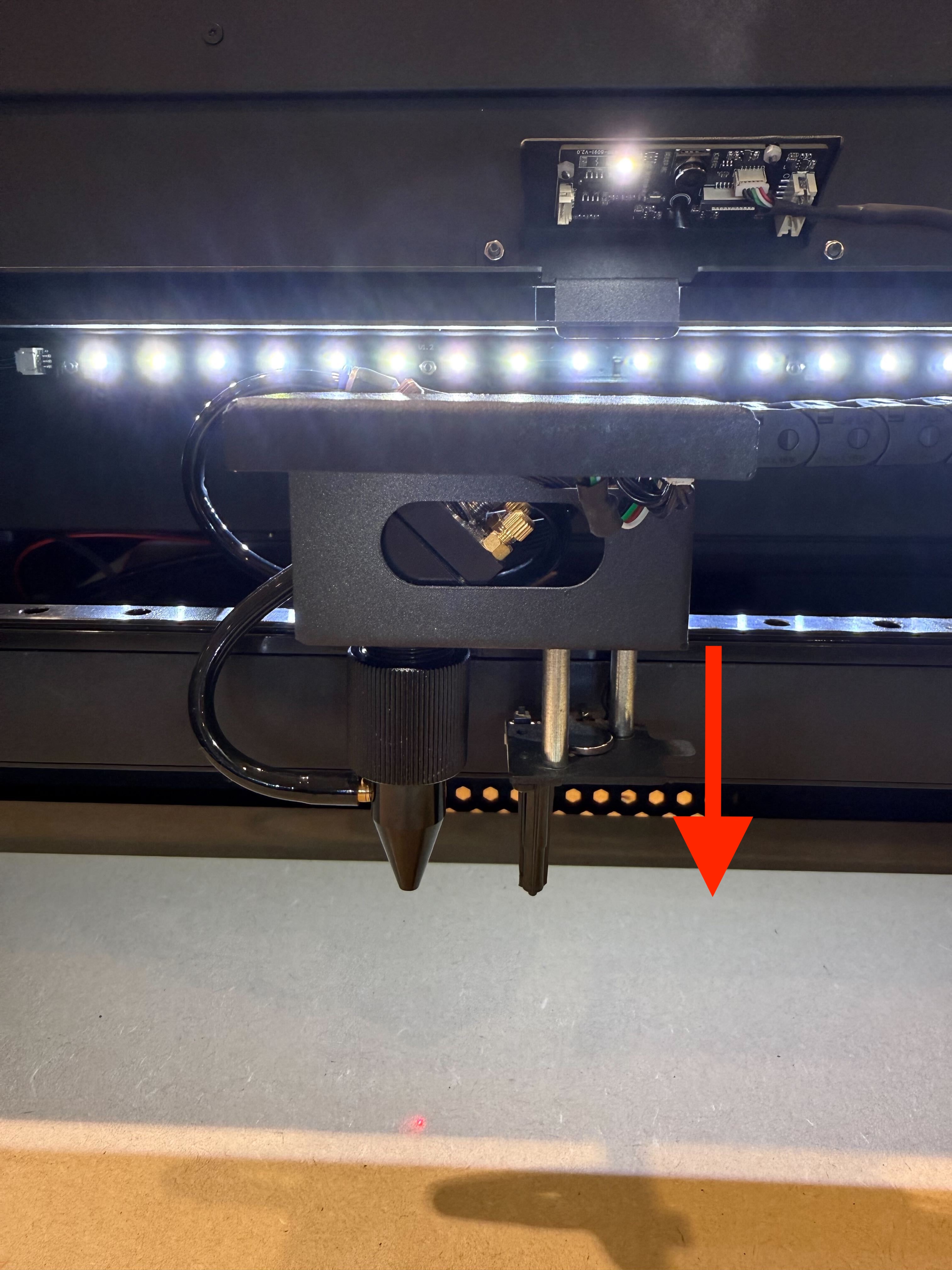

Suelte la sonda de enfoque > Pulse el botón AF en el panel > Vuelva a colocar la sonda de enfoque. >> Cierre la tapa.

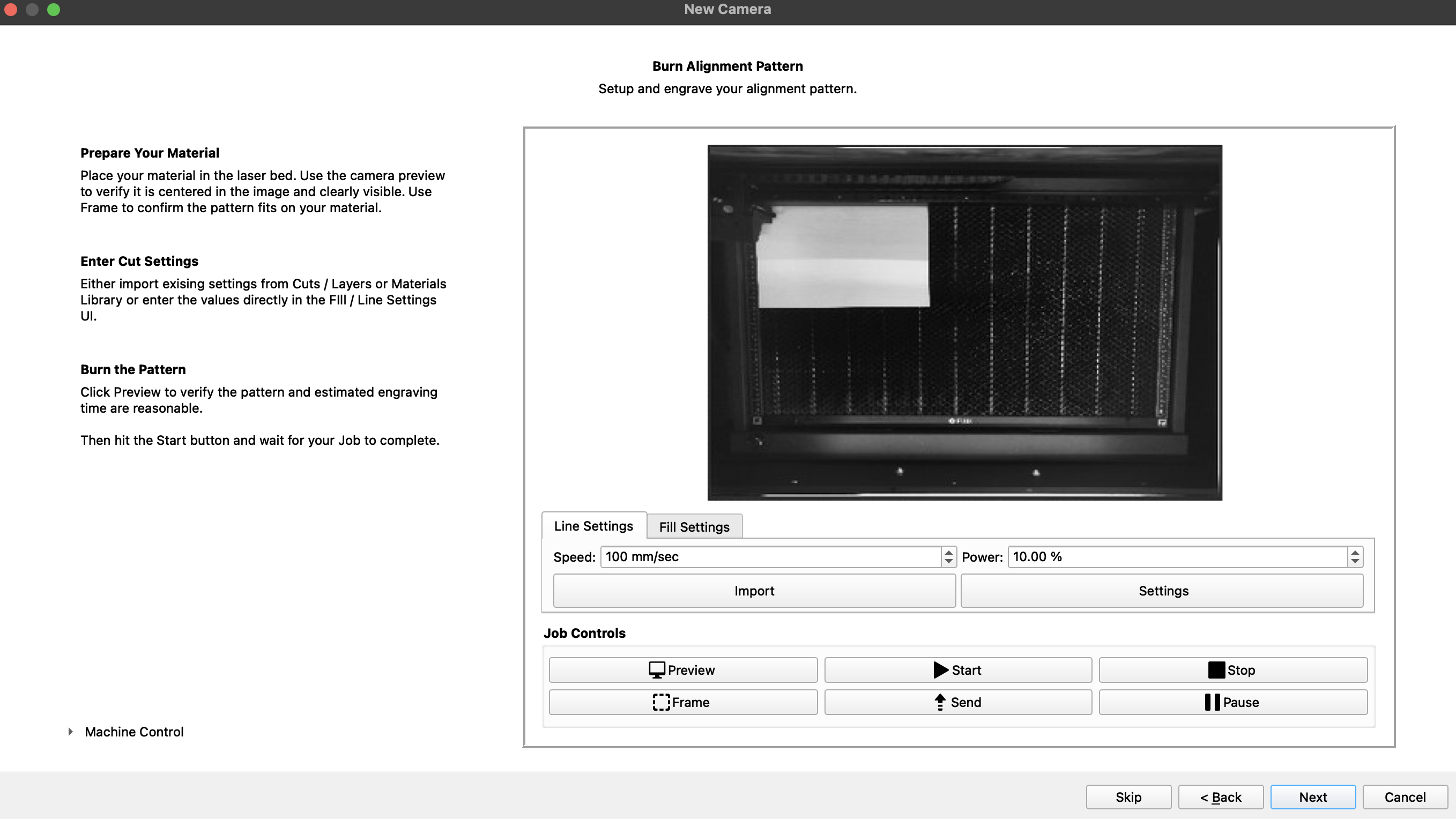

Para las placas de prueba, se utilizaron los siguientes ajustes de grabado:

Velocidad: 100 mm/sec
Potencia: 10.00%

Confirme que los ajustes son adecuados para su material y, a continuación, inicie el grabado. No deje la máquina desatendida mientras el láser esté en funcionamiento.

Paso 20

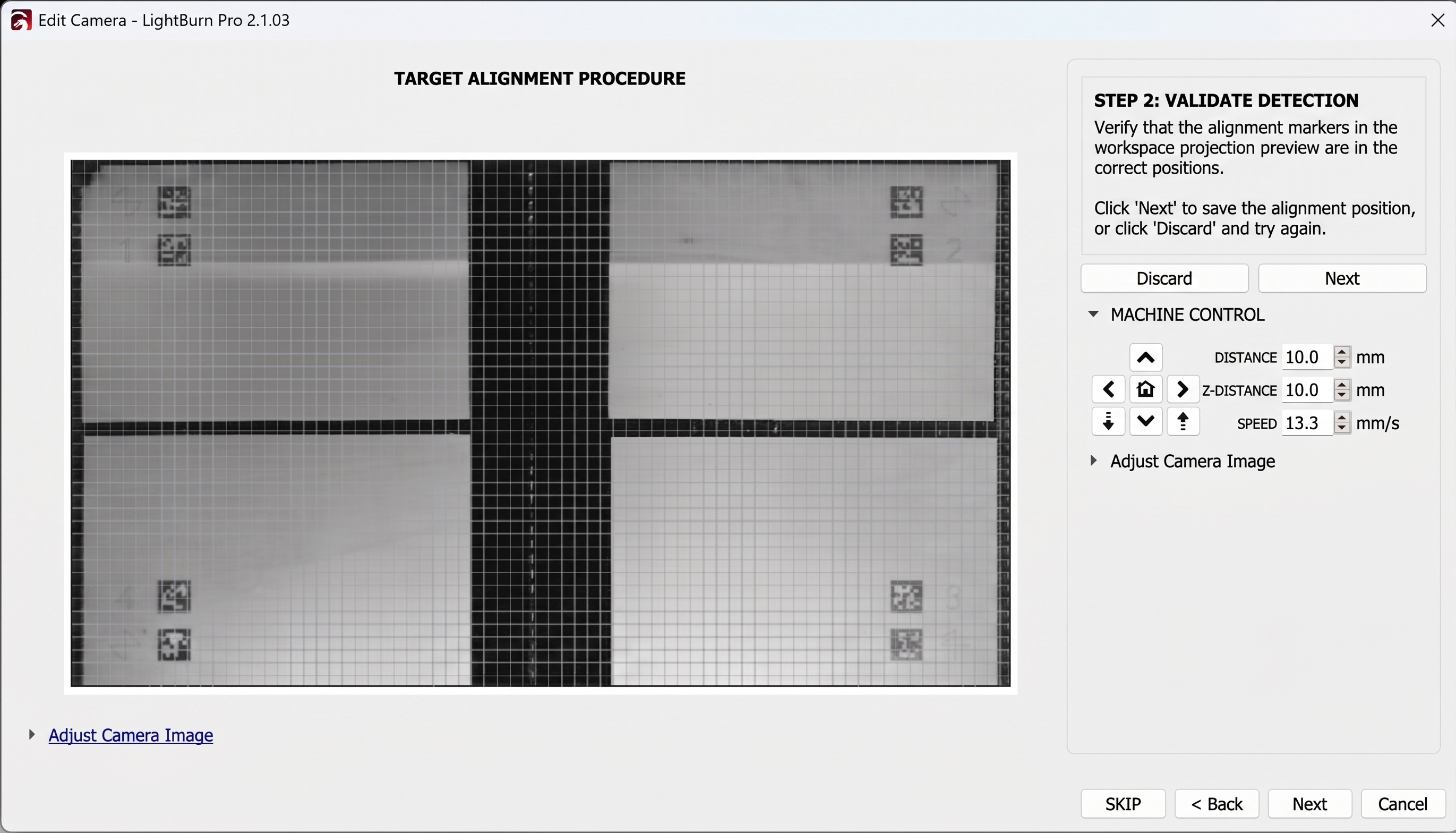

Capturar, verifique y finalice la alineación del espacio de trabajo

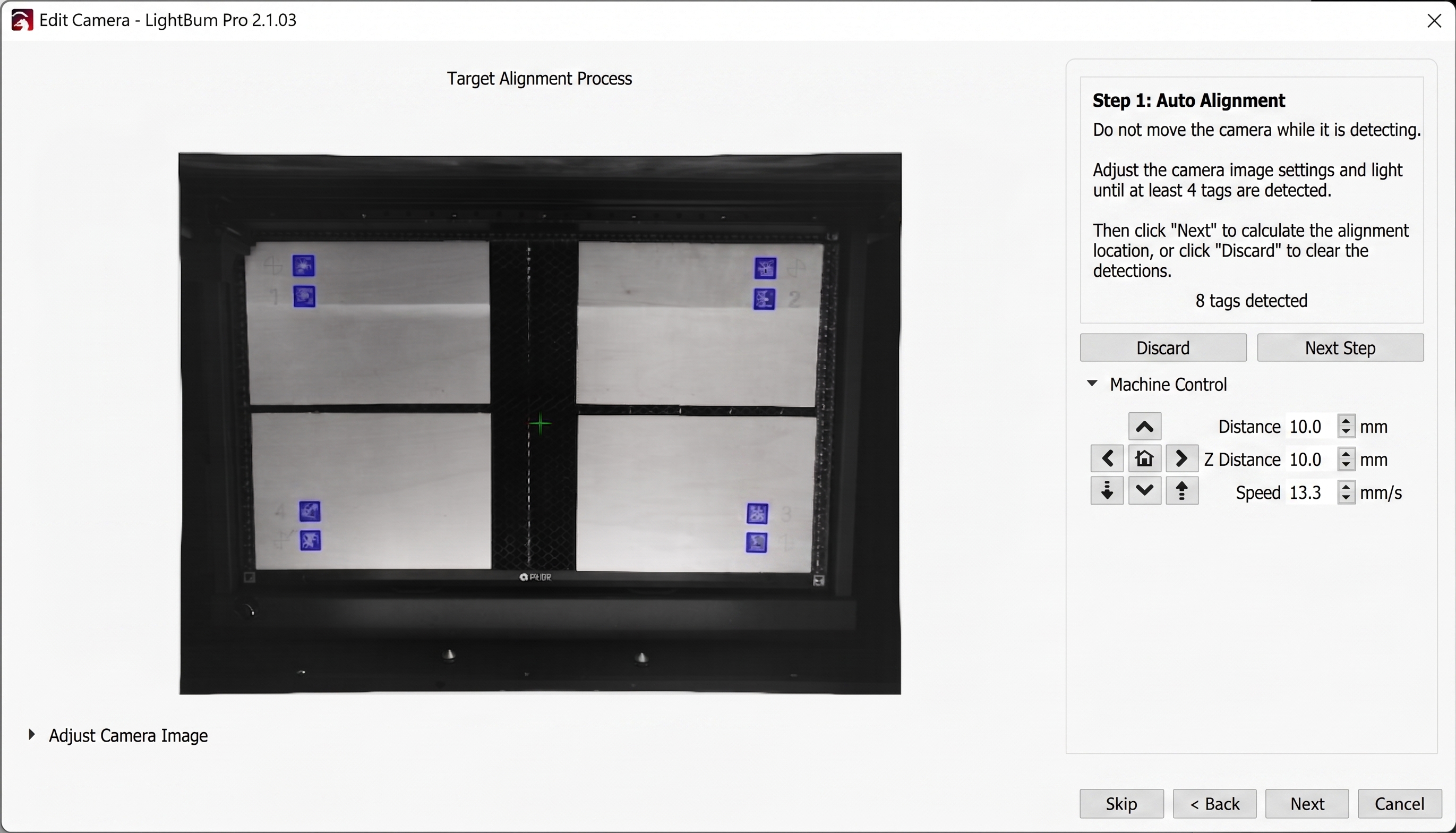

Una vez finalizado el grabado, abra la tapa y actualice la imagen de la cámara. En el asistente de alineación, utilice Descartar o vuelva a capturar la imagen para que LightBurn detecte los objetivos recién grabados.

LightBurn debería detectar ocho objetivos en total. Continúe a la pantalla de verificación y confirme que:

Se detectan los ocho objetivos.
Ningún objetivo de esquina falta, está recortado o mal identificado.
La cuadrícula superpuesta es visible y cubre todo el espacio de trabajo.
Las posiciones de los objetivos coinciden con las marcas grabadas.

Si los objetivos son difíciles de reconocer, utilice Ajustar imagen de la cámara para cambiar la exposición, eliminar reflejos y volver a capturar la imagen. Si un objetivo está fuera del campo de visión de la cámara, reposicione las placas y repita la alineación.

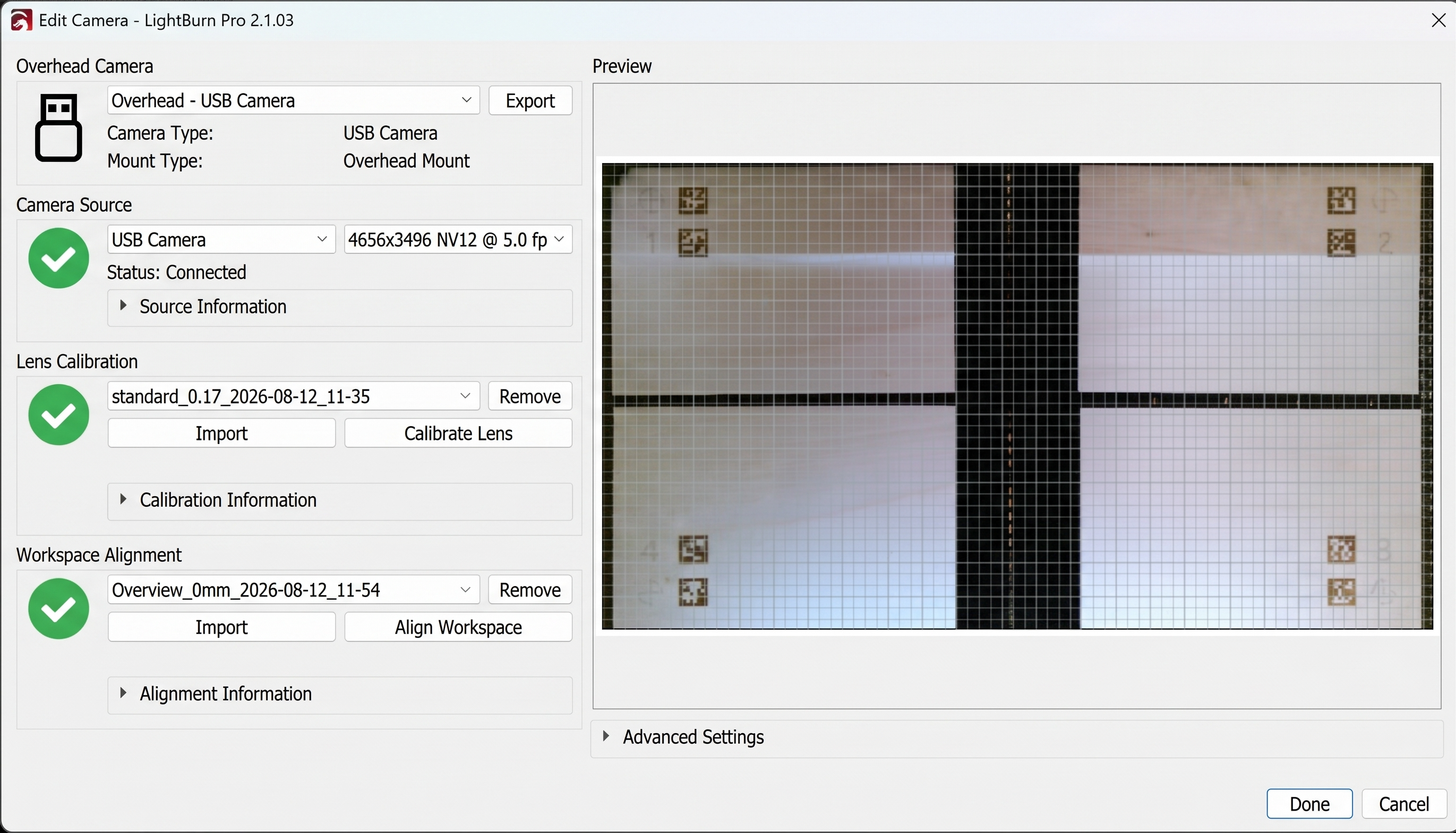

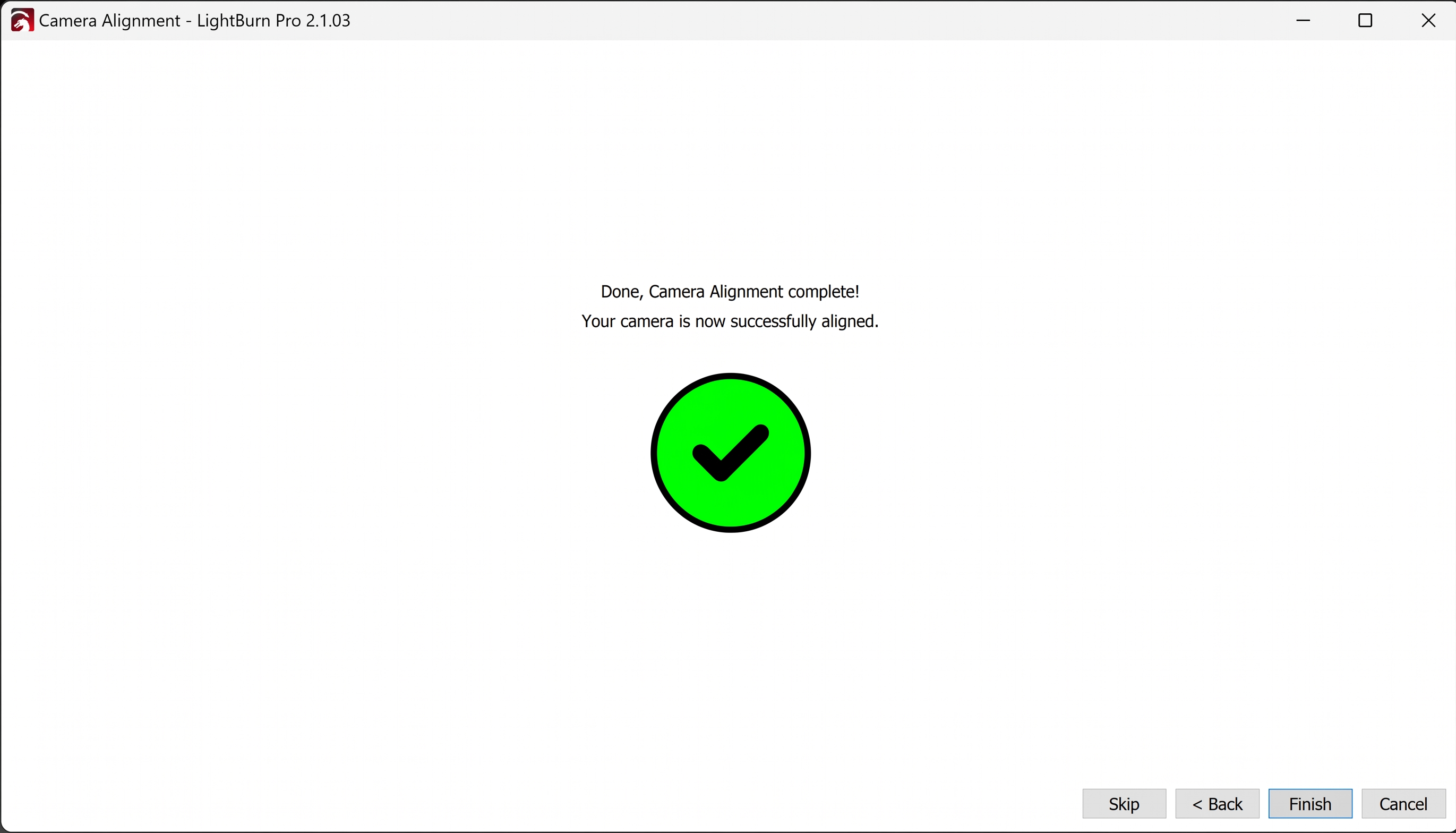

Haga clic en Finalizar cuando la verificación sea correcta. El resumen de configuración de la cámara debería mostrar marcas de verificación verdes para la fuente de la cámara, la calibración de la lente y la alineación del espacio de trabajo.

Paso 21

Realizar copia de seguridad de los datos de calibración de la cámara

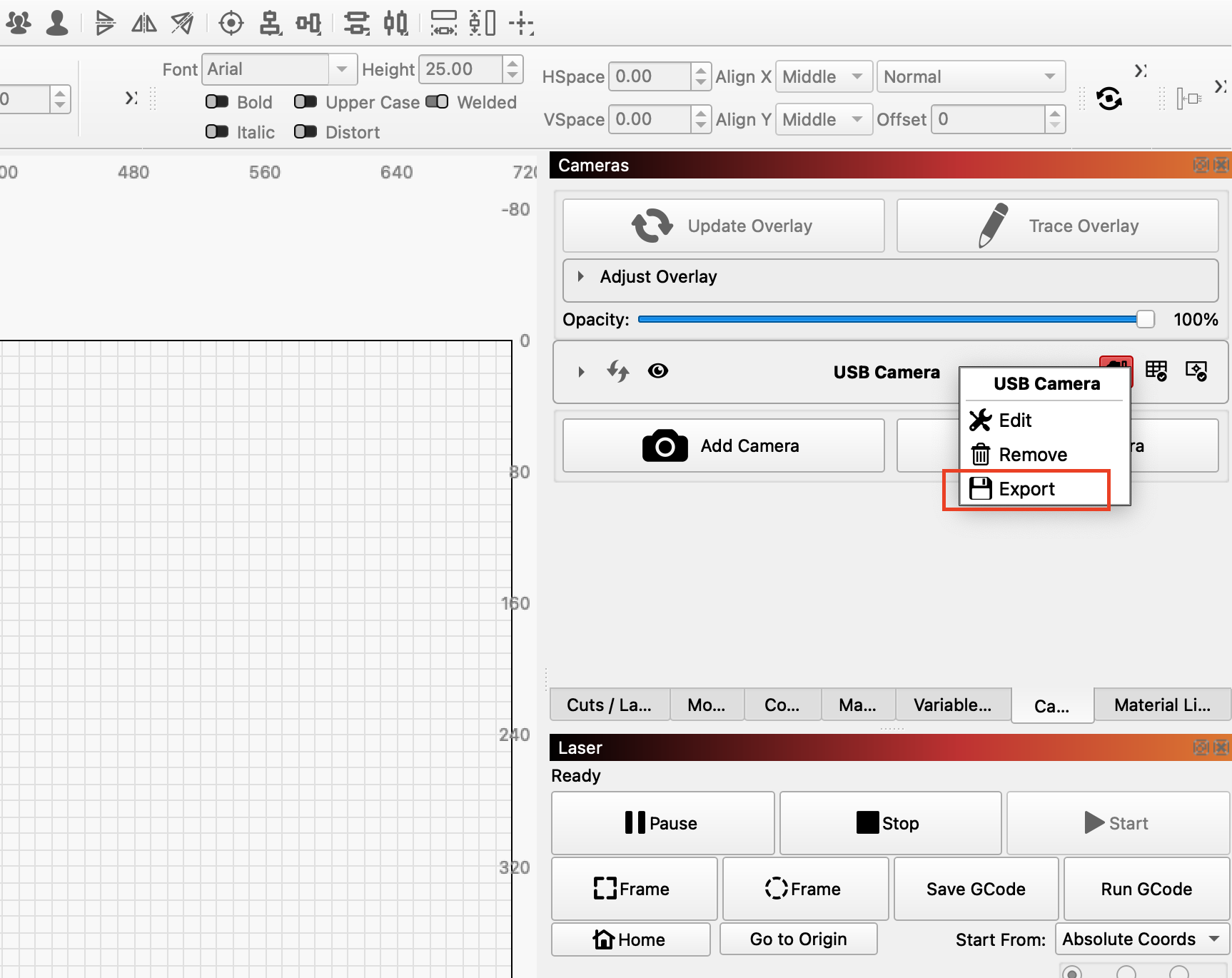

Exportar los datos de calibración significa que no tendrá que volver a calibrar si cambia de ordenador. Siga estos pasos: Exportar: En Cámaras >> haga clic con el botón derecho en Cámara USB > Exportar cámara.

Uso de la vista previa de cámara calibrada

Vuelva al panel de Cámara y haga clic en Actualizar superposición para capturar el área de trabajo actual. Coloque el diseño sobre la imagen de la cámara y verifique su posición antes de iniciar un trabajo. Vuelva a calibrar si la cámara se mueve, el soporte se afloja, la geometría de la máquina cambia o la superposición ya no coincide con el espacio de trabajo físico.
