3-3 HEXA RF - Guía de grabado continuo

Descripción

La función de Grabado con Base Abierta se utiliza para grabar objetos largos que exceden el área de trabajo estándar. Ayuda a los usuarios a dividir automáticamente archivos de diseño grandes en múltiples áreas de trabajo, facilitando el grabado segmento por segmento.

Limitaciones

Debido a las limitaciones físicas de la ranura de base abierta del HEXA RF, se recomienda que el ancho del material no exceda los 500mm, mientras que la longitud es ilimitada.

Antes de comenzar

Asegúrese de que el módulo de Grabado con Base Abierta esté correctamente instalado. Consulte el tutorial en el enlace siguiente. Si ya ha completado la instalación, omita este paso.

Guía de instalación del hardware de Base Abierta

Paso 1 - Activar el Grabado con Base Abierta

Active la opción de Grabado con Base Abierta en Configuración del documento e introduzca las dimensiones deseadas del área de trabajo.

Paso 2 - Importar el objeto

Importe el objeto (usando un contorno rectangular como ejemplo a continuación) y ajuste su tamaño y posición.

Haga clic en el icono de Grabado con Base Abierta que aparece en la barra de herramientas izquierda para acceder a la ventana de Grabado con Base Abierta.

Paso 3 - Ajustar los parámetros del Grabado con Base Abierta

Descripción de configuración

• Longitud del objeto: Muestra la longitud del objeto actualmente seleccionado para ayudarle a determinar la altura de cada área de trabajo.
• Altura del área de trabajo: Puede configurar en cuántos segmentos de trabajo se dividirá este objeto de base abierta para el corte, y puede inspeccionar el contenido de grabado de cada segmento en la ventana.
• Capa de referencia: Esta capa sirve como referencia y solo proporciona una función de visualización de alineación; no se grabará realmente.
• Marcas de alineación: Las marcas de alineación son dos marcas triangulares que deben grabarse tanto en el material principal como en el material auxiliar. Al mover la plancha después de cada segmento de grabado, puede usar las marcas triangulares para facilitar la alineación.

	1. Longitud del objeto
	2. Área de trabajo (Altura)
	3. Capa de referencia
	4. Marcas de alineación

Utilizando la figura siguiente como ejemplo, la longitud del objeto es de 450 mm. Si la altura del área de trabajo se establece en 250 mm, este objeto se dividirá en dos segmentos en total.

La línea discontinua indica el punto de división para cada área de trabajo.

En general, se recomienda minimizar el número de segmentos para evitar posibles desalineaciones en los puntos de conexión debido a pequeños errores.

Exporte el archivo de diseño después de completar la configuración.

Paso 4 - Trabajo de grabado

Si está utilizando marcas de alineación, necesitará preparar una placa de material auxiliar.

Paso 4.1 - Preparación para el grabado

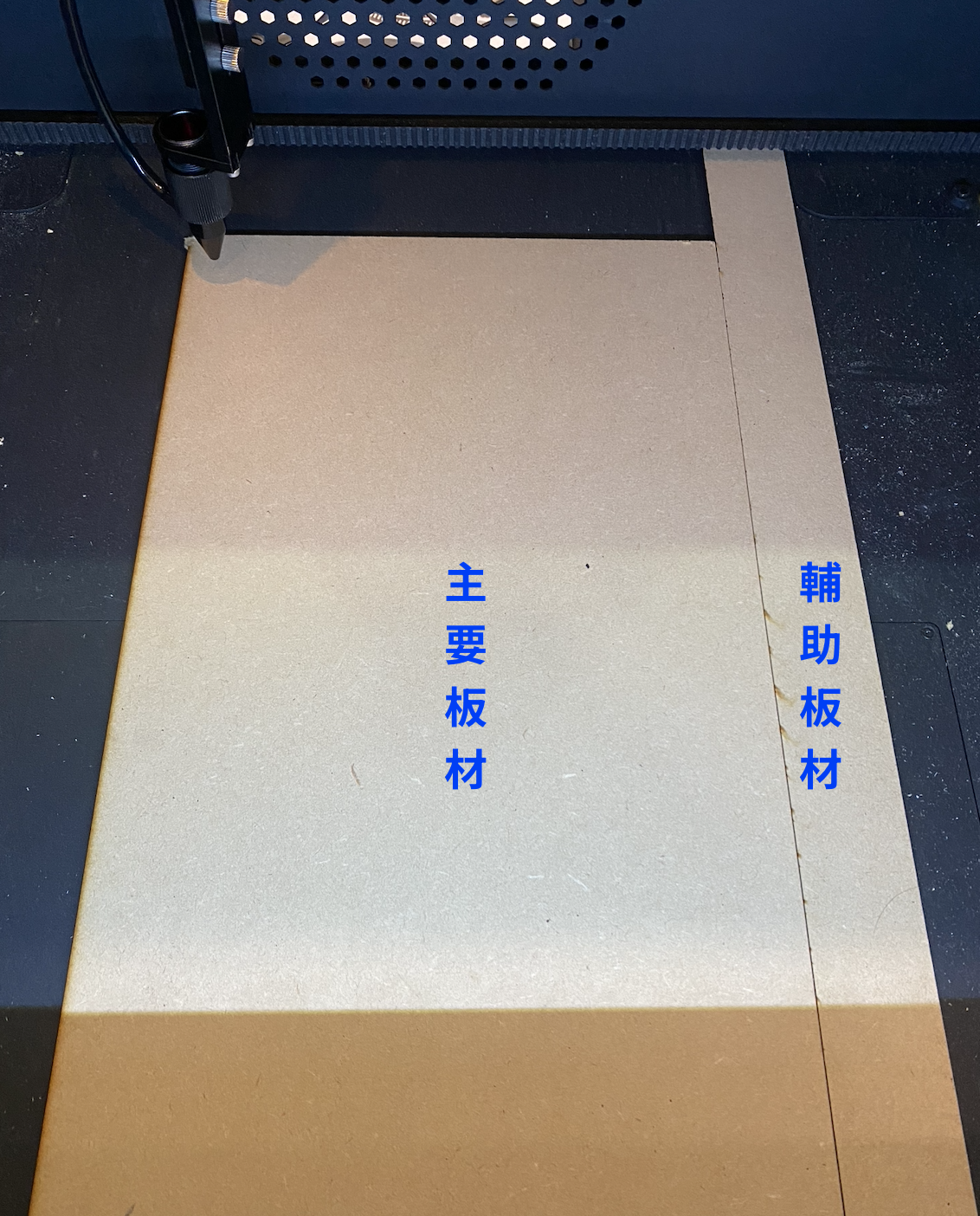

Fije el material auxiliar junto al material principal.

Active "Iniciar desde la posición actual" y mueva el cabezal láser a la esquina superior izquierda del material a grabar.

Active "Iniciar desde la posición actual" y establezca el punto de inicio en la esquina superior izquierda.

(También puede usar "Iniciar desde el origen", pero tenga en cuenta que el tubo láser debe moverse hacia el lado derecho para evitar fallos en el retorno al origen.)

Use "Encuadre" para confirmar la posición de grabado del primer segmento del diseño.

Nota: Desactive la capa de referencia durante el encuadre.

Confirme la posición de las marcas de alineación usando la posición de encuadre; las marcas deben extenderse tanto sobre el material principal como sobre el material auxiliar.

(Usando la marca de alineación predeterminada de 4 cm como ejemplo, asegúrese de que el cabezal láser se extienda aproximadamente 2 cm sobre el material auxiliar durante el encuadre.)

Paso 4.2 - Grabado del primer segmento

De forma predeterminada, solo el primer segmento de trabajo y las marcas de alineación están habilitados cuando se exporta el archivo. Tras ajustar los parámetros, puede iniciar directamente el grabado de la primera área de trabajo.

Una vez completado el grabado, una parte de la marca de alineación debe quedar sobre el material auxiliar.

Paso 4.3 - Grabado del segundo segmento

Desactive la capa del primer segmento de trabajo y active la capa del segundo segmento de trabajo.

Mueva el material principal, alinee la marca de alineación inferior del material principal con la marca superior del material auxiliar y, a continuación, proceda con el segundo segmento del grabado.
