Descargo de responsabilidad
Para utilizar LightBurn para controlar HEXA RF, debe descargar la versión oficial del software LightBurn. Dado que LightBurn es un software de terceros, FLUX no se hace responsable de ninguna pérdida causada por su funcionamiento.
El firmware de HEXA RF ha sido sometido a diversas pruebas, pero aún es posible que algunas funciones del software LightBurn no sean compatibles con la máquina. Si se producen errores debido a incompatibilidades, siga las instrucciones del siguiente enlace para informar correctamente del problema a su distribuidor local o al soporte técnico de FLUX. [Contactar con el Servicio de Atención al Cliente]
Antes de comenzar
1. Actualice el firmware a la versión v6.5.0 o superior.
Tutorial de actualización de firmware
2. Descargue este archivo de configuración: HEXA RF_Preset
Nota: El archivo de configuración que proporcionamos contiene los ajustes de código G y velocidad en baudios. Si no utiliza el archivo de configuración, configúrelo por separado en "Configuración del dispositivo."
3. Descargue e instale el controlador.
Consulte este artículo para la instalación del controlador: LightBurn Bridge Cable - Instalación del controlador
4. Descargue e instale el software LightBurn.
Para descargar LightBurn, haga clic aquí.
Configuración de LightBurn
Hay dos formas de establecer conexión con la máquina utilizando LightBurn.
Una forma es mediante una conexión por cable con un cable USB-B a USB-A.
La otra forma es mediante una conexión Wi-Fi conectando el ordenador y la máquina a la misma red.
Se recomienda utilizar el método Wi-Fi. Consulte las instrucciones a continuación según el método que vaya a utilizar.
Conectar con Wi-Fi
1. Crear un nuevo dispositivo HEXA RF en LightBurn
Abra LightBurn. En el panel Láser , haga clic en Dispositivos, luego elija la opción para crear un dispositivo manualmente. Cuando el Asistente de Nuevo Dispositivo solicite el controlador, seleccione GRBL y haga clic en Siguiente.

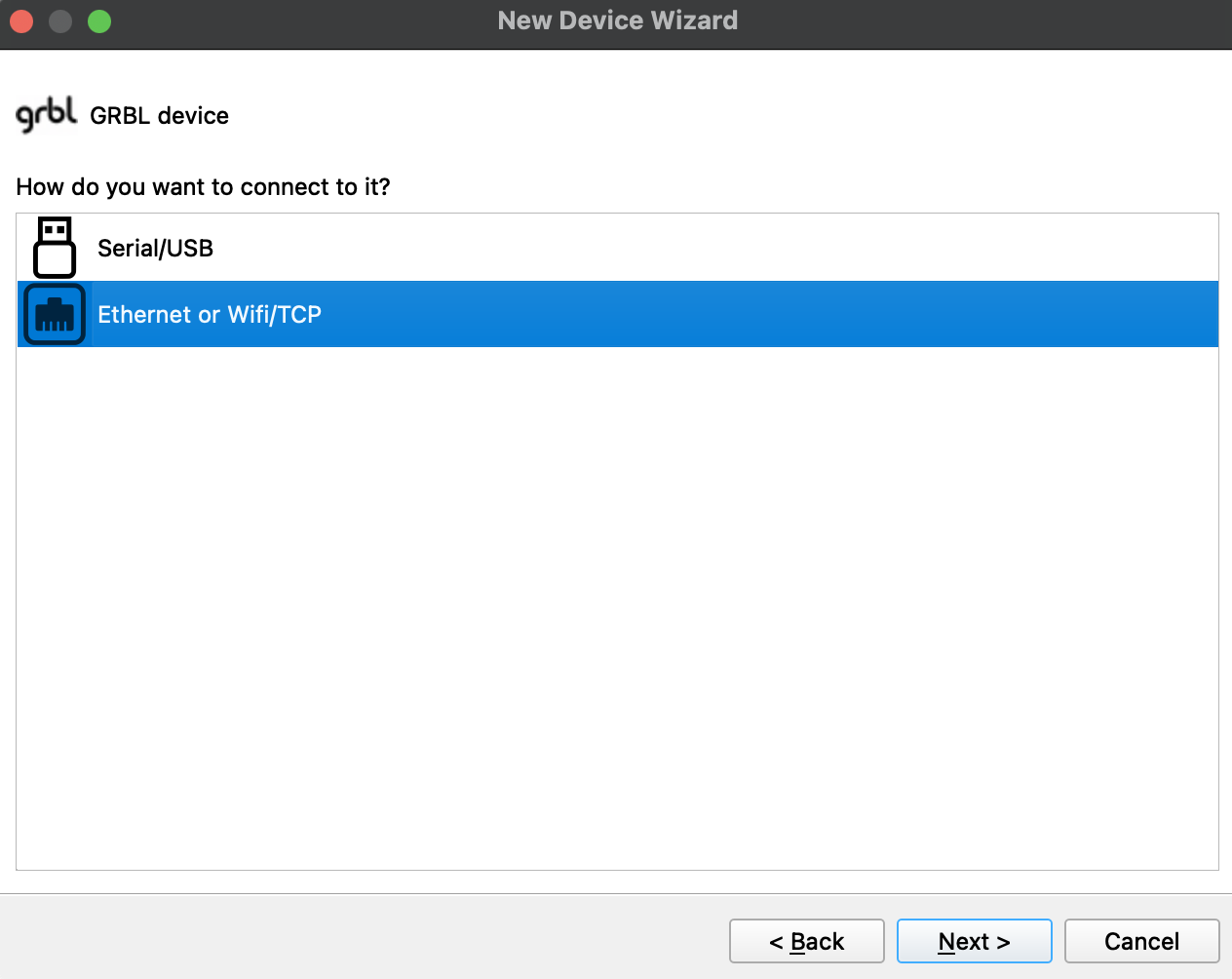

2. Seleccionar el método de conexión de red
Para el método de conexión GRBL, seleccione Ethernet o Wi-Fi/TCP. Haga clic en Siguiente.
Confirme que el ordenador y HEXA RF están en la misma red antes de continuar.
3. Introducir la dirección IP de HEXA RF
Busque la dirección IP de su HEXA en la pantalla táctil.
(Si su máquina no ha establecido una conexión WiFi, consulte este article para configurar una conexión.)
Introduzca la dirección IP actual de su HEXA RF y, a continuación, haga clic en SiguienteBusque la dirección IP de la máquina en la pantalla de información de red de HEXA RF.
La máquina de prueba utilizada 192.168.1.247. Esto es solo un ejemplo; introduzca la dirección asignada a su propia máquina.
4. Configure el nombre del dispositivo y el tamaño del área de trabajo
Introduzca un nombre de dispositivo reconocible, como HEXA RF Wifi. Seleccione Milímetros y configure el área de trabajo a:
- Longitud del eje X: 730 mm
- Longitud del eje Y: 410 mm
Haga clic en Siguiente.
5. Configure el origen de la máquina y finalice la configuración del dispositivo
Seleccione la esquina trasera izquierda como origen de la máquina. Revise el resumen y confirme los siguientes valores:
- Controlador: GRBL
- Conexión: Ethernet o Wi-Fi/TCP
- Área de trabajo: 730 x 410 mm
- Origen: trasera izquierda
- Dirección IP: la dirección IP actual de su HEXA RF
Haga clic en Finalizar. Abra Configuración del dispositivo una vez más para confirmar que los valores se guardaron correctamente.
6. Verificar la conexión de la máquina y el modo de coordenadas
Seleccione el nuevo dispositivo HEXA RF en el panel Láser. Abra el panel Mover y haga clic en Inicio para verificar que LightBurn puede comunicarse con la máquina. Lleve la máquina a la posición de inicio y mueva el eje Z a su posición de inicio/cero.
7. Continuar el proceso
Cuando llegue a este paso, indica que ha conectado correctamente la máquina y el ordenador.
Por favor, continúe el proceso para iniciar un trabajo de grabado de prueba.
Ir a Iniciar operación
Conectar con cable USB-B
1. Abra LightBurn y haga clic en "Dispositivos" en la Láser pestaña.
2. Haga clic en "Importar" para importar el archivo HEXA RF_Preset que ha descargado.
3. La siguiente información del dispositivo se mostrará una vez que el archivo se haya importado correctamente.
1. Conecte el cable USB al puerto USB-B en el lado derecho de la máquina.
2. Inserte el otro extremo del cable USB en el ordenador.
3. Seleccione el nombre del puerto USB correcto. Elegir el puerto incorrecto provocará un fallo en la conexión. Es posible que deba probar diferentes puertos. Si la conexión es correcta, aparecerá la siguiente información en la pestaña Consola.
Prueba de posicionamiento inicial
Si el ordenador está conectado correctamente a la máquina, esta iniciará el posicionamiento inicial automáticamente. Si no es así, haga clic en el botón de inicio para determinar si la función de posicionamiento inicial funciona.
Iniciar operación
1. Coloque el material dentro de la máquina
2. Enfoque
- Haga clic en el botón "Detener" en el panel "Láser" para liberar el motor.
Aviso: Asegúrese de que la máquina libere automáticamente el motor en un plazo de 3 minutos desde el control de LightBurn. Si el motor permanece bloqueado durante mucho tiempo, podría dañarse la máquina. (Haga clic en el panel "Detener" en el panel "Láser" para liberar el motor)
Si no se puede controlar la pantalla, desconecte el cable para realizar el enfoque automático y vuelva a conectarlo.
3. Importar un archivo a LightBurn
Haga clic en el icono superior para importar el archivo, o arrastre y suelte el archivo directamente en el área de trabajo.
4. Configurar los parámetros
Haga clic en un patrón o capa y configure los parámetros en la esquina inferior derecha de Cortes/Capas pestaña.
5. Active el "Sobrebarrido"
- Si la capa está configurada en modo "Relleno, Relleno + línea, Imagen o Relleno con desplazamiento" , se recomienda activar la función "Sobrebarrido" .
- Haga doble clic en una capa para acceder al "Editor de configuración de corte". Active el efecto de sobrebarrido e introduzca el porcentaje.
Aviso:
- Los parámetros de configuración varían según la velocidad y el material. Consulte la sección "Configuración recomendada para parámetros de materiales" al final de este artículo.
- Después de perder el motor, si ha realizado algún movimiento del cabezal láser, recuerde pulsar "Inicio" para restablecer la posición antes de enviar el trabajo. De lo contrario, existe riesgo de colisión.
6. Establecer la posición de inicio
Seleccione "Coordenadas absolutas" en la lista desplegable "Iniciar desde" en la Láser pestaña.
Aviso: El funcionamiento de "Coordenadas Absolutas" es muy similar a Beam Studio, por lo que lo recomendamos encarecidamente a los usuarios con experiencia en Beam Studio.
Coordenadas Absolutas
La ventana de edición principal que ve representa el área de trabajo de su máquina. Todo lo que coloque en esa área se cortará en la posición correspondiente de su máquina.
7. Haga clic en "Inicio" en el panel Láser.
Después de perder el motor, si ha realizado algún movimiento del cabezal láser, recuerde pulsar "Inicio" para restablecer la posición antes de enviar el trabajo. De lo contrario, existe riesgo de colisión.
8. Seleccione el patrón que desea previsualizar y haga clic en "Marco" para ver si el patrón se va a grabar en la posición esperada.
9. Cierre la puerta
10. Haga clic en Inicio y envíe el trabajo
Seleccione la imagen y haga clic en "Iniciar" en la Láser para enviar el trabajo.
Aviso: Desconectar el cable mientras el proyecto está en ejecución detendrá la operación. Asegúrese de que el cable esté firmemente conectado durante la ejecución del trabajo.
11. Resultados del grabado
Nota: Si el resultado del grabado es borroso, poco claro o de color claro, compruebe si el cabezal láser está enfocado correctamente.
Además de Coordenadas Absolutas, existen otras opciones para indicar a LightBurn cómo colocar el patrón dentro del área de trabajo de su máquina.
Posición Actual
El trabajo Corta/Graba basándose en la posición actual del cabezal láser.
Origen del Trabajo
Configuración "Origen del Trabajo" indicará a LightBurn cómo posicionar el trabajo en relación con el láser.
(El indicador verde "Origen del Trabajo" mostrado en la ventana de edición principal se moverá al cambiar la configuración.)
