Versión de software compatible
Beam Studio v2.7.0 beta o posterior (Descargar)
Descripción de la función
La alineación precisa está diseñada para aplicaciones que requieren corte láser a lo largo del contorno de un diseño impreso.

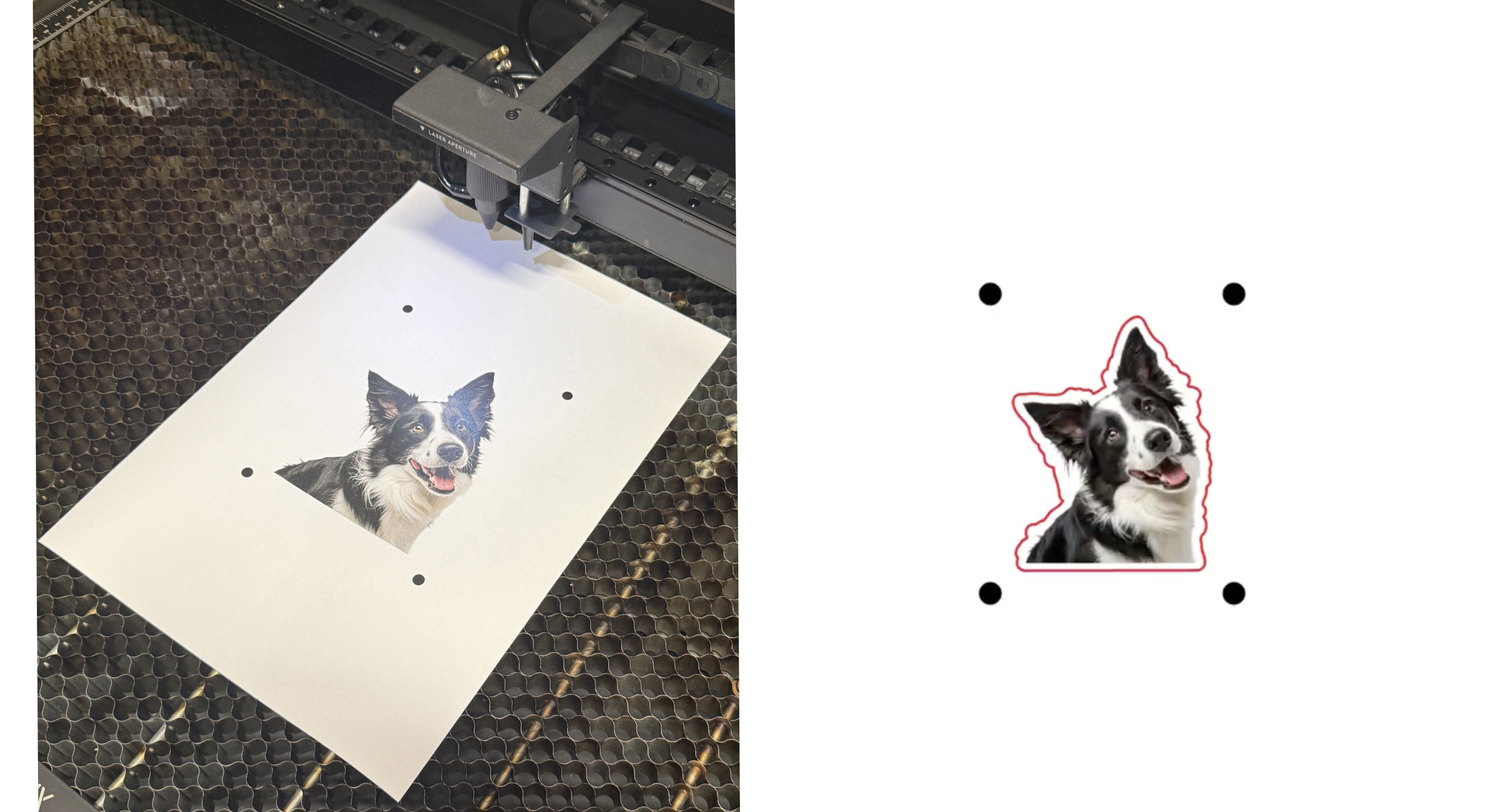

Beam Studio añade marcas de registro al archivo de impresión. Después de colocar el material impreso en la máquina láser, la cámara reconoce las marcas, corrige automáticamente la posición y el ángulo reales del material y alinea la trayectoria de corte con el diseño impreso.
Aunque el material esté ligeramente desplazado o girado, las marcas de registro permiten corregir la alineación y reducir la desviación entre el diseño impreso y la posición de corte. Es ideal para adhesivos, tarjetas y otros proyectos que requieren corte de contorno después de la impresión.
Cómo utilizar la alineación precisa
1. Vaya a Preferencias > Editar > Habilitar archivo de impresión UV.

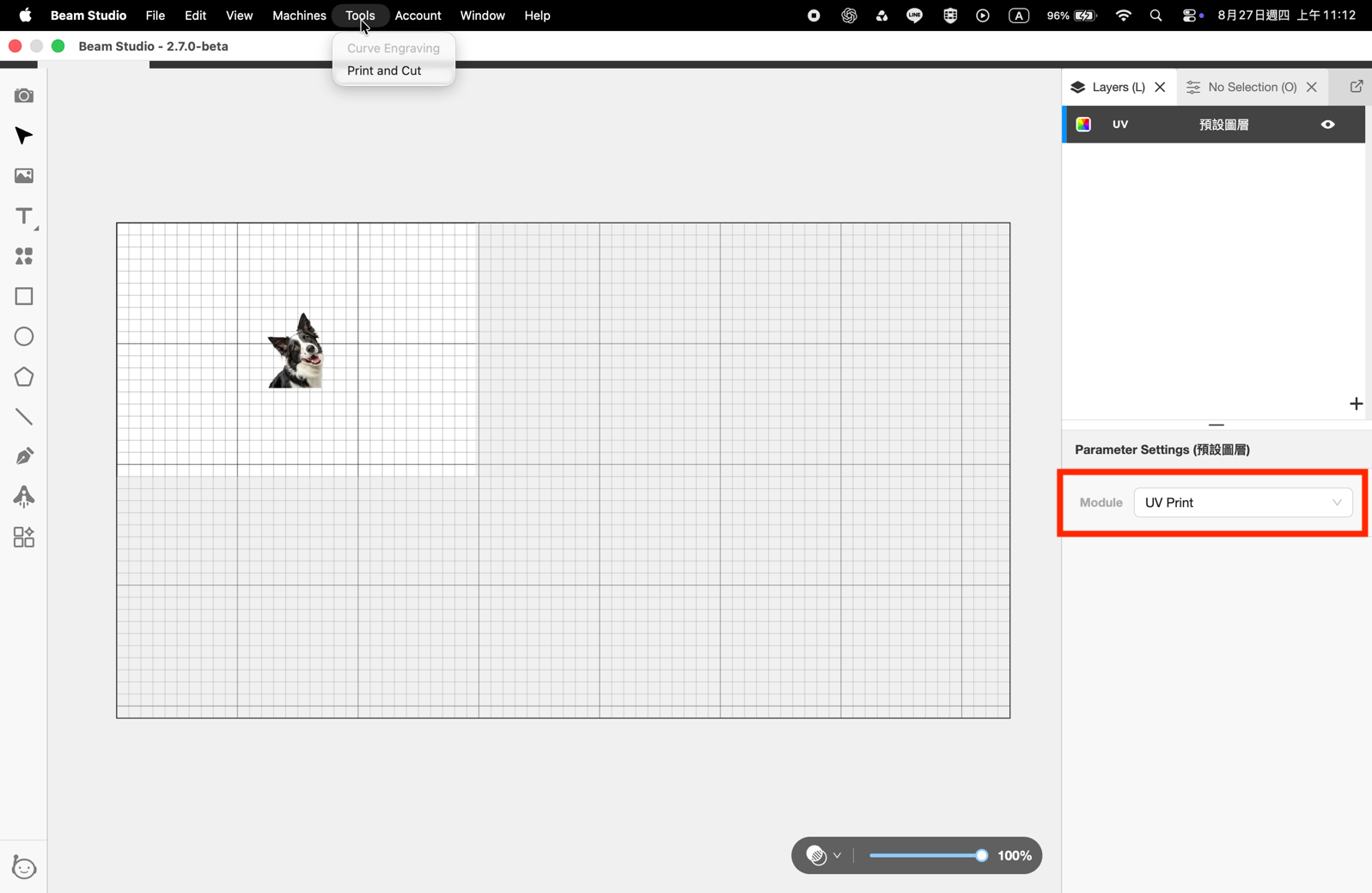

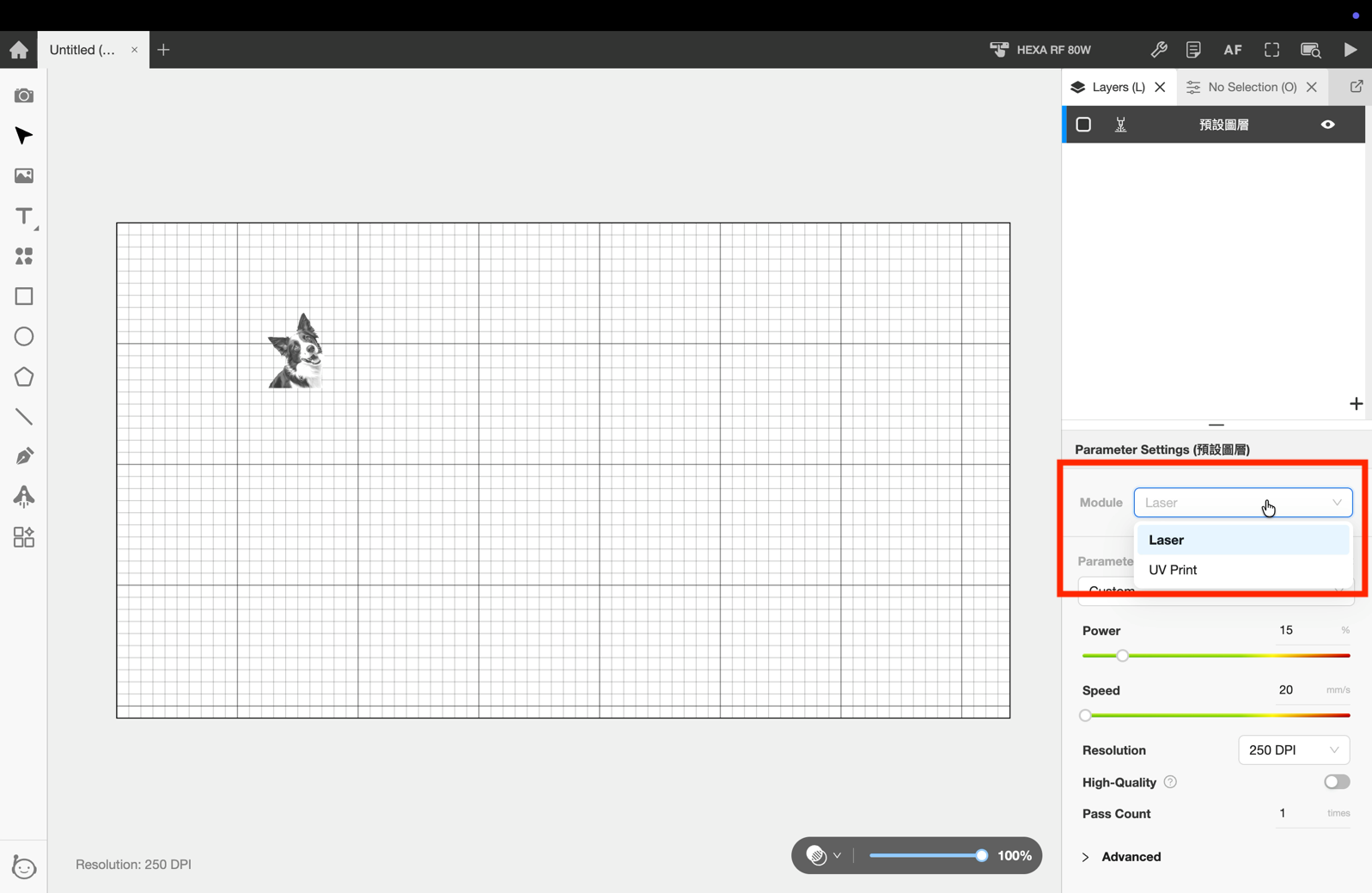

2. En Capas, cambie el módulo a Impresión UV.
|
*Nota: mantenga la imagen dentro del área A4 y deje márgenes de impresión para evitar que el diseño cambie de tamaño durante la impresión. *Nota: no cambie la escala del diseño al imprimir, ya que puede afectar a la detección de las marcas de registro y a la precisión de la alineación. |
3. Vaya a Herramientas > Alineación precisa.
4. Ajuste la distancia de desplazamiento del contorno exterior.
5. Seleccione el tamaño y la orientación del PDF exportado.
6. Seleccione la matriz del diseño y ajuste el espaciado.
7. Exporte el archivo PDF para imprimir. (Puede utilizar este archivo directamente en su impresora UV.)
| *Nota: no cambie la escala del diseño al imprimir, ya que puede afectar a la detección de las marcas de registro y a la precisión de la alineación. |

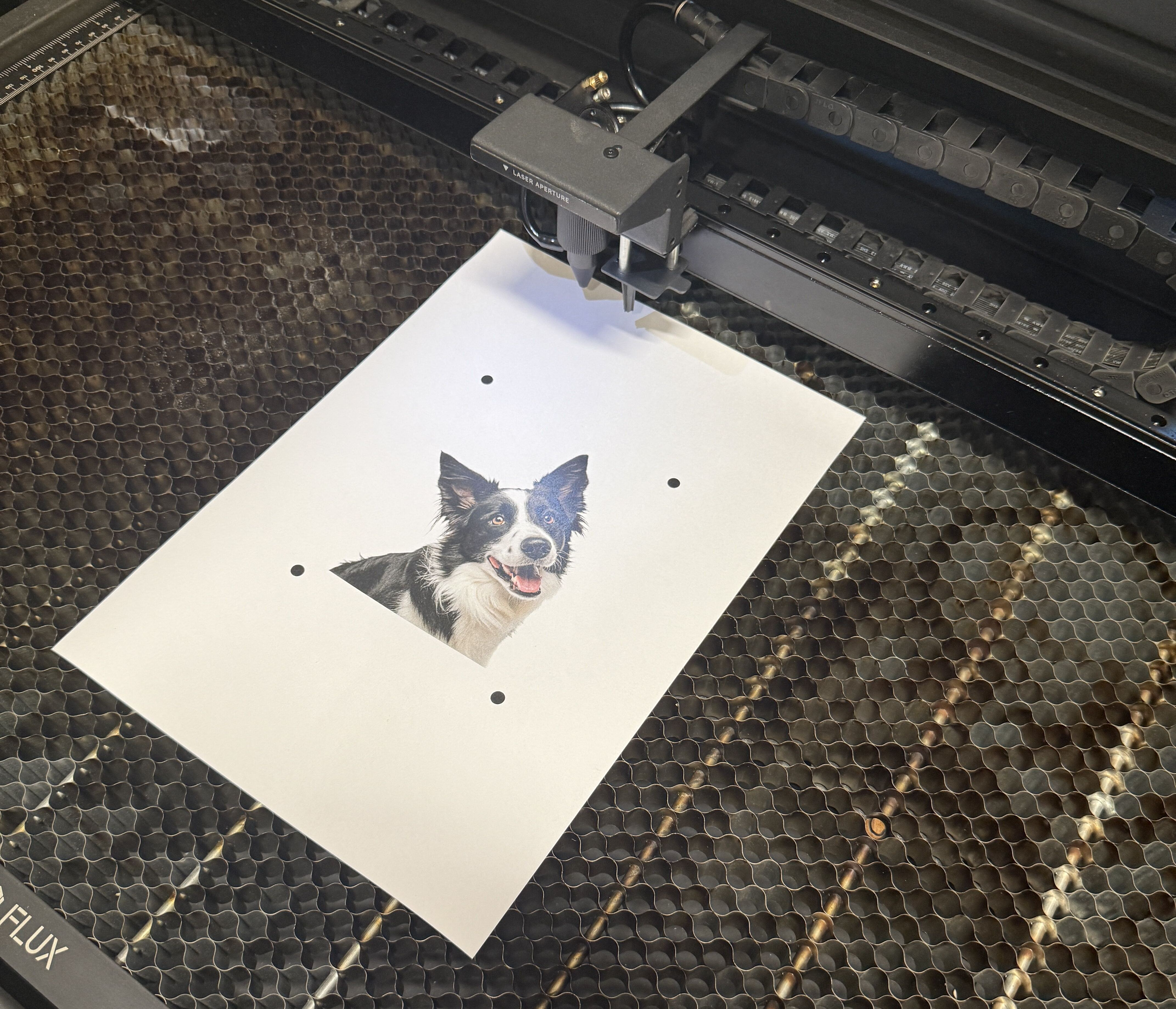

8. Coloque el material impreso en la máquina y ajuste el enfoque.
9. Complete la vista previa y la alineación y, a continuación, haga clic en Listo.
10. Vuelva al lienzo para editar los parámetros de la capa.
