Tercer espejo reflectante

Objetivo: marcar el punto en el centro de la salida del rayo láser.

Instrucciones:
1. Baje la plataforma de trabajo para dejar margen para los ajustes.

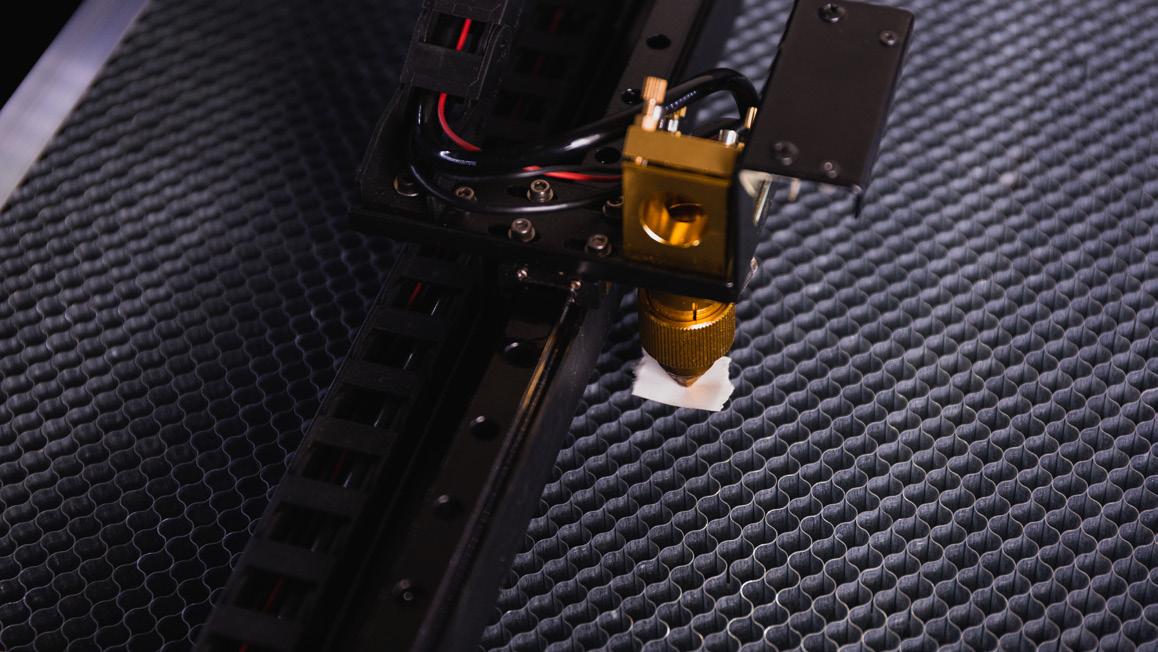

2. Coloque un trozo de cinta sobre la salida del cabezal del láser. Ejerza presión sobre la cinta con sus manos a fin de generar una marca del círculo.

3. Mueva el cabezal del láser con sus manos hacia el centro del área de trabajo. Cierre la puerta y presione "Pulso láser".

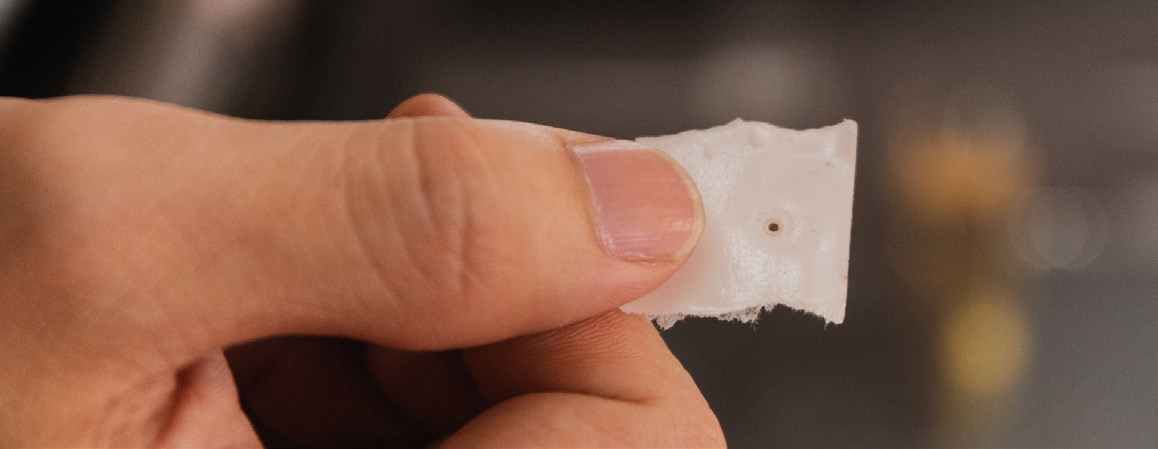

4. Abra la puerta y compruebe si el punto está ubicado cerca del centro del círculo. De no ser así, será necesario ajustar los tornillos ubicados detrás del tercer espejo.

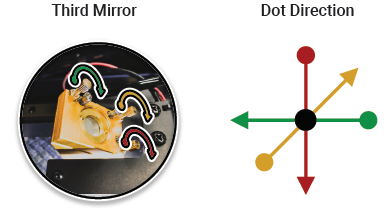

5. Los tornillos ubicados detrás del tercer espejo controlan el ángulo del mismo, tal como se muestra en la siguiente imagen. Retire la tuerca de los tornillos y gire los tornillos en la dirección deseada hasta que ambos puntos se solapen. Una vez finalizado el ajuste, vuelva a ajustar ligeramente la tuerca en su sitio.

Tras realizar los ajustes mencionados, será posible distribuir la potencia del láser de forma pareja en cualquier lugar del área de trabajo. El funcionamiento debería satisfacer las demandas del uso habitual. Vuelva a realizar el "Calibrado de la cámara" tras finalizar el ajuste óptico. Si necesita la verticalidad de la ruta óptica para ciertas aplicaciones particulares, puede llevar a cabo los pasos siguientes para realizar ajustes más avanzados.
