Pasos de mantenimiento: Si el material de grabado es papel o madera, es más probable que cause que el polvo y el aceite de alquitrán se adhieran a los espejos reflectantes. Puede usar hisopos de algodón con una pequeña cantidad de alcohol para limpiar y limpiar hasta que la superficie del espejo esté libre de manchas.

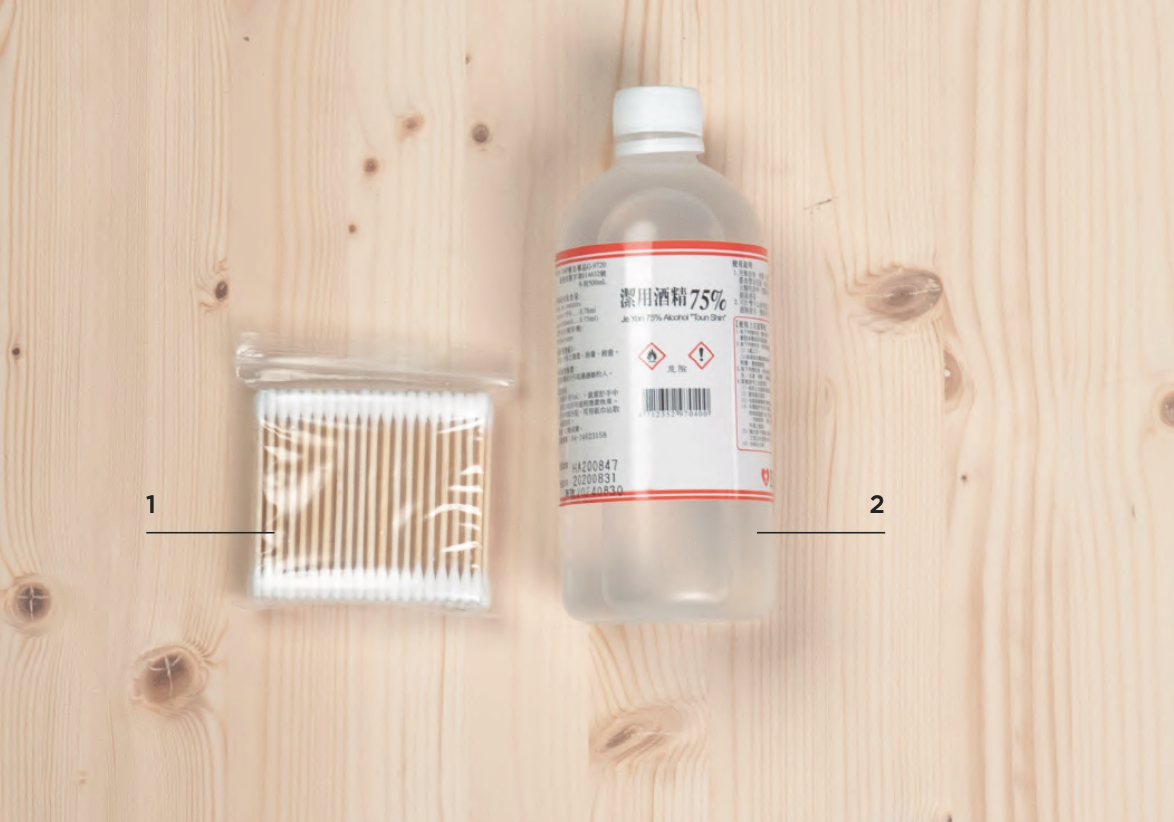

Elementos de preparación:
1 | Hisopo de algodón
2 | Alcohol al 75%~99%
Hay 3 espejos reflectantes, 1 lente de enfoque y 1 lente de salida del tubo láser que deben limpiarse en beambox, y sus posiciones se muestran en la imagen.
Pasos de mantenimiento:

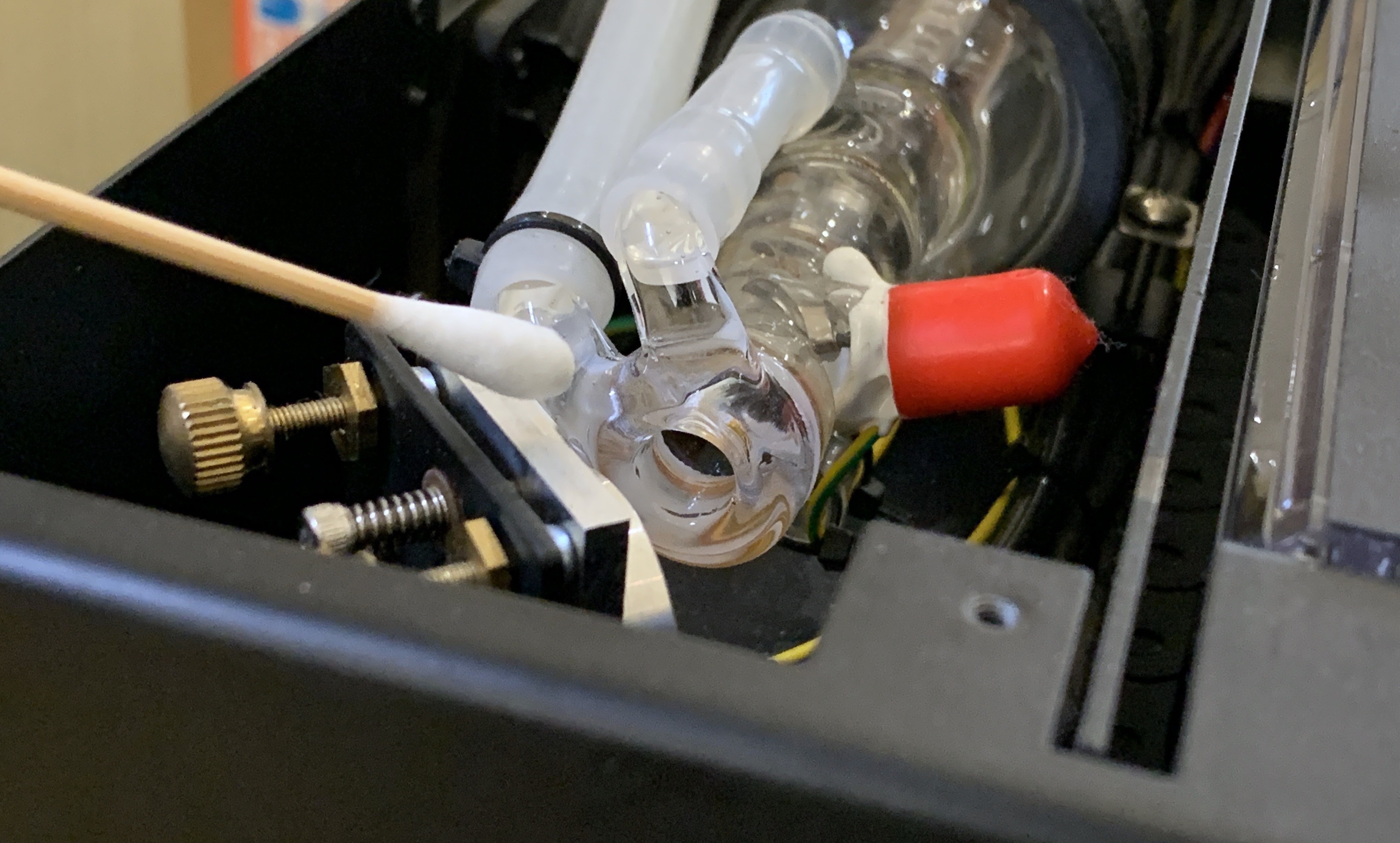

1. Limpie la lente de salida del tubo láser: La lente de salida del tubo láser está ubicada en el lado de baja presión del tubo láser (cerca del primer espejo). Puede abrir la cubierta trasera y limpiarla como se muestra a continuación.
2. Limpie el primer espejo reflectante: El primer espejo reflectante está ubicado en el lado izquierdo del tubo láser frente al chasis. Puede abrir la cubierta trasera o limpiarlo desde el orificio frontal. Como se muestra a continuación.

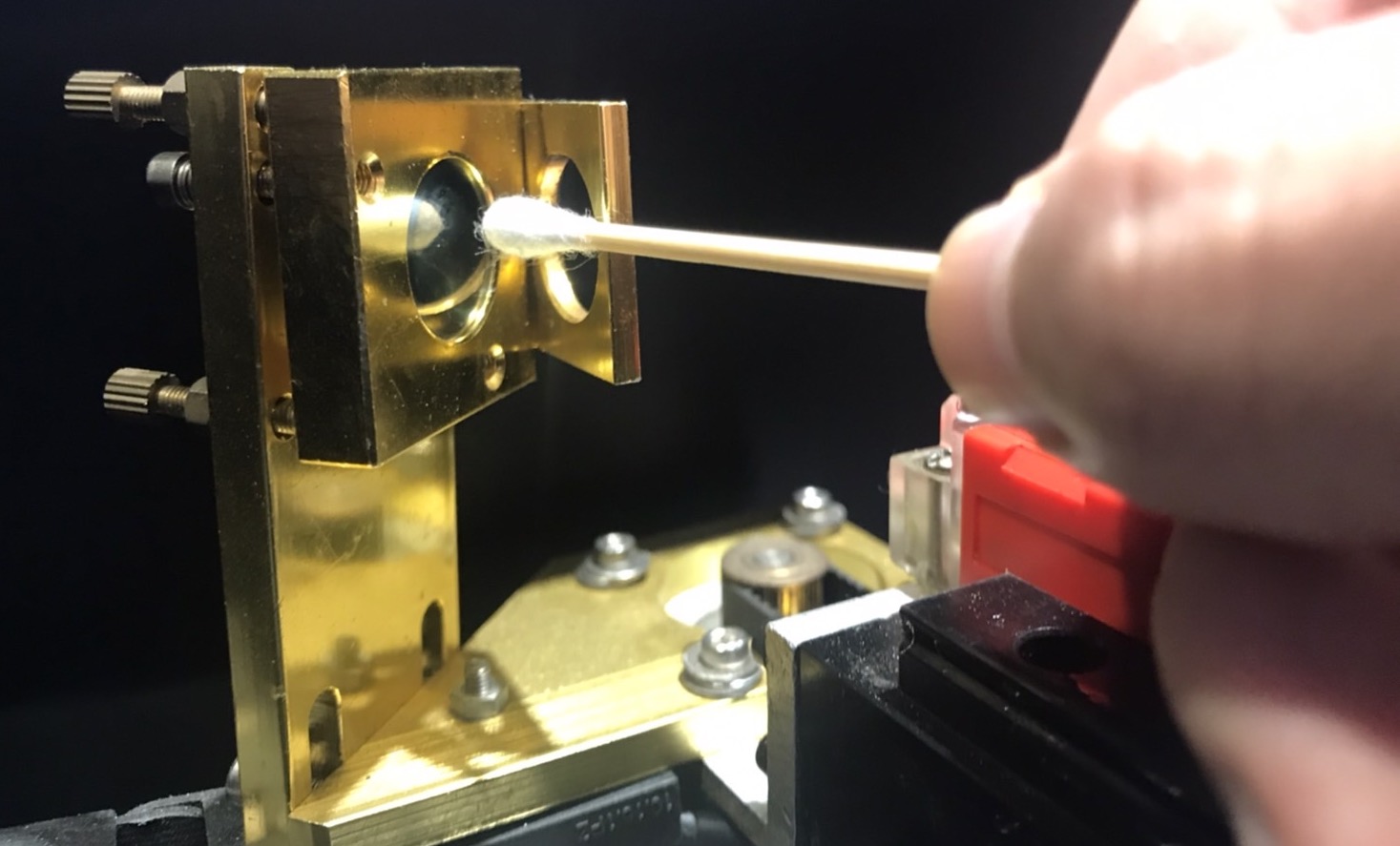

3. Limpie el segundo espejo reflectante: El segundo espejo reflectante está ubicado en la varilla guía del eje Y izquierdo frente al chasis.

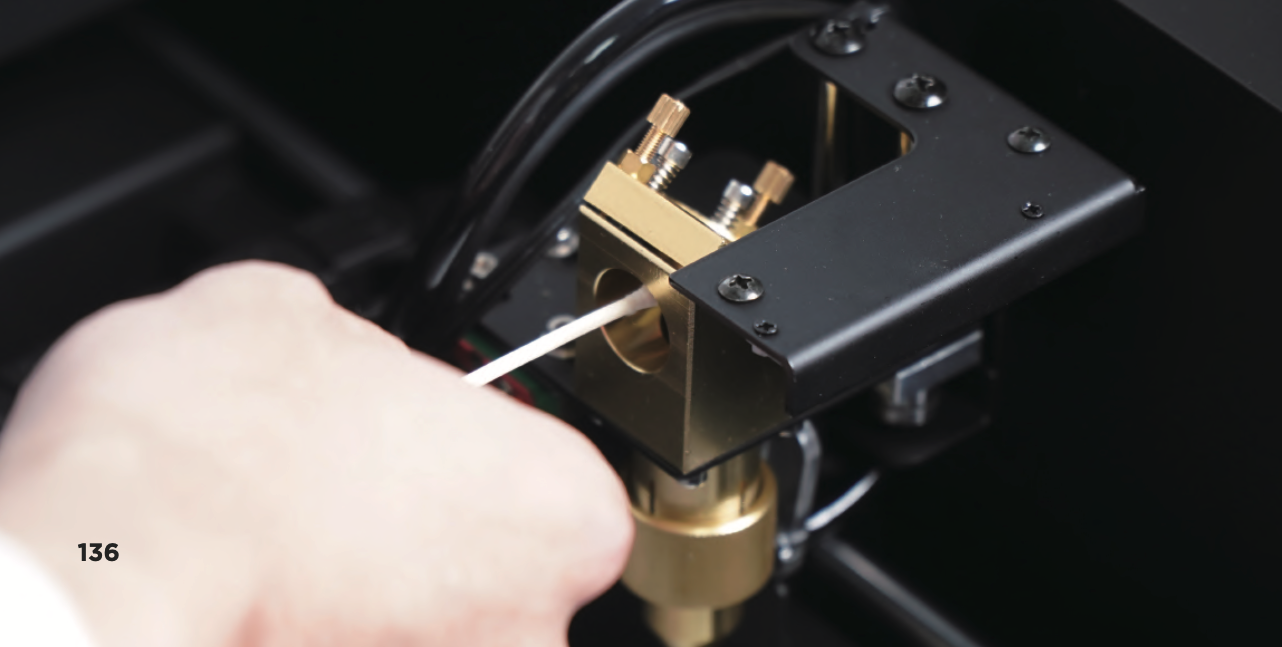

4. Limpie el tercer espejo reflectante: El tercer espejo reflectante está en el soporte de espejo triangular dorado que se encuentra en el riel lineal del eje X.
5. Limpie la lente de enfoque: La lente de enfoque se encuentra debajo del tercer espejo reflectante, dentro del cabezal láser.

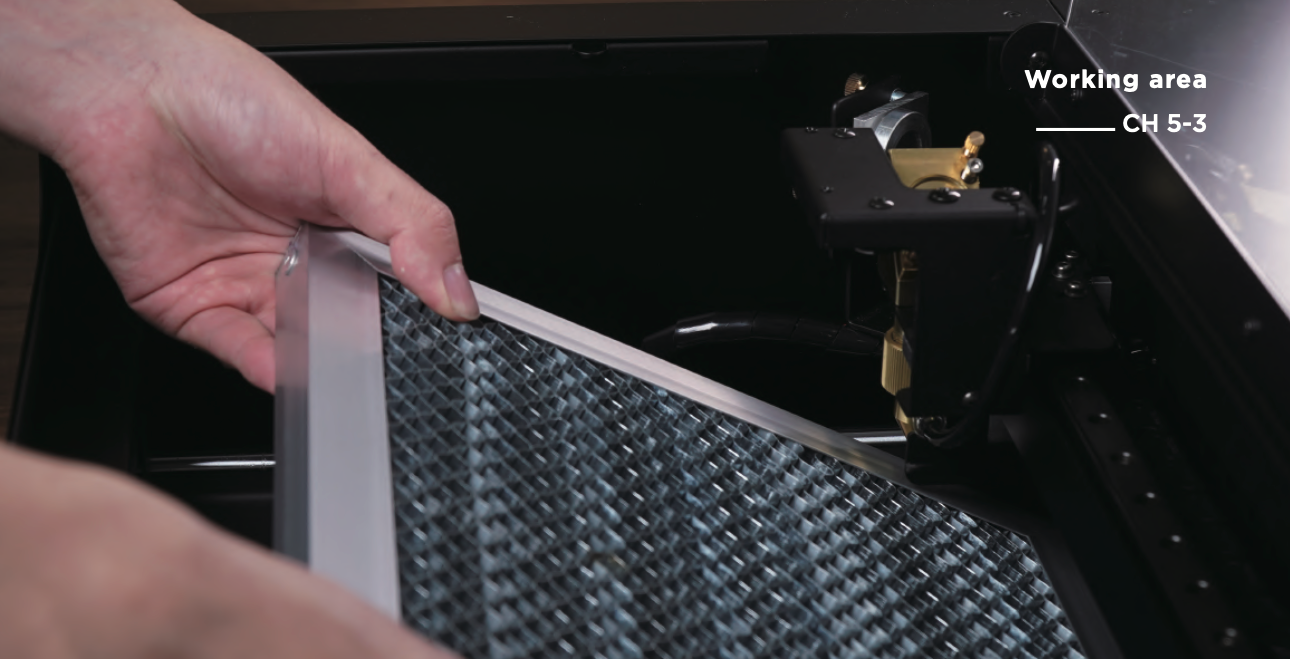

a. Retire la mesa de panal >

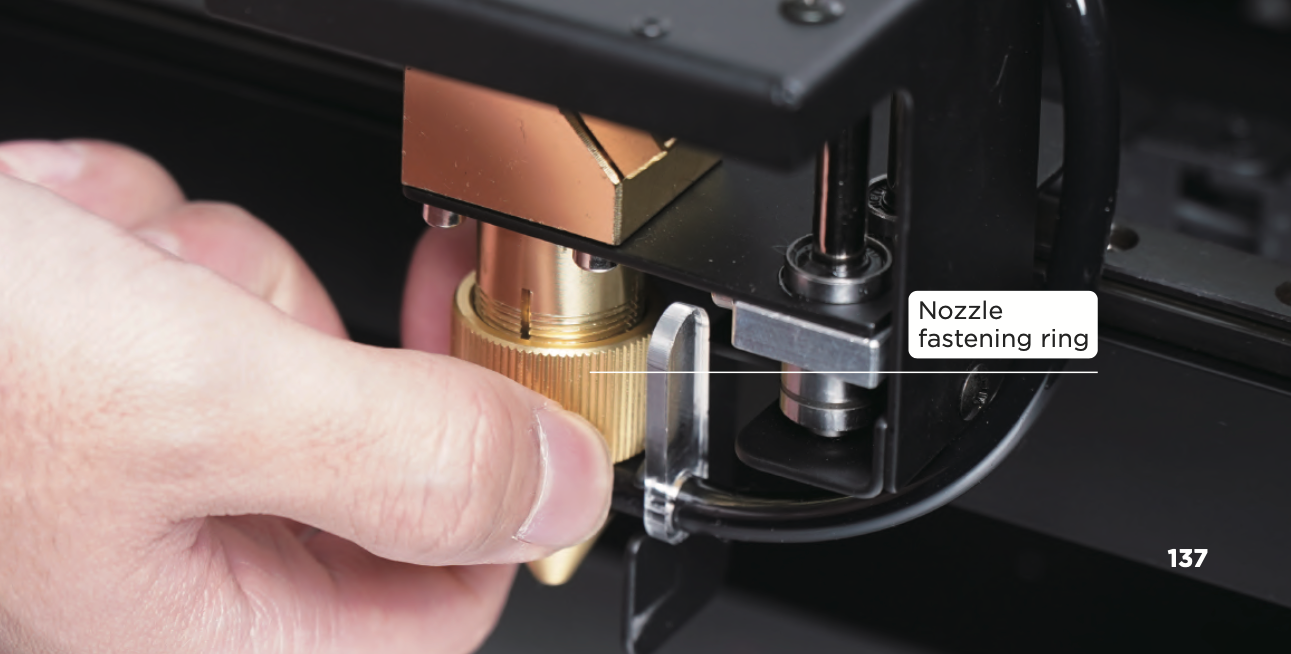

b. Desenrosque el anillo de sujeción de la boquilla en el sentido de las agujas del reloj >

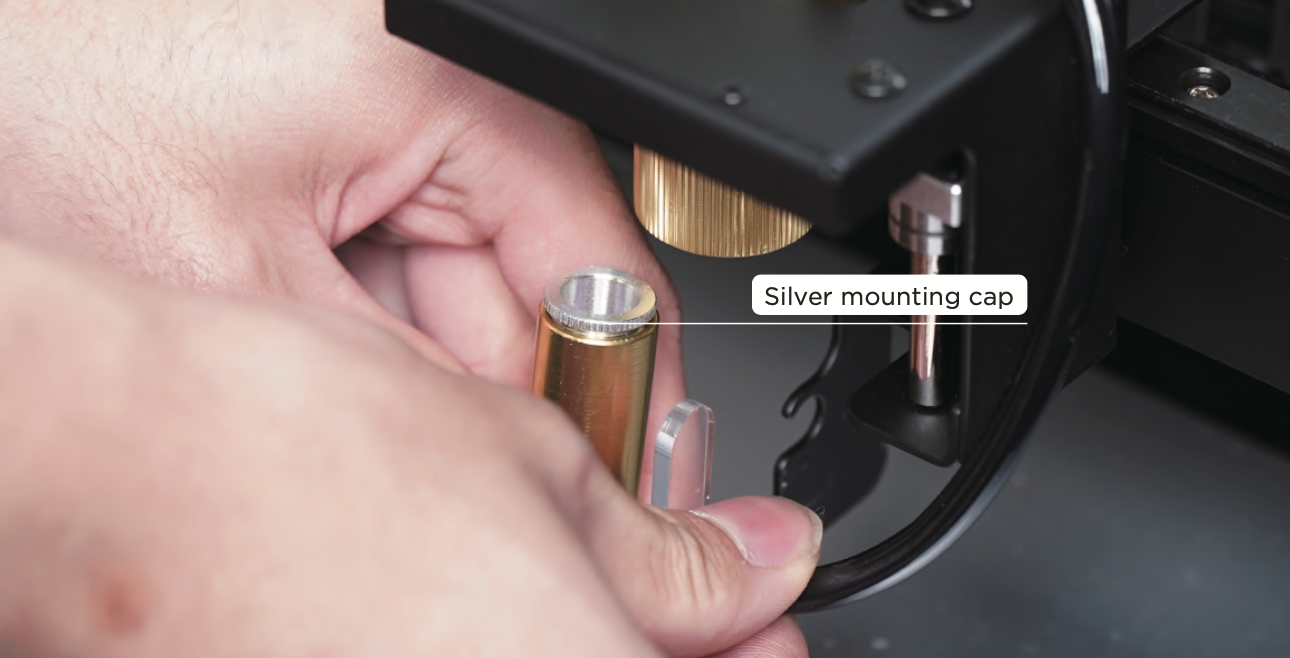

c. Retire el cabezal láser y gire la tapa de montaje plateada en sentido antihorario (use un par de alicates de punta si es necesario) >

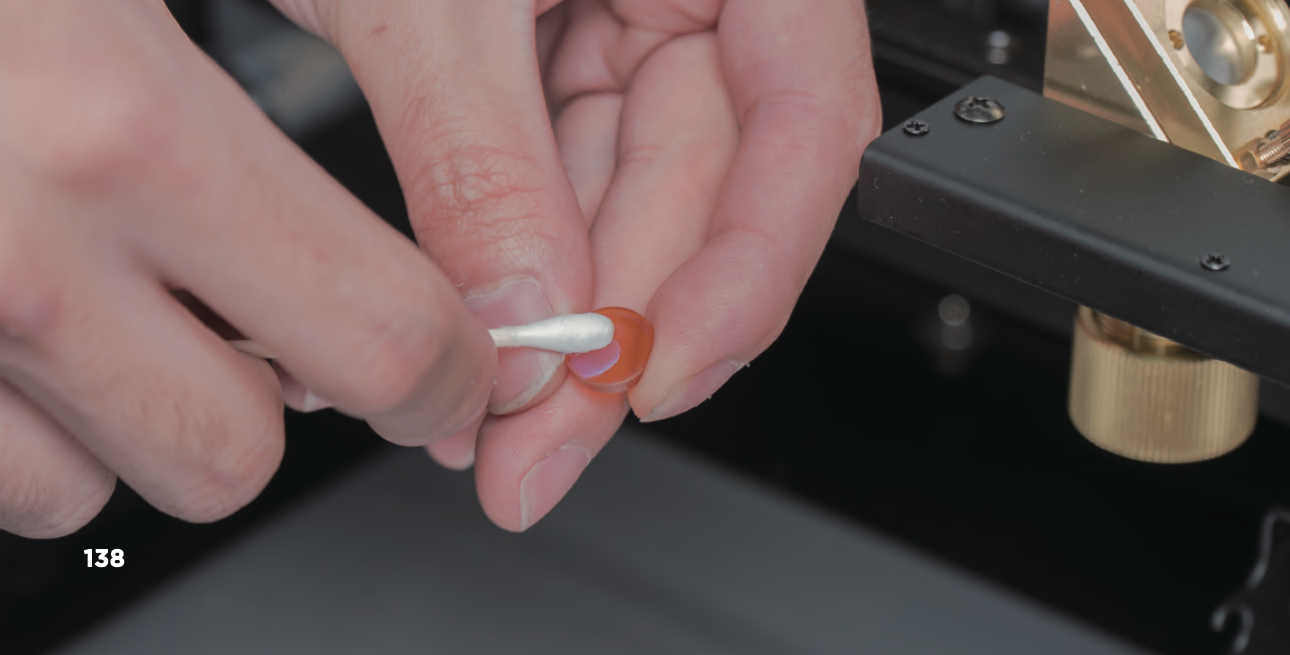

d. Extraiga la lente de enfoque y luego límpiela.

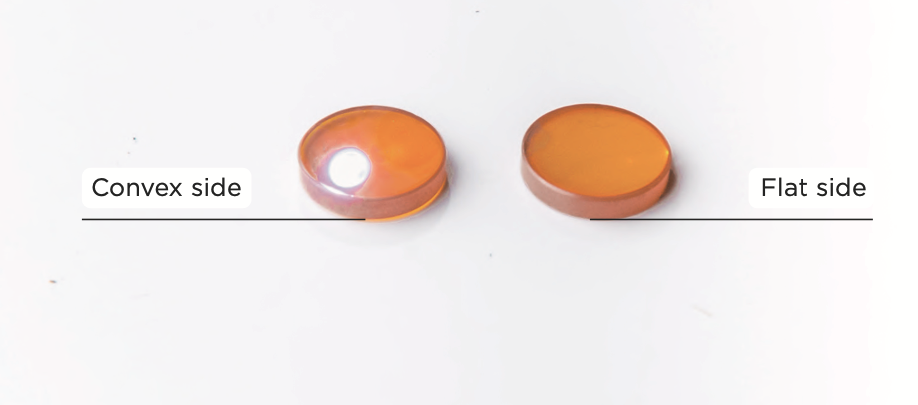

6. Vuelva a colocar la lente de enfoque: La lente tiene una orientación, el lado convexo mira hacia arriba, el lado plano mira hacia abajo.
(Sostenga el borde de la lente de enfoque en su mano y mire hacia la lente de enfoque, puede verse a sí mismo en el lado convexo y no puede verse a sí mismo en el lado plano.)
