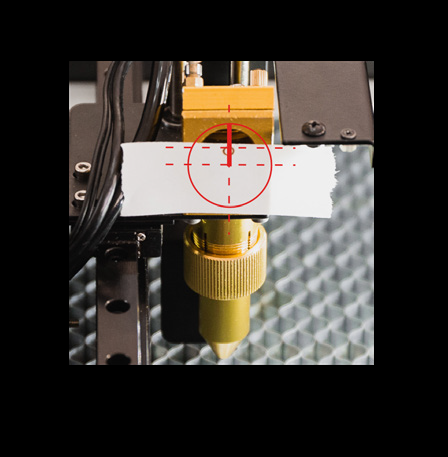

Objetivo: El punto en el anillo de metal debe estar en la línea central vertical del anillo. El punto debe estar por encima del punto central del anillo.
Instrucciones:
1. Mueva el cabezal láser al centro del área de trabajo manualmente. Cierre la puerta y presione "Pulso Láser".
2. Compruebe si el punto aterrizó en la línea central vertical del anillo. Si es así, salte al paso 6.
3. Suelte los 4 tornillos de cabeza hexagonal con una llave Allen de 2.5 mm.
4. Mueva el cabezal láser hacia adelante o hacia atrás en relación con el riel. Luego, vuelva a apretar los 4 tornillos.
5. Presione "Pulso Láser" y verifique si el punto aterrizó en la línea central vertical del anillo. Si no es así, repita el ajuste de los pasos 3 y 4.
6. Verifique si el punto se superpone o está por encima de la línea central horizontal del anillo. Si es así, continúe con "Ajuste del Tercer Espejo".

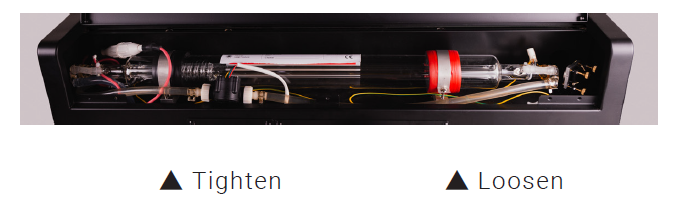

7. Si la altura está por debajo de la línea central, ajuste los tornillos del soporte del tubo láser. Suelte el soporte en el lado de salida del haz láser y apriete el otro lado.
Compruebe si el punto se superpone o cae por encima de la línea central. Si la posición del soporte del tubo láser se ajusta con frecuencia, es posible que el primer y segundo espejo requieran reajustes.
Descripción:
Al realizar la alineación del trayecto óptico entre el segundo y tercer espejo, si el punto está por debajo del centro, siga estas instrucciones para ajustarlo.

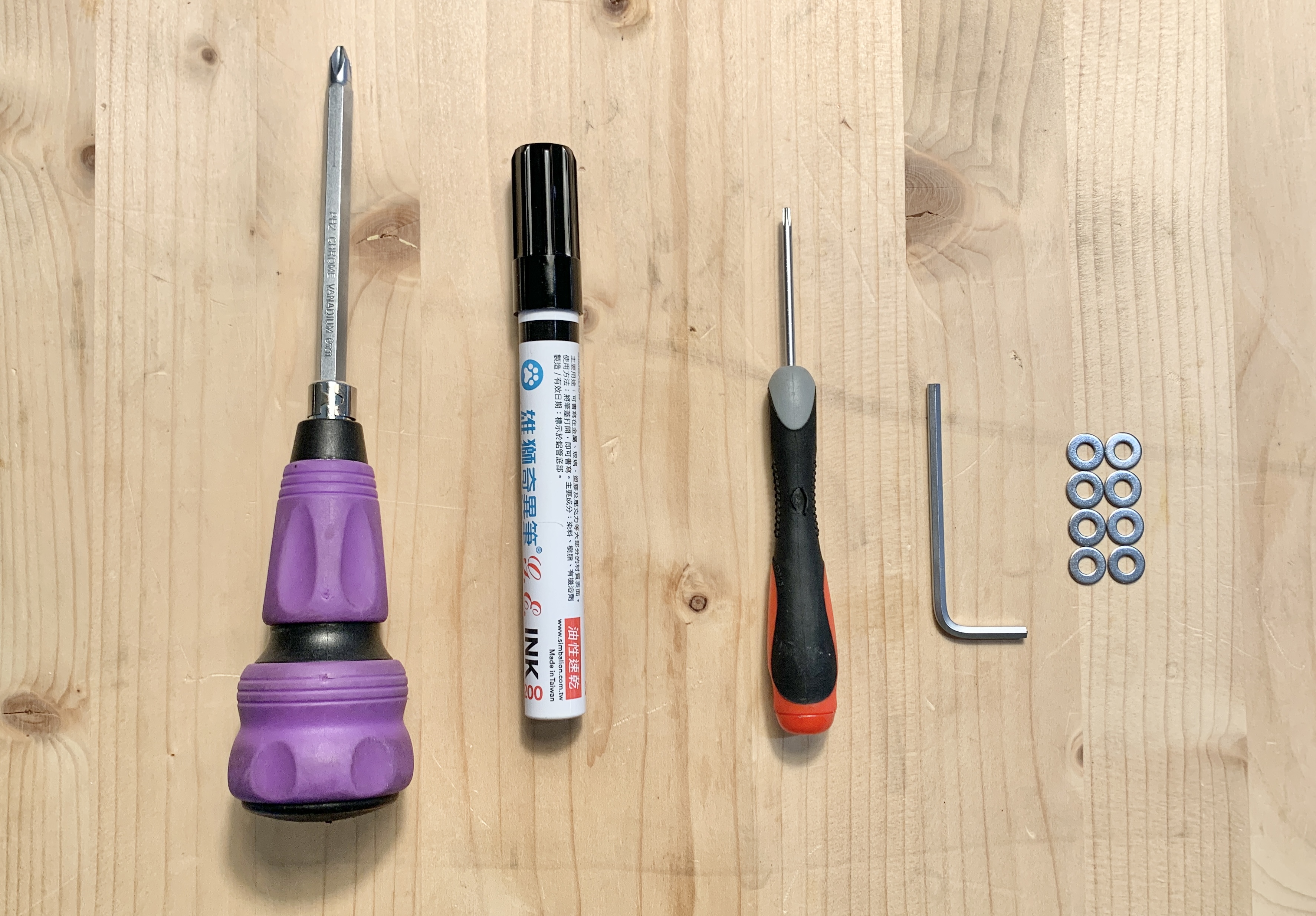

Herramientas:
1. Destornillador de estrella
2. Rotulador permanente
3. Destornillador Torx T8
4. Llave Allen de 3 mm
5. Arandela M4*8

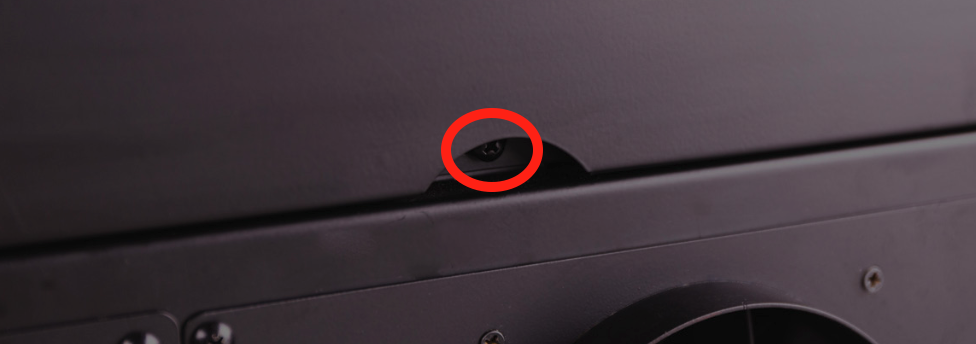

Paso 1 - Apague la máquina y retire la cubierta trasera

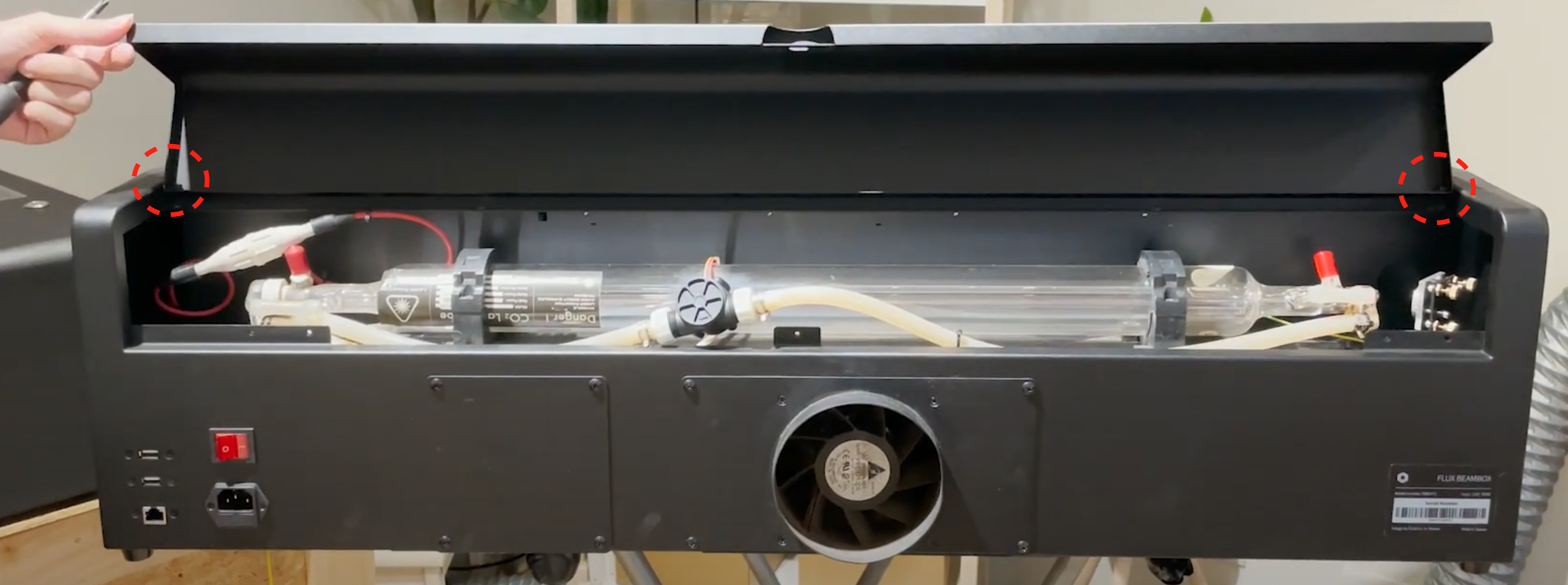

Utilice el destornillador de estrella para quitar el tornillo de la cubierta trasera.
Desenrosque los dos tornillos que fijan la cubierta trasera y retírela.

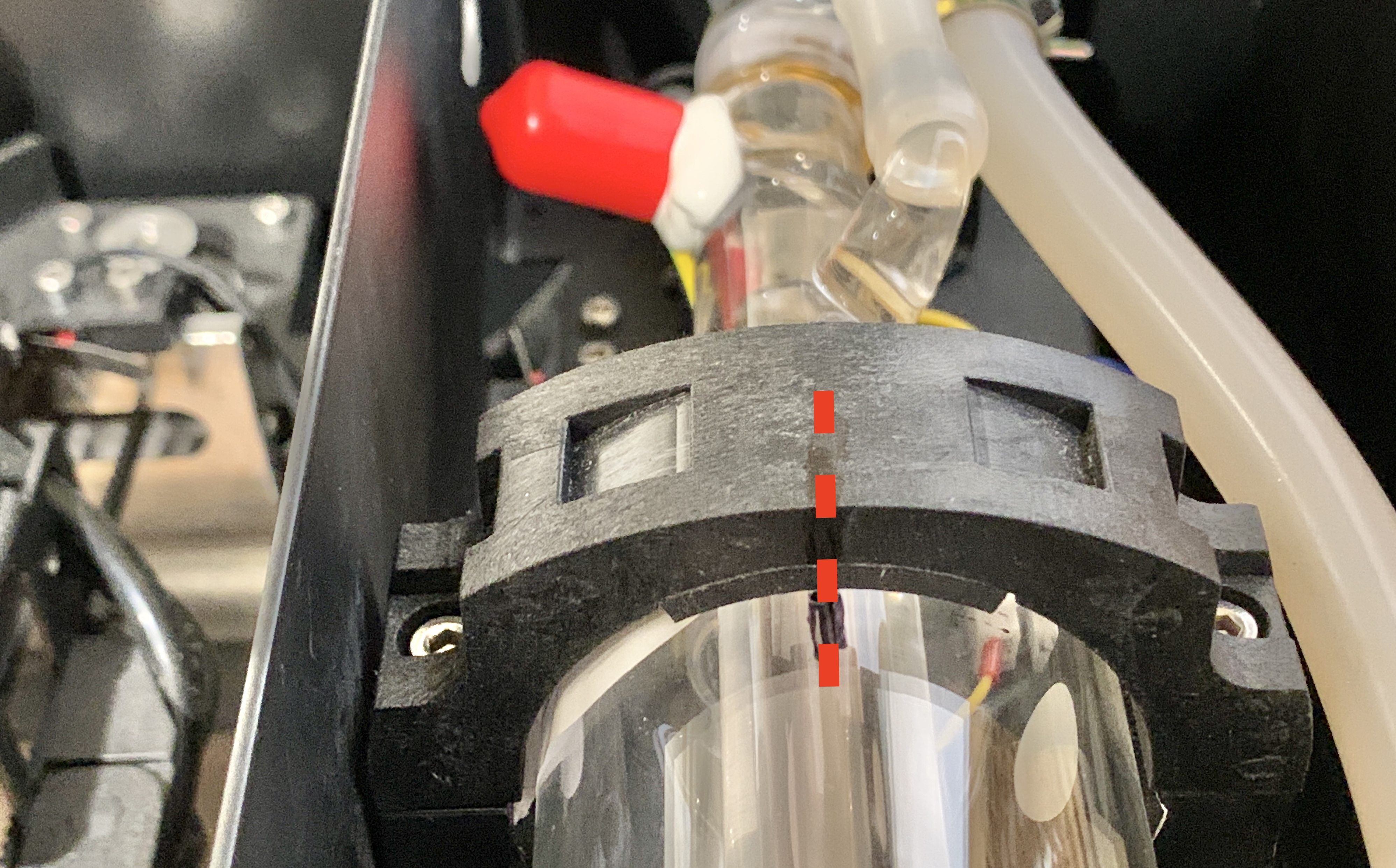

Paso 2 - Marque el tubo láser y su soporte
Utilice el rotulador permanente para trazar una línea en el tubo láser y su soporte, como se muestra en la imagen siguiente.

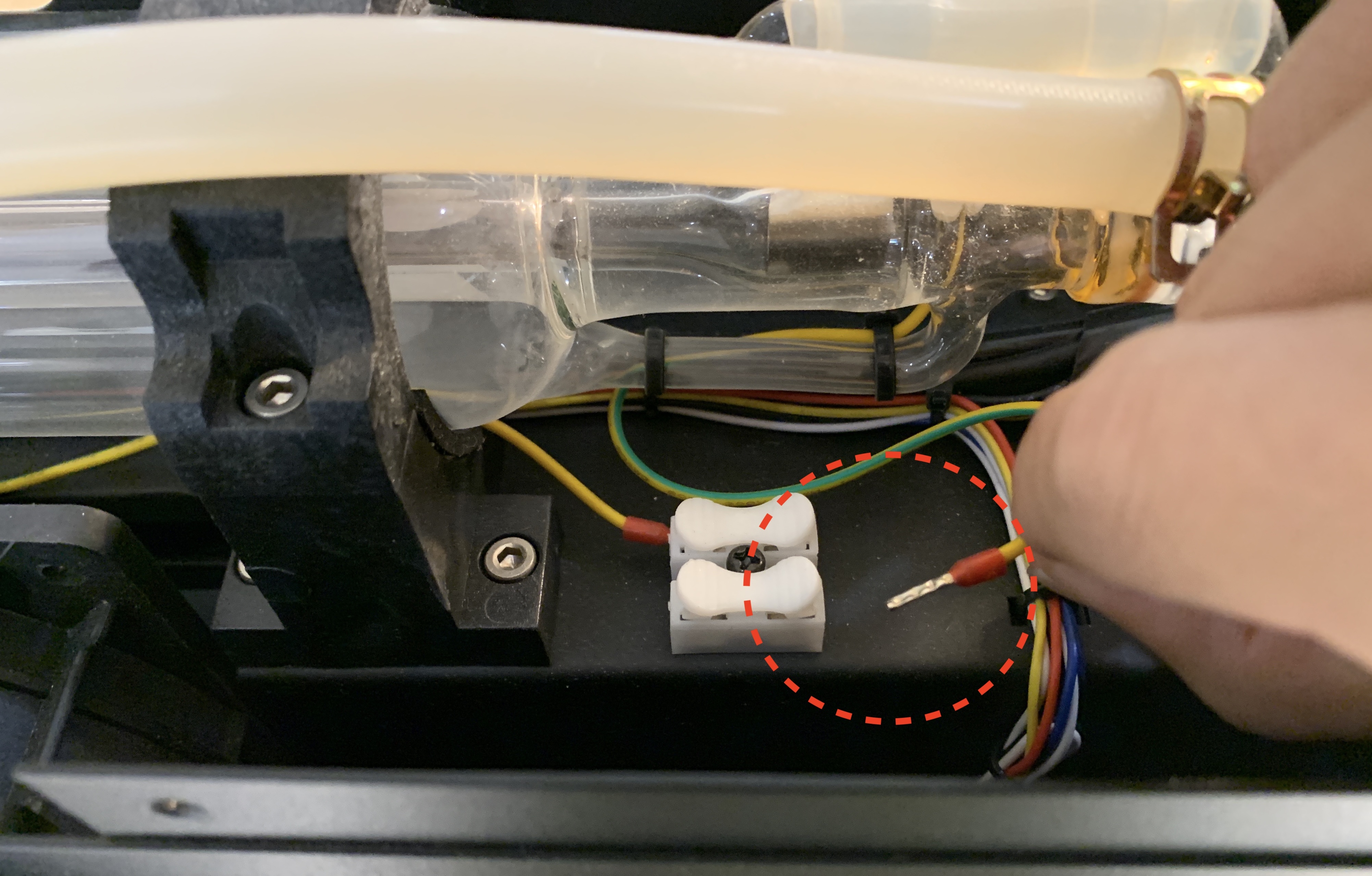

Paso 3 - Desconecte el cable de baja tensión del tubo láser
Presione el terminal blanco en el extremo de baja tensión para desconectar el cable de baja tensión.
Paso 4 - Retire el soporte del tubo láser para extraer el tubo láser

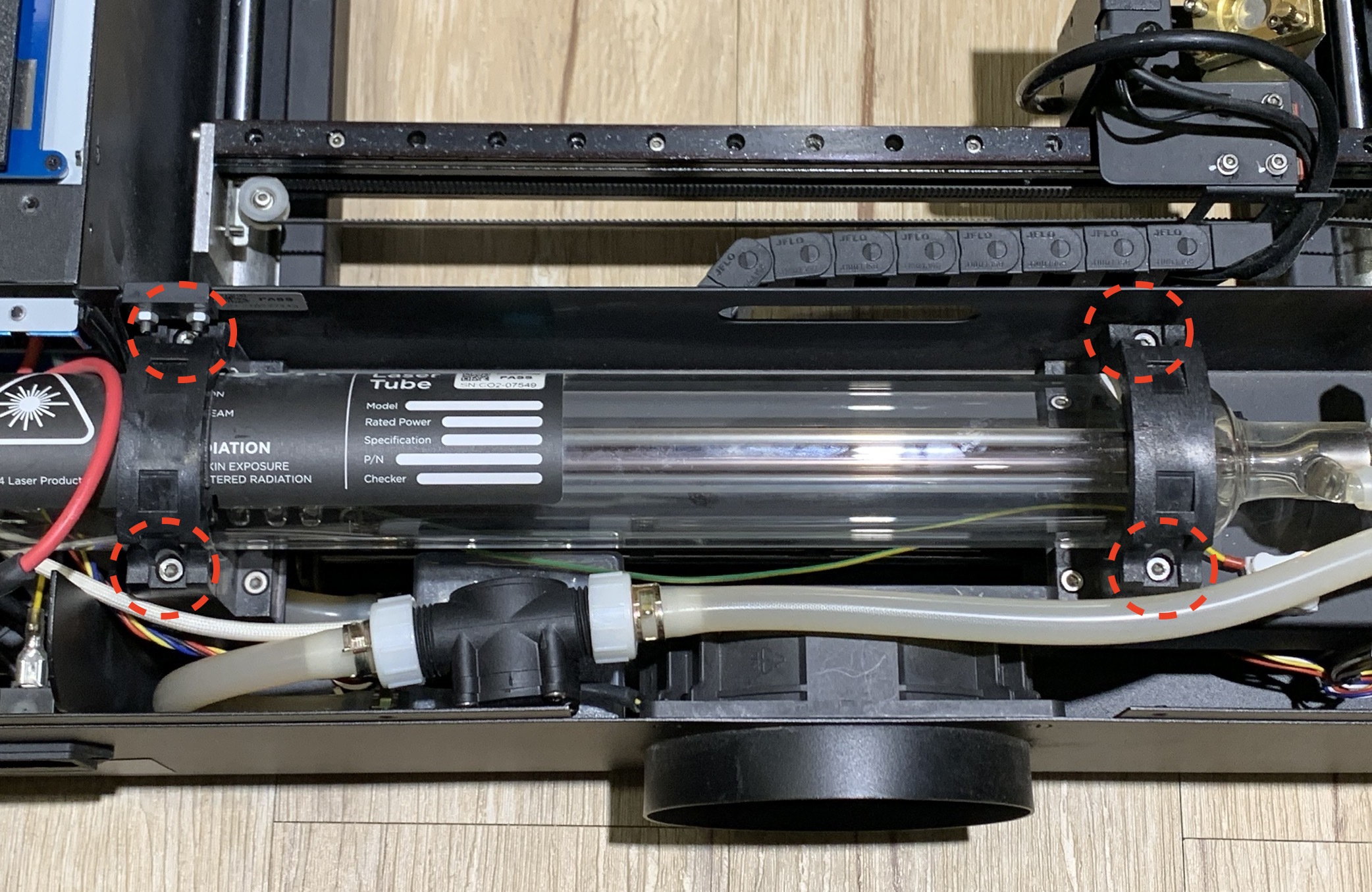

Utilice la llave Allen de 3 mm para desenroscar los cuatro tornillos de la cubierta del soporte del tubo láser.

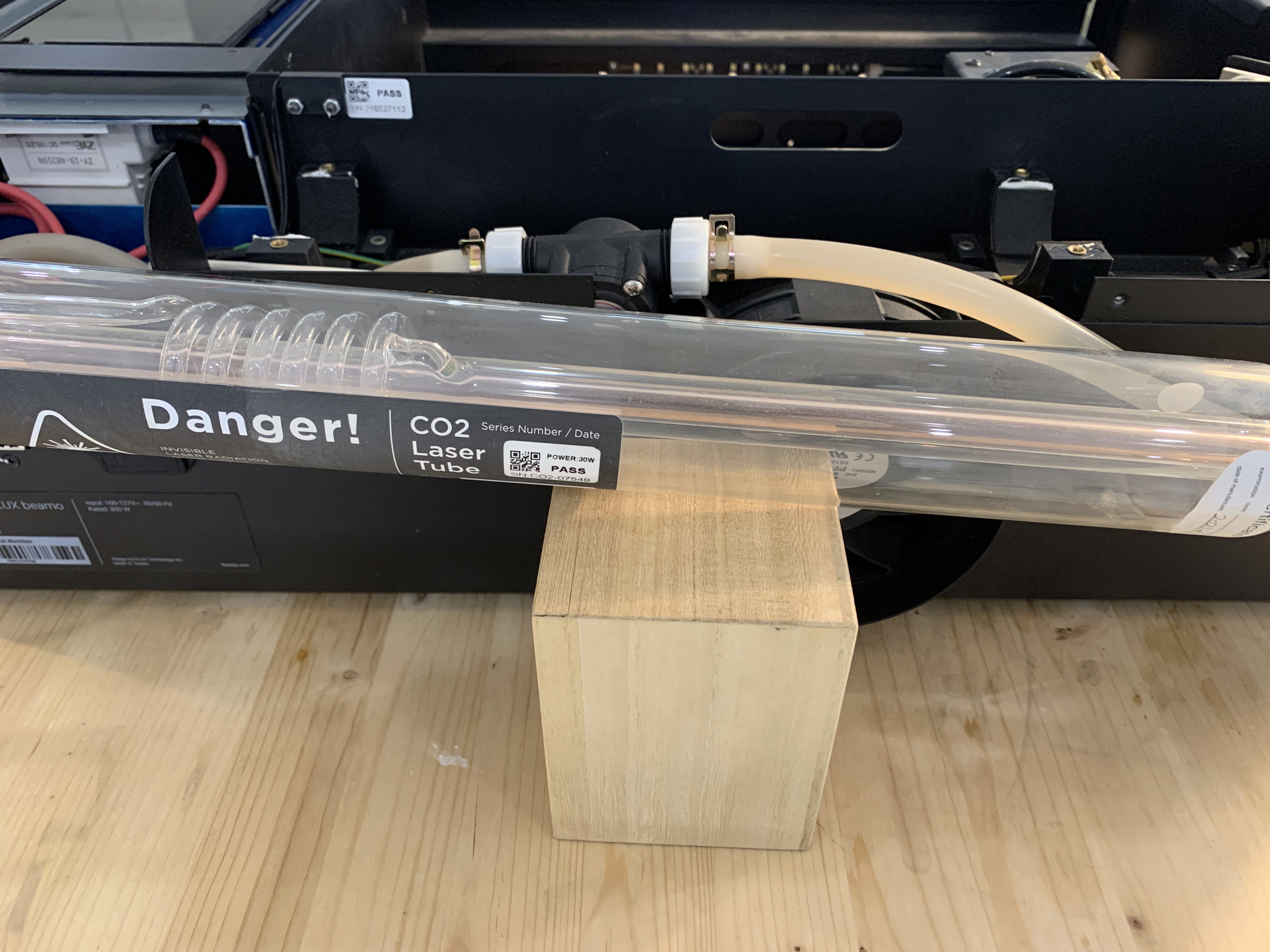

Extraiga el tubo láser y colóquelo sobre un soporte para mantenerlo elevado.

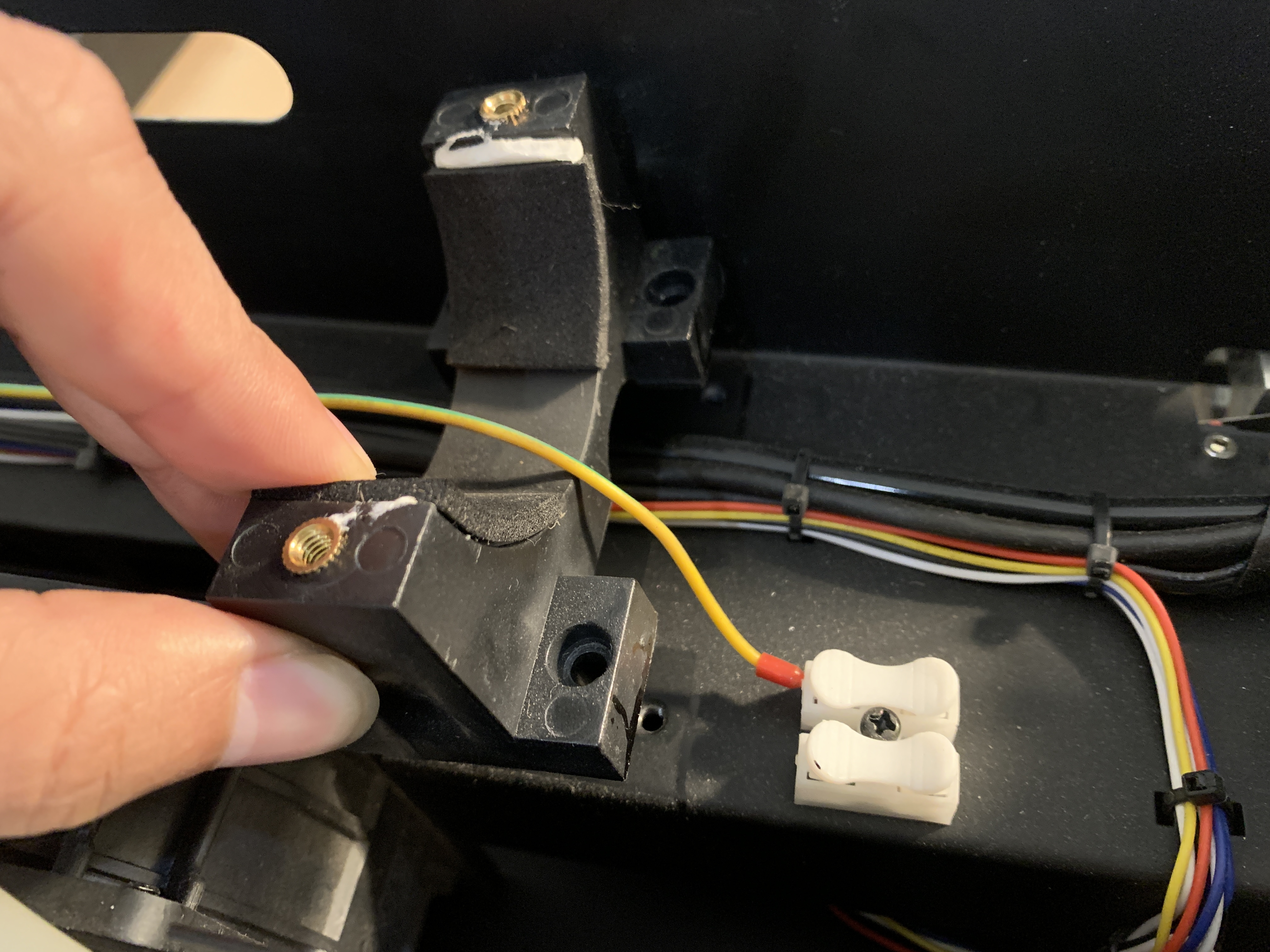

Paso 5 - Retire el soporte del tubo láser del extremo de baja tensión

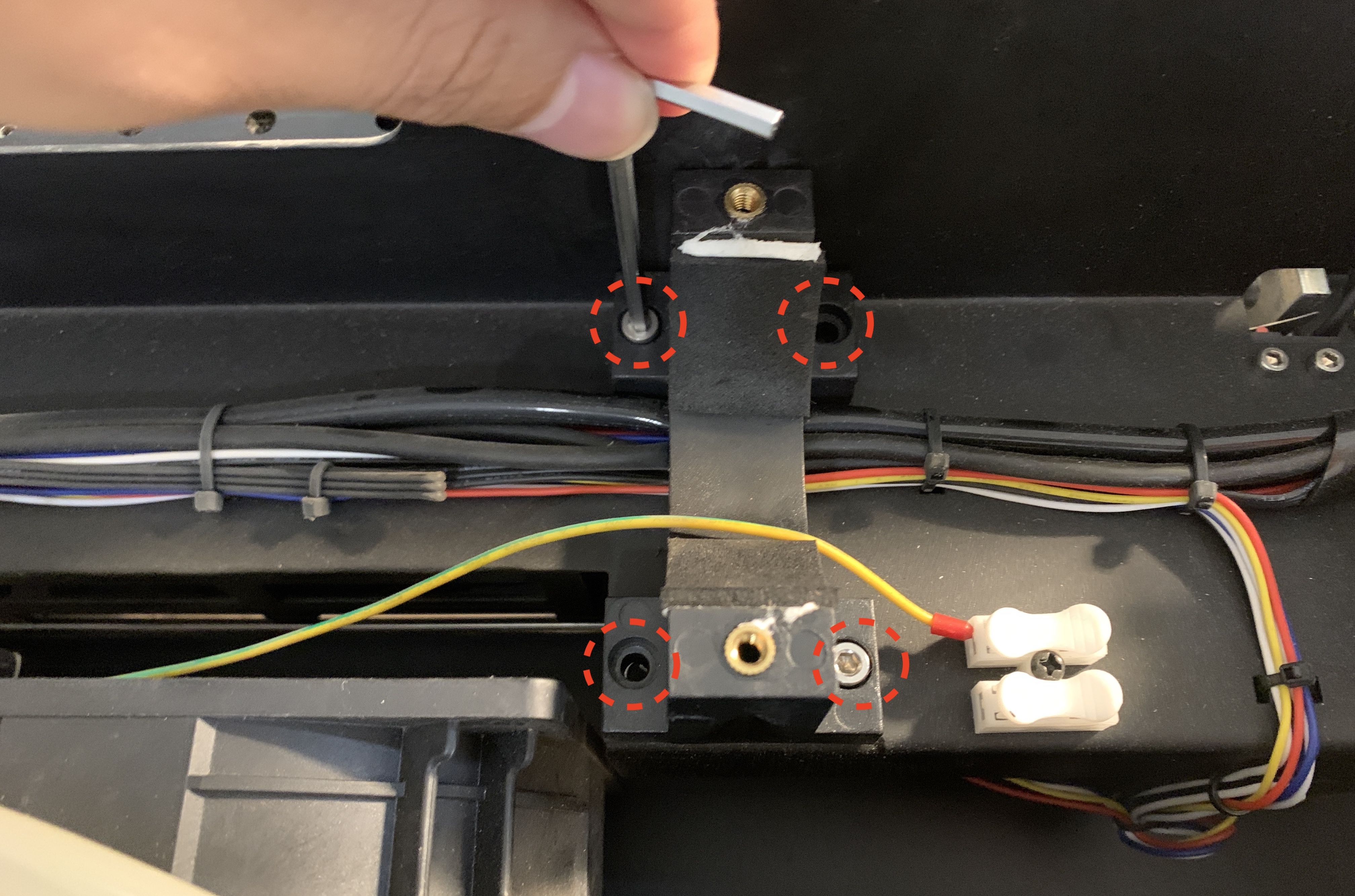

Utilice la llave Allen de 3 mm para desenroscar los cuatro tornillos del soporte del tubo láser y retírelo.
Paso 6 - Coloque las arandelas

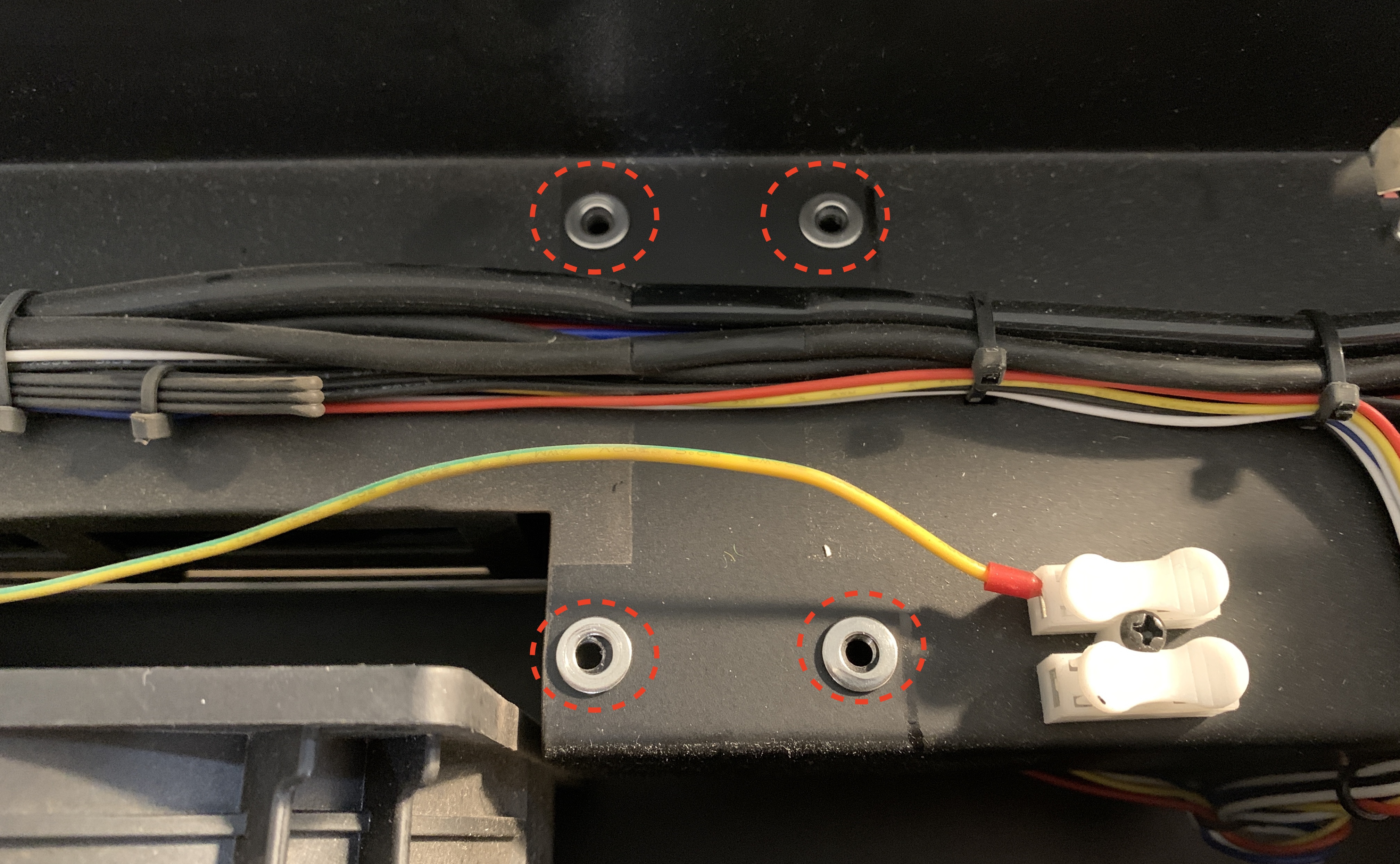

Coloque las ocho arandelas apiladas de dos en dos sobre los orificios de los tornillos.
Paso 7 - Instale el soporte del tubo láser
Instale el soporte del tubo láser en la misma dirección y fije los tornillos con la llave Allen de 3 mm.

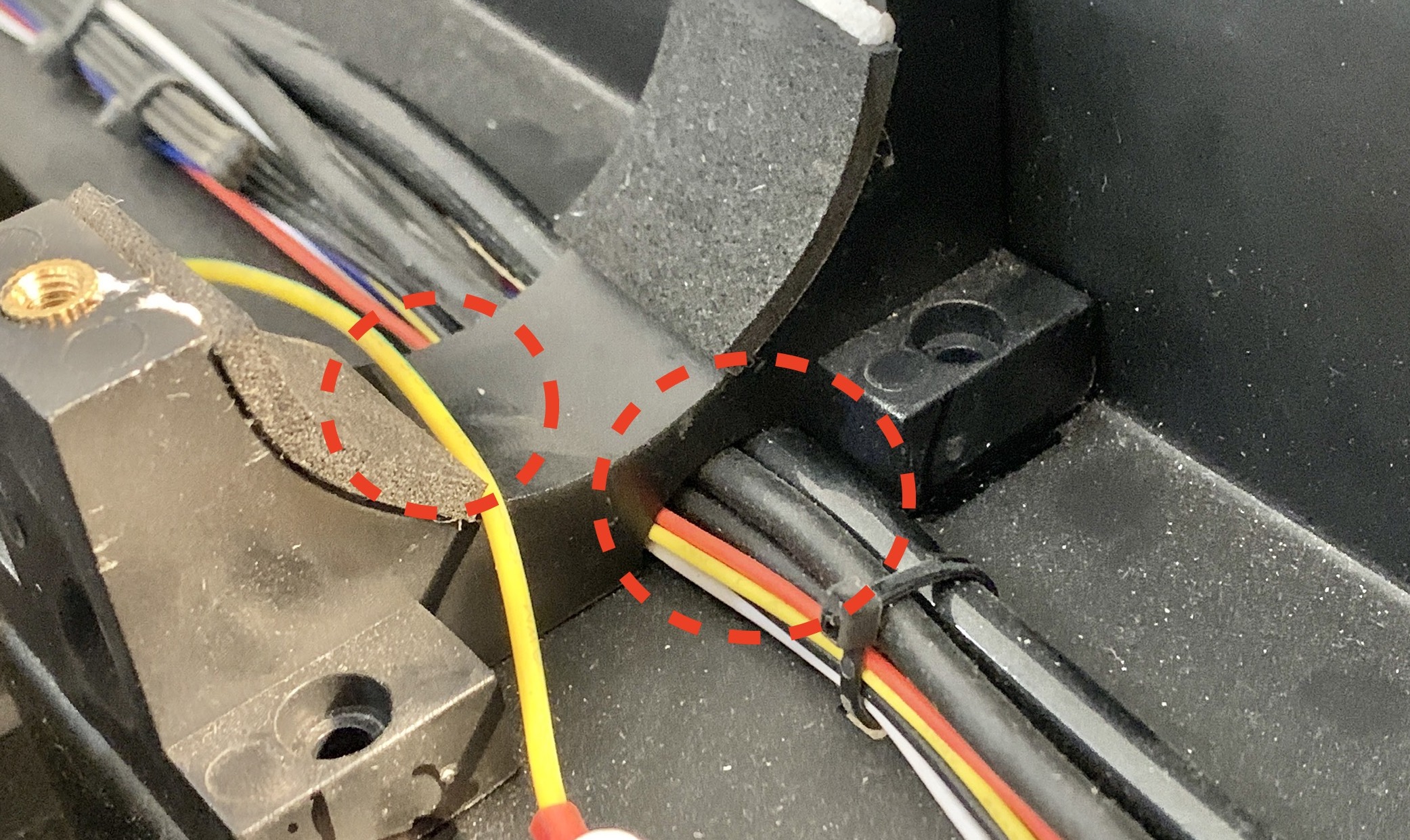

⚠︎ No pellizque ni aplaste los cables.
Paso 8 - Instale el tubo láser
Instale el tubo láser y alinéelo con la marca.
Utilice la llave Allen de 3 mm para apretar los cuatro tornillos de la cubierta del soporte del tubo láser.

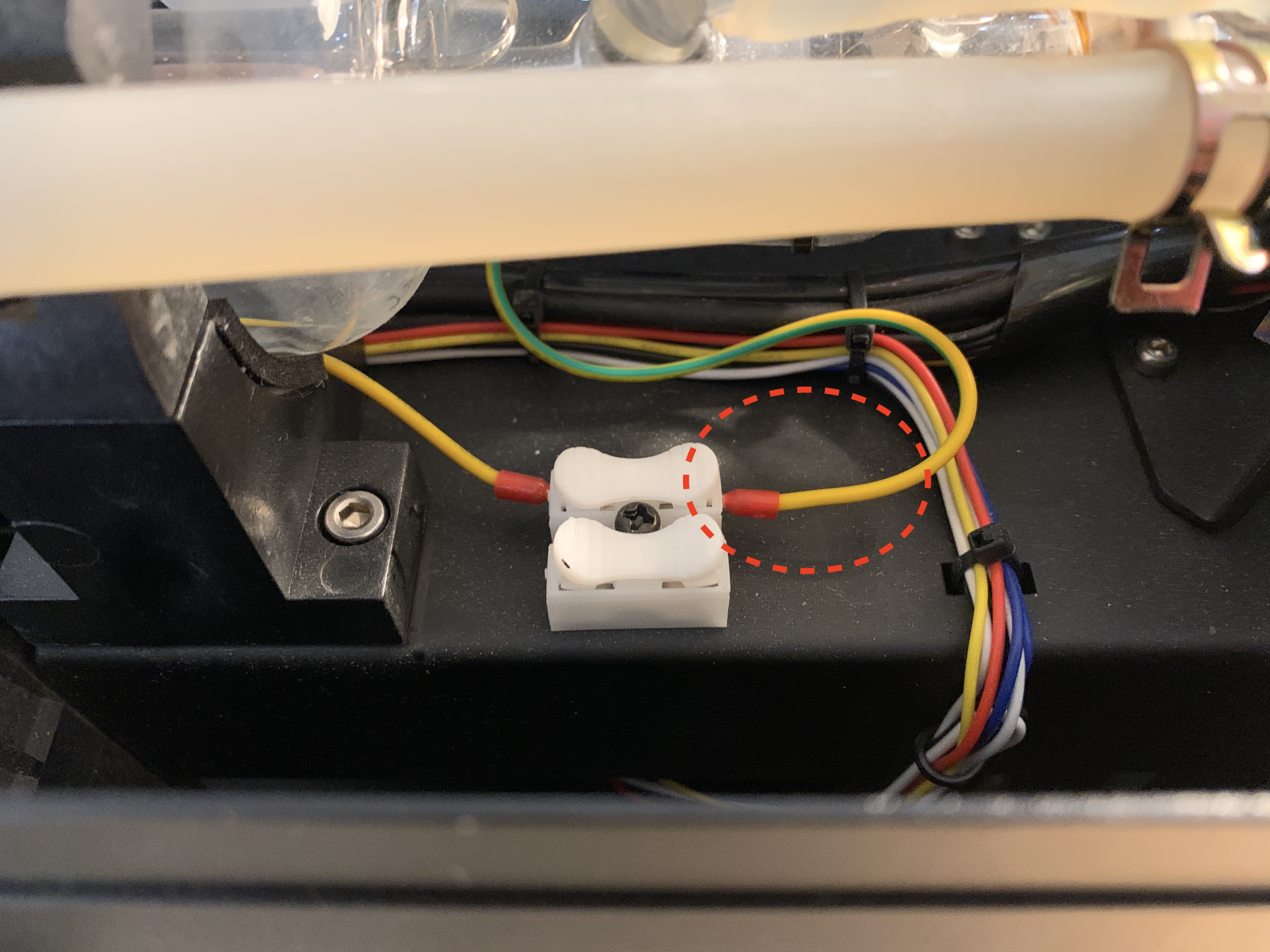

Paso 9 - Conecte el cable de baja tensión del tubo láser
Paso 10 - Instale la cubierta trasera
Apriete los dos tornillos que fijan la cubierta trasera.
Utilice el destornillador Phillips para atornillar la cubierta trasera.

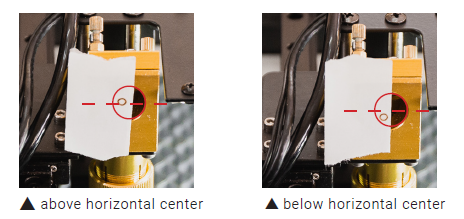

Paso 11 - Encienda la máquina y compruebe el punto del tercer espejo
Verifique si el punto está en el centro horizontal o por encima de este.
Determine el resultado y la acción siguiente:
- Si el punto está por encima del centro horizontal >> Vaya a 4-1 Ajuste de la Trayectoria Óptica
- Si el punto aún está por debajo del centro horizontal >> Vaya a Step 1 y coloque más arandelas en el Paso 6.
- Si el punto está en el centro horizontal >> Problema resuelto
