La ruta óptica debe revisarse cada mes y realinearse si es necesario.
Señales de una ruta óptica desalineada:
- No se puede cortar los materiales utilizando la potencia y velocidad predeterminadas en Beam Studio.
- Obtener resultados de grabado deficientes donde los patrones de grabado en un área determinada serán más claros u oscuros que en otras áreas, o se vuelven más claros u oscuros en una dirección determinada.
- La sección de corte en el material no es vertical después del corte.
Siga los pasos a continuación para verificar su ruta óptica y realinearla si es necesario.
(La mayoría de las fotos en este contenido son de HEXA, pero el concepto, la lógica y el método sobre cómo alinear la ruta óptica son los mismos para Beambox.)

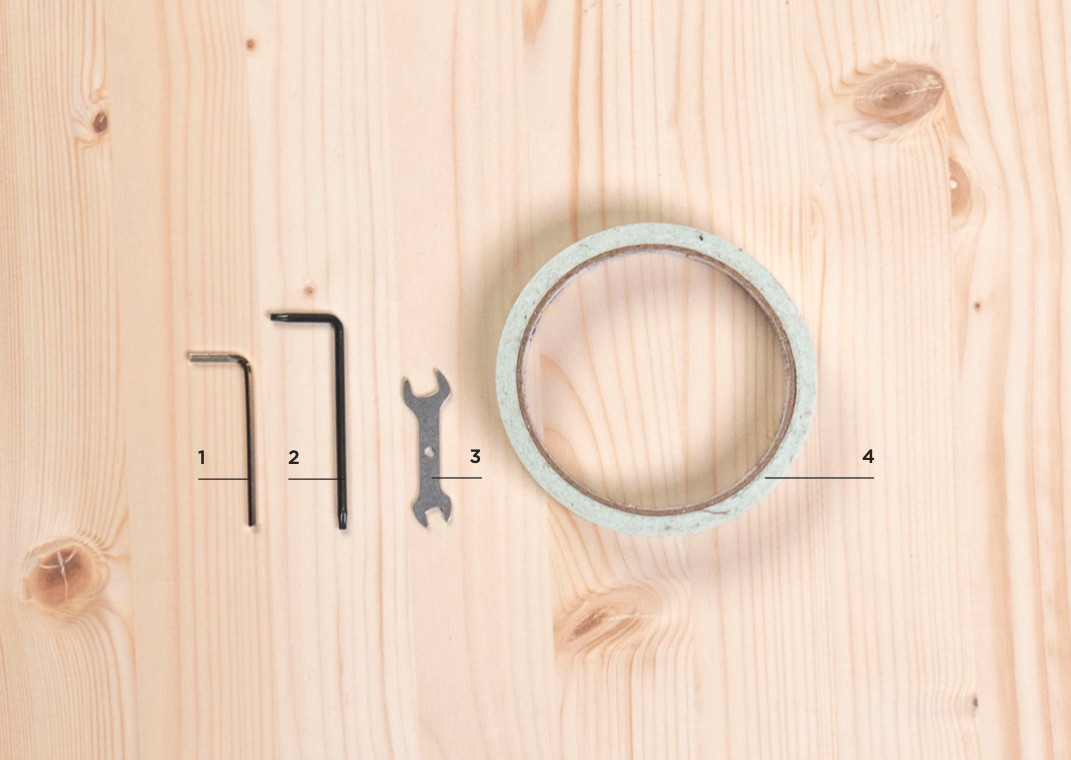

Paso 1 - Preparación de herramientas:
Incluido en la caja de accesorios:
1｜Llave hexagonal de 2.5mm
2｜Destornillador Torx
3｜Llave de doble cabeza
4｜Cinta de doble cara

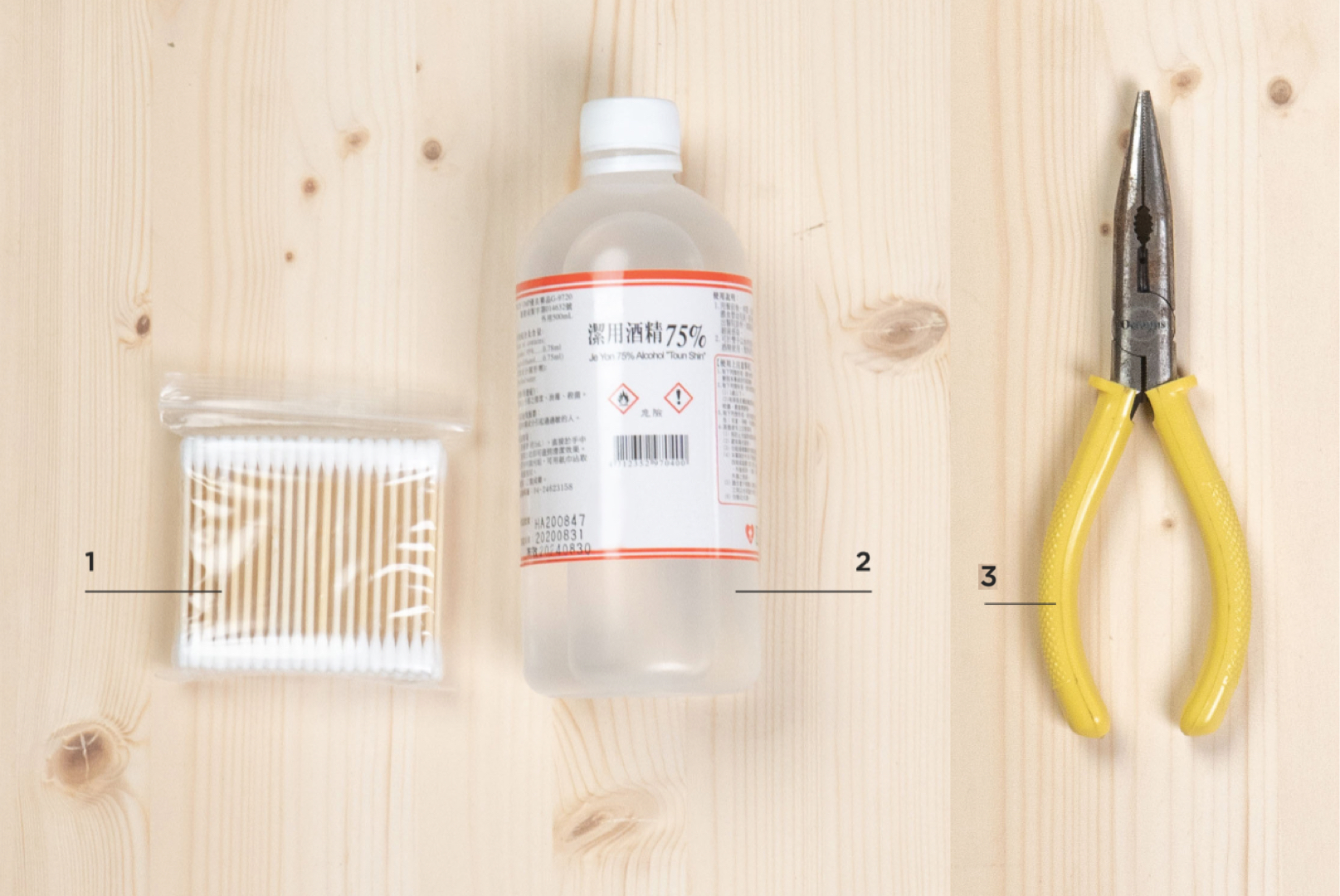

Prepare usted mismo:
1｜Hisopos de algodón
2｜Spray desinfectante / Spray de alcohol
3｜Alicates
Paso 2 - Aprenda cómo hacer un pulso:
A. Encienda la máquina.
B. Cierre la tapa.
C. Entre en el modo de mantenimiento y espere hasta que el proceso de referenciado esté terminado.
D. Encuentre el botón de pulso.
E. Una pulsación = un pulso, dos pulsaciones = dos pulsos, y así sucesivamente.
#Por favor, haga siempre los pulsos cuando la tapa esté cerrada.

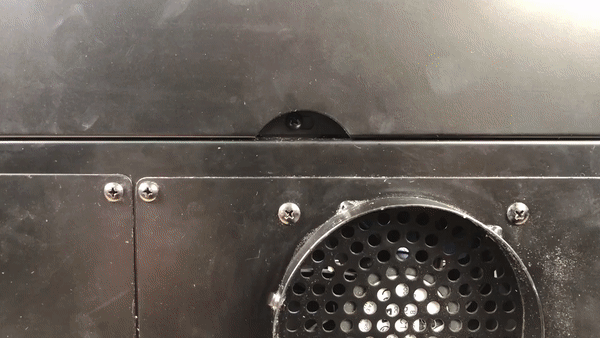

Paso 3 - Abra la cubierta trasera de Beambox:
Utilice el destornillador Phillips para desatornillar el tornillo situado encima del ventilador en la parte trasera de la máquina, y después se podrá abrir la cubierta trasera.

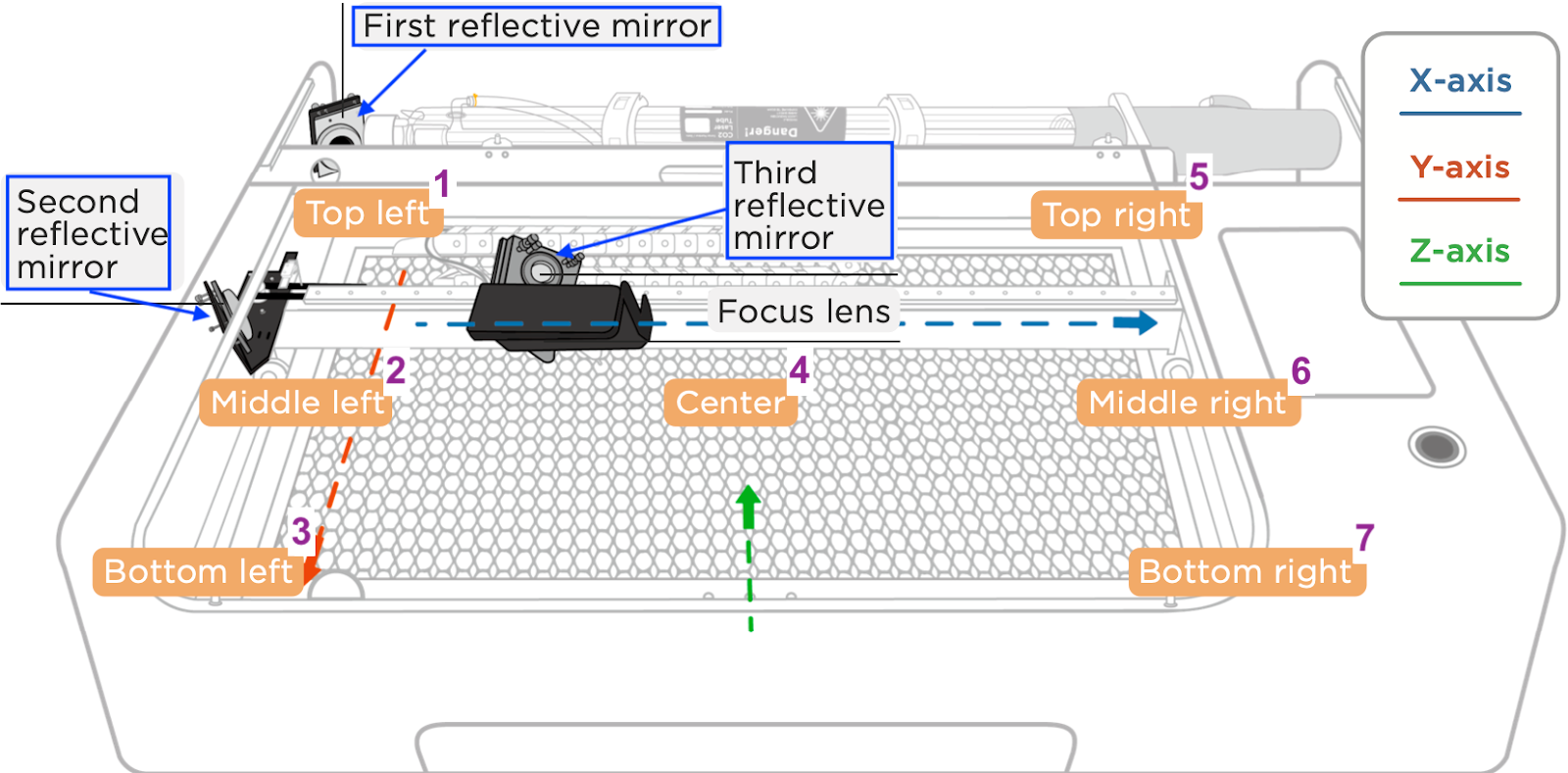

Paso 4 - Conozca las ubicaciones
Por favor, familiarícese con las ubicaciones:
- Primer espejo reflectante
- Segundo espejo reflectante
- Tercer espejo reflectante
- 7 ubicaciones de la cama a las que se moverá el cabezal láser durante la comprobación.
Paso 5 - Limpie todos los espejos y lentes de enfoque:
Por favor, siga las instrucciones del siguiente enlace para limpiar todos los espejos y lentes.
5-4 Limpieza de espejos y lentes

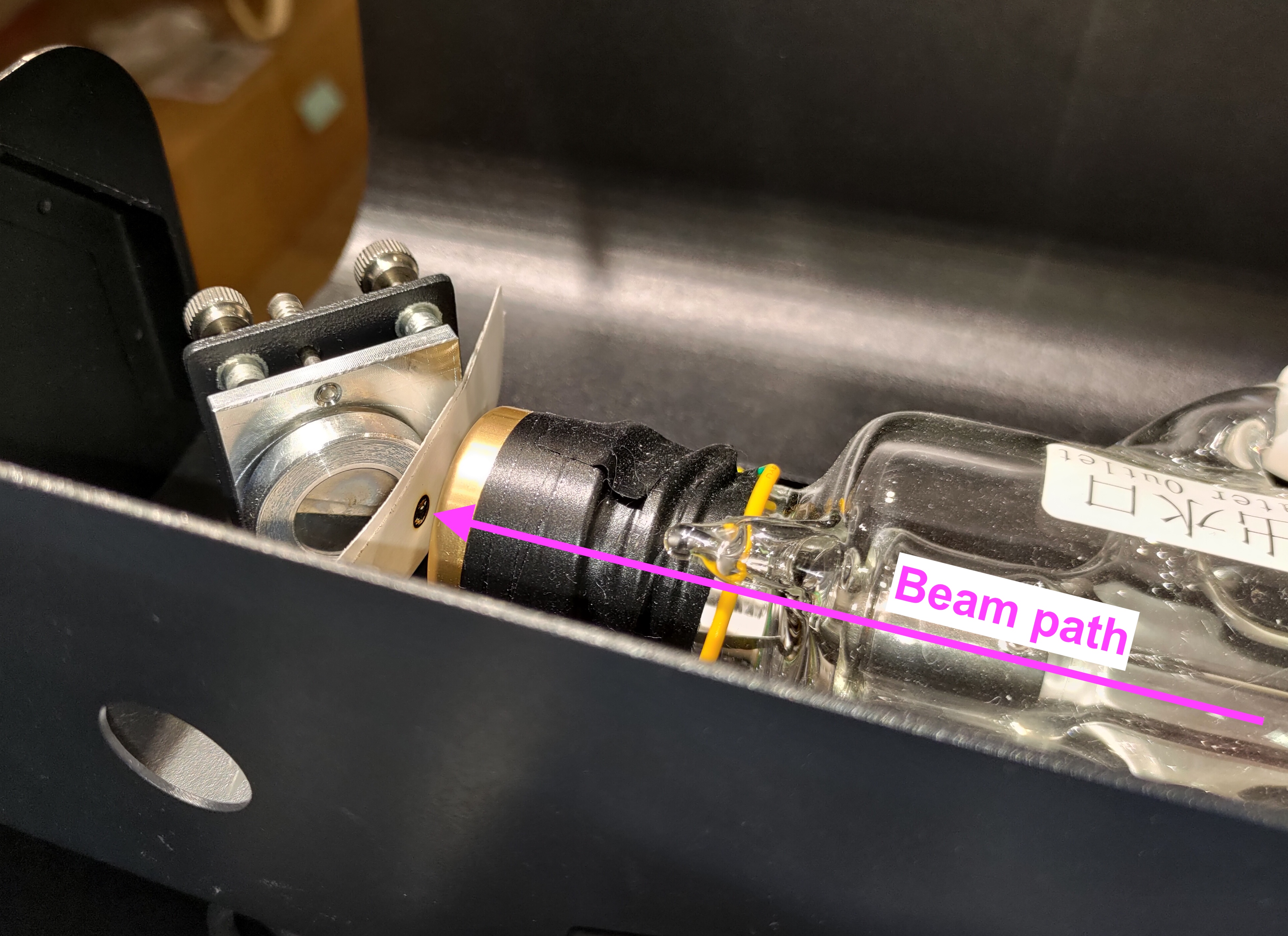

Paso 6 - Compruebe el punto láser en el 1er espejo:
Este paso es para comprobar si el tubo láser y la máquina están en buenas condiciones.
Resumen del paso:
Paso 6-1 - Colocación de cinta y realización de pulsos:

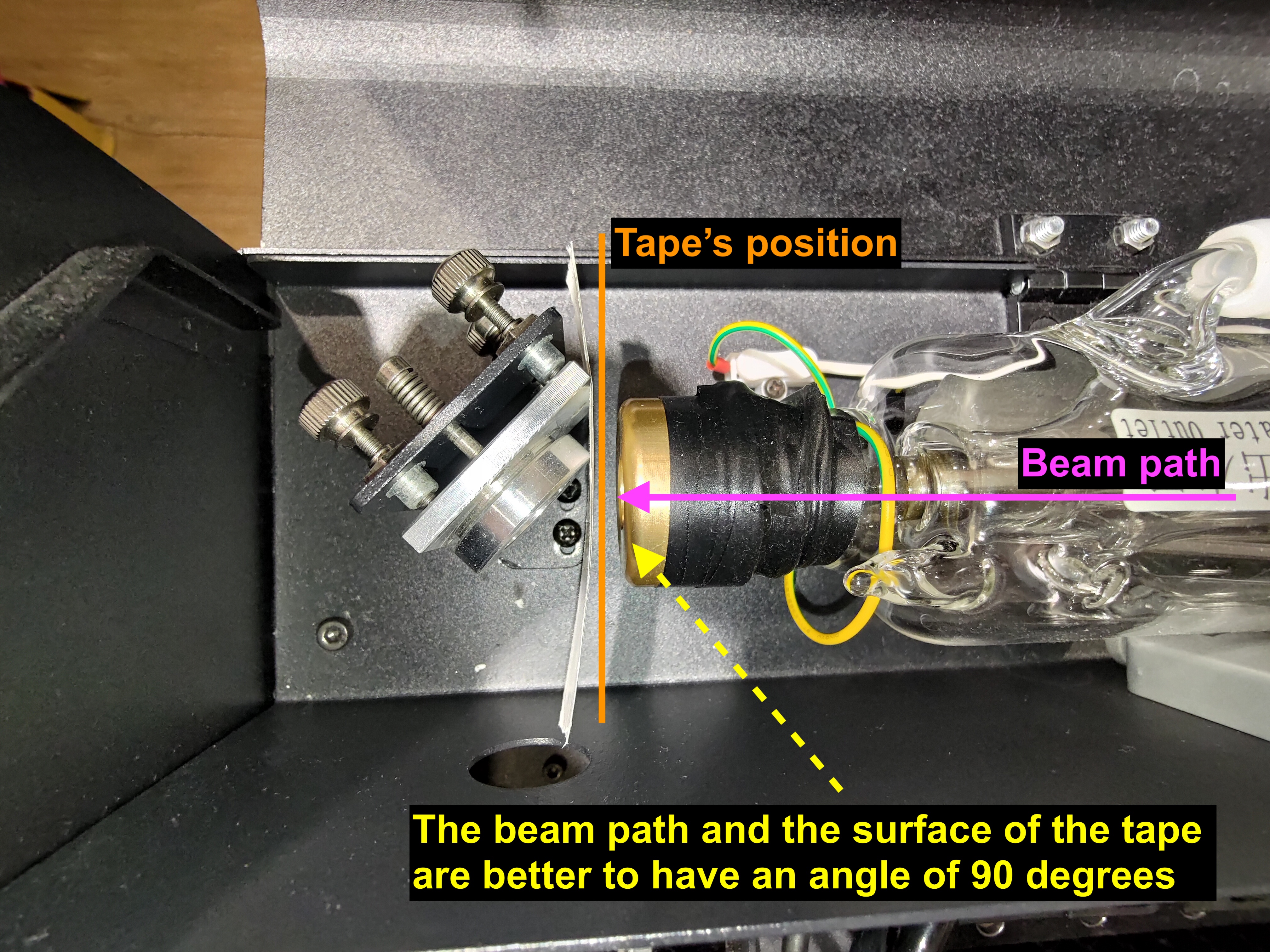

Coloque una cinta de doble cara de dos capas en el 1er espejo, cierre la cubierta trasera, y haga cinco pulsos.

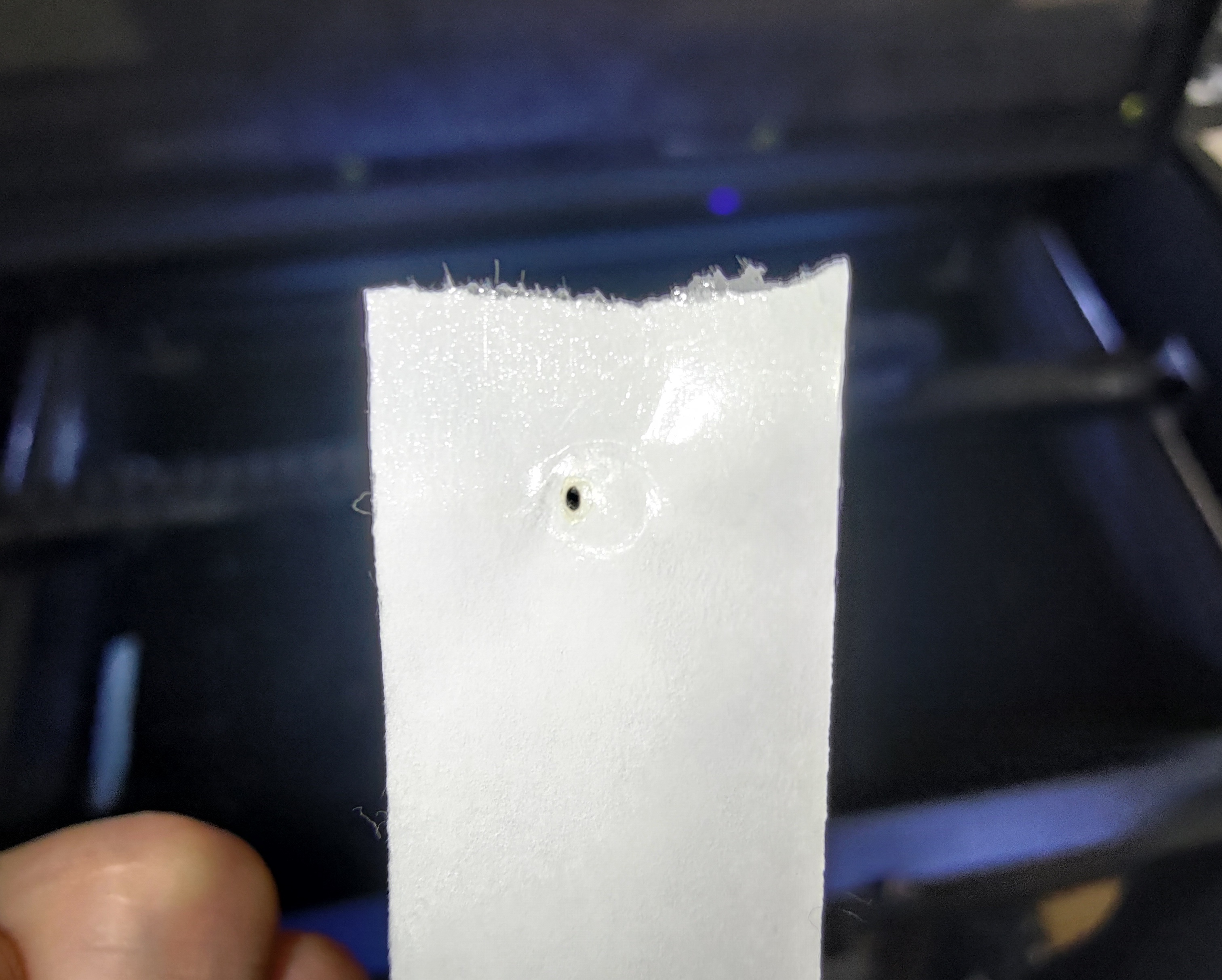

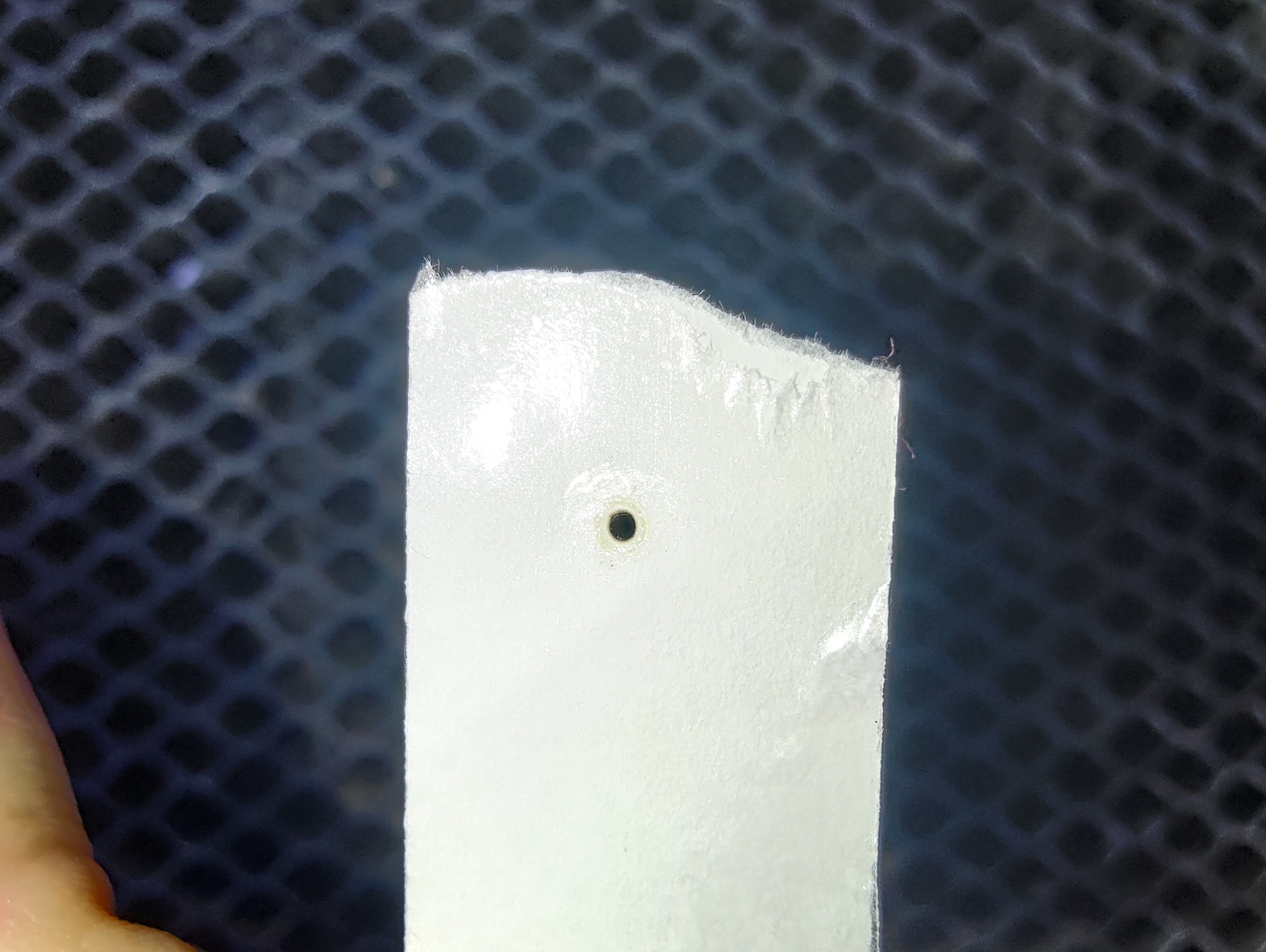

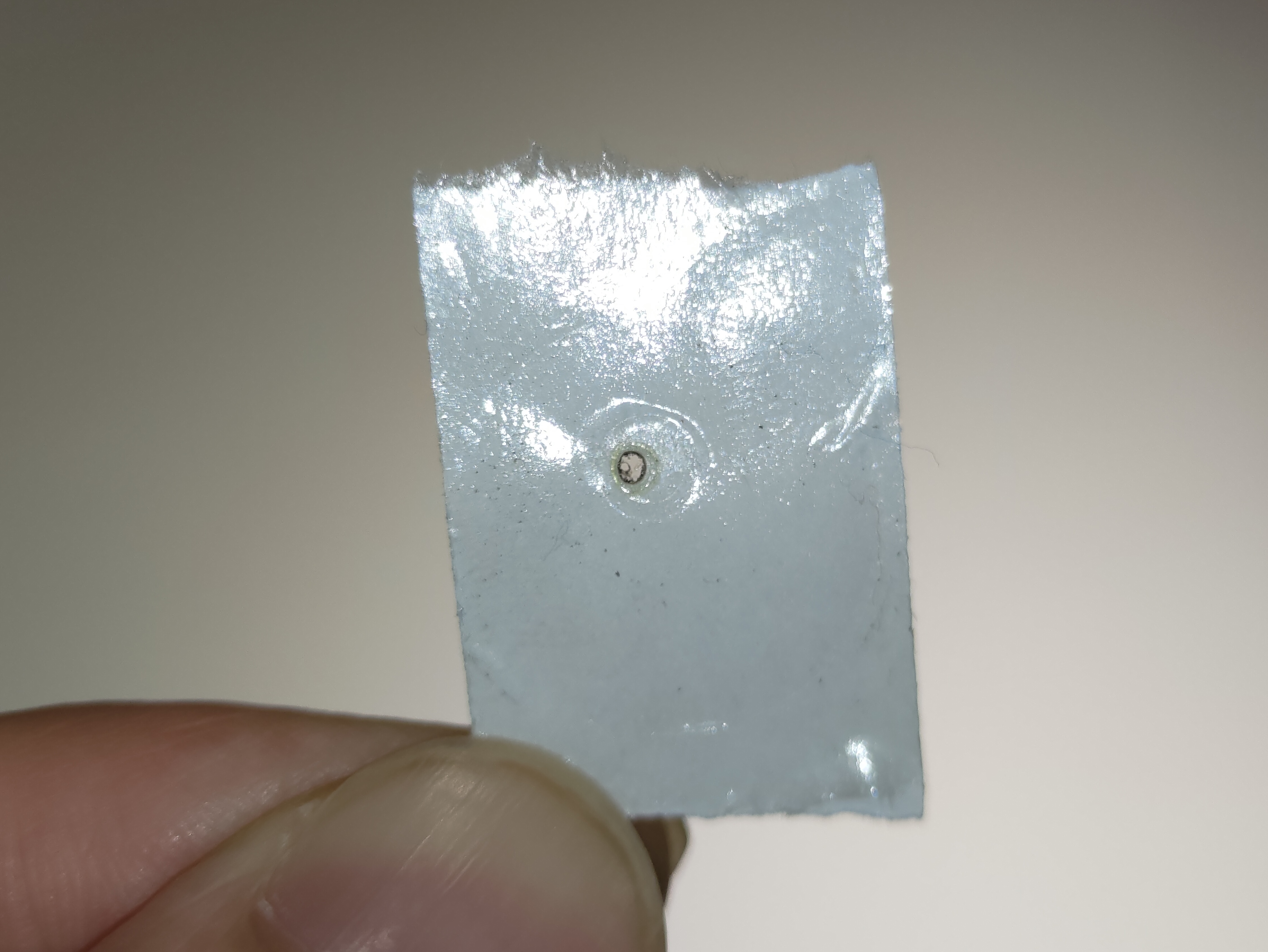

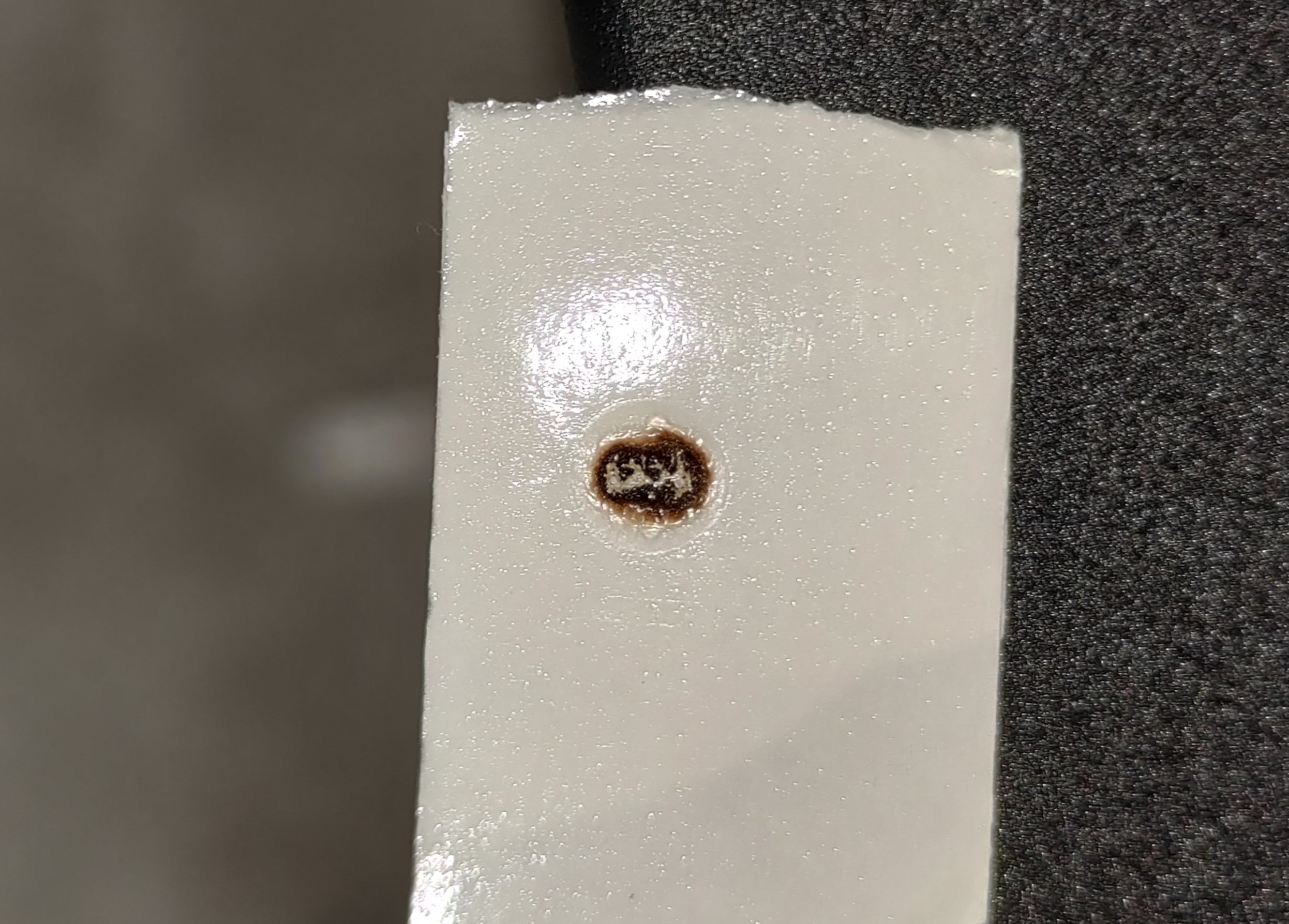

Paso 6-2 - Compruebe la forma del punto en la cinta:
La forma debe ser lo más redonda posible, y la primera pieza de cinta de doble cara de la parte delantera debe estar quemada.

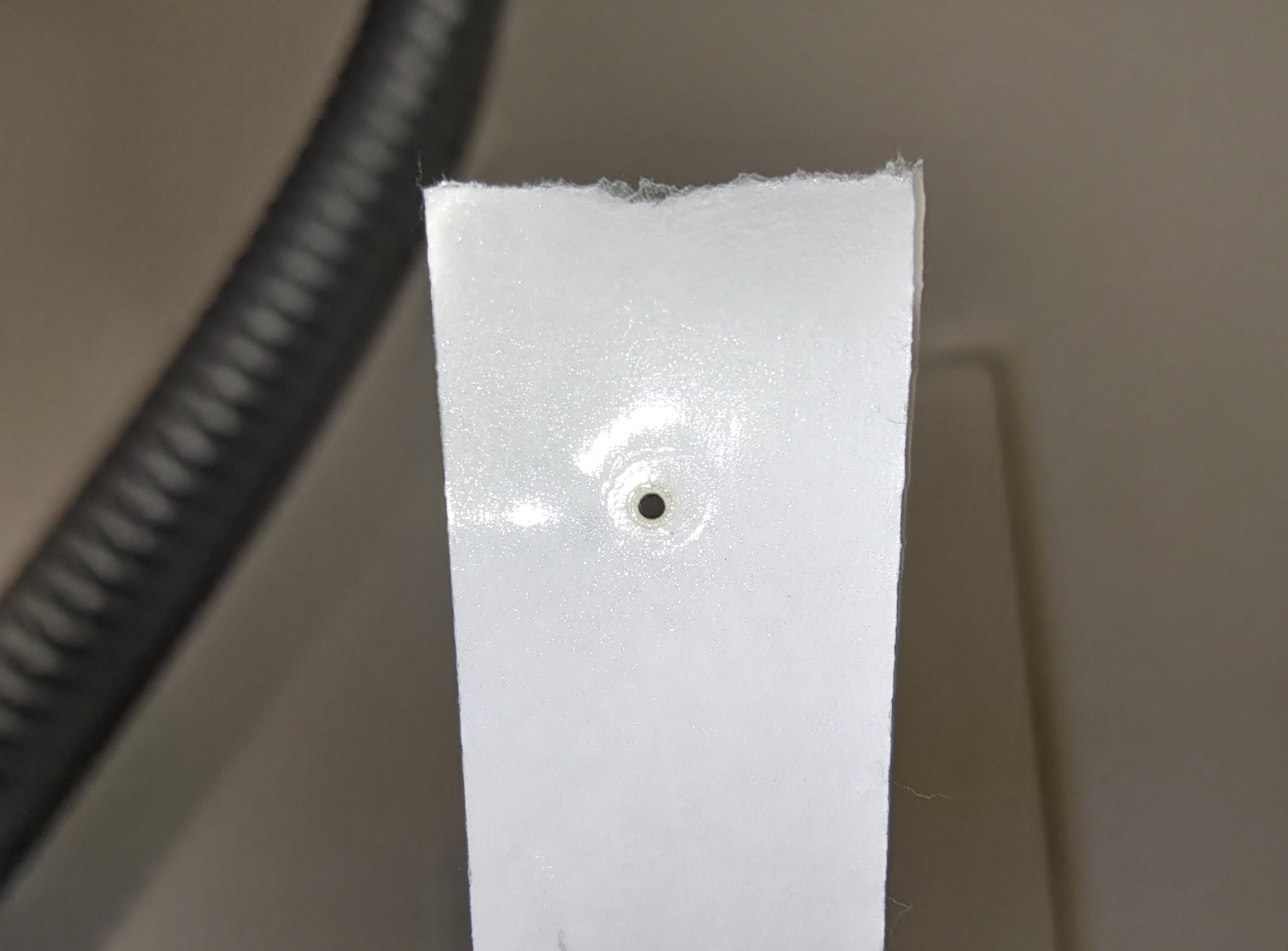

Buen ejemplo:
Mal ejemplo:
Paso 6-3 - Recoja la cinta del 1er espejo:
Coloque la cinta del 1er espejo en un trozo de papel. Anote la posición y el número de pulsos como en la foto de abajo.
Paso 6-4 - Solución de problemas e informes:
Si el punto no es redondo, no es fuerte o se parece a los malos ejemplos anteriores, aumente la potencia a x2.0 y compruebe si mejora:
-
Si el punto se vuelve más fuerte, indica que el tubo láser puede haber disminuido, aún puede terminar el proceso OPA con una potencia aumentada, o puede ponerse en contacto con su distribuidor local indicando que el tubo puede haber disminuido.
-
Si el punto no se vuelve más fuerte o sigue teniendo una forma extraña, póngase en contacto con su distribuidor local para obtener más ayuda.
(Por favor, comparta la foto del resultado del pulso en el 1er espejo con su distribuidor).
Paso 7 - Compruebe la trayectoria del 1er al 2º espejo:
Este paso es para comprobar si la trayectoria está alineada desde el 1er espejo hasta el 2º espejo.

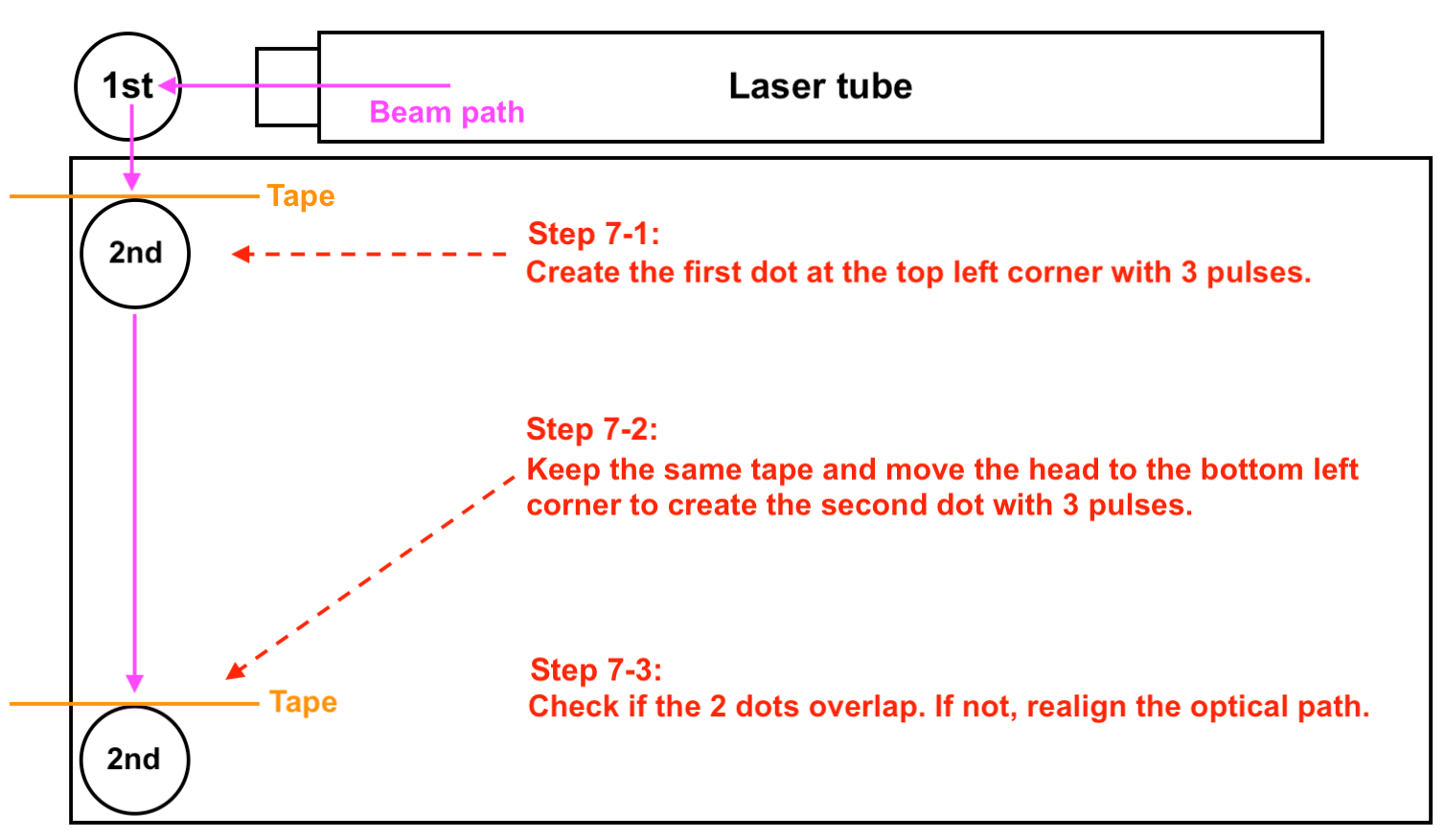

Resumen del paso:
Paso 7-1 - Cree el primer punto para la posición superior izquierda:

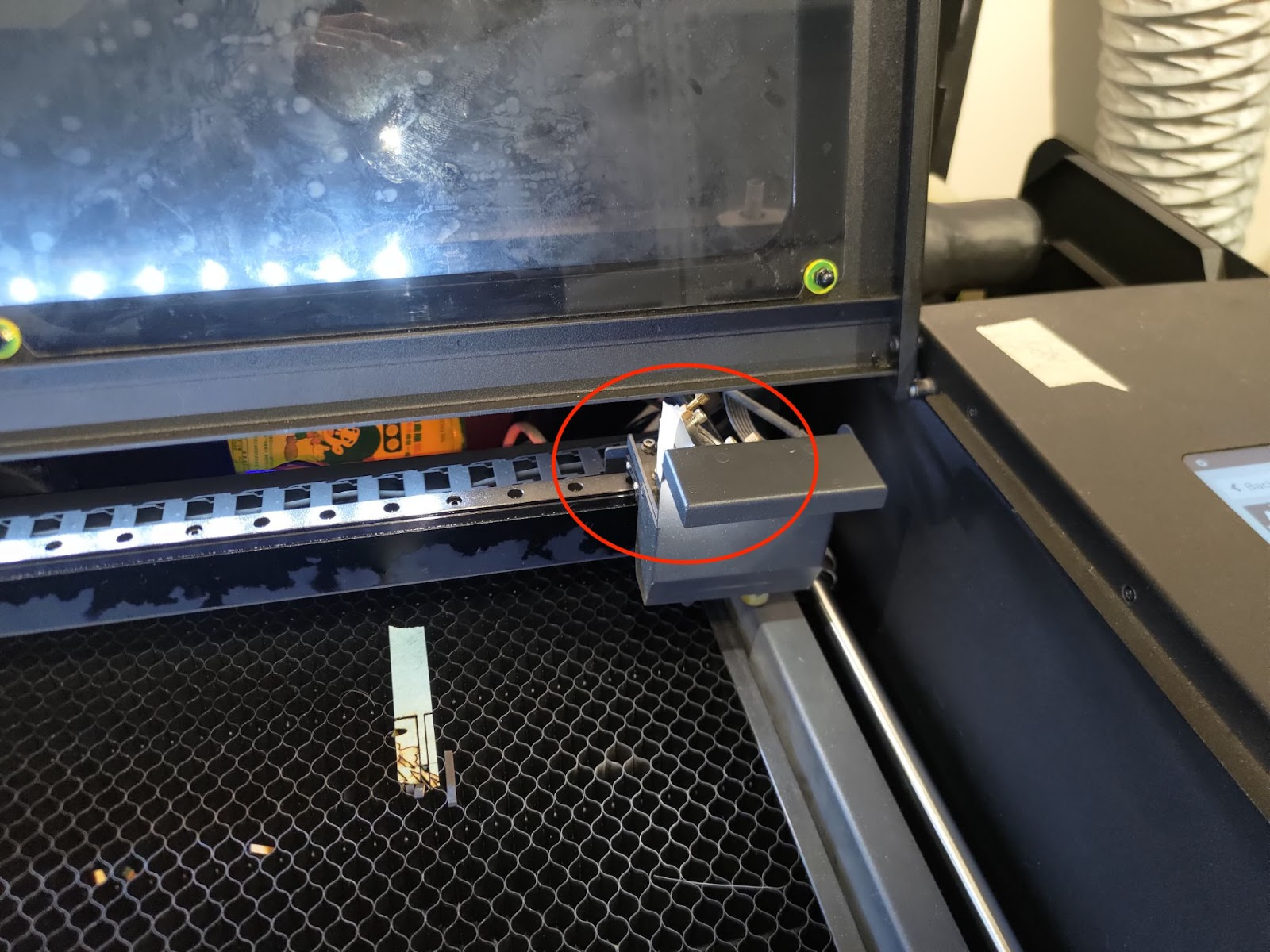

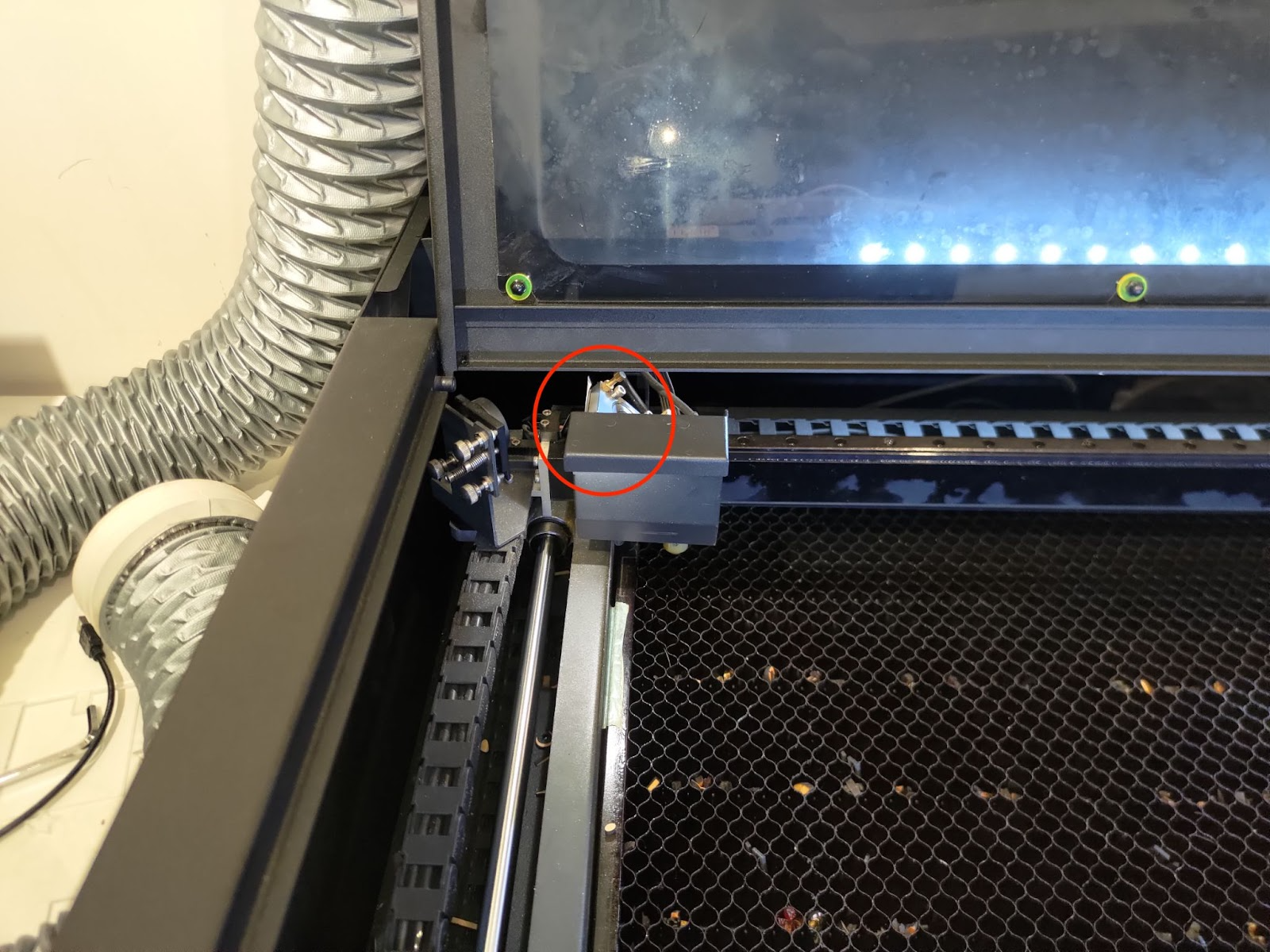

Coloque una cinta de dos capas en el 2º espejo y mueva el cabezal a la esquina superior izquierda.
Haga tres pulsos para crear el primer punto.
Paso 7-2 - Crear el segundo punto para la posición inferior izquierda:
Mantenga la misma cinta en el segundo espejo y mueva el cabezal a la esquina inferior izquierda.
Haga tres pulsos para crear el segundo punto.
Si no hay un punto en la posición inferior izquierda, indica que la trayectoria está desalineada drásticamente.
Mueva el cabezal a la posición media izquierda e intente crear un punto en el medio izquierdo.

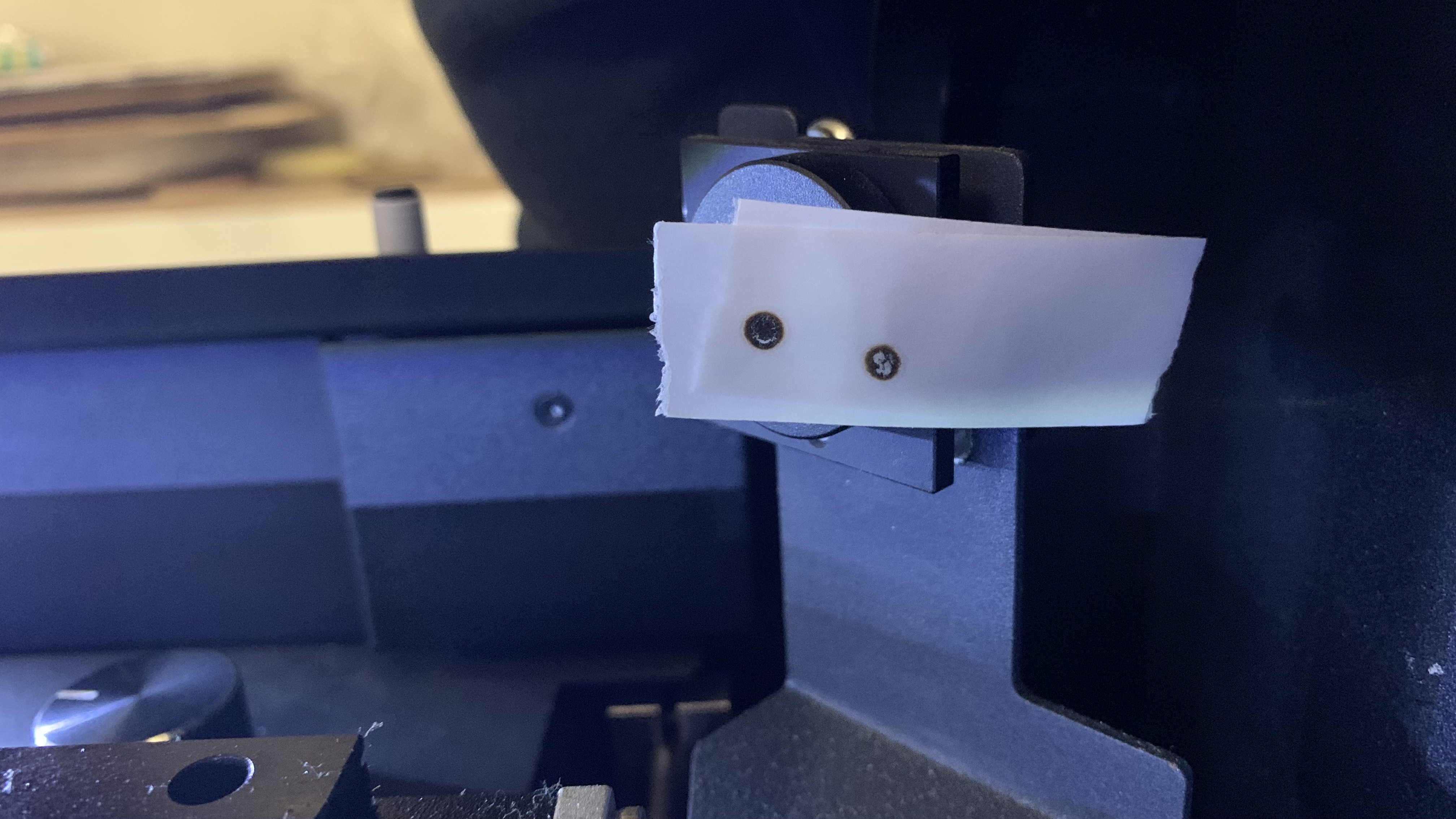

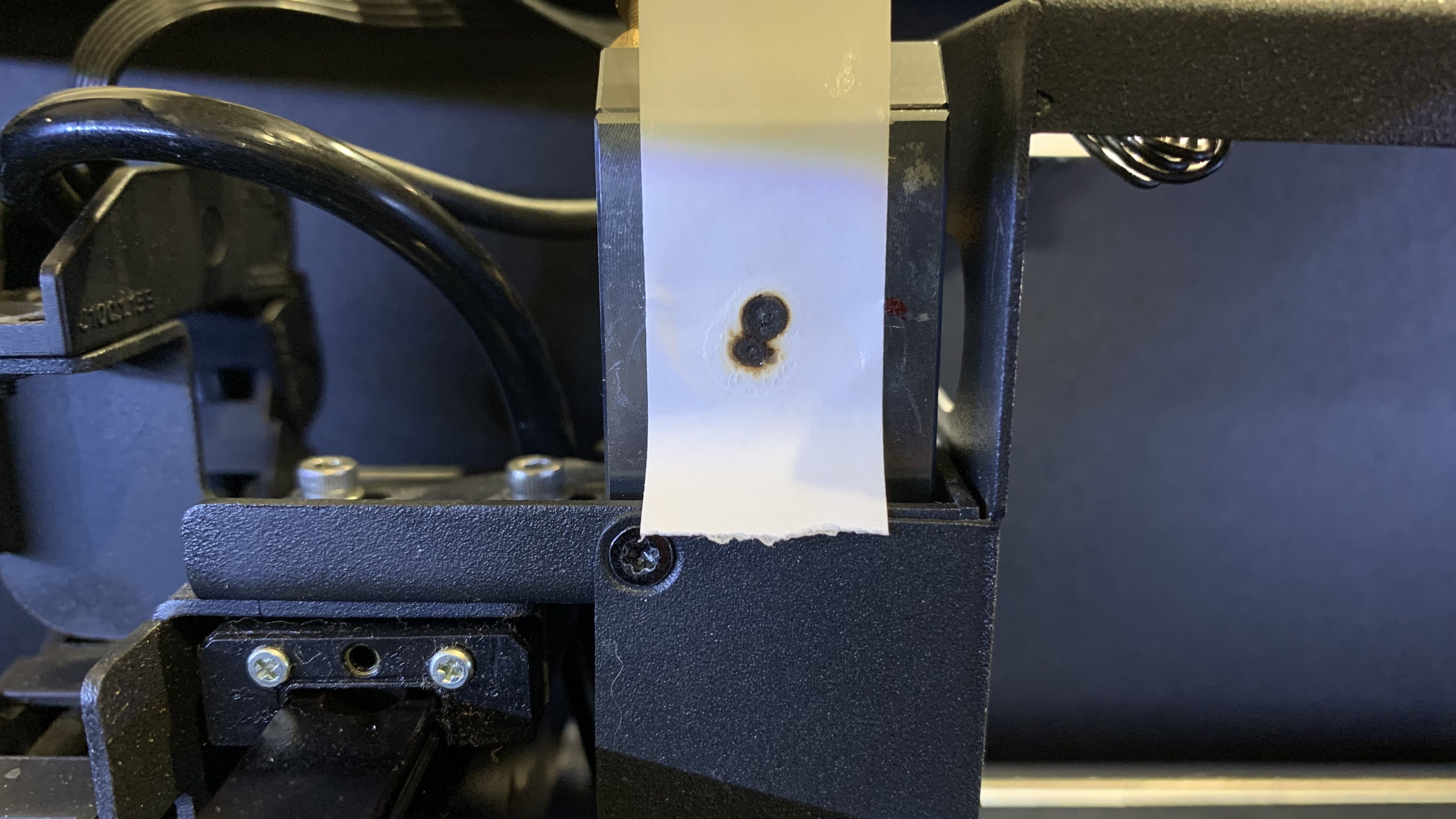

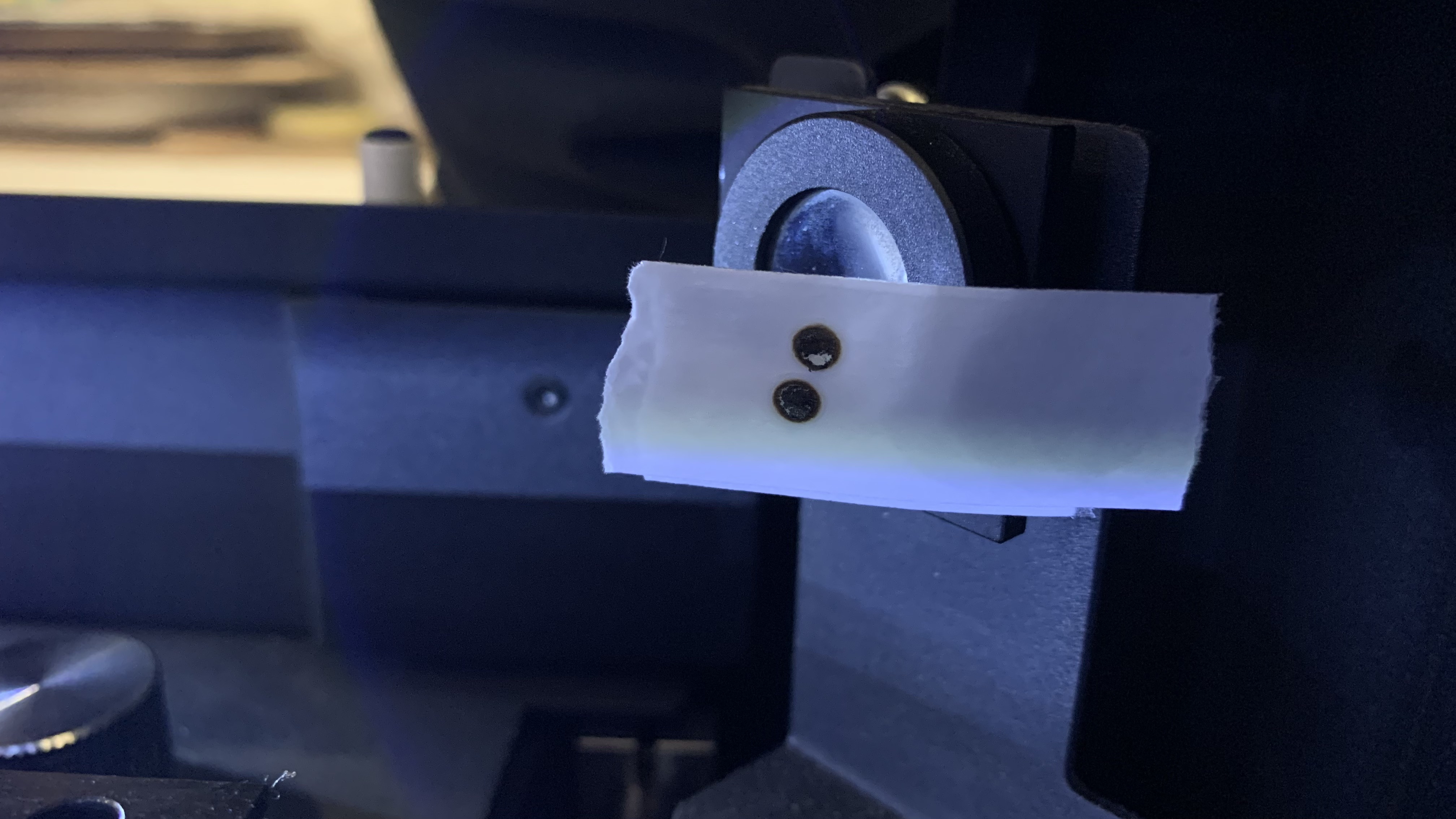

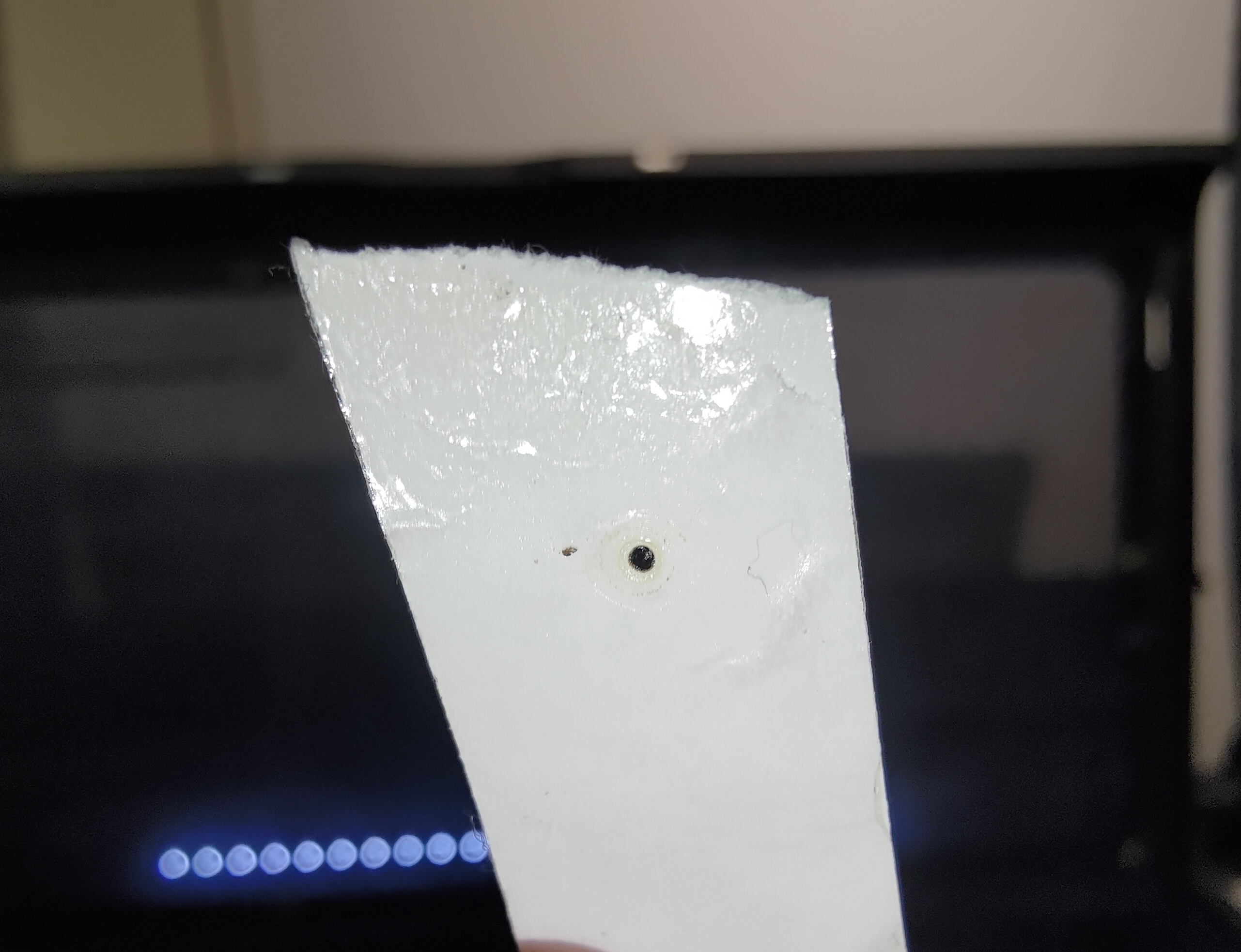

Paso 7-3 - Verifique si el primer y el segundo punto se superponen

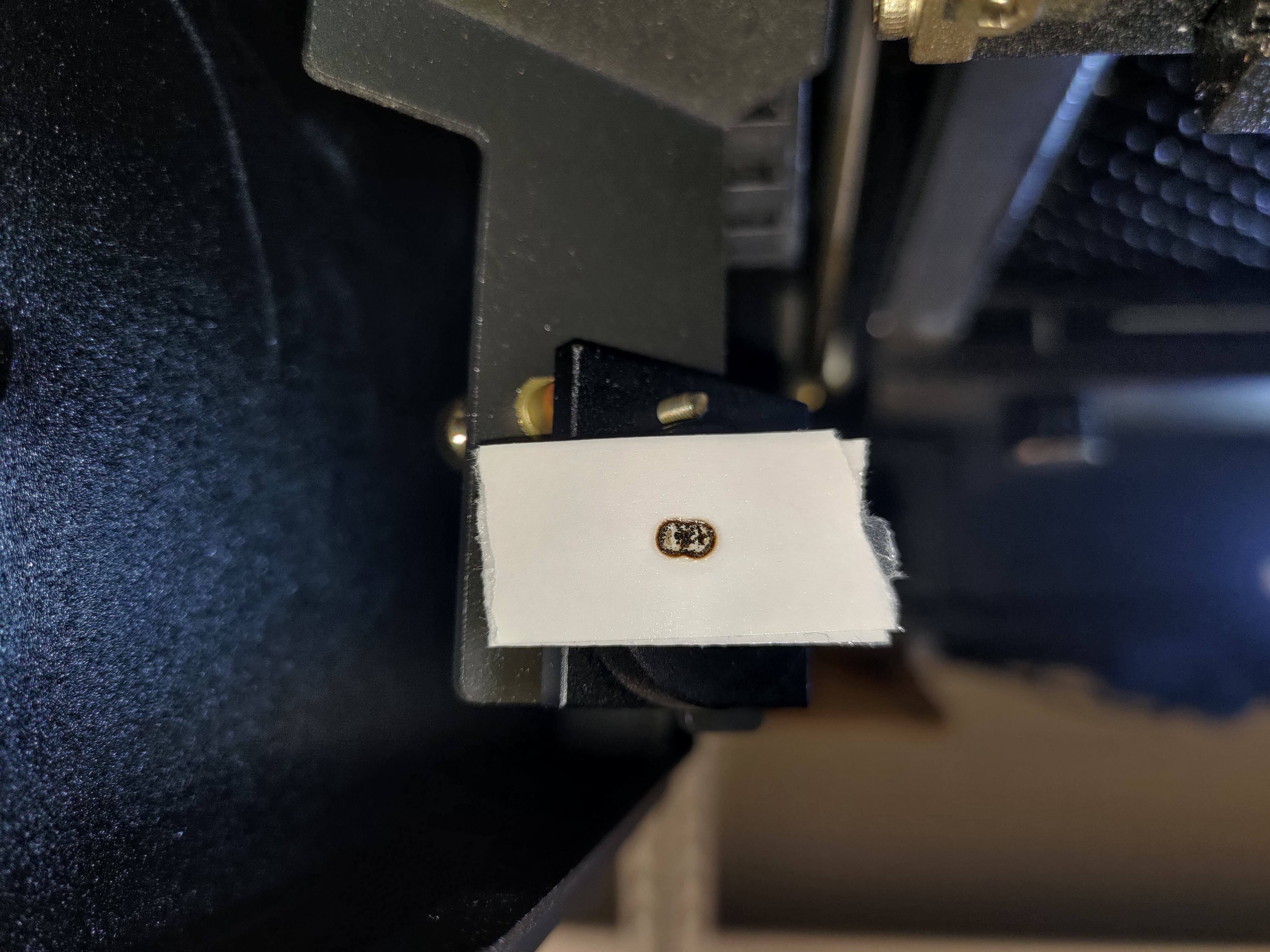

Si sus puntos se superponen perfectamente, como en la foto del buen ejemplo, indica que la trayectoria está alineada correctamente.
Puede pasar al Paso 7-5.
Si no se superponen, como en los malos ejemplos a continuación, indica que desde el primer espejo hasta el segundo espejo, la trayectoria óptica está desalineada y el primer espejo debe ajustarse.
Buen ejemplo:

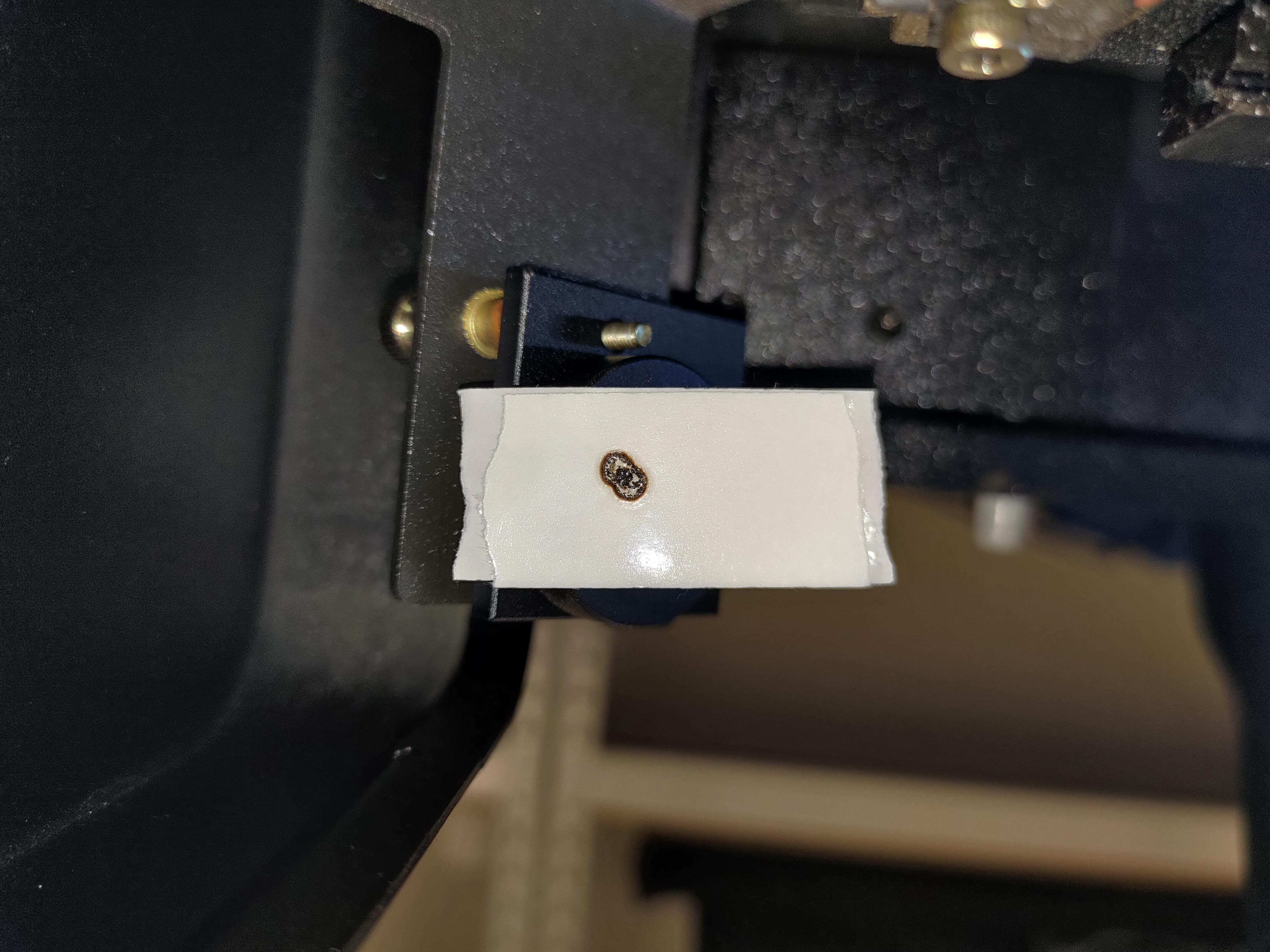

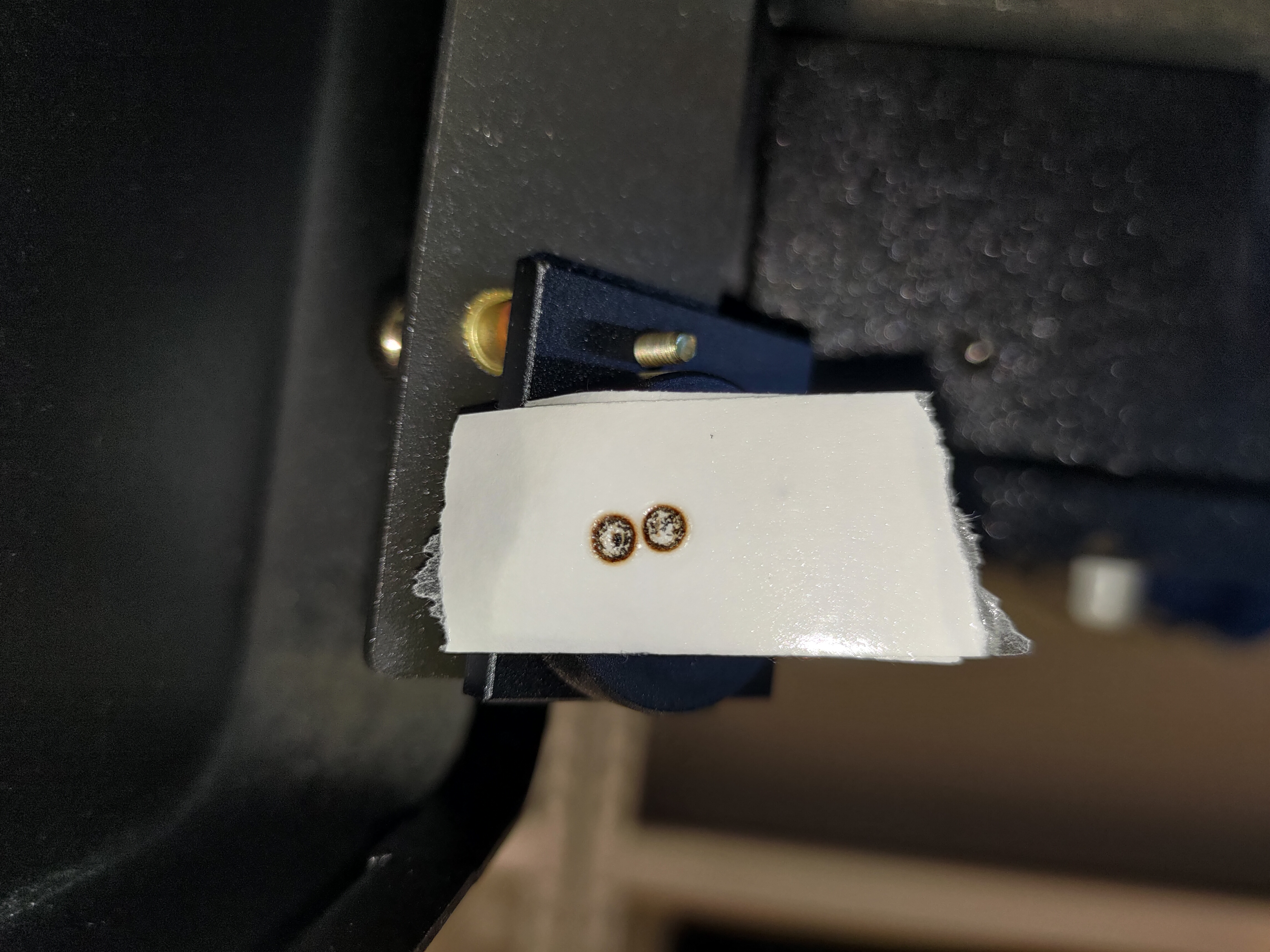

Mal ejemplo:
Paso 7-4 - Alinear la trayectoria desde el primer espejo hasta el segundo espejo:
Este paso le enseñará cómo alinear la trayectoria desde el primer espejo hasta el segundo espejo ajustando los tornillos en el primer espejo.

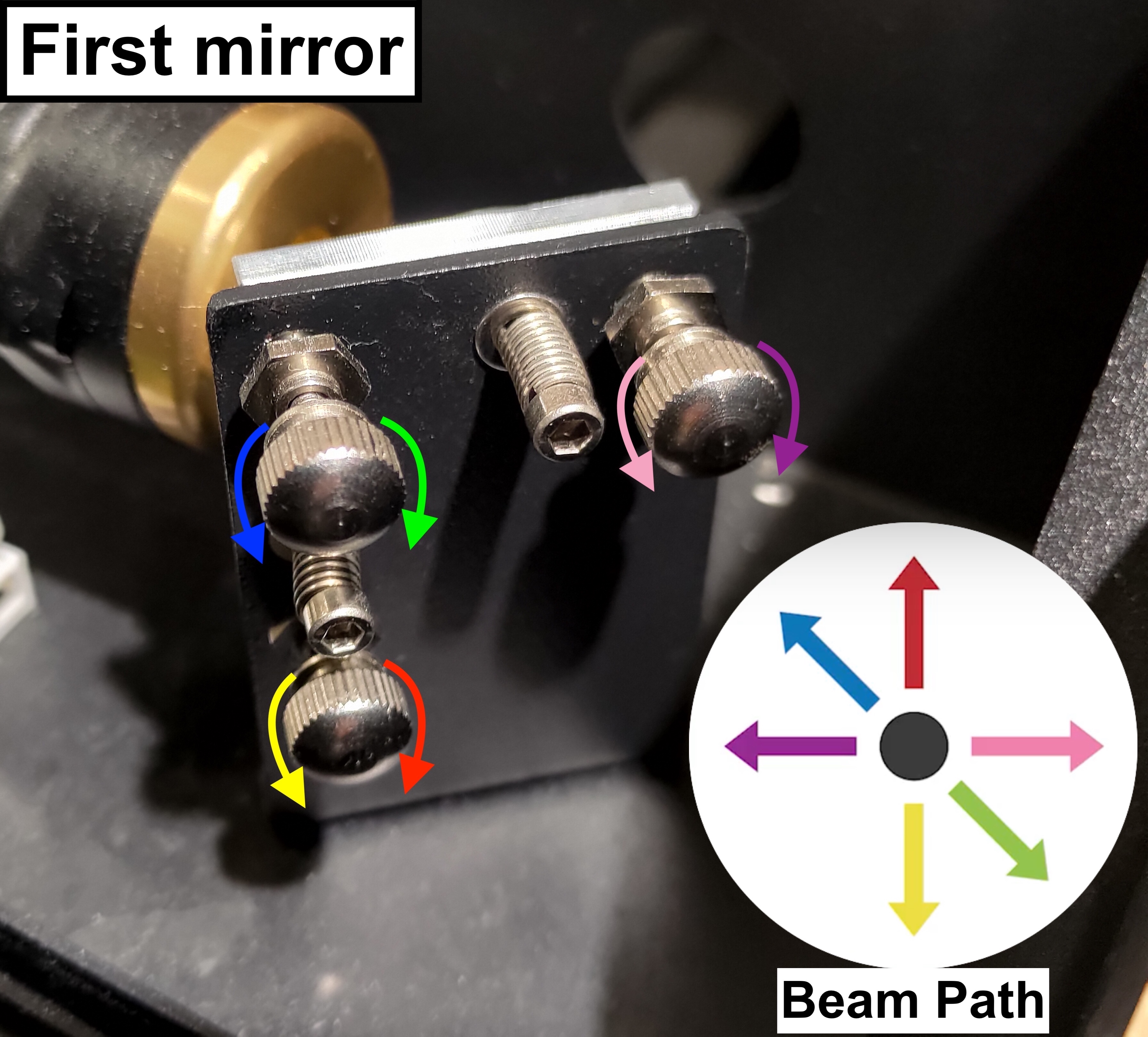

Hay tres tornillos en el primer espejo, y girarlos en sentido horario o antihorario cambiará la trayectoria del haz, lo que significa que la posición del segundo punto cambiará.
Tenga en cuenta que cada vez que ajuste el tornillo, la trayectoria puede cambiar. Para garantizar la precisión, se recomienda quitar la cinta vieja con los puntos anteriores y usar una nueva cinta de dos capas para confirmar si los nuevos puntos se superponen.
Paso 7-4-1 - Apunte al tornillo que se ajustará:
Determine la posición de su segundo punto y apunte al tornillo y su dirección de rotación.
Consulte la foto a continuación y busque el número que sea similar a la posición de su segundo punto:

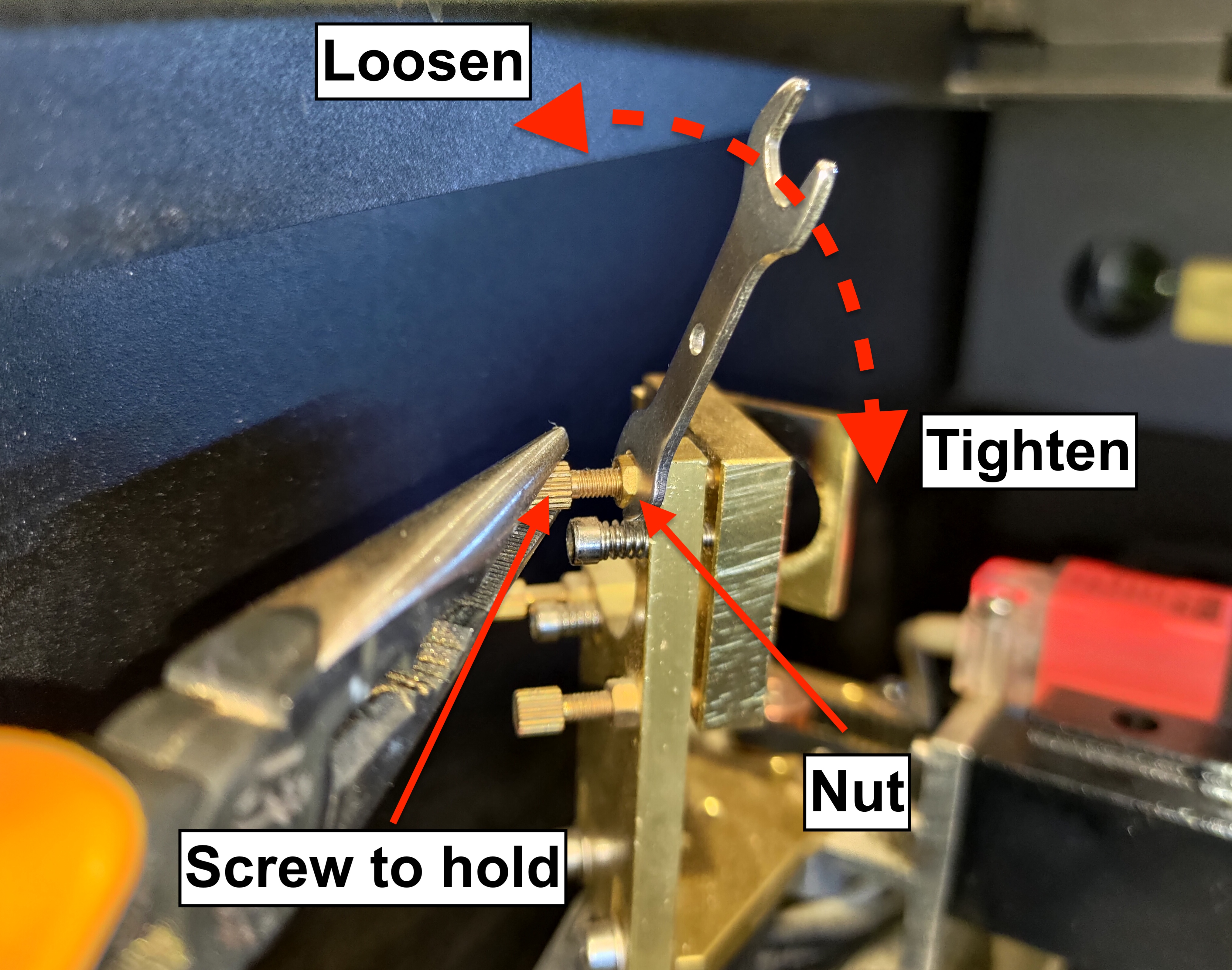

Antes de ajustar el tornillo, aprenda a aflojar correctamente la tuerca:
- Primero, rocíe el alcohol en las tuercas para derretir el gel o el pegamento y espere unos segundos.
- A continuación, use los alicates para sujetar el tornillo, luego afloje la tuerca con la llave de doble cabeza girándola en sentido antihorario.
Para #1:
El segundo punto debe ir hacia abajo a la derecha para superponerse al primer punto
El tornillo superior izquierdo deberá girarse en sentido horario. Por favor, consulte la foto de abajo.
Para #2:
El segundo punto debe ir directamente hacia abajo para superponerse al primer punto.
El tornillo inferior izquierdo deberá girarse en sentido antihorario. Por favor, consulte la foto de abajo.
Para #3:
El segundo punto debe ir primero hacia abajo y luego hacia la izquierda para superponerse al primer punto.
El tornillo inferior izquierdo deberá girarse en sentido antihorario para hacer que el punto vaya hacia abajo.
El tornillo superior derecho deberá girarse en sentido horario para hacer que el punto vaya hacia la izquierda.
Por favor, consulte la foto de abajo.
Para #4:
El segundo punto debe ir hacia la derecha para superponerse al primer punto.
El tornillo superior derecho deberá girarse en sentido antihorario. Por favor, consulte la foto de abajo.
Para #5:
El segundo punto debe ir hacia la izquierda para superponerse al primer punto.
El tornillo superior derecho deberá girarse en sentido horario. Por favor, consulte la foto de abajo.
Para #6:
El segundo punto debe ir primero hacia la derecha y luego hacia arriba para superponerse al primer punto.
El tornillo superior derecho deberá girarse en sentido antihorario para hacer que el punto vaya hacia la derecha.
El tornillo inferior izquierdo deberá girarse en sentido horario para hacer que el punto vaya hacia arriba.
Por favor, consulte la foto de abajo.
Para #7:
El segundo punto debe ir recto hacia arriba para superponerse al primer punto.
El tornillo inferior izquierdo deberá girarse en sentido horario. Por favor, consulte la foto de abajo.
Para #8:
El segundo punto debe ir hacia arriba a la izquierda para superponerse al primer punto
El tornillo superior izquierdo deberá girarse en sentido antihorario. Por favor, consulte la foto de abajo.
Paso 7-4-2 - Apriete la tuerca después del ajuste:
Por favor, apriete la tuerca después de ajustar el tornillo girándolo en sentido horario.
Paso 7-5 - Recoja la cinta del 2º espejo:
Coloque el 2º espejo cinta en el papel. Anote la posición y el número de pulsos como en la foto de abajo.
Paso 8 - Compruebe la trayectoria desde el 2º al 3er espejo:
Este paso es para comprobar si la trayectoria está alineada desde el 2º espejo al 3er espejo.

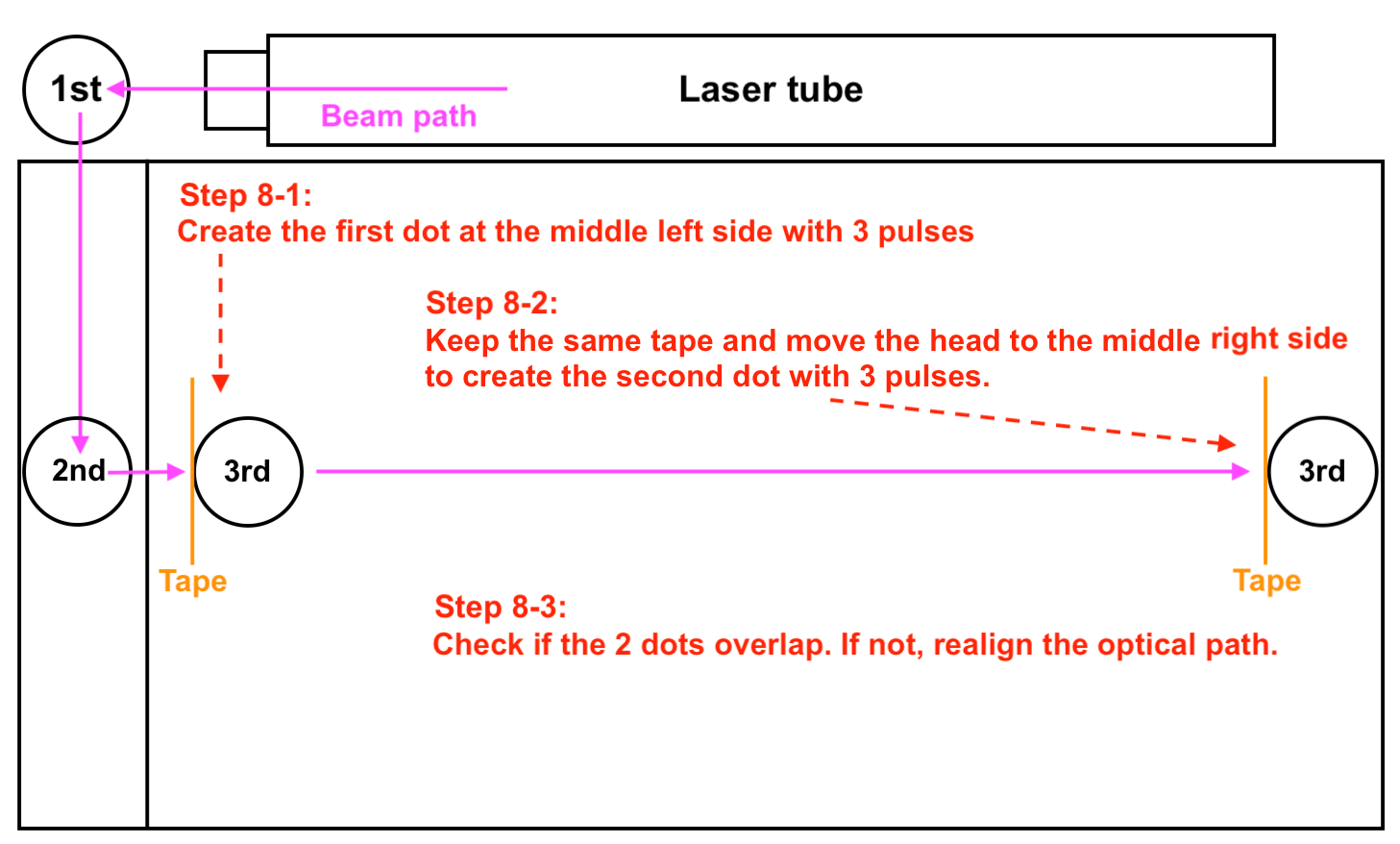

Resumen del paso:

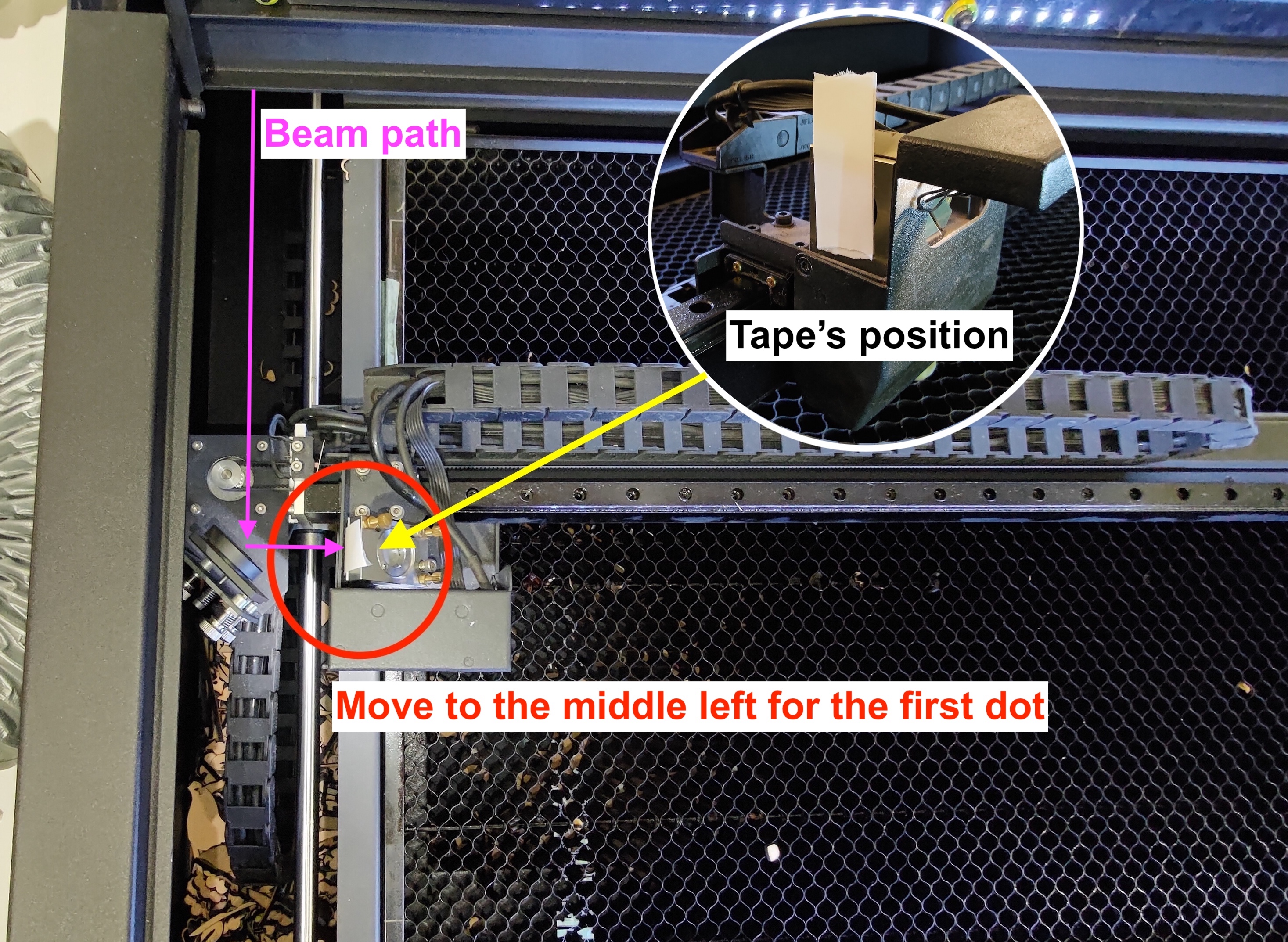

Paso 8-1 - Cree el primer punto para la posición media-izquierda:

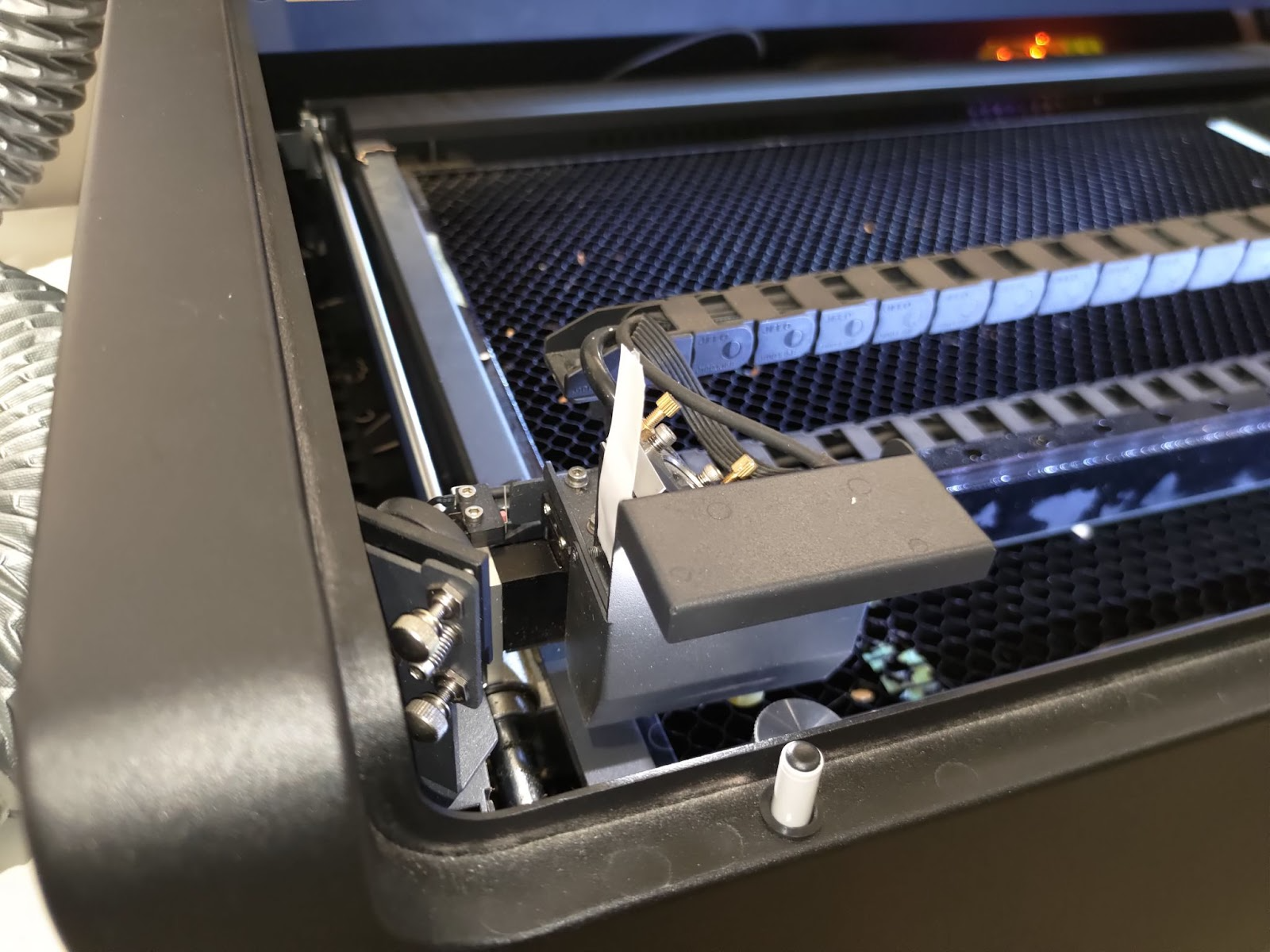

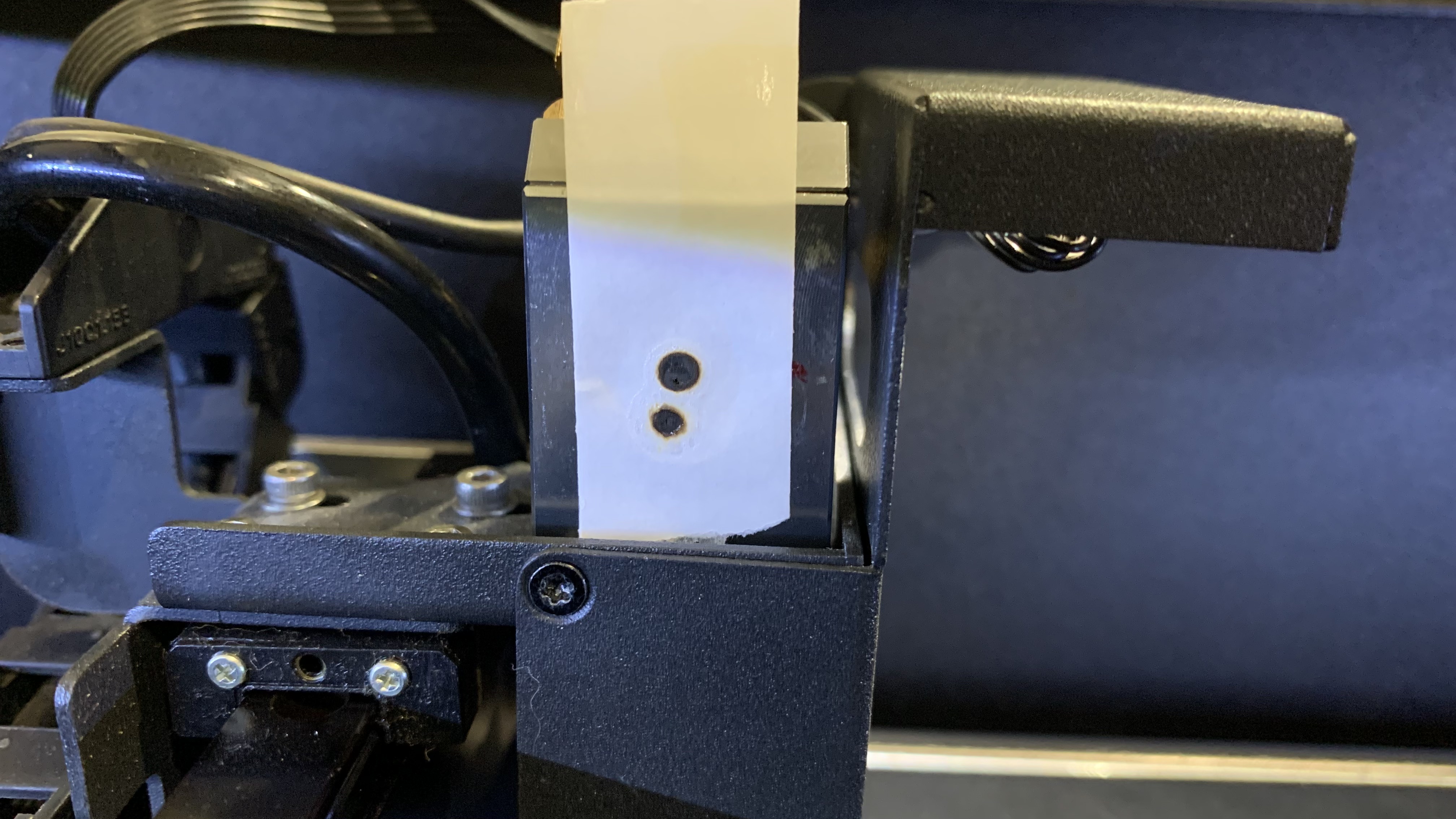

Coloque una cinta de dos capas en el 3er espejo y mueva el cabezal a la posición media-izquierda .
Haga tres pulsos para crear el primer punto.
Paso 8-2 - Cree el segundo punto para la posición media-derecha:
Mantenga la misma cinta en el 3er espejo y mueva el cabezal a la posición media-derecha.
Haga tres pulsos para crear el segundo punto.

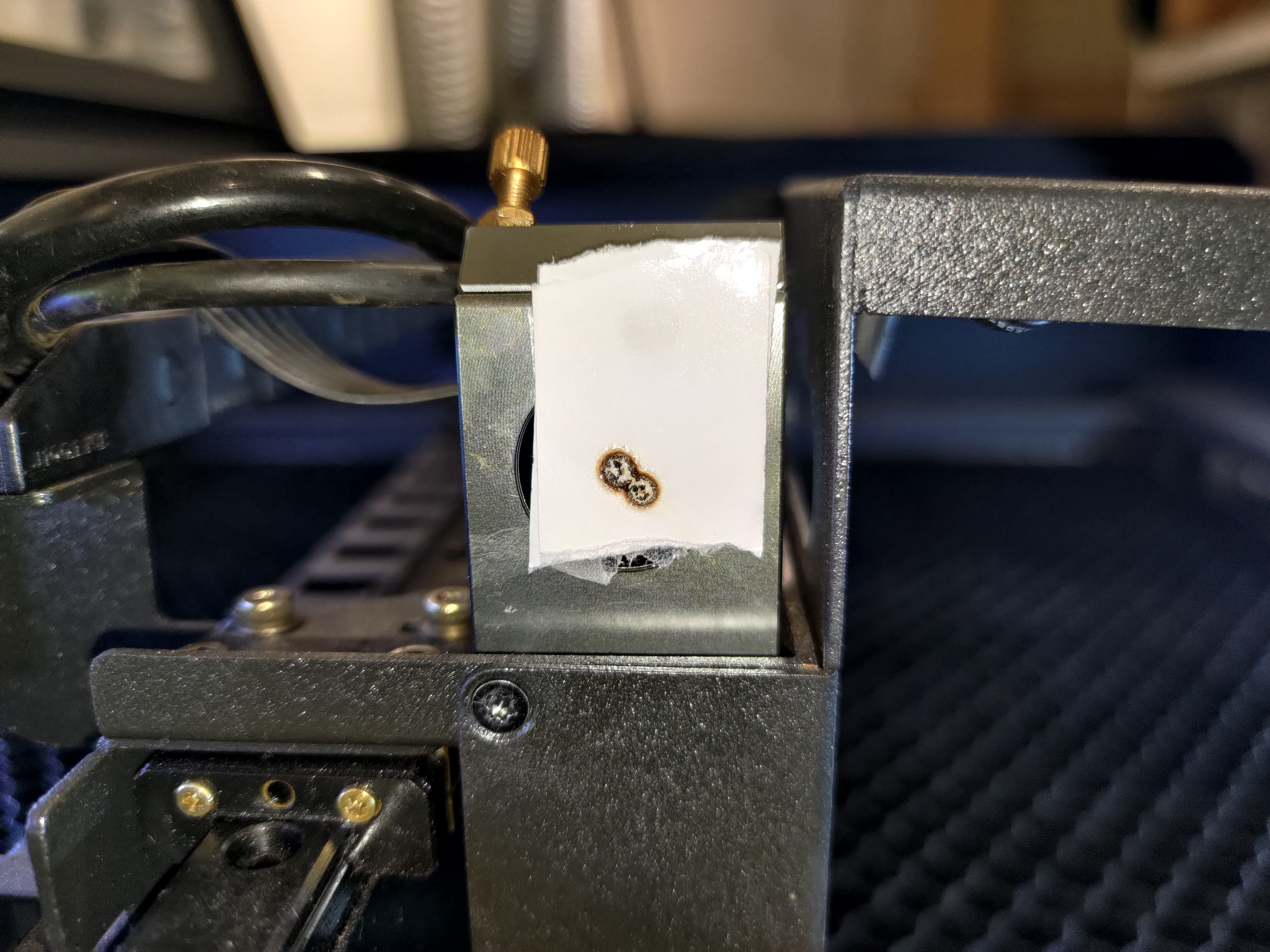

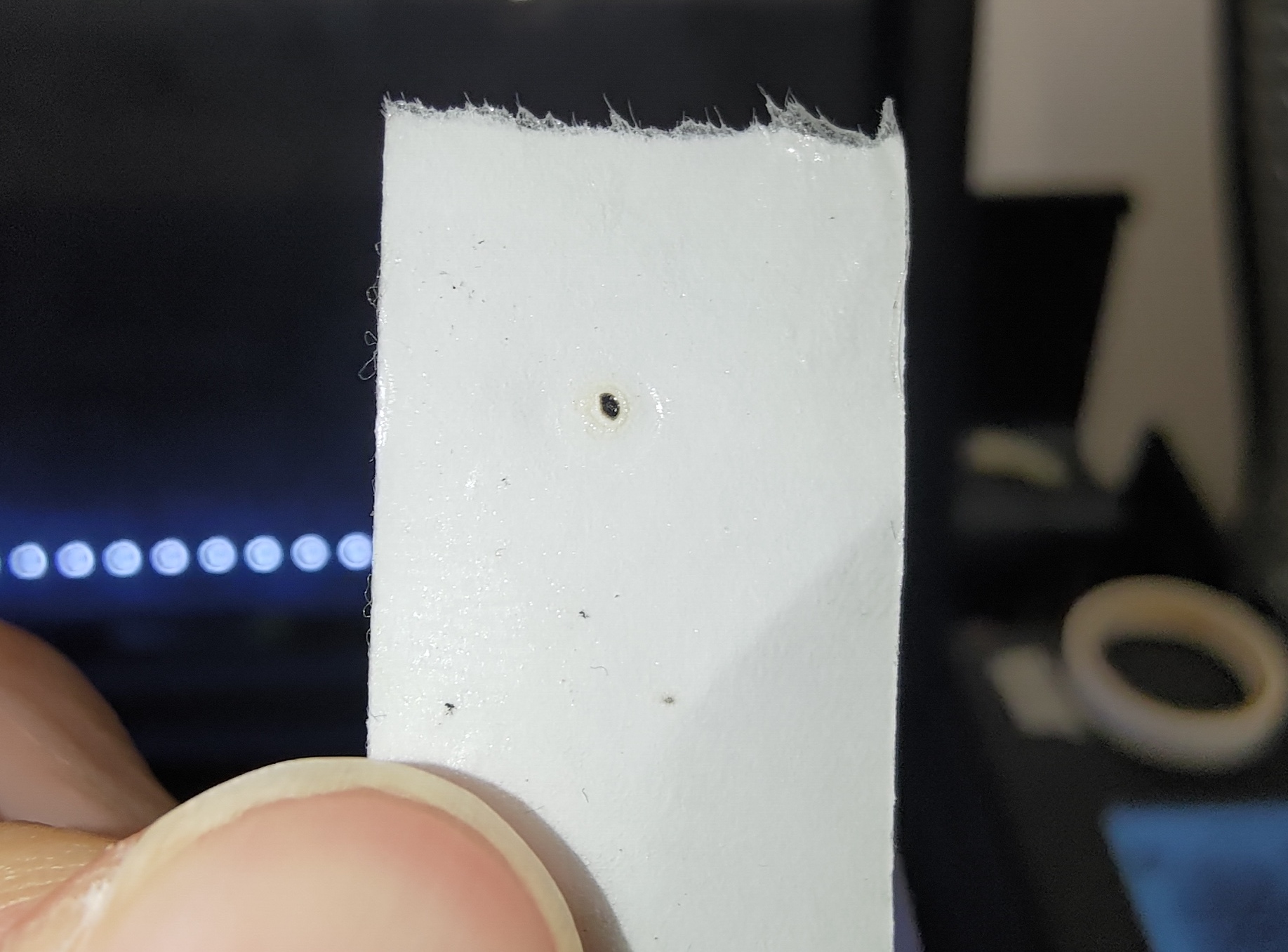

Paso 8-3 - Compruebe si el primer y el segundo punto se superponen
Si sus puntos se superponen perfectamente, como en la foto del buen ejemplo de abajo, indica que la trayectoria está alineada correctamente. Puede pasar al Paso 8-5.
Si no se superponen, indica que desde el 2º espejo al 3er espejo, la trayectoria óptica no está alineada, y el 2º espejo debe ser ajustado.

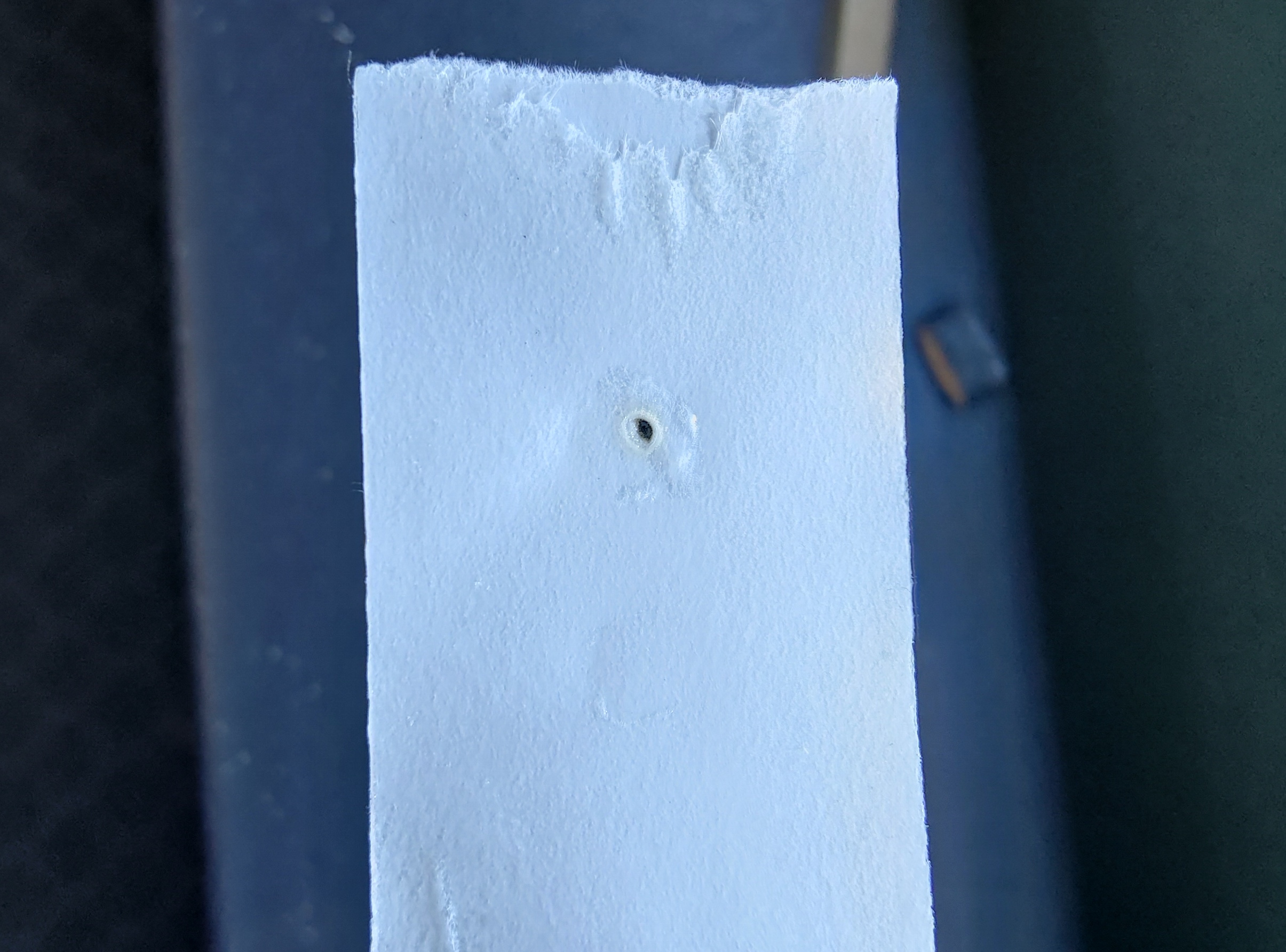

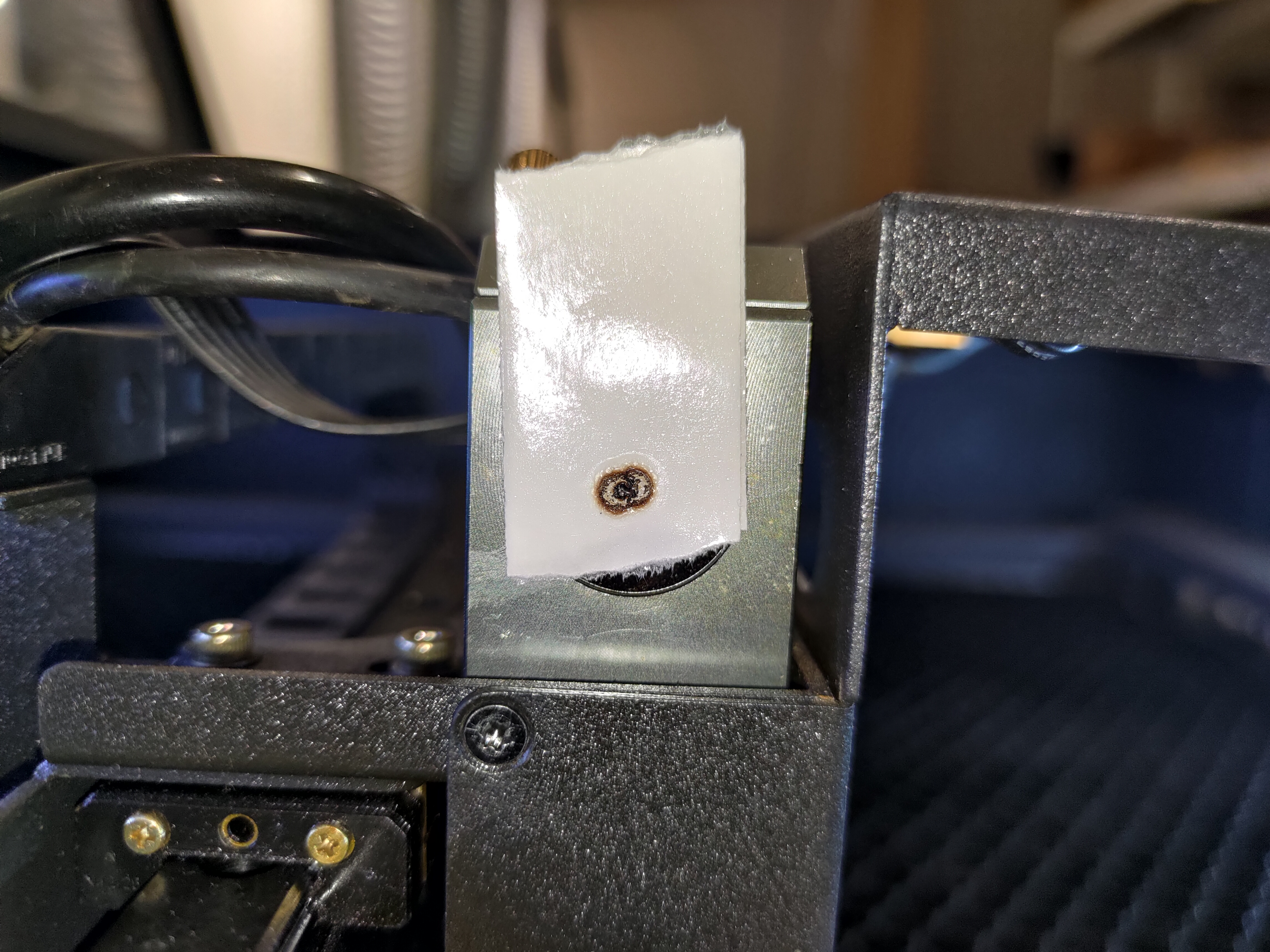

Buen ejemplo:
Mal ejemplo:
Paso 8-4 - Alinee la trayectoria desde el 2º espejo al 3er espejo:
Este paso le enseñará cómo alinear la trayectoria desde el 2º espejo al 3er espejo ajustando los tornillos del 2º espejo.

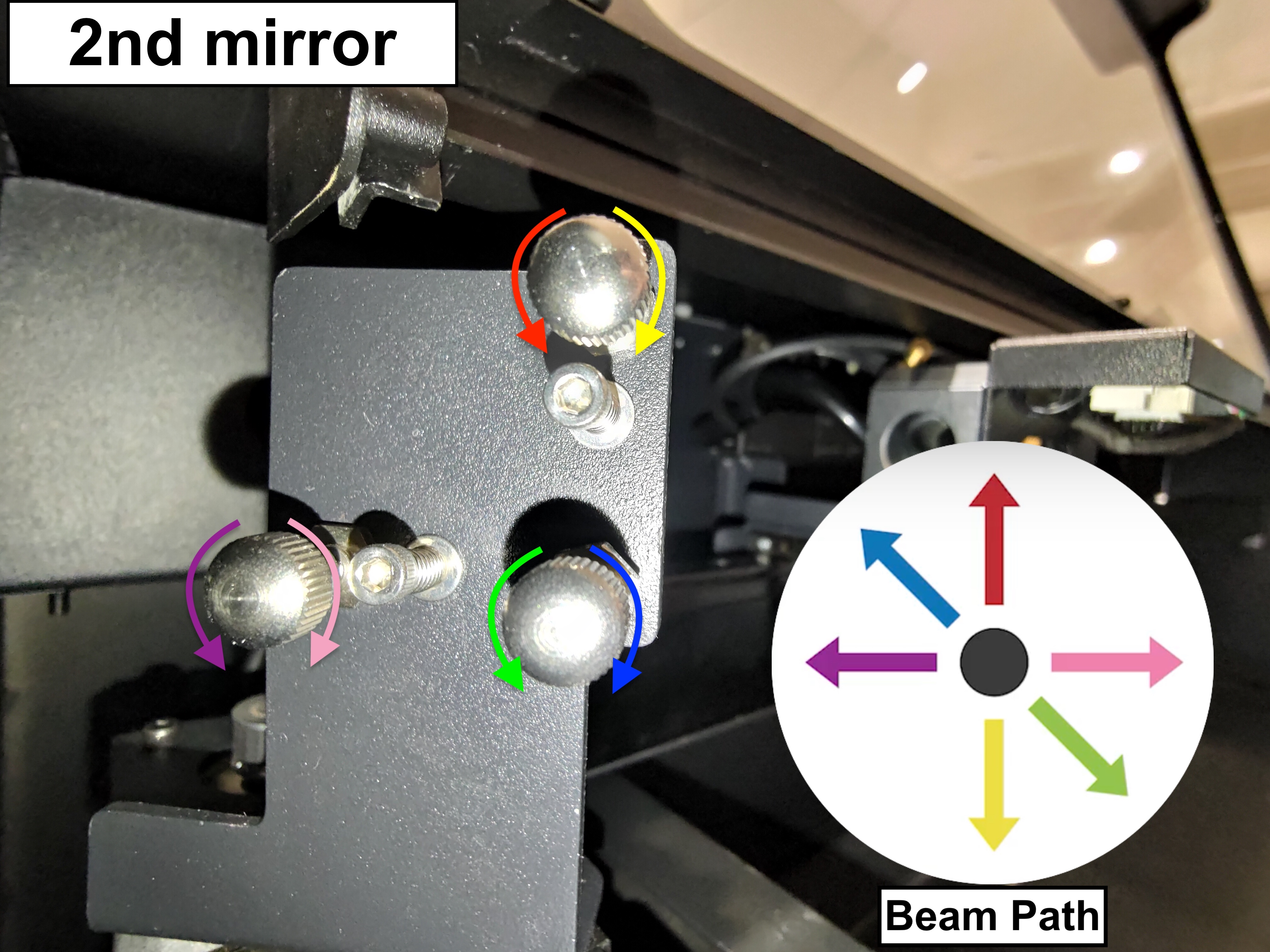

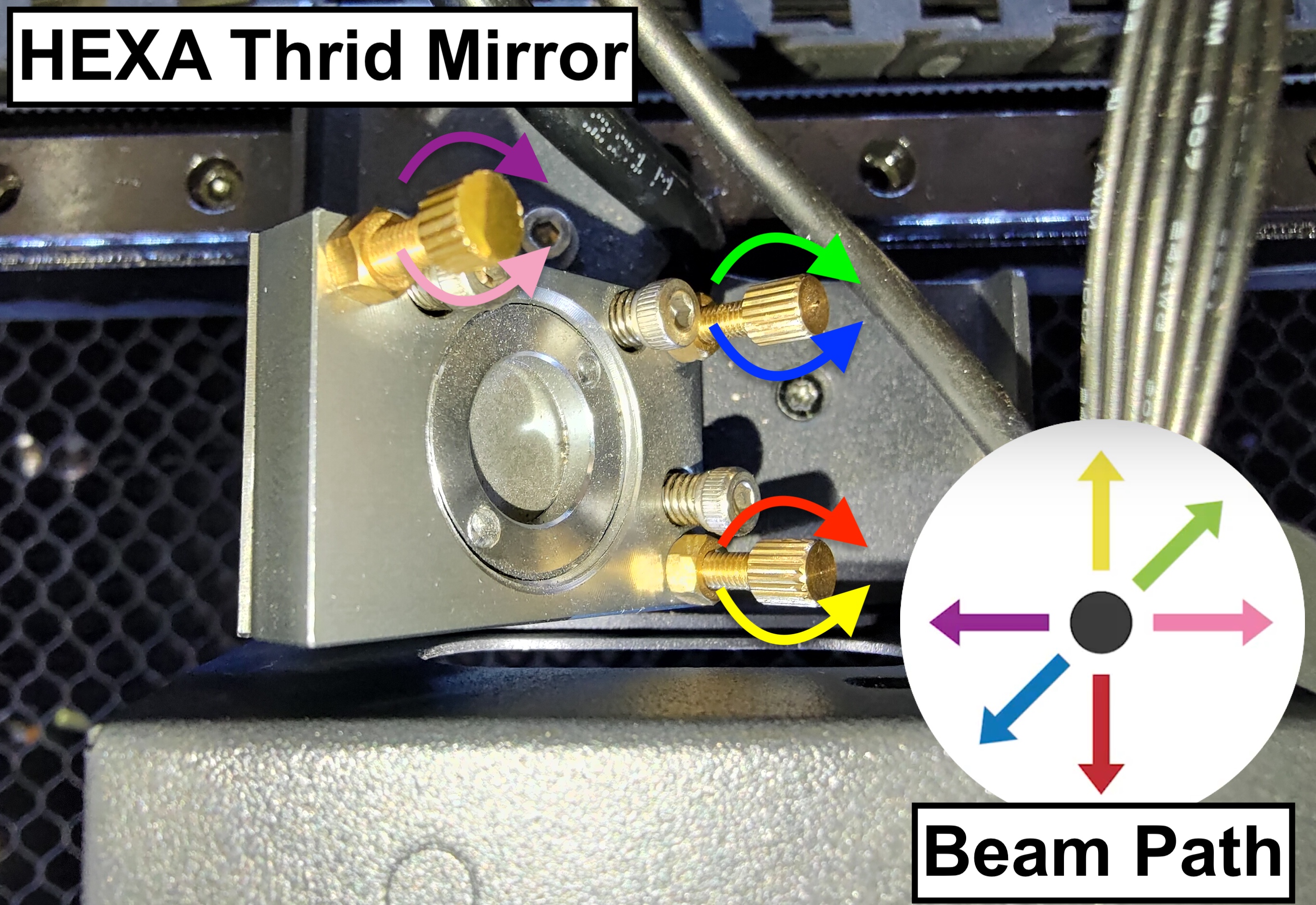

Hay tres tornillos en el 2º espejo, y girarlos en sentido horario o antihorario cambiará la trayectoria del haz, lo que significa la posición del segundo punto cambiará.
Tenga en cuenta que cada vez que ajuste el tornillo, la trayectoria puede cambiar. Para garantizar la precisión, se recomienda quitar la cinta vieja con los puntos anteriores y usar una nueva cinta de dos capas para confirmar si los nuevos puntos se superponen.
Paso 8-4-1 - Apunte al tornillo que se ajustará:
Determine la posición de su segundo punto y apunte al tornillo y su dirección de rotación.
Consulte la foto a continuación y busque el número que sea similar a la posición de su segundo punto:
Antes de ajustar el tornillo, aprenda a aflojar correctamente la tuerca:
- Primero, rocíe el alcohol en las tuercas para derretir el gel o el pegamento y espere unos segundos.
- A continuación, use los alicates para sujetar el tornillo, luego afloje la tuerca con la llave de doble cabeza por girándola en sentido antihorario.
Para #1:
El segundo punto debe ir hacia abajo a la derecha para superponerse al primer punto
El tornillo inferior derecho deberá girarse en sentido antihorario.
Por favor, consulte la foto de abajo.
Para #2:
El segundo punto debe ir directamente hacia abajo para superponerse al primer punto.
El tornillo superior derecho deberá girarse en sentido horario. Por favor, consulte la foto de abajo.
Para #3:
El segundo punto debe ir primero hacia abajo y luego hacia la izquierda para superponerse al primer punto.
El tornillo superior derecho deberá girarse en sentido horario para que el punto baje.
El tornillo inferior izquierdo deberá girarse en sentido antihorario para que el punto vaya hacia la izquierda.
Por favor, consulte la foto de abajo.
Para #4:
El segundo punto debe ir hacia la derecha para superponerse al primer punto.
El tornillo inferior izquierdo deberá girarse en sentido horario. Por favor, consulte la foto de abajo.
Para #5:
El segundo punto debe ir hacia la izquierda para superponerse al primer punto.
El tornillo inferior izquierdo deberá girarse en sentido antihorario.
Por favor, consulte la foto de abajo.
Para #6:
El segundo punto debe ir primero hacia la derecha y luego hacia arriba para superponerse al primer punto.
El tornillo inferior izquierdo deberá girarse en sentido horario para que el punto vaya hacia la derecha.
El tornillo superior derecho deberá girarse en sentido antihorario para que el punto suba.
Por favor, consulte la foto de abajo.
Para #7:
El segundo punto debe ir recto hacia arriba para superponerse al primer punto.
El tornillo superior derecho deberá girarse en sentido antihorario. Por favor, consulte la foto de abajo.
Para #8:
El segundo punto debe ir hacia arriba a la izquierda para superponerse al primer punto
El tornillo inferior derecho deberá girarse en sentido horario. Por favor, consulte la foto de abajo.
Paso 8-4-2 - Apriete la tuerca después del ajuste:
Por favor apriete la tuerca después de ajustar el tornillo girándolo en sentido horario.
Paso 8-5 - Compruebe la posición del punto en la entrada del 3er espejo
Si su trayectoria desde el 2º al 3er espejo está alineada, use la herramienta OPA para comprobar si el punto está en el centro de la entrada del 3er espejo.
Por favor, use el enlace para descargar el archivo y usar un acrílico transparente de 3 mm para grabar y cortar.

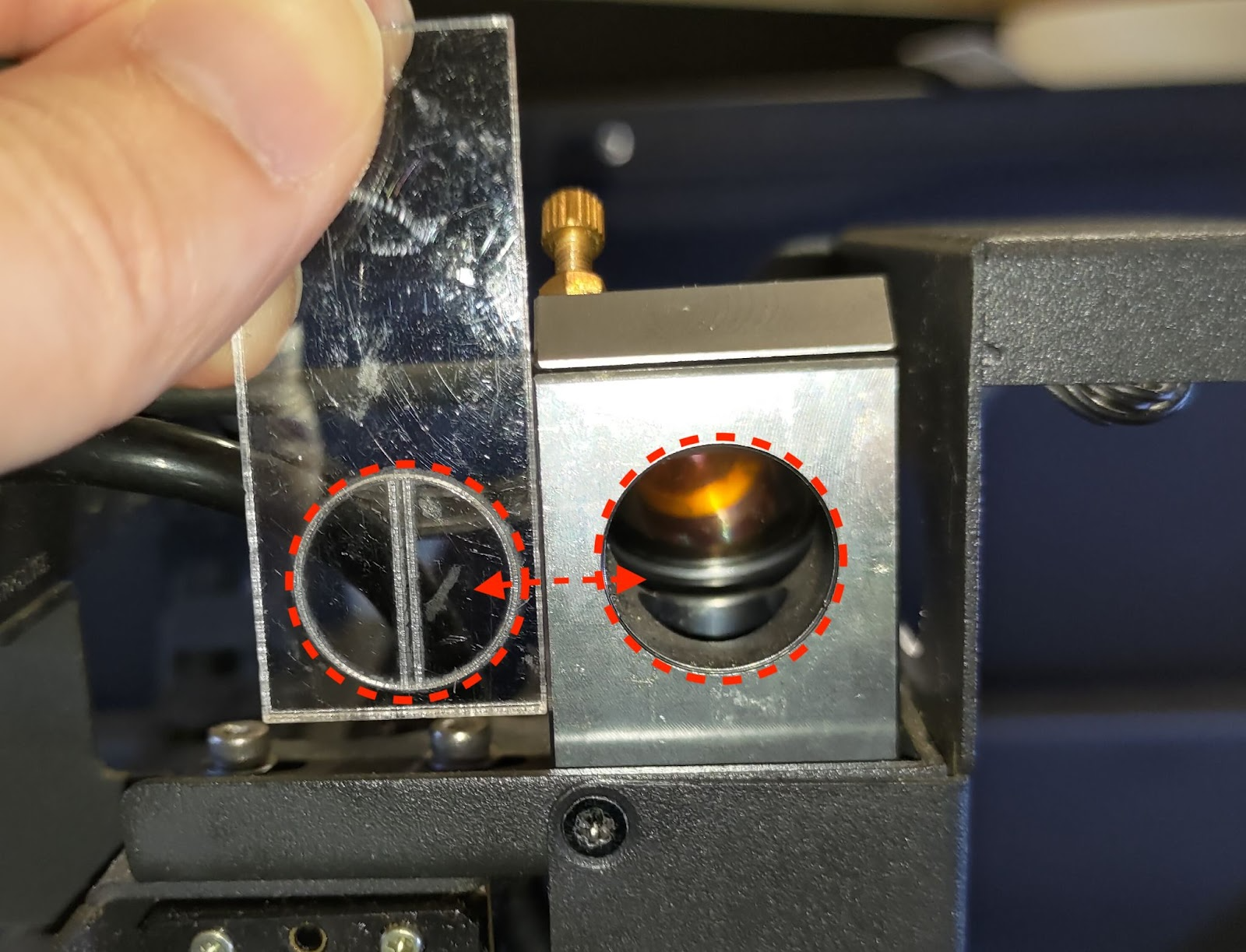

El círculo de la herramienta coincidirá con la entrada como en la foto de abajo.
Si su máquina no puede cortar a través de ninguna área de la cama, debe hacer una herramienta temporal.
Por favor, use un trozo de cinta adhesiva transparente y dóblela para encerrar la parte pegajosa.
Dibuje dos líneas como en las fotos de abajo:
El centro de las líneas en la cinta será el centro de la entrada redonda.
(Se sugiere marcar dos marcas como los puntos rojos en la foto de abajo para alinear las líneas en la cinta).

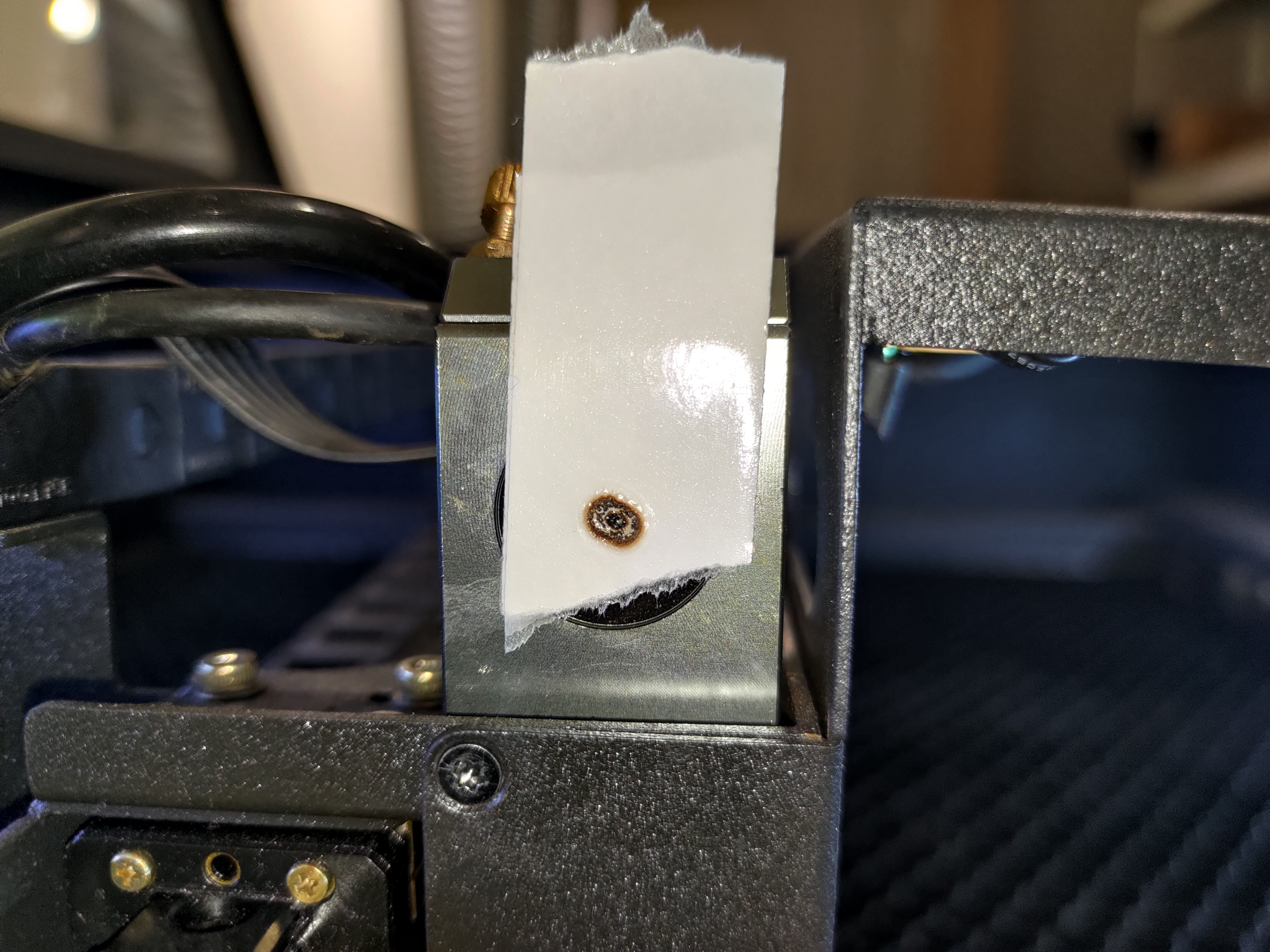

Paso 8-5-1 - Cree el punto:

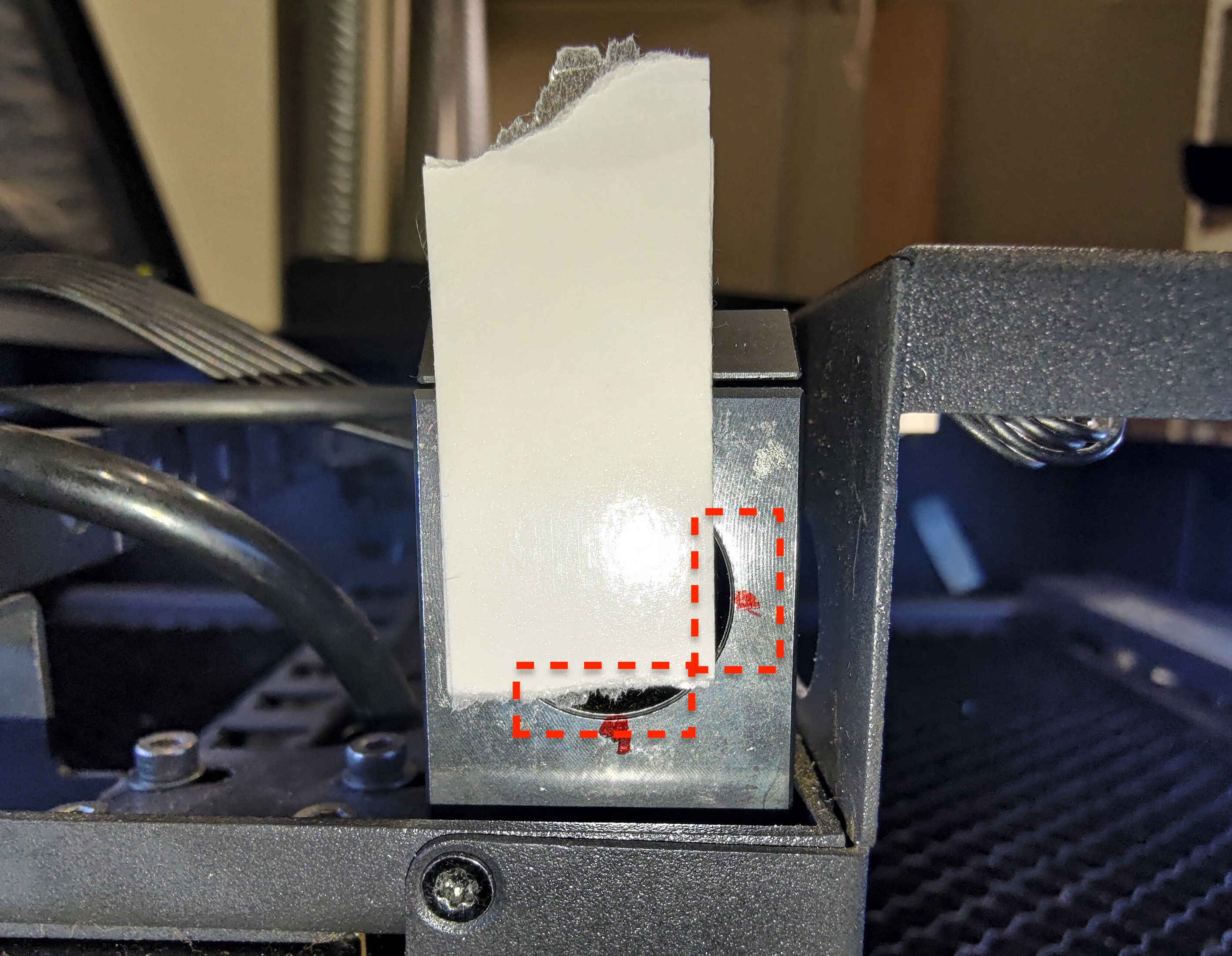

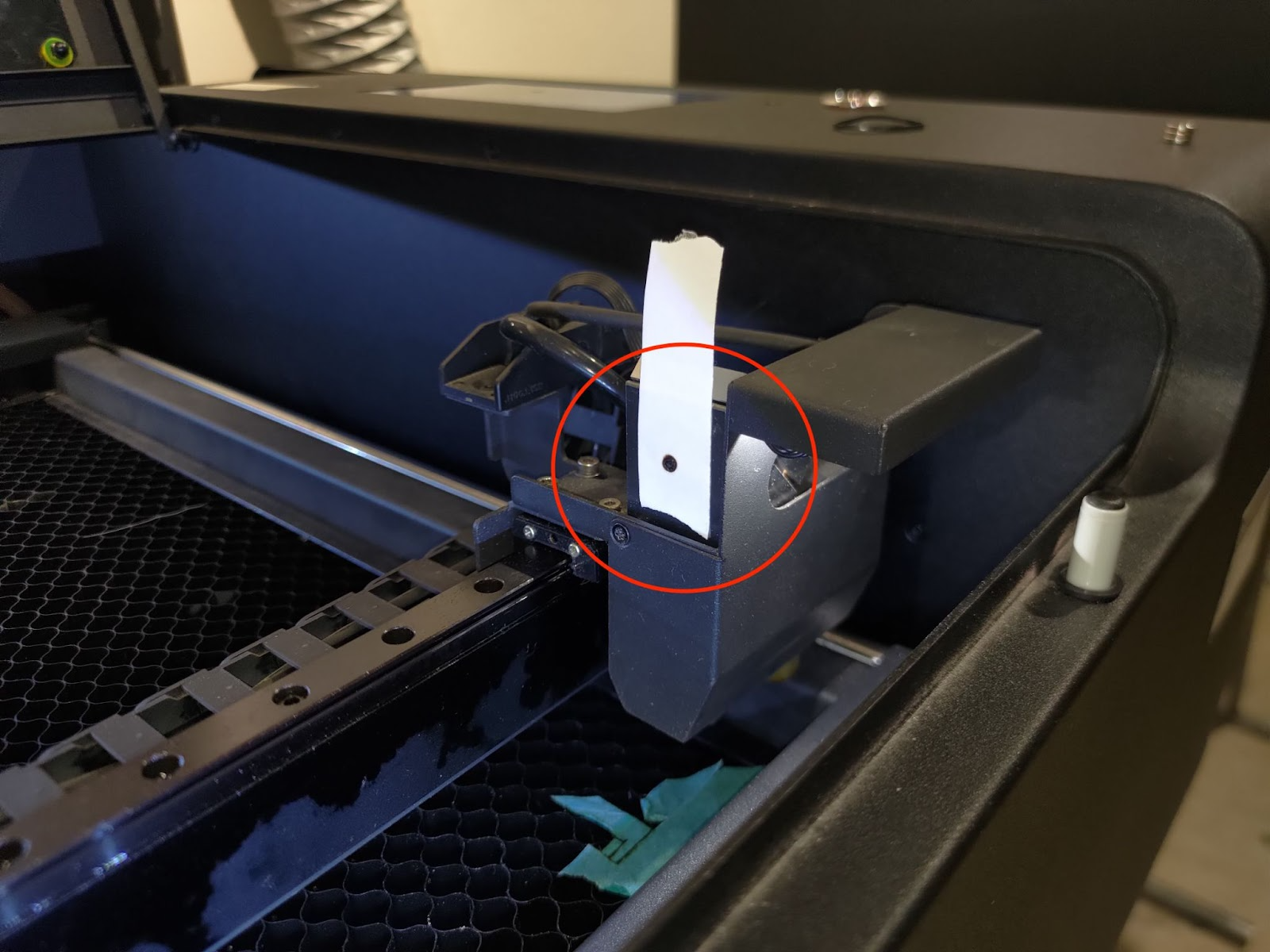

Coloque una cinta de 2 capas en la entrada del 3er espejo.
No cubra completamente el círculo (entrada), deje un poco fuera para alinear la posición de la herramienta OPA.
Mueva el cabezal al centro de la cama, y haga 5 pulsos.

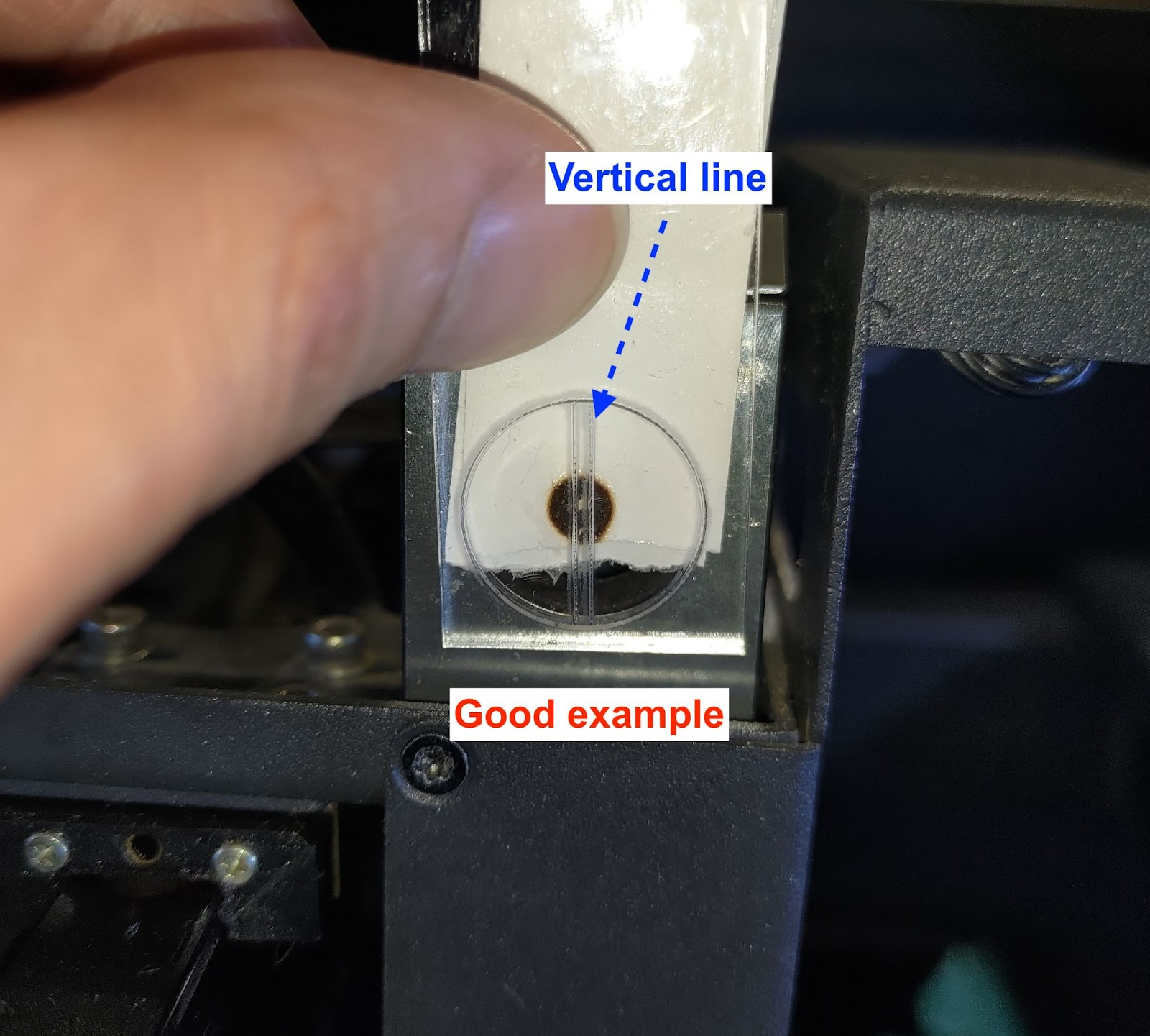

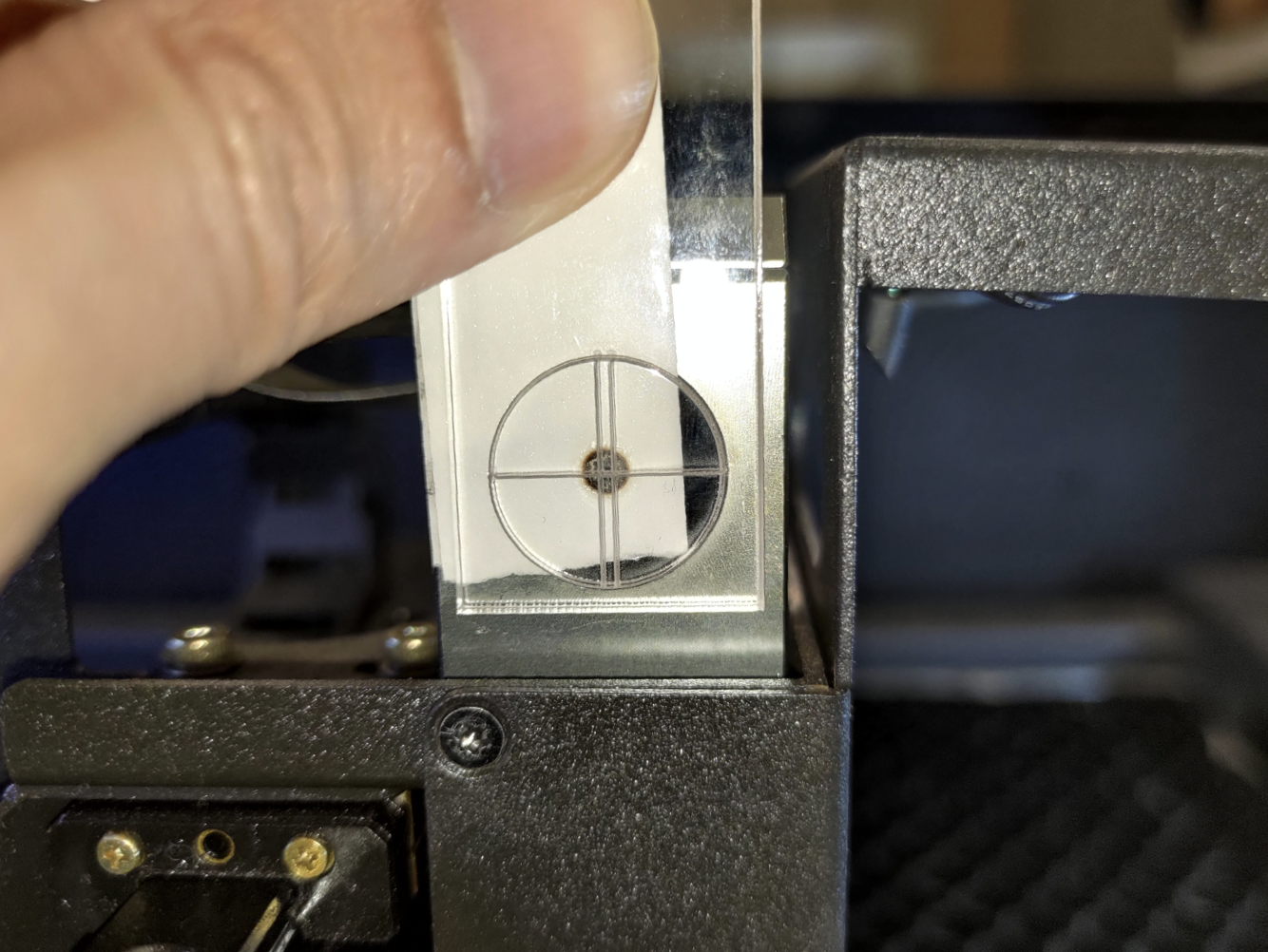

Paso 8-5-2 - Compruebe la línea vertical con la herramienta:
Utilice la herramienta para comprobar si el punto está en el centro verticalmente.

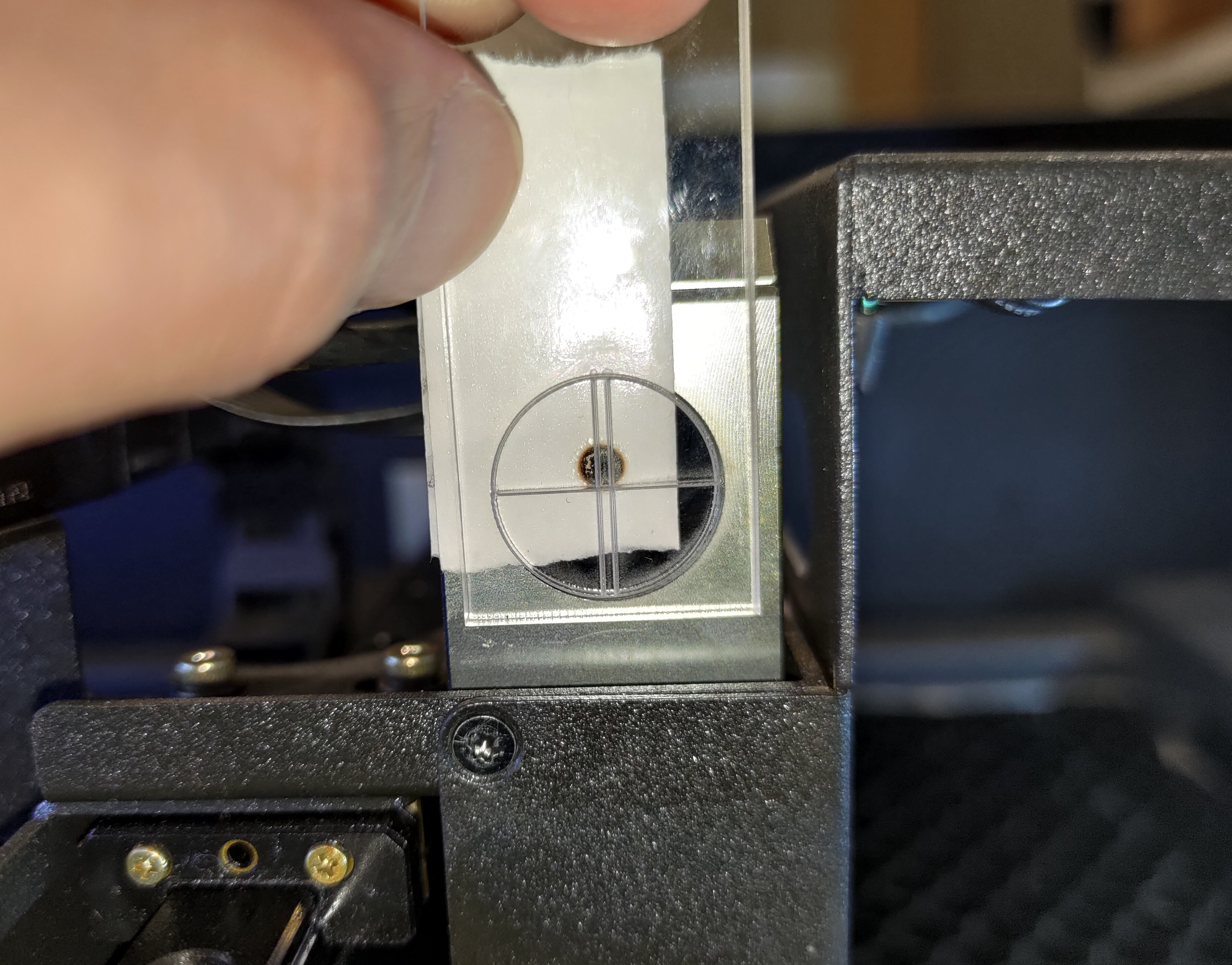

Para la herramienta de acrílico:

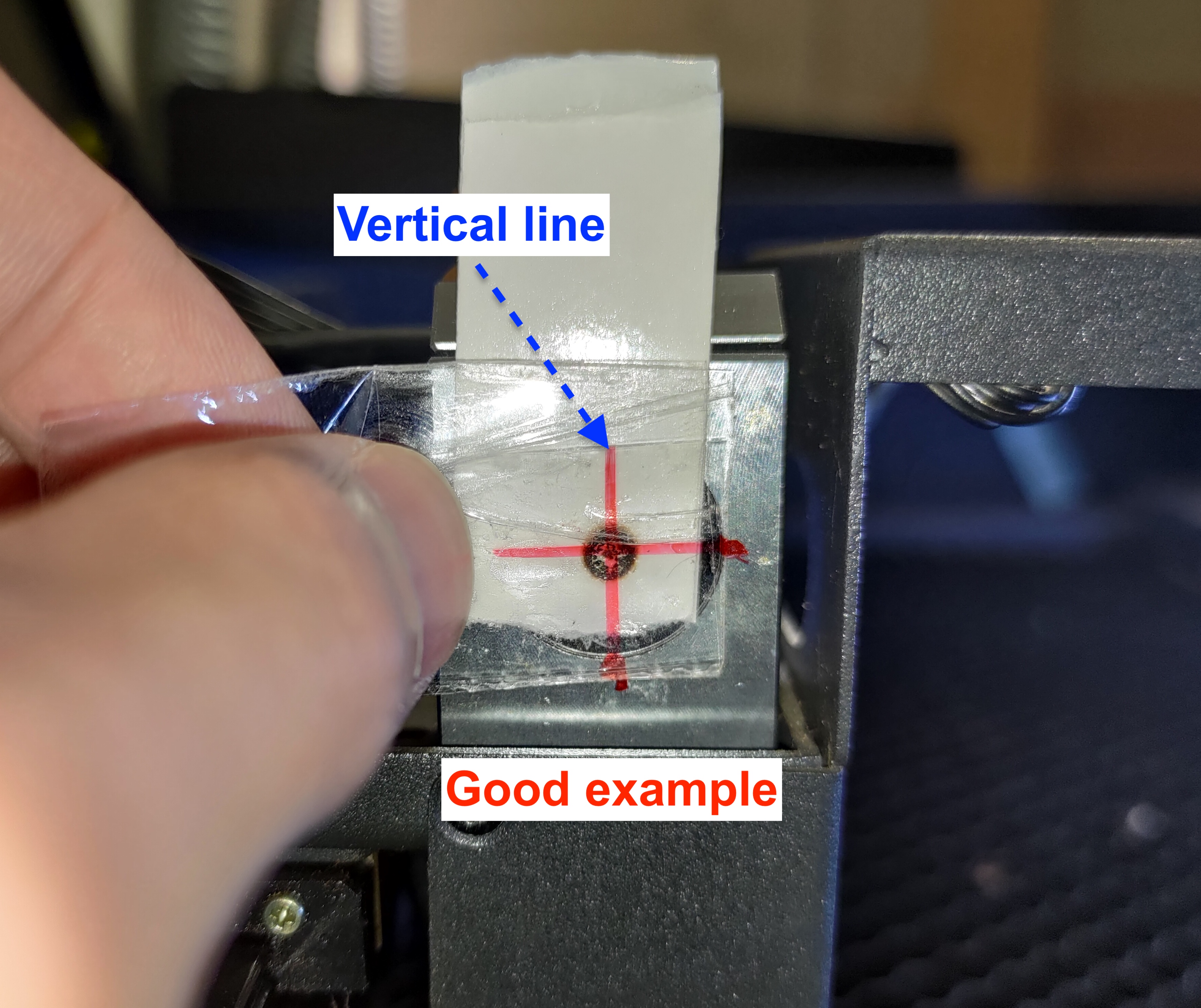

Para la herramienta de cinta:
- Si su punto está en el centro, por favor, pase al paso 8-5-3.
- Si su punto no está en el centro, por favor, consulte las instrucciones sobre cómo ajustar la posición del cabezal láser a continuación.

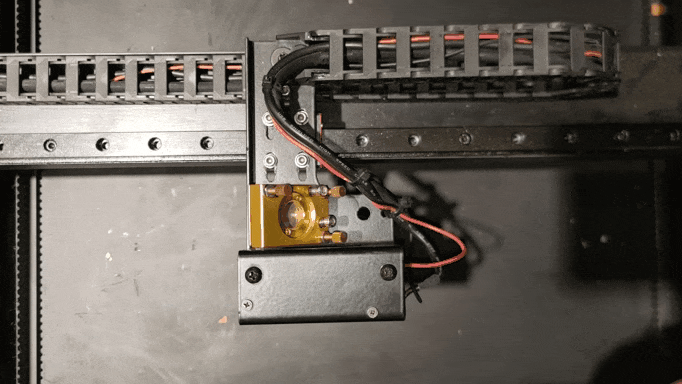

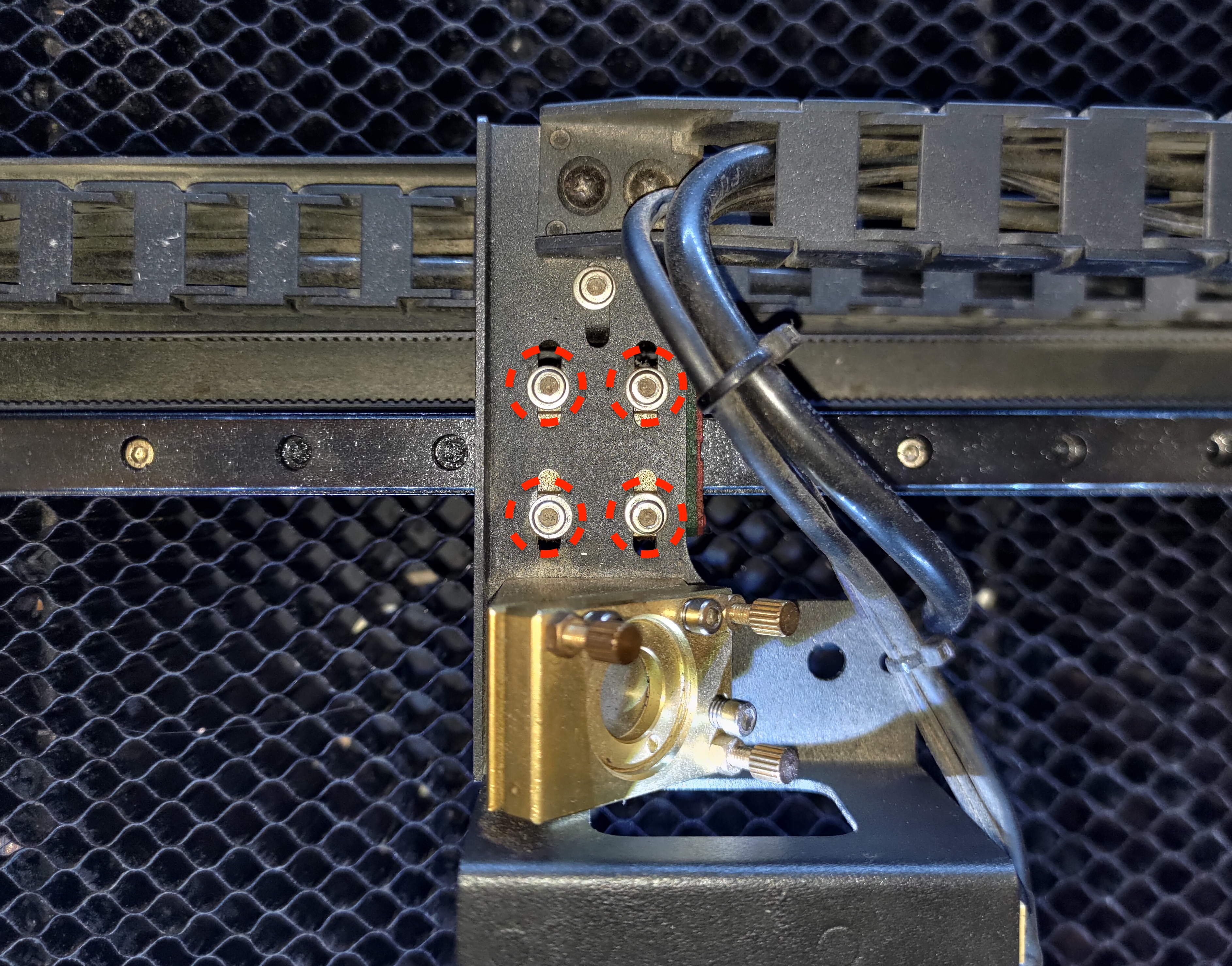

Afloje ligeramente estos 4 tornillos:
Después de aflojar los tornillos, el cabezal ahora puede ser empujado hacia adentro o hacia afuera.
- Empujar hacia afuera:
- Empujar hacia adentro:
Después de mover el cabezal, por favor, atornille de nuevo los tornillos y la calibración de la cámara debe ser realizada.

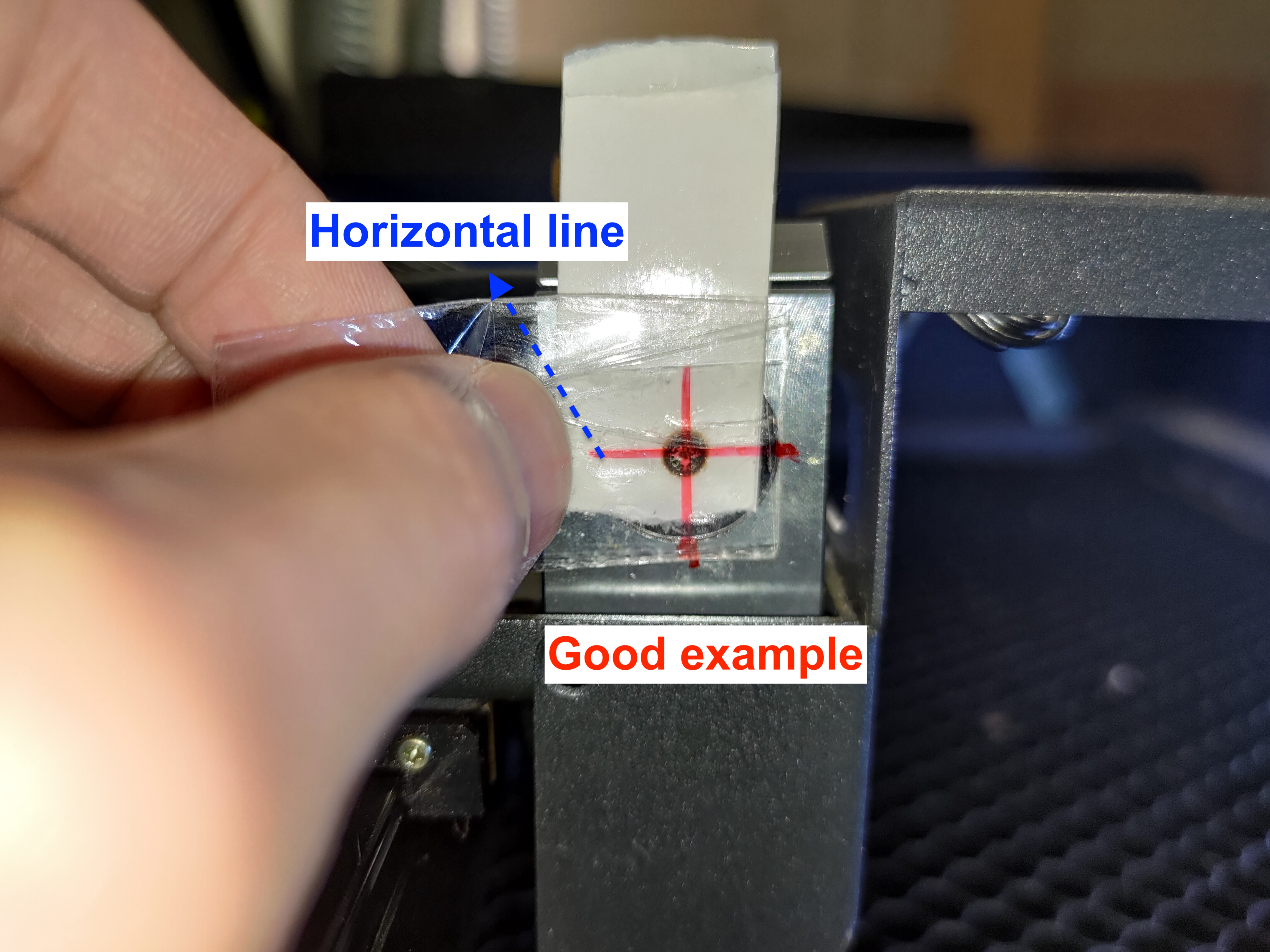

Paso 8-5-3 - Compruebe la línea horizontal con la herramienta:
Después de comprobar la línea vertical, por favor, utilice la herramienta para comprobar la línea horizontal en la que el punto tiene que estar en el centro o un poco por encima de la línea será aceptado también.

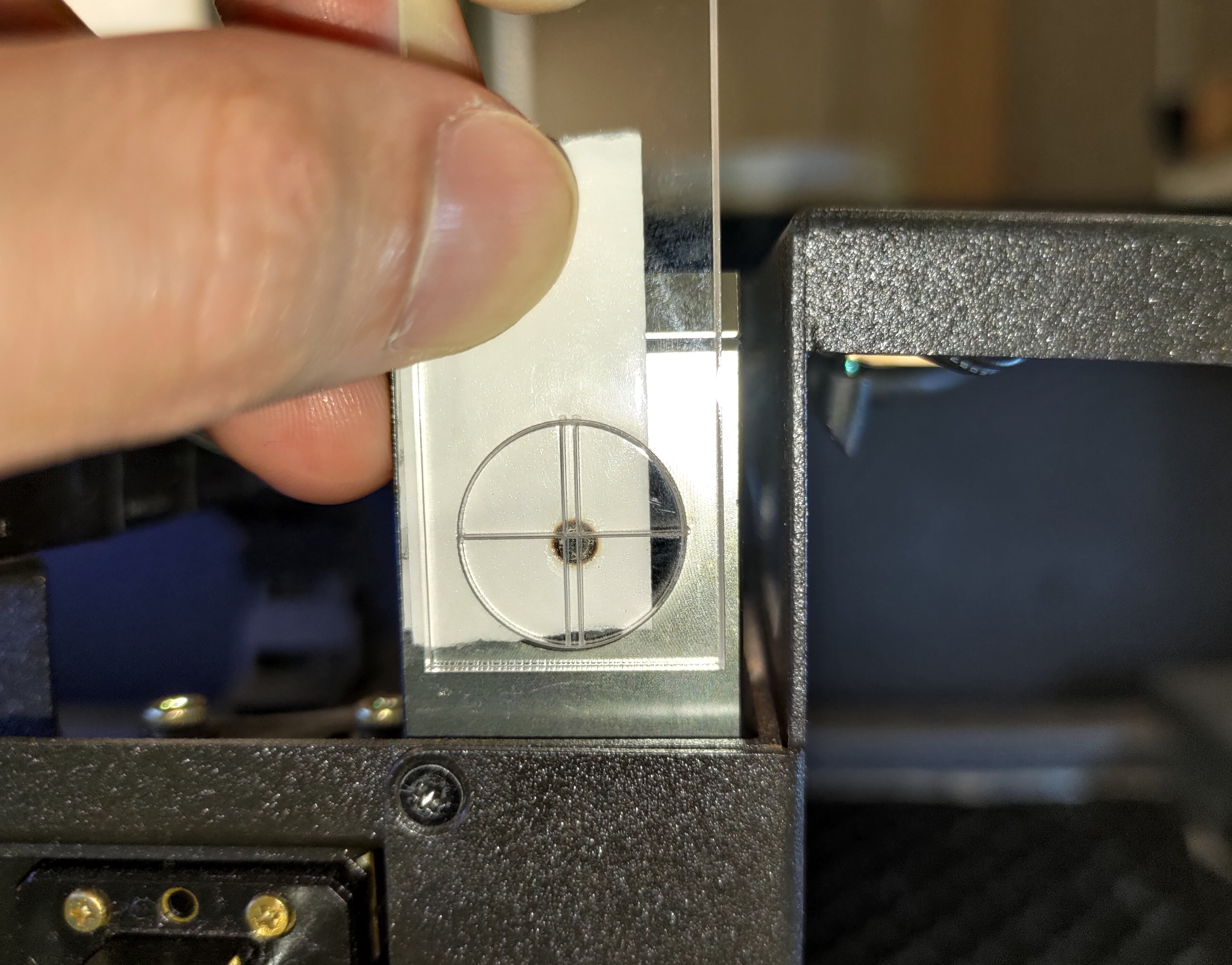

Herramienta de acrílico - Ejemplo perfecto:
Herramienta de acrílico - Ejemplo aceptable:

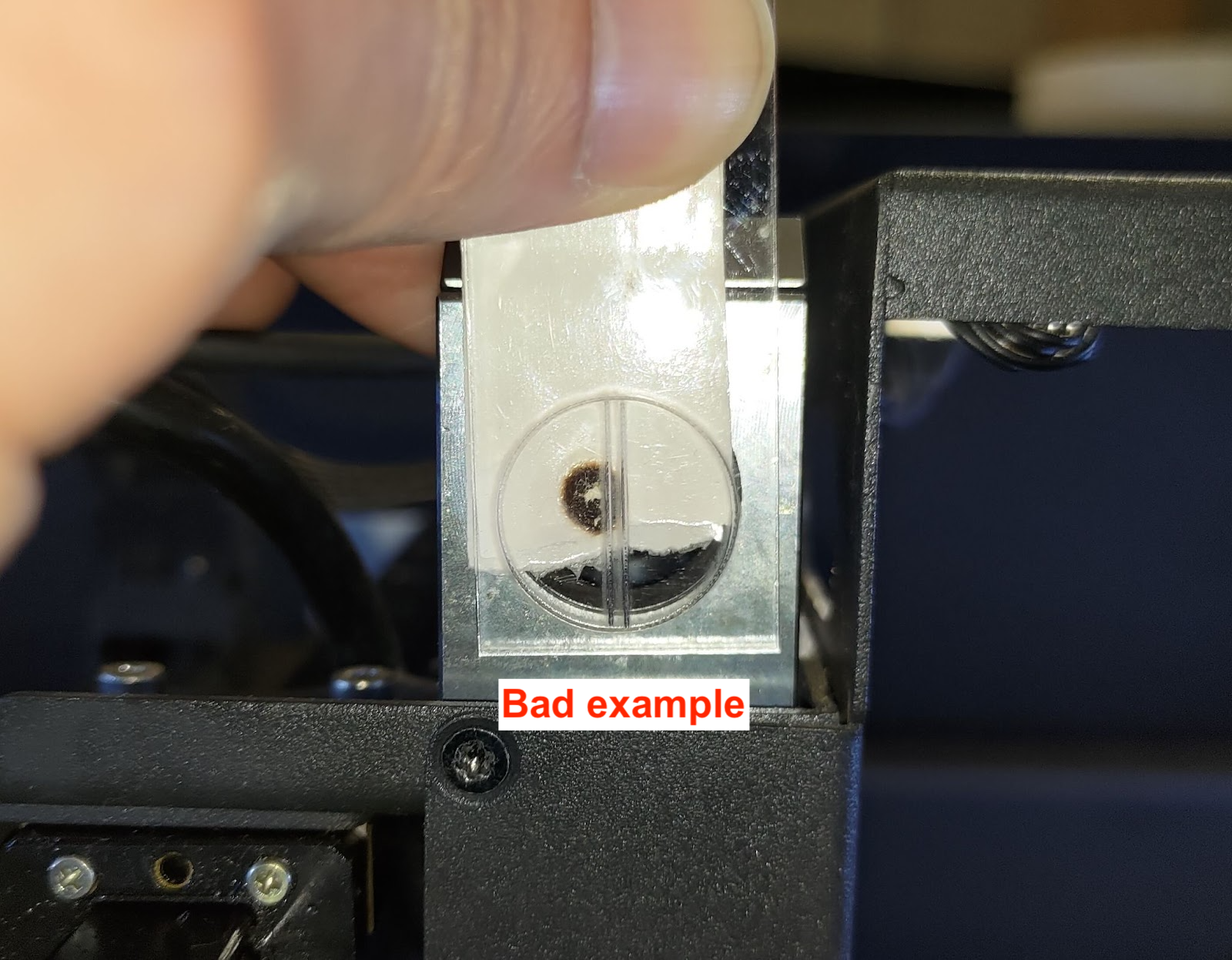

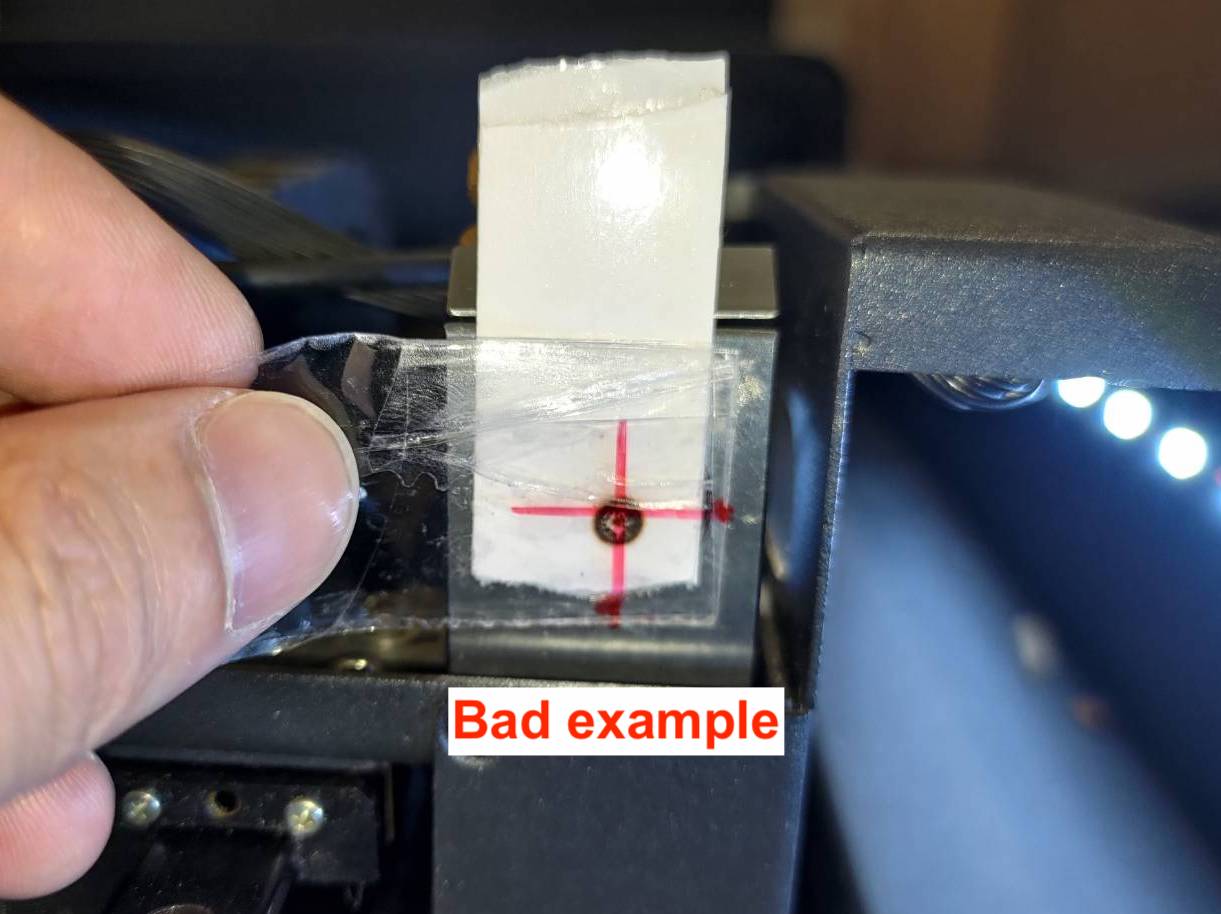

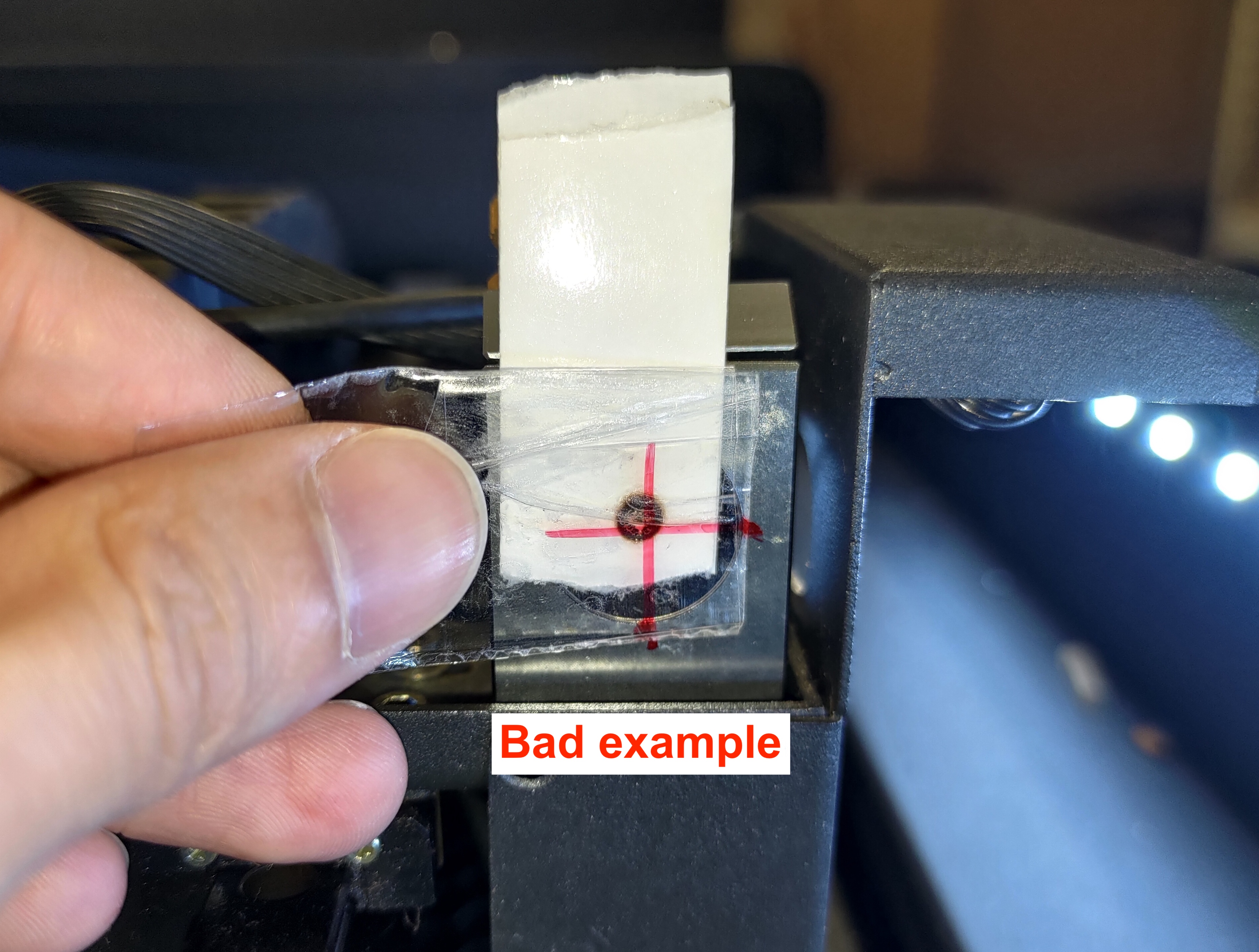

Herramienta de acrílico - Mal ejemplo:
Para la herramienta de cinta:
Si su punto está por debajo de la línea horizontal, por favor, contacte con su distribuidor local y indique que su punto está por debajo de la línea horizontal.
Paso 8-6 - Recoja la cinta del 3er espejo:
Coloque una cinta de dos capas en el 3er espejo y mueva el cabezal a la posición media-izquierda .
Haga 3 pulsos para crear el primer punto.
Mantenga la misma cinta en el 3er espejo y mueva el cabezal a la posición media-derecha.
Haga 3 pulsos para crear el segundo punto.
Retire la cinta del 3er espejo y colóquela sobre el papel.
Anote la posición y el número de pulsos como en la foto de abajo.
Paso 9 - Compruebe la trayectoria desde el 3er espejo hasta la punta de la boquilla:
Habrá dos ubicaciones para comprobar.
La primera es el centro de la cama.
Resumen del paso:

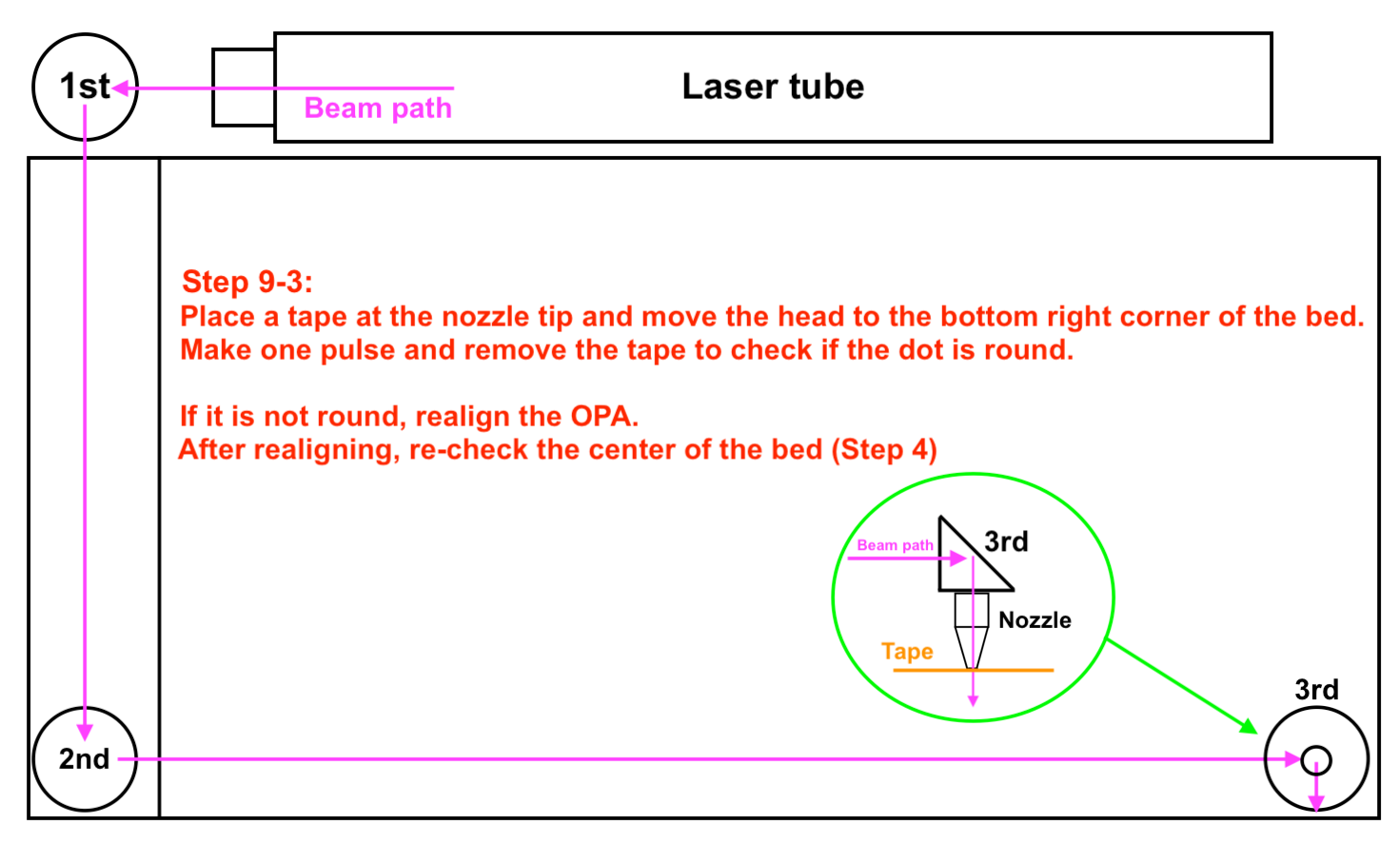

La otra es la esquina inferior derecha de la cama:
Resumen del paso:

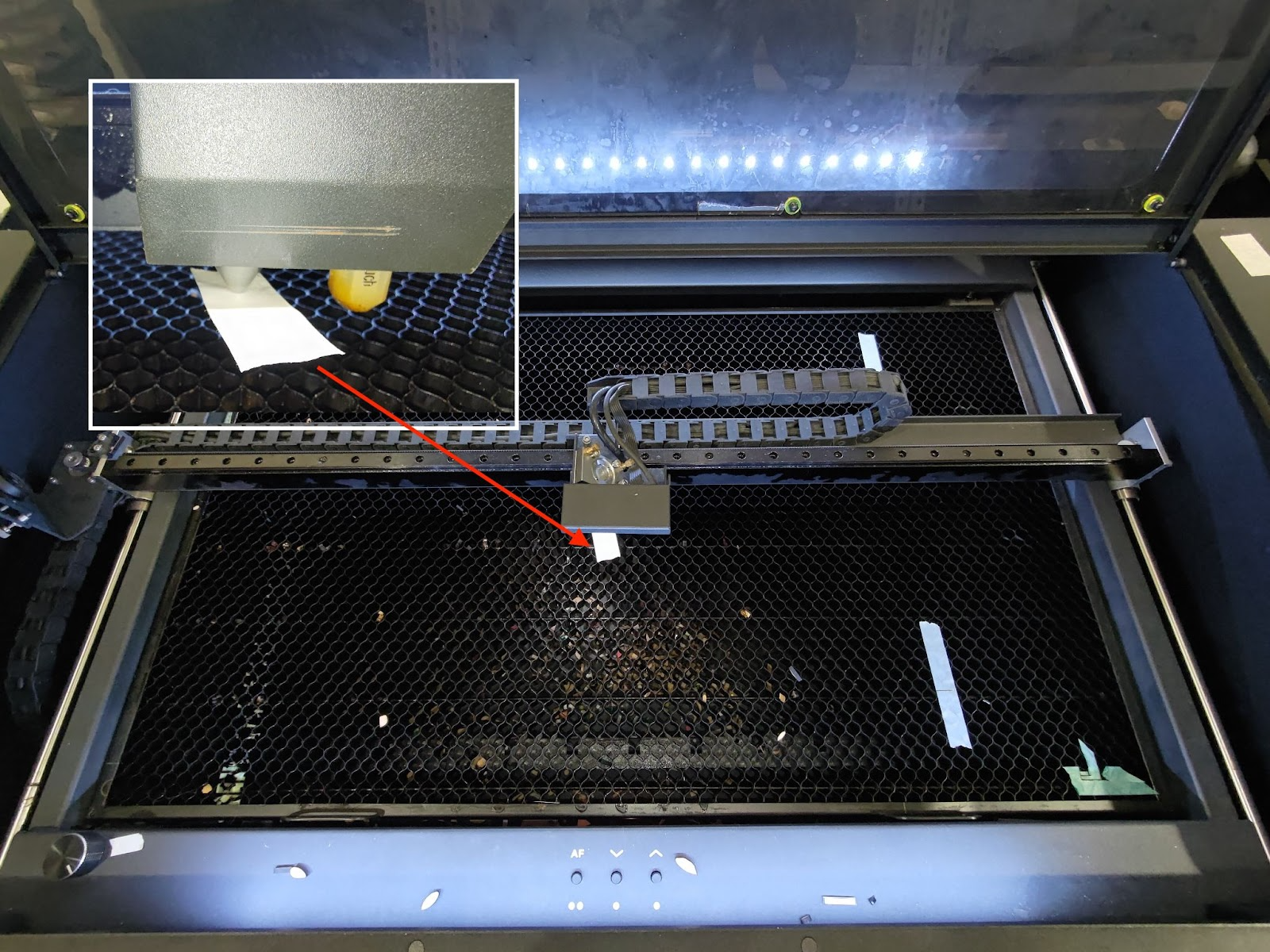

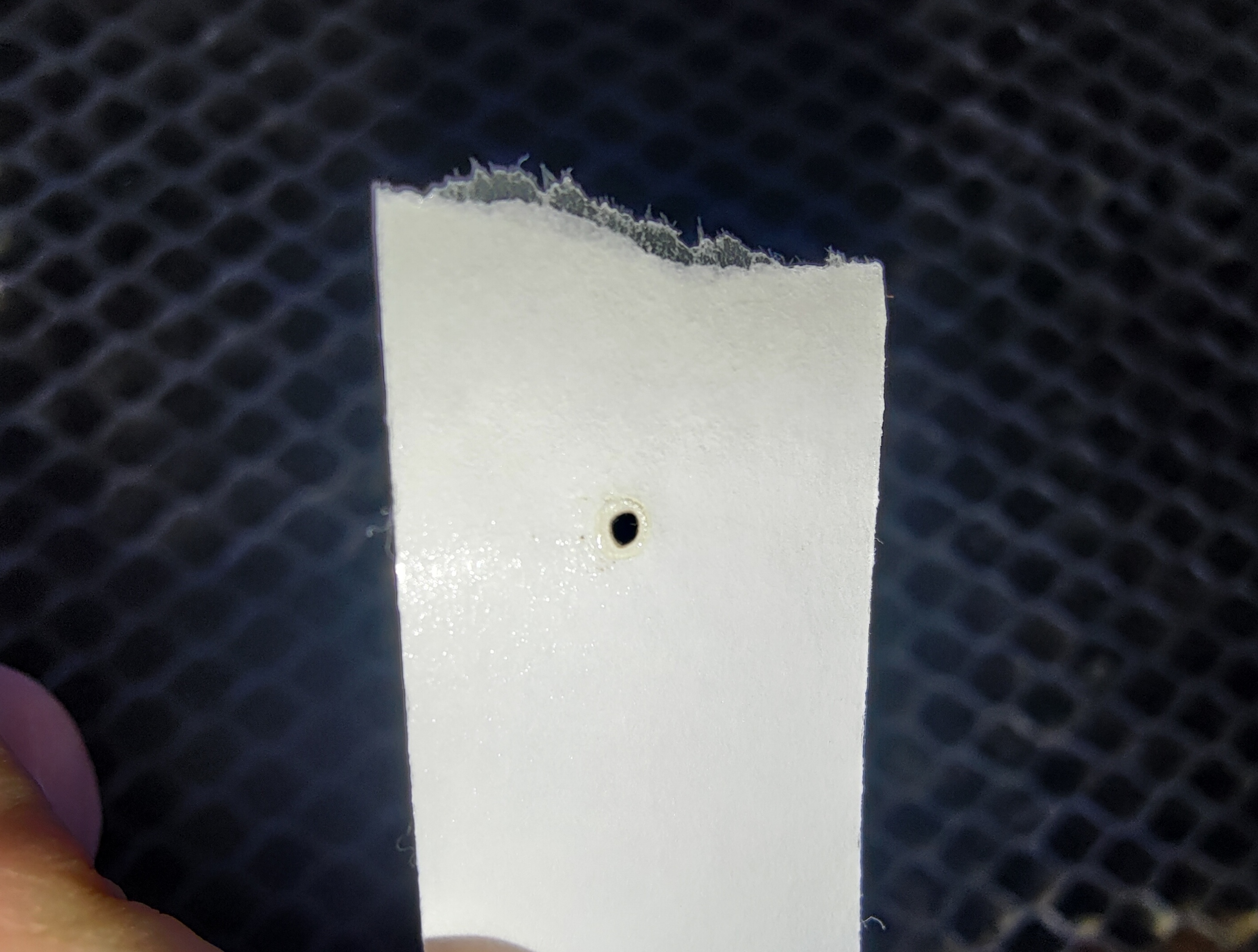

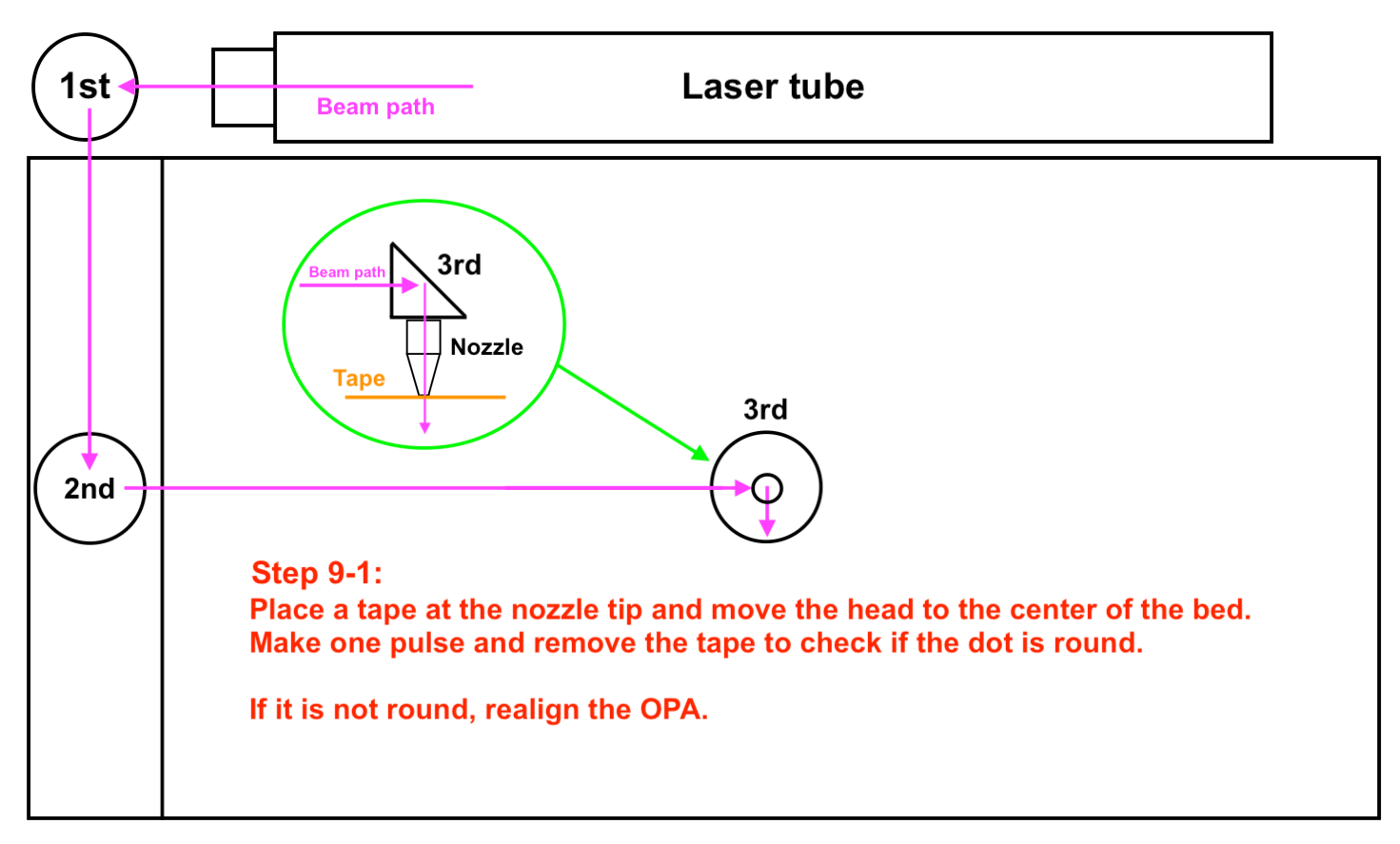

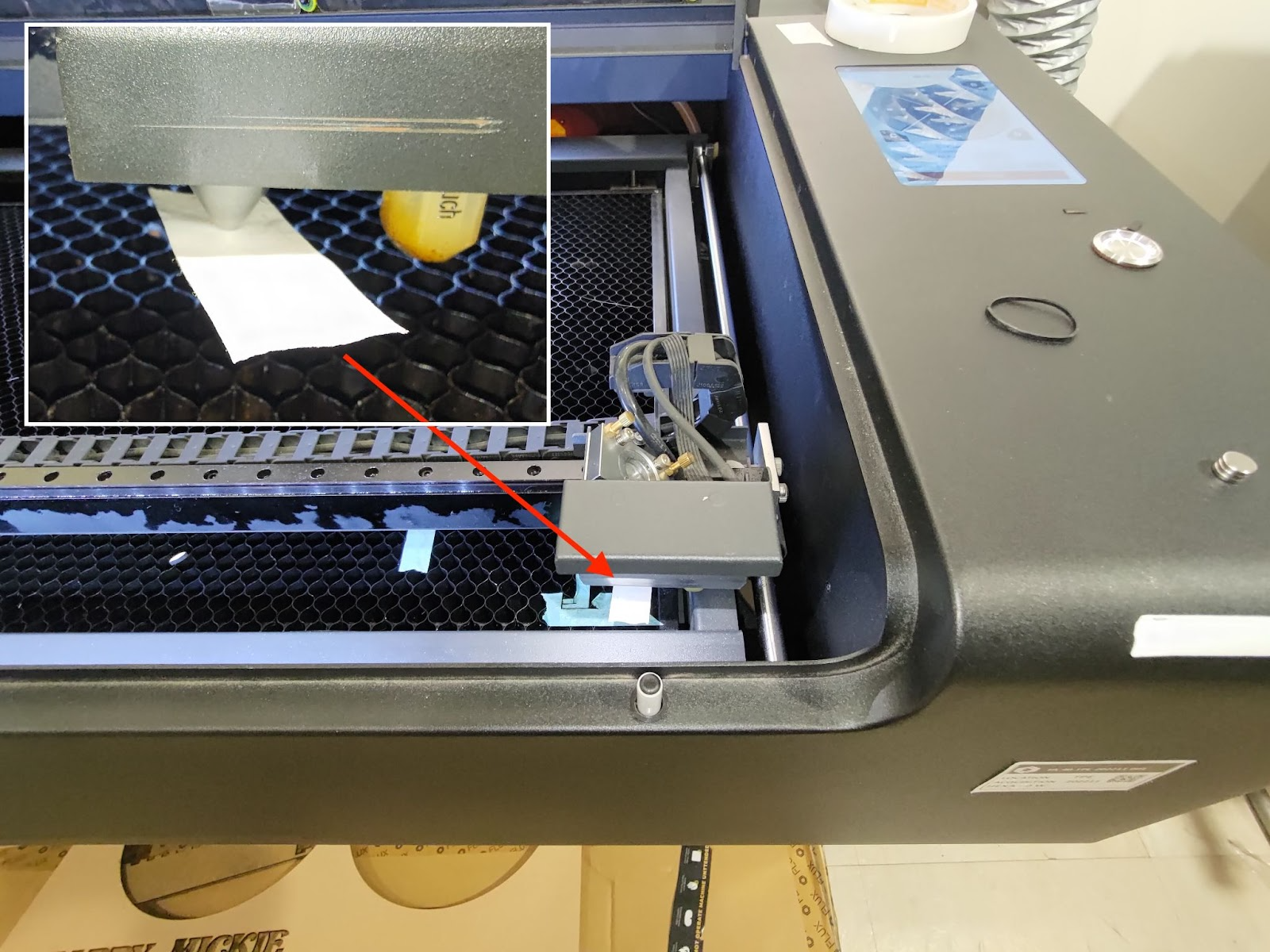

Paso 9-1 - Compruebe la trayectoria del eje Z en el centro de la cama
Coloque una cinta de una sola capa en la punta de la boquilla y mueva el cabezal láser al centro de la cama, luego haga un pulso.
Retire la cinta y compruebe si el punto es redondo.
Buen ejemplo:
Malos ejemplos:
- Si su punto es redondo, pase al paso 9-3
- Si su punto no es redondo, pase al paso 9-2 para realinear la trayectoria óptica desde el 3er espejo hasta la cama (eje Z), que no es lo suficientemente vertical.
- Si no encuentra ningún punto en la cinta, consulte las instrucciones para el ajuste avanzado. [5-3 Ajuste avanzado de la trayectoria óptica]
Paso 9-2 - Ajuste la trayectoria del eje Z en el centro de la cama
Este paso le enseñará cómo alinear la trayectoria vertical desde el tercer espejo hasta la cama ajustando los tornillos del tercer espejo.
Hay tres tornillos en el tercer espejo, y girarlos en el sentido de las agujas del reloj o en sentido contrario cambiará la trayectoria vertical del haz, lo que significa que la posición del pequeño punto en la cinta cambiará.
Tenga en cuenta que cada vez que ajuste el tornillo, la trayectoria puede cambiar. Para garantizar la precisión, debe encontrar un área despejada para pegar la cinta en la punta de la boquilla. La cinta se puede reutilizar hasta que se agote toda el área despejada.
Paso 9-2-1 - Apunte al tornillo que se ajustará:
Determine la posición del punto vertical y apunte al tornillo y su dirección de rotación.
Primero, deberá conocer toda el área a la que puede moverse el punto.
En realidad, es la misma área que la punta de la boquilla. La marca presionada en la cinta es el área.
A continuación, busque el número que sea similar a su vertical posición del punto
Gráfico esquemático:
Antes de ajustar el tornillo, aprenda a aflojar correctamente la tuerca:
Use los alicates para sostener el tornillo, luego afloje la tuerca con la llave de doble cabeza girándola en sentido antihorario.
Para #1:
El punto vertical debe ir a la derecha para ser redondo y estar en el centro.
Cuando se enfrente a la parte delantera de la máquina:
El tornillo superior izquierdo deberá girarse en sentido antihorario.
Por favor, consulte la foto de abajo.
Para #2:
El punto vertical debe ir hacia abajo a la derecha para ser redondo y estar en el centro.
Cuando se enfrente a la parte delantera de la máquina:
El tornillo superior izquierdo deberá girarse en sentido antihorario para ir a la derecha.
El tornillo inferior derecho deberá girarse en el sentido de las agujas del reloj para bajar.
Por favor, consulte la foto de abajo.
Para #3:
El punto vertical debe ir hacia abajo para ser redondo y estar en el centro.
Cuando se enfrente a la parte delantera de la máquina:
El tornillo inferior derecho deberá girarse en el sentido de las agujas del reloj para bajar.
Por favor, consulte la foto de abajo.
Para #4:
El punto vertical debe ir hacia abajo a la izquierda para ser redondo y estar en el centro.
Cuando se enfrente a la parte delantera de la máquina:
El tornillo superior derecho deberá girarse en sentido antihorario.
Por favor, consulte la foto de abajo.
Para #5:
El punto vertical debe ir a la izquierda para estar redondo y centrado.
Cuando se enfrente a la parte delantera de la máquina:
El tornillo superior izquierdo deberá girarse en sentido horario.
Por favor, consulte la foto de abajo.
Para #6:
El punto vertical debe ir arriba a la izquierda para estar redondo y centrado.
Cuando se enfrente a la parte delantera de la máquina:
El tornillo superior izquierdo deberá girarse en sentido horario para ir a la izquierda.
El tornillo inferior derecho deberá girarse en sentido antihorario para subir.
Por favor, consulte la foto de abajo.
Para #7:
El punto vertical debe subir para estar redondo y centrado.
Cuando se enfrente a la parte delantera de la máquina:
El tornillo inferior derecho deberá girarse en sentido antihorario para subir.
Por favor, consulte la foto de abajo.
Para #8:
El punto vertical debe ir arriba a la derecha para estar redondo y centrado.
Cuando se enfrente a la parte delantera de la máquina:
El tornillo superior derecho deberá girarse en sentido horario.
Por favor, consulte la foto de abajo.
Paso 9-2-2 - Apretar la tuerca después del ajuste:
Por favor apriete la tuerca después de ajustar el tornillo girándolo en sentido horario.
Paso 9-3 - Comprobar la trayectoria del eje Z en la esquina inferior derecha de la cama
Coloque una cinta de una sola capa en la punta de la boquilla y mover el cabezal láser a la esquina inferior derecha de la cama, luego haga un pulso.
Retire la cinta y compruebe si el punto es redondo.
(Es normal que el punto de la esquina sea más pequeño que el punto central. Por favor, consulte los ejemplos a continuación.)
Buen ejemplo:
Ejemplos aceptables:
Malos ejemplos:
- Si el punto no es redondo, vuelva al paso 9-4 para realinear la trayectoria óptica desde el tercer espejo hasta la cama (eje Z) que no es lo suficientemente vertical.
- Si el punto es redondo, pase al paso 9-5.
Paso 9-4 - Ajustar la trayectoria del eje Z en la esquina inferior derecha de la cama
- Consulte el paso 9-2 y complete el ajuste. El método de ajuste es el mismo que para ajustar el punto en el centro de la cama.
- Por favor, vuelva a comprobar el punto vertical en el centro después de ajustar la esquina inferior derecha.
- Si no es posible que ambas posiciones sean redondas al mismo tiempo, omita el ajuste de la esquina inferior derechar y pase al paso 9-5 y siga con el paso 10.
Paso 9-5 - Recoger las cintas de la punta de la boquilla (eje Z):
Coloque una cinta de una sola capa en la punta de la boquilla y mueva el cabezal láser al centro de la cama, luego haga un pulso.
Retire la cinta del punta de la boquilla y colóquela sobre el papel.
Anote la posición y el número de pulsos como en la foto de abajo.
Coloque otro cinta de una sola capa en la punta de la boquilla y mover el cabezal láser a la esquina inferior derecha de la cama, luego haga un pulso.
Retire la cinta de la punta de la boquilla y colóquela sobre el papel.
Anote la posición y el número de pulsos como en la foto de abajo.
######################################################################
El proceso de ajuste de la trayectoria óptica ha finalizado.
- Si no tiene ningún problema con la máquina, puede detenerse aquí y desechar las cintas recolectadas.
- Si tiene algún problema relacionado con la alineación o la salida del láser, pase al Paso 10 y conserve las cintas recolectadas para solución de problemas e informes.
######################################################################
Paso 10 - Informes:
- Si su OPA está bien, pero la máquina tiene otros problemas, comuníquese con su distribuidor local y conserve las cintas recolectadas que se pueden compartir cuando el distribuidor se lo solicite.
- Si los puntos verticales en ambas posiciones no pueden estar al mismo tiempo, por favor recolecte dos cintas más y tome una foto más cercana de los puntos verticales, luego comparta las fotos de las cintas recolectadas con su distribuidor.
Siga los pasos a continuación:
- Utilice un trozo de cinta de dos capas. Haga el primer punto en la esquina superior izquierda con tres pulsos láser.
- Conserve la cinta y haga el segundo punto en la esquina superior derecha con 3 pulsos láser.
- Recoja la primera cinta. Anote la posición y el número de pulsos:
- Utilice otro trozo nuevo de cinta de dos capas. Haga el primer punto en la esquina inferior izquierda con tres pulsos láser.
- Conserve la cinta y haga el segundo punto en la esquina superior derecha con 3 pulsos láser.
- Recoja la última cinta. Anote la posición y el número de pulsos.
- Por último, tome una foto más cercana de los puntos de la punta de la boquilla.
#END
Comentarios
0 comentarios
Inicie sesión para dejar un comentario.
