Beambox / Beambox Pro - Reemplazo del tubo láser

(Por favor, active los subtítulos en inglés de YouTube)

Puede consultar el vídeo de beamo para la versión antigua de Beambox para reemplazar el tubo láser con el soporte de la versión anterior.

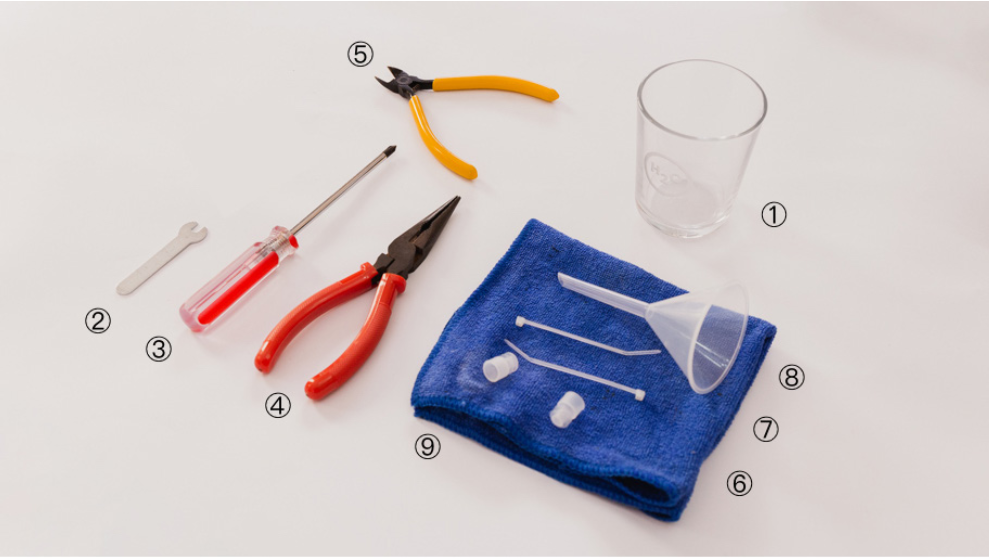

Herramientas

Caja de accesorios:
① llave pequeña
② embudo

Caja del tubo láser:
⑥ bridas
⑧ tapón de la manguera del tubo láser

Prepare usted mismo:
③ destornillador de estrella
④ alicates de punta fina
⑤ alicates de corte
⑨ paño
⑩ recipiente para agua

 Desconecte la alimentación antes de comenzar.

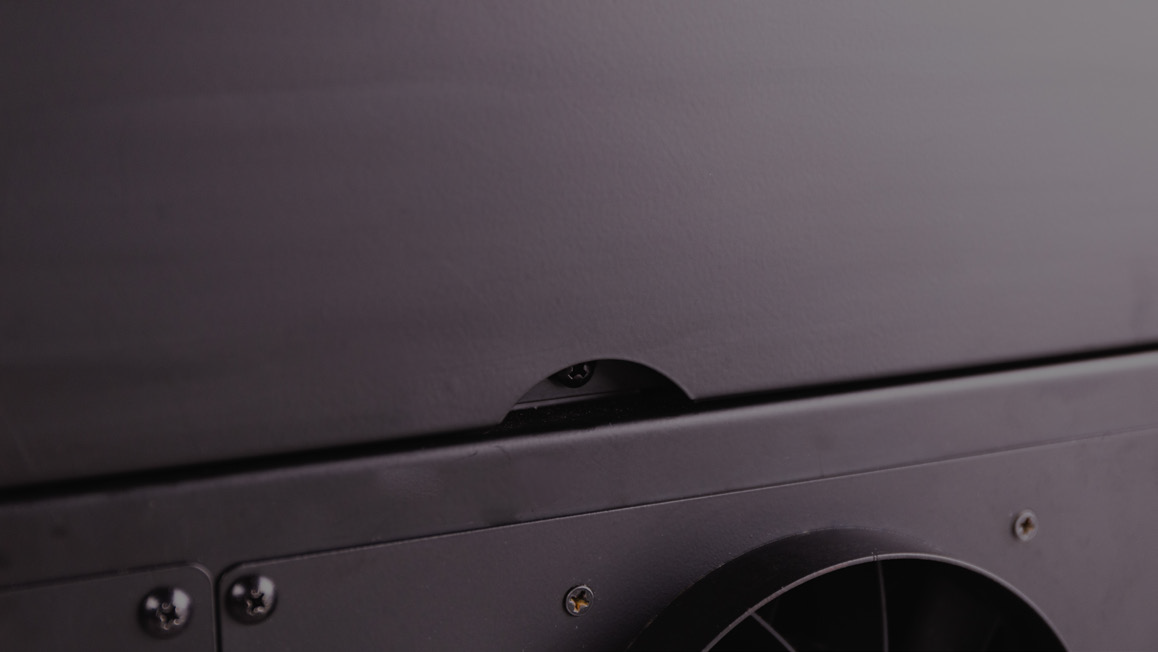

1. Retire el tornillo del interior del asa de la tapa trasera y luego abra la tapa.

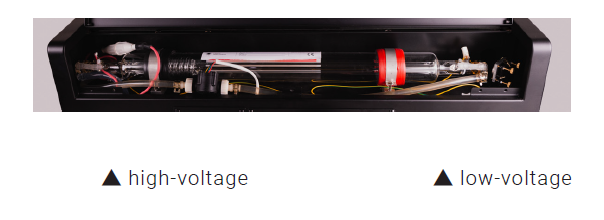

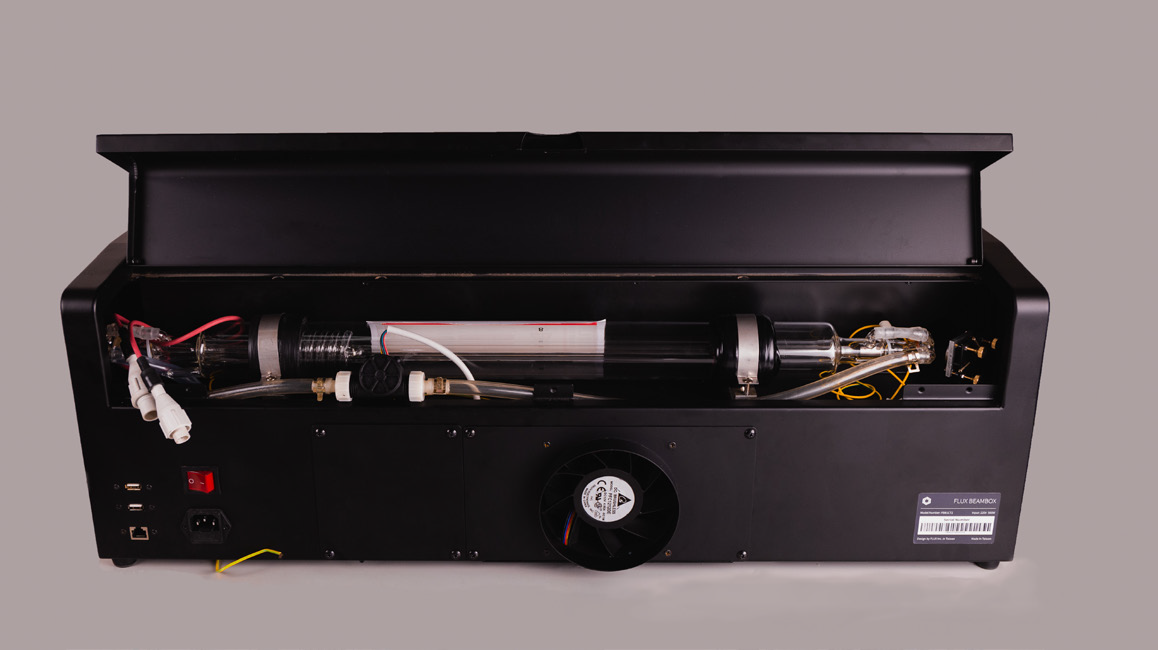

Un tubo láser tiene dos extremos. El que tiene el cable rojo y está más cerca de la pantalla táctil se denomina lado de alto voltaje. El otro, junto al primer espejo, se denomina lado de bajo voltaje.

2. Localice el conector blanco en el lado de alto voltaje. Gírelo para abrirlo y desconéctelo.

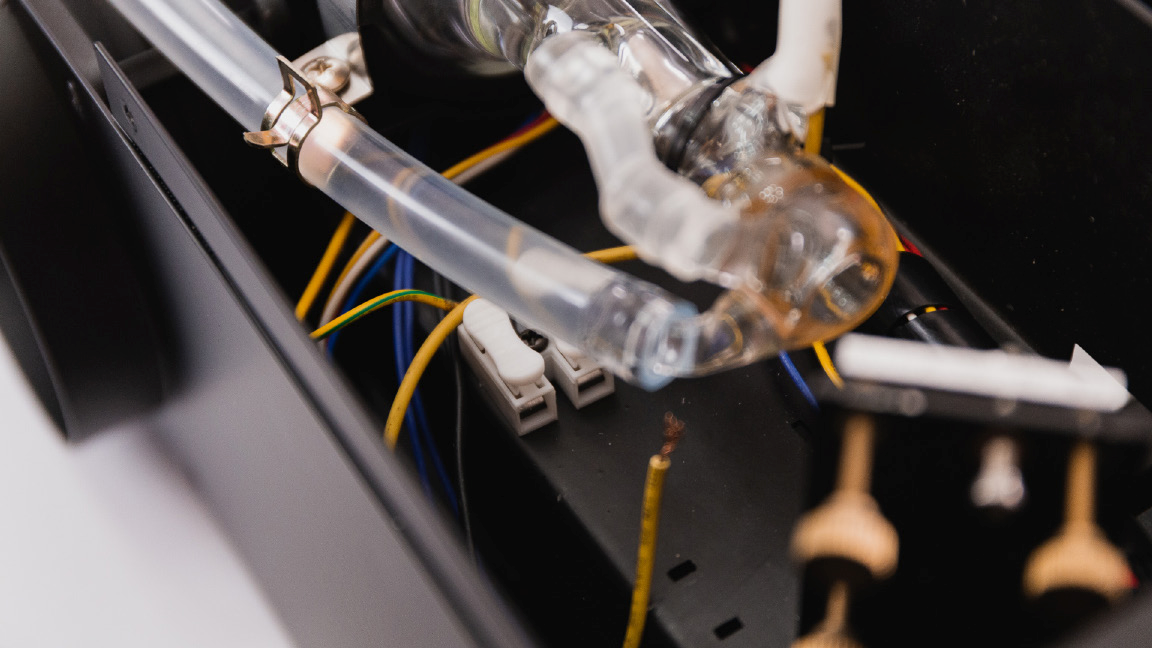

3. Localice el terminal blanco cerca del lado de bajo voltaje.

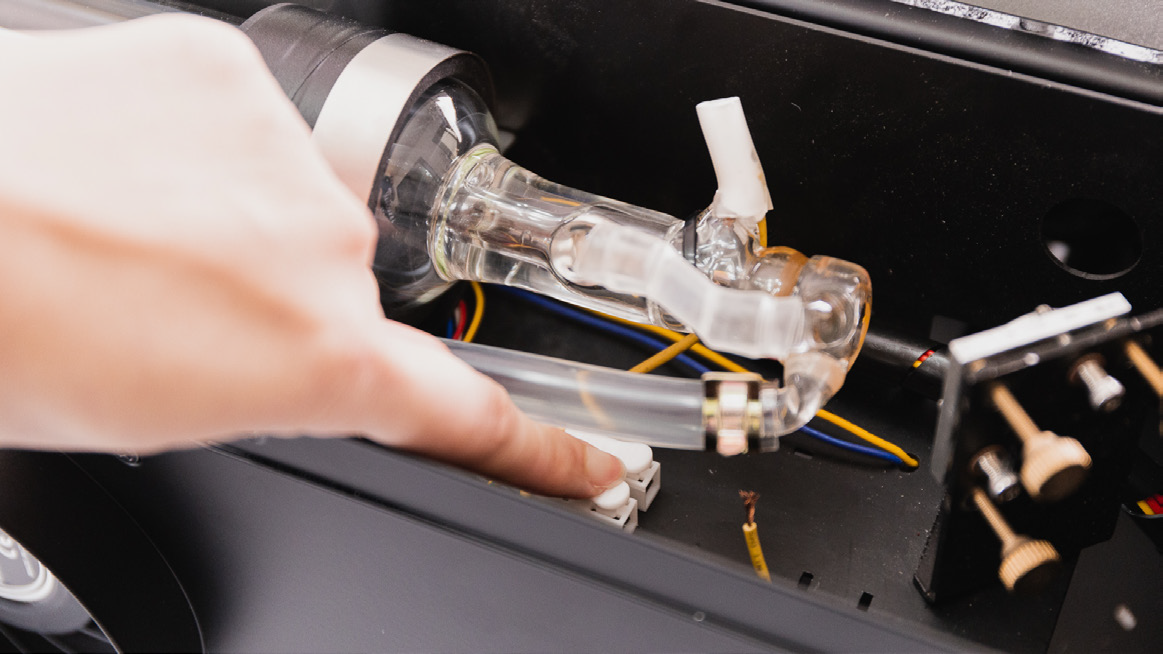

Presione el botón del terminal blanco para liberar y retirar el cable conectado al bajo voltaje.

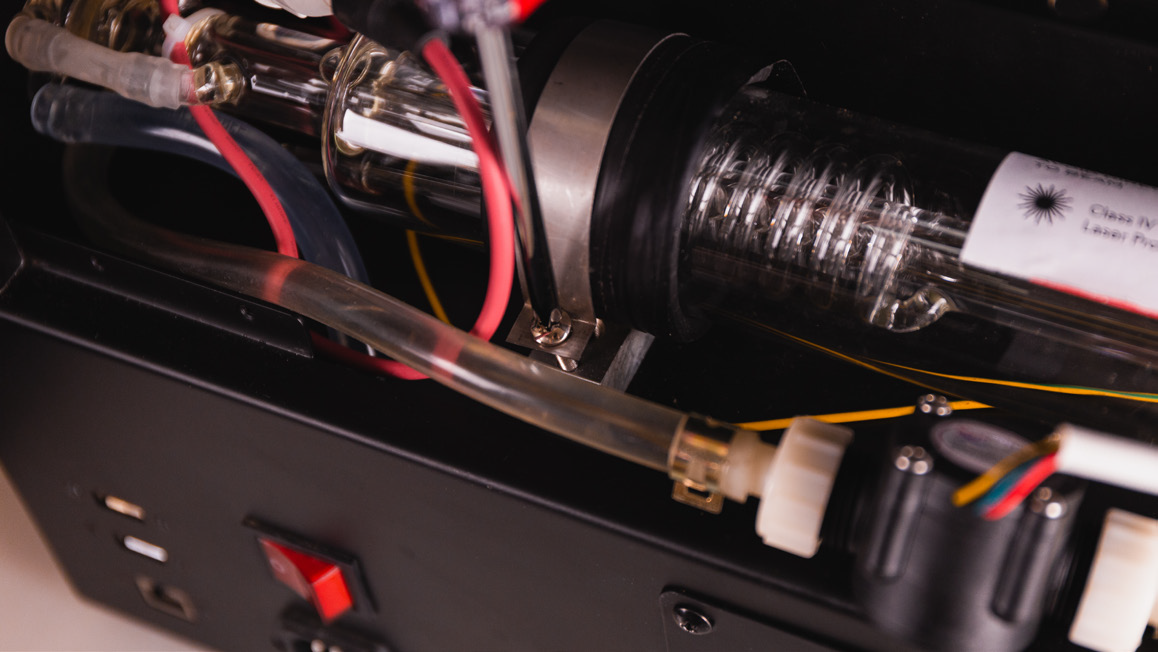

4. Retire los tornillos del soporte del tubo láser en ambos lados.

5. Aleje la abrazadera de la manguera del tubo láser con unos alicates. Extraiga el tubo láser del chasis y coloque el lado de bajo voltaje sobre un recipiente. Desconecte la manguera del tubo y drene el agua. Tape la manguera con un tapón cuando termine.

▲ Coloque el extremo de bajo voltaje sobre un recipiente.

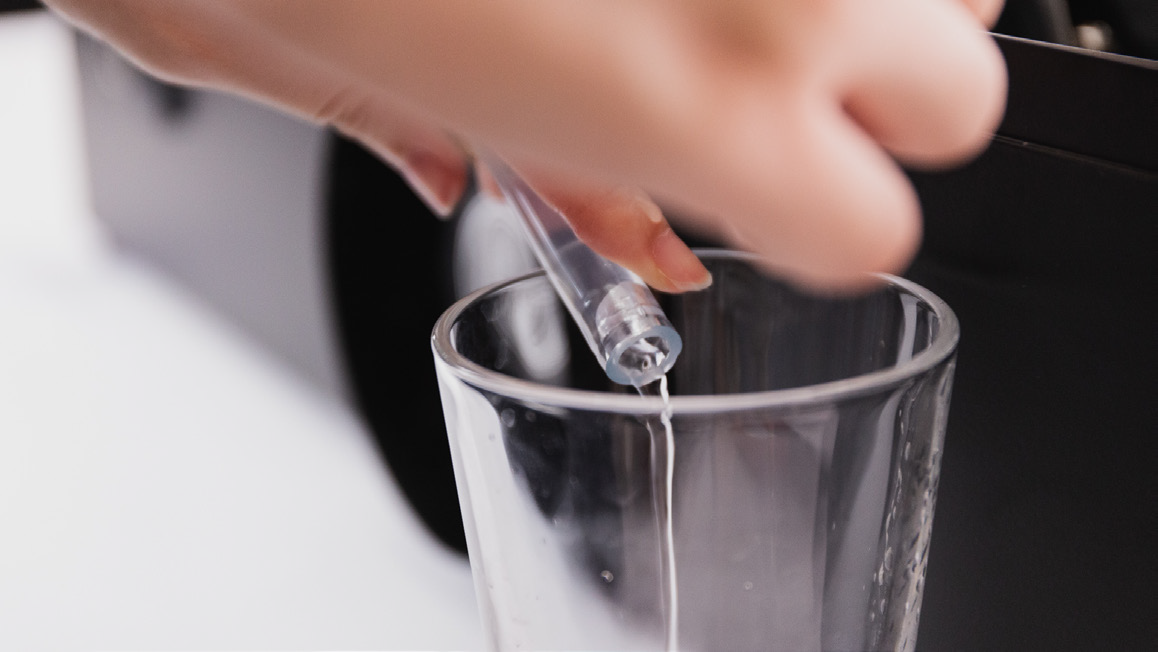

▲ Retire la manguera y drene el tubo

6. Coloque una toalla debajo del lado de alto voltaje. Corte la brida del extremo de la manguera con unos alicates de corte o tijeras. Retire la manguera para que el tubo quede completamente desconectado y pueda extraerse por completo.

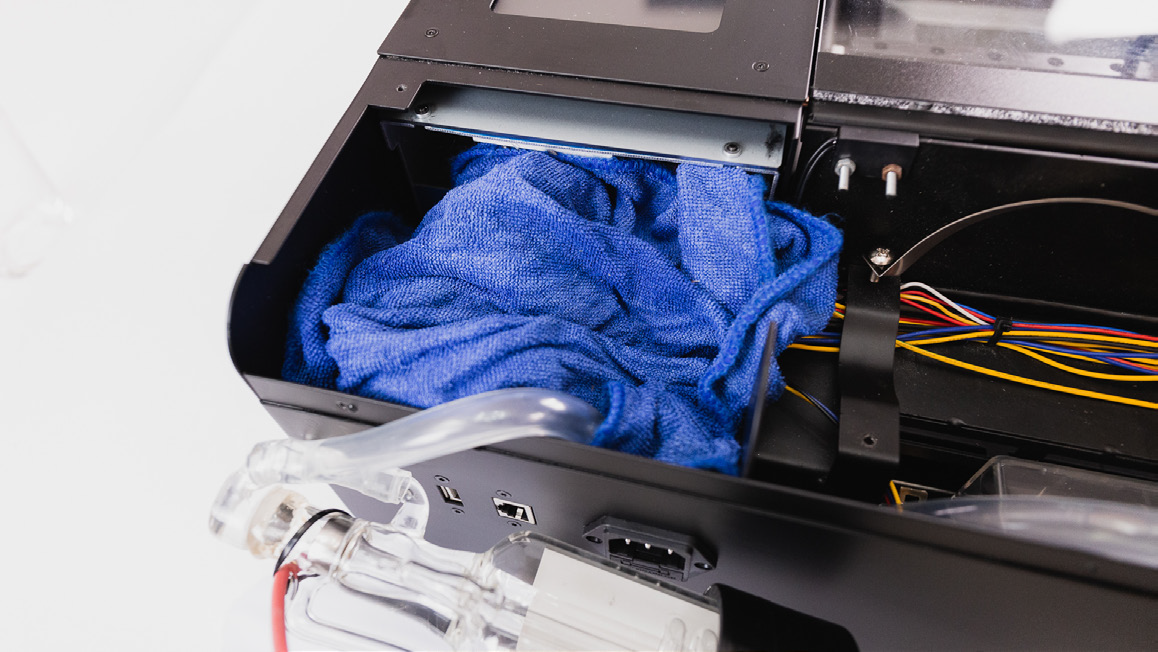

▲ Coloque un paño debajo del lado de alto voltaje.

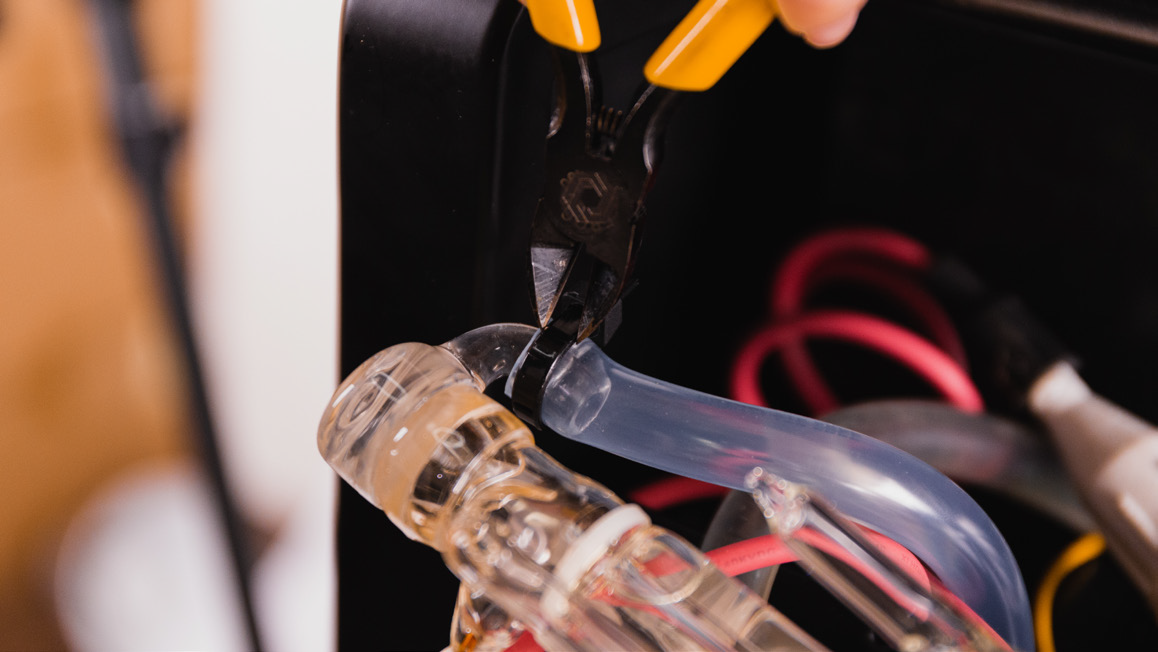

▲ Corte la brida del extremo de la manguera.

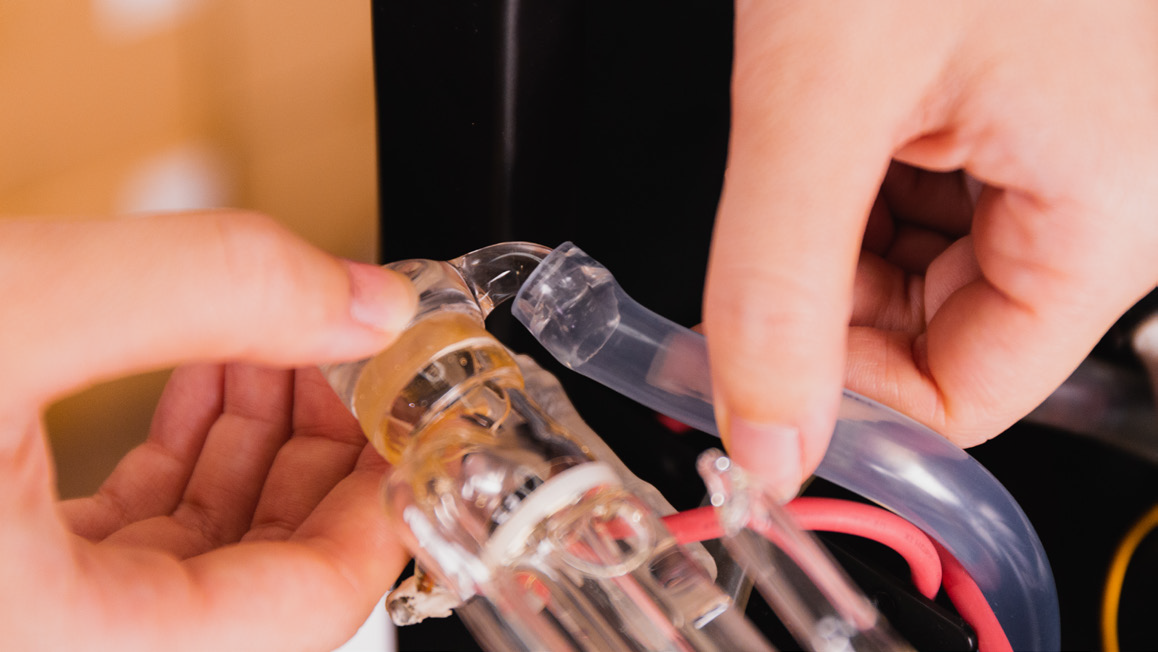

▲ Retire la manguera y tape el extremo

 Evite derramar agua dentro de la máquina. Si ocurre, seque la humedad y espere hasta que la máquina se seque completamente.

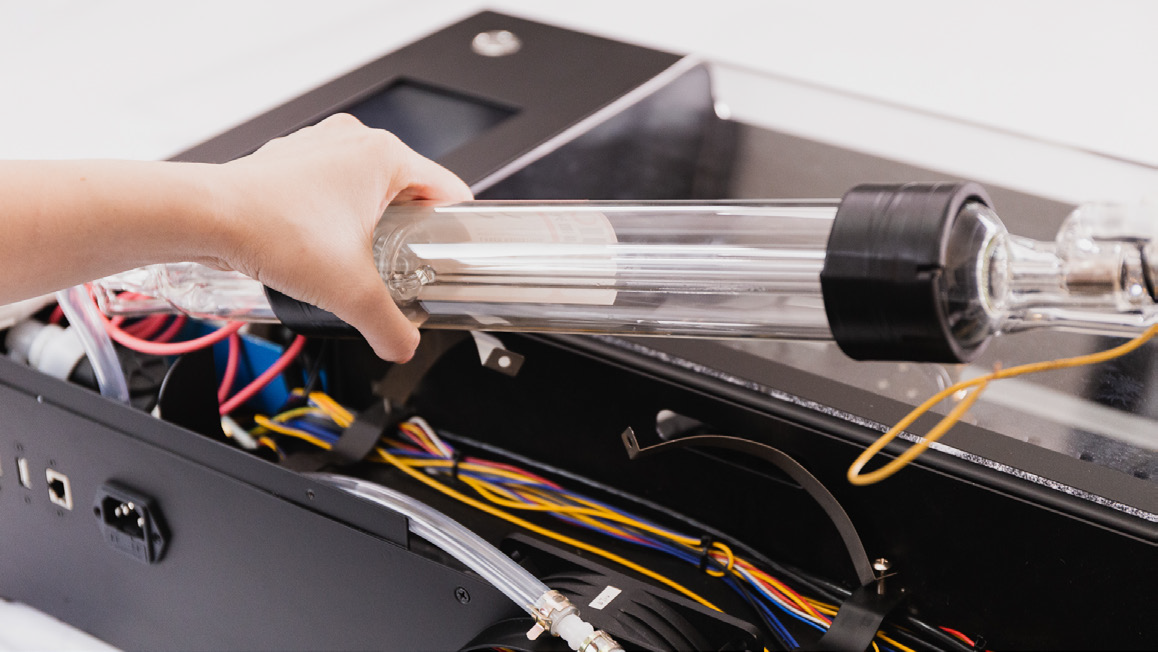

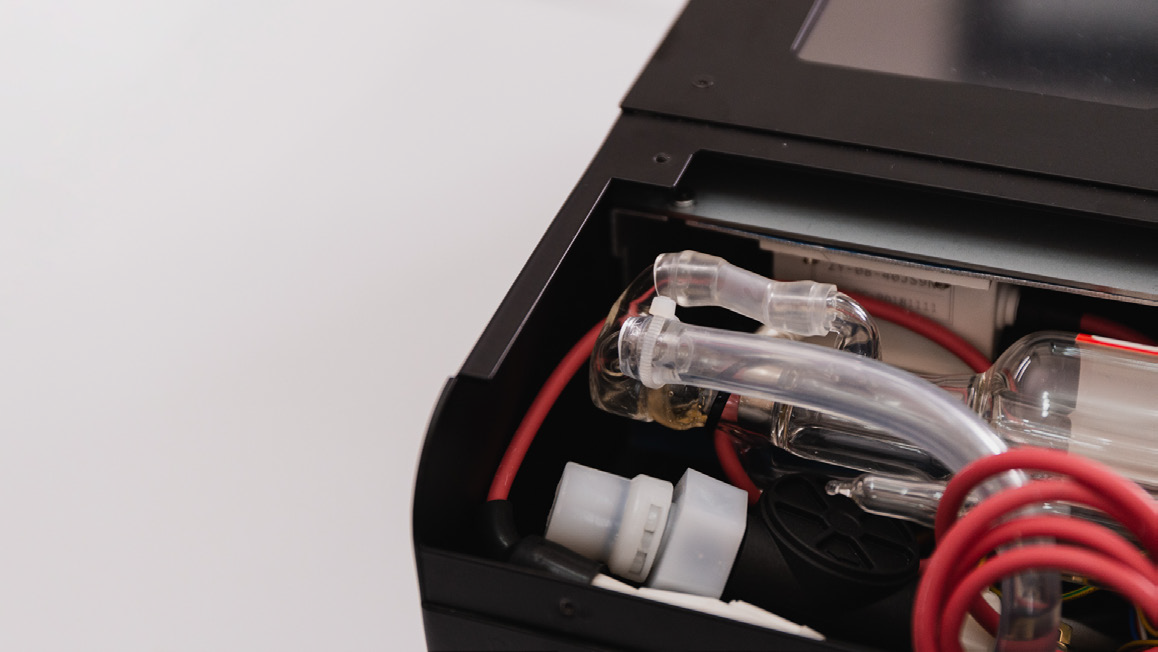

▲ El tubo láser puede extraerse por completo

7. Coloque el nuevo tubo láser y conecte las mangueras en ambos extremos. Sujete el extremo de alto voltaje con una brida y fije el otro extremo usando la abrazadera metálica original de la manguera.

▲ Coloque el nuevo tubo láser y conecte las mangueras

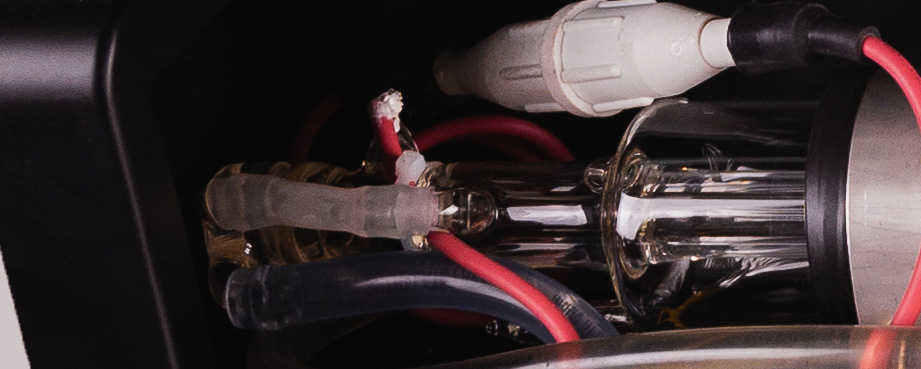

▲ Sujete el extremo de alto voltaje con una brida

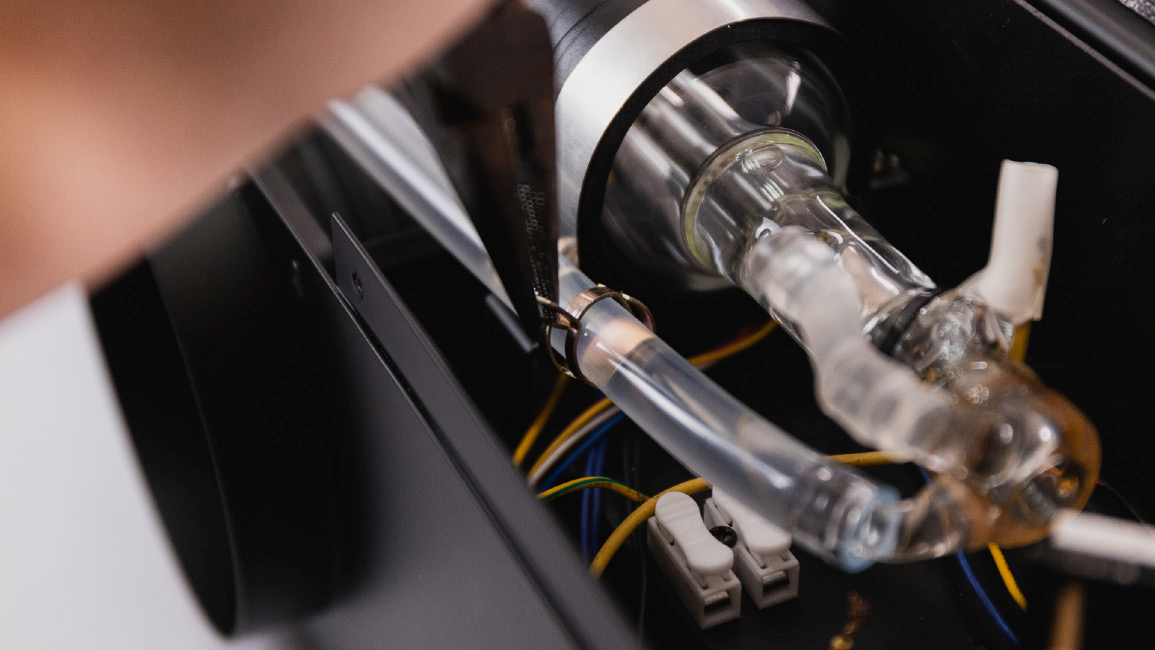

▲ Fije el extremo de bajo voltaje usando la abrazadera metálica original de la manguera.

 Suelte la abrazadera metálica lentamente para evitar dañar el tubo por la fuerza de retroceso.

▲ Los 2 cables amarillos deben estar en el mismo lado

8. Vuelva a conectar el conector blanco en el lado de alto voltaje. Enchufe el cable en el terminal del lado de bajo voltaje y asegúrese de que quede firmemente sujeto y no se suelte. Compruebe que el cable esté bien fijado por el terminal.

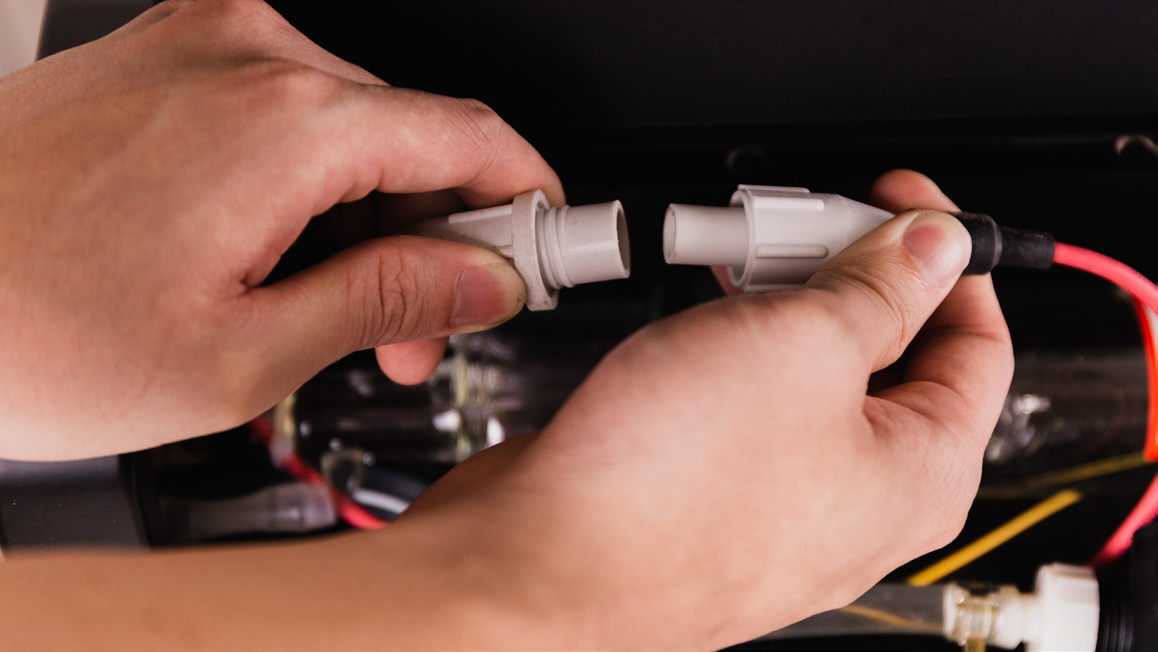

▲ Vuelva a conectar el conector blanco en el lado de alto voltaje.

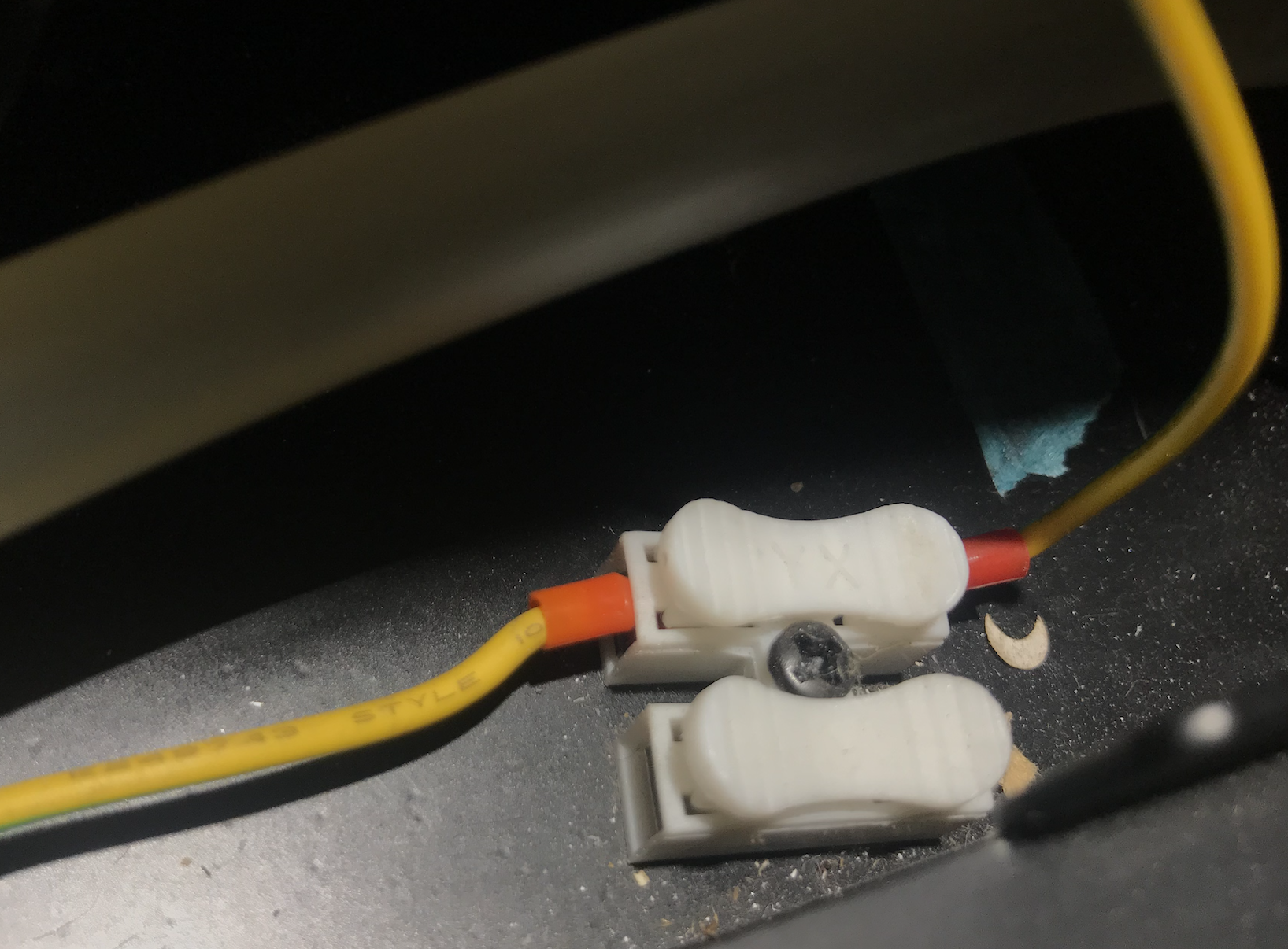

▲ Compruebe que el cable esté firmemente sujeto por el terminal

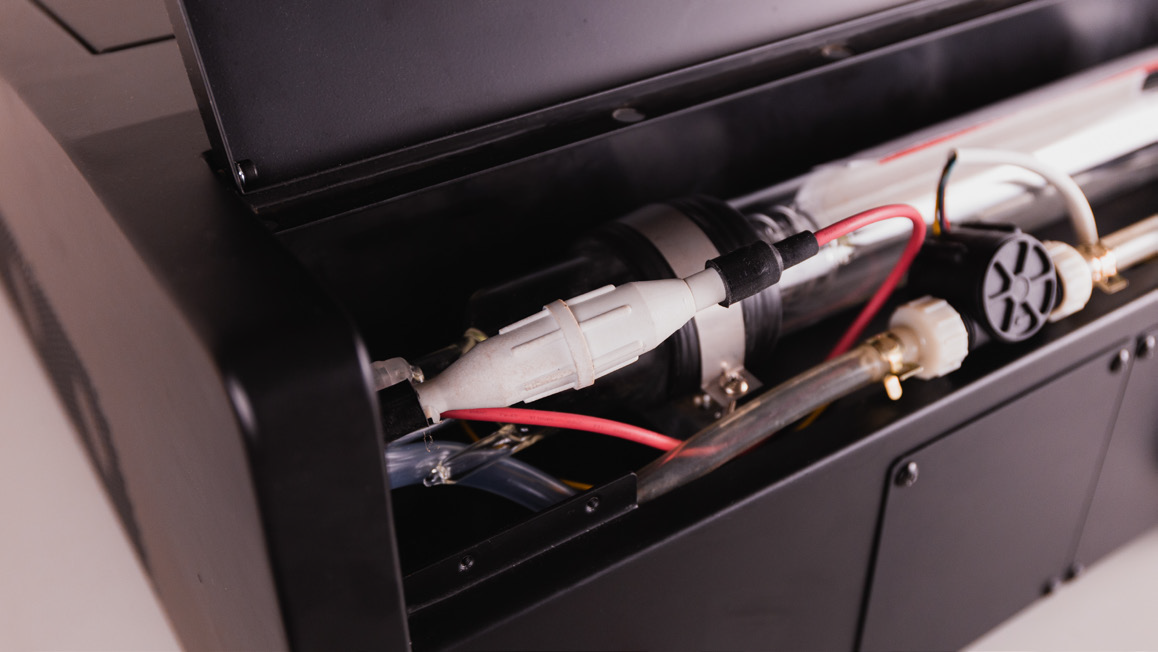

9. Coloque el tubo láser en el chasis. Asegúrese de que haya un espacio más ancho que un dedo en ambos extremos del tubo. El terminal del tubo láser conectado al cable rojo grueso debe apuntar hacia arriba. Instale los tornillos del clip de sujeción del tubo y asegúrese de que esté firmemente sujeto.

Asegúrese de que el terminal del cable rojo apunte hacia arriba y no en otro ángulo. No permita que el extremo del tubo toque o esté cerca del lateral del chasis. Una colocación incorrecta del tubo puede provocar fugas de voltaje.

10. Compruebe toda la instalación y la máquina estará lista para ponerse en marcha.

No toque el área cercana al lado de alto voltaje del tubo para evitar descargas eléctricas.

11. Pulse "Mantenimiento" y el cabezal láser se desplazará a la posición inicial. Pulse "Bomba" y el agua de refrigeración se bombeará al tubo láser.

Tenga cuidado de no pulsar "Láser". No coloque ningún dedo cerca de la salida del haz láser.

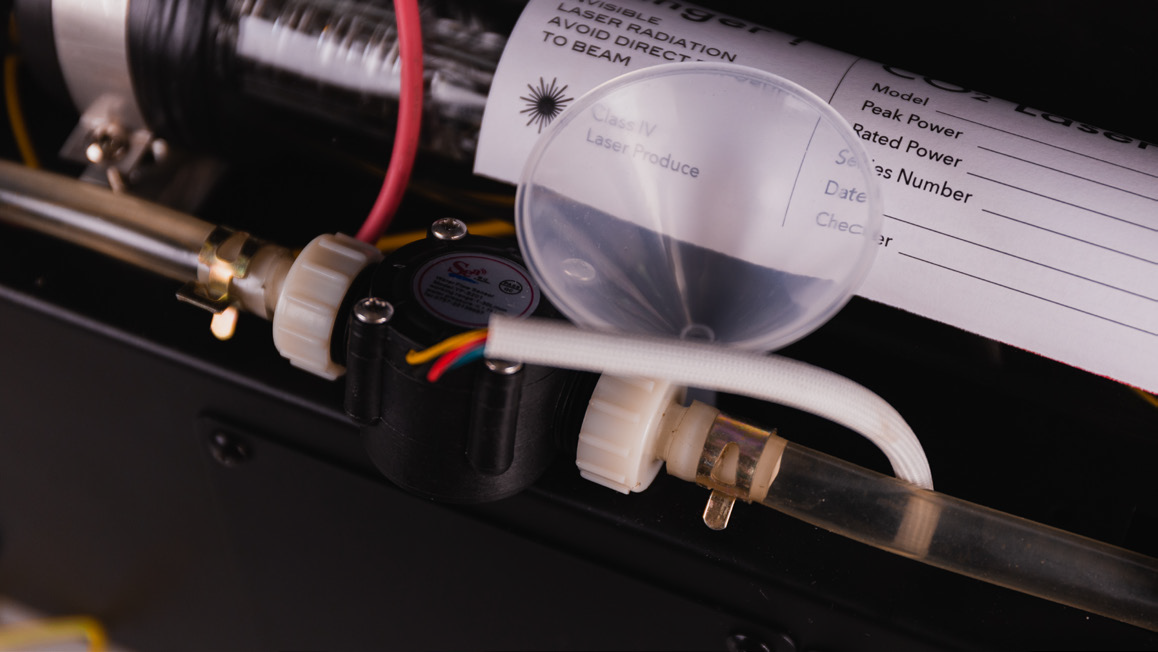

12. Desconecte la alimentación y abra la tapa del depósito de agua. Llene el depósito con un embudo y vuelva a sellarlo.

Observe atentamente el nivel del agua para evitar que se desborde. Se recomienda utilizar agua destilada.

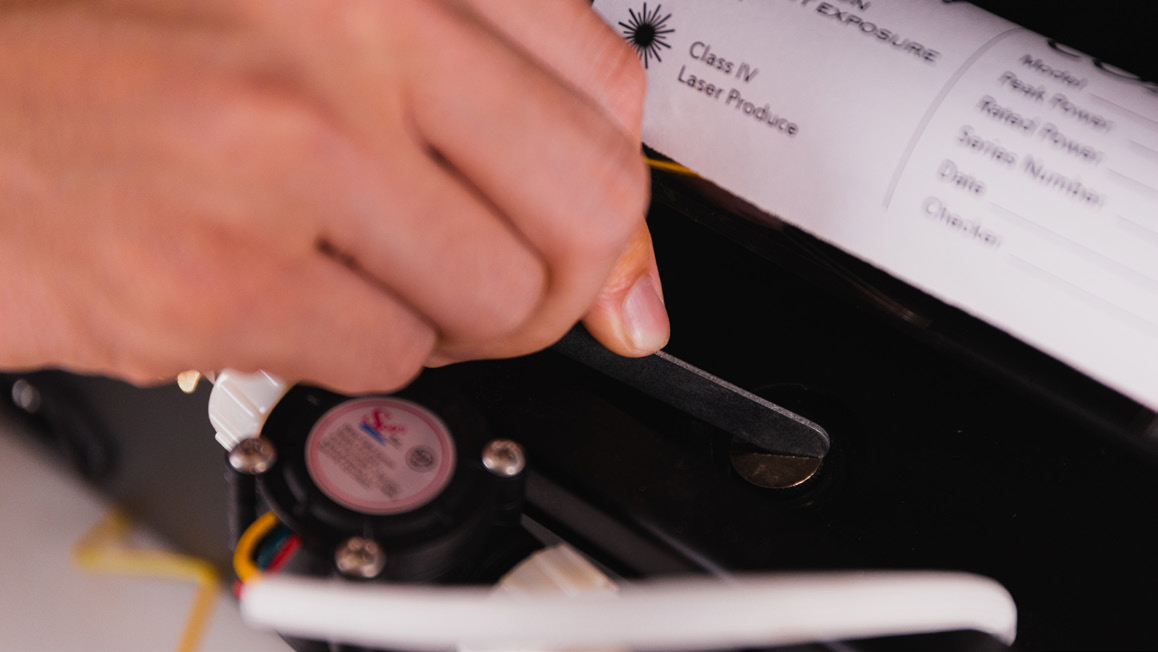

▲ Utilice una moneda o la llave pequeña para abrir el depósito.

13. Repita los pasos ⓫ ⓬ hasta que el nivel del depósito ya no disminuya. En ese momento, el reemplazo estará completado.
