Beambox / Beambox Pro - Instalación de la manguera de aire adicional para la bomba de aire

Esta guía le mostrará cómo mejorar la bomba de aire en una máquina de versión antigua que se obstruye constantemente y deja de funcionar correctamente. (Vídeo)

¿Cómo comprobar si su máquina necesita la manguera de aire adicional?

En primer lugar, compruebe si la máquina es de la versión antigua.

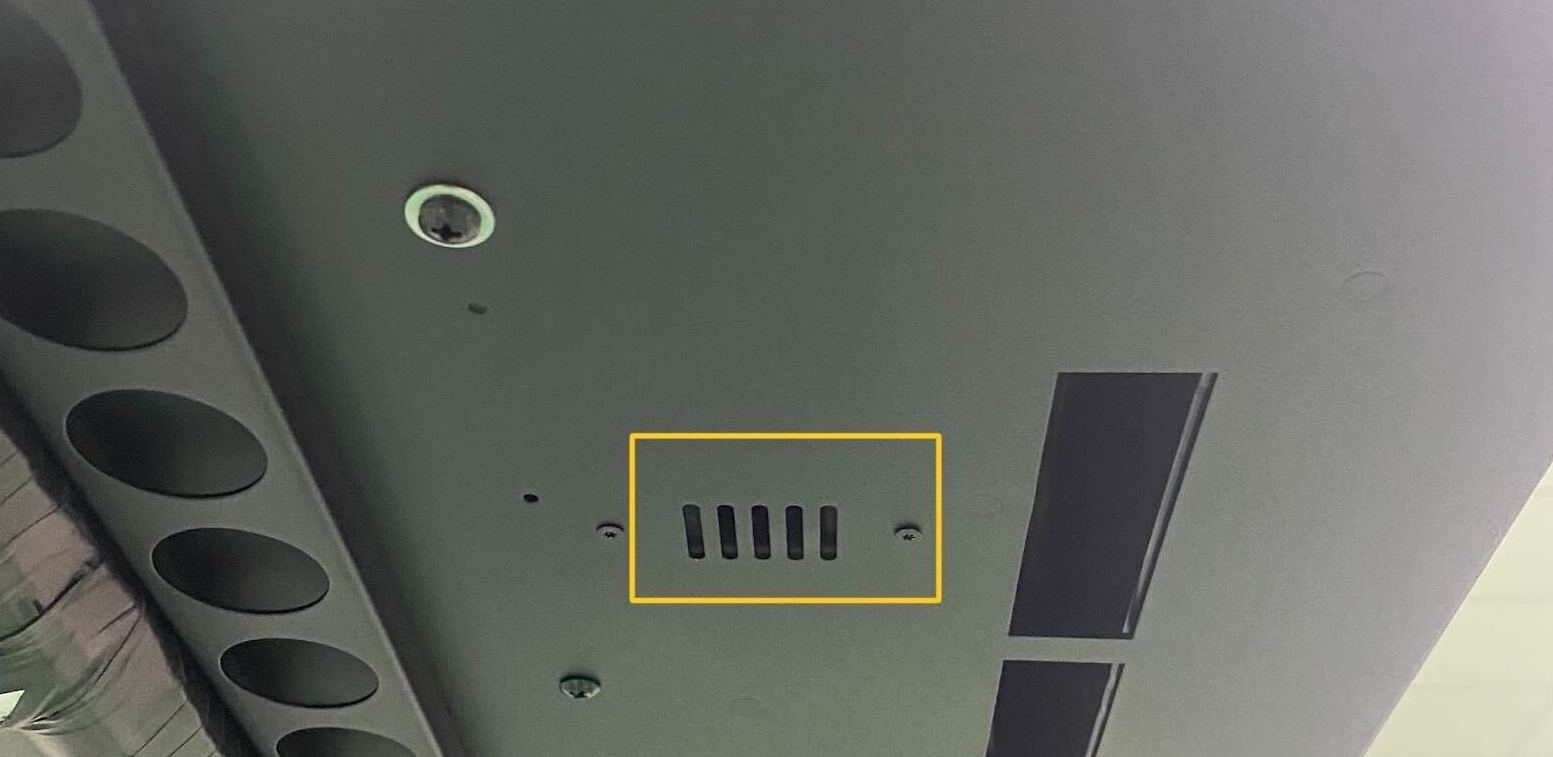

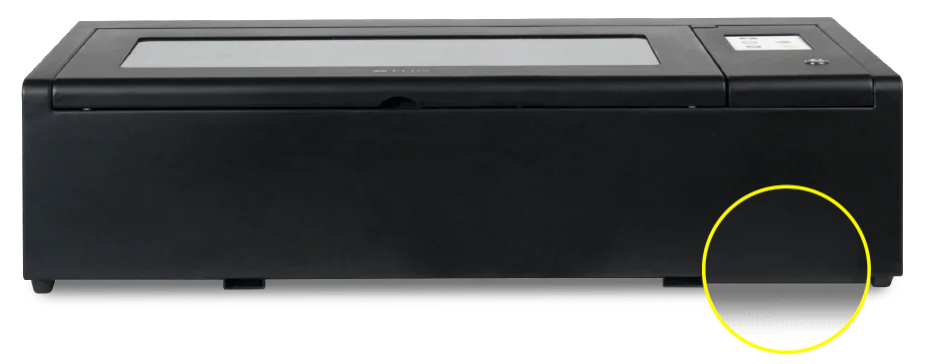

▲ Revise los orificios de ventilación en la parte inferior de la máquina.

Si tiene orificios de ventilación, su máquina es el modelo más reciente y puede omitir este artículo.

Si no tiene los orificios de ventilación, siga los pasos a continuación para instalar la manguera de aire.

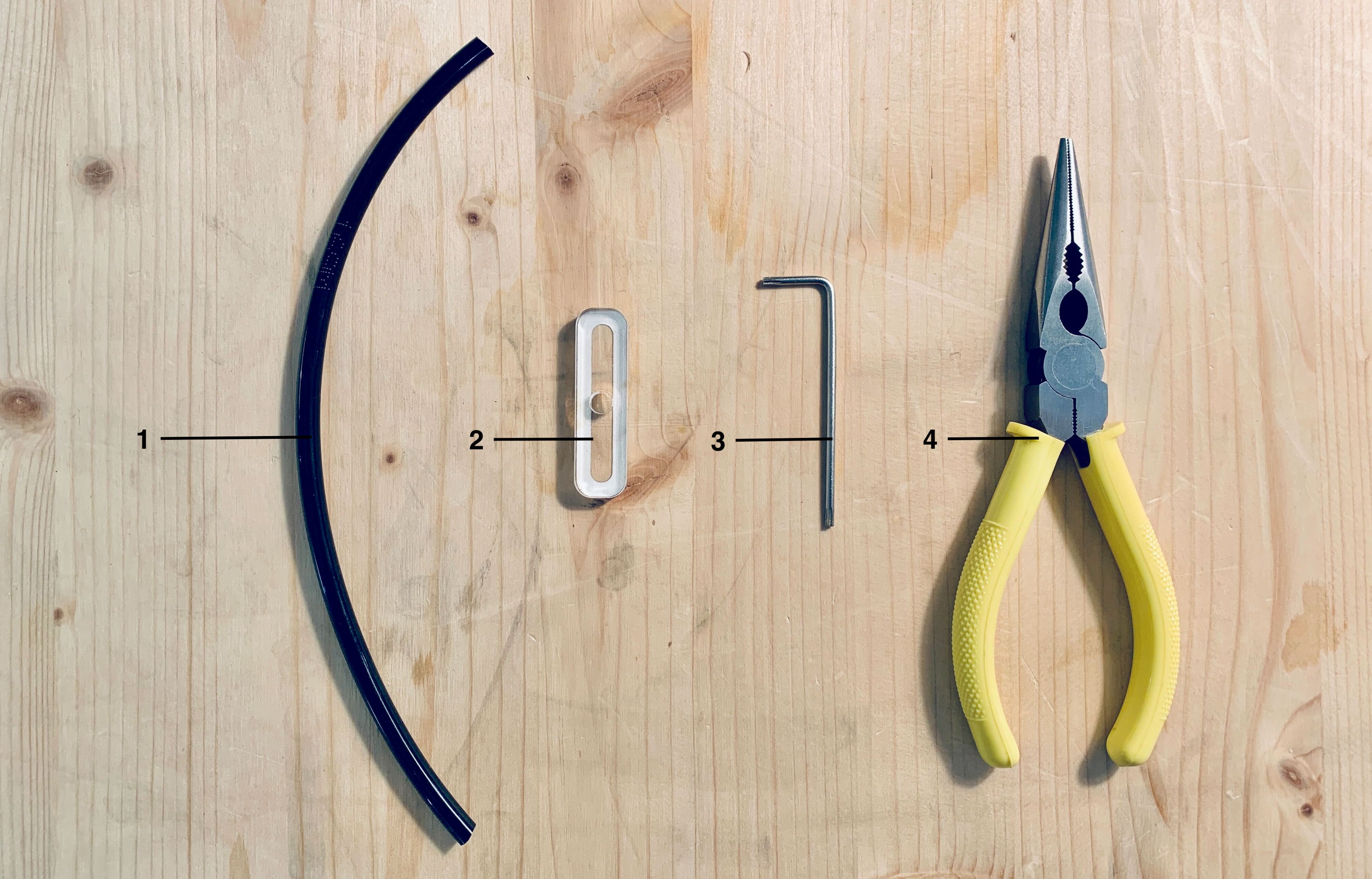

Elementos necesarios:
Preparación por su cuenta:
1｜ODManguera de aire de 6*ID4mm 30cm
2｜Soporte para manguera de aire con cinta adhesiva de doble cara (el archivo para acrílico de 5mm / el archivo para cinta adhesiva de doble cara)
3｜Llave Allen de 2,5mm
4｜Alicates de punta fina

Pasos de instalación

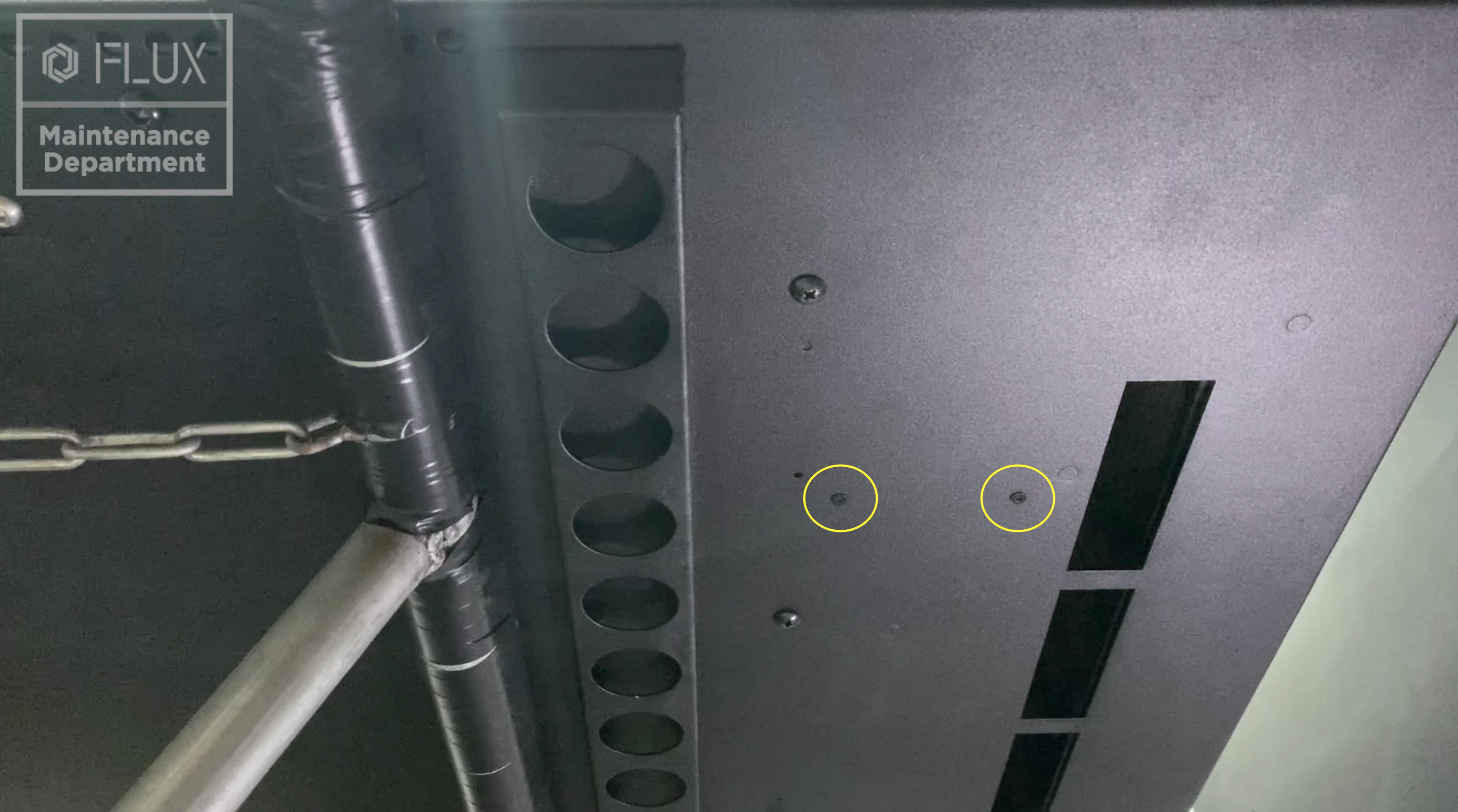

1. Utilice la llave T8 para retirar los dos tornillos de fijación de la bomba de aire.

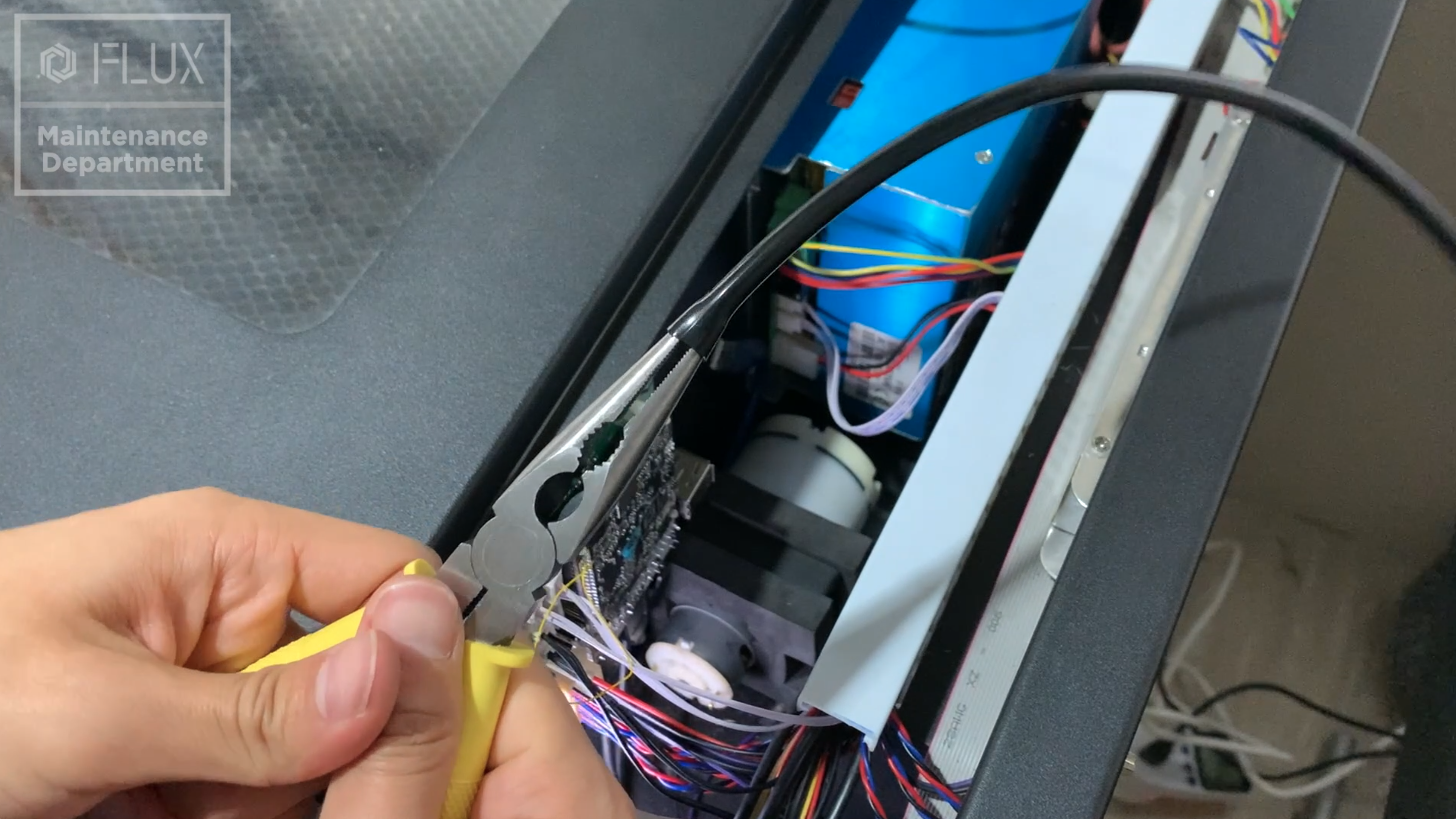

2. Use alicates de punta fina para expandir ligeramente la abertura de la manguera de aire.

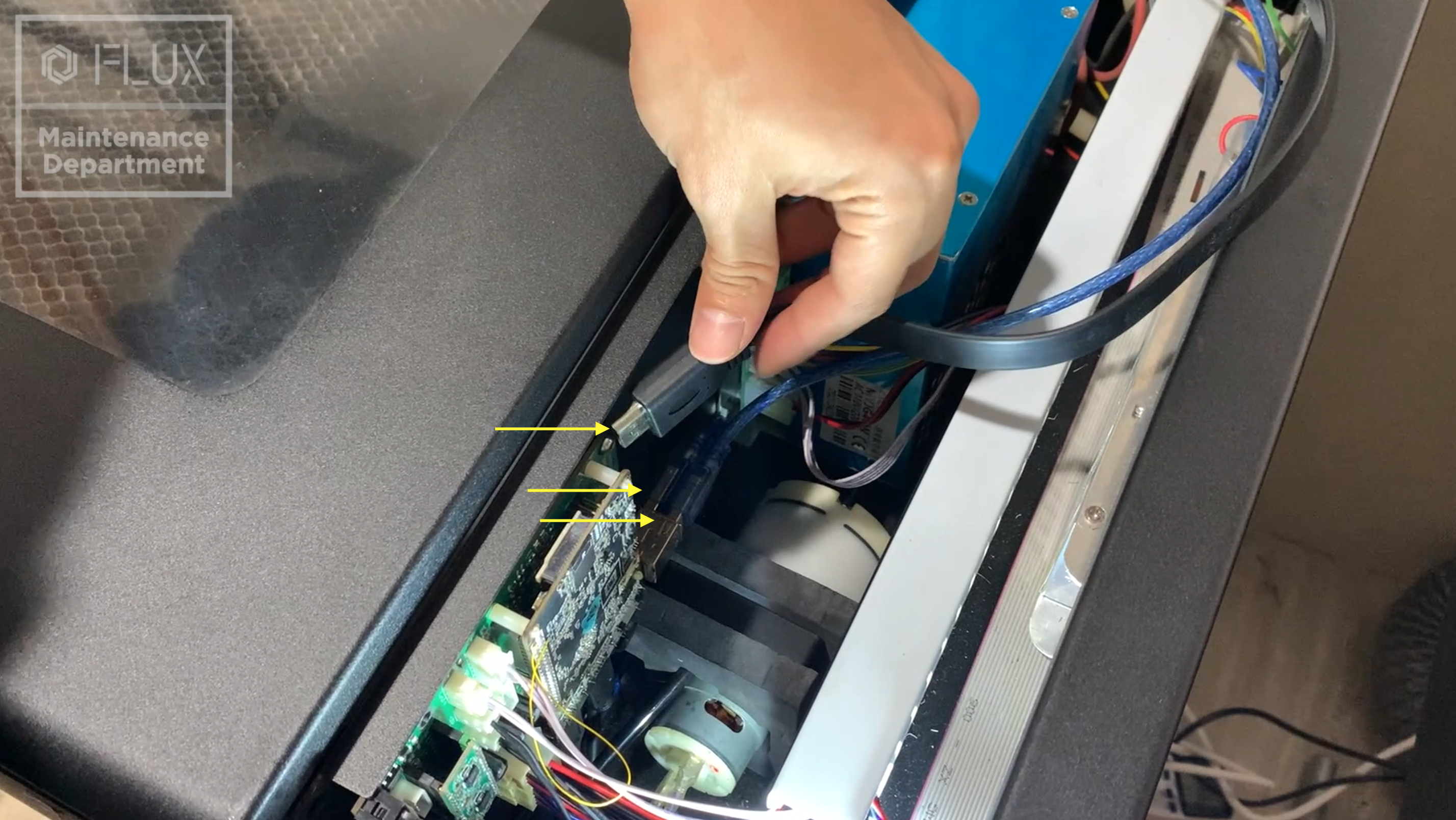

3. Desconecte los tres conectores de la placa base.

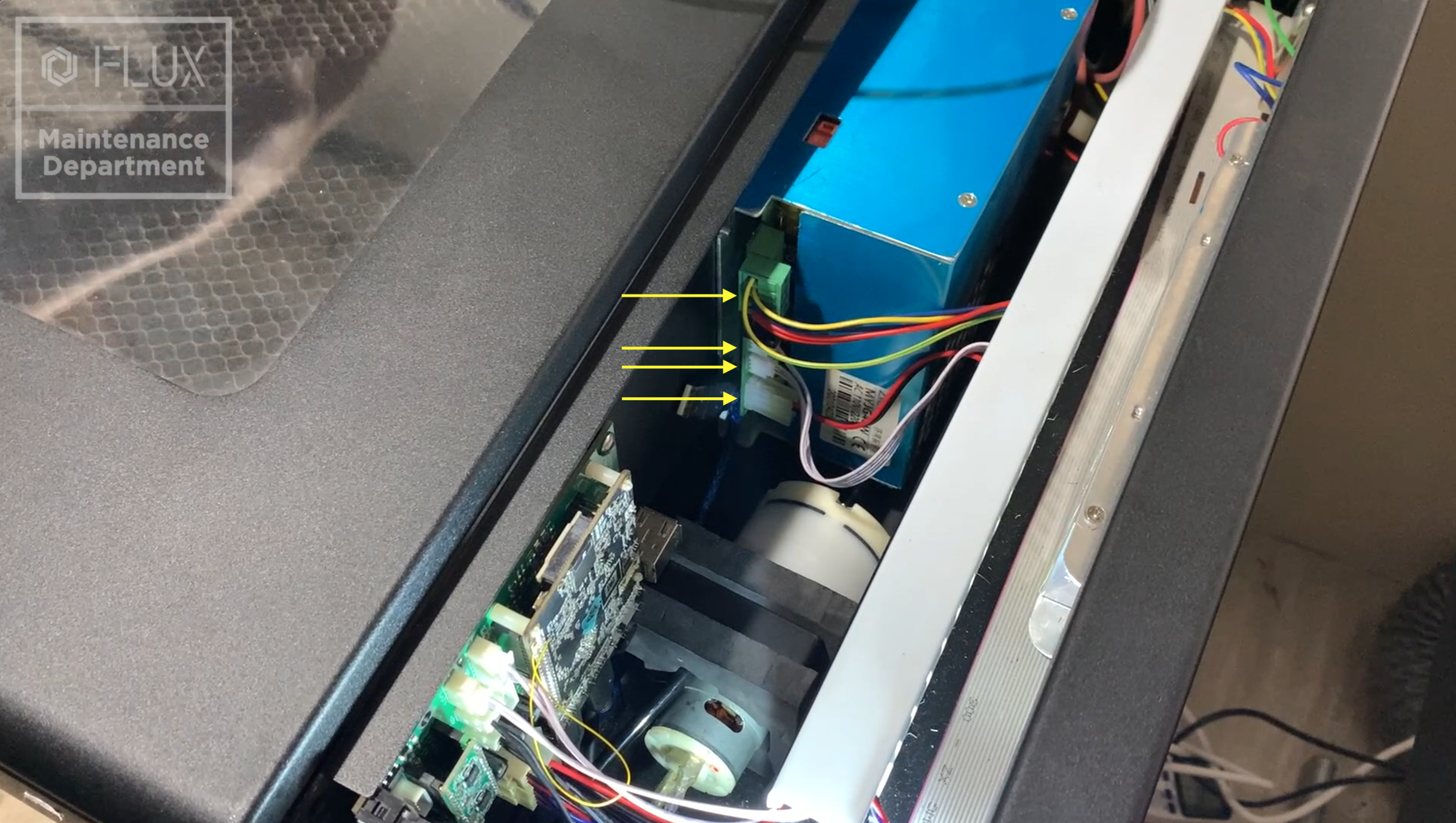

4. Desconecte los 4 conectores de la fuente de alimentación del láser.

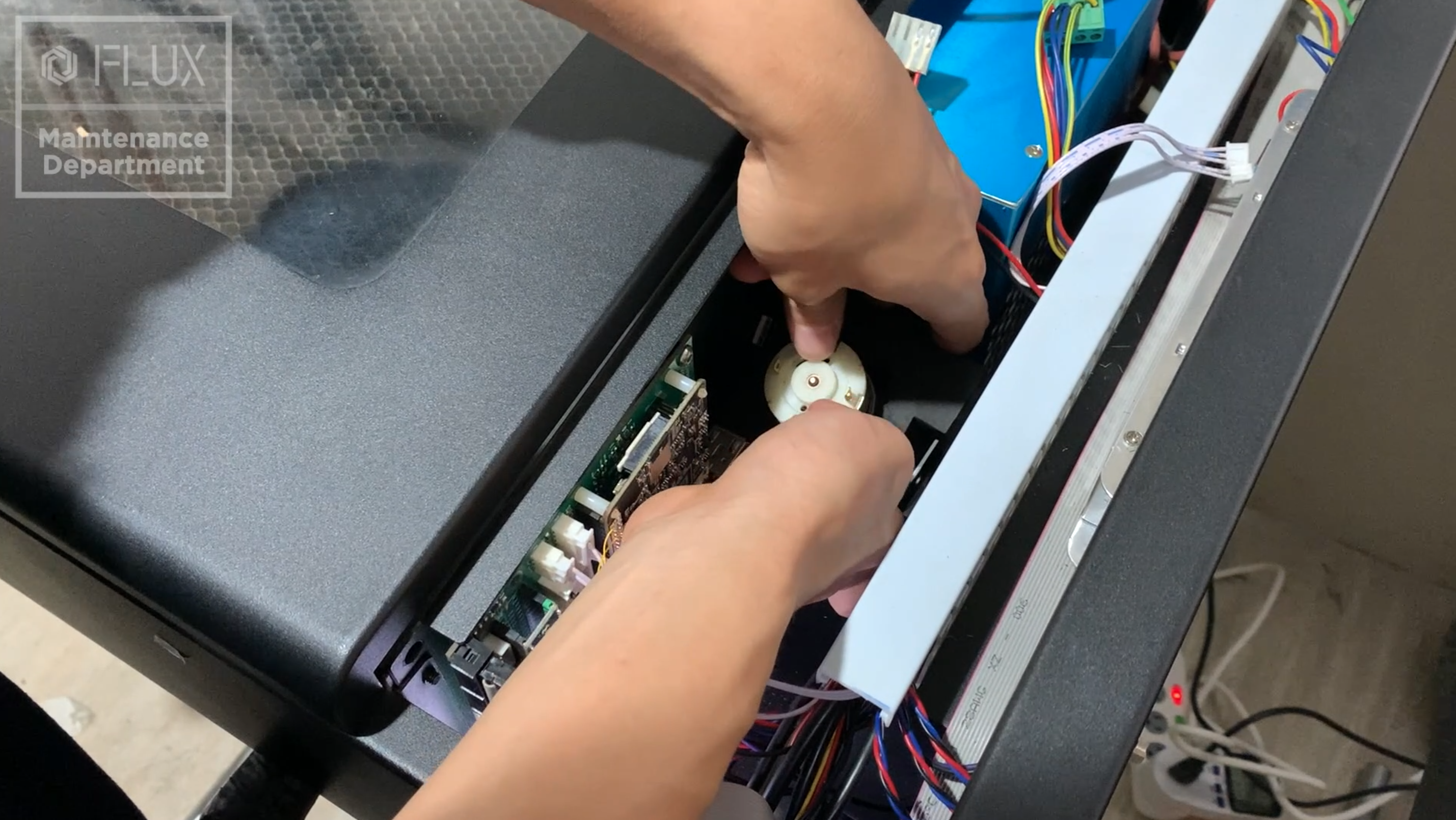

5. Retire la espuma de la bomba de aire.

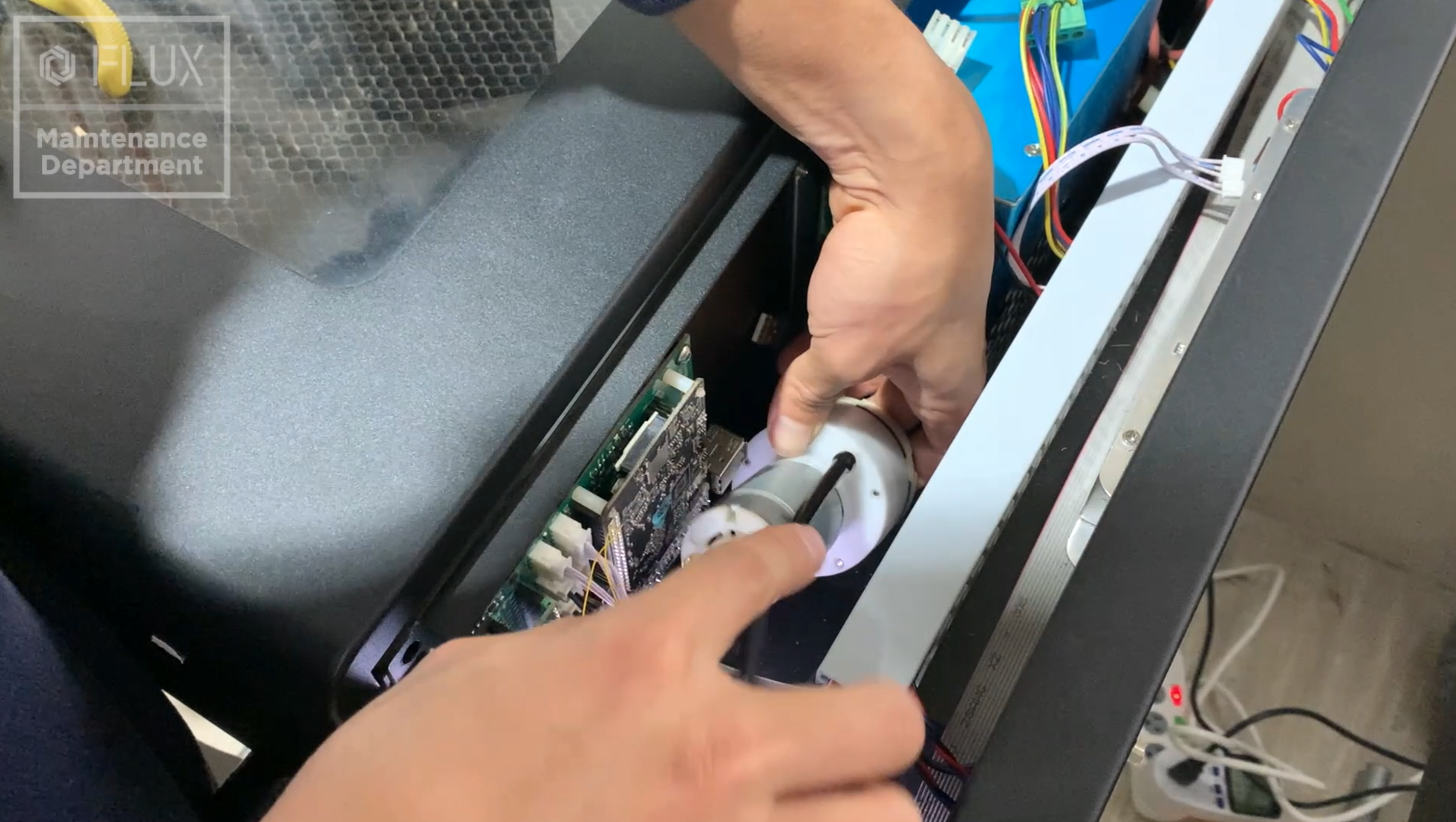

6. Conecte la manguera de aire a la entrada de aire.

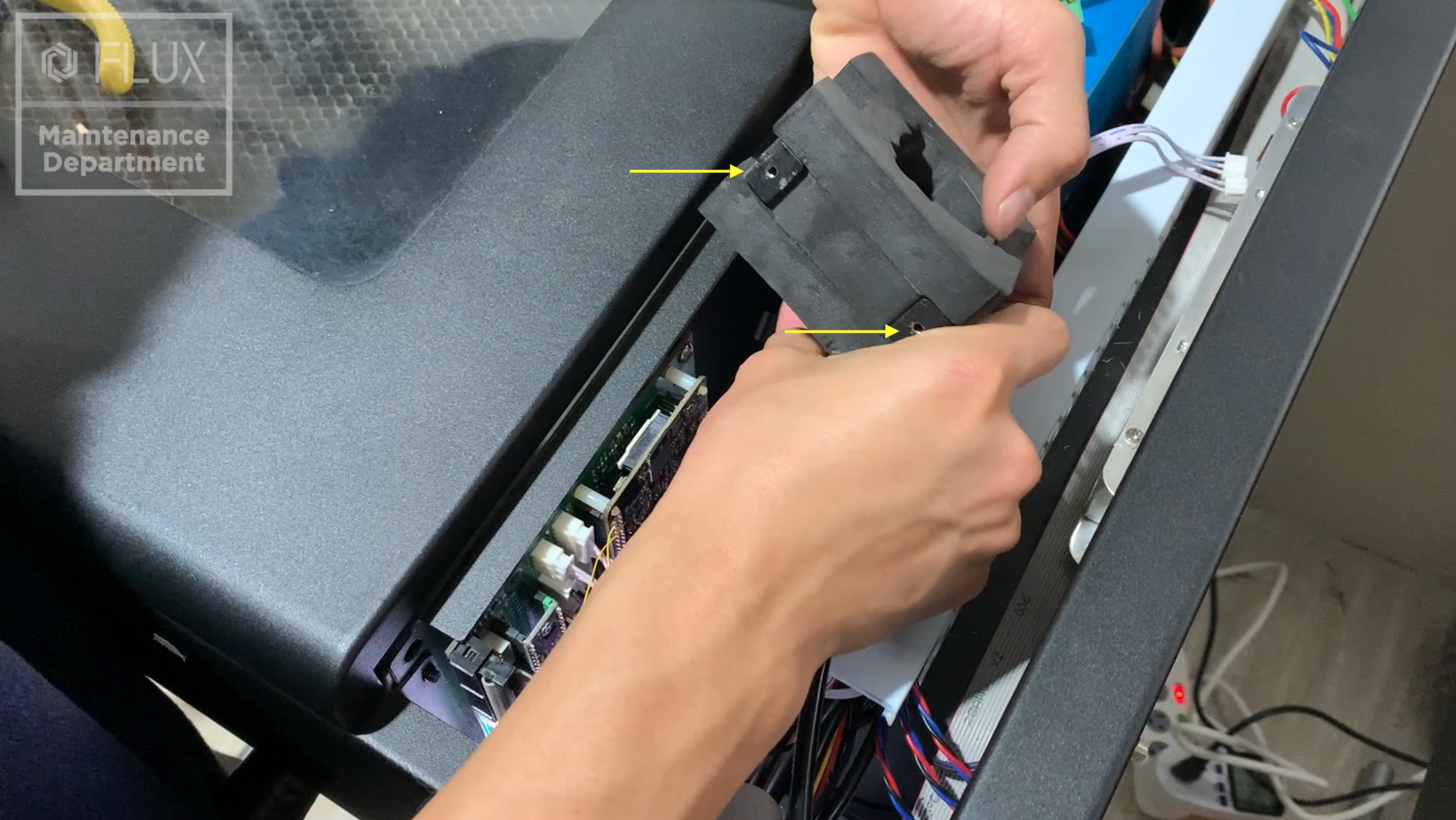

7. Los orificios de los tornillos deben quedar orientados hacia abajo.

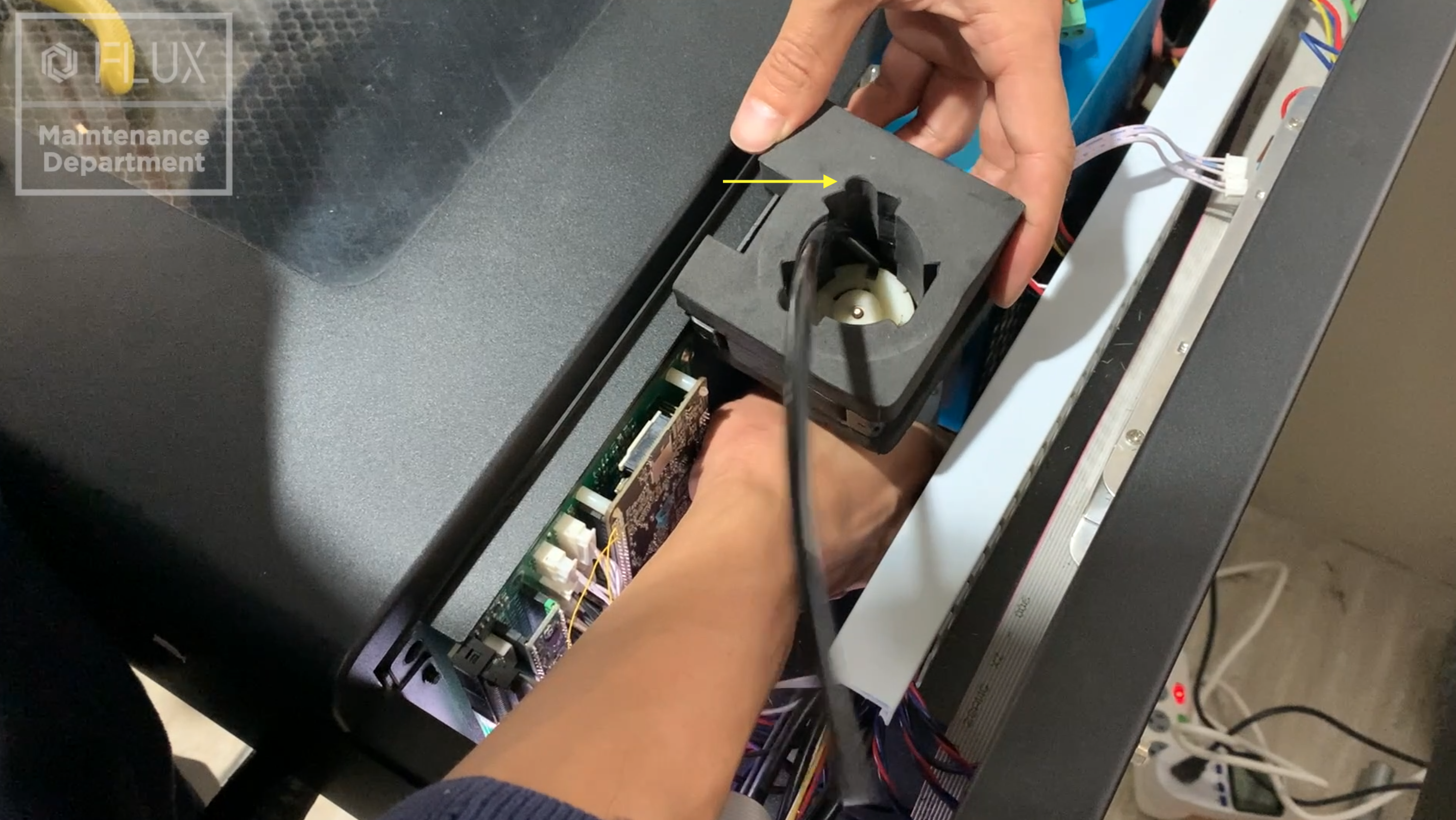

8. Coloque la espuma con la bomba de aire; la manguera de aire debe pasar por el orificio circular de la espuma.

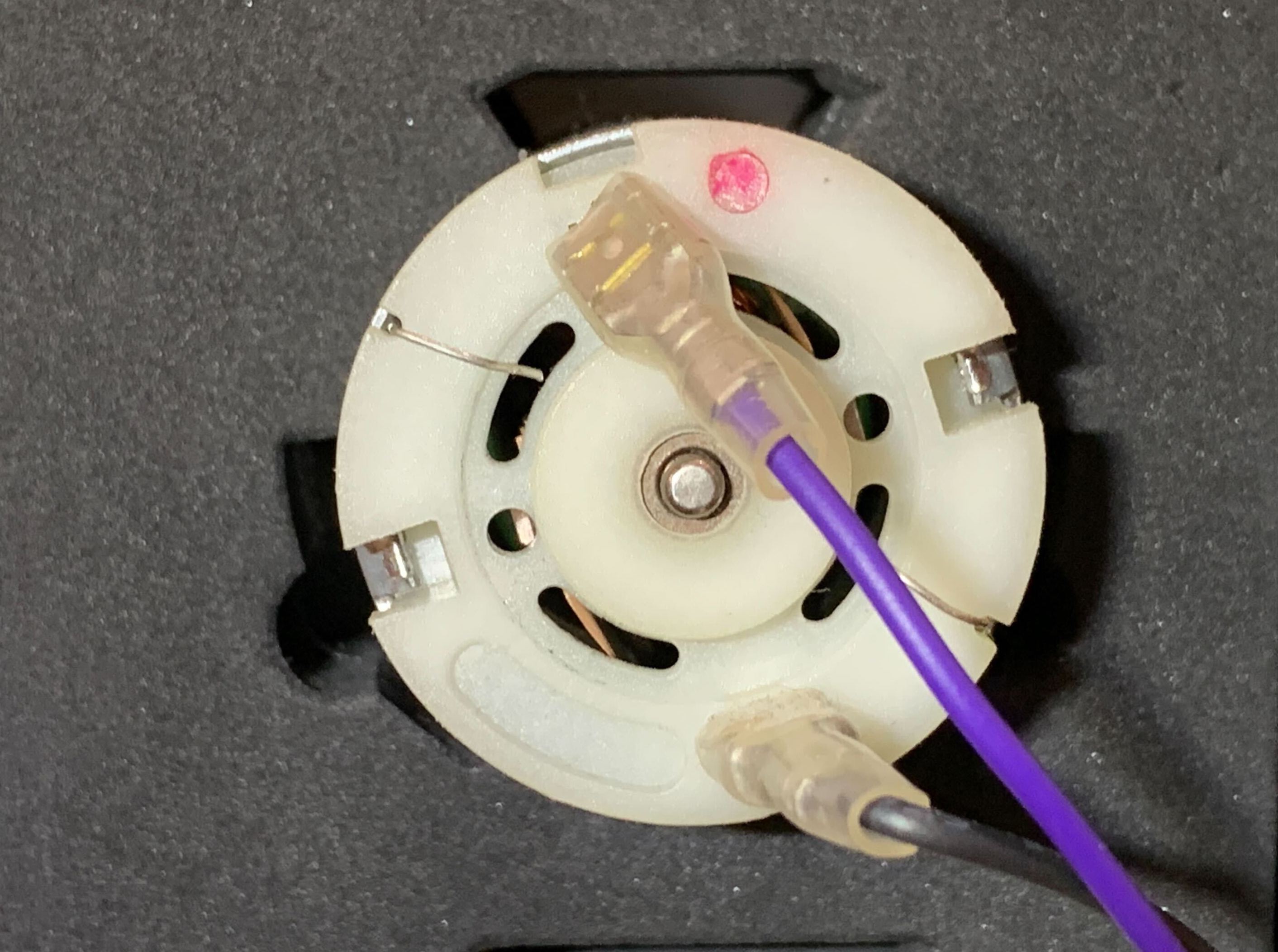

9. Conecte los cables de la bomba de aire (el cable azul va al electrodo con una marca de punto rojo junto a él).

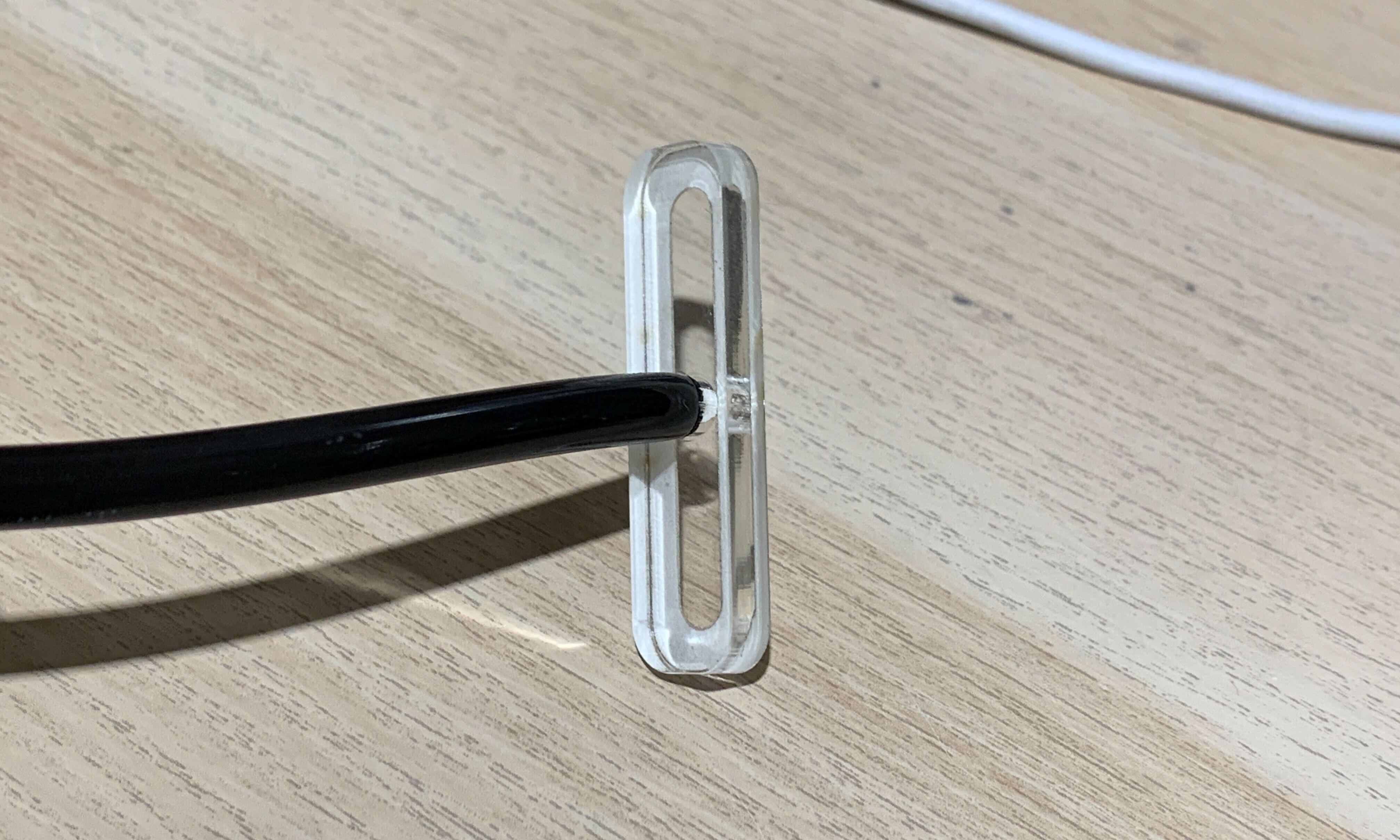

10. Inserte la manguera en el orificio del soporte.

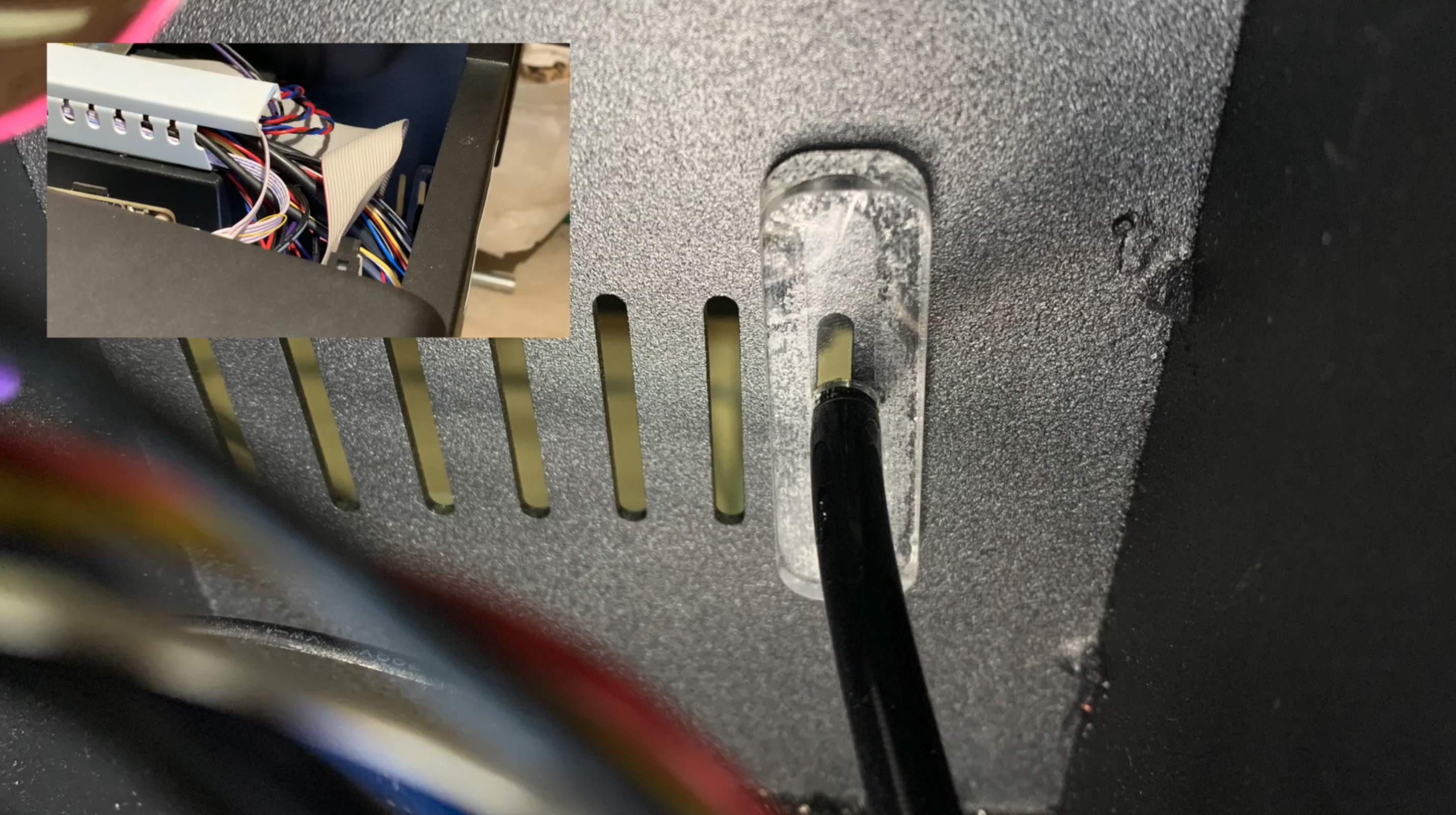

11. Fije el soporte en el orificio de ventilación con un adhesivo.

12. Conecte los conectores de la fuente de alimentación del láser.

13. Conecte los conectores de la placa base.

14. Utilice una llave T8 para apretar los tornillos de fijación de la bomba de aire.

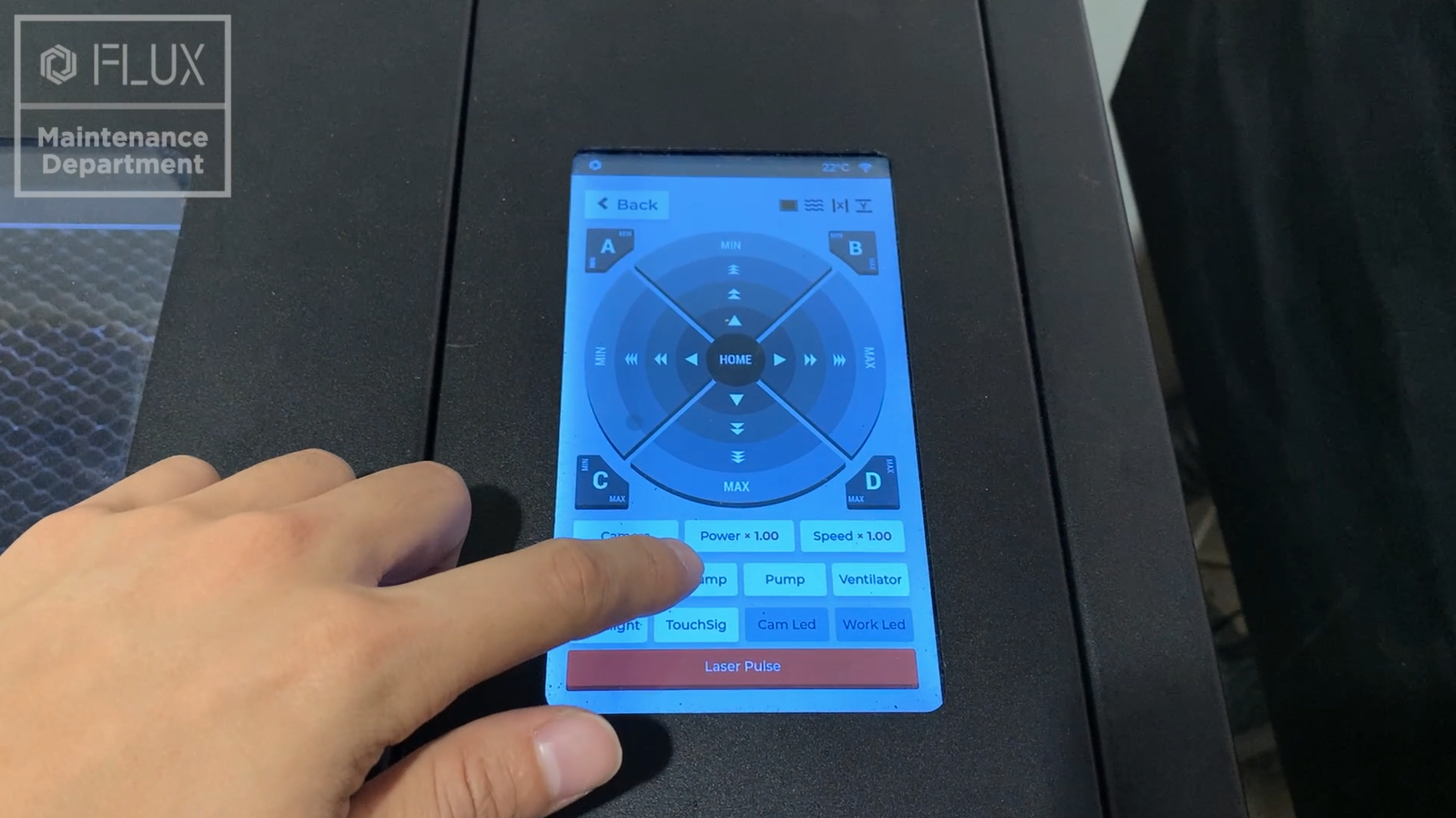

15. Encienda la máquina y compruebe el funcionamiento de la entrada de la bomba de aire.

16. FIN
