Segundo espejo reflectante

Objetivo: lograr que los 2 puntos de disparo de la posición central izquierda y la central derecha se solapen.

Instrucciones:

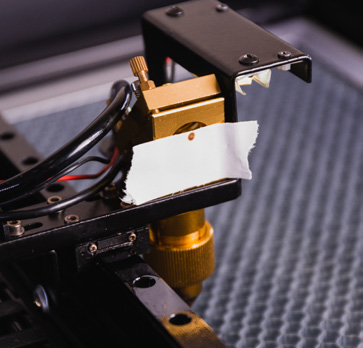

1. Coloque un trozo de cinta doble faz sobre el anillo metálico ubicado frente al tercer espejo.

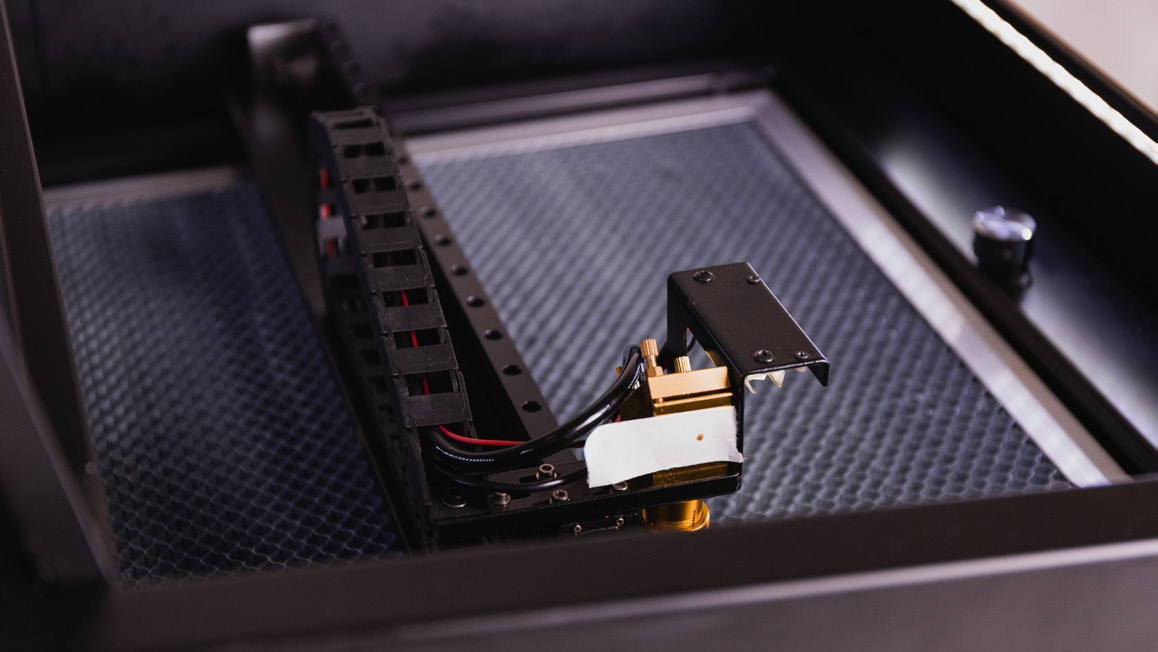

2. Mueva el cabezal del láser con sus manos hacia la posición central izquierda. Cierre la puerta y presione "Pulso láser".
3. Abra la puerta y compruebe la posición del punto. Este punto de disparo de la esquina central izquierda es el punto de referencia para ajustar el espejo. El disparo realizado desde otras posiciones debe ser ajustado de modo tal que se mueva hacia el punto de referencia.

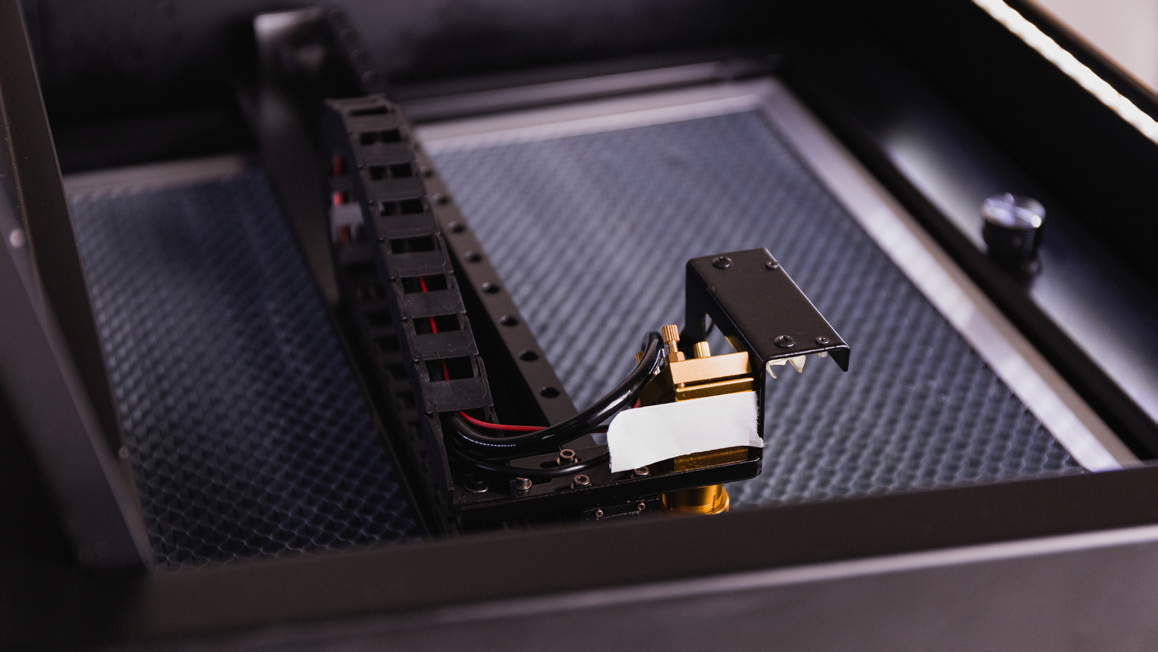

4. Mueva el cabezal del láser con sus manos hacia la posición central derecha. Cierre la puerta y presione "Pulso láser".

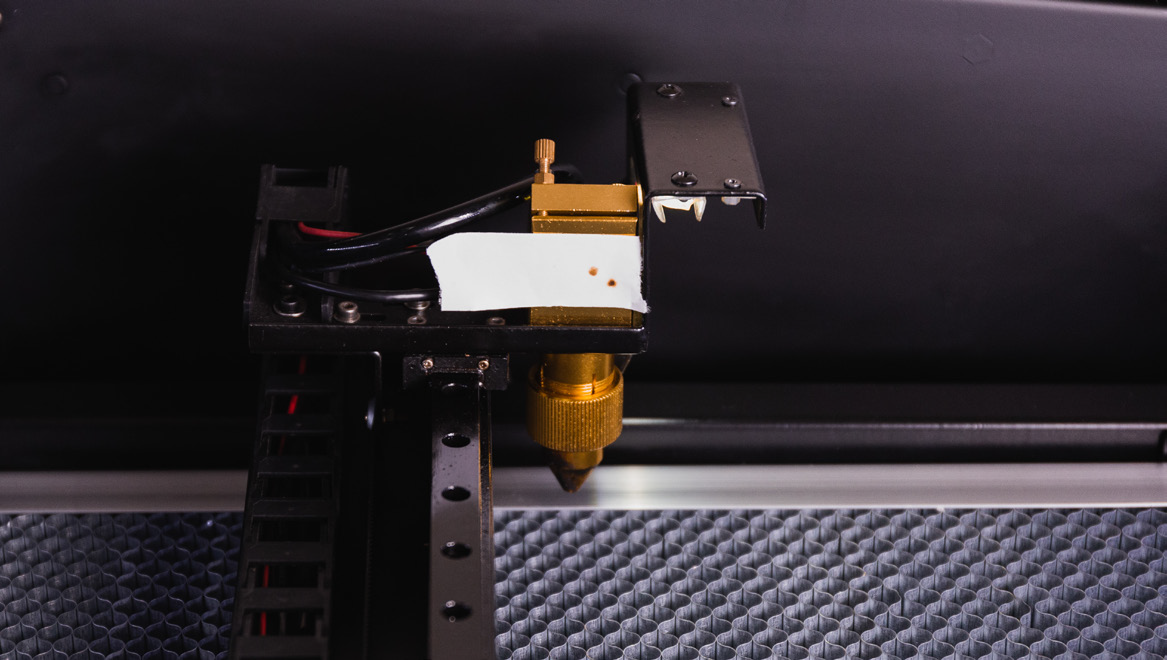

5. Abra la puerta y compruebe que el segundo punto se esté solapando con el primero en la misma posición. De no ser así, ajuste los tornillos ubicados detrás del primer espejo.

 Si no es posible identificar en la cinta el punto de disparo de la posición central derecha, significa que la ruta óptica está altamente desalineada. En tal caso, pruebe con la posición central central en vez de la central derecha. Asegúrese de que los disparos de la posición central izquierda y central central se solapen y luego regrese a su ajuste original de la posición central izquierda y central derecha.

6. Los tornillos ubicados detrás del segundo espejo controlan el ángulo del mismo, tal como se muestra en la siguiente imagen. Retire la tuerca del tornillo, gire el tornillo en la dirección deseada y pruebe la posición del disparo hasta que ambos disparos se solapen. Una vez finalizado el ajuste, vuelva a ajustar ligeramente la tuerca en su sitio.

7. Coloque una nueva cinta y vuelva a realizar la prueba.
