2-7 Interfaz de la Máquina

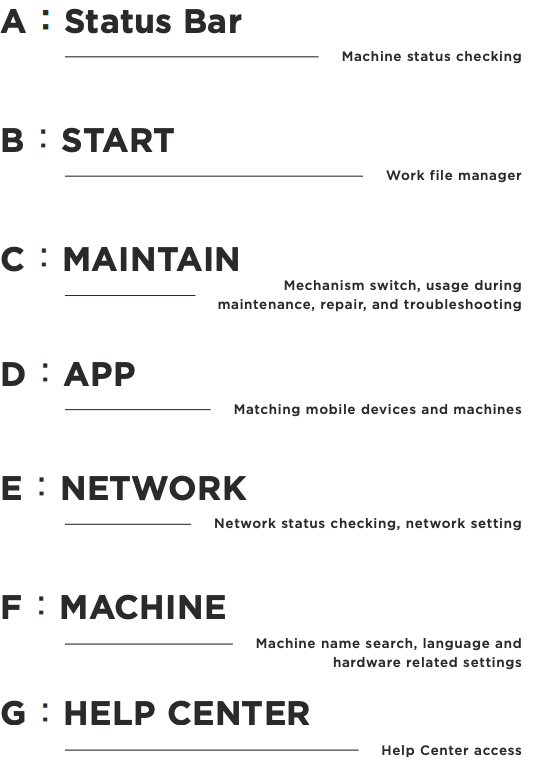

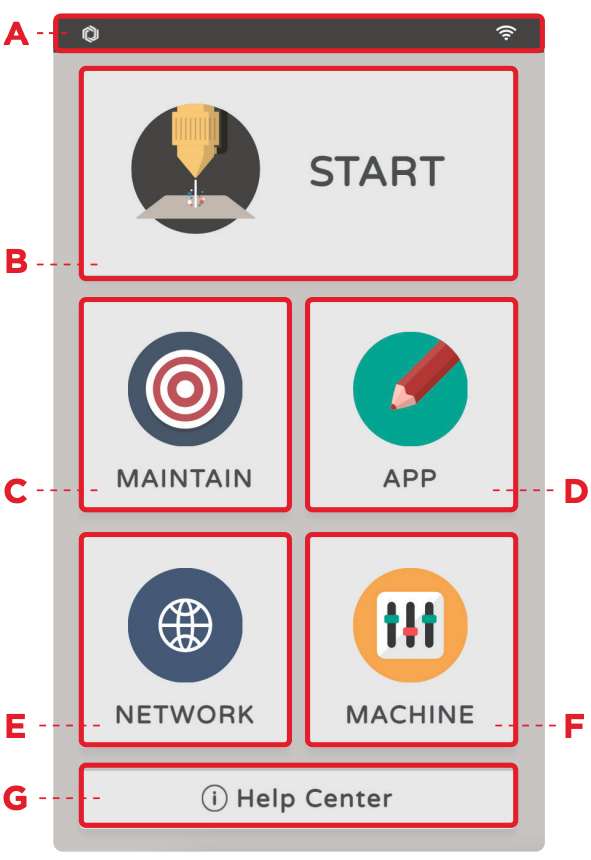

Este capítulo presentará la interfaz de la máquina y sus siete funciones principales.

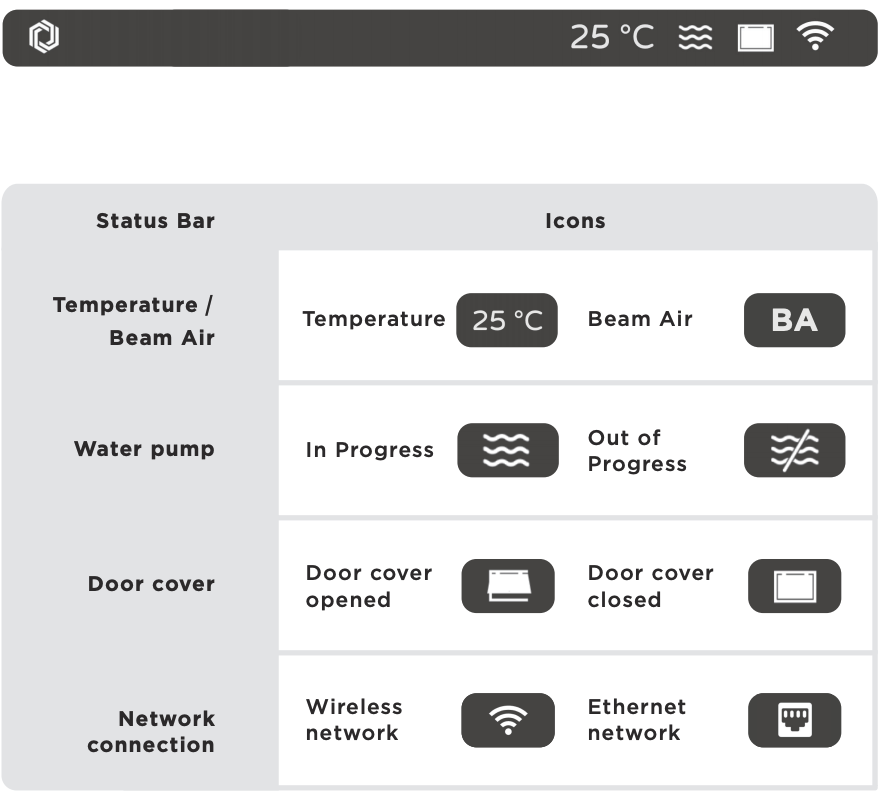

Comprobación del estado de la máquina

La barra de estado muestra el estado de conexión de la máquina, si está conectada a Beam Air o no, así como la temperatura, el flujo de agua y el estado de apertura/cierre de la puerta durante el trabajo. En la mayoría de los casos, al hacer clic en la barra de estado se volverá a la página de inicio; durante el grabado, se reorganizará la página.

Gestor de archivos de trabajo

Existen dos formas de transferir las tareas de trabajo: mediante el software Beam Studio o mediante una unidad flash USB. Tras la transferencia, ambos métodos permiten buscar y utilizar los archivos desde "INICIO".

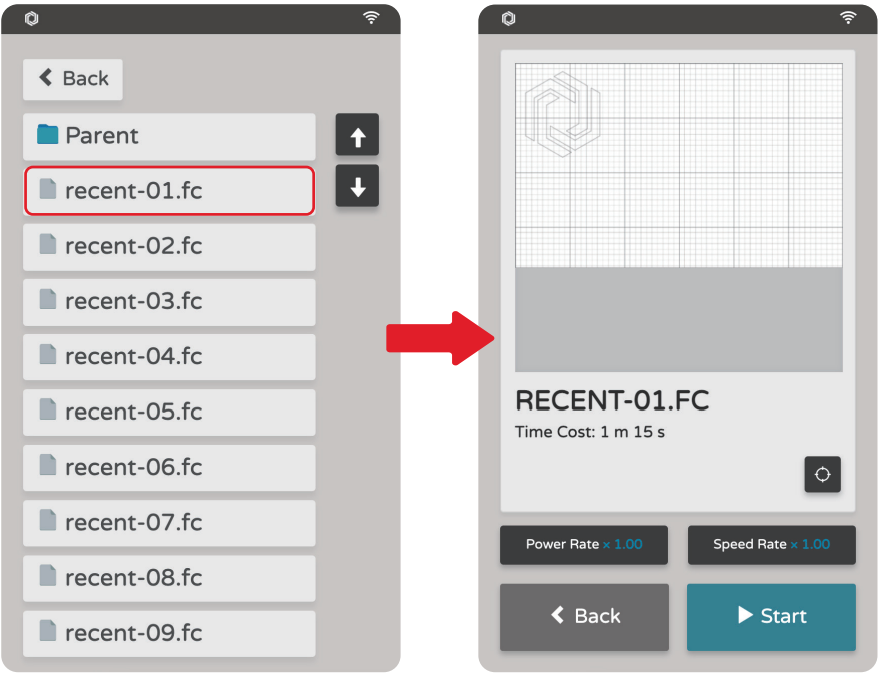

1. Tareas enviadas a la máquina desde Beam Studio: "Memoria interna" > "Recientes" > tareas específicas.

La máquina puede almacenar hasta 15 tareas enviadas por el software Beam Studio, siendo recent-01.fc la última tarea enviada.

2. Archivos leídos desde unidades flash USB: Unidades flash USB > tareas específicas.

No hay límite en el número de archivos que se pueden visualizar en una unidad flash USB.

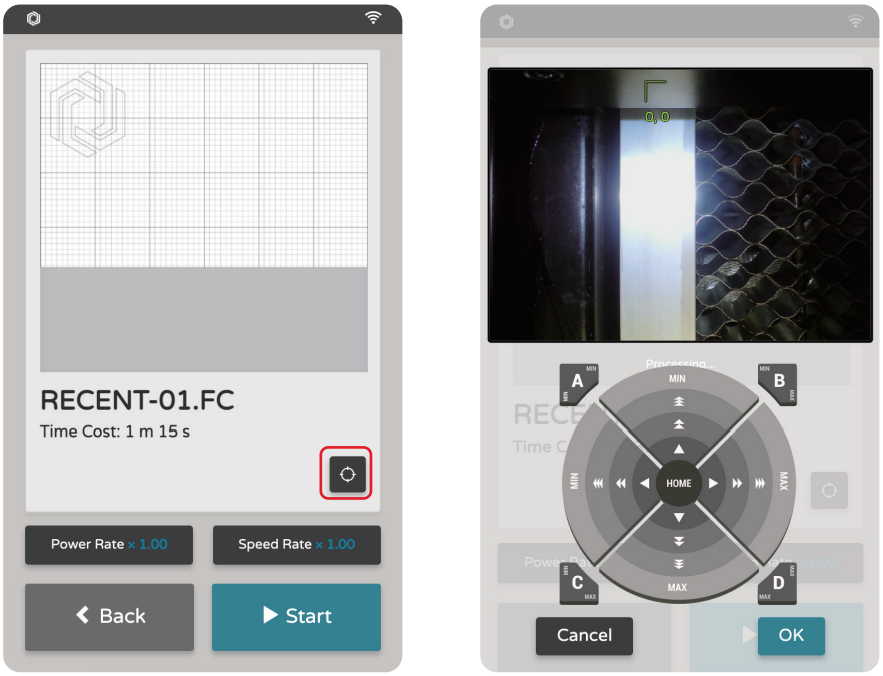

Al seleccionar un Trabajo/Archivo, se mostrará en pantalla la posición real de la imagen en el área de trabajo, el tiempo estimado de ejecución y el multiplicador de ajuste de potencia y velocidad en tiempo real.

El punto de inicio se puede configurar manualmente antes del trabajo, y la potencia y velocidad se pueden ajustar instantáneamente durante el mismo. Configuración manual del punto de inicio: El punto de inicio es la posición cero (0,0), haga clic en > Mueva el cabezal láser a la posición deseada mediante el panel de control > Aceptar.

Interruptor mecánico para mantenimiento, reparación y resolución de problemas

Al acceder a mantenimiento y reparación, se abrirá la página MANTENER, principalmente para el control del interruptor de hardware y la visualización de señales. Se recomienda encarecidamente leer el capítulo de mantenimiento correspondiente o consultar la guía de servicio al cliente antes de realizar cualquier operación.

1. Puede utilizar el panel de control marcado en rojo para controlar la posición del cabezal láser.

2. Puede activar/desactivar diferentes componentes de la máquina.

• Cámara >> Active la cámara y la imagen capturada se mostrará en el panel
• Potencia >> Aumente o disminuya la potencia manualmente.
• Velocidad >> Aumente o disminuya la potencia manualmente.
• Motores >> Disable the X & Y motors. If this is disabled you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform homing again in order to use the control panel above.
• Bomba de aire >> Activar o desactivar la bomba de aire
• Bomba >> Activar o desactivar la bomba de agua
• Ventilador >> Activar o desactivar el ventilador de extracción
• Retroiluminación >> Probar la retroiluminación de la pantalla (La pantalla se oscurecerá durante unos segundos)
• Señal táctil >> Probar la señal táctil (La función táctil se desactivará durante unos segundos)
• LED de cámara >> Encender o apagar la luz LED de relleno para la cámara
• LED de trabajo >> Encender o apagar la luz LED del área de trabajo.
• Pulso láser >> Activar el tubo láser. Se utiliza principalmente para ajustar la trayectoria óptica y comprobar el estado del tubo láser.

Emparejamiento de dispositivos móviles y máquinas

Después de descargar la versión móvil de Beam Go y conectar su dispositivo móvil a la misma red inalámbrica, abra la aplicación y escanee el código QR para emparejar su dispositivo móvil con su máquina.

* Beam Go es la versión móvil del software Beam Studio para dispositivos móviles

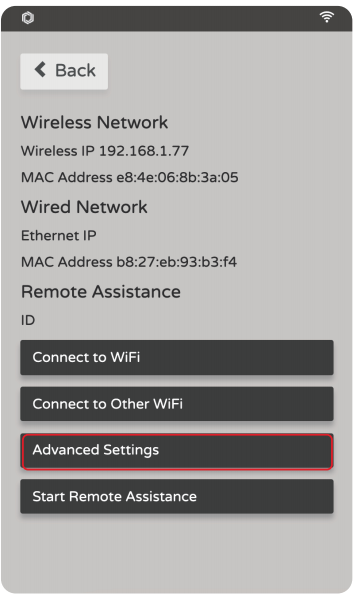

Comprobación del estado de la red y configuración de la red

Se puede confirmar la dirección IP de la red y si el adaptador Wi-Fi o el cable Ethernet funcionan correctamente (la dirección MAC tiene un valor cuando es normal).

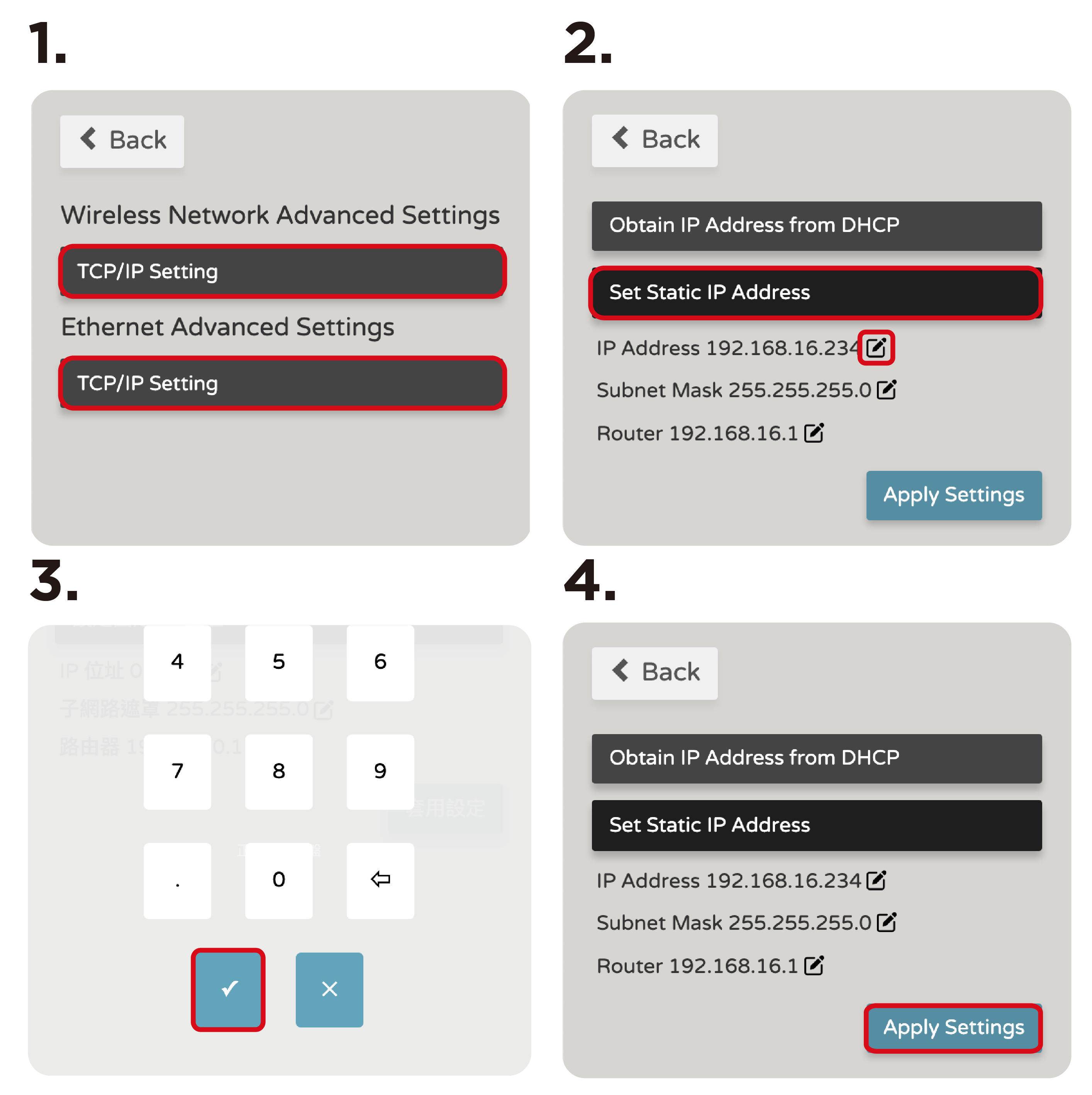

Configuración avanzada: Puede configurar manualmente la IP estática para la máquina, lo que requiere introducir la dirección IP, la máscara de subred y el router.

Iniciar asistencia remota: Guiado por el servicio de atención al cliente.

Nota: Al utilizar una red inalámbrica (Wi-Fi) o una red cableada (excepto para conexión directa), la máquina puede obtener automáticamente una dirección IP a través de DHCP (para usuarios generales) o configurarse manualmente con una IP estática.

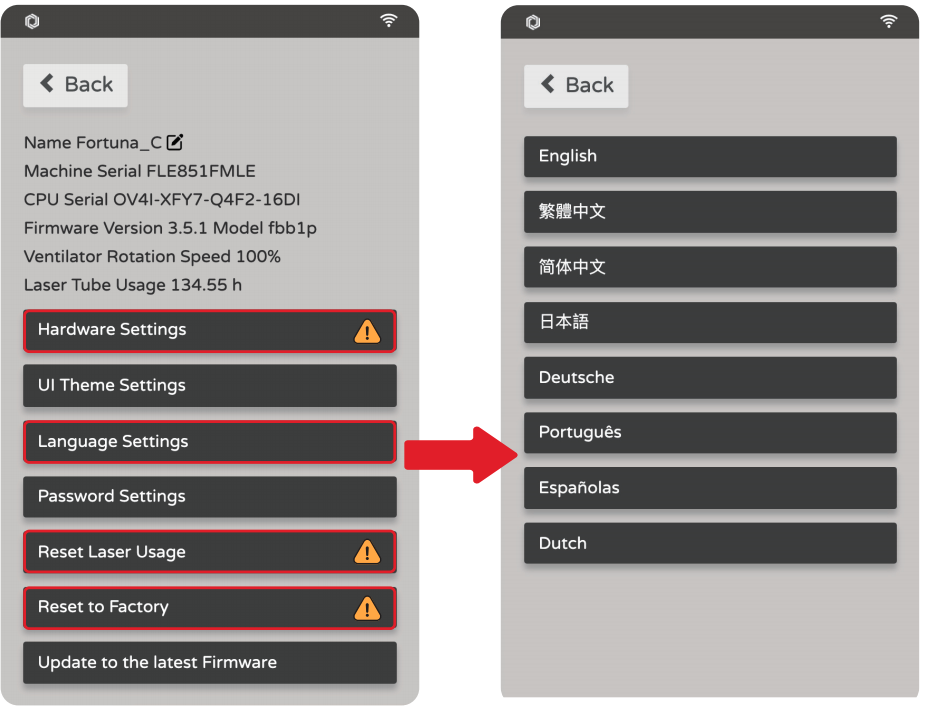

Búsqueda del nombre de la máquina, idioma y configuración relacionada con el hardware

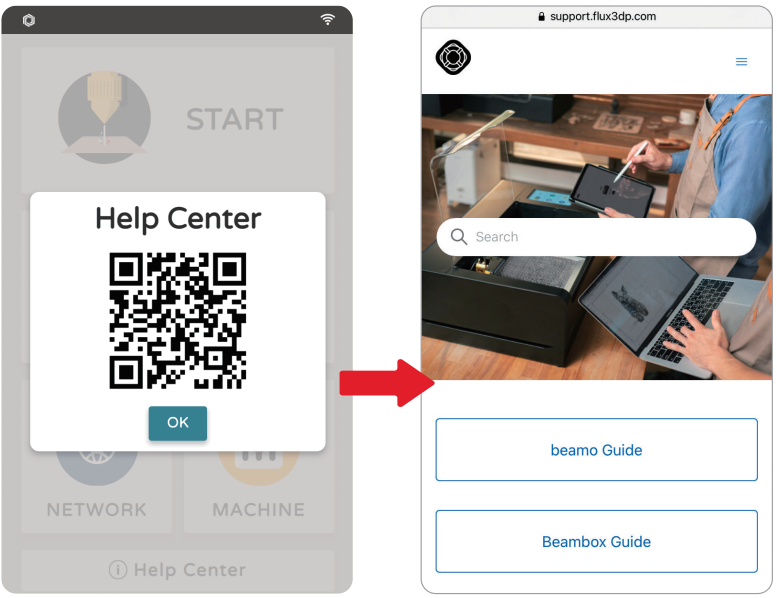

Si tiene alguna pregunta, haga clic en "CENTRO DE AYUDA", escanee el código QR y encuentre posibles soluciones en el Centro de Ayuda del sitio web oficial de FLUX.

Una vez establecida la contraseña de conexión, se requiere introducirla en el software al conectarse a la máquina por primera vez, y se puede modificar o cancelar posteriormente.

Al hacer clic en "Actualizar al último firmware" se actualizará el firmware a la última versión beta. Además de actualizar el firmware desde la máquina, también puede actualizarlo a través de la interfaz del software. Consulte【Operación del Software】 "Menú" - "Máquinas"  Or update the machine's firmware through the USB flash drive. (storage size <= 64GB, with format as FAT32; rename the firmware file downloaded from the website as autoupdate.fxfw. Restart the machine after plugging the USB flash drive into a USB port in the back of the machine.）

Acceso al Centro de Ayuda
