2-6 Tutorial de Beam Studio

Después del proceso de calibración, se le solicitará ejecutar el Tutorial de Beam Studio.

Puede reiniciar el proceso en Menú > Ayuda > Mostrar tutorial de inicio si lo ha omitido accidentalmente.

Elementos necesarios

Pieza de madera de 3 mm (incluida en la caja de accesorios).

Pasos del tutorial

0. Seleccione "Sí" si desea iniciar el tutorial de Beam Studio.

1. Cambiar al modo de vista previa:

Pulse el icono de vista previa de la cámara a la izquierda > Seleccione la máquina en uso.

2. Previsualizar la plataforma:

a. Coloque la pieza de madera

b. Ajuste el enfoque

c. Cierre la tapa

d. Previsualice el área del material de grabado y haga clic en la interfaz de trabajo o seleccione un área de vista previa.

3. Finalizar el modo de vista previa: Seleccione "Finalizar vista previa" 。

4. Dibujar un rectángulo: Seleccione "Rectángulo (M)" para dibujar un cuadrado en la Capa 1 y pulse Mayús para hacerlo perfectamente cuadrado.

5. Arrastrar para dibujar: Arrastre para dibujar un cuadrado en la interfaz de trabajo.

6. Cambiar al panel de capas: Cambiar a la capa para configurar los parámetros.

7. Establecer ajuste preestablecido: "Wood - 3mm Cutting".

8. Añadir una nueva capa: El nombre de la nueva capa es Capa 2.

9. Dibujar un círculo: Seleccione "Óvalo (L)" para dibujar un círculo en la capa 2 y pulse Mayús para hacerlo perfectamente circular.

10. Arrastrar para dibujar: Arrastre para dibujar un círculo en la interfaz de trabajo.

11. Activar relleno: Activar la función de relleno

12. Cambiar al panel de capas: Cambiar a la capa para configurar los parámetros.

13. Establecer ajuste preestablecido: Wood - Engraving : "Wood - Engraving".

14. Enviar el archivo:

a. Confirmar los parámetros y la configuración de las capas.

b. Seleccionar el nombre de la máquina en uso.

c. Hacer clic en 'Iniciar' para ejecutar el proceso de grabado y corte.

Nota:

Para garantizar que los resultados del grabado no se vean afectados por el orden de ejecución, se recomiendan dos cosas:

1. Grabar antes de cortar: el orden de ejecución del trabajo es de arriba abajo en las capas. Asegúrese de que la capa de grabado esté en la parte superior y la de corte en la inferior para evitar un enfoque incorrecto del grabado causado por el colapso del objeto después del corte, lo que afectaría al resultado del grabado.

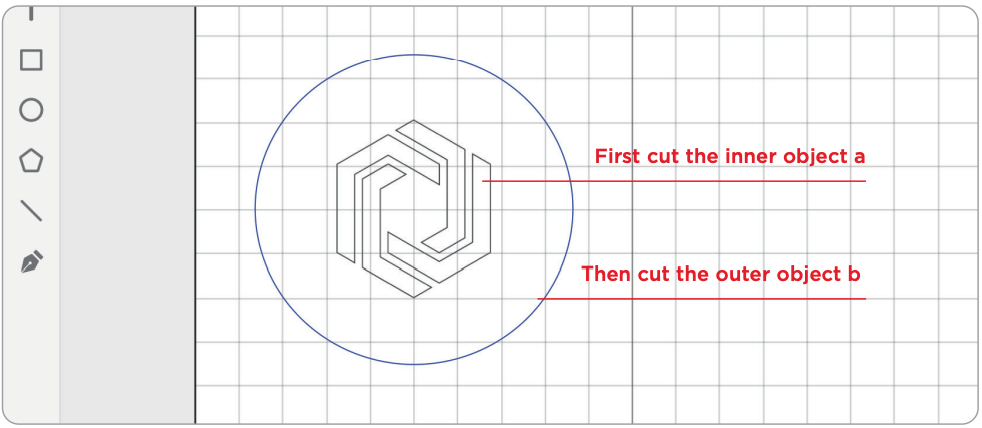

2. Como se muestra a continuación, si hay varios objetos de corte en la misma capa y existe una relación entre el interior y el exterior, los objetos interiores se cortarán primero y luego los exteriores. Si el objeto A está dentro del objeto B, entonces se cortará primero el objeto A y luego el B.

Resolución de problemas

• Refrigerador apagado
• Puerta abierta
• Fallo en la calibración
• Si el resultado del grabado está borroso o el color es tenue, compruebe si el material está correctamente enfocado. Si no funciona, se recomienda inspeccionar el trayecto óptico .
