2-5 Calibración de la cámara

Se le solicitará realizar una calibración de la cámara cuando utilice la máquina por primera vez.

Este proceso garantiza que la cámara esté alineada después del envío y mejora la precisión de la vista previa.

Elementos necesarios

Papel blanco A4 (preparación propia)

1. Seleccione su máquina

Seleccione el nombre de la máquina que está utilizando.

2. Coloque un papel blanco

Coloque un papel blanco A4 limpio en la esquina superior izquierda del área de trabajo.

3. Enfoque el papel

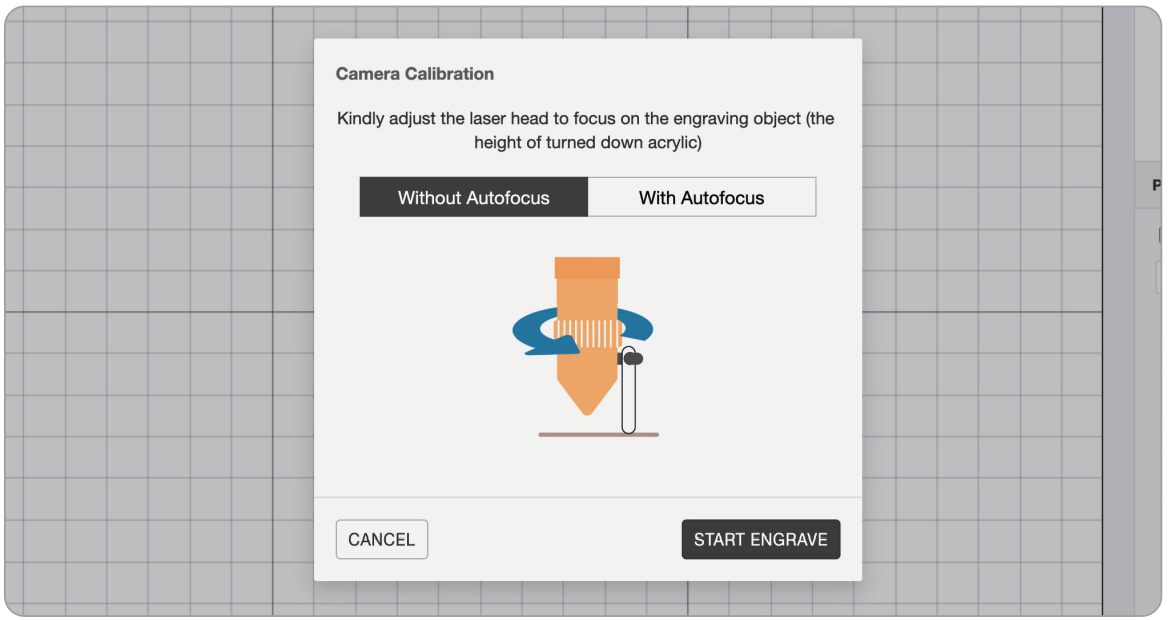

a. Para enfoque manual

1. Afloje el anillo de fijación de la boquilla
2. Haga que la sonda de enfoque toque el material a grabar
3. Apriete el anillo
4. Vuelva a girar la sonda de enfoque después de completar el proceso.

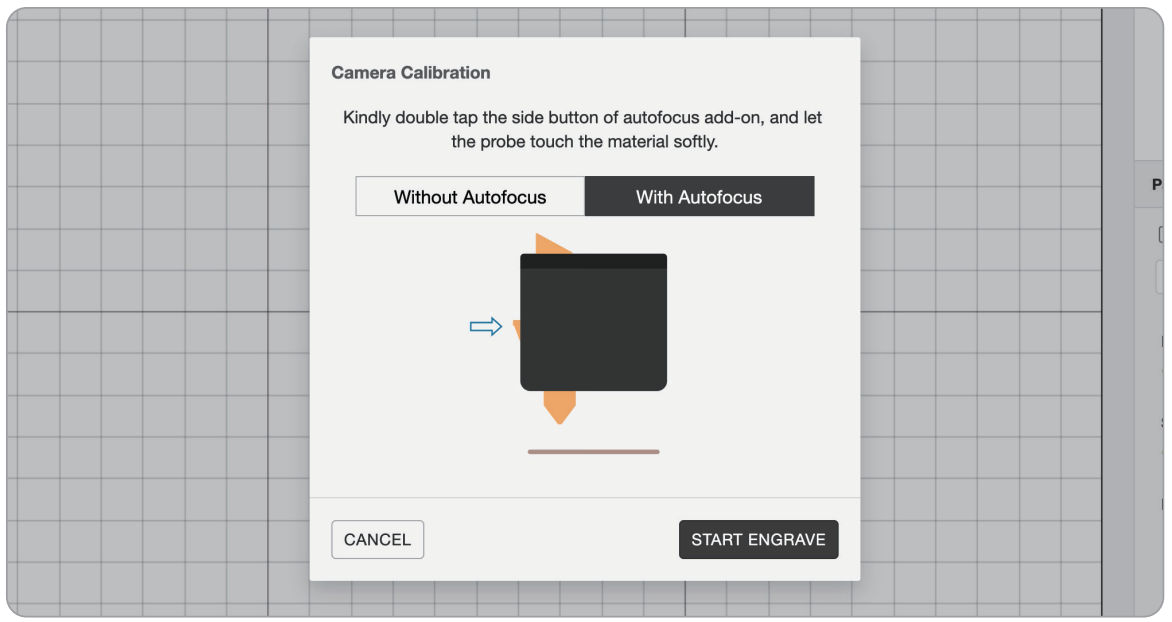

b. Para máquinas con enfoque automático

Haga doble clic en el botón lateral del accesorio para que la sonda toque el material a grabar.

4. Grabe la imagen de calibración

La máquina cortará líneas de cuadrícula en el papel.

Haga clic en cualquier parte para omitir el proceso de grabado y pasar al siguiente paso.

5. Alinee el cuadrado rojo

Mueva las líneas de la cuadrícula al centro y alinee el exterior del cuadrado rojo con el cuadrado central de la cuadrícula ajustando las teclas de dirección, la traslación horizontal y vertical, el ángulo de rotación y la escala (use las teclas de flecha arriba y abajo para ajustar los valores).

Vea el vídeo tutorial aquí.

5. Posición final del cuadrado rojo

Este es un ejemplo de la posición correctamente alineada del cuadrado rojo.

Asegúrese de que el cuadrado rojo y las líneas de la cuadrícula estén centrados en la pantalla.

Una vez alcanzada la posición correcta, haga clic en SIGUIENTE.

6. ¡Todo listo!

Tras finalizar la calibración de la cámara, puede iniciar su primer proyecto de grabado.
