4-6 Limpieza de espejos y lentes – Ayuda de FLUX

Frecuencia recomendada

Una vez cada 1-2 semanas, dependiendo de la frecuencia de uso y el material

Pasos de mantenimiento

Si el material de grabado es papel o madera, es más probable que cause que el polvo y el aceite de alquitrán se adhieran a los espejos reflectantes. Puede usar hisopos de algodón con una pequeña cantidad de alcohol para limpiar y frotar hasta que la superficie del espejo esté libre de manchas.

Elementos necesarios

Hisopo de algodón, Alcohol al 75%~99%


Hay 3 espejos reflectantes, 1 lente de enfoque y 1 lente de salida del tubo láser que necesitan limpiarse en la HEXA, y sus posiciones se muestran en la imagen.

⚠️ Después de la limpieza, los espejos y la lente no deben dejarse con marcas de agua para evitar la oxidación, lo que puede afectar la potencia del láser. Además, no deben limpiarse excesivamente.

Pasos de mantenimiento:

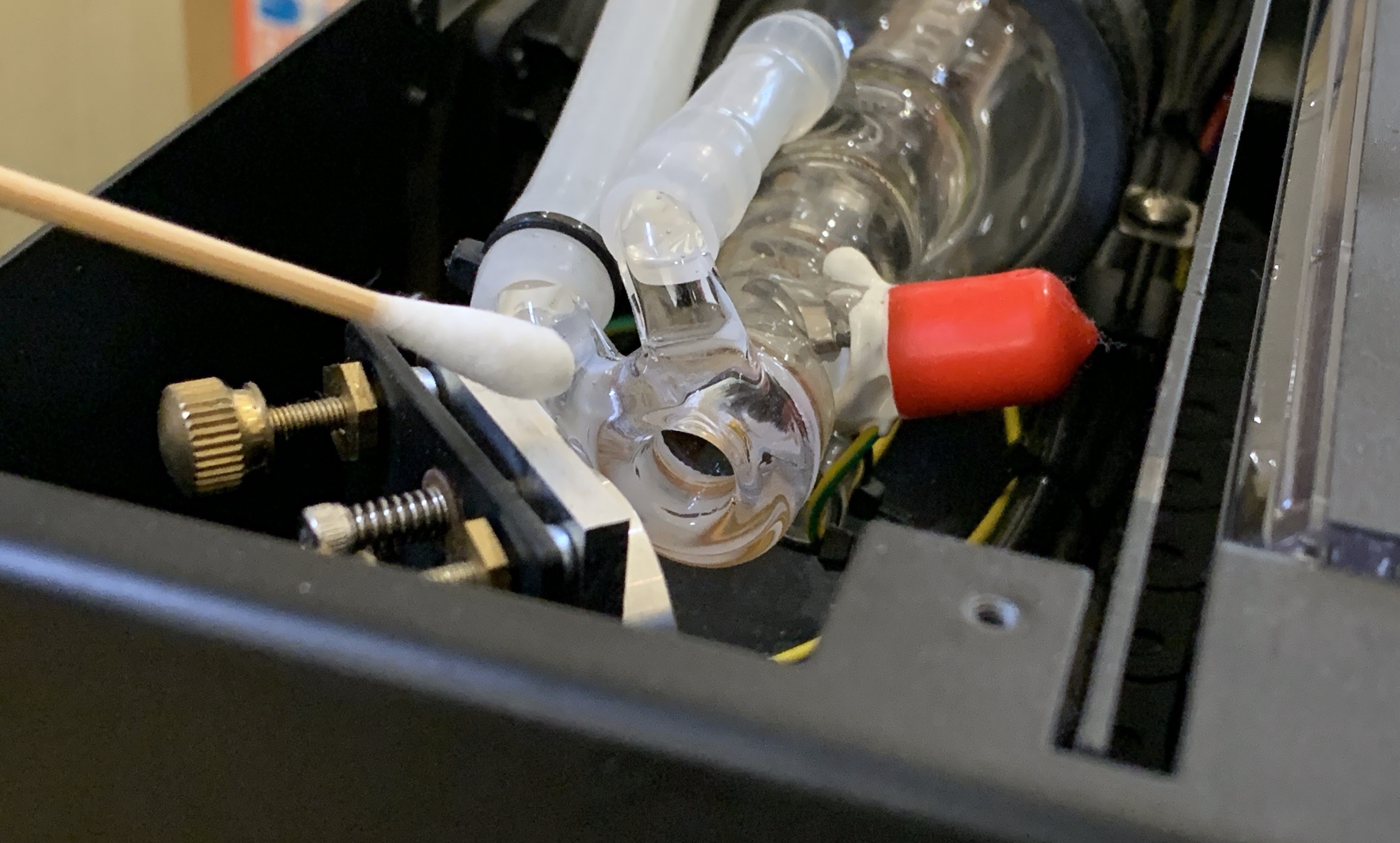

1. Limpie la lente de salida del tubo láser: La lente de salida del tubo láser está ubicada en el lado de baja presión del tubo láser (cerca del primer espejo). Puede abrir la cubierta trasera y limpiarla como se muestra a continuación.

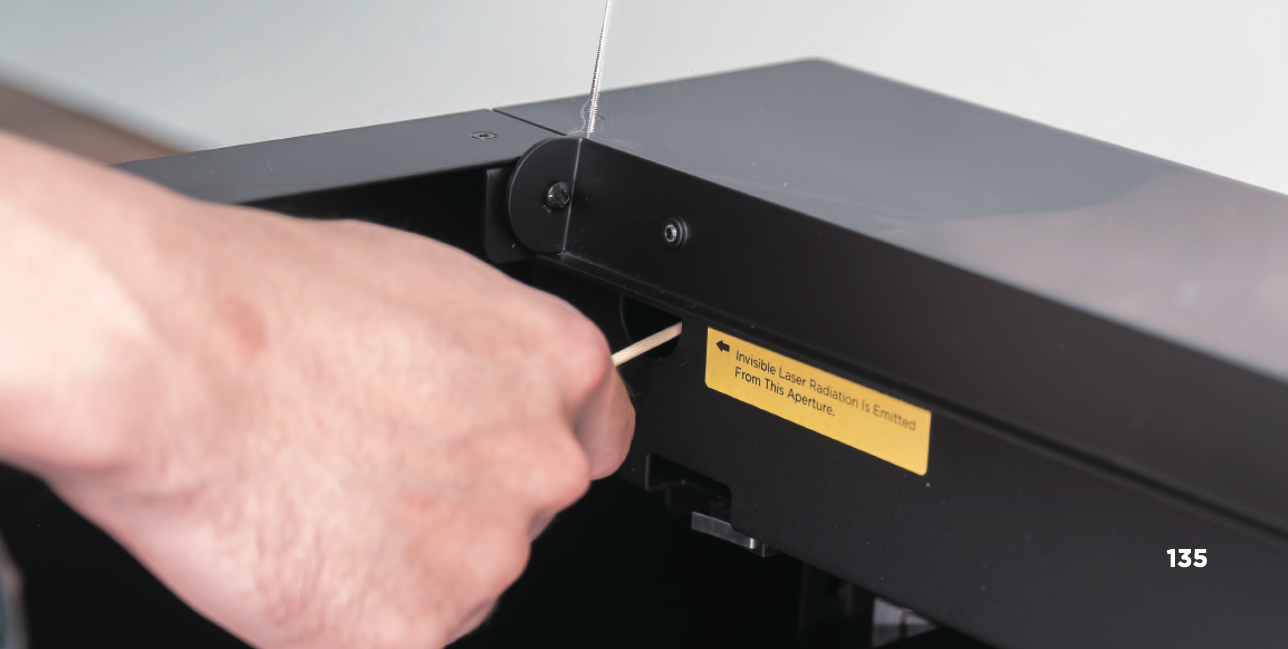

2. Limpie el primer espejo reflectante: El primer espejo reflectante está ubicado en el lado izquierdo del tubo láser frente al chasis. Puede abrir la cubierta trasera o limpiarlo desde el orificio frontal. Como se muestra a continuación.

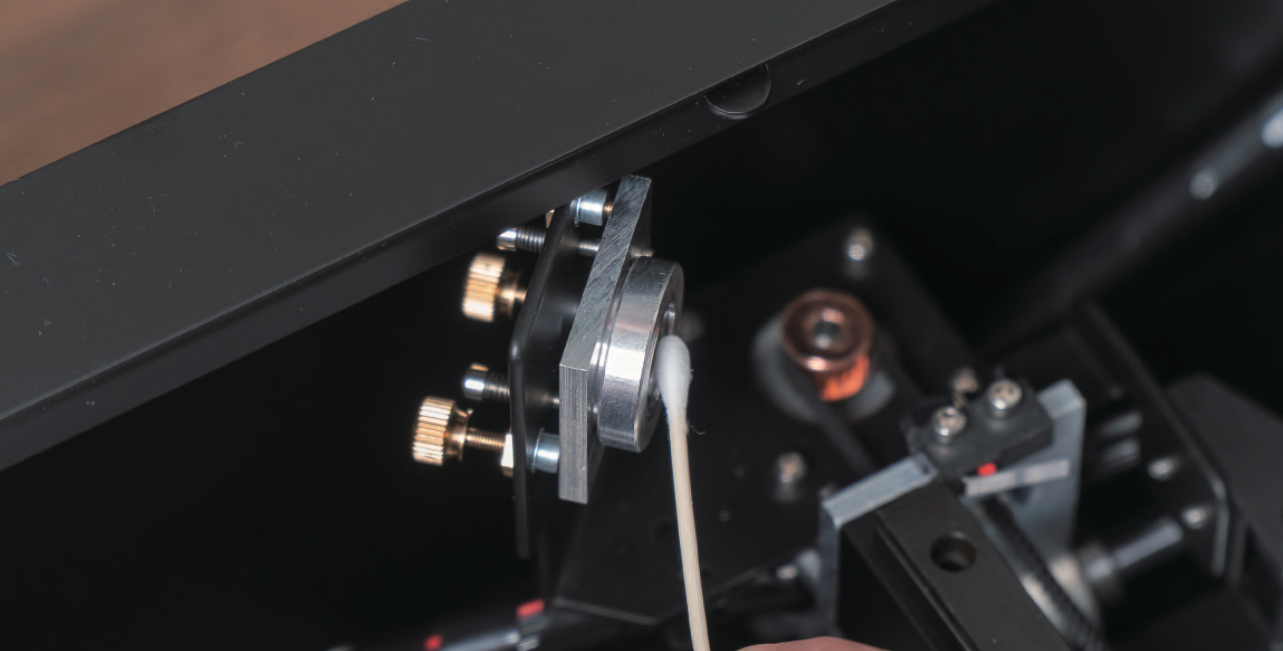

3. Limpie el segundo espejo reflector: El segundo espejo reflector está situado en la varilla guía del eje Y izquierdo frente al chasis. ___2021-08-30___12.03.01.png

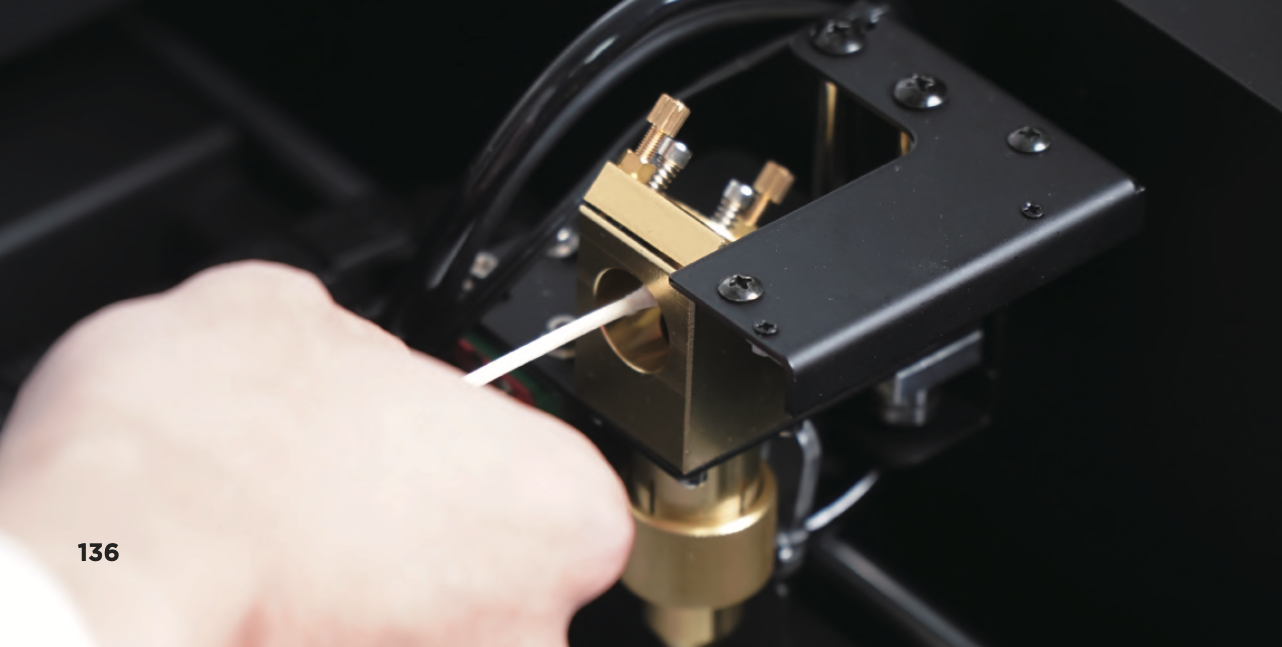

4. Limpie el tercer espejo reflector: El tercer espejo reflector se encuentra en el soporte de espejo triangular dorado que está en el raíl lineal del eje X. ___2021-08-30___12.03.12.png

5. Limpie la lente de enfoque: La lente de enfoque se encuentra debajo del tercer espejo reflector, dentro del cabezal láser.

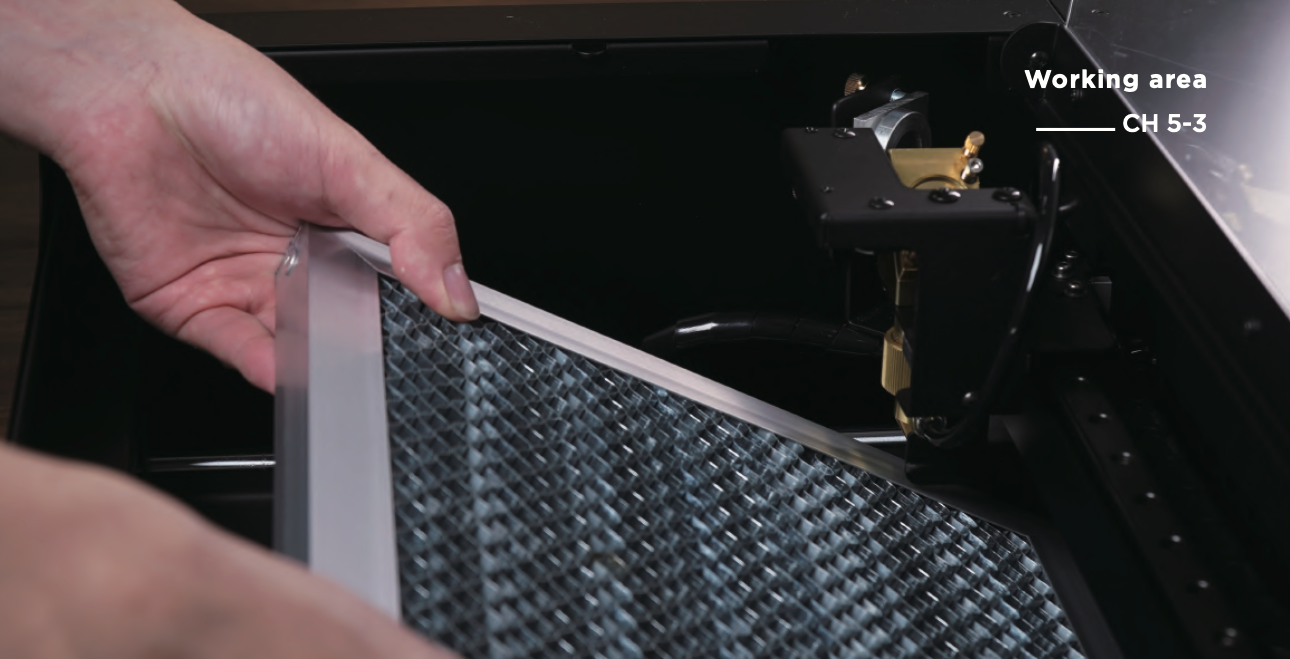

a. Retire la mesa de nido de abeja >

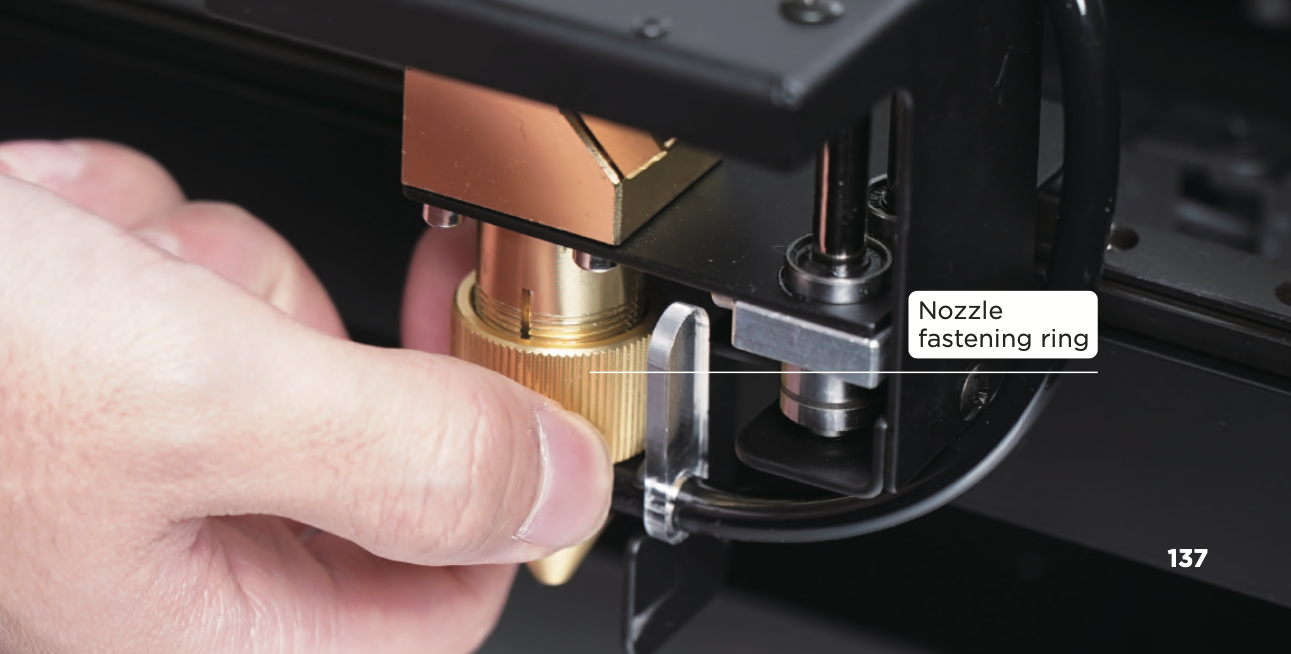

b. Desenrosque el anillo de fijación de la boquilla en sentido horario >

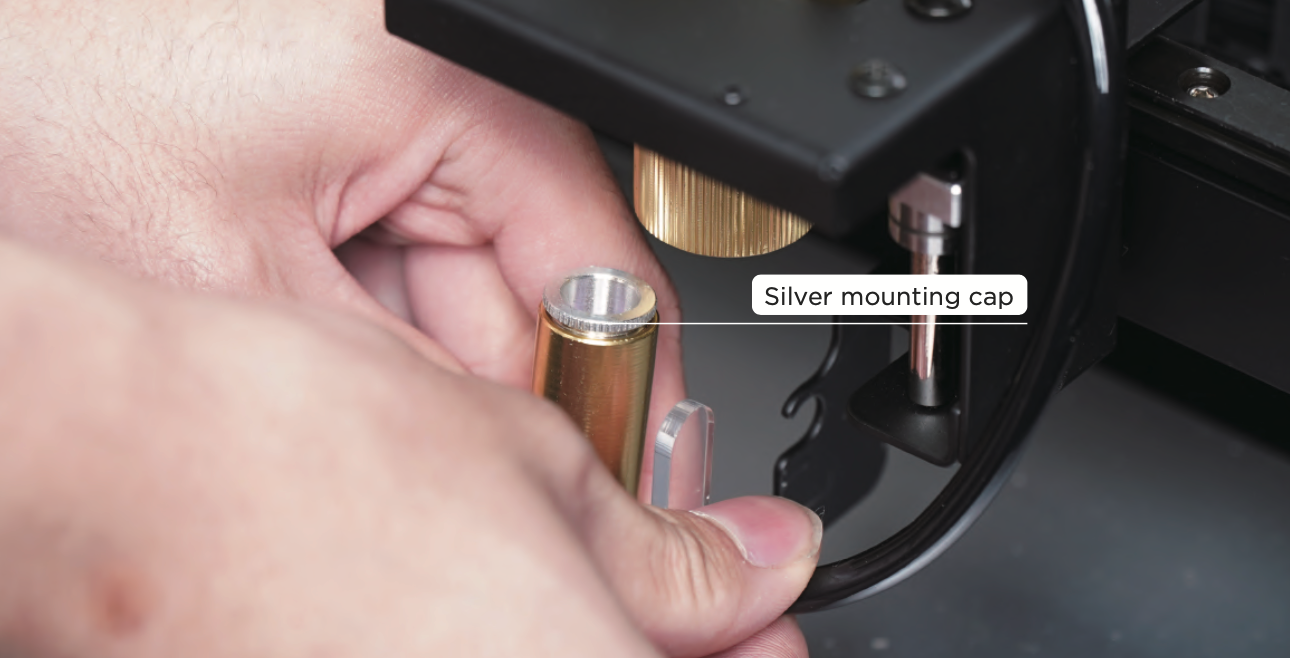

c. Retire el cabezal láser y gire la tapa de montaje plateada en sentido antihorario (use un par de alicates de punta fina si es necesario) >

d. Extraiga la lente de enfoque y luego límpiela.

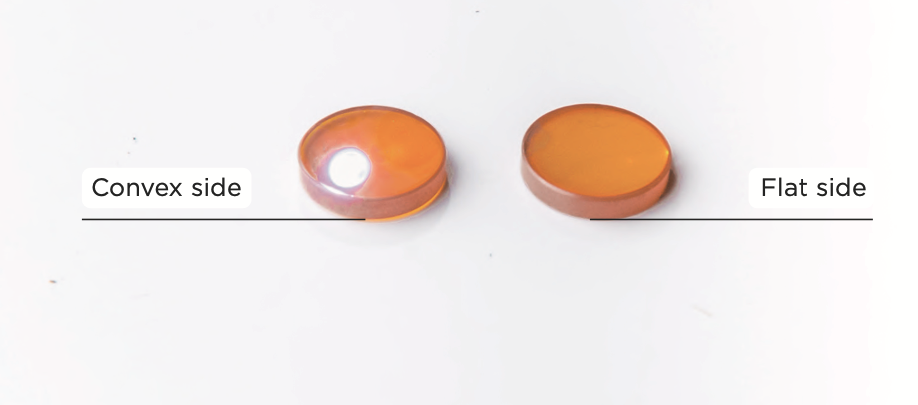

6. Vuelva a colocar la lente de enfoque: La lente tiene una orientación, el lado convexo hacia arriba, el lado plano hacia abajo.
(Sostenga el borde de la lente de enfoque en su mano y mire hacia la lente, podrá verse en el lado convexo y no podrá verse en el lado plano.)

⚠️ Si no se instala según la dirección de las instrucciones, puede causar un enfoque impreciso, resultando en un grabado borroso o la imposibilidad de cortar.
