Si la trayectoria óptica está desalineada, debe realinearse.
Señales de una trayectoria óptica desalineada:
1. los patrones grabados serán más profundos a más claros en una dirección determinada
2. la sección de corte no es perpendicular después del corte.
Elementos necesarios:

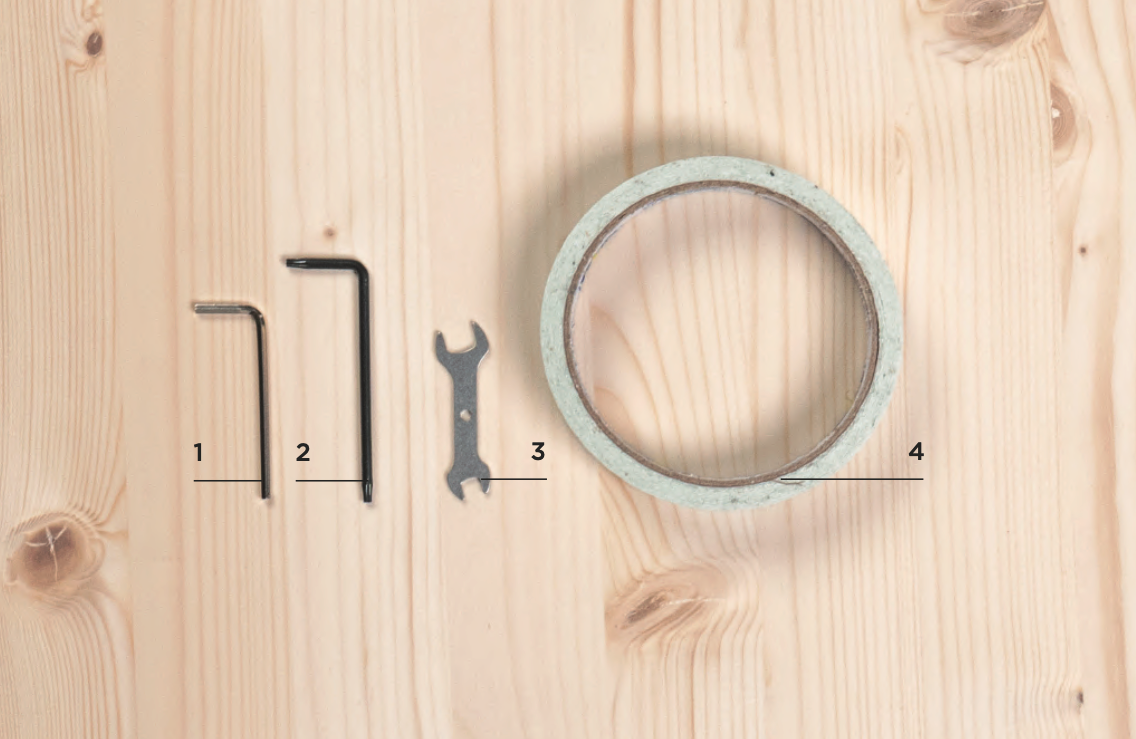

Incluidos en la caja de accesorios:
1 | Llave hexagonal de 2.5mm
2 | Destornillador Torx
3 | Llave de doble cabeza
4 | Cinta de doble cara
Instrucciones de alineación:

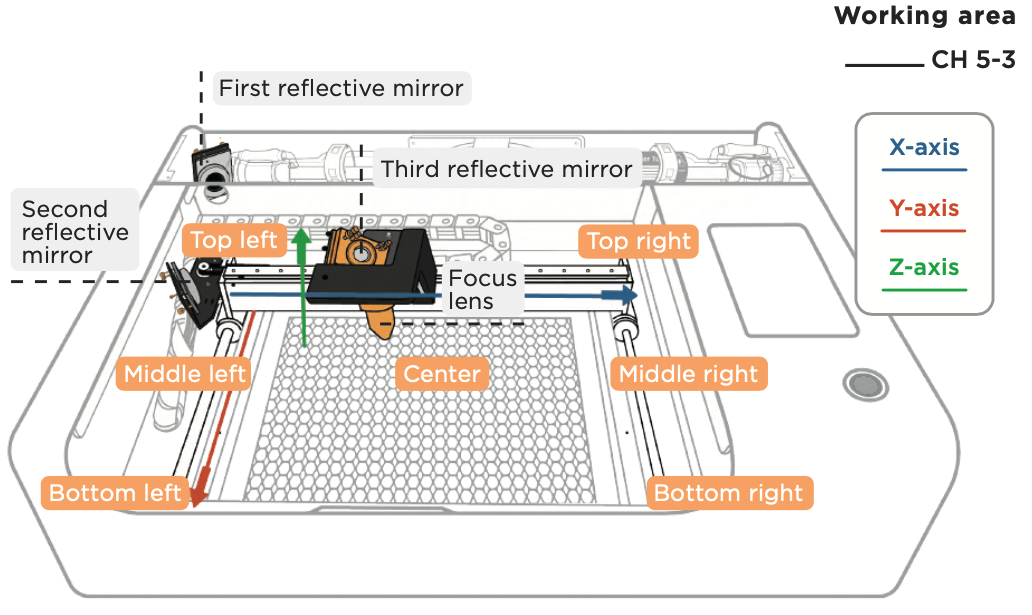

1. La dirección del eje Y está relacionada con el primer espejo reflector. Después de ajustar correctamente el primer espejo reflector, el punto del láser obtenido en la posición inferior izquierda debe coincidir con el obtenido en la posición superior izquierda. Al ajustar el primer espejo reflector, coloque la cinta de doble cara en el segundo espejo reflector.
2. La dirección del eje X está relacionada con el segundo espejo reflector. Después de ajustar el segundo espejo reflector, el punto del láser obtenido en la posición central derecha debe coincidir con el obtenido en la posición central izquierda. Al ajustar el segundo espejo reflector, coloque la cinta de doble cara en el tercer espejo reflector.
3. La dirección del eje Z está relacionada con el tercer espejo reflector. Después de ajustar el tercer espejo reflector, el punto del láser debe estar en el centro de la salida del láser. Al ajustar el tercer espejo reflector, coloque la cinta de doble cara en la salida del láser.
1. No abra la cubierta de la puerta cuando el pulso láser esté en progreso, de lo contrario, el láser no emitirá luz debido al mecanismo de protección.
2. Al alinear la trayectoria óptica, la "Potencia" se puede establecer en x0.50 en la página "MANTENER" para evitar que el punto del láser sea demasiado grande para juzgar con precisión la dirección de desplazamiento del punto del láser. Cuando se complete la alineación, la "Potencia" debe restablecerse a la configuración de potencia original de x1.00 para evitar una potencia insuficiente durante el uso.
3. Si hay un sonido de crujido anormal al iniciar el pulso láser, desconecte la alimentación y deje de usarlo inmediatamente. 【Solución de problemas】 No hay salida del haz láser.
4. Utilice el destornillador Torx para quitar los 6 tornillos de la cubierta trasera y luego retire la cubierta trasera.
5. Dado que hay fijadores de roscas en las tuercas de los tornillos de ajuste del espejo del primer y segundo espejo reflector, se sugiere dejar caer una pequeña cantidad de alcohol en esas tuercas para ablandar los fijadores de roscas antes de girar las tuercas.
Instrucciones en vídeo
Pasos de alineación:
Tubo láser
Objetivo: Confirmar que el punto láser esté en el primer espejo reflectante.
Método:

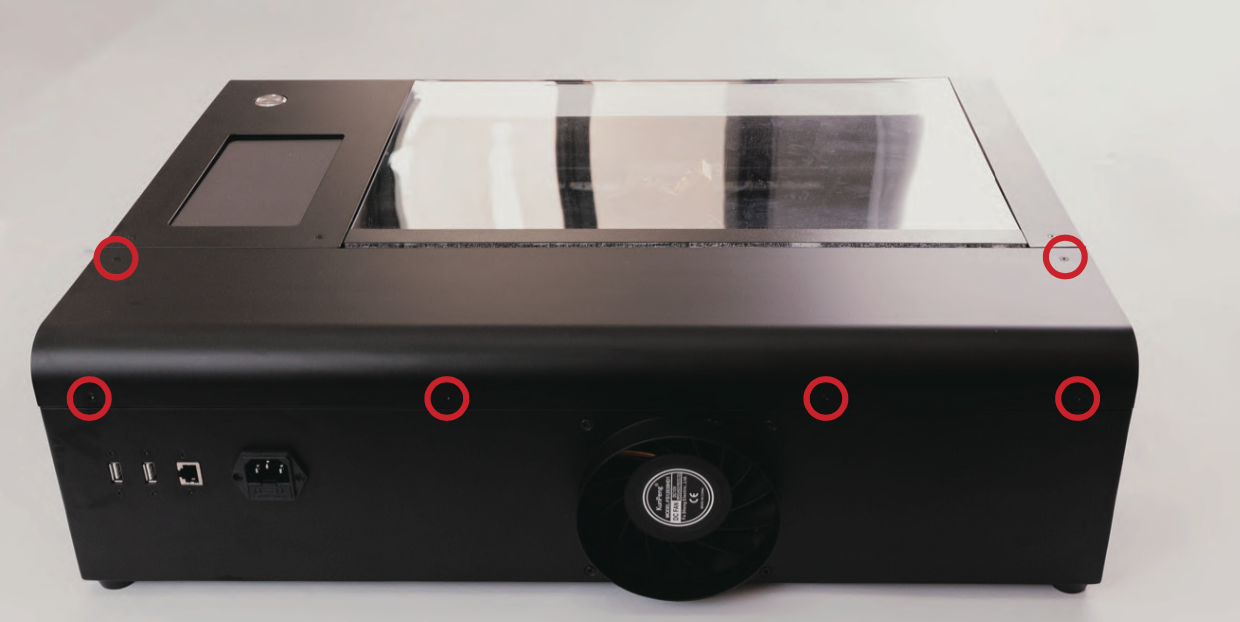

1. Retire la cubierta trasera: Utilice un destornillador Torx para quitar los 6 tornillos de la cubierta trasera y luego retire la cubierta trasera.

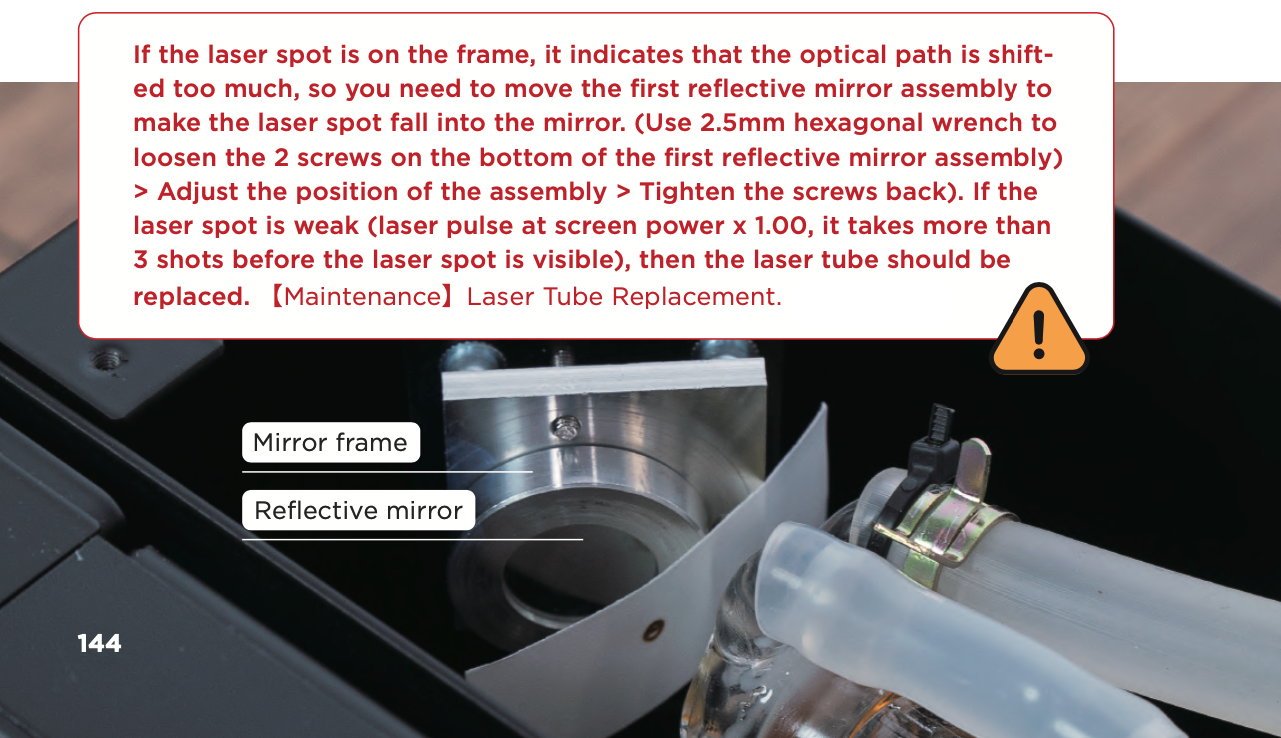

2. Pegue la cinta: Tome un trozo de cinta de doble cara y péguela en el marco metálico redondo del primer espejo reflectante.
3. Obtenga el punto láser en el primer espejo reflectante: Cierre la cubierta de la puerta > Haga clic en "MANTENER" en la pantalla > Haga clic en "Pulso láser" > Abra la cubierta de la puerta > Asegúrese de que el punto láser esté dentro del espejo, evitando el marco del espejo.
Primer espejo reflectante
Objetivo: Para hacer que el punto inferior izquierdo coincida con el punto superior izquierdo.
Método:
1. Libere los motores y pegue la cinta: Haga clic en "MANTENER" de la máquina para finalizar la referencia > Haga clic en "Motores" > Tome un trozo de cinta de doble cara y péguelo en el marco metálico del segundo espejo reflectante.
2. Obtenga el punto láser superior izquierdo: Mueva el cabezal láser a la esquina superior izquierda manualmente > Cierre la cubierta de la puerta > Haga clic en "Pulso láser" > Abra la cubierta de la puerta > Confirme la posición del punto láser. Debe observar cómo se mueve el siguiente punto láser (inferior izquierdo).
3. Obtenga el punto láser inferior izquierdo: Mueva el cabezal láser a la esquina inferior izquierda manualmente > Cierre la cubierta de la puerta > Haga clic en "Pulso láser" > Abra la cubierta de la puerta > Confirme si los puntos láser inferior y superior izquierdo se superponen en la misma posición y evite el marco del espejo reflectante. Como se muestra en la imagen de arriba. Si los puntos láser no se superponen completamente, ajuste el tornillo de ajuste del espejo detrás del primer espejo reflectante según la dirección del movimiento del punto láser, de modo que la posición del punto láser inferior izquierdo se mueva a la posición del punto láser superior izquierdo.
4. Ajuste el primer espejo reflectante: Vierta una pequeña cantidad de alcohol en la
tuerca para ablandar el fijador de rosca > Use una llave de doble cabeza para aflojar la tuerca sin girar el tornillo de ajuste del espejo > Apriete o afloje el tornillo de ajuste del espejo según la dirección del movimiento del punto láser (la dirección de control se explica más adelante) > Repita los pasos 2, 3, 4 hasta que el punto láser inferior izquierdo se superponga con el punto láser superior izquierdo (si ya no puede determinar la dirección del movimiento del punto láser, debe volver a aplicar la cinta de doble cara) > Después de terminar el ajuste, apriete la tuerca sin girar el tornillo de ajuste del espejo.
Después de confirmar que los puntos inferior e superior izquierdo coinciden y evitan el marco del espejo reflectante, ajuste el segundo espejo reflectante.

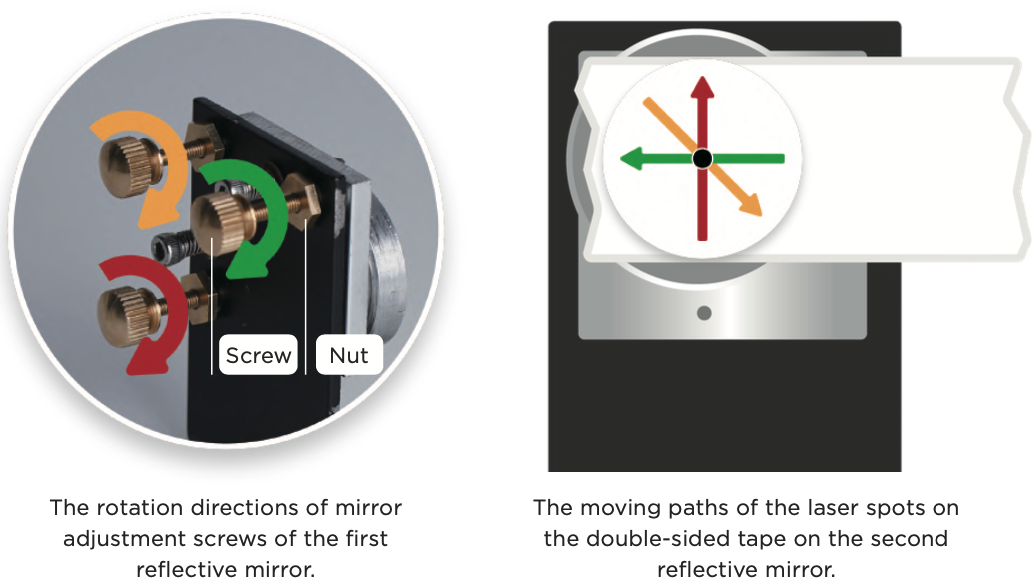

Apretar o aflojar el tornillo equivale a ajustar el ángulo del espejo reflectante.
-

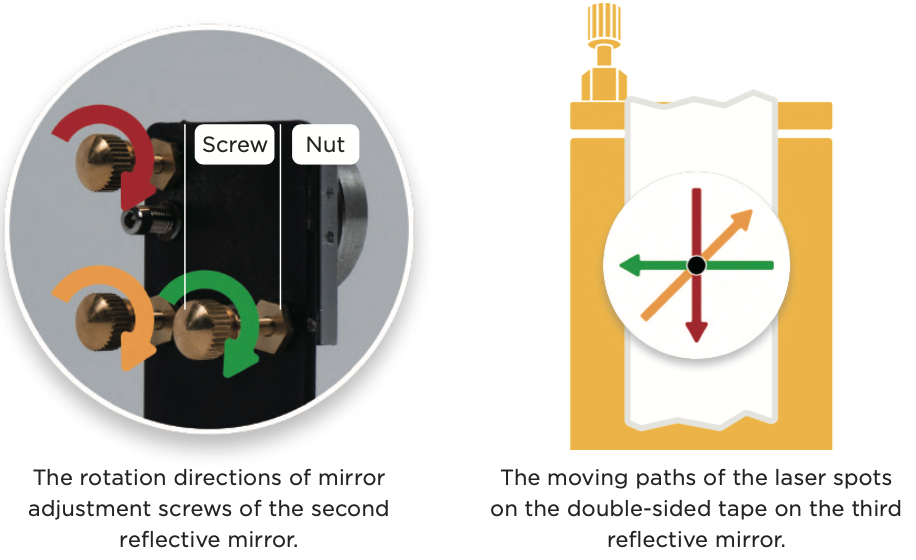

Al girar el tornillo amarillo, los enlaces de los tornillos rojo y verde se pueden considerar como el eje de rotación.
Al apretar el tornillo amarillo (en el sentido de las agujas del reloj), puede imaginar que empuja el espejo desde la parte superior izquierda con el rojo y el verde como eje, y el punto láser se moverá hacia abajo a la parte inferior derecha. Al aflojar el tornillo amarillo (en sentido antihorario), puede imaginar el rojo y el verde como el eje para mover el espejo hacia atrás en la parte superior izquierda, y el punto láser se moverá hacia arriba a la parte superior izquierda. -
Cuando gire el tornillo verde, puede considerar el enlace de los tornillos amarillo y rojo como el eje de rotación.
Al apretar el tornillo verde (en el sentido de las agujas del reloj), puede imaginar el amarillo y el rojo como el eje para empujar el espejo desde la parte superior derecha, y el punto láser se moverá hacia la izquierda. Al aflojar el tornillo verde (en sentido antihorario), puede imaginar el amarillo y el rojo como el eje para mover el espejo hacia atrás en la parte superior derecha, y el punto láser se moverá hacia la derecha. -
Al girar el tornillo rojo, considere el enlace de los tornillos amarillo y verde como el eje de rotación.
Al apretar el tornillo rojo en el sentido de las agujas del reloj, puede imaginar el amarillo y el verde como el eje para empujar el espejo desde la parte inferior izquierda, y el punto láser se moverá hacia arriba. Si afloja el tornillo rojo (en sentido antihorario), puede imaginar el amarillo y el verde como el eje para mover el espejo hacia atrás en la parte inferior izquierda, y el punto láser se moverá hacia abajo.
Segundo espejo reflectante
Objetivo: Para hacer que el punto derecho central coincida con el punto izquierdo central. Método:
1. Pegue la cinta: Tome un trozo de cinta de doble cara y péguela en el marco marco metálico del tercer espejo reflectante.
2. Obtenga el punto láser central izquierdo: Mueva el cabezal láser hacia el centro izquierdo
manualmente > Cierre la cubierta de la puerta > Haga clic en "Pulso láser" > Abra la cubierta de la puerta > Confirme la posición del punto láser. Debe observar cómo se mueve el siguiente punto láser (centro).
3. Obtener el punto láser central: Mueva manualmente el cabezal láser al centro > Cierre la cubierta de la puerta > Haga clic en "Pulso láser" > Abra la cubierta de la puerta > Confirme si el centro y la parte media izquierda se superponen en la misma posición. Debe observar cómo se mueve el siguiente punto láser (medio derecho).
4. Obtener el punto láser medio derecho: Mueva manualmente el cabezal láser hacia la parte media derecha > Cierre la cubierta de la puerta > Haga clic en "Pulso láser" > Abra la cubierta de la puerta > Confirme si los puntos se superponen en la misma posición. Si no están completamente superpuestos, ajuste el tornillo de ajuste del espejo detrás del segundo espejo reflectante según la dirección del movimiento del punto láser, de modo que la posición del punto láser medio derecho se mueva a la posición del punto láser medio izquierdo.
5. Ajustar el segundo espejo reflectante: Aplique una pequeña cantidad de alcohol en la tuerca para ablandar el fijador de rosca > Use una llave de doble cabeza para aflojar la tuerca sin girar el tornillo de ajuste del espejo > Apriete o afloje el tornillo de ajuste del espejo según la dirección del movimiento del punto láser (la dirección de control se explica más adelante) > Repita los pasos 2, 4 y 5 hasta que el punto láser medio derecho se superponga con el punto láser medio izquierdo (si ya no puede determinar la dirección del movimiento del punto láser, debe volver a aplicar la cinta de doble cara) > Después de terminar el ajuste, apriete la tuerca sin girar el tornillo de ajuste del espejo.

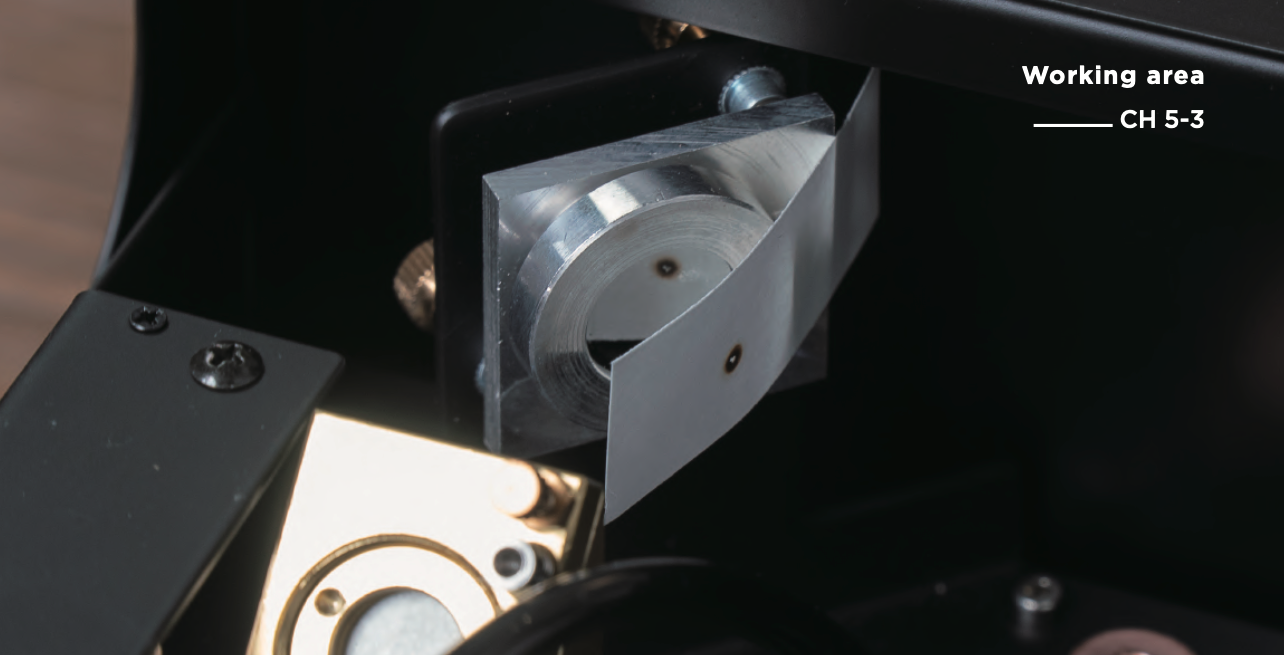

6. Confirmar que los puntos de la parte media derecha y la parte media izquierda se superponen: Tome un trozo de cinta de doble cara y colóquelo en el marco dorado del tercer espejo reflectante > Repita los pasos 2 y 4 para confirmar la superposición de los puntos medios derecho e izquierdo, evitando el marco del espejo reflectante, luego ajuste con precisión la posición del conjunto del cabezal láser para que el punto superpuesto se encuentre en la línea perpendicular del marco metálico redondo (área de línea sólida negra en la figura).

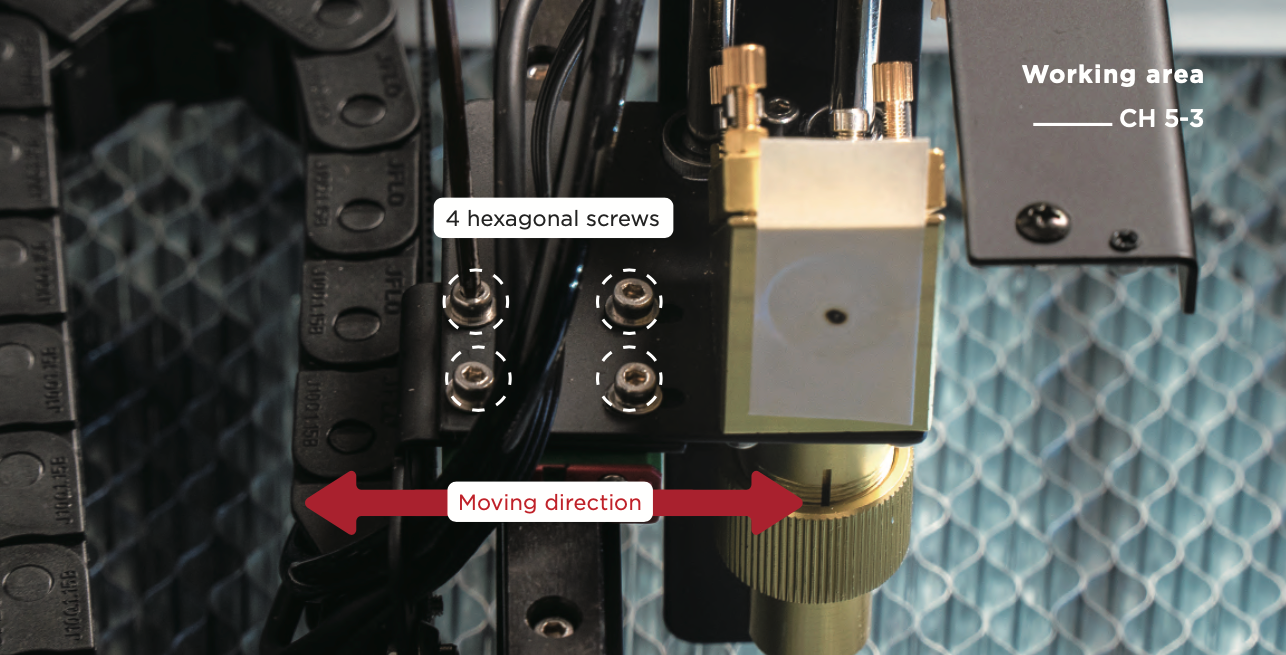

7. Ajustar la posición del conjunto del cabezal láser: Use una llave hexagonal de 2,5 mm para aflojar los 4 tornillos hexagonales en el riel lineal del eje X que sujetan el conjunto del cabezal láser en su lugar > Mueva el cabezal láser hacia adelante o hacia atrás según la posición del punto > Apriete ligeramente los 4 tornillos > Mueva manualmente el cabezal láser al centro > Cierre la cubierta de la puerta > Haga clic en "Pulso láser" > Abra la cubierta de la puerta > Confirme que el punto esté en la línea perpendicular > Mueva el cabezal láser hacia la parte delantera del chasis > Haga clic en "Cámara" y asegúrese de que los bordes superior e inferior de la cámara estén paralelos al chasis de la máquina > Fije los 4 tornillos hexagonales del conjunto del cabezal láser. Después de confirmar que los puntos del centro derecho y del centro izquierdo están en la línea perpendicular del marco metálico redondo, puede ajustar el tercer espejo reflectante.
Tercer espejo reflectante

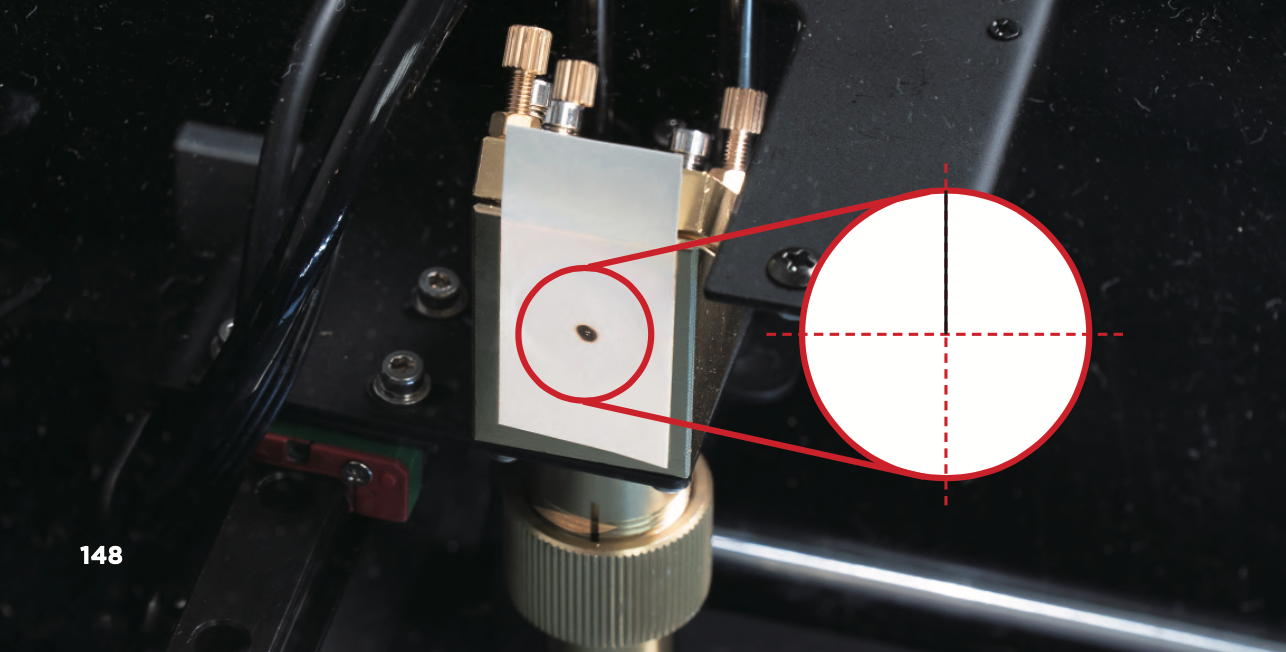

Objetivo: Para hacer que el punto láser golpee el centro de la salida del láser.
Método:

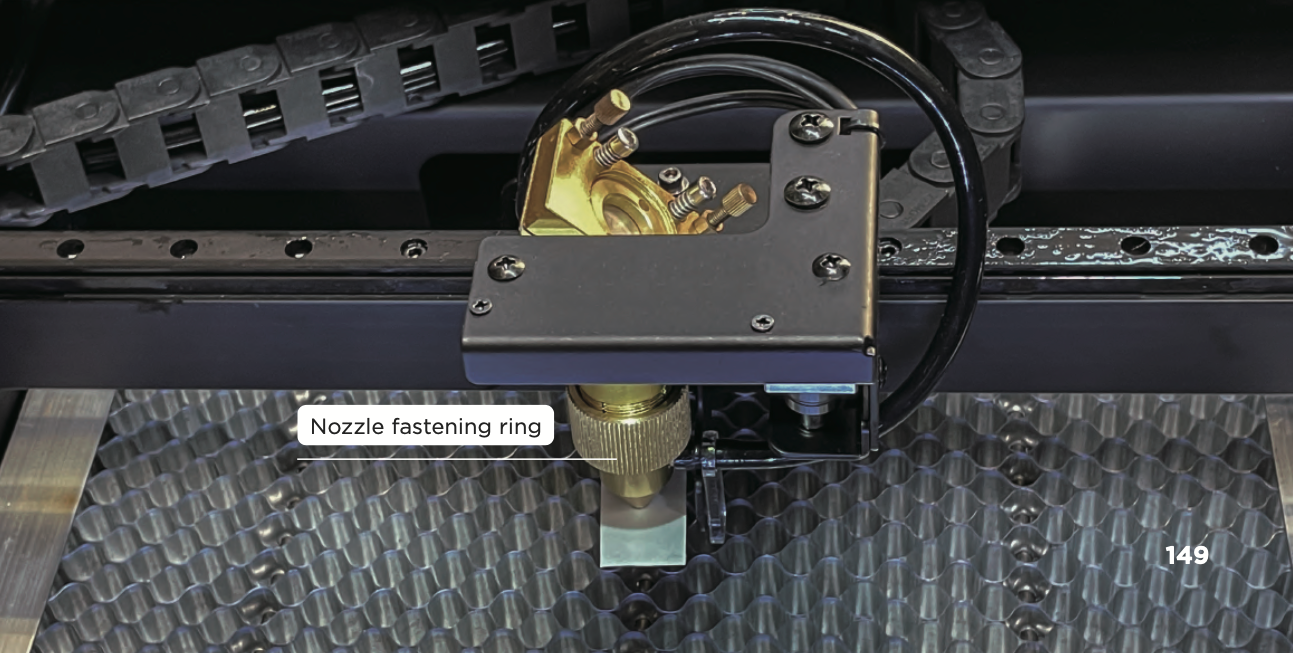

1. Ajustar la altura del cabezal láser: Retire el anillo de sujeción de la boquilla dorada > Ajuste la altura del cabezal láser para que la sonda de enfoque toque la mesa de nido de abeja > Gire la sonda de enfoque hacia atrás > Apriete el anillo de sujeción de la boquilla dorada.

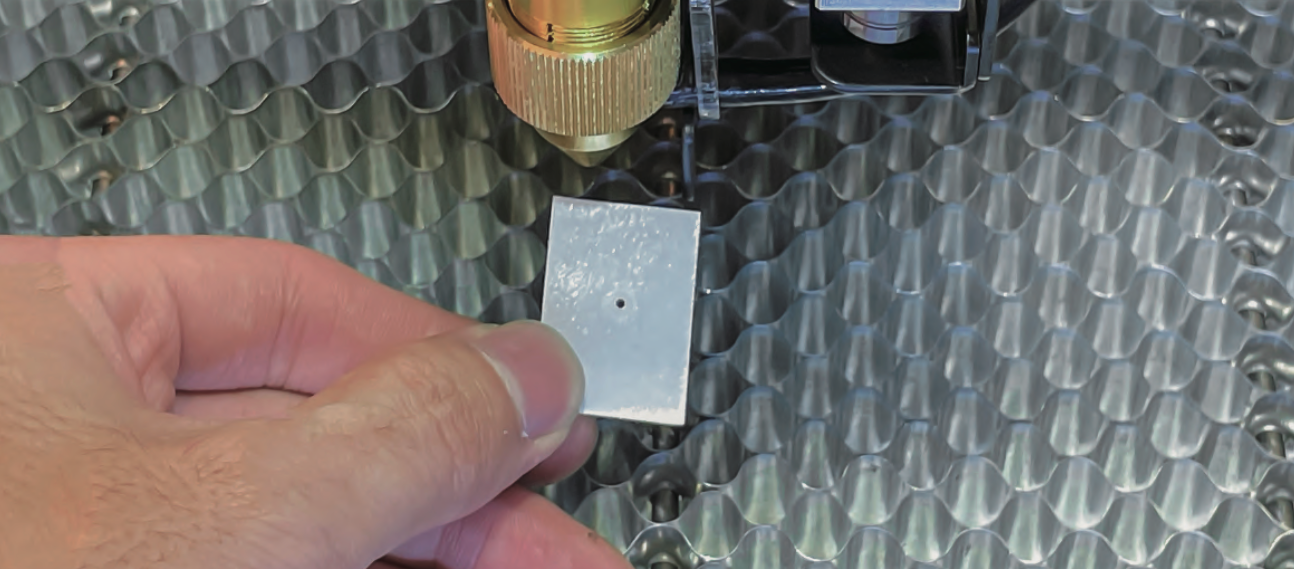

2. Pegue la cinta: Tome un trozo de cinta de doble cara y colóquelo en la salida del cabezal láser > Presione suavemente la cinta de doble cara para hacer un círculo de hendidura de la salida del cabezal láser en la superficie adhesiva de la cinta.

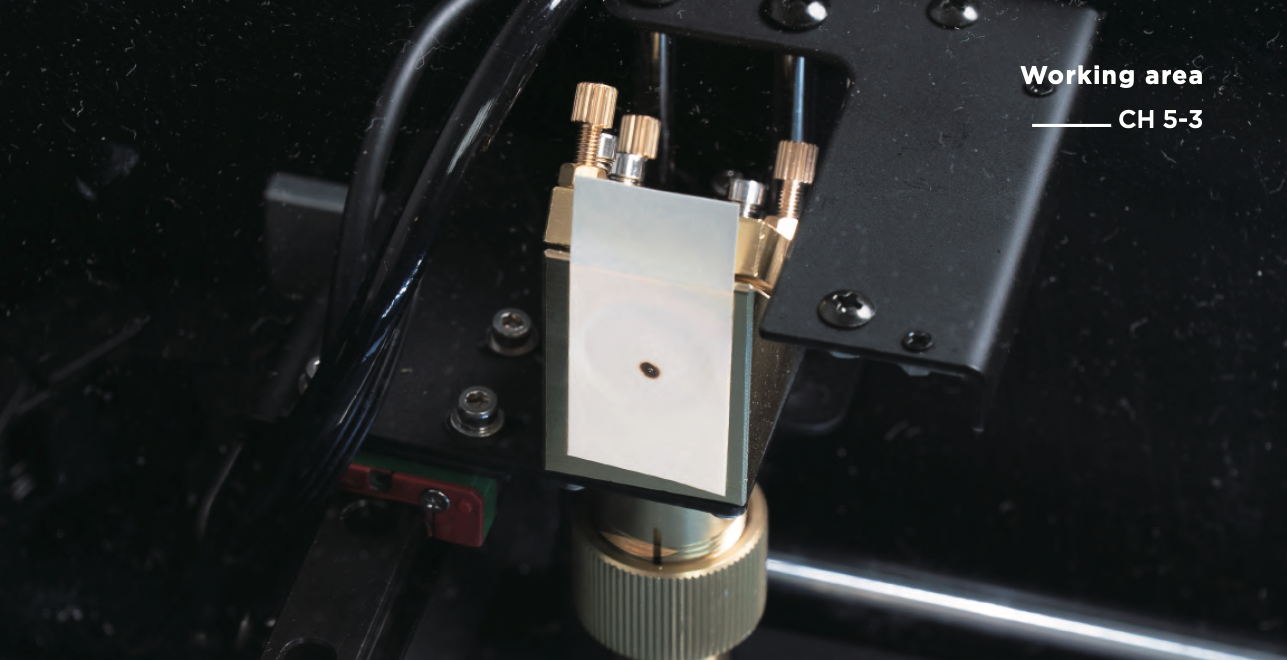

3. Obtener el punto láser central: Mueva el cabezal láser al centro manualmente > Cierre la cubierta de la puerta > Haga clic en "Pulso láser" > Abra la cubierta de la puerta > Asegúrese de que el punto láser esté en el centro de la salida del láser. Si no está en el centro del círculo, debe ajustar el tornillo de ajuste del espejo detrás del tercer espejo reflector según la posición del punto.
4. Ajuste el tercer espejo reflector: Use una llave de doble cabeza para aflojar la tuerca sin girar el tornillo de ajuste del espejo > Apriete o afloje el tornillo de ajuste del espejo según la dirección del movimiento del punto láser (la dirección de control se explica más adelante) > Repita los pasos 3 y 4 hasta que el punto láser caiga en el centro de la salida del haz (si ya no puede juzgar la dirección del movimiento del punto láser, debe volver a aplicar la cinta de doble cara) > Después de terminar el ajuste, apriete la tuerca sin girar el tornillo de ajuste del espejo.

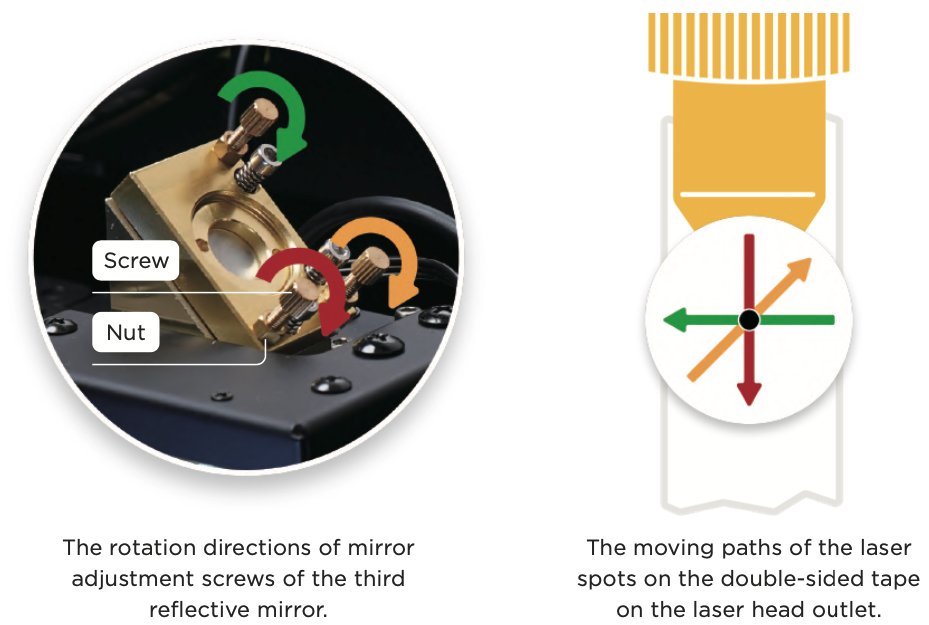

El método de ajuste es diferente del primer y segundo espejo reflector, porque la posición del soporte debajo del tercer espejo reflector es fija, por lo que cuando se aprieta el tornillo, el soporte no se moverá, pero el espejo reflector será expulsado.
- Al girar el tornillo amarillo, la unión de los tornillos rojo y verde se puede considerar como el eje de rotación.
Al apretar el tornillo amarillo (en sentido horario), puede pensar en mover el espejo hacia atrás en la parte superior derecha con el rojo y el verde como eje, y el punto láser se moverá hacia la parte superior derecha. Al aflojar el tornillo amarillo (en sentido antihorario), puede pensar en el rojo y el verde como el eje para empujar el espejo reflector desde la parte superior derecha, y el punto láser se moverá hacia la parte inferior izquierda.
- Al girar el tornillo verde, la unión de los tornillos amarillo y rojo se puede considerar como el eje de rotación.
Al apretar el tornillo verde (en sentido horario), puede pensar en mover el espejo hacia atrás en la parte superior izquierda con el amarillo y el rojo como eje, y el punto láser se moverá hacia la izquierda. Al aflojar el tornillo verde (en sentido antihorario), puede pensar en el amarillo y el rojo como el eje para empujar el espejo reflector desde la parte superior izquierda, y el punto láser se moverá hacia la derecha.
- Al girar el tornillo rojo, la unión de los tornillos amarillo y verde se puede considerar como el eje de rotación.
Al apretar el tornillo rojo (en sentido horario), puede pensar en mover el espejo hacia atrás en la parte inferior derecha con el amarillo y el verde como eje, y el punto láser se moverá hacia abajo. Al aflojar el tornillo rojo (en sentido antihorario), puede pensar en el amarillo y el verde como el eje para empujar el espejo reflector desde la parte inferior izquierda, y el punto láser se moverá hacia arriba.
Después de completar los ajustes anteriores, puede asegurarse de que la salida del haz láser sea uniforme en cualquier ubicación del área de trabajo para lograr los requisitos normales de funcionamiento. Realice "Calibrar cámara" nuevamente antes de usar. Tutorial de Beam Studio: Calibración de la cámara.
Si se requiere estrictamente la verticalidad de la salida del haz láser, puede ajustar aún más la verticalidad de la trayectoria óptica.
Ajuste avanzado:
La verticalidad de la trayectoria óptica (ajuste selectivo)
Objetivo: Para ajustar los puntos láser obtenidos del anillo de sujeción de la boquilla dorada y de la salida del cabezal láser al centro de los círculos.
Método:
1. Pegue la cinta: Tome un trozo de cinta de doble cara y péguela plana en el marco
dorado del tercer espejo reflectante.
2. Obtenga el punto láser central: Mueva el cabezal láser al centro manualmente > Cierre la
cubierta de la puerta > Haga clic en "Pulso láser" > Abra la cubierta de la puerta.

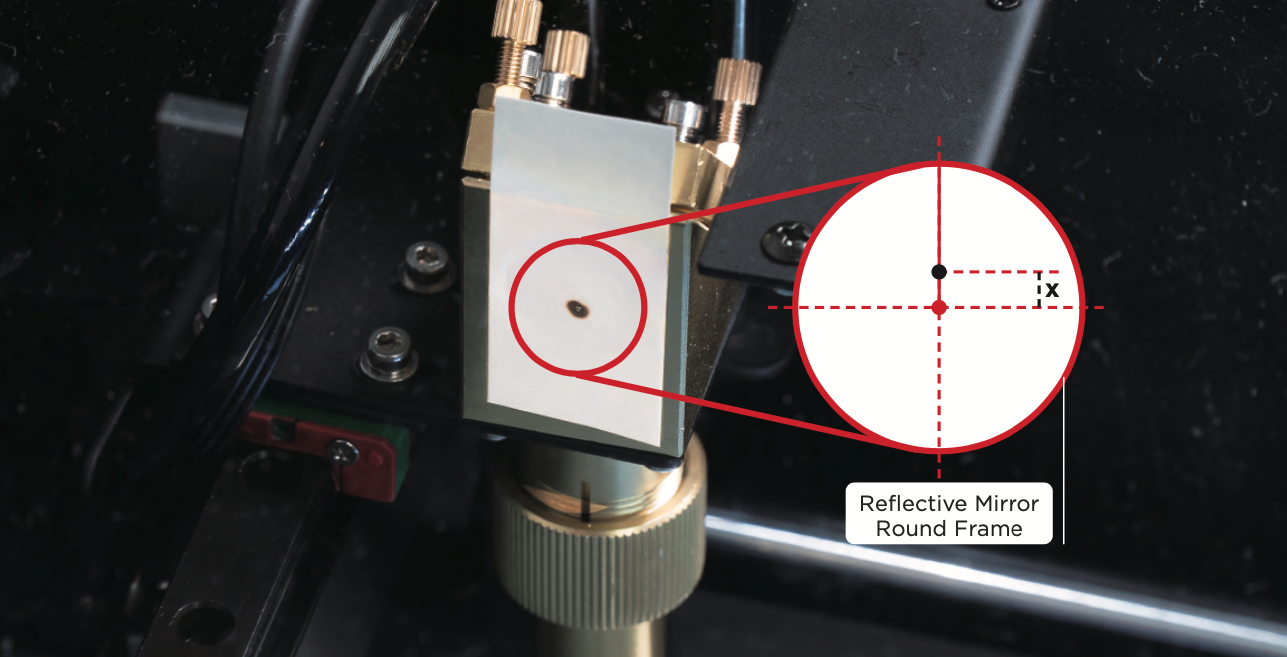

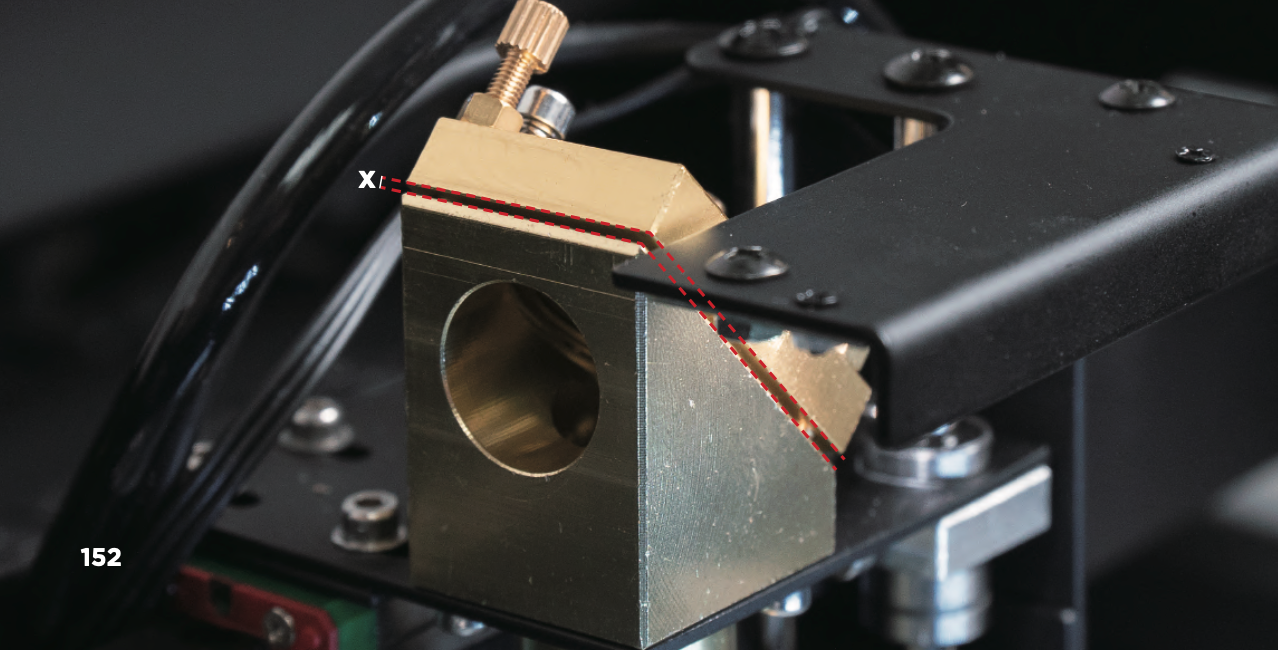

3. Mida el valor de desplazamiento del centro: Mida la distancia entre el centro del
punto y el centro del marco, x (mm). El punto láser debe estar ubicado en la parte superior de la línea perpendicular del marco metálico (como se muestra en la imagen de arriba). Si la posición es incorrecta, póngase en contacto con su distribuidor.
4. Mueva el tercer espejo reflectante: Afloje la tuerca y use una llave de doble cabeza para aflojar la tuerca que sujeta el tornillo de ajuste del espejo > Ajuste los 3 tornillos de ajuste del espejo de modo que el tercer espejo reflectante y el soporte triangular del espejo estén paralelos y tengan una separación de x (mm) (como se muestra a continuación).
5. Extraiga la mesa de nido de abeja: Mueva el cabezal láser a la esquina superior izquierda del área de trabajo > Acceda a la parte frontal de la máquina, levante la mesa de nido de abeja y extráigala.
6. Ajuste el tercer espejo reflectante: Consulte el método del "tercer espejo reflectante" y ajuste nuevamente el punto láser al centro de la salida del láser.

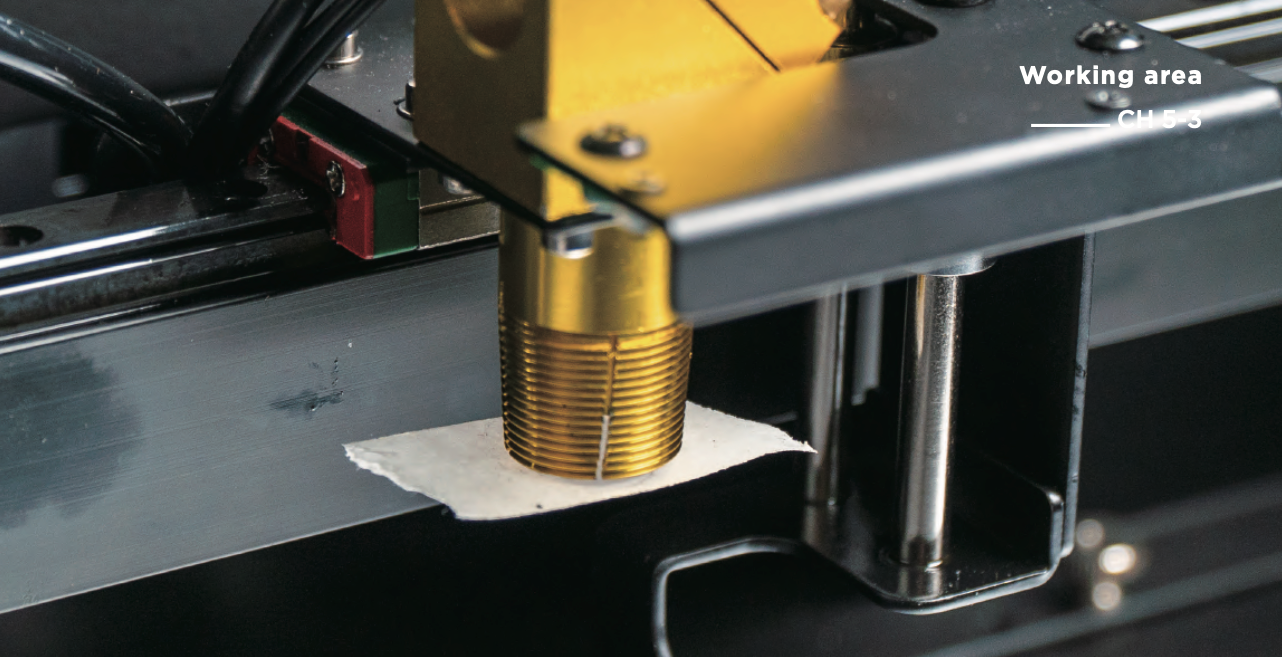

7. Pegue la cinta: Desenrosque el anillo de sujeción de la boquilla dorada y retire el cabezal láser > Tome un trozo de cinta de doble cara y péguelo plano en el zócalo del cabezal láser, presione suavemente la cinta de doble cara para que quede una hendidura del zócalo en el lado adhesivo de la cinta.
8. Obtenga el punto láser central: Mueva manualmente el cabezal láser al centro > Cierre la cubierta de la puerta > Haga clic en "Pulso láser" > Abra la cubierta de la puerta > Observe la posición del punto y mueva el tercer espejo reflectante según corresponda.

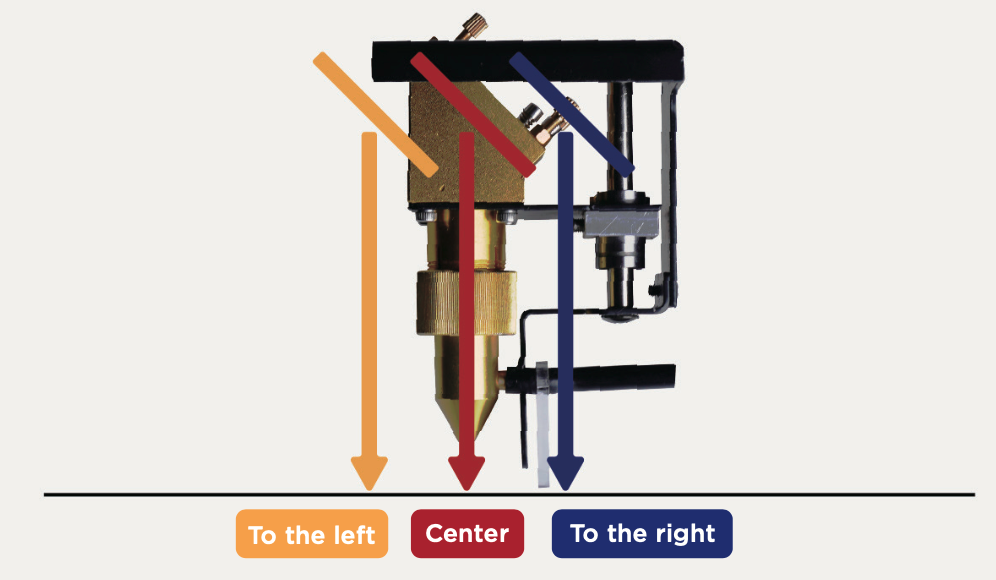

9. Mueva el tercer espejo reflectante (como se muestra a continuación):
a. El punto láser está en el centro del zócalo del cabezal láser, lo que significa que la trayectoria óptica es vertical y no necesita ajuste.
b. Si el punto está a la derecha, reduzca la separación paralela del espejo reflectante y afloje los 3 tornillos de ajuste del espejo media vuelta, luego repita los pasos 6-9 hasta que el punto esté en el centro del zócalo del cabezal láser.
c. Si el punto está a la izquierda, aumente la separación paralela del espejo reflectante y apriete los 3 tornillos de ajuste del espejo media vuelta, luego repita los pasos 6-9 hasta que el punto esté en el centro del zócalo del cabezal láser.
Después de completar el ajuste, ejecute primero "Calibrar cámara" y luego use la vista previa de la cámara. 【Tutorial de Beam Studio】Calibración de la cámara.
