Tiempo recomendado

Dependiendo de la potencia, las horas de uso, la temperatura ambiente, la temperatura del agua y otras condiciones.

¿Cuándo reemplazar el tubo?

La degradación del tubo láser.
El fallo del tubo láser, que no tiene salida de haz láser y además genera un sonido de crujido. El El tubo láser está clasificado como consumible, y se espera una degradación debido al uso de energía, tiempo de almacenamiento y otros factores. Cuanto mayor sea la configuración de potencia, más rápida será la degradación del tubo láser.

Vídeo completo

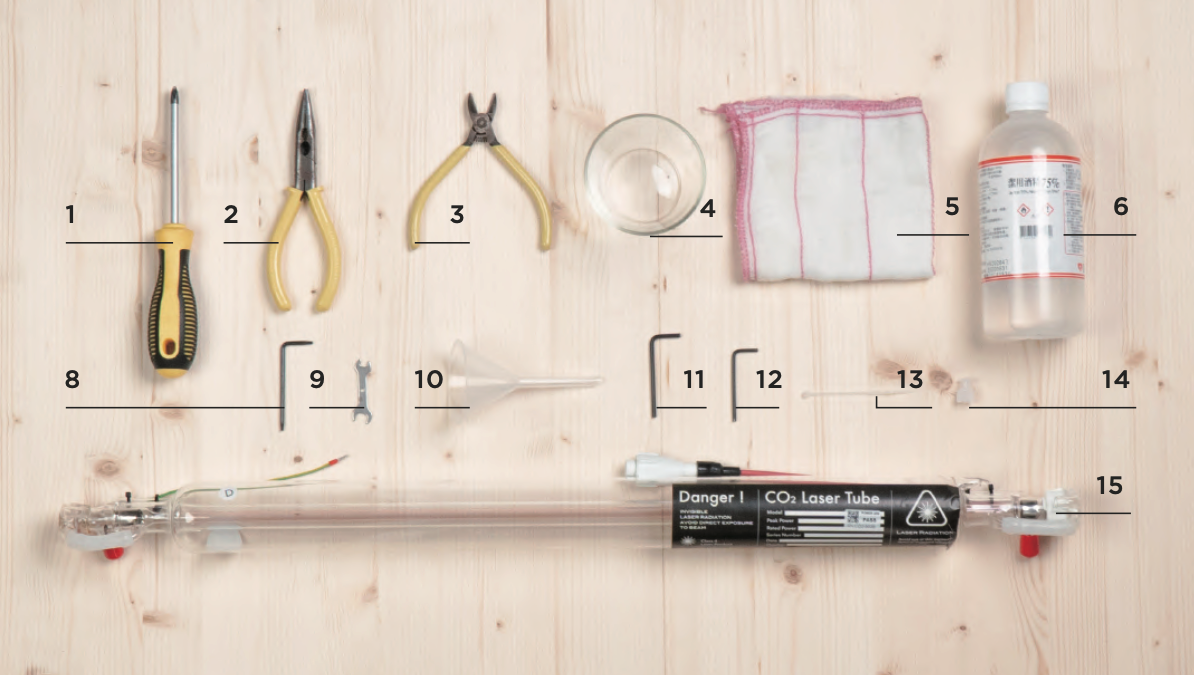

Elementos de preparación

Preparación propia:

1 | Destornillador Phillips

2 | Alicates de punta fina

3 | Alicates de corte diagonal

4 | Recipiente de agua

5 | Toalla de papel o paño

6 | Alcohol al 75%~99%

7 | Aspiradora o pistola de aire comprimido ( Si dispone de uno, es mejor. )

Incluido en la caja de accesorios:

8 | Destornillador Torx

9 | Llave de doble cabeza

10 | Embudo

11 | Llave hexagonal de 3mm

Incluido en la caja del tubo láser:

12 | Llave hexagonal de 2.5mm

13 | Brida

14 | Tapón de tubería de agua

15 | Tubo láser



Pasos para el reemplazo

0. Desconecte la alimentación y abra el chasis

Primero desconecte el cable de alimentación y luego reemplace el tubo láser.
Utilice el destornillador Torx para quitar los 6 tornillos de la cubierta trasera y levante la cubierta.
Puede quitar el polvo del chasis trasero primero y luego reemplazar el tubo láser. Use una aspiradora o una pistola de aire comprimido para quitar el polvo del chasis trasero, y luego use una toalla de papel o un paño con alcohol para limpiar el área sucia y espere a que el chasis se seque antes de proceder con la siguiente operación.

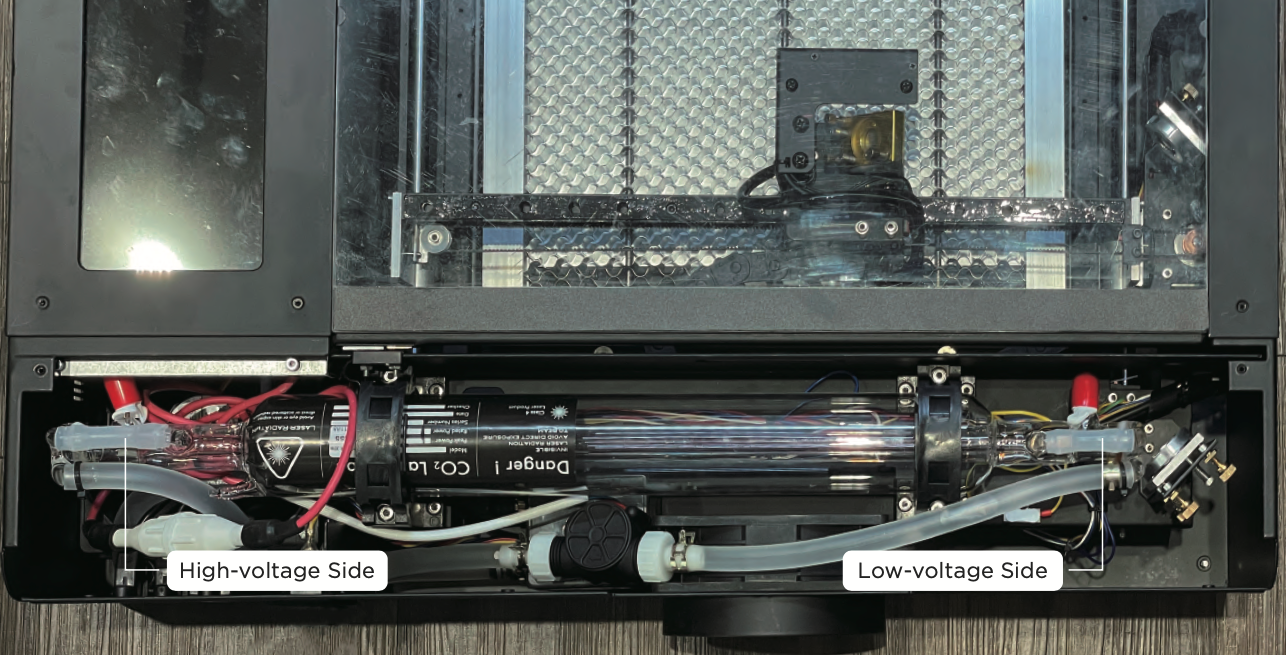

El tubo láser tiene dos extremos. El lado de alto voltaje ("High-voltage") está cerca de la pantalla y el lado de bajo voltaje ("Low-voltage") está cerca del espejo reflector.
Coloque un paño o una toalla de papel en ambos lados del alto y bajo voltaje para evitar daños a la máquina debido a filtraciones de agua.

1. Desconecte los cables del tubo láser

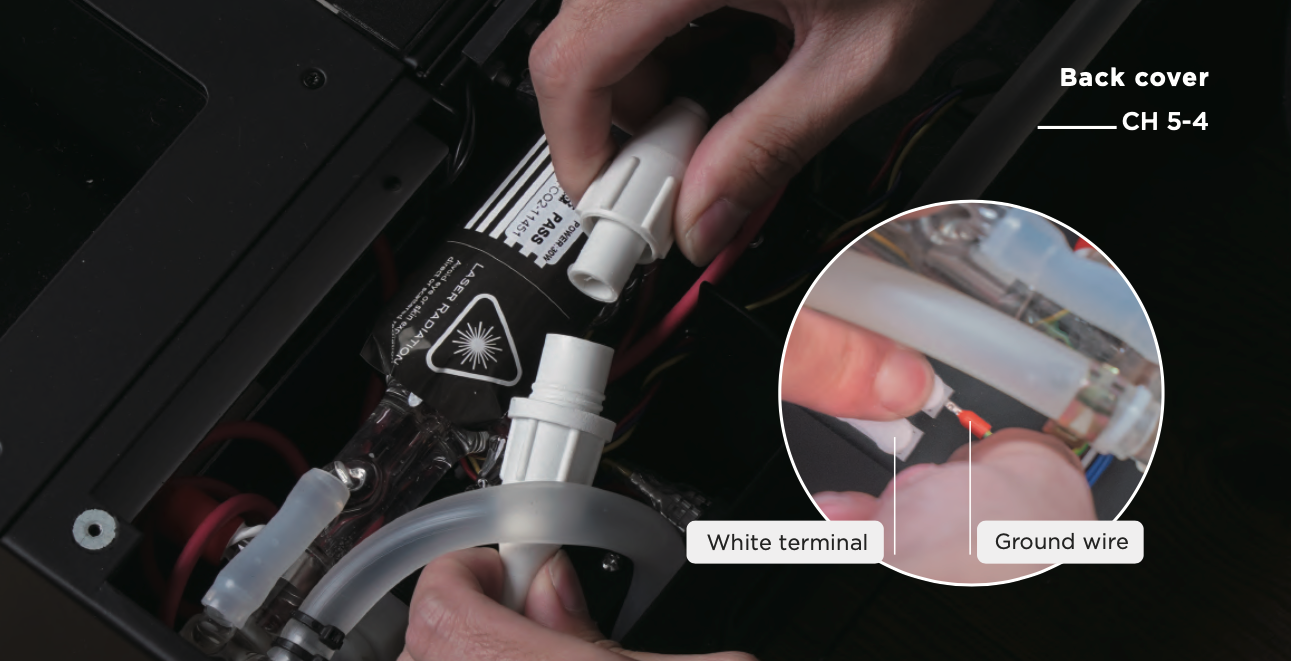

Desenrosque y desconecte el conector blanco en el lado de alto voltaje > Presione el terminal blanco y extraiga el cable de tierra en el lado de bajo voltaje.


2. Afloje los soportes del tubo láser

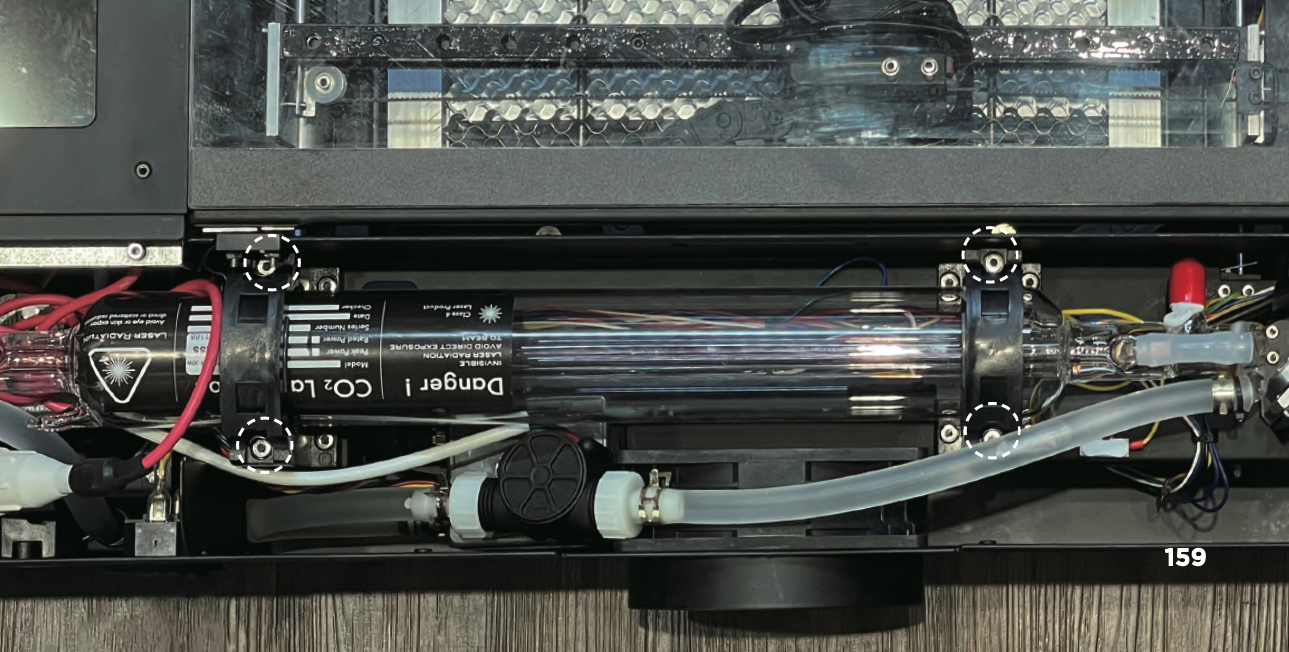

Use una llave hexagonal de 3 mm para aflojar un total de 4 tornillos en los soportes del tubo láser.


3. Saque el tubo láser para drenar

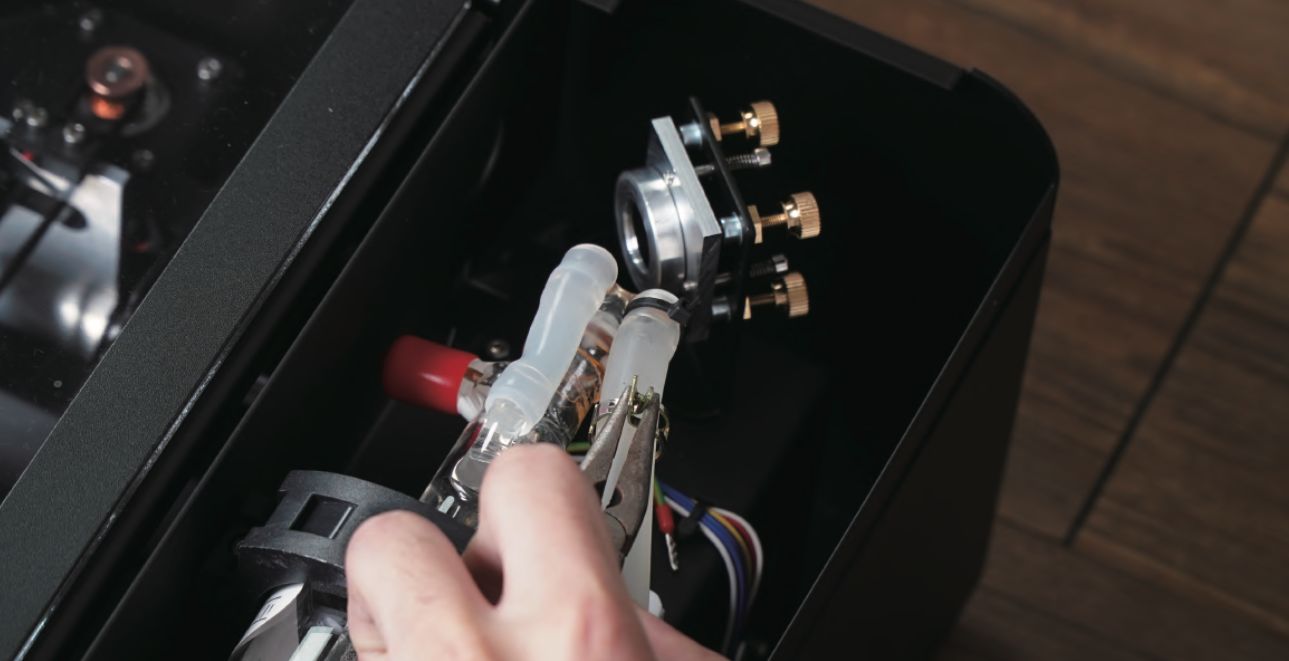

a. Use alicates de punta fina para mover la abrazadera de la manguera desde el lado de bajo voltaje hacia el centro de la manguera de agua ___2021-08-30___2.32.03.png

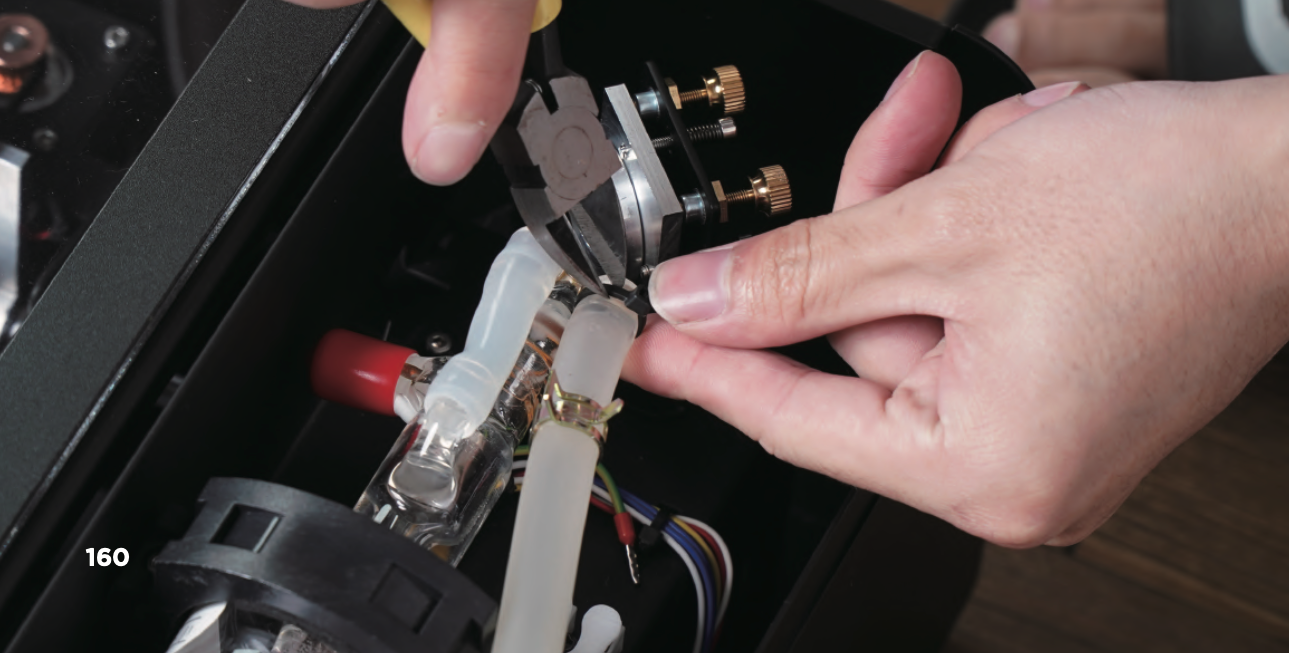

b. Utilice unos alicates de corte diagonal para retirar la brida que sujeta la manguera de agua > Extraiga el tubo láser del chasis ___2021-08-30___2.32.12.png

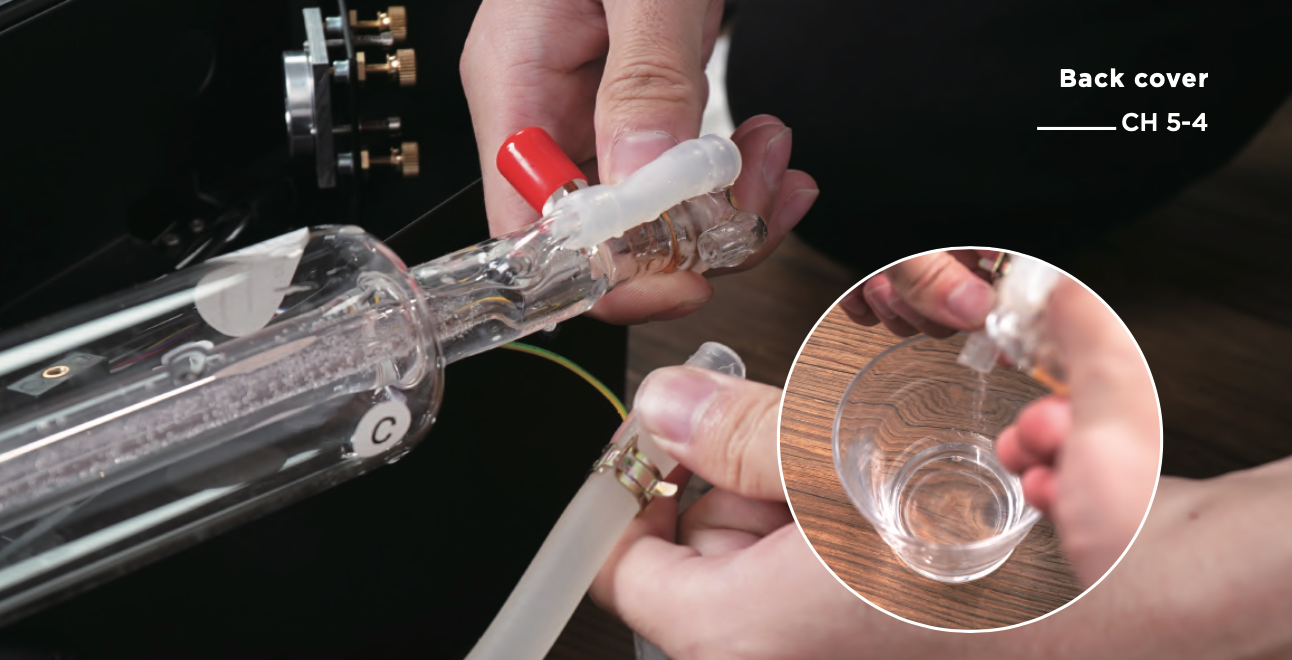

c. Dirija la manguera de agua del lado de baja tensión hacia el depósito de agua y tire de la manguera para drenar el agua (cuando la posición de salida de agua del lado de baja tensión es más baja que la del lado de alta tensión, el líquido se descargará debido al principio del sifón)

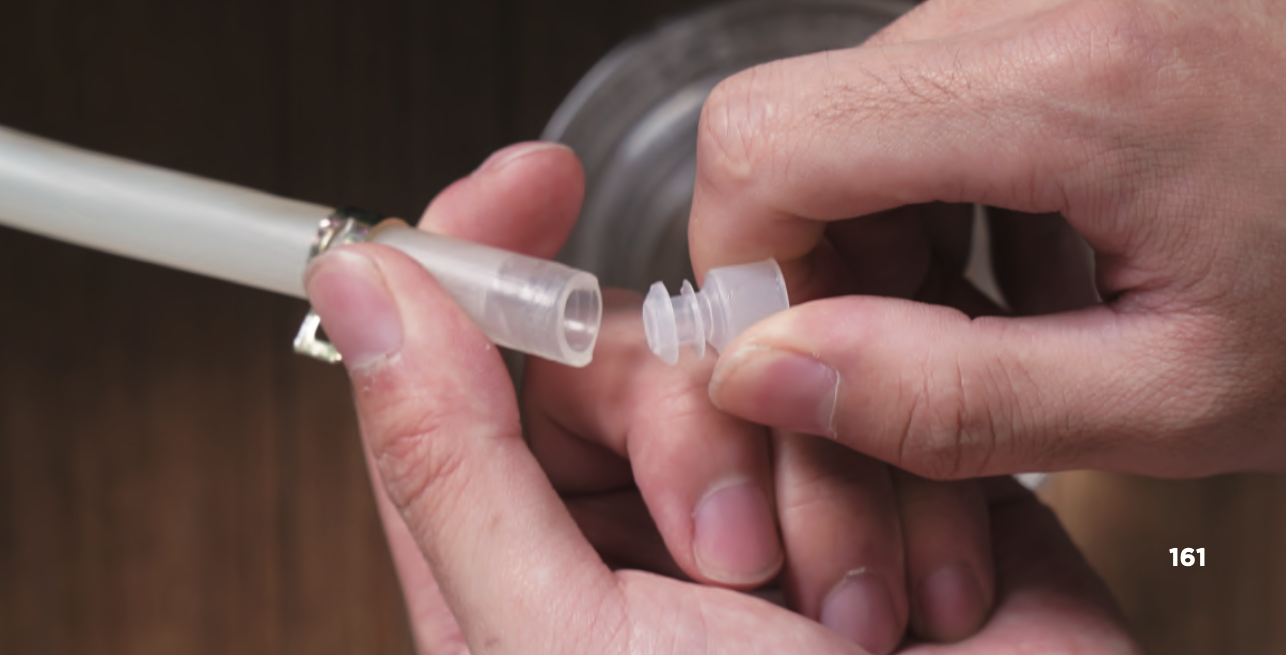

d. Una vez finalizado el drenaje, obstruya la salida de agua con un tapón para tubería. ___2021-08-30___2.32.31.png

4. Desmonte el tubo láser

a. Para evitar fugas de agua, coloque un trapo o una toalla de papel debajo del lado de alta tensión > Utilice unos alicates de corte diagonal para retirar la brida que fija la manguera de agua > ___2021-08-30___2.32.40.png

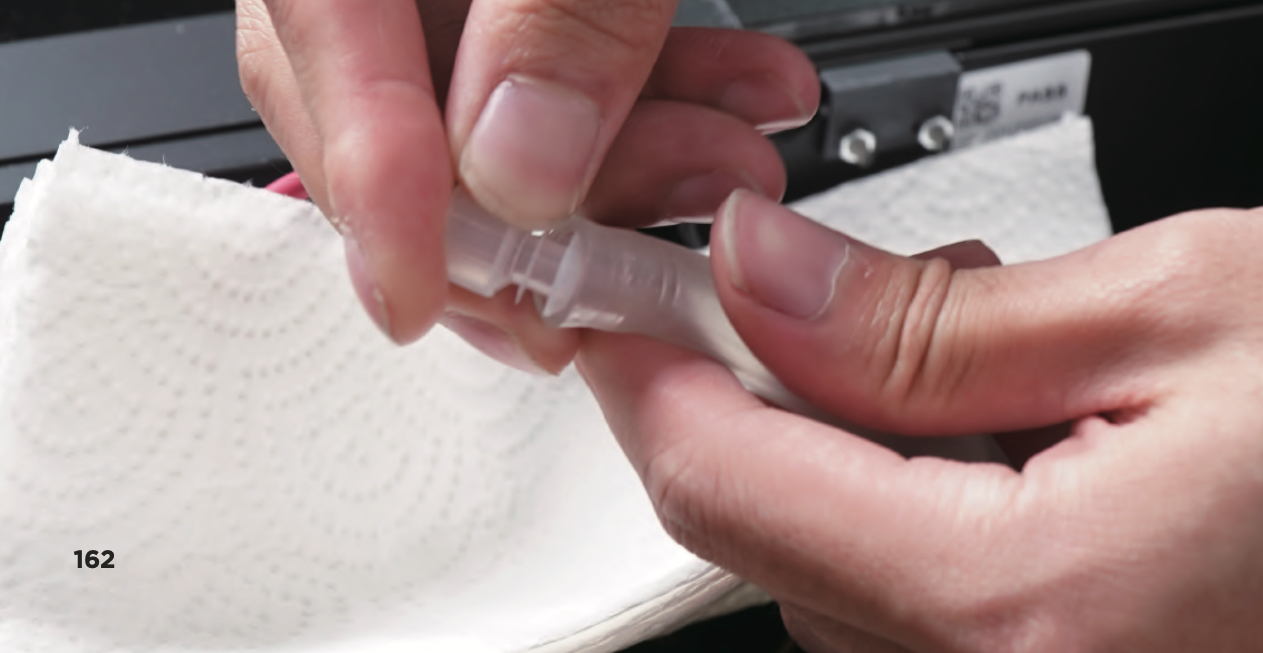

b. Extraiga la manguera de agua del lado de alta tensión e inserte un tapón para tubería > ___2021-08-30___2.32.54.png

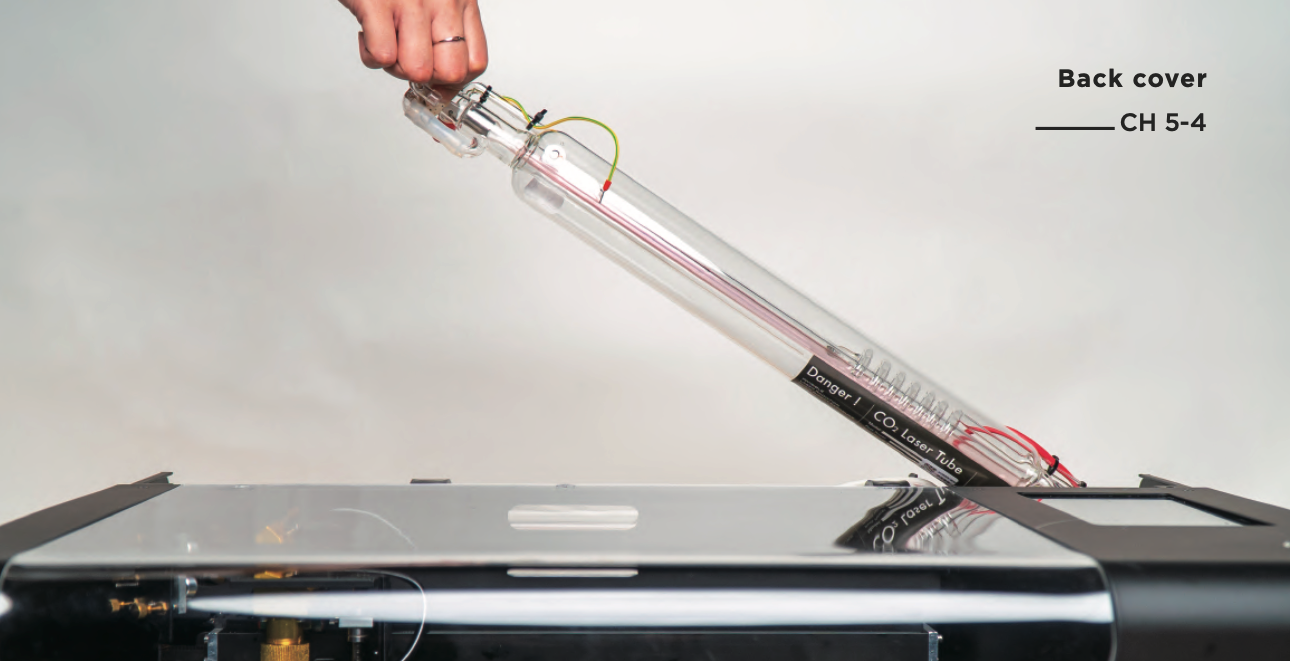

c. Retire completamente el tubo láser.



5. Coloque el tubo láser y la manguera de agua

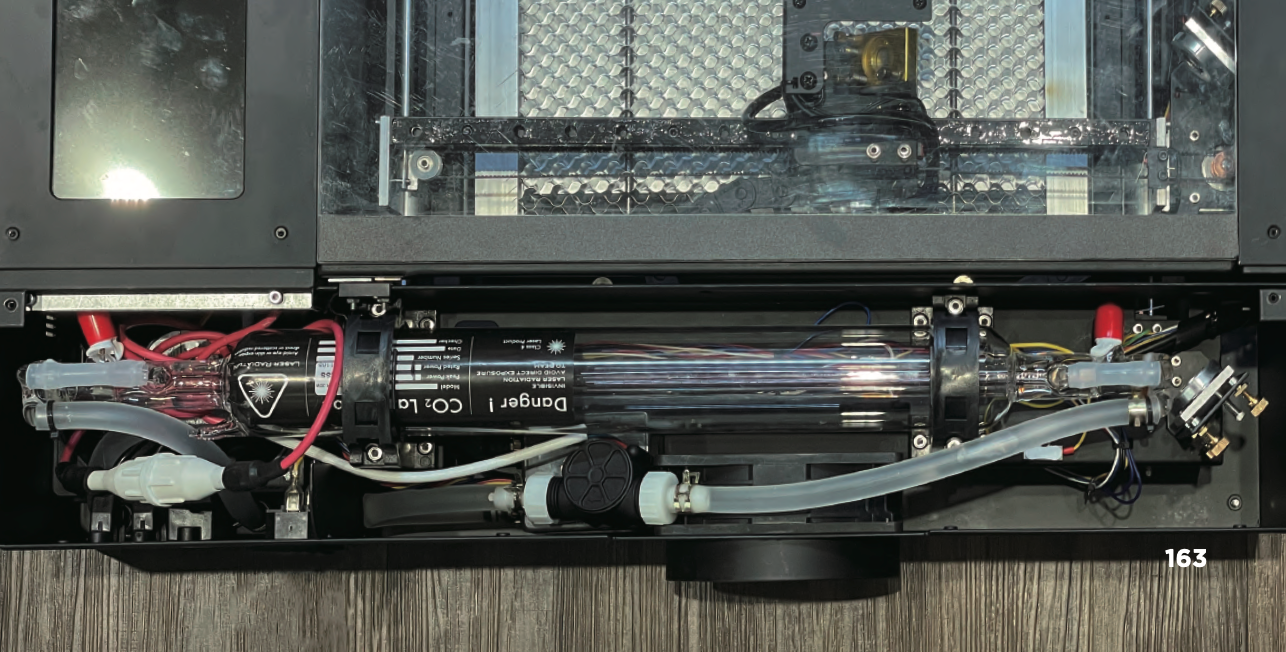

a. Coloque el tubo láser según se muestra en la imagen > ___2021-08-30___2.33.23.png

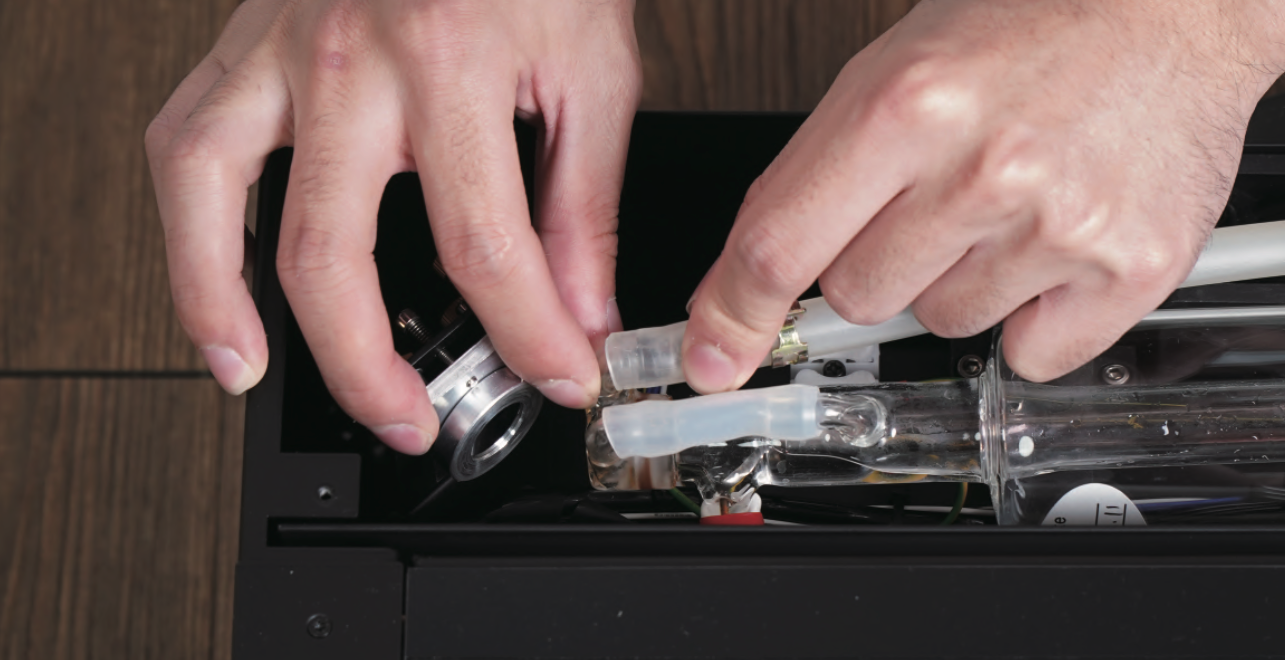

b. Retire el tapón de la tubería del lado de alta tensión y coloque la manguera de agua en el tubo de vidrio > Retire el tapón de la tubería del lado de baja tensión y coloque la manguera de agua en el tubo de vidrio.


6. Fije la manguera de agua al tubo láser

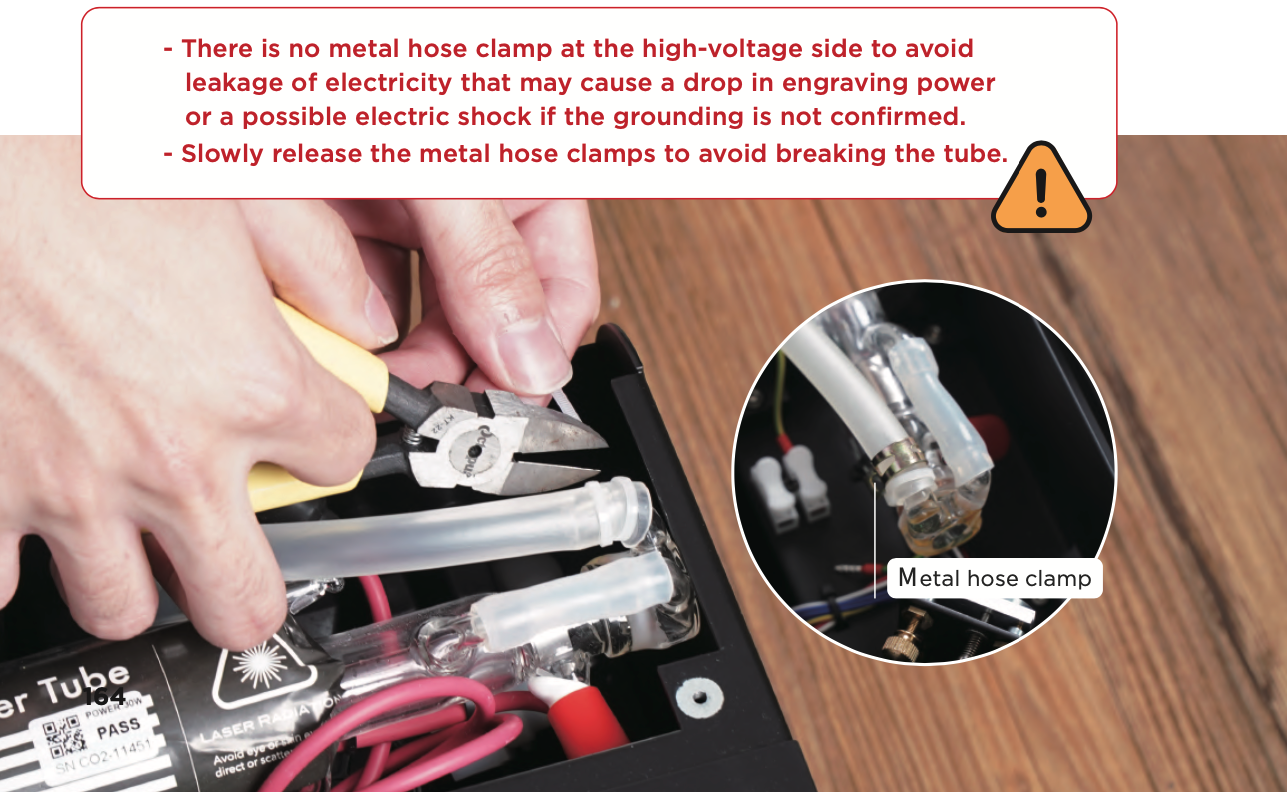

Fije la manguera de agua en el lado de alta tensión al tubo de vidrio con una brida > Apriete la brida y corte el exceso con unos alicates de corte diagonal > Fije la manguera de agua en el lado de baja tensión al tubo de vidrio con una brida > Apriete la brida y corte el exceso con unos alicates de corte diagonal > Vuelva a colocar la abrazadera metálica de la manguera.


7. Conecte el cable del tubo láser

Conecte el conector blanco del lado de alta tensión con un cable rojo y apriételo > Presione hacia abajo el terminal blanco del lado de baja tensión e inserte firmemente el cable de tierra > Suelte el terminal blanco y tire suavemente del cable de tierra para comprobar que está estable. ___2021-08-30___2.34.03.png

8. Vuelva a apretar los soportes del tubo láser

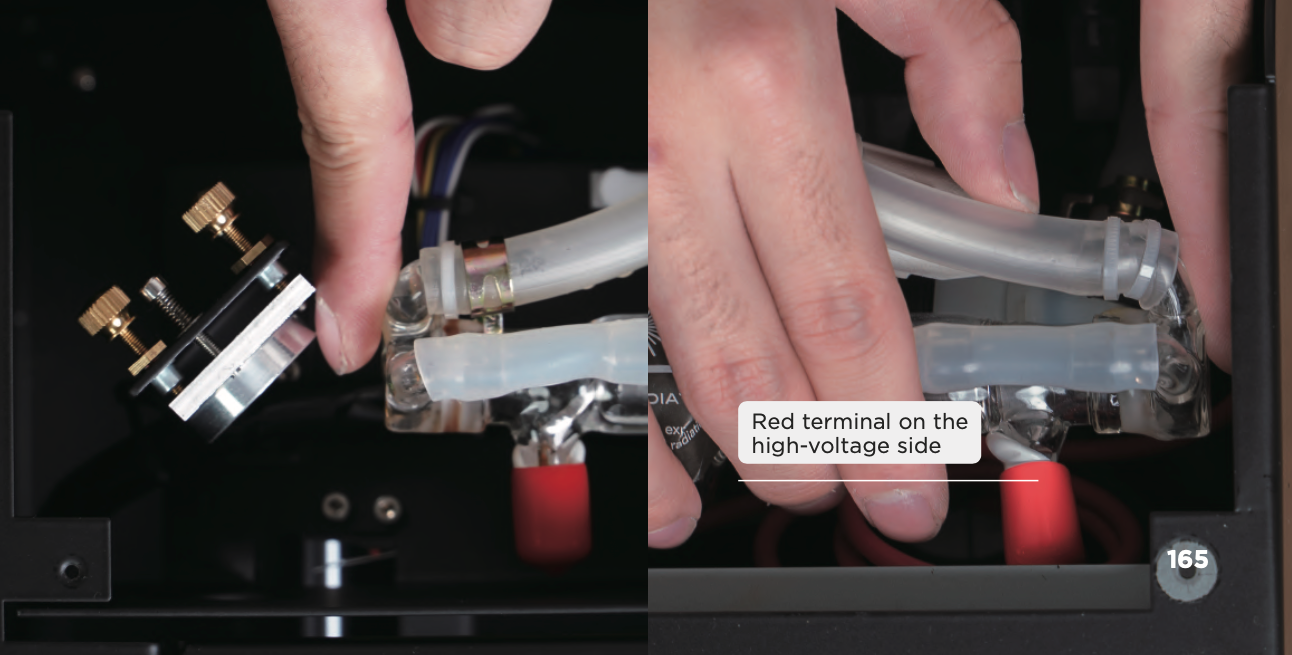

a. Coloque el tubo láser en su posición, dejando una distancia de un dedo entre los extremos de la cabeza y la cola > Gire el terminal rojo en el lado de alto voltaje hacia el interior del chasis de la máquina > Asegúrese de que no haya pliegues ni torceduras en las mangueras de agua ___2021-08-30___2.34.41.png

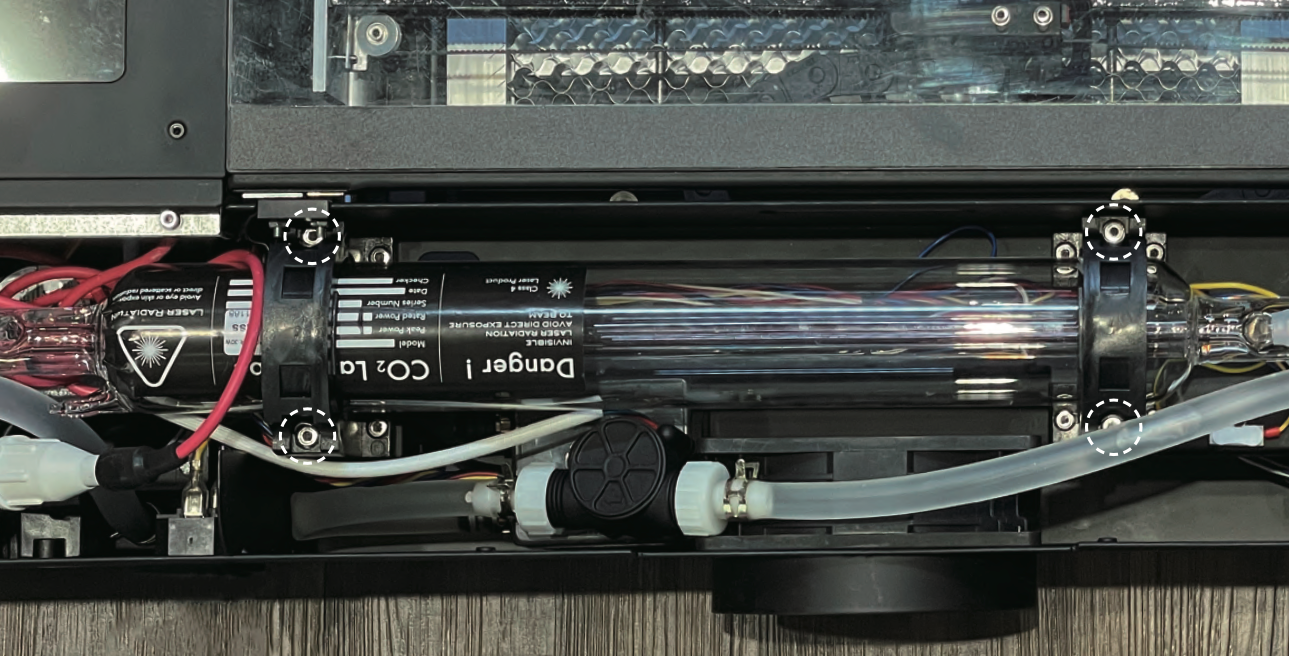

b. Utilice una llave hexagonal de 3 mm para apretar un total de 4 tornillos en los soportes del tubo láser > Agite suavemente el tubo láser para asegurarse de que no se desplace hacia la izquierda, derecha, adelante o atrás. ___2021-08-30___2.34.51.png

9. Enchufe el cable de alimentación y encienda la máquina

Después de confirmar que la instalación es correcta, puede enchufar el cable de alimentación y encender la máquina.

10. Active la "Bomba"

Después de encender la máquina, haga clic en "MANTENER" en la pantalla > Haga clic en "Bomba" después de que el cabezal láser vuelva a su posición inicial. A continuación, el agua de refrigeración comenzará a entrar en el tubo láser y el nivel de agua de la bomba descenderá.

11. Apague la máquina y desenchufe el cable de alimentación

Cuando quede 1/4 del nivel de agua en la bomba, apague la máquina y desenchufe el cable de alimentación antes de agregar el agua manualmente.

⚠️
1. No toque el área cerca del lado de alto voltaje del tubo láser después de enchufar el cable de alimentación para evitar una descarga eléctrica.

2. Al utilizar la página "MANTENIMIENTO", evite tocar el interruptor láser o poner la mano en el extremo posterior del tubo láser.

3. Observe cuidadosamente el nivel de agua para evitar desbordamientos.

4. Utilice agua destilada para evitar que las impurezas afecten el efecto de refrigeración por agua.


12. Agregue agua manualmente

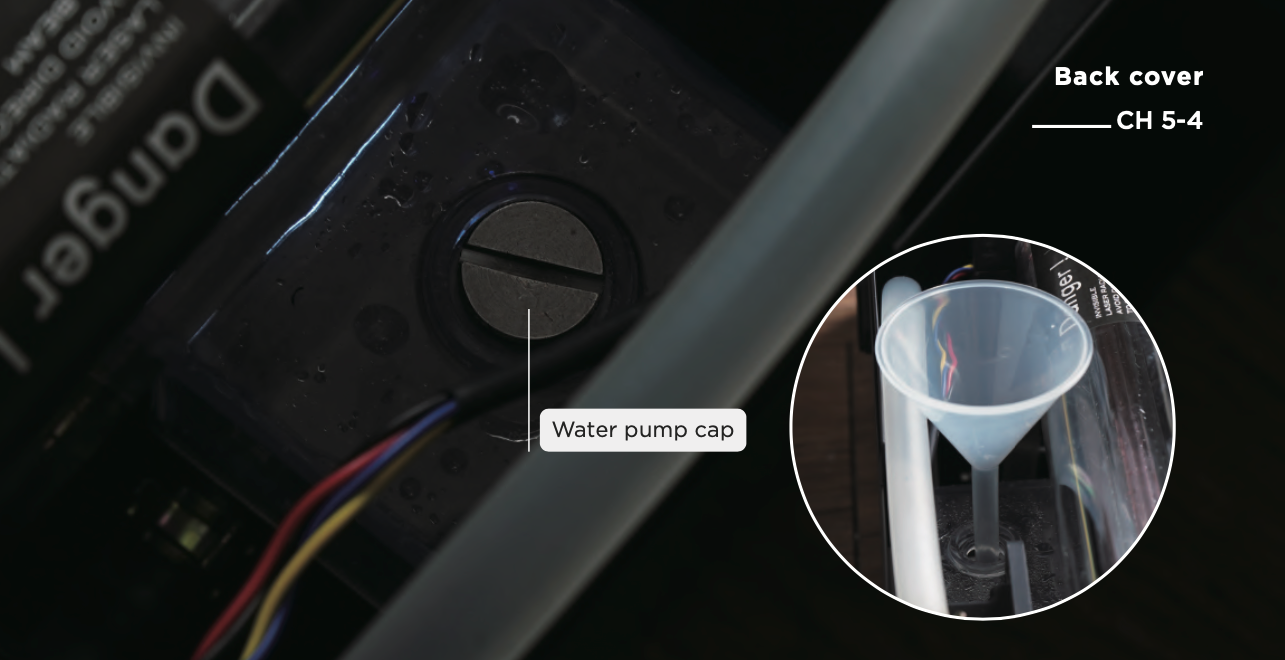

Utilice la llave de doble cabeza para abrir la tapa de la bomba de agua > Coloque el embudo > Llene la bomba de agua con agua destilada.

13. Apriete la tapa de la bomba de agua

Repita los pasos 9 a 12 hasta que el nivel de la bomba de agua alcance el 80% de su capacidad y el nivel de agua ya no baje debido a la adición en el tubo láser, luego use la llave de doble cabeza para apretar la tapa de la bomba de agua y completar el procedimiento de reemplazo del tubo láser.

⚠️
1. Demasiadas burbujas de aire dentro del tubo láser afectarán la eficiencia de disipación de calor.
2. Se recomienda llenar el agua a más del 80% de su capacidad o presionar la manguera de agua al agregar agua, para que sea menos probable que se produzcan burbujas de aire.
3. Si la bomba de agua no se puede activar, póngase en contacto con su distribuidor.
4. Después de mover el tubo láser, Alineación de la trayectoria óptica debe realizarse.
