Frecuencia recomendada
Una vez cada 3 meses
Notas: Iara evitar la rotura del tubo láser de vidrio debido al calor generado durante la excitación láser y la obstrucción de la bomba de agua, es necesario mantener el efecto de refrigeración por agua con suficiente agua destilada.
Vídeo completo

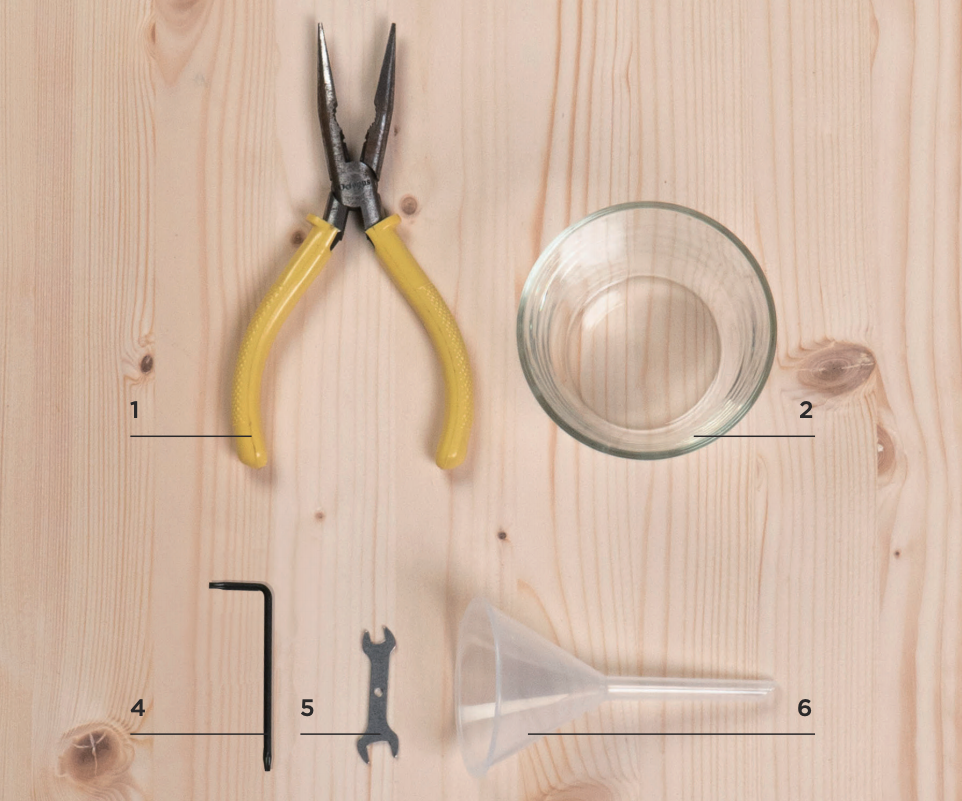

Elementos de preparación
Preparación propia:
1 | Alicates de punta fina
2 | Depósito de agua
3 | Toalla de papel o paño
Incluido en la caja de accesorios:
4 | Destornillador Torx
5 | Llave de doble cabeza
6 | Embudo
Pasos de mantenimiento
0. Desconecte la alimentación
- Apague la máquina y desconecte el cable de alimentación antes de reemplazar el agua de refrigeración.
- Utilice un destornillador Torx para quitar los seis tornillos de la cubierta trasera, luego levante la cubierta.
- El tubo láser tiene dos extremos: el lado de alto voltaje está cerca de la pantalla y el lado de bajo voltaje está cerca del espejo reflector.
- Si el agua no está demasiado sucia, puede omitir los pasos 1 y 2. Sin embargo, recuerde que la trayectoria óptica debe realinearse después de mover el tubo láser.

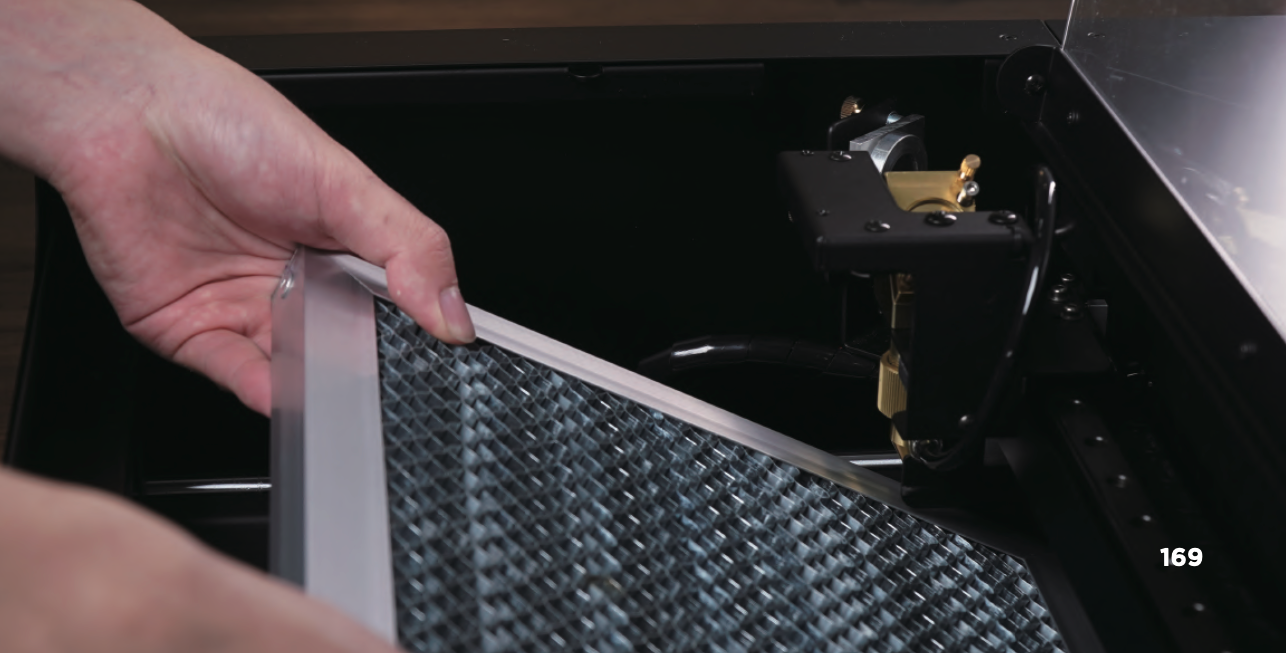

1. Retire la mesa de nido de abeja
- La parte de malla de la mesa de nido de abeja es relativamente afilada, así que tenga cuidado al manipularla.
- Mueva el cabezal láser a la esquina superior derecha del área de trabajo. Si no se puede mover el cabezal láser, vaya a "MANTENIMIENTO" en la pantalla > "Motores" para liberar los motores.

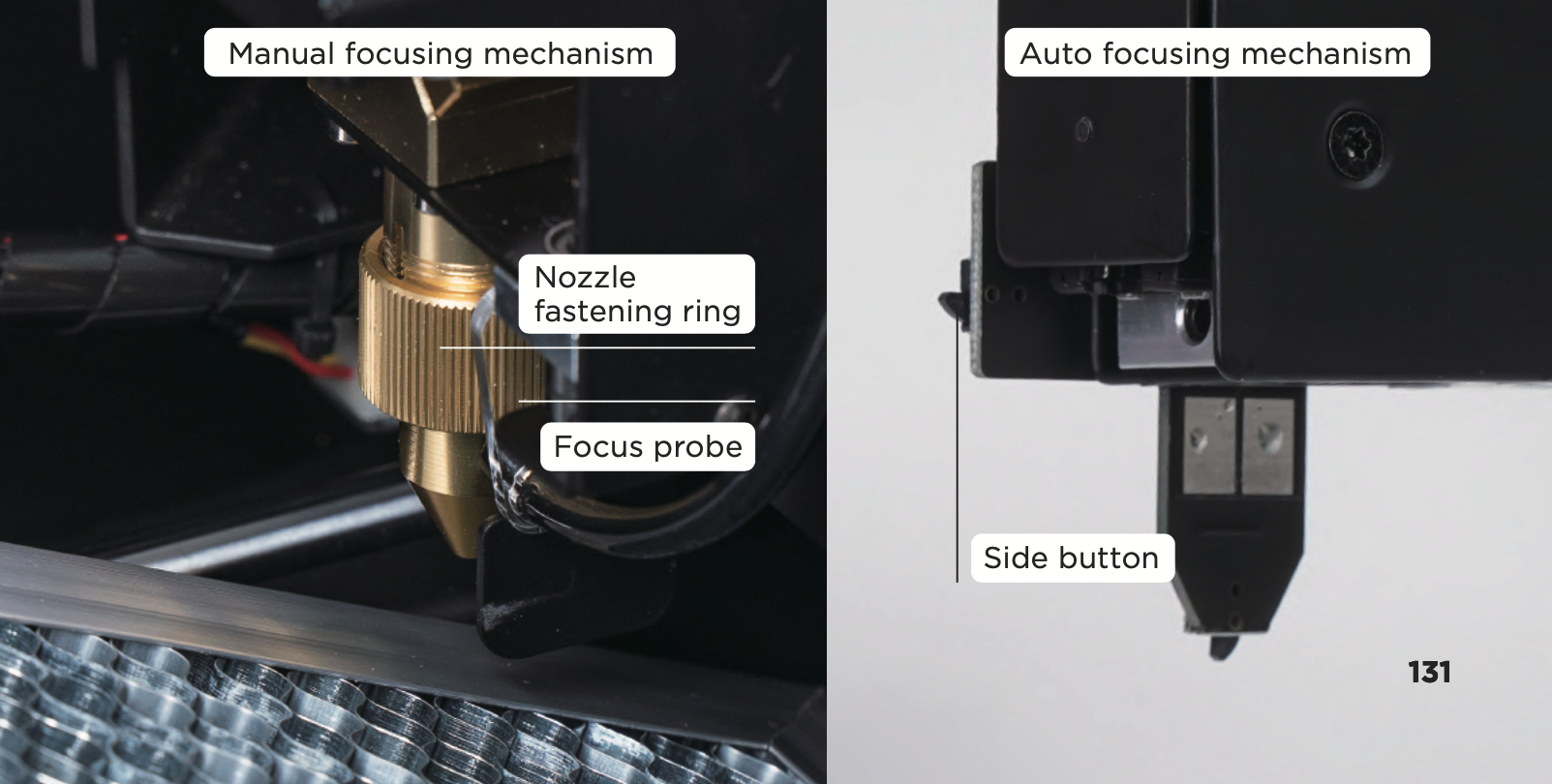

- Si la máquina utiliza la versión de enfoque automático, mantenga presionado el botón lateral como se muestra en la imagen inferior, para retraer el cabezal láser y evitar golpear la rejilla al extraerlo.
2. Extraiga el cabezal láser

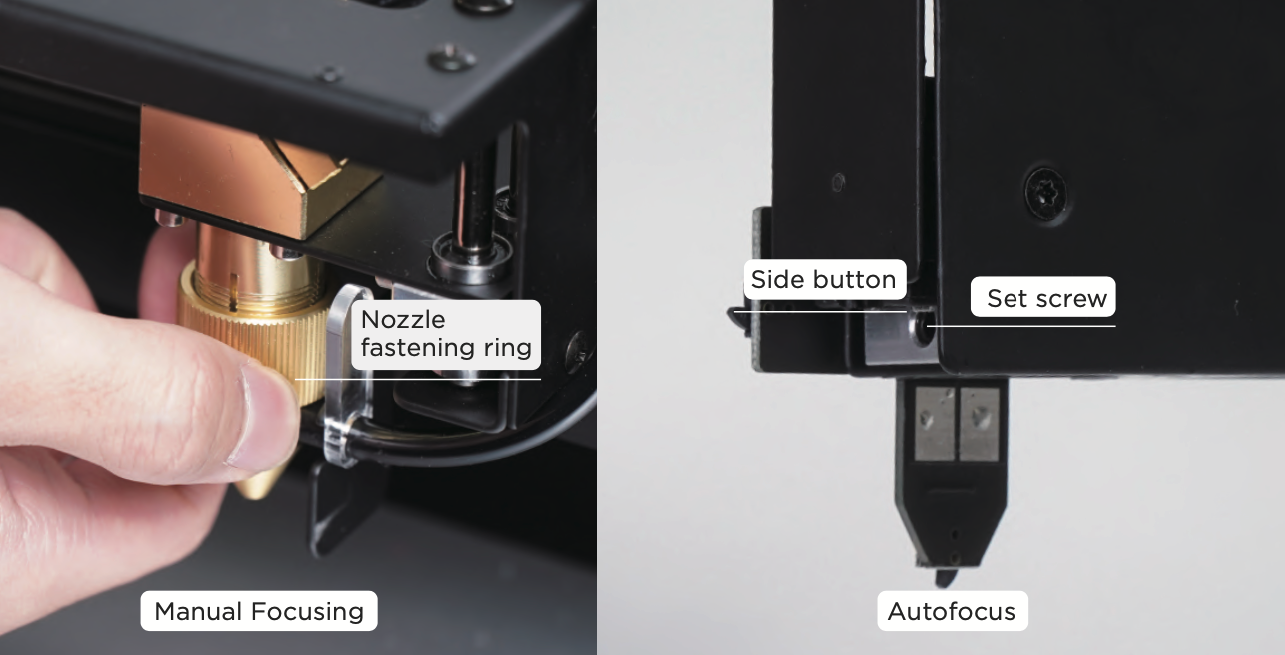

Enfoque manual: Desenrosque el anillo de sujeción de la boquilla > Saque el cabezal láser hacia abajo y hacia adelante.
Enfoque automático: Mantenga presionado el botón lateral, mueva el cabezal láser hacia abajo hasta el tope y suelte el botón > Use una llave hexagonal de 2.5 mm para aflojar el tornillo de fijación en el lado izquierdo del cabezal láser > Mueva el cabezal láser hacia abajo y hacia afuera.
3. Desenrosque el racor dentado y apunte el cabezal láser hacia él

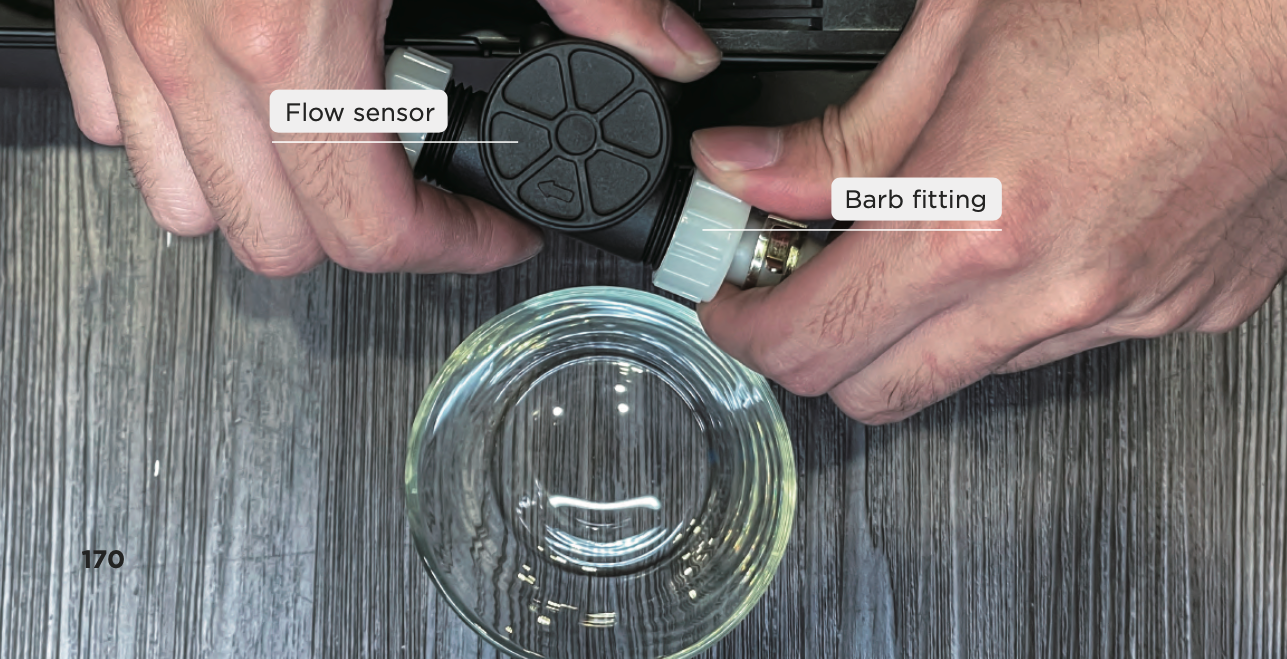

a. Desenrosque el racor dentado cerca del lado de bajo voltaje (cerca del espejo reflector) en el sensor de flujo >
b. Coloque el sensor de flujo dentro del depósito de agua > Levante ligeramente la manguera de agua cerca del lado de bajo voltaje para dejar salir un poco de agua >

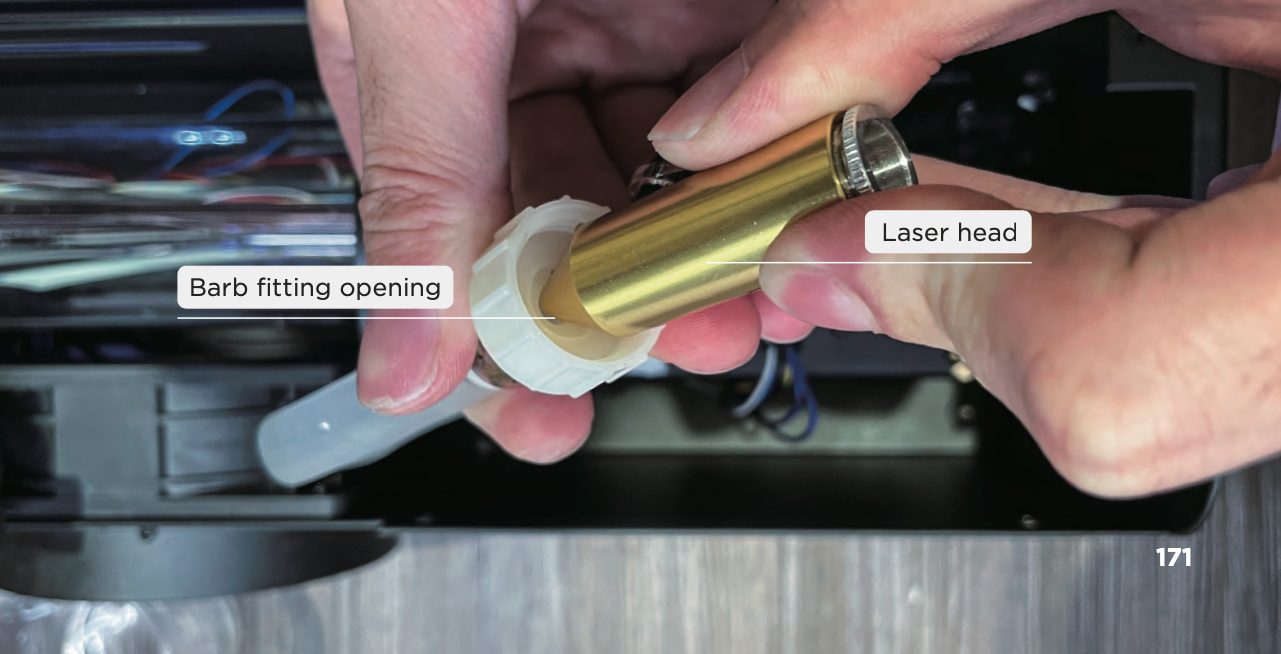

c. Apunte la salida del cabezal láser a la abertura del racor dentado. Asegúrese de pedir a alguien que le ayude a sostener el sensor de flujo sobre el depósito de agua para evitar derrames después de activar la bomba de aire
4. La "Bomba de aire" ayuda a drenar el agua
Haga clic en "MANTENER" en la pantalla > Haga clic en "Bomba de aire" para activar el flujo de aire, el agua de refrigeración se drenará de la manguera de agua cerca del lado de alto voltaje > Después de vaciar el agua, haga clic en "Bomba de aire" para detener el flujo de aire.
5. Seque e instale el cabezal láser
Utilice toallas de papel o un paño para secar el cabezal láser >: Coloque el cabezal láser hacia atrás y hacia arriba > Apriete el anillo de sujeción de la boquilla Apriete el anillo de sujeción de la boquilla.
Autofoco: IInserte el cabezal láser debajo del accesorio de autofoco y empuje la manguera de aire negra hacia la parte superior > Utilice una llave hexagonal de 2.5mm para apretar el tornillo de fijación en el lado izquierdo del cabezal láser.

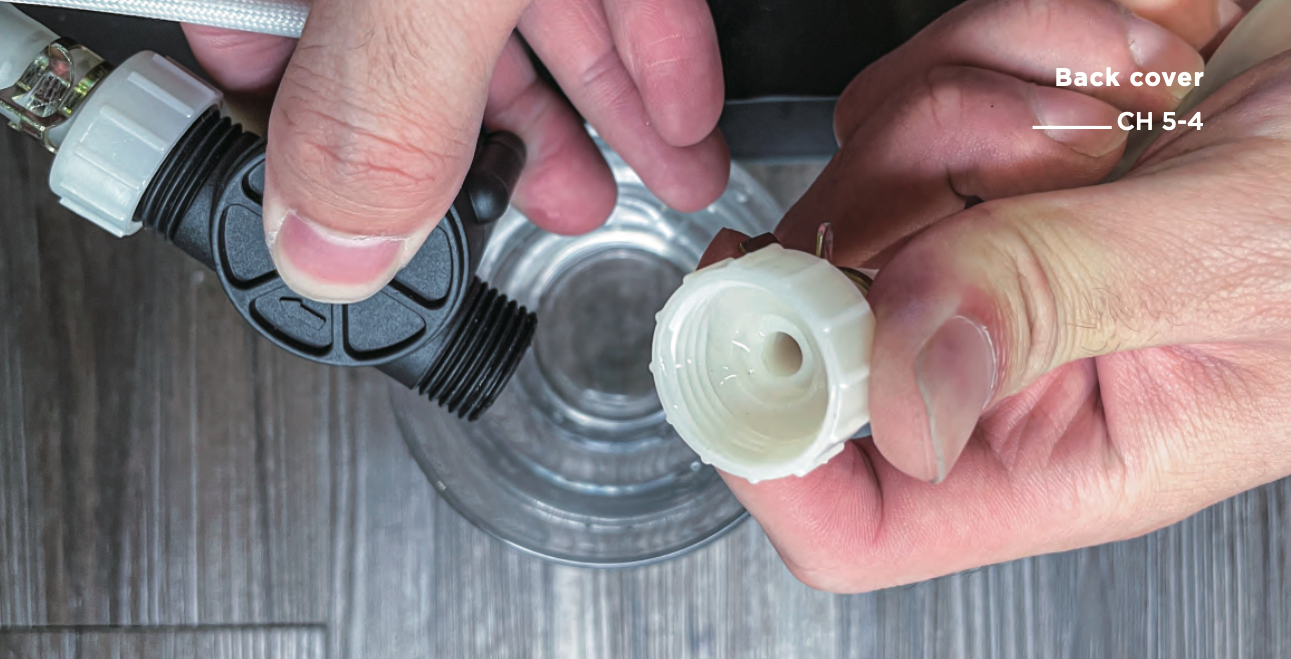

6. Vuelva a conectar el racor dentado
Gire previamente la manguera de agua de dos a dos vueltas y media (la posición de la abrazadera de la manguera se puede usar como referencia) > Vuelva a conectar el racor dentado al sensor de flujo.
7. Apague la máquina y desconecte el cable de alimentación
Apague la máquina y desconecte el cable de alimentación antes de agregar el agua manualmente.
8. Agregue agua manualmente hasta el 50%

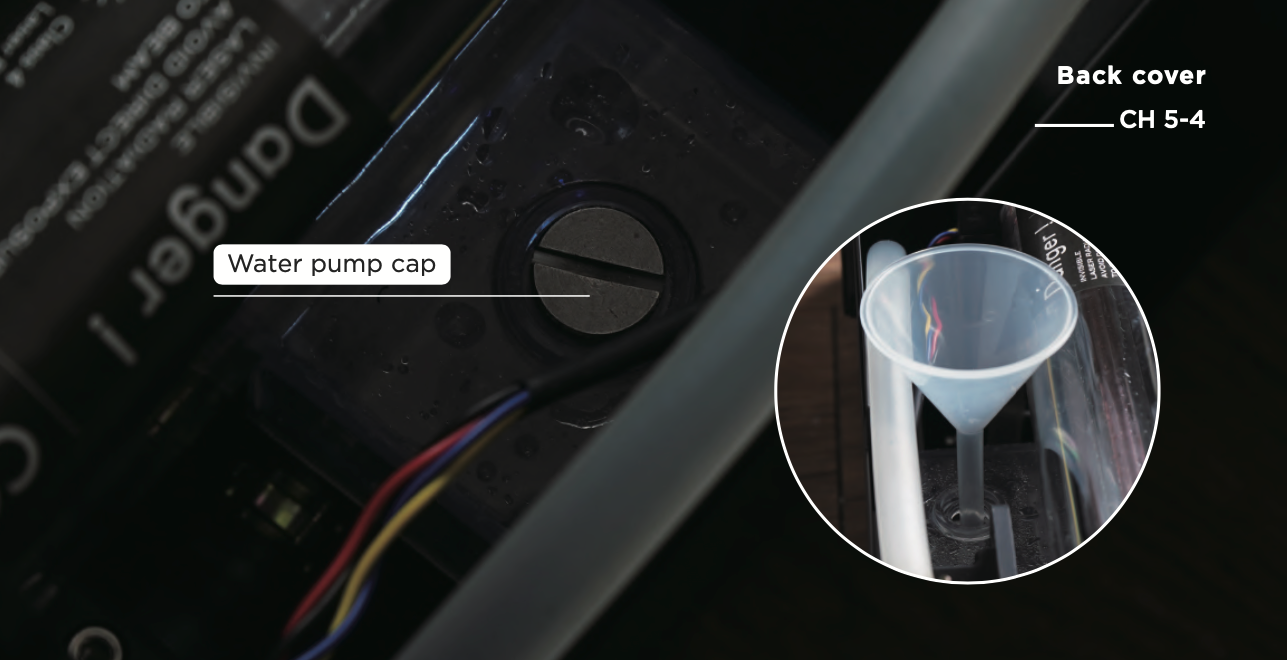

Utilice una llave de doble cabeza para abrir la tapa de la bomba de agua > Coloque el embudo > Llene la bomba de agua con agua destilada.
Enchufe el cable de alimentación y encienda la máquina
Enchufe el cable de alimentación y encienda la máquina.
Active la "Bomba"
Después de encender la máquina, pulse en "MANTENER" en la pantalla > Después de que el cabezal láser vuelva a su posición inicial, pulse en "Bomba", entonces el agua de refrigeración comenzará a entrar en el tubo láser y el nivel de agua de la bomba descenderá. Si la bomba de agua no funciona, póngase en contacto con su distribuidor.
Vuelva a apretar la tapa de la bomba de agua
Repita los pasos 7 ~ 10 hasta que el nivel de la bomba de agua alcance el 80% de su capacidad y el nivel de agua ya no descienda debido a la adición en el tubo láser, entonces podrá usar una llave de doble cabeza para volver a apretar la tapa de la bomba de agua y completar el cambio de agua.
Por favor, apriete la tapa de la bomba con los dedos para evitar cualquier daño al depósito.
⚠️
Asegúrese de que no haya pliegues o torceduras en las mangueras de agua que afecten al flujo de agua.
Utilice agua destilada para evitar que las impurezas afecten al efecto de refrigeración por agua.
Demasiadas burbujas de aire dentro del tubo láser afectarán a la eficiencia de disipación de calor. Se recomienda llenar el agua a más del 80% de su capacidad o presionar la manguera de agua al agregar agua, así es menos probable que se produzcan burbujas de aire.
Por favor, observe cuidadosamente el nivel de agua para evitar desbordamientos.
Por favor, no toque el área cerca del lado de alto voltaje del tubo láser después de enchufar el cable de alimentación para evitar descargas eléctricas.
Al utilizar la página "MANTENIMIENTO", evite tocar el interruptor del láser o poner la mano en el extremo del tubo láser.
Si no se puede activar la bomba de agua, póngase en contacto con su distribuidor.
