Frecuencia / Tiempo recomendado
2. Después de reemplazar el tubo láser.
3. Para el mantenimiento regular, se recomienda revisar una vez al mes.
4. Problemas al cortar o grabar.
Esta página también es aplicable a la serie Beambox.

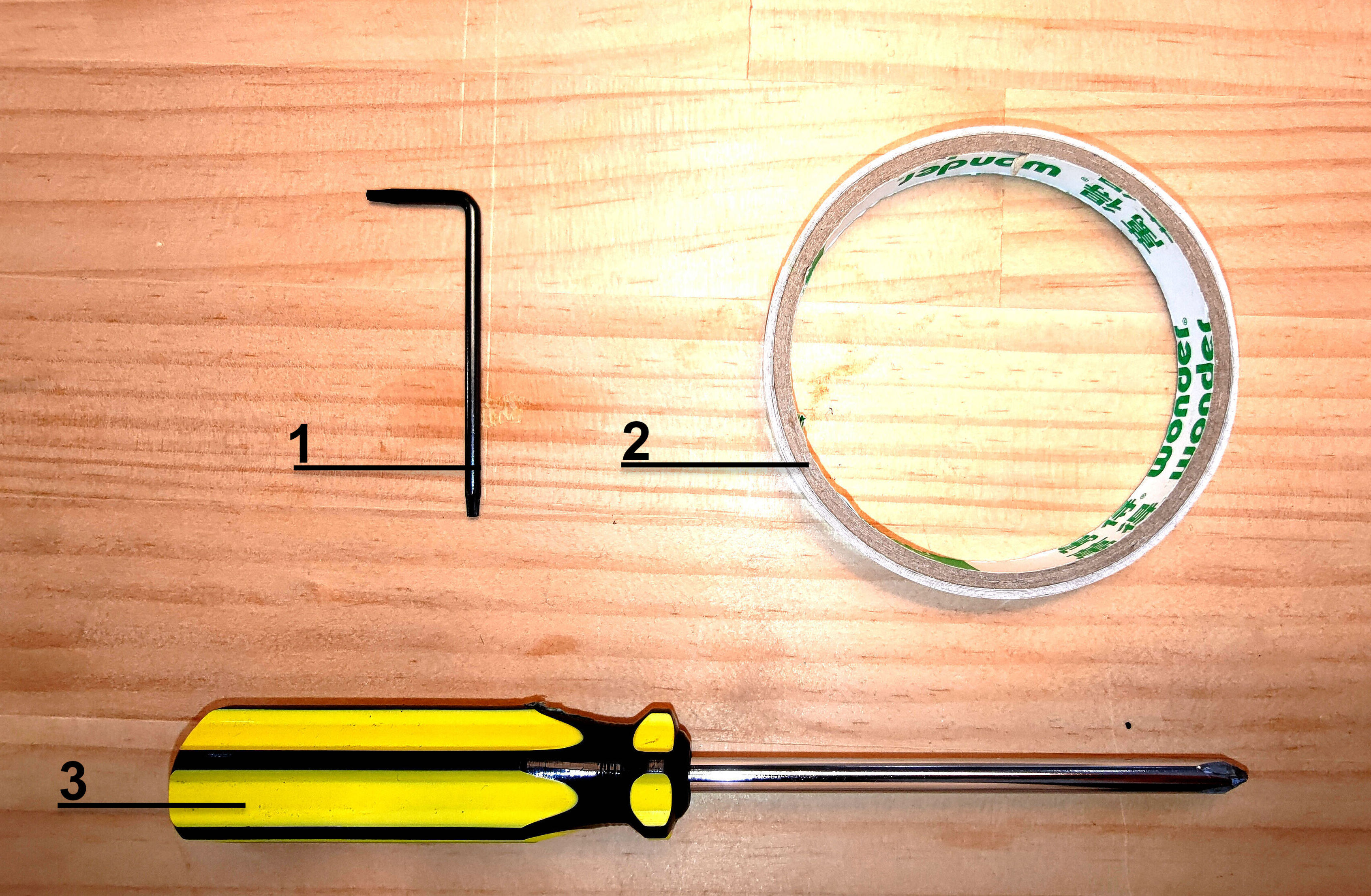

1｜Destornillador Torx (Para Hexa)
2｜Cinta de doble cara
3｜Destornillador Phillips (Para Beambox)
Paso 2 - Aprenda a hacer un pulso
A. Encienda la máquina.
B. Cierre la tapa.
C. Ingrese al modo de mantenimiento y espere hasta que se complete el proceso de referencia.
D. Encuentre el botón de pulso.
E. Una pulsación = un pulso, dos pulsaciones = dos pulsos, y así sucesivamente.
⚠︎ Por favor, siempre haga pulsos cuando la tapa esté cerrada.
Paso 3 - Abra la cubierta trasera
HEXA:
Utilice el destornillador Torx para desatornillar estos dos tornillos en los laterales de la máquina, y la cubierta trasera podrá abrirse después.
Beambox:
Utilice el destornillador Phillips para desatornillar el tornillo sobre el ventilador en la parte trasera de la máquina, y la cubierta trasera podrá abrirse después.
Paso 4 - Aprenda las ubicaciones
Por favor, familiarícese con las ubicaciones:
- Primer espejo reflectante
- Segundo espejo reflectante
- Tercer espejo reflectante
- 7 ubicaciones de la cama a las que se moverá el cabezal láser durante la comprobación.
Paso 5 - Limpie todos los espejos y lentes de enfoque
Por favor, siga las instrucciones en el enlace a continuación para limpiar todos los espejos y lentes.
- HEXA: 4-6 Limpieza de espejos y lentes
- Beambox: 5-4 Limpieza de espejos y lentes
Paso 6 - Verifique el punto láser en el primer espejo
Este paso es para comprobar si el tubo láser y la máquina están en buenas condiciones.
Resumen del paso:
Paso 6-1 - Colocación de cinta y realización de pulsos

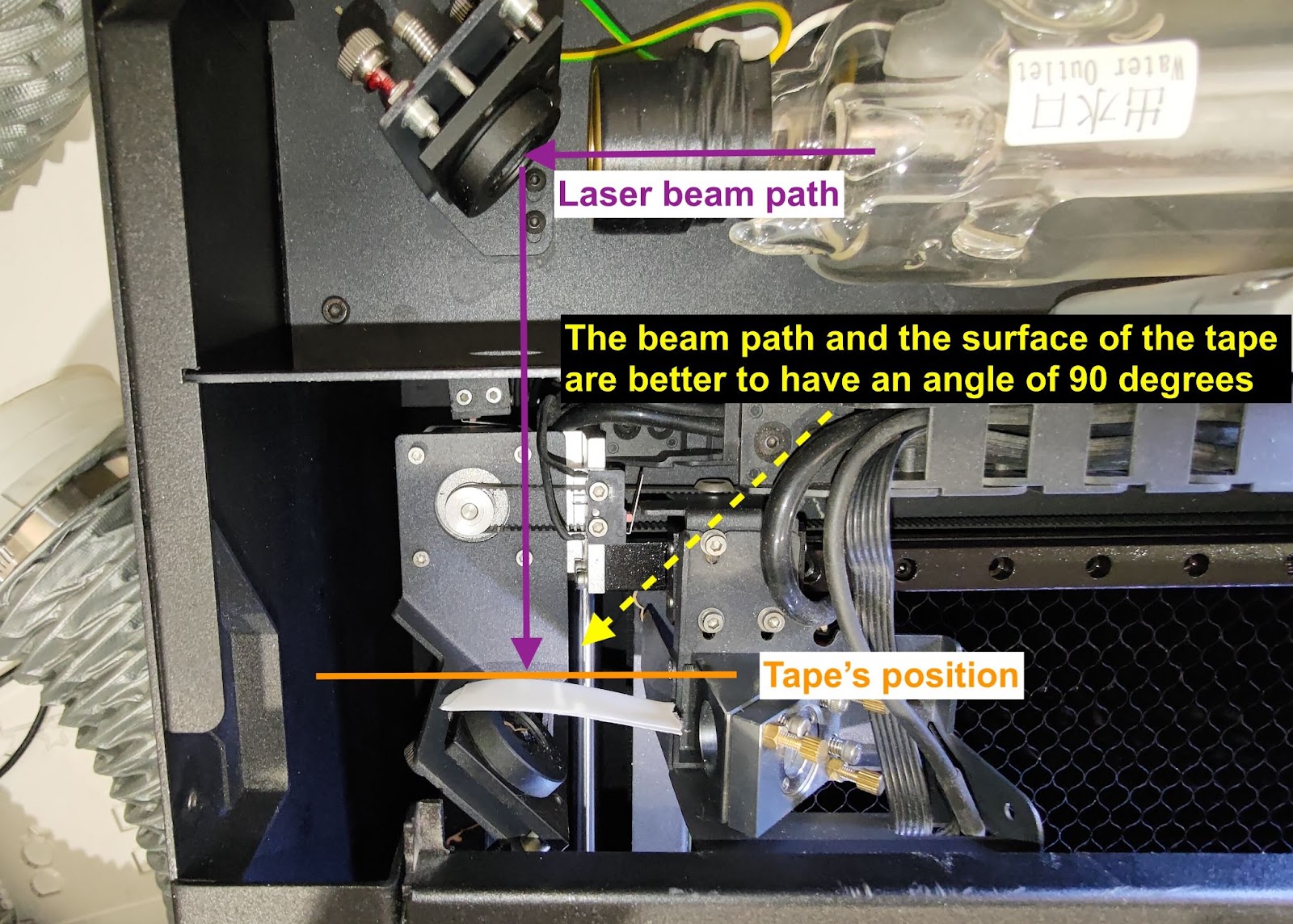

Coloque una cinta de doble cara de dos capas en el 1er espejo, cierre la cubierta trasera, y realice cinco pulsos.
Paso 6-2 - Compruebe lla forma del punto en la cinta
Es mejor que la forma sea lo más redonda posible, y la primera pieza de cinta de doble cara en la parte delantera debe estar quemada.
Buen ejemplo
Malos ejemplos:
Paso 6-3 - Recoja la cinta del primer espejo
Coloque la 1ª cinta de espejo en un trozo de papel. Anote la posición y el número de pulsos como en la foto de abajo.
Paso 6-4 - Solución de problemas e informes
Si su punto no es redondo, no es fuerte o es similar a los malos ejemplos anteriores, aumente la potencia a x2.0 y vea si mejora:
-
Si el punto se vuelve más fuerte, indica que el tubo láser puede haber disminuido, aún puede terminar el proceso con una mayor potencia, o puede contactar a su distribuidor local indicando que el tubo puede haber disminuido.
-
Si el punto no se vuelve más fuerte o todavía tiene una forma extraña, póngase en contacto con su distribuidor local para obtener más ayuda.
(Por favor, comparta la foto del resultado del pulso en el 1er espejo con su distribuidor).
Paso 7 - Verifique la trayectoria desde el primer al segundo espejo
Este paso es para comprobar si la trayectoria está alineada desde el 1er espejo al 2do espejo.
Resumen del paso:
Paso 7-1 - Cree el primer punto para la posición superior izquierda
Coloque una cinta de doble capa en el 2do espejo y mueva el cabezal a la esquina superior izquierda.
Haga tres pulsos para crear el primer punto.
Paso 7-2 - Cree el segundo punto para la posición inferior izquierda

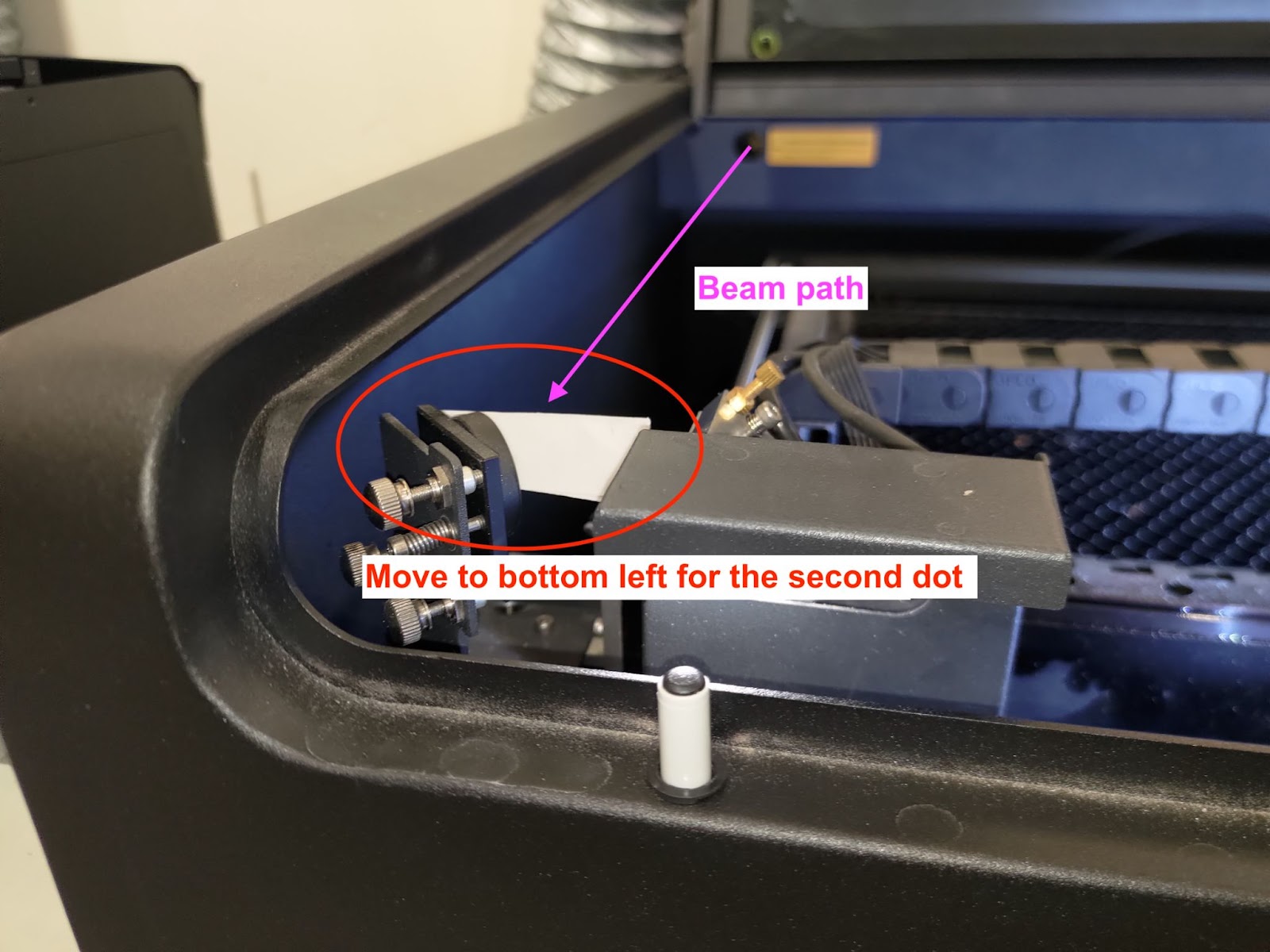

Mantenga la misma cinta en el 2do espejo y mueva el cabezal a la esquina inferior izquierda.
Haga 3 pulsos para crear el segundo punto.
Si no hay ningún punto en la posición inferior izquierda, indica que la trayectoria está desalineada de forma significativa.
Por favor, consulte el enlace para realinear la trayectoria óptica. [4-8 Alineación de la trayectoria óptica]

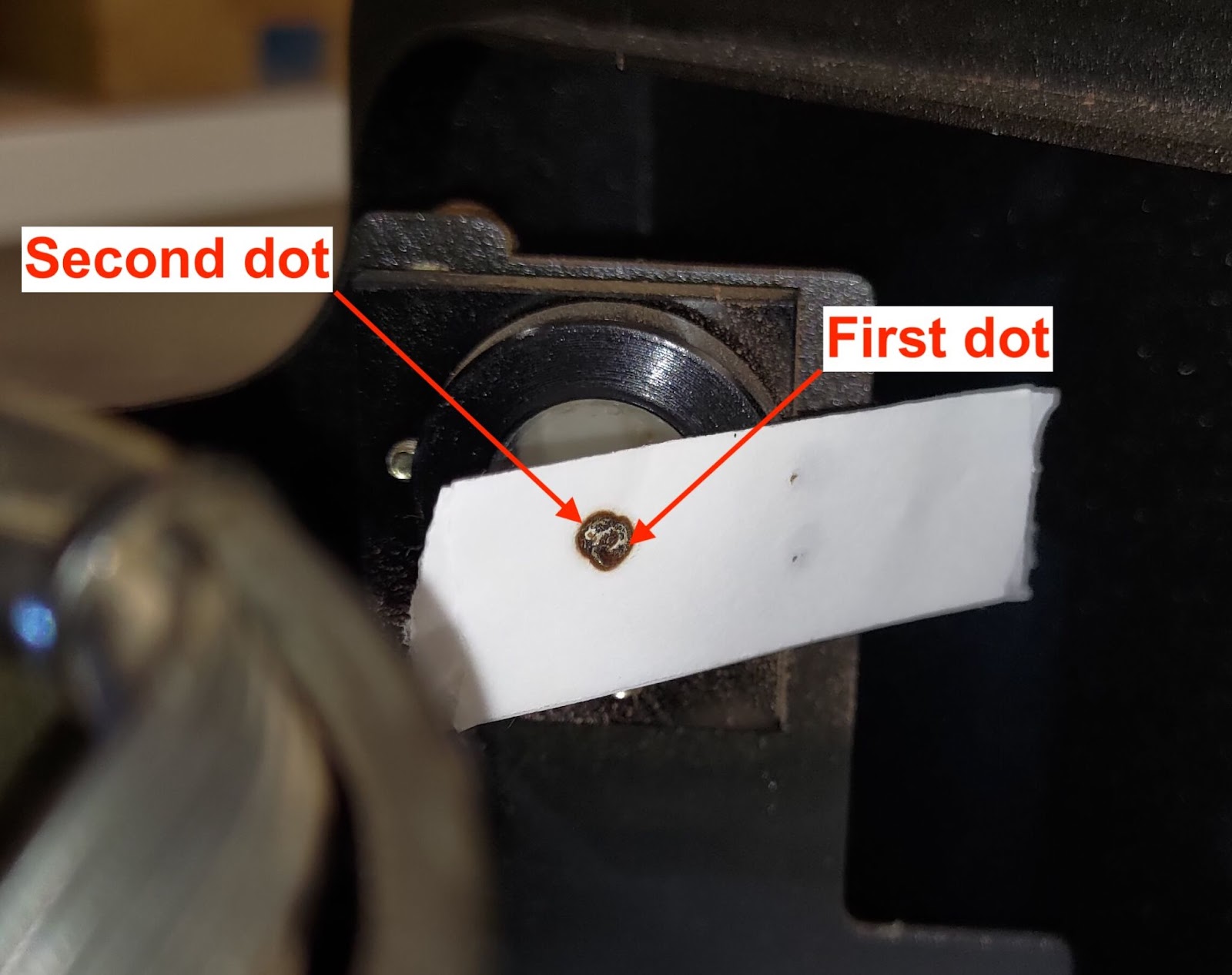

Paso 7-3 - Compruebe si el primer y el segundo punto se superponen

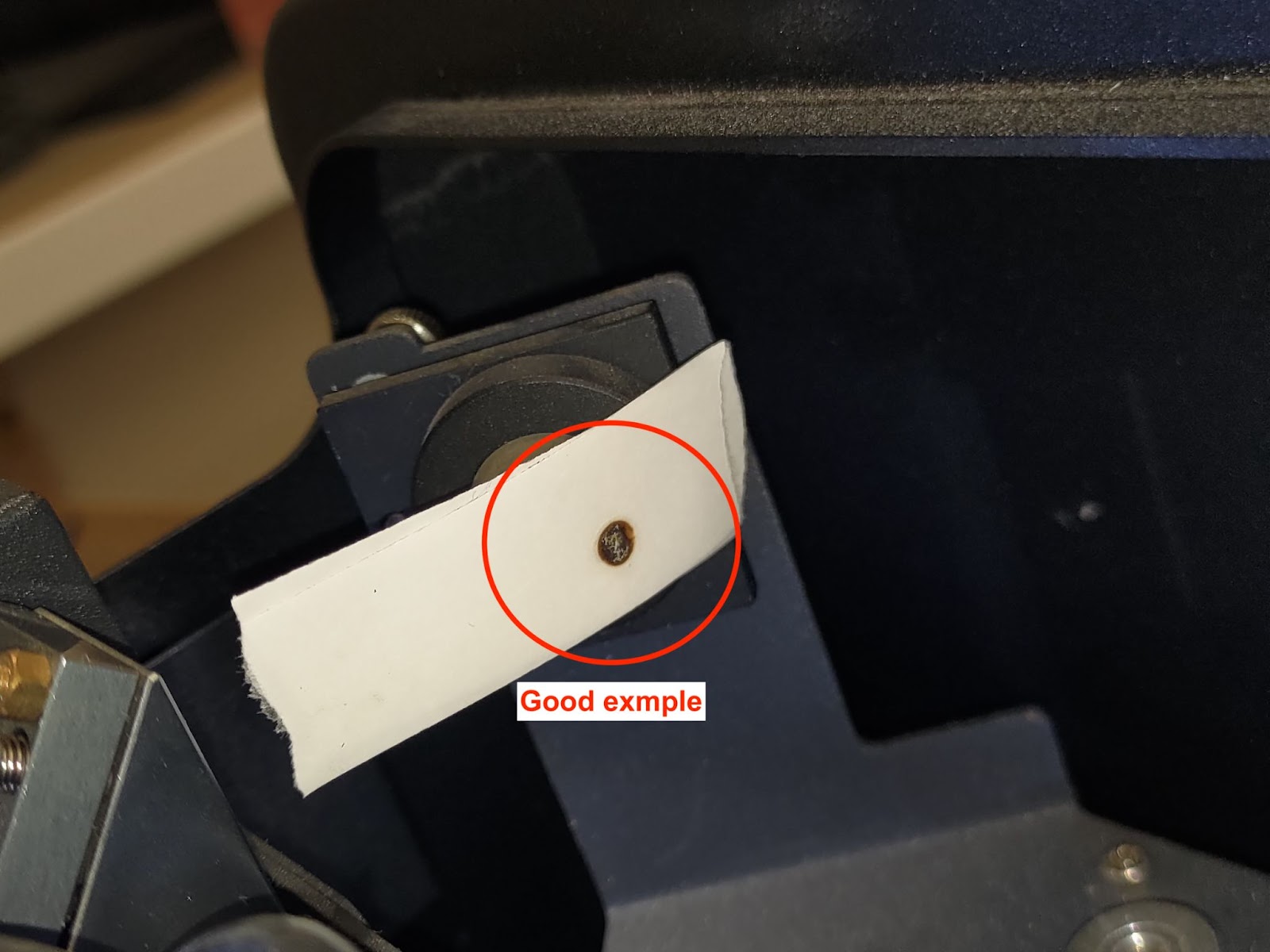

Si los puntos se superponen perfectamente, como en la foto de abajo, indica que la trayectoria está alineada correctamente.
Si no se superponen, como en los malos ejemplos de abajo, indica que desde el 1er espejo al 2do espejo, la trayectoria óptica está desalineada y el 1er espejo debe ser ajustado.
Por favor, consulte el enlace para realinear la trayectoria óptica. [4-8 Alineación de la trayectoria óptica]
Buen ejemplo:
Mal ejemplo:
Paso 7-4 - Recoja la cinta del segundo espejo
Coloque la 2.ª cinta de espejo en el papel. Anote la posición y el número de pulsos como en la foto de abajo.
Paso 8 - Verifique la trayectoria desde el segundo al tercer espejo
Este paso es para comprobar si la trayectoria está alineada desde el 2.º espejo hasta el 3.er espejo.
Resumen del paso:
Paso 8-1 - Cree el primer punto para la posición media izquierda
Coloque una cinta de doble capa en el 3.er espejo y mueva el cabezal a la posición media-izquierda .
Haga 3 pulsos para crear el primer punto.
Paso 8-2 - Cree el segundo punto para la posición media derecha

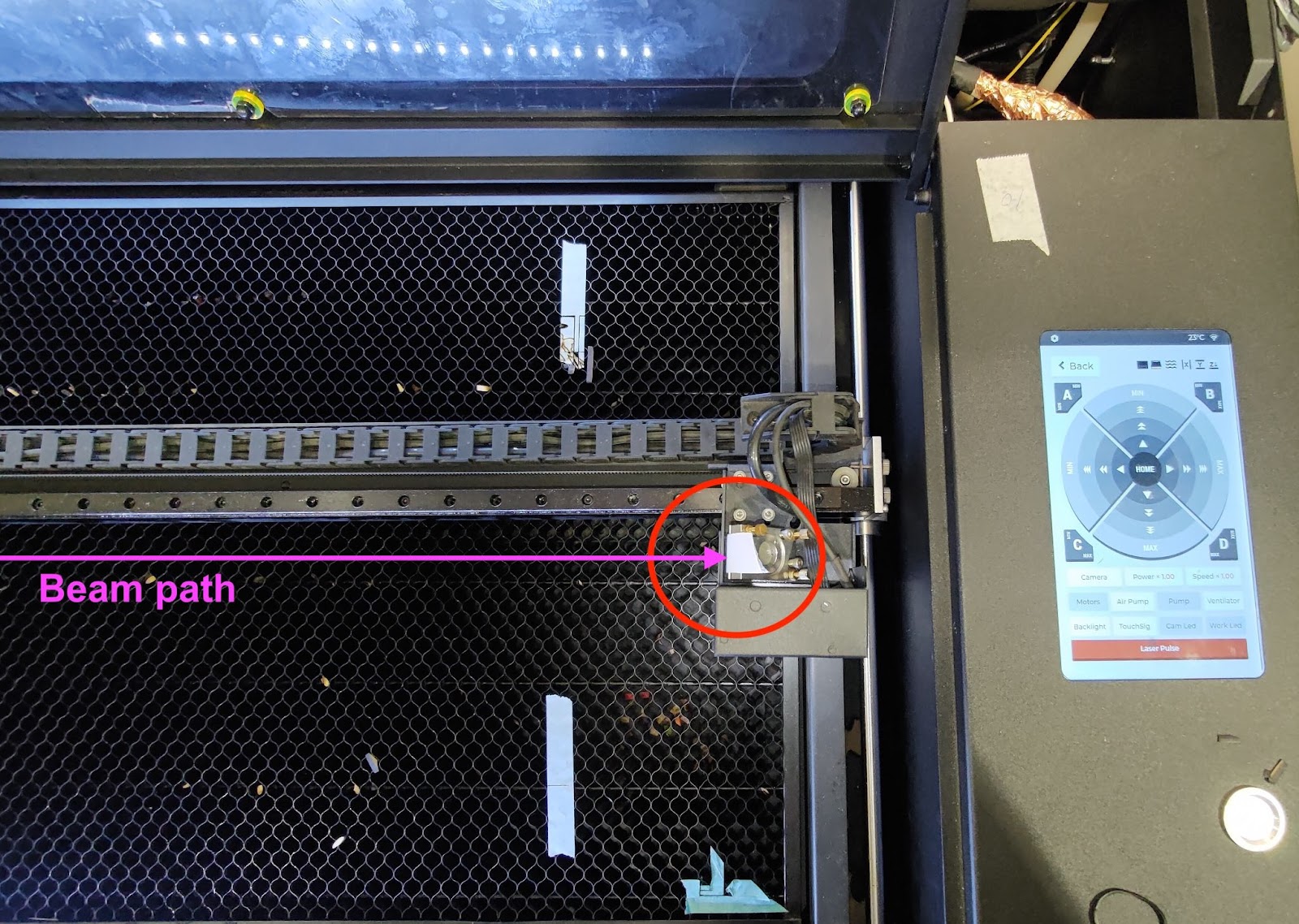

Mantenga la misma cinta en el 3.er espejo y mueva el cabezal a la posición media-derecha.
Haga 3 pulsos para crear el segundo punto.
Paso 8-3 - Compruebe si el primer y el segundo punto se superponen

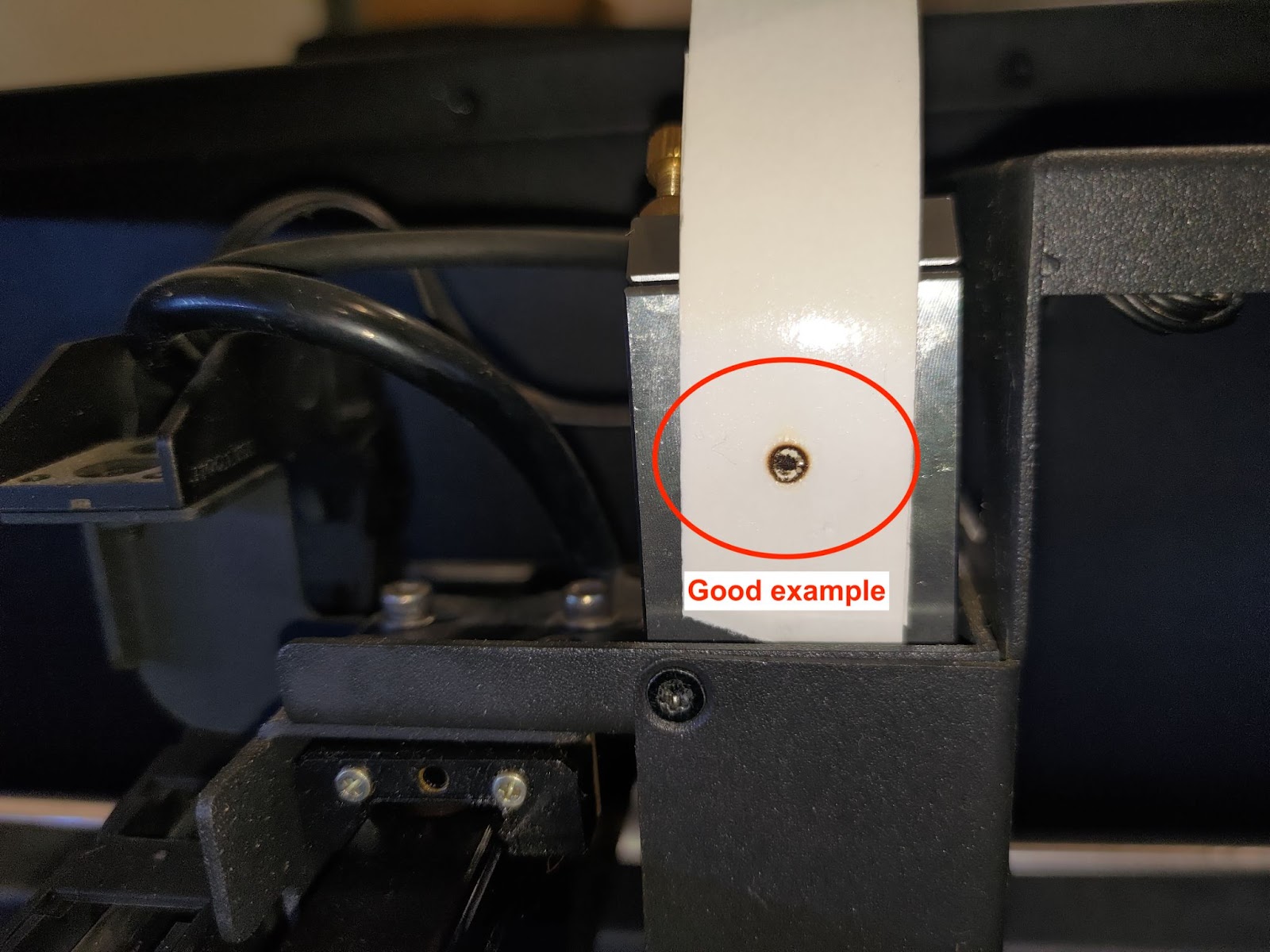

Si los puntos se superponen perfectamente, como en la foto de abajo, indica que la trayectoria está alineada correctamente.
Puede pasar al paso 8-5.
Si no se superponen, indica que desde el 2.º espejo hasta el 3.er espejo, la trayectoria óptica no está alineada y el 2.º espejo debe ajustarse.
Por favor, consulte el enlace para realinear la trayectoria óptica. [4-8 Alineación de la trayectoria óptica]
Buen ejemplo:
Malos ejemplos:
Paso 8-4 - Recoja la cinta del tercer espejo
Retire la cinta del 3.er espejo y colóquelo en el papel.
Anote la posición y el número de pulsos como en la foto de abajo.
Paso 9 - Verifique la trayectoria desde el tercer espejo hasta la punta de la boquilla
Habrá dos ubicaciones para comprobar.
La primera es el centro de la cama - Resumen del paso:
La otra es la esquina inferior derecha de la cama - Resumen del paso:
Paso 9-1 - Compruebe la trayectoria del eje Z en el centro de la cama
Coloque una cinta de una sola capa en la punta de la boquilla y mueva el cabezal láser al centro de la cama, luego haga un pulso.
Retire la cinta y compruebe si el punto es redondo.
Buen ejemplo:
Malos ejemplos:
Si su punto no es redondo, consulte el enlace para realinear la trayectoria óptica desde el tercer espejo hasta la cama (eje Z), que no es lo suficientemente vertical.
Si no encuentra ningún punto en la cinta, consulte las instrucciones para el ajuste avanzado.
Paso 9-2 - Recoja la cinta de la punta de la boquilla central
Coloque la cinta en el papel.
Anote la posición y el número de pulsos como en la foto de abajo.
Paso 9-3 - Compruebe la trayectoria del eje Z en la esquina inferior derecha de la cama
Coloque una capa de cinta en la punta de la boquilla, mueva el cabezal láser a la esquina inferior derecha de la bandeja y haga un pulso.
Retire la cinta y compruebe si el punto es redondo.
(El punto de la esquina es normal que sea más pequeño que el punto central. Por favor, consulte los ejemplos a continuación.)
Buen ejemplo:
Ejemplos aceptables:
Malos ejemplos:
- Si su punto no es redondo, consulte el enlace a continuación para realinear la trayectoria óptica desde el tercer espejo hasta la cama (eje Z), que no es lo suficientemente vertical.
[4-8 Alineación de la trayectoria óptica]
Paso 9-4 - Recoja la cinta de la punta de la boquilla inferior derecha
Coloque la cinta en el papel.
Anote la posición y el número de pulsos como en la foto de abajo.
Paso 10 - Informes (Opcional)
La cinta recolectada se puede compartir con su distribuidor local si tiene un problema con su máquina.
La trayectoria óptica es clave y afectará el resultado del grabado y corte.
Por favor, tome una foto de las cintas recolectadas y una foto clara de las cintas de la punta de la boquilla como en los ejemplos a continuación:
Foto #1:
Foto #2:
#END
