Frecuencia recomendada
La trayectoria óptica debe revisarse cada mes y realinearse si es necesario.
Señales de una trayectoria óptica desalineada:
- No se puede cortar los materiales utilizando la potencia y velocidad predeterminadas en Beam Studio.
- Obtener resultados de grabado deficientes donde los patrones de grabado en ciertas áreas son más claros u oscuros que en otras, o se vuelven más claros u oscuros en una dirección determinada.
- La sección de corte en el material no es vertical después del corte.
Siga los pasos a continuación para verificar su trayectoria óptica y realinearla si es necesario:

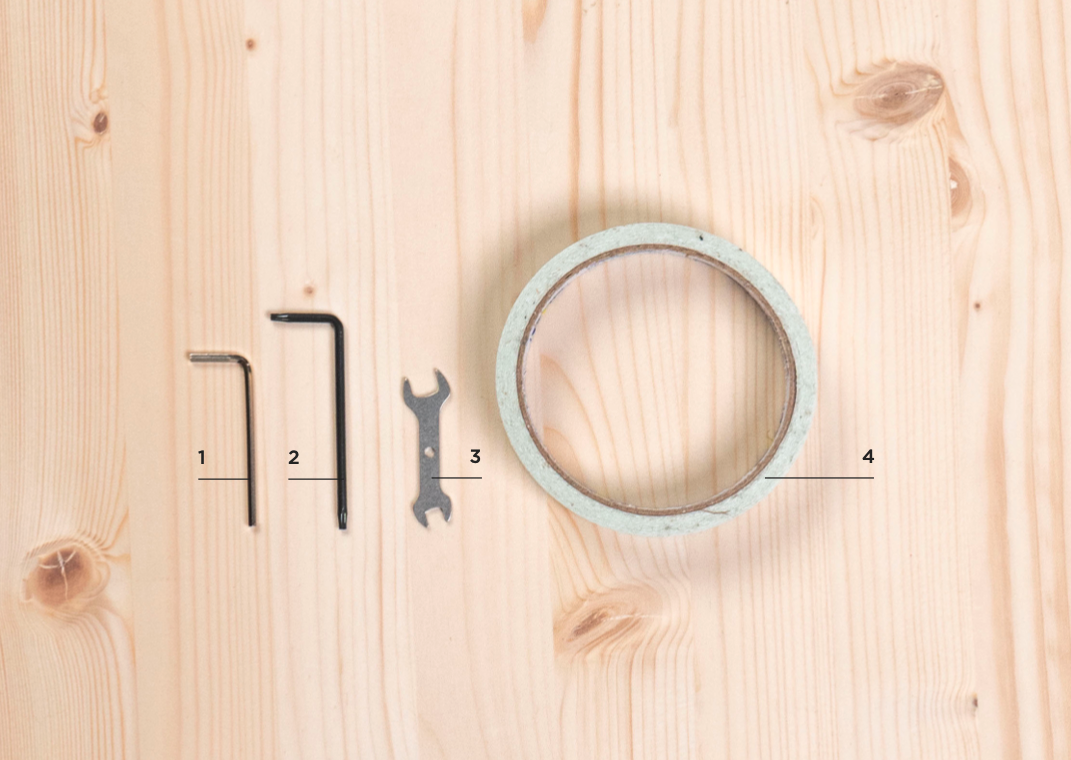

Paso 1 - Preparación de las herramientas
Incluido en la caja de accesorios:
1｜Llave hexagonal de 2.5mm
2｜Destornillador Torx
3｜Llave de doble cabeza
4｜Cinta adhesiva de doble cara

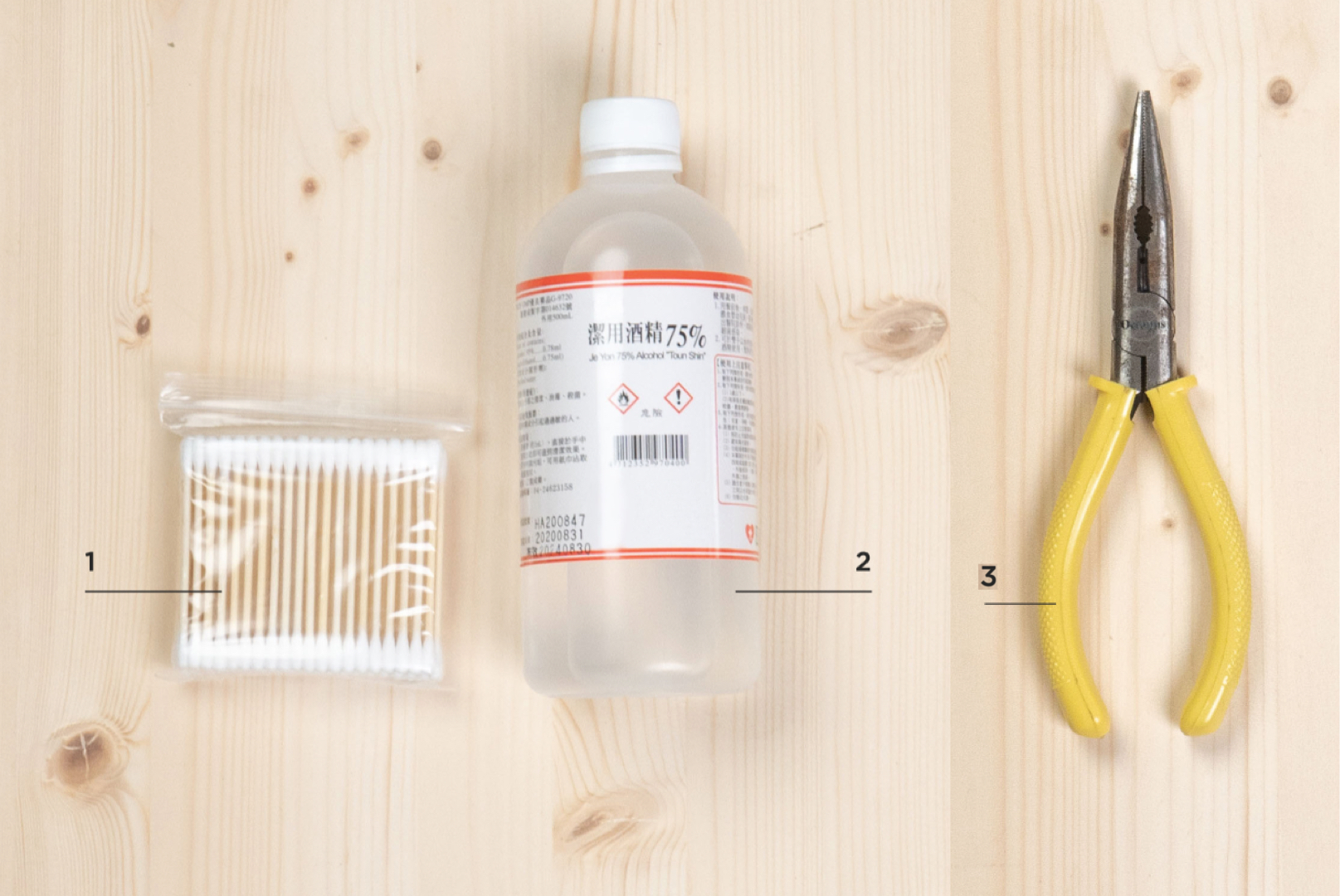

Prepare usted mismo:
1｜Hisopos de algodón
2｜Spray desinfectante / Spray de alcohol
3｜Alicates
Paso 2 - Aprende a generar un pulso
A. Encienda la máquina.
B. Cierre la tapa.
C. Entre en el modo de mantenimiento y espere hasta que finalice el proceso de referencia.
D. Encuentre el botón de pulso.
E. Una pulsación = un pulso, dos pulsaciones = dos pulsos, y así sucesivamente.
#Siempre haga pulsos cuando la tapa de la puerta esté cerrada.

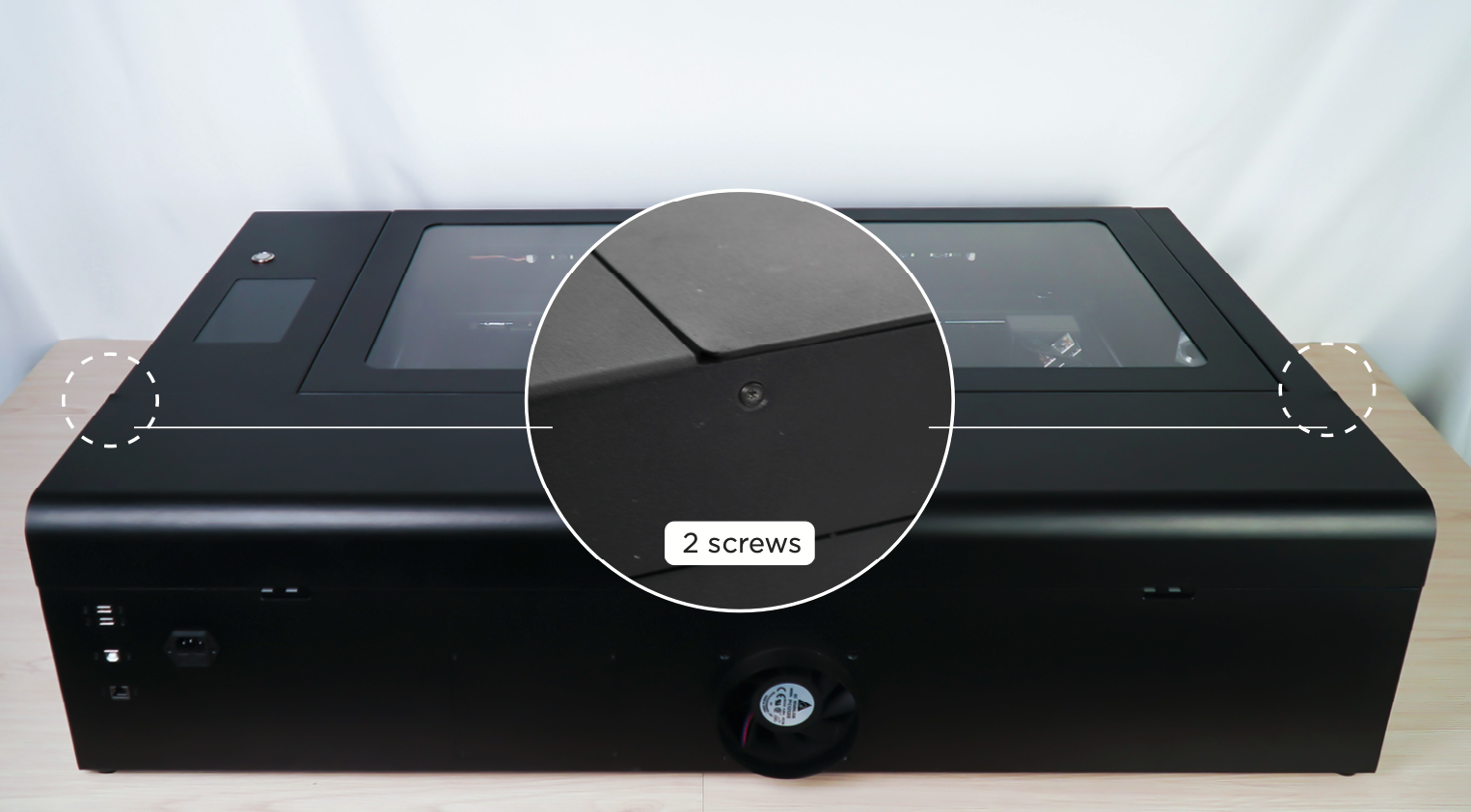

Paso 3 - Abre la cubierta trasera de HEXA
Use el destornillador Torx para desatornillar estos dos tornillos a los lados de la máquina, y la cubierta trasera se podrá abrir después.

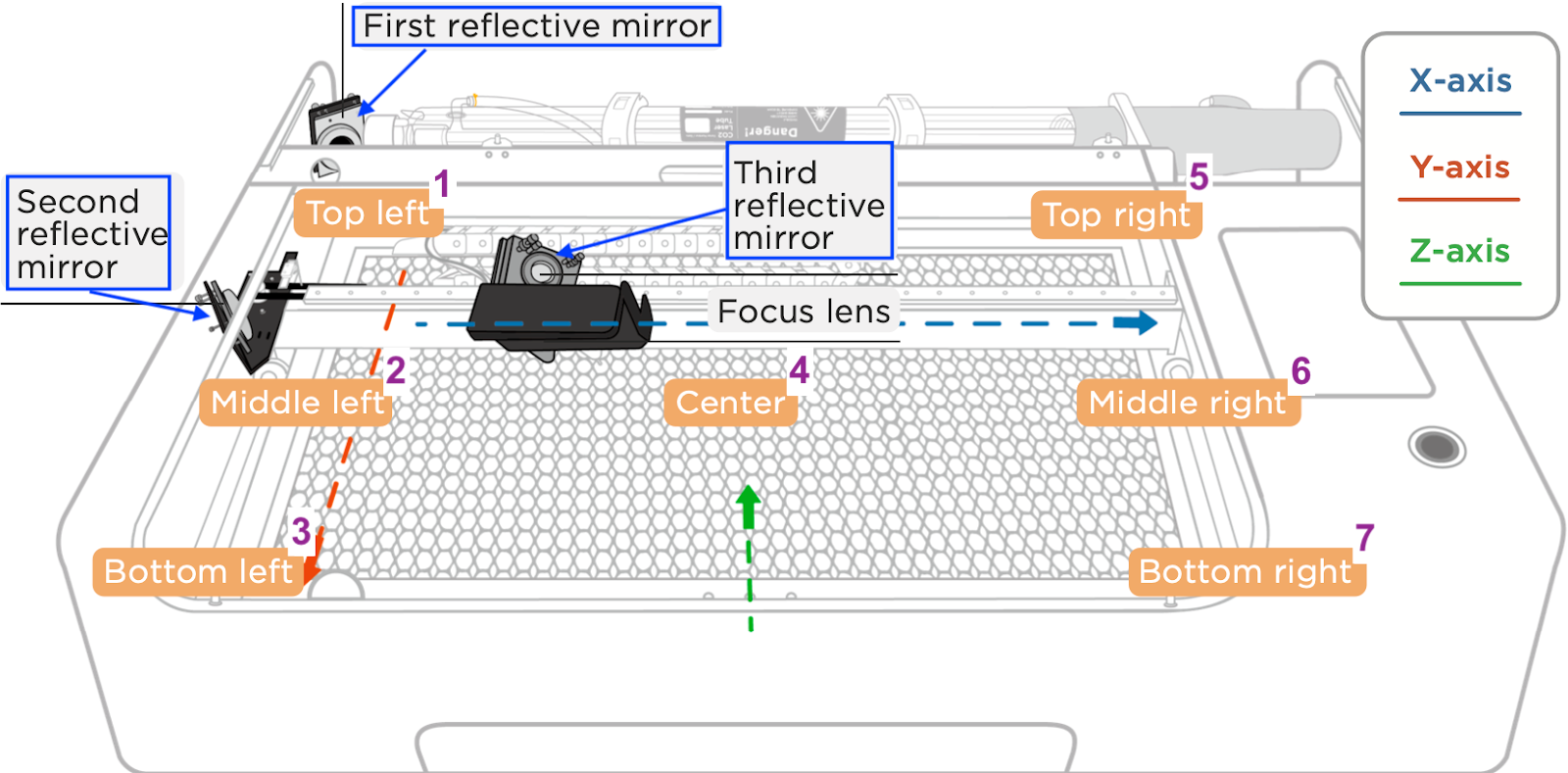

Paso 4 - Conozca las ubicaciones
Familiarícese con las ubicaciones:
- Primer espejo reflectante
- Segundo espejo reflectante
- Tercer espejo reflectante
- 7 ubicaciones de la cama a las que se moverá el cabezal láser durante la verificación.
Paso 5 - Limpia todos los espejos y lentes de enfoque
Siga las instrucciones en el enlace a continuación para limpiar todos los espejos y lentes.
4-6 Limpieza de espejos y lentes
Paso 6 - Verifica el punto láser en el primer espejo
Este paso es para verificar si el tubo láser y la máquina están en buenas condiciones.
Resumen del paso:

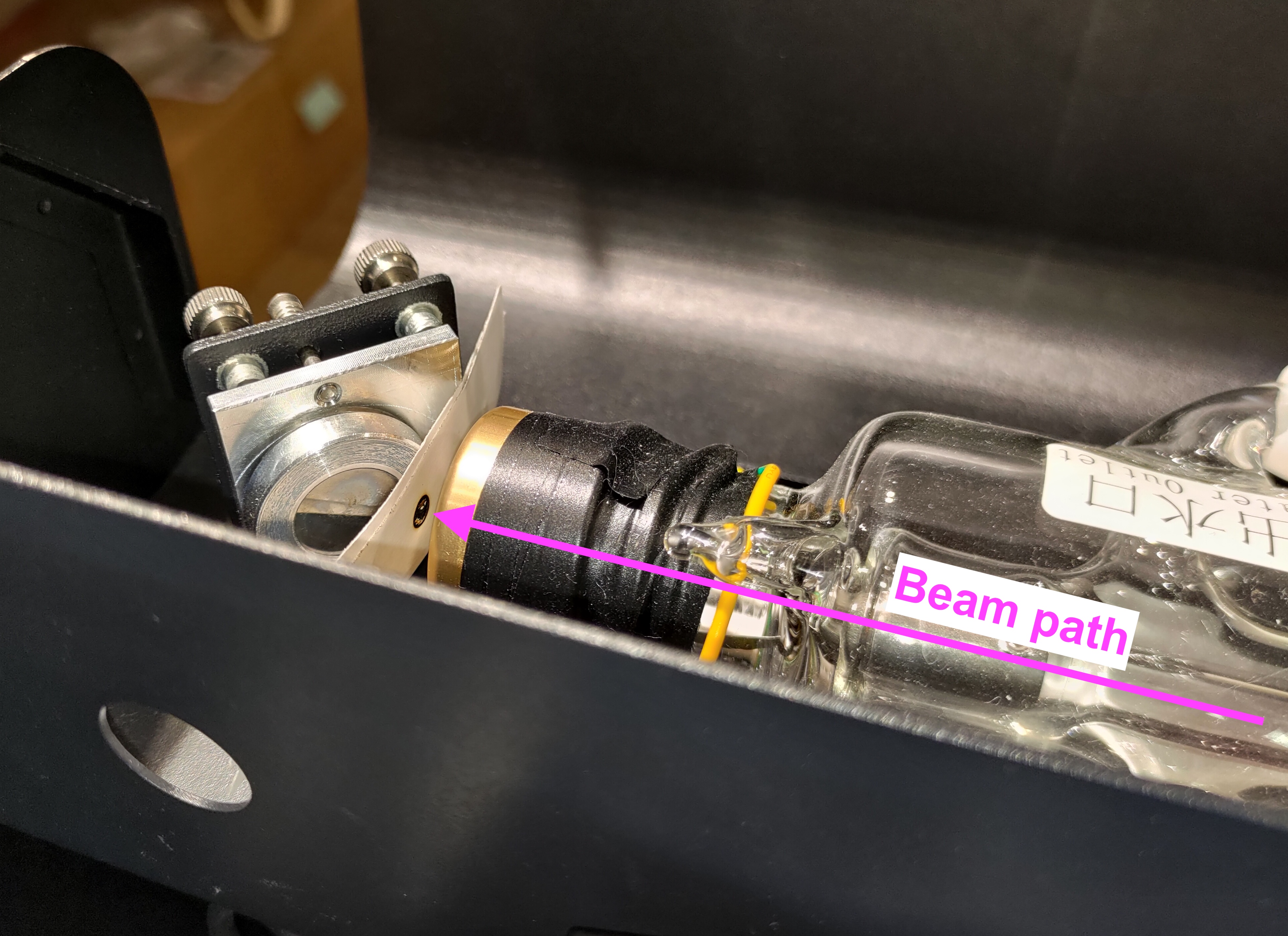

Paso 6-1 - Colocación de la cinta y generación de pulsos

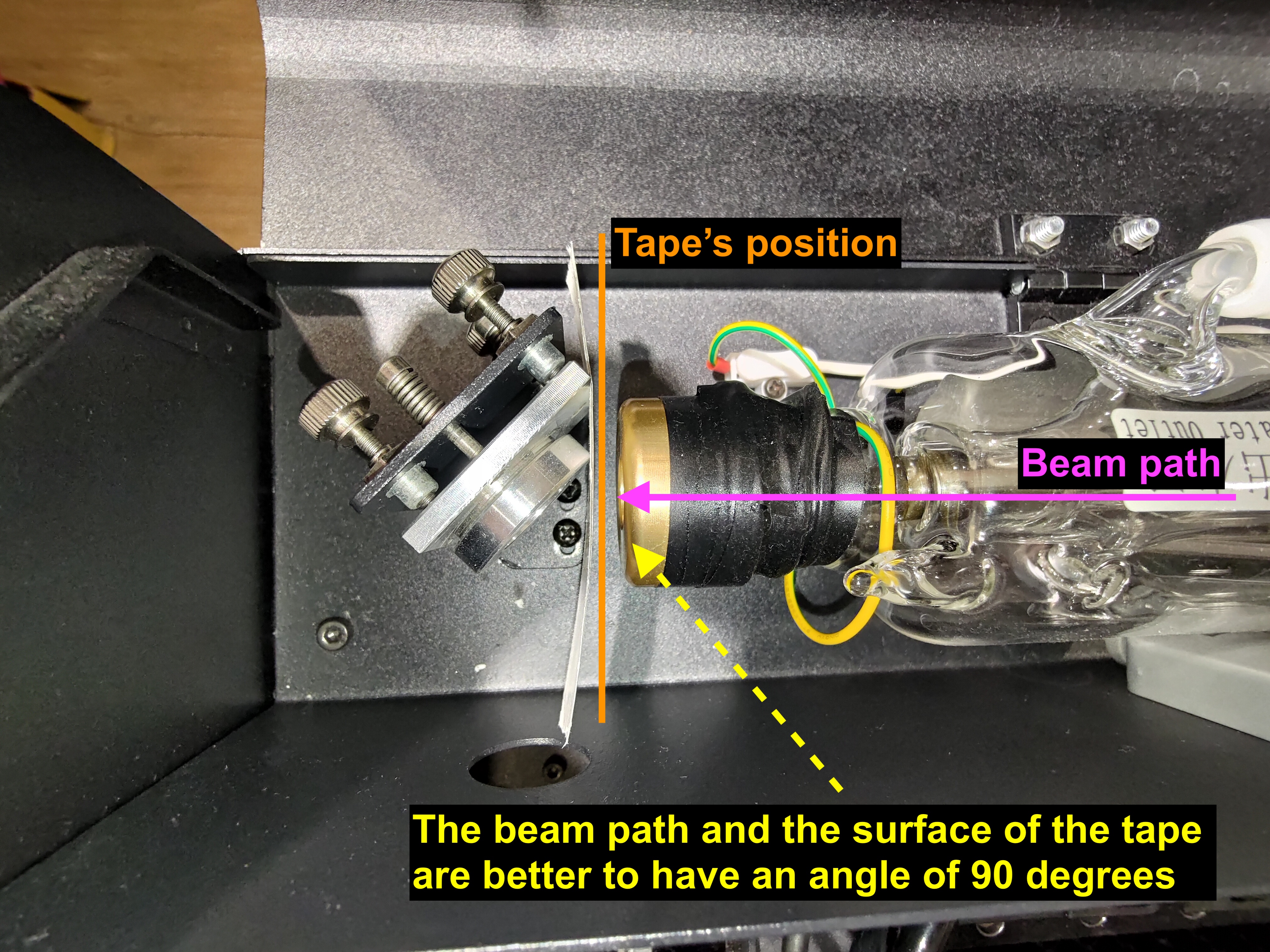

Coloque una cinta de doble cara de dos capas en el primer espejo, cierre la cubierta trasera, y haga cinco pulsos.
Paso 6-2 - Verifique elForma del punto en la cinta

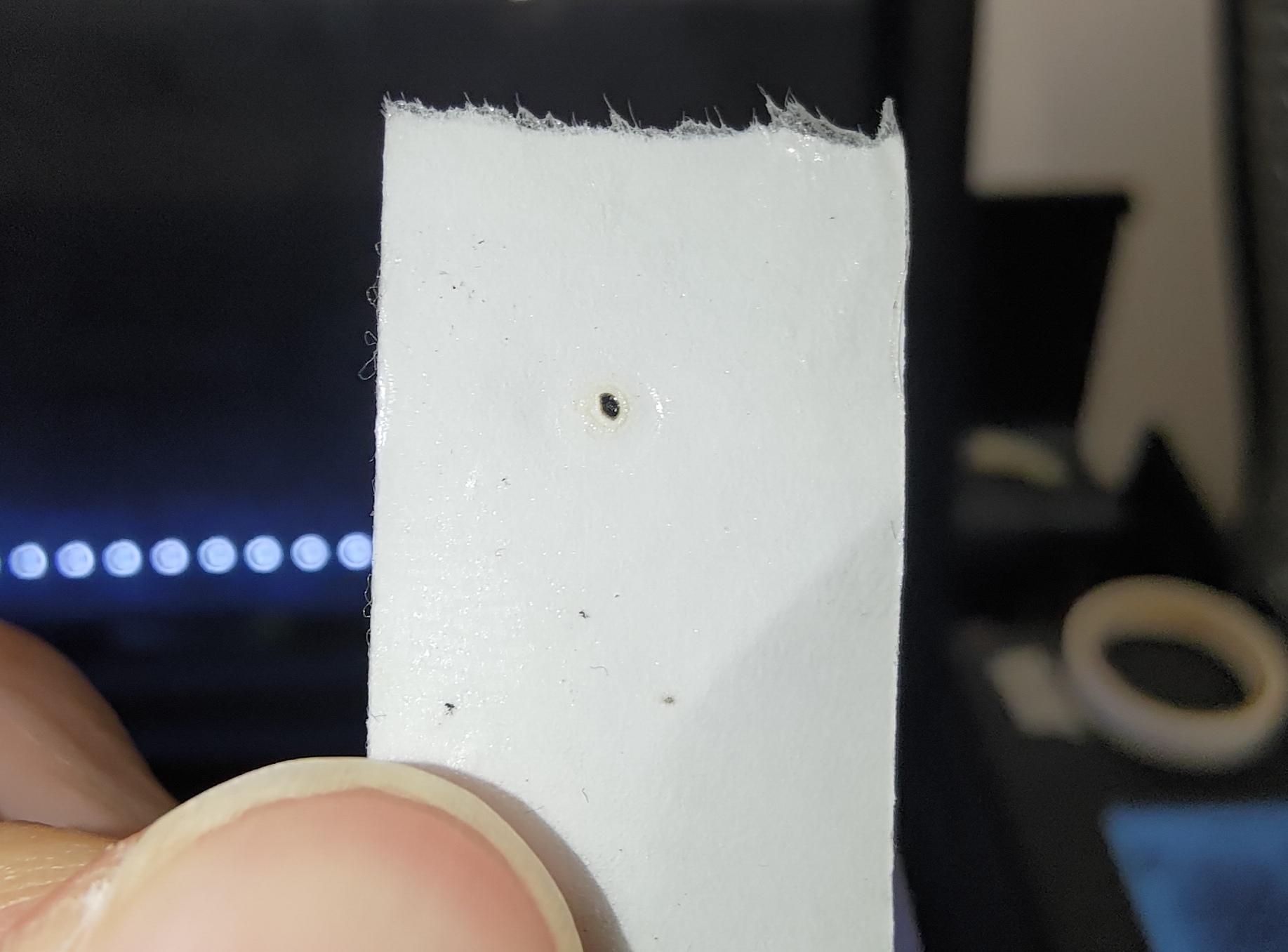

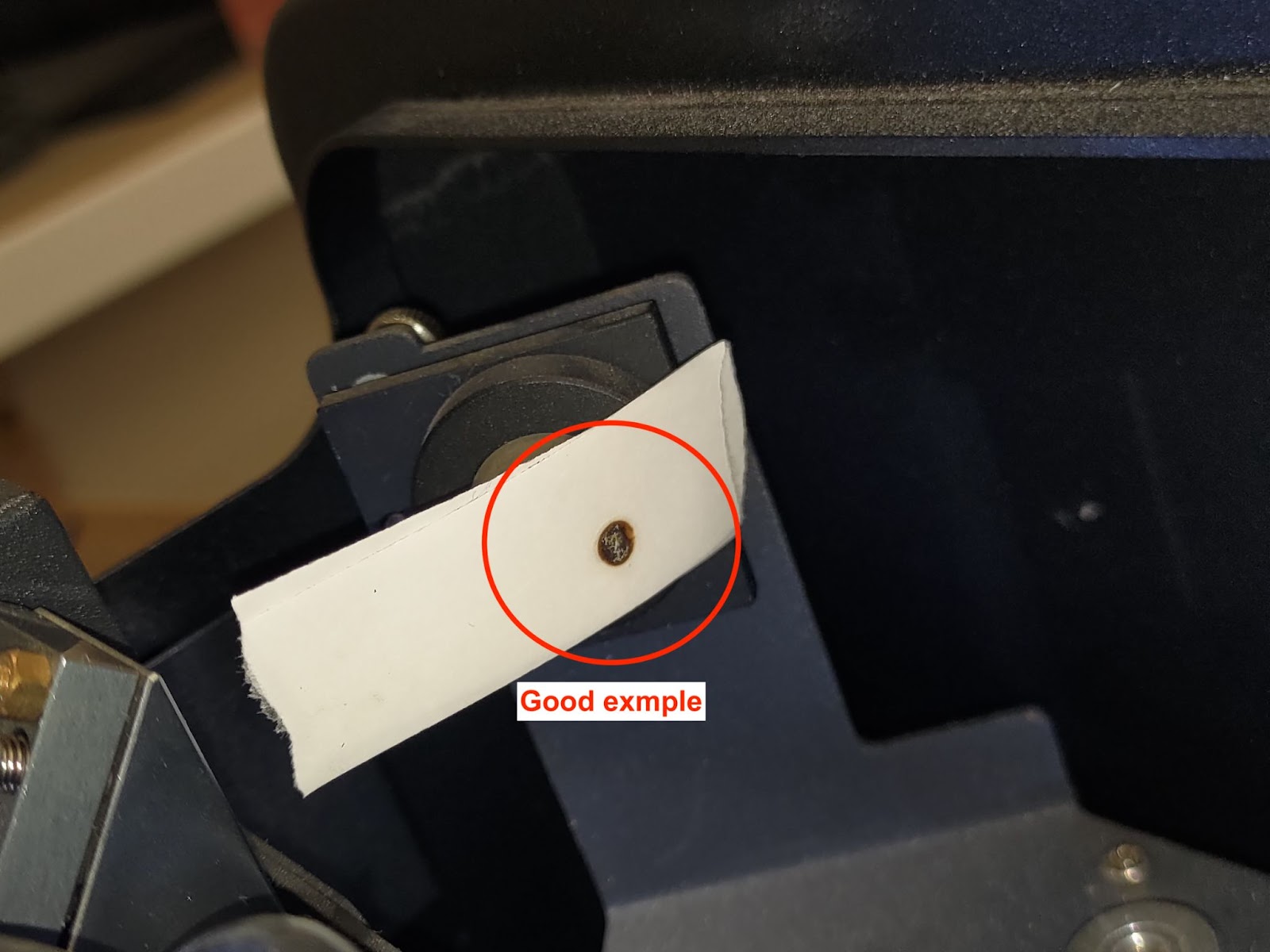

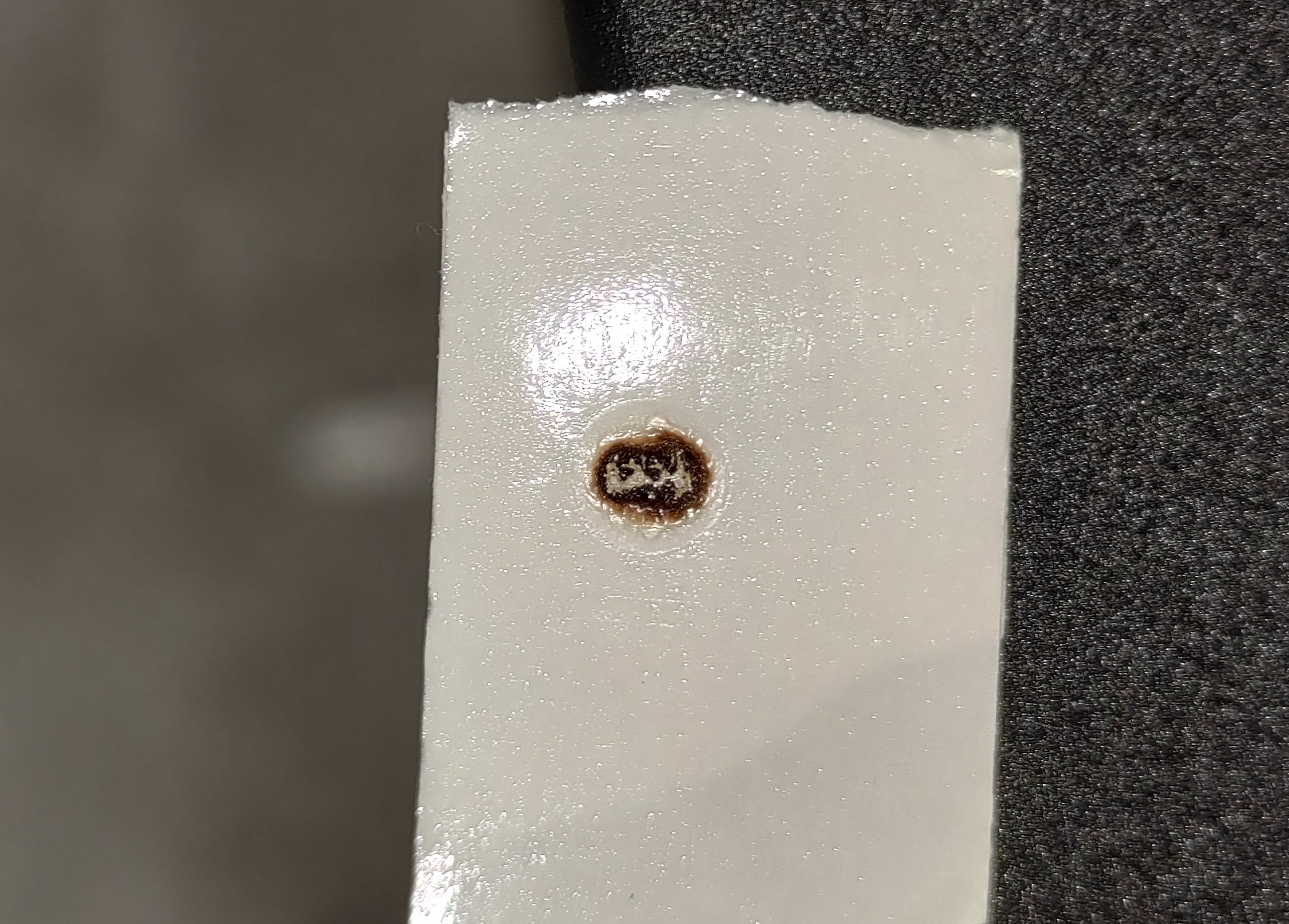

Es bueno que la forma sea lo más redonda posible, y la primera pieza de cinta de doble cara en la parte delantera debe estar quemada.
Buen ejemplo:
Mal ejemplo:
Paso 6-3 - Recoge la cinta del primer espejo
Coloque la cinta del 1er espejo en un trozo de papel. Anote la posición y el número de pulsos como en la foto de abajo.
Paso 6-4 - Resolución de problemas e informes
Si el punto no es redondo, no es fuerte o es similar a los malos ejemplos anteriores, aumente la tasa de potencia a x2.0 y compruebe si mejora:
-
Si el punto se vuelve más intenso, indica que el tubo láser podría haberse deteriorado. Puedes completar el proceso de OPA con una potencia aumentada o contactar con tu distribuidor local para informar del posible deterioro del tubo.
-
Si el punto no se vuelve más fuerte o todavía tiene una forma extraña, póngase en contacto con su distribuidor local para obtener más ayuda.
(Comparta la foto del resultado del pulso en el 1er espejo con su distribuidor).
Paso 7 - Verifica la trayectoria del primer al segundo espejo
Este paso es para comprobar si la trayectoria está alineada desde el 1er espejo hasta el 2do espejo.

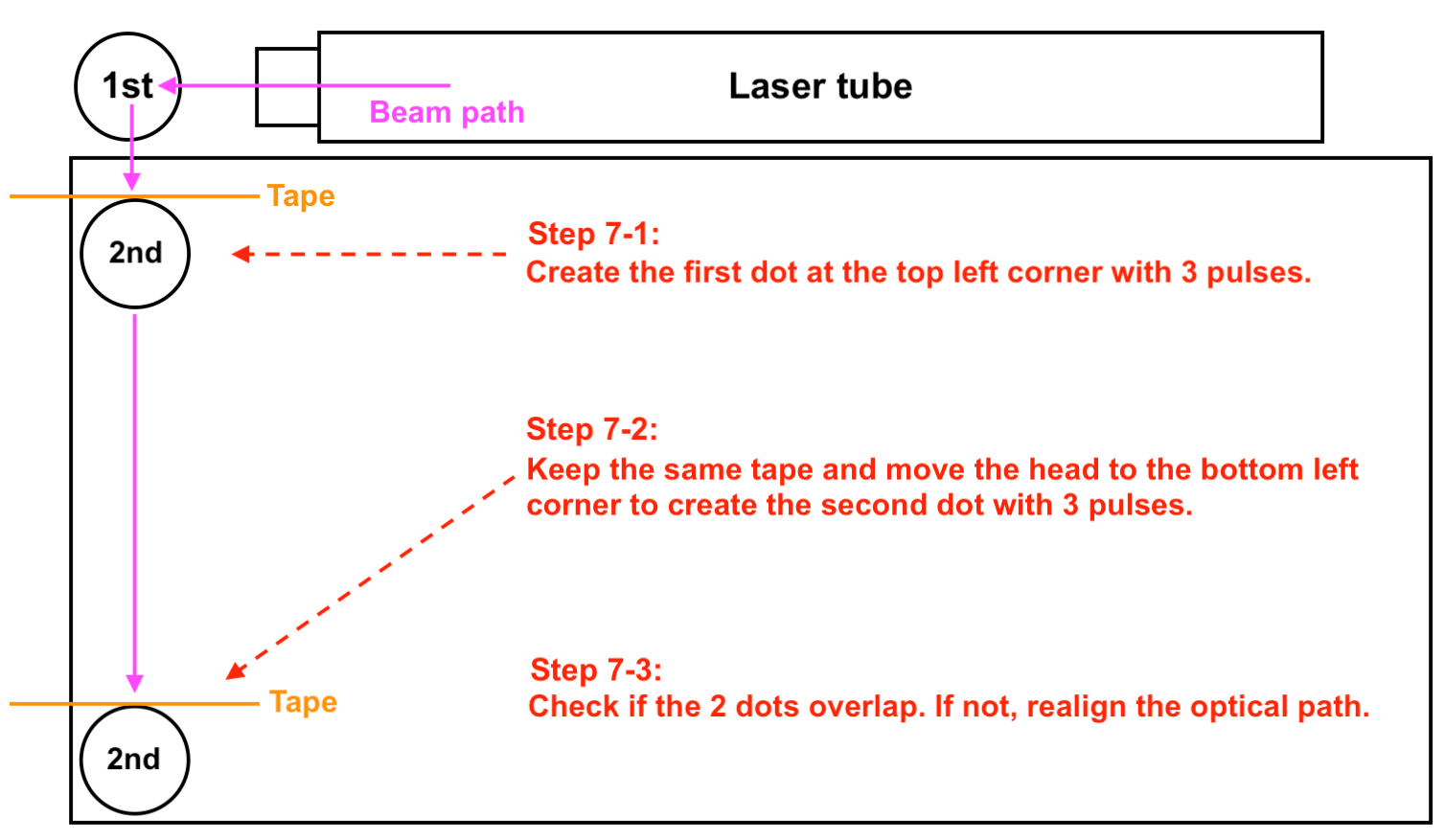

Resumen del paso:
Paso 7-1 - Crea el primer punto en la posición superior izquierda

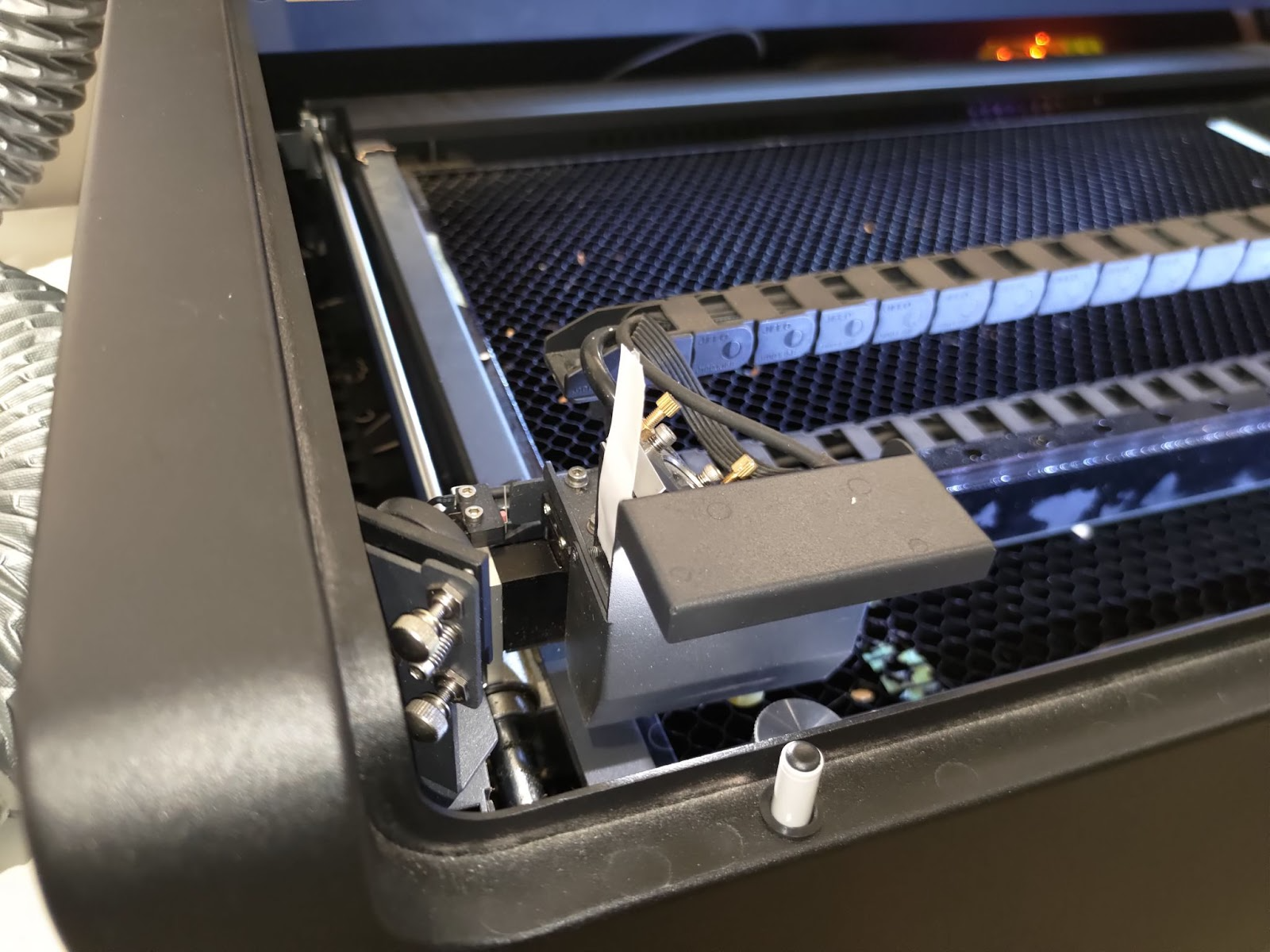

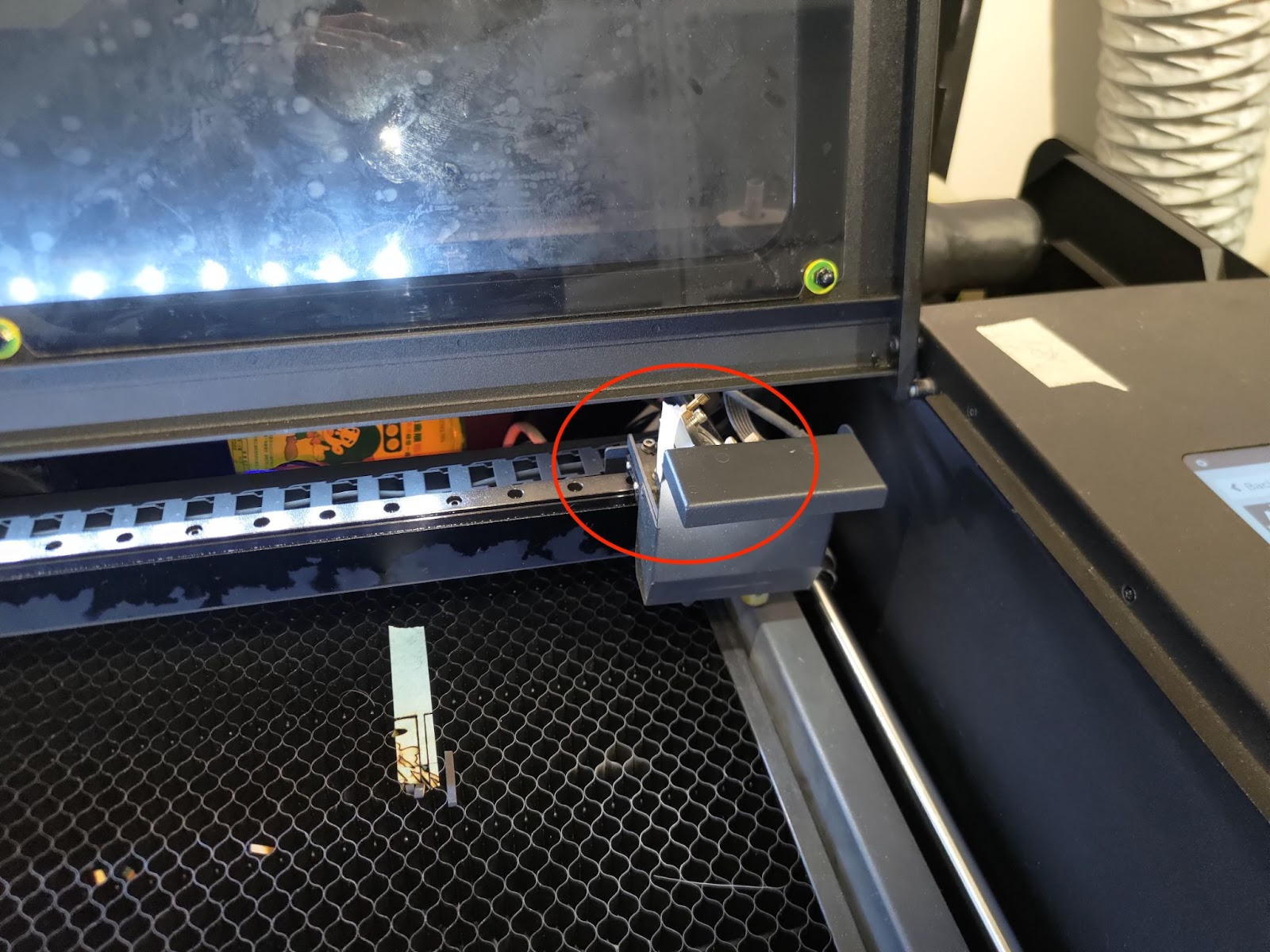

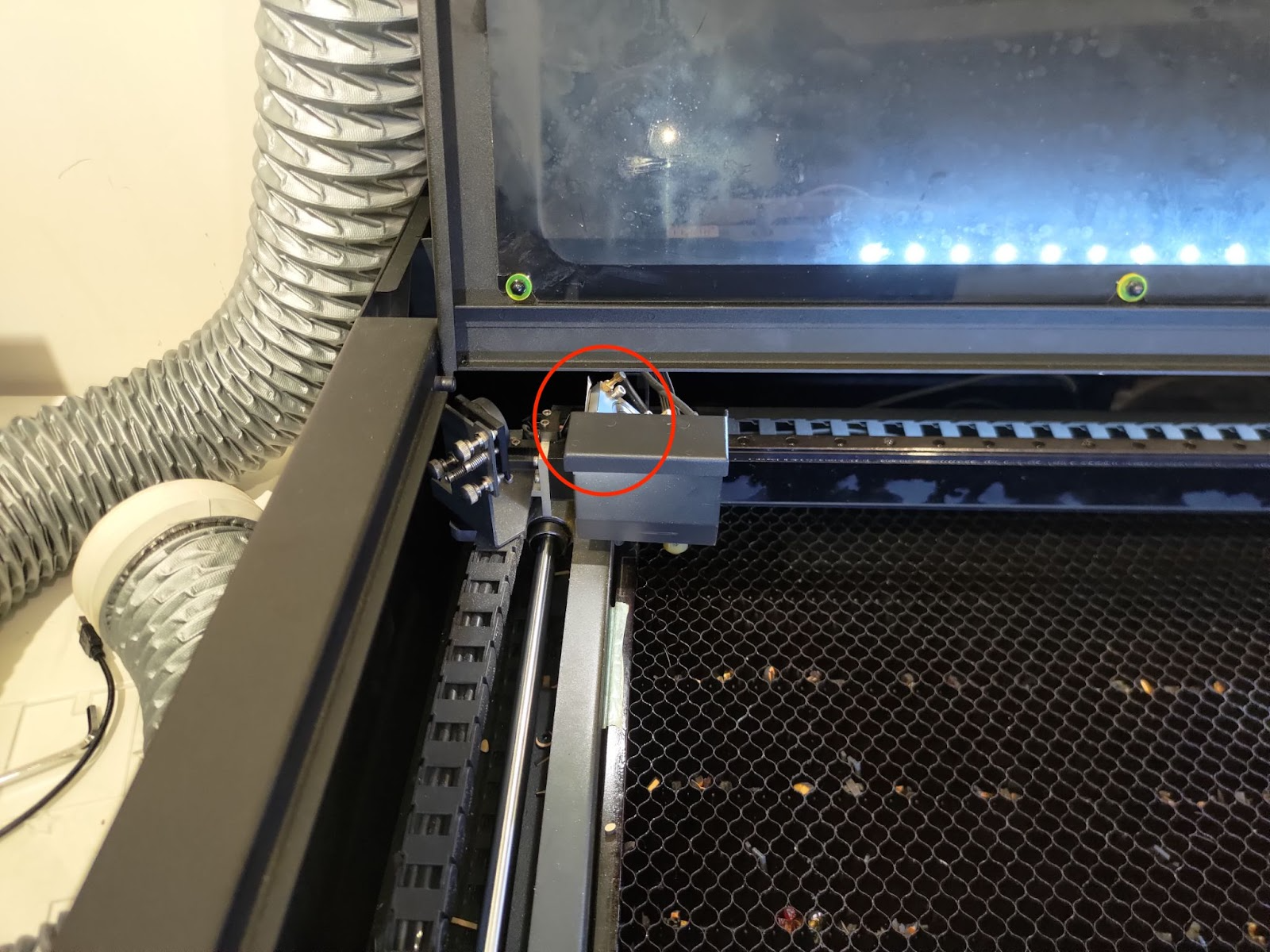

Coloque una cinta de doble capa en el 2do espejo y mueva el cabezal a la esquina superior izquierda.
Haga tres pulsos para crear el primer punto.
Paso 7-2 - Crea el segundo punto en la posición inferior izquierda

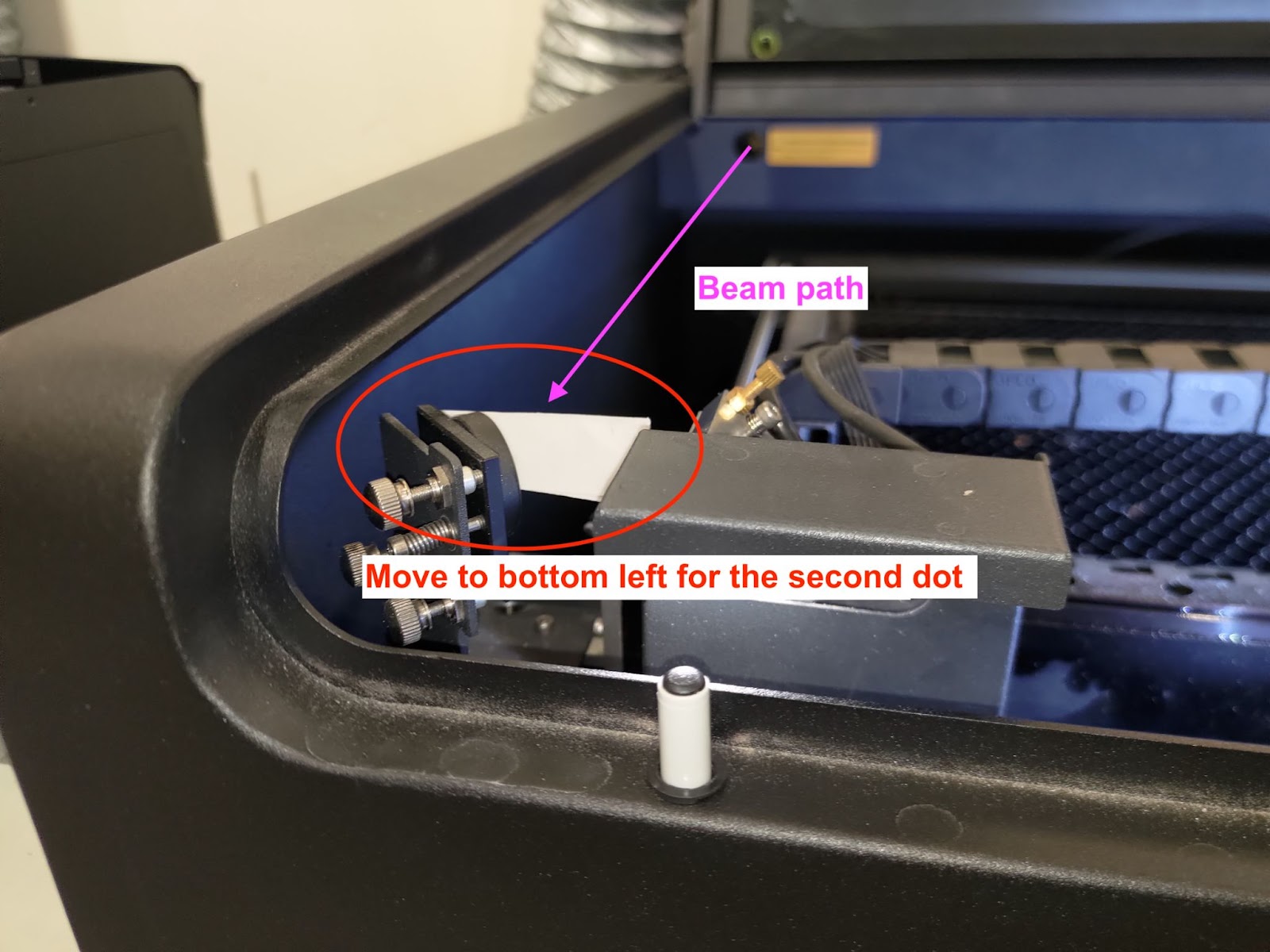

Mantenga la misma cinta en el 2do espejo y mueva el cabezal a la esquina inferior izquierda.
Haga tres pulsos para crear el segundo punto.
Si no hay un punto en la posición inferior izquierda, indica que la trayectoria está desalineada de manera significativa.
Mueva el cabezal a la posición media izquierda e intente crear un punto en el medio izquierdo.

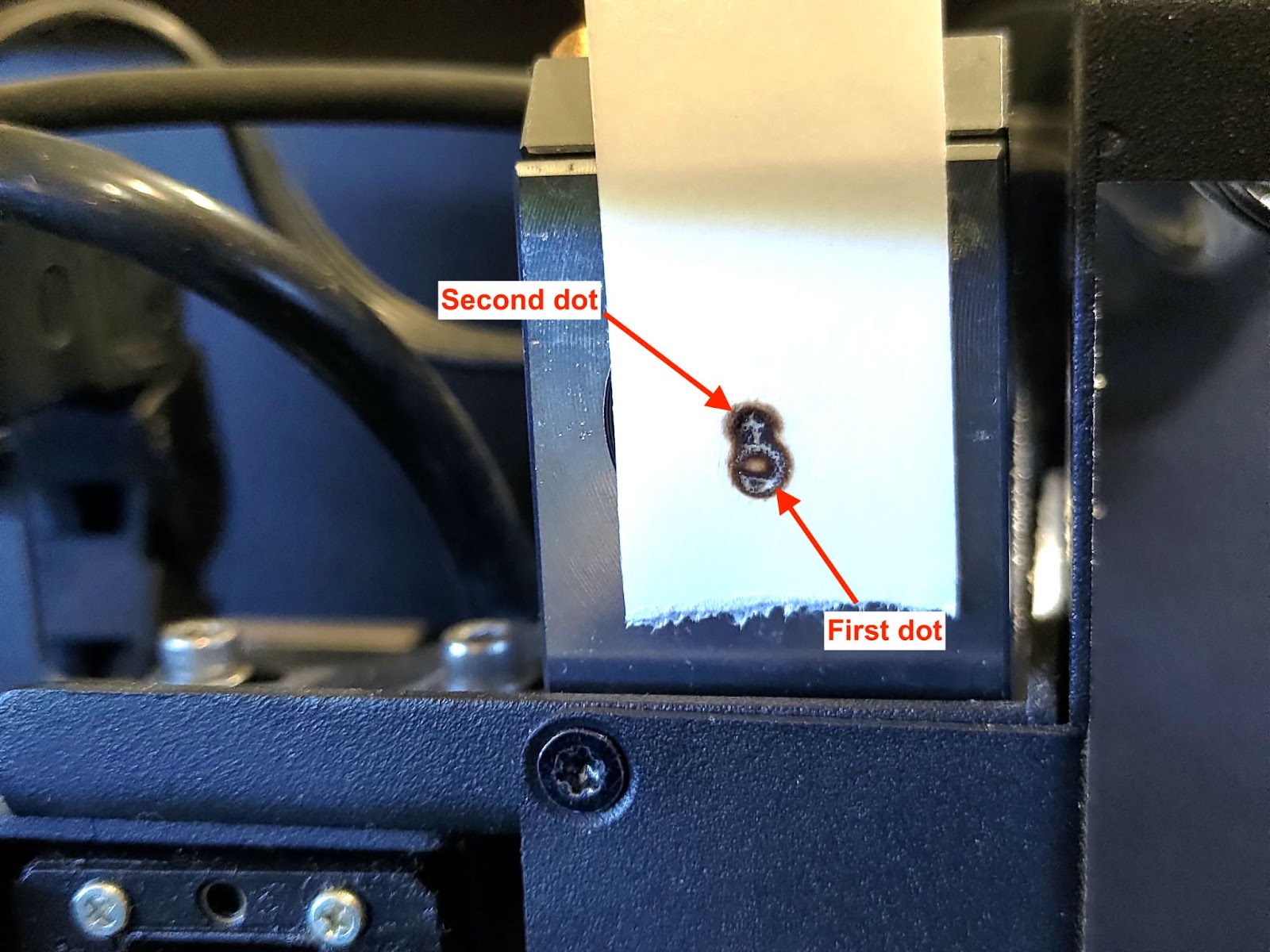

Paso 7-3 - Compruebe si el primer y el segundo punto se superponen

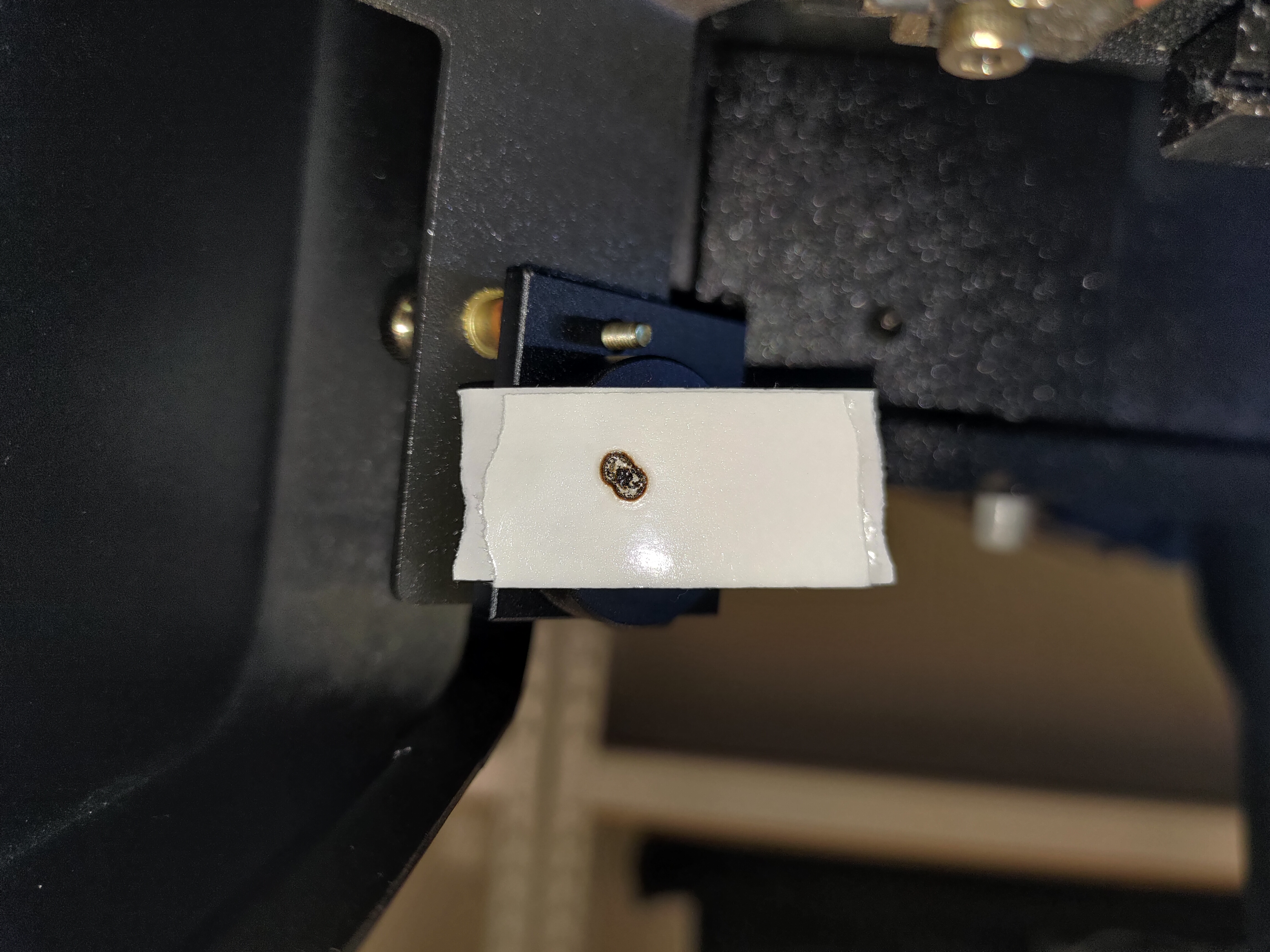

Si los puntos se superponen perfectamente, como en la foto del buen ejemplo, indica que la trayectoria está alineada correctamente.
Puede pasar al Paso 7-5.

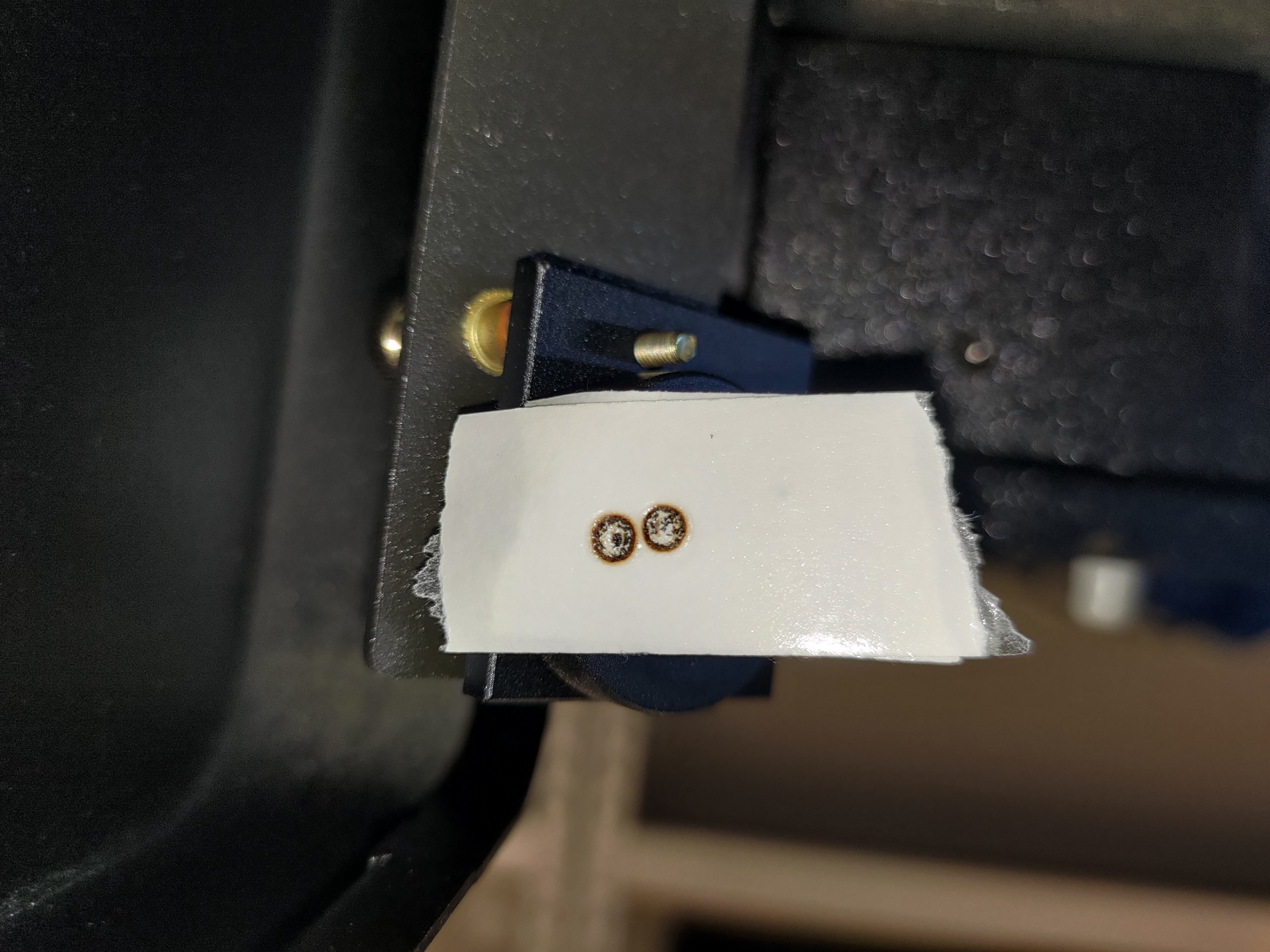

Si no se superponen, como en los malos ejemplos a continuación, indica que desde el 1er espejo hasta el 2do espejo, la trayectoria óptica está desalineada y el 1er espejo debe ajustarse.
Buen ejemplo:

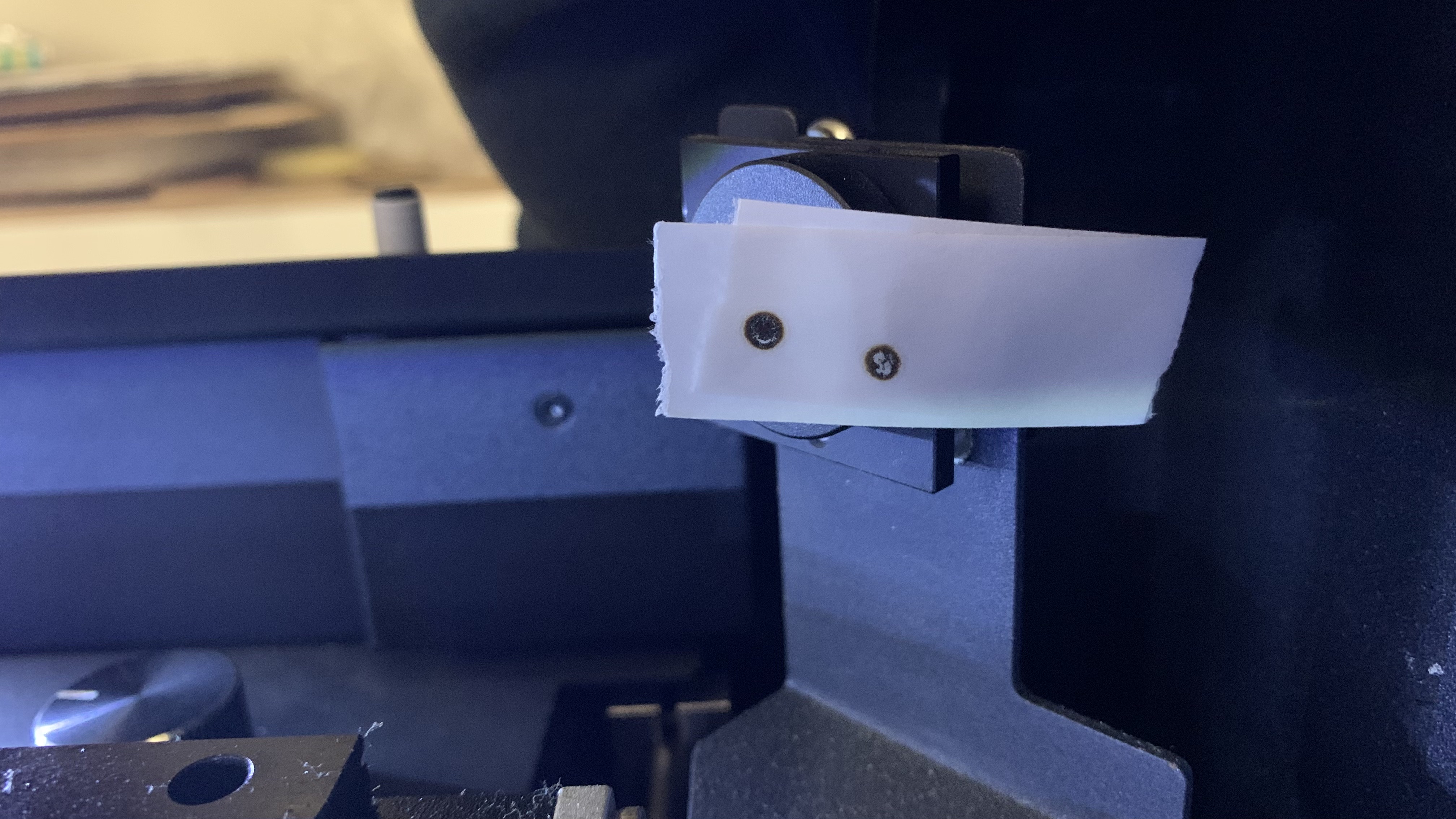

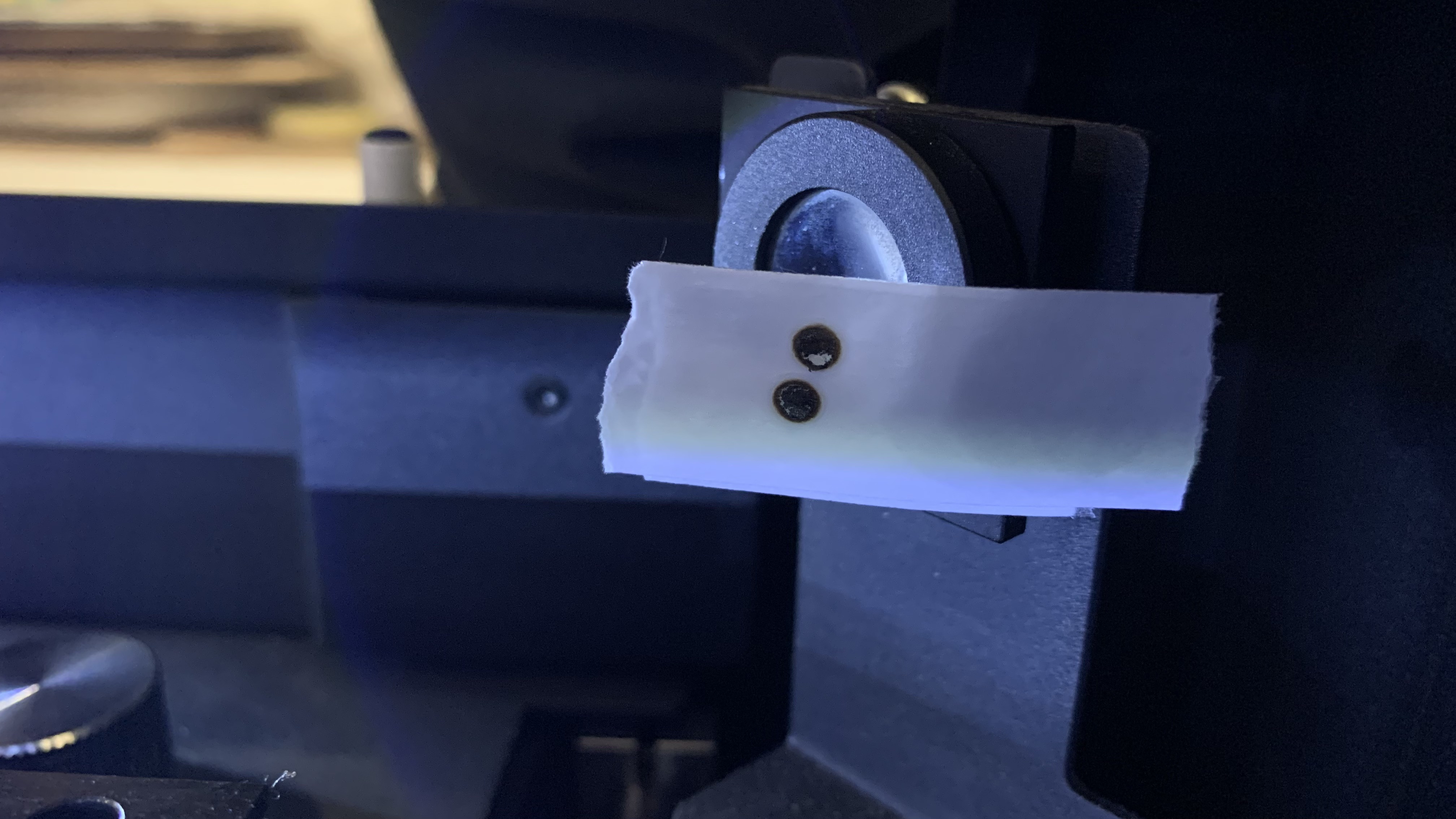

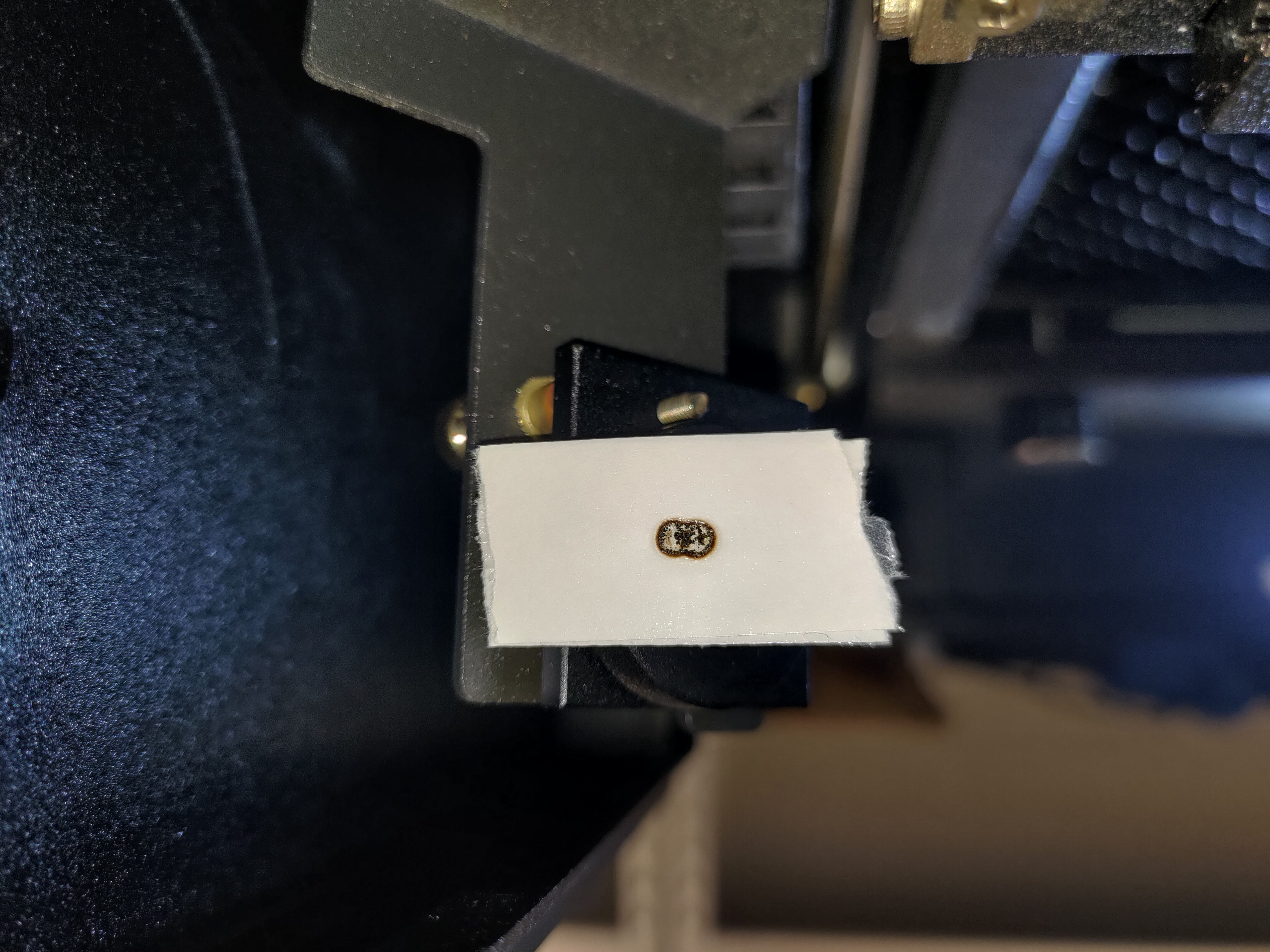

Mal ejemplo:
Paso 7-4 - Alinea la trayectoria del primer espejo al segundo espejo
Este paso le enseñará cómo alinear la trayectoria desde el 1er espejo hasta el 2do espejo ajustando los tornillos del 1er espejo.

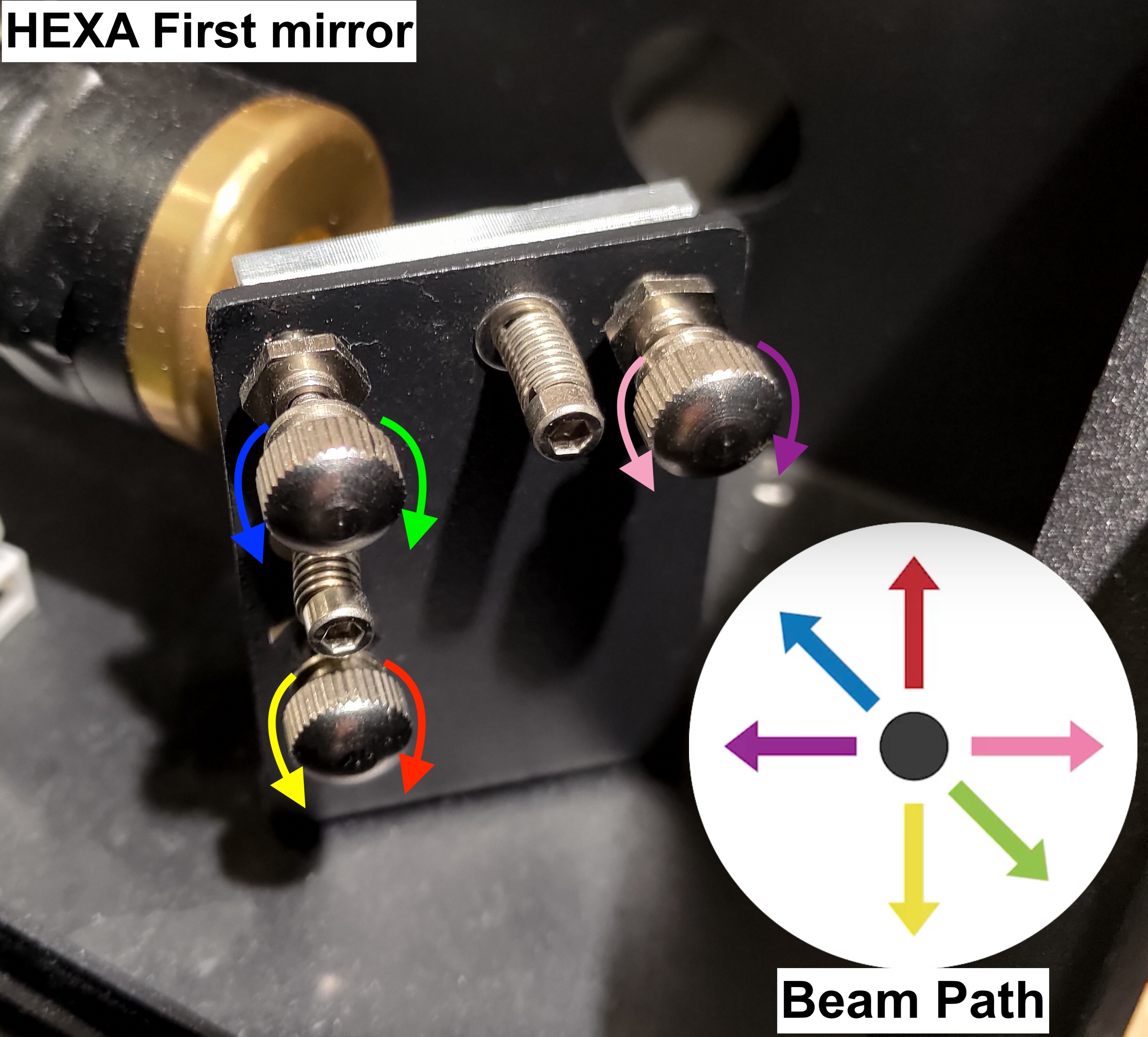

Hay tres tornillos en el 1er espejo, y girarlos en sentido horario o antihorario cambiará la trayectoria del haz, lo que significa que la posición del segundo punto cambiará.
Tenga en cuenta que cada vez que ajuste el tornillo, la trayectoria puede cambiar. Para garantizar la precisión, se recomienda quitar la cinta adhesiva antigua con los puntos anteriores y usar una nueva cinta de doble capa para confirmar si los nuevos puntos se superponen.
Paso 7-4-1 - Localiza el tornillo que se va a ajustar
Determine la posición de su segundo punto y apunte al tornillo y su dirección de rotación.
Consulte la foto a continuación y busque el número que sea similar a la posición del segundo punto:
Antes de ajustar el tornillo, aprenda a aflojar correctamente la tuerca:
- Primero, rocíe el alcohol en las tuercas para derretir el gel o el pegamento y espere unos segundos.
- Luego, use los alicates para sujetar el tornillo, después afloje la tuerca con la llave de doble cabeza girándola en sentido antihorario.
Para el #1:
El segundo punto debe bajar a la derecha para superponerse al primer punto
El tornillo superior izquierdo deberá girarse en sentido horario. Por favor, consulte la foto de abajo.
Para el #2:
El segundo punto debe ir recto hacia abajo para superponerse al primer punto.
El tornillo inferior izquierdo deberá girarse en sentido antihorario. Por favor, consulte la foto de abajo.
Para el #3:
El segundo punto debe ir primero hacia abajo y luego hacia la izquierda para superponerse al primer punto.
El tornillo inferior izquierdo deberá girarse en sentido antihorario para hacer que el punto vaya hacia abajo.
El tornillo superior derecho deberá girarse en sentido horario para hacer que el punto vaya hacia la izquierda.
Por favor, consulte la foto de abajo.
Para el #4:
El segundo punto debe ir hacia la derecha para superponerse al primer punto.
El tornillo superior derecho deberá girarse en sentido antihorario. Por favor, consulte la foto de abajo.
Para el #5:
El segundo punto debe ir hacia la izquierda para superponerse al primer punto.
El tornillo superior derecho deberá girarse en sentido horario. Por favor, consulte la foto de abajo.
Para el #6:
El segundo punto debe ir primero hacia la derecha y luego hacia arriba para superponerse al primer punto.
El tornillo superior derecho deberá girarse en sentido antihorario para hacer que el punto vaya hacia la derecha.
El tornillo inferior izquierdo deberá girarse en sentido horario para hacer que el punto vaya hacia arriba.
Por favor, consulte la foto de abajo.
Para el #7:
El segundo punto debe ir recto hacia arriba para superponerse al primer punto.
El tornillo inferior izquierdo deberá girarse en sentido horario. Por favor, consulte la foto de abajo.
Para el #8:
El segundo punto debe ir hacia arriba a la izquierda para superponerse al primer punto
El tornillo superior izquierdo deberá girarse en sentido antihorario. Por favor, consulte la foto de abajo.
Paso 7-4-2 - Aprieta la tuerca después del ajuste
Por favor, apriete la tuerca después de ajustar el tornillo girándolo en sentido horario.
Paso 7-5 - Recoge la cinta del segundo espejo
Coloque la cinta del 2º espejo en el papel. Anote la posición y el número de pulsos como en la foto de abajo.
Paso 8 - Verifica la trayectoria del segundo al tercer espejo
Este paso es para comprobar si la trayectoria está alineada desde el 2º espejo hasta el 3er espejo.

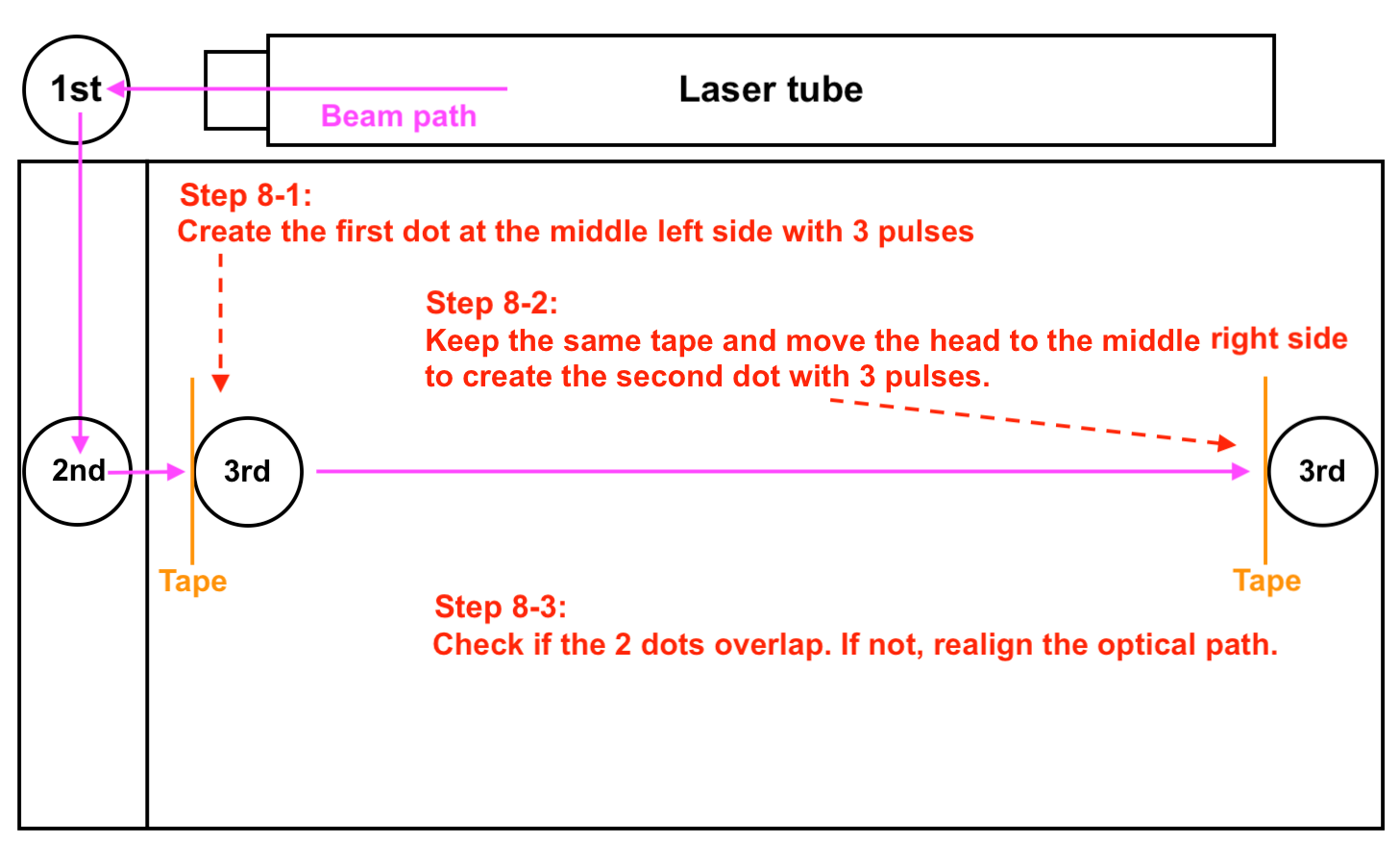

Resumen del paso:

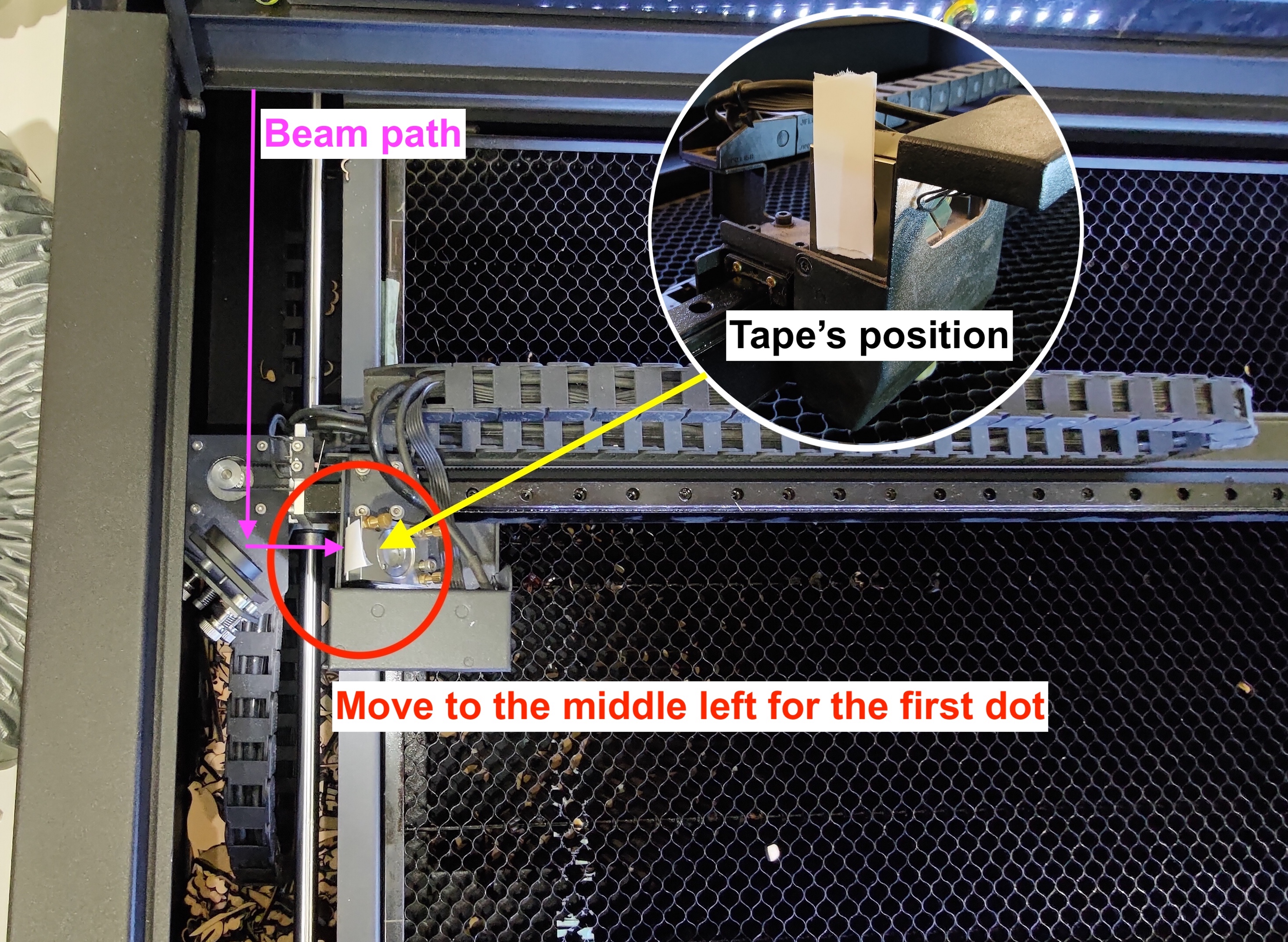

Paso 8-1 - Crea el primer punto en la posición central izquierda

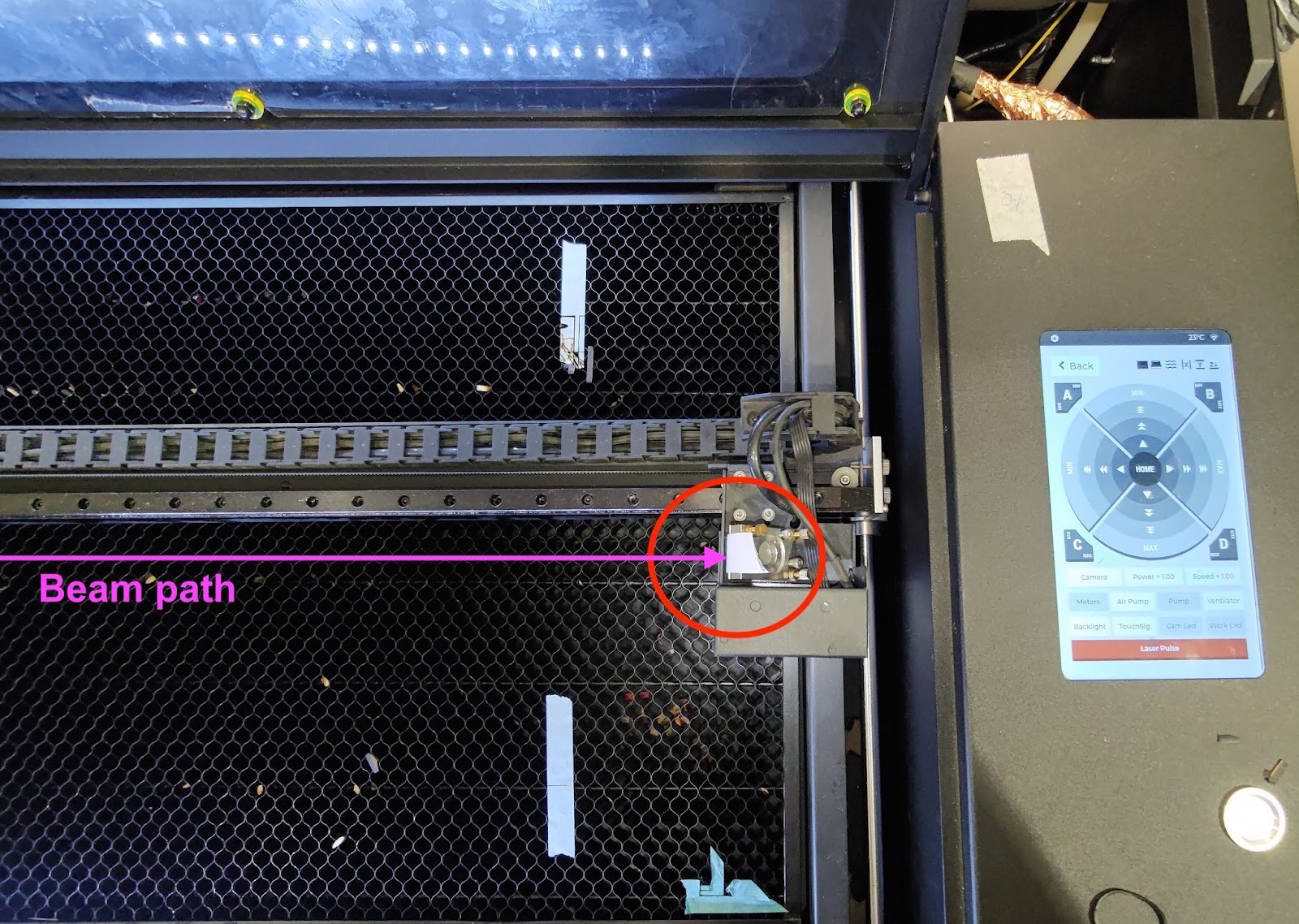

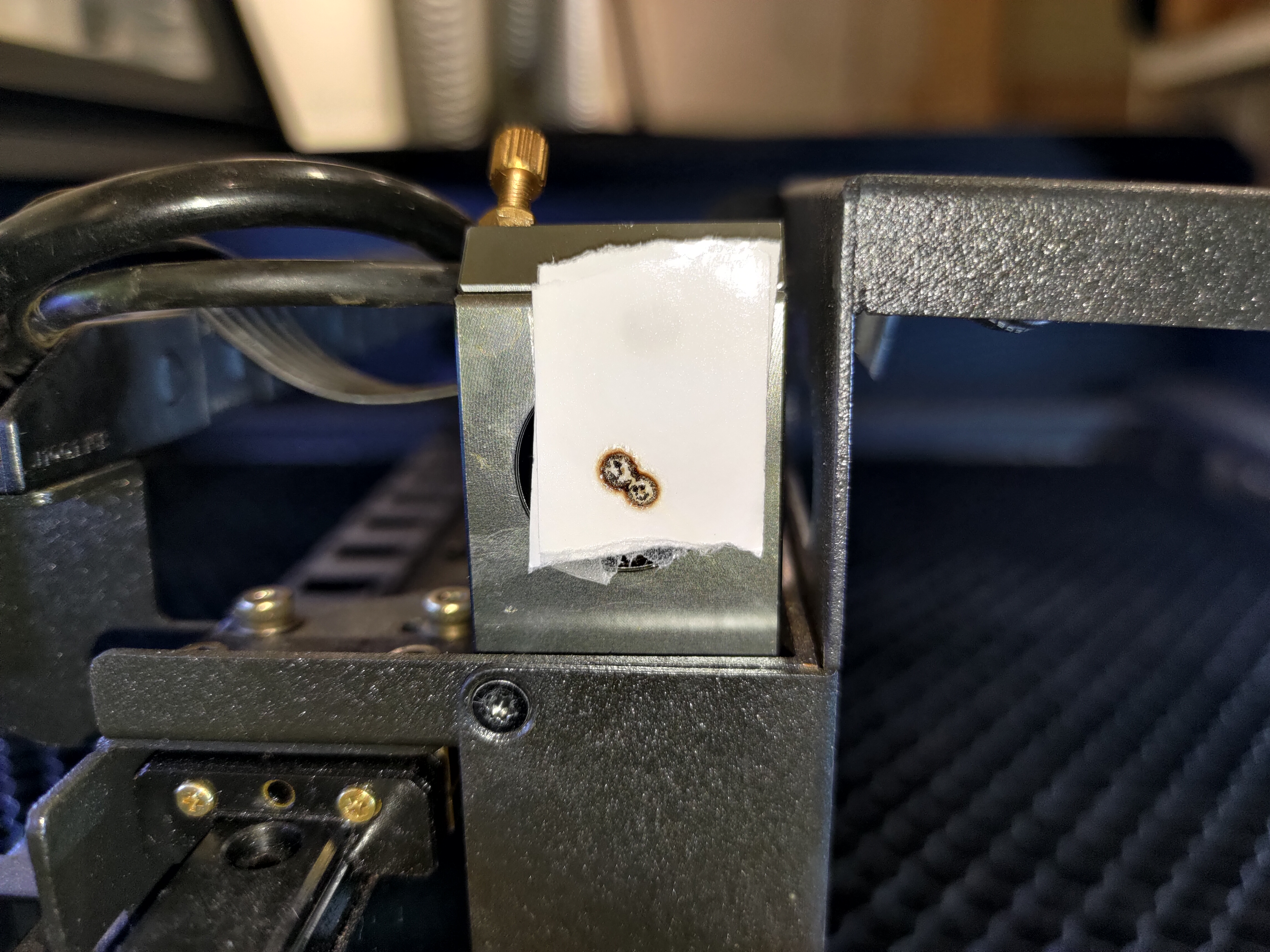

Coloque una cinta de doble capa en el tercer espejo y mueva el cabezal a la posición medio-izquierda .
Haga tres pulsos para crear el primer punto.
Paso 8-2 - Crea el segundo punto en la posición central derecha
Mantenga la misma cinta en el tercer espejo y mueva el cabezal a la posición medio-derecha.
Haga tres pulsos para crear el segundo punto.

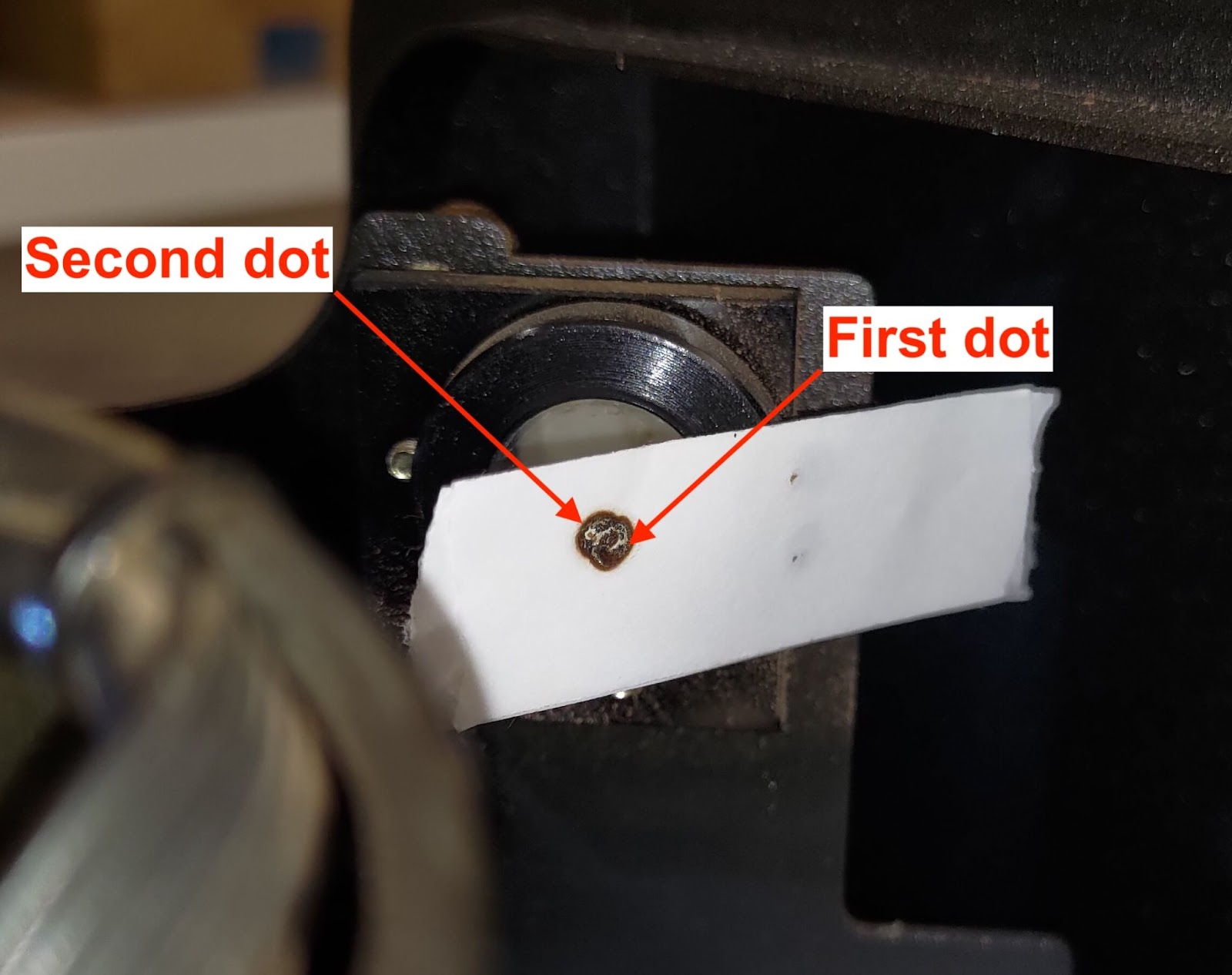

Paso 8-3 - Compruebe si el primer y el segundo punto se superponen

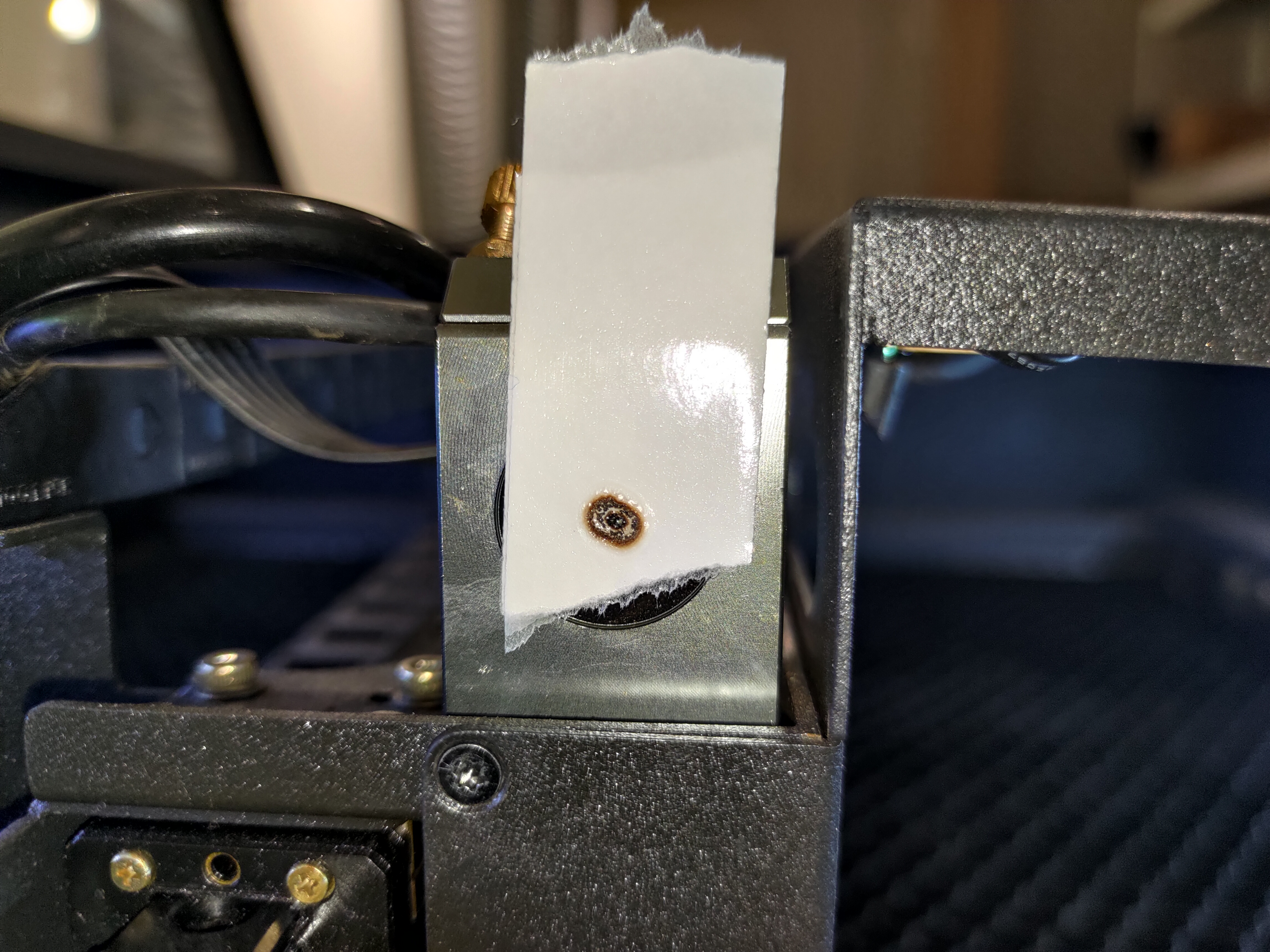

Si sus puntos se superponen perfectamente, como en la foto de ejemplo bueno a continuación, indica que la trayectoria está alineada correctamente. Puede pasar al Paso 8-5.

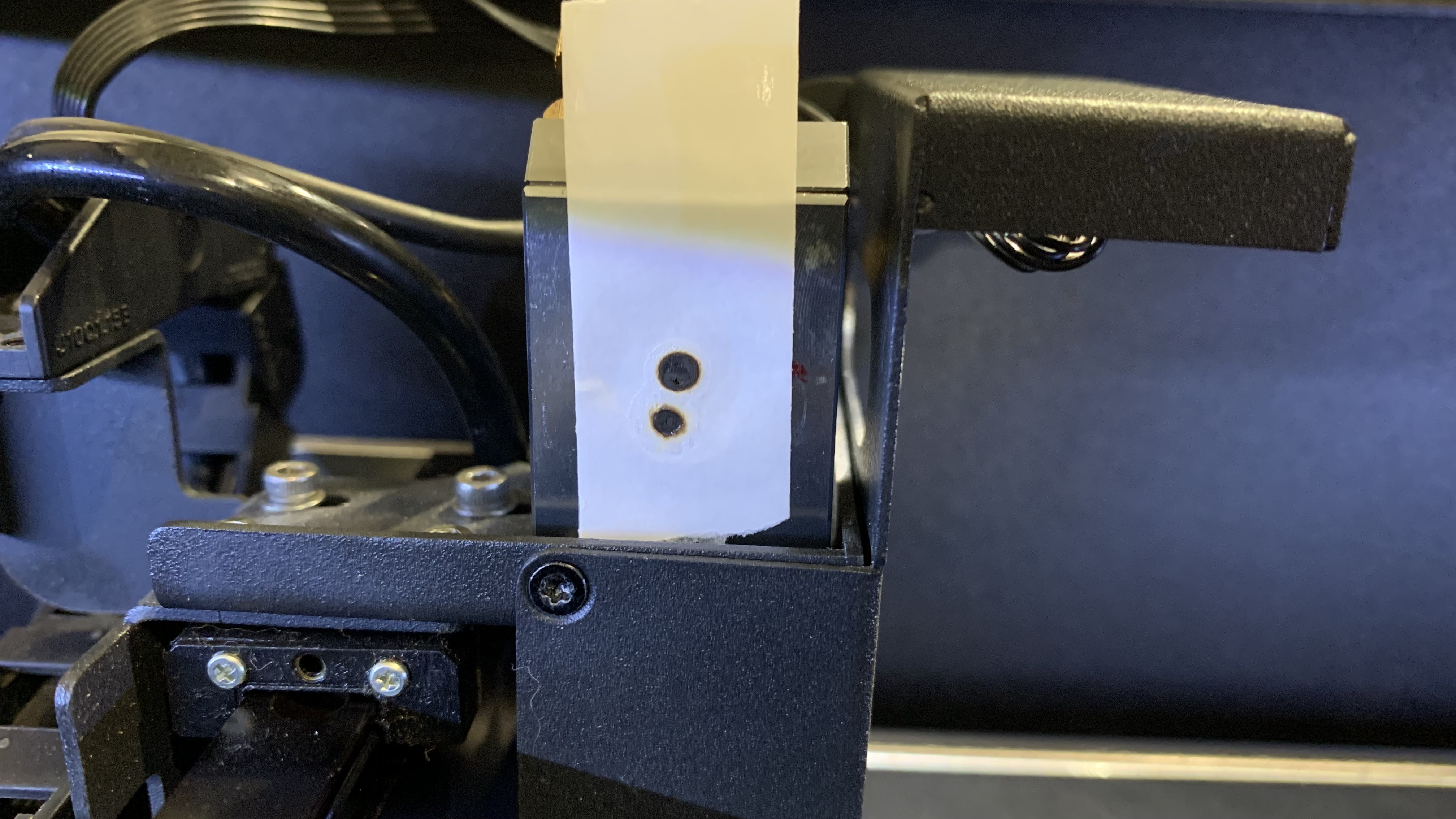

Si no se superponen, indica que desde el segundo espejo hasta el tercer espejo, la trayectoria óptica está desalineada y el segundo espejo debe ajustarse.

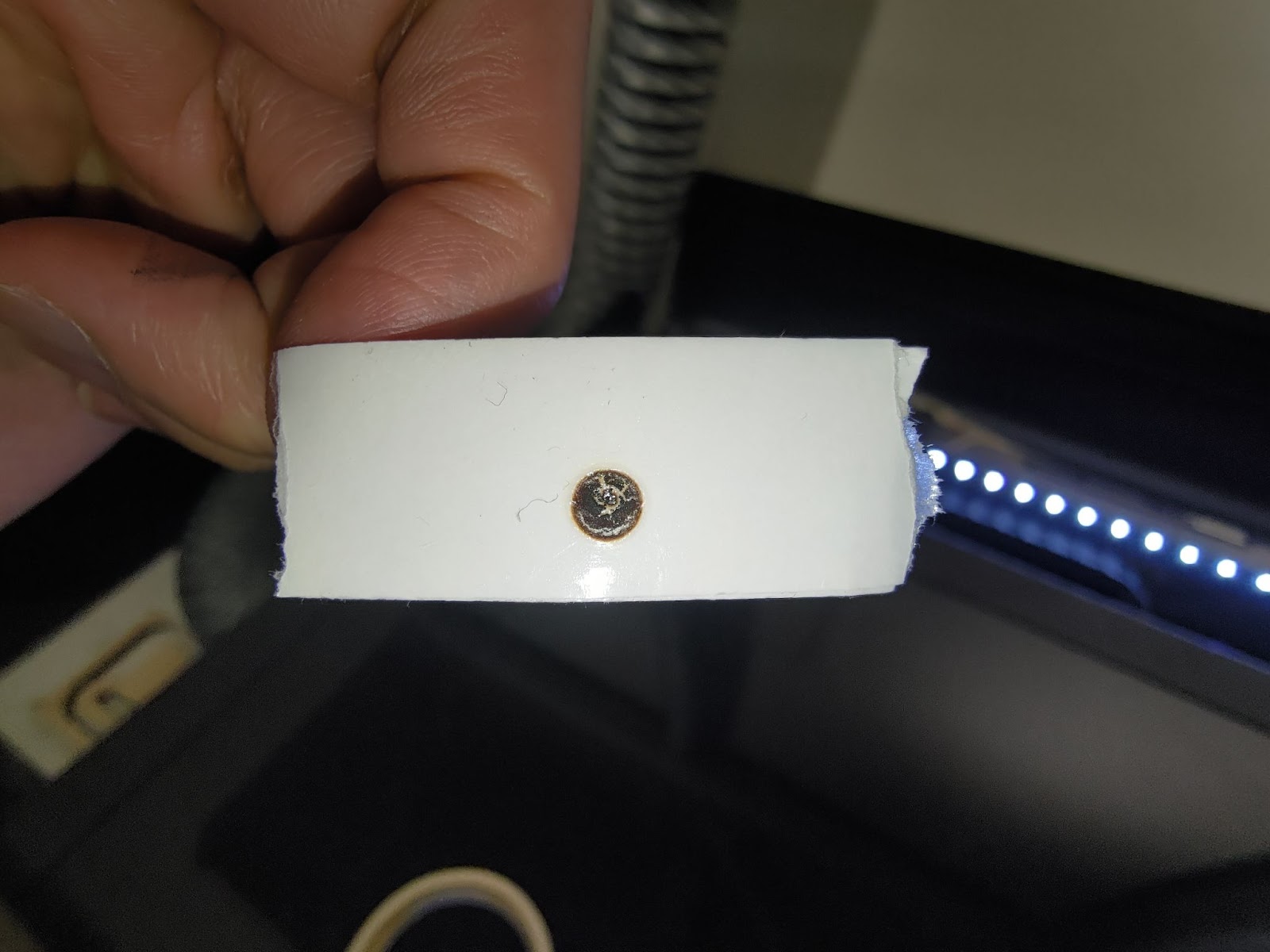

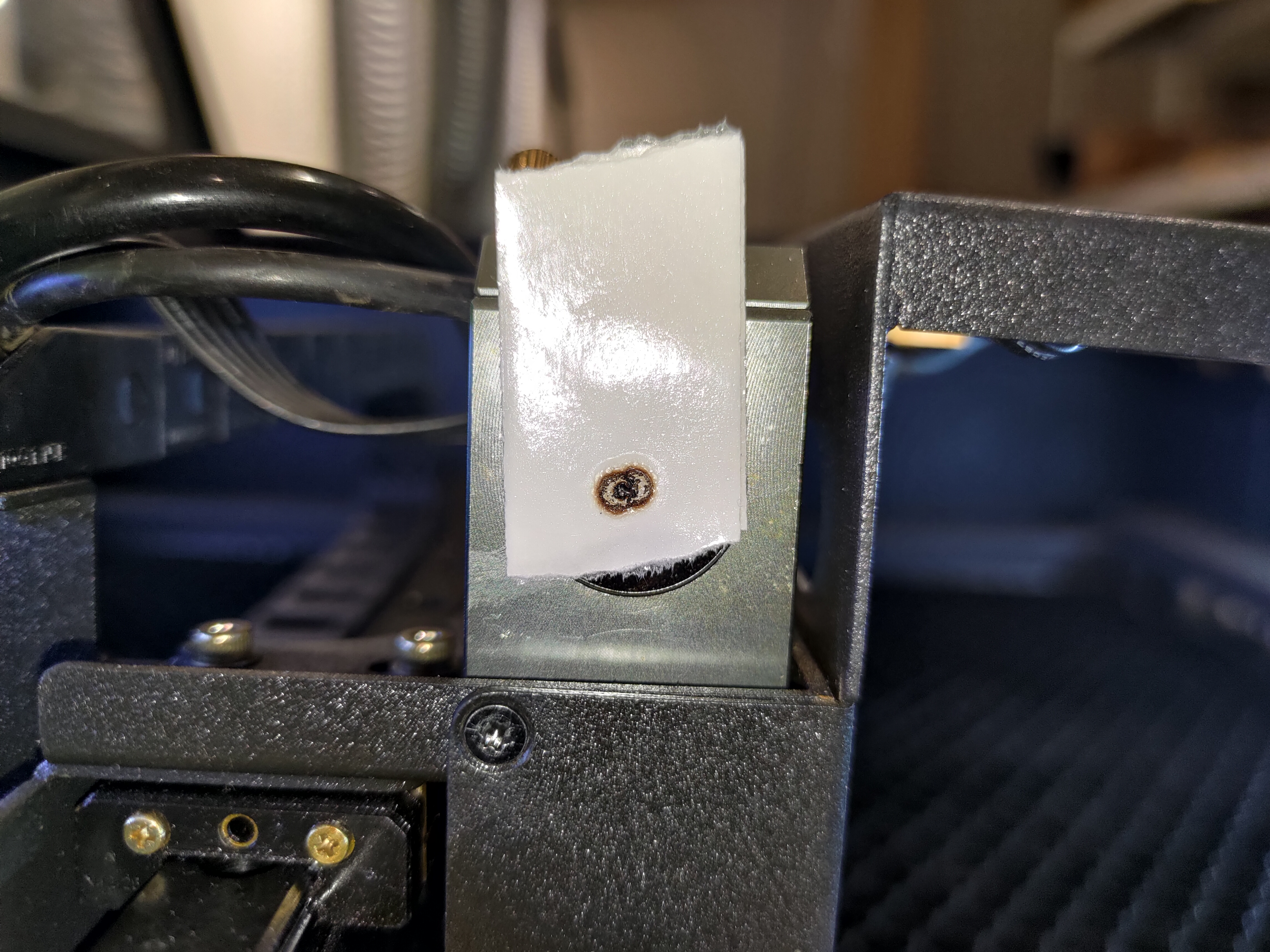

Buen ejemplo:

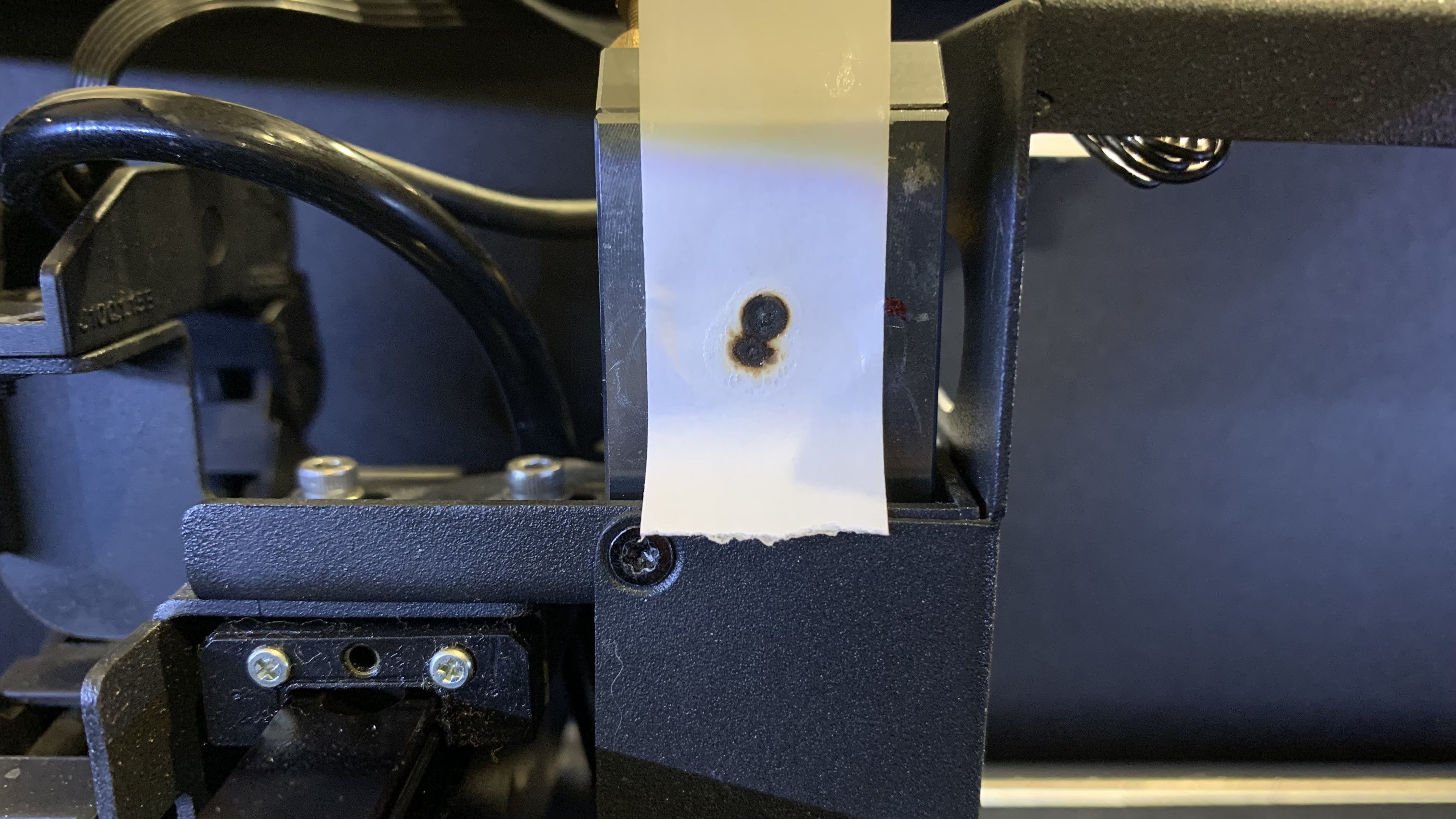

Mal ejemplo:
Paso 8-4 - Alinear la trayectoria del segundo espejo al tercer espejo
Este paso le enseñará cómo alinear la trayectoria desde el segundo espejo hasta el tercer espejo ajustando los tornillos en el segundo espejo.

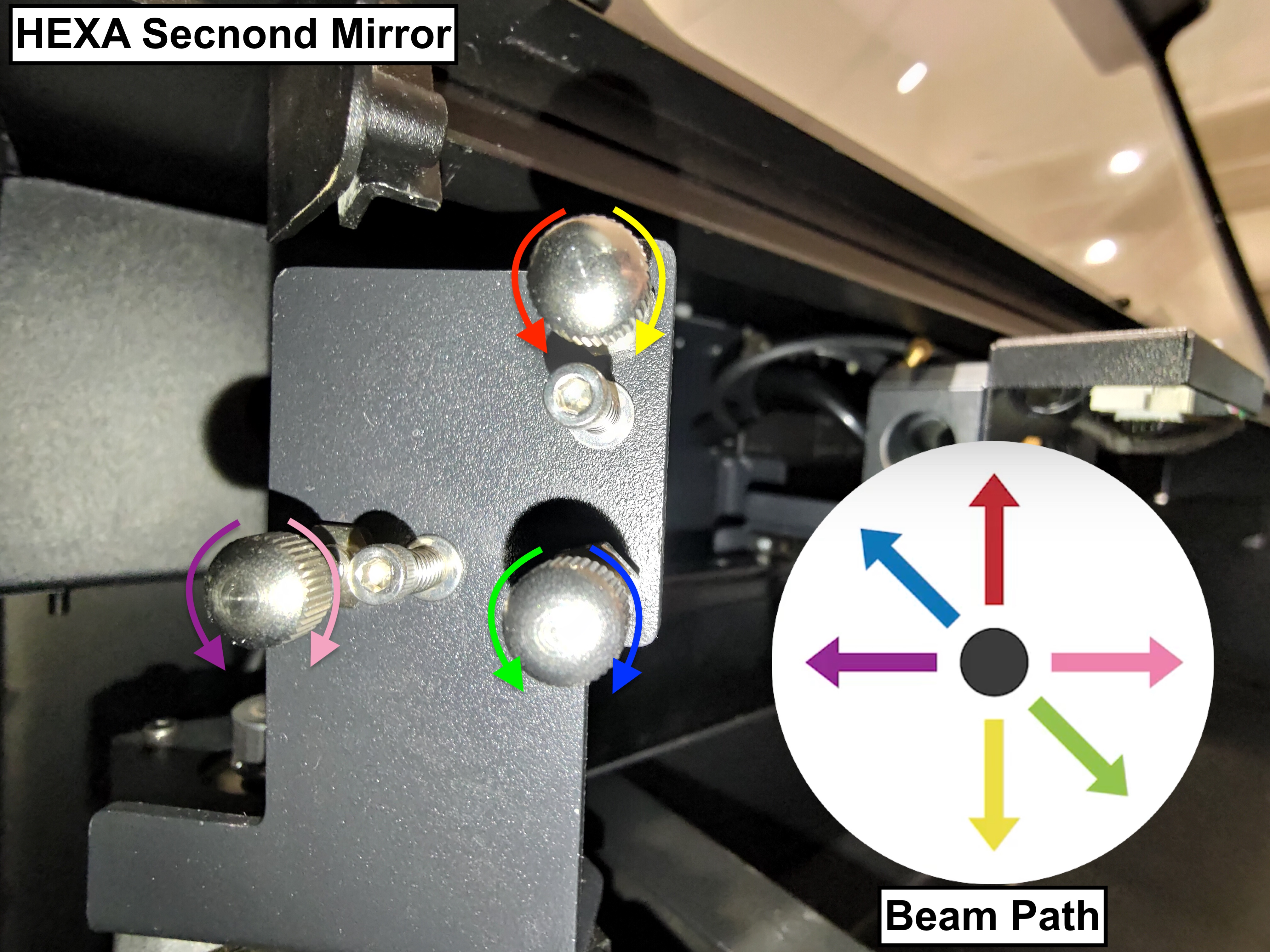

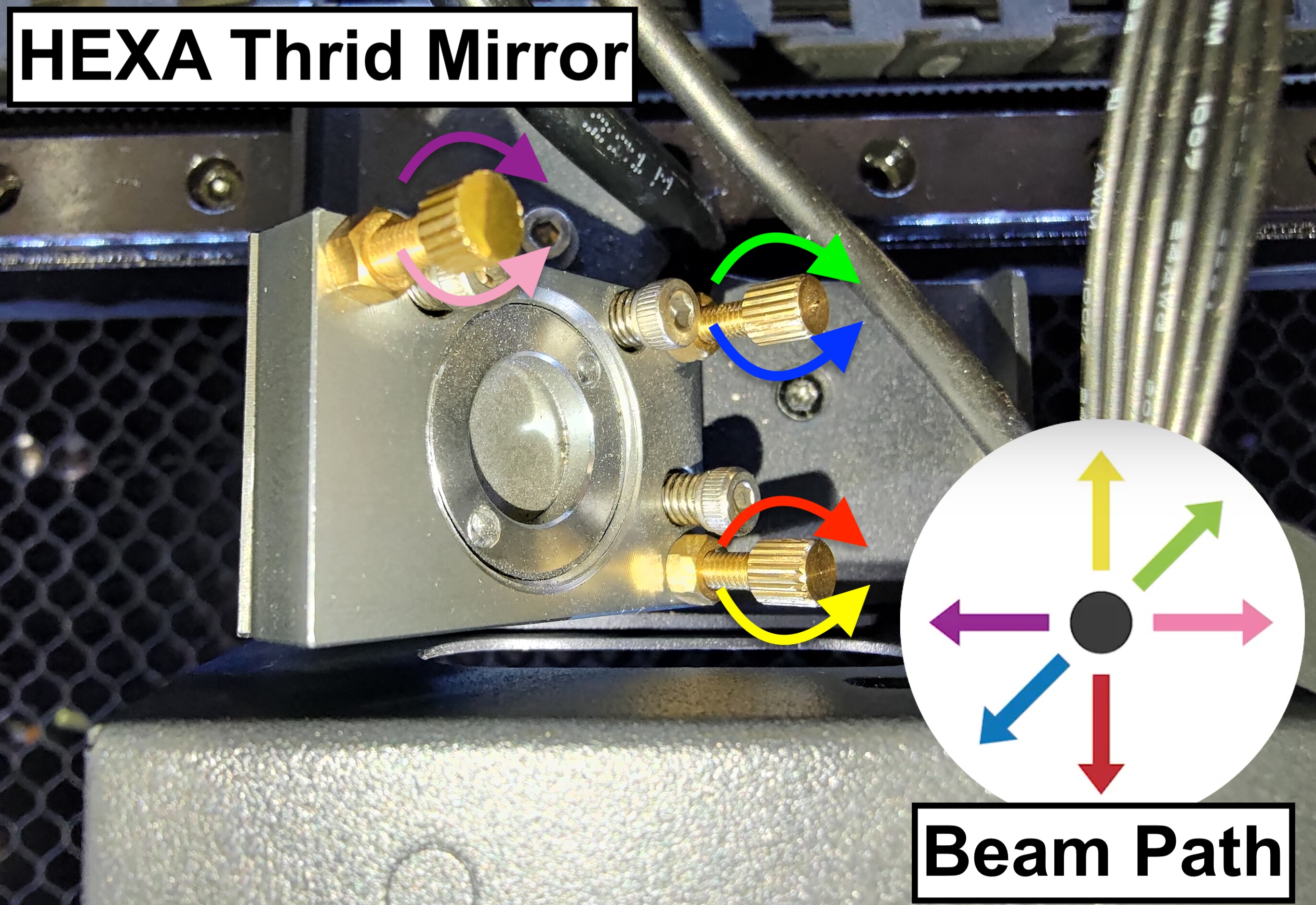

Hay tres tornillos en el segundo espejo, y girarlos en sentido horario o antihorario cambiará la trayectoria del haz, lo que significa la posición del segundo punto cambiará.
Tenga en cuenta que cada vez que ajuste el tornillo, la trayectoria puede cambiar. Para garantizar la precisión, se recomienda quitar la cinta adhesiva antigua con los puntos anteriores y usar una nueva cinta de doble capa para confirmar si los nuevos puntos se superponen.
Paso 8-4-1 - Localizar el tornillo que se ajustará
Determine la posición de su segundo punto y apunte al tornillo y su dirección de rotación.
Consulte la foto a continuación y busque el número que sea similar a la posición del segundo punto:

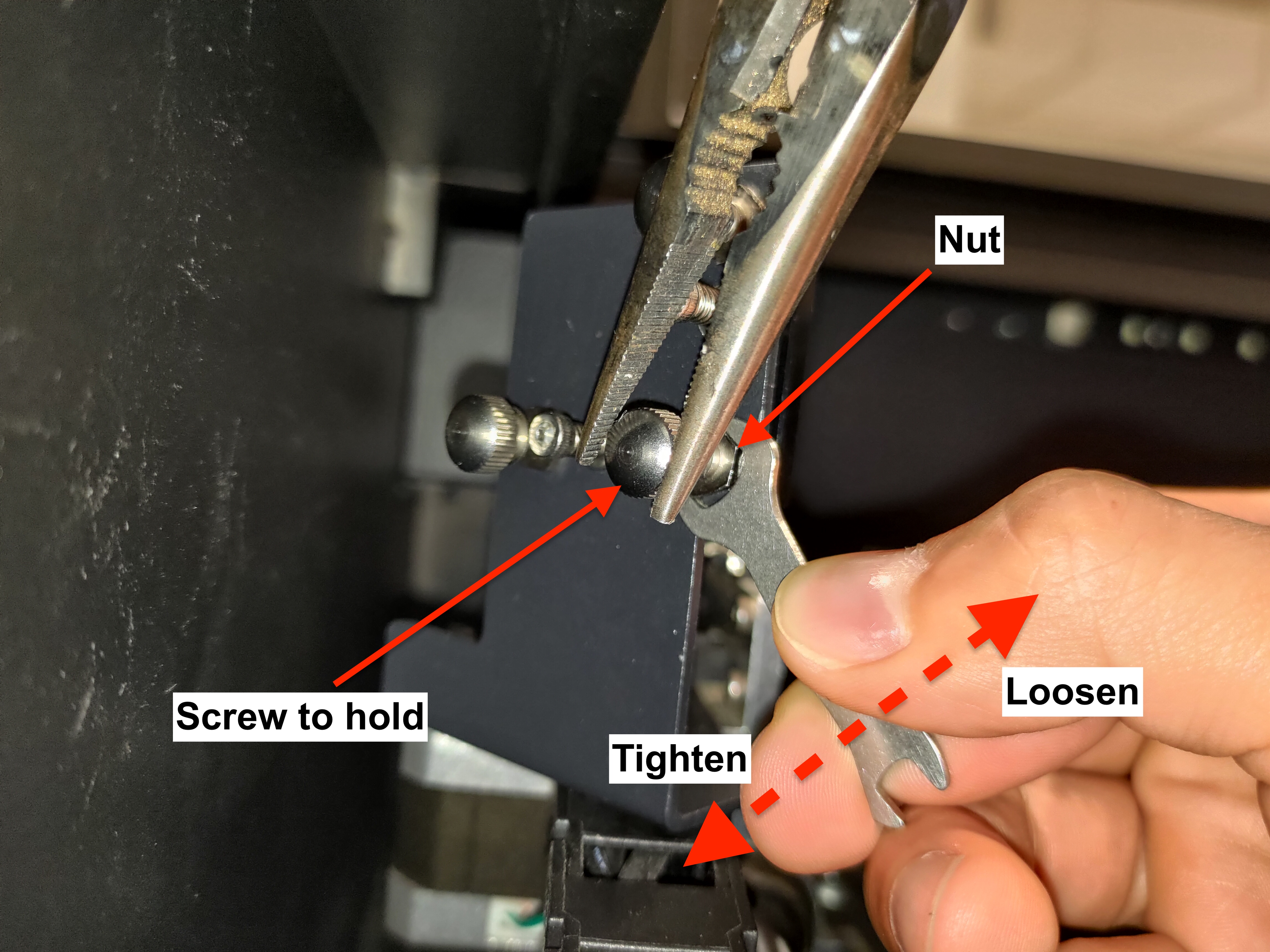

Antes de ajustar el tornillo, aprenda a aflojar correctamente la tuerca:
- Primero, rocíe el alcohol en las tuercas para derretir el gel o el pegamento y espere unos segundos.
- A continuación, use los alicates para sujetar el tornillo, luego afloje la tuerca con la llave de doble cabeza girándola en sentido antihorario.
Para el #1:
El segundo punto debe bajar a la derecha para superponerse al primer punto
El tornillo inferior derecho deberá girarse en sentido antihorario.
Por favor, consulte la foto de abajo.
Para el #2:
El segundo punto debe ir recto hacia abajo para superponerse al primer punto.
El tornillo superior derecho deberá girarse en sentido horario. Por favor, consulte la foto de abajo.
Para el #3:
El segundo punto debe ir primero hacia abajo y luego hacia la izquierda para superponerse al primer punto.
El tornillo superior derecho deberá girarse en sentido horario para hacer que el punto baje.
El tornillo inferior izquierdo deberá girarse en sentido antihorario para hacer que el punto vaya hacia la izquierda.
Por favor, consulte la foto de abajo.
Para el #4:
El segundo punto debe ir hacia la derecha para superponerse al primer punto.
El tornillo inferior izquierdo deberá girarse en sentido horario. Por favor, consulte la foto de abajo.
Para el #5:
El segundo punto debe ir hacia la izquierda para superponerse al primer punto.
El tornillo inferior izquierdo deberá girarse en sentido antihorario.
Por favor, consulte la foto de abajo.
Para el #6:
El segundo punto debe ir primero hacia la derecha y luego hacia arriba para superponerse al primer punto.
El tornillo inferior izquierdo deberá girarse en sentido horario para que el punto vaya hacia la derecha.
El tornillo superior derecho deberá girarse en sentido antihorario para que el punto vaya hacia arriba.
Por favor, consulte la foto de abajo.
Para el #7:
El segundo punto debe ir recto hacia arriba para superponerse al primer punto.
El tornillo superior derecho deberá girarse en sentido antihorario. Por favor, consulte la foto de abajo.
Para el #8:
El segundo punto debe ir hacia arriba a la izquierda para superponerse al primer punto
El tornillo inferior derecho deberá girarse en sentido horario. Por favor, consulte la foto de abajo.
Paso 8-4-2 - Apretar la tuerca después del ajuste
Por favor apriete la tuerca después de ajustar el tornillo girándola en sentido horario.
Paso 8-5 - Compruebe la posición del punto en la entrada del 3er espejo

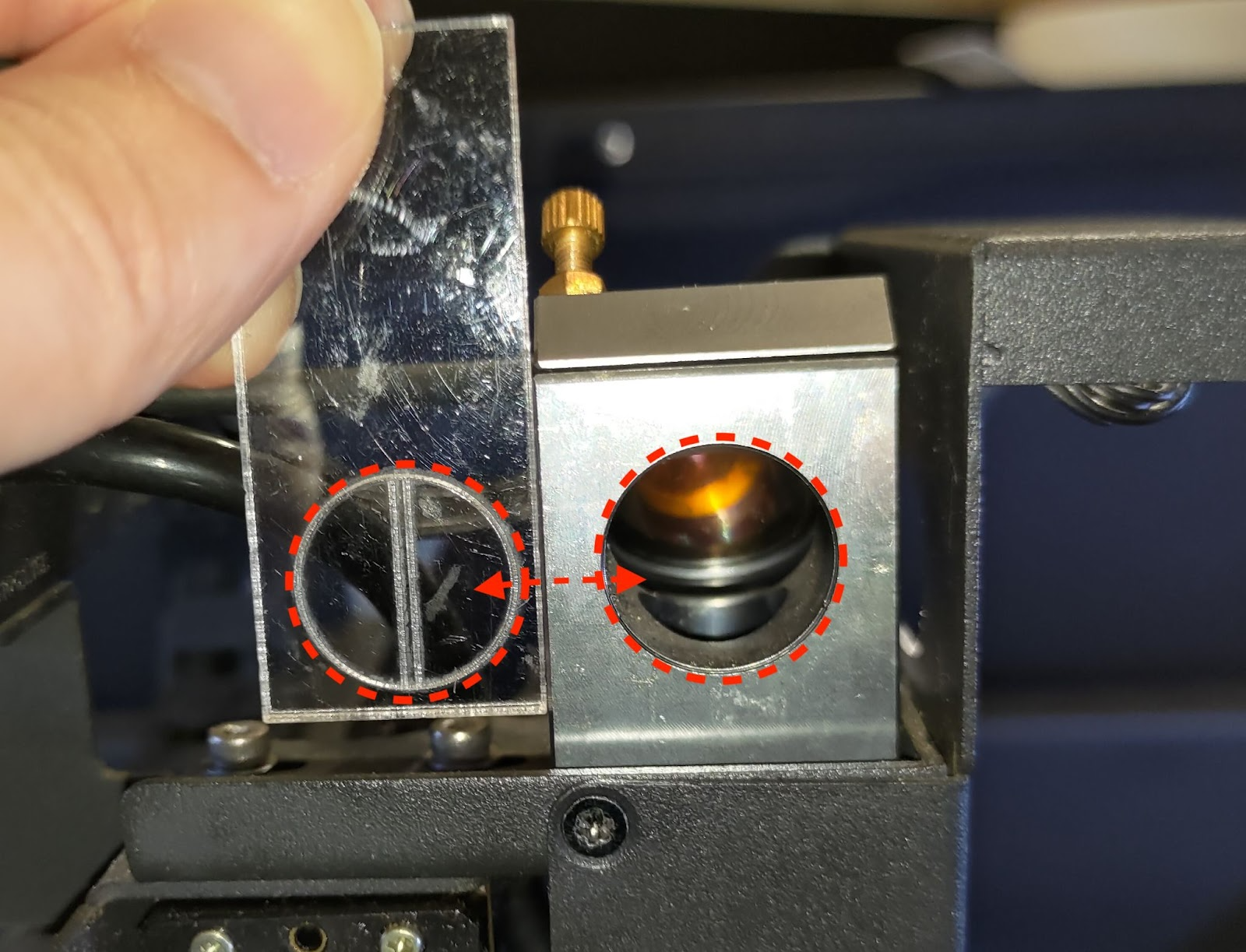

Si la trayectoria del 2º al 3er espejo está alineada, utilice la herramienta OPA para comprobar si el punto está en el centro de la entrada del 3er espejo.
Por favor, utilice el enlace para descargar el archivo y utilice un acrílico transparente de 3 mm para grabar y cortar.
El círculo de la herramienta coincidirá con la entrada como en la foto de abajo.
Si su máquina no puede cortar en ninguna zona de la cama, debe hacer una herramienta temporal.
Por favor, utilice un trozo de cinta adhesiva transparente y dóblela para encerrar la parte adhesiva.
Dibuje dos líneas como en las fotos de abajo:
El centro de las líneas en la cinta será el centro de la entrada redonda.
(Se sugiere marcar dos marcas como los puntos rojos en la foto de abajo para alinear las líneas en la cinta).
Paso 8-5-1 - Crear el punto

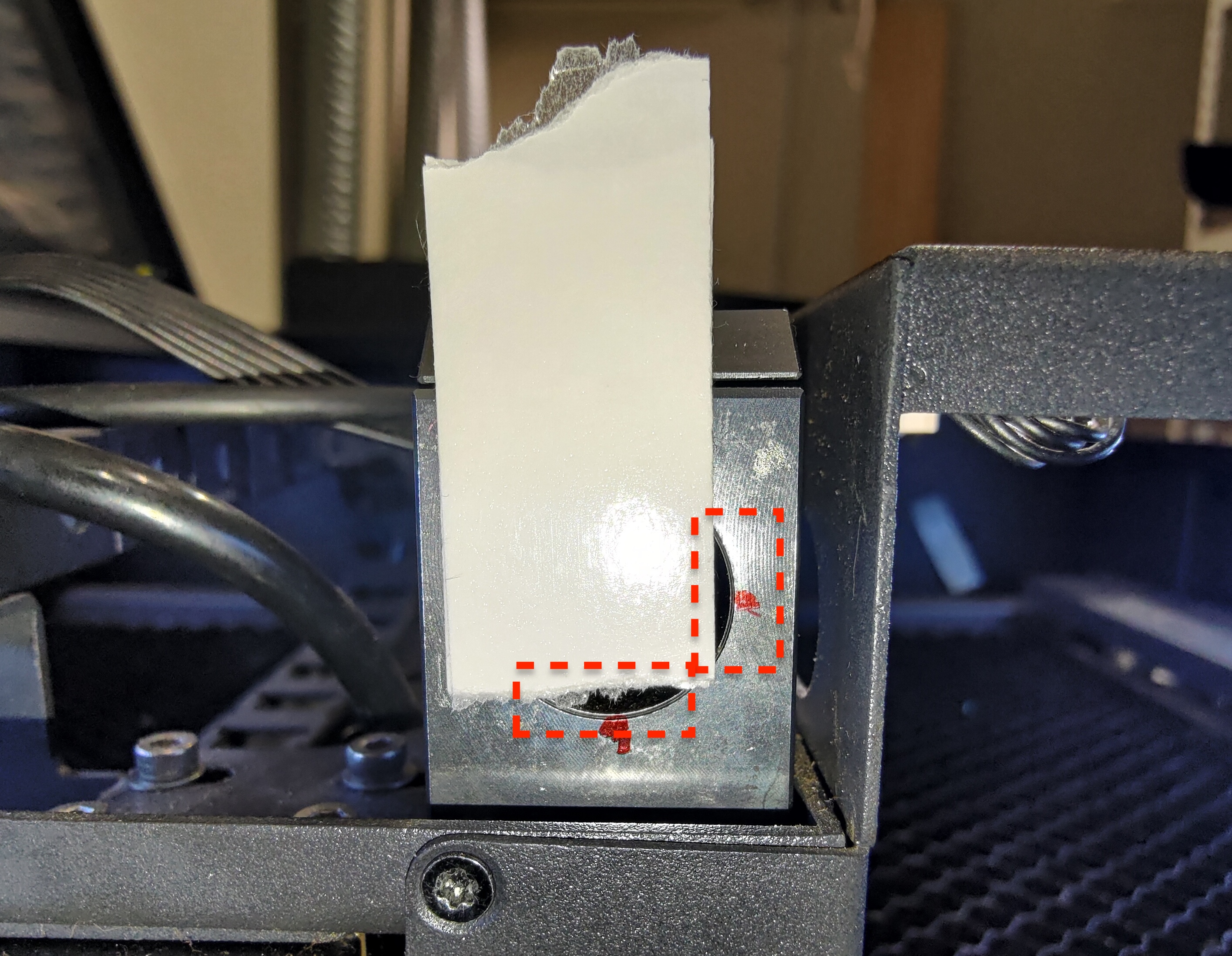

Coloque una cinta de 2 capas en la entrada del 3er espejo.
No cubra completamente el círculo (entrada), deje un poco fuera para alinear la posición de la herramienta OPA.
Mueva el cabezal al centro de la cama y haga 5 pulsos.

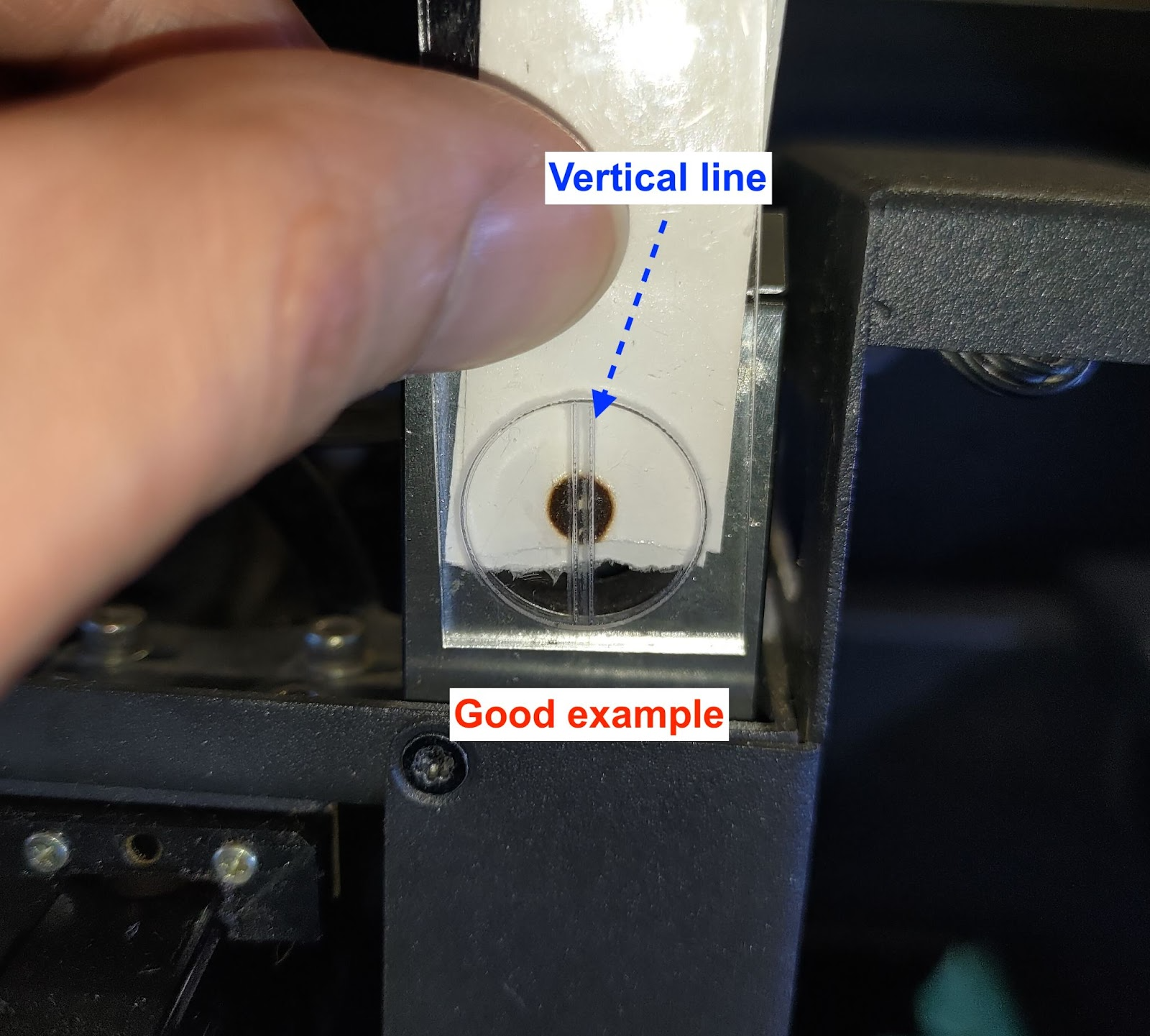

Paso 8-5-2 - Verificar la línea vertical con la herramienta
Utilice la herramienta para comprobar si el punto está en el centro verticalmente.
Para la herramienta de acrílico:

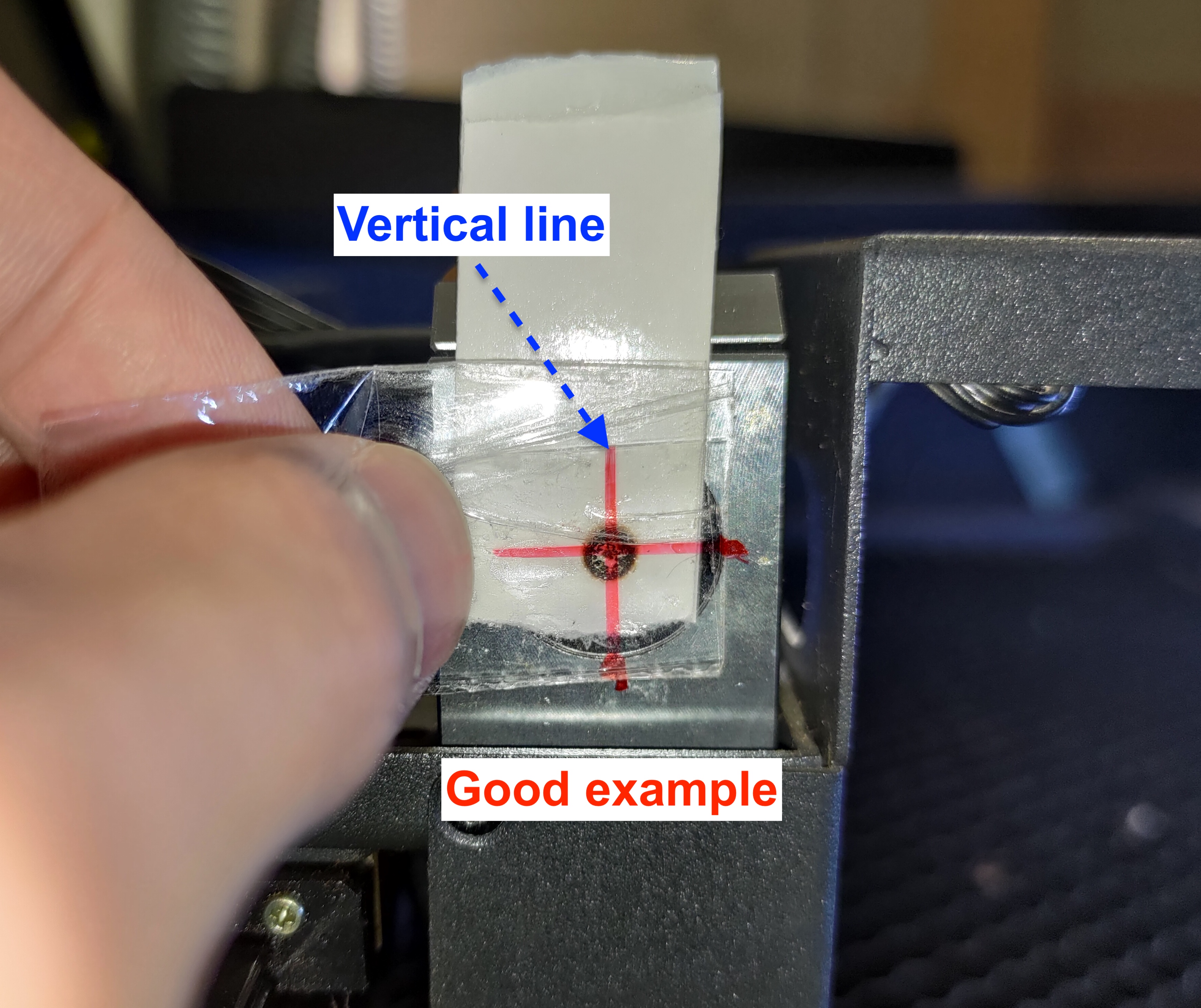

Para la herramienta de cinta:
Si el punto no está en el centro, consulte el video para obtener instrucciones sobre cómo ajustar la posición del cabezal láser. Después de mover el cabezal, se debe realizar la calibración de la cámara .
Paso 8-5-3 - Verificar la línea horizontal con la herramienta
Después de comprobar la línea vertical, utilice la herramienta para comprobar la línea horizontal. El punto debe estar en el centro o un poco por encima de la línea también será aceptable.

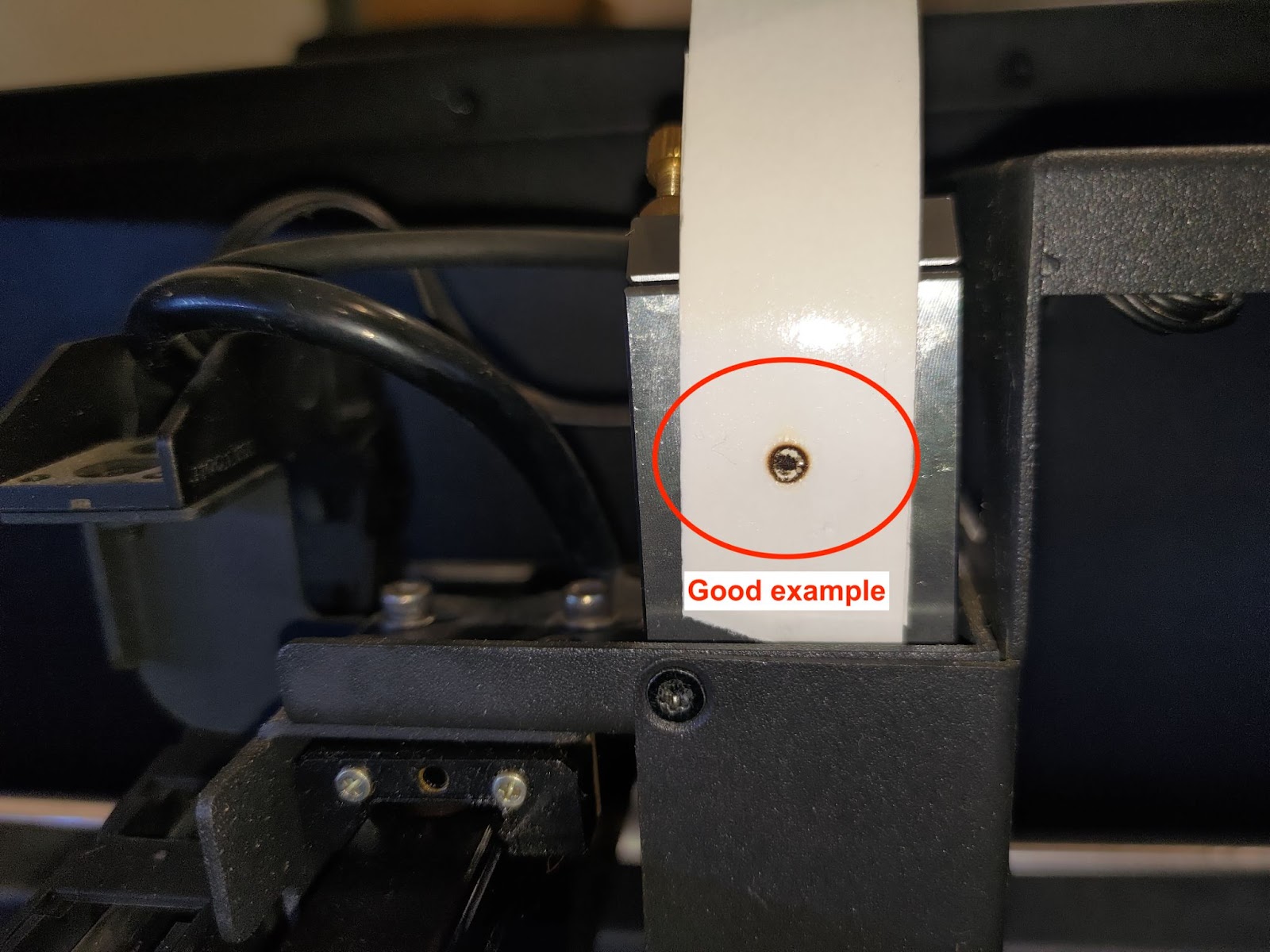

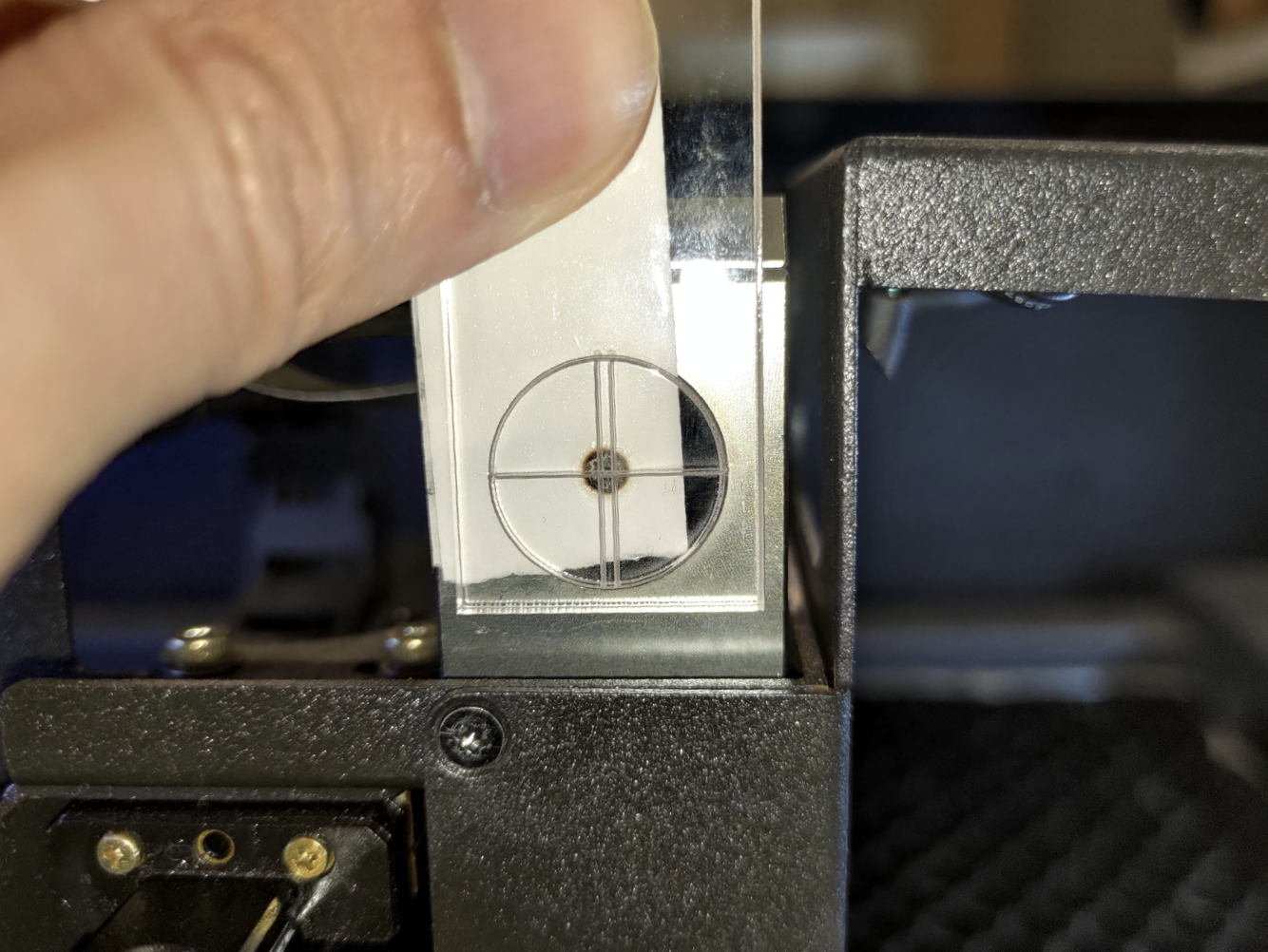

Herramienta de acrílico - Ejemplo perfecto:

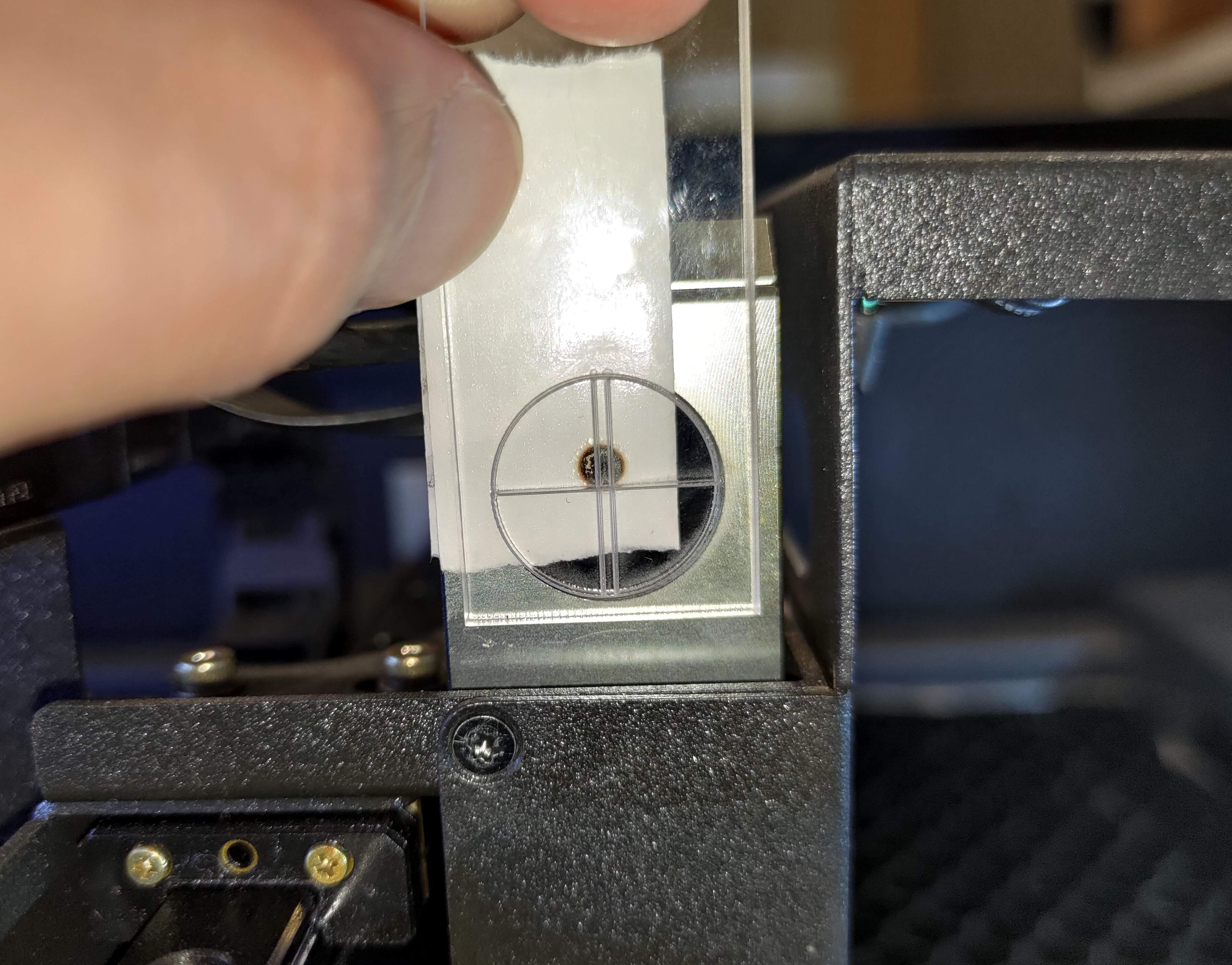

Herramienta de acrílico - Ejemplo aceptable:

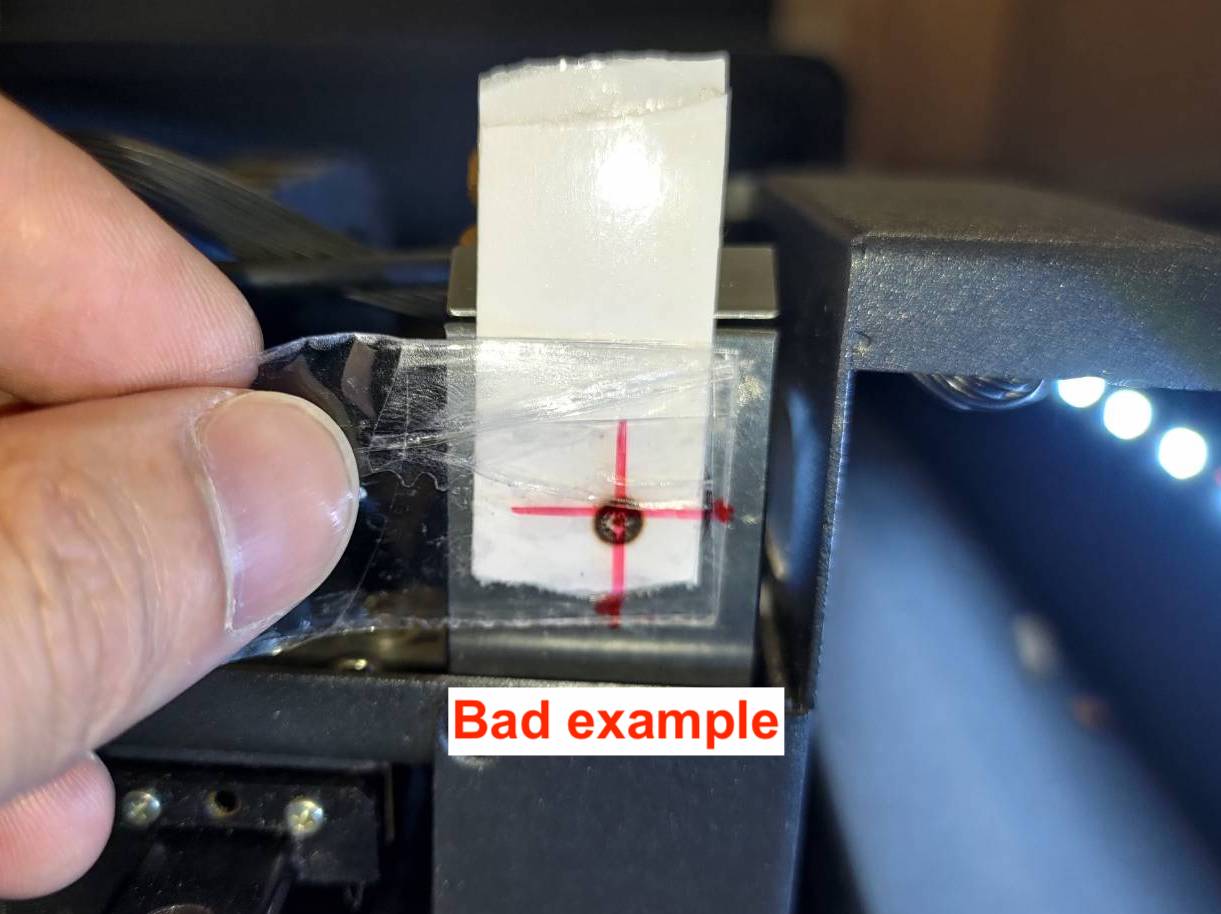

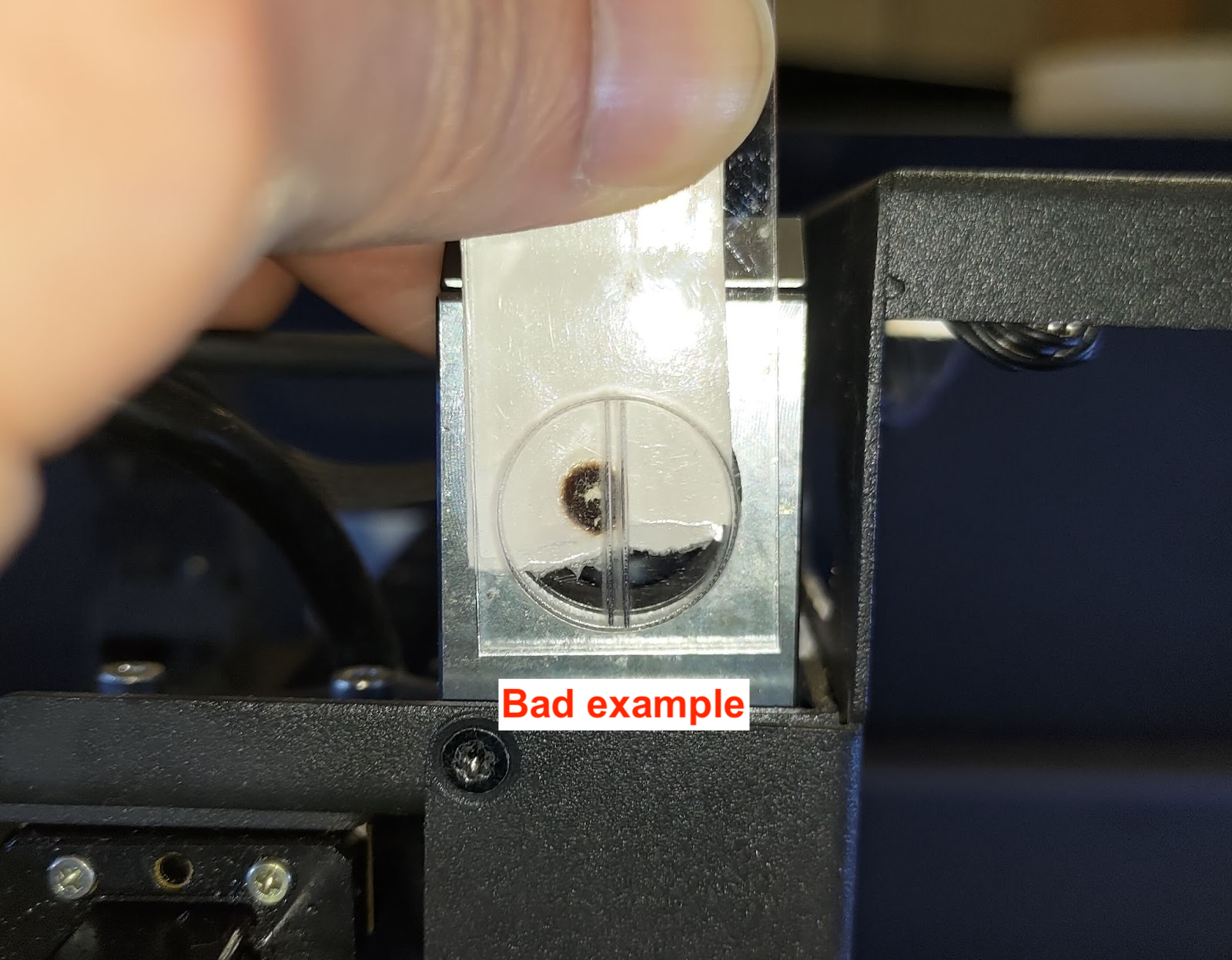

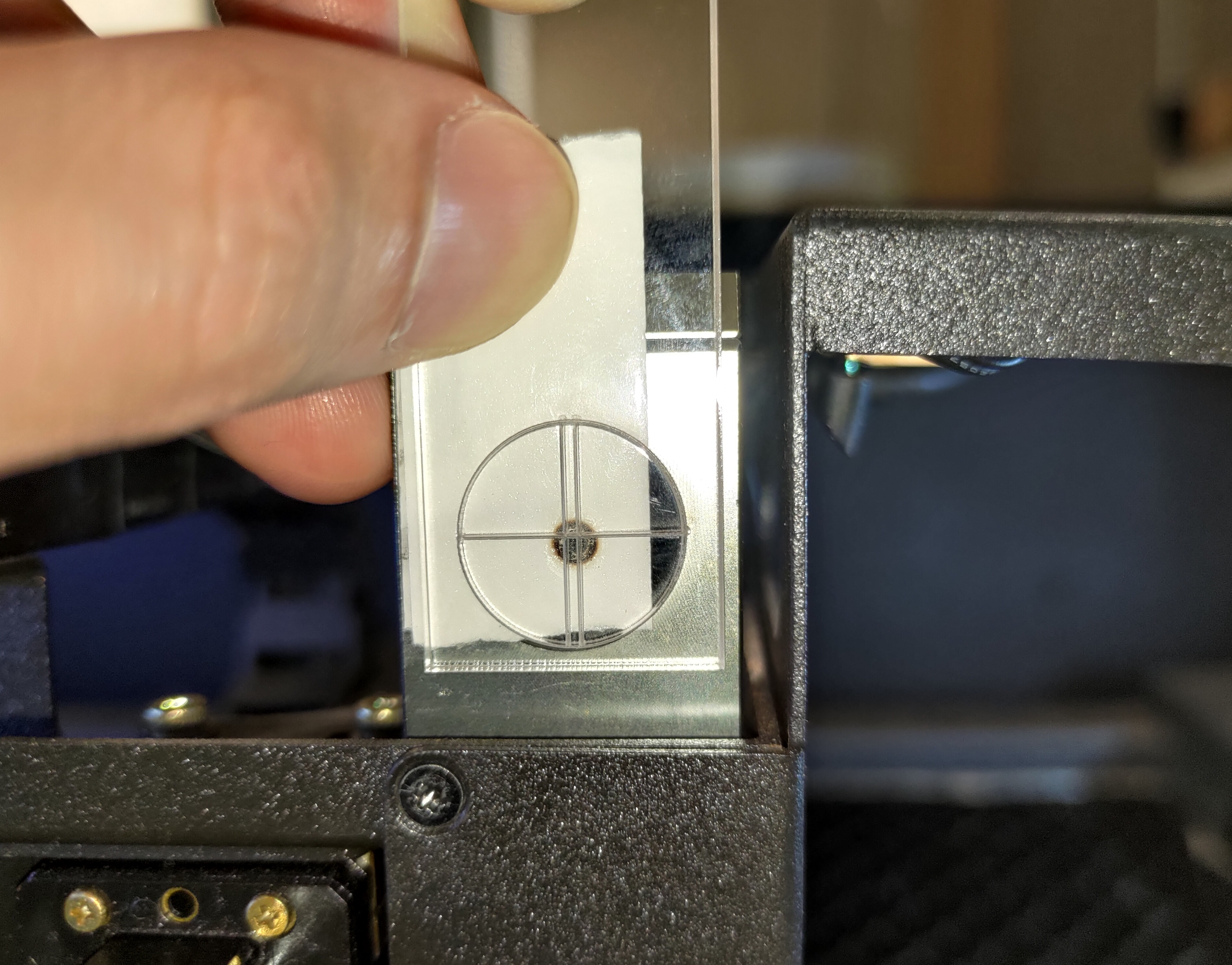

Herramienta de acrílico - Mal ejemplo:

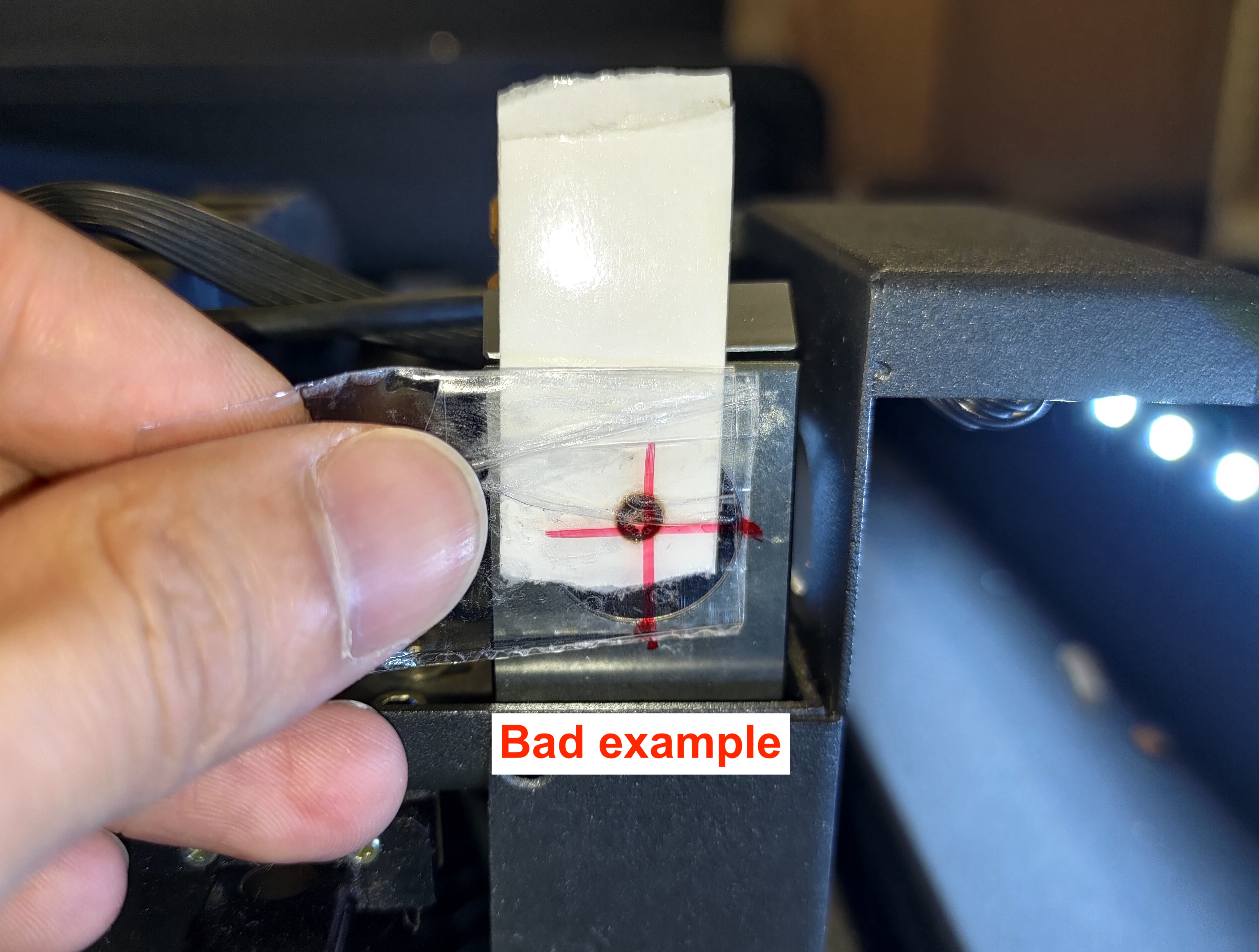

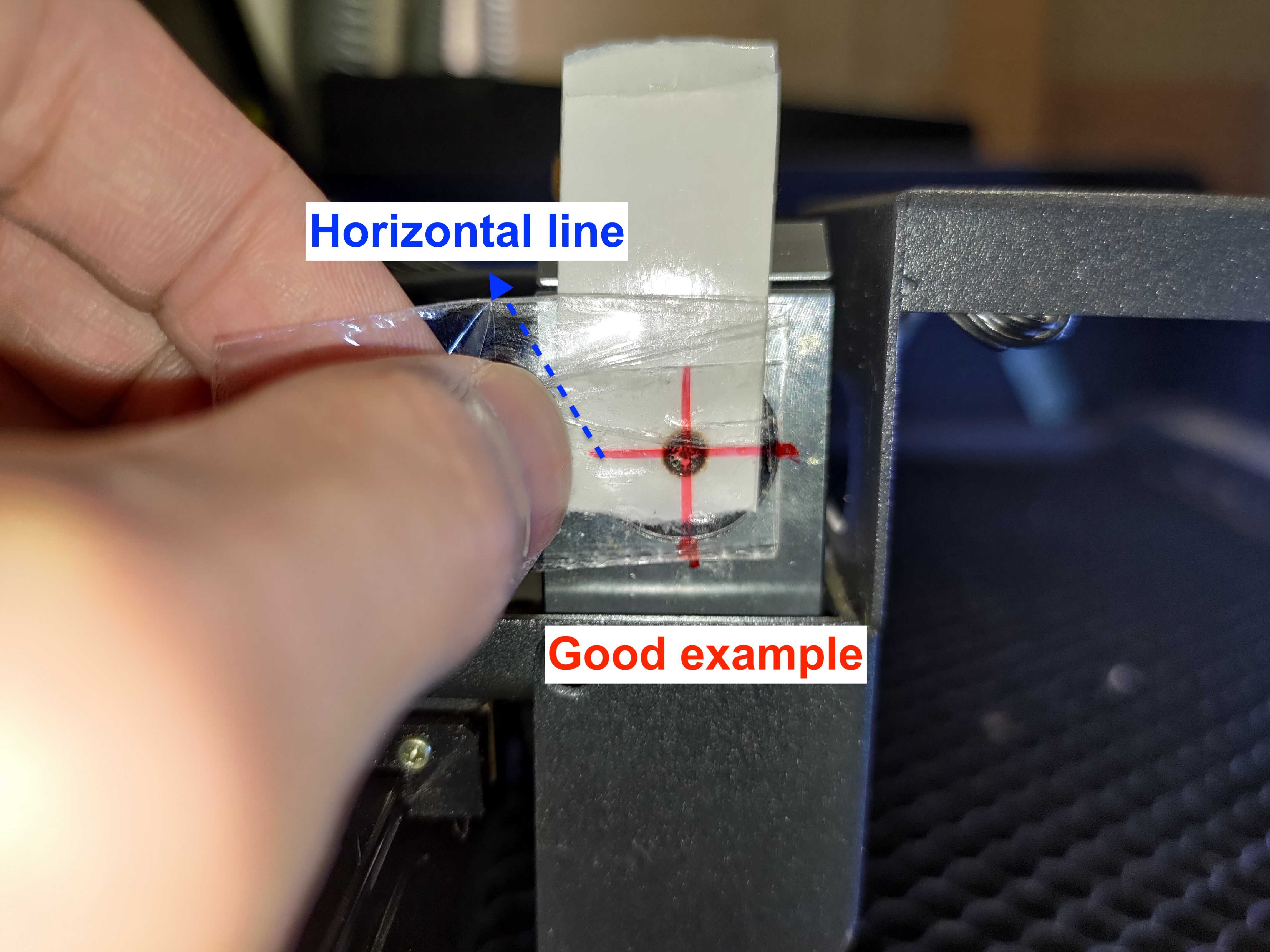

Para la herramienta de cinta:
Si el punto está por debajo de la línea horizontal, póngase en contacto con su distribuidor local e indique que el punto está por debajo de la línea horizontal.
Paso 8-6 - Recoger la cinta del tercer espejo
Coloque una cinta de doble capa en el tercer espejo y mueva el cabezal a la posición medio-izquierda .
Haga 3 pulsos para crear el primer punto.
Mantenga la misma cinta en el tercer espejo y mueva el cabezal a la posición medio-derecha.
Haga 3 pulsos para crear el segundo punto.
Retire la cinta del 3er espejo y colóquela en el papel.
Anote la posición y el número de pulsos como en la foto de abajo.
Paso 9 - Verificar la trayectoria desde el tercer espejo hasta la punta de la boquilla
Habrá dos ubicaciones para comprobar.
El primero es el centro de la cama.

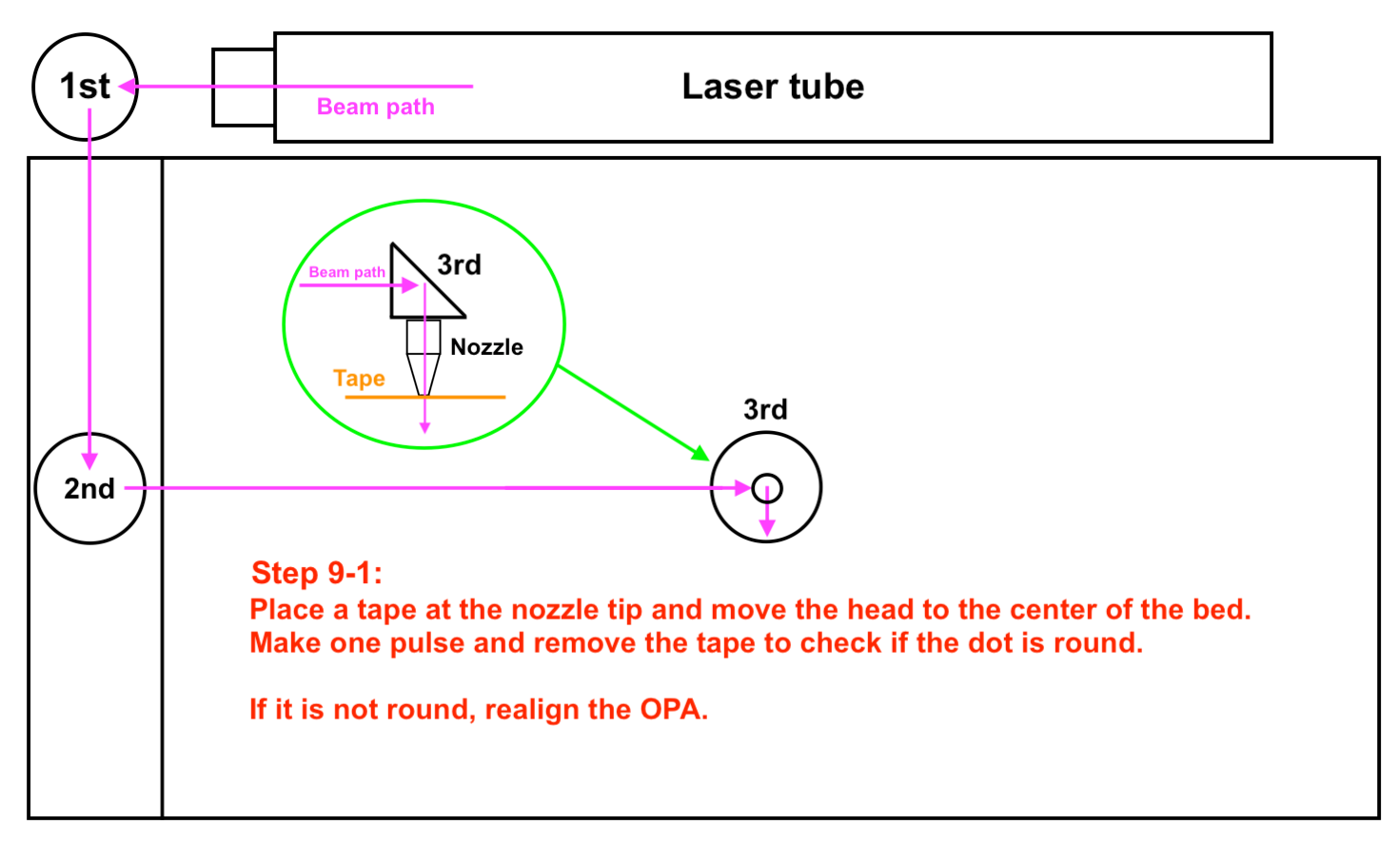

Resumen del paso:

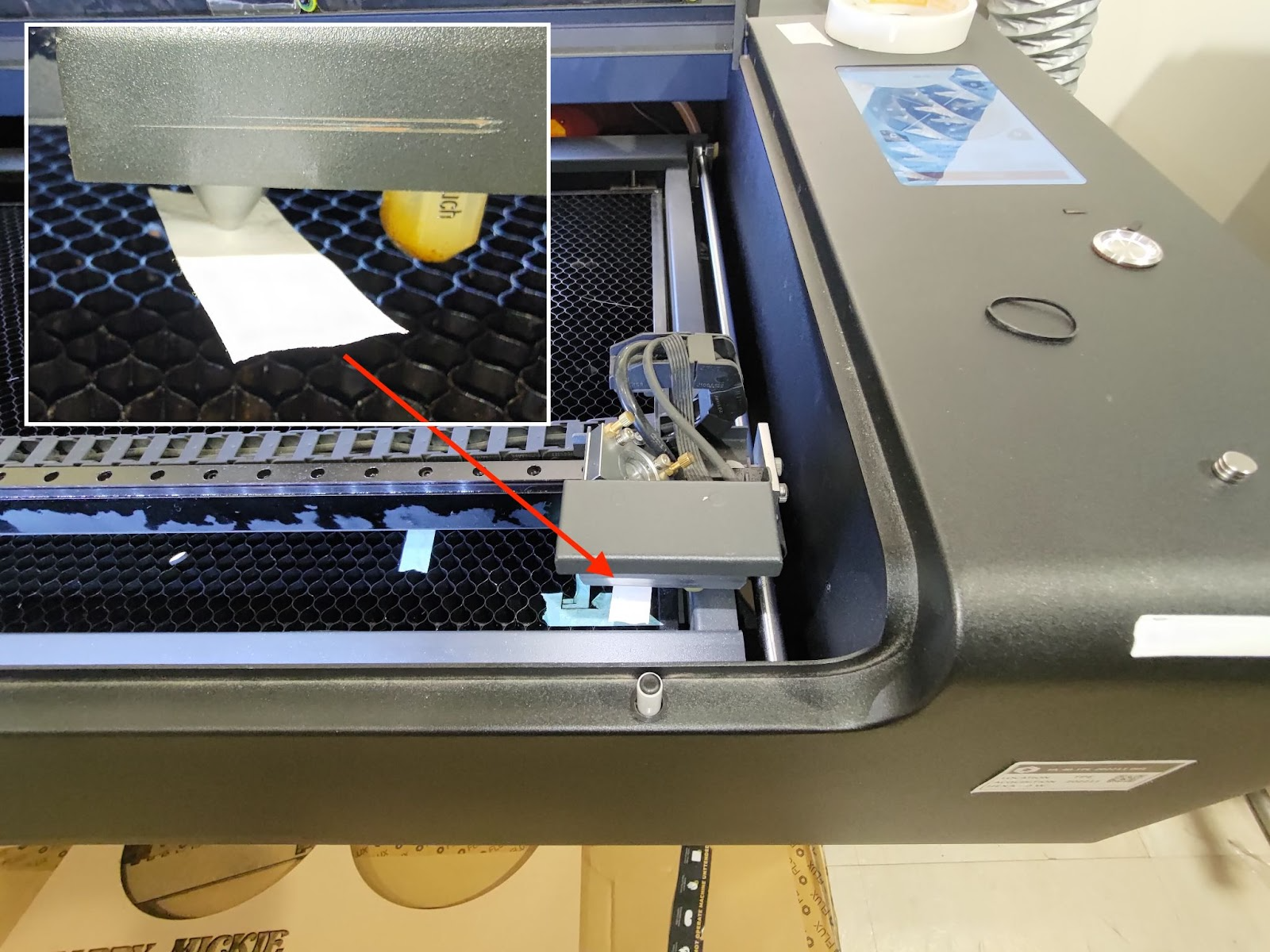

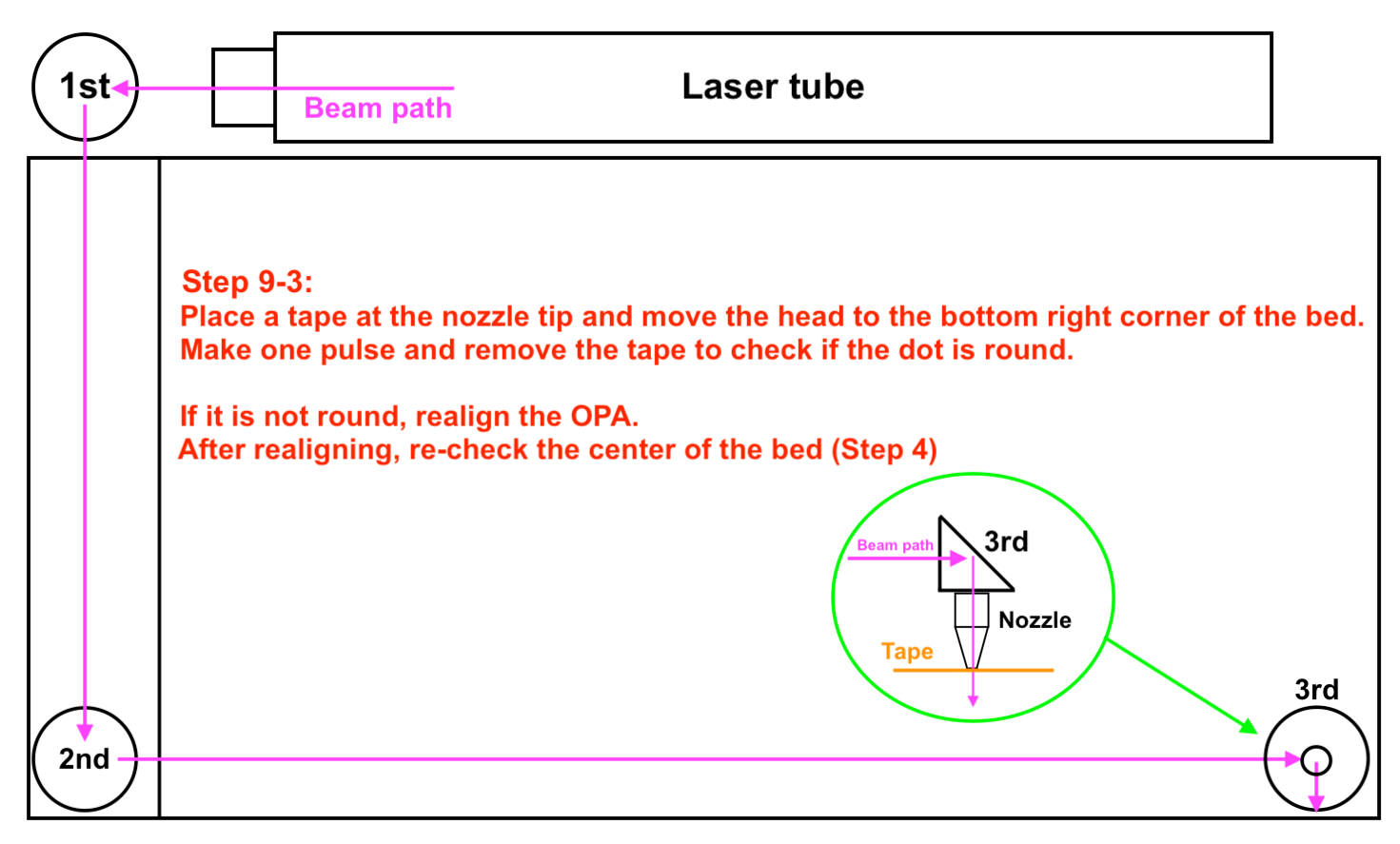

El otro es la esquina inferior derecha de la cama:
Resumen del paso:
Paso 9-1 - Compruebe la trayectoria del eje Z en el centro de la cama

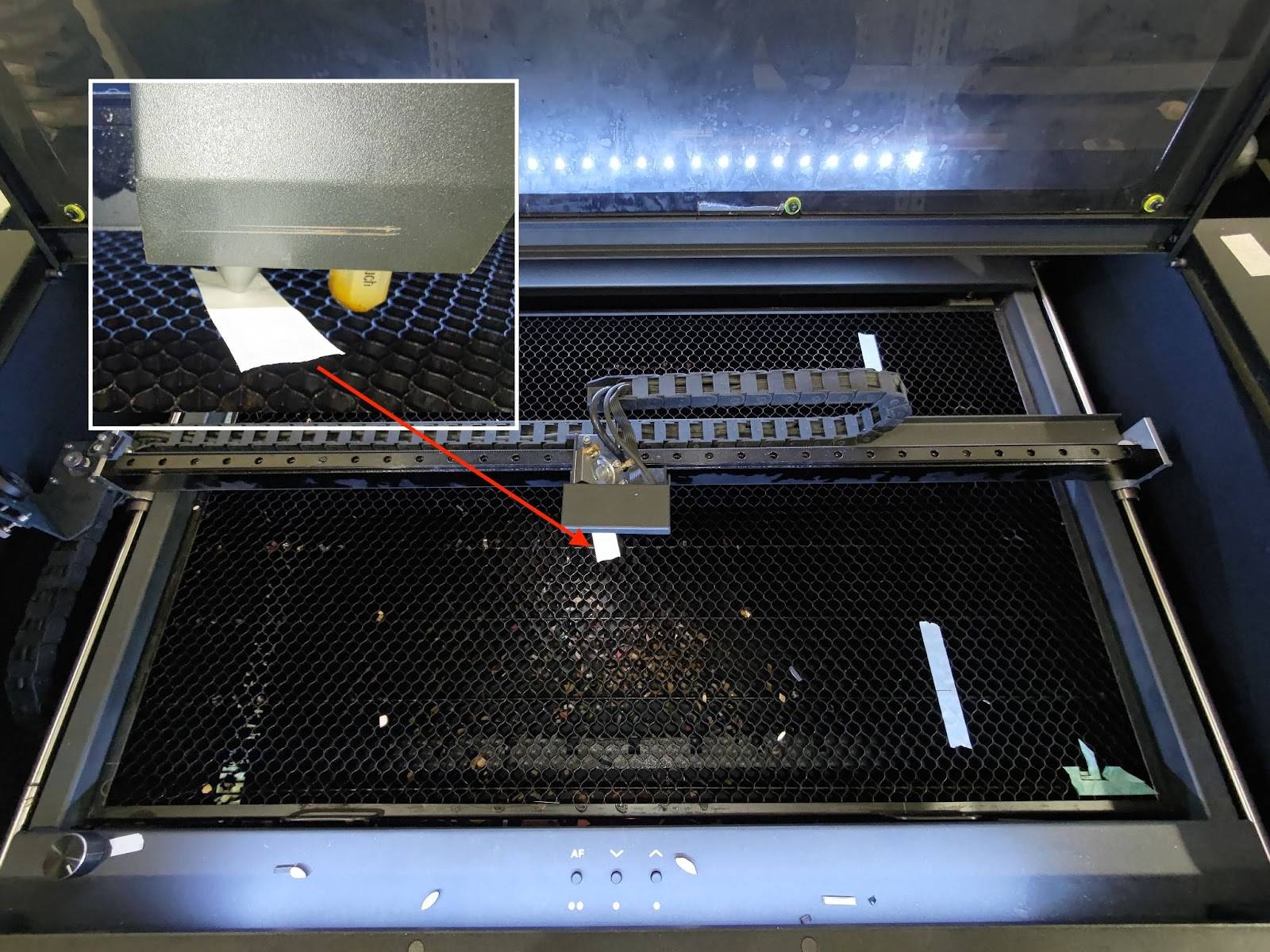

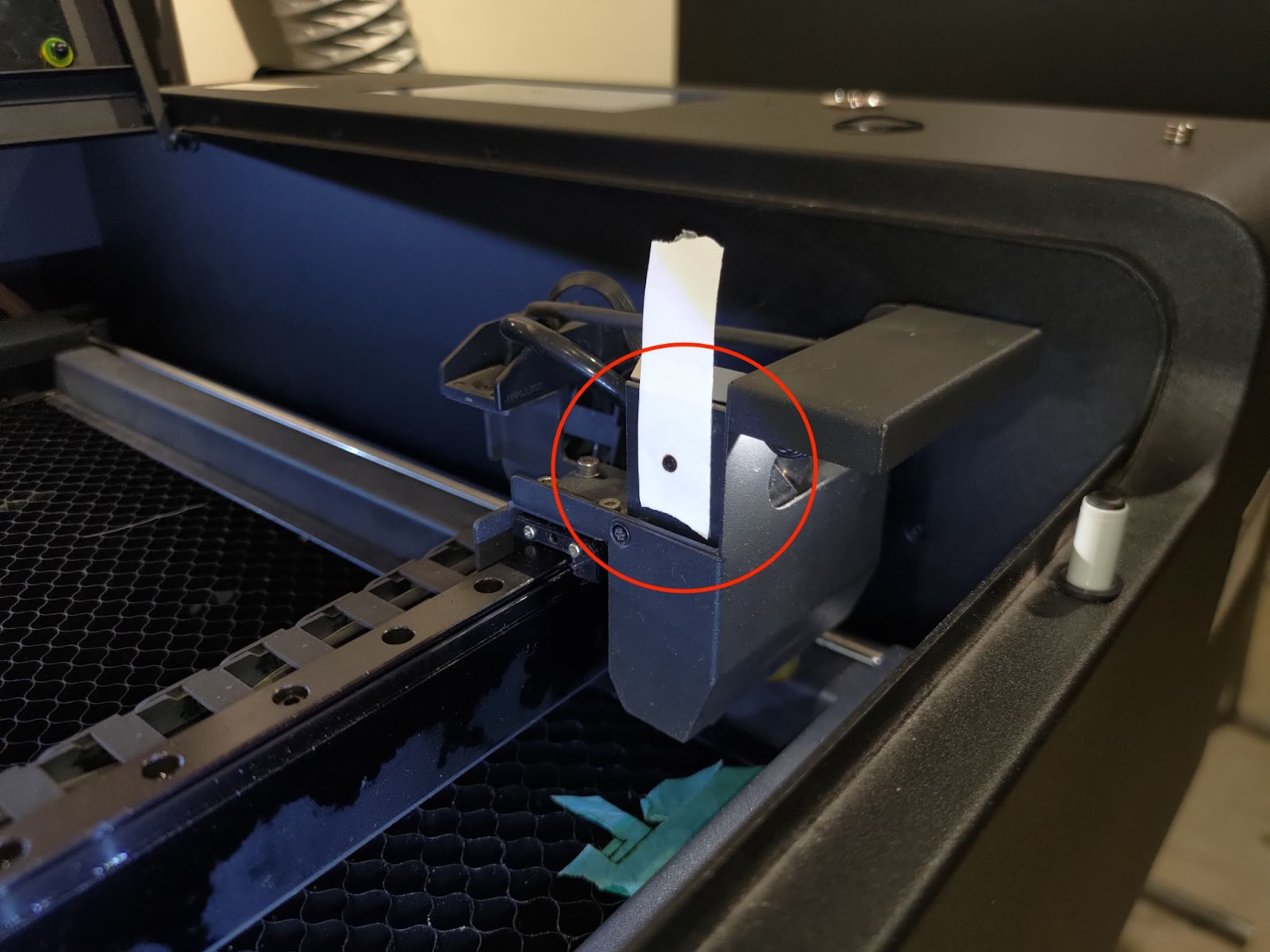

Coloque una cinta de una capa en la punta de la boquilla y mueva el cabezal láser al centro de la cama, luego haga un pulso.

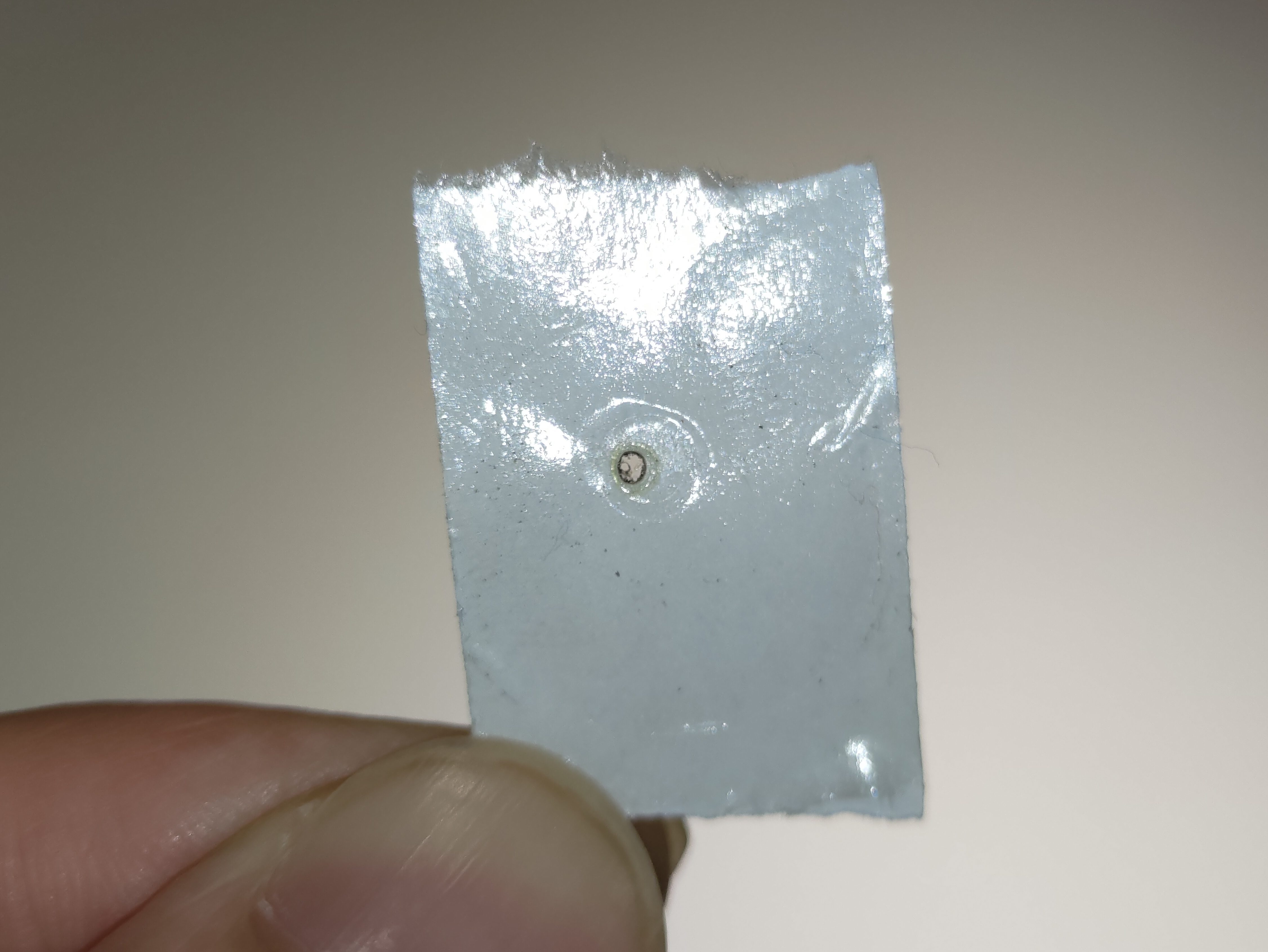

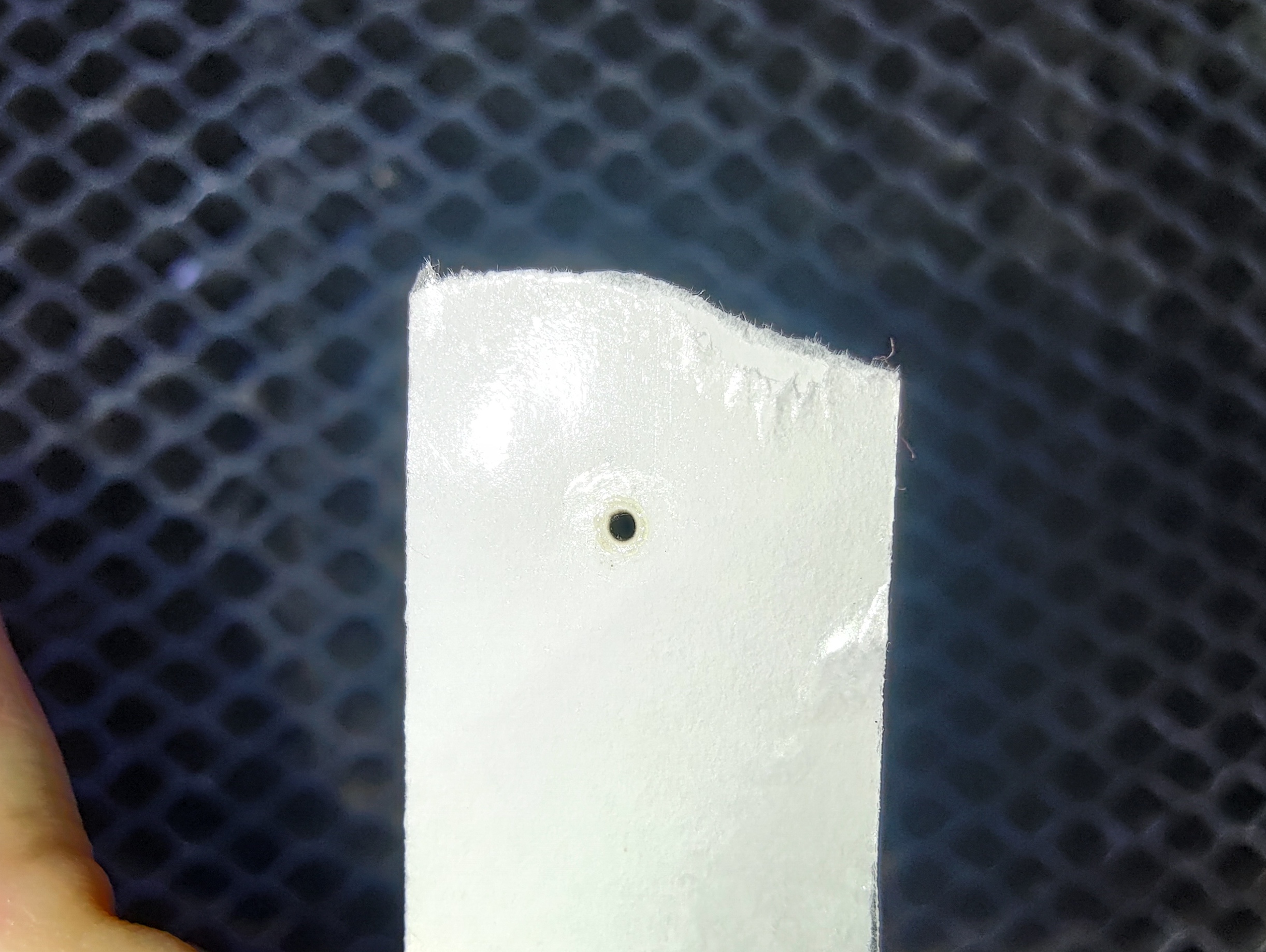

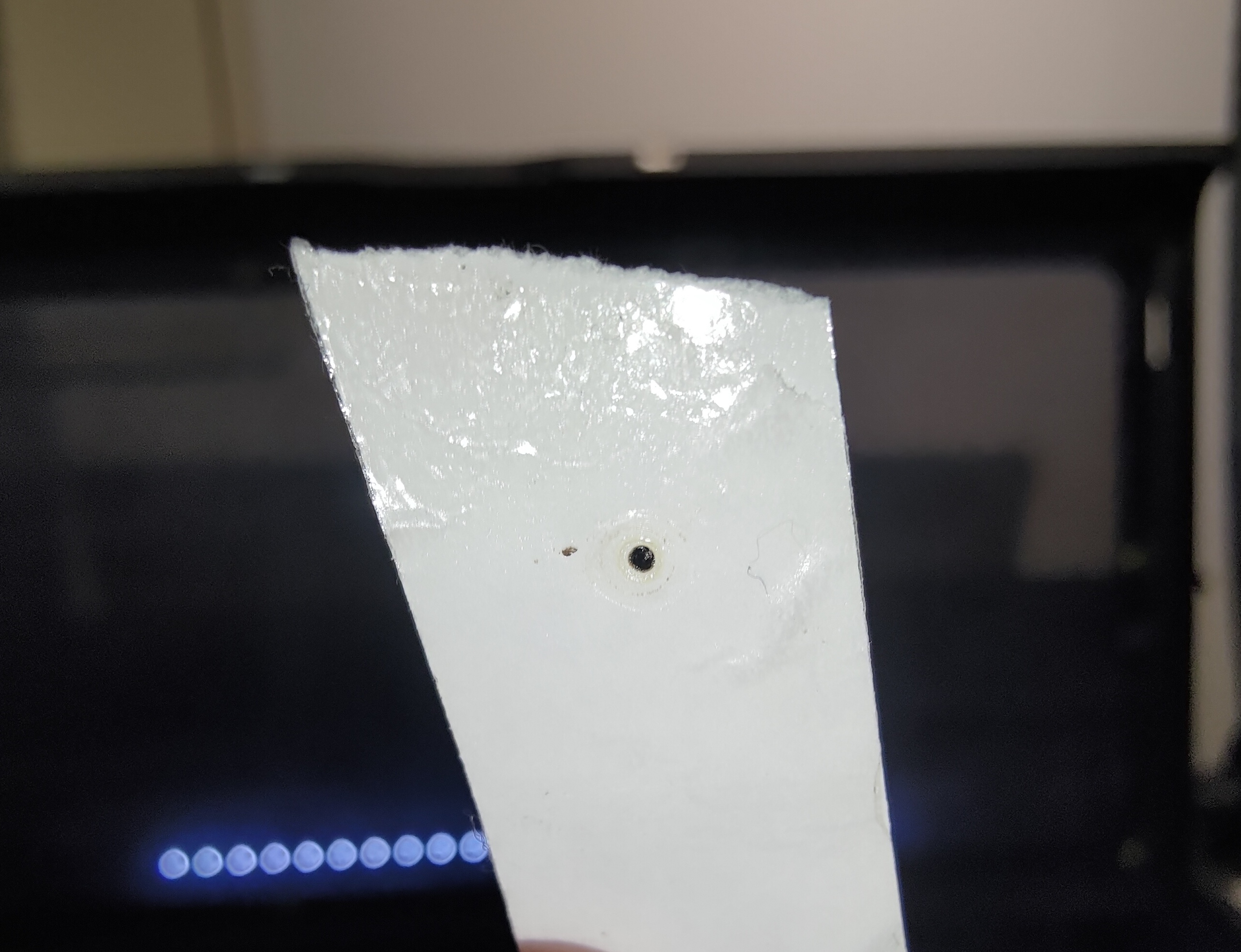

Retire la cinta y compruebe si el punto es redondo.

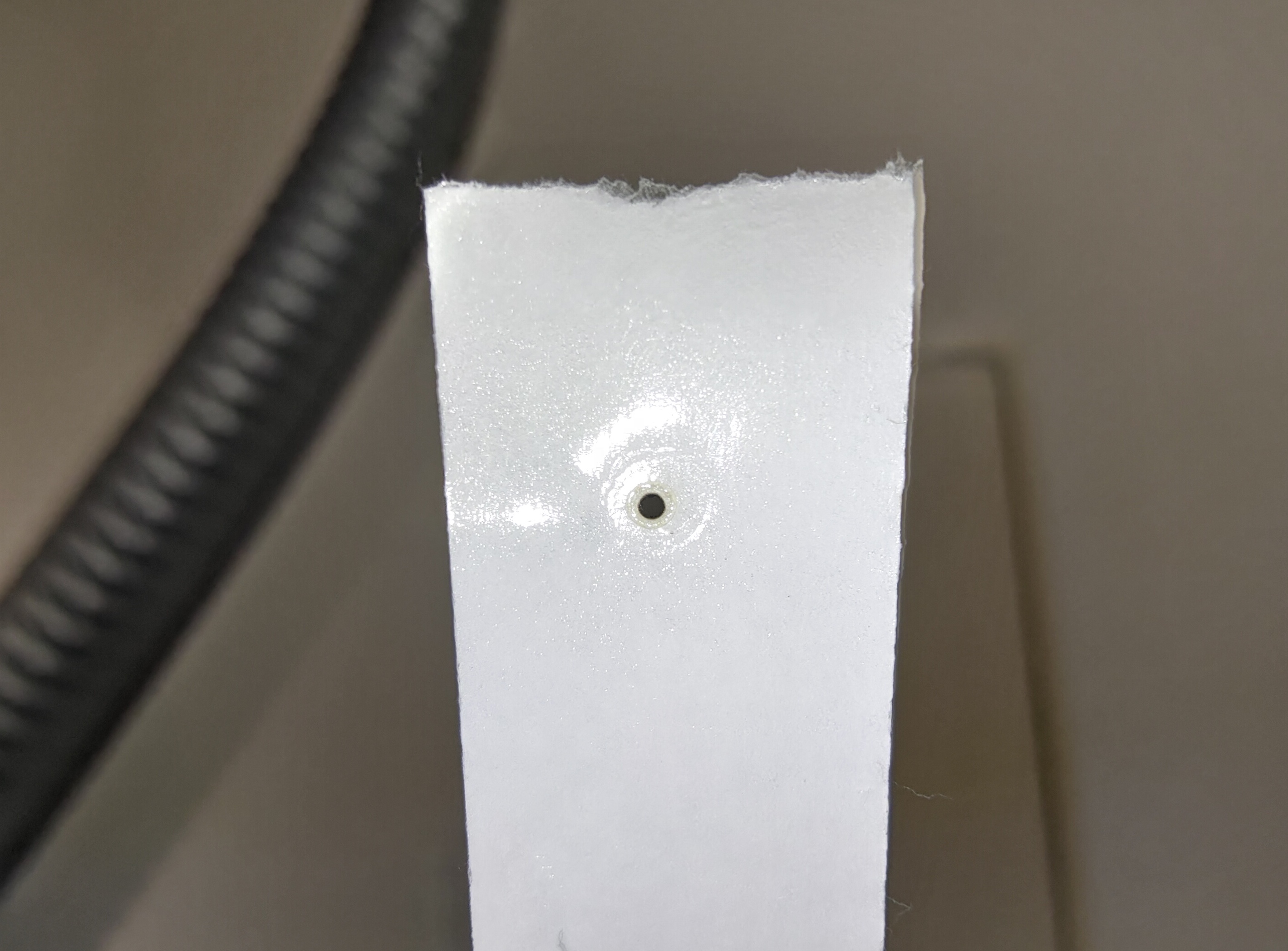

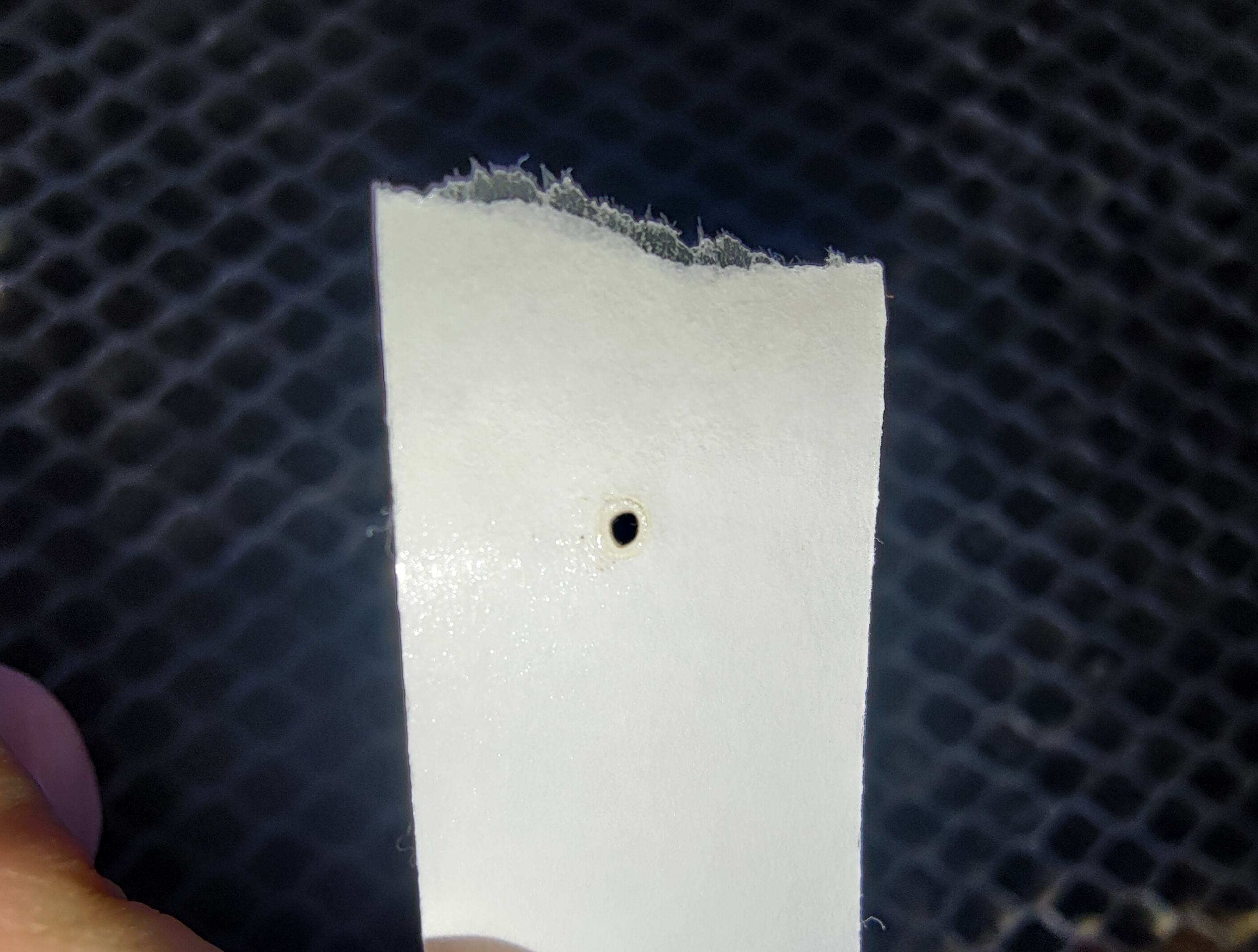

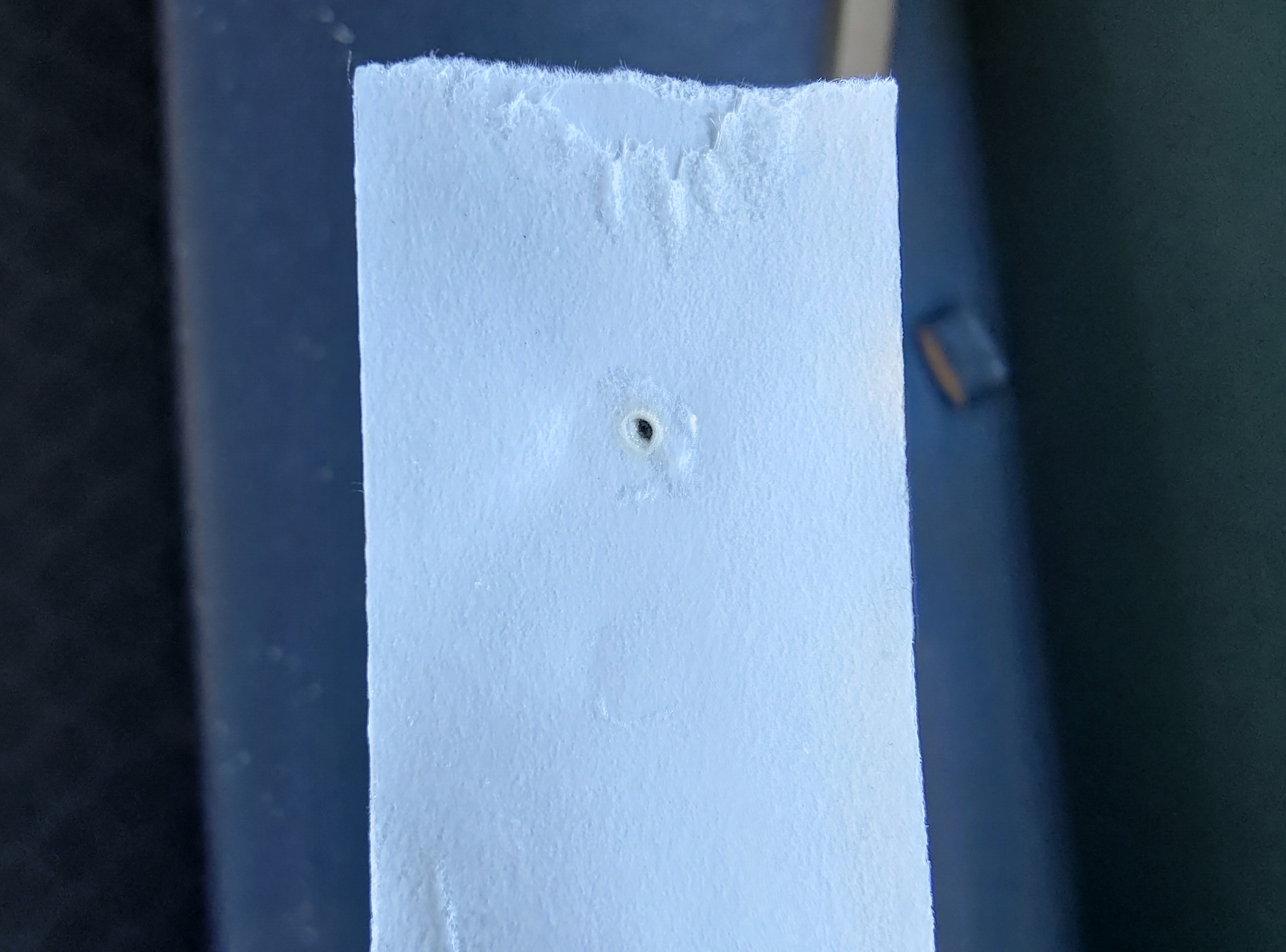

Buen ejemplo:

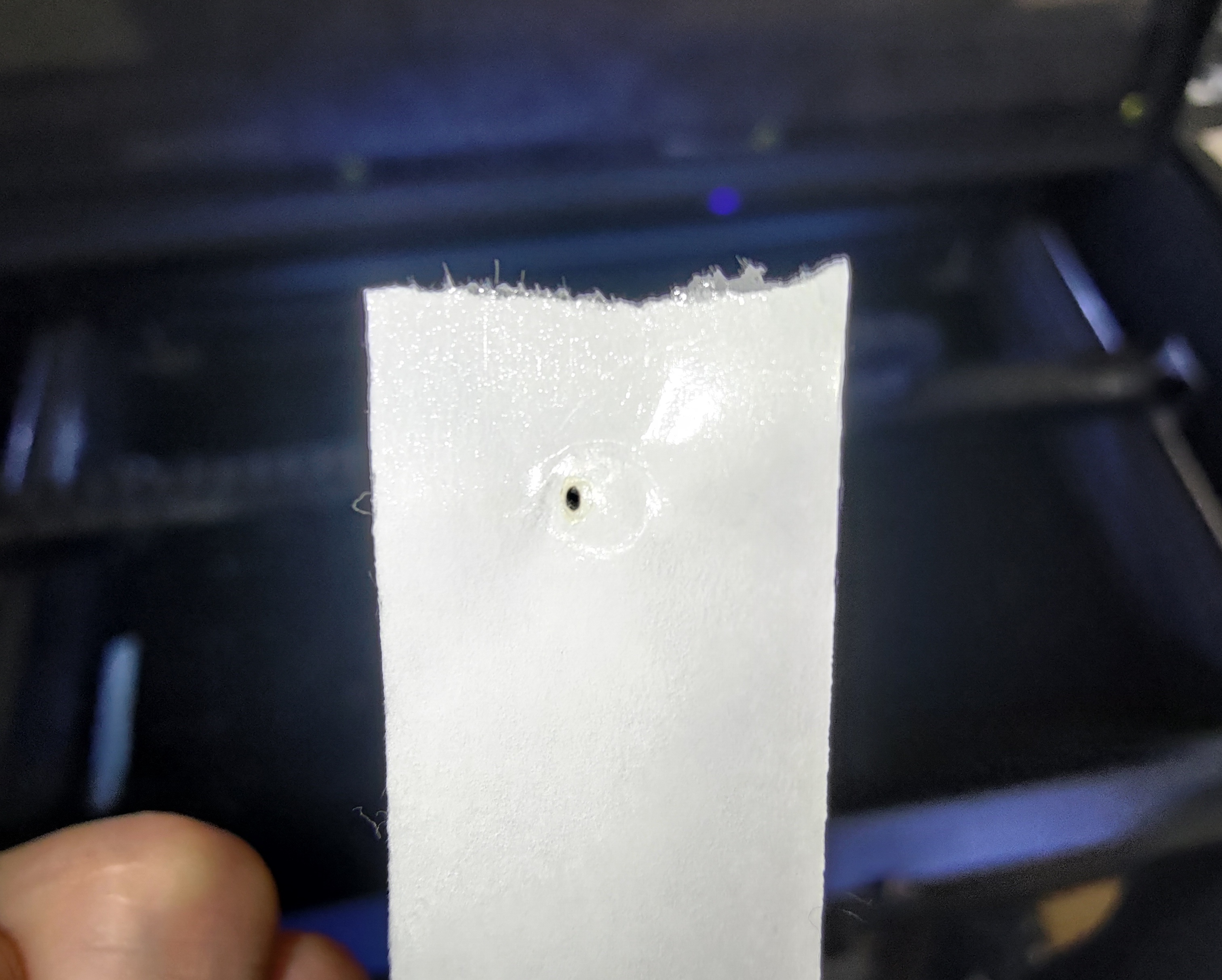

Malos ejemplos:
- Si su punto es redondo, pase al paso 9-3
- Si su punto no es redondo, pase al paso 9-2 para realinear la trayectoria óptica desde el tercer espejo hasta la cama (eje Z), que no es lo suficientemente vertical.
- Si no encuentra ningún punto en la cinta, consulte las instrucciones para el ajuste avanzado. [4-13 Ajuste avanzado de la trayectoria óptica]
Paso 9-2 - Ajuste la trayectoria del eje Z en el centro de la cama
Este paso le enseñará cómo alinear la trayectoria vertical desde el tercer espejo hasta la cama ajustando los tornillos en el tercer espejo.
Hay tres tornillos en el tercer espejo, y girarlos en sentido horario o antihorario cambiará la trayectoria vertical del haz, lo que significa que la posición del pequeño punto en la cinta cambiará.
Tenga en cuenta que cada vez que ajuste el tornillo, la trayectoria puede cambiar. Para garantizar la precisión, debe encontrar un área clara para pegar la cinta en la punta de la boquilla. La cinta se puede reutilizar hasta que se agote toda el área clara.
Paso 9-2-1 - Localizar el tornillo que se ajustará
Determine la posición del punto vertical y apunte al tornillo y su dirección de rotación.
Primero, deberá conocer toda el área a la que puede moverse el punto.
En realidad, es la misma área que la punta de la boquilla. La marca presionada en la cinta es el área.
A continuación, busque el número que sea similar a su vertical posición del punto
Diagrama esquemático:
Antes de ajustar el tornillo, aprenda a aflojar correctamente la tuerca:
Use los alicates para sujetar el tornillo, luego afloje la tuerca con la llave de doble cabeza girándola en sentido antihorario.
Para el #1:
El punto vertical debe ir a la derecha para estar redondo y centrado.
Cuando se mira de frente a la máquina:
El tornillo superior izquierdo deberá girarse en sentido antihorario.
Por favor, consulte la foto de abajo.
Para el #2:
El punto vertical debe ir hacia abajo a la derecha para estar redondo y centrado.
Cuando se mira de frente a la máquina:
El tornillo superior izquierdo deberá girarse en sentido antihorario para ir a la derecha.
El tornillo inferior derecho deberá girarse en sentido horario para ir hacia abajo.
Por favor, consulte la foto de abajo.
Para el #3:
El punto vertical debe ir hacia abajo para estar redondo y centrado.
Cuando se mira de frente a la máquina:
El tornillo inferior derecho deberá girarse en sentido horario para ir hacia abajo.
Por favor, consulte la foto de abajo.
Para el #4:
El punto vertical debe ir hacia abajo a la izquierda para estar redondo y centrado.
Cuando se mira de frente a la máquina:
El tornillo superior derecho deberá girarse en sentido antihorario.
Por favor, consulte la foto de abajo.
Para el #5:
El punto vertical debe ir a la izquierda para estar redondo y centrado.
Cuando se mira de frente a la máquina:
El tornillo superior izquierdo deberá girarse en sentido horario.
Por favor, consulte la foto de abajo.
Para el #6:
El punto vertical debe ir hacia arriba a la izquierda para estar redondo y centrado.
Cuando se mira de frente a la máquina:
El tornillo superior izquierdo deberá girarse en sentido horario para ir a la izquierda.
El tornillo inferior derecho deberá girarse en sentido antihorario para ir hacia arriba.
Por favor, consulte la foto de abajo.
Para el #7:
El punto vertical debe ir hacia arriba para estar redondo y centrado.
Cuando se mira de frente a la máquina:
El tornillo inferior derecho deberá girarse en sentido antihorario para ir hacia arriba.
Por favor, consulte la foto de abajo.
Para el #8:
El punto vertical debe ir hacia arriba a la derecha para estar redondo y centrado.
Cuando se mira de frente a la máquina:
El tornillo superior derecho deberá girarse en sentido horario.
Por favor, consulte la foto de abajo.
Paso 9-2-2 - Apretar la tuerca después del ajuste
Por favor apriete la tuerca después de ajustar el tornillo girándola en sentido horario.
Paso 9-3 - Compruebe la trayectoria del eje Z en la esquina inferior derecha de la cama
Coloque una capa de cinta en la punta de la boquilla, mueva el cabezal láser a la esquina inferior derecha de la plataforma y haga un pulso.
Retire la cinta y compruebe si el punto es redondo.
(Es normal que el punto de la esquina sea más pequeño que el punto central. Por favor, consulte los ejemplos a continuación.)
Buen ejemplo:
Ejemplos aceptables:
Malos ejemplos:
- Si su punto no es redondo, vuelva al Paso 9-4 para realinear la trayectoria óptica desde el tercer espejo hasta la cama (eje Z) que no es lo suficientemente vertical.
- Si su punto es redondo, pase al Paso 9-5.
Paso 9-4 - Ajuste la trayectoria del eje Z en la esquina inferior derecha de la cama
- Consulte el Paso 9-2 y complete el ajuste. El método de ajuste es el mismo que para ajustar el punto en el centro de la cama.
- Por favor, vuelva a comprobar el punto vertical en el centro después de ajustar la esquina inferior derecha.
Si no es posible que ambas posiciones sean circulares al mismo tiempo, omita el ajuste de la esquina inferior derecha, pase al paso 9-5 y siga el Paso 10.
Paso 9-5 - Recoger las cintas de la punta de la boquilla (eje Z)
Coloque una capa de cinta en la punta de la boquilla, mueva el cabezal láser al centro de la plataforma y haga un pulso.
Retire la cinta del punta de la boquilla y colóquela en el papel.
Anote la posición y el número de pulsos como en la foto de abajo.
Coloque otra cinta de una capa en la punta de la boquilla, mueva el cabezal láser a la esquina inferior derecha de la plataforma y haga un pulso.
Retire la cinta de la punta de la boquilla y colóquela en el papel.
Anote la posición y el número de pulsos como en la foto de abajo.
######################################################################
El proceso de ajuste de la trayectoria óptica ha finalizado.
- Si no tiene ningún problema con la máquina, puede detenerse aquí, y las cintas recogidas pueden desecharse.
- Si tiene algún problema relacionado con la alineación o la salida del láser, por favor, pase al Paso 10 y guarde las cintas recogidas para solución de problemas e informes.
######################################################################
Paso 10 - Recopilación de cintas y verificación del tipo de boquilla
Si su OPA está bien pero la máquina tiene otros problemas, póngase en contacto con su distribuidor local y conserve las cintas recopiladas, que se pueden compartir cuando el distribuidor lo solicite.
Si sus puntos verticales en ambas posiciones no están alineados al mismo tiempo, vaya a Paso 10-1 para verificar su tipo de boquilla.

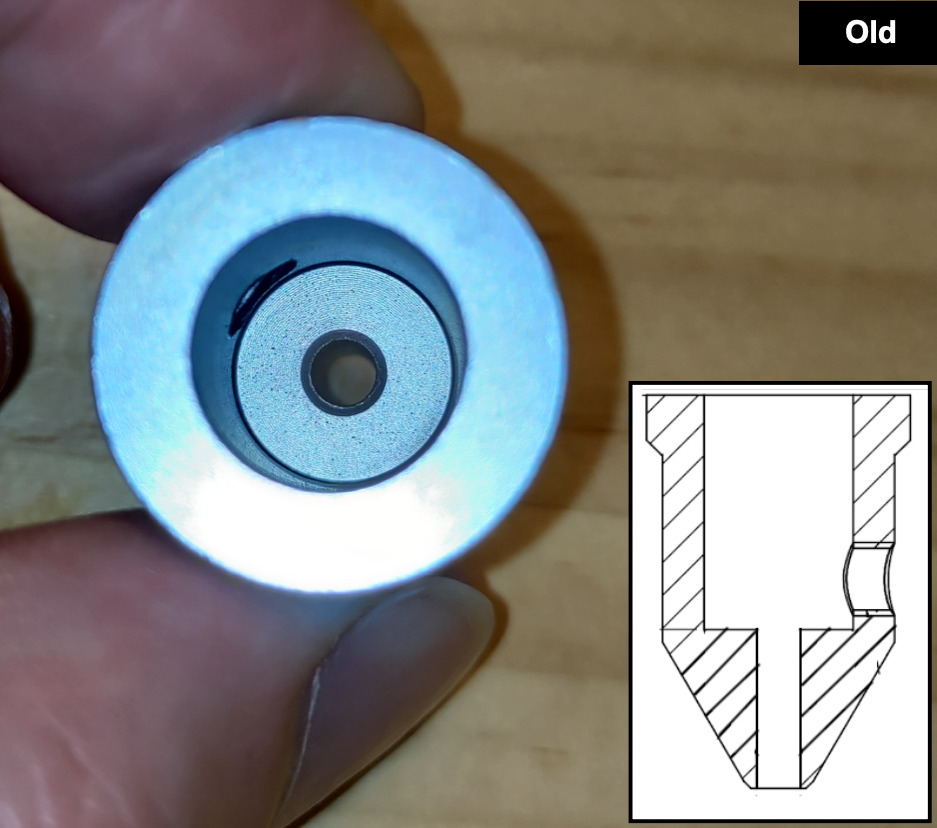

Paso 10-1 - Verificación del tipo de boquilla
Consulte el article para desmontar el protector y la lente de enfoque para verificar el tipo de su boquilla.

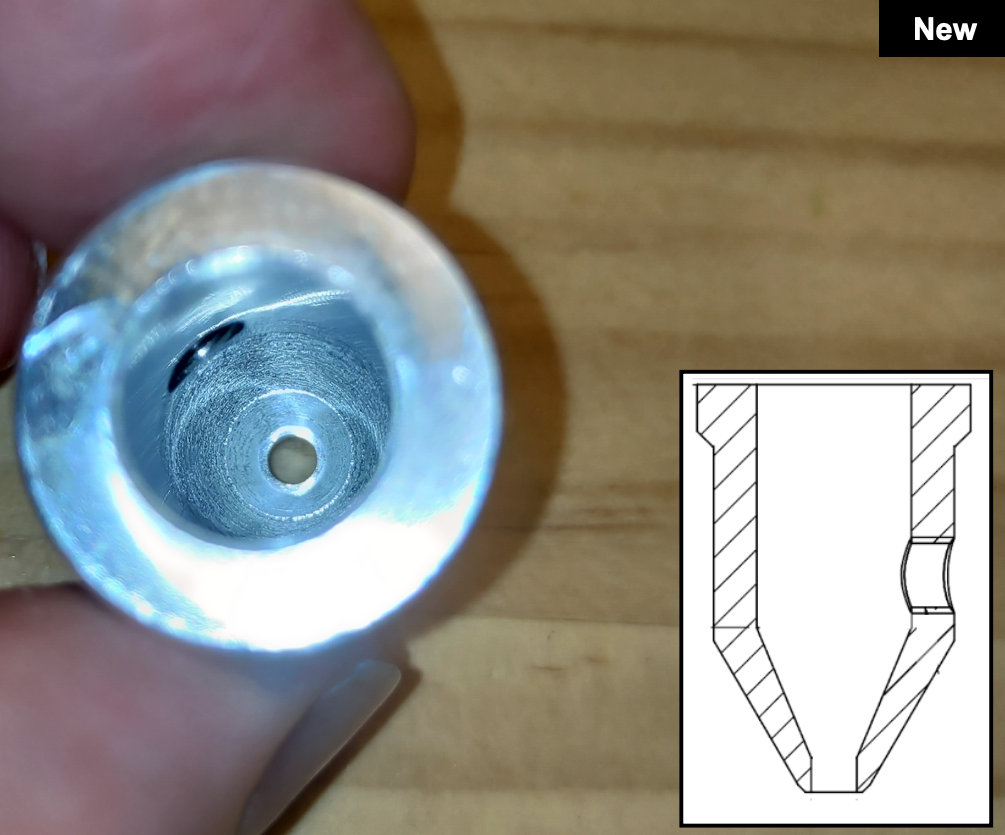

El nuevo tipo de boquilla tendrá un espacio interior ampliado, lo que proporcionará más tolerancia en la OPA, facilitando así la alineación del recorrido óptico con el nuevo tipo.
- Si tiene un tipo antiguo, tome una foto e informe a su distribuidor para que le envíe un nuevo tipo de boquilla y vaya al Paso 10-2 para recolectar más cintas.
- Si ya dispone del nuevo tipo, omita este paso y proceda al Paso 10-2 para recoger más cintas.
Paso 10-2 - Recolección de cintas
- Use un trozo de cinta de dos capas. Haga el primer punto en la esquina superior izquierda con tres pulsos láser.
- Guarde la cinta y haga el segundo punto en la esquina superior derecha con 3 pulsos láser.
- Recoja la primera cinta. Anote la posición y el número de pulsos:
- Use otro trozo nuevo de cinta de dos capas. Haga el primer punto en la esquina inferior izquierda con tres pulsos láser.
- Guarde la cinta y haga el segundo punto en la esquina inferior derecha con 3 pulsos láser.
- Recoja la última cinta. Anote la posición y el número de pulsos.
- Por último, tome una foto más cercana de los puntos de la punta de la boquilla.
Después de recoger las cintas, vaya al Paso 11 para informar a su distribuidor.
Paso 11 - Informar al distribuidor local o al Servicio de Asistencia de FLUX
- Siga las instrucciones en el enlace a continuación para informar correctamente un problema a su distribuidor local o al soporte de FLUX. [Contactar con el Servicio de Atención al Cliente]
La información recopilada, como fotografías o vídeos que muestren el problema de su máquina descrito en este artículo, deberá compartirse con el distribuidor o con el Servicio de Asistencia de FLUX.
#END
Comentarios
0 comentarios
Inicie sesión para dejar un comentario.
