4-10 Reemplazo del Tubo Láser

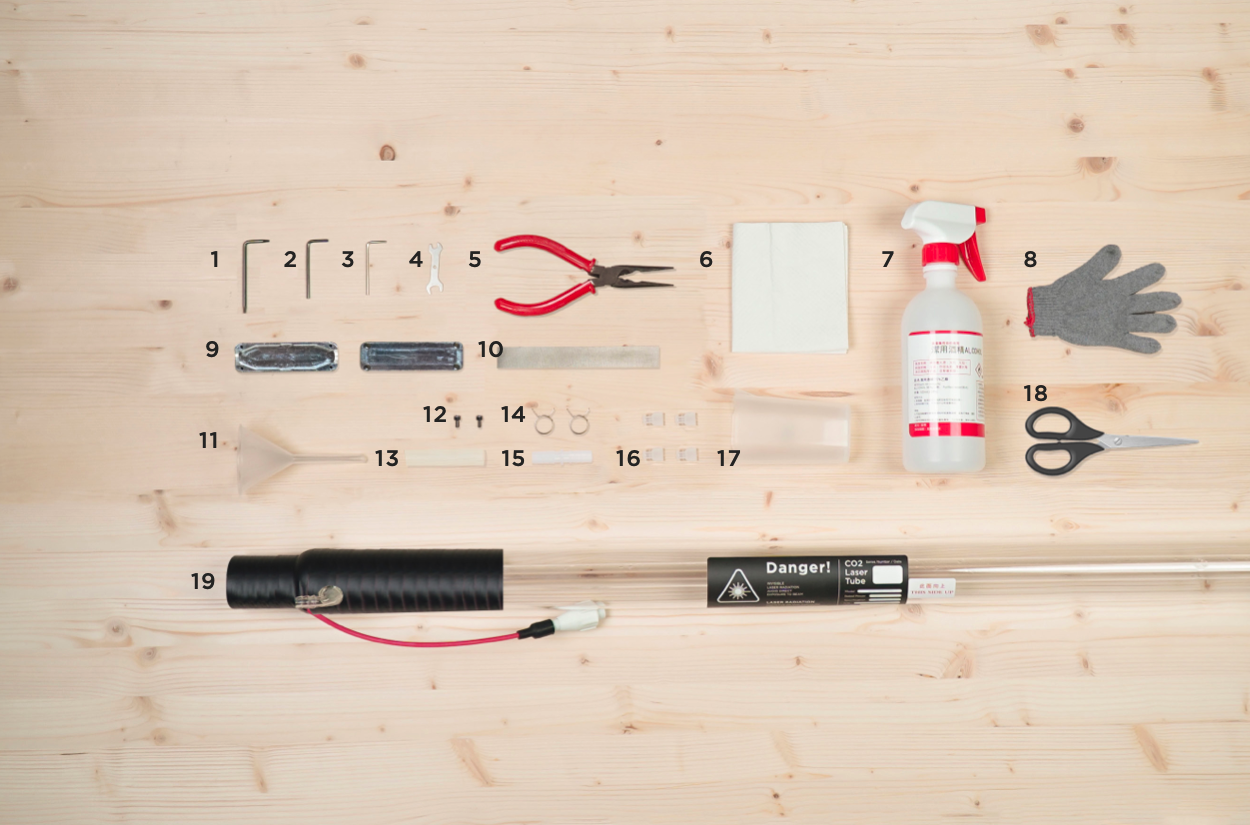

Pasos de reemplazo

0. Desconecte la alimentación y abra el chasis

1. Primero, desenchufe el cable de alimentación y luego reemplace el tubo láser.
2. Utilice el destornillador Torx para quitar los 2 tornillos a ambos lados de la cubierta trasera y levante la cubierta.
3. Puede quitar el polvo del chasis trasero primero y luego reemplazar el tubo láser. Use una aspiradora o una pistola de aire a presión para quitar el polvo del chasis trasero, y luego use una toalla de papel o un trapo con alcohol para limpiar el área sucia y espere a que el chasis se seque antes de proceder con la siguiente operación.

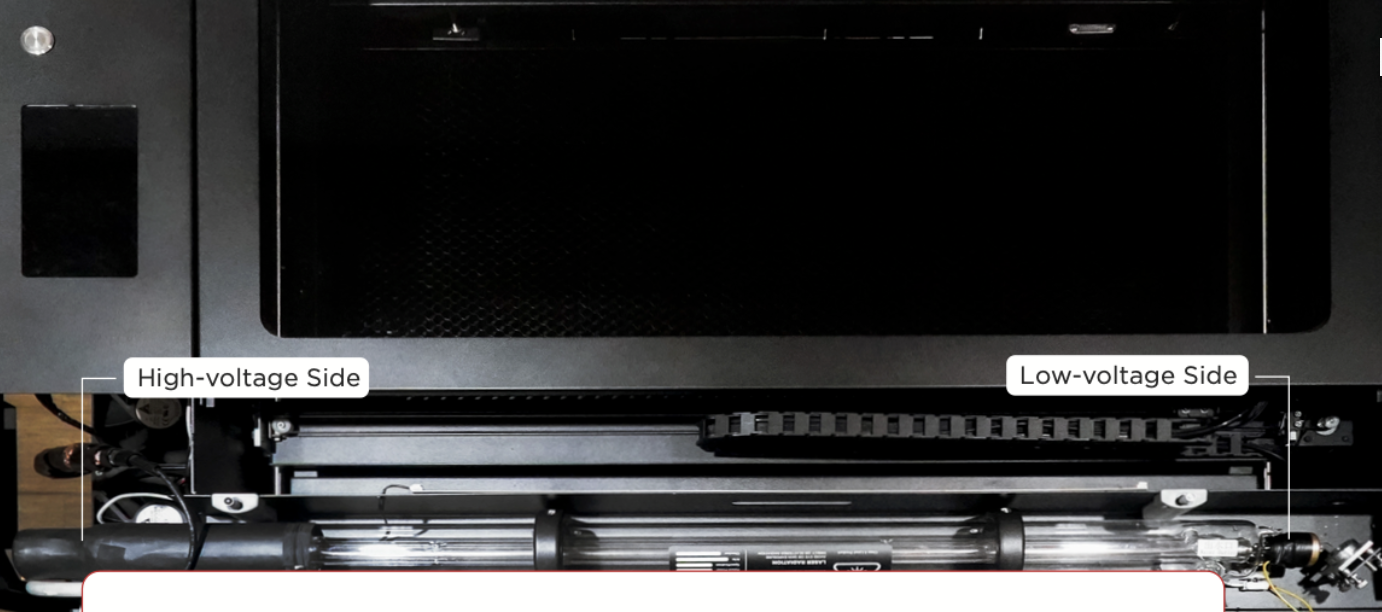

4. El tubo láser tiene dos extremos. El lado de alto voltaje ("High-voltage") está cerca de la pantalla y el lado de bajo voltaje ("Low-voltage") está cerca del espejo reflectante.
5. Coloque un trapo o una toalla de papel a ambos lados del alto y bajo voltaje para evitar daños a la máquina debido a filtraciones de agua.

1. Desconecte los cables del tubo láser:

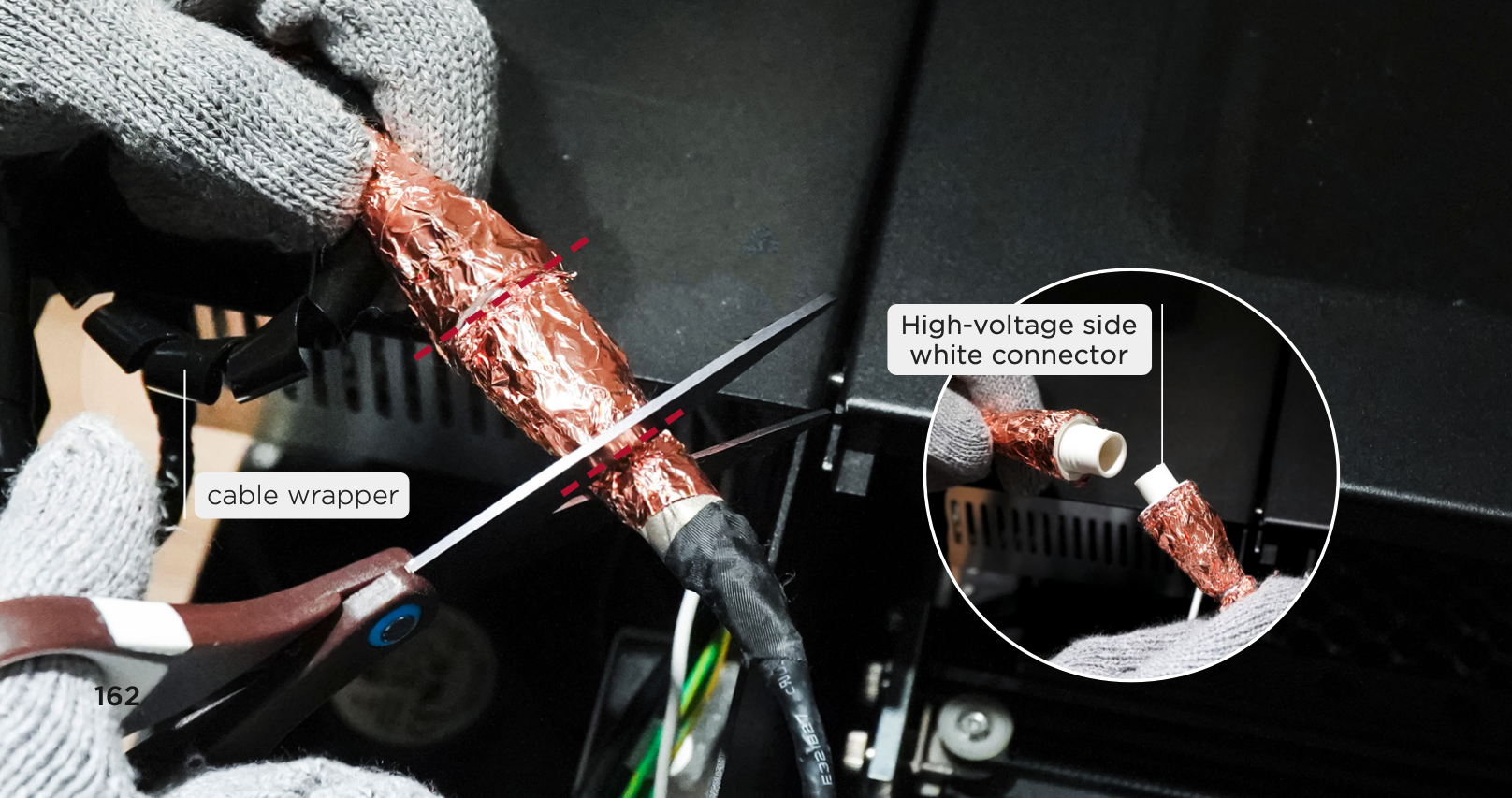

a. Corte y separe

Si no es la primera vez que reemplaza un tubo, omita este paso y retire el aluminio directamente con una llave Allen de 2.5mm.

1. Por favor, use los guantes proporcionados
2. Retire la envoltura del cable
3. Corte la parte de cobre con tijeras
4. Separe el conector blanco en el lado de alto voltaje

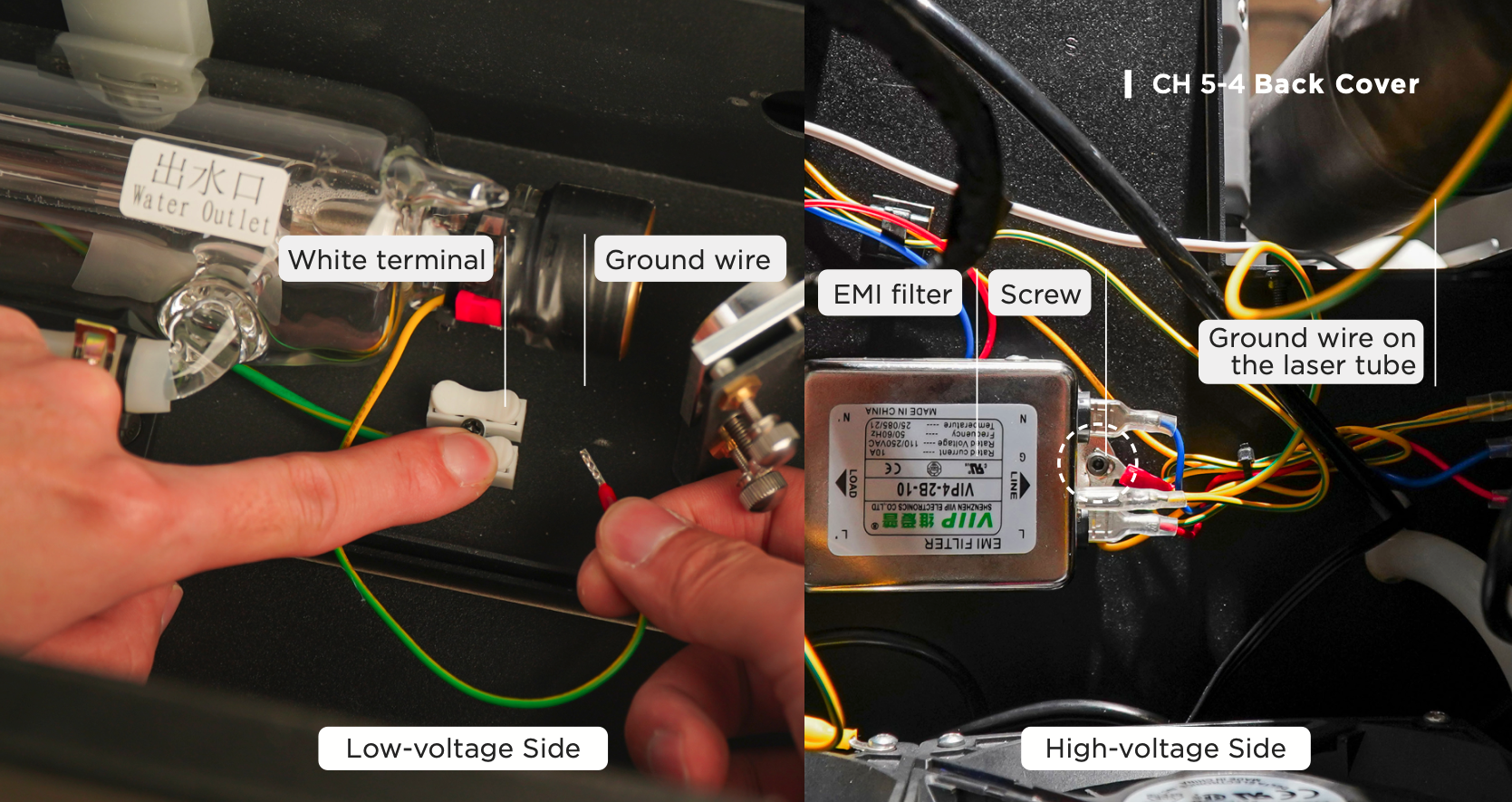

b. Desconecte los cables del tubo láser

Presione el terminal blanco y saque el cable de tierra

c. Retire el cable de tierra en el lado de alto voltaje

Use la llave Allen de 2.5mm para aflojar los tornillos en el filtro EMI. A continuación, saque el cable de tierra conectado al tubo láser.

2. Afloje los soportes del tubo láser

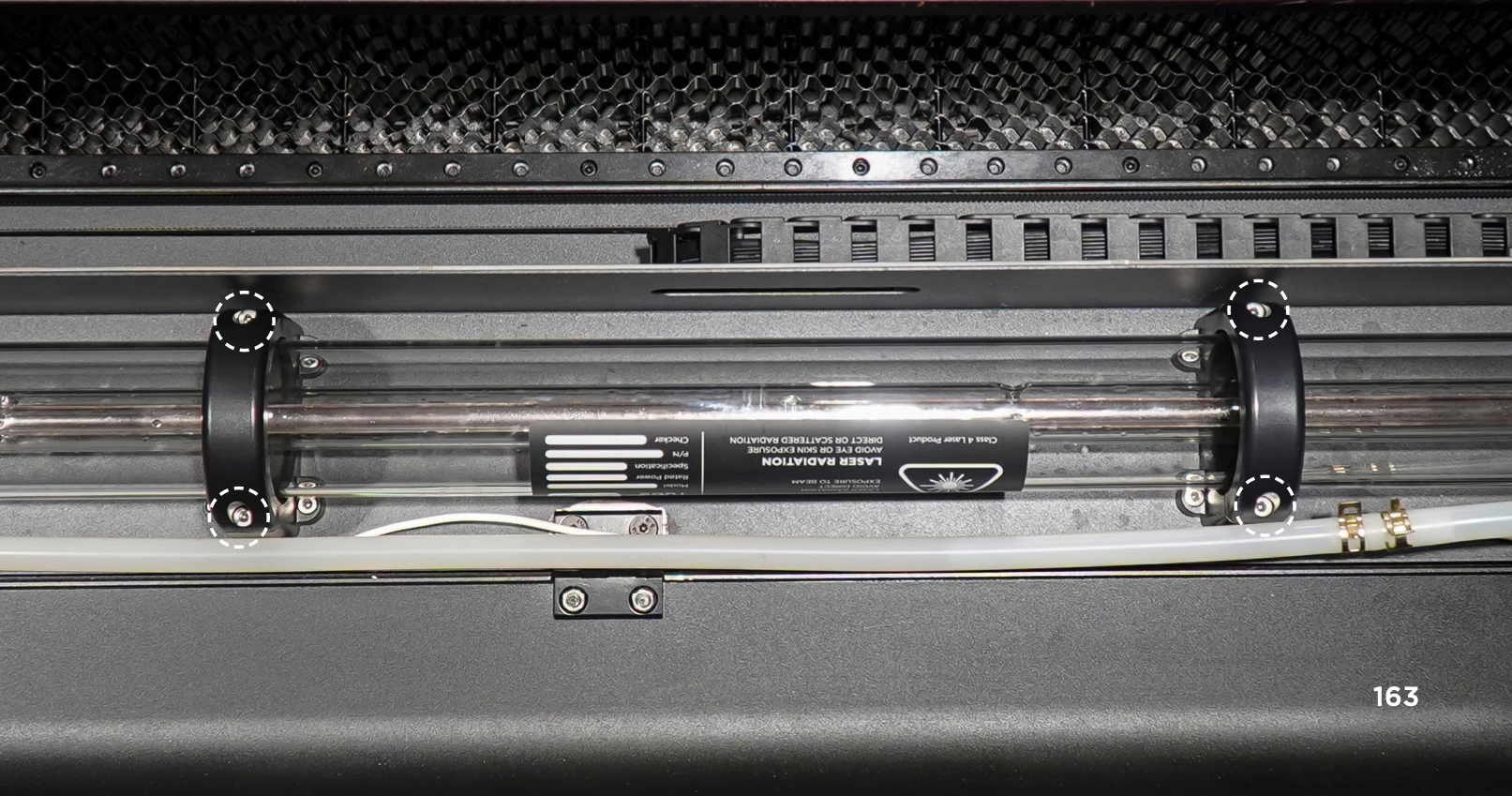

Use la llave Allen de 3mm para aflojar un total de 4 tornillos en los soportes del tubo láser.

3. Separe las tuberías de agua

a. Muévase al lado de bajo voltaje.

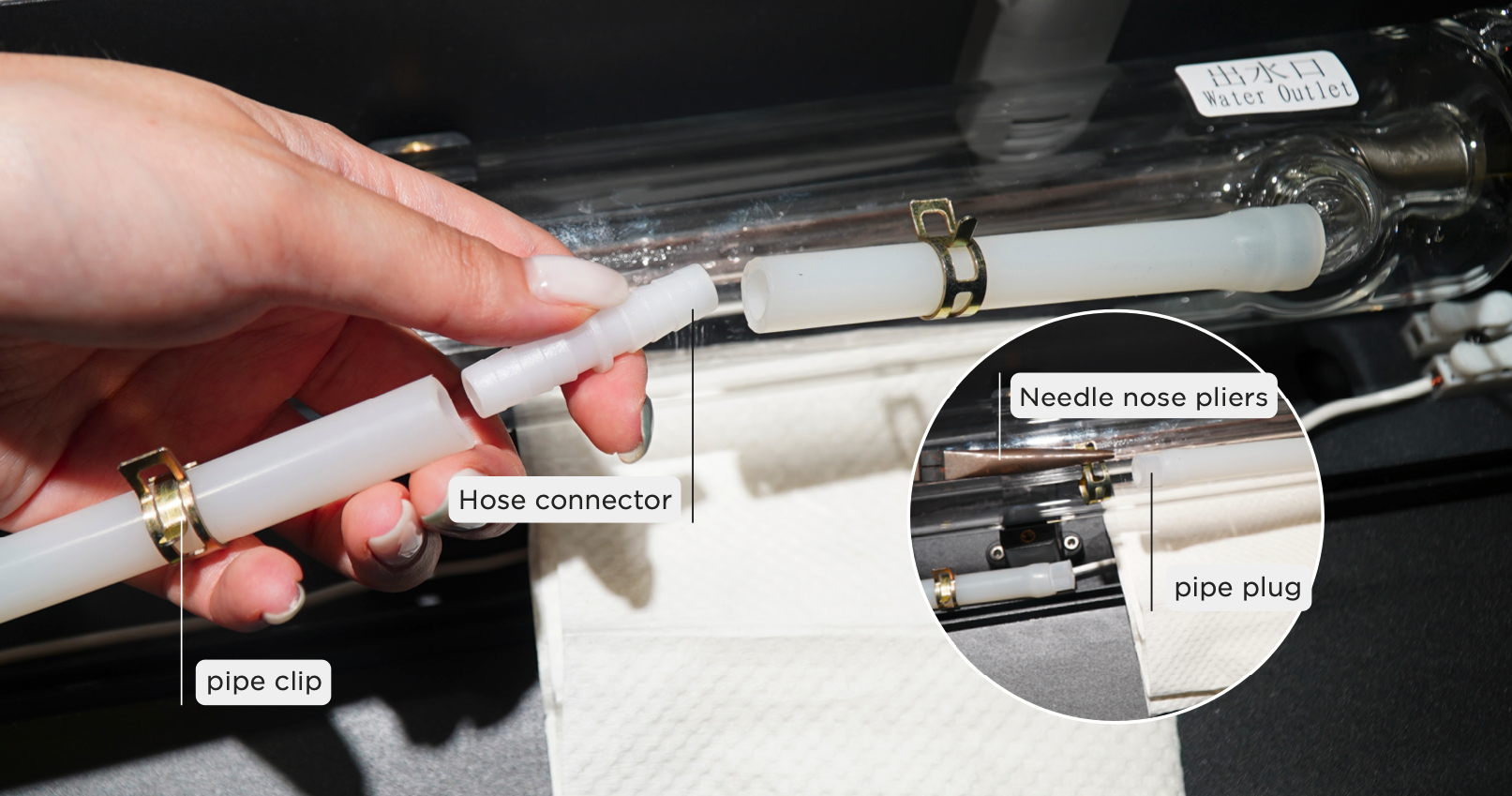

1. Empuje la abrazadera hacia afuera con los alicates de punta
2. Retire el conector de la manguera y déjelo a un lado para usarlo más tarde
3. Retire la abrazadera de la tubería en la manguera corta y déjela a un lado para usarla más tarde
4. Asegúrese de que las dos aberturas de la tubería de agua estén insertadas en el tapón de la tubería para evitar fugas de agua.

⚠️ Asegúrese de colocar una toalla, trapo o toalla de papel debajo del lado de alto voltaje y bajo voltaje. Las fugas de agua provocarán un mal funcionamiento de la máquina.

b. Separe la tubería de agua del lado de alto voltaje

El tubo láser puede moverse de los asientos del soporte del tubo a la cubierta trasera, será más fácil sacar la tubería.

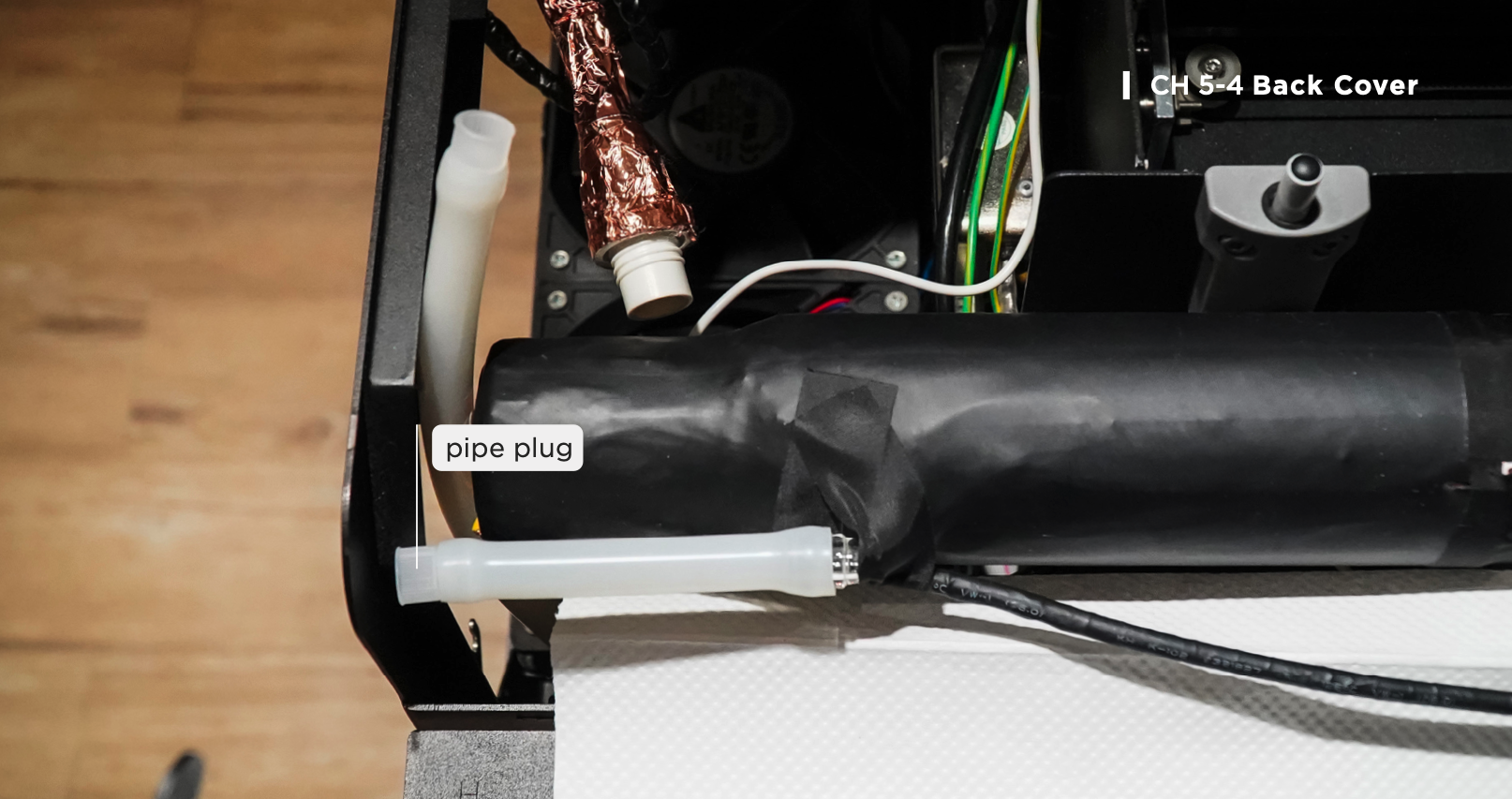

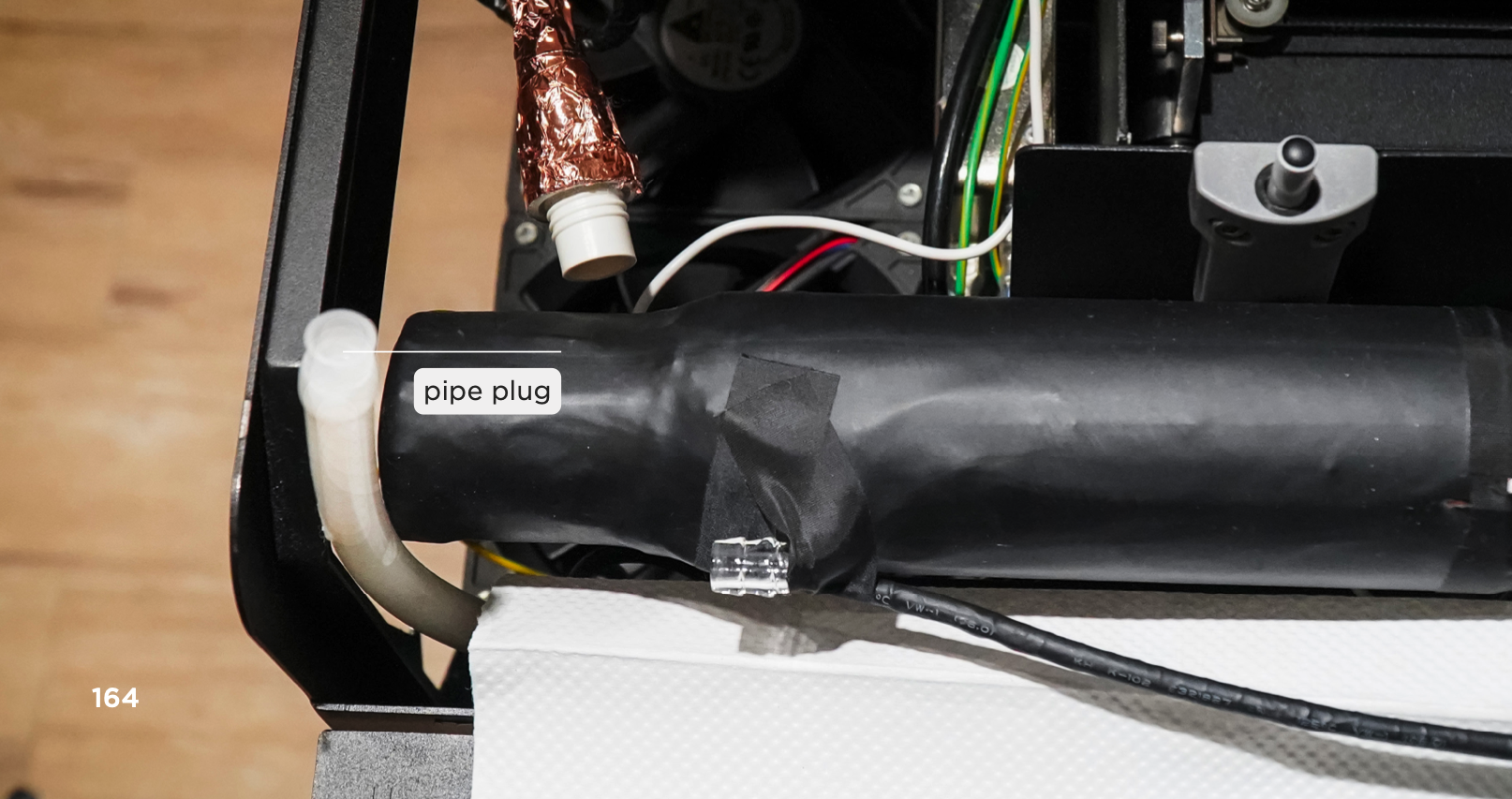

c. Inserte el tapón de la tubería después de separarla

d. Inserte la tubería de agua suministrada y conéctela a la entrada de agua del tubo láser para evitar fugas de agua

⚠️ Evite el contacto de las piezas de la máquina con el agua. Si hay fugas o se derrama agua, deje que la máquina se seque completamente antes de ponerla en marcha.

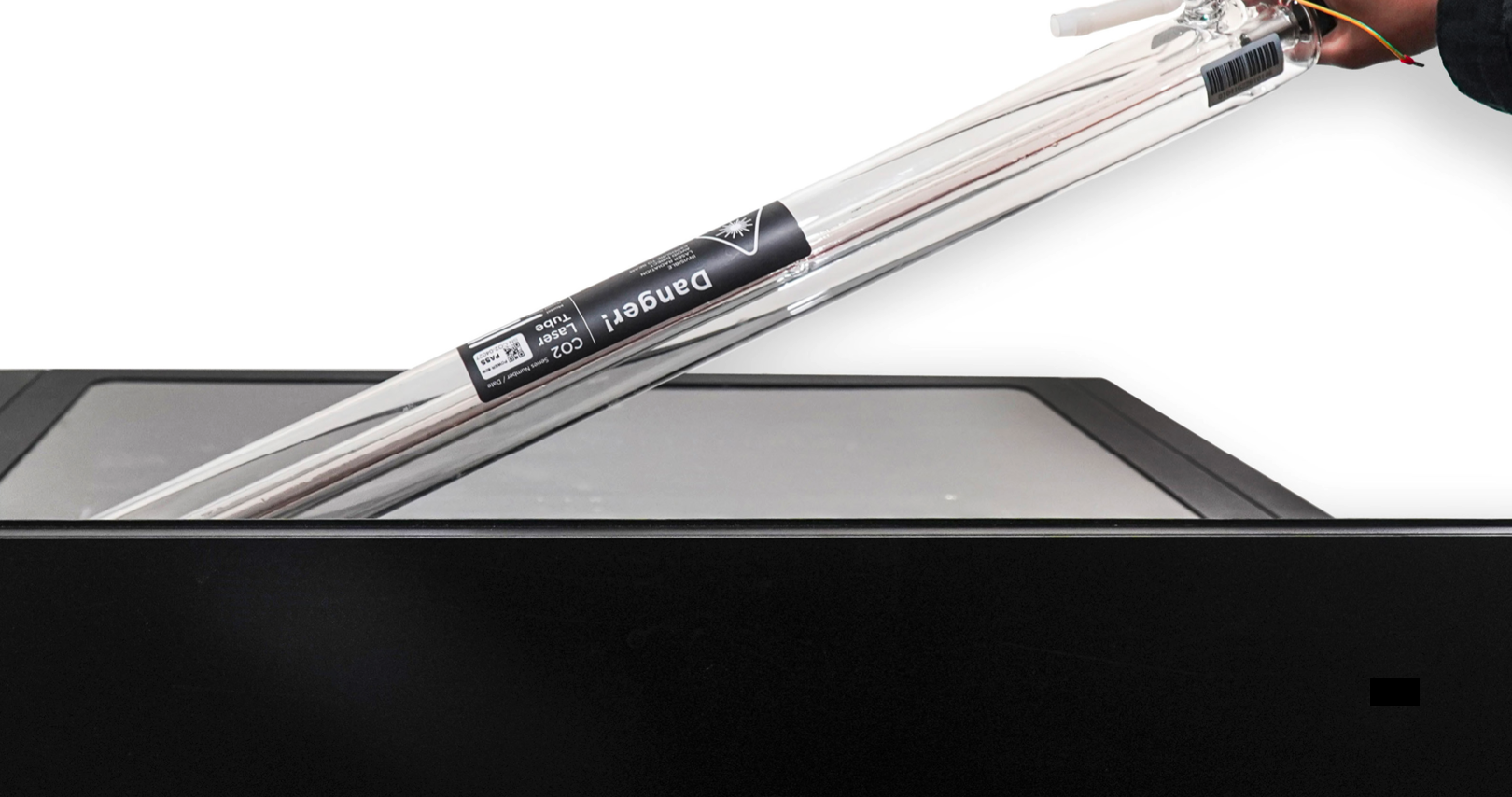

4. Retire el tubo láser



5. Coloque el nuevo tubo láser y la manguera de agua

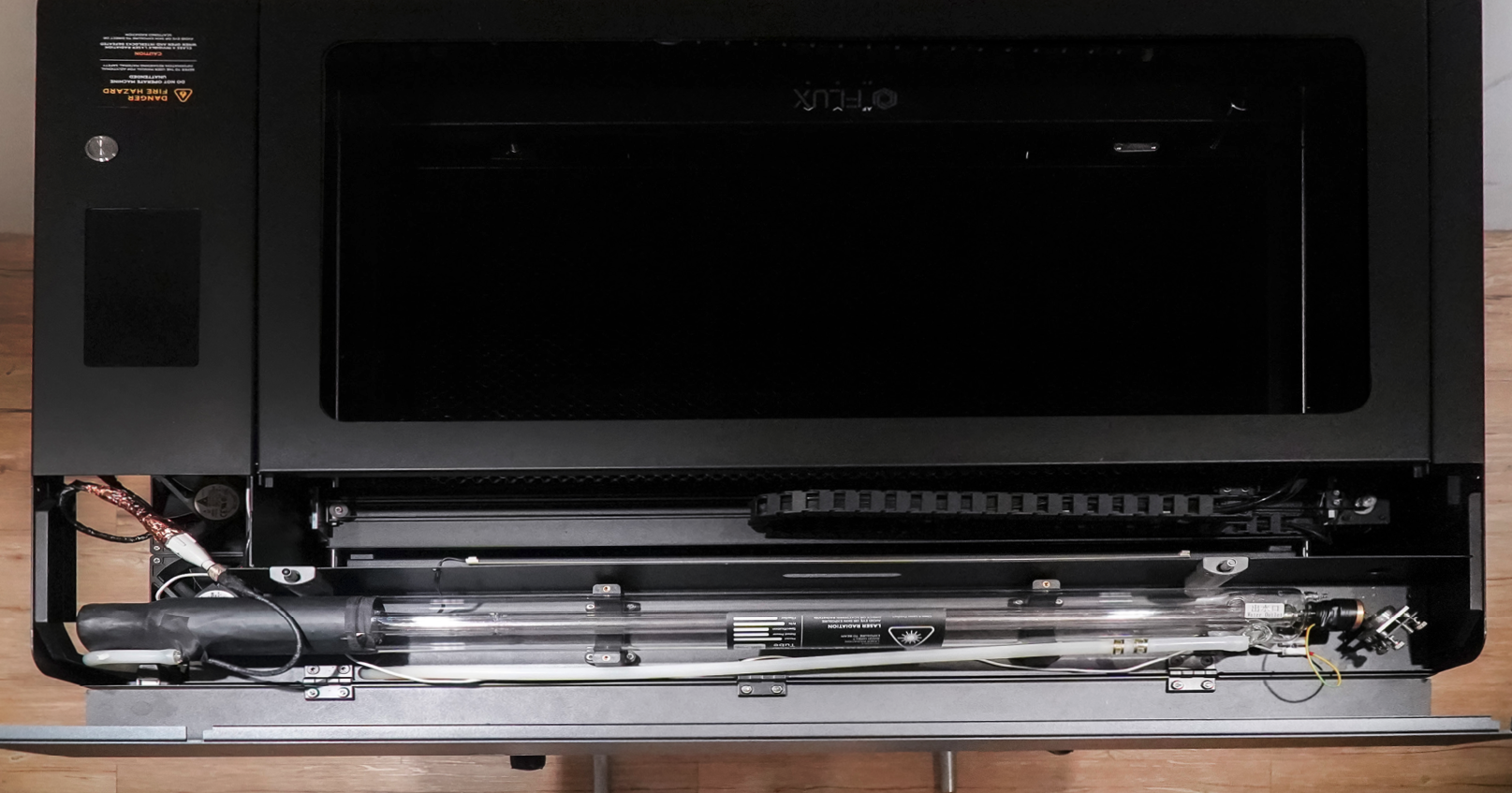

a. Coloque el tubo láser según la imagen

b. Retire el tapón de la tubería de agua en el lado de alto voltaje y conecte la tubería de agua al tubo láser

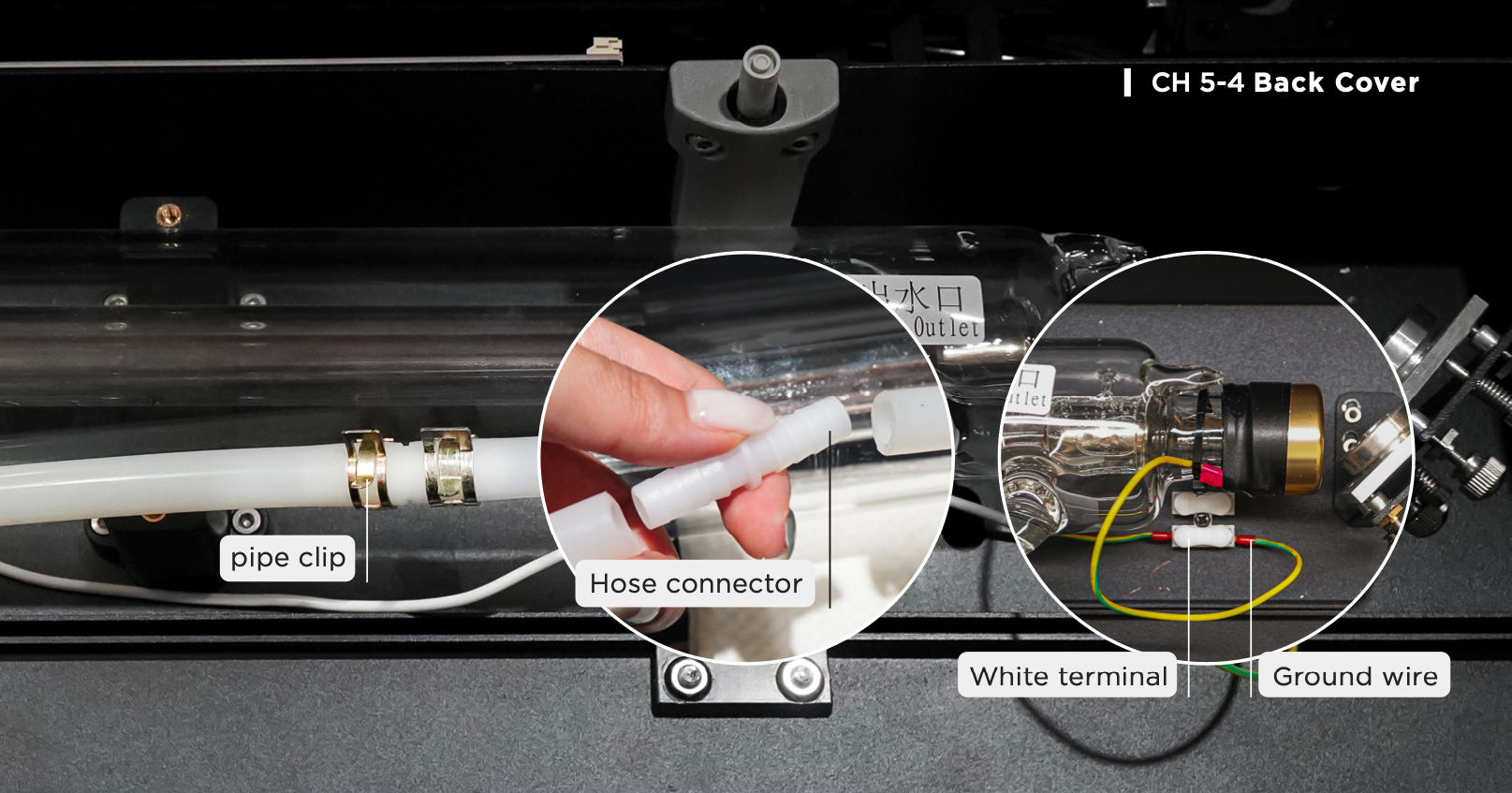

c. Muévase al lado de bajo voltaje > Retire el tapón de la tubería > Coloque la abrazadera de la tubería en la tubería de agua más corta > Inserte el conector de la manguera > Use los alicates de punta para mover las abrazaderas de la tubería hacia el lado de conexión para evitar fugas de agua.
d. Presione el terminal blanco e inserte el cable de tierra > Suelte el terminal blanco > Tire suavemente del cable de tierra para verificar si está firmemente conectado.

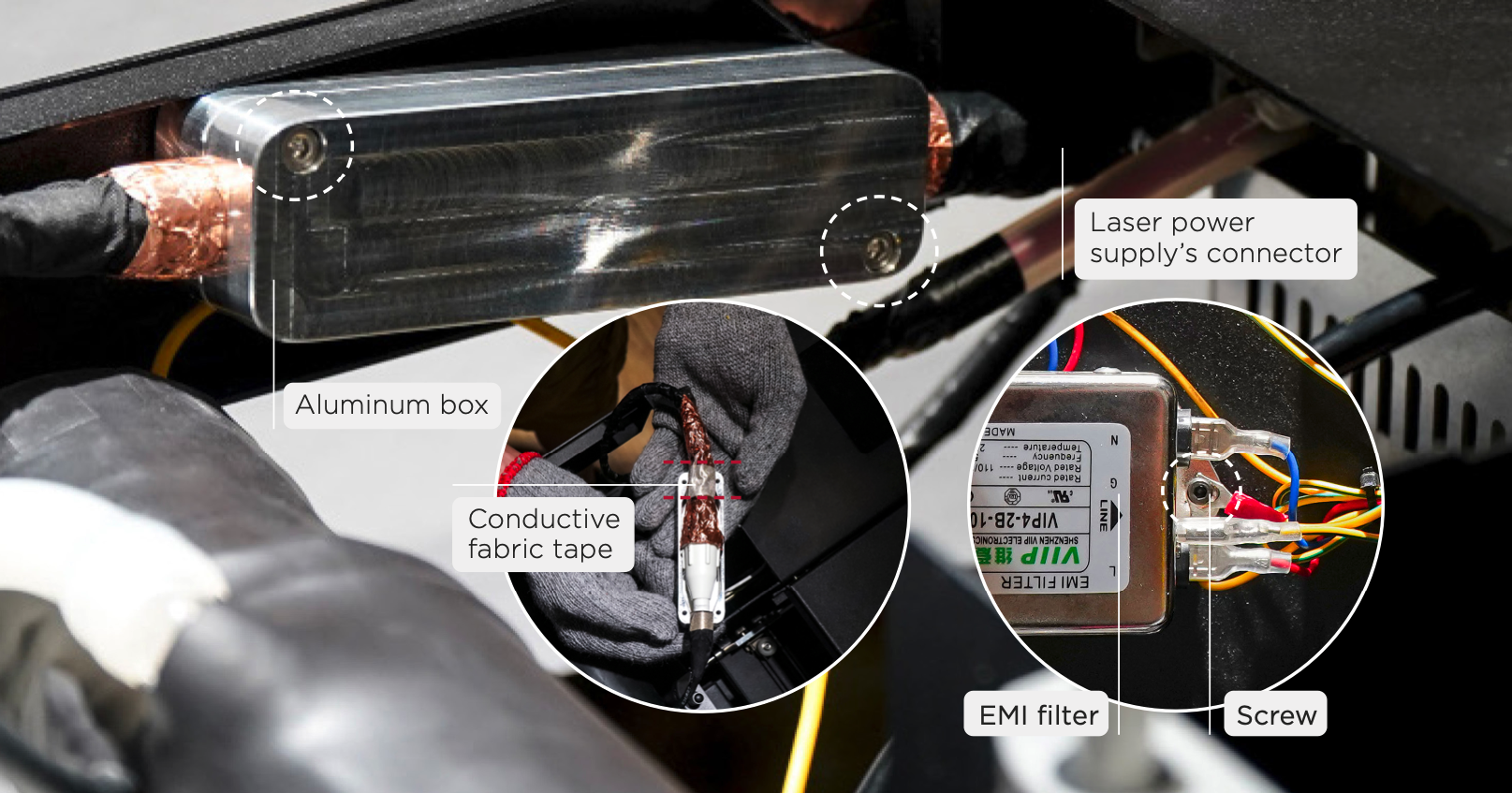

6. Aplique cinta de tela conductora; instale la caja de aluminio y la conexión del cable de tierra

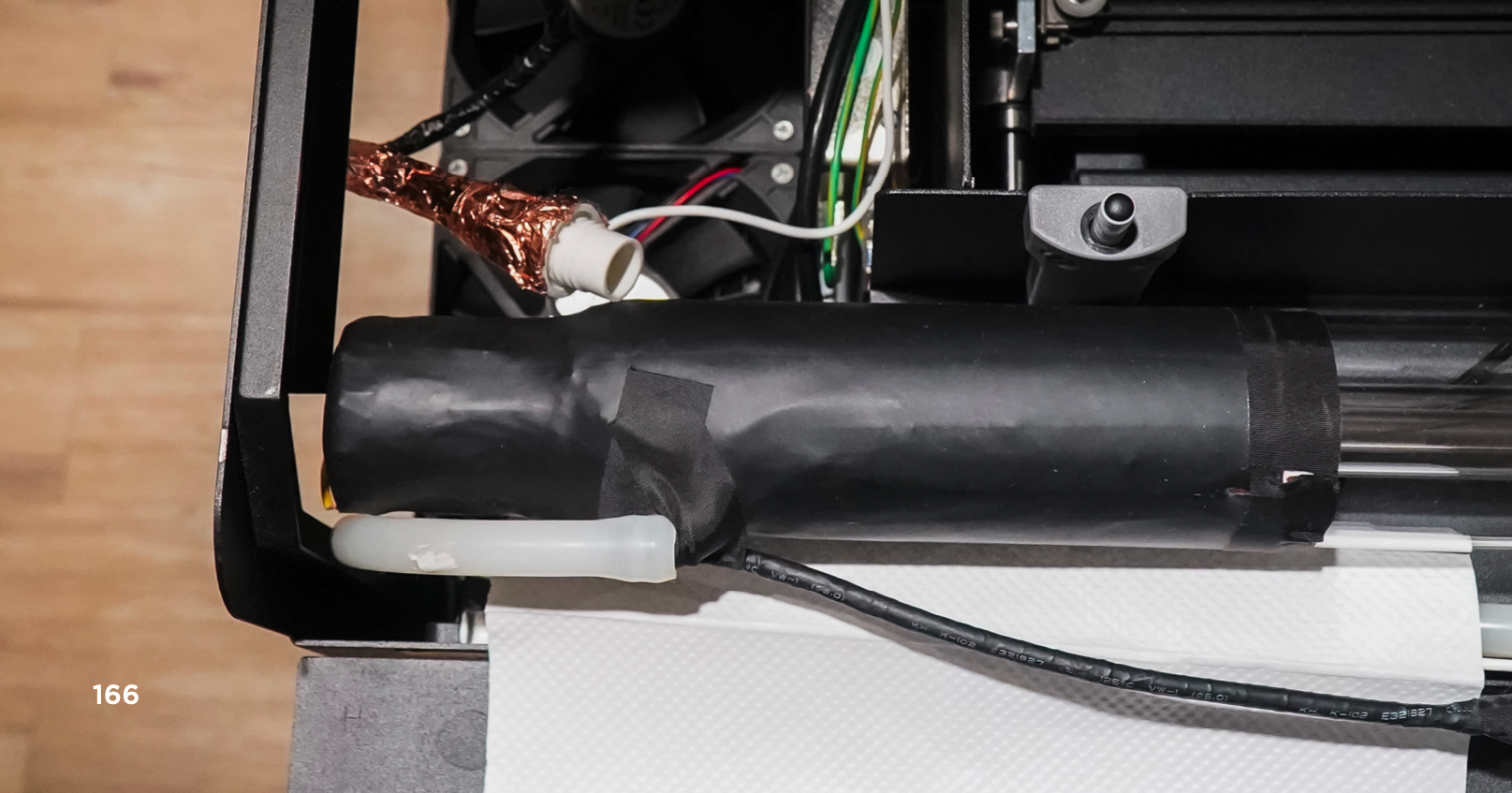

a. Conecte el conector blanco en el lado de alto voltaje y aplique la cinta de tela conductora en el conector de la fuente de alimentación láser
b. Coloque el conector blanco en la caja de aluminio, móntelo en la cubierta y apriete los tornillos con una llave Allen de 2.5mm. (La caja se puede colocar aleatoriamente en el espacio siempre que el cable y los alambres no estén doblados o torcidos).
c. Inserte el cable de tierra en el lado de alto voltaje del tubo láser en la posición de los tornillos en el filtro EMI > Apriete el tornillo.

7. Apriete los soportes del tubo láser

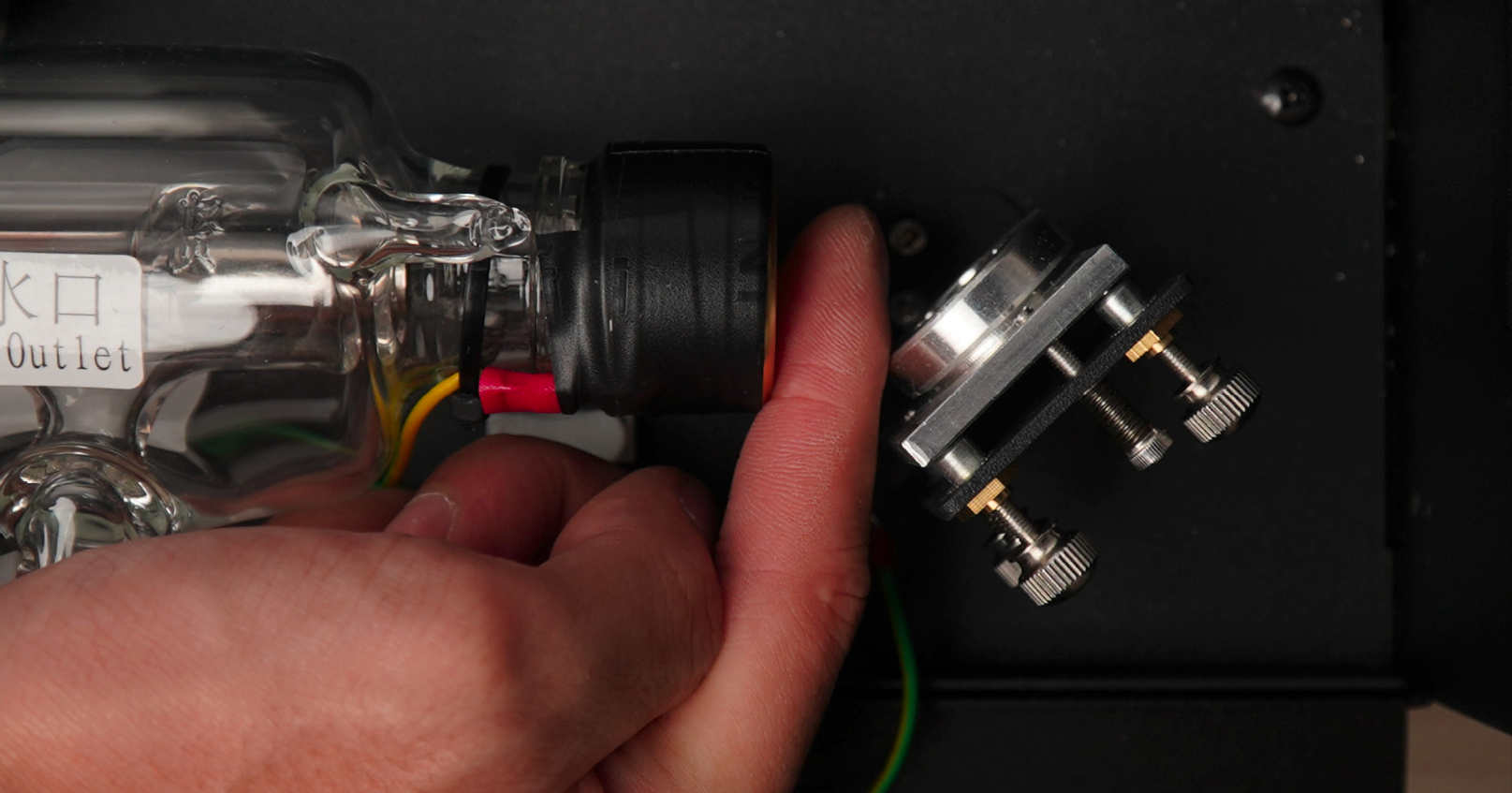

a. Coloque el tubo láser en su posición, dejando una distancia de un dedo entre el extremo de la cola, aproximadamente 15mm desde el extremo del tubo láser hasta el primer espejo reflectante > Asegúrese de que no haya pliegues o torceduras en las mangueras de agua

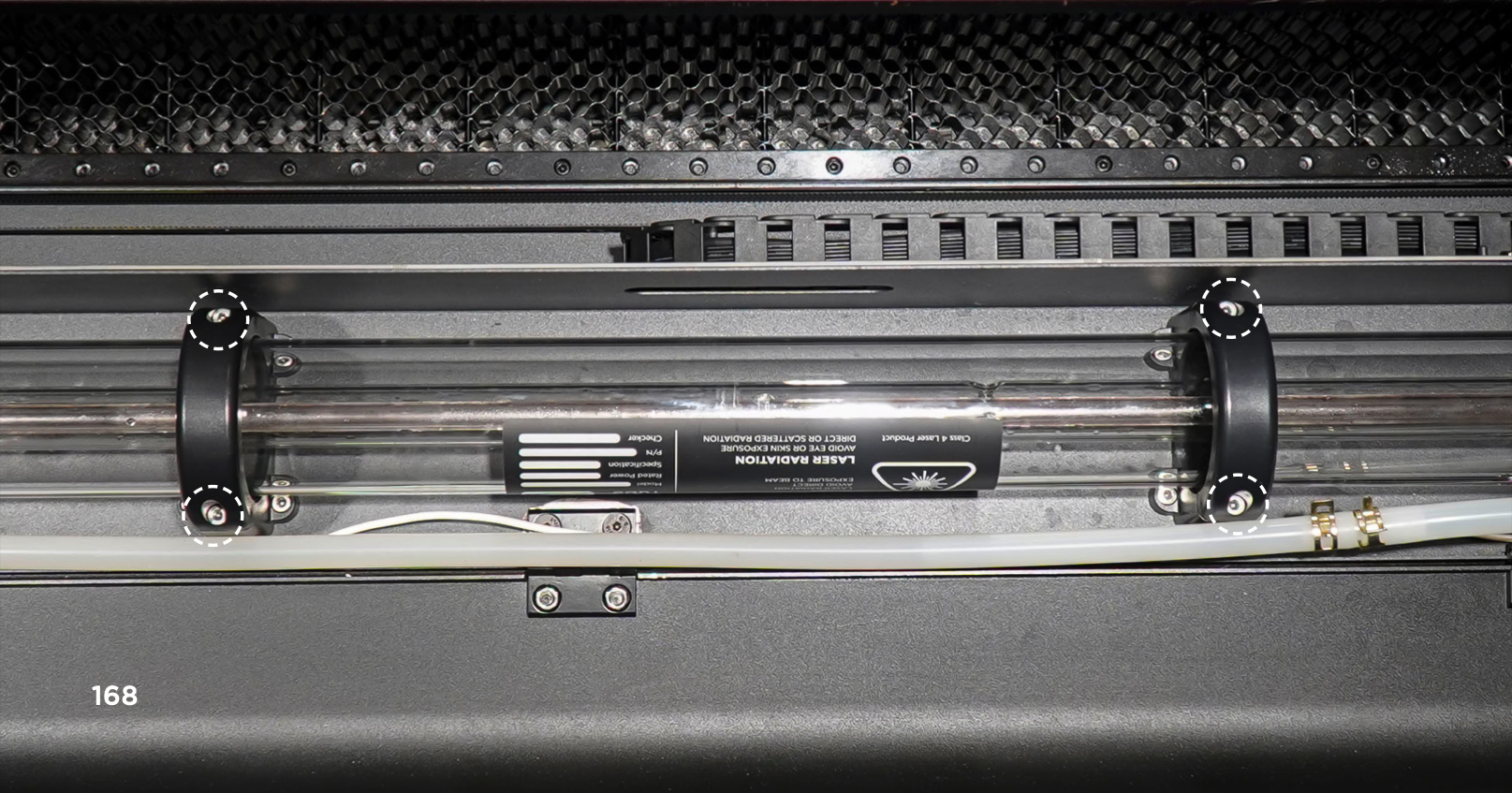

b. Use la llave Allen de 3mm para apretar un total de 4 tornillos en los soportes del tubo láser > Agite suavemente el tubo láser para asegurarse de que no se desplace.

8. Conecte el cable de alimentación y encienda la máquina

Después de confirmar que la instalación es correcta, puede conectar el cable de alimentación y encender el motor.

9. Saque la bomba de agua

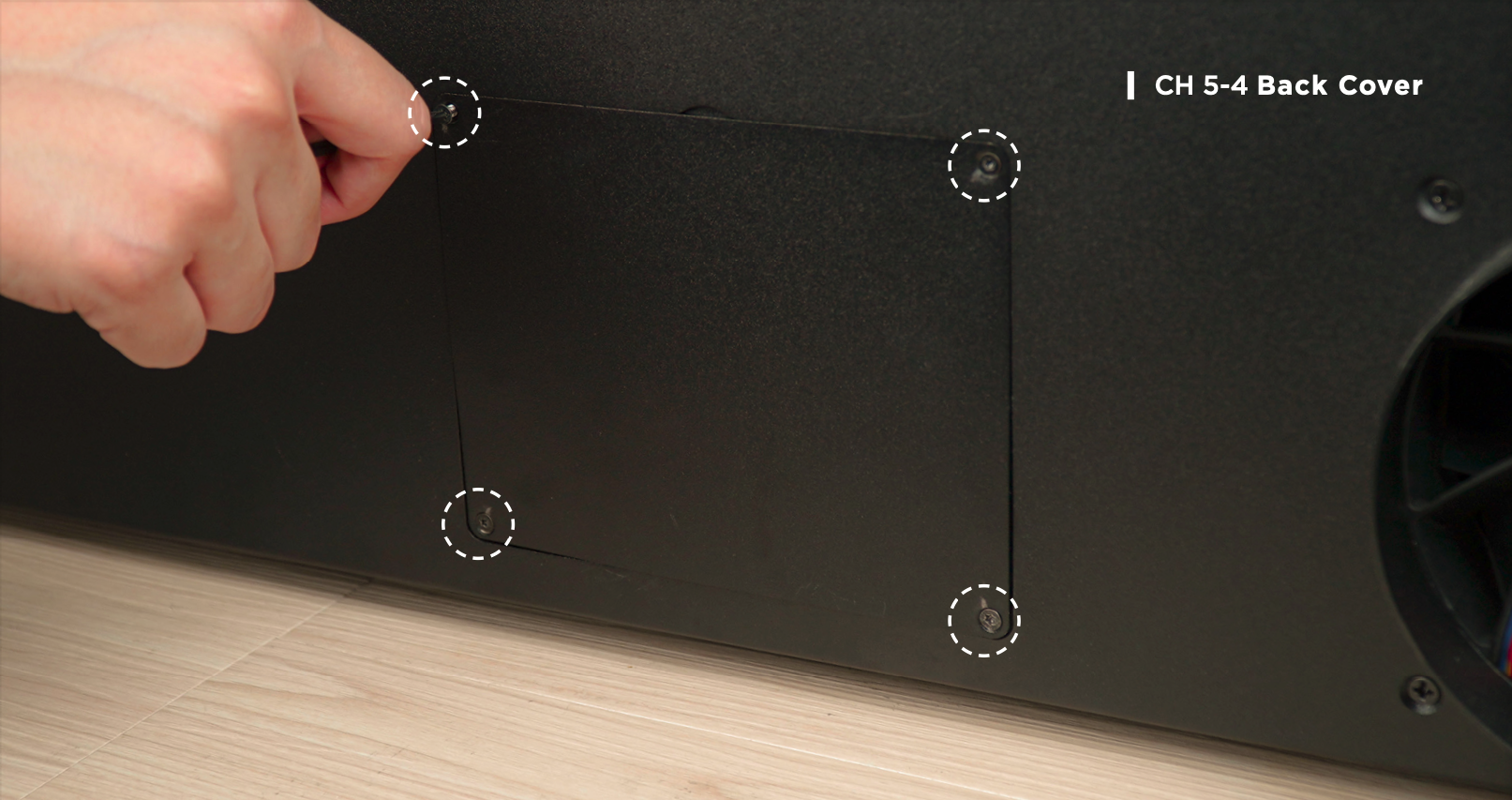

Use un destornillador Torx para aflojar cuatro tornillos en la cubierta de la bomba de agua > Saque la bomba de agua.

10. Agregando el agua

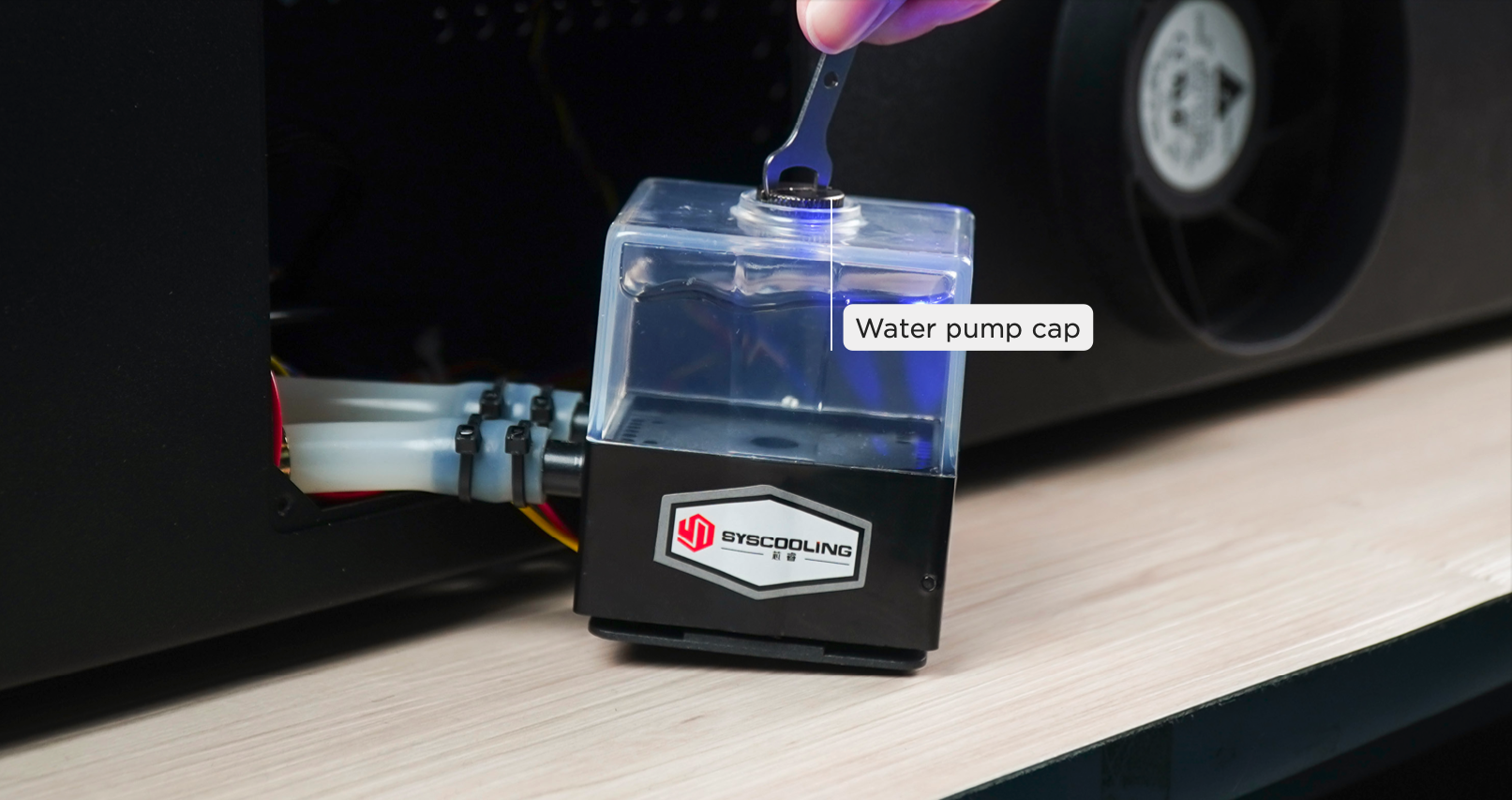

1. Use la llave de doble cabeza para abrir la tapa de la bomba de agua
2. Coloque el embudo

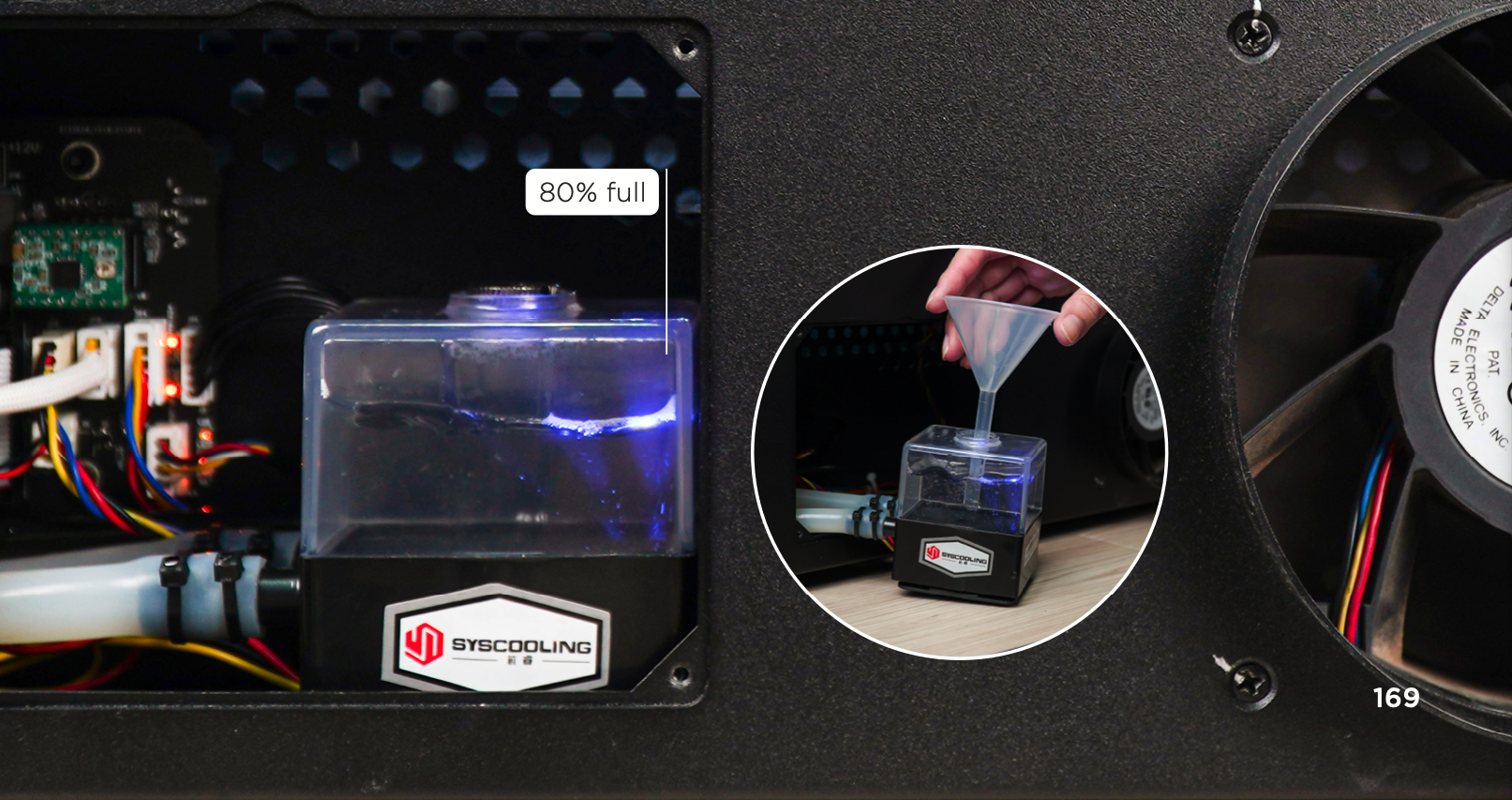

3. Llene la bomba de agua con agua destilada
4. Haga clic en "MANTENIMIENTO" en la pantalla
5. Haga clic en "Bomba" después de que el cabezal láser haya terminado el posicionamiento de los ejes X e Y.
6. El agua de refrigeración comenzará a entrar en el tubo láser y el nivel de agua de la bomba de agua descenderá. Siga añadiendo agua hasta que el nivel de la bomba de agua alcance el 80% del tanque de agua y el nivel de agua ya no descienda debido a la adición en el tubo láser.

11. Apriete la tapa de la bomba de agua y vuelva a colocar la cubierta

1. Use la llave de doble cabeza para apretar la tapa de la bomba de agua
2. Coloque la bomba en su lugar original
3. Apriete los cuatro tornillos de la cubierta de la bomba de agua con el destornillador Torx.



⚠️
1. Asegúrese de que no haya pliegues o torceduras en las mangueras de agua que afecten al flujo de agua.
2. Utilice agua destilada para evitar que las impurezas afecten al efecto de refrigeración por agua.
3. Demasiadas burbujas de aire dentro del tubo láser afectarán a la eficiencia de disipación de calor. Se recomienda llenar el agua a más del 80% o presionar la manguera de agua al añadir agua, para que sea menos probable que se produzcan burbujas de aire.
4. Observe cuidadosamente el nivel de agua para evitar desbordamientos.
5. No toque el área cerca del lado de alto voltaje del tubo láser después de enchufar el cable de alimentación para evitar descargas eléctricas.
6. Cuando utilice la página "MANTENIMIENTO", evite tocar el interruptor láser o poner la mano en el extremo del tubo láser.
7. Si la bomba de agua no se puede activar, póngase en contacto con su distribuidor.
8. Después de mover el tubo láser, Alineación de la Trayectoria Óptica debe llevarse a cabo.
