Frecuencia recomendada
Una vez cada 3 meses
Notas: IPara evitar la rotura del tubo láser de vidrio debido al calor generado durante la excitación del láser y la obstrucción de la bomba de agua, es necesario mantener el efecto de refrigeración con suficiente agua destilada.
Vídeo
Elementos necesarios
Preparación propia:
1｜Alicates de punta fina
2｜Toalla de papel o trapo
3｜Recipiente para agua
Incluido en la caja de accesorios:
4｜Destornillador Torx
5｜Llave Allen de 3mm
6｜Llave de doble cabeza
7｜Embudo
Pasos de mantenimiento
0. Desenchufe la alimentación
- Apague la máquina y desconecte el cable de alimentación antes de cambiar o añadir agua.

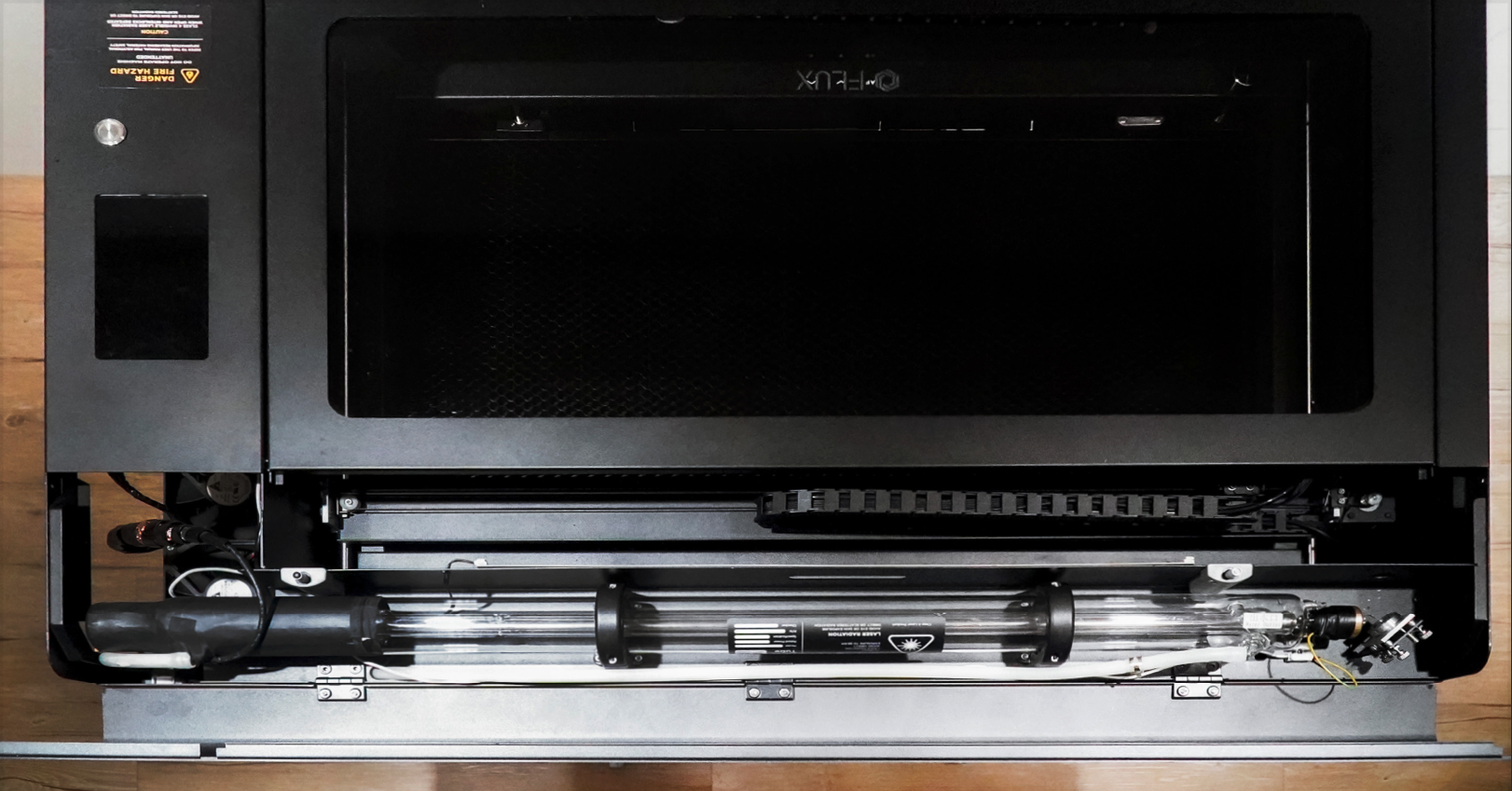

- Utilice un destornillador Torx para quitar los dos tornillos a ambos lados de la cubierta trasera y, a continuación, levante la cubierta.
- El tubo láser tiene dos extremos: el lado de alto voltaje está cerca de la pantalla y el lado de bajo voltaje está cerca del espejo reflectante.
- Si el agua no está demasiado sucia, puede omitir los pasos 1 y 2. No obstante, recuerde que la trayectoria óptica debe realinearse después de mover el tubo láser.
1. Desconecte los cables del tubo láser

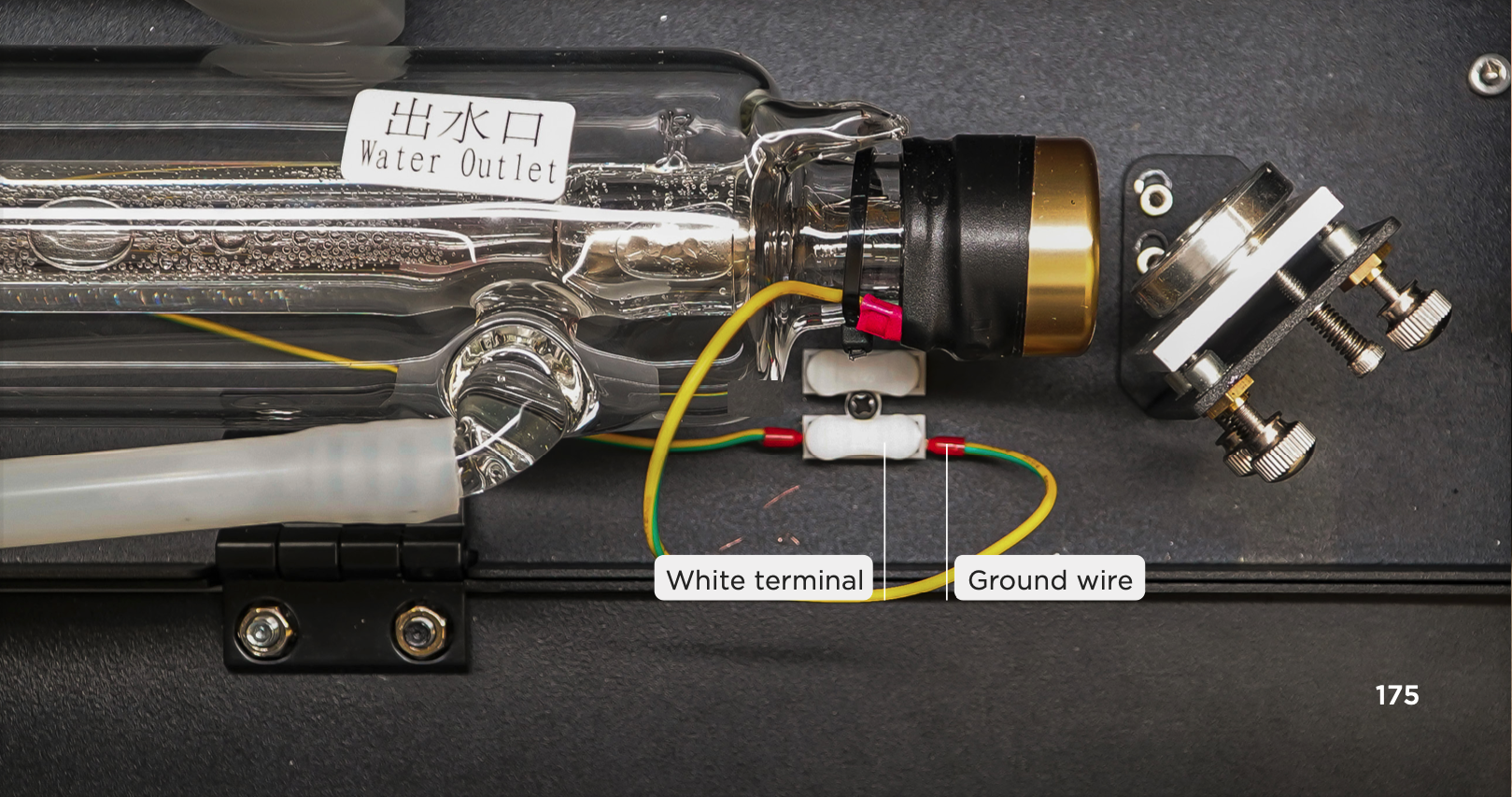

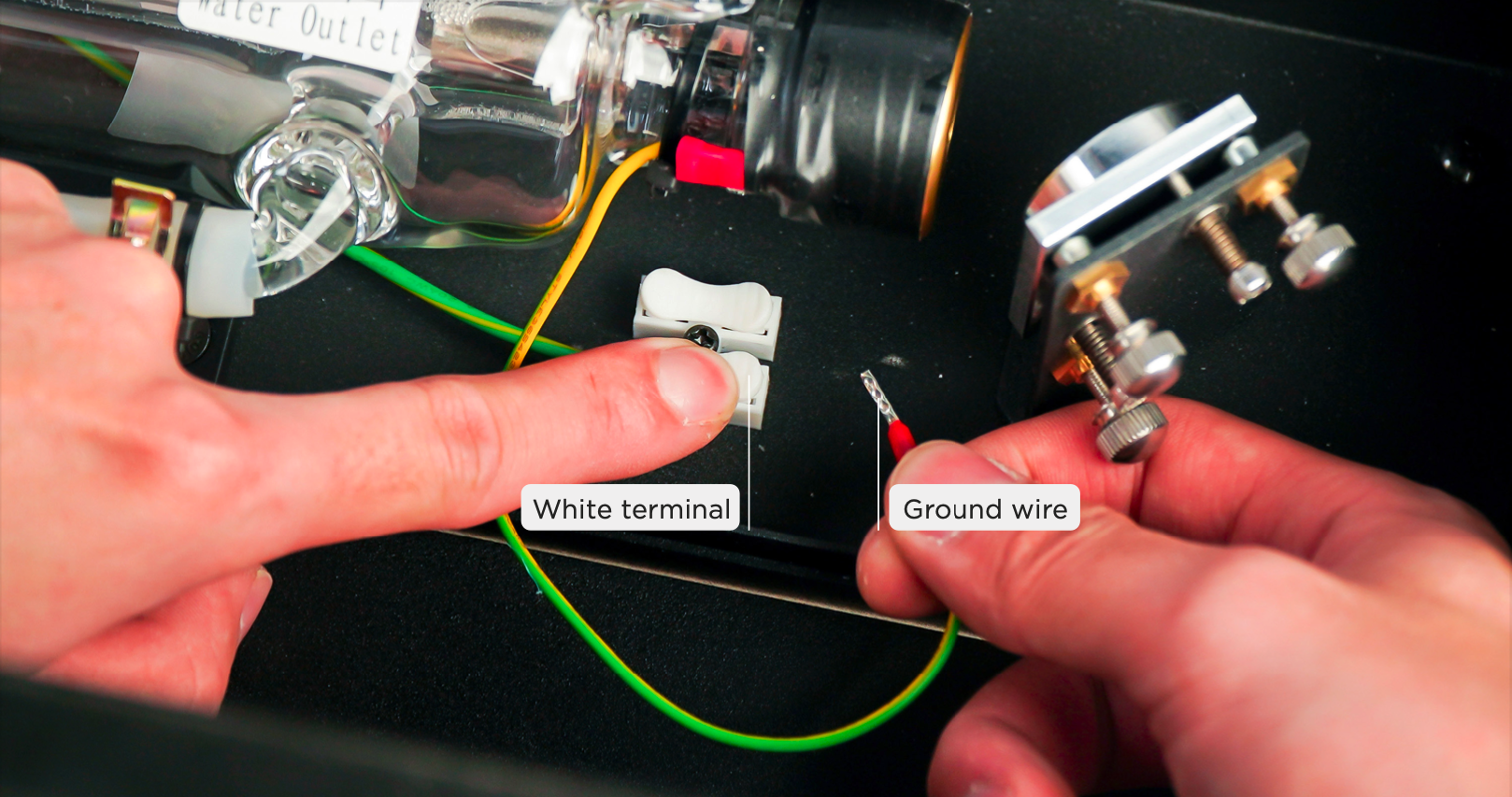

a. Presione el terminal blanco y extraiga el cable de tierra (Foto superior).
2. Retire los soportes del tubo láser

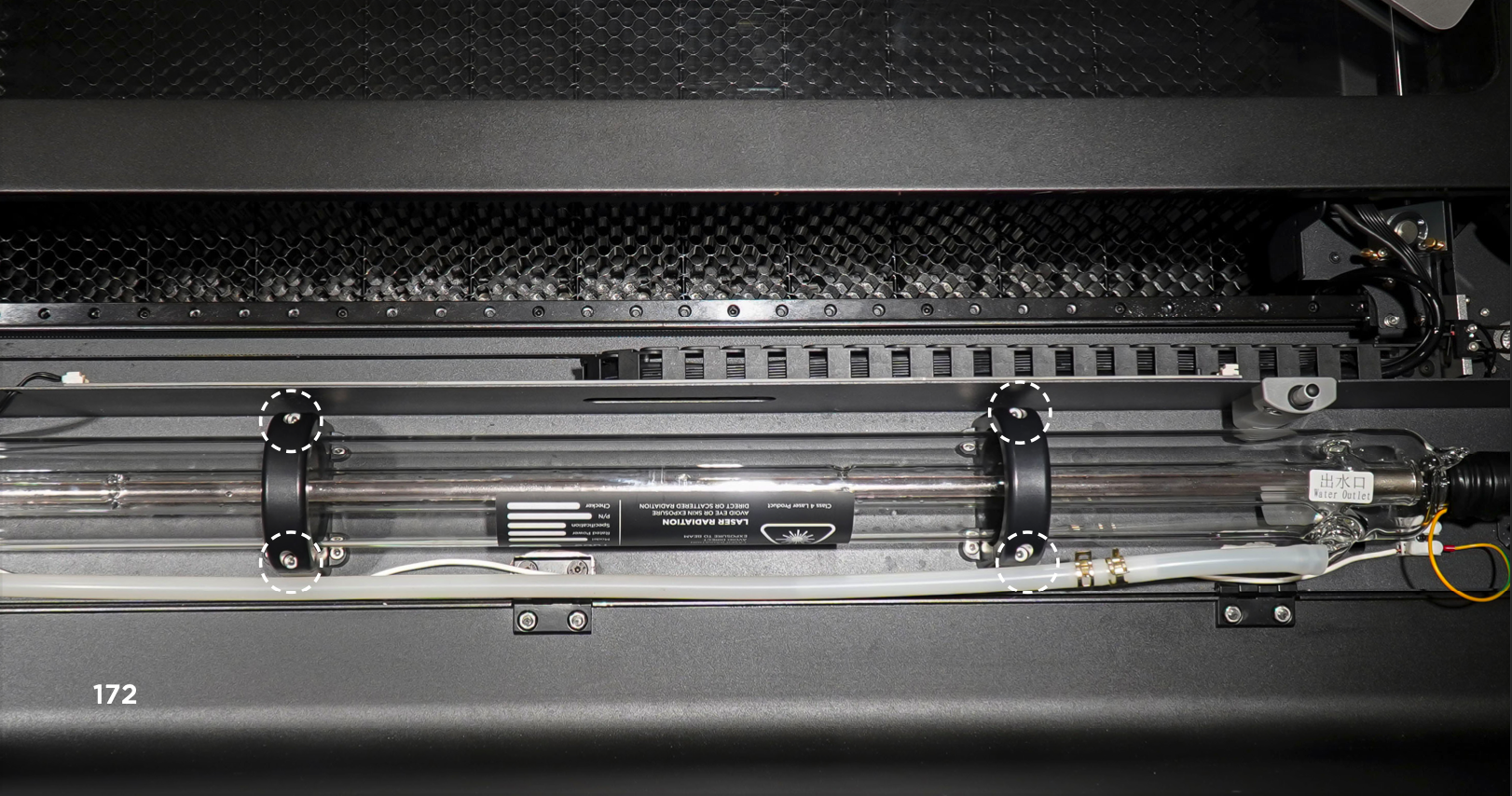

Utilice una llave Allen de 3 mm para aflojar un total de 4 tornillos en los soportes del tubo láser (Foto inferior).
3. Retire el tubo láser para drenar el agua

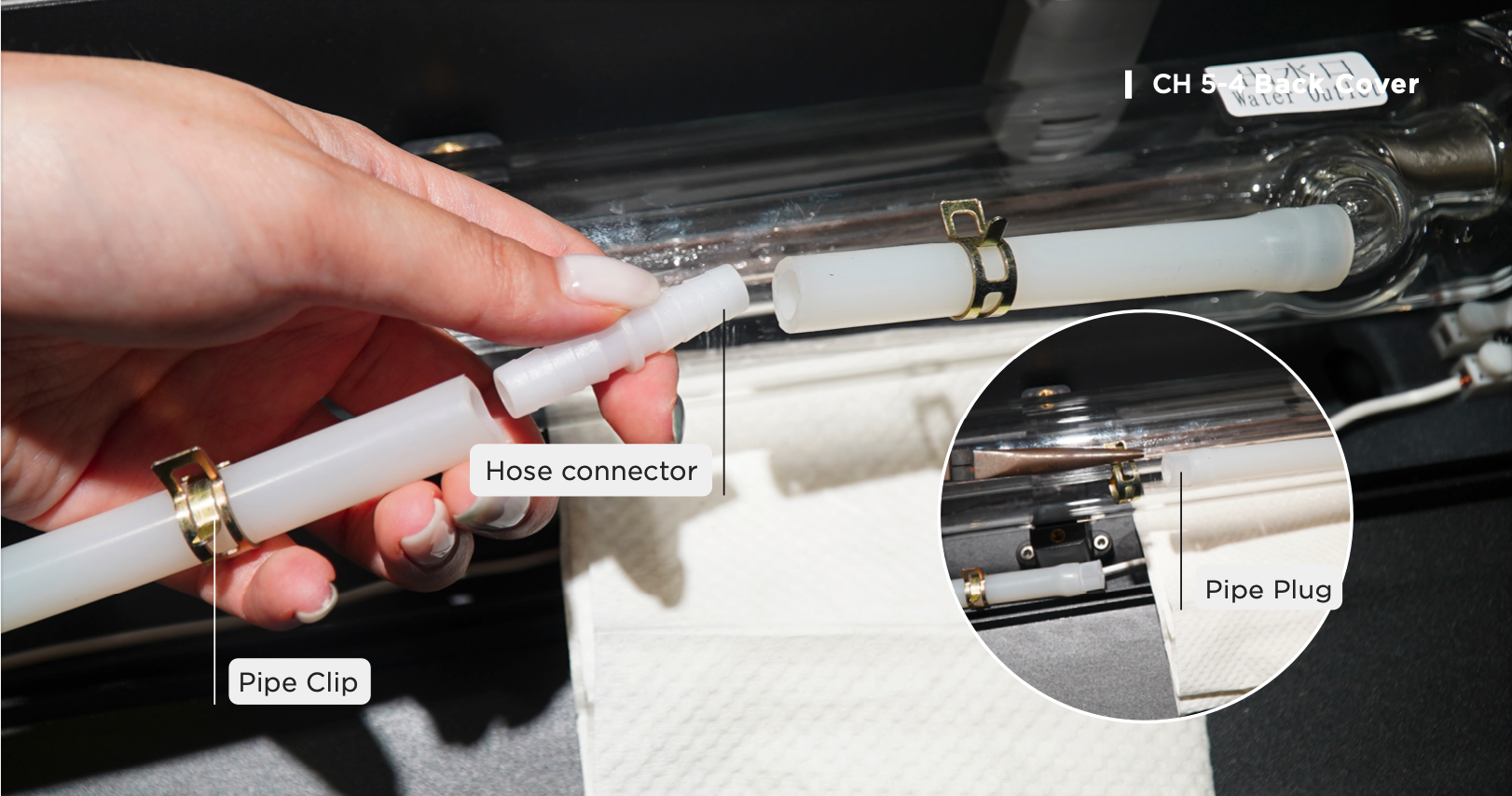

a. Coloque una toalla o papel absorbente debajo del tubo láser en caso de fugas (Tenga en cuenta la posición y el ángulo del tubo láser) > Aleje ambas abrazaderas de la tubería del conector de la manguera con los alicates de punta fina > Retire la junta de una de las mangueras e inserte inmediatamente el tapón de la manguera > Repita lo mismo para la otra manguera >
b. Arrastre la manguera más larga hasta la parte inferior (lado de alto voltaje) de la máquina y coloque la abertura en el recipiente de agua > Retire el tapón de la manguera para drenar el agua (Cuando la salida de agua en el lado de bajo voltaje está más baja que el lado de alto voltaje, el agua se drenará debido al efecto sifón) >
c. Levante el tubo láser para drenar el agua por completo. (Omita este paso si decide no mover el tubo).
4. Vuelva a colocar el tubo láser y conéctelo a la manguera

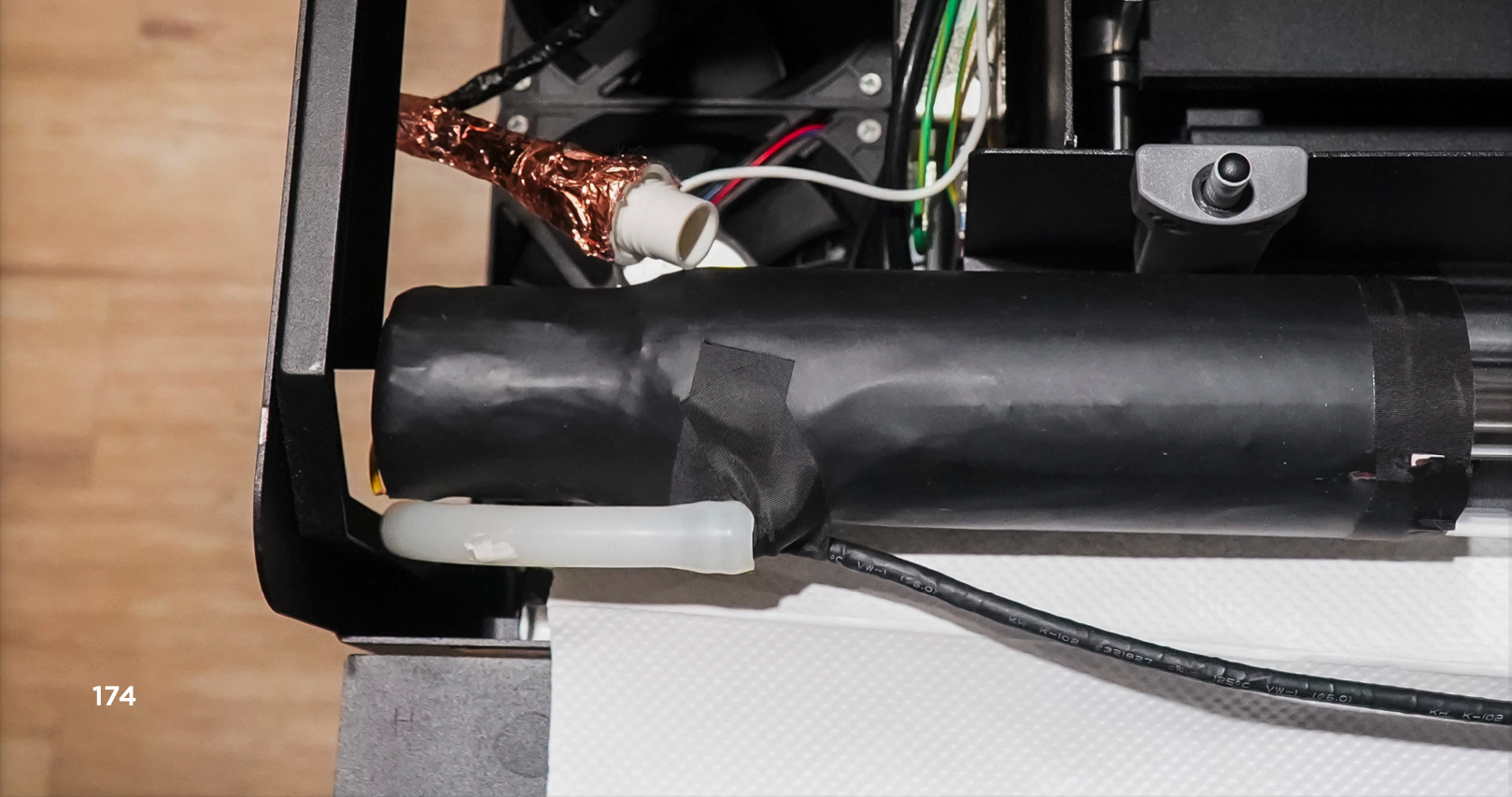

a. Coloque el tubo láser en la posición mostrada en la foto superior (Omita este paso si decide no mover el tubo láser).
b. Retire el tapón del lado de alto voltaje y coloque la manguera.

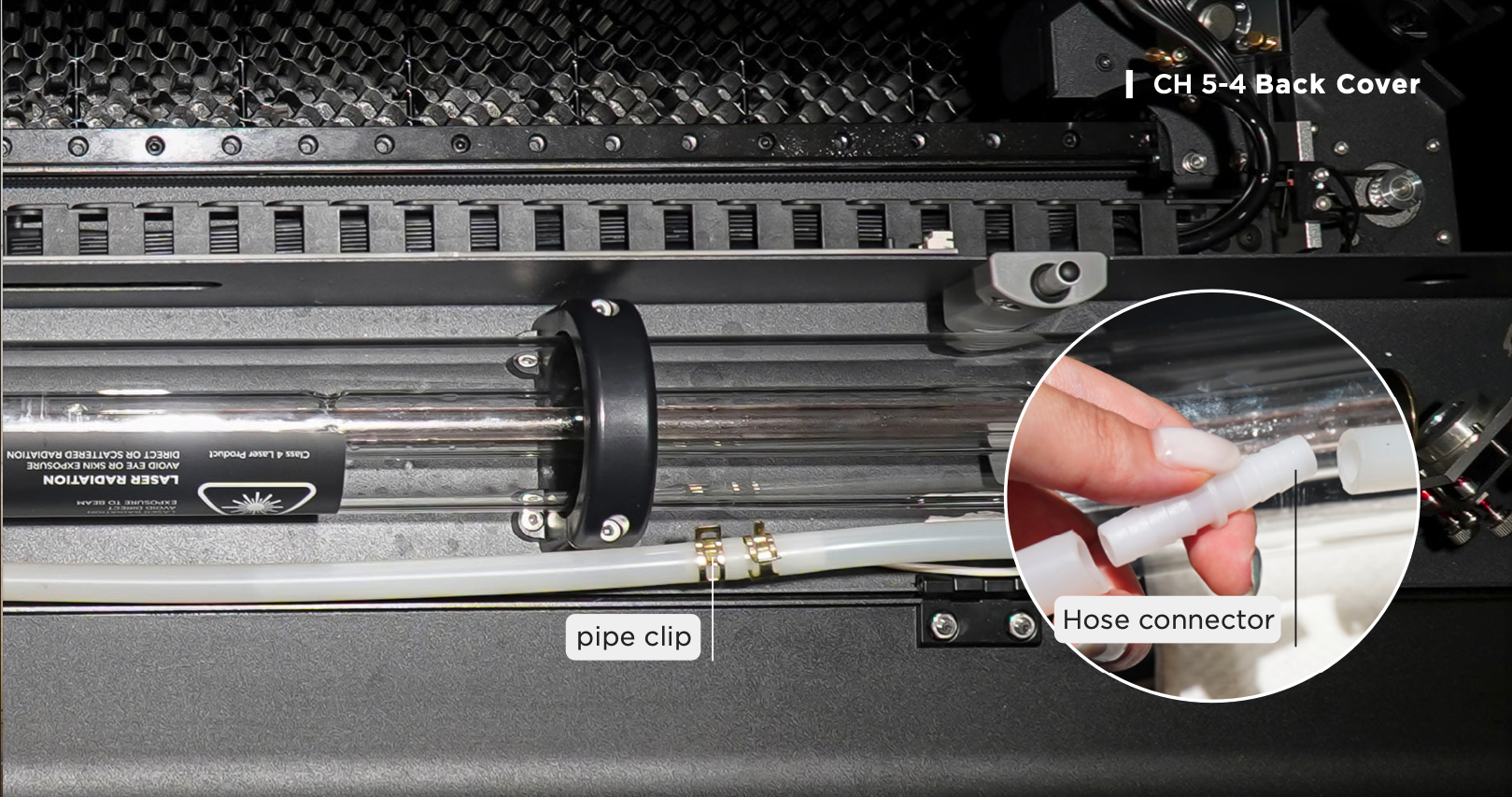

c. En el lado de bajo voltaje: Coloque la abrazadera en la manguera más corta > Retire el tapón > Inserte la junta en ambas mangueras > Acerque las dos abrazaderas entre sí para evitar fugas.
5. Conecte el cable de tierra del tubo láser

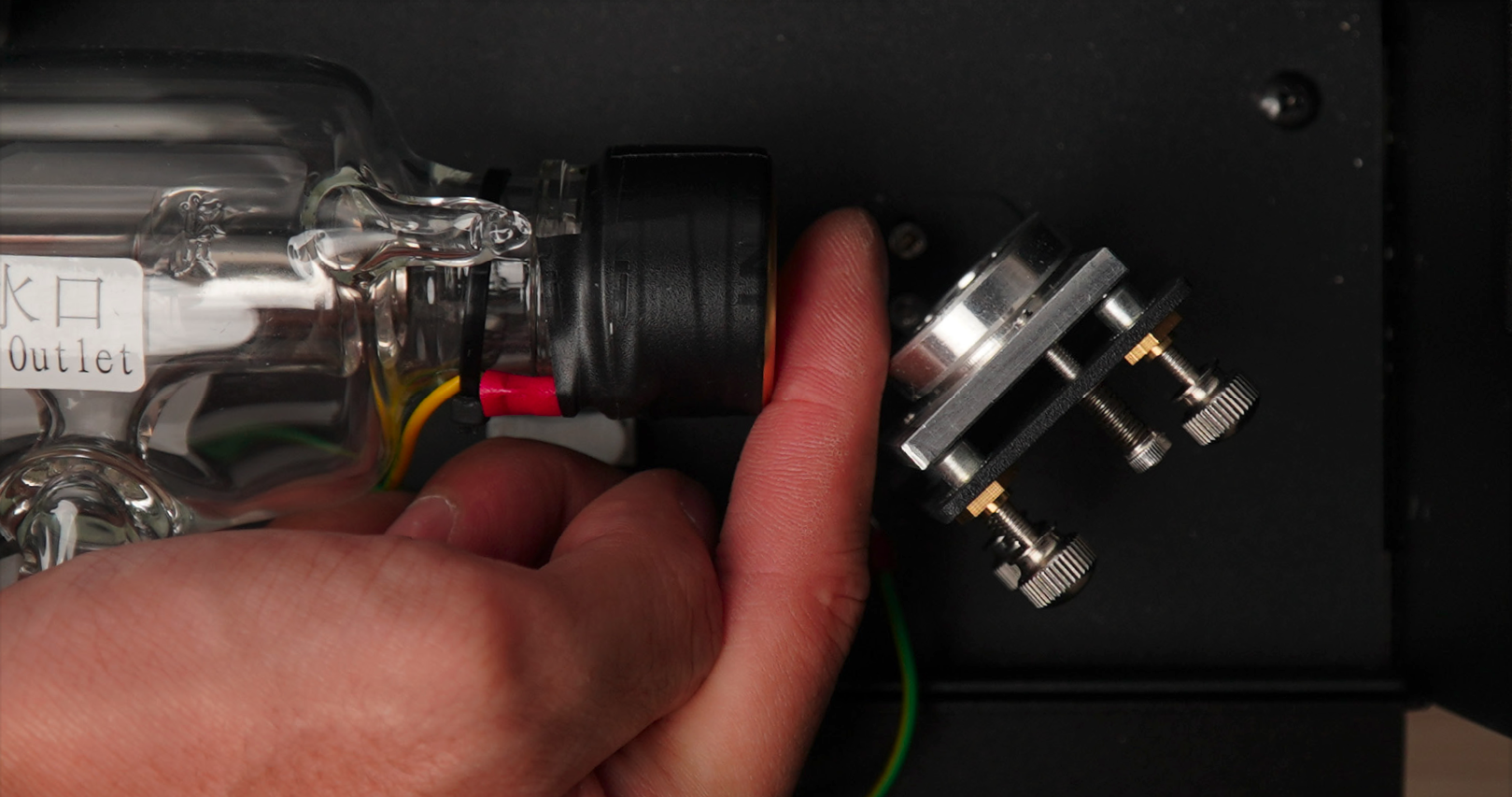

a. Al lado de bajo voltaje > Presione el terminal blanco e inserte el cable de tierra > Suelte el terminal blanco > Tire suavemente del cable para comprobar que está firmemente conectado.
6. Fije los soportes del tubo láser
Asegúrese de que la distancia entre el tubo láser y el primer espejo reflectante sea de aproximadamente 15 mm (el ancho de un dedo)
7. Cable de alimentación y puesta en marcha
Conecte el cable de alimentación y encienda la máquina.
8. Extracción de la bomba de agua
9. Llenado de agua

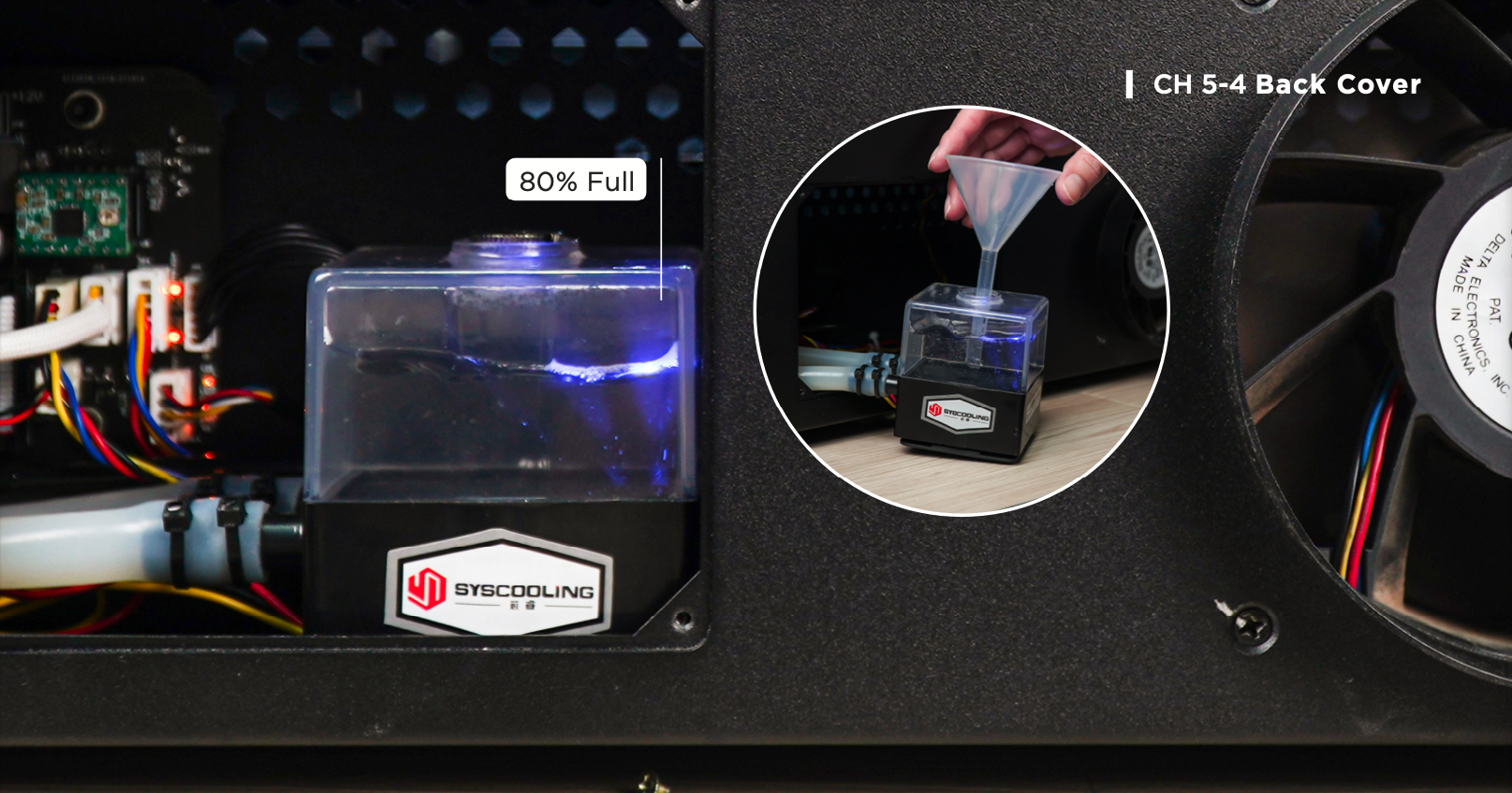

Abra la tapa de la bomba con una llave de doble cabeza > Coloque el embudo > Vierta el agua lentamente hasta llenar el 50% > Vaya al "Modo de mantenimiento" y espere a que finalice la calibración inicial > Pulse el botón "Bomba" para activar la bomba de agua > Cuando el nivel del tanque disminuya, añada más agua hasta que esté al 80% de su capacidad.
10. Cierre la tapa de la bomba de agua
Vuelva a colocar la tapa de la bomba y apriétela con fSolo con los dedos > Vuelva a colocar la bomba de agua en su posición.

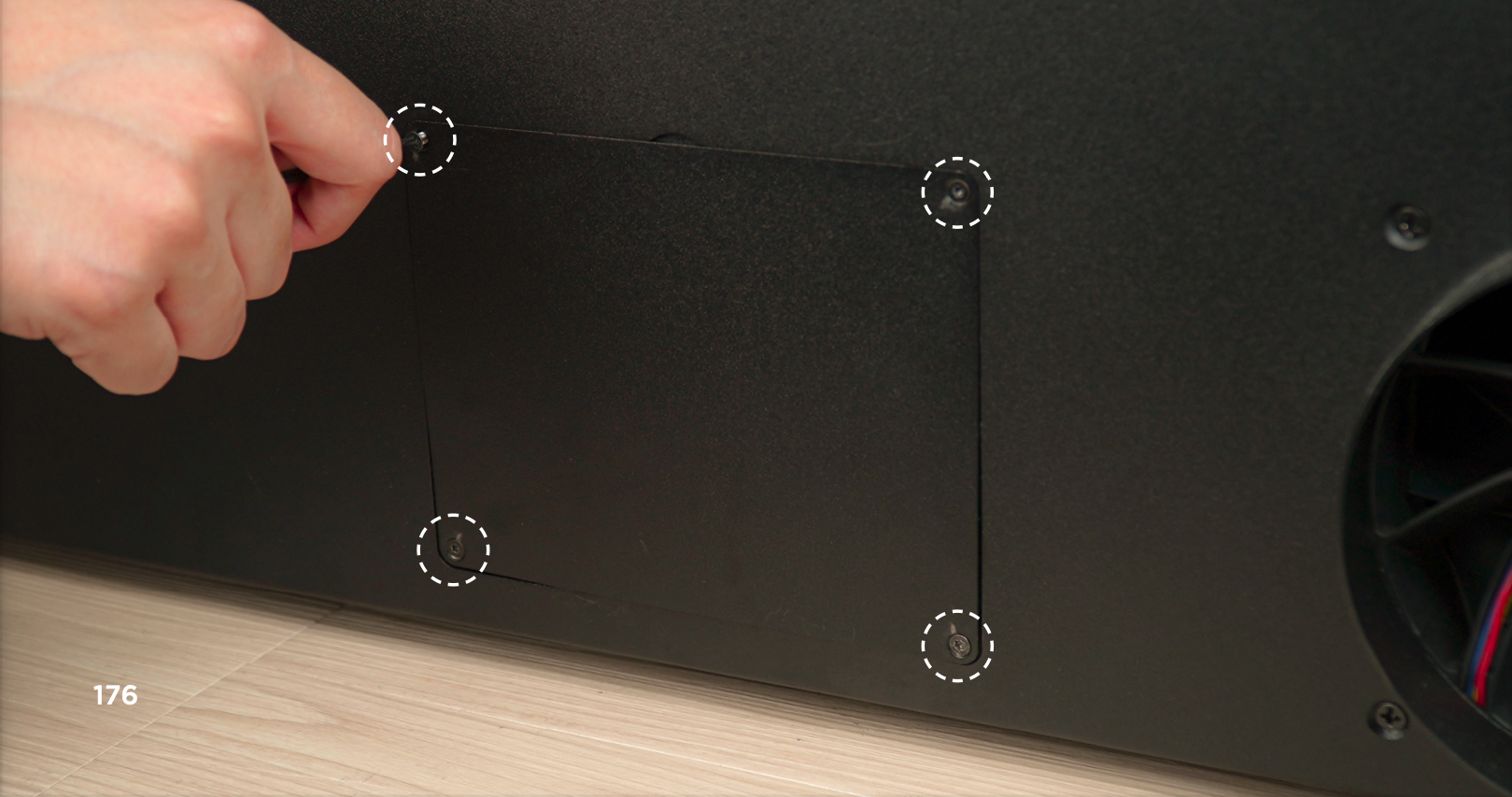

11. Vuelva a montar la placa
Fije la placa nuevamente apretando estos 4 tornillos con un destornillador Torx.
