4-15 Ajuste de precisión de la distancia focal

Por favor, siga estas instrucciones para comprobar y ajustar la distancia focal:

Paso 1:

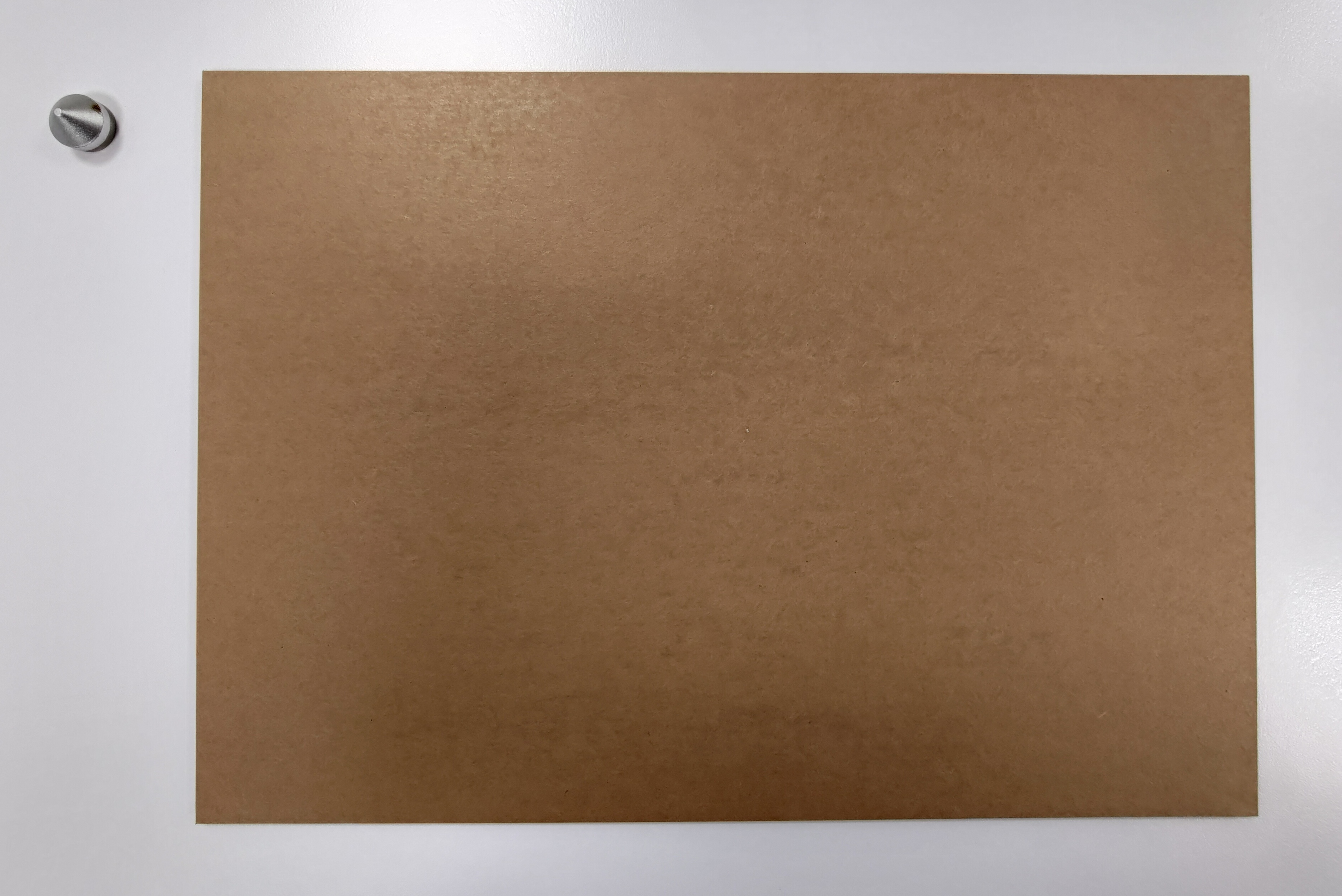

Prepare una pieza de material sólido como acrílico o madera, y un espaciador cónico que encontrará en la caja de accesorios de la máquina.

Paso 2:

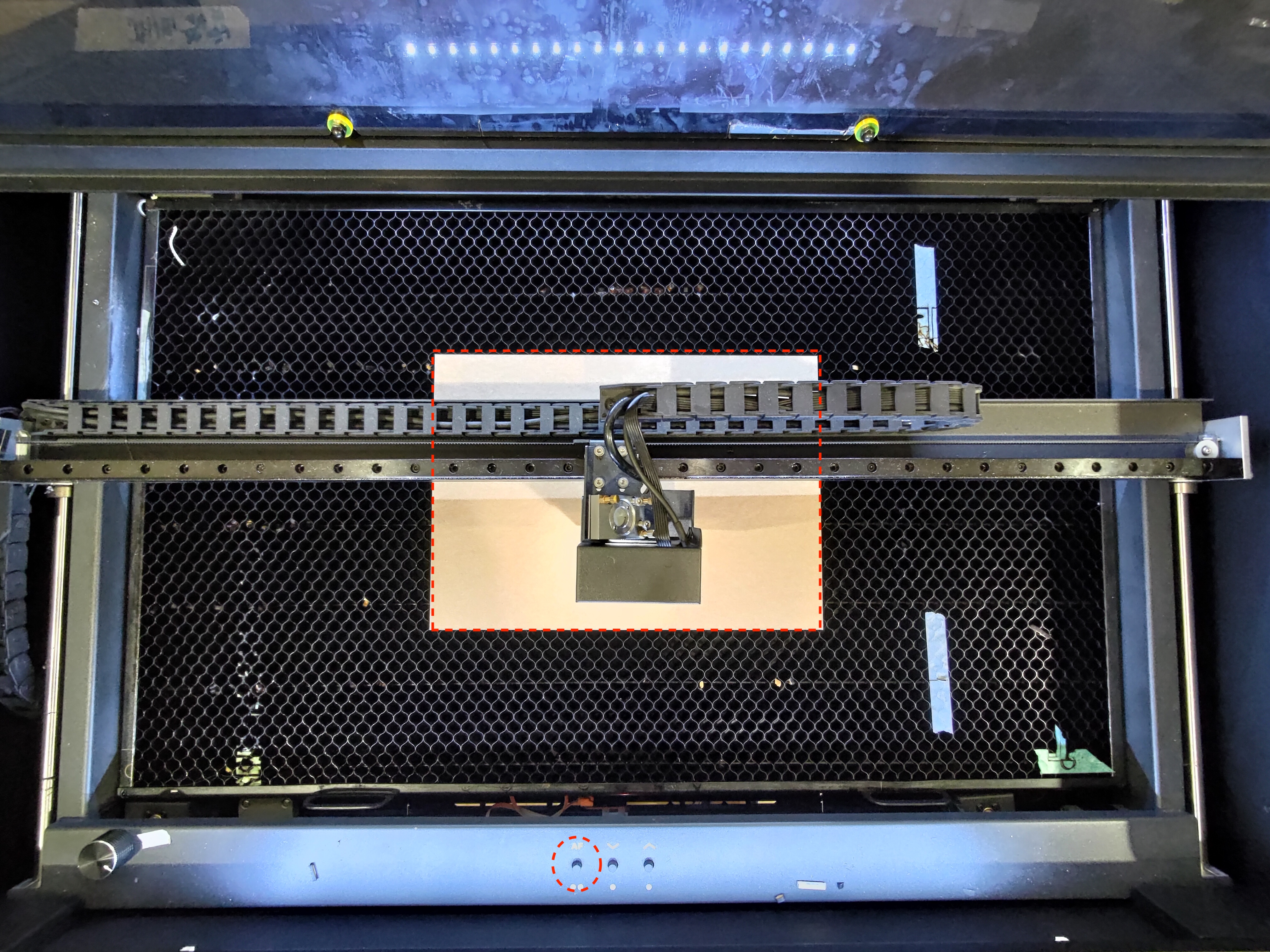

Coloque el material en el centro de la plataforma y pulse el botón "AF" dos veces para realizar el enfoque automático.

Paso 3:
Utilice el espaciador cónico (12mm) para ajustarlo en el espacio entre la punta de la boquilla y la superficie del material. Determine si la distancia focal es demasiado corta o demasiado larga.

Aceptable:

Demasiado corta:

Demasiado larga:

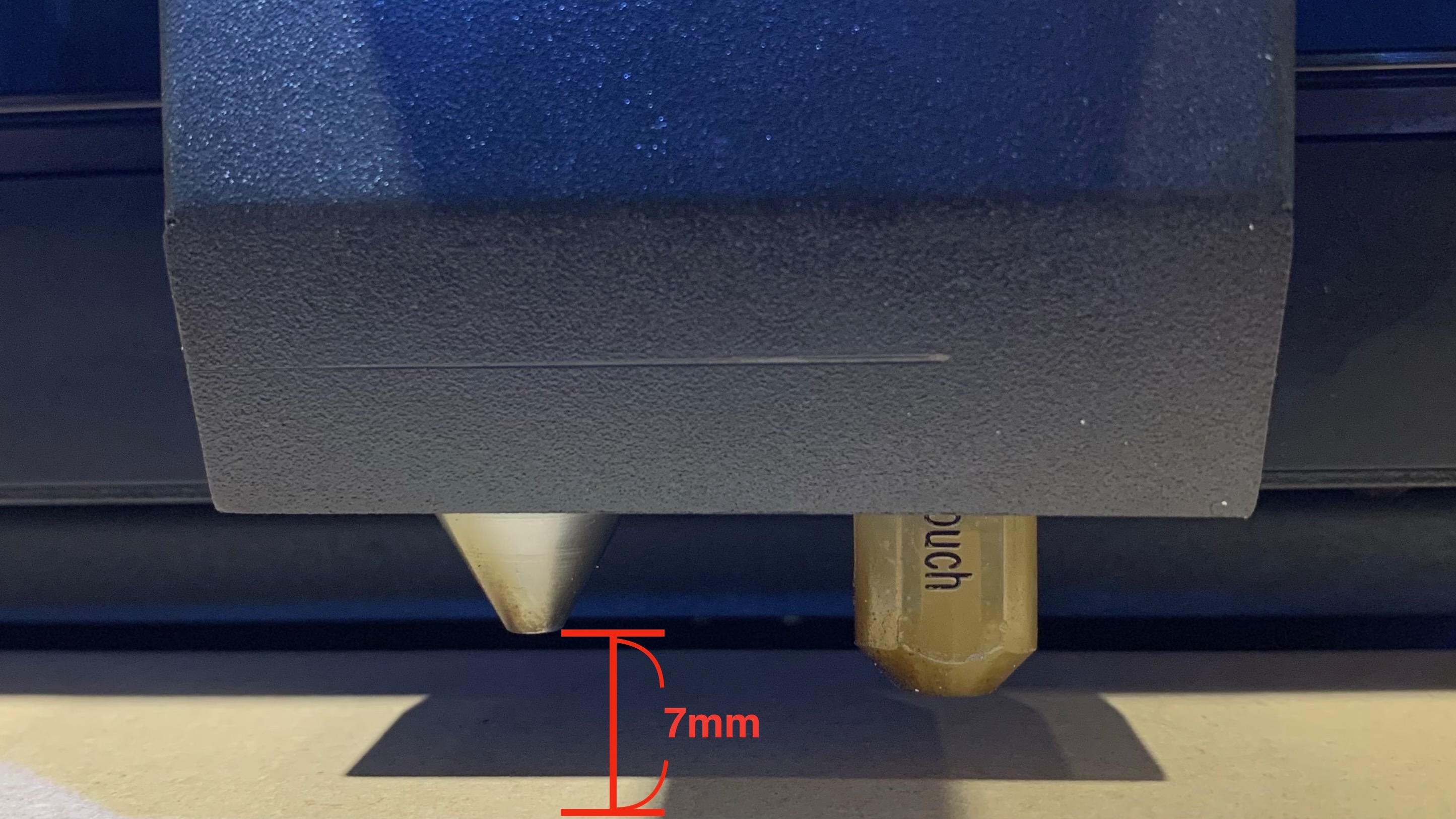

Para el accesorio de lente corta de 1.5" (Link):

Paso 4:
Vaya a la página de configuración "Corrección de error de sonda"
(Máquina >> Ajustes de hardware >> "Página siguiente" >> Corrección de error de sonda)

Paso 5:
Establecer un valor negativo ("-") bajará la plataforma en milímetros.
Establecer un valor positivo ("+") subirá la plataforma en milímetros.


Ejemplo 1:
Si el espaciador cónico no encaja, indica que la distancia es corta, por lo que deberá bajar la plataforma estableciendo un valor negativo.


Ejemplo 2:
Si el espaciador cónico encaja, pero hay mucho espacio entre la parte superior del espaciador y la punta de la boquilla, indica que la distancia es larga, por lo que deberá subir la plataforma estableciendo un valor positivo.
