4-13 Ajuste avanzado de la trayectoria óptica

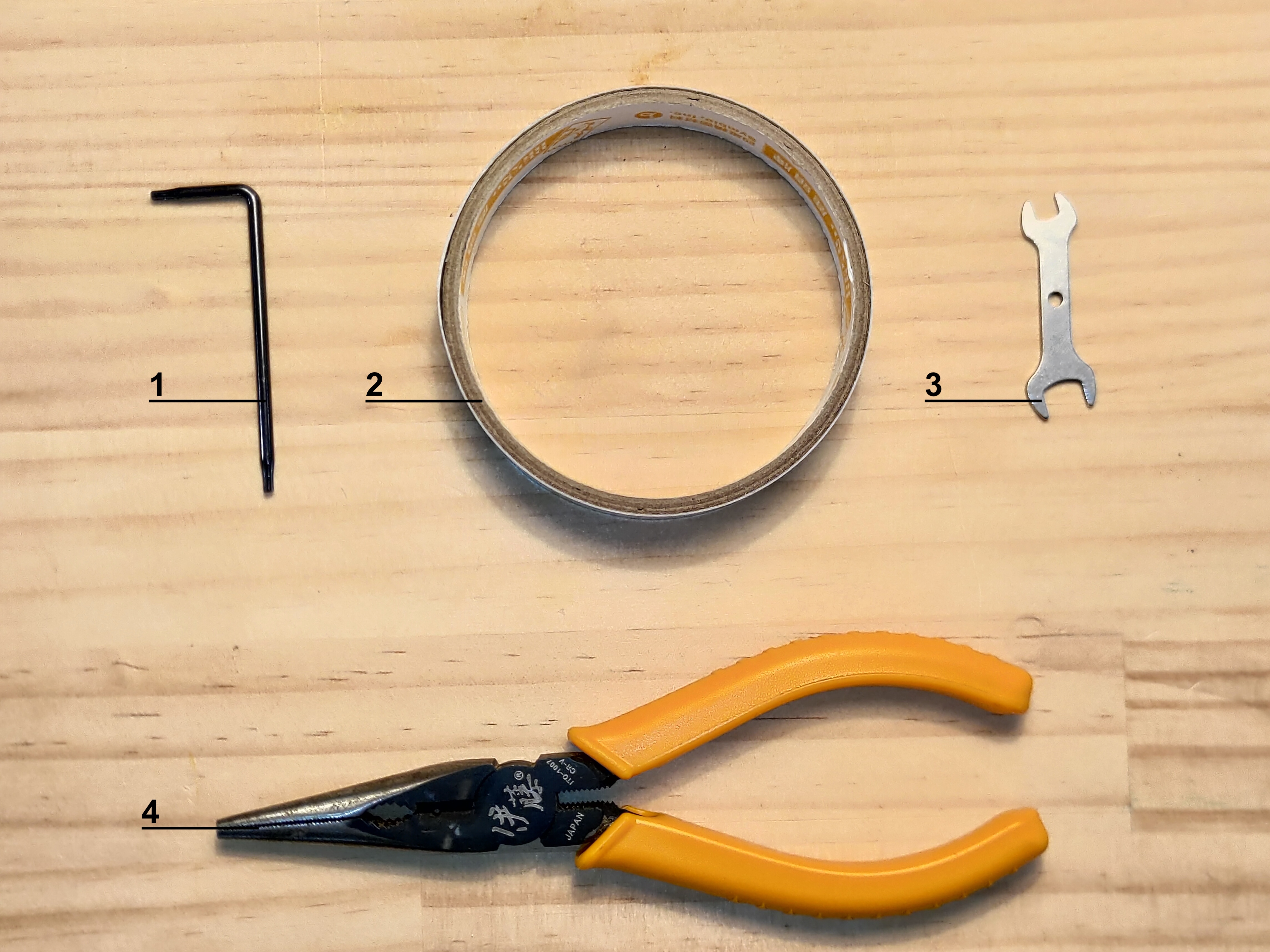

1｜Destornillador Torx
2｜Cinta adhesiva de doble cara
3｜Llave de doble cabeza
4｜Alicates

Paso 2 - Desmontar el protector del cabezal láser

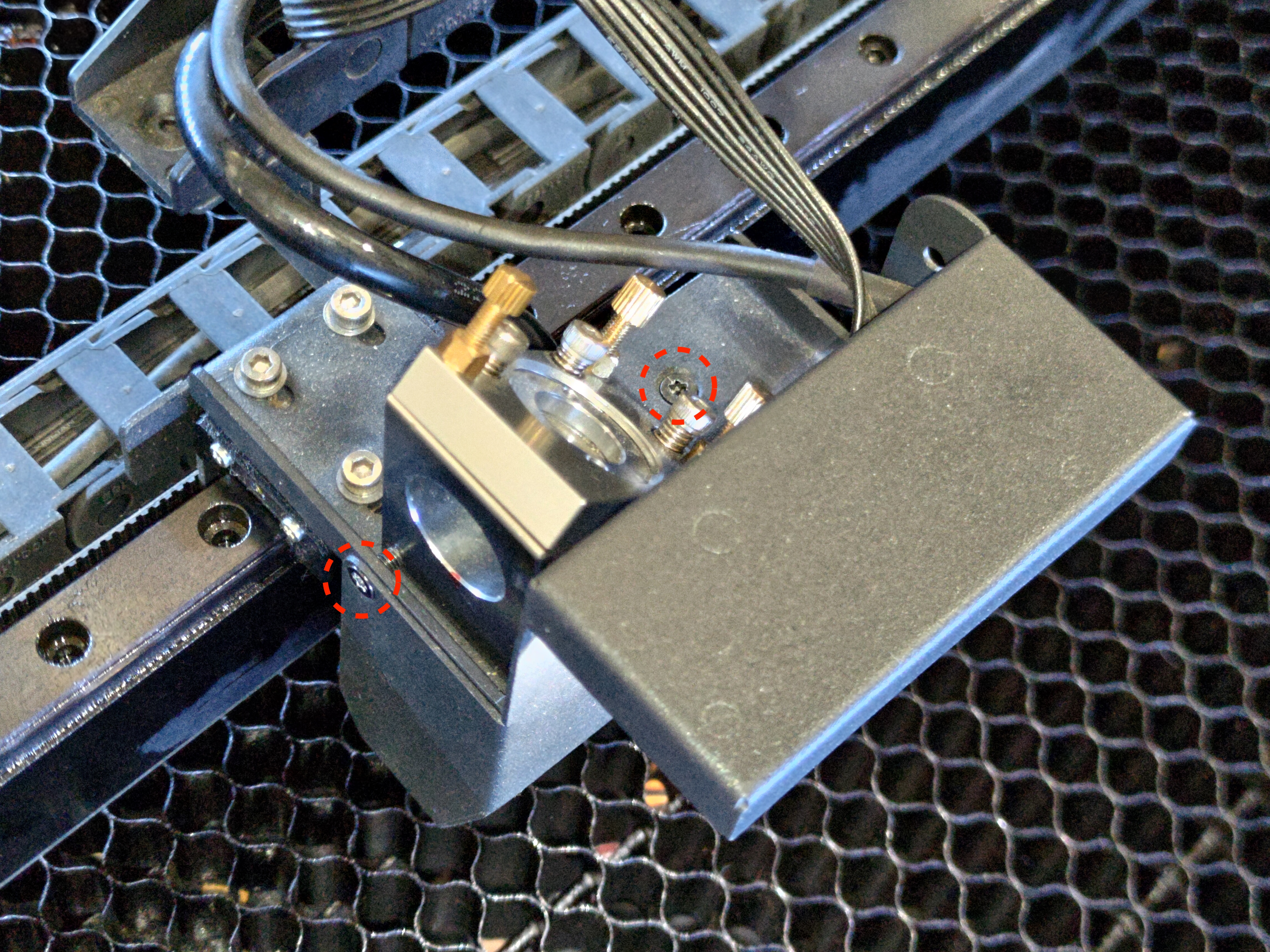

Baje la plataforma hasta el fondo y use el destornillador Torx para aflojar estos dos tornillos del conjunto del cabezal láser.

Paso 3 - Desmontar la boquilla y la lente de enfoque
El anillo debe girarse en sentido horario para aflojarse.

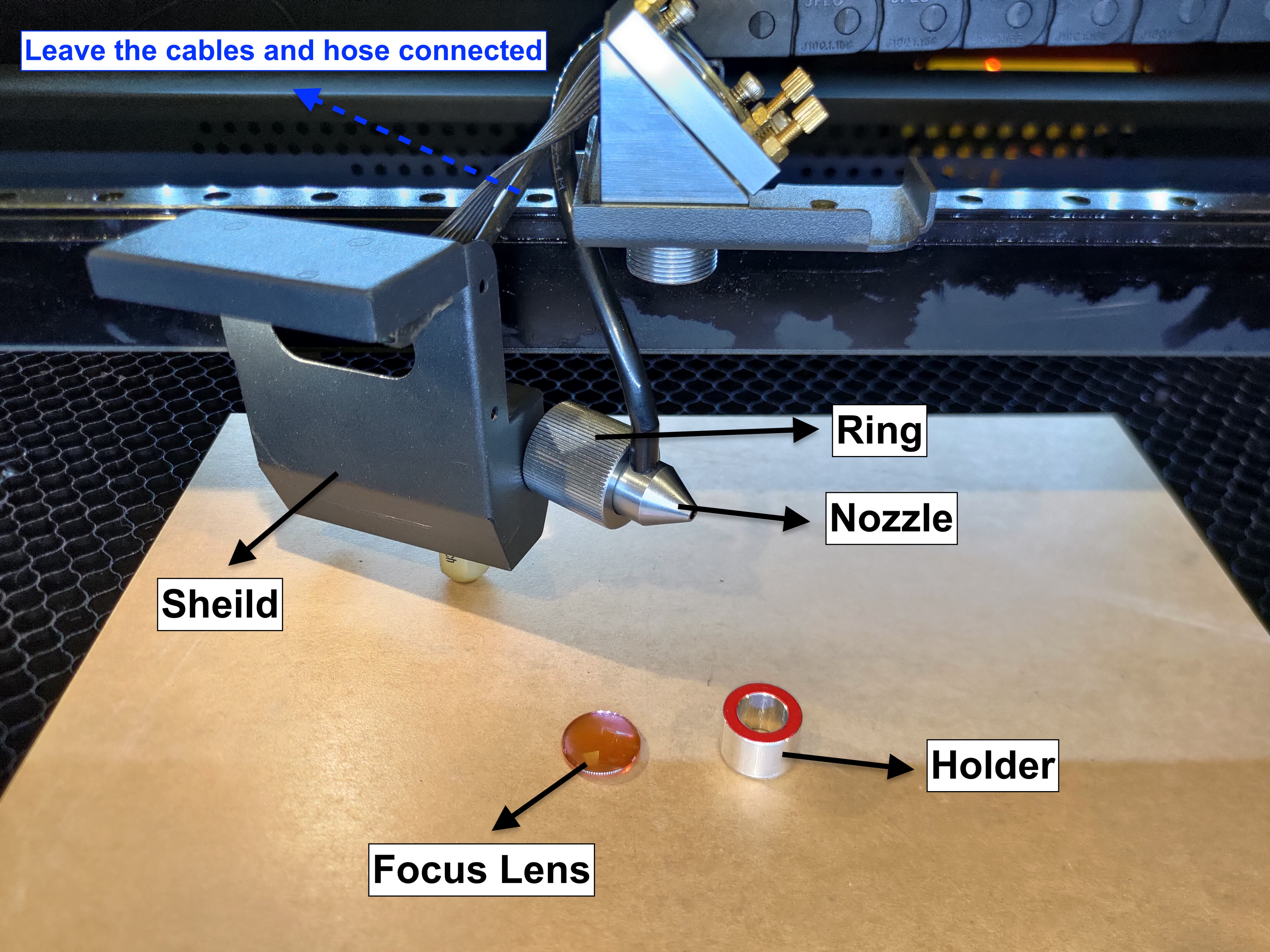

Después de aflojar el anillo, la boquilla se puede separar del conjunto del cabezal láser.
Dentro de la boquilla se encontrarán la lente de enfoque y el soporte de la lente.
Por favor, manténgalos seguros y deje los cables y la manguera conectados.

Paso 4 - Ponga el protector y la boquilla a un lado

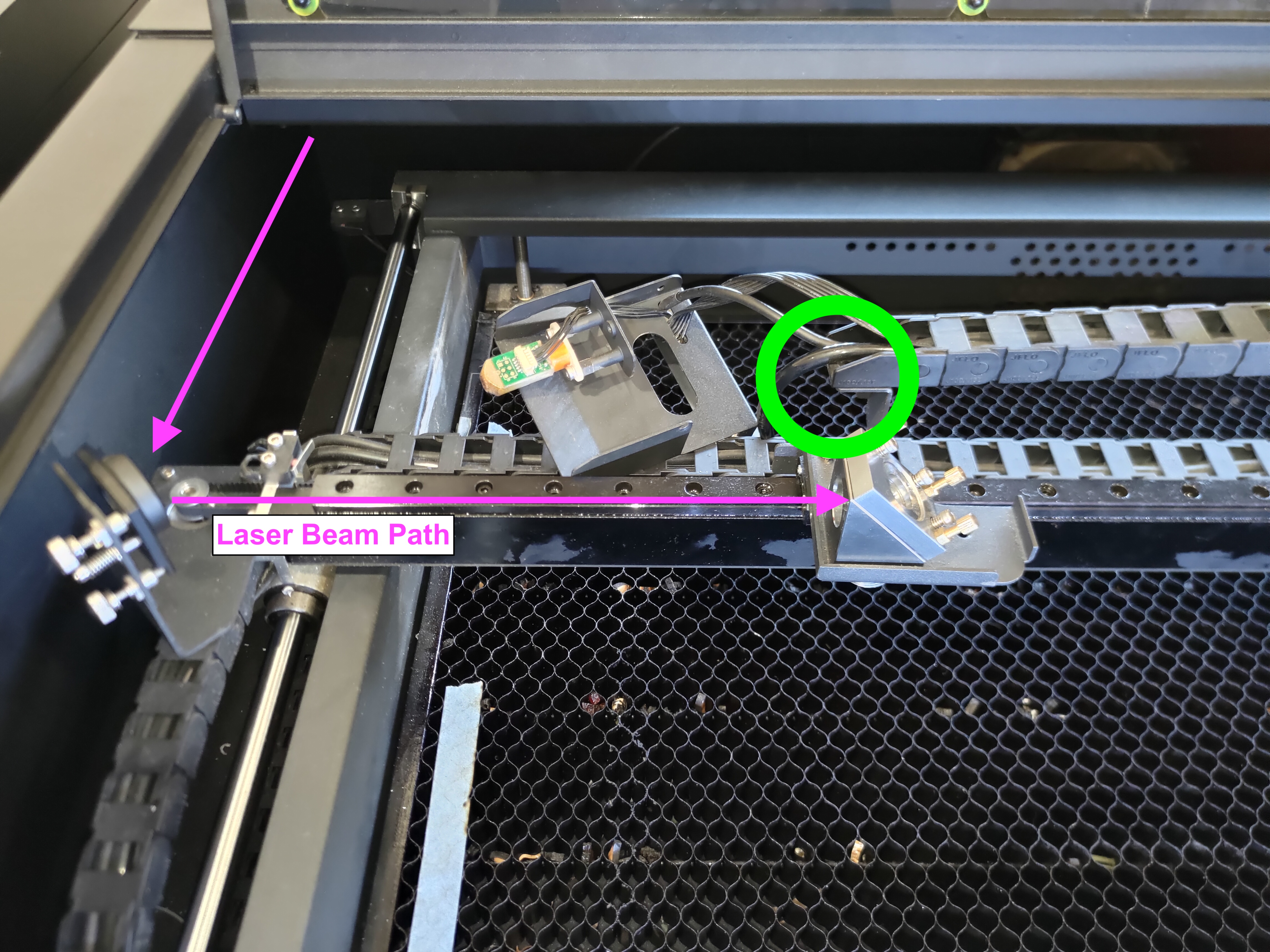

Coloque el protector con los cables y la boquilla con la manguera por encima o detrás de la cadena de plástico para evitar que el haz láser los golpee mientras realiza los pulsos.

Posición correcta:

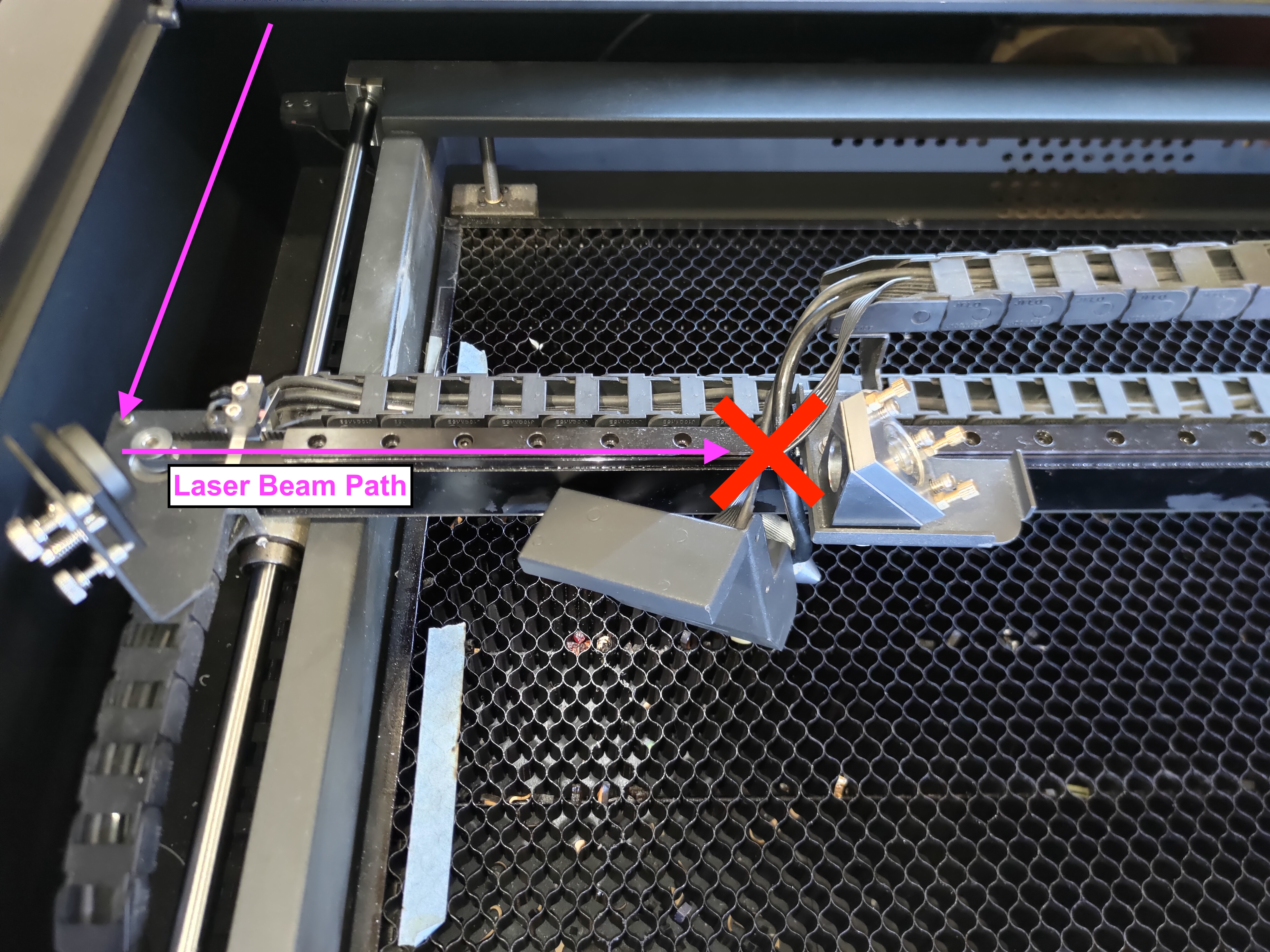

Posición incorrecta:

Paso 5 - Reajustar la trayectoria vertical (eje Z) desde el tercer espejo

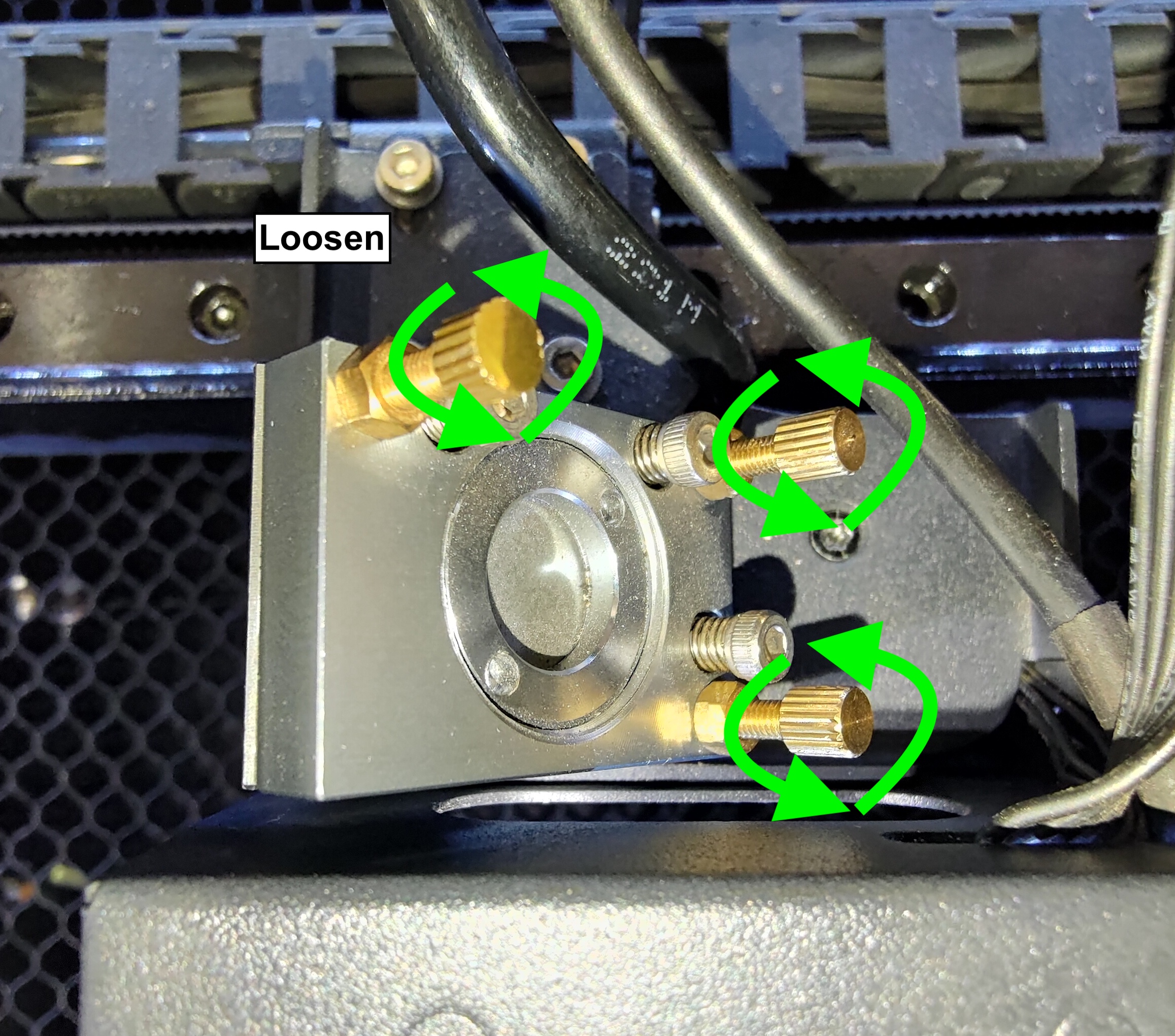

Utilice la llave de doble cabeza y los alicates para aflojar las 3 tuercas del tercer espejo.

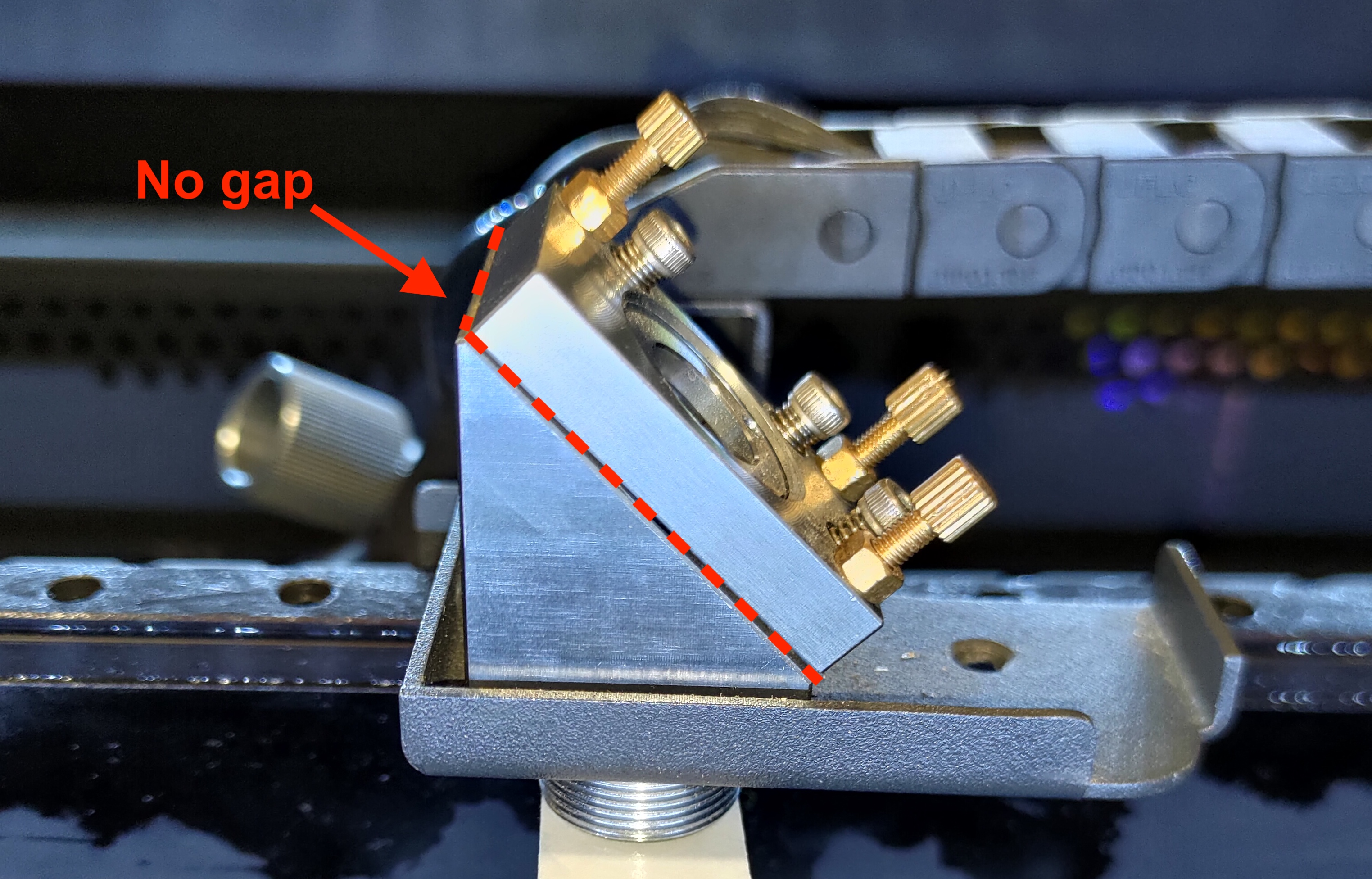

Gire estos tres tornillos en sentido antihorario hasta que no haya espacio entre el soporte del espejo y el asiento, o afloje los tornillos completamente sin sacarlos.

Cuando no haya espacio entre ellos, indicará que la trayectoria vertical se ha reajustado.

Paso 6 - Colocación de cinta y realización de pulsos

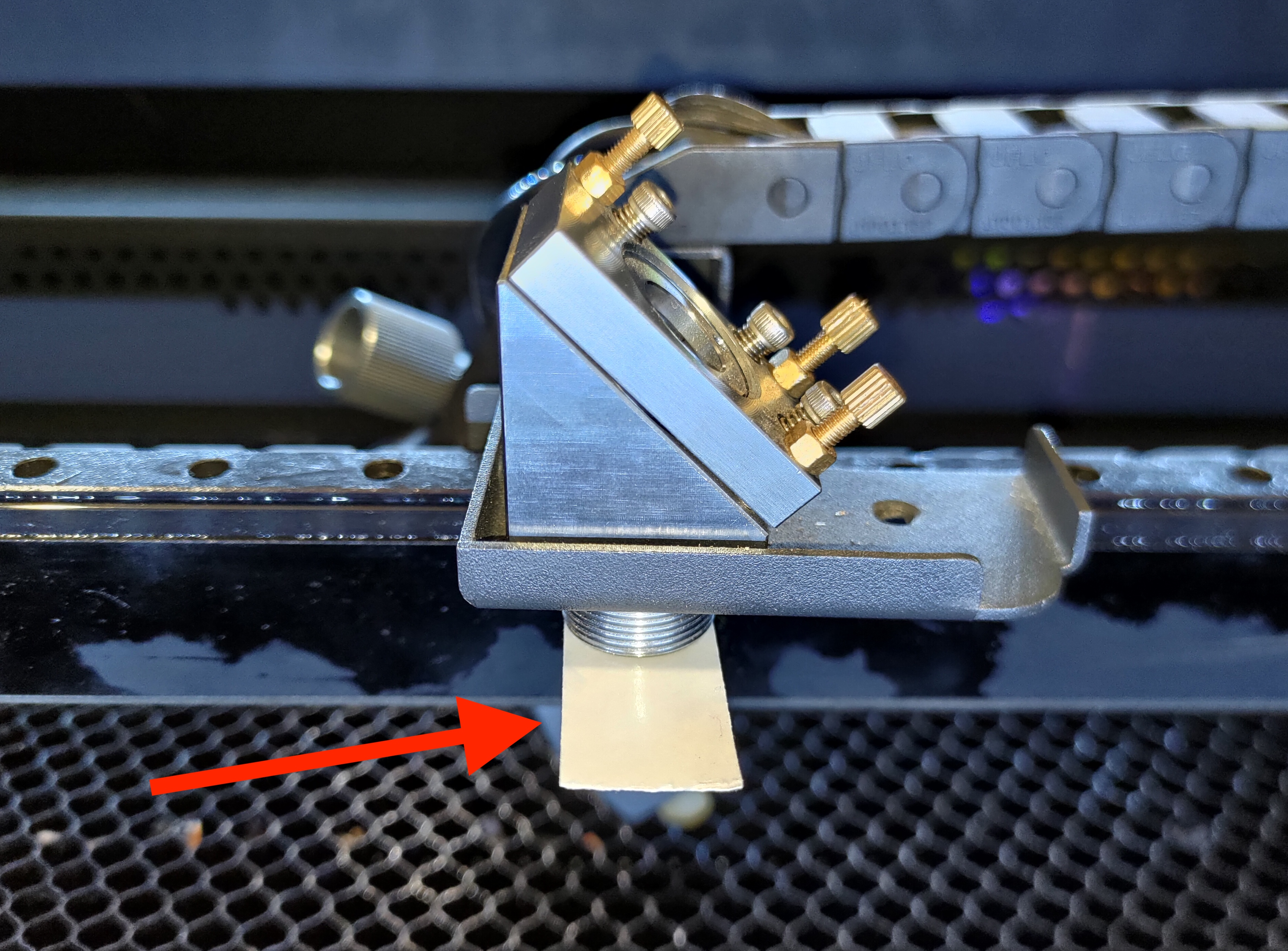

Coloque un trozo de cinta adhesiva de doble cara de una sola capa debajo del cabezal láser y presiónelo contra la entrada para formar una marca.

Mueva el cabezal láser al centro de la plataforma y realice 3 pulsos.
(Vaya a Mantener >> Pulse "Motor" >> Mueva el cabezal manualmente >> Cierre la tapa >> Realice 3 pulsos)

Paso 7 - Determinar la posición del punto vertical
Retire la cinta y determine la posición del punto.
Solo habrá tres posiciones posibles: centro, izquierda y derecha.

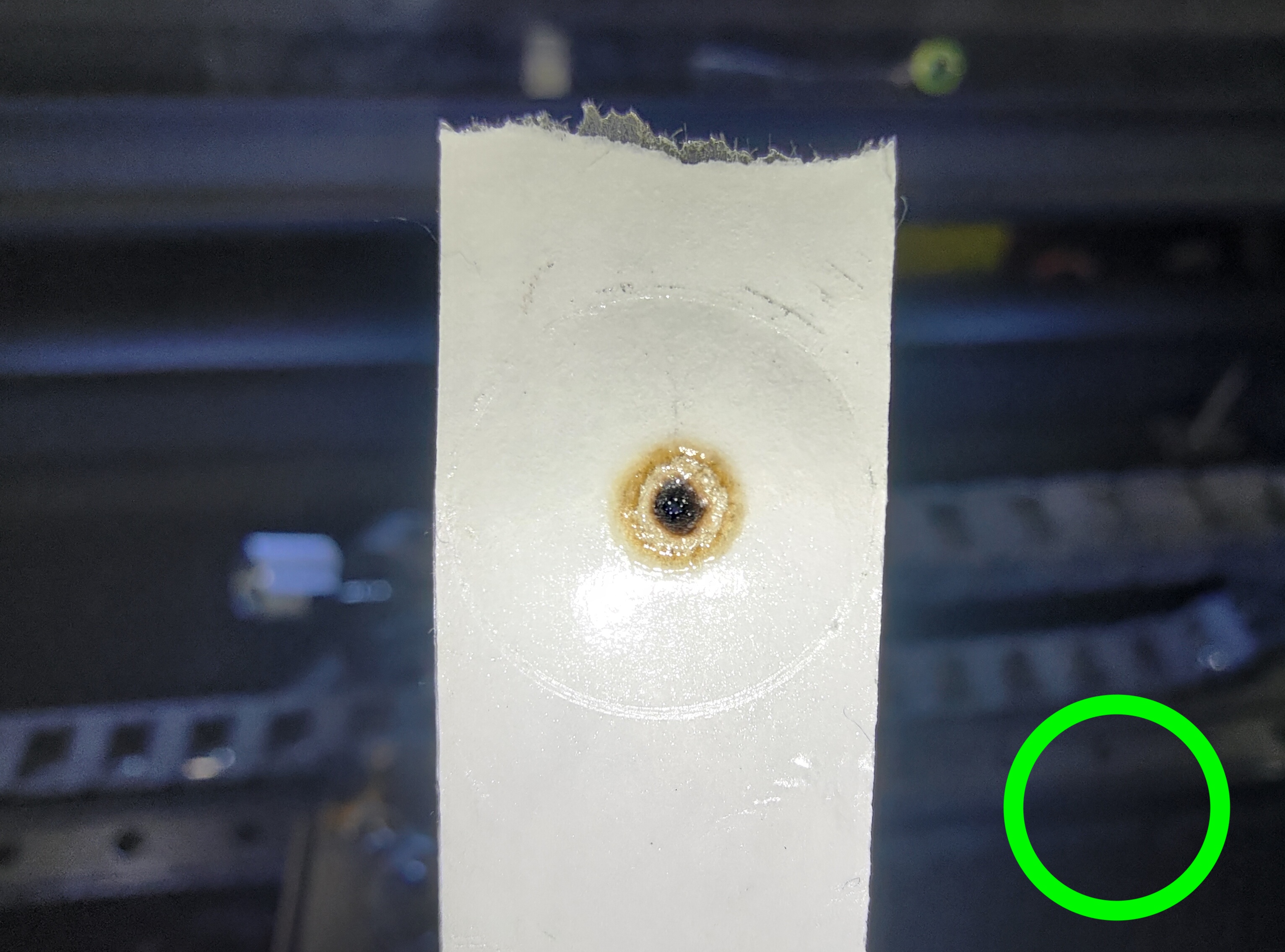

1. Posición central:

Si el punto está en el centro como en la imagen superior, indica que la trayectoria vertical es correcta y puede pasar al Paso 8.

2. Posición izquierda:

Si el punto está a la izquierda, como en la imagen superior, indica que la trayectoria vertical necesita ajuste.

Cómo ajustar:
Gire cada tornillo en sentido horario para elevar el soporte y crear un espacio entre ellos. El punto debería moverse hacia la derecha.

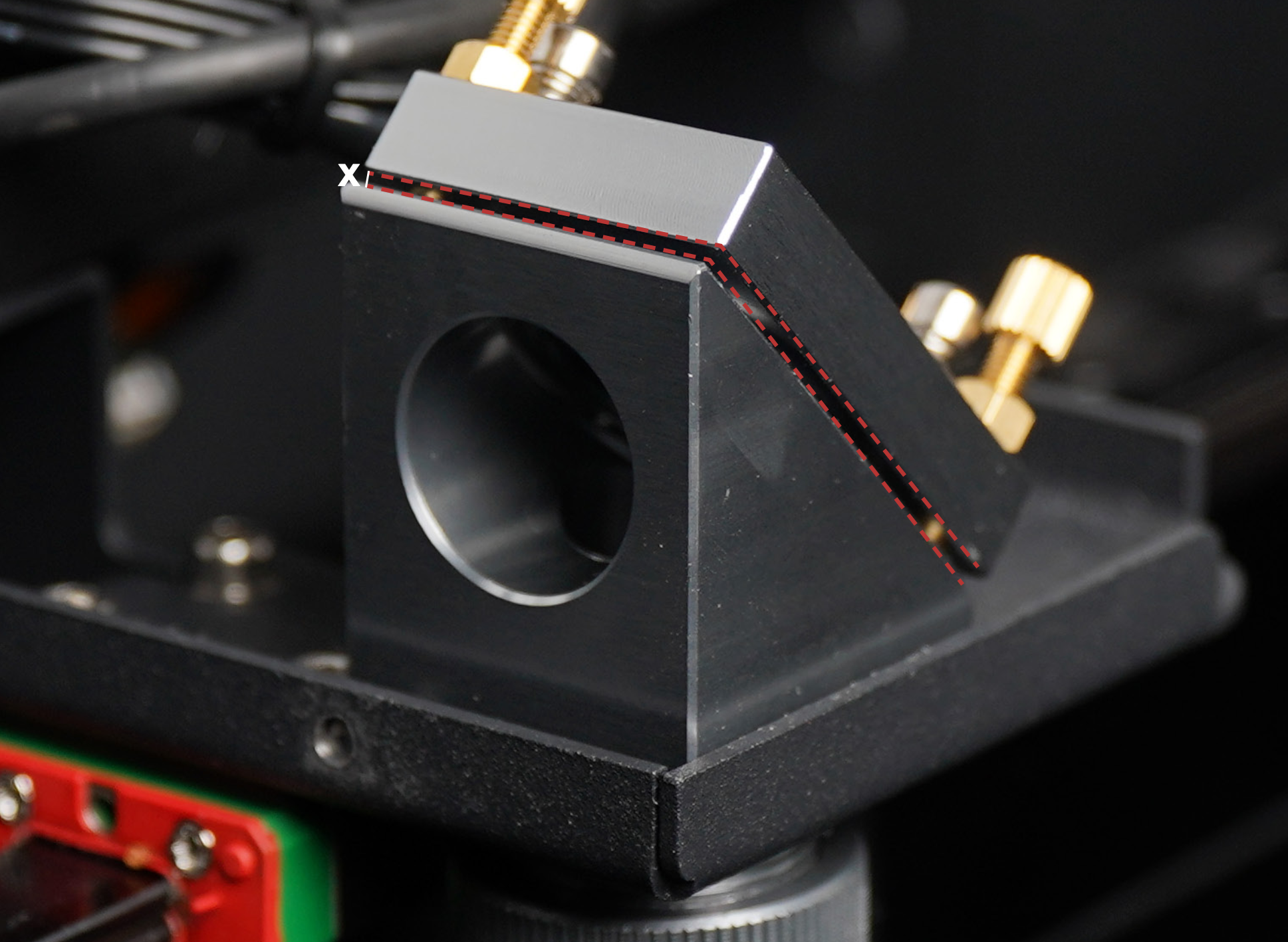

El espacio:

Después de girar los tornillos, aplique otra cinta y compruebe de nuevo la posición del punto hasta que esté en el centro. Entonces podrá pasar al siguiente paso.

3. Posición derecha:

Si el punto está a la derecha, como en la imagen superior, indica que el ángulo de salida del tubo láser es demasiado bajo y no se puede ajustar. Deténgase aquí y póngase en contacto con su distribuidor local para obtener asistencia.

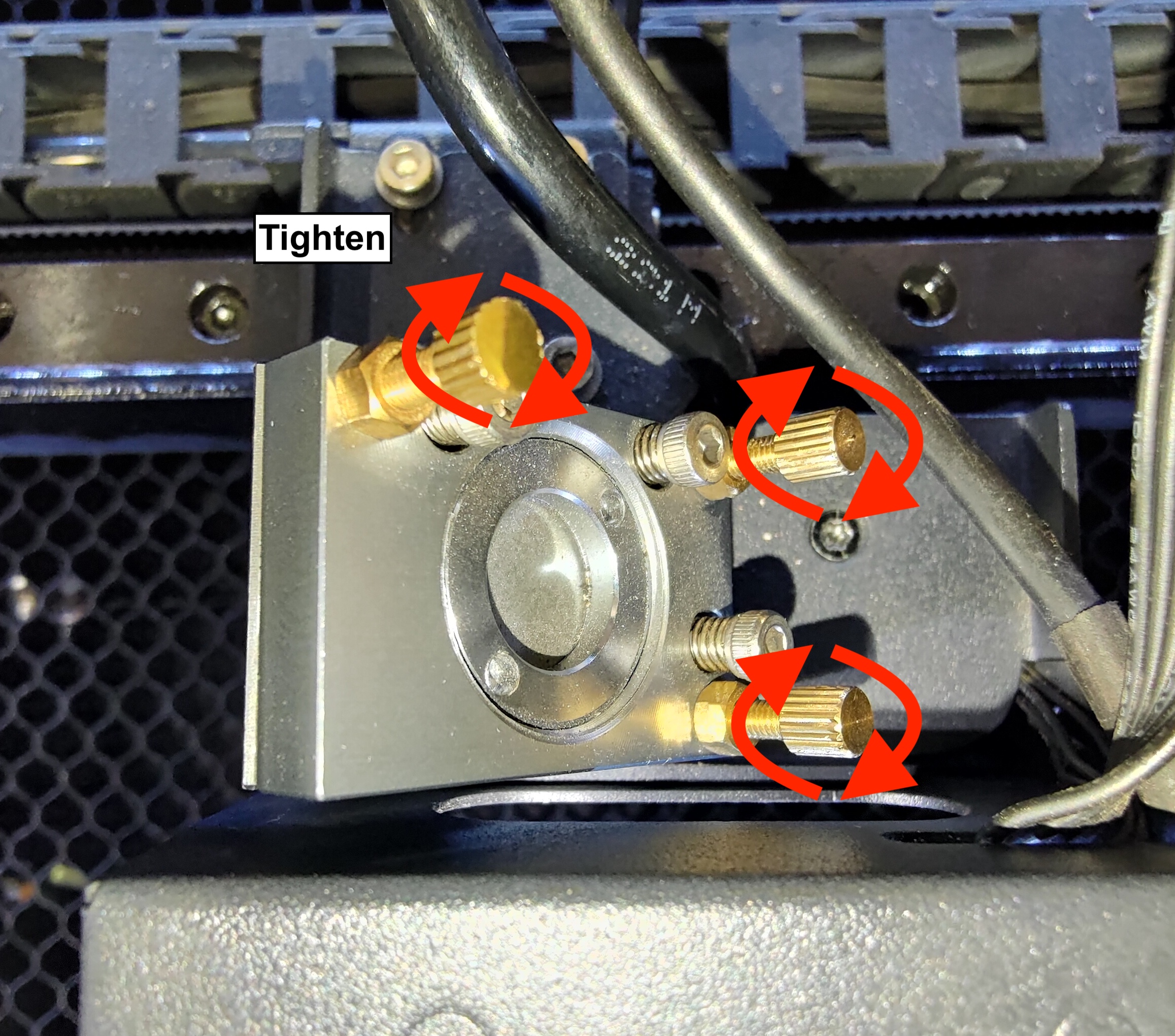

Paso 8 - Apretar todas las tuercas del tercer espejo
Después del ajuste, apriete todas las tuercas para fijar la posición.

Paso 9 - Reinstalar la lente de enfoque y la boquilla

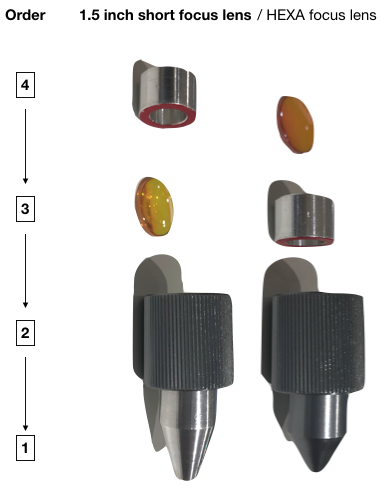

Consulte la imagen inferior para colocar la lente y el soporte de la lente en el orden correcto.

Elija el orden correcto de su lente:
El de la izquierda es para un accesorio de lente de 1,5" y el de la derecha es para la lente HEXA estándar.
(El lado curvo de la lente quedará hacia arriba)

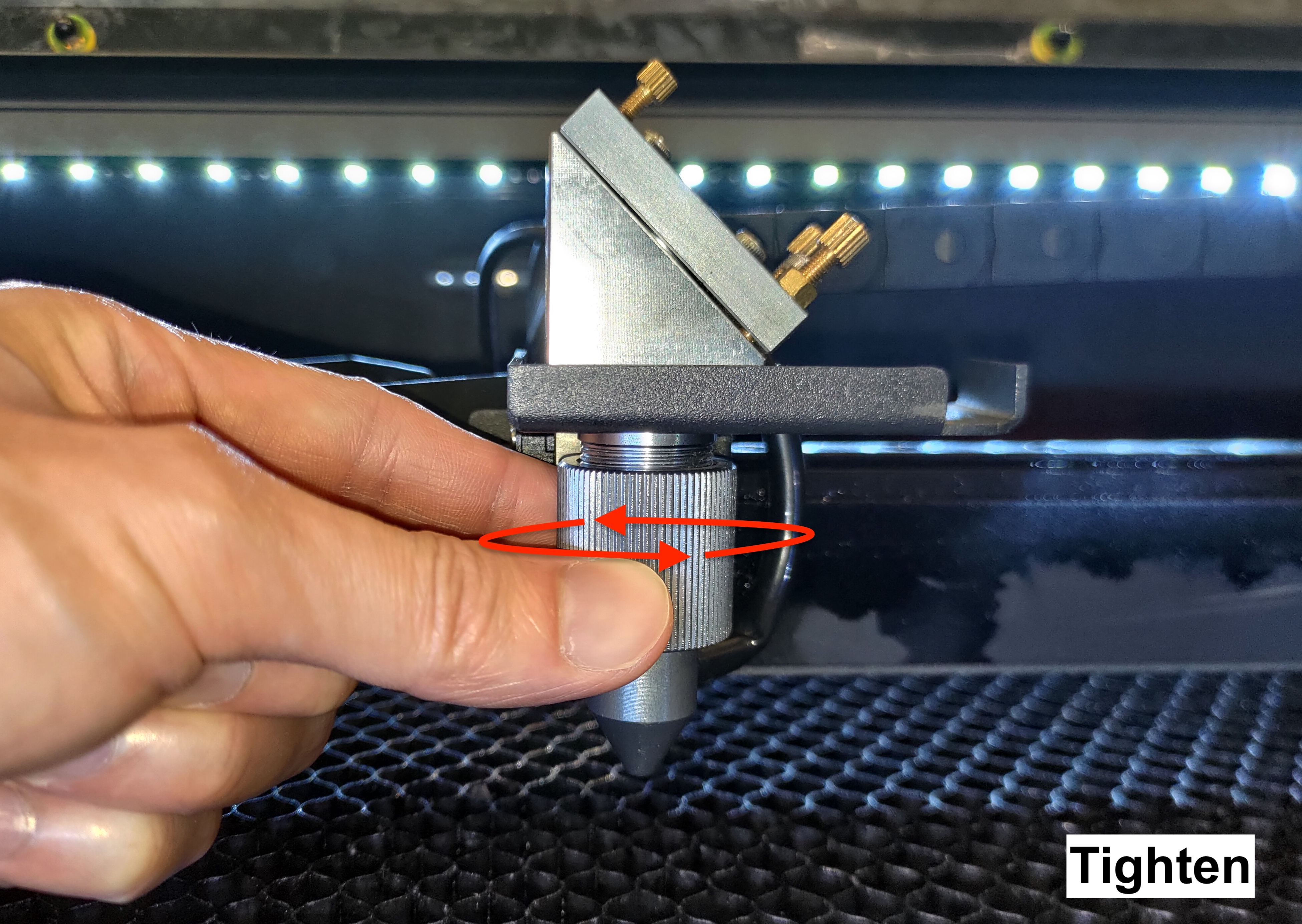

Después de colocar la lente y el soporte, apriete el anillo girándolo en sentido antihorario.

Paso 10 - Volver a instalar la cubierta protectora
Vuelva a atornillar estos dos tornillos.

Paso 11 - Regresar al proceso estándar de ATO

Tenga en cuenta que estas instrucciones no indican la finalización de su ATO.
Para continuar con el proceso de ATO, por favor, vuelva al Paso 9 del proceso estándar de ATO.
Puede encontrar el enlace al proceso estándar de ATO aquí: 4-8 Alineación de la trayectoria óptica.
